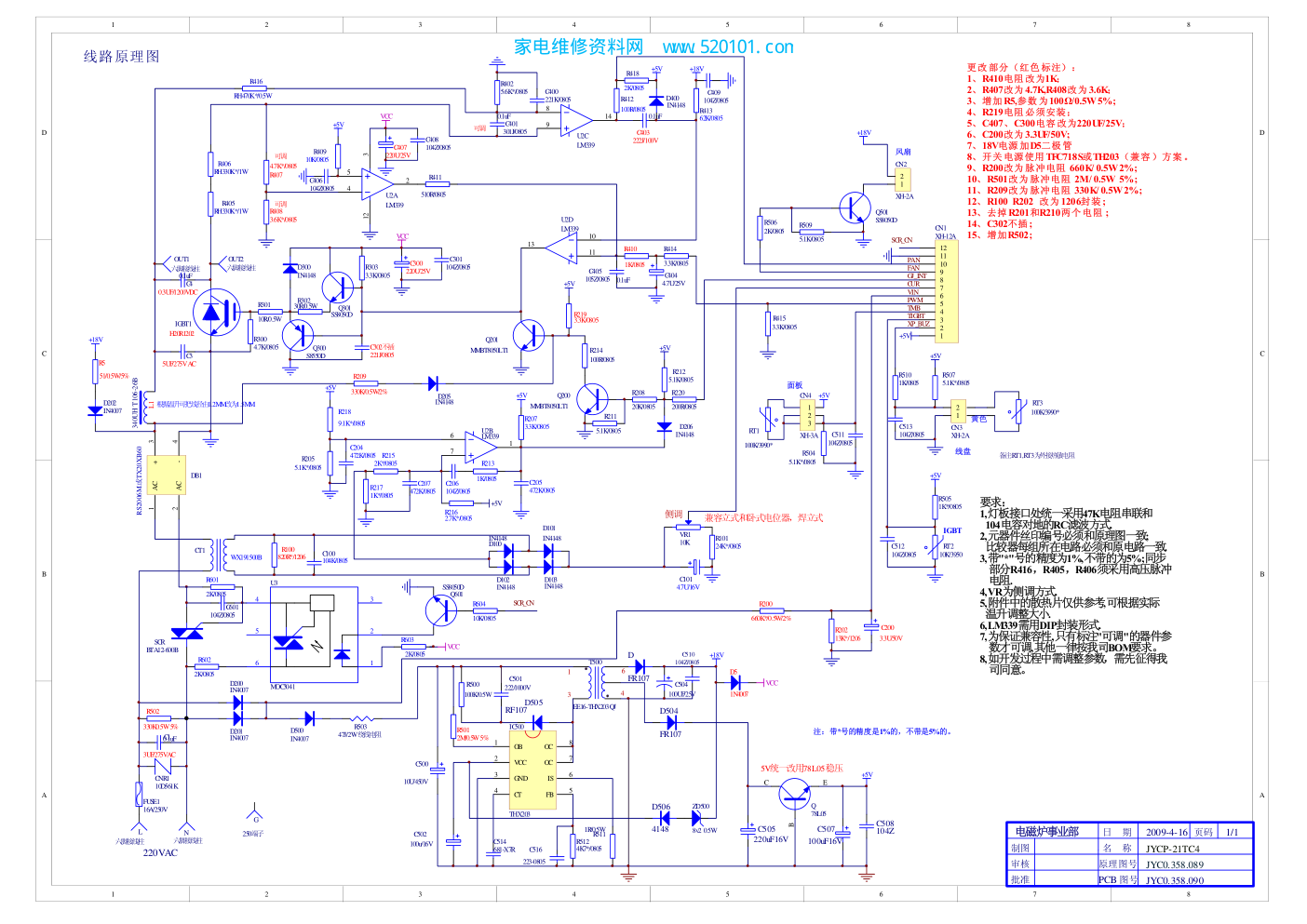

九阳JYCP-21TC4电磁炉电路原理图

1 2 3 4 5 6 7 8 A B C D 8 7 6 5 4 3 2 1 D C B A 电磁炉事业部 日 期 页码 制图 审核 批准 名 称 原理图号 PCB 图号 C400 221K/0805 RT2 10K/3950 +5V Q501 SS8050D R504 5.1K*/0805 1 2 CN2 XH-2A 1 2 3 CN4 XH-3A 1 2 CN3 XH-2A R505 1K*/0805 C511 104Z/0805 C512 104Z/0805 R509 5.1K/0805 +5V C301 104Z/0805 5 4 2 3 12 U2A LM339 9 8 14 U2C LM339 R402 5.6K*/0805 C401 301J/0805 0.1uF C405 105Z/0805 0.1uF C403 222J/100V 0.1uF C407 220U/25V 11 10 13 U2D LM339 R202 13K*/1206 C404 4.7U/25V R412 100R/0805 C300 220U/25V C200 3.3U/50V R407 4.7K*/0805 D400 IN4148 R302 30R/0.5W R413 62K/0805 D300 IN4148 C408 104Z/0805 R414 3.3K/0805 FUSE1 16A/250V L 六脚接线柱 N 六脚接线柱 CNR1 10D561K AC 1 AC 2 + 3 - 4 DB1 RS2006M或TX20XB60 L1 340UH T106-26B C3 5UF/275V AC CT1 WX191500B 220VAC IGBT1 H20R1202 C4 0.3UF/1200VDC 0.1uF C1 3UF/275VAC 0.1uF R300 4.7K/0805 C100 104K/0805 R100 820R*/1206 VR1 10K C101 4.7U/16V +18V D201 IN4007 D200 IN4007 R416 RH470K*/0.5W R101 24K*/0805 R205 5.1K*/0805 R207 3.3K/0805 +5V R301 10R/0.5W Q301 SS8050D Q300 S8550D R303 3.3K/0805 7 6 1 U2B LM339 R411 510R/0805 R409 10K/0805 +5V R410 1K/0805 C406 104Z/0805 R408 3.6K*/0805 OUT2 六脚接线柱 OUT1 六脚接线柱 +5V R216 2.7K*/0805 +5V R507 5.1K*/0805 C513 104Z/0805 风扇 线盘 黄色 面板 IGBT +5V C204 472K/0805 R506 2K/0805 +5V TMB CUR XP_BUZ PWM PAN FAN R200 660K*/0.5W/2% Q201 MMBT8050LT1 Q200 MMBT8050LT1 R211 5.1K/0805 R212 5.1K/0805 R213 1K/0805 D206 IN4148 +5V VIN TIGBT GJ_INT C207 472K/0805 R217 1K*/0805 R215 2K*/0805 R218 9.1K*/0805 +5V C206 104Z/0805 D103 IN4148 D102 IN4148 D101 IN4148 D100 IN4148 R418 2K/0805 R405 RH330K*/1W R406 RH330K*/1W C205 472K/0805 C409 104Z/0805 R220 200R/0805 R208 20K/0805 R209 330K/0.5W/2% D205 IN4148 R510 1K/0805 R214 100R/0805 R415 3.3K/0805 可调 根据温升可把线径由1.2MM改为1.5MM 可调 可调 侧调 D500 IN4007 R503 47J/2W 绕线电阻 D202 IN4007 +18V R5 51/0.5W/5% 线路原理图 JYCP-21TC4 2 3 1 6 5 4 U3 MOC3041 R602 2K/0805 R601 2K/0805 C601 104Z/0805 R603 2K/0805 Q601 SS8050D R604 10K/0805 SCR_CN SCR BTA12-600B 1 2 3 4 5 6 7 8 9 10 11 12 CN1 XH-12A SCR_CN RT3 100K/3990* RT1 100K/3990* 要求： 1,灯板接口处统一采用47K电阻串联和 104电容对地的RC滤波方式. 2,元器件丝印编号必须和原理图一致; 比较器每组所在电路必须和原电路一致. 3,带"*"号的精度为1%,不带的为5%;同步 部分R416，R405，R406须采用高压脉冲 电阻. 4,VR为侧调方式. 5,附件中的散热片仅供参考,可根据实际 温升调整大小. 6,LM339需用DIP封装形式. 7,为保证兼容性,只有标注"可调"的器件参 数才可调,其他一律按我司BOM要求。 8,如开发过程中需调整参数，需先征得我 司同意。 +18V 备注:RT1,RT3为外接热敏电阻 VCC 5V统一改用78L05稳压 R500 100K/0.5W C501 222/1000V C502 100u/16V ZD500 8v2 0.5W C504 100UF/25V 3 1 4 6 C500 10U/450V C516 223-0805 C510 104Z/0805 C508 104Z C507 100uF16V +5V C505 220uF16V B C E Q 78L05 D FR107 D505 RF107 D504 FR107 D506 4148 T500 EE16-THX203 QJ +18V R501 2M/0.5W 5% C514 681-X7R OC 8 OC 7 IS 6 FB 5 OB 1 VCC 2 GND 3 CT 4 IC500 THX203 R512 4K7*/0805 R511 1R/0.5W D5 1N4007 R219 3.3K/0805 +5V VCC VCC 注：带*号的精度是1%的，不带是5%的。 更改 部分（红色 标注）： 1、R410电阻 改为1K； 2、R407改为 4.7K,R408改为 3.6K； 3、增加 R5,参数 为100Ω/0.5W 5%; 4、R219电阻 必须安装； 5、C407、C300电容 改为220UF/25V； 6、C200改为 3.3UF/50V; 7、18V电源 加D5二极 管 8、开关 电源使用 TFC718S或TH203（兼容 ）方案 。 9、R200改为 脉冲电阻 660K/ 0.5W 2%; 10、R501改为 脉冲电阻 2M / 0.5W 5%; 11、R209改为 脉冲电阻 330K/ 0.5W 2%; 12、R100 R202 改为 1206封装 ; 13、去掉 R201和R210两个 电阻 ; 14、C302不插 ; 15、增加R502; VCC C302不插 221J/0805 R502 330K0.5W 5% JYC0.358.089 兼容立式和卧式电位器，焊立式 G 250端子 JYC0.358.090 2009-4-16 1/1 家电维修资料网 www. 520101. com
