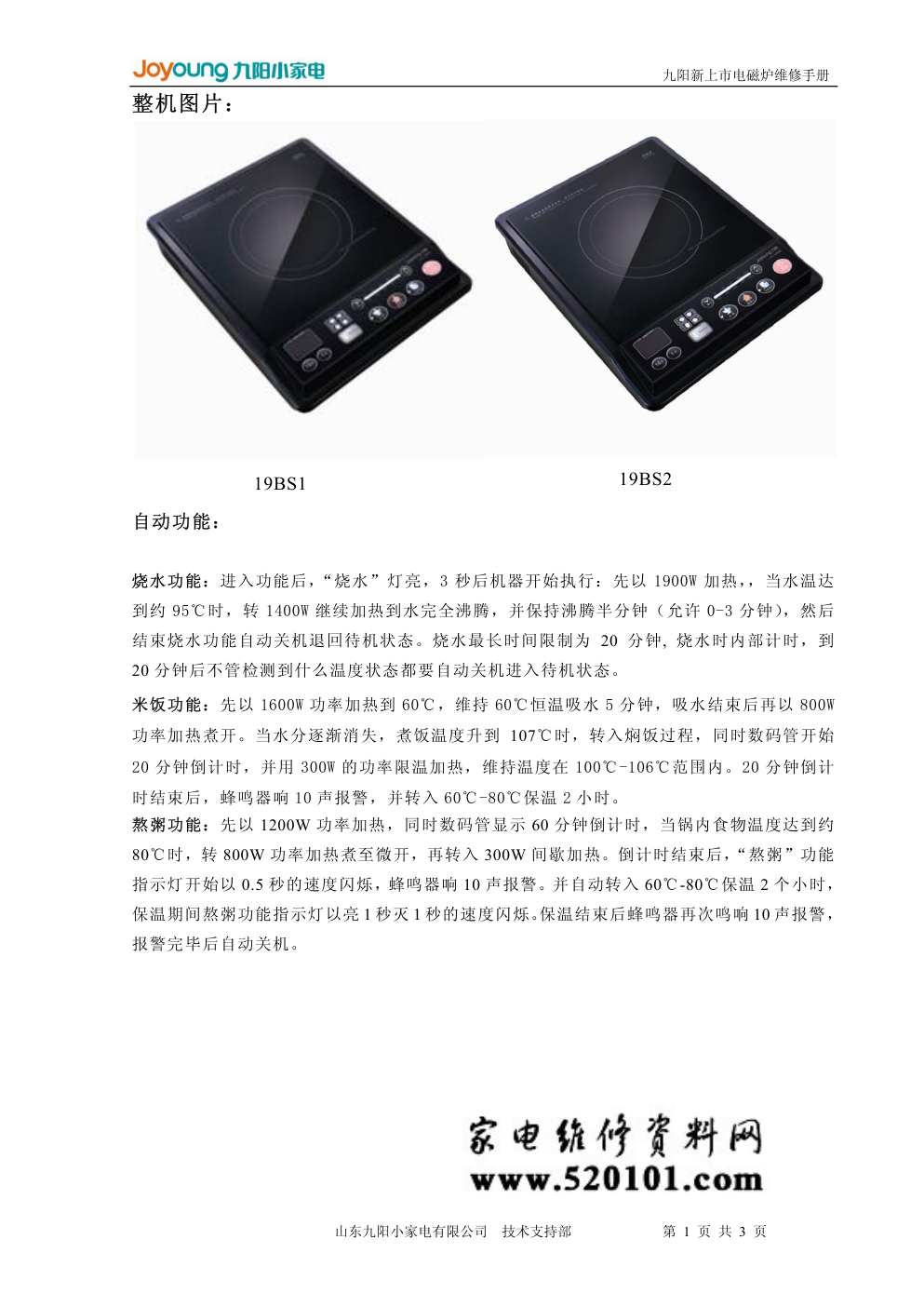

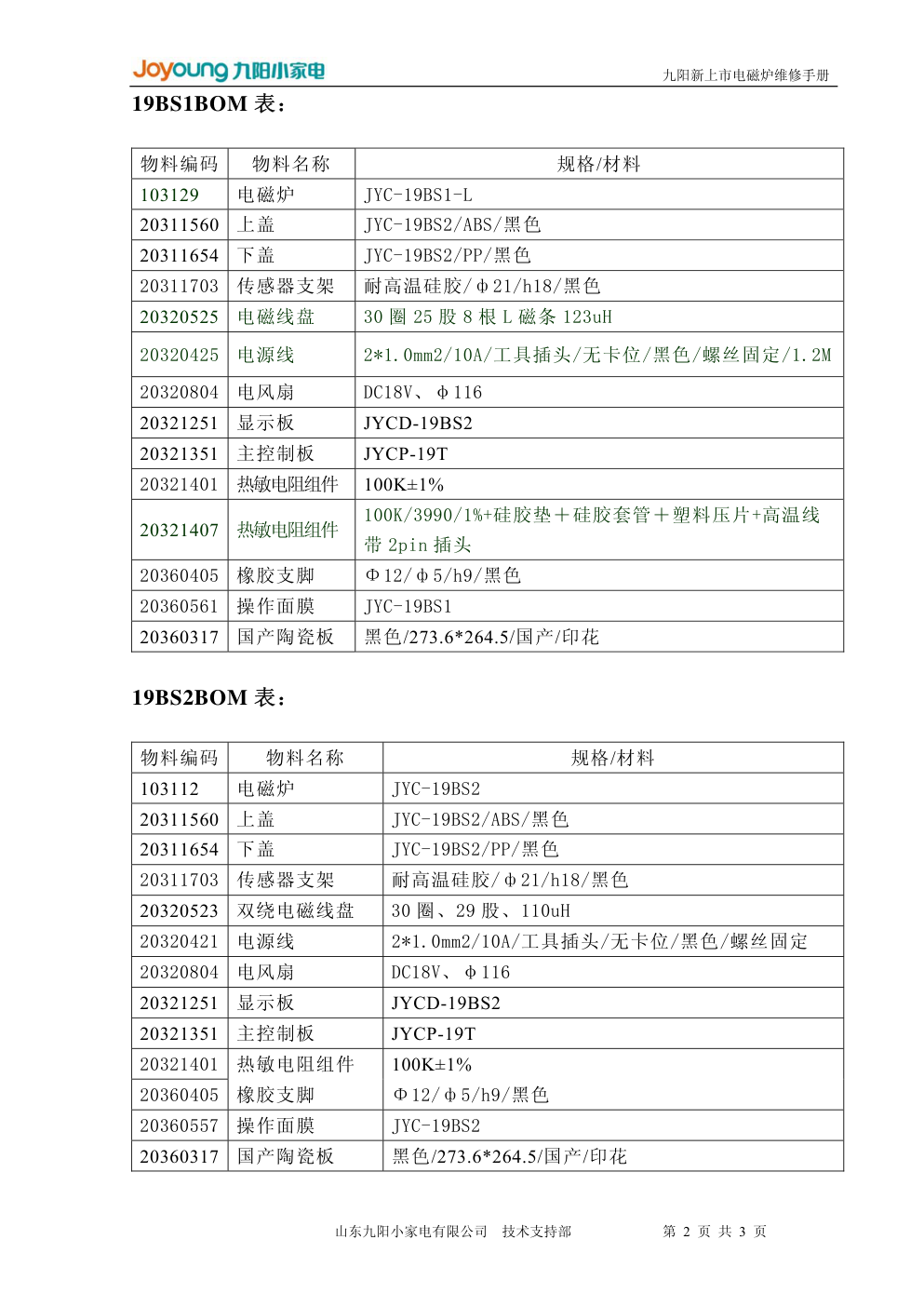

九阳新上市电磁炉维修手册 整机图片： 山东九阳小家电有限公司 技术支持部 第 1 页 共 3 页 19BS1 19BS2 自动功能： 烧水功能：进入功能后，“烧水”灯亮，3 秒后机器开始执行：先以 1900W 加热，，当水温达 到约 95℃时，转 1400W 继续加热到水完全沸腾，并保持沸腾半分钟（允许 0-3 分钟），然后 结束烧水功能自动关机退回待机状态。烧水最长时间限制为 20 分钟, 烧水时内部计时，到 20 分钟后不管检测到什么温度状态都要自动关机进入待机状态。 米饭功能：先以 1600W 功率加热到 60℃，维持 60℃恒温吸水 5 分钟，吸水结束后再以 800W 功率加热煮开。当水分逐渐消失，煮饭温度升到 107℃时，转入焖饭过程，同时数码管开始 20 分钟倒计时，并用 300W 的功率限温加热，维持温度在 100℃-106℃范围内。20 分钟倒计 时结束后，蜂鸣器响 10 声报警，并转入 60℃-80℃保温 2 小时。 熬粥功能：先以 1200W 功率加热，同时数码管显示 60 分钟倒计时，当锅内食物温度达到约 80℃时，转 800W 功率加热煮至微开，再转入 300W 间歇加热。倒计时结束后，“熬粥”功能 指示灯开始以 0.5 秒的速度闪烁，蜂鸣器响 10 声报警。并自动转入 60℃-80℃保温 2 个小时， 保温期间熬粥功能指示灯以亮 1 秒灭 1 秒的速度闪烁。保温结束后蜂鸣器再次鸣响 10 声报警， 报警完毕后自动关机。 九阳新上市电磁炉维修手册 山东九阳小家电有限公司 技术支持部 第 2 页 共 3 页 19BS1BOM 表： 物料编码 物料名称 规格/材料 103129 电磁炉 JYC-19BS1-L 20311560 上盖 JYC-19BS2/ABS/黑色 20311654 下盖 JYC-19BS2/PP/黑色 20311703 传感器支架 耐高温硅胶/ф21/h18/黑色 20320525 电磁线盘 30 圈 25 股 8 根 L 磁条 123uH 20320425 电源线 2*1.0mm2/10A/工具插头/无卡位/黑色/螺丝固定/1.2M 20320804 电风扇 DC18V、φ116 20321251 显示板 JYCD-19BS2 20321351 主控制板 JYCP-19T 20321401 热敏电阻组件 100K±1% 20321407 热敏电阻组件 100K/3990/1%+硅胶垫＋硅胶套管＋塑料压片+高温线 带 2pin 插头 20360405 橡胶支脚 Φ12/ф5/h9/黑色 20360561 操作面膜 JYC-19BS1 20360317 国产陶瓷板 黑色/273.6*264.5/国产/印花 19BS2BOM 表： 物料编码 物料名称 规格/材料 103112 电磁炉 JYC-19BS2 20311560 上盖 JYC-19BS2/ABS/黑色 20311654 下盖 JYC-19BS2/PP/黑色 20311703 传感器支架 耐高温硅胶/ф21/h18/黑色 20320523 双绕电磁线盘 30 圈、29 股、110uH 20320421 电源线 2*1.0mm2/10A/工具插头/无卡位/黑色/螺丝固定 20320804 电风扇 DC18V、φ116 20321251 显示板 JYCD-19BS2 20321351 主控制板 JYCP-19T 20321401 热敏电阻组件 100K±1% 20360405 橡胶支脚 Φ12/ф5/h9/黑色 20360557 操作面膜 JYC-19BS2 20360317 国产陶瓷板 黑色/273.6*264.5/国产/印花 九阳新上市电磁炉维修手册 山东九阳小家电有限公司 技术支持部 第 3 页 共 3 页 1 2 3 4 5 6 7 8 A B C D 8 7 6 5 4 3 2 1 D C B A Title Number Revision Size A3 Date: 25-Aug-2006 Sheet of File: F:\线路图\线路图\JYC-19T.DDB Drawn By: C13 102瓷片 BUZ1 15240 RT2 75C +5 FAN1 18VDCFAN Q1 D667/EBC VCC D7 4148 R5 0805-5.1K* 1 2 CN2 XH-2A 1 2 3 CN4 XH-3A RT1 100K 1 2 CN3 XH-2A R1 0805-330 R4 0805-10K* C2 0805-104 C1 0805-104 R2 0805-680 R3 3.9/1W +5 1 2 3 4 5 6 7 8 9 10 11 12 CN1 XH-12A PAN INT IGBTEN TMAIN TIGBT VIN CUR PWM FAN BUZ +5V VCC C21 0805-104 C10 101瓷片 5 4 2 3 12 U2A LM339 7 6 1 U2B LM339 9 8 14 U2C LM339 R25 0805-3.9K* C12 0805-101 C15 0805-104 R28 0805-3.9K* D17 4148 R27 0805-4.7K C7 2N2J/63V R33 0805-56 +5V R22 0805-5.1K* R30 0805-10K* C14 0805-103 EC7 220UF/25V R35 0805-51K* 11 10 13 U2D LM339 R37 0805-15K* R10 0805-5.1K* C17 0805-471 EC6 2.2U/16V +5V R39 0805-2K C16 0805-101 R21 0805-20k* EC8 220U/25V EC4 47U/16V R23 0805-13K* C9 0805-104 R36 0805-150K* D19 4148 R32 0805-1K* R29 0805-200* R31 0805-820* R41 0805-62K R42 0805-3.3K VCC Q3 8050/EBC Q4 8550/EBC R15 10/1W D16 4148 R38 0805-1K R24 0805-3.3K* C19 0805-104 R34 0805-20K* FUSE1 12A/250V INL1 250# INR1 250# CNR1 10D431 AC 1 AC 2 + 3 - 4 DB1 RS2006 L1 TB-106-26-400UHB C11 5UF/275VAC CT1 1:/850 220VAC IGBT1 IH20T120 R26 0805-51K* R19 240K*/2W C3 0.3UF/800VAC C6 2UF/275VAC R14 0805-4.7K OUT2 四脚接线柱 OUT1 四脚接线柱 R20 470K*/2W C8 0805-103 R13 0805-1.2K* D12 4148 D10 4148 D11 4148 D13 4148 VR1 500 EC5 2.2U/16V VCC D6 4007 D5 4007 R9 330K*/2W C18 0805-104 R18 330K*/2W D8 4148 +5V C20 0805-221 JYC-19T电源板原理图 Z3 18V/0.5W 电压 D9 4148 +5V EC3 100U/16V C5 0805-104 +5V Q2 D667 Z1 18V/0.5W R7 510/0.5W C22 0805-104 EC1 470U/35V VCC EC2 220U/35V D1 4007 Vin 1 GND 2 Vout 3 IC1 7805 D2 4007 D3 4007 D4 4007 电源 TRAN1 TZ41/401111W D22 4007 D23 4007 D20 4007 D21 4007 EC10 470U/25V 10V 100mA 17V 250mA C4 0805-104 V02 +5V +5V R16 470K*/2W R17 0805-300Ω*
