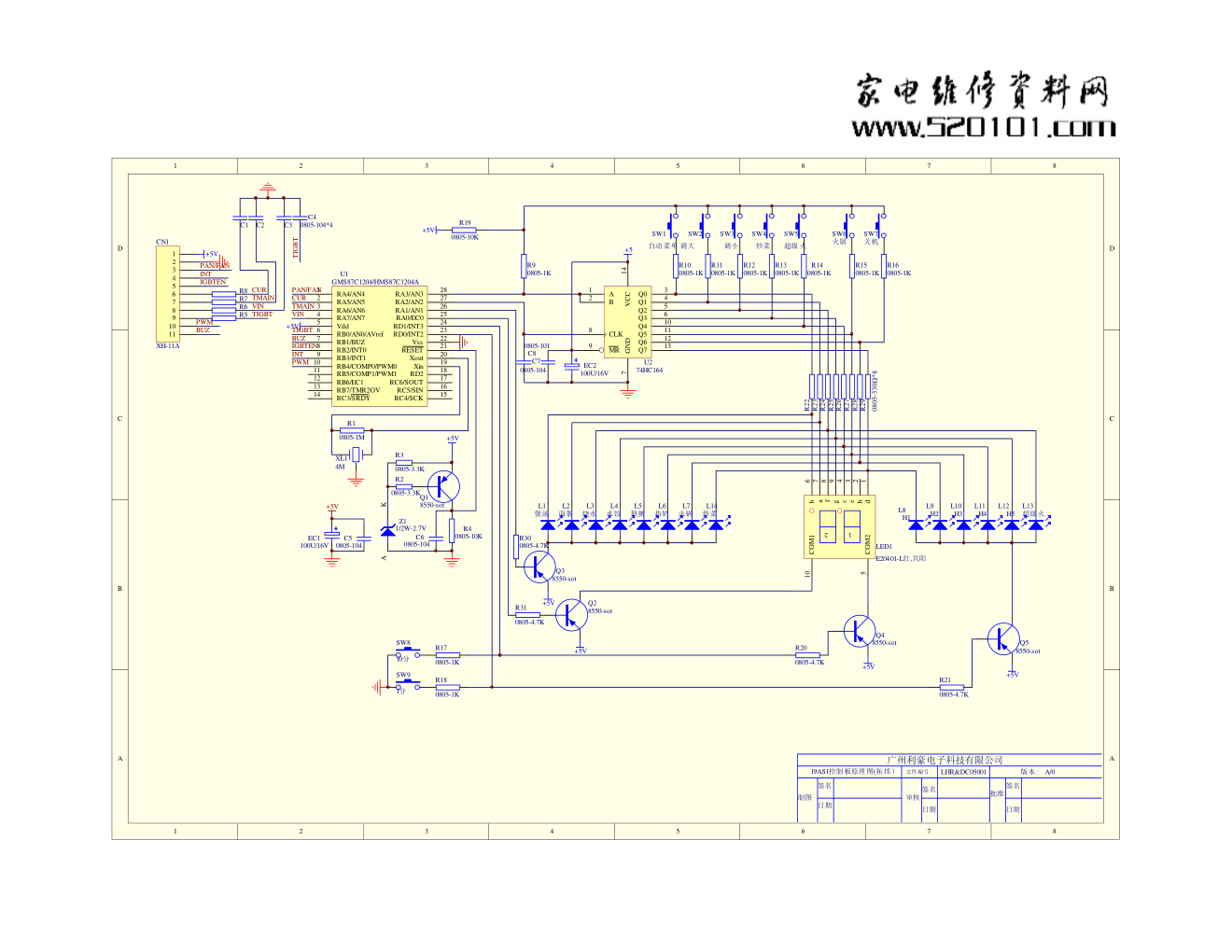

九阳JYC-19AS7电磁炉操作显示板电路图

1 2 3 4 5 6 7 8 A B C D 8 7 6 5 4 3 2 1 D C B A C7 0805-104 EC2 100U/16V L11 H4 L7 火锅 L6 热奶 SW1 自动菜单 +5V Q2 8550-sot R19 0805-10K C8 0805-101 SW2 调大 SW5 超级 火 L10 H3 +5 PAN/FAN INT IGBTEN TMAIN TIGBT VIN CUR PWM BUZ C1 C2 C3 C4 0805-104*4 R10 0805-1K R11 0805-1K R12 0805-1K R13 0805-1K R14 0805-1K R28 +5V R22 R23 R24 R25 R26 R27 R29 0805-330Ω*8 R30 0805-4.7K R21 0805-4.7K +5V L4 水饺 L2 面条 L1 煲汤 R1 0805-1M XL1 4M C5 0805-104 EC1 100U/16V RA4/AN4 1 RA5/AN5 2 RA6/AN6 3 RA7/AN7 4 Vdd 5 RB0/AN0/AVref 6 RB1/BUZ 7 RB2/INT0 8 RB3/INT1 9 RB4/COMP0/PWM0 10 RB5/COMP1/PWM1 11 RB6/EC1 12 RB7/TMR2OV 13 RC3/SRDY 14 RC4/SCK 15 RC5/SIN 16 RC6/SOUT 17 RD2 18 Xin 19 Xout 20 RESET 21 Vss 22 RD0/INT2 23 RD1/INT3 24 RA0/EC0 25 RA1/AN1 26 RA2/AN2 27 RA3/AN3 28 U1 GMS87C1204/HMS87C1204A +5V +5V SW4 炒菜 SW6 火锅 R15 0805-1K R9 0805-1K SW8 10分 SW3 调小 SW7 关机 SW9 1分 R16 0805-1K R17 0805-1K R18 0805-1K L9 H2 L12 H5 L8 H1 L13 超级火 L3 烧水 A 1 B 2 Q0 3 Q1 4 Q2 5 Q3 6 Q4 10 Q5 11 Q6 12 Q7 13 CLK 8 MR 9 VCC 14 GND 7 U2 74HC164 R31 0805-4.7K Q4 8550-sot R20 0805-4.7K +5V R3 0805-3.3K +5V Q1 8550-sot A K Z1 1/2W-2.7V R2 0805-3.3K C6 0805-104 R4 0805-10K R8 R7 R6 R5 PAN/FAN INT IGBTEN CUR TMAIN VIN TIGBT PWM BUZ d 1 h 2 e 3 c 4 COM2 5 b 6 a 7 f 8 g 9 COM1 10 1 2 LED1 E20401-L红,共阳 +5V +5V Q3 8550-sot Q5 8550-sot L5 熬粥 L14 炒菜 1 2 3 4 5 6 7 8 9 10 11 CN1 XH-11A TIGBT 广州利豪电子科技有限公司 19AS1控制 板原理 图(拓邦） 文件编号 LHR&DC05001 版本: A/0 制图 签名 日期 签名 审核 日期 批准 签名 日期
