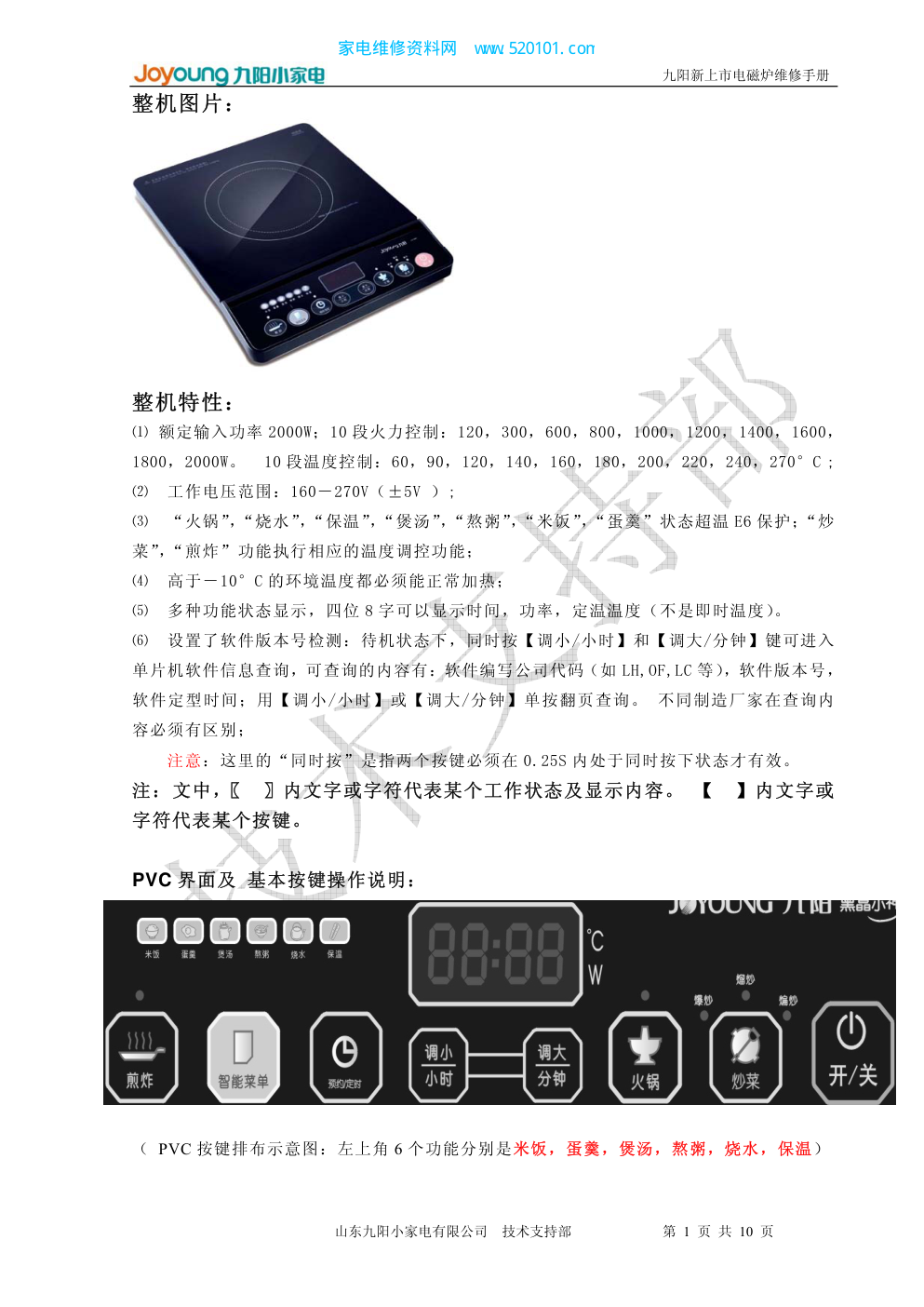

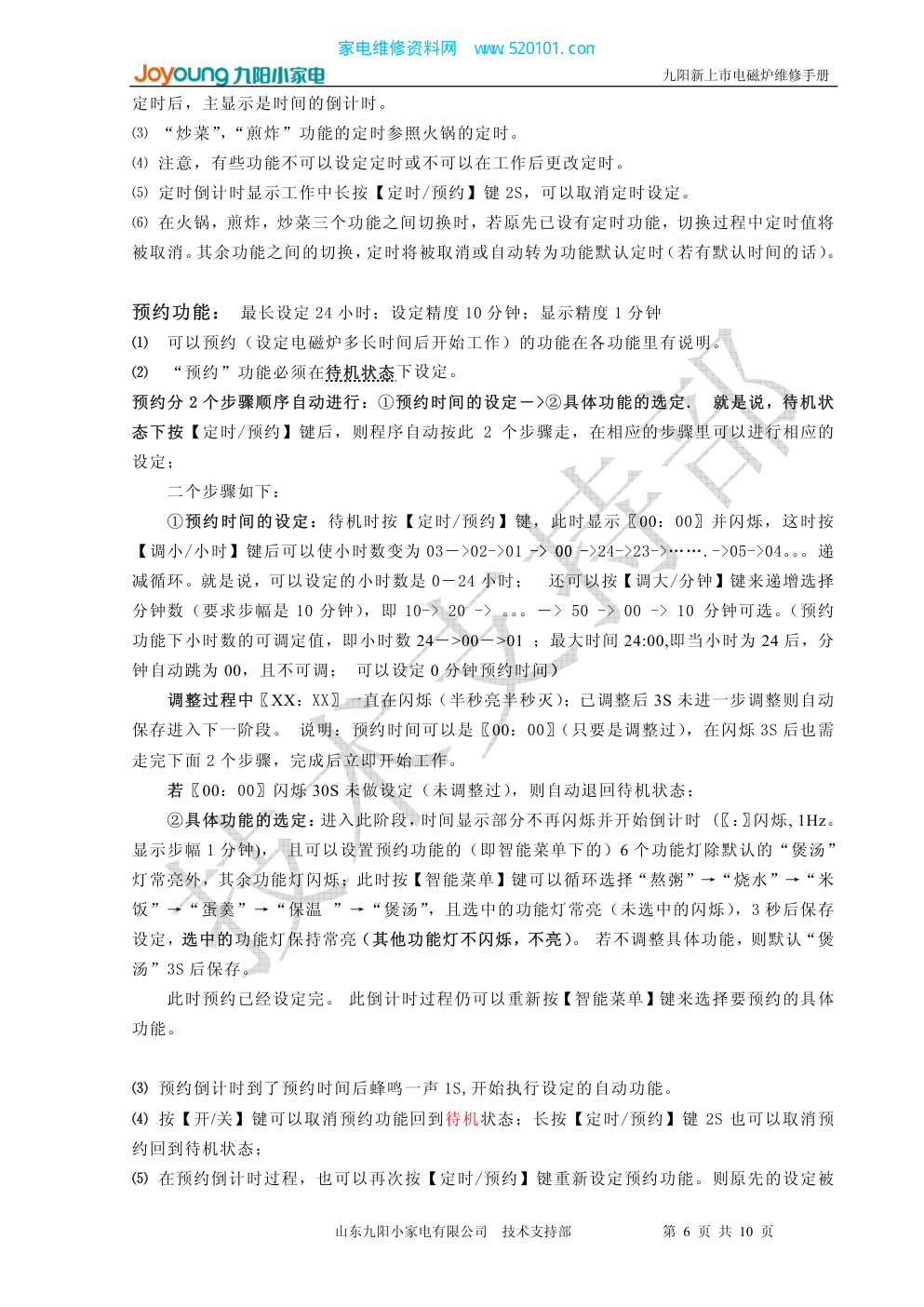

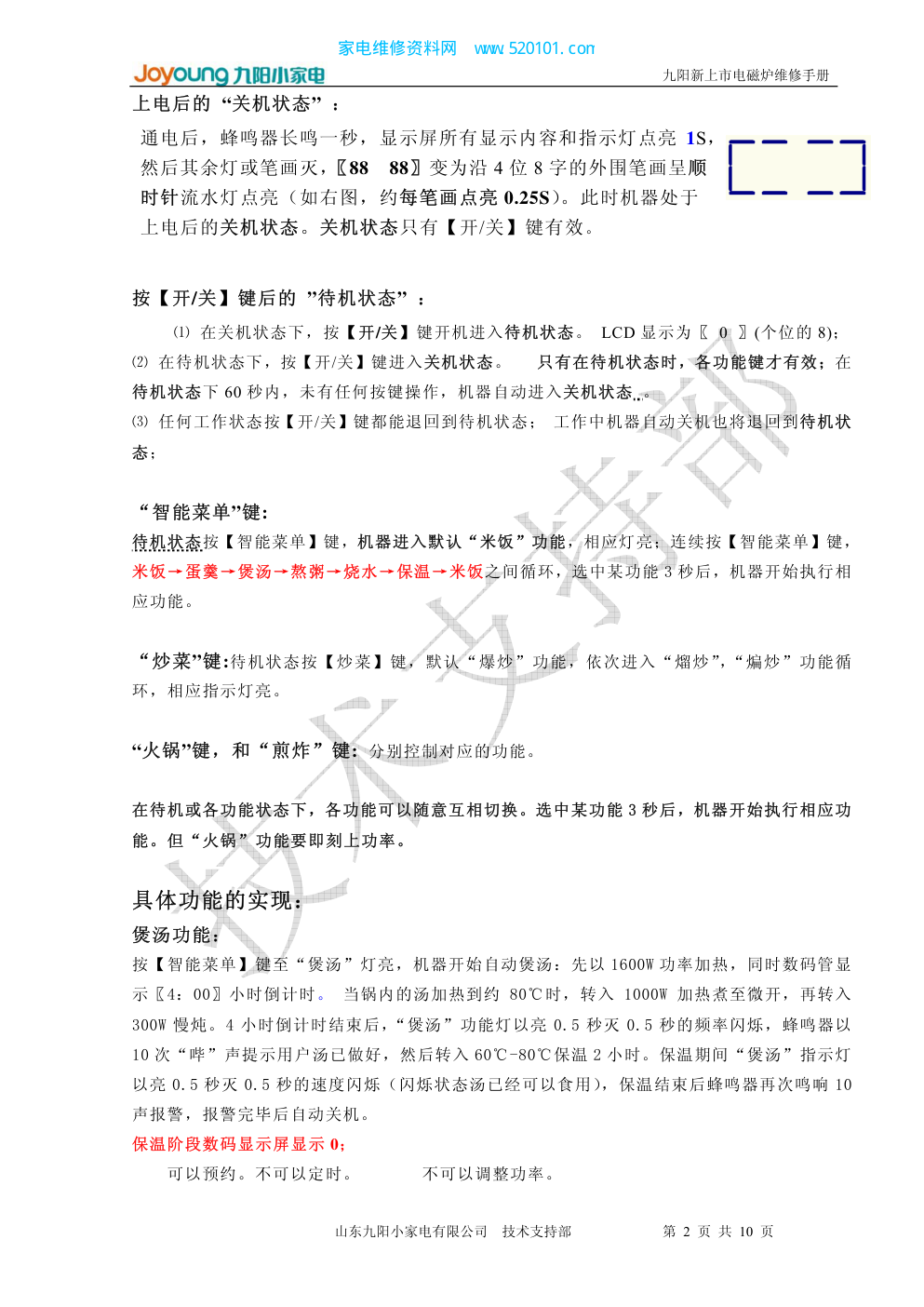

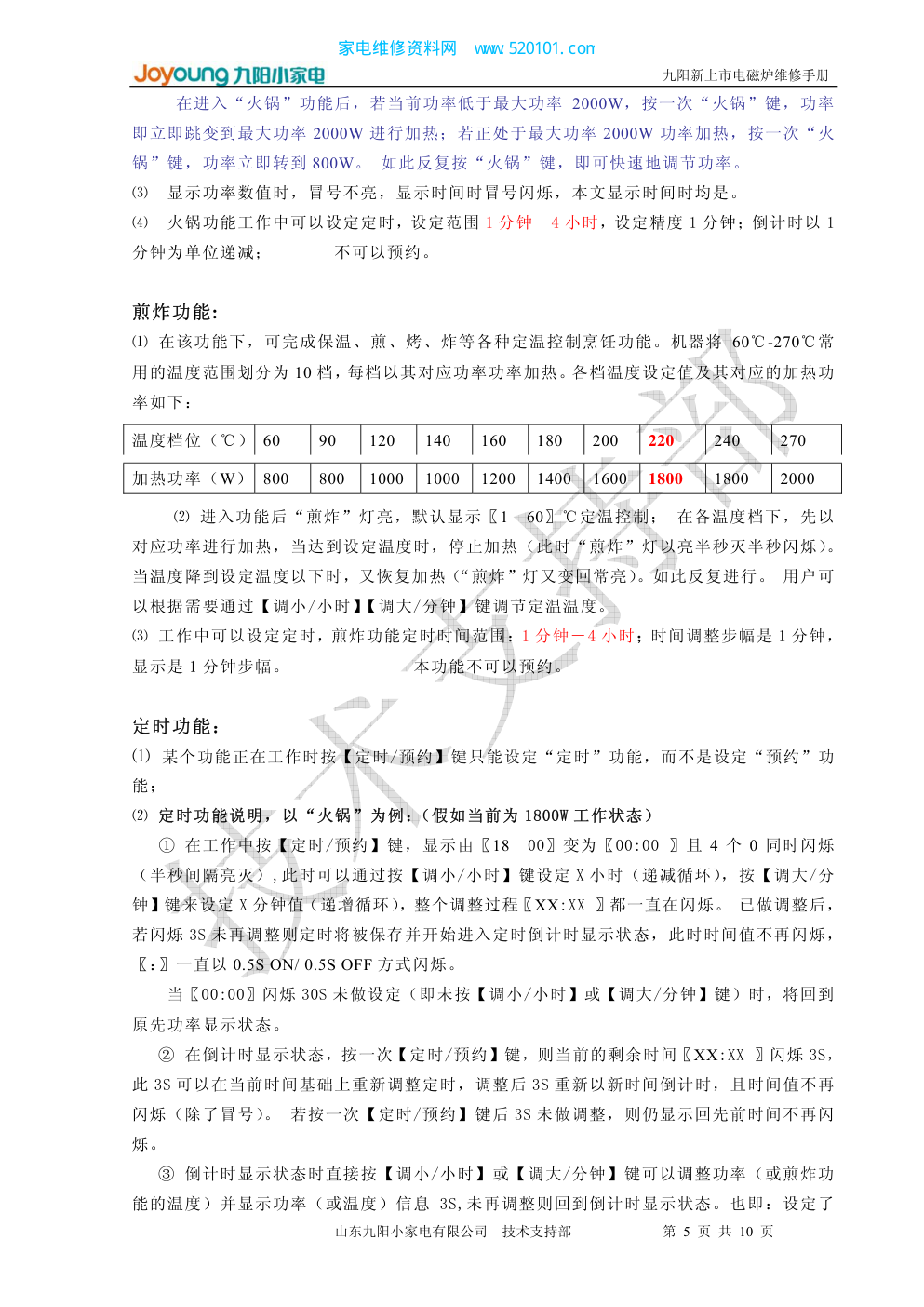

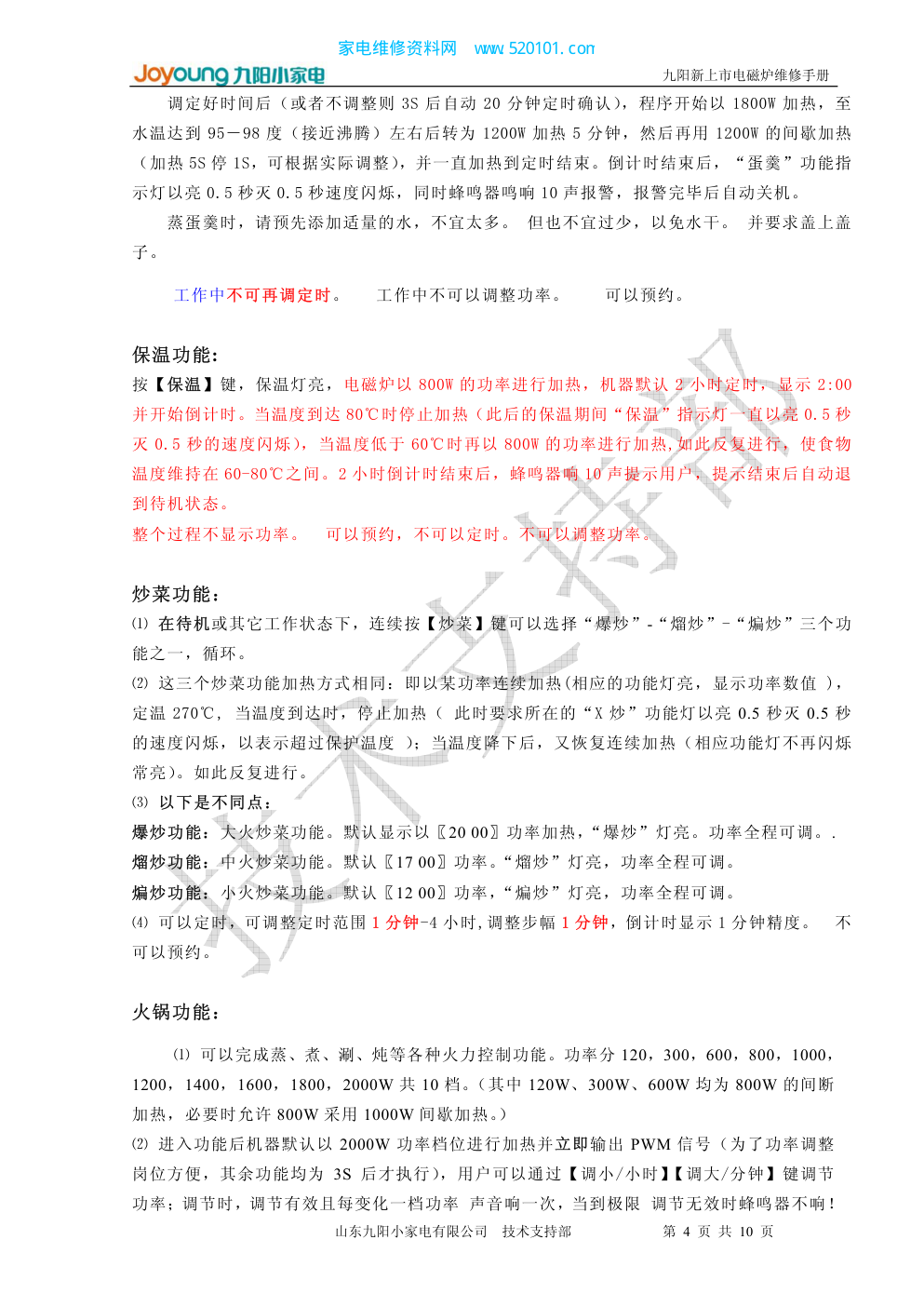

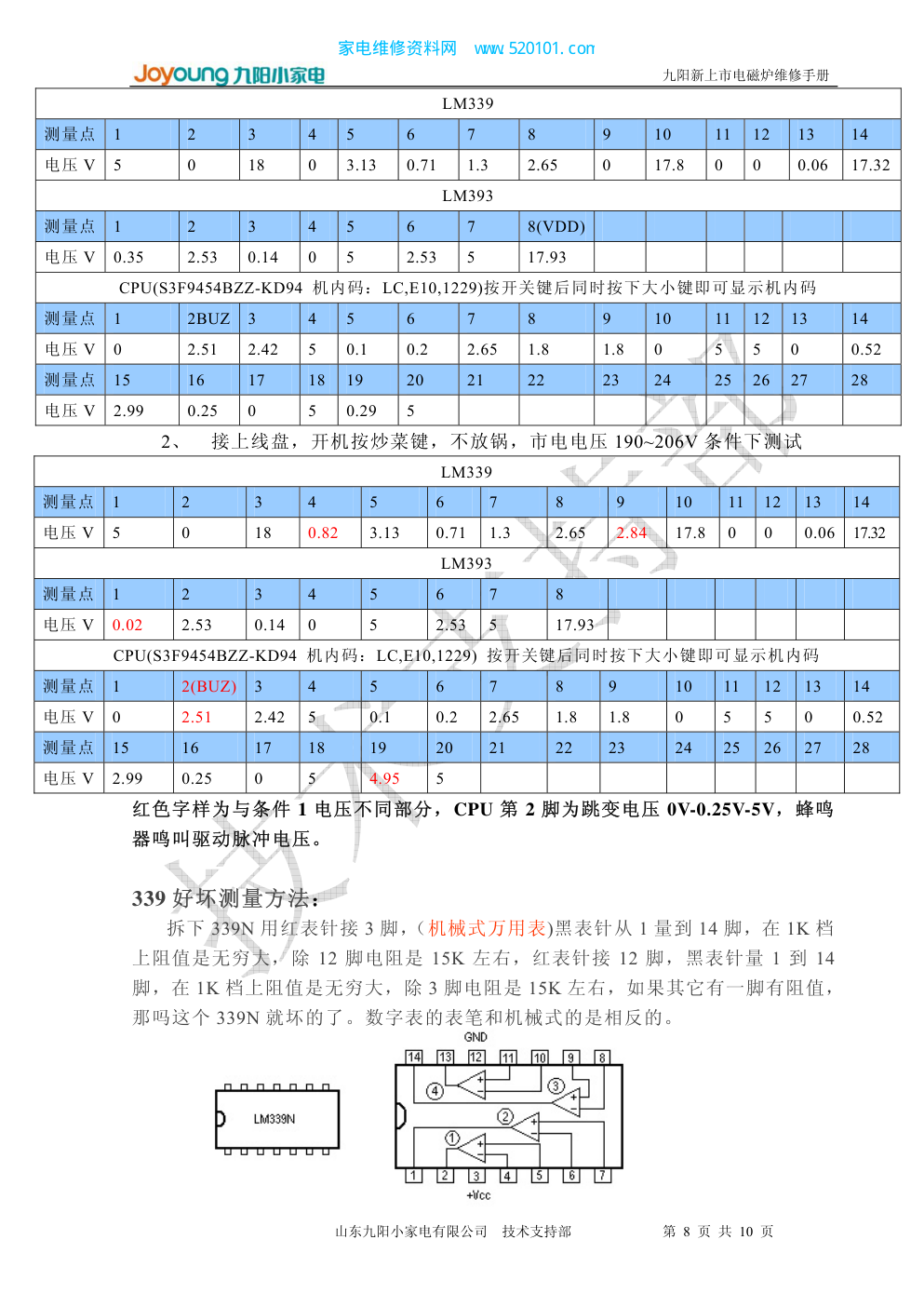

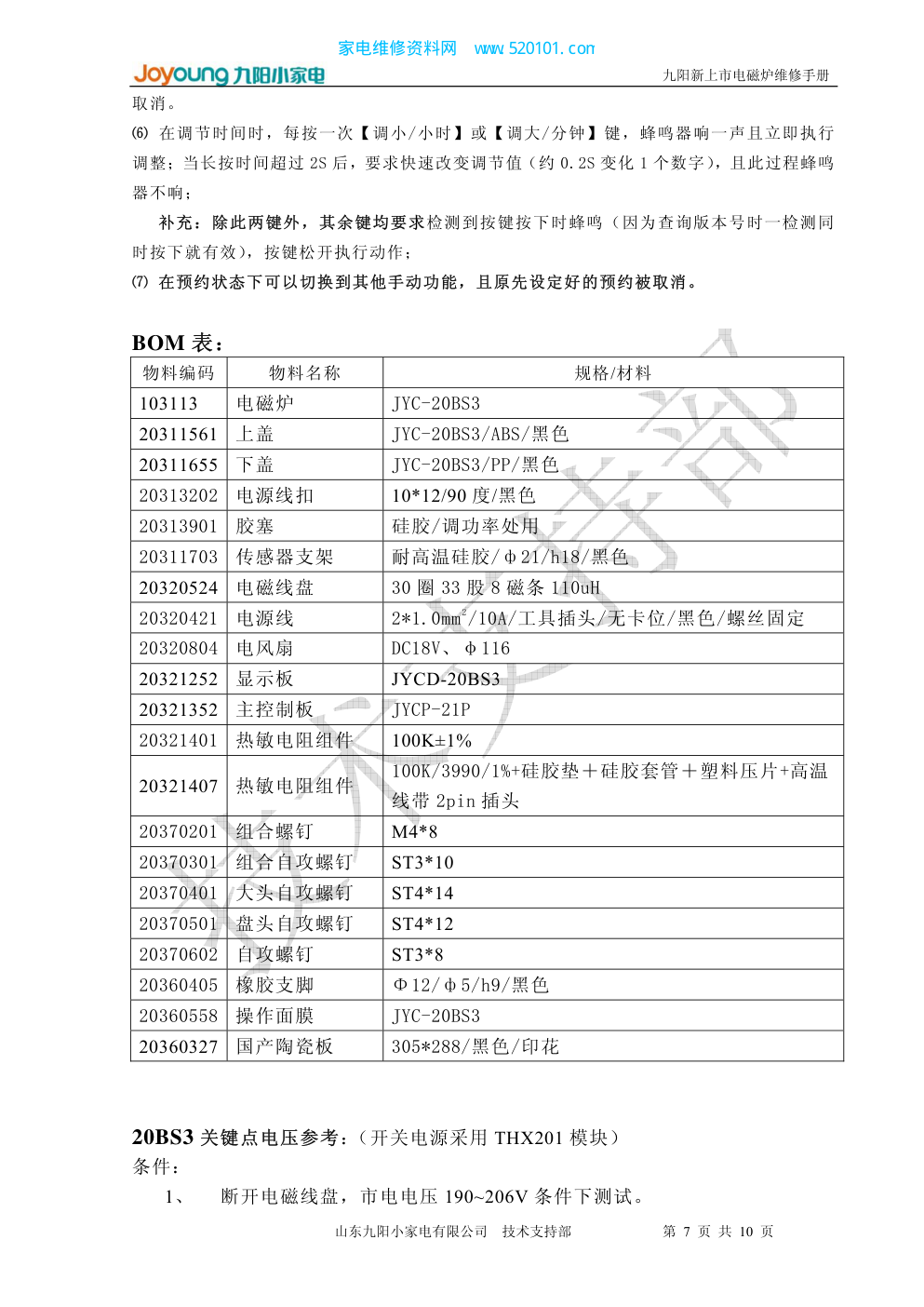

九阳新上市电磁炉维修手册 整机图片： 整机特性： ⑴ 额定输入功率 2000W；10 段火力控制：120，300，600，800，1000，1200，1400，1600， 1800，2000W。 10 段温度控制：60，90，120，140，160，180，200，220，240，270°C ; ⑵ 工作电压范围：160－270V（±5V ）; ⑶ “火锅”，“烧水”，“保温”，“煲汤”，“熬粥”，“米饭”，“蛋羹”状态超温 E6 保护；“炒 菜”，“煎炸”功能执行相应的温度调控功能； ⑷ 高于－10°C 的环境温度都必须能正常加热； ⑸ 多种功能状态显示，四位 8 字可以显示时间，功率，定温温度（不是即时温度）。 ⑹ 设置了软件版本号检测：待机状态下，同时按【调小/小时】和【调大/分钟】键可进入 单片机软件信息查询，可查询的内容有：软件编写公司代码（如 LH,OF,LC 等），软件版本号， 软件定型时间；用【调小/小时】或【调大/分钟】单按翻页查询。 不同制造厂家在查询内 容必须有区别； 注意：这里的“同时按”是指两个按键必须在 0.25S 内处于同时按下状态才有效。 注：文中，〖 〗内文字或字符代表某个工作状态及显示内容。 【 】内文字或 字符代表某个按键。 PVC 界面及 基本按键操作说明： （ PVC 按键排布示意图：左上角 6 个功能分别是米饭，蛋羹，煲汤，熬粥，烧水，保温） 山东九阳小家电有限公司 技术支持部 第 1 页 共 10 页 家电维修资料网 www. 520101. com 九阳新上市电磁炉维修手册 上电后的 “关机状态” ： 通电后，蜂鸣器长鸣一秒，显示屏所有显示内容和指示灯点亮 1S， 然后其余灯或笔画灭，〖88 88〗变为沿 4 位 8 字的外围笔画呈顺 时针流水灯点亮（如右图，约每笔画点亮 0.25S）。此时机器处于 上电后的关机状态。关机状态只有【开/关】键有效。 按【开/关】键后的 ”待机状态” ： ⑴ 在关机状态下，按【开/关】键开机进入待机状态。 LCD 显示为〖 0 〗(个位的 8)； ⑵ 在待机状态下，按【开/关】键进入关机状态。 只有在待机状态时，各功能键才有效；在 待机状态下 60 秒内，未有任何按键操作，机器自动进入关机状态 。 ⑶ 任何工作状态按【开/关】键都能退回到待机状态； 工作中机器自动关机也将退回到待机状 态； “智能菜单”键: 待机状态按【智能菜单】键，机器进入默认“米饭”功能，相应灯亮；连续按【智能菜单】键， 米饭→蛋羹→煲汤→熬粥→烧水→保温→米饭之间循环，选中某功能 3 秒后，机器开始执行相 应功能。 “炒菜”键:待机状态按【炒菜】键，默认“爆炒”功能，依次进入“熘炒”，“煸炒”功能循 环，相应指示灯亮。 “火锅”键，和“煎炸”键: 分别控制对应的功能。 在待机或各功能状态下，各功能可以随意互相切换。选中某功能 3 秒后，机器开始执行相应功 能。但“火锅”功能要即刻上功率。 具体功能的实现： 煲汤功能： 按【智能菜单】键至“煲汤”灯亮，机器开始自动煲汤：先以 1600W 功率加热，同时数码管显 示〖4：00〗小时倒计时。 当锅内的汤加热到约 80℃时，转入 1000W 加热煮至微开，再转入 300W 慢炖。4 小时倒计时结束后，“煲汤”功能灯以亮 0.5 秒灭 0.5 秒的频率闪烁，蜂鸣器以 10 次“哔”声提示用户汤已做好，然后转入 60℃-80℃保温 2 小时。保温期间“煲汤”指示灯 以亮 0.5 秒灭 0.5 秒的速度闪烁（闪烁状态汤已经可以食用），保温结束后蜂鸣器再次鸣响 10 声报警，报警完毕后自动关机。 保温阶段数码显示屏显示 0； 可以预约。不可以定时。 不可以调整功率。 山东九阳小家电有限公司 技术支持部 第 2 页 共 10 页 家电维修资料网 www. 520101. com 九阳新上市电磁炉维修手册 山东九阳小家电有限公司 技术支持部 第 3 页 共 10 页 熬粥功能 按【智能菜单】键至“熬粥”灯亮，数码管显示为 0,机器开始自动熬粥:先以 1600W 功率加热， 当温度达到 80℃时，转入 800W 加热至微开,再转入 300W 慢熬，此时数码管开始显示 40 分钟倒 计时。 倒计时结束后，“熬粥”功能指示灯以亮 0.5 秒灭 0.5 秒的速度闪烁，蜂鸣器响 10 声 报警，提示用户粥已熬好，并自动转入 60℃-80℃保温 2 个小时。保温期间熬粥指示灯以亮 0.5 秒灭 0.5 秒的速度闪烁，保温结束后蜂鸣器再次鸣响 10 声报警，报警完毕后自动关机。 保温阶段显示屏显示 0； 可以预约。不可以定时。 不可以调整功率。 烧水功能：（同 AC 系列） ⑴ 进入功能后，“烧水”灯亮，3 秒后机器开始执行：先以 1900W 加热，，当水温达到约 95℃ 时，转 1400W 继续加热到水完全沸腾，并保持沸腾半分钟（允许 0-3 分钟），然后结束烧水功 能自动关机退回待机状态。 关机前“烧水”灯以亮半秒灭半秒的频率闪烁，蜂鸣器同步响，10S 后关机。 ⑵ 烧水最长时间限制为 20 分钟, 烧水时内部计时，到 20 分钟后不管检测到什么温度状态都要 自动关机进入待机状态。 烧水状态数码管显示各阶段功率； ⑶ 烧水功能下不可以设定定时；需在说明书中这样描述：“自动烧水功能在水沸腾后保持很短 时间即可自动关机，以节省电能；当要烧的水很少时，水沸腾后的保持时间可能略长，必要时 可以手动关机。” ⑷ 烧水过程功率不可调。 可以预约，不可以定时； 米饭功能：（待改） 按【智能菜单】键至“米饭”灯亮，数码管显示为 0，机器开始自动做煮饭。 程序执行过程： 先以 1600W 功率加热，到达 60℃时，维持 60℃恒温吸水 5 分钟，吸水结束后再以 800W 功率加 热煮开。当水分逐渐消失，煮饭温度升到 107℃时，转入焖饭过程，同时数码管开始 20 分钟倒 计时。在该过程中，用 300W 的功率限温加热，维持温度在 100℃-106℃范围内。20 分钟倒计 时结束后，蜂鸣器响 10 声报警，同时，“米饭”功能灯以亮 0.5 秒灭 0.5 秒的频率闪烁，提示 用户饭已煮好，并转入 60℃-80℃保温 2 小时。保温期间“米饭”指示灯以亮 0.5 秒灭 0.5 秒 的速度闪烁，保温结束后蜂鸣器再次鸣响 10 声报警，报警完毕后自动关机。 保温阶段显示屏显示 0； 不可以定时，可以预约。 不可以调整功率。 蒸“蛋羹”功能 ： 在待机状态或其它工作状态下，按【智能菜单】键至“蛋羹”灯亮，同时数码管显示为〖0： 20〗分钟倒计时，且闪烁 3S,在闪烁期间，可以调定定时时间，可调整范围 10－30 分钟（注： 是全部加热时间的总和，按【调大/分钟】键来调整时间。 以递增的方式调定，即 20－21－。。。。 30－10－11－。。。。），可根据个人对蛋羹的喜好调定。 家电维修资料网 www. 520101. com 九阳新上市电磁炉维修手册 山东九阳小家电有限公司 技术支持部 第 4 页 共 10 页 调定好时间后（或者不调整则 3S 后自动 20 分钟定时确认），程序开始以 1800W 加热，至 水温达到 95－98 度（接近沸腾）左右后转为 1200W 加热 5 分钟，然后再用 1200W 的间歇加热 （加热 5S 停 1S，可根据实际调整），并一直加热到定时结束。倒计时结束后，“蛋羹”功能指 示灯以亮 0.5 秒灭 0.5 秒速度闪烁，同时蜂鸣器鸣响 10 声报警，报警完毕后自动关机。 蒸蛋羹时，请预先添加适量的水，不宜太多。 但也不宜过少，以免水干。 并要求盖上盖 子。 工作中不可再调定时。 工作中不可以调整功率。 可以预约。 保温功能: 按【保温】键，保温灯亮，电磁炉以 800W 的功率进行加热，机器默认 2 小时定时，显示 2:00 并开始倒计时。当温度到达 80℃时停止加热（此后的保温期间“保温”指示灯一直以亮 0.5 秒 灭 0.5 秒的速度闪烁），当温度低于 60℃时再以 800W 的功率进行加热,如此反复进行，使食物 温度维持在 60-80℃之间。2 小时倒计时结束后，蜂鸣器响 10 声提示用户，提示结束后自动退 到待机状态。 整个过程不显示功率。 可以预约，不可以定时。不可以调整功率。 炒菜功能： ⑴ 在待机或其它工作状态下，连续按【炒菜】键可以选择“爆炒”-“熘炒”-“煸炒”三个功 能之一，循环。 ⑵ 这三个炒菜功能加热方式相同：即以某功率连续加热(相应的功能灯亮，显示功率数值 )， 定温 270℃, 当温度到达时，停止加热（ 此时要求所在的“X 炒”功能灯以亮 0.5 秒灭 0.5 秒 的速度闪烁，以表示超过保护温度 ）；当温度降下后，又恢复连续加热（相应功能灯不再闪烁 常亮）。如此反复进行。 ⑶ 以下是不同点： 爆炒功能：大火炒菜功能。默认显示以〖20 00〗功率加热，“爆炒”灯亮。功率全程可调。. 熘炒功能：中火炒菜功能。默认〖17 00〗功率。“熘炒”灯亮，功率全程可调。 煸炒功能：小火炒菜功能。默认〖12 00〗功率，“煸炒”灯亮，功率全程可调。 ⑷ 可以定时，可调整定时范围 1 分钟-4 小时,调整步幅 1 分钟，倒计时显示 1 分钟精度。 不 可以预约。 火锅功能： ⑴ 可以完成蒸、煮、涮、炖等各种火力控制功能。功率分 120，300，600，800，1000， 1200，1400，1600，1800，2000W 共 10 档。（其中 120W、300W、600W 均为 800W 的间断 加热，必要时允许 800W 采用 1000W 间歇加热。） ⑵ 进入功能后机器默认以 2000W 功率档位进行加热并立即输出 PWM 信号（为了功率调整 岗位方便，其余功能均为 3S 后才执行），用户可以通过【调小/小时】【调大/分钟】键调节 功率；调节时，调节有效且每变化一档功率 声音响一次，当到极限 调节无效时蜂鸣器不响！ 家电维修资料网 www. 520101. com 九阳新上市电磁炉维修手册 山东九阳小家电有限公司 技术支持部 第 5 页 共 10 页 在进入“火锅”功能后，若当前功率低于最大功率 2000W，按一次“火锅”键，功率 即立即跳变到最大功率 2000W 进行加热；若正处于最大功率 2000W 功率加热，按一次“火 锅”键，功率立即转到 800W。 如此反复按“火锅”键，即可快速地调节功率。 ⑶ 显示功率数值时，冒号不亮，显示时间时冒号闪烁，本文显示时间时均是。 ⑷ 火锅功能工作中可以设定定时，设定范围 1 分钟－4 小时，设定精度 1 分钟；倒计时以 1 分钟为单位递减； 不可以预约。 煎炸功能: ⑴ 在该功能下，可完成保温、煎、烤、炸等各种定温控制烹饪功能。机器将 60℃-270℃常 用的温度范围划分为 10 档，每档以其对应功率功率加热。各档温度设定值及其对应的加热功 率如下： 温度档位（℃） 60 90 120 140 160 180 200 220 240 270 加热功率（W） 800 800 1000 1000 1200 1400 1600 1800 1800 2000 ⑵ 进入功能后“煎炸”灯亮，默认显示〖1 60〗℃定温控制； 在各温度档下，先以 对应功率进行加热，当达到设定温度时，停止加热（此时“煎炸”灯以亮半秒灭半秒闪烁）。 当温度降到设定温度以下时，又恢复加热（“煎炸”灯又变回常亮）。如此反复进行。 用户可 以根据需要通过【调小/小时】【调大/分钟】键调节定温温度。 ⑶ 工作中可以设定定时，煎炸功能定时时间范围：1 分钟－4 小时；时间调整步幅是 1 分钟， 显示是 1 分钟步幅。 本功能不可以预约。 定时功能： ⑴ 某个功能正在工作时按【定时/预约】键只能设定“定时”功能，而不是设定“预约”功 能； ⑵ 定时功能说明，以“火锅”为例：（假如当前为 1800W 工作状态） ① 在工作中按【定时/预约】键，显示由〖18 00〗变为〖00:00 〗且 4 个 0 同时闪烁 （半秒间隔亮灭）,此时可以通过按【调小/小时】键设定 X 小时（递减循环），按【调大/分 钟】键来设定 X 分钟值（递增循环），整个调整过程〖XX:XX 〗都一直在闪烁。 已做调整后， 若闪烁 3S 未再调整则定时将被保存并开始进入定时倒计时显示状态，此时时间值不再闪烁， 〖：〗一直以 0.5S ON/ 0.5S OFF 方式闪烁。 当〖00:00〗闪烁 30S 未做设定（即未按【调小/小时】或【调大/分钟】键）时，将回到 原先功率显示状态。 ② 在倒计时显示状态，按一次【定时/预约】键，则当前的剩余时间〖XX:XX 〗闪烁 3S， 此 3S 可以在当前时间基础上重新调整定时，调整后 3S 重新以新时间倒计时，且时间值不再 闪烁（除了冒号）。 若按一次【定时/预约】键后 3S 未做调整，则仍显示回先前时间不再闪 烁。 ③ 倒计时显示状态时直接按【调小/小时】或【调大/分钟】键可以调整功率（或煎炸功 能的温度）并显示功率（或温度）信息 3S,未再调整则回到倒计时显示状态。也即：设定了 家电维修资料网 www. 520101. com 九阳新上市电磁炉维修手册 山东九阳小家电有限公司 技术支持部 第 6 页 共 10 页 定时后，主显示是时间的倒计时。 ⑶ “炒菜”，“煎炸”功能的定时参照火锅的定时。 ⑷ 注意，有些功能不可以设定定时或不可以在工作后更改定时。 ⑸ 定时倒计时显示工作中长按【定时/预约】键 2S，可以取消定时设定。 ⑹ 在火锅，煎炸，炒菜三个功能之间切换时，若原先已设有定时功能，切换过程中定时值将 被取消。其余功能之间的切换，定时将被取消或自动转为功能默认定时（若有默认时间的话）。 预约功能： 最长设定 24 小时；设定精度 10 分钟；显示精度 1 分钟 ⑴ 可以预约（设定电磁炉多长时间后开始工作）的功能在各功能里有说明。 ⑵ “预约”功能必须在待机状态下设定。 预约分 2 个步骤顺序自动进行：①预约时间的设定―>②具体功能的选定. 就是说，待机状 态下按【定时/预约】键后，则程序自动按此 2 个步骤走，在相应的步骤里可以进行相应的 设定； 二个步骤如下： ①预约时间的设定：待机时按【定时/预约】键，此时显示〖00：00〗并闪烁，这时按 【调小/小时】键后可以使小时数变为 03－>02->01 -> 00 ->24->23->…….->05->04。。。递 减循环。就是说，可以设定的小时数是 0－24 小时； 还可以按【调大/分钟】键来递增选择 分钟数（要求步幅是 10 分钟），即 10-> 20 -> 。。。－> 50 -> 00 -> 10 分钟可选。（预约 功能下小时数的可调定值，即小时数 24－>00－>01 ；最大时间 24:00,即当小时为 24 后，分 钟自动跳为 00，且不可调； 可以设定 0 分钟预约时间） 调整过程中〖XX：XX〗一直在闪烁（半秒亮半秒灭）；已调整后 3S 未进一步调整则自动 保存进入下一阶段。 说明：预约时间可以是〖00：00〗（只要是调整过），在闪烁 3S 后也需 走完下面 2 个步骤，完成后立即开始工作。 若〖00：00〗闪烁 30S 未做设定（未调整过），则自动退回待机状态； ②具体功能的选定：进入此阶段，时间显示部分不再闪烁并开始倒计时 (〖：〗闪烁, 1Hz。 显示步幅 1 分钟)， 且可以设置预约功能的（即智能菜单下的）6 个功能灯除默认的“煲汤” 灯常亮外，其余功能灯闪烁；此时按【智能菜单】键可以循环选择“熬粥”→“烧水”→“米 饭”→“蛋羹”→“保温 ”→“煲汤”，且选中的功能灯常亮（未选中的闪烁），3 秒后保存 设定，选中的功能灯保持常亮（其他功能灯不闪烁，不亮）。 若不调整具体功能，则默认“煲 汤”3S 后保存。 此时预约已经设定完。 此倒计时过程仍可以重新按【智能菜单】键来选择要预约的具体 功能。 ⑶ 预约倒计时到了预约时间后蜂鸣一声 1S,开始执行设定的自动功能。 ⑷ 按【开/关】键可以取消预约功能回到待机状态；长按【定时/预约】键 2S 也可以取消预 约回到待机状态； ⑸ 在预约倒计时过程，也可以再次按【定时/预约】键重新设定预约功能。则原先的设定被 家电维修资料网 www. 520101. com 九阳新上市电磁炉维修手册 山东九阳小家电有限公司 技术支持部 第 7 页 共 10 页 取消。 ⑹ 在调节时间时，每按一次【调小/小时】或【调大/分钟】键，蜂鸣器响一声且立即执行 调整；当长按时间超过 2S 后，要求快速改变调节值（约 0.2S 变化 1 个数字），且此过程蜂鸣 器不响； 补充：除此两键外，其余键均要求检测到按键按下时蜂鸣（因为查询版本号时一检测同 时按下就有效），按键松开执行动作； ⑺ 在预约状态下可以切换到其他手动功能，且原先设定好的预约被取消。 BOM 表： 物料编码 物料名称 规格/材料 103113 电磁炉 JYC-20BS3 20311561 上盖 JYC-20BS3/ABS/黑色 20311655 下盖 JYC-20BS3/PP/黑色 20313202 电源线扣 10*12/90 度/黑色 20313901 胶塞 硅胶/调功率处用 20311703 传感器支架 耐高温硅胶/ф21/h18/黑色 20320524 电磁线盘 30 圈 33 股 8 磁条 110uH 20320421 电源线 2*1.0mm 2/10A/工具插头/无卡位/黑色/螺丝固定 20320804 电风扇 DC18V、φ116 20321252 显示板 JYCD-20BS3 20321352 主控制板 JYCP-21P 20321401 热敏电阻组件 100K±1% 20321407 热敏电阻组件 100K/3990/1%+硅胶垫＋硅胶套管＋塑料压片+高温 线带 2pin 插头 20370201 组合螺钉 M4*8 20370301 组合自攻螺钉 ST3*10 20370401 大头自攻螺钉 ST4*14 20370501 盘头自攻螺钉 ST4*12 20370602 自攻螺钉 ST3*8 20360405 橡胶支脚 Φ12/ф5/h9/黑色 20360558 操作面膜 JYC-20BS3 20360327 国产陶瓷板 305*288/黑色/印花 20BS3 关键点电压参考：（开关电源采用 THX201 模块） 条件： 1、 断开电磁线盘，市电电压 190~206V 条件下测试。 家电维修资料网 www. 520101. com 九阳新上市电磁炉维修手册 LM339 测量点 1 2 3 4 5 6 7 8 9 10 11 12 13 14 电压 V 5 0 18 0 3.13 0.71 1.3 2.65 0 17.8 0 0 0.06 17.32 LM393 测量点 1 2 3 4 5 6 7 8(VDD) 电压 V 0.35 2.53 0.14 0 5 2.53 5 17.93 CPU(S3F9454BZZ-KD94 机内码：LC,E10,1229)按开关键后同时按下大小键即可显示机内码 测量点 1 2BUZ 3 4 5 6 7 8 9 10 11 12 13 14 电压 V 0 2.51 2.42 5 0.1 0.2 2.65 1.8 1.8 0 5 5 0 0.52 测量点 15 16 17 18 19 20 21 22 23 24 25 26 27 28 电压 V 2.99 0.25 0 5 0.29 5 2、 接上线盘，开机按炒菜键，不放锅，市电电压 190~206V 条件下测试 LM339 测量点 1 2 3 4 5 6 7 8 9 10 11 12 13 14 电压 V 5 0 18 0.82 3.13 0.71 1.3 2.65 2.84 17.8 0 0 0.06 17.32 LM393 测量点 1 2 3 4 5 6 7 8 电压 V 0.02 2.53 0.14 0 5 2.53 5 17.93 CPU(S3F9454BZZ-KD94 机内码：LC,E10,1229) 按开关键后同时按下大小键即可显示机内码 测量点 1 2(BUZ) 3 4 5 6 7 8 9 10 11 12 13 14 电压 V 0 2.51 2.42 5 0.1 0.2 2.65 1.8 1.8 0 5 5 0 0.52 测量点 15 16 17 18 19 20 21 22 23 24 25 26 27 28 电压 V 2.99 0.25 0 5 4.95 5 红色字样为与条件 1 电压不同部分，CPU 第 2 脚为跳变电压 0V-0.25V-5V，蜂鸣 器鸣叫驱动脉冲电压。 339 好坏测量方法： 拆下 339N 用红表针接 3 脚，（机械式万用表)黑表针从 1 量到 14 脚，在 1K 档 上阻值是无穷大，除 12 脚电阻是 15K 左右，红表针接 12 脚，黑表针量 1 到 14 脚，在 1K 档上阻值是无穷大，除 3 脚电阻是 15K 左右，如果其它有一脚有阻值， 那吗这个 339N 就坏的了。数字表的表笔和机械式的是相反的。 山东九阳小家电有限公司 技术支持部 第 8 页 共 10 页 家电维修资料网 www. 520101. com 九阳新上市电磁炉维修手册 山东九阳小家电有限公司 技术支持部 第 9 页 共 10 页 1 2 3 4 A B C D 4 3 2 1 D C B A C13 221 BUZ1 15240 IGBT_T 10K/3950 +5V FAN1 18VDCFAN Q1 S8050 VCC R5 5K1* 1 2 CN2 XH-2A 1 2 3 CN4 XH-3A RT1 100K/3990* R1 330Ω +5V R4 56K* C2 104 C1 104 R2 1K5 +5V 1 2 3 4 5 6 7 8 9 10 11 CN1 XH-11A PAN_FAN INT IGBTEN TMAIN TIGBT VIN CUR PWM BUZ +5V C21 104 C10 201 5 4 2 3 12 U2A LM339 9 8 14 U2C LM339 R25 6K2* C12 101 C15 104 C7 2N2J/63V R37 10K C25 2A222 EC7 100U/25V R35 10K 11 10 13 U2D LM339 R10 10K5* EC6 4.7U/16V R39 4K7 EC8 220U/25V EC4 10U/16V R23 5K1* D19 4148 R38 1/2W-33Ω R41 62K +17V D18 FR107 C19 104 R34 3K3 FUSE1 12A/250V L 250# N 250# CNR1 10D561 AC 1 AC 2 + 3 - 4 DB1 RS1506 L1 TB-106-26-400UHB C11 5UF/275VAC CT1 1:/850 220VAC IGBT1 IHW20T120 R17 1W-180K* C3 0.3UF/800VAC C6 2UF/275VAC R14 4K7 R18 1W-180K* C8 104 R13 560* D12 4148 D14 4148 D11 4148 D13 4148 VR1 10K EC5 4.7U/16V D6 4007 D5 4007 R008 1W-330K* C18 104 R20 1W-330K* Q500 S8050 C504 470U/25V C500 10U/400V D20 4148 +17V R26 1K* R27 3K3 +5V R15 1/2W-20Ω R29 15K +17V Q4 8050/EBC R32 4K7 Q6 8050/EBC Q5 8050/EBC R40 3K3 R31 4K3 R28 1K D17 4148 C17 2A103 +5V 7 6 1 U2B LM339 R33 470 R22 6K2* +5V R21 10K* C9 104 R24 2K2* R19 1W-330K* OUT2 四脚接线柱 OUT1 四脚接线柱 电源板 D15 4148 R30 10K C26 471 +17V R36 10K +5V Q7 8550-sot R42 10K R43 330Ω D22 4148 R44 10K R45 1W-180K* Q9 8050/EBC Z3 3V6/0.5W R49 330 R50 1W-180K* R6 4K7* C27 471 D500 4007 R012 1K* R502 1K5 C505 470U/10V C506 10U/10V C507 220U/10V C508 104 C510 104 ZD501 5V6/0.5W2% +5V VCC R54 3K3 1 6 注：带*号的精度是1%的，不带是5%的。 C29 221 R503 1*10Ω/2W D7 4007 D8 4007 R006 3K6* R009 10K* RT3 100K/3990* +5V 1 2 CN3 XH-2A C002 104 R48 2K R011 56K D26 4148 +17V VCD VCD D28 4148 R010 1W-330KJ R9 1W-330K* 3 2 1 8 4 U1A LM393 5 6 7 U1B LM393 R007 10K* +5V 2V5 2V5 R001 9K1* +5V R002 1K3* R003 4K7* C001 473 R005 150* R004 1K5* +5V R11 1W-330K* R16 100K C24 102 R12 20K* R8 1W-820K* C23 102/1000V C28 104 D27 4148 R56 180K +5V 绕线电阻 +17V 黄色 注：R36、R505、R42不插，D20插跳线 C502 22U/50V ZD500 7V5,1/2W-C2 C501 CC472M,1KV D501 FR107 C503 CC681J T500 EEH-16/19 R500 100K,1/2W R501 2M4,1/2W D503 FR104 D504 FR104 D502 4148 1 6 2 3 4 5 VCC 8 OB 7 OE 6 IS 5 CT 1 VR 2 FB 3 GND 4 IC500 TH201A Q502 E13003,TO126 C511 CC223M R504 1R,1/2W V2.5V R505 C503/5% 产品型 号 JYC-21BS5 整理 LK 备注 名称 JYC-21BS 山东九 阳小 家电有 限 公司 技术资料，注意保密 技 术支持 部 家电维修资料网 www. 520101. com 九阳新上市电磁炉维修手册 山东九阳小家电有限公司 技术支持部 第 10 页 共 10 页 1 2 3 4 5 6 A B C D 6 5 4 3 2 1 D C B A R1 47K C8 104 R2 47K C9 104 R3 47K C10 104 R4 47K C11 104 1 2 3 4 5 6 7 8 9 10 11 CN1 XH-11A PAN_FAN INT IGBTEN TMAIN TIGBT VIN CUR PWM +5V +5V VSS 1 Xi/P1.0 2 Xo/P1.1 3 RST/P1.2 4 T0/P2.0 5 P2.1 6 P2.2 7 P2.3 8 P2.4 9 P2.5 10 CLO/A8/P2.6 11 PWM/A6/P0.6 13 A7/P0.7 12 VDD 20 INT0/A0/P0.0 19 INT1/A1/P0.1 18 A2/P0.2 17 A3/P0.3 16 A4/P0.4 15 A5/P0.5 14 U1 S3F9454 C2 104 IGBTEN CLK DATA +5V C6 220uF/16V R5 10K+5V CR1 4M 注：带*为精密电阻 C1 104 制图 审核 批准 文件编号 第1页,共1页 发行日期 页数页码 2005.12.23 DS-DS-JYC-D 何淦 A 1 B 2 QA 3 QB 4 QC 5 QD 6 CLK 8 CLR 9 QE 10 QF 11 QG 12 QH 13 U2 74HC164 A 1 B 2 C 3 G2A 4 G2B 5 G1 6 Y7 7 Y6 9 Y5 10 Y4 11 Y3 12 Y2 13 Y1 14 Y0 15 U3 74HC138 R7 510Ω R8 510Ω R9 510Ω R10 510Ω R11 510Ω R12 510Ω R13 510Ω R14 510Ω DATA0 DATA1 DATA2 DATA3 DATA4 DATA5 DATA6 DATA7 LED12 Soup LED10 Rice LED14 Water LED13 Porridge LED20 LED24 LED21 LED11 Egg LED23 LED22 DRV_LED1 DRV_LED2 DRV_LED3 DRV_LED4 +5V LED1 LED2 LED3 R6 5.6K C3 104 C4 104 +5V DRV_LED1 DRV_LED2 DRV_LED3 DRV_LED4 +5V LED1 LED2 LED3 CLK DATA NC 1 DIG4 2 D 3 C 4 DIG3 5 DIG2 6 E 7 DIG1 8 G 9 F 10 DP 11 A 12 B 13 F1 JY-48 C12 30p C13 30p +5V ON/OFF R27 22K* R24 6K2* R26 15K* R28 10Ω* TIME DEC R23 39K* R22 2K4* R25 10K* FIREPAN MENUE COOK INC R20 10K* R21 1KΩ* FRY C14 101 LED15 Keep T BUZZER D? LED 20BS3显示板原理图 家电维修资料网 www. 520101. com
