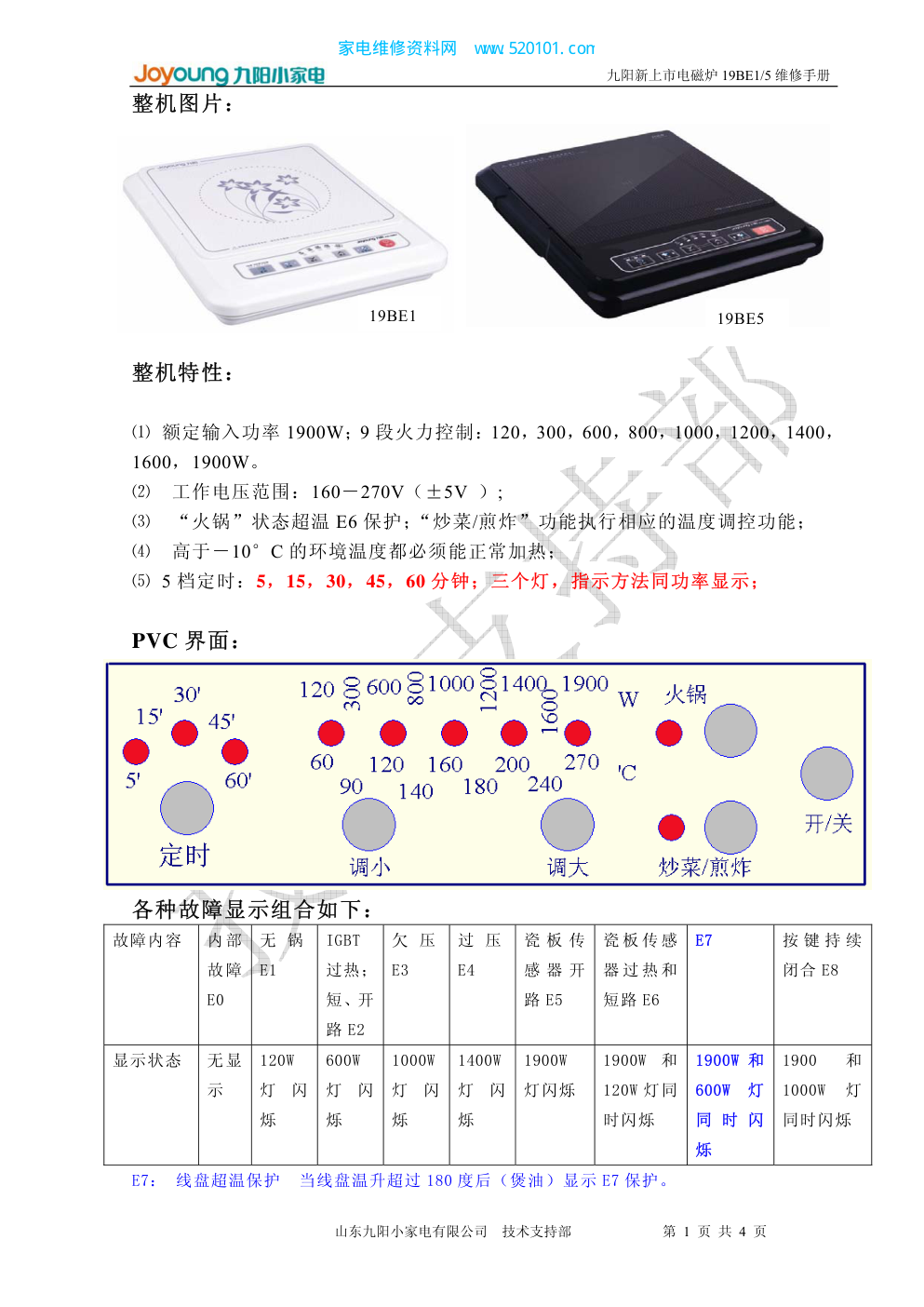

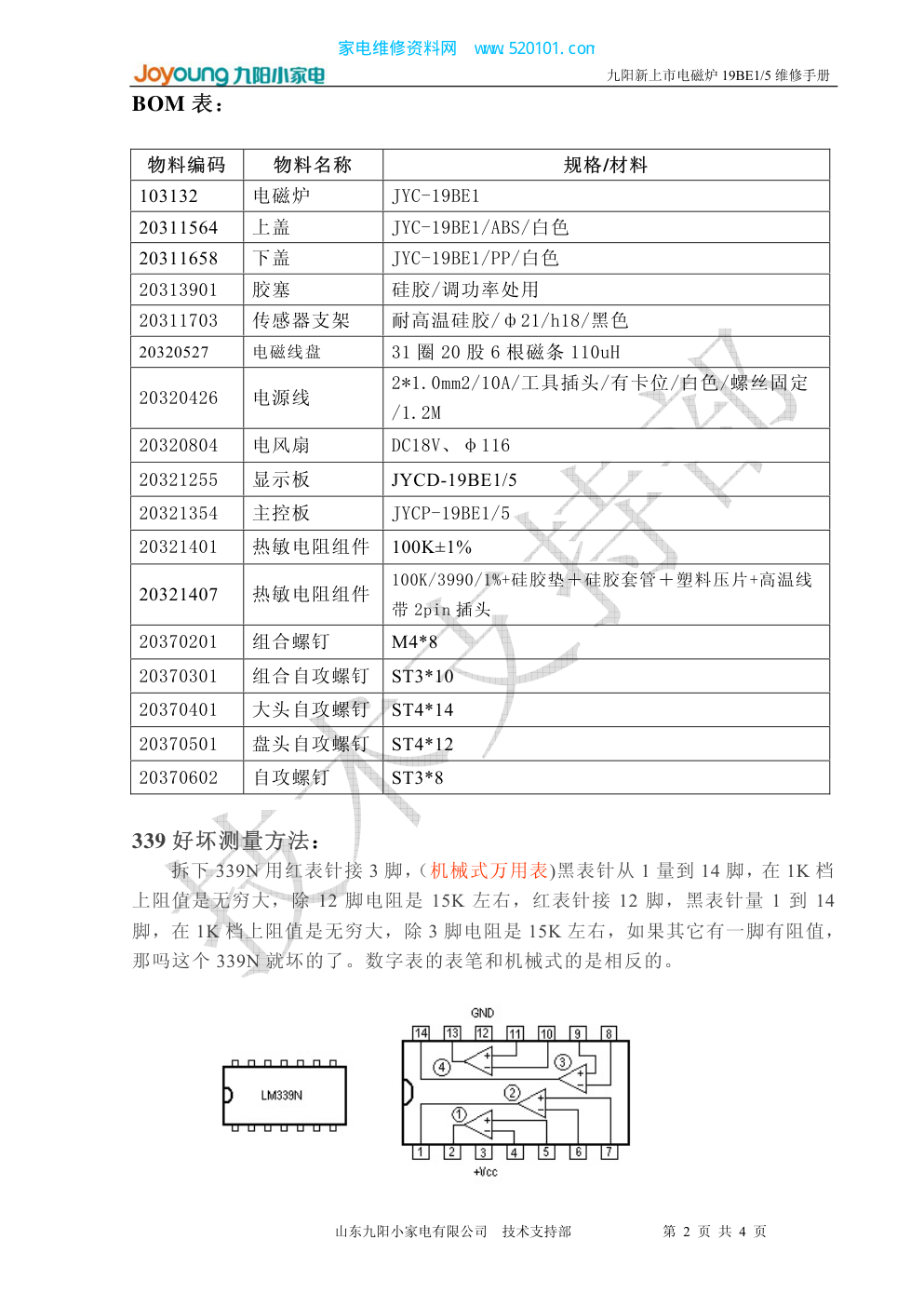

九阳新上市电磁炉 19BE1/5 维修手册 整机图片： 整机特性： ⑴ 额定输入功率 1900W；9 段火力控制：120，300，600，800，1000，1200，1400， 1600，1900W。 ⑵ 工作电压范围：160－270V（±5V ）; ⑶ “火锅”状态超温 E6 保护；“炒菜/煎炸”功能执行相应的温度调控功能； ⑷ 高于－10°C 的环境温度都必须能正常加热； ⑸ 5 档定时：5，15，30，45，60 分钟；三个灯，指示方法同功率显示； PVC 界面： 19BE1 19BE5 各种故障显示组合如下： 故障内容 内部 故障 E0 无 锅 E1 IGBT 过热； 短、开 路 E2 欠 压 E3 过 压 E4 瓷 板 传 感 器 开 路 E5 瓷 板 传 感 器 过 热 和 短路 E6 E7 按 键 持 续 闭合 E8 显示状态 无显 示 120W 灯 闪 烁 600W 灯 闪 烁 1000W 灯 闪 烁 1400W 灯 闪 烁 1900W 灯闪烁 1900W 和 120W 灯同 时闪烁 1900W 和 600W 灯 同 时 闪 烁 1900 和 1000W 灯 同时闪烁 E7： 线盘超温保护 当线盘温升超过 180 度后（煲油）显示 E7 保护。 山东九阳小家电有限公司 技术支持部 第 1 页 共 4 页 家电维修资料网 www. 520101. com 九阳新上市电磁炉 19BE1/5 维修手册 BOM 表： 物料编码 物料名称 规格/材料 103132 电磁炉 JYC-19BE1 20311564 上盖 JYC-19BE1/ABS/白色 20311658 下盖 JYC-19BE1/PP/白色 20313901 胶塞 硅胶/调功率处用 20311703 传感器支架 耐高温硅胶/ф21/h18/黑色 20320527 电磁线盘 31 圈 20 股 6 根磁条 110uH 20320426 电源线 2*1.0mm2/10A/工具插头/有卡位/白色/螺丝固定 /1.2M 20320804 电风扇 DC18V、φ116 20321255 显示板 JYCD-19BE1/5 20321354 主控板 JYCP-19BE1/5 20321401 热敏电阻组件 100K±1% 20321407 热敏电阻组件 100K/3990/1%+硅胶垫＋硅胶套管＋塑料压片+高温线 带 2pin 插头 20370201 组合螺钉 M4*8 20370301 组合自攻螺钉 ST3*10 20370401 大头自攻螺钉 ST4*14 20370501 盘头自攻螺钉 ST4*12 20370602 自攻螺钉 ST3*8 339 好坏测量方法： 拆下 339N 用红表针接 3 脚，（机械式万用表)黑表针从 1 量到 14 脚，在 1K 档 上阻值是无穷大，除 12 脚电阻是 15K 左右，红表针接 12 脚，黑表针量 1 到 14 脚，在 1K 档上阻值是无穷大，除 3 脚电阻是 15K 左右，如果其它有一脚有阻值， 那吗这个 339N 就坏的了。数字表的表笔和机械式的是相反的。 山东九阳小家电有限公司 技术支持部 第 2 页 共 4 页 家电维修资料网 www. 520101. com 九阳新上市电磁炉 19BE1/5 维修手册 山东九阳小家电有限公司 技术支持部 第 3 页 共 4 页 19BE1/5 关键点电压参考：（开关电源采用 THX202 模块） 条件： 1、 断开电磁线盘，市电电压 190~200V 条件下测试。 LM339 测量点 1 2 3 4 5 6 7 8 9 10 11 12 13 14 电压 V 0 5 18.16 0.80 2.51 0 5 2.7 0.02 5.54 0 0 0.02 5 LM358 测量点 1 2 3 4 5 6 7 8 电压 V 0 0 0 0 0 0 0 18.16 THX202 测量点 1 2 3 4 5 6 7 8 电压 V 0.08 0.99 0 1.24 10 0 265 26 CPU 测量点 1 2 3 4 5 6 7 8 9 10 11 12 13 14 电压 V 3.16 3.22 0.27 0 5.04 0.06 0 5 1-2.02 1.6-2 1.3-2.17 1.3-2.17 2.42 2.51 测量点 15 16 17 18 19 20 电压 V 0 0 0.02 5 1.65-2.17 5 2、接上线盘，开机按炒菜键，不放锅，市电电压 190~200V 条件下测试。 LM339 测量点 1 2 3 4 5 6 7 8 9 10 11 12 13 14 电压 V 0 5 18.16 0.80 2.51 1.26 5 2.74 2.84 5.54 0 0 0.02V 5V LM358 测量点 1 2 3 4 5 6 7 8 电压 V 0 0 0 0 0 0 0 18.16 THX202 测量点 1 2 3 4 5 6 7 8 电压 V 0.08 0.99 0 1.24 10 0 265 265 CPU 测量点 1 2 3 4 5 6 7 8 9 10 11 12 13 14 电压 V 3.16 3.22 0.27 0 5.04 4.72 0 1-2.02 1.6-2 1.3-2.17 1.3-2.17 2.42 2.51 测量点 15 16 17 18 19 20 电压 V 0 0 0.02 5 1.65-2.17 5 家电维修资料网 www. 520101. com 九阳新上市电磁炉 19BE1/5 维修手册 山东九阳小家电有限公司 技术支持部 第 4 页 共 4 页 1 2 3 4 A B C D 4 3 2 1 D C B A C400 221 RT2 10K/3950 +5V FAN1 18VDCFAN Q501 S8050 VCC R504 5K1* 1 2 XH-2A CN2 1 2 3 CN4 XH-3A RT1 100K/3990* 1 2 XH-2A CN3 R505 5K1* C511 104 C512 104 R509 1K +5V C301 104 C402 221 5 4 2 3 12 U2A LM339 9 8 14 U2C LM339 R402 5K1* C401 101 C405 105 C403 222K C407 100U/25V 11 10 13 U2D LM339 R202 9.1K* C404 4.7U/16V R412 2K C300 100U/25V C200 10U/16V R407 4K3* D400 4148 R302 1/2W-39Ω R413 62K +18V D300 4148 C408 104 R414 3K3 FUSE1 12A/250V L 250# N 250# CNR1 10D561 AC 1 AC 2 + 3 - 4 DB1 RS1506 L1 TB-106-26-400UHB C3 4UF/275VAC 220VAC IGBT1 IHW20T120 C4 0.3UF/800VAC C1 2UF/275VAC R300 4K7 D201 4007 D200 4007 R201 1/2W-470K* C409 104 R401 RH470K*0.5W R204 1W-330K* R205 3.6K* R203 1W-820K* C201 102K/1000V R207 3.3K +5V R301 1/2W-20Ω +18V Q301 8050/EBC Q300 8550/EBC R303 3K3 7 6 1 U2B LM339 R411 200 R409 10K +5V R410 10K C406 104 R408 3K3* OUT2 四脚接线柱 OUT1 四脚接线柱 +5V R405 RH330K*0.5W R406 RH330K*0.5W RT3 100K/3990* +5V R507 5K1* C513 104 风扇 线盘 黄色 面板 C204 102 R506 1K C515 2.2U/16V TMB CUR XP_BUZ PWM PAN FAN R209 1/2W-150K R210 1/2W-150K Q201 S9014 Q200 S9014 R211 5.1K R213 1kJ D206 4148 VIN TIGBT GJ_INT R215 10K* +18V R208 20k RJ0 0J C902 4.7UF/400V gnd 1 gnd 2 gnd 3 fvb 4 vcc 5 drain 7 vstr 8 IC902 FSD200 C904 102K/1KV Q901 S9014 R902 100KJ/0.5W R907 100J C911 301 C903 223 R910 2M2 C908 10uF/16V +18V ZD901 16V D902 HER204 C912 103 C902（靠近IC） 22UF/25V D901 FR107 D903 4148 VCC T901 R901 10J/2W 绕线电阻 D202 4007 R904 120J R905 750J R903 680KJ C903 104 C902 100U/16V ZD903 7.5V Q902 S8050 C905 220U/25V C907 104 R908 2KJ ZD902 5.6V C910 100uF/16V C909 104 +5V OC 8 OC 7 OE 6 VCC 5 OB 1 CT 2 GND 3 FB 4 IC901 TH202 3 12 C903不插 D205 4148 R220 3.3K 1 3 2 Q902 7805 方框内不插 C206 334 R212 5.1k +5V D401 4148 JP-R101 15mm康铜丝 VR1 103KB R101 33K D101 1N4148 C101 1uF/50V R102 10K IC101 LM358 R104 150KJ 15V R103 3.9KJ* 2 3 1 4 8 D100 IN4148 C100 104Z* 0.3v C103 102Z C102 104Z IC101 LM358 R118 150KJ* R117 7.5KJ* 6 5 7 Y1 4.00MHz C711 470uF/10V C710 104Z R703 47K C704 104 R705 47K R702 47K R704 47K C703 104 C705 104 C702 104 C701 102 R701 2K +5V BUZ1 +5V 10 6 7 2 3 4 9 15 16 1 8 20 19 18 17 12 11 5 13 14 R14 PWM1O INT0 AN5 AN6 AN7 R13 RESET VSS AN4 BUZO R03 R02 AN1 R00 R32 R31 VDD Xin Xout MC80F0204B/0204D C106 561Z +5V 1 2 3 4 5 6 7 8 CN1 XH-8A L07 L08 L09 L10 KEY L0 L1 L2 COM0 COM1 R00 470 R01 470 R02 470 L01 L02 L03 L04 L05 L06 R04 820 SW5 调小 R05 3K6 SW4 炒菜/煎炸 R06 6K8 SW3 调大 R07 12K SW2 火锅 R08 30K SW1 定时 显示板 SW6 开/关 1 2 3 4 5 6 7 8 CN1 XH-8A +5V KEY L0 L1 L2 COM0 COM1 R706 47K R119 15K R216 10K* +5V IC701 R707 10K C706 104 +5 C104 102Z 5分钟 30分钟 60分钟 120W 1000W 600W 火锅 1400W 1900W 炒菜/煎炸 C302 301 名 称： 页 次： 批准： PCB图号 ： 制图： 审核： 2006.07.05 电 磁 炉 事 业 部 原理图号： 1/页 日 期： A0 A0 家电维修资料网 www. 520101. com
