F601 15 吋液晶电视说明书

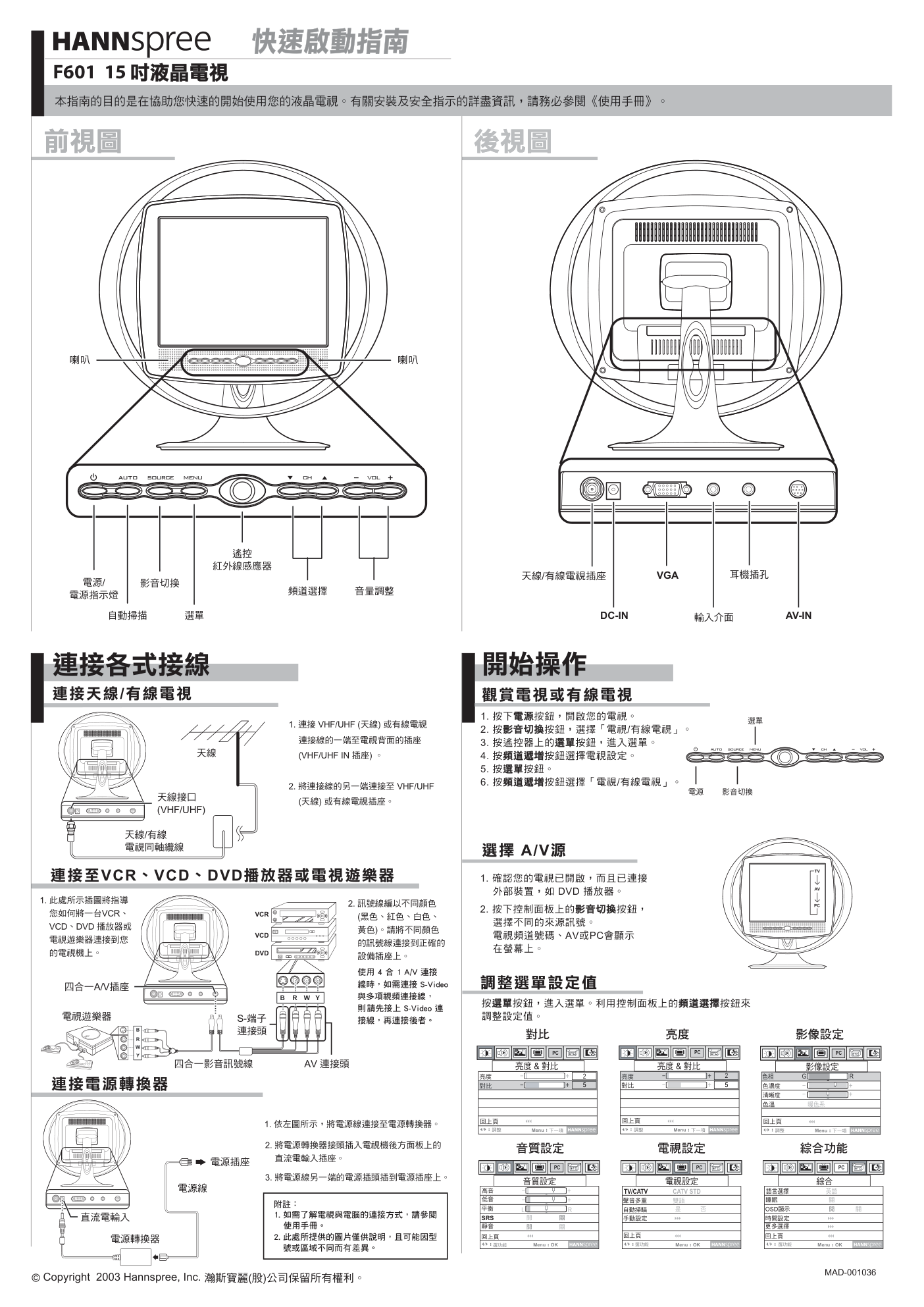

MAD-001036 F601 15 吋液晶電視 快速啟動指南 前視圖 前視圖 後視圖 後視圖 開始操作 觀賞電視或有線電視 連接各式接線 連接天線/有線電視 選擇 A/V源 連接至VCR、VCD、DVD播放器或電視遊樂器 連接電源轉換器 調整選單設定值 按選單按鈕，進入選單。利用控制面板上的頻道選擇按鈕來 調整設定值。 綜合功能 音質設定 電視設定 PC 影像設定 回上頁 調整 Menu 下一項 G R 色相 暖色系 PC 音質設定 Menu OK L R PC 電視設定 Menu OK TV/CATV CATV STD 對比 亮度 & 對比 亮度 對比 回上頁 調整 Menu 下一項 2 5 PC 亮度 亮度 & 對比 亮度 對比 回上頁 調整 Menu 下一項 2 5 PC PC 綜合 Menu OK 語言選擇 英語 影像設定 色濃度 清晰度 色溫 睡眠 OSD顯示 時間設定 更多選擇 選功能 回上頁 關 開 關 聲音多重 自動掃瞄 手動設定 是 否 雙語 選功能 回上頁 高音 低音 平衡 SRS 靜音 回上頁 開 開 關 關 選功能 2. 按下控制面板上的影音切換按鈕， 選擇不同的來源訊號。 電視頻道號碼、AV或PC會顯示 在螢幕上。 1. 確認您的電視已開啟，而且已連接 外部裝置，如 DVD 播放器。 電源 選單 影音切換 本指南的目的是在協助您快速的開始使用您的液晶電視。有關安裝及安全指示的詳盡資訊，請務必參閱《使用手冊》。 AV 連接頭 四合一影音訊號線 電視遊樂器 直流電輸入 電源轉換器 電源線 電源插座 天線 天線接口 (VHF/UHF) 天線/有線 電視同軸纜線 四合一A/V插座 S-端子 連接頭 1. 連接 VHF/UHF (天線) 或有線電視 連接線的一端至電視背面的插座 (VHF/UHF IN 插座) 。 2. 將連接線的另一端連接至 VHF/UHF (天線) 或有線電視插座。 1. 此處所示插圖將指導 您如何將一台VCR、 VCD、DVD 播放器或 電視遊樂器連接到您 的電視機上。 2. 訊號線編以不同顏色 (黑色、紅色、白色、 黃色)。請將不同顏色 的訊號線連接到正確的 設備插座上。 1. 依左圖所示，將電源線連接至電源轉換器。 2. 將電源轉換器接頭插入電視機後方面板上的 直流電輸入插座。 3. 將電源線另一端的電源插頭插到電源插座上。 Copyright 2003 Hannspree, Inc. 1. 按下電源按鈕，開啟您的電視。 2. 按影音切換按鈕，選擇「電視/有線電視」。 3. 按遙控器上的選單按鈕，進入選單。 4. 按頻道遞增按鈕選擇電視設定。 5. 按選單按鈕。 6. 按頻道遞增按鈕選擇「電視/有線電視」。 影音切換 頻道選擇 音量調整 遙控 紅外線感應器 選單 電源/ 電源指示燈 自動掃描 喇叭 喇叭 天線/有線電視插座 耳機插孔 輸入介面 DC-IN AV-IN VGA AV PC VCR DVD VCD
