三洋IC-14FZ电磁炉（新版）电路图

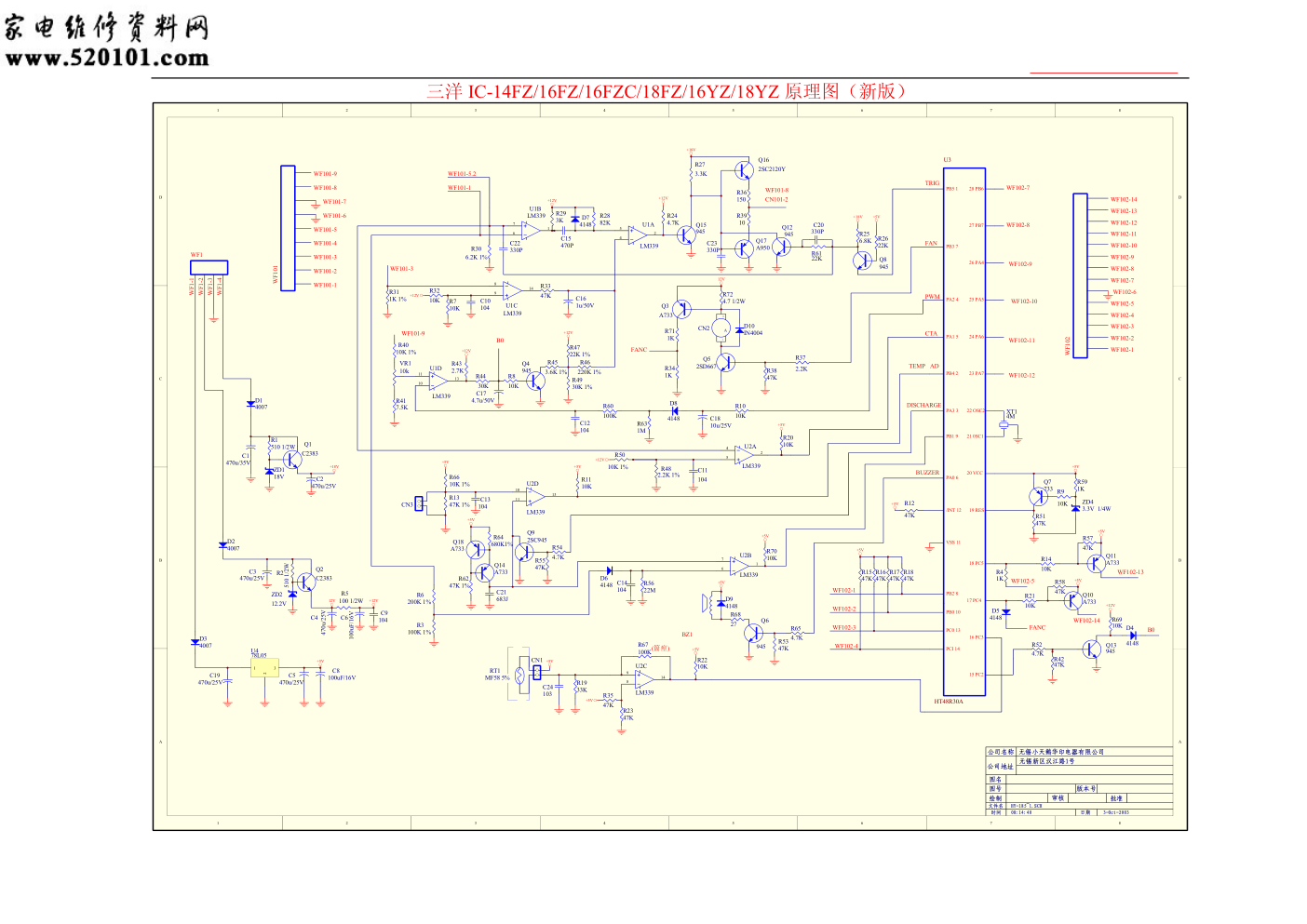

三洋 IC-14FZ/16FZ/16FZC/18FZ/16YZ/18YZ 原理图（新版） 1 2 3 4 5 6 7 8 A B C D 8 7 6 5 4 3 2 1 D C B A 公司名称 公司地址 图号 图名 绘制 文件名 时间 日期 审核 批准 版本号 无锡小天鹅华印电器有限公司 无锡新区汉江路1号 HY-185~1.SCH 08:14:40 3-Oct-2003 D1 4007 D2 4007 D3 4007 C1 470u/35V R1 510 1/2W ZD1 18V Q1 C2383 C2 470u/25V +18V C3 470u/25V R2 510 1/2W ZD2 12.2V Q2 C2383 C4 470u/25V C6 100uF/16V R5 100 1/2W C9 104 12V +12V C19 470u/25V C5 470u/25V C8 100uF/16V +5V 5 4 2 U1A LM339 R28 82K R29 3K D7 4148 C15 470P +12V 7 6 1 U1B LM339 R30 6.2K 1% C22 330P 9 8 14 U1C LM339 R31 1K 1% R7 10K R32 10K +12V C10 104 R33 47K C16 1u/50V R40 10K 1% R41 7.5K VR1 10k 11 10 13 U1D LM339 R43 2.7K R44 30K C17 4.7u/50V R8 10K Q4 945 R45 3.6K 1% R46 220K 1% R47 22K 1% R49 30K 1% +12V +12V 5 4 2 U2A LM339 R50 10K 1% R48 2.2K 1% C11 104 +12V XT1 4M Q7 733 R51 47K R9 10K R59 1K R60 100K D8 4148 R10 10K C12 104 R63 1M C18 10u/25V PWM TRIG R65 4.7K R53 47K Q6 945 R68 27 D9 4148 +5V FAN TEMP AD DISCHARGE R14 10K R20 10K +5V +5V +5V R21 10K +5V Q11 A733 R57 47K Q10 A733 R58 47K R24 4.7K +12V 9 8 14 U2C LM339 WF101-1 WF101-2 WF101-3 WF101-4 WF101-5 WF101-6 WF101-7 WF101-8 WF101-9 WF101 WF102-1 WF102-2 WF102-3 WF102-4 WF102-5 WF102-6 WF102-7 WF102-8 WF102-9 WF102-10 WF102-11 WF102-12 WF102-13 WF102-14 WF102 +18V R37 2.2K R38 47K Q5 2SD667 D10 IN4004 A - + CN2 WF102-7 WF102-8 WF102-9 WF102-10 WF102-11 WF102-12 R18 47K R17 47K R16 47K R15 47K WF102-2 WF102-3 WF102-4 WF102-5 WF101-5.2 WF101-1 WF101-3 WF101-9 WF1-1 WF1-2 WF1-3 WF1 WF102-13 WF102-14 WF1-4 12V R22 10K +5V +5V R26 22K Q8 945 ZD4 3.3V 1/4W R25 6.8K +18V R52 4.7K R42 47K Q13 945 R69 10K +12V D4 4148 B0 B0 R61 22K C20 330P Q12 945 BZ1 +5V +5V Q15 945 Q16 2SC2120Y Q17 A950 R27 3.3K R36 150 R39 10 C23 330P CN101-2 WF101-8 CTA BUZZER R67 100K R19 33K R23 47K R35 47K C24 103 +5V PB5 1 PB3 7 PA0 6 PA2 4 PA1 5 PB4 2 PA3 3 PB1 9 PB2 8 /INT 12 PB0 10 PC0 13 PCI 14 VSS 11 15 PC2 16 PC3 17 PC4 18 PC5 19 RES 20 VCC 21 0SC1 22 OSC2 23 PA7 24 PA6 25 PA5 26 PA4 27 PB7 28 PB6 R11 10K 11 10 13 U2D LM339 C13 104 R66 10K 1% +5V C21 683J Q9 2SC945 R54 4.7K R55 47K +5V R13 47K 1% Q18 A733 Q14 A733 R64 680K1% R62 47K 1% +5V D6 4148 C14 104 7 6 1 U2B LM339 R56 22M R12 47K WF102-1 R70 10K +5V HT48R30A U3 R4 1K +5V 1 3 2 U4 78L05 CN3 RT1 MF58 5% CN1 R6 200K 1% R3 100K 1% D5 4148 FANC R72 4.7 1/2W Q3 A733 R71 1K R34 1K FANC (箇痙)
