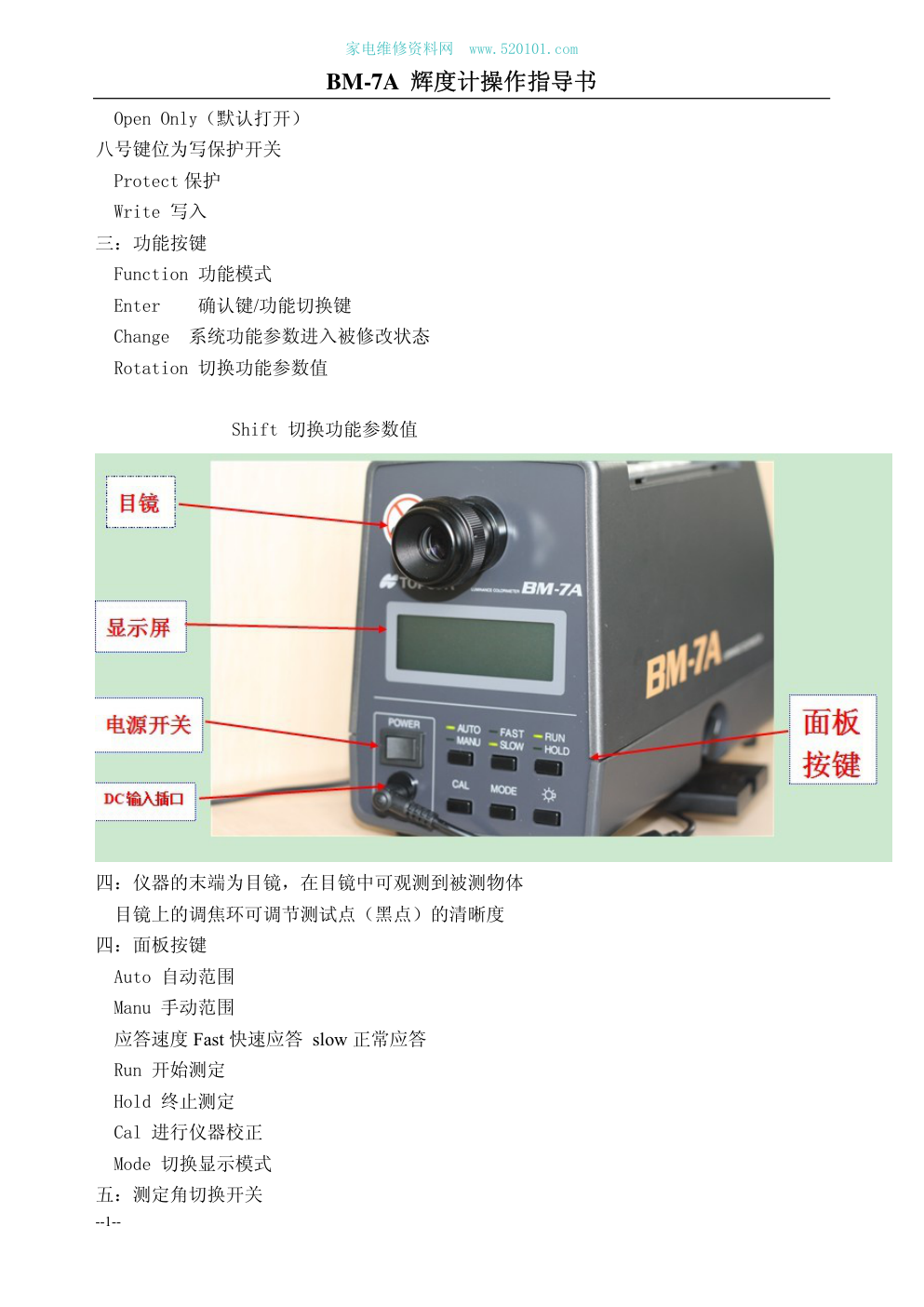

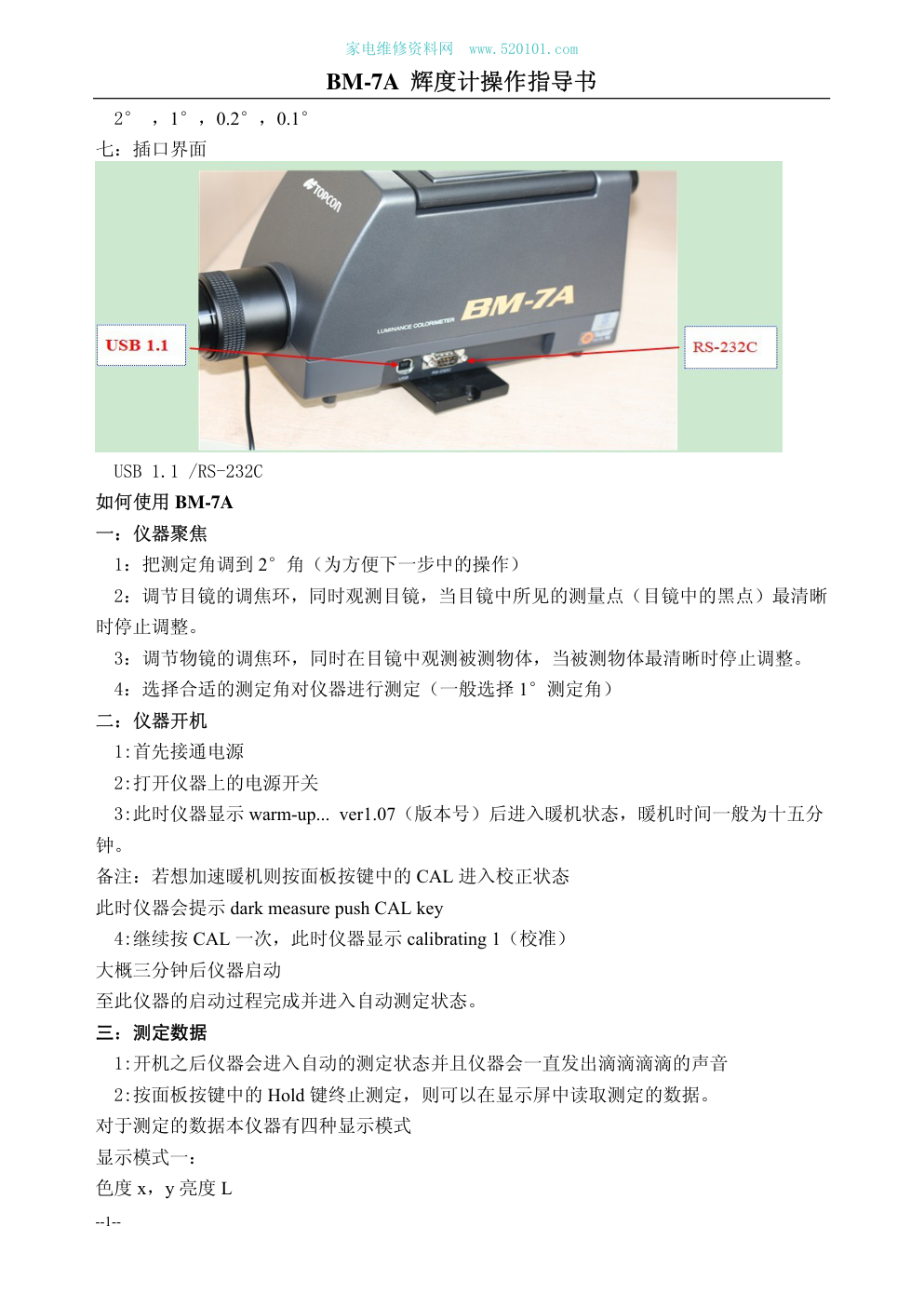

BM-7A 辉度计操作指导书 --1-- 一：硬件介绍 一：物镜仪器的前端是物镜，物镜前端至被测物体的测量距 离是 350mm~∞一般设定距 离为 500mm，物镜上的调焦环可以调节仪器与物体的聚焦。 二：肩部拨位开关： 一号键位是调节仪器的本地和远程模式 Local 本地模式为测量的数据直接显示在仪器的显示屏上 Remote 远程模式为当仪器连接电脑的时候测量数据会传输到电脑的测试软件上。 二号键位是调节仪器的数据传输端口 USB 传输端口 RS-232C 传输端口 三号键位是被测物的选择 Source 测定光源（默认值） Object 测定物体 四号键位是调节测量取值模式 ABS 绝对值测量（默认值） DIF 差值测量 五号键位调节修正系数组 Factor A Factor B 六号键位为保留键位 Open Only（默认打开） 七号键位为保留键位 家电维修资料网 www.520101.com BM-7A 辉度计操作指导书 --1-- Open Only（默认打开） 八号键位为写保护开关 Protect 保护 Write 写入 三：功能按键 Function 功能模式 Enter 确认键/功能切换键 Change 系统功能参数进入被修改状态 Rotation 切换功能参数值 Shift 切换功能参数值 四：仪器的末端为目镜，在目镜中可观测到被测物体 目镜上的调焦环可调节测试点（黑点）的清晰度 四：面板按键 Auto 自动范围 Manu 手动范围 应答速度 Fast 快速应答 slow 正常应答 Run 开始测定 Hold 终止测定 Cal 进行仪器校正 Mode 切换显示模式 五：测定角切换开关 家电维修资料网 www.520101.com BM-7A 辉度计操作指导书 --1-- 2° ，1°，0.2°，0.1° 七：插口界面 USB 1.1 /RS-232C 如何使用 BM-7A 一：仪器聚焦 1：把测定角调到 2°角（为方便下一步中的操作） 2：调节目镜的调焦环，同时观测目镜，当目镜中所见的测量点（目镜中的黑点）最清晰 时停止调整。 3：调节物镜的调焦环，同时在目镜中观测被测物体，当被测物体最清晰时停止调整。 4：选择合适的测定角对仪器进行测定（一般选择 1°测定角） 二：仪器开机 1:首先接通电源 2:打开仪器上的电源开关 3:此时仪器显示 warm-up... ver1.07（版本号）后进入暖机状态，暖机时间一般为十五分 钟。 备注：若想加速暖机则按面板按键中的 CAL 进入校正状态 此时仪器会提示 dark measure push CAL key 4:继续按 CAL 一次，此时仪器显示 calibrating 1（校准） 大概三分钟后仪器启动 至此仪器的启动过程完成并进入自动测定状态。 三：测定数据 1:开机之后仪器会进入自动的测定状态并且仪器会一直发出滴滴滴滴的声音 2:按面板按键中的 Hold 键终止测定，则可以在显示屏中读取测定的数据。 对于测定的数据本仪器有四种显示模式 显示模式一： 色度 x，y 亮度 L 家电维修资料网 www.520101.com BM-7A 辉度计操作指导书 --1-- 显示模式二: 色度 U' V' 亮度 L 显示模式三： 三色值 X Y Z 显示模式四： 相关色温 Tc 偏差 duv 亮度 L Mode 键可切换显示模式 四：显示数据介绍 显示模式一：显示屏上部分 F 1.0/2.0/0.2/0.1 此部分显示的为测定数据时的测定角 ABS/DIF 分别对应绝对值测定和差值测定 K00 表示无补正系数（补正系数号为 01~10） G00-0 表示无补正系数组（补正系数组为 01~10/1-5） 下面则显示的为 xy 色坐标 亮度 L 的值 4.268*10°（4.268 乘以 10 的零次幂）cd/m 2 五：功能界面 在测量终止的状态下，可点击 Function 进入功能模式 1: Factor number 系数号 点击 Enter 键切换到下一显示 2: Factor group 系数组 点击 Enter 键切换到下一显示 3: Measuring range 测定范围 X2：range a（1-5） Y：range a（1-5） Z：range a（1-5） 家电维修资料网 www.520101.com
