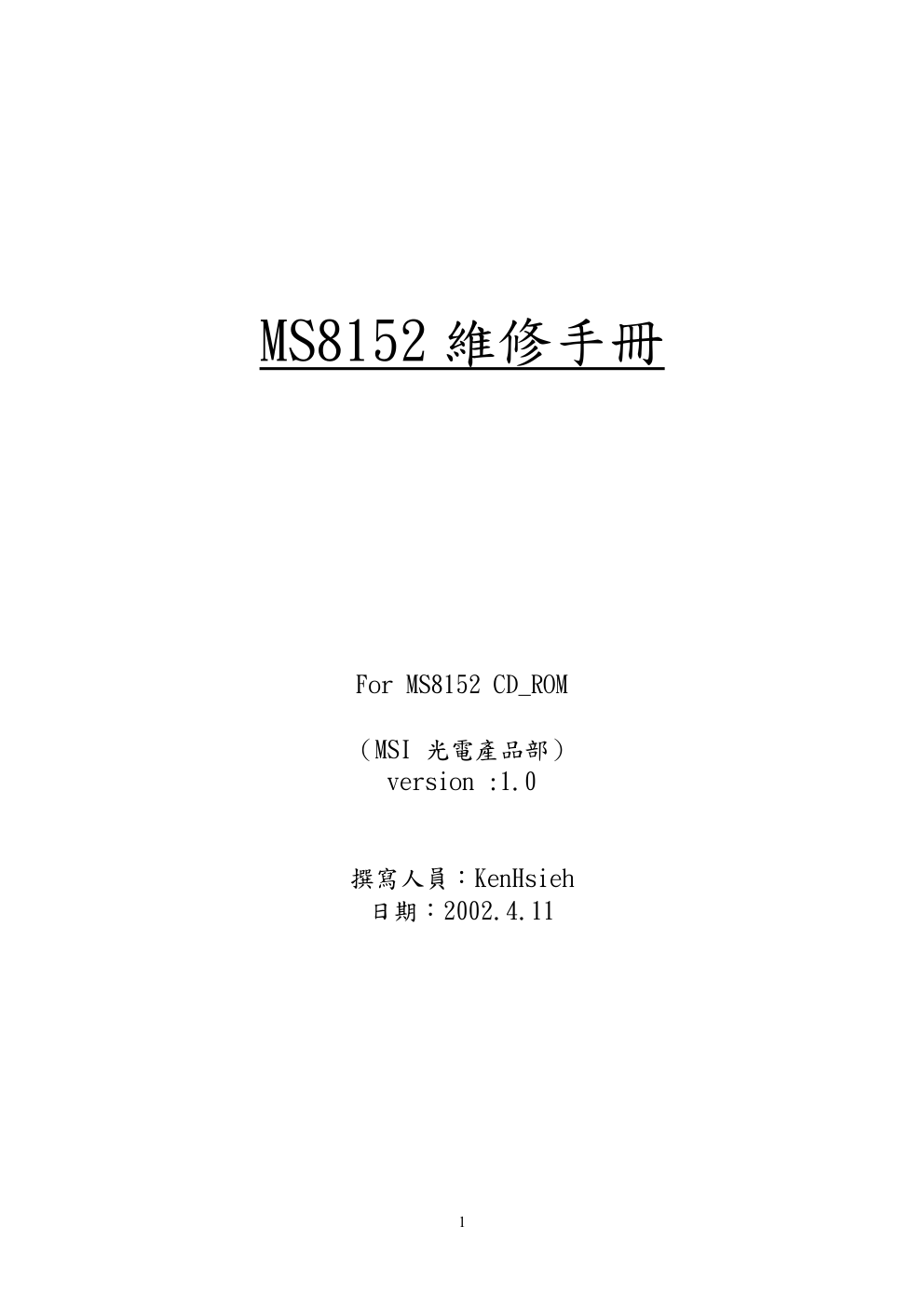

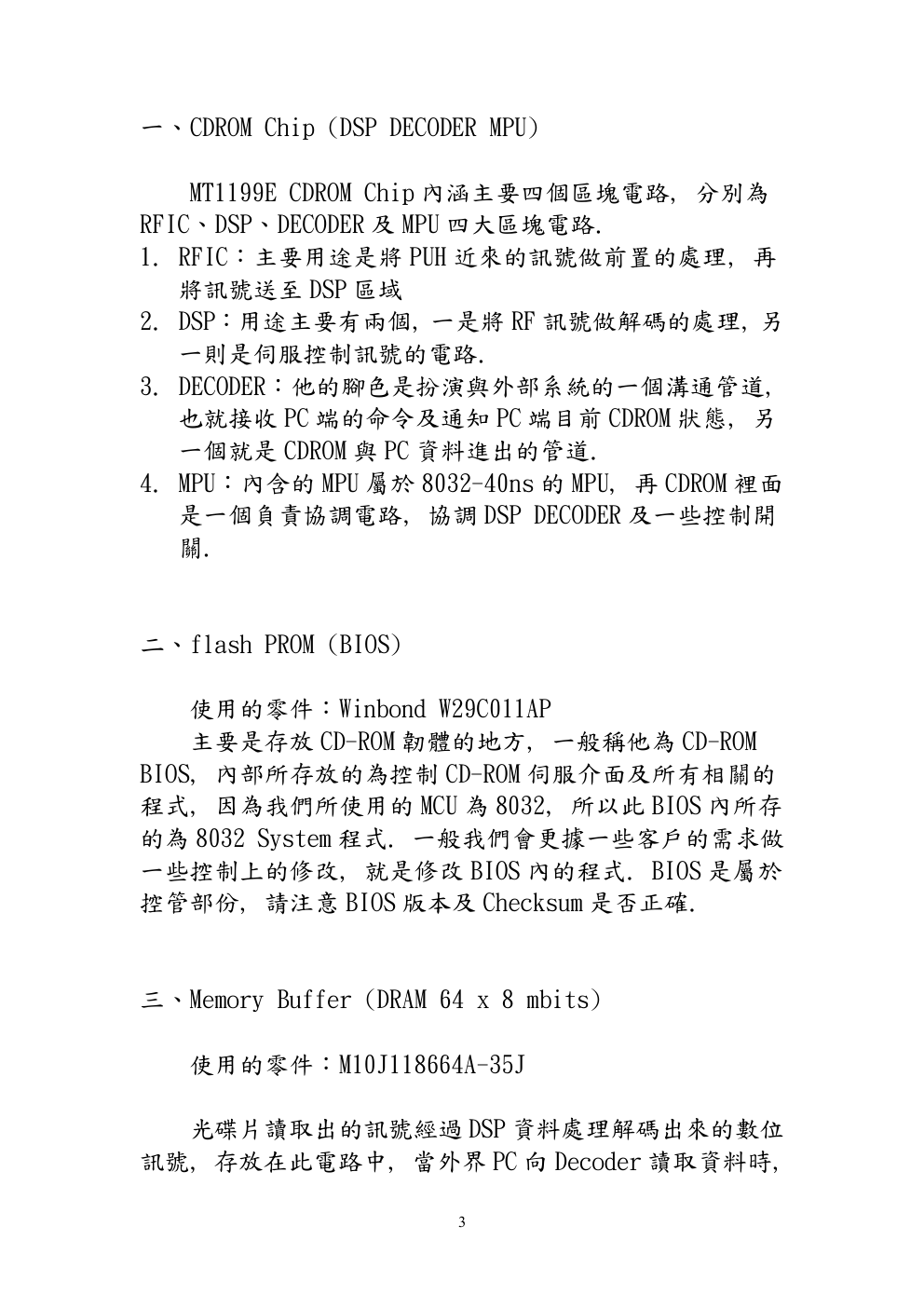

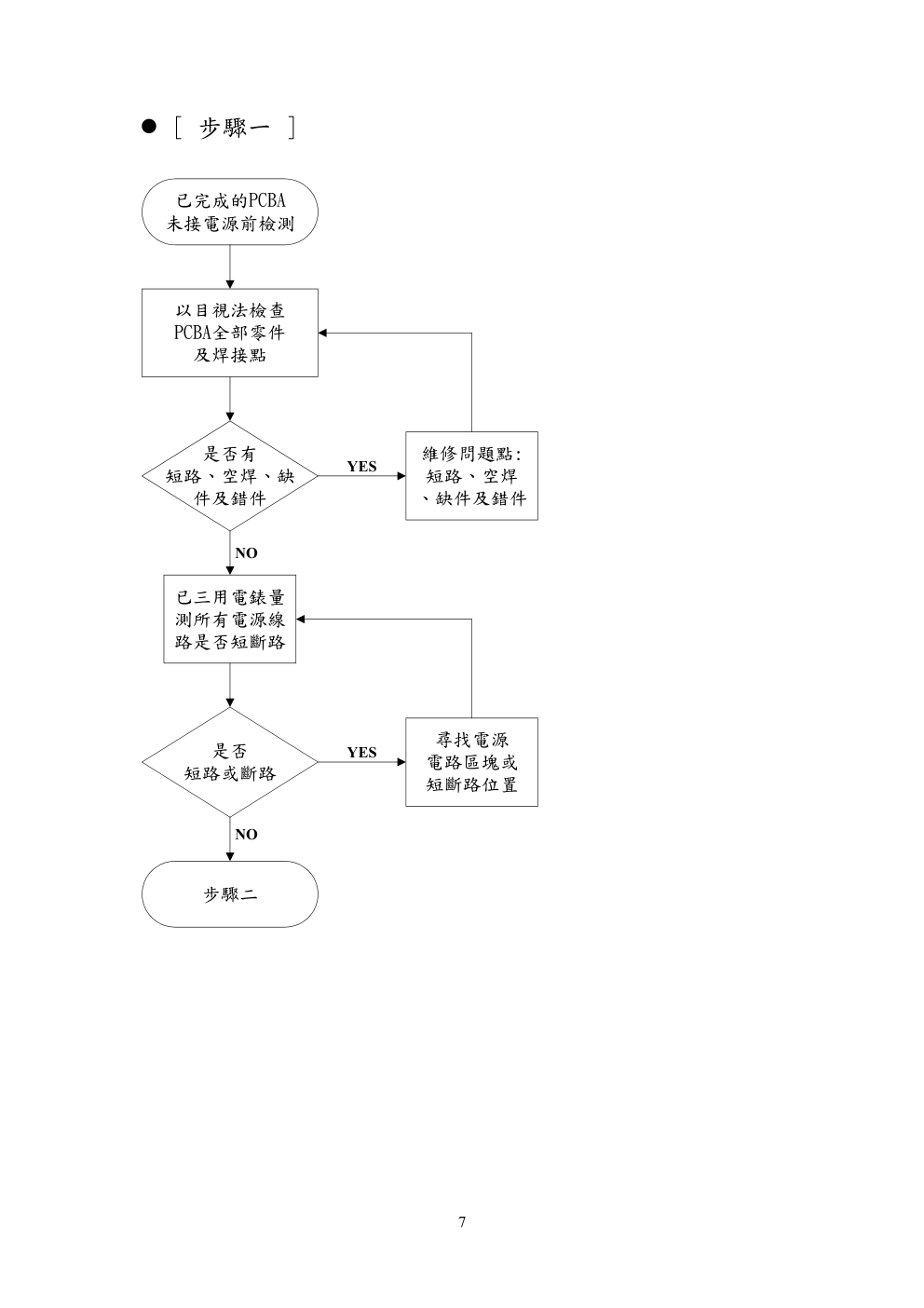

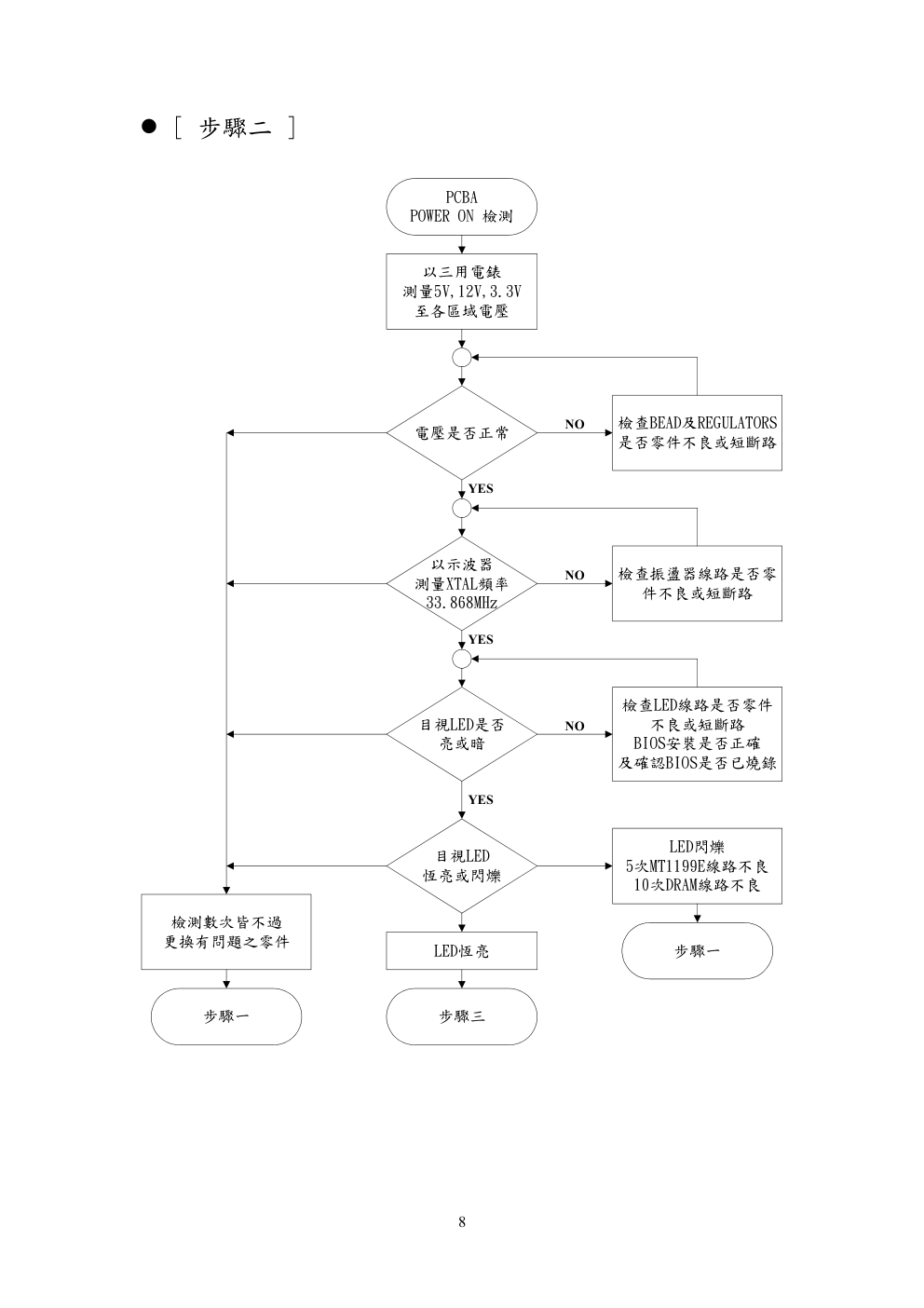

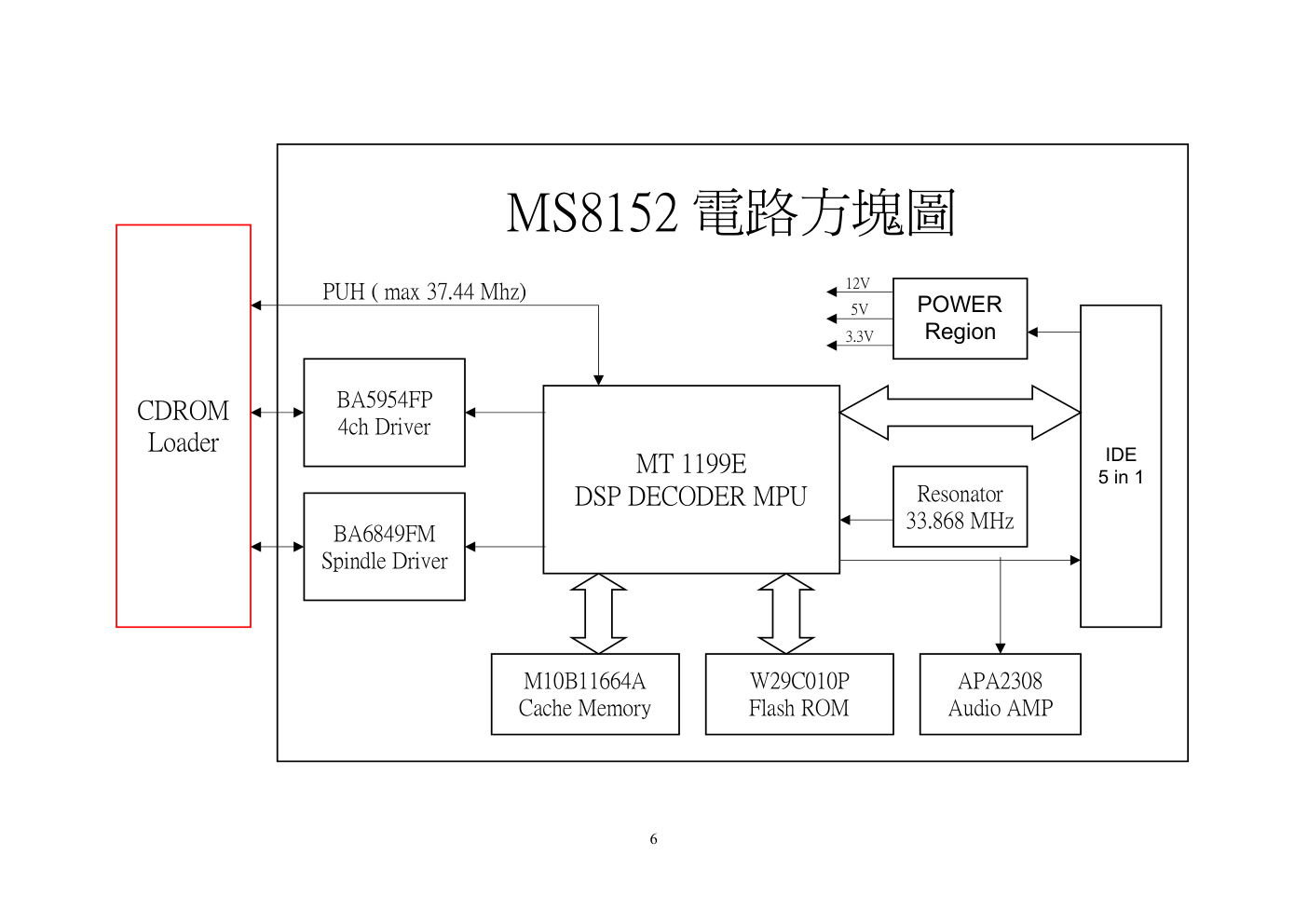

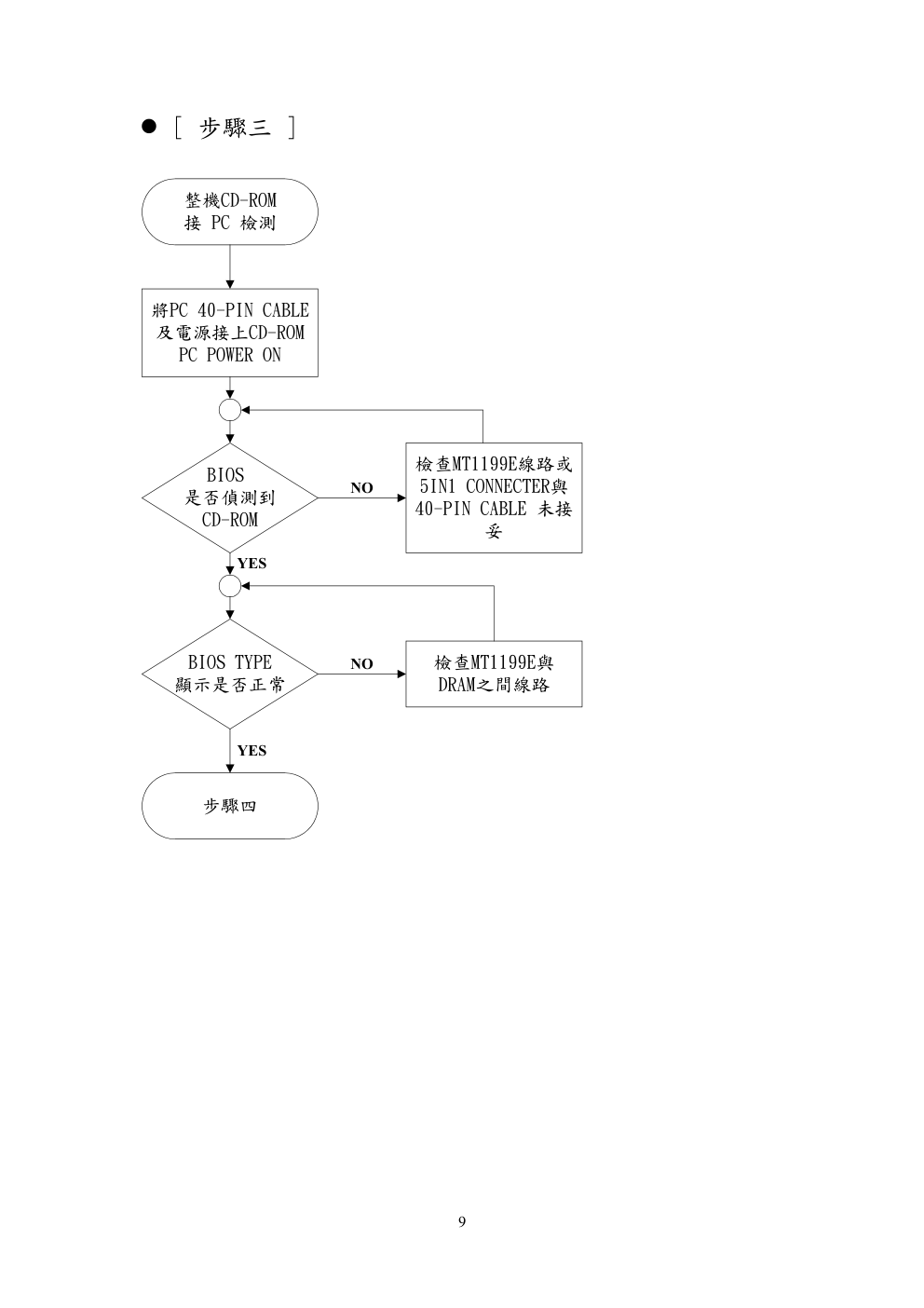

MS8152 維修手冊 For MS8152 CD_ROM （MSI 光電產品部） version :1.0 撰寫人員：KenHsieh 日期：2002.4.11 1 [ 電控組件 ] CDROM Chip (RFIC DSP DECODER MPU) MT1199E Read Only Memory (Flash ROM) W29C011AP Cache Buffer RAM (64Kx8bits) M10B11664A-35J 4-ch Power Driver BA5954FP Spindle Motor Driver BA6849FM Audio amp APA2308 POWER REGION DC 12V 5V 3.3V MT1199E W29C011AP M10B11664A-35J BA5954FP BA6849FM APA2308 2 一、 CDROM Chip (DSP DECODER MPU) MT1199E CDROM Chip 內涵主要四個區塊電路, 分別為 RFIC、DSP、DECODER 及 MPU 四大區塊電路. 1. RFIC：主要用途是將 PUH 近來的訊號做前置的處理, 再 將訊號送至 DSP 區域 2. DSP：用途主要有兩個, 一是將 RF 訊號做解碼的處理, 另 一則是伺服控制訊號的電路. 3. DECODER：他的腳色是扮演與外部系統的一個溝通管道, 也就接收 PC 端的命令及通知 PC 端目前 CDROM 狀態, 另 一個就是 CDROM 與 PC 資料進出的管道. 4. MPU：內含的 MPU 屬於 8032-40ns 的 MPU, 再 CDROM 裡面 是一個負責協調電路, 協調 DSP DECODER 及一些控制開 關. 二、 flash PROM (BIOS) 使用的零件：Winbond W29C011AP 主要是存放 CD-ROM 韌體的地方, 一般稱他為 CD-ROM BIOS, 內部所存放的為控制 CD-ROM 伺服介面及所有相關的 程式, 因為我們所使用的 MCU 為 8032, 所以此 BIOS 內所存 的為 8032 System 程式. 一般我們會更據一些客戶的需求做 一些控制上的修改, 就是修改 BIOS 內的程式. BIOS 是屬於 控管部份, 請注意 BIOS 版本及 Checksum 是否正確. 三、Memory Buffer (DRAM 64 x 8 mbits) 使用的零件：M10J118664A-35J 光碟片讀取出的訊號經過 DSP 資料處理解碼出來的數位 訊號, 存放在此電路中, 當外界 PC 向 Decoder 讀取資料時, 3 Decoder 會從此電路將資料讀入在送給 PC 端.也就是說碟片 的資料讀出之後是先放入 RAM 中, 再由 RAM 中讀取出. 四、4-ch Power Driver 使用的零件：ROHM BA5954FP Power Driver主要控制CD-ROM上2組線圈及2組 Motor, 所以一般又稱為 4-channel Driver IC,四組線圈分別為 Foucs 、Track、Sled Motor 及 Tray In/Out Motor. 1. Foucs 線圈是在光學讀取頭上一組控制 Lens 垂直移 動方向的線圈. 主要是能夠控制此 Foucs 線圈, 將雷射 光束很精確的打在光碟片的反射層上. 2. Track 線圈是在光學讀取頭上一組控制 Lens 水平移 動方向的線圈. 主要是能夠控制此 Track 線圈, 將雷射 光束很精確的鎖在光碟片上記錄軌道上. 3. Sled Motor 主要是移動光學讀取頭在光碟片有效儲 存資料的範圍上移動. 另外在做資料大距離循軌的動 作 Seek 時, 此時就會驅動 Sled Motor 來帶動整個 Sled System, 使光學頭大距離水平移動. 4. Tray In/Out Motor 主要是傳動承載光碟片 Tray 盤 做進出動作. 五、Spindle Motor Driver 使用的零件：BA6849FM 此 Driver IC 最主要是控制 CD-ROM 主馬達的定速轉動、 加速及減速的功能, 以目前 MS8152 52x CD-ROM 來說, 在讀 一般資料碟片時, DSP 伺服控制電路會控制此 IC 會將主馬達 加速到 10400rpm 轉速, 此電路為 CD-ROM 中最消耗功率的部 4 分. 六、Audio AMP 使用的零件：APA2308 CD-ROM 讀取 Audio Disc ( 音樂 CD ), DSP 會將 RF 訊 號解碼後送至 Audio IC, 此 IC 會將訊號做放大在送至 PhoneJack, 將耳機或喇叭插入 PhoneJack 就可以聽到音樂. 但是一般給 PC 音效卡的訊號視同一組訊號, 但是它並不會 透過 Audio IC 做放大的處理. 七、POWER REGION (DC 12V、5V、3.3V) 以 DESTOP CDROM 主要電源來自 PC 端 POWER CORE, 以 12V 及 5V 為主, 因 MT1199E 大部份線路使用 3.3V 系統, 所 以我們在利用 Regulator 元件做降壓, 將 5V 轉成 3.3V, 以 目前 MS8152 就使用 DC 12V、5V、3.3V 三個電源系統. 5 MT 1199E DSP DECODER MPU BA5954FP 4ch Driver APA2308 Audio AMP IDE 5 in 1 M10B11664A Cache Memory W29C010P Flash ROM CDROM Loader BA6849FM Spindle Driver MS8152 電路方塊圖 Resonator 33.868 MHz PUH ( max 37.44 Mhz) POWER Region 12V 5V 3.3V 6 � [ 步驟一 ] 以目視法檢查 PCBA全部零件 及焊接點 已完成的PCBA 未接電源前檢測 是否有 短路、空焊、缺 件及錯件 維修問題點: 短路、空焊 、缺件及錯件 是否 短路或斷路 步驟二 尋找電源 電路區塊或 短斷路位置 YES YES 已三用電錶量 測所有電源線 路是否短斷路 NO NO 7 � [ 步驟二 ] 以三用電錶 測量5V,12V,3.3V 至各區域電壓 PCBA POWER ON 檢測 電壓是否正常 檢查BEAD及REGULATORS 是否零件不良或短斷路 目視LED是否 亮或暗 步驟三 檢查LED線路是否零件 不良或短斷路 BIOS安裝是否正確 及確認BIOS是否已燒錄 NO NO 以示波器 測量XTAL頻率 33.868MHz YES YES YES 檢查振盪器線路是否零 件不良或短斷路 NO 目視LED 恆亮或閃爍 LED閃爍 5次MT1199E線路不良 10次DRAM線路不良 步驟一 LED恆亮 檢測數次皆不過 更換有問題之零件 步驟一 8 � [ 步驟三 ] 將PC 40-PIN CABLE 及電源接上CD-ROM PC POWER ON 整機CD-ROM 接 PC 檢測 BIOS 是否偵測到 CD-ROM 檢查MT1199E線路或 5IN1 CONNECTER與 40-PIN CABLE 未接 妥 NO YES BIOS TYPE 顯示是否正常 步驟四 YES 檢查MT1199E與 DRAM之間線路 NO 9 � [ 步驟四 ] 將PCBA與LOADER 組裝完成接上電源 POWER ON PCBA+LOADER POWER ON檢測 TRAY IN / OUT 是否正常 檢查BA5954FP線路 或WAFER2-PIN CONNECTER未接妥或 檢查MT1199E相關線路 PICKUP LENS是否上下 移動 檢查2SB1132 線路或17-PIN FPC CONNECTER 未接妥 NO YES PICKUP 是否回到 最內圈 步驟五 LASER DIODE 是否 ON / OFF YES YES YES 檢查BA5954FP線路或 WAFER 2-PIN CONNECTER未接妥或 檢查MT1199E相關線路 檢查BA5954FP 線路或17-PIN FPC CONNECTER 未接妥 NO NO NO 10 � [ 步驟五 ] 將PCBA與LOADER組裝 完成接上電源 POWER ON TRAY IN POWER ON INSERT MSI TEST DISC 觀察DISC 轉動狀態 檢查BA6849FM線路或 11-PIN FPC CONNECTER 未接妥 YES 檢查APA2308 AUDIO AMP 線路 不轉 FOUCS 鎖不上檢查 MT1199E FOUCS 線路 TRACK 鎖不上檢查 MT1199E TRACK 線路 輕微轉動 轉動一下 停止RETRY 幾次後停止 PUSH PLAY KEY 持續轉動 耳插是否 有音樂輸出 再多按 幾次PLAY KEY是 否會跳軌 檢查BA5954F 與 MT1199E SLED 線路 步驟六 YES NO NO 重新TRAY IN / OUT 11 � [ 步驟六 ] INSERT MSI TEST DISC 進入作業系統 檔案總管 是否看到 CD-ROM CD-ROM DEVICE DRIVER 是否正確 NO 點選CDROM 是否看到DISC 內容 步驟八 YES 測試 PERFORMANCE 是否正常 須再近一步測試 判斷PCBA或LOADER 的問題 NO YES YES NO 步驟七 12 � [ 步驟七 ] 將PCBA與LOADER 拆開個別檢測 MMT測試 PERFORMANCE 不正常CDROM PCBA LOADER 以一台好的LOADER 與PCBA組裝測試 以一片好的PCBA 與LOADER組裝測試 測試 PERFORMANCE 是否正常 測試 PERFORMANCE 是否正常 PERFORMANCE 正常 PCBA為良品 PERFORMANCE 正常 LOADER為良品 PERFORMANCE 不正常 判斷LOADER 不良問題 PERFORMANCE 不正常重新 做PCBA檢測 步驟一 送回線上 重新組裝 送回線上 重新組裝 LOADER維修 YES YES NO NO 13 � [ 步驟八 ] INSERT MSI TEST DISC TO CDROM MMT TEST PROGRAM 測試 判斷CDROM Model NO.是否 正確 CD-ROM Model NO. 版本不正確 更換正確BIOS版本 NO 測試 DATA RATE 正常 檢修完成 YES 測試 SEEK TIME 正常 MSI TEST DISC 更換無效 NO YES YES 步驟七 將CDROM接在測試 電腦上RUN MMT 更換 MSI TEST DISC MMT測試 PRFORMANCE ALL PASS NO NO NO 14 � [ 注意事項 ] 更換有問題元件 各步驟檢測時 處理後皆無效 更換元件 後是否正常 更換元件後不正常 請勿在更換以免 造成正常元件的浪費 NO YES 更換元件後正常 步驟一 同一批PCBA更換相同 元件數量太多時 將不良元件交由 工程部門分析 將不良PCBA交由 工程部門分析 ◎維修站設施及人員請做好 ESD 防護措施, 以免對 PCBA 或 LOADER PUH 造成毀壞. ◎維修站維修人員需準備一片好的 PCBA 及一台正常 LOADER, 如遇到光碟機可以正常工作, 但在 Performance 無法達到 的狀況下, 可以用交叉方式驗證, 採步驟七方法, 以便過 濾 PCBA、LOADER 及相容性的問題。 ◎維修站維修人員發現相同不良問題發生次數過多時請立 即反應。 ◎MSI CD TEST DISC 需預防刮傷或直接接觸碟片讀取面, 如 有刮傷及污點請立即更換, 以避免測試碟片不良造成測試 不良情況發生。 15 MMT ERROR CODE Fail Code 說明 處理狀況 F1 Model Name 不正常 步驟八 F2 軔體版本不正確 步驟八 找不到光碟機 F3 Drive not fount 步驟八 F4 托盤 退出/收入 動作失敗 Tray open/close failure 步驟四 光碟機啟始動作失敗 F5 Drive initialize failure 步驟五 F6 內軌傳輸率在測試中失敗 Inside Transfer Rate Fail 步驟七 F7 最大傳輸率在測試中失敗 Transfer Rate too low 步驟七 F8 隨機衝程，任單一次 Access 失 敗或超過時間。 Random stroke, Any Access Time at once over or failure. 步驟七 F9 全衝程，任單一次 Access 失敗 或超過時間。 Full stroke, Any Access Time at once over or failure. 步驟七 F10 播放音樂失敗 Play audio Error 步驟五 F11 Line Out 聲音輸出不良 Lineout Output Error 步驟五 內軌傳輸率太慢 FA. Inside Transfer Rate too low 採用 Go, Non Go 兩種標準。 Non Go � 步驟七 FB. 最大傳輸率太慢 Transfer Rate too low 1. 採用 Class A, B, Fail(Non Go)四 種標準。 2. Class A, B 可以出貨，不須檢修。 3. Fail 是更低於上述兩種種標準，卻 通過測試，故不可出貨，必須要重新檢 修。 4. Class A, B 不秀出 Code，而 Fail 需秀出 FailCode。 5. Class B & Fail � 步驟七 隨機衝程，平均讀取時間太慢 FC. Random Stroke, Access Time too low 採用 Class A, B, Fail 三種標準。 Class B & Fail � 步驟七 全衝程，平均讀取時間太慢 FD. Full Stroke, Access Time too low 採用 Go, Non Go 兩種標準。 Non Go � 步驟七 16 � [ 備註 ] 維修手冊須靠生產作業平時累積不良情況及維修情況 的記錄, 將資料整理後加入手冊當中, 以方便日後維修人 員快速的維修。 17
