安桥ONKYO DV-S353 DVD播放器维修手册

分类:电子电工 日期: 点击:0
安桥ONKYO DV-S353 DVD播放器维修手册-0 安桥ONKYO DV-S353 DVD播放器维修手册-1 安桥ONKYO DV-S353 DVD播放器维修手册-2 安桥ONKYO DV-S353 DVD播放器维修手册-3 安桥ONKYO DV-S353 DVD播放器维修手册-4 安桥ONKYO DV-S353 DVD播放器维修手册-5 安桥ONKYO DV-S353 DVD播放器维修手册-6 安桥ONKYO DV-S353 DVD播放器维修手册-7 安桥ONKYO DV-S353 DVD播放器维修手册-8 安桥ONKYO DV-S353 DVD播放器维修手册-9

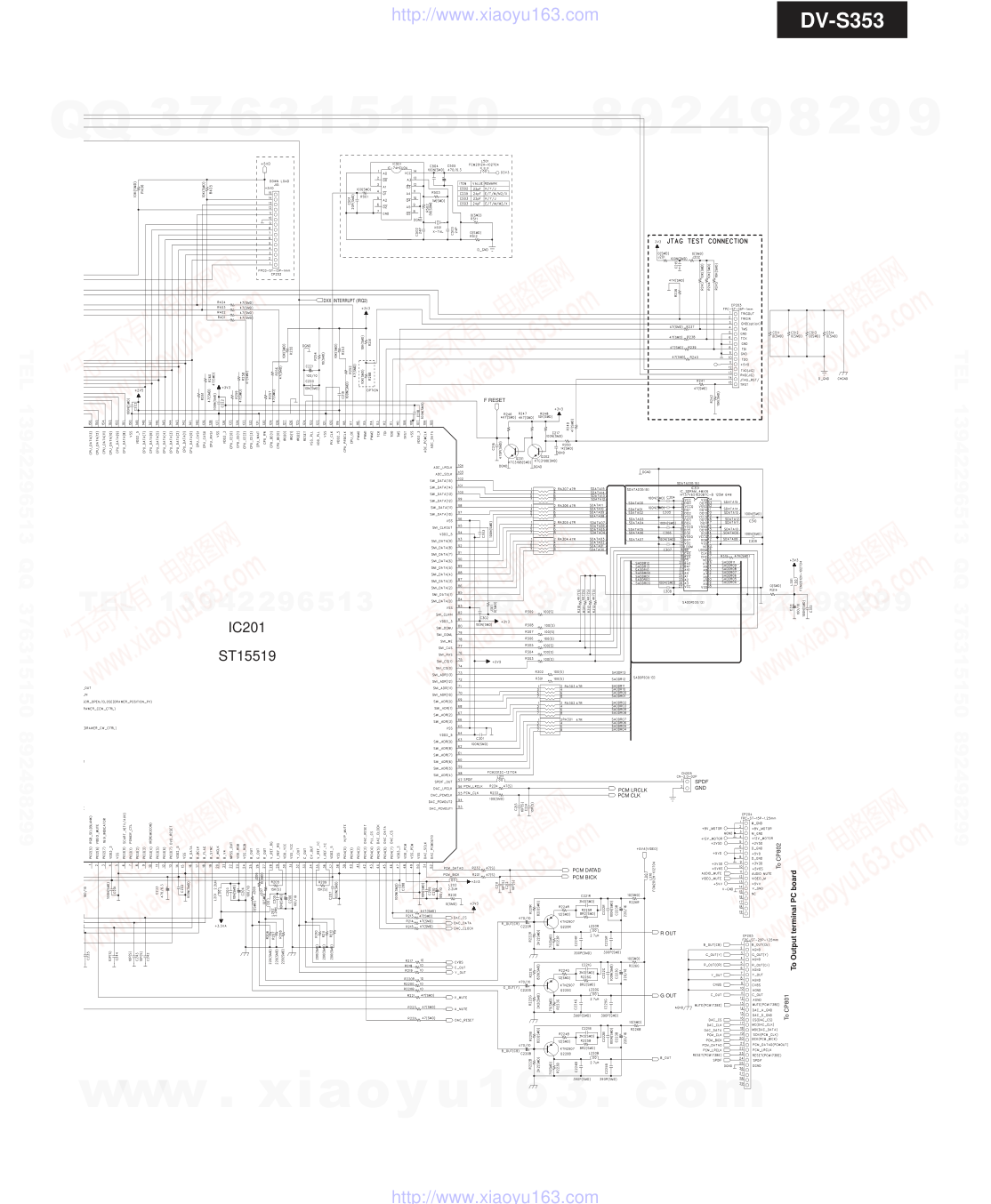

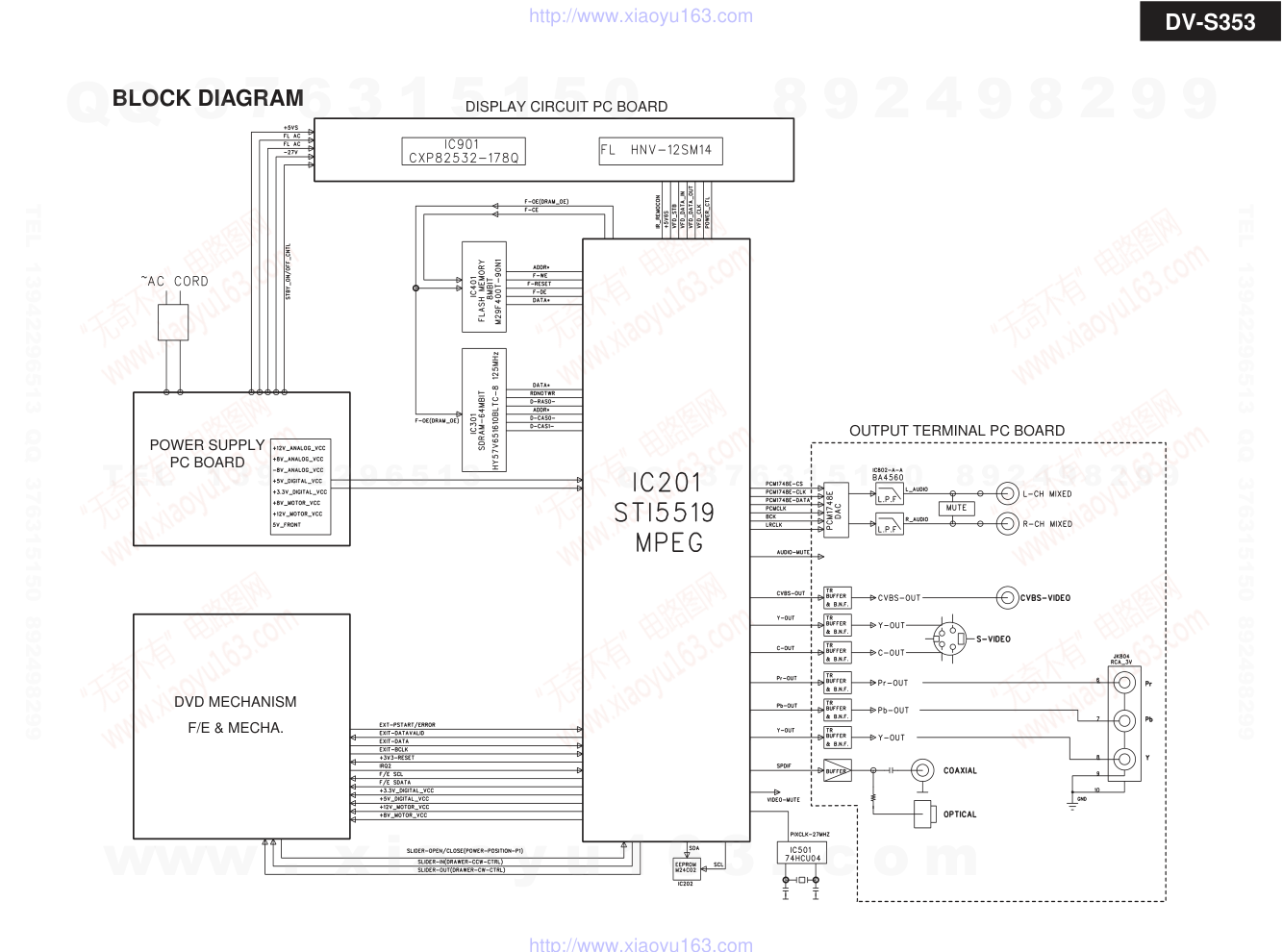

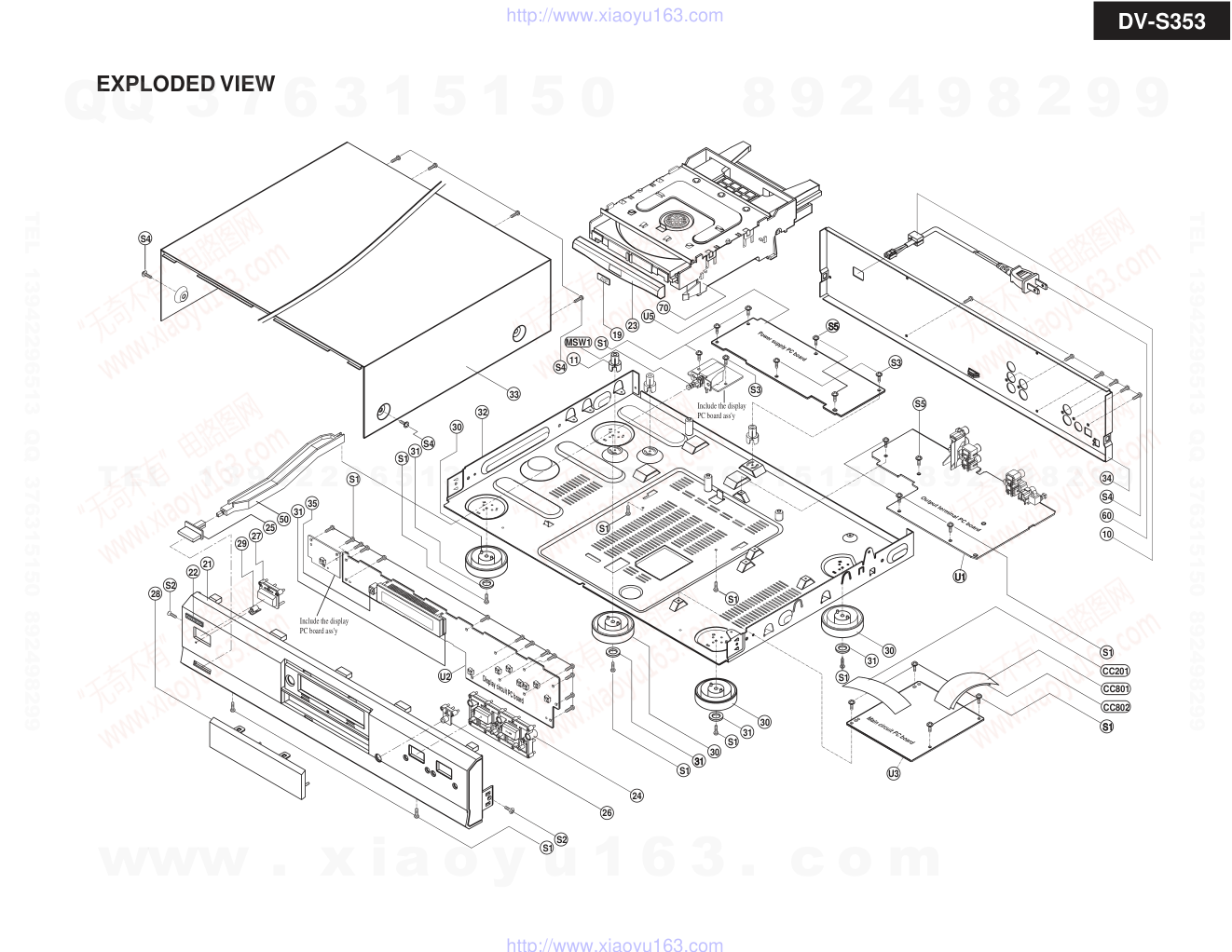

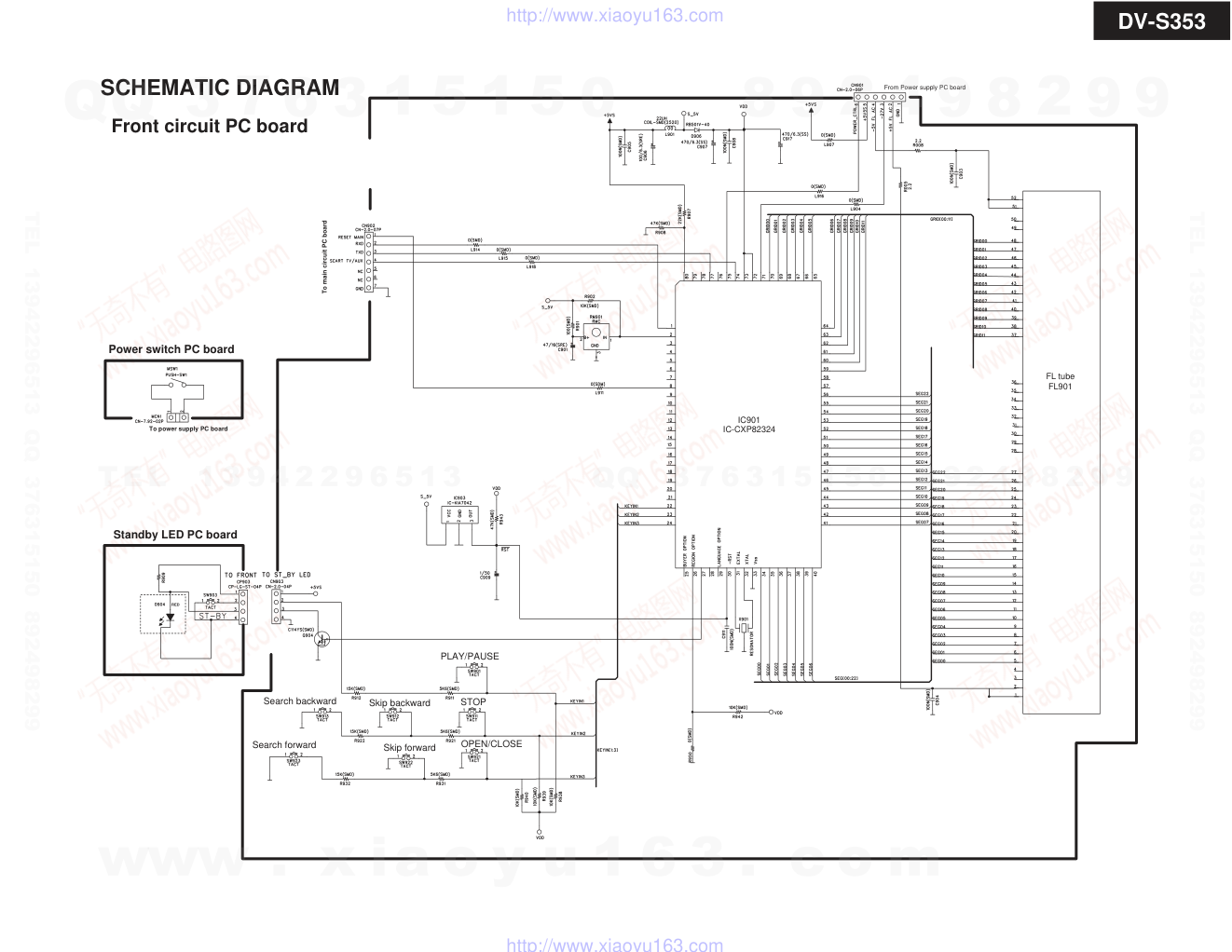

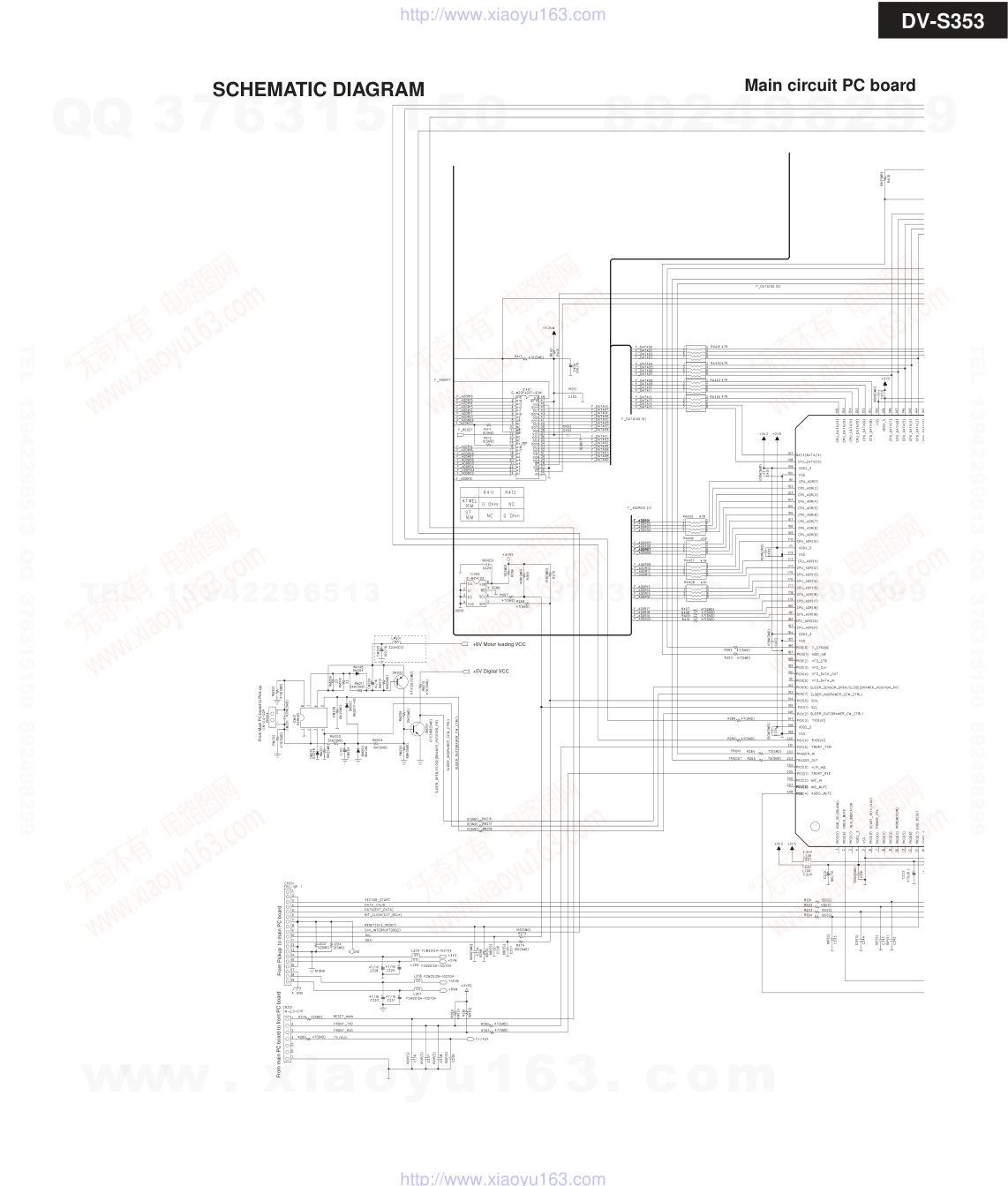

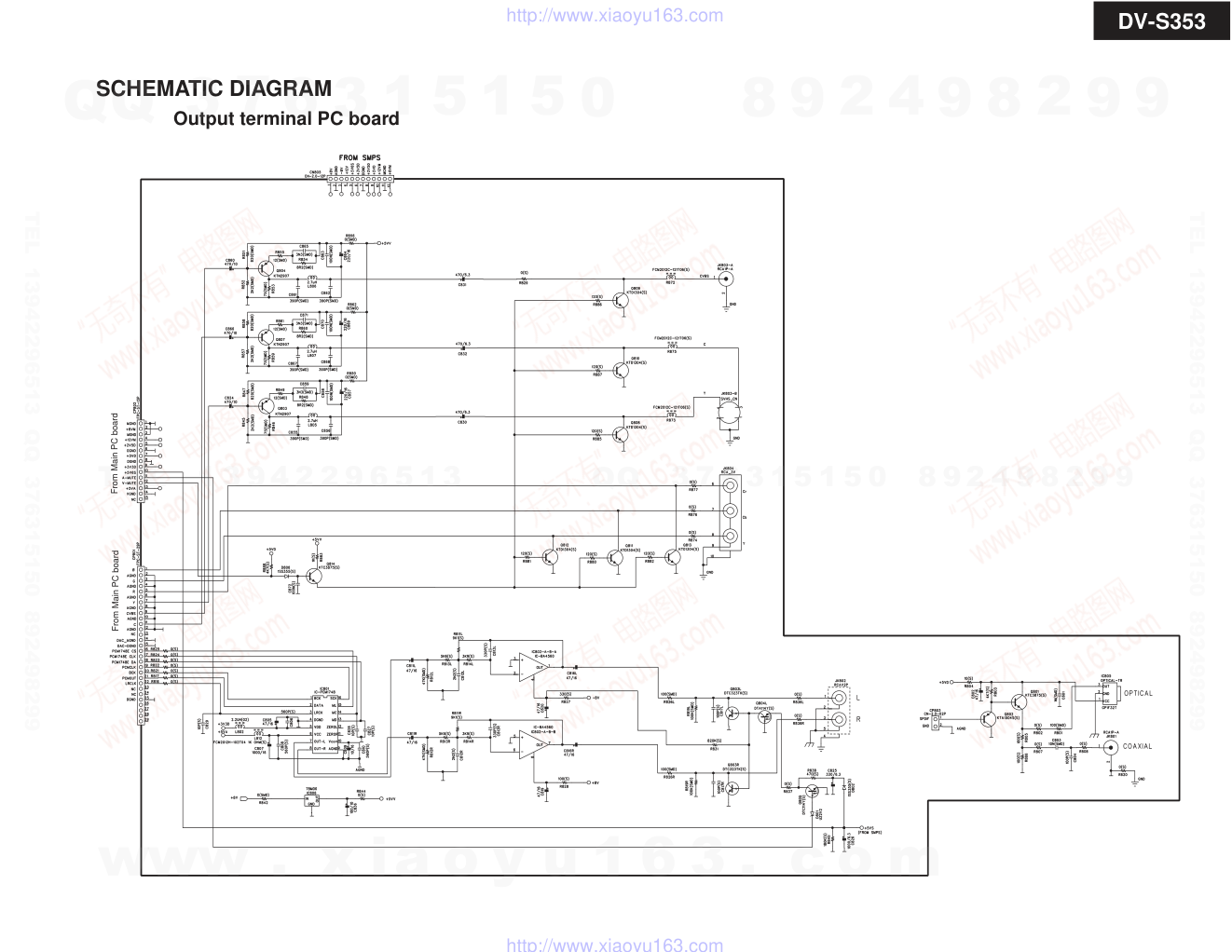

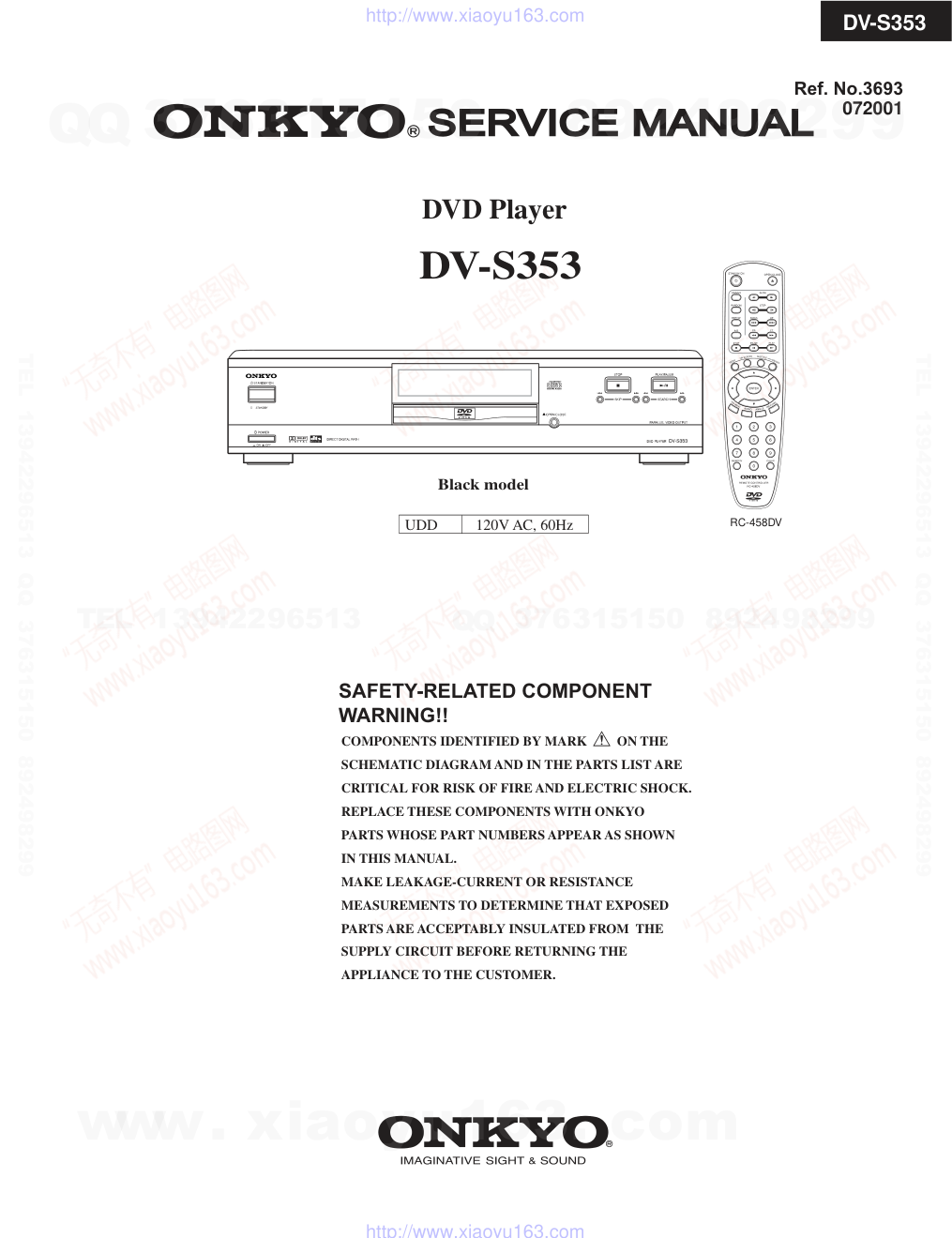

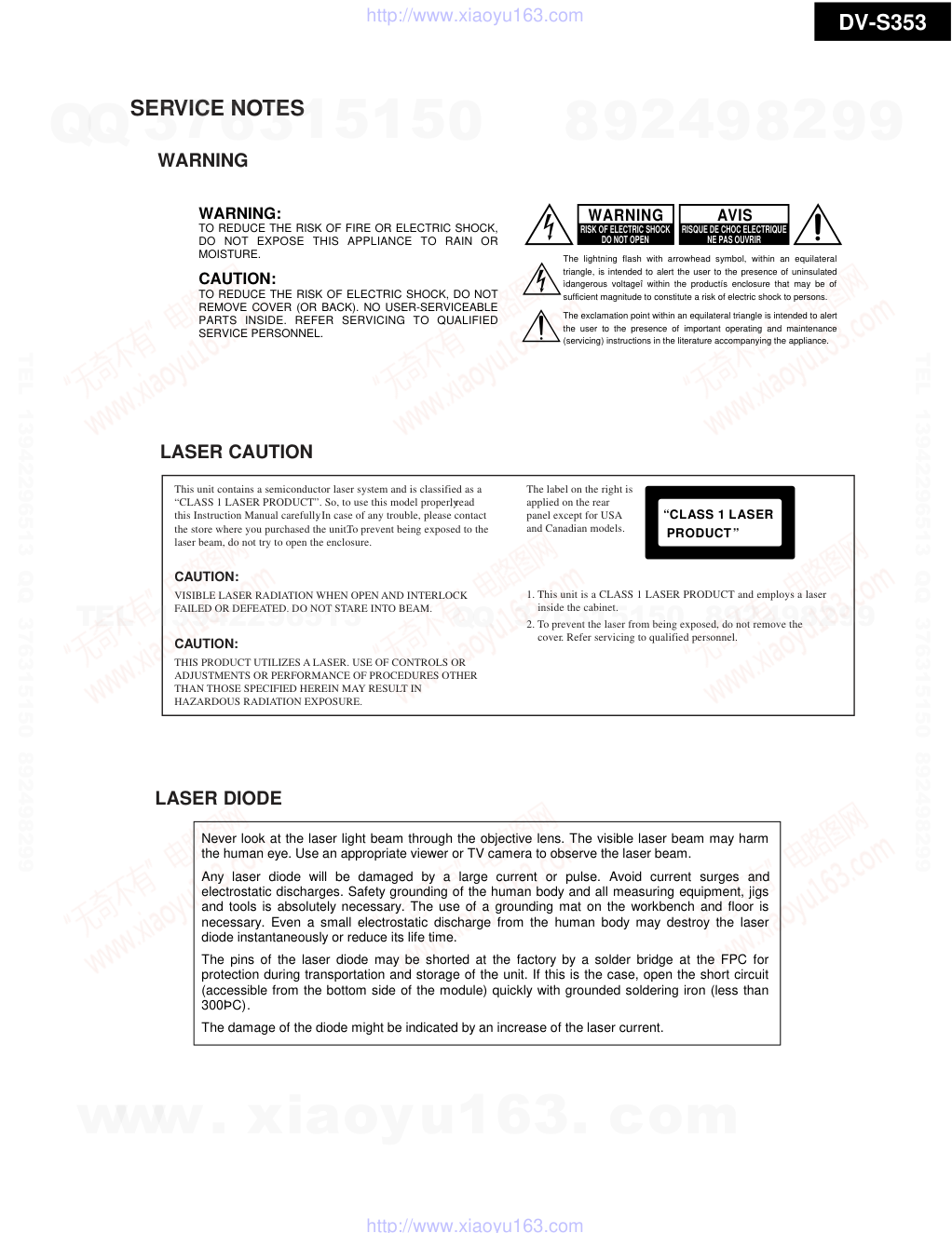

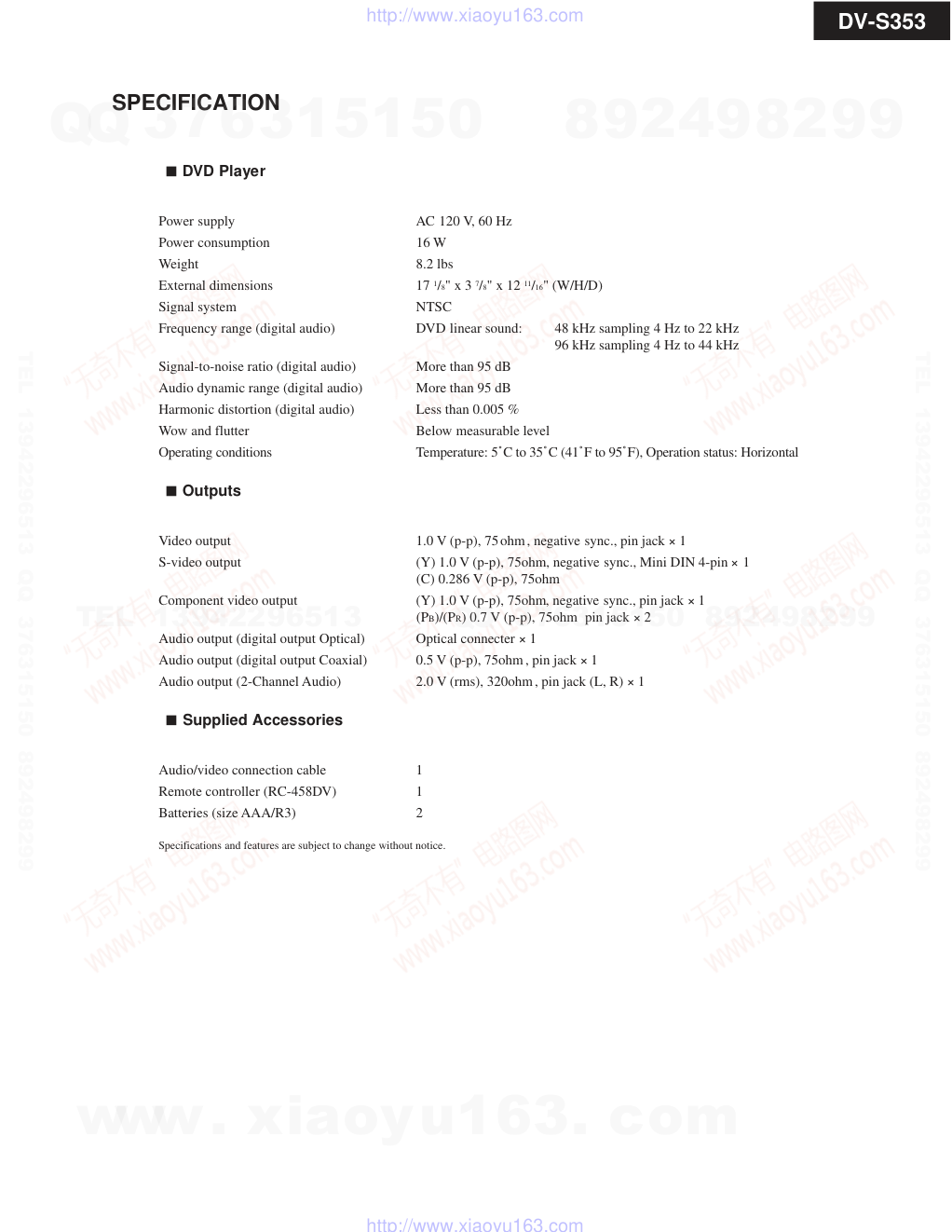

Ref. No.3693 SAFETY-RELATED COMPONENT WARNING!! COMPONENTS IDENTIFIED BY MARK ON THE SCHEMATIC DIAGRAM AND IN THE PARTS LIST ARE CRITICAL FOR RISK OF FIRE AND ELECTRIC SHOCK. REPLACE THESE COMPONENTS WITH ONKYO PARTS WHOSE PART NUMBERS APPEAR AS SHOWN IN THIS MANUAL. MAKE LEAKAGE-CURRENT OR RESISTANCE MEASUREMENTS TO DETERMINE THAT EXPOSED PARTS ARE ACCEPTABLY INSULATED FROM THE SUPPLY CIRCUIT BEFORE RETURNING THE APPLIANCE TO THE CUSTOMER. 072001 SERVICE MANUAL SERVICE MANUAL DV-S353 DVD Player DV-S353 UDD 120V AC, 60Hz Black model RC-458DV www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com DV-S353 Specifications and features are subject to change without notice. DVD Player Power supply AC 120 V, 60 Hz Power consumption 16 W Weight 8.2 lbs External dimensions 17 1/8" x 3 7/8" x 12 11/16" (W/H/D) Signal system NTSC Frequency range (digital audio) DVD linear sound: 48 kHz sampling 4 Hz to 22 kHz 96 kHz sampling 4 Hz to 44 kHz Signal-to-noise ratio (digital audio) More than 95 dB Audio dynamic range (digital audio) More than 95 dB Harmonic distortion (digital audio) Less than 0.005 % Wow and flutter Below measurable level Operating conditions Temperature: 5˚C to 35˚C (41˚F to 95˚F), Operation status: Horizontal Outputs Video output 1.0 V (p-p), 75 ohm , negative sync., pin jack × 1 S-video output (Y) 1.0 V (p-p), 75ohm , negative sync., Mini DIN 4-pin × 1 (C) 0.286 V (p-p), 75ohm Component video output (Y) 1.0 V (p-p), 75ohm , negative sync., pin jack × 1 (PB)/(PR) 0.7 V (p-p), 75ohm pin jack × 2 Audio output (digital output Optical) Optical connecter × 1 Audio output (digital output Coaxial) 0.5 V (p-p), 75ohm , pin jack × 1 Audio output (2-Channel Audio) 2.0 V (rms), 320ohm , pin jack (L, R) × 1 Supplied Accessories Audio/video connection cable 1 Remote controller (RC-458DV) 1 Batteries (size AAA/R3) 2 SPECIFICATION www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com DV-S353 SERVICE NOTES WARNING WARNING: TO REDUCE THE RISK OF FIRE OR ELECTRIC SHOCK, DO NOT EXPOSE THIS APPLIANCE TO RAIN OR MOISTURE. CAUTION: TO REDUCE THE RISK OF ELECTRIC SHOCK, DO NOT REMOVE COVER (OR BACK). NO USER-SERVICEABLE PARTS INSIDE. REFER SERVICING TO QUALIFIED SERVICE PERSONNEL. The lightning flash with arrowhead symbol, within an equilateral triangle, is intended to alert the user to the presence of uninsulated ìdangerous voltageî within the productís enclosure that may be of sufficient magnitude to constitute a risk of electric shock to persons. The exclamation point within an equilateral triangle is intended to alert the user to the presence of important operating and maintenance (servicing) instructions in the literature accompanying the appliance. WARNING RISK OF ELECTRIC SHOCK DO NOT OPEN RISQUE DE CHOC ELECTRIQUE NE PAS OUVRIR AVIS This unit contains a semiconductor laser system and is classified as a “CLASS 1 LASER PRODUCT”. So, to use this model properly, read this Instruction Manual carefully. In case of any trouble, please contact the store where you purchased the unit. To prevent being exposed to the laser beam, do not try to open the enclosure. CAUTION: VISIBLE LASER RADIATION WHEN OPEN AND INTERLOCK FAILED OR DEFEATED. DO NOT STARE INTO BEAM. CAUTION: THIS PRODUCT UTILIZES A LASER. USE OF CONTROLS OR ADJUSTMENTS OR PERFORMANCE OF PROCEDURES OTHER THAN THOSE SPECIFIED HEREIN MAY RESULT IN HAZARDOUS RADIATION EXPOSURE. The label on the right is applied on the rear panel except for USA and Canadian models. 1. This unit is a CLASS 1 LASER PRODUCT and employs a laser inside the cabinet. 2. To prevent the laser from being exposed, do not remove the cover. Refer servicing to qualified personnel. “CLASS 1 LASER PRODUCT” LASER CAUTION LASER DIODE Never look at the laser light beam through the objective lens. The visible laser beam may harm the human eye. Use an appropriate viewer or TV camera to observe the laser beam. Any laser diode will be damaged by a large current or pulse. Avoid current surges and electrostatic discharges. Safety grounding of the human body and all measuring equipment, jigs and tools is absolutely necessary. The use of a grounding mat on the workbench and floor is necessary. Even a small electrostatic discharge from the human body may destroy the laser diode instantaneously or reduce its life time. The pins of the laser diode may be shorted at the factory by a solder bridge at the FPC for protection during transportation and storage of the unit. If this is the case, open the short circuit (accessible from the bottom side of the module) quickly with grounded soldering iron (less than 300ÞC). The damage of the diode might be indicated by an increase of the laser current. www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com DV-S353 EXPLODED VIEW DVD Power supply PC board Output terminal PC board Main circuit PC board Display circuit PC board S1 22 S2 21 S2 24 S1 S1 30 S4 32 33 11 S1 19 23 S1 30 S1 60 CC201 S1 10 S4 34 25 31 S3 S5 S5 S5 31 30 31 31 S1 31 30 S1 S1 S4 S3 50 31 S4 27 S1 S1 35 70 U1 U1 U2 U3 U5 26 28 29 CC801 CC802 MSW1 Include the display PC board ass'y Include the display PC board ass'y www . x ia o y u 1 6 3 . c o m QQ 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com DV-S353 REF. NO. PART NO. DESCRIPTION U1 JE010073001A Output terminal PC board ass'y U2 JE010069001A Display circuit PC board ass'y U3 JE010063001A Main circuit PC board ass'y U5 J4090010150X Power supply PC board ass'y 10 J65100000100 Cord bushing 11 J85820001100 Spacer, PC board 13 J67300026000 3.5MM, sponge 19 J60550012000 Badge, DVD 20 20370190XX Wire tie 21 J85000034000 Front panel 22 J85510003000 Badge, ONKYO 23 J85600024000 Door tray 24 J85200158000 Button, PLAY 25 J85200160000 Knob, POWER 26 J85200157000 Button, OPEN/CLOSE 27 J85200159000 Button, POWER 28 J85300036000 Clear plate 29 J85400058000 Facet, Standby ind. 30 55125120XX Leg (Rear) 31 55141370XX Rubber, leg 32 J60000005300 Chassis 33 J60100015000 Top cover 34 J60110018000 Rear panel 35 J67200019000 Cover, Sensor 50 J85820004000 Shaft power 60 J43730100100 Power cord 70 10675110XX DVD mechanism ass'y, TVM 502 C CC201 J4112191201X Flexible Flat cable,19P 120mm 1.25mm CC801 J4112250901X Flexible Flat cable,25P 90mm 1.25mm CC802 J4112150601X Flexible Flat cable,15P 60mm 1.25mm S1 833130088 3TTB+8B, Self tapping screw S2 55127180XX 3 x 8, Flat head bind screw S3 55127290XX 3 x 18, Bind screw S4 838430088 3TTB+8(BC), Self tapping screw S5 J81000300810 3 x 8, Bind screw MSW1 J46203000101 Power switch NOTE: THE COMPONENTS IDENTIFIED BY MARK ARE CRITICAL FOR RISK OF FIRE AND ELECTRIC SHOCK. REPLACE ONLY WITH PART NUMBER SPECIFIED. PARTS LIST (Exploded view) www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com DV-S353 BLOCK DIAGRAM DVD MECHANISM F/E & MECHA. POWER SUPPLY PC BOARD DISPLAY CIRCUIT PC BOARD OUTPUT TERMINAL PC BOARD www . x ia o y u 1 6 3 . c o m QQ 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com DV-S353 SCHEMATIC DIAGRAM To power supply PC board Standby LED PC board Search backward Search forward RED Skip backward Skip forward PLAY/PAUSE STOP OPEN/CLOSE IC901 IC-CXP82324 From Power supply PC board Front circuit PC board FL tube FL901 To main circuit PC board Power switch PC board www . x ia o y u 1 6 3 . c o m QQ 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com DV-S353 SCHEMATIC DIAGRAM From Main PC board to Pick up M GND Main circuit PC board From Pickup to main PC board From main PC board to front PC board +8V Motor loading VCC +5V Digital VCC www . xiaoy u163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com DV-S353 IC201 ST15519 JIG PCM LRCLK PCM CLK SPDF GND PCM DATAD PCM BICK R OUT G OUT F RESET DXX INTERRUPT (IRQ2) To Output terminal PC board To CP801 To CP802 www . xiaoy u163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com DV-S353 SCHEMATIC DIAGRAM Output terminal PC board From Main PC board From Main PC board www . x ia o y u 1 6 3 . c o m QQ 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com DV-S353 PC BOARD CONNECTION DIAGRAM Out put terminal PC board +8V (VIDEO & AUDIO) AGND -8V (VIDEO & AUDIO) +12V (SCART) RESET +3V5D DGND +2V5D +5VD +12V (MOTOR) GND (MOTOR) +8V (LOADING) CN805 CN-2.5-12P CN4 CN-2.5-12P +8V (VIDEO & AUDIO) AGND -8V (VIDEO & AUDIO) +12V (SCART) RESET +3V5D DGND +2V5D +5VD +12V (MOTOR) GND (MOTOR) +8V (LOADING) MGND +8V (LOADING) MGND +12V (MOTOR) +2V5D DGND +5VD DGND +3V3D +5V6S A-MUTE V-MUTE +5VA AGND RESET FPC-ST-15P CP802 CP204FPC-ST-15P FPC-ST-29P CP801 B AGND G AGND R AGND Y AGND CVBS AGND C AGND NC DAC AGND DAC DGND PCM1748E CS PCM1748E CLK PCM1748E DA PCMCLK BCK PCMOUT LRCLK NC NC DGND SPDIF DGND CP803 CN205 RESET MAIN TXD RXD TV/AUX CN902 Main circuit PC board Front display PC board NC DGND SECTOR START DATA VALID DATA (EXT DATA) BIT CLOCK (EXT BCLK) DGND RESET (+3V3 RESET) DXX INTERRUPT (IRQ2) 12C CLOCK (SCL) 12C DATA (SDATA) DGND MOTOR GND +3V3 +5V DGND AGND +12V DISC MOTOR +8V TRACK MOTOR CP201 CN-2.0-19P CN204 CP2 Mecha. F/E PC board Power supply PC board Power switch MSW-1 CN1 CN2 GND +FL (AC4V5) -27V -FL (AC4V5) +5VS CN901 GND +FL (AC4V5) -27V -FL (AC4V5) +5VS) MCN1 AC Cord RESET MAIN TXD RXD TV/AUX WHT BLK CN3 GND LED KEYIN1 S 5V 4 3 2 1 1 2 3 4 5 6 CP903 4 3 2 1 Standby LED PC board Power switch PC board CN201 CP205 www . x ia o y u 1 6 3 . c o m QQ 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com DV-S353 PARTS LIST (PRINTED CIRCUIT BOARD) Main circuit PC board REF. NO. PART NO. DESCRIPTION ICs Display circuit PC board IC201 55130350NR STi5519 Decoder REF. NO. PART NO. DESCRIPTION IC202 20940740NR M24C02-MN6 EEPROM FL tube IC301 55156290NR HY57V651620BLTC-8 DRAM FL901 55151330NR HNV-12SM14 IC301 55156420NR KS641632D DRAM Remote sensor IC401 55136720NR M29W800AT-90N1 Flash RM901 J2411320014X RPM6938524 -38kHz IC501 55133310NR 74HCU04M1R Inverter Resonator ICM21 J2113232001X KA8082 Motor driver X901 55126140NR 10.0MHZ Transistors ICs Q201,Q202, 2097046092 KTC3875S IC901 55151320NR CXP82532-187Q, QM201 Microprocessor Q220B,Q220G, 5513869056 KTN2907A IC903 J2112505044X KIA7045P 4.5V, Reset Q220R Transistor QM202 2097048092 KTA1504S Chip Q904 5505124092 KRC107S NPN Resonator LED X501 55128980NR 27.000MHz 16.5PF HC-49/S D904 55125510NR LTL-1CHE3 Diodes Diode DM201 2041428016 MTZ J 5.6B D906 J2242510011X RB510V-40 Schottky DM202 J2221510304X RB441Q-40 Schottky FIG90,FIG92 J65540001200 DM203,DM204 7043654016 1N4148 Coil Coils L901 1403936091 22uH, Chip L204-L207, 5512667050 FCM2012H-102T04 1kohm Capacitors L210 C901 2026783041 47uF,16V+/-20%, 5 x 7 L220B,L220G, 1404175091 2.7uH Chip C906 2025205041 100uF,6.3V+/-20%, 5 x 7 L220R C907,C917 2026862041 470uF,6.3V+/-20%, 8 x 9 L501,R415 5512667050 FCM2012H-102T04 1kohm C909 J3470910970X 1uF,50V+/-20%, 5 x 7 Sockets Sockets AS CP201 55124600XX 19P 1.25mm ST GF120-19S-TS CN901 J4300200104X 6P 300MM CP202,CP203 55125910XX 1.0mm 15P 00-6232-015-006-800 CN902 J4300200107X 6P 80MM CP204 55124580XX 15P 1.25mm ST GF120-15S-TS MCN1 J4300200108X CP205 55124630XX 25P 1.25mm ST GF120-25S-TS CN903 J4335300101X 4P 160MM 2.0MM Plugs Resistors CN204 J4420040271X L905,L906 J3013100320X 10 ohm, 1/5W,Metal oxide Sockets AS Switches CN205 J4335300105X 2P 250MM 2.0mm AGW#26 MSW1 J46203000101 SDDLB14700, Power switch Connectors SW901,SW903, J46500500501 SKQNAE, Tact CN201 55123330XX 2.0mm ST GIL-S-6P-S2T2 SW911-SW913, Capacitors SW921-SW923 C204,C206, 2026894030 100uF,10V+/-20%, 5 x 11 Others C210,C221, 050 J67300026000 3.5MM, sponge C232,C311, 060 J67300025000 6MM, Sponge for sensor C406 C220B,C220G, 2025267030 470uF,10V+/-20%, 5 x 11 C220R C223B,C223G, 2025265030 220uF,16V+/-20%, 8 x 11.5 C223R C228-C231 2026783030 47uF,16V+/-20%, 5 x 11 C233,C505 2026862030 470uF,6.3V+/-20%, CM203 2026884030 1uF,50V+/-20%, 5 x 11 CM204 1500213030 10uF,16V+/-20%, 5 x 11 CM205 2026902030 100uF,16V+/-20% www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com DV-S353 1. Connect the printer cable to your PC printer port and connected with down load jig. 2. Set the PC mode into the DOS mode. 3. Copy the driver program ‘DVD_DOWN.EXE’ and main program ‘353v .bin’ into the same directory( Ex. DVDDL ) then move into the directory. (3 numeric means version number ) 4. Insert the FFC cable to the CP202 silk screened ‘DOWN LOAD’ on the main Board. 5. Turn on the product and make sure the LED on the jig will be light. 6. type 'DVD_DOWN 353v .bin' then you will see the message below file size 1897904 word size 978952 Do you want to program FLASH MEMORY? (y/n). Then press ‘y’ It’ll takes 2 min to be complete down load. To check embed program version. Press ‘FR ‘ and ‘standby-on’ button at the same time. Then fl display below. 7 : (fixed number means ONKYO ) ; Version Number ; Compile date. DVD SOFTWARE DOWNLOAD Main circuit PC board CP202 1 15 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com DV-S353 IC TERMINAL DESCRIPTION K4S641632D (SDRAM) VDD DQ0 VDDQ DQ1 DQ2 VSSQ DQ3 DQ4 VDDQ DQ5 DQ6 VSSQ DQ7 VDD LDQM WE CAS RAS CS BA0 BA1 A10/AP A0 A1 A2 A3 VDD 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 54 53 52 51 50 49 48 47 46 45 44 43 42 41 40 39 38 37 36 35 34 33 32 31 30 29 28 PIN CONFIGURATION (Top view) VSS DQ15 VSSQ DQ14 DQ13 VDDQ DQ12 DQ11 VSSQ DQ10 DQ9 VDDQ DQ8 VSS N.C/RFU UDQM CLK CKE N.C A11 A9 A8 A7 A6 A5 A4 VSS PIN FUNCTION DESCRIPTION Pin Name Input Function CLK System clock Active on the positive going edge to sample all inputs. CS Chip select Disables or enables device operation by masking or enabling all inputs except CLK, CKE and L(U)DQM CKE Clock enable Masks system clock to freeze operation from the next clock cycle. CKE should be enabled at least one cycle prior to new command. Disable input buffers for power down in standby. A0 ~ A11 Address Row/column addresses are multiplexed on the same pins. Row address : RA0 ~ RA11, Column address : CA0 ~ CA7 BA0 ~ BA1 Bank select address Selects bank to be activated during row address latch time. Selects bank for read/write during column address latch time. RAS Row address strobe Latches row addresses on the positive going edge of the CLK with RAS low. Enables row access & precharge. CAS Column address strobe Latches column addresses on the positive going edge of the CLK with CAS low. Enables column access. WE Write enable Enables write operation and row precharge. Latches data in starting from CAS, WE active. L(U)DQM Data input/output mask Makes data output Hi-Z, tSHZ after the clock and masks the output. Blocks data input when L(U)DQM active. DQ0 ~ 15 Data input/output Data inputs/outputs are multiplexed on the same pins. VDD/VSS Power supply/ground Power and ground for the input buffers and the core logic. VDDQ/VSSQ Data output power/ground Isolated power supply and ground for the output buffers to provide improved noise immunity. N.C/RFU No connection /reserved for future use This pin is recommended to be left No Connection on the device. www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com DV-S353 IC TERMINAL DESCRIPTION STI5519 Microprocessor terminal description DV-S353 MAIN IC201 STI5519 PIN LIST PIN NUMBER DESCRIPTION PIN NAME MAIN FUNCTION TYPE 1 PIOs and communication PIO2[5] PIO2[5] I/O 2 PIOs and communication PIO2[6] PIO2[6] I/O 3 PIOs and communication PIO2[7] PIO2[7] I/O 4 - VDD3_3 3.3V POWER SUPPLY POWER 5 - VSS GROUND POWER 6 PIOs and communication PIO3[0] PIO3[0] I/O 7 PIOs and communication PIO3[1] PIO3[1] I/O 8 PIOs and communication PIO3[2] PIO3[2] I/O 9 PIOs and communication PIO3[3] PIO3[3] I/O 10 PIOs and communication PIO3[4] PIO3[4] I/O 11 PIOs and communication PIO3[5] PIO3[5] I/O 12 PIOs and communication PIO3[6] PIO3[6] I/O 13 PIOs and communication PIO3[7] PIO3[7] I/O 14 - VDD2_5 2.5V POWER SUPPLY POWER 15 - VSS GROUND POWER 16 Front-end B_DATA I2S DATA I 17 Front-end B_BCLK I2C BIT CLOCK I 18 Front-end B_FLAG I2S ERROR FLAG DVD I 19 Front-end B_SYNC I2S SECTOR/ABS TIME I 20 RESERVED RESERVED - I/O 21 RESERVED RESERVED - I/O 22 RESERVED RESERVED - I/O 23 RESERVED VDD_RGB VDDA_RGB=2.5V POWER 2.5V 24 RESERVED VSS_RGB VSSA_RGB=GND POWER GND 25 Video DAC B_OUT B_OUT O 26 Video DAC G_OUT G_OUT O 27 Video DAC R_OUT R_OUT O 28 Video DAC V_REF_RGB V_REF_DAC_RGB I 29 Video DAC I_REF_RGB I_REF_DAC_RGB I 30 Video DAC VDD_YCC VDDA_YCC=2.5V POWER 2.5V 31 Video DAC VSS_YCC VSSA_YCC=GND POWER GND 32 Video DAC Y_OUT Y_OUT O 33 Video DAC C_OUT C_OUT O 34 Video DAC CV_OUT CV_OUT O 35 Video DAC V_REF_YCC V_REF_DAC_YCC I 36 Video DAC I_REF_YCC I_REF_DAC_YCC I 37 - VDD2_5 2.5V POWER SUPPLY POWER 38 - VSS GROUND POWER 39 PIOs and communication PIO4[0] PIO4[0] I/O 40 PIOs and communication PIO4[1] PIO4[1] I/O 41 PIOs and communication PIO4[2] PIO4[2] I/O 42 PIOs and communication PIO4[3] PIO4[3] I/O 43 PIOs and communication PIO4[4] PIO4[4] I/O 44 PIOs and communication PIO4[5] PIO4[5] I/O 45 PIOs and communication PIO4[6] PIO4[6] I/O 46 PIOs and communication PIO4[7] PIO4[7] I/O 47 - VDD3_3 3.3V POWER SUPPLY POWER 48 AUDIO_DAC VDD_PCM VDD FREQ SYNTHE=2.5V POWER 2.5V 49 AUDIO_DAC VSS_PCM VSS FREQ SYNTHE=GND POWER GND 50 - VSS GROUND POWER 51 AUDIO_DAC DAC_SCLK OVER SAMPLING CLK O 52 AUDIO_DAC DAC_PCMOUT0 PCM_OUT0 O 53 AUDIO_DAC DAC_PCMOUT1 PCM_OUT1 I/O 54 AUDIO_DAC DAC_PCMOUT2 PCM_OUT2 O 55 AUDIO_DAC DAC_PCMCLK PCM_CLOCK I/O 56 AUDIO_DAC DAC_LRCLK LEFT/RIGHT CLK O 57 AUDIO_DAC SPDIF_OUT SPDIF_OUT O www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com PIN NUMBER DESCRIPTION PIN NAME MAIN FUNCTION TYPE 58 Share memory interface SMI_ADR[4] ADDRESS BUS SDRAM O 59 Share memory interface SMI_ADR[5] ADDRESS BUS SDRAM O 60 Share memory interface SMI_ADR[6] ADDRESS BUS SDRAM O 61 Share memory interface SMI_ADR[7] ADDRESS BUS SDRAM O 62 Share memory interface SMI_ADR[8] ADDRESS BUS SDRAM O 63 Share memory interface SMI_ADR[9] ADDRESS BUS SDRAM O 64 - VDD2_5 2.5V POWER SUPPLY POWER 65 - VSS GROUND POWER 66 Share memory interface SMI_ADR[0] ADDRESS BUS SDRAM O 67 Share memory interface SMI_ADR[1] ADDRESS BUS SDRAM O 68 Share memory interface SMI_ADR[2] ADDRESS BUS SDRAM O 69 Share memory interface SMI_ADR[3] ADDRESS BUS SDRAM O 70 Share memory interface SMI_ADR[10] ADDRESS BUS SDRAM O 71 Share memory interface SMI_ADR[11] ADDRESS BUS SDRAM O 72 Share memory interface SMI_ADR[12] ADDRESS BUS SDRAM O 73 Share memory interface SMI_ADR[13] ADDRESS BUS SDRAM O 74 Share memory interface SMI_CS[0] CHIP SELECT BANK0 O 75 Share memory interface SMI_CS[1] CHIP SELECT BANK1 O 76 Share memory interface SMI_RAS RAS SDRAM O 77 Share memory interface SMI_CAS CAS SDRAM O 78 Share memory interface SMI_WE SDRAM WRITE ENABLE O 79 Share memory interface SMI_DQML DQ MASK EN LOW O 80 Share memory interface SMI_DQMU DQ MASK EN UP O 81 - VDD3_3 3.3V POWER SUPPLY POWER 82 Share memory interface SMI_CLKIN SDRAM CLOCK IN O 83 - VSS GROUND POWER 84 Share memory interface SMI_DATA[0] DATA BUS SDRAM I/O 85 Share memory interface SMI_DATA[1] DATA BUS SDRAM I/O 86 Share memory interface SMI_DATA[2] DATA BUS SDRAM I/O 87 Share memory interface SMI_DATA[3] DATA BUS SDRAM I/O 88 Share memory interface SMI_DATA[4] DATA BUS SDRAM I/O 89 Share memory interface SMI_DATA[5] DATA BUS SDRAM I/O 90 Share memory interface SMI_DATA[6] DATA BUS SDRAM I/O 91 Share memory interface SMI_DATA[7] DATA BUS SDRAM I/O 92 Share memory interface SMI_DATA[8] DATA BUS SDRAM I/O 93 Share memory interface SMI_DATA[9] DATA BUS SDRAM I/O 94 - VDD2_5 2.5V POWER SUPPLY POWER 95 Share memory interface SMI_CLKOUT SDRAM CLOCK OUT O 96 - VSS GROUND POWER 97 Share memory interface SMI_DATA[10] DATA BUS SDRAM I/O 98 Share memory interface SMI_DATA[11] DATA BUS SDRAM I/O 99 Share memory interface SMI_DATA[12] DATA BUS SDRAM I/O 100 Share memory interface SMI_DATA[13] DATA BUS SDRAM I/O 101 Share memory interface SMI_DATA[14] DATA BUS SDRAM I/O 102 Share memory interface SMI_DATA[15] DATA BUS SDRAM I/O 103 RESERVED RESERVED I/O 104 RESERVED RESERVED I/O 105 RESERVED RESERVED I/O 106 RESERVED RESERVED O 107 - VDD3_3 3.3V POWER SUPPLY POWER 108 - VSS GROUND POWER 109 JTAG TRAT4 TEST RESET I 110 JTAG TMS TEST MODE SELECT I 111 JTAG TDO TEAT DATA OUT O 112 JTAG TDI TEST DATA IN I 113 JTAG TCK TEST CLOCK I 114 TIMER PWM2 PULSE WITDH MODULA2 I/O 115 TIMER PWM1 PULSE WITDH MODULA1 I/O 116 TIMER PWM0 PULSE WITDH MODULA0 I/O www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com PIN NUMBER DESCRIPTION PIN NAME MAIN FUNCTION TYPE 117 EMI Interface CPU_OE OUTPUT_ENABLE I/O 118 EMI Interface CPU_RAM_CLK SDRAM CLOCK O 119 - VDD2_5 2.5V POWER SUPPLY POWER 120 CLOCK & RESET PIX_CLK 27 MHz main clock I 121 - VSS GROUND POWER 122 CLOCK & RESET VDD_PLL VDD PLL=2.5V POWER 2.5V 123 CLOCK & RESET VSS_PLL GND PLL=GND POWER GND 124 CLOCK & RESET RESET CHIP RESET I 125 INTERRUPT IRQ2[2] IRQ[2](MD_IRQ) I 126 INTERRUPT IRQ2[1] IRQ[1](ATAPI IRQ) I 127 INTERRUPT IRQ2[0] IRQ[0](SERVO_IRQ) I 128 EMI Interface CPU_BE[0] BYTE0 ENABLE O 129 EMI Interface CPU_BE[1] BYTE1 ENABLE O 130 EMI Interface CPU_RW READ-NOT WRITE O 131 EMI Interface CPU_WATE WATE STATE I 132 EMI Interface CPU_CE[4] CHIP SEL.BANK3 O 133 EMI Interface CPU_CE[3] CHIP SEL.BANK2 O 134 EMI Interface CPU_CE[2] CHIP SEL.BANK1 O 135 EMI Interface CPU_CE[0] DARAM_RAS0 O 136 - VDD3_3 3.3V POWER SUPPLY POWER 137 - VSS GROUND POWER 138 EMI Interface CPU_RAS1 DARAM RAS I/O 139 EMI Interface CPU_CAS[0] DARM CAS0 O 140 EMI Interface CPU_CAS[1] DRAM O 141 EMI Interface CPU_DATA[0] DATA[0] I/O 142 EMI Interface CPU_DATA[1] DATA[1] I/O 143 EMI Interface CPU_DATA[2] DATA[2] I/O 144 EMI Interface CPU_DATA[3] DATA[3] I/O 145 EMI Interface CPU_DATA[4] DATA[4] I/O 146 EMI Interface CPU_DATA[5] DATA[5] I/O 147 EMI Interface CPU_DATA[6] DATA[6] I/O 148 EMI Interface CPU_DATA[7] DATA[7] I/O 149 - VDD2_5 2.5V POWER SUPPLY POWER 150 - VSS GROUND POWER 151 EMI Interface CPU_DATA[8] DATA[8] I/O 152 EMI Interface CPU_DATA[9] DATA[9] I/O 153 EMI Interface CPU_DATA[10] DATA[10] I/O 154 EMI Interface CPU_DATA[11] DATA[11] I/O 155 EMI Interface CPU_DATA[12] DATA[12] I/O 156 EMI Interface CPU_DATA[13] DATA[13] I/O 157 EMI Interface CPU_DATA[14] DATA[14] I/O 158 EMI Interface CPU_DATA[15] DATA[15] I/O 159 - VDD3_3 3.3V POWER SUPPLY POWER 160 - VSS GROUND POWER 161 EMI Interface CPU_ADR[1] ADR[1] O 162 EMI Interface CPU_ADR[2] ADR[2] O 163 EMI Interface CPU_ADR[3] ADR[3] O 164 EMI Interface CPU_ADR[4] ADR[4] O 165 EMI Interface CPU_ADR[5] ADR[5] O 166 EMI Interface CPU_ADR[6] ADR[6] O 167 EMI Interface CPU_ADR[7] ADR[7] O 168 EMI Interface CPU_ADR[8] ADR[8] O 169 EMI Interface CPU_ADR[9] ADR[9] O 170 EMI Interface CPU_ADR[10] ADR[10] O 171 - VDD2_5 2.5V POWER SUPPLY POWER 172 - VSS GROUND POWER 173 EMI Interface CPU_ADR[11] ADR[11] O 174 EMI Interface CPU_ADR[12] ADR[12] O www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com PIN NUMBER DESCRIPTION PIN NAME MAIN FUNCTION TYPE 175 EMI Interface CPU_ADR[13] ADR[13] O 176 EMI Interface CPU_ADR[14] ADR[14] O 177 EMI Interface CPU_ADR[15] ADR[15] O 178 EMI Interface CPU_ADR[16] ADR[16] O 179 EMI Interface CPU_ADR[17] ADR[17] O 180 EMI Interface CPU_ADR[18] ADR[18] O 181 EMI Interface CPU_ADR[19] ADR[19] O 182 EMI Interface CPU_ADR[20] ADR[20] O 183 EMI Interface CPU_ADR[21] ADR[21] O 184 - VDD3_3 3.3V POWER SUPPLY POWER 185 - VSS GROUND POWER 186 PIOs and communication PIO0[0] PIO0[0] I/O 187 PIOs and communication PIO0[1] PIO0[1] I/O 188 PIOs and communication PIO0[2] PIO0[2] I/O 189 PIOs and communication PIO0[3] PIO0[3] I/O 190 PIOs and communication PIO0[4] PIO0[4] I/O 191 PIOs and communication PIO0[5] PIO0[5] I/O 192 PIOs and communication PIO0[6] PIO0[6] I/O 193 PIOs and communication PIO0[7] PIO0[7] I/O 194 PIOs and communication PIO1[0] PIO1[0] I/O 195 PIOs and communication PIO1[1] PIO1[1] I/O 196 PIOs and communication PIO1[2] PIO1[2] I/O 197 PIOs and communication PIO1[3] PIO1[3] I/O 198 - VDD2_5 2.5V POWER SUPPLY POWER 199 - VSS GROUND POWER 200 PIOs and communication PIO1[4] PIO1[4] I/O 201 PIOs and communication PIO1[5] PIO1[5] I/O 202 PIOs and communication TRIGGER_IN TRIGGER_IN FOR DCU I/O 203 PIOs and communication TRIGGER_OUT TRIGGER_OUT FOR DCU I/O 204 PIOs and communication PIO2[0] PIO2[0] I/O 205 PIOs and communication PIO2[1] PIO2[1] I/O 206 PIOs and communication PIO2[2] PIO2[2] I/O 207 PIOs and communication PIO2[3] PIO2[3] I/O 208 PIOs and communication PIO2[4] PIO2[4] I/O www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com DV-S353 IC TERMINAL DESCRIPTION FUNCTIONAL BLOCK DIAGRAM Samsung Electronics reserves the right to change products or specification without notice. * Bank Select Data Input Register 1M x 16 1M x 16 Sense AMP Output Buffer I/O Control Column Decoder Latency & Burst Length Programming Register Address Register Row Buffer Refresh Counter Row Decoder Col. Buffer LRAS LCBR LCKE LRAS LCBR LWE LDQM CLK CKE CS RAS CAS WE L(U)DQM LWE LDQM DQi CLK ADD LCAS LWCBR 1M x 16 1M x 16 Timing Register www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com DV-S353 REF. NO. PART NO. DESCRIPTION REF. NO. PART NO. DESCRIPTION ICs Plugs IC806 55124000NR KIA7906API, Regulator CP803 55090070XX IC802 55128990NR BA4560F, Op.amp. CP802 55124580XX IC801 55156030NR PCM1748KE S, DAC CP801 55124630XX Remote sensor Terminals IC805 J2123829001X GP1F32T JK801 J44301000900 RCA 1P Transistors JK802 J44302000600 RCA 2P, JE020 Q801,Q814 2097046092 KTC3875S JK804 J44303000200 RCA 3P RBG Q802 2097048092 KTA1504S Chip PNP JK803 J44312000100 RCA+S GNDCAP Q803L,Q803R 5503943092 DTC323T Chip NPN Wire buss Q805 5513318092 DTC114YKA NPN L801,L804, 20441240XX Wire buss 7.5mm Q804L 5513319092 DTA114YKA Chip PNP L808 Q803,Q804, 5513869056 KTN2907A PNP L803,L810, 20441210XX Wire buss 20mm Q807 L811 20441240XX Q808,Q809, 5513871092 KTD130 NPN L809 20441180XX Wire buss 10mm Q810-Q813 Diodes D804 2049651091 1SS355 Chip D805 7043654016 1N4148 Coil inductors L805-L807 J2616227920X LAL02 2.7uH Capacitors C807 20252680AM 100uF,10V+/-20%, 10 x 16 C809 1500213030 10uF,16V+/-20%,5 x 11 C857,C864, 2025265030 220uF,16V+/-20%, 8 x 11.5 C869 C824,C860 2025267030 470uF,10V+/-20%, C866 2025267030 C802,C805, 2026783030 47uF,16V+/-20%, 5 x 11 C811L,C811R, C816L,C816R, C819,C820 C836 2026894030 100uF,10V+/-20%, 5 x 11 C825 2026911030 330uF,6.3V+/-20%, 6.3 x 11 Socket AS CN805 J4300200110X 12P 60MM Output terminal PC board www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com DV-S353 IC TERMINAL DESCRIPTION CXP82532 (Microprocessor) DV-S353 FRONT IC901 CXP82532 PIN LIST PIN NUMBER PIN NAME MAIN FUNCTION IN/OUT 1 PE3/INT3 INPUT FOR EXTERNAL INTERRUPT REQUEST. I 2 PE4/RMC INPUT FOR REMOTE CONTROL RECEIVING CIRCUIT. I 3 PE5 - I 4 PE6 - O 5 PE7/TO OUTPUT PIN FOR 16-BIT TIME/COUNTER RECTANGULAR WAVEFORM. O 6 PBO/CINT EXTERNAL CAPTURE INPUT FOR 16-BIT TIME/COUNTER. I/O 7 PBI/'CSO CHIP SELLECT INPUT FOR SERIAL INTERFACE(CH0). I/O 8 PB2/'SCKO SERIAL CLOCK (CH0) INPUT/OUTPUT. I/O 9 PB3/SIO SERIAL DATA (CH0) INPUT. I/O 10 PB4/SOO SERIAL DATA (CH0) OUTPUT. I/O 11 PB5/'SCK1 SERIAL CLOCK (CH1) INPUT/OUTPUT. I/O 12 PB6/SI1 SERIAL DATA (CH1) INPUT. I/O 13 PB7/SO1 SERIAL DATA (CH1) OUTPUT. O 14 PCO/KRO KEY RETURN INPUT FOR FDP SEGMENT SIGNAL WITCH PERFORMS KEY SCANNING. I/O 15 PC1/KR1 KEY RETURN INPUT FOR FDP SEGMENT SIGNAL WITCH PERFORMS KEY SCANNING. I/O 16 PC2/KR2 KEY RETURN INPUT FOR FDP SEGMENT SIGNAL WITCH PERFORMS KEY SCANNING. I/O 17 PC3/KR3 KEY RETURN INPUT FOR FDP SEGMENT SIGNAL WITCH PERFORMS KEY SCANNING. I/O 18 PC4/KR4 KEY RETURN INPUT FOR FDP SEGMENT SIGNAL WITCH PERFORMS KEY SCANNING. I/O 19 PC5/KR5 KEY RETURN INPUT FOR FDP SEGMENT SIGNAL WITCH PERFORMS KEY SCANNING. I/O 20 PC6/KR6 KEY RETURN INPUT FOR FDP SEGMENT SIGNAL WITCH PERFORMS KEY SCANNING. I/O 21 PC7/KR7 KEY RETURN INPUT FOR FDP SEGMENT SIGNAL WITCH PERFORMS KEY SCANNING. I/O 22 PA0/AN0 ANALOG INPUT TO A/D CONVERTER. I/O 23 PA1/AN1 ANALOG INPUT TO A/D CONVERTER. I/O 24 PA2/AN2 ANALOG INPUT TO A/D CONVERTER. I/O 25 PA3/AN3 ANALOG INPUT TO A/D CONVERTER. I/O 26 PA4/AN4 ANALOG INPUT TO A/D CONVERTER. I/O 27 PA5/AN5 ANALOG INPUT TO A/D CONVERTER. I/O 28 PA6/AN6 ANALOG INPUT TO A/D CONVERTER. I/O 29 PA7/AN7 ANALOG INPUT TO A/D CONVERTER. I/O 30 'RESET SYSTEM RESET,ACTIVE "L" I/O 31 EXTAL CONNECTION FOR SYSTEM CLOCK OSCILLATION CRYSTAL. I 32 XTAL CONNECTION FOR SYSTEM CLOCK OSCILLATION CRYSTAL. - 33 VSS GND - 34 PD0/S0 8-BIT DEDICATED OUTPUT PORT/SEGMENT SIGNAL OUTPUT FOR FDP. O 35 PD1/S1 8-BIT DEDICATED OUTPUT PORT/SEGMENT SIGNAL OUTPUT FOR FDP. O 36 PD2/S2 8-BIT DEDICATED OUTPUT PORT/SEGMENT SIGNAL OUTPUT FOR FDP. O 37 PD3/S3 8-BIT DEDICATED OUTPUT PORT/SEGMENT SIGNAL OUTPUT FOR FDP. O 38 PD4/S4 8-BIT DEDICATED OUTPUT PORT/SEGMENT SIGNAL OUTPUT FOR FDP. O 39 PD5/S5 8-BIT DEDICATED OUTPUT PORT/SEGMENT SIGNAL OUTPUT FOR FDP. O 40 PD6/S6 8-BIT DEDICATED OUTPUT PORT/SEGMENT SIGNAL OUTPUT FOR FDP. O 41 PD7/S7 8-BIT DEDICATED OUTPUT PORT/SEGMENT SIGNAL OUTPUT FOR FDP. O 42 PF0/S8 8-BIT DEDICATED OUTPUT PORT/SEGMENT SIGNAL OUTPUT FOR FDP. O 43 PF1/S9 8-BIT DEDICATED OUTPUT PORT/SEGMENT SIGNAL OUTPUT FOR FDP. O 44 PF2/S10 8-BIT DEDICATED OUTPUT PORT/SEGMENT SIGNAL OUTPUT FOR FDP. O 45 PF3/S11 8-BIT DEDICATED OUTPUT PORT/SEGMENT SIGNAL OUTPUT FOR FDP. O 46 PF4/S12 8-BIT DEDICATED OUTPUT PORT/SEGMENT SIGNAL OUTPUT FOR FDP. O 47 PF5/S13 8-BIT DEDICATED OUTPUT PORT/SEGMENT SIGNAL OUTPUT FOR FDP. O 48 PF6/S14 8-BIT DEDICATED OUTPUT PORT/SEGMENT SIGNAL OUTPUT FOR FDP. O 49 PF7/S15 8-BIT DEDICATED OUTPUT PORT/SEGMENT SIGNAL OUTPUT FOR FDP. O 50 S16 SEGMENT SIGNAL OUTPUT FOR FDP. O 51 S17 SEGMENT SIGNAL OUTPUT FOR FDP. O 52 S18 SEGMENT SIGNAL OUTPUT FOR FDP. O 53 S19 SEGMENT SIGNAL OUTPUT FOR FDP. O 54 S20 SEGMENT SIGNAL OUTPUT FOR FDP. O 55 T15/S21 DUAL PURPOSE OUTPUT FOR FDP TIMING AND SEGMENT SIGNAL. O 56 T14/S22 DUAL PURPOSE OUTPUT FOR FDP TIMING AND SEGMENT SIGNAL. O 57 T13/S23 DUAL PURPOSE OUTPUT FOR FDP TIMING AND SEGMENT SIGNAL. O 58 T12/S24 DUAL PURPOSE OUTPUT FOR FDP TIMING AND SEGMENT SIGNAL. O 59 T11/S25 DUAL PURPOSE OUTPUT FOR FDP TIMING AND SEGMENT SIGNAL. O 60 T10/S26 DUAL PURPOSE OUTPUT FOR FDP TIMING AND SEGMENT SIGNAL. O 61 T9/S27 DUAL PURPOSE OUTPUT FOR FDP TIMING AND SEGMENT SIGNAL. O 62 T8/S28 DUAL PURPOSE OUTPUT FOR FDP TIMING AND SEGMENT SIGNAL. O 63 T7 TIMING SIGNAL OUTPUT FOR FDP O 64 T6 TIMING SIGNAL OUTPUT FOR FDP O 65 T5 TIMING SIGNAL OUTPUT FOR FDP O 66 T4 TIMING SIGNAL OUTPUT FOR FDP O 67 T3 TIMING SIGNAL OUTPUT FOR FDP O 68 T2 TIMING SIGNAL OUTPUT FOR FDP O 69 T1 TIMING SIGNAL OUTPUT FOR FDP O 70 T0 TIMING SIGNAL OUTPUT FOR FDP O 71 VFDP PROVIDES VOLTAGE FOR FDP - 72 VDD POSITIVE POWER SUPPLY PIN. - 73 VPP POSITIVE POWER SUPPLY FOR THE PROGRAMMABLE ON-CHIP PROM. - 74 PG0 4-BIT IN/OUTPUT PORT;SINGLE BIT ADDRESSABLE I/O 75 PG1 4-BIT IN/OUTPUT PORT;SINGLE BIT ADDRESSABLE I/O 76 PG2 4-BIT IN/OUTPUT PORT;SINGLE BIT ADDRESSABLE I/O 77 PG3 4-BIT IN/OUTPUT PORT;SINGLE BIT ADDRESSABLE I/O 78 PE0/'EC0/INT0 INPUT FOR EXTERNAL INTERRUPT REQUEST. I 79 PE1/'EC1/INT1 INPUT FOR EXTERNAL INTERRUPT REQUEST. I 80 PE2/IN2 INPUT FOR EXTERNAL INTERRUPT REQUEST. I www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com DV-S353 PACKING VIEW/ PARTS LIST Front Rear Right side Front DV-S353(B) Accessory REF. NO. PART NO. DESCRIPTION REF. NO. PART NO. DESCRIPTION 5 J96000041000 Carton box 12 20194780XX Cable tie 6 J97200046010 Pad R 14 J94310007000 1P 01000, Pin cord 7 J97200046020 Pad L 15 J90300022000 Warrany card 8 J94330001000 3P1500, Audio connection cable J90400048000 POS label 17 55167260XX Remote controller RC-458DV with poly cover 10 J97000501010 Poly bag, Power cord 18 3010054 Battery UM3 with poly cover 20 J90200021000 Instruction manual 11 J97000002000 Poly bag 16 with poly cover 20 15 18 17 7 6 8 Tape Rear Front 5 5 16 21 29110141 PP tape 21 22 29100097-1A Poly bag 350 x 250 29100037-1A Poly bag 650 x 500 23 23 (Poly bag) www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com DVS353 ONKYO U.S.A. CORPORATION 18 Park Way, Upper Saddle River, N.J. 07458, U.S.A. Tel: 201-785-2600 Fax: 201-785-2650 E-mail: onkyo@onkyousa.com Sales & Product Planning Div. : 2-1, Nisshin-cho, Neyagawa-shi, OSAKA 572-8540, JAPAN Tel: 072-831-8111 Fax: 072-833-5222 ONKYO CORPORATION www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com PIN NUMBER DESCRIPTION PIN NAME MAIN FUNCTION TYPE 58 Share memory interface SMI_ADR[4] ADDRESS BUS SDRAM O 59 Share memory interface SMI_ADR[5] ADDRESS BUS SDRAM O 60 Share memory interface SMI_ADR[6] ADDRESS BUS SDRAM O 61 Share memory interface SMI_ADR[7] ADDRESS BUS SDRAM O 62 Share memory interface SMI_ADR[8] ADDRESS BUS SDRAM O 63 Share memory interface SMI_ADR[9] ADDRESS BUS SDRAM O 64 - VDD2_5 2.5V POWER SUPPLY POWER 65 - VSS GROUND POWER 66 Share memory interface SMI_ADR[0] ADDRESS BUS SDRAM O 67 Share memory interface SMI_ADR[1] ADDRESS BUS SDRAM O 68 Share memory interface SMI_ADR[2] ADDRESS BUS SDRAM O 69 Share memory interface SMI_ADR[3] ADDRESS BUS SDRAM O 70 Share memory interface SMI_ADR[10] ADDRESS BUS SDRAM O 71 Share memory interface SMI_ADR[11] ADDRESS BUS SDRAM O 72 Share memory interface SMI_ADR[12] ADDRESS BUS SDRAM O 73 Share memory interface SMI_ADR[13] ADDRESS BUS SDRAM O 74 Share memory interface SMI_CS[0] CHIP SELECT BANK0 O 75 Share memory interface SMI_CS[1] CHIP SELECT BANK1 O 76 Share memory interface SMI_RAS RAS SDRAM O 77 Share memory interface SMI_CAS CAS SDRAM O 78 Share memory interface SMI_WE SDRAM WRITE ENABLE O 79 Share memory interface SMI_DQML DQ MASK EN LOW O 80 Share memory interface SMI_DQMU DQ MASK EN UP O 81 - VDD3_3 3.3V POWER SUPPLY POWER 82 Share memory interface SMI_CLKIN SDRAM CLOCK IN O 83 - VSS GROUND POWER 84 Share memory interface SMI_DATA[0] DATA BUS SDRAM I/O 85 Share memory interface SMI_DATA[1] DATA BUS SDRAM I/O 86 Share memory interface SMI_DATA[2] DATA BUS SDRAM I/O 87 Share memory interface SMI_DATA[3] DATA BUS SDRAM I/O 88 Share memory interface SMI_DATA[4] DATA BUS SDRAM I/O 89 Share memory interface SMI_DATA[5] DATA BUS SDRAM I/O 90 Share memory interface SMI_DATA[6] DATA BUS SDRAM I/O 91 Share memory interface SMI_DATA[7] DATA BUS SDRAM I/O 92 Share memory interface SMI_DATA[8] DATA BUS SDRAM I/O 93 Share memory interface SMI_DATA[9] DATA BUS SDRAM I/O 94 - VDD2_5 2.5V POWER SUPPLY POWER 95 Share memory interface SMI_CLKOUT SDRAM CLOCK OUT O 96 - VSS GROUND POWER 97 Share memory interface SMI_DATA[10] DATA BUS SDRAM I/O 98 Share memory interface SMI_DATA[11] DATA BUS SDRAM I/O 99 Share memory interface SMI_DATA[12] DATA BUS SDRAM I/O 100 Share memory interface SMI_DATA[13] DATA BUS SDRAM I/O 101 Share memory interface SMI_DATA[14] DATA BUS SDRAM I/O 102 Share memory interface SMI_DATA[15] DATA BUS SDRAM I/O 103 RESERVED RESERVED I/O 104 RESERVED RESERVED I/O 105 RESERVED RESERVED I/O 106 RESERVED RESERVED O 107 - VDD3_3 3.3V POWER SUPPLY POWER 108 - VSS GROUND POWER 109 JTAG TRAT4 TEST RESET I 110 JTAG TMS TEST MODE SELECT I 111 JTAG TDO TEAT DATA OUT O 112 JTAG TDI TEST DATA IN I 113 JTAG TCK TEST CLOCK I 114 TIMER PWM2 PULSE WITDH MODULA2 I/O 115 TIMER PWM1 PULSE WITDH MODULA1 I/O 116 TIMER PWM0 PULSE WITDH MODULA0 I/O www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com PIN NUMBER DESCRIPTION PIN NAME MAIN FUNCTION TYPE 117 EMI Interface CPU_OE OUTPUT_ENABLE I/O 118 EMI Interface CPU_RAM_CLK SDRAM CLOCK O 119 - VDD2_5 2.5V POWER SUPPLY POWER 120 CLOCK & RESET PIX_CLK 27 MHz main clock I 121 - VSS GROUND POWER 122 CLOCK & RESET VDD_PLL VDD PLL=2.5V POWER 2.5V 123 CLOCK & RESET VSS_PLL GND PLL=GND POWER GND 124 CLOCK & RESET RESET CHIP RESET I 125 INTERRUPT IRQ2[2] IRQ[2](MD_IRQ) I 126 INTERRUPT IRQ2[1] IRQ[1](ATAPI IRQ) I 127 INTERRUPT IRQ2[0] IRQ[0](SERVO_IRQ) I 128 EMI Interface CPU_BE[0] BYTE0 ENABLE O 129 EMI Interface CPU_BE[1] BYTE1 ENABLE O 130 EMI Interface CPU_RW READ-NOT WRITE O 131 EMI Interface CPU_WATE WATE STATE I 132 EMI Interface CPU_CE[4] CHIP SEL.BANK3 O 133 EMI Interface CPU_CE[3] CHIP SEL.BANK2 O 134 EMI Interface CPU_CE[2] CHIP SEL.BANK1 O 135 EMI Interface CPU_CE[0] DARAM_RAS0 O 136 - VDD3_3 3.3V POWER SUPPLY POWER 137 - VSS GROUND POWER 138 EMI Interface CPU_RAS1 DARAM RAS I/O 139 EMI Interface CPU_CAS[0] DARM CAS0 O 140 EMI Interface CPU_CAS[1] DRAM O 141 EMI Interface CPU_DATA[0] DATA[0] I/O 142 EMI Interface CPU_DATA[1] DATA[1] I/O 143 EMI Interface CPU_DATA[2] DATA[2] I/O 144 EMI Interface CPU_DATA[3] DATA[3] I/O 145 EMI Interface CPU_DATA[4] DATA[4] I/O 146 EMI Interface CPU_DATA[5] DATA[5] I/O 147 EMI Interface CPU_DATA[6] DATA[6] I/O 148 EMI Interface CPU_DATA[7] DATA[7] I/O 149 - VDD2_5 2.5V POWER SUPPLY POWER 150 - VSS GROUND POWER 151 EMI Interface CPU_DATA[8] DATA[8] I/O 152 EMI Interface CPU_DATA[9] DATA[9] I/O 153 EMI Interface CPU_DATA[10] DATA[10] I/O 154 EMI Interface CPU_DATA[11] DATA[11] I/O 155 EMI Interface CPU_DATA[12] DATA[12] I/O 156 EMI Interface CPU_DATA[13] DATA[13] I/O 157 EMI Interface CPU_DATA[14] DATA[14] I/O 158 EMI Interface CPU_DATA[15] DATA[15] I/O 159 - VDD3_3 3.3V POWER SUPPLY POWER 160 - VSS GROUND POWER 161 EMI Interface CPU_ADR[1] ADR[1] O 162 EMI Interface CPU_ADR[2] ADR[2] O 163 EMI Interface CPU_ADR[3] ADR[3] O 164 EMI Interface CPU_ADR[4] ADR[4] O 165 EMI Interface CPU_ADR[5] ADR[5] O 166 EMI Interface CPU_ADR[6] ADR[6] O 167 EMI Interface CPU_ADR[7] ADR[7] O 168 EMI Interface CPU_ADR[8] ADR[8] O 169 EMI Interface CPU_ADR[9] ADR[9] O 170 EMI Interface CPU_ADR[10] ADR[10] O 171 - VDD2_5 2.5V POWER SUPPLY POWER 172 - VSS GROUND POWER 173 EMI Interface CPU_ADR[11] ADR[11] O 174 EMI Interface CPU_ADR[12] ADR[12] O www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com PIN NUMBER DESCRIPTION PIN NAME MAIN FUNCTION TYPE 175 EMI Interface CPU_ADR[13] ADR[13] O 176 EMI Interface CPU_ADR[14] ADR[14] O 177 EMI Interface CPU_ADR[15] ADR[15] O 178 EMI Interface CPU_ADR[16] ADR[16] O 179 EMI Interface CPU_ADR[17] ADR[17] O 180 EMI Interface CPU_ADR[18] ADR[18] O 181 EMI Interface CPU_ADR[19] ADR[19] O 182 EMI Interface CPU_ADR[20] ADR[20] O 183 EMI Interface CPU_ADR[21] ADR[21] O 184 - VDD3_3 3.3V POWER SUPPLY POWER 185 - VSS GROUND POWER 186 PIOs and communication PIO0[0] PIO0[0] I/O 187 PIOs and communication PIO0[1] PIO0[1] I/O 188 PIOs and communication PIO0[2] PIO0[2] I/O 189 PIOs and communication PIO0[3] PIO0[3] I/O 190 PIOs and communication PIO0[4] PIO0[4] I/O 191 PIOs and communication PIO0[5] PIO0[5] I/O 192 PIOs and communication PIO0[6] PIO0[6] I/O 193 PIOs and communication PIO0[7] PIO0[7] I/O 194 PIOs and communication PIO1[0] PIO1[0] I/O 195 PIOs and communication PIO1[1] PIO1[1] I/O 196 PIOs and communication PIO1[2] PIO1[2] I/O 197 PIOs and communication PIO1[3] PIO1[3] I/O 198 - VDD2_5 2.5V POWER SUPPLY POWER 199 - VSS GROUND POWER 200 PIOs and communication PIO1[4] PIO1[4] I/O 201 PIOs and communication PIO1[5] PIO1[5] I/O 202 PIOs and communication TRIGGER_IN TRIGGER_IN FOR DCU I/O 203 PIOs and communication TRIGGER_OUT TRIGGER_OUT FOR DCU I/O 204 PIOs and communication PIO2[0] PIO2[0] I/O 205 PIOs and communication PIO2[1] PIO2[1] I/O 206 PIOs and communication PIO2[2] PIO2[2] I/O 207 PIOs and communication PIO2[3] PIO2[3] I/O 208 PIOs and communication PIO2[4] PIO2[4] I/O www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com
