先锋PIONEER VSX-108电路图

分类:电子电工 日期: 点击:0

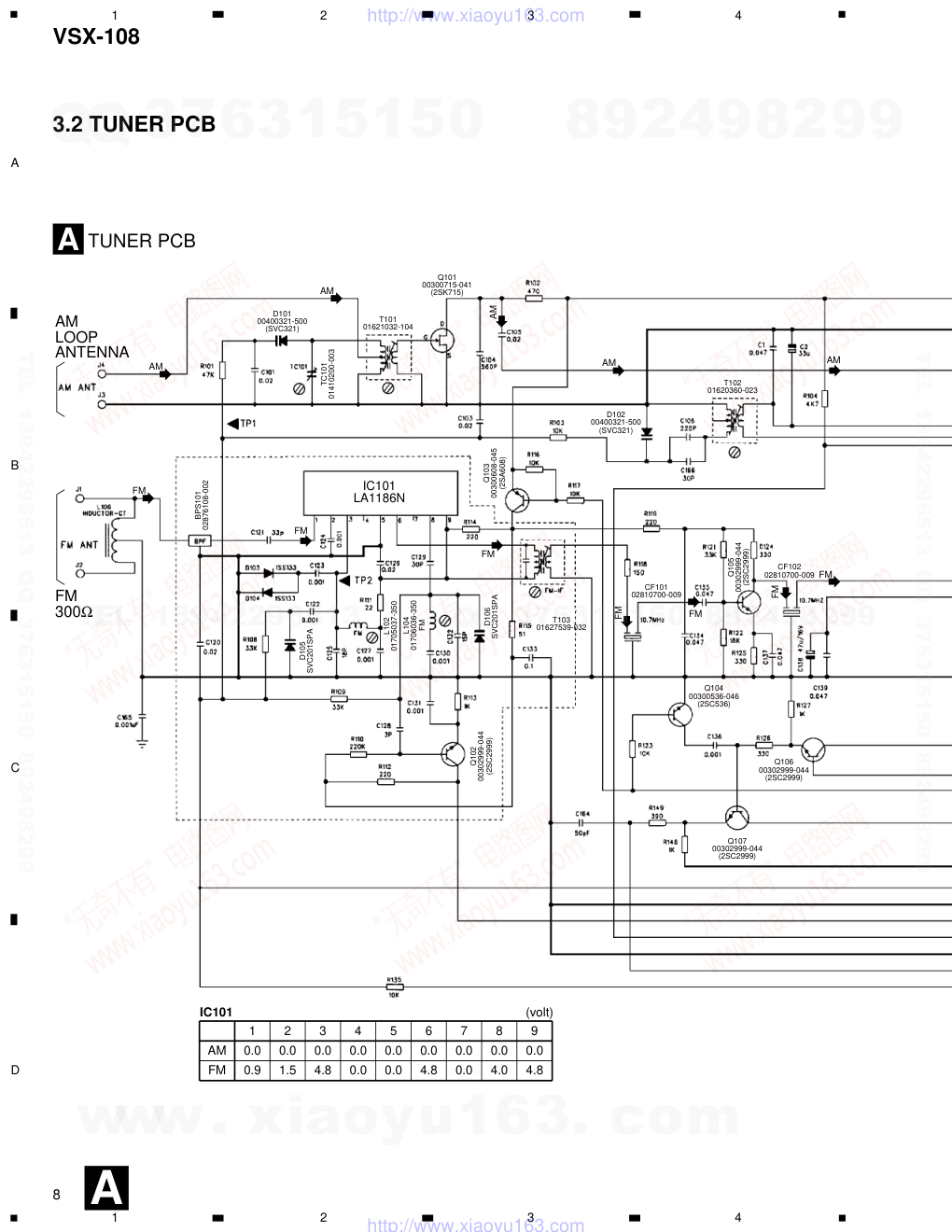

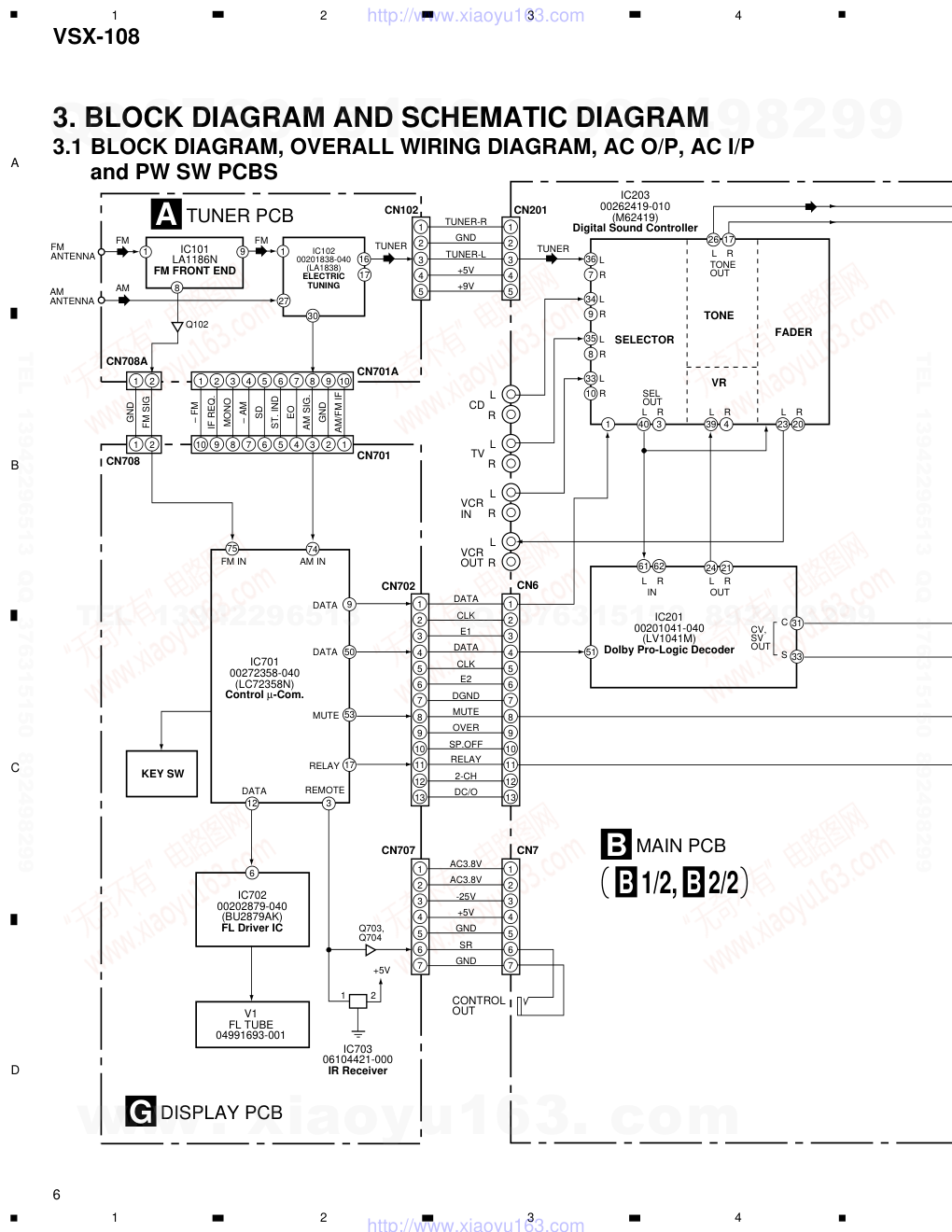

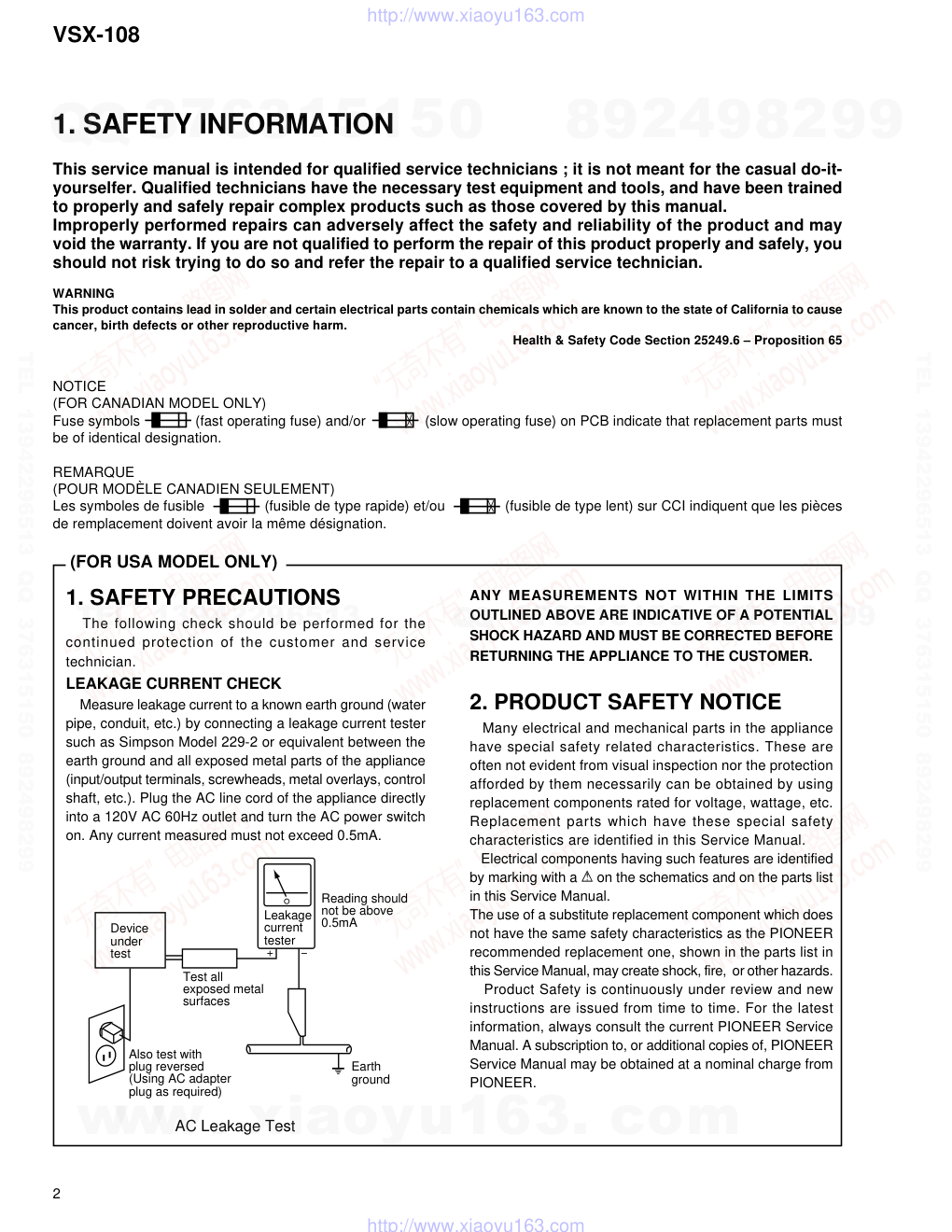

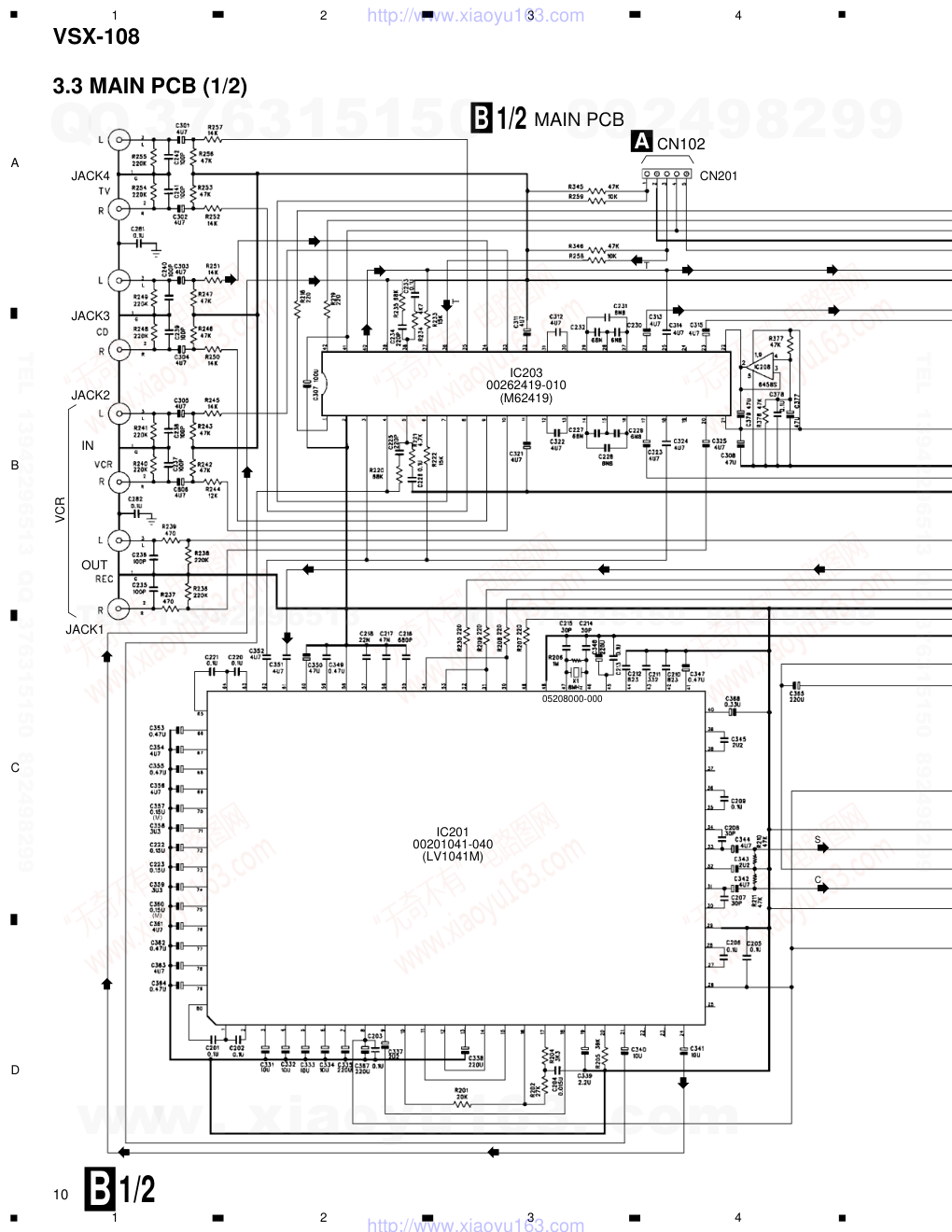

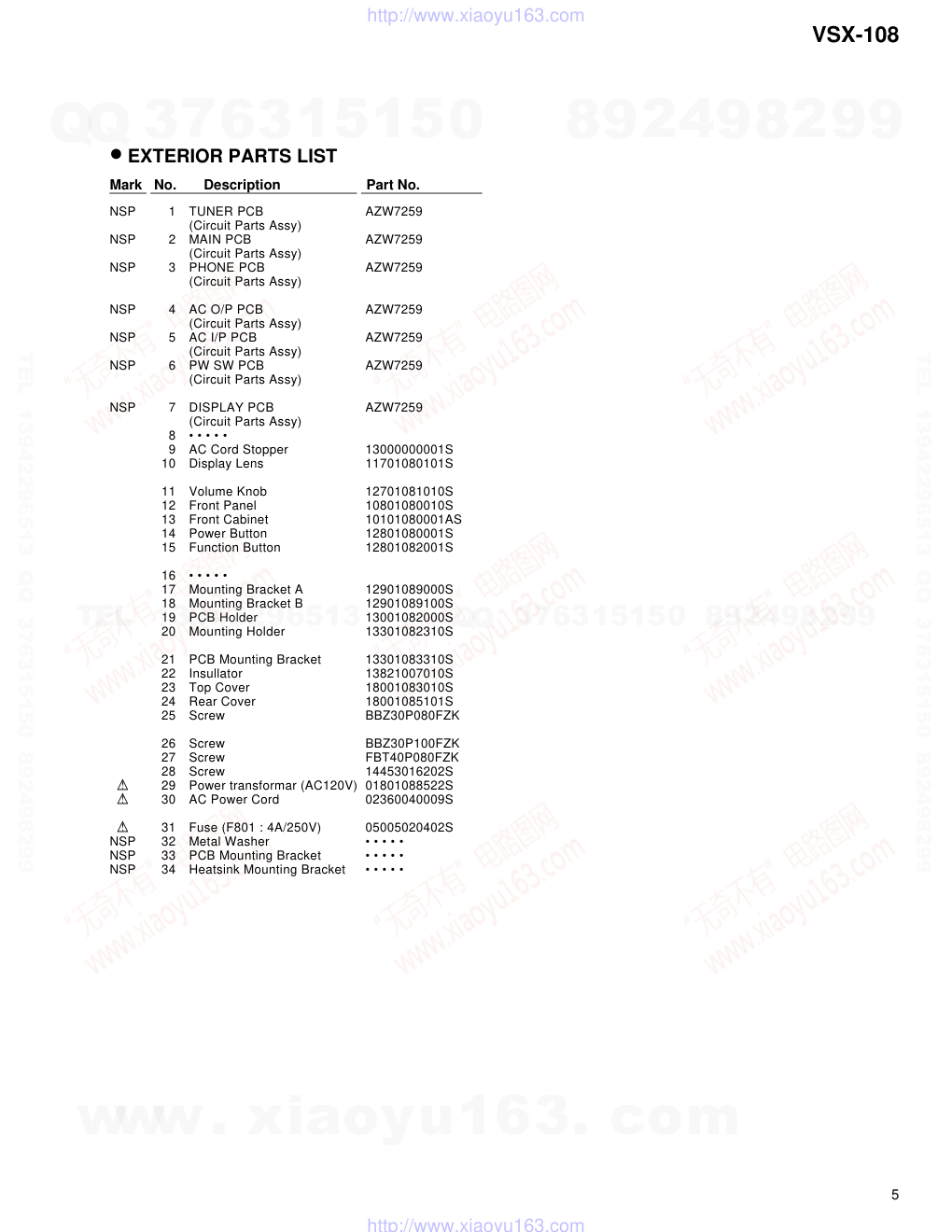

先锋PIONEER VSX-108电路图-0 先锋PIONEER VSX-108电路图-1 先锋PIONEER VSX-108电路图-2 先锋PIONEER VSX-108电路图-3 先锋PIONEER VSX-108电路图-4 先锋PIONEER VSX-108电路图-5 先锋PIONEER VSX-108电路图-6 先锋PIONEER VSX-108电路图-7 先锋PIONEER VSX-108电路图-8 先锋PIONEER VSX-108电路图-9

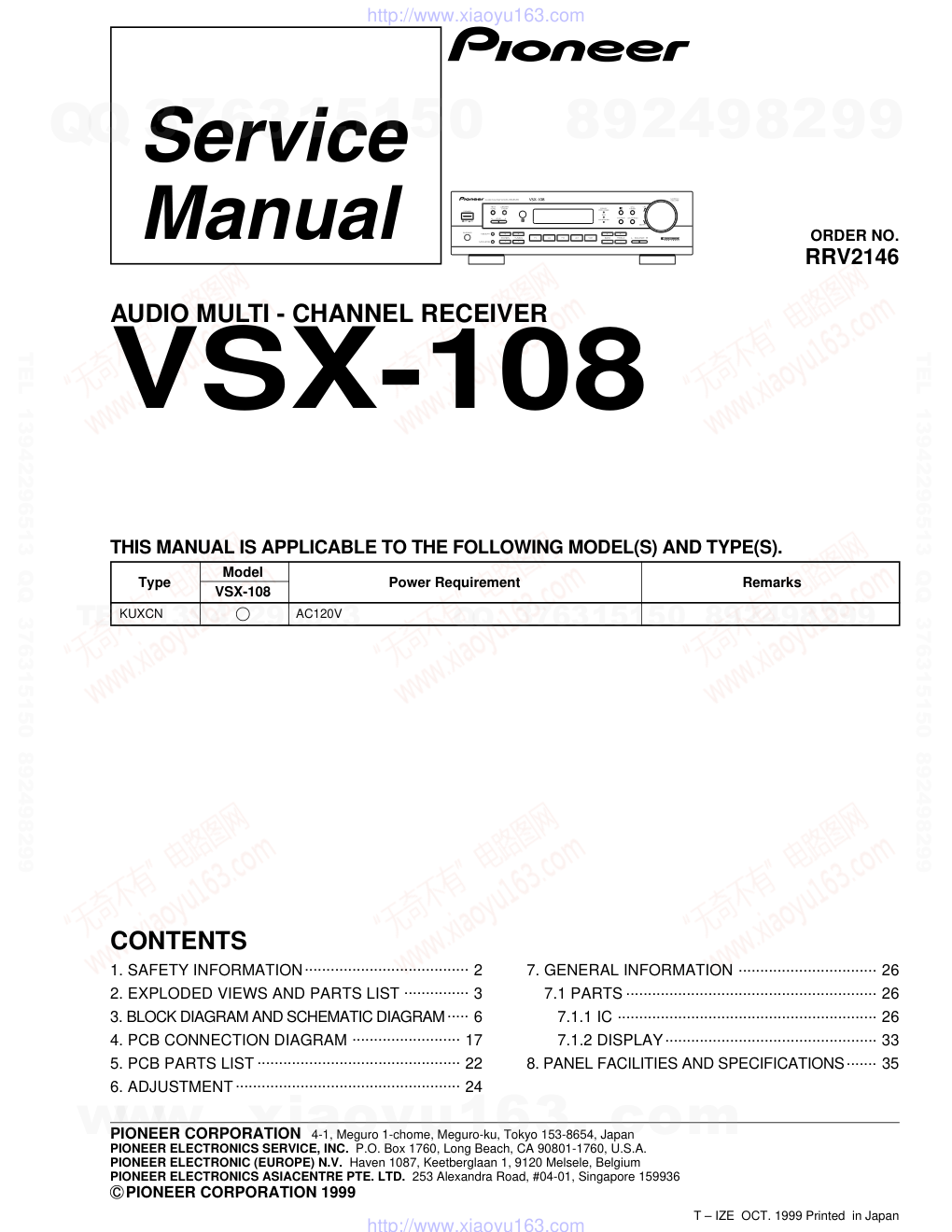

ORDER NO. PIONEER CORPORATION 4-1, Meguro 1-chome, Meguro-ku, Tokyo 153-8654, Japan PIONEER ELECTRONICS SERVICE, INC. P.O. Box 1760, Long Beach, CA 90801-1760, U.S.A. PIONEER ELECTRONIC (EUROPE) N.V. Haven 1087, Keetberglaan 1, 9120 Melsele, Belgium PIONEER ELECTRONICS ASIACENTRE PTE. LTD. 253 Alexandra Road, #04-01, Singapore 159936 PIONEER CORPORATION 1999 c VSX-108 RRV2146 T – IZE OCT. 1999 Printed in Japan Type Model Power Requirement Remarks VSX-108 KUXCN AC120V THIS MANUAL IS APPLICABLE TO THE FOLLOWING MODEL(S) AND TYPE(S). AUDIO MULTI - CHANNEL RECEIVER 1. SAFETY INFORMATION...................................... 2 2. EXPLODED VIEWS AND PARTS LIST ............... 3 3. BLOCK DIAGRAM AND SCHEMATIC DIAGRAM..... 6 4. PCB CONNECTION DIAGRAM ......................... 17 5. PCB PARTS LIST ............................................... 22 6. ADJUSTMENT .................................................... 24 CONTENTS 7. GENERAL INFORMATION ................................ 26 7.1 PARTS .......................................................... 26 7.1.1 IC ............................................................ 26 7.1.2 DISPLAY................................................. 33 8. PANEL FACILITIES AND SPECIFICATIONS....... 35 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 2 VSX-108 1. SAFETY INFORMATION This service manual is intended for qualified service technicians ; it is not meant for the casual do-it- yourselfer. Qualified technicians have the necessary test equipment and tools, and have been trained to properly and safely repair complex products such as those covered by this manual. Improperly performed repairs can adversely affect the safety and reliability of the product and may void the warranty. If you are not qualified to perform the repair of this product properly and safely, you should not risk trying to do so and refer the repair to a qualified service technician. WARNING This product contains lead in solder and certain electrical parts contain chemicals which are known to the state of California to cause cancer, birth defects or other reproductive harm. Health & Safety Code Section 25249.6 – Proposition 65 NOTICE (FOR CANADIAN MODEL ONLY) Fuse symbols (fast operating fuse) and/or (slow operating fuse) on PCB indicate that replacement parts must be of identical designation. REMARQUE (POUR MODÈLE CANADIEN SEULEMENT) Les symboles de fusible (fusible de type rapide) et/ou (fusible de type lent) sur CCI indiquent que les pièces de remplacement doivent avoir la même désignation. ANY MEASUREMENTS NOT WITHIN THE LIMITS OUTLINED ABOVE ARE INDICATIVE OF A POTENTIAL SHOCK HAZARD AND MUST BE CORRECTED BEFORE RETURNING THE APPLIANCE TO THE CUSTOMER. 2. PRODUCT SAFETY NOTICE Many electrical and mechanical parts in the appliance have special safety related characteristics. These are often not evident from visual inspection nor the protection afforded by them necessarily can be obtained by using replacement components rated for voltage, wattage, etc. Replacement parts which have these special safety characteristics are identified in this Service Manual. Electrical components having such features are identified by marking with a on the schematics and on the parts list in this Service Manual. The use of a substitute replacement component which does not have the same safety characteristics as the PIONEER recommended replacement one, shown in the parts list in this Service Manual, may create shock, fire, or other hazards. Product Safety is continuously under review and new instructions are issued from time to time. For the latest information, always consult the current PIONEER Service Manual. A subscription to, or additional copies of, PIONEER Service Manual may be obtained at a nominal charge from PIONEER. 1. SAFETY PRECAUTIONS The following check should be performed for the continued protection of the customer and service technician. LEAKAGE CURRENT CHECK Measure leakage current to a known earth ground (water pipe, conduit, etc.) by connecting a leakage current tester such as Simpson Model 229-2 or equivalent between the earth ground and all exposed metal parts of the appliance (input/output terminals, screwheads, metal overlays, control shaft, etc.). Plug the AC line cord of the appliance directly into a 120V AC 60Hz outlet and turn the AC power switch on. Any current measured must not exceed 0.5mA. (FOR USA MODEL ONLY) Leakage current tester Reading should not be above 0.5mA Device under test Test all exposed metal surfaces Also test with plug reversed (Using AC adapter plug as required) Earth ground AC Leakage Test www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 3 VSX-108 2.1 PACKING • PACKING PARTS LIST Mark No. Description Part No. 2. EXPLODED VIEWS AND PARTS LIST NOTES: • Parts marked by "NSP" are generally unavailable because they are not in our Master Spare Parts List. • The mark found on some component parts indicates the importance of the safety factor of the part. Therefore, when replacing, be sure to use parts of identical designation. • Screws adjacent to mark on the product are used for disassembly. 1 AM Loop Antenna 01582100001S 2 FM Antenna 06410001003S 3 Operating Instructions 152010801297 (English) 4 Polyform L 14901081000S 5 Polyform R 14901082000S 6 Remote Control Unit 18201080001S 7 Carton Box 153010820297 8 Poly. Bag (4 × 20) 15004011210S 9 Poly. Bag (10 × 15) 15010015510S 10 Poly. Bag (20 × 26) 15020026510S NSP 11 RCA Cable • • • • • NSP 12 Dry Cell Battery (LR6, AA) • • • • • NSP 13 Warranty Card • • • • • 2 11 1 4 10 8 9 12 7 6 3 13 5 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 4 VSX-108 A A 31 4 25 25 20 5 27 29 3 25 Bottom Cover 25 25 25 25 25 22 22 25 18 19 19 17 19 7 25 25 25 25 25 25 25 6 14 15 12 13 11 10 30 9 24 26 26 25 25 34 25 25 25 2 28 25 33 25 25 32 28 28 23 25 25 25 25 25 21 1 25 25 26 26 2.2 EXTERIOR www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 5 VSX-108 • EXTERIOR PARTS LIST Mark No. Description Part No. NSP 1 TUNER PCB AZW7259 (Circuit Parts Assy) NSP 2 MAIN PCB AZW7259 (Circuit Parts Assy) NSP 3 PHONE PCB AZW7259 (Circuit Parts Assy) NSP 4 AC O/P PCB AZW7259 (Circuit Parts Assy) NSP 5 AC I/P PCB AZW7259 (Circuit Parts Assy) NSP 6 PW SW PCB AZW7259 (Circuit Parts Assy) NSP 7 DISPLAY PCB AZW7259 (Circuit Parts Assy) 8 • • • • • 9 AC Cord Stopper 13000000001S 10 Display Lens 11701080101S 11 Volume Knob 12701081010S 12 Front Panel 10801080010S 13 Front Cabinet 10101080001AS 14 Power Button 12801080001S 15 Function Button 12801082001S 16 • • • • • 17 Mounting Bracket A 12901089000S 18 Mounting Bracket B 12901089100S 19 PCB Holder 13001082000S 20 Mounting Holder 13301082310S 21 PCB Mounting Bracket 13301083310S 22 Insullator 13821007010S 23 Top Cover 18001083010S 24 Rear Cover 18001085101S 25 Screw BBZ30P080FZK 26 Screw BBZ30P100FZK 27 Screw FBT40P080FZK 28 Screw 14453016202S 29 Power transformar (AC120V) 01801088522S 30 AC Power Cord 02360040009S 31 Fuse (F801 : 4A/250V) 05005020402S NSP 32 Metal Washer • • • • • NSP 33 PCB Mounting Bracket • • • • • NSP 34 Heatsink Mounting Bracket • • • • • www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com VSX-108 6 A B C D 1 2 3 4 1 2 3 4 DISPLAY PCB TUNER PCB B 1/2, B 2/2 CN102 CN701A CN701 CN708A CN708 CN201 L R CD G A MAIN PCB B FM ANTENNA AM ANTENNA IC101 LA1186N FM FRONT END IC102 00201838-040 (LA1838) ELECTRIC TUNING AM Q102 FM IN AM IN DATA DATA DATA MUTE RELAY REMOTE FM FM TUNER TUNER-R GND TUNER-L AM/FM IF GND AM SIG. EO ST. IND SD – AM MONO IF REQ. – FM +5V +9V 1 1 7 36 9 8 1 1 2 1 2 3 4 5 6 7 8 9 10 10 9 1 2 8 7 6 5 4 3 2 1 2 3 4 5 1 2 3 4 5 CN6 1 2 3 4 5 6 7 CN7 CN707 CN702 1 2 3 4 5 6 7 1 2 3 4 5 6 7 8 9 10 11 12 13 1 2 3 4 5 6 7 8 9 10 11 12 13 TUNER L R 9 34 L R 8 35 L R 10 1 40 3 61 74 9 50 53 17 3 12 6 27 30 17 16 75 51 62 33 L L R R 39 4 24 21 31 33 26 17 L R L C S R L R L TONE OUT SEL OUT IN OUT CV, SV OUT R 23 20 L R DATA CLK E1 DATA CLK E2 DGND MUTE OVER SP.OFF RELAY 2-CH DC/O AC3.8V -25V +5V GND SR GND AC3.8V Q703, Q704 +5V 1 2 FM SIG GND L R TV L R VCR IN L R VCR OUT CONTROL OUT IC203 00262419-010 (M62419) Digital Sound Controller VR TONE FADER SELECTOR IC201 00201041-040 (LV1041M) Dolby Pro-Logic Decoder KEY SW IC701 00272358-040 (LC72358N) Control µ-Com. IC702 00202879-040 (BU2879AK) FL Driver IC IC703 06104421-000 IR Receiver V1 FL TUBE 04991693-001 3. BLOCK DIAGRAM AND SCHEMATIC DIAGRAM 3.1 BLOCK DIAGRAM, OVERALL WIRING DIAGRAM, AC O/P, AC I/P and PW SW PCBS www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com VSX-108 7 A B C D 5 6 7 8 5 6 7 8 PHONE PCB AC O/P PCB AC I/P PCB PW SW PCB CN14 CN14A C D E F T1 POWER TRANSFORMER 01801088522S AC120V 60Hz AC POWER CORD 02360040009S LIVE NEUTRAL R820 3M3 Q201-Q204 6 8 4 CN207 CN207A 1.9V CT 1.9V 16.5V 1 2 3 4 5 1 2 3 4 5 CN208 REG. 1 2 3 1 2 3 4 5 6 1 2 3 4 5 6 R L GND L-SP R-ST SP-OFF PHONES : AUDIO SIGNAL ROUTE L R FRONT [Jack 6 (1/2)] CENTER [Jack 6 (2/2)] SURROUND [Jack 7] SUB WOOFER [Jack 5] 2 10 6 14 7 10 6 14 7 IC202 00206458-040 (LA6458S) Dual Operational Amp. IC205 STK407-070 2ch AF Power Amp. IC204 STK407-070 2ch AF Power Amp. MUTING Q209-Q211 D802 +5V +9V +B –B –25V –9V D803 J6 W1 W2 W3 W4 J5 J7 Q802 Q803 Q801 Q804 RY4 PS1 POWER F801 4A/250V C823 0.01/250V R821 120/1W RY3 RY2 RY1 RELAY DRIVER AC 3.8V REG. REG. REG. 02041100-004 05005020402S • NOTE FOR FUSE REPLACEMENT FOR CONTINUED PROTECTION AGAINST RISK OF FIRE. REPLACE WITH SAME TYPE AND RATINGS ONLY. CAUTION - Note : When ordering service parts, be sure to refer to "EXPLODED VIEWS and PARTS LIST" or "PCB PARTS LIST". F E D www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com VSX-108 8 A B C D 1 2 3 4 1 2 3 4 FM 300Ω AM LOOP ANTENNA IC101 LA1186N T102 01620360-023 D102 00400321-500 (SVC321) Q101 00300715-041 (2SK715) T101 01621032-104 T103 01627539-032 L102 01705037-350 L104 01706036-350 FM D106 SVC201SPA D105 SVC201SPA Q103 00300608-045 (2SA608) D101 00400321-500 (SVC321) BPS101 02876108-002 TC101 01410200-003 CF102 02810700-009 Q106 00302999-044 (2SC2999) Q107 00302999-044 (2SC2999) Q104 00300536-046 (2SC536) Q102 00302999-044 (2SC2999) CF101 02810700-009 Q105 00302999-044 (2SC2999) 1 2 3 4 5 6 7 8 9 AM 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 FM 0.9 1.5 4.8 0.0 0.0 4.8 0.0 4.0 4.8 IC101 (volt) AM AM AM AM AM FM FM FM FM FM FM FM TUNER PCB A 3.2 TUNER PCB A www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com VSX-108 9 A B C D 5 6 7 8 5 6 7 8 CN201 B CN701 CN701A 02520012-202 CN708A CN102 02520005-205 IC102 00201838-040 (LA1838) L101 01500393-001 GM74A 02810700-025 G CN708 G CF103 02800450-000 T104 01627580-041 (volt) 1 2 3 4 5 6 7 8 9 AM 3.8 13.0 3.8 3.8 0.0 5.1 5.1 13.0 2.3 FM 3.8 13.0 3.8 3.8 0.0 4.9 4.9 13.0 2.3 IC102 10 11 1.6 0.0 1.6 0.4 12 13 0.0 0.0 0.0 0.0 14 15 8.0 12.0 12.0 12.0 16 17 18 19 20 21 22 23 24 AM 4.5 4.5 4.5 4.5 3.5 3.5 2.8 0.0 0.6 FM 4.5 4.5 4.5 4.5 3.5 3.5 2.8 3.0 0.0 25 26 0.5 3.8 0.0 4.2 27 28 3.8 3.8 4.0 3.8 29 30 3.8 2.0 3.8 2.2 : TUNER AUDIO SIGNAL ROUTE (L ch) : AM SIGNAL ROUTE AM T : FM SIGNAL ROUTE FM AM AM T T T T FM A www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com VSX-108 10 A B C D 1 2 3 4 1 2 3 4 CN102 A JACK4 JACK3 JACK2 IN OUT JACK1 VCR CN201 IC203 00262419-010 (M62419) IC201 00201041-040 (LV1041M) 05208000-000 S C T T B 1/2 MAIN PCB 1/2 B 3.3 MAIN PCB (1/2) www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com VSX-108 11 A B C D 5 6 7 8 5 6 7 8 CN707 G CN14A C JACK6 JACK7 FRONT CENTER SURROUND CN7 CN14 R L GND L-SP R-ST SP-OFF CN702 G CN6 IC202 00206458-040 (LA6458S) IC205 STK407-070 IC204 STK407-070 Q213 00310536-046 Q204 00303576-040 Q203 00302576-040 Q202 00302576-040 Q201 00302576-040 Q212 00310536-046 L201 01500030-006 L202 01500030-006 04610400-006 04620800-001 L203 01500030-006 L204 01500030-006 Q210 Q205-Q211 : 00310536-046 Q209 Q211 Q208 Q207 Q206 Q205 D212 00494001-300 D211 00494001-300 D209 00494001-300 B 2/2 : AUDIO SIGNAL ROUTE (L ch) : AUDIO SIGNAL ROUTE (Center) C : AUDIO SIGNAL ROUTE (Surround) S S S S S S S S S C C C C C C C C C : The power supply is shown with the marked box. : TUNER AUDIO SIGNAL ROUTE (L ch) T 1/2 B www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com VSX-108 12 A B C D 1 2 3 4 1 2 3 4 B 1/2 : The power supply is shown with the marked box. B 2/2 MAIN PCB 2/2 B 3.4 MAIN (2/2) and PHONE PCBS www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com VSX-108 13 A B C D 5 6 7 8 5 6 7 8 2/2 B B 1/2 CN207 CN208 CN207A CN14 D CN208A D 1 R 2 L 3 GND R320 330/2W R321 330/2W CN14A JACK8 PHONES 4 L-SP 5 R-ST 6 SP-OFF PHONE PCB C : AUDIO SIGNAL ROUTE (L ch) C www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com VSX-108 14 A B C D 1 2 3 4 1 2 3 4 DISPLAY PCB G G 3.5 DISPLAY PCB www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com VSX-108 15 A B C D 5 6 7 8 5 6 7 8 B 1/2 B 1/2 CN7 CN6 CN701A A CN708A A DISPLAY PCB SW1 : MPX MODE SW2 : MEMORY SW3 : LEVEL - SW4 : TEST MODE SW5 : CENTER/REAR SW10 : (DOLBY PRO LOGIC) SW11 : SFC MODE SW12 : LEVEL + SW13 : TV SW14 : CD SW15 : AM SW16 : VCR SW17 : STEREO SW18 : LOUDNESS SW19 : STATION + SW20 : TUNING + SW21 : FM SW22 : BASS + SW23 : TREBLE + SW26 : STATION - SW27 : TUNING - SW29 : BASS - SW30 : TREBLE - SW31 : BALANCE L SW32 : BALANCE R G www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com VSX-108 16 Pin Voltage (V) Pin Voltage (V) 1 6.0 41 6.0 2 6.0 42 6.0 3 6.0 43 6.0 4 6.0 44 6.2 5 6.0 45 5.4 6 6.0 46 0.1 7 6.0 47 2.2 8 13.0 48 0.0 9 6.0 49 5.0 10 6.0 50 5.0 11 6.0 51 0.0 12 6.0 52 5.0 13 6.0 53 0.0 14 6.0 54 5.0 15 6.0 55 0.0 16 6.0 56 5.6 17 6.0 57 6.0 18 1.8 58 0.0 19 0.7 59 6.0 20 0.8 60 6.0 21 6.0 61 4.8 22 6.0 62 4.8 23 6.0 63 6.0 24 6.0 64 6.0 25 0.0 65 6.0 26 6.0 66 6.0 27 1.8 67 6.0 28 1.1 68 6.0 29 0.0 69 6.0 30 6.0 70 1.8 31 6.0 71 1.8 32 2.8 72 1.6 33 6.0 73 1.4 34 6.0 74 1.5 35 1.2 75 1.5 36 1.8 76 6.0 37 6.0 77 6.0 38 1.8 78 6.0 39 6.0 79 6.0 40 6.0 80 6.0 Pin Voltage (V) 1 13.0 2 0.0 3 0.0 4 0.0 5 -9.5 6 0.0 7 0.0 8 0.0 9 13.0 Pin Voltage (V) Pin Voltage (V) 1 0.0 22 6.0 2 0.0 23 6.0 3 6.0 24 6.0 4 5.5 25 5.5 5 0.1 26 6.0 6 6.0 27 6.0 7 6.0 28 6.0 8 5.0 29 6.0 9 5.0 30 6.0 10 6.0 31 6.0 11 6.0 32 2.8 12 6.0 33 6.0 13 6.0 34 6.0 14 6.0 35 1.2 15 6.0 36 1.8 16 6.0 37 6.0 17 6.0 38 1.8 18 5.5 39 6.0 19 6.0 40 6.0 20 6.0 41 6.0 21 13.0 42 6.0 Pin Voltage (V) 1 -46.0 2 -46.0 3 46.0 4 0.0 5 0.0 6 0.0 7 0.0 8 -45.0 9 45.0 10 0.0 11 0.0 12 -44.0 13 0.0 14 0.0 15 0.0 Pin Voltage (V) Pin Voltage (V) FM AM FM AM 1 2.3 2.3 41 0.0 0.0 2 0.0 0.0 42 0.0 0.0 3 5.7 5.7 43 0.0 0.0 4 5.4 5.4 44 0.0 0.0 5 5.5 5.5 45 0.0 0.0 6 5.0 5.1 46 0.0 0.0 7 5.4 5.6 47 0.0 0.0 8 5.4 5.6 48 0.0 0.0 9 0.0 0.0 49 5.0 5.0 10 0.0 0.0 50 5.0 5.0 11 0.0 0.0 51 5.0 5.0 12 5.0 5.0 52 5.0 5.0 13 5.0 5.0 53 5.0 5.0 14 0.5 0.2 54 0.0 0.0 15 0.0 5.0 55 0.7 0.7 16 0.0 5.0 56 0.0 0.0 17 5.0 5.0 57 12.0 12.0 18 4.4 4.6 58 12.0 12.0 19 0.0 0.0 59 0.0 0.0 20 0.0 0.0 60 0.0 0.0 21 0.0 0.0 61 0.0 0.0 22 0.0 0.0 62 0.0 0.0 23 0.0 0.0 63 0.0 0.0 24 0.0 0.0 64 0.0 0.0 25 0.0 0.0 65 5.0 5.0 26 0.0 0.0 66 5.0 5.0 27 0.0 0.0 67 5.8 5.8 28 0.0 0.0 68 5.0 5.0 29 0.0 0.0 69 0.0 0.0 30 0.0 0.0 70 2.5 2.5 31 5.0 5.0 71 0.0 0.0 32 0.0 0.0 72 0.0 0.0 33 0.0 0.0 73 5.0 5.0 34 0.0 0.0 74 0.0 2.5 35 0.0 0.0 75 2.5 0 36 0.0 0.0 76 0.0 0.0 37 0.0 0.0 77 0.0 0.0 38 0.0 0.0 78 1.1 1.1 39 0.0 0.0 79 0.0 0.0 40 0.0 0.0 80 2.3 2.3 Pin Voltage (V) Pin Voltage (V) FM AM FM AM 1 0.0 0.0 23 -12.0 -12.0 2 0.0 0.0 24 -21.5 -21.5 3 0.0 0.0 25 -23.6 -23.6 4 0.0 0.0 26 -21.5 -21.5 5 0.0 0.0 27 -29.0 -28.8 6 5.0 5.0 28 -17.1 -16.3 7 0.0 0.0 29 -17.1 -19.1 8 5.0 5.0 30 -21.3 -23.8 9 0.0 0.0 31 -23.0 -23.0 10 0.0 0.0 32 -27.0 -27.0 11 0.0 0.0 33 -25.0 -25.0 12 0.0 0.0 34 -25.0 -25.0 13 0.0 0.0 35 -25.0 -25.0 14 5.2 5.2 36 -25.0 -25.0 15 -12.2 -14.2 37 -25.0 -25.0 16 -25.0 -25.0 38 5.2 5.2 17 -22.0 -22.1 39 -25.0 -25.0 18 -18.0 -18.3 40 -25.0 -25.0 19 -10.8 -14.2 41 -25.0 -25.0 20 -12.1 -12.1 42 -25.0 -25.0 21 -14.2 -14.2 43 0.0 0.0 22 -16.3 -16.3 44 2.5 2.5 IC201 IC203 IC701 IC702 IC204, IC205 IC202 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com VSX-108 17 A B C D 1 2 3 4 1 2 3 4A NOTE FOR PCB DIAGRAMS : 1. Part numbers in PCB diagrams match those in the schematic diagrams. 2. A comparison between the main parts of PCB and schematic diagrams is shown below. 3. The parts mounted on this PCB include all necessary parts for several destinations. For further information for respective destinations, be sure to check with the schematic diagram. 4. View point of PCB diagrams. Symbol In PCB Diagrams Symbol In Schematic Diagrams Part Name B C E D D G G S S B C E B C E D G S B C E B C E B C E Transistor Transistor with resistor Field effect transistor Resistor array 3-terminal regulator Capacitor Connector P.C.Board Chip Part SIDE A SIDE B SIDE A Q102 Q101 Q103 Q105 Q106 Q107 Q104 IC102 IC101 CN701 G CN708 G CN708A TUNER PCB A CN201 B 4. PCB CONNECTION DIAGRAM 4.1 TUNER PCB www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com VSX-108 18 A B C D 1 2 3 4 1 2 3 4 Q212 Q213 Q209 Q211 Q203 Q204 Q205 Q201 Q202 IC205 Q207 IC204 IC208 IC203 Q206 IC201 Q208 Q402 Q401 IC202 Q801 Q804 MAIN PCB B CN207A D J7 J5 J6 D B 4.2 MAIN and PHONE PCBS www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com VSX-108 19 A B C D 5 6 7 8 5 6 7 8 SIDE A PHONE PCB C CN102 A CN707 G PHONES CN706 G C B www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com VSX-108 20 A B C D 1 2 3 4 1 2 3 4 MODEL : VSX-108 (DISPLAY BD.) P / N : 001-01080-700 (R.1) TEST MEMORY MPX STA + TUN + TV CD TUN - STA - SW4 SW3 SW2 7 8 SW19 SW20 SW13 SW14 SW27 J701 SW12 Q703 Q704 IC703 DISP1 V1 IC702 J751 J704 J706 J705 R717 J709 C724 C722 C723 C711 C712 C713 SW15 SW21 J707 D704 C721 C725 D702 R710 J702 SW5 LEVEL - LEVEL + VC AM FM RECEIVER CENTER REAR SIDE A Q703 Q704 IC703 IC702 AC O/P PCB D AC I/P PCB E PW SW PCB F DISPLAY PCB G CN208 B CN207 B T1 POWER TRANSFORMER AC IN R820 CASE GND LIVE NEUTRAL D E F G 4.3 AC O/P, AC I/P, PW SW and DISPLAY PCBS www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com VSX-108 21 A B C D 5 6 7 8 5 6 7 8 J755 J718 J736 J753 J744 J740 J746 J745 J735 R715EU US(J) D703 R706 C715 J750 R708 R707 X101 C709 CN708 CN701 J748 J749 C716 J721 J720 R721 R703 R704 R705 AC1.9V AC1.9V -25V +5V GND GND DGND MUTE OVER SP-OFF RELAY 2-CH DC/O DATA CLK DATA CLK E1 E2 SR OUT J714 J722 J723 J719 J711 J710 J709 D701 C713 C714 Q711 Q714 SW10 SW17 SW18 Q712 Q713 CN707 CN706 C726 C741 C710 J741 J742 C705 C708 Q702 Q701 C704 C702 C717 C701 SW32 SW31 SW30 SW29 SW22 SW29 SW16 SW15 J747 J731 J727 J726 J725 J724 J732 J728 J729 J730 J754 FM-S GND J737 J738 J752 J733 IC701 SW11 D714 J743 R714 R702 R701 R.E.S1 GND IF AO EO ST SD AM- FM- GND MONO IF REQ C732 C703 J734 J780 L701 R711 R712 R713 LED701 LED702 LED703 D704 725 DOLBY STEREO TRE + BASS + VCR BASS - TRE - SFC BAL-R BAL-L LOUD Q711-Q713 Q714 Q702 Q701 IC701 CN7 B 08 07 CN701A A CN6 B CN708A A G www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 22 VSX-108 Mark No. Description Part No. Mark No. Description Part No. Mark No. Description Part No. Mark No. Description Part No. 5. PCB PARTS LIST NOTES: •Parts marked by "NSP" are generally unavailable because they are not in our Master Spare Parts List. •The mark found on some component parts indicates the importance of the safety factor of the part. Therefore, when replacing, be sure to use parts of identical designation. •When ordering resistors, first convert resistance values into code form as shown in the following examples. Ex.1 When there are 2 effective digits (any digit apart from 0), such as 560 ohm and 47k ohm (tolerance is shown by J=5%, and K=10%). 560 Ω → 56 × 10 1 → 561 ........................................................ RD1/4PU 5 6 1 J 47k Ω → 47 × 10 3 → 473 ........................................................ RD1/4PU 4 7 3 J 0.5 Ω → R50 ..................................................................................... RN2H R 5 0 K 1 Ω → 1R0 ..................................................................................... RS1P 1 R 0 K Ex.2 When there are 3 effective digits (such as in high precision metal film resistors). 5.62k Ω → 562 × 10 1 → 5621 ...................................................... RN1/4PC 5 6 2 1 F LIST OF ASSEMBLIES CIRCUIT PARTS ASSY AZW7259 NSP TUNER PCB • • • • • NSP MAIN PCB • • • • • NSP PHONE PCB • • • • • NSP AC O/P PCB • • • • • NSP AC I/P PCB • • • • • NSP PW SW PCB • • • • • NSP DISPLAY PCB • • • • • CIRCUIT PARTS ASSY SEMICONDUCTORS IC201 00201041-040 IC102 00201838-040 IC702 00202879-040 IC202,IC208 00206458-040 IC203 00262419-010 IC701 00272358-040 IC703 06104421-000 IC101 LA1186N IC204,IC205 STK407-070 Q711-Q713 00300144-142 Q104,Q402,Q701,Q702 00300536-046 Q103,Q401,Q804 00300608-045 Q101 00300715-041 Q801 00301134-049 Q803 00301667-048 Q102,Q105-Q107 00302999-044 Q201-Q204 00303576-040 Q802 00304485-049 Q205-Q213 00310536-046 Q714 DTA114ES Q703 DTA143ES Q704 DTC143ES D802 00400004-300 D803 00400040-301 D101,D102 00400321-500 D209,D211,D212 00494001-300 D7010,D7020,D7030 01912000-034 D1,D103,D104,D201-D208 1SS133 D210,D701-D704,D714,D801 1SS133 D8050,D8060 MTZJ10C D8010,D8020 MTZJ13B D8070 MTZJ4.7B D8040 MTZJ6.8B D105,D106 SVC201SPA SWITCHES AND RELAYS S1,S10-S19,S2 02031100-163 S20-S23,S26,S27,S29 02031100-163 S3,S30-S32,S4,S5 02031100-163 S1001 02041100-004 RY1,RY2 06500224-002 COILS L202-L204 CHOKE COIL 01500030-006 L701 CHOKE COIL (1MHz) 01500102-001 L101 BIAS TRAP COIL 01500393-001 L102 FM COIL 01705037-350 L104 FM COIL 01706036-350 L201 CHOKE COIL 01710205-100 F103 CERAMIC FILTER 02800450-000 F101,F102 CERAMIC FILTER 02810700-009 F104 CERAMIC DTS. 02810700-025 F1010 BPF GFWB3 02876108-002 TRANSFORMERS T102 OSC 7MM N00360 01620360-023 T101 AM ANT OH 01621032-104 T103 FM IFT OH-827539 01627539-032 T104 AM IFT OH-827539 01627580-041 CAPACITORS C235-C242,C715-C717 00610101-250 C121-C124,C127,C130,C131 00610102-550 C136,C165,C711 00610102-550 C818 00610103-301 C813,C819-C823 00610103-503 C110,C3 00610103-550 C133,C226,C233,C281,C282 00610104-550 C378,C704,C709,C710,C712 00610104-550 C714 00610104-550 C111 00610201-250 C101,C103,C105,C120,C126 00610203-550 C106,C225,C234 00610221-250 C713 00610224-550 C250,C251,C260,C261 00610471-250 C810-C812 00610472-550 A B C D E F G www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 23 VSX-108 Mark No. Description Part No. Mark No. Description Part No. C1,C10,C107,C11 00610473-550 C134,C135,C137,C139,C141 00610473-550 C16,C809,C9 00610473-550 C104 00610561-250 C216 00610681-250 C128,C252,C253,C262,C263 00620030-250 C132 00620150-250 C125 00620180-250 C129,C166,C207,C208 00620300-250 C214,C215,C701,C702 00620300-250 C164 00620500-250 C201-C203,C205,C206,C209 00700104-450 C213,C220,C221,C255,C257 00700104-450 C265,C267,C279 00700104-450 C204 00700153-450 C222,C223,C357,C360 00700154-450 C218 00700223-450 C113,C114 00700273-450 C211 00700332-450 C217,C256,C264,C266 00700473-450 C228-C231 00700682-450 C227,C232 00700683-450 C210,C212 00700823-450 C815,C816 00910688-450 C703 04720224-505 C278 CEANP100M50 C312,C314,C322,C324 CEANP4R7M35 C351,C352 CEANP4R7M35 C112,C268,C269,C331-C334 CEAT100M50 C340,C341,C372,C373 CEAT100M50 C382,C383,C391,C4,C6 CEAT100M50 C140,C307,C802 CEAT101M10 C803 CEAT101M16 C371,C374,C381,C384,C801 CEAT101M35 C814 CEAT101M35 C293 CEAT102M10 C116,C117,C12,C142,C8 CEAT1R0M50 C109 CEAT220M50 C335,C338,C348,C365-C367 CEAT221M10 C817 CEAT222M25 C337,C339,C343,C345 CEAT2R2M50 C2 CEAT330M16 C108,C358,C359,C708 CEAT3R3M50 C308,C350,C375-C377 CEAT470M10 C385,C386,C705,C824 CEAT470M10 C138,C804,C806-C808 CEAT470M25 C392,C805 CEAT470M35 C721 CEAT471M10 C301-C306,C311,C313 CEAT4R7M50 C315,C316,C321,C323 CEAT4R7M50 C325,C326,C336,C342,C344 CEAT4R7M50 C346,C354,C356,C361,C363 CEAT4R7M50 C379 CEAT4R7M50 C368 CEATR33M50 C143,C347,C349,C353,C355 CEATR47M50 C362,C364 CEATR47M50 TC101 01410200-003 RESISTORS R278,R279,R287,R289,R803 00510101-321 (10Ω, 2W) R808 (2.2kΩ, 1W) 00510222-311 R805 (27Ω, 2W) 00510270-321 R294,R299,R307,R311 (4.7Ω, 1/2W) 00510479-311 R293,R298,R304,R310 (4.7Ω, 1/2W) 00510479-312 R801(56Ω, 2W) 00510560-321 R329,R340 (82Ω, 2W) 00510821-321 R291,R297,R302,R308 (0.22Ω, 5W) 00520228-351 R320,R321 (33Ω, 2W) 00520331-321 Other Resistors RD1/4PU J OTHERS ROTARY ENCODER 02081620-165 MINI JACK 02113503-101 JA301 HEADPHONE JACK 02126309-103 CN2 2P WAFER V-TYPE 02520002-203 CN208 3P WAFER V TYPE 02520003-206 CN207 5P WAFER V-TYPE 02520005-203 CN201 SOCKET 5P 02520005-205 CN102 5P RIGHT ANGLE 02520005-301 CN14 6P WAFER V-TYPE 02520006-204 CN7 7P WAFER V-TYPE 02520007-203 CN701 10P WAFER V-TYPE 02520010-202 CN6 13P WAFER V-TYPE 02520013-202 JA7 SPEAKER TERMINAL 04610400-012 JA6 SPEAKER TERMINAL 04610600-001 1P PIN JACK 04620100-009 RCA JACK YKC21-3034 04620400-003 V1 FL TUBE 04991693-001 FU1,FU2 PROTECTOR (7A) 05020307-701 X701 CRYSTAL RESONATOR 05204500-000 (4.5MHz) X1 CRYSTAL RESONATOR 05208000-000 (8MHz) www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 24 VSX-108 6. ADJUSTMENT 6.1 TUNER SECTION 6.1.1 AM IF ADJUSTMENT 6.1.2 FM IF ADJUSTMENT 6.1.3 TUNING FREQUENCY RANGE ADJUSTMENTS (FM, AM) DC Voltmeter.........Connect to TP1 and GND Fig.1 Fig.2 Fig.3 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 25 VSX-108 6.1.4 AM TRACKING ADJUSTMENT Signal Generator.........Connects to the AM ANT. Coil through the Loop Antenna. Adjustment for the indication of VTVM of the wave form scope to be maximum. 6.1.5 FM TRACKING ADJUSTMENT Signal Generator.........Connects to the FM ANT Jack (FM IN) through the dummy. Fig.4 Fig.5 Fig.6 Adjustment Point T101 T102 T103 T104 TC101 IC101 IC102 TP3 TP4 TP2 L102 L104 R101 Pin 3 Pin 23 Pin 24 AM FM SIDE A TUNER PCB A TP1 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 26 VSX-108 7. GENERAL INFORMATION • The information shown in the list is basic information and may not correspond exactly to that shown in the schematic diagrams. LA1186N (TUNER PCB : IC101) • FM Front End IC • Pin Arrangement 7.1 PARTS 7.1.1 IC •List of IC LA1186N, 00201838-040 (LA1838), 00206458-040 (LA6458S), 00201041-040 (LV1041M), STK407-070, 00262419-010 (M62419FP), 00272358-040 (LC72358N), 00202879-040 (BU2879AK) 1 1 2 3 4 5 Vref Buffer MIX Reg OSC RF 6 7 8 9 9 • Block Diagram 00201838-040 (LA1838) (TUNER PCB : IC102) • AM/FM IF, MPX 1-Chip Tuner IC • Block Diagram 30 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 29 28 27 26 25 24 23 22 21 20 19 18 17 16 ALC AGC BUFF. AM OSC AM MIX AM IF FM IF GND SD COMP FM DET. AM S-METER DECODER ANT1-BIRDIE P-DET. STEREO SW PILOT DET. FF 19k∠θ FF 19k∠π/θ FF 38k FF 304kHz MUTE 3rd 5th FM S-METER AM/FM IF-BUFF. TUNING DRIVE STEREO DRIVE S-CURVE DET AM RF AMP. REG. Vcc www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 27 VSX-108 • Pin Function 00206458-040 (LA6458S) (MAIN PCB : IC202, IC208) • Dual Operational Amplifier IC • Block Diagram VCC VOUT1 VIN1 VIN1 VIN2 VIN2 VOUT2 VCC VEE 1 2 3 4 5 6 7 8 9 No. Function No. Function 1 FM IF input 16 Host amp. input/output 2 AM MIX output 17 3 FM IF input by-pass 18 4 AM IF input 19 5 GND 20 MPX output 6 TU-LED 21 7 ST-LED and AM IF output 22 MPX input 8 Power supply pin 23 FM demodulation output 9 FM detector 24 AM detection output 10 Connection pin of AM narrow Band-pass C.F 25 AM AGC 11 FM S-meter output 26 AFC 12 AM S-meter output and AM SD sensitivity adjustment 27 AM RF input 13 AM/FM IF buffer output and output control SW (mute SW) 28 REG 14 Phase comparator Low-pass filter (Switch the FM/AM) 29 OSC 15 Pilot detector Low-pass filter (Forced monoral)(VCO stop) 30 OSC buffer output and FM SD sensitivity adjustment www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 28 VSX-108 00201041-040 (LV1041M) (MAIN PCB : IC201) • Dolby Pro-Logic Decoder IC • Block Diagram DC-CUT 41 D/A 42 NS 43 A/D 44 VDD 45 OSC 46 OSC 47 VSS 48 ENABLE2 49 CLK 50 DATA 51 ENABLE 52 DATA 53 CLK 54 OSC 55 NS-BPF2 56 NS-BPF1 57 GND1 58 C-MODE 59 DC-CUT 60 LT-IN 61 RT-IN 62 L-BPF1 63 L-BPF2 L-BPF3 64 65 DCCUT3 66 R-RECT 67 DCCUT4 68 L-RECT 69 VLR-TH 70 VLR-1 71 VLR-2 72 VCS-2 73 VCS-1 74 VCS-TH 75 L+R•RECT 76 DCCUT2 77 L-R•RECT 78 DCCUT1 79 R-BPF3 80 1 R-BPF2 R-BPF1 S•DC-CUT2 C•DC-CUT R•DC-CUT L•DC-CUT VREF VCC1 C-OUT S-OUT R-OUT L-OUT AC-GND L-IN R-IN S-IN DELAY-OUT C•VOL-IN DET REF R-OUT R-NF L-NF L-OUT 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 VCC2 26 C•VOL-OUT 27 C•OP-IN 28 GND2 29 C•OP-NF 30 C•OP-OUT 31 VOL-REF 32 S•OP-OUT 33 S•OP-NF 34 S•OP-IN 35 S•VOL-OUT 36 OP-VREF 37 S•VOL-IN 38 S-OUT 39 DC-CUT 40 BPF RECT VREF LOGDIFF LOGDIFF VCS R SW2 A A B B SW1 LR PG PG RECT RECT BPF RECT VCA VCA VCA VCA VCA VCA VCA VOL VCA C-MODE S-MODE CIRIM C R 50kΩ L SW6 A B VOL BFL-CONT CH-CONT NOISE-FIL DEV DATA-DEC OSC NOISE-GEN L 50kΩ SW4 A B S R L L R SW5 SW7 SW9 A A B B SW3 A A B B L R SW8 A A A A A D C B B B B B S NF-SW MASTER VOL. S S R L R L S SW10 SW11 SW14 SW15 A B SW13 20kΩ A A B B C S MASTER VOL. VDD ADM ADM-CONT. 24kΩ 24kΩ 20kΩ 20kΩ S-RAM IN-FILTER B-NR DC-CUT VOLUME STRIM SW12 OUT-FILTER www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 29 VSX-108 STK407-070 (MAIN PCB : IC204, IC205) • 2-Channel AF Power Amplifier IC • Block Diagram TR1 TR6 TR8 TR9 TR23 TR22 TR24 TR19 TR17 PT1 TR20 TR18 TR14 TR15 TR16 TR13 C3 C4 TR21 TR11 TR10 TR7 TR12 TR3 TR4 Ch. 2 -Vcc Ch. 1 -Vcc Ch. 1 IN Ch. 1 NF C.C.C. BIAS SUB GND Ch. 2 NF Ch. 2 IN Ch. 1, 2 +Vcc Pre. +Vcc Pre. -Vcc Ch. 1 OUT Ch. 2 OUT TR5 D2 D3 D1 C1 C2 R1 R4 R8 R18 R19 R17 R16 R12 R11 R14 R15 D5 R13 D4 R9 R5 R6 R2 R3 10 6 9 3 7 11 12 15 2 8 1 4 5 13 14 00262419-010 (M62419FP) (MAIN PCB : IC203) • Digital Sound Controller with Tone Control IC • Block Diagram VREF FRONT OUT2 REAR OUT2 FADER IN2 TONE OUT2 TC2 C TC2 B TC2 A TONE IN2 ATTR OUT2 ATTF OUT2 SELECT2 IND SELECT2 INC SELECT2 INB SELECT2 INA SELECT NF2 LOUD IN2 VCL IN2 SELECT OUT2 VDD I/F CLOCK 42 41 40 39 38 37 36 35 34 33 32 31 30 29 28 27 26 25 24 23 22 VCC FRONT OUT1 REAR OUT1 FADER IN1 TONE OUT1 TC1 C TC1 B TC1 A TONE IN1 ATTR OUT1 ATTF OUT1 SELECT1 IND SELECT1 INC SELECT1 INB SELECT1 INA SELECT NF1 LOUD IN1 VOL IN1 SELECT OUT1 GND DATA 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 30 VSX-108 • Pin Function No. Name Function No. Name Function 1 DATA Control data input Inputs a data by synchronizing with CLOCK. 22 VREF Signal ground of IC Apply a 1/2 VCC 2 GND Ground 23 FRONT OUT2 Fader volume (front) output pin 3 SELECT OUT1 Output pin of the input selector switch section 24 REAR OUT2 Fader volume (rear) output pin 4 VOL IN1 Input pin of the volume section 25 FADER OUT2 Input pin of the fader volume section 5 LOUD IN1 Frequency characteristic setting pin of the loudness section 26 TONE OUT2 Output pin of the tone control section 6 SELECT NF1 Adjust each input gain by a resistor which is connected between this pin and SELECT OUT pin, and the resistor which is added to INA to IND. 27 TC2 C Frequency characteristic setting pin of the CH2 tone control section 7 SELECT1 INA CH1 input pins of the input selector switch section 28 TC2 B 8 SELECT1 INB 29 TC2 A 9 SELECT1 INC 30 TONE IN2 Input pin of the tone control section 10 SELECT1 IND 31 ATTR OUT2 Output pin of the volume section (later-stage) 11 ATTF OUT1 Output pin of the volume section (first-stage) 32 ATTF OUT2 Output pin of the volume section (first-stage) 12 ATTR OUT1 Output pin of the volume section (later-stage) 33 SELECT2 IND CH2 input pin of the input selector switch section 13 TONE IN1 Input pin of the tone control section 34 SELECT2 INC 14 TC1 A Frequency characteristic setting pin of the CH1 tone control section 35 SELECT2 INB 15 TC1 B 36 SELECT2 INA 16 TC1 C 37 SELECT NF2 Adjust each input gain by a resistor which is connected between this pin and SELECT OUT pin, and the resistor which is added to INA to IND. 17 TONE OUT1 Output pin of the tone control section 38 LOUD IN2 Frequency characteristic setting pin of the loudness section 18 FADER IN1 Input pin of the fader volume section 39 VOL IN2 Input pin of the volume section 19 REAR OUT1 Fader volume (rear) output pin 40 SELECT OUT2 Output pin of the input selector switch section 20 FRONT OUT1 Fader volume (front) output pin 41 VDD Digital power supply pin 21 VCC Analog power supply pin 42 CLOCK Clock input for serial data transfer www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 31 VSX-108 00272358-040 (LC72358N) (DISPLAY PCB : IC701) • 1-Chip PLL Controller IC • Block Diagram 1 2 3 4 I/O 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 PH2/ADI2 PH3/ADI3 PI0/ADI4 PI1/ADI5 PJ0 PJ1 PJ2 PJ3 PK0/INT0 PK1/INT1 PK2 PK3 PL0 PL1 PL2 PL3 PM0 PM1 PM2 PM3 PN0/BEEP PN1 PN2 PN3 64 80 79 78 77 76 75 74 73 72 71 70 69 68 67 66 65 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 63 62 61 60 59 58 57 56 55 54 53 52 51 50 49 48 47 46 45 44 43 42 41 XIN TEST2 SI0/PG3 SO0/PG2 SCK0/PG1 PG0 SI1/PF3 SO1/PF2 SCK1/PF1 PF0 SI2/PE3 SO2/PE2 SCK2/PE1 PE0 PD3 PD2 PD1 PD0 PC3 PC2 PC1 PC0 PB3 PB2 PB1 PB0 PA3 PA2 PA1 PA0 VDD PQ0 PP3 PP2 PP1 PP0 PO3 PO2 PO1 PO0 XOUT TEST1 ED1 ED2 VSS FMIN AMIN VDD SUBPD ED3 HCTR LCTR SNS HOLD PH0/ADI0 PH1/ADI1 I/O I/O I/O I/O O O O O I I/O I/O O O O I I www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 32 VSX-108 No. Name I/O Function No. Name I/O Function 1 SW1 I General-purpose input Input data is able to transfer to the microcomputer with serial 23 S9 O Output for segment Output is P ch open-drain and pull-down resistor 2 SW2 24 S10 3 SW3 25 S11 4 SW4 26 S12/G15 O Output for segment and grid Output is P ch open-drain and pull-down resistor 5 SO O Serial data output from upper bit Output is N ch open-drain 27 VEE I Power supply pin 2 Connect a pull-down resistor of FLD driver ouput 6 SI I Serial data input from upper bit 28 S13/G14 O Output for segment and grid Output is P ch open-drain and pull-down resistor 7 VSS − Connect to system GND 29 S14/G13 8 SCK I Serial clock input at rising edge 30 S15/G12 9 CS I Serial chip select L: serial initialize, H: effective 31 S16/G11 10 K1 I Key scan data input 32 G10 O Output for grid Output is P ch open-drain and pull-down resistor 11 K2 33 G9 12 K3 34 G8 13 K4 35 G7 14 VDD I Power supply pin 1 Connect to system power 36 G6 15 S1 O Output for segment Output is P ch open-drain and pull-down resistor 37 G5 16 S2 38 VDD I Power supply pin 1 Connect to system power 17 S3 39 G4 O Output for grid Output is P ch open-drain and pull-down resistor 18 S4 40 G3 19 S5 41 G2 20 S6 42 G1 21 S7 43 VSS I Connect to system GND 22 S8 44 OSC I/O Connect a capacitor for oscillation 00202879-040 (BU2879AK) (DISPLAY PCB : IC702) • FL Driver IC for VTR • Block Diagram 9 SW1 - SW4 CS 4 4 bit Data KEY Data Latch (4 × 6) SEGMENT Driver 16 bit × 15 word Display Data RAM 16 bit Latch 8 bit Shift-Reg. OSC Control Logic Grid Driver 1 - 4 8 SCK 6 SI 5 SO 7 VSS 44 OSC 38 VDD 38 VEE K1 - K4 S1 -S11 4 10 - 13 15 - 25 11 S12/G15 - S16/G11 26, 28 - 31 5 G10 - G1 32 - 37, 39 - 42 10 S/G Driver • Pin Function www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 33 VSX-108 04991693-001 (9-MT-169GK) (DISPLAY PCB : V1) • FL TUBE 7.1.2 DISPLAY • Grid Assignment • Pin Connection 1 35 1G Dp1 a d h k r n f b e c j m g Dp2 2G 3G 4G 5G 6G 7G 8G 9G p Pin No. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 Connection F1 F1 NP 1G 2G 3G 4G 5G 6G 7G 8G 9G NC NC NC NC NC P15 Pin No. 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 Connection P14 P13 P12 P11 P10 P9 P8 P7 P6 P5 P4 P3 P2 P1 NP F2 F2 Note 1) F1, F2 : Filament 2) NP : No Pin 3) NC : No connection 4) DL : Datum Line 5) 1G - 9G : Grid www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 34 VSX-108 • Anode Connection 1G 2G 3G 4G 5G 6G 7G 8G 9G P1 a a a a a a a a a P2 h h h h h h h h – P3 j j j j j j j j j P4 k k k k k k k k – P5 b b b b b b b b b P6 f f f f f f f f f P7 m m m m m m m m m P8 g g g g g g g g g P9 c c c c c c c c c P10 n n n n n n n n P11 p p p p p p p p p P12 r r r r r r r r P13 e e e e e e e e e P14 d d d d d d d d d P15 Dp1 – – – – – Dp2 – www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 35 VSX-108 1 POWER ON/OFF button 2 TEST TONE ON/OFF button The TEST TONE signal will be output in the Dolby Pro logic mode. 3 LEVEL button Use to adjust center or rear level 4 CENTER/REAR button Use to select the Level Control. 5 REMOTE SENSOR 6 DISPLAY 7 LED INDICATOR “DOLBY PRO LOGIC”, SFC, LOUDNESS 8 STEREO button Use to playback sound that DOLBY PRO LOGIC and SFC MODE turn off. 9 DOLBY PRO LOGIC button 0 SFC MODE button - LOUDNESS button Press this button when the volume is low to raise the low and high range levels so that the sound can be heard more easily. = MASTER VOLUME ~ PHONES JACK (Headphone terminal) ! MPX MODE button Use to switch the auto stereo/monaural mode for receiving FM broadcasts. In case of “STEREO” indicator is not turn on because broadcast signal is too weak, sound is monaural automatically. @ MEMORY button # STATION (+, -) button Use to select the station number when operating the tuner. $ TUNING (+, -) button Use to select the frequency when operating the tuner. % FUNCTION buttons ^ TONE [BASS (+, -), TREBLE (+,-)] LEVEL button Use to adjust tone level. & BALANCE (L, R) button Use to adjust volume balance. 8. PANEL FACILITIES AND SPECIFICATIONS 8.1 PANEL FACILITIES Front Panel www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 36 VSX-108 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 37 VSX-108 SP A DIRECT LOUDNESS PRO LOGIC VIRTUAL DSP TAPE 2 MONO TUNED STEREO 1 TUNER indicator MONO: Lights when the monaural mode is set using the MPX MODE button. TUNED: Lights when broadcasts are being received. STEREO: Lights when stereo broadcasts are received during auto stereo mode. Display When use packed speaker system 2 CHARACTER display Front right speaker Front left speaker Center speaker Rear right speaker Rear left speaker Subwoofer OUTPUT OUTPUT INPUT INPUT Pink line Red line Light blue line Dark blue line Yellow line Orange line Green line – + – + – + – + – + – + – + www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 38 VSX-108 1 MULTI CONTROL function buttons When operating other devices, press any one of these buttons to specify the device to be operated. memo : This button cannot be used to switch the functions of this unit. 2 TUNER button Press to operate this unit when set to the TUNER. 3 PRO LOGIC button Use to change the mode of DOLBY PRO LOGIC. 4 SURROUND button Press to start the SURROUND function. 5 PRESET button To preset other brand devices, press any one of the MULTI CONTROL function buttons together with this button. 6 FUNCTION button Use to switch the function setting of this unit. 7 [TUNER operations] STATION -, +, BAND, TUNING -, +, MPX, D.ACCESS buttons. [TV operations] STANDBY/ON, CHANNEL -, +, TV FUNC., TV VOL. -, +, buttons [CD, TAPE, DVD, LD, VCR, MD operations] STANDBY/ON, 4, ¢ (Chapter / Track search), 2 (Play), 1 (Rewind), ¡ (Fast Forward), 8 (Pause), 7 (Stop), 3 (Play) 8 Number/Surround setting buttons TEST TONE: When turned ON (while in DOLBY PRO LOGIC), volume balance adjustment signals are out put in order from the speakers and can adjusted. REAR LEVEL -, +: Adjusts the rear level. CENTER MODE: Switches the center mode. CENTER LEVEL -, +: Adjusts the center level. DELAY TIME: Use to set the delay time. 9 SFC MODE button Use to switch the SFC mode. 0 MUTING button Press to mute the volume. - MASTER VOLUME -/+ button Use to adjust the volume. = STEREO button Use to playback sound without DOLBY PRO LOGIC and SFC MODE. ~ LOUDNESS button When LOUDNESS is turned ON at a small volume, the low frequency and high frequency levels increase, enabling the sound to be easier to hear. 1 2 3 4 5 ~ 6 7 8 9 0 - = Remote Control Unit FM AM VCR TV CD www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 39 VSX-108 Continous Power Output Front ............................50 W + 50 W (1kHz, 0.9%, 8 Ω) Center .................................... 50 W (1kHz, 0.9%, 8 Ω) Surround ................................. 50 W (1kHz, 0.9%, 8 Ω) Input (Sensitivity/Impedance) CD, VCR / TV ........................................200 mV/47 k Ω Frequency Response CD, VCR / TV ..........................5 Hz to 100,000 Hz +0 –3 dB Output (Level/Impedance) VCR .................................................... 200 mV/2.2 k Ω Tone Control BASS ............................................... ± 12 dB (100 Hz) TREBLE ............................................ ± 12 dB (10 kHz) LOUNDNESS .............. + 5 dB / + 4 dB (100 Hz/10 kHz) Signal-to-Noise Ratio (IHF, short circuited, A network) CD, VCR / TV ..................................................... 70 dB ∗ Measured pursuant to the Federal Trade Commission’s Trade Regulation rule on Power Output Claims for Amplifier. ∗∗ Measured by Audio Spectrum Analyzer FM Tuner Section Frequency Range ..........................87.5 MHz to 108 MHz Stereo Separation .....................................40 dB (1 kHz) Frequency Response..................30 Hz to 15 kHz (±3) dB Antenna Input ......................................................300 Ω AM Tuner Section Frequency Range .......................... 530 kHz to 1,700 kHz Antenna................................................... Loop antenna Miscellaneous Power Requirements ............................. AC 120 V, 60 Hz Power Consumption ............................................ 210 W Dimensions....................420 (W) x 123 (H) x 321 (D) mm Weight (without package) ...................................... 6.0 kg Furnished Parts FM Antenna ................................................................ 1 AM Loop Antenna ....................................................... 1 Dry Cell Batteries [size “AA” (IEC R6P)] ................................................... 2 Remote Control Unit .................................................... 1 RCA Cable ................................................................. 1 Operating Instructions ............................................... 1 NOTE: Specifications and the design are subject to possible modifications without notice, due to improvements. Manufactured under license from Dolby Laboratories Licensing Corporation. “Dolby”, the double-D symbol and “Pro Logic” are trademarks of Dolby Laboratories Licensing Corporation. 8.2 SPECIFICATIONS Accessories (Red) (White) FM Antenna (06410001003S) Remote Control Unit (18201080001S) RCA Cable Dry Cell Battery (size "AA" IEC R6P) × 2 AM Loop Antena (01582100001S) www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com
