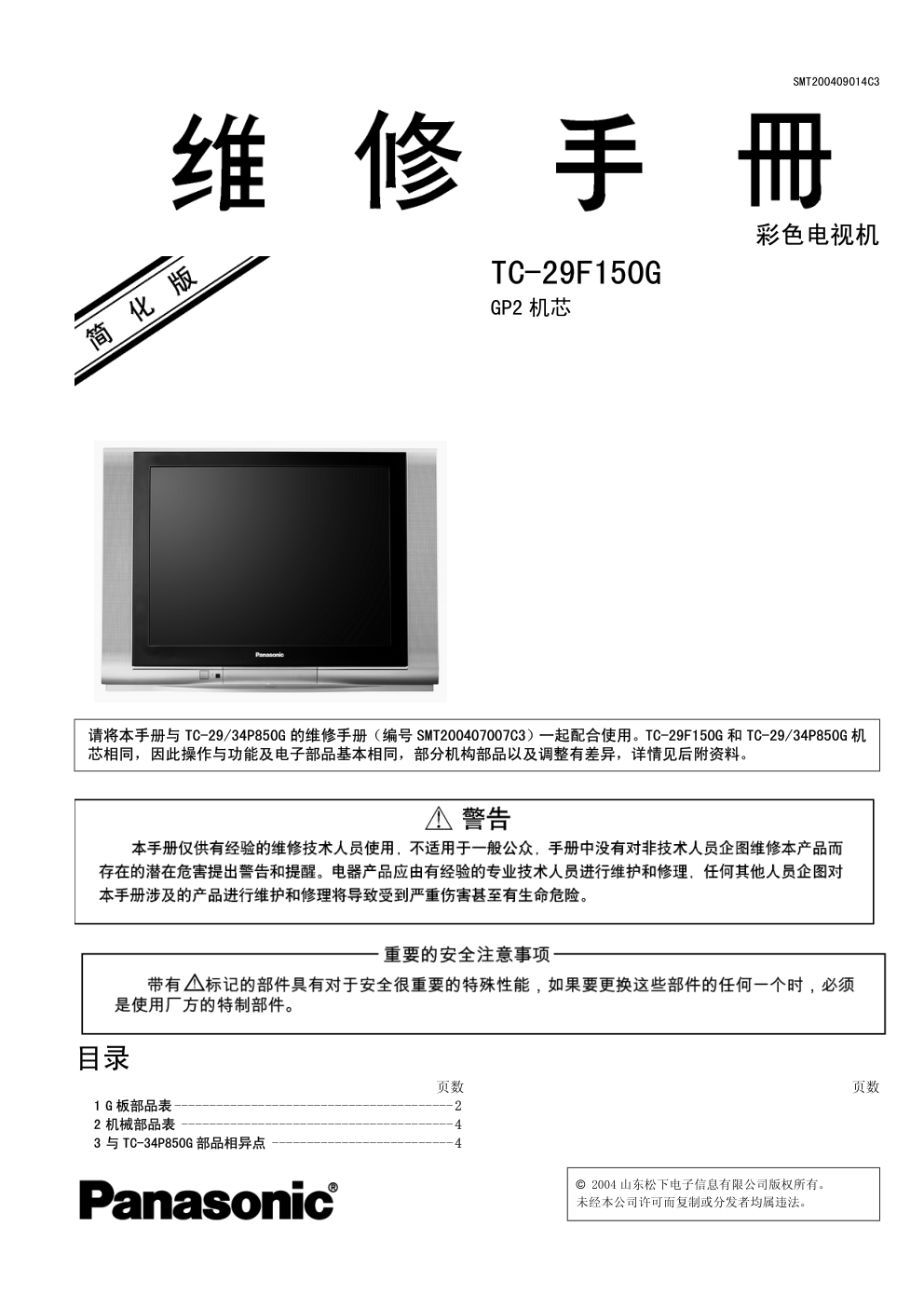

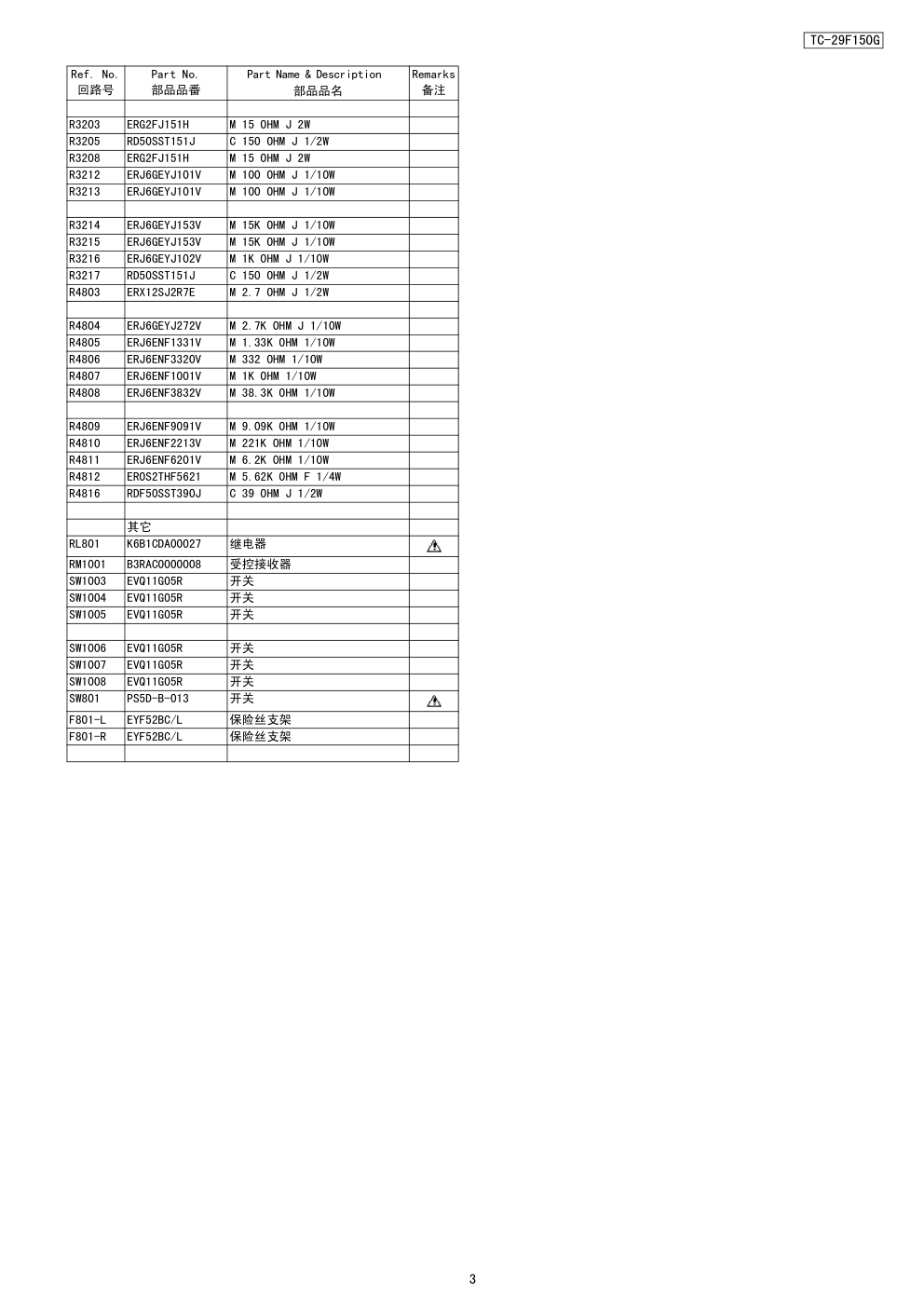

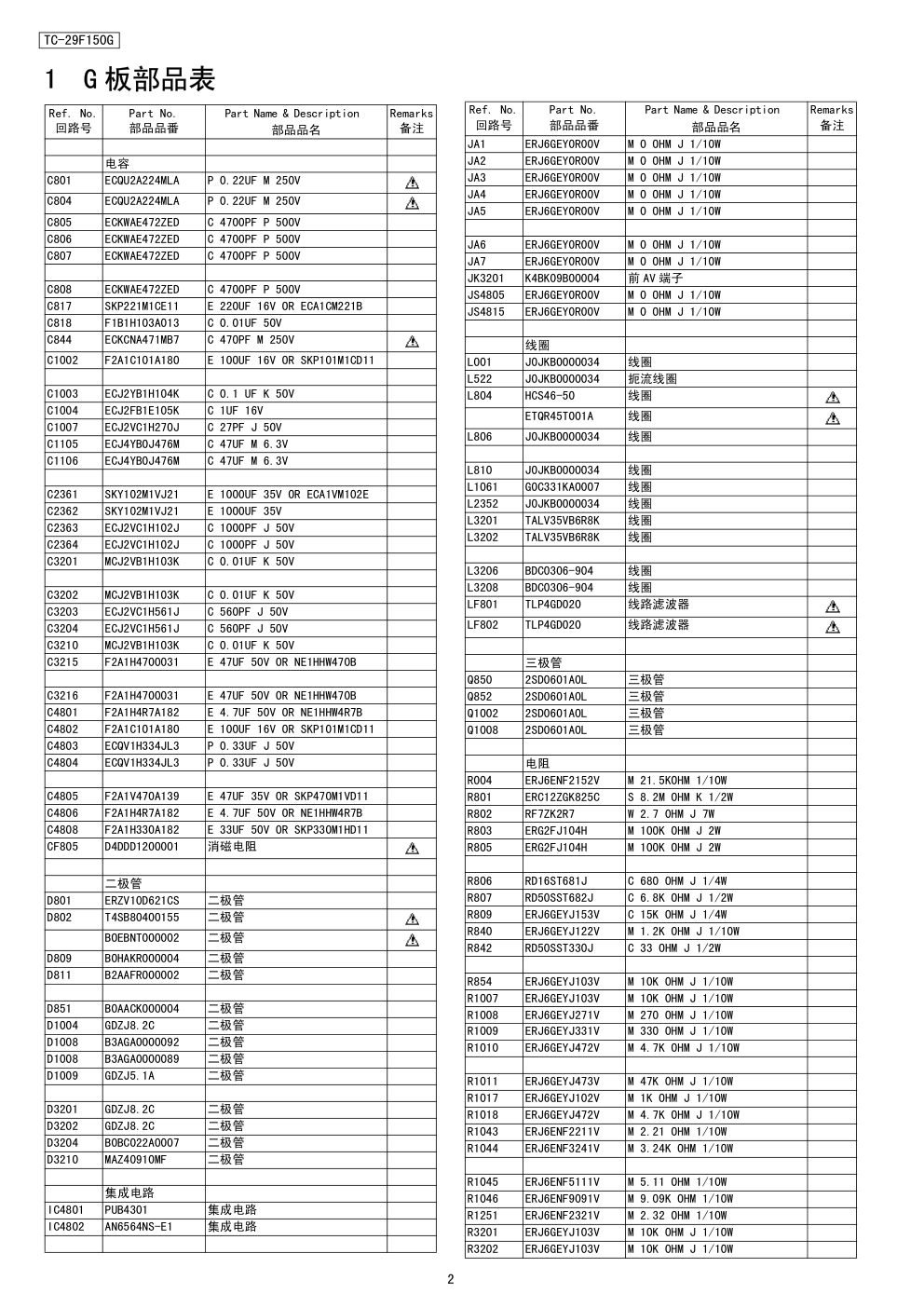

© 2004 山东松下电子信息有限公司版权所有。 未经本公司许可而复制或分发者均属违法。 SMT200409014C3 彩色电视机 TC-29F150G GP2 机芯 目录 页数 页数 1 G 板部品表 ----------------------------------------2 2 机械部品表 ---------------------------------------4 3 与 TC-34P850G 部品相异点 --------------------------4 请将本手册与 TC-29/34P850G 的维修手册（编号 SMT200407007C3）一起配合使用。TC-29F150G 和 TC-29/34P850G 机 芯相同，因此操作与功能及电子部品基本相同，部分机构部品以及调整有差异，详情见后附资料。 TC-29F150G 2 1 G 板部品表 Ref. No. 回路号 Part No. 部品品番 Part Name & Description 部品品名 Remarks 备注 电容 C801 ECQU2A224MLA P 0.22UF M 250V C804 ECQU2A224MLA P 0.22UF M 250V C805 ECKWAE472ZED C 4700PF P 500V C806 ECKWAE472ZED C 4700PF P 500V C807 ECKWAE472ZED C 4700PF P 500V C808 ECKWAE472ZED C 4700PF P 500V C817 SKP221M1CE11 E 220UF 16V OR ECA1CM221B C818 F1B1H103A013 C 0.01UF 50V C844 ECKCNA471MB7 C 470PF M 250V C1002 F2A1C101A180 E 100UF 16V OR SKP101M1CD11 C1003 ECJ2YB1H104K C 0.1 UF K 50V C1004 ECJ2FB1E105K C 1UF 16V C1007 ECJ2VC1H270J C 27PF J 50V C1105 ECJ4YB0J476M C 47UF M 6.3V C1106 ECJ4YB0J476M C 47UF M 6.3V C2361 SKY102M1VJ21 E 1000UF 35V OR ECA1VM102E C2362 SKY102M1VJ21 E 1000UF 35V C2363 ECJ2VC1H102J C 1000PF J 50V C2364 ECJ2VC1H102J C 1000PF J 50V C3201 MCJ2VB1H103K C 0.01UF K 50V C3202 MCJ2VB1H103K C 0.01UF K 50V C3203 ECJ2VC1H561J C 560PF J 50V C3204 ECJ2VC1H561J C 560PF J 50V C3210 MCJ2VB1H103K C 0.01UF K 50V C3215 F2A1H4700031 E 47UF 50V OR NE1HHW470B C3216 F2A1H4700031 E 47UF 50V OR NE1HHW470B C4801 F2A1H4R7A182 E 4.7UF 50V OR NE1HHW4R7B C4802 F2A1C101A180 E 100UF 16V OR SKP101M1CD11 C4803 ECQV1H334JL3 P 0.33UF J 50V C4804 ECQV1H334JL3 P 0.33UF J 50V C4805 F2A1V470A139 E 47UF 35V OR SKP470M1VD11 C4806 F2A1H4R7A182 E 4.7UF 50V OR NE1HHW4R7B C4808 F2A1H330A182 E 33UF 50V OR SKP330M1HD11 CF805 D4DDD1200001 消磁电阻 二极管 D801 ERZV10D621CS 二极管 D802 T4SB80400155 二极管 BOEBNT000002 二极管 D809 B0HAKR000004 二极管 D811 B2AAFR000002 二极管 D851 B0AACK000004 二极管 D1004 GDZJ8.2C 二极管 D1008 B3AGA0000092 二极管 D1008 B3AGA0000089 二极管 D1009 GDZJ5.1A 二极管 D3201 GDZJ8.2C 二极管 D3202 GDZJ8.2C 二极管 D3204 B0BC022A0007 二极管 D3210 MAZ40910MF 二极管 集成电路 IC4801 PUB4301 集成电路 IC4802 AN6564NS-E1 集成电路 JA1 ERJ6GEY0R00V M 0 OHM J 1/10W JA2 ERJ6GEY0R00V M 0 OHM J 1/10W JA3 ERJ6GEY0R00V M 0 OHM J 1/10W JA4 ERJ6GEY0R00V M 0 OHM J 1/10W JA5 ERJ6GEY0R00V M 0 OHM J 1/10W JA6 ERJ6GEY0R00V M 0 OHM J 1/10W JA7 ERJ6GEY0R00V M 0 OHM J 1/10W JK3201 K4BK09B00004 前 AV 端子 JS4805 ERJ6GEY0R00V M 0 OHM J 1/10W JS4815 ERJ6GEY0R00V M 0 OHM J 1/10W 线圈 L001 J0JKB0000034 线圈 L522 J0JKB0000034 扼流线圈 L804 HCS46-50 线圈 ETQR45T001A 线圈 L806 J0JKB0000034 线圈 L810 J0JKB0000034 线圈 L1061 G0C331KA0007 线圈 L2352 J0JKB0000034 线圈 L3201 TALV35VB6R8K 线圈 L3202 TALV35VB6R8K 线圈 L3206 BDC0306-904 线圈 L3208 BDC0306-904 线圈 LF801 TLP4GD020 线路滤波器 LF802 TLP4GD020 线路滤波器 三极管 Q850 2SD0601A0L 三极管 Q852 2SD0601A0L 三极管 Q1002 2SD0601A0L 三极管 Q1008 2SD0601A0L 三极管 电阻 R004 ERJ6ENF2152V M 21.5KOHM 1/10W R801 ERC12ZGK825C S 8.2M OHM K 1/2W R802 RF7ZK2R7 W 2.7 0HM J 7W R803 ERG2FJ104H M 100K OHM J 2W R805 ERG2FJ104H M 100K OHM J 2W R806 RD16ST681J C 680 OHM J 1/4W R807 RD50SST682J C 6.8K OHM J 1/2W R809 ERJ6GEYJ153V C 15K OHM J 1/4W R840 ERJ6GEYJ122V M 1.2K OHM J 1/10W R842 RD50SST330J C 33 OHM J 1/2W R854 ERJ6GEYJ103V M 10K OHM J 1/10W R1007 ERJ6GEYJ103V M 10K OHM J 1/10W R1008 ERJ6GEYJ271V M 270 OHM J 1/10W R1009 ERJ6GEYJ331V M 330 OHM J 1/10W R1010 ERJ6GEYJ472V M 4.7K OHM J 1/10W R1011 ERJ6GEYJ473V M 47K OHM J 1/10W R1017 ERJ6GEYJ102V M 1K OHM J 1/10W R1018 ERJ6GEYJ472V M 4.7K OHM J 1/10W R1043 ERJ6ENF2211V M 2.21 OHM 1/10W R1044 ERJ6ENF3241V M 3.24K OHM 1/10W R1045 ERJ6ENF5111V M 5.11 OHM 1/10W R1046 ERJ6ENF9091V M 9.09K OHM 1/10W R1251 ERJ6ENF2321V M 2.32 OHM 1/10W R3201 ERJ6GEYJ103V M 10K OHM J 1/10W R3202 ERJ6GEYJ103V M 10K OHM J 1/10W Ref. No. 回路号 Part No. 部品品番 Part Name & Description 部品品名 Remarks 备注 TC-29F150G 3 R3203 ERG2FJ151H M 15 OHM J 2W R3205 RD50SST151J C 150 OHM J 1/2W R3208 ERG2FJ151H M 15 OHM J 2W R3212 ERJ6GEYJ101V M 100 OHM J 1/10W R3213 ERJ6GEYJ101V M 100 OHM J 1/10W R3214 ERJ6GEYJ153V M 15K OHM J 1/10W R3215 ERJ6GEYJ153V M 15K OHM J 1/10W R3216 ERJ6GEYJ102V M 1K OHM J 1/10W R3217 RD50SST151J C 150 OHM J 1/2W R4803 ERX12SJ2R7E M 2.7 OHM J 1/2W R4804 ERJ6GEYJ272V M 2.7K OHM J 1/10W R4805 ERJ6ENF1331V M 1.33K OHM 1/10W R4806 ERJ6ENF3320V M 332 OHM 1/10W R4807 ERJ6ENF1001V M 1K OHM 1/10W R4808 ERJ6ENF3832V M 38.3K OHM 1/10W R4809 ERJ6ENF9091V M 9.09K OHM 1/10W R4810 ERJ6ENF2213V M 221K OHM 1/10W R4811 ERJ6ENF6201V M 6.2K OHM 1/10W R4812 EROS2THF5621 M 5.62K OHM F 1/4W R4816 RDF50SST390J C 39 OHM J 1/2W 其它 RL801 K6B1CDA00027 继电器 RM1001 B3RAC0000008 受控接收器 SW1003 EVQ11G05R 开关 SW1004 EVQ11G05R 开关 SW1005 EVQ11G05R 开关 SW1006 EVQ11G05R 开关 SW1007 EVQ11G05R 开关 SW1008 EVQ11G05R 开关 SW801 PS5D-B-013 开关 F801-L EYF52BC/L 保险丝支架 F801-R EYF52BC/L 保险丝支架 Ref. No. 回路号 Part No. 部品品番 Part Name & Description 部品品名 Remarks 备注 TC-29F150G 4 2 机械部品表 3 与 TC-34P850G 部品相异点 10/2004 FLEEPD1366 中国制作 Ref. No. 回路号 Part No. 部品品番 Part Name & Description 部品品名 Remarks 备注 3800A 保护胶带 A68LZU185X 显像管 FC84 磁条 ( 色纯磁铁 ) J0KG00000087 磁环 KDY4UWH11F 偏转线圈 N2QAJB000116 遥控器 NO.720 纸胶带 QTA615-002 扬声器 R6(DW)/2STA 电池 SB-29A 磁条 ( 会聚校正片 ) SC102HSC 硅胶 T5E75030 透明胶带 TBL0A8401 防划垫 TBL0A8402 防划垫 TBM0A0235 后铭牌 TBM4G3013 商标标牌 TBX0A83601 电源键 TES0A110 弹簧 TKK0A8513-1 AC 线盖 TKK0A8528 SP 支架 TKK0A8529 安全支架 TKP0AB1101 中门 TKP0AB1201 导光板 TKP0AB1701 后 AV 支架 TKU0A4302 后盖 TKY0A5303-1 前壳 TLCA005 CY TLK0A9051Q 消磁线圈 TLK0A9052Q 消磁线圈 TMK0A045 无纺布 TMK0A050 无纺布 TMK0A116 无纺布 TMK0A149 无纺布 TMK0A155 无纺布 TMK0A903 橡胶垫 TMM0A401-2 高压隔圈 TMM0A514 橡胶垫圈 TMM27523X 橡胶楔子 (DY) TPC0A47803 包装箱 ( 上 ) TPC0A47901 包装箱 ( 下 ) TPD0A1058 缓冲材 ( 上 ) TPD0A2053 缓冲材 ( 下 ) TPD0A9002L 包装箱扣 TPD0A9045 垫板 TPE0A4006 保护纸 TPE0A4010 塑料袋 TQB0A1143 说明书 TQD0A12002 合格票 TQD0A18003 保修证 TQE0A502 塑料袋 TSX0A129Y 电源线 TUA0A1700 机芯框架 XTB4+20AFZ 自攻钉 TNP4G293AD D 板 TNP4G294AF G 板 TNP4G295AB L 板 TNP4G335AD A 板 Ref. No. 回路号 Part No. 部品品番 Part Name & Description 部品品名 Remarks 备注 回路号 部品品番 备注 TC-29F150G TC-34P850G IC1103 C3DAPC000037 TVR4G10-2 （定购品番） C3DAPC000037 TVR4G8-5 （定购品番） A 板
