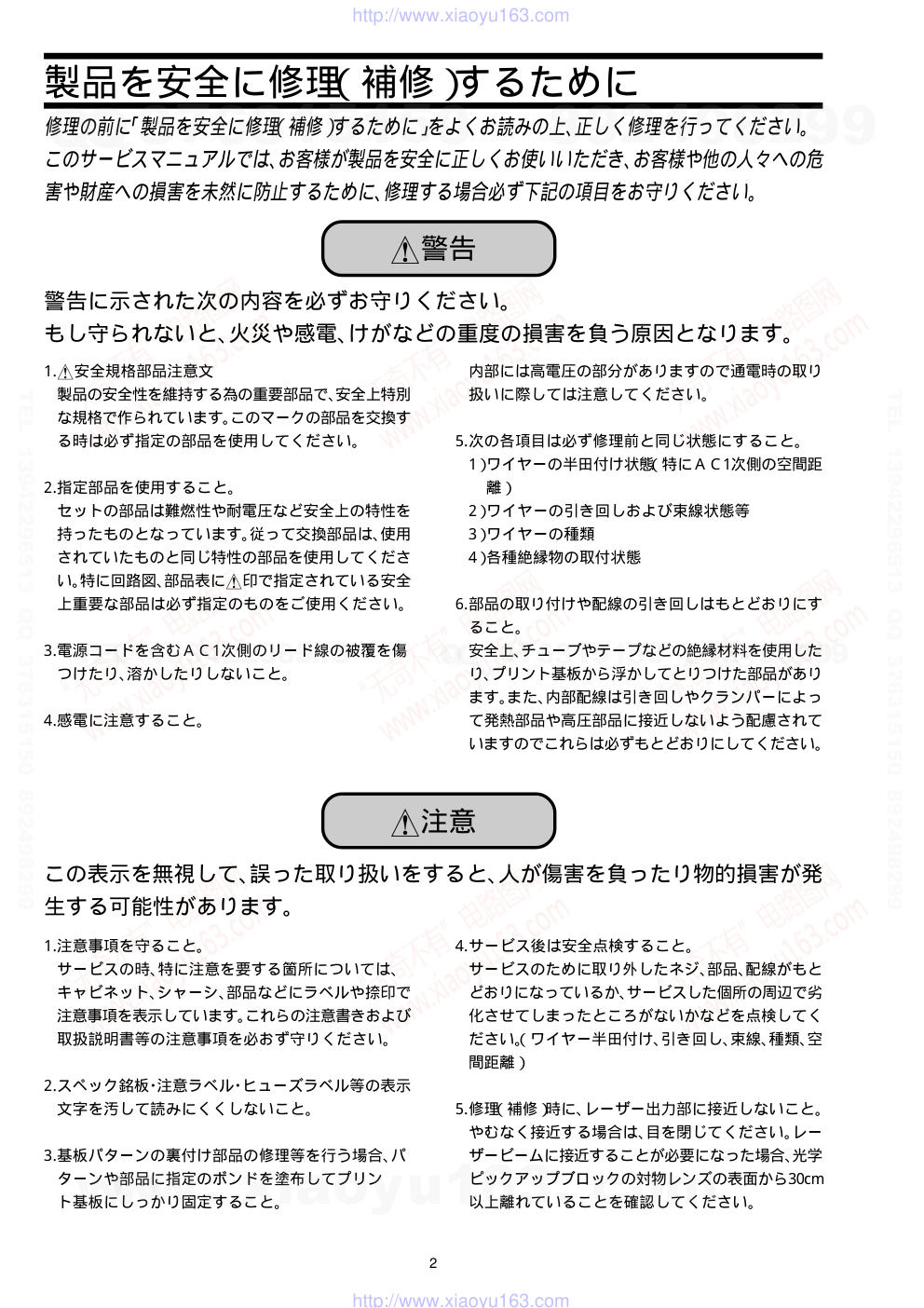

SERVICE MANUAL DATA BASIC TAPE MECHANISM : TN-21ZSC-2003 BASIC CD MECHANISM : DA11T3C COMPACT DISC STEREO SYSTEM LCX-137 S/M Code No. 09-003-340-2N2 D(S) MODEL CODE : 8ACLM-0137(S) www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 2 製品を安全に修理（補修）するために 修理の前に「製品を安全に修理（補修）するために」をよくお読みの上、正しく修理を行ってください。 このサービスマニュアルでは、お客様が製品を安全に正しくお使いいただき、お客様や他の人々への危 害や財産への損害を未然に防止するために、修理する場合必ず下記の項目をお守りください。 !警告 !注意 この表示を無視して、誤った取り扱いをすると、人が傷害を負ったり物的損害が発 生する可能性があります。 1.!安全規格部品注意文 製品の安全性を維持する為の重要部品で、安全上特別 な規格で作られています。このマークの部品を交換す る時は必ず指定の部品を使用してください。 2.指定部品を使用すること。 セットの部品は難燃性や耐電圧など安全上の特性を 持ったものとなっています。従って交換部品は、使用 されていたものと同じ特性の部品を使用してくださ い。特に回路図、部品表に!印で指定されている安全 上重要な部品は必ず指定のものをご使用ください。 3.電源コードを含むＡＣ1次側のリード線の被覆を傷 つけたり、溶かしたりしないこと。 4.感電に注意すること。 内部には高電圧の部分がありますので通電時の取り 扱いに際しては注意してください。 5.次の各項目は必ず修理前と同じ状態にすること。 1）ワイヤーの半田付け状態（特にＡＣ1次側の空間距 離） 2）ワイヤーの引き回しおよび束線状態等 3）ワイヤーの種類 4）各種絶縁物の取付状態 6.部品の取り付けや配線の引き回しはもとどおりにす ること。 安全上、チューブやテープなどの絶縁材料を使用した り、プリント基板から浮かしてとりつけた部品があり ます。また、内部配線は引き回しやクランパーによっ て発熱部品や高圧部品に接近しないよう配慮されて いますのでこれらは必ずもとどおりにしてください。 1.注意事項を守ること。 サービスの時、特に注意を要する箇所については、 キャビネット、シャーシ、部品などにラベルや捺印で 注意事項を表示しています。これらの注意書きおよび 取扱説明書等の注意事項を必おず守りください。 2.スペック銘板・注意ラベル・ヒューズラベル等の表示 文字を汚して読みにくくしないこと。 3.基板パターンの裏付け部品の修理等を行う場合、パ ターンや部品に指定のボンドを塗布してプリン ト基板にしっかり固定すること。 4.サービス後は安全点検すること。 サービスのために取り外したネジ、部品、配線がもと どおりになっているか、サービスした個所の周辺で劣 化させてしまったところがないかなどを点検してく ださい。 （ワイヤー半田付け、引き回し、束線、種類、空 間距離） 5.修理（補修）時に、レーザー出力部に接近しないこと。 やむなく接近する場合は、目を閉じてください。レー ザービームに接近することが必要になった場合、光学 ピックアップブロックの対物レンズの表面から30cm 以上離れていることを確認してください。 警告に示された次の内容を必ずお守りください。 もし守られないと、火災や感電、けがなどの重度の損害を負う原因となります。 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 3 SPECIFICATIONS 光学ブロック交換時の注意 (SF-P101NR) 光学系ブロック内のレーザーダイオードは、衣服や人 体に帯電した静電荷等で電位差を生じることにより、 静電破壊することがあります。人体アース、作業台の アースをとり、衣服が触れぬよう注意して下さい。 1）コネクターを接続後、図に示すハンダ付け を取り除いて下さい。 半田付け� PICK-UP Assy P.C.B • 外観及び仕様は予告なく変更する場合があります。 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 4 REF. NO PART NO. KANRI DESCRIPTION NO. REF. NO PART NO. KANRI DESCRIPTION NO. ELECTRICAL MAIN PARTS LIST IC 87-A20-734-010 1C IC,TDA2007A 87-A21-443-040 1C C-IC,M62495AFP 8A-CLB-602-010 2A IC,LC867240A-5P15 87-A21-245-010 1B IC,RPM6938-V4 87-A21-145-040 1B C-IC,BA4560F-E2 87-A20-446-010 1E C-IC,LA9241ML 87-A20-459-010 2A C-IC,LC78622ED 87-A21-093-010 1C IC,LA6541D 87-070-127-110 1C IC,LC72131 D 87-A20-913-010 1D IC,LA1837NL TRANSISTOR 87-026-610-080 0E TR,KTC3198GR 89-213-702-010 1A TR,2SB1370 (1.8W) 87-A30-185-010 1A TR,2SD1381FQR 87-026-313-080 0E TR,DTC343TS 87-026-237-080 0E CHIP-TR,DTC124XK 87-026-223-080 0E TR,DTC143TK 89-320-011-080 0E TR,2SC2001 (15W) 89-318-154-080 0E TR,2SC1815 (0.4W) 87-026-291-080 1A TR,DTC124XS 89-112-965-080 0E TR,2SA1296 (0.75W) 87-A30-227-080 1A TR,2SB1010Q 87-026-463-080 0E TR,2SA933S (0.3W) 87-026-239-080 0E TR,DTC114TK (0.2W) 87-026-210-080 0E CHIP-TR,DTC144EK 87-A30-196-080 0E TR,2SC4115SRS 89-327-143-080 0E TR,2SC2714 (0.1W) 87-A30-072-080 0E C-TR,RT1P 144C DIODE 87-020-465-080 0E DIODE,1SS133 (110MA) 87-A40-393-090 0E DIODE,1N5402GW(F20) 87-070-334-080 0E ZENER,MTZJ10B 87-017-932-080 0E ZENER,MTJ6.2B 87-A40-347-080 0E ZENER,MTZJ2.2B 87-070-136-080 0E ZENER,MTZJ5.1B 87-020-027-080 0E CHIP-DIODE 1SS184 87-027-825-080 0E ZENER,HZ9A3L 87-017-978-080 0E DIODE,1N4003 87-A40-291-080 0E DIODE,1N4148 (CPT) MAIN C.B C101 87-010-190-080 0E S CHIP F 0.01 C102 87-010-190-080 0E S CHIP F 0.01 C103 87-010-190-080 0E S CHIP F 0.01 C104 87-010-404-080 0E CAP, ELECT 4.7-50V C105 87-010-403-080 0E CAP, ELECT 3.3-50V C106 87-010-192-080 0E C-CAP,S 0.022-50 F C107 87-010-192-080 0E C-CAP,S 0.022-50 F C108 87-010-192-080 0E C-CAP,S 0.022-50 F C109 87-010-192-080 0E C-CAP,S 0.022-50 F C110 87-010-190-080 0E S CHIP F 0.01 C111 87-016-658-090 1C CAP,E 4700-35 SMG C112 87-012-140-080 0E CAP 470P C113 87-010-190-080 0E S CHIP F 0.01 C114 87-010-408-080 0E CAP, ELECT 47-50V C115 87-010-112-080 0E CAP, ELECT 100-16V C116 87-010-101-080 0E CAP, ELECT 220-16 C118 87-010-263-080 0E CAP, ELECT 100-10V C119 87-010-197-080 0E CAP, CHIP 0.01 DM C120 87-010-401-080 0E CAP, ELECT 1-50V C121 87-010-386-080 0E CAP,E 330-25 M SME C122 87-010-213-080 0E C-CAP,S 0.015-50 B C123 87-010-404-080 0E CAP, ELECT 4.7-50V C124 87-010-402-080 0E CAP, ELECT 2.2-50V C126 87-010-408-080 0E CAP, ELECT 47-50V C127 87-010-248-080 0E CAP, ELECT 220-10V C132 87-010-237-080 1A CAP, ELECT 1000-16V C136 87-010-197-080 0E CAP, CHIP 0.01 DM C137 87-010-197-080 0E CAP, CHIP 0.01 DM C138 87-010-197-080 0E CAP, CHIP 0.01 DM C139 87-010-197-080 0E CAP, CHIP 0.01 DM C143 87-010-401-080 0E CAP, ELECT 1-50V C144 87-010-401-080 0E CAP, ELECT 1-50V C147 87-010-190-080 0E S CHIP F 0.01 C148 87-010-190-080 0E S CHIP F 0.01 C149 87-010-190-080 0E S CHIP F 0.01 C150 87-010-263-080 0E CAP, ELECT 100-10V C151 87-010-263-080 0E CAP, ELECT 100-10V C152 87-010-182-080 0E C-CAP,S 2200P-50 B C153 87-010-166-080 0E C-CAP,S 100P-50 SL C154 87-010-545-080 0E CAP, ELECT 0.22-50V C155 87-010-545-080 0E CAP, ELECT 0.22-50V C157 87-010-404-080 0E CAP, ELECT 4.7-50V C158 87-010-545-080 0E CAP, ELECT 0.22-50V C159 87-010-545-080 0E CAP, ELECT 0.22-50V C161 87-010-404-080 0E CAP, ELECT 4.7-50V C162 87-010-405-080 0E CAP, ELECT 10-50V C163 87-010-405-080 0E CAP, ELECT 10-50V C164 87-010-405-080 0E CAP, ELECT 10-50V C165 87-010-405-080 0E CAP, ELECT 10-50V C166 87-010-404-080 0E CAP, ELECT 4.7-50V C167 87-010-404-080 0E CAP, ELECT 4.7-50V C171 87-010-404-080 0E CAP, ELECT 4.7-50V C175 87-010-237-080 1A CAP, ELECT 1000-16V C175 87-010-237-080 1A CAP, ELECT 1000-16V C181 87-010-197-080 0E CAP, CHIP 0.01 DM C182 87-010-197-080 0E CAP, CHIP 0.01 DM C184 87-A11-317-080 0E C-CAP,0.068 C185 87-A11-317-080 0E C-CAP,0.068 C301 87-010-322-080 0E C-CAP,S 100P-50 CH C302 87-015-951-080 0E CAP,E 1-50 LL C304 87-010-406-080 0E CAP, ELECT 22-50 C306 87-010-405-080 0E CAP, ELECT 10-50V C307 87-010-248-080 0E CAP, ELECT 220-10V C308 87-010-405-080 0E CAP, ELECT 10-50V C309 87-010-322-080 0E C-CAP,S 100P-50 CH C311 87-010-406-080 0E CAP, ELECT 22-50 C312 87-015-951-080 0E CAP,E 1-50 LL C314 87-010-426-080 0E C-CAP,S 0.012-25 B C315 87-010-404-080 0E CAP, ELECT 4.7-50V C316 87-010-404-080 0E CAP, ELECT 4.7-50V C319 87-010-426-080 0E C-CAP,S 0.012-25 B C322 87-010-112-080 0E CAP, ELECT 100-16V C325 87-010-178-080 0E CHIP CAP 1000P C326 87-010-178-080 0E CHIP CAP 1000P C327 87-010-178-080 0E CHIP CAP 1000P C329 87-015-695-080 0E CAP,E 1-50 7L C701 87-010-381-080 0E CAP, ELECT 330-16V C702 87-010-404-080 0E CAP, ELECT 4.7-50V C703 87-012-286-080 0E CAP, U 0.01-25 C704 87-012-286-080 0E CAP, U 0.01-25 C709 87-012-195-080 0E C-CAP,U 100P-50CH C711 87-010-263-080 0E CAP, ELECT 100-10V C712 87-010-196-080 0E CHIP CAPACITOR,0.1-25 C714 87-012-286-080 0E CAP, U 0.01-25 C717 87-012-286-080 0E CAP, U 0.01-25 C719 87-012-286-080 0E CAP, U 0.01-25 C720 87-012-195-080 0E C-CAP,U 100P-50CH C721 87-012-176-080 0E CAP 15P C722 87-012-176-080 0E CAP 15P C723 87-012-274-080 0E CHIP CAP,U 1000P-50B C725 87-018-131-080 0E CAP, CER 1000P-50V C727 87-010-196-080 0E CHIP CAPACITOR,0.1-25 C728 87-010-248-080 0E CAP, ELECT 220-10V www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 5 REF. NO PART NO. KANRI DESCRIPTION NO. REF. NO PART NO. KANRI DESCRIPTION NO. C729 87-012-274-080 0E CHIP CAP,U 1000P-50B C731 87-012-286-080 0E CAP, U 0.01-25 C756 87-012-286-080 0E CAP, U 0.01-25 C757 87-012-188-080 0E C-CAP,U 47P-50 CH C758 87-012-167-080 0E C-CAP,U 5P-50 CH C763 87-010-829-080 0E CAP, U 0.047-16 C764 87-012-337-080 0E C-CAP,U 56P-50 CH C765 87-012-286-080 0E CAP, U 0.01-25 C768 87-012-286-080 0E CAP, U 0.01-25 C769 87-010-260-080 0E CAP, ELECT 47-25V C770 87-010-829-080 0E CAP, U 0.047-16 C771 87-010-383-080 0E CAP, ELECT 33-25V C772 87-010-829-080 0E CAP, U 0.047-16 C773 87-010-196-080 0E CHIP CAPACITOR,0.1-25 C774 87-010-263-080 0E CAP, ELECT 100-10V C775 87-010-404-080 0E CAP, ELECT 4.7-50V C776 87-012-286-080 0E CAP, U 0.01-25 C777 87-010-400-080 0E CAP, ELECT 0.47-50V C778 87-010-401-080 0E CAP, ELECT 1-50V C779 87-010-401-080 0E CAP, ELECT 1-50V C780 87-010-196-080 0E CHIP CAPACITOR,0.1-25 C781 87-010-405-080 0E CAP, ELECT 10-50V C782 87-010-405-080 0E CAP, ELECT 10-50V C783 87-012-286-080 0E CAP, U 0.01-25 C784 87-012-286-080 0E CAP, U 0.01-25 C785 87-010-401-080 0E CAP, ELECT 1-50V C786 87-010-401-080 0E CAP, ELECT 1-50V C789 87-012-275-080 0E C-CAP,U 1200P-50 B C789 87-012-275-080 0E C-CAP,U 1200P-50 B C790 87-012-275-080 0E C-CAP,U 1200P-50 B C791 87-010-405-080 0E CAP, ELECT 10-50V C793 87-012-273-080 0E C-CAP,U 820P-50 B C794 87-010-406-080 0E CAP, ELECT 22-50 C795 87-010-596-080 0E CAP, S 0.047-16 C796 87-010-403-080 0E CAP, ELECT 3.3-50V C797 87-012-276-080 0E CAP, CHIP SS 1500 PBK C798 87-012-276-080 0E CAP, CHIP SS 1500 PBK C799 87-010-829-080 0E CAP, U 0.047-16 C812 87-012-286-080 0E CAP, U 0.01-25 C820 87-010-260-080 0E CAP, ELECT 47-25V C821 87-012-286-080 0E CAP, U 0.01-25 C822 87-012-286-080 0E CAP, U 0.01-25 C823 87-012-286-080 0E CAP, U 0.01-25 C828 87-010-196-080 0E CHIP CAPACITOR,0.1-25 C829 87-010-196-080 0E CHIP CAPACITOR,0.1-25 C959 87-010-831-080 0E C-CAP,U,0.1-16F C960 87-010-196-080 0E CHIP CAPACITOR,0.1-25 C961 87-012-170-080 0E C-CAP,U 8P-50 CH C963 87-010-196-080 0E CHIP CAPACITOR,0.1-25 CF801 87-008-261-010 1A FILTER, SFE10.7MA5-A CF802 87-008-261-010 1A FILTER, SFE10.7MA5-A CN301 87-009-036-010 0E CONNECTOR, 8P PH V WHT !F101 87-035-416-010 0E FUSE,T3A 250V UL FC101 87-033-213-080 0E CLAMP, FUSE FC102 87-033-213-080 0E CLAMP, FUSE FFE801 A8-6ZA-19D-070 1H 6ZA-1 YFEJNC J101 87-A60-354-010 1B JACK,PIN 2P MSP -242V-05 J102 87-A60-754-010 0E TERMINAL,SPK 4P MSP-154V-05 J103 87-A60-420-010 1A JACK,3.5 ST (MSC) J801 87-A60-202-010 1A TERMINAL,ANT 4P MSP-154V-02 L101 87-005-366-010 1A COIL, 1UH L102 87-005-366-010 1A COIL, 1UH L104 87-005-676-080 -- COIL,2.2UH K LF5.0S L301 88-CL6-609-010 -- COIL,BIAS 8CL6 L771 87-A50-266-010 1A COIL,FM DET-2N(TOK) L772 87-A90-733-010 1A FLTR,PCFAZH-450 (TOK) L981 87-NF4-650-010 1D COIL,AM PACK 4N(TOK) !PR100 87-A90-069-080 1A FUSE,2A 125V 251 !PR101 87-026-689-080 0E PROTECTOR,1A 60V 491 SW301 8Z-CL8-668-010 0E SW,RP ZCL8 WH101 87-099-043-010 0E CONN 2P EH X721 87-A70-061-010 1A VIB,XTAL 4.500MHZ CSA-309 FRONT C.B C201 87-010-375-080 0E CAP,E 330-10 SME C202 87-012-350-080 0E C-CAP,1-25 F C203 87-010-197-080 0E CAP, CHIP 0.01 DM C205 87-010-178-080 0E CHIP CAP 1000P C208 87-010-197-080 0E CAP, CHIP 0.01 DM C209 87-010-196-080 0E CHIP CAPACITOR,0.1-25 C210 87-010-196-080 0E CHIP CAPACITOR,0.1-25 C211 87-010-314-080 0E C-CAP,S 22P-50V C212 87-010-318-080 0E C-CAP,S 47P-50 CH C213 87-010-154-080 0E CAP CHIP 10P C214 87-012-149-080 0E C-CAP,S 30P-50 CH C215 87-010-312-080 0E C-CAP,S 15P-50 CH C216 87-010-400-080 0E CAP, ELECT 0.47-50V C217 87-010-196-080 0E CHIP CAPACITOR,0.1-25 CN201 87-099-720-010 1B CONN,30P TYK-B(P) CN202 87-A60-404-010 0E CONN,3P TKX-P03P-F1 L206 87-003-098-080 0E COIL,2.2UH LCD201 8Z-CL8-665-110 1F LCD,ZCL-8 S200 87-A90-095-080 0E SW,TACT EVQ11G04M S201 87-A90-095-080 0E SW,TACT EVQ11G04M S202 87-A90-095-080 0E SW,TACT EVQ11G04M S203 87-A90-095-080 0E SW,TACT EVQ11G04M S205 87-A90-095-080 0E SW,TACT EVQ11G04M S207 87-A90-095-080 0E SW,TACT EVQ11G04M S208 87-A90-095-080 0E SW,TACT EVQ11G04M S213 87-A90-095-080 0E SW,TACT EVQ11G04M S214 87-A90-095-080 0E SW,TACT EVQ11G04M S216 87-A90-095-080 0E SW,TACT EVQ11G04M S217 87-A90-095-080 0E SW,TACT EVQ11G04M S218 87-A90-095-080 0E SW,TACT EVQ11G04M S220 87-A90-095-080 0E SW,TACT EVQ11G04M X201 87-030-364-010 1A VIB,XTAL 32.768K CT X202 87-A70-185-080 0E VIB,CER 5.76MHZ TF21 CD C.B C500 87-016-459-040 0E CAP,E 470-10 SMG C502 87-016-459-040 0E CAP,E 470-10 SMG C503 87-016-459-040 0E CAP,E 470-10 SMG C505 87-010-196-080 0E CHIP CAPACITOR,0.1-25 C507 87-010-196-080 0E CHIP CAPACITOR,0.1-25 C510 87-010-197-080 0E CAP, CHIP 0.01 DM C513 87-010-196-080 0E CHIP CAPACITOR,0.1-25 C514 87-010-196-080 0E CHIP CAPACITOR,0.1-25 C515 87-012-157-080 0E C-CAP,S 330P-50 CH C516 87-010-545-080 0E CAP, ELECT 0.22-50V C525 87-010-176-080 0E C-CAP,S 680P-50 SL C528 87-012-156-080 0E C-CAP,S 220P-50 CH C529 87-010-545-080 0E CAP, ELECT 0.22-50V C530 87-012-140-080 0E CAP 470P C531 87-010-374-080 0E CAP, ELECT 47-10V C532 87-010-401-080 0E CAP, ELECT 1-50V C533 87-010-184-080 0E CHIP CAPACITOR 3300P(K) C534 87-010-197-080 0E CAP, CHIP 0.01 DM C535 87-010-145-080 0E C-CAP,S 1P-50 CH C536 87-010-312-080 0E C-CAP,S 15P-50 CH C537 87-010-309-080 0E C-CAP,1000P-50 CH C538 87-010-196-080 0E CHIP CAPACITOR,0.1-25 C539 87-010-404-080 0E CAP, ELECT 4.7-50V C540 87-010-196-080 0E CHIP CAPACITOR,0.1-25 C541 87-010-405-080 0E CAP, ELECT 10-50V C542 87-010-369-080 0E C-CAP,S 0.033-25 K B C543 87-010-405-080 0E CAP, ELECT 10-50V C545 87-010-197-080 0E CAP, CHIP 0.01 DM C546 87-010-374-080 0E CAP, ELECT 47-10V www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 6 REF. NO PART NO. KANRI DESCRIPTION NO. REF. NO PART NO. KANRI DESCRIPTION NO. C547 87-010-263-080 0E CAP, ELECT 100-10V C548 87-010-248-080 0E CAP, ELECT 220-10V C549 87-010-198-080 0E CAP, CHIP 0.022 C550 87-010-248-080 0E CAP, ELECT 220-10V C551 87-010-178-080 0E CHIP CAP 1000P C552 87-010-197-080 0E CAP, CHIP 0.01 DM C553 87-010-374-080 0E CAP, ELECT 47-10V C555 87-010-403-080 0E CAP, ELECT 3.3-50V C556 87-010-197-080 0E CAP, CHIP 0.01 DM C557 87-010-197-080 0E CAP, CHIP 0.01 DM C558 87-010-197-080 0E CAP, CHIP 0.01 DM C559 87-010-315-080 0E C-CAP,S 27P-50 CH C560 87-010-263-080 0E CAP, ELECT 100-10V C561 87-010-196-080 0E CHIP CAPACITOR,0.1-25 C562 87-010-196-080 0E CHIP CAPACITOR,0.1-25 C563 87-012-156-080 0E C-CAP,S 220P-50 CH C564 87-010-197-080 0E CAP, CHIP 0.01 DM C565 87-010-263-080 0E CAP, ELECT 100-10V C566 87-010-196-080 0E CHIP CAPACITOR,0.1-25 C568 87-010-197-080 0E CAP, CHIP 0.01 DM C570 87-010-197-080 0E CAP, CHIP 0.01 DM C571 87-010-248-080 0E CAP, ELECT 220-10V C572 87-010-196-080 0E CHIP CAPACITOR,0.1-25 C573 87-010-197-080 0E CAP, CHIP 0.01 DM C578 87-010-197-080 0E CAP, CHIP 0.01 DM C579 87-010-263-080 0E CAP, ELECT 100-10V C582 87-010-197-080 0E CAP, CHIP 0.01 DM C583 87-010-405-080 0E CAP, ELECT 10-50V C587 87-010-166-080 0E C-CAP,S 100P-50 SL C589 87-010-166-080 0E C-CAP,S 100P-50 SL C590 87-010-166-080 0E C-CAP,S 100P-50 SL C591 87-010-166-080 0E C-CAP,S 100P-50 SL C592 87-010-166-080 0E C-CAP,S 100P-50 SL C593 87-010-197-080 0E CAP, CHIP 0.01 DM C594 87-010-263-080 0E CAP, ELECT 100-10V C596 87-010-404-080 0E CAP, ELECT 4.7-50V C597 87-010-197-080 0E CAP, CHIP 0.01 DM C598 87-010-197-080 0E CAP, CHIP 0.01 DM C601 87-010-197-080 0E CAP, CHIP 0.01 DM CN501 87-009-345-010 0E CONN,2P PH H CN510 87-009-034-010 0E CONN,6P PH V CN520 87-A60-248-010 0E CONN,16P H CFF1416 L501 87-005-647-080 0E COIL,10UH K LF5S L502 87-005-659-080 -- COIL,100UH K LF5.0S R503 87-029-019-010 0E RES, FUSEIBLE 1/2W-2.2 SFR501 87-A90-787-080 0E SFR,100K H HOKU X501 87-A70-046-010 1B VIB,XTAL 16.934MHZ LED C.B D941 87-A40-365-080 0E LED,L-1154 SGD D942 87-A40-365-080 0E LED,L-1154 SGD D943 87-A40-365-080 0E LED,L-1154 SGD D944 87-A40-365-080 0E LED,L-1154 SGD D945 87-A40-365-080 0E LED,L-1154 SGD D946 87-A40-365-080 0E LED,L-1154 SGD D947 87-A40-365-080 0E LED,L-1154 SGD D948 87-A40-365-080 0E LED,L-1154 SGD D949 87-A40-365-080 0E LED,L-1154 SGD AC C.B C181 87-010-197-080 0E CAP, CHIP 0.01 DM C182 87-010-197-080 0E CAP, CHIP 0.01 DM CNA101 8A-CLA-630-010 -- CONN ASSY,2P PT !F100 87-035-399-010 0E FUSE,1A 250V UL D FC1 87-033-213-080 0E CLAMP, FUSE FC2 87-033-213-080 0E CLAMP, FUSE !T1 87-A60-317-010 0E TERMINAL, 1P MSC !T2 87-A60-317-010 0E TERMINAL, 1P MSC MOTOR C.B M2 9X-262-576-910 2Y MOTOR GEAR ASSY PIN3 91-564-722-110 1C CONNECTOR 6P SW1 91-572-085-120 -- LEAF SW www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 8 7 TRANSISTOR ILLUSTRATION 2SA1296 2SC1815 KTC3198 2SC2714 2SD1306 DTC114TK DTC143TK DTC144EK RT1P141C PT1P144C 2SC4115 DTC124XS DTC343TS 2SA933 2SB1010 2SC2001 SS8050 2SD1381 B E C E C B E C B E C B E C B D S G 2SK543 8 8 A Resistor Code Chip Resistor Part Coding Figure Value of resistor Chip resistor Wattage Type Tolerance 1/16W 1/10W 1/8W 1608 2125 3216 5% 5% 5% CJ CJ CJ Form L W t 1.6 0.8 0.45 2 1.25 0.45 3.2 1.6 108 118 128 : A : A CHIP RESISTOR PART CODE 0.55 Resistor Code Dimensions (mm) Symbol 1/16W 1005 5% CJ 1.0 0.5 0.35 104 L t W ANODE CONNECTION FL (13-ST-36GNAK) GRID ASSIGNMENT/ANODE CONNECTION GRID ASSIGNMENT • コネクタについては、初回発注の扱いとはせず、受注後に業者へ発注し、供給致します。 w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 1 2 3 4 5 6 7 8 9 10 11 12 13 14 A B C D E F G H I J K 10 9 WIRING-1 (MAIN) PT101 POWER TRANSFORMER NOTE E C B E C B E C B MAIN C.B AC C.B 1 1 12 13 24 4 5 8 C182 C181 J103 PHONES J102 SPEAKERS ANTENNA J801 J101 AUX R L L R FM 75Ω AM LOOP 1 2 3 4 5 6 7 8 1 15 16 30 1 30 29 11 1 12 22 2 1 8 1 9 1 4 7 10 13 16 18 TO FRONT C.B CN201 RCH RPH LCH EH M1 (DECK MOTOR) S1 (MOTOR SW) S3 (PLAY SW) M 8 7 6 5 4 3 2 1 1 2 3 1 2 FC2 FC1 F100 w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 12 11 IC BLOCK DIAGRAM IC, M62495AFP AUTO RESET IC, LA6541D IC, LA1837NL IC, LC72131D w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 14 13 SCHEMATIC DIAGRAM-1 (MAIN 1/2) TO FRONT C.B CN201 TO MAIN C.B 2/2 MAIN C.B (1/2) AC C.B (1/2) AC C.B(2/2) R SIGNAL : PB/FM : REC/AM J105 INV. IC301 CASSETTE PER AMP BIAS OSC REG REG REG REG REG SW C121 137 MODEL:330/25V 157 MODEL:470/35V HOLD DET HOLD DET POWER AMP IC102 FUNCTION SWITCH POWER CONT POWER ON/OFF J101 JACK. PIN 3P MSP J101 JACK. 3.5 ST PHONES SPEAKERS F101 3A 250V AC 100V, 50/60Hz 137 MODEL:1K 157 MODEL:820 S:750mA 125V PR101 1A/60V WH101 CNA101 F100 1A 250V w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 16 15 SCHEMATIC DIAGRAM-2 (MAIN 2/2) TO MAIN C.B (1/2) MAIN C.B (2/2) FM 75Ω AM LOOP ANTENNA 1 2 3 4 R BAND SW FM FRONTEND PACK IF AMP AM TRACKING ADJ AM IF ADJ DC BALANCE ADJ TUNER ON/OFF SWITCH IC771 FM/AM IF/STEREO TUNER SYSTEM SIGNAL : PB/FM : REC/AM L981(1/2) L981(2/2) *1 *2 *2 *2 1500P 1500P R821 R822 S 100 NO MOUNTED *1 S 6ZA-1 YFEJNC FEE801 w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 1 2 3 4 5 6 7 8 9 10 11 12 13 14 A B C D E F G H I J K 18 17 WIRING-2 (CD/MOTOR) CD C.B MOTOR C.B PIN3 M3 SW1 _ + M2 M3 (SPINDLE MOTOR) SW1 (INSIDE LIMIT SW) M2 (SLED MOTOR) _ + CN510 1 1 2 16 15 6 OPTICAL PICK UP SF-P101NR TO FRONT C.B 1 5 15 16 20 25 30 10 1 2 S101 (DOOR SW) Cxxx Rxxx NOTE E C B E C B D509 1 6 w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 20 19 WIRING-3 (FRONT/LED) FRONT C.B JR207 D203 LED C.B 1 1 2 3 1 3 1 5 10 15 20 25 30 35 40 43 ROCK JAZZ POP AUX POWER SET TUNER/BAND STOP/START TIMER/ SLEEP REMOTE SENSOR PLAY/CLEAR /PAUSE TO MAIN C.B J105 TO CD C.B 1 3 29 30 LCD201 (DISPLAY) Cxxx Rxxx NOTE E C B E C B w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 22 21 SCHEMATIC DIAGRAM-3 (FRONT) w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 24 23 SCHEMATIC DIAGRAM-4 (CD) w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 26 25 VOLTAGE CHART w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 28 27 w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 30 29 ELECTRICAL ADJUSTMENT w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 31 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16、17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36～38 39～55 56 57 58～79 80 81 IC, LC867240A-5P15 IC DESCRIPTION O-SCONTM O-SCONTL O-DATA ___________ I-TUNE/IFC O-TUCL O-COIN I-SQOUT ___________ O-CQCK O-RWC _______________ O-CLKSFT I-TMBASE ____________ I-RESET X T1 X T2 V SS1 CF1、CF2 V DD1 I-KEY 0 I-KEY 1 I-RDSIG I-WRQ I-DRF I-DOOR I-PUIN I-SWTAPE ________________ I-STEREO I-RDCL ________ I-REM ___________ I-HOLD I-RDDT I-TPREC I-TPPLAY O-MOTOR O-PL O-NC S9～S25 V DD2 V SS2 S26～S47 I-CLKDSP I-AS O O O I O O I O O O I I I O ― I/O ― I I I I I I I I I I I I I I I O O O O ― ― O I I M62439SPコントロール。オープンドレイン出力。 チューナーコントロール。CMOS出力。 チューナーコントロール。 チューナーコントロール。CMOS出力。 CDコントロール。オープンドレイン出力。 CDコントロール。 CDコントロール。オープンドレイン出力。 クロックシフト出力。シフト時“ L” 。オープンドレイン出力。 8Hzタイムベース入力。 リセット入力。 入力ピン。 32.768kHzクリスタル発振出力ピン。 GND。 メインクロック入出力　5.76MHz。 ＋5V 。 KEY 0 A/D入力。 KEY 1 A/D入力。 RDS信号レベル入力。(A/D入力) CDコントロール。 CD DOOR SW検出SW入力。CLOSE時“ L” 。 CD PICK-UP検出SW入力。ON時“ L” 。 TAPE検出SW入力。(A/D入力) モノラル／ステレオ表示切り換え入力。ステレオ時“ L” 。 RDSクロック入力。 リモコン入力。(立ち下がりエッジ割り込み入力) ホールドモード検出。ホールドモード時“ L” 。 RDSデータ入力。 TAPE REC検出入力。REC時“ H” 。 TAPE PLAY 検出入力。PLAY 時“ H” 。 デッキプランジャーON/OFF出力。ON時“ H” 。CMOS出力。 デッキモーターON/OFF出力。ON時“ H” 。CMOS出力。 未使用。 LCD SEG端子、初期設定出力。(S10～S16) ＋5V 。 GND。 LCD SEG端子。 時計表示切り換え入力。“ L” : 12H、“ H” : 24H オートストップ、カウンター入力。 端子番号 端子名称 I/O 機　能　説　明 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 32 __________ I-STOP COM0～COM3 I-INIT ______ I-AC/DC V SS3 V DD3 O-NC O-TUCE O-CD-ON _____________ O-TU-ON _________ O-RMT ________ _____ O-REC/PB O-MUTE O-PCONT _________ O-BIAS NC 82 83～86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 I O I O ― ― O O O O O O O O O O テープストップ入力。 LCDコモン出力。 初期設定入力。 ビート切り換え出力。切り換え時“ H” 。CMOS出力。 GND。 5V。 未使用。 チューナーチップイネーブル出力。CMOS出力。 CDファンクション時“ H” 出力。CMOS出力。 TUファンクション時“ H” 出力。オープンドレイン出力。 RECミュート出力。ミュート時“ H” 。オープンドレイン出力。 REC/PB切り換え出力PB時“ H” 。オープンドレイン出力。 ミュート出力。ミュート時“ H” 。オープンドレイン出力。 パワーコントロール出力。“ H” でON。CMOS出力。 RECバイアスON/OFF出力。ON時“ H” 。オープンドレイン出力。 未使用。 端子番号 端子名称 I/O 機　能　説　明 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 33 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30、31 32、33 34 35 36 37 FIN2 FIN1 E F TB TE－ TE TESI SCI TH TA TD－ TD JP TO FD FD－ FA FA－ FE FE－ AGND SP SPI SPG SP－ SPD SLEQ SLD SL－、SL＋ JP－、JP＋ TGL TOFF TES HFL I I I I I I O I I I O I I I O O I I I O I ─ ─ I I I O I O I I I I O O ピックアップのフォトダイオード接続用ピン。FIN1ピンとの加算でRF信号を 生成し、減算でFE信号を生成する。 ピックアップのフォトダイオード接続用ピン。 ピックアップのフォトダイオード接続用ピン。Fピンとの減算でTE信号を生成 する。 ピックアップのフォトダイオード接続用ピン。 TE信号のDC成分入力用ピン。 TE信号のゲイン設定用抵抗をTEピン間に接続するピン。 TE信号出力ピン。 TES“ Track Error Sence” コンパレータ入力ピン。TE信号をバンドパスし、入 力する。 ショック検出用入力ピン。 トラッキングゲイン時定数設定用ピン。 TAアンプ出力ピン。 トラッキング位相補償定数をTD、V Rピン間で構成するためのピン。 トラッキング位相補償設定用ピン。 トラッキングシャンプ信号 (キックパルス) 振幅設定用ピン。 トラッキング制御信号出力ピン。 フォーカシング制御信号出力ピン。 フォーカシング位相補償定数をFD、FAピン間で構成するためのピン。 フォーカシング位相補償定数をFD－、FA－ピン間で構成するためのピン。 フォーカシング位相補償定数をFA、FEピン間で構成するためのピン。 FE信号の出力ピン。 FE信号のゲイン設定用抵抗をFEピン間に接続するピン。 アナログ信号用GND。 CV ＋、CV －ピン入力信号のシングルエンド出力。 スピンドルアンプ入力。 スピンドル12cmモード時ゲイン設定用抵抗接続ピン。 SPDピンとともにスピンドル位相補償定数接続用ピン。 スピンドル制御信号出力ピン。 スレッド位相補償定数接続用ピン。 スレッド制御信号出力ピン。 マイコンからのスレッド送り信号入力ピン。 DSPからのトラッキングジャンプ信号入力ピン。 DSPからのトラッキングゲインコントロール信号入力ピン。 TGL=「H」でゲインロー。 DSPからのトラッキングオフコントロール信号入力ピン。 TOFF=「H」でオフ。 TES信号をDSPへ出力するピン。 “ High Frequency Level” は、メインビームの位置がビット上か、ミラー上か の判断に利用される。 IC, LA9241ML 端子番号 端子名称 I/O 機　能　説　明 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 34 38 39、40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 SLOF CV －、CV ＋ RFSM RFS－ SLC SLI DGND FSC TBC NC DEF CLK CL DAT CE DRF FSS V CC2 REFI V R LF2 PH1 BH1 LDD LDS V CC1 I I O I O I ─ O I ─ O I I I I O I ─ ─ O I I I O I ─ スレッドサーボオフコントロール入力ピン。 DSPからのCLV エラー信号入力用ピン。 RF出力ピン。 RFSMピンとともにRFのゲイン設定およびEFM信号の3T補償定数設定用ピ ン。 “ Slice Level Control” は、RF波形のDSPによるデータスライスのレベルを制御 する出力ピン。 DSPによるデータスライスのレベルを制御するための入力ピン。 ディジタル系のGNDピン。 フォーカスサーチスムージングコンデンサ用出力ピン。 “ Tracking Balance Control” EFバランス可変範囲用設定ピン。 未接続。 ディスクのディフェクト検出出力ピン。 基準クロック入力ピン。DSPの4.23MHzが入力される。 マイコンコマンドクロック入力ピン。 マイコンコマンドデータ入力ピン。 マイコンコマンドチップイネーブル入力ピン。 “ Detect RF” RFレベル検出出力。 “ Focus Search Select” フォーカスサーチモード (基準電圧に対し± サーチ／＋ サーチ) の切り換えピン。 サーボ系、ディジタル系用V CCピン。 基準電圧用パスコン接続用ピン。 基準電圧出力ピン。 ディスクのディフェクト検出時定数設定用ピン。 RF信号のピークホールド用コンデンサ接続用ピン。 RF信号のボトムホールド用コンデンサ接続用ピン。 APC回路出力ピン。 APC回路入力ピン。 RF系V CCピン。 端子番号 端子名称 I/O 機　能　説　明 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 36 35 1 2 3 4 5 6 7 8 9 10 11 12、13 14 15 16 17 18 19、20 21 22 23 24～28 29 30 31 32、33 34 35 36 37 38 39 40 41 42 43 DEFI TAI PDO V V SS ISET V V DD FR V SS EFMO EFMIN TEST2 CLV ＋、CLK－ ___ V /P HFL TES TOFF TGL JP＋、JP－ PCK FSEQ V DD SL＋、SL－ CONT3～CONT5 EMPH C2F DOUT TEST3、TEST4 N.C. MUTEL LV DD LCHO LV SS RV SS RCHO RV DD MUTER X V DD I I O ─ I ─ I ─ O I I O O I I O O O O O ─ I/O O O O I ─ O ─ O ─ ─ O ─ O ─ ディフェクト検出信号 (DEF) 入力端子。(未使用時、0V に接続すること。) テスト用入力端子。プルダウン抵抗内蔵。必ず0Vに接続すること。 外部V CO制御用位相比較出力端子。 PLL用 内蔵V CO用接地端子。必ず0V に接続すること。 PDO出力の電流調整用抵抗接続端子。 内蔵V CO用電源端子。 V CO周波数レンジ調整用。 ディジタル系接地端子。必ず0V に接続すること。 スライスレベルコントロール用 EFM信号出力端子。 EFM信号入力端子。 テスト用入力端子。プルダウン抵抗内蔵。必ず0V に接続すること。 ディスクモータコントロール用出力。コマンドにより3値出力可能。 ラフサーボ／位相制御の自動切り換えモニタ出力端子。「H」でラフサーボ、 「L」で位相サーボ。 トラック検出信号入力端子。シュミット入力。 トラッキング誤差信号入力端子。シュミット入力。 トラッキングOFF出力端子。 トラッキング・ゲイン切り換え用出力端子。「L」でゲインを上げる。 トラックジャンプコントロール用出力。コマンドにより3値出力可能。 EFMデータ再生用クロックモニタ端子。位相ロック時、4.3218MHz。 同期信号検出出力端子。EFM信号から検出した同期信号と内部生成の同期信 号が一致した時に「H」。 ディジタル系電源端子。 マイコンからのシリアルデータコマンドで制御。 汎用入出力端子1～5 使用しない場合、入力端子に設定して0V に接続す るか出力端子に設定してオープンにすること。 ディエンファシス・モニタ出力端子。「H」の時ディエンファシス・ディスク 再生中。 C2フラグ出力端子。 ディジタルOUT出力端子。(EIAJフォーマット) テスト用入力端子。プルダウン抵抗内蔵。必ず0V に接続すること。 未使用端子。オープンで使用すること。 Lチャネル用ミュート出力端子。 Lチャネル1ビットDAC Lチャネル用電源端子。 Lチャネル出力端子。 Lチャネル用接地端子。必ず0V に接続すること。 Rチャネル用接地端子。必ず0V に接続すること。 Rチャネル1ビットDAC Rチャネル出力端子。 Rチャネル用電源端子。 Rチャネル用ミュート出力端子。 水晶発振用電源端子。 IC, LC78622ED 端子番号 端子名称 I/O 機　能　説　明 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 X OUT X IN X V SS SBSY EFLG PW SFSY SBCK FSX WRQ RWC SQOUT COIN ___________ CQCK ________ RES TST11 16M 4.2M TEST5 ______ CS TEST1 O I ─ O O O O I O O I O I I I O O O I I I 16.9344MHz水晶振動子の接続端子。 水晶発振用接地端子。必ず0Vに接続すること。 サブコードブロックの同期信号出力端子。 C1、C2、1重、2重の訂正モニタ端子。 サブコードP 、Q、R、S、T、U、Wの出力端子。 サブコードフレーム同期信号出力端子。サブコードがスタンバイした時、立 下る。 サブコード読み出しクロック入力端子。シュミット入力。(未使用時0Vに接続 すること。) 水晶発振から分周した7.35kHz同期信号出力端子。 サブコードQ出力スタンバイ出力端子。 リード／ライト制御入力端子。シュミット入力。 サブコードQ出力端子。 マイコンからのコマンド入力端子。 コマンド入力取り込みクロックまたはSQOUTからのサブコード取り出しク ロック入力端子。シュミット入力。 LC78622リセット入力端子。電源投入時に、一旦「L」にする。 テスト用出力端子。オープン (通常「L」出力) で使用すること。 16.9344MHz出力端子。 4.2336MHz出力端子。 テスト用入力端子。プルダウン抵抗内蔵。必ず0Vに接続すること。 チップセレクト入力端子。プルダウン抵抗内蔵。非制御時、0Vに接続するこ と。 テスト用入力端子。プルダウン抵抗はない。必ず0Vに接続すること。 注)　各電源端子 (V DD、V V DD、LV DD、RV DD、X V DD) には必ず同電位を供給すること。 端子番号 端子名称 I/O 機　能　説　明 w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 38 37 MECHANICAL EXPLODED VIEW 1/1 1 2 3 5 6 4 7 8 9 10 12 13 14 15 16 17 18 19 20 21 22 23 23 24 25 26 27 28 a a b b 29 7 HT-SINK CHAS, MAIN TN-21ZSC P.C.B P.C.B H D D D 31 34 33 H 32 35 37 36 B B E E A 30 A A G G G G A A C C C G F F C D D C C C C P.C.B 11 w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 39 REF. NO PART NO. KANRI DESCRIPTION NO. REF. NO PART NO. KANRI DESCRIPTION NO. MECHANICAL PARTS LIST 1/1 Basic color symbol Color Basic color symbol Color Basic color symbol Color B Black C Cream D Orange G Green H Gray L Blue LT Transparent Blue N Gold P Pink R Red S Silver ST Titan Silver T Brown V Violet W White WT Transparent White Y Yellow YT Transparent Yellow LM Metallic Blue LL Light Blue GT Transparent Green LD Dark Blue DT Transparent Orange COLOR NAME TABLE 1 8A-CLB-007-010 1B WINDOW,CASS 2 8A-CLB-005-010 1D LID,CASS 3 8A-CLB-006-010 1B BOX,CASS 4 8Z-CL8-209-010 0E SPR-T,CASS 5 8A-CLM-004-010 -- WINDOW,DISP D 6 87-B00-002-010 0E BADGE,AIWA 30 ABS SIL 7 8Z-CL8-204-010 0E CUSH,FOOT 8 8A-CLM-003-010 -- CABI,FRONT D 9 8A-CLB-008-010 1D KEY,CASS SET 10 8A-CLM-007-010 -- KEY,CONT D 11 8Z-CL8-686-110 1B CONN ASSY,8P RPH 12 8A-CLM-008-010 -- KEY,POWER D 13 8A-CLM-005-010 -- KEY,SKIP D 14 8A-CLM-006-010 -- KEY,P/S D 15 8Z-CDB-170-010 1D BASE,CHUCK 16 88-CD9-211-210 0E RING,CHUCK 17 87-036-368-010 0E MAGNET 18 8A-CLB-002-010 1D LID,CD 19 8Z-CL8-683-010 1A CONN ASSY,2P CD DOOR 20 8Z-CL8-205-010 0E SPR-T,CD 21 8A-CLB-003-010 1D CHAS,CD 22 M8-ZZK-E90-070 2C DA11T3C 23 88-CT6-206-010 0E CUSHION,CD 24 8Z-CL8-681-010 1B CONN ASSY,6P CD MOTOR 25 8A-CLB-020-010 2A CABI,REAR 26 8Z-CL8-682-010 0E FF-CABLE, 16P 1.0 180MM 27 8Z-CL8-201-010 1A GUIDE,LCD ! 28 87-050-098-010 1B AC CODE ASSY,D ! 29 8A-CLL-623-010 -- PT,D ACL-L 30 8Z-CDB-169-010 1D PANEL,CD SANYO 31 8Z-CL8-206-010 0E SPR-P,REC 32 8Z-CL8-214-010 0E DMPR,HLDR BE 33 84-CD5-215-010 0E GEAR 34 84-CD5-216-010 0E BRACKET 35 86-NFZ-231-010 1A DMPR,70 36 87-064-108-110 1A HLDR,NC LUTCH 37 8A-CLB-027-010 -- WINDOW,CD A 87-B10-239-010 0E QT2+3-8 W/O CR B 8Z-CL8-220-010 -- W,30-0856-01-01-01 C 87-067-579-010 0E TAPPING SCREW, BVT2+3-8 D 87-067-703-010 0E TAPPING SCREW, BVT2+3-10 E 87-342-074-010 0E UT2+2.6-8 F 87-761-097-410 0E VFT2+3-12 SLOT G 87-B10-230-010 0E BVT2+3-10 W/O SLOT SILVER CR H 87-571-033-410 0E TAPPING SCREW, VIT+2-4 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 40 TAPE MECHANISM EXPLODED VIEW 1/1 b c a a b c J L F G E LUG PLATE 6 2 1 3 4 5 11 10 8 9 46 47 21 20 18 19 22 23 24 26 27 28 29 14 15 16 17 49 34 35 36 51 13 C C 30 7 25 37 38 48 B 50 45 44 K I D D 39 40 41 42 43 B H A 32 31 33 12 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 41 REF. NO PART NO. KANRI DESCRIPTION NO. TAPE MECHANISM PARTS LIST 1/1 1 S1-921-030-4A0 0E HEAD BASE 2 S1-821-030-070 0E AZIMUTH SPRING 3 S1-921-030-090 0E PANEL P SPRING 4 S1-921-260-050 0E GEAR PLATE SPRING 5 S1-921-265-020 1B GEAR PLATE ASSY 6 S6-201-011-110 1E HEAD,RP7442ES-0951 7 S1-921-015-010 1D CHASSIS ASSY 8 S1-921-030-110 1A HEAD PANEL 9 S1-921-143-160 1C BASE ASSY 10 S1-921-141-8A0 0E M CONTROL SPRING 11 S1-921-260-4A0 0E SENSING LEVER 12 S1-921-043-100 1C PINCH ROLLER ARM ASSY 13 S1-921-130-020 0E EJECT SLIDE LEVER 14 S1-921-141-3A0 0E P CONTROL SPRING 15 S1-921-140-550 0E PAUSE LEVER(E) 16 S1-921-140-120 0E PAUSE LEVER SPRING 17 S1-921-140-110 0E PAUSE STOPPER 18 S1-921-140-150 0E BUTTON LEVER SPRING(B) 19 S1-821-011-590 0E E KICK LEVER 20 S1-921-141-070 0E BUTTON LEVER SPRING(A) 21 S6-401-011-490 1B LEAF SW MSW-1541T 22 S1-921-140-090 0E SWITCH ACTUATOR 23 S1-921-140-080 0E PUSH BUTTON ACTUATOR 24 S1-921-140-230 0E PLAY BUTTON LEVER 25 S6-401-011-610 1B LEAF SW MSW-17820MVEI 26 S1-921-140-240 0E REW BUTTON LEVER 27 S1-921-140-250 0E FF BUTTON LEVER 28 S1-921-140-260 0E STOP BUTTON LEVER 29 S1-921-140-610 0E PAUSE BUTTON LEVER 30 S1-821-100-700 0E FF GEAR 31 S1-921-050-060 0E SENSER 32 S1-921-053-100 1F TAKE UP REEL ASSY 33 S1-829-100-010 0E PACK SPRING 34 S1-921-050-150 0E S REEL HUB 35 S1-921-050-220 0E BACK TENSION SPRING 36 S1-921-140-220 0E REC BUTTON LEVER 37 S1-921-140-170 0E P.S.LEVER SPRING 38 S1-921-073-040 1F RF CLUTCH ASSY 39 S1-921-070-030 1C RF BELT 40 S1-921-260-020 0E CAM GEAR 41 S1-921-140-160 0E E ACTUATOR SPRING 42 S1-921-093-210 1F FLYWHEEL ASSY 43 S1-921-090-380 1C MAIN BELT 44 S1-921-120-590 0E MOTOR PULLEY 45 S6-002-030-220 2M MOTOR EG530AD-2B 46 S6-209-100-100 1B E HEAD PH-K380-MS1 47 S1-921-030-050 0E MG ARM 48 S1-921-140-210 0E REC BUTTON LEVER SPRING 49 S1-821-100-690 0E RECORD SAFETY LEVER 50 S1-821-128-9A0 1A MOTOR BRACKET 51 S1-821-010-500 0E PLAY BUTTON LEVER SPRING A S9-P04-200-310 0E C TAPPING SCREW 2-3 B S1-921-120-020 0E MOTOR COLLER SCREW C S9-B10-200-510 0E P TAPPING BIND SCREW M2-5 D S9-C07-204-510 0E SCREW,TAPPING(CAMERA)M2-4.5 E S9-P01-200-610 0E SCREW,M2-6 F S9-B01-200-310 0E (+)BIND SCREW M2-3 G S9-F08-200-710 0E AZIMUTH SCREW M2-7 H S1-921-120-030 0E MB SCREW I S9-W02-300-100 0E P WASHER CUT 1.2-3.8-0.3 J S9-W02-500-100 0E P WASHER CUT 1.45-3.8-0.5 K S9-W01-400-100 0E P WASHER 2-3.5-0.4 L S9-W01-130-200 0E P WASHER 2.1-4-0.13 REF. NO PART NO. KANRI DESCRIPTION NO. www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 42 REF. NO PART NO. KANRI DESCRIPTION NO. CD MECHANISM EXPLODED VIEW 1/1 CD MECHANISM PARTS LIST 1/1 B B A A SHAFT,SLIDE 1 2 3 MOTOR C,B SPINDLE MOTOR(M3) CHASSIS SF-P101NR 1 S2-121-A28-400 1A COVER GEAR 2 S2-511-A21-000 0E GEAR MIDDLE 3 S2-511-A21-100 1A GEAR,DRIVE A S1-PN2-03R-OSE 0E SCR PAN PCS 2-3 B 87-261-073-410 0E SCR S-TPG FLT 2.6-6 ALL M8-ZZK-E90-070 2C DA11T3C www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 43 REF. NO PART NO. KANRI DESCRIPTION NO. SPEAKER PARTS LIST 1/1 REF. NO PART NO. KANRI DESCRIPTION NO. ACCESSORIES/PACKAGE LIST 1 8A-CLL-600-010 -- SPKR, 40HM 5W ACL-L 2 8A-CLB-014-010 1F CABI,FR SPKR 3 8A-CLB-016-010 -- FRAME,SPKR 4 8Z-CL7-107-010 0E BADGE,AIWA SILVER 5 8A-CLL-601-010 1B CORDASSY,SPKR-BLK ACL-L/M 1 8A-CLM-908-010 -- IB,D(J)B 2 8A-CLB-961-010 1H RC UNIT,RC-AAT11 3 87-A90-030-010 1B ANT,LOOP AM-NC C 4 87-043-115-010 1A ANT,FEEDER FM www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 2–11, IKENOHATA 1–CHOME, TAITO-KU, TOKYO 110-8710, JAPAN TEL:03 (3827) 3111 737004 Printed in Japan www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com
