STAGEPAS-300电路原理图

分类：电子电工日期：2023-03-29 点击：0

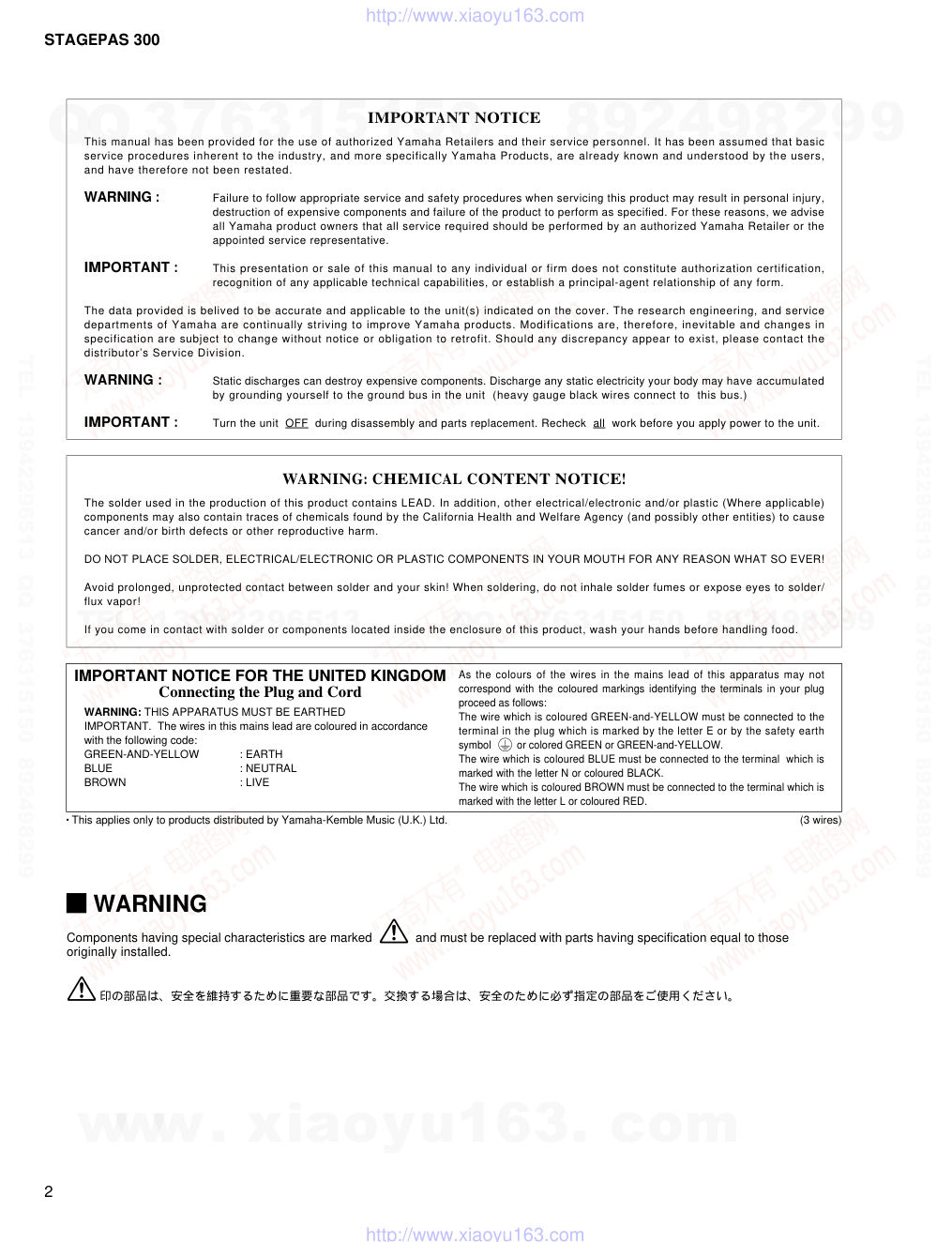

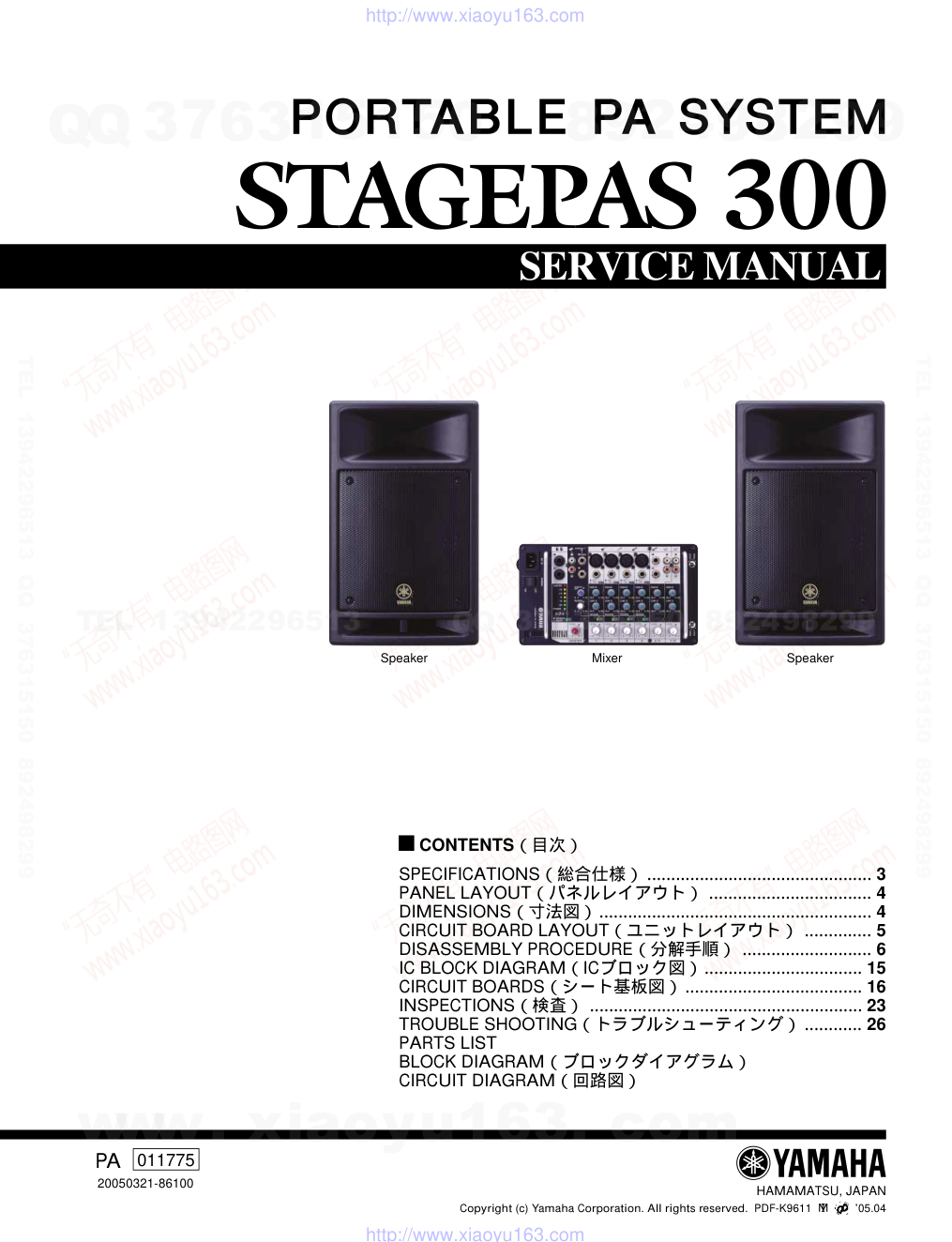

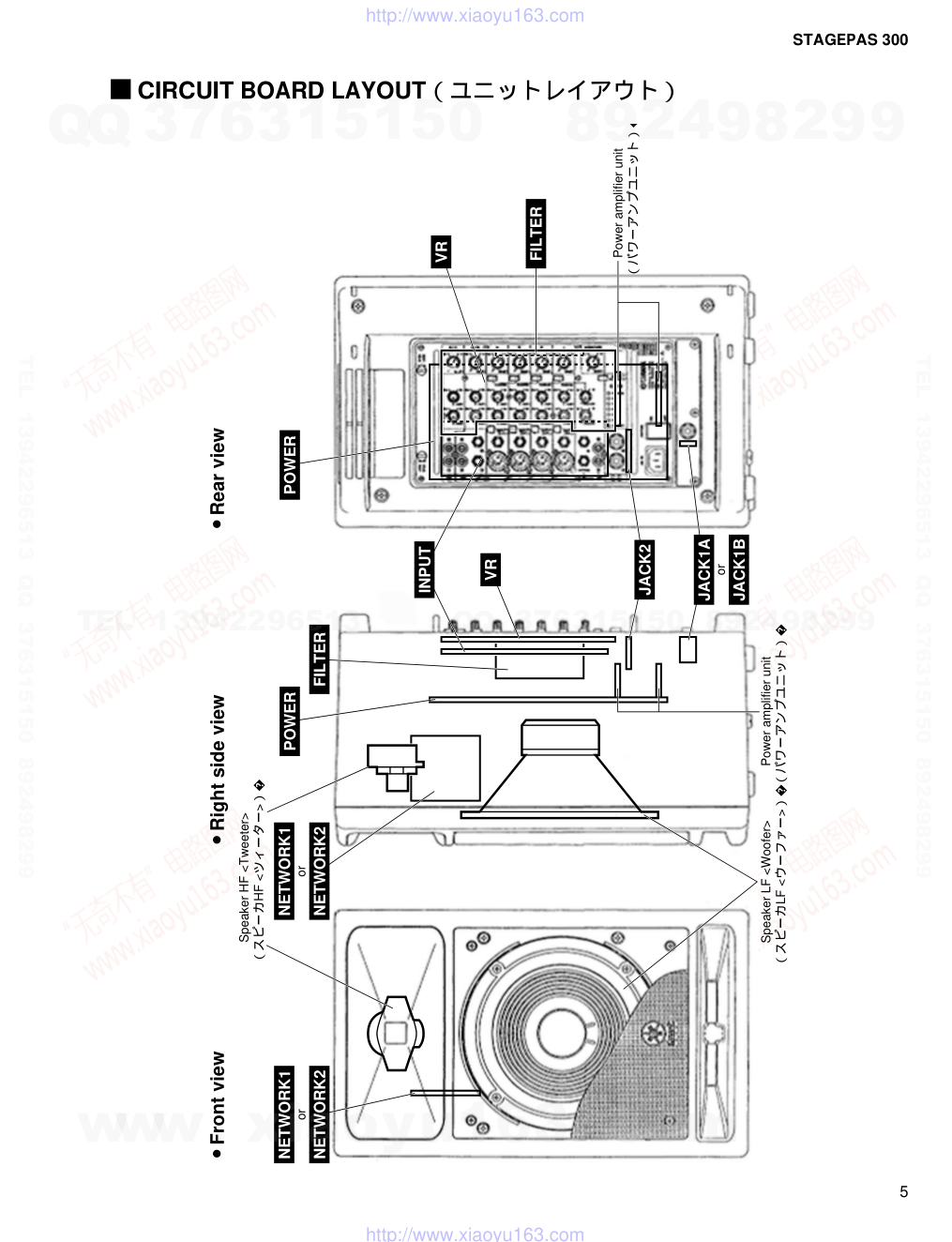

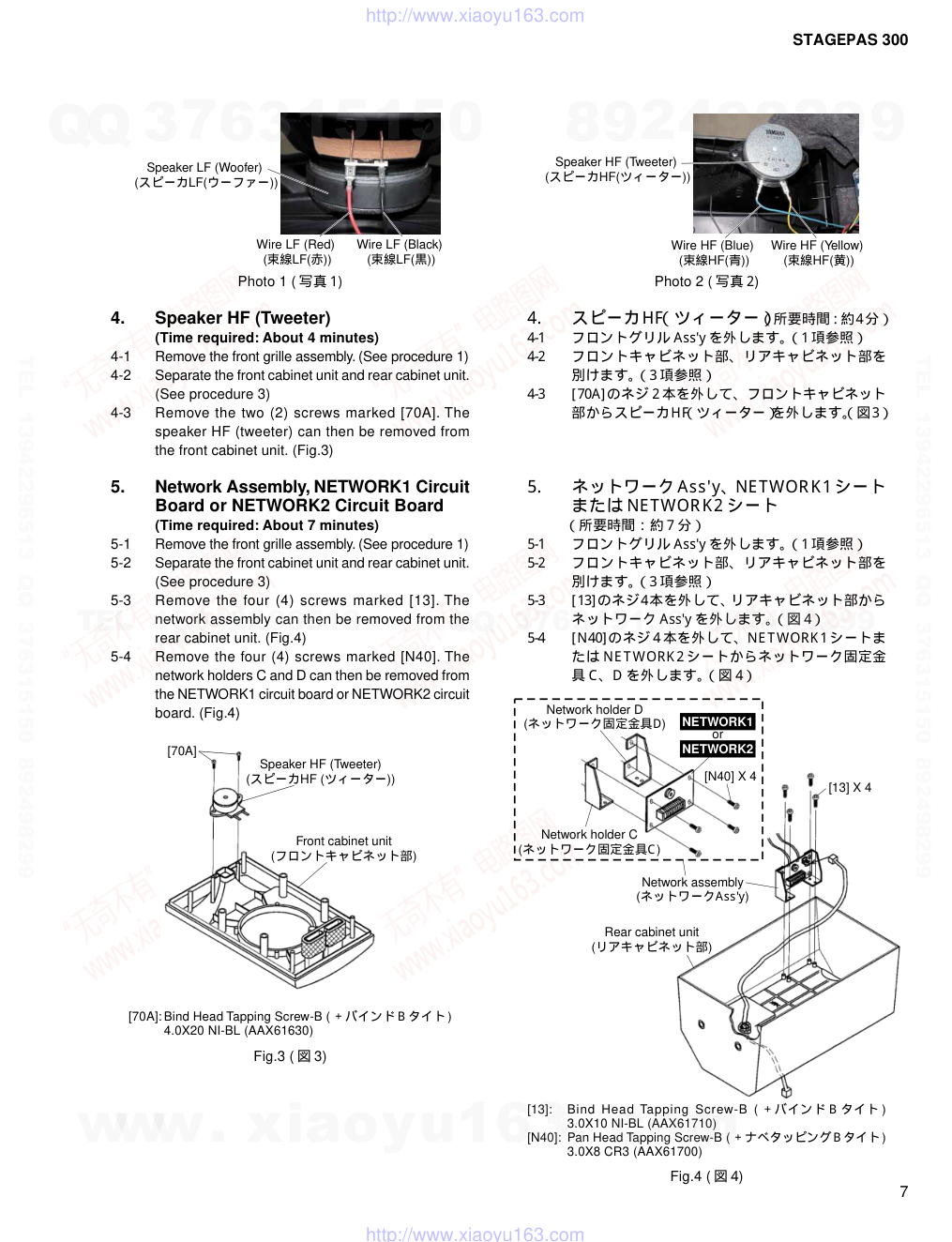

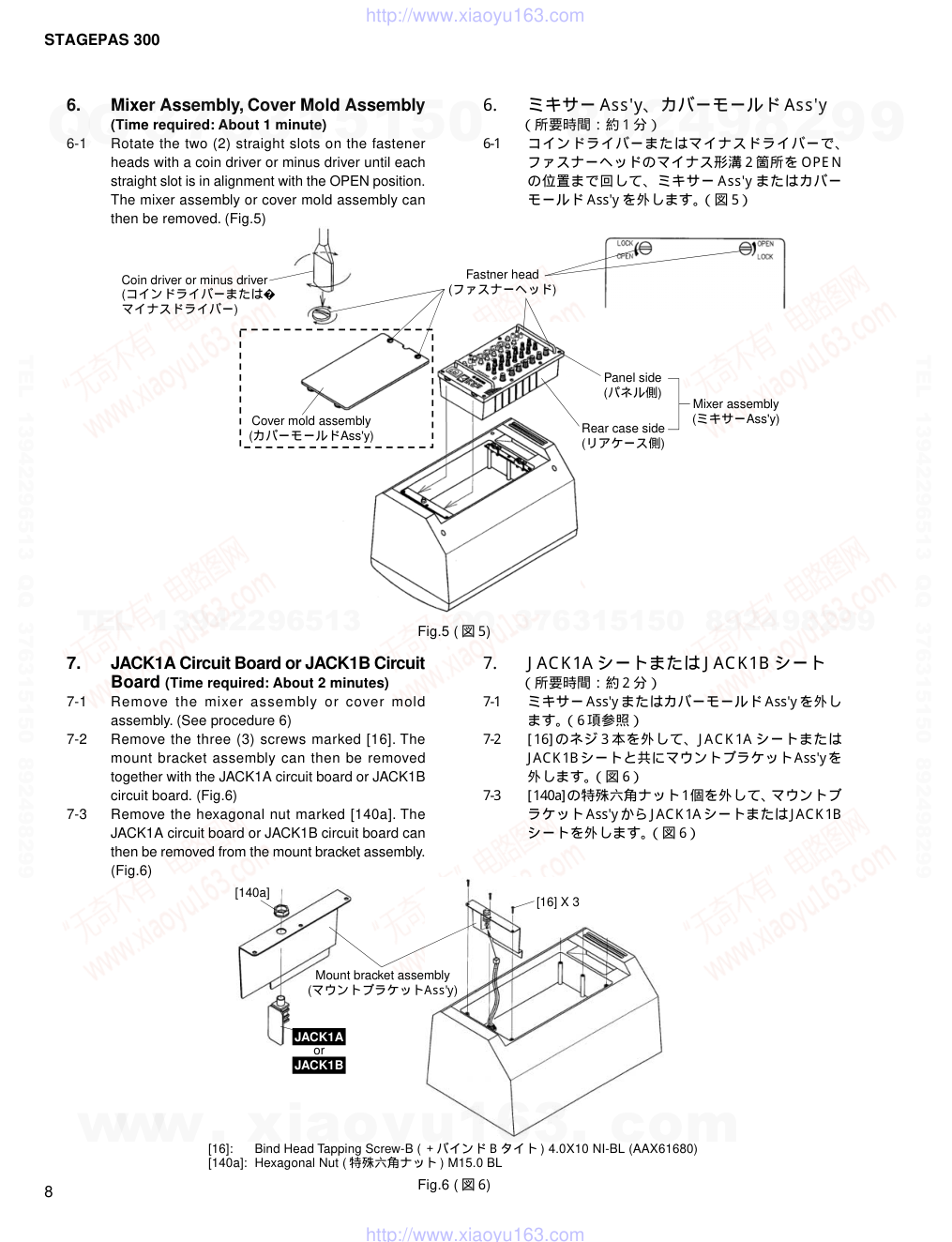

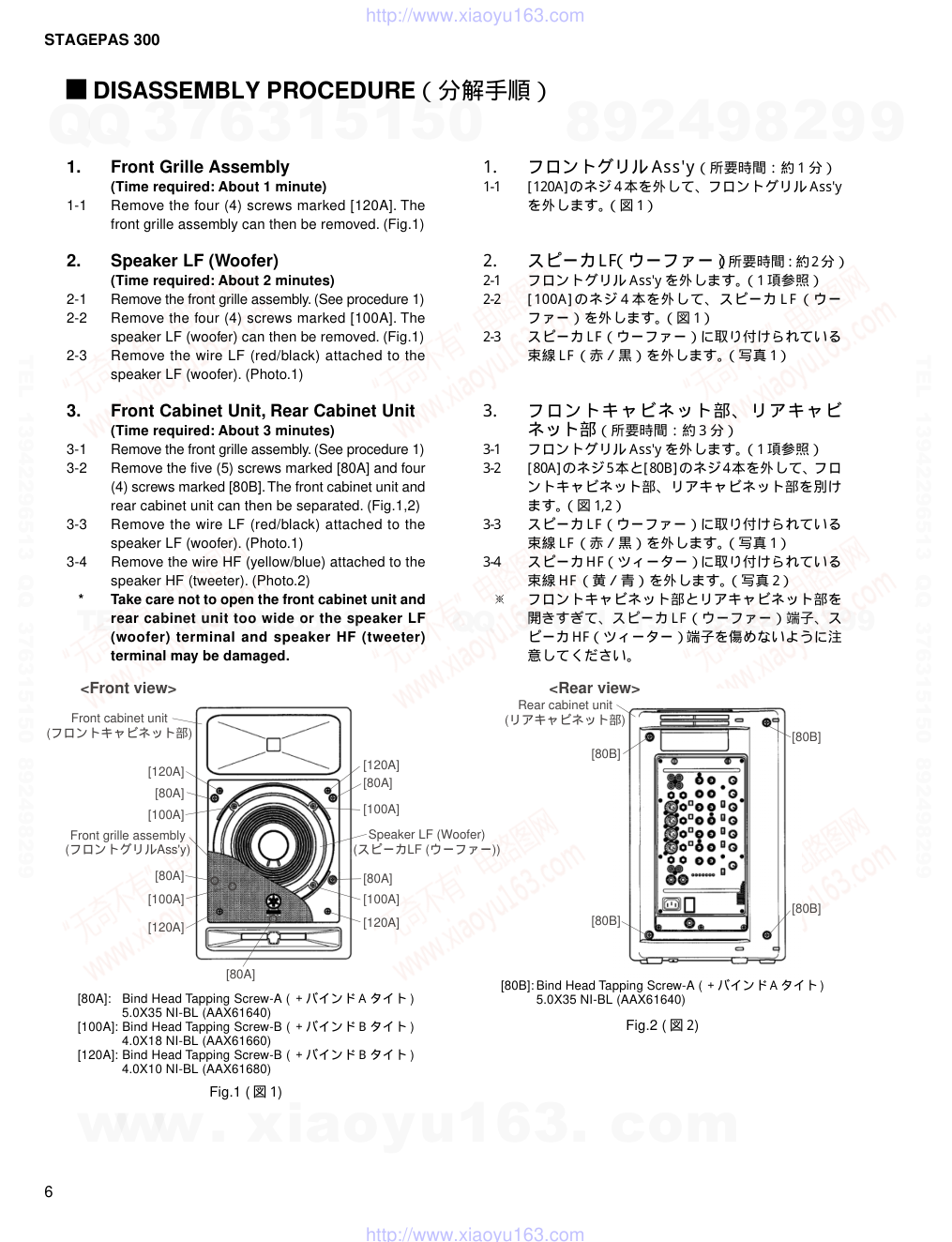

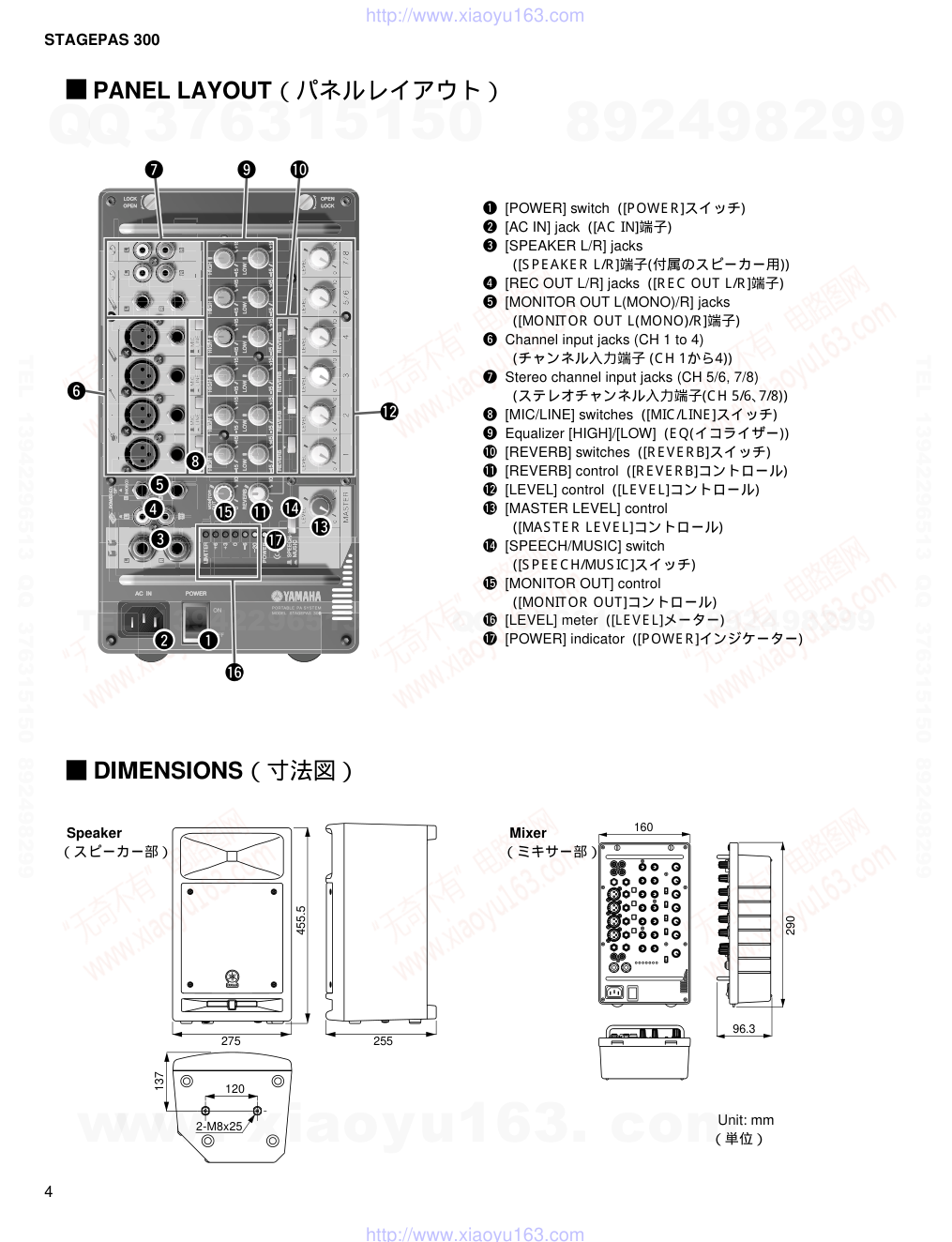

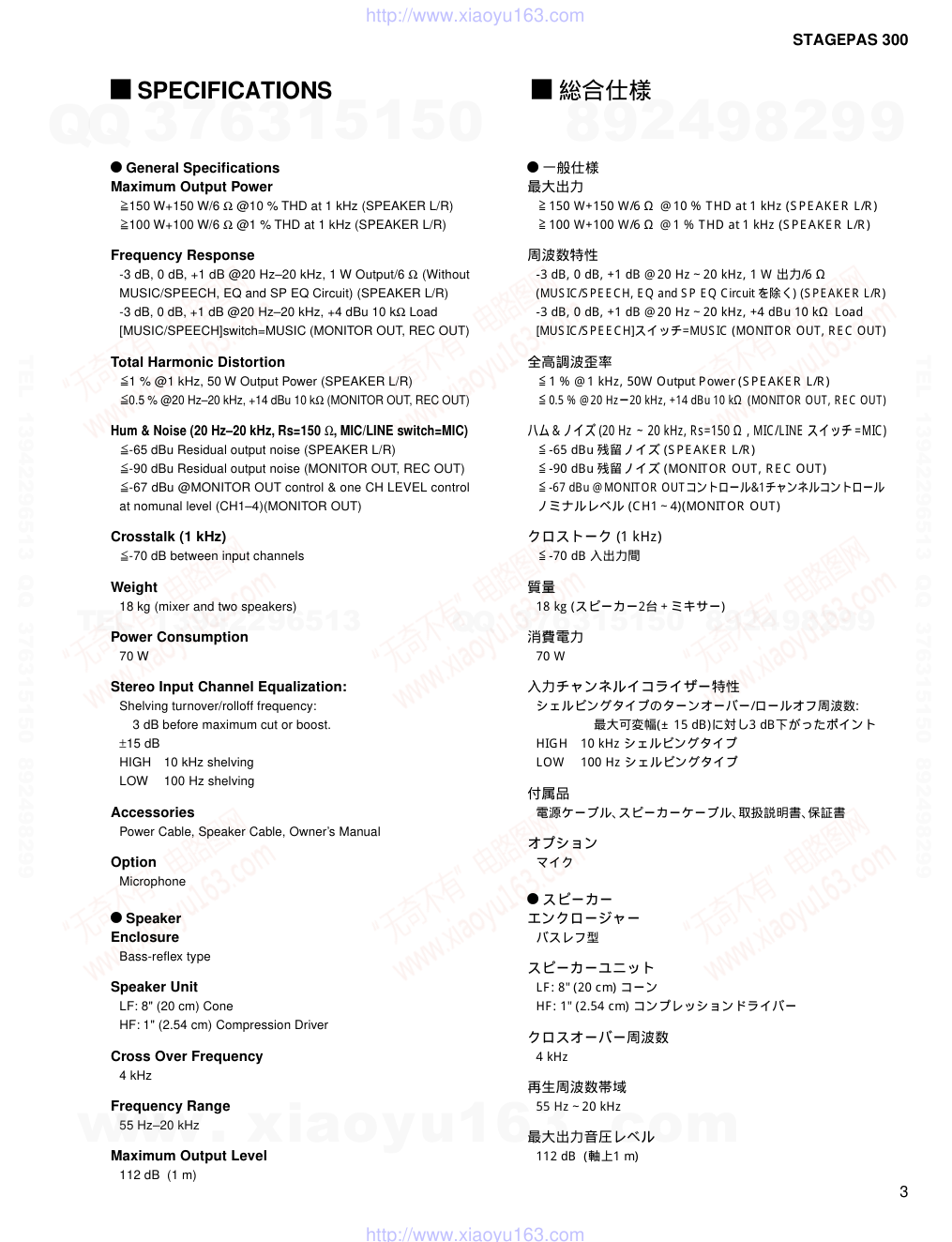

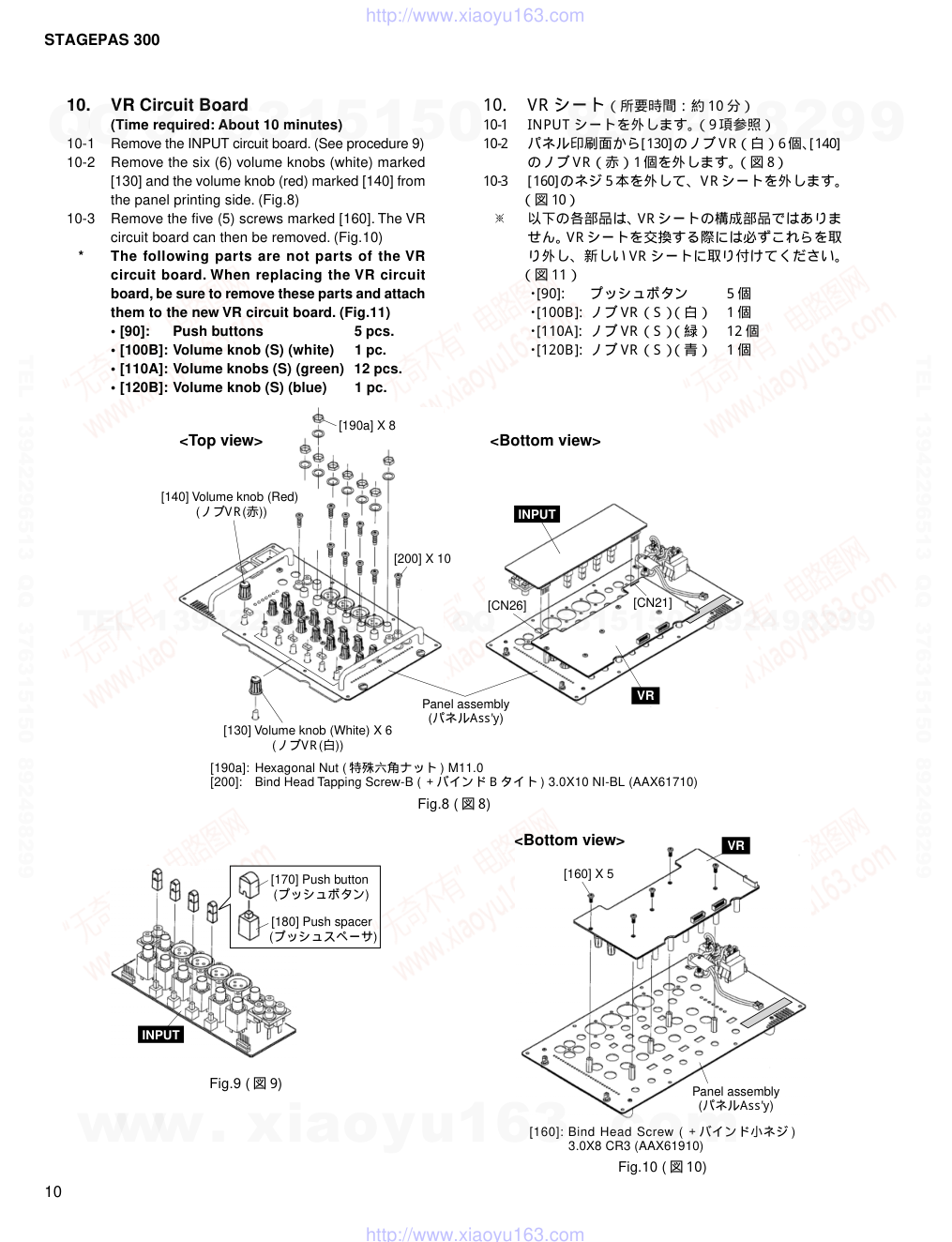

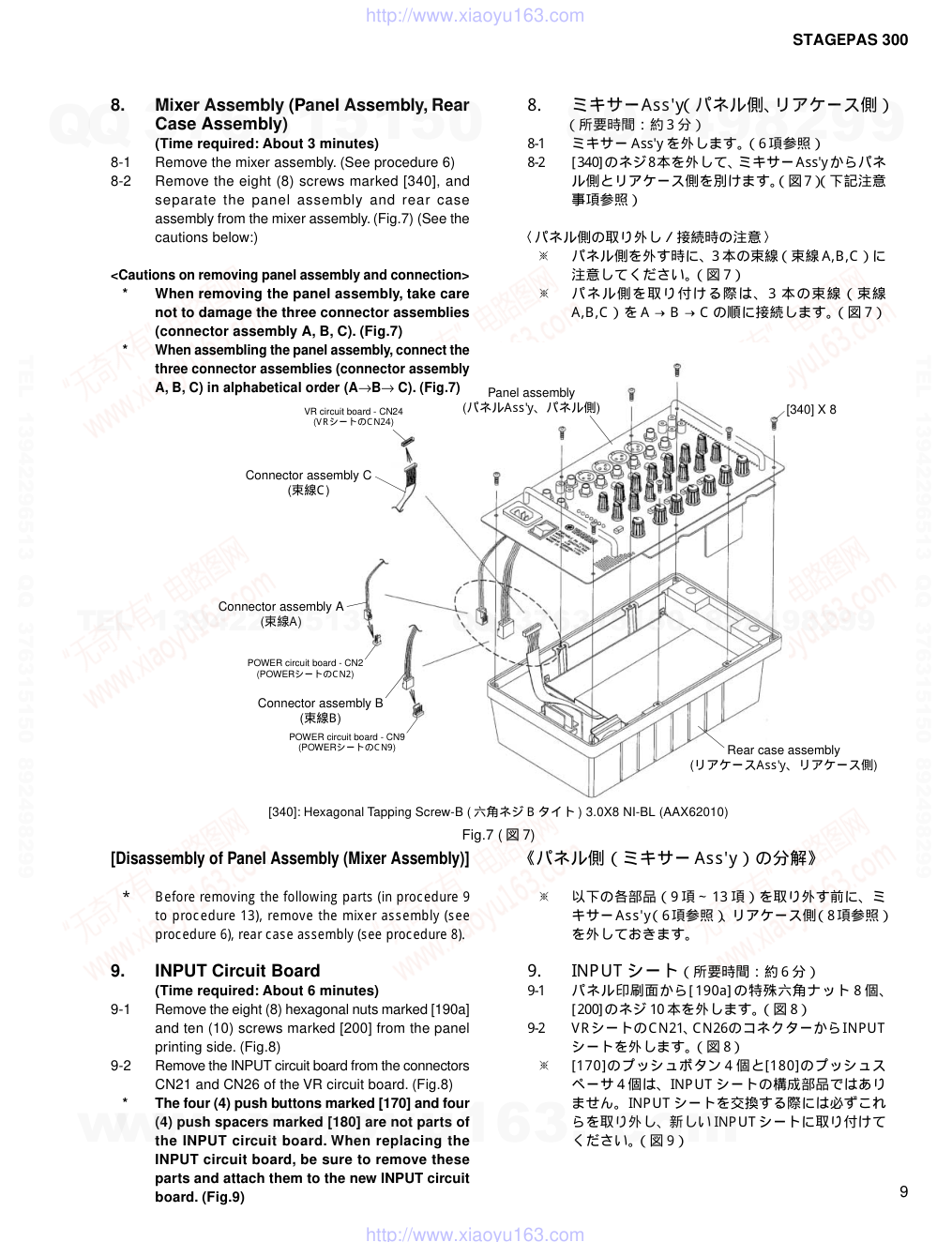

STAGEPAS 300 1 SERVICE MANUAL PA 011775 CONTENTS（目次） SPECIFICATIONS（総合仕様） ............................................... 3 PANEL LAYOUT（パネルレイアウト） .................................. 4 DIMENSIONS（寸法図）......................................................... 4 CIRCUIT BOARD LAYOUT（ユニットレイアウト） .............. 5 DISASSEMBLY PROCEDURE（分解手順） ........................... 6 IC BLOCK DIAGRAM（ICブロック図）................................. 15 CIRCUIT BOARDS（シート基板図） ..................................... 16 INSPECTIONS（検査） ......................................................... 23 TROUBLE SHOOTING（トラブルシューティング） ............ 26 PARTS LIST BLOCK DIAGRAM（ブロックダイアグラム） CIRCUIT DIAGRAM（回路図） Copyright (c) Yamaha Corporation. All rights reserved. PDF-K9611 ’05.04 HAMAMATSU, JAPAN 20050321-86100 Speaker Speaker Mixer www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com STAGEPAS 300 2 WARNING Components having special characteristics are marked and must be replaced with parts having specification equal to those originally installed. IMPORTANT NOTICE This manual has been provided for the use of authorized Yamaha Retailers and their service personnel. It has been assumed that basic service procedures inherent to the industry, and more specifically Yamaha Products, are already known and understood by the users, and have therefore not been restated. WARNING : Failure to follow appropriate service and safety procedures when servicing this product may result in personal injury, destruction of expensive components and failure of the product to perform as specified. For these reasons, we advise all Yamaha product owners that all service required should be performed by an authorized Yamaha Retailer or the appointed service representative. IMPORTANT : This presentation or sale of this manual to any individual or firm does not constitute authorization certification, recognition of any applicable technical capabilities, or establish a principal-agent relationship of any form. The data provided is belived to be accurate and applicable to the unit(s) indicated on the cover. The research engineering, and service departments of Yamaha are continually striving to improve Yamaha products. Modifications are, therefore, inevitable and changes in specification are subject to change without notice or obligation to retrofit. Should any discrepancy appear to exist, please contact the distributor’s Service Division. WARNING : Static discharges can destroy expensive components. Discharge any static electricity your body may have accumulated by grounding yourself to the ground bus in the unit (heavy gauge black wires connect to this bus.) IMPORTANT : Turn the unit OFF during disassembly and parts replacement. Recheck all work before you apply power to the unit. WARNING: CHEMICAL CONTENT NOTICE! The solder used in the production of this product contains LEAD. In addition, other electrical/electronic and/or plastic (Where applicable) components may also contain traces of chemicals found by the California Health and Welfare Agency (and possibly other entities) to cause cancer and/or birth defects or other reproductive harm. DO NOT PLACE SOLDER, ELECTRICAL/ELECTRONIC OR PLASTIC COMPONENTS IN YOUR MOUTH FOR ANY REASON WHAT SO EVER! Avoid prolonged, unprotected contact between solder and your skin! When soldering, do not inhale solder fumes or expose eyes to solder/ flux vapor! If you come in contact with solder or components located inside the enclosure of this product, wash your hands before handling food. This applies only to products distributed by Yamaha-Kemble Music (U.K.) Ltd. (3 wires) IMPORTANT NOTICE FOR THE UNITED KINGDOM Connecting the Plug and Cord WARNING: THIS APPARATUS MUST BE EARTHED IMPORTANT. The wires in this mains lead are coloured in accordance with the following code: GREEN-AND-YELLOW BLUE BROWN : EARTH : NEUTRAL : LIVE As the colours of the wires in the mains lead of this apparatus may not correspond with the coloured markings identifying the terminals in your plug proceed as follows: The wire which is coloured GREEN-and-YELLOW must be connected to the terminal in the plug which is marked by the letter E or by the safety earth symbol or colored GREEN or GREEN-and-YELLOW. The wire which is coloured BLUE must be connected to the terminal which is marked with the letter N or coloured BLACK. The wire which is coloured BROWN must be connected to the terminal which is marked with the letter L or coloured RED. 印の部品は、安全を維持するために重要な部品です。交換する場合は、安全のために必ず指定の部品をご使用ください。 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com STAGEPAS 300 3 SPECIFICATIONS General Specifications Maximum Output Power 150 W+150 W/6 Ω @10 % THD at 1 kHz (SPEAKER L/R) 100 W+100 W/6 Ω @1 % THD at 1 kHz (SPEAKER L/R) Frequency Response -3 dB, 0 dB, +1 dB @20 Hz–20 kHz, 1 W Output/6 Ω (Without MUSIC/SPEECH, EQ and SP EQ Circuit) (SPEAKER L/R) -3 dB, 0 dB, +1 dB @20 Hz–20 kHz, +4 dBu 10 kΩ Load [MUSIC/SPEECH]switch=MUSIC (MONITOR OUT, REC OUT) Total Harmonic Distortion 1 % @1 kHz, 50 W Output Power (SPEAKER L/R) 0.5 % @20 Hz–20 kHz, +14 dBu 10 kΩ (MONITOR OUT, REC OUT) Hum & Noise (20 Hz–20 kHz, Rs=150 Ω, MIC/LINE switch=MIC) -65 dBu Residual output noise (SPEAKER L/R) -90 dBu Residual output noise (MONITOR OUT, REC OUT) -67 dBu @MONITOR OUT control & one CH LEVEL control at nomunal level (CH1–4)(MONITOR OUT) Crosstalk (1 kHz) -70 dB between input channels Weight 18 kg (mixer and two speakers) Power Consumption 70 W Stereo Input Channel Equalization: Shelving turnover/rolloff frequency: 3 dB before maximum cut or boost. ±15 dB HIGH 10 kHz shelving LOW 100 Hz shelving Accessories Power Cable, Speaker Cable, Owner’s Manual Option Microphone Speaker Enclosure Bass-reflex type Speaker Unit LF: 8" (20 cm) Cone HF: 1" (2.54 cm) Compression Driver Cross Over Frequency 4 kHz Frequency Range 55 Hz–20 kHz Maximum Output Level 112 dB (1 m) 一般仕様最大出力 ≧150 W+150 W/6 Ω @ 10 % THD at 1 kHz (S PEAKER L/R) ≧100 W+100 W/6 Ω @ 1 % THD at 1 kHz (S PEAKER L/R) 周波数特性 -3 dB, 0 dB, +1 dB @ 20 Hz～20 kHz, 1 W 出力/6 Ω (MUS IC/S PEECH, EQ and S P EQ Circuit を除く) (S PEAKER L/R) -3 dB, 0 dB, +1 dB @ 20 Hz～20 kHz, +4 dBu 10 kΩ Load [MUS IC/S PEECH]スイッチ=MUS IC (MONITOR OUT, REC OUT) 全高調波歪率 ≦1 % @ 1 kHz, 50W Output Power (S PEAKER L/R) ≦0.5 % @20 Hzー20 kHz, +14 dBu 10 kΩ (MONITOR OUT, REC OUT) ハム &ノイズ (20 Hz ～ 20 kHz, Rs=150 Ω , MIC/LINE スイッチ =MIC) ≦-65 dBu 残留ノイズ (S PEAKER L/R) ≦-90 dBu 残留ノイズ (MONITOR OUT, REC OUT) ≦-67 dBu @ MONITOR OUTコントロール&1チャンネルコントロールノミナルレベル (CH1～4)(MONITOR OUT) クロストーク (1 kHz) ≦-70 dB 入出力間質量 18 kg (スピーカー2台＋ミキサー) 消費電力 70 W 入力チャンネルイコライザー特性シェルビングタイプのターンオーバー/ロールオフ周波数: 最大可変幅(± 15 dB)に対し3 dB下がったポイント HIGH 10 kHz シェルビングタイプ LOW 100 Hz シェルビングタイプ付属品電源ケーブル、スピーカーケーブル、取扱説明書、保証書オプションマイクスピーカーエンクロージャーバスレフ型スピーカーユニット LF: 8" (20 cm) コーン HF: 1" (2.54 cm) コンプレッションドライバークロスオーバー周波数 4 kHz 再生周波数帯域 55 Hz～20 kHz 最大出力音圧レベル 112 dB (軸上1 m) 総合仕様 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com STAGEPAS 300 4 PANEL LAYOUT（パネルレイアウト） DIMENSIONS（寸法図） 160 290 255 455.5 275 137 2-M8x25 120 MSC 2 3 1 MSC 2 3 1 MSC 2 3 1 MSC 2 3 1 96.3 Unit: mm （単位） Speaker （スピーカー部） Mixer （ミキサー部） q w e r t i !5 !1 !7 !4 !6 y !3 !2 !0 o u q [POWER] switch ([POWER]スイッチ) w [AC IN] jack ([AC IN]端子) e [SPEAKER L/R] jacks ([S PEAKER L/R]端子(付属のスピーカー用)) r [REC OUT L/R] jacks ([REC OUT L/R]端子) t [MONITOR OUT L(MONO)/R] jacks ([MONITOR OUT L(MONO)/R]端子) y Channel input jacks (CH 1 to 4) (チャンネル入力端子 (CH 1から4)) u Stereo channel input jacks (CH 5/6, 7/8) (ステレオチャンネル入力端子(CH 5/6、7/8)) i [MIC/LINE] switches ([MIC/LINE]スイッチ) o Equalizer [HIGH]/[LOW] (EQ(イコライザー)) !0 [REVERB] switches ([REVERB]スイッチ) !1 [REVERB] control ([REVERB]コントロール) !2 [LEVEL] control ([LEVEL]コントロール) !3 [MASTER LEVEL] control ([MAS TER LEVEL]コントロール) !4 [SPEECH/MUSIC] switch ([S PEECH/MUS IC]スイッチ) !5 [MONITOR OUT] control ([MONITOR OUT]コントロール) !6 [LEVEL] meter ([LEVEL]メーター) !7 [POWER] indicator ([POWER]インジケーター) www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com STAGEPAS 300 5 CIRCUIT BOARD LAYOUT（ユニットレイアウト） NETWORK2 NETWORK1 or NETWORK2 NETWORK1 or POWER POWER FILTER INPUT JACK2 JACK1A JACK1B or FILTER VR VR Speaker LF （スピーカLF <ウーファー>）� Power amplifier unit （パワーアンプユニット）� Power amplifier unit （パワーアンプユニット）� Speaker HF （スピーカHF <ツィーター>）� Front view Right side view Rear view www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com STAGEPAS 300 6 DISASSEMBLY PROCEDURE 1. フロントグリル Ass'y（所要時間：約 1 分） 1-1 [120A]のネジ 4本を外して、フロントグリル Ass'y を外します。（図 1） 2. スピーカLF（ウーファー）（所要時間：約2分） 2-1 フロントグリル Ass'y を外します。（1 項参照） 2-2 [ 100A]のネジ 4 本を外して、スピーカ L F （ウーファー）を外します。（図 1） 2-3 スピーカ LF（ウーファー）に取り付けられている束線 LF（赤／黒）を外します。（写真 1） 3. フロントキャビネット部、リアキャビネット部（所要時間：約 3 分） 3-1 フロントグリル Ass'y を外します。（1 項参照） 3-2 [80A]のネジ5本と[80B]のネジ4本を外して、フロントキャビネット部、リアキャビネット部を別けます。（図 1,2） 3-3 スピーカ LF（ウーファー）に取り付けられている束線 LF（赤／黒）を外します。（写真 1） 3-4 スピーカHF（ツィーター）に取り付けられている束線 HF（黄／青）を外します。（写真 2） ※ フロントキャビネット部とリアキャビネット部を開きすぎて、スピーカ LF（ウーファー）端子、スピーカHF（ツィーター）端子を傷めないように注意してください。 [80A]: Bind Head Tapping Screw-A ( ＋バインド A タイト ) 5.0X35 NI-BL (AAX61640) [100A]: Bind Head Tapping Screw-B ( ＋バインド B タイト ) 4.0X18 NI-BL (AAX61660) [120A]: Bind Head Tapping Screw-B ( ＋バインド B タイト ) 4.0X10 NI-BL (AAX61680) Fig.1 ( 図 1) Front grille assembly (フロントグリルAss'y) [80A] [100A] [80A] [120A] [120A] [100A] [80A] [120A] [100A] [80A] [120A] [100A] [80A] Speaker LF (Woofer) (スピーカLF (ウーファー)) Front cabinet unit (フロントキャビネット部) [80B] [80B] [80B] [80B] Rear cabinet unit (リアキャビネット部) [80B]: Bind Head Tapping Screw-A ( ＋バインド A タイト ) 5.0X35 NI-BL (AAX61640) Fig.2 ( 図 2) 1. Front Grille Assembly (Time required: About 1 minute) 1-1 Remove the four (4) screws marked [120A]. The front grille assembly can then be removed. (Fig.1) 2. Speaker LF (Woofer) (Time required: About 2 minutes) 2-1 Remove the front grille assembly. (See procedure 1) 2-2 Remove the four (4) screws marked [100A]. The speaker LF (woofer) can then be removed. (Fig.1) 2-3 Remove the wire LF (red/black) attached to the speaker LF (woofer). (Photo.1) 3. Front Cabinet Unit, Rear Cabinet Unit (Time required: About 3 minutes) 3-1 Remove the front grille assembly. (See procedure 1) 3-2 Remove the five (5) screws marked [80A] and four (4) screws marked [80B]. The front cabinet unit and rear cabinet unit can then be separated. (Fig.1,2) 3-3 Remove the wire LF (red/black) attached to the speaker LF (woofer). (Photo.1) 3-4 Remove the wire HF (yellow/blue) attached to the speaker HF (tweeter). (Photo.2) * Take care not to open the front cabinet unit and rear cabinet unit too wide or the speaker LF (woofer) terminal and speaker HF (tweeter) terminal may be damaged. （分解手順） www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 7 STAGEPAS 300 [70A]: Bind Head Tapping Screw-B ( ＋バインド B タイト ) 4.0X20 NI-BL (AAX61630) Fig.3 ( 図 3) Wire LF (Red) (束線LF(赤)) Speaker LF (Woofer) (スピーカLF(ウーファー)) Wire LF (Black) (束線LF(黒)) Photo 1 ( 写真 1) Wire HF (Blue) (束線HF(青)) Wire HF (Yellow) (束線HF(黄)) Speaker HF (Tweeter) (スピーカHF(ツィーター)) Photo 2 ( 写真 2) 4. スピーカHF（ツィーター）（所要時間：約4分） 4-1 フロントグリル Ass'y を外します。（1 項参照） 4-2 フロントキャビネット部、リアキャビネット部を別けます。（3 項参照） 4-3 [70A]のネジ 2 本を外して、フロントキャビネット部からスピーカHF（ツィーター）を外します。（図3） 5. ネットワークAss'y、NETWORK1 シートまたは NETWORK2 シート（所要時間：約 7 分） 5-1 フロントグリル Ass'y を外します。（1 項参照） 5-2 フロントキャビネット部、リアキャビネット部を別けます。（3 項参照） 5-3 [13]のネジ4本を外して、リアキャビネット部からネットワーク Ass'y を外します。（図 4） 5-4 [N40]のネジ 4本を外して、NETWORK1シートまたは NETWORK2 シートからネットワーク固定金具 C、D を外します。（図 4） [70A] Front cabinet unit (フロントキャビネット部) Speaker HF (Tweeter) (スピーカHF (ツィーター)) [13] X 4 Network assembly (ネットワークAss'y) Network holder C (ネットワーク固定金具C) Network holder D (ネットワーク固定金具D) Rear cabinet unit (リアキャビネット部) [N40] X 4 NETWORK2 NETWORK1 or [13]: Bind Head Tapping Screw-B ( ＋バインド B タイト ) 3.0X10 NI-BL (AAX61710) [N40]: Pan Head Tapping Screw-B (＋ナベタッピングB タイト) 3.0X8 CR3 (AAX61700) Fig.4 ( 図 4) 4. Speaker HF (Tweeter) (Time required: About 4 minutes) 4-1 Remove the front grille assembly. (See procedure 1) 4-2 Separate the front cabinet unit and rear cabinet unit. (See procedure 3) 4-3 Remove the two (2) screws marked [70A]. The speaker HF (tweeter) can then be removed from the front cabinet unit. (Fig.3) 5. Network Assembly, NETWORK1 Circuit Board or NETWORK2 Circuit Board (Time required: About 7 minutes) 5-1 Remove the front grille assembly. (See procedure 1) 5-2 Separate the front cabinet unit and rear cabinet unit. (See procedure 3) 5-3 Remove the four (4) screws marked [13]. The network assembly can then be removed from the rear cabinet unit. (Fig.4) 5-4 Remove the four (4) screws marked [N40]. The network holders C and D can then be removed from the NETWORK1 circuit board or NETWORK2 circuit board. (Fig.4) www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com STAGEPAS 300 8 Fastner head (ファスナーヘッド) Mixer assembly (ミキサーAss'y) Rear case side (リアケース側) Panel side (パネル側) Cover mold assembly (カバーモールドAss'y) Coin driver or minus driver (コインドライバーまたは� マイナスドライバー) Fig.5 ( 図 5) Mount bracket assembly (マウントブラケットAss'y) [16] X 3 [140a] JACK1A JACK1B or [16]: Bind Head Tapping Screw-B ( ＋バインド B タイト ) 4.0X10 NI-BL (AAX61680) [140a]: Hexagonal Nut ( 特殊六角ナット ) M15.0 BL Fig.6 ( 図 6) 6. ミキサー Ass'y、カバーモールド Ass'y （所要時間：約 1 分） 6-1 コインドライバーまたはマイナスドライバーで、ファスナーヘッドのマイナス形溝 2 箇所を OPE N の位置まで回して、ミキサー Ass'y またはカバーモールド Ass'y を外します。（図 5） 7. J ACK1A シートまたは J ACK1B シート（所要時間：約 2 分） 7-1 ミキサー Ass'y またはカバーモールド Ass'y を外します。（6 項参照） 7-2 [16]のネジ 3 本を外して、J ACK 1A シートまたは JACK1B シートと共にマウントブラケットAss'yを外します。（図 6） 7-3 [140a]の特殊六角ナット1個を外して、マウントブラケットAss'yからJACK1A シートまたはJACK1B シートを外します。（図 6） 6. Mixer Assembly, Cover Mold Assembly (Time required: About 1 minute) 6-1 Rotate the two (2) straight slots on the fastener heads with a coin driver or minus driver until each straight slot is in alignment with the OPEN position. The mixer assembly or cover mold assembly can then be removed. (Fig.5) 7. JACK1A Circuit Board or JACK1B Circuit Board (Time required: About 2 minutes) 7-1 Remove the mixer assembly or cover mold assembly. (See procedure 6) 7-2 Remove the three (3) screws marked [16]. The mount bracket assembly can then be removed together with the JACK1A circuit board or JACK1B circuit board. (Fig.6) 7-3 Remove the hexagonal nut marked [140a]. The JACK1A circuit board or JACK1B circuit board can then be removed from the mount bracket assembly. (Fig.6) www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 9 STAGEPAS 300 [340] X 8 Panel assembly (パネルAss'y、パネル側) Connector assembly A (束線A) Connector assembly B (束線B) Connector assembly C (束線C) Rear case assembly (リアケースAss'y、リアケース側) VR circuit board - CN24 (VRシートのCN24) POWER circuit board - CN2 (POWERシートのCN2) POWER circuit board - CN9 (POWERシートのCN9) [340]: Hexagonal Tapping Screw-B ( 六角ネジ B タイト ) 3.0X8 NI-BL (AAX62010) Fig.7 ( 図 7) 8. ミキサーAss'y（パネル側、リアケース側）（所要時間：約 3 分） 8-1 ミキサー Ass'y を外します。（6 項参照） 8-2 [340]のネジ8本を外して、ミキサーAss'yからパネル側とリアケース側を別けます。（図7）（下記注意事項参照）〈パネル側の取り外し／接続時の注意〉 ※ パネル側を外す時に、3 本の束線（束線 A,B,C）に注意してください。（図 7） ※ パネル側を取り付ける際は、3 本の束線（束線 A,B,C）を A → B → C の順に接続します。（図 7）《パネル側（ミキサー Ass'y）の分解》 ※ 以下の各部品（9 項～ 13 項）を取り外す前に、ミキサーAss'y（6項参照）、リアケース側（8項参照）を外しておきます。 9. INPUT シート（所要時間：約 6 分） 9-1 パネル印刷面から[ 190a] の特殊六角ナット 8 個、 [200]のネジ 10 本を外します。（図 8） 9-2 VRシートのCN21、CN26のコネクターからINPUT シートを外します。（図 8） ※ [170]のプッシュボタン 4 個と[180]のプッシュスペーサ 4 個は、INPUT シートの構成部品ではありません。INPUT シートを交換する際には必ずこれらを取り外し、新しい INPUT シートに取り付けてください。（図 9） 8. Mixer Assembly (Panel Assembly, Rear Case Assembly) (Time required: About 3 minutes) 8-1 Remove the mixer assembly. (See procedure 6) 8-2 Remove the eight (8) screws marked [340], and separate the panel assembly and rear case assembly from the mixer assembly. (Fig.7) (See the cautions below:) * When removing the panel assembly, take care not to damage the three connector assemblies (connector assembly A, B, C). (Fig.7) * When assembling the panel assembly, connect the three connector assemblies (connector assembly A, B, C) in alphabetical order (A→B→ C). (Fig.7) [Disassembly of Panel Assembly (Mixer Assembly)] * Before removing the following parts (in procedure 9 to procedure 13), remove the mixer assembly (see procedure 6), rear case assembly (see procedure 8). 9. INPUT Circuit Board (Time required: About 6 minutes) 9-1 Remove the eight (8) hexagonal nuts marked [190a] and ten (10) screws marked [200] from the panel printing side. (Fig.8) 9-2 Remove the INPUT circuit board from the connectors CN21 and CN26 of the VR circuit board. (Fig.8) * The four (4) push buttons marked [170] and four (4) push spacers marked [180] are not parts of the INPUT circuit board. When replacing the INPUT circuit board, be sure to remove these parts and attach them to the new INPUT circuit board. (Fig.9) www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com STAGEPAS 300 10 Fig.8 ( 図 8) [190a]: Hexagonal Nut ( 特殊六角ナット ) M11.0 [200]: Bind Head Tapping Screw-B ( ＋バインド B タイト ) 3.0X10 NI-BL (AAX61710) Panel assembly (パネルAss'y) [200] X 10 [140] Volume knob (Red) (ノブVR(赤)) [130] Volume knob (White) X 6 (ノブVR(白)) [CN21] [CN26] [190a] X 8 INPUT VR 10. VR シート（所要時間：約 10 分） 10-1 INPUT シートを外します。（9 項参照） 10-2 パネル印刷面から[130]のノブ VR（白）6個、[140] のノブ VR（赤）1 個を外します。（図 8） 10-3 [160]のネジ 5 本を外して、VR シートを外します。（図 10） ※ 以下の各部品は、VR シートの構成部品ではありません。VR シートを交換する際には必ずこれらを取り外し、新しい VR シートに取り付けてください。（図 11）・[90]: プッシュボタン 5 個・[100B]: ノブ VR（S）（白） 1 個・[110A]: ノブ VR（S）（緑） 12 個・[120B]: ノブ VR（S）（青） 1 個 [170] Push button (プッシュボタン) [180] Push spacer (プッシュスペーサ) INPUT [160] X 5 Panel assembly (パネルAss'y) VR Fig.9 ( 図 9) [160]: Bind Head Screw ( ＋バインド小ネジ ) 3.0X8 CR3 (AAX61910) Fig.10 ( 図 10) 10. VR Circuit Board (Time required: About 10 minutes) 10-1 Remove the INPUT circuit board. (See procedure 9) 10-2 Remove the six (6) volume knobs (white) marked [130] and the volume knob (red) marked [140] from the panel printing side. (Fig.8) 10-3 Remove the five (5) screws marked [160]. The VR circuit board can then be removed. (Fig.10) * The following parts are not parts of the VR circuit board. When replacing the VR circuit board, be sure to remove these parts and attach them to the new VR circuit board. (Fig.11) • [90]: Push buttons 5 pcs. • [100B]: Volume knob (S) (white) 1 pc. • [110A]: Volume knobs (S) (green) 12 pcs. • [120B]: Volume knob (S) (blue) 1 pc. www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 11 STAGEPAS 300 11. FILTER シート（所要時間：約 4 分） 11-1 V R シートの C N27 と C N31 のコネクターから、 FILTER シートを外します。（図 12） 12. J ACK2 シート（所要時間：約 4 分） 12-1 パネル印刷面から[220a]の特殊六角ナット2個を外し、JACK2 シートを外します。（図 13） 13. 電源スイッチ、AC インレット（所要時間：約 5 分） 13-1 電源スイッチとACインレットに半田付けされている束線2本（束線1P,束線2P）とアース線を外します。（図 14） 13-2 電源スイッチのツメを押して外します。（図 15） 13-3 AC インレットのツメを押して外します。（図 16） [90] Push button X 5 (プッシュボタン) [120B] Volume knob (S) (Blue) (ノブVR(S)(青)) [110A] Volume knob (S) (Green) X 12 (ノブVR(S)(緑)) [100B] Volume knob (S) (White) (ノブVR(S)(白)) VR [CN27] [CN31] [CN28] [CN32] Panel assembly (パネルAss'y) to VR circuit board - CN31 (VRシートのCN31へ) to VR circuit board - CN27 (VRシートのCN27へ) VR INPUT FILTER [220a] X 2 Panel assembly (パネルAss'y) JACK2 [220a]: Hexagonal Nut ( 特殊六角ナット ) M15.0 BL Fig.12 ( 図 12) Fig.13 ( 図 13) 11. FILTER Circuit Board (Time required: About 4 minutes) 11-1 Remove the FILTER circuit board from the connectors CN27 and CN31 of the VR circuit board. (Fig.12) 12. JACK2 Circuit Board (Time required: About 4 minutes) 12-1 Remove the two (2) hexagonal nuts marked [220a] from the panel printing side. The JACK2 circuit board can then be removed. (Fig.13) 13. Power Switch, AC Inlet (Time required: About 5 minutes) 13-1 Remove the two (2) connector assemblies (connector assembly (1P) and connector assembly (2P)) and earth wire soldered to the power switch and AC inlet. (Fig.14) 13-2 Remove the power switch by pressing its claws. (Fig.15) 13-3 Remove the AC inlet by pressing its claws. (Fig.16) Fig.11 ( 図 11) www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com STAGEPAS 300 12 《リアケース側（ミキサー Ass'y）の分解》 ※ 以下の各部品（14 項～ 16 項）を取り外す前に、ミキサー Ass'y（6 項参照）、パネル側（8 項参照）を外しておきます。 14. パワーアンプユニット、POWER シート（所要時間：約 6 分） 14-1 [270A]のネジ1本を外して、パワーアンプユニット A を外します。（図 17） 14-2 [270B]のネジ1本を外して、パワーアンプユニット B を外します。（図 17） 14-3 [320]のネジ 2 本を外して、絶縁板 C を外します。（図 18） 14-4 [310]のリベット 2個を外して、絶縁板 B を外します。（図 18） 14-5 [260]のネジ 7 本を外して、POWER シートを外します。（図 17） ※ クッションAは、POWER シートの構成部品ではありません。POWER シートを交換する際には、必ずクッション A を新しい POWER シートに取り付けてください。（図 19） Earth wire (green) (アース線 (緑)) Power switch (電源スイッチ) Power switch (電源スイッチ) AC inlet (ACインレット) Connector assembly (1P) (brown) (束線 1P (茶)) Connector assembly (2P) (束線 2P) (brown) (茶) (blue) (青) AC inlet (ACインレット) Panel (パネル) Panel (パネル) Claw (ツメ) Claw (ツメ) Claw (ツメ) Claw (ツメ) Panel (パネル) Soldering (半田付け) Fig.14 ( 図 14) Fig.15 ( 図 15) Fig.16 ( 図 16) [Disassembly of Rear Case Assembly (Mixer Assembly)] * Before removing the following parts (in procedure 14 to procedure 16), remove the mixer assembly (see procedure 6), panel assembly (see procedure 8). 14. Power Amplifier Unit, POWER Circuit Board (Time required: About 6 minutes) 14-1 Remove the screw marked [270A]. The power amplifier unit A can then be removed. (Fig.17) 14-2 Remove the screw marked [270B]. The power amplifier unit B can then be removed. (Fig.17) 14-3 Remove the two (2) screws marked [320]. The insulator C can then be removed. (Fig.18) 14-4 Remove the two (2) rivets marked [310]. The insulator B can then be removed. (Fig.18) 14-5 Remove the seven (7) screws marked [260]. The POWER circuit board can then be removed. (Fig.17) * The cushion A is not a part of the POWER circuit board. When replacing the POWER circuit board, be sure to attach the cushion A to the new POWER circuit board. (Fig.19) www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 13 STAGEPAS 300 Fig.18 ( 図 18) [310]: Rivet ( リベット ) P2032B (AAX62000) [320]: Pan Head Tapping Screw-B ( ＋ナベタッピング B タイト ) 3.0X8 CR3 (AAX61700) [CN4] [CN5] [CN7] [CN6] [270B] [270A] [260] X 7 Rear case assembly (リアケースAss'y、リアケース側) Power amplifier unit A (パワーアンプユニットA) Power amplifier unit B (パワーアンプユニットB) POWER [310] [310] [320] [320] Rear case assembly (リアケースAss'y、リアケース側) Insulator C (絶縁板C) Insulator B (絶縁板B) Cushion A (クッションA) POWER Fig.17 ( 図 17) [260]: Bind Head Tapping Screw-B ( ＋バインド B タイト ) 3.0X8 CR3 (AAX61980) [270]: Bind Head Tapping Screw-B (＋バインドBタイト) 3.0X10 NI-BL (AAX61710) Fig.19 ( 図 19) www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com STAGEPAS 300 14 15. ファン（小）（所要時間：約 7 分） 15-1 POWER シートを外します。（14 項参照） 15-2 ファン（小）と共にシールドケースを外します。（図 20） 15-3 [110B]のネジ 4 本を外して、シールドケースからファン（小）を外します。（図 20） ※ クッションB は、ファン（小）の構成部品ではありません。（図 20） ※ ファン（小）のコネクタは POWER シートの CN3 へ接続します。 16. ファン（大）（所要時間：約 7 分） 16-1 パワーアンプユニット A、B を外します。（14-1、14-2 項参照） 16-2 [70B]のネジ 2本を外して、ファンブラケットと共にファン（大）を外します。（図 20） 16-3 [60]のネジ 4 本を外して、ファンブラケットからファン（大）を外します。（図 21） ※ クッション C は、ファン（大）の構成部品ではありません。（図 21） ※ ファン（大）のコネクタは POWER シートの CN1 へ接続します。 [70B] X 2 [110B] X 4 Rear case assembly (リアケースAss'y、リアケース側) Cushion B (クッションB) to POWER circuit board - CN3 (POWERシートのCN3へ) to POWER circuit board - CN1 (POWERシートのCN1へ) Shield case (シールドケース) Fan (small) (ファン(小)) Fan (large) (ファン(大)) [60] X 4 Fan (large) (ファン(大)) Fan bracket (ファンブラケット) Cushion C (クッションC) Fig.20 ( 図 20) [70B]: Bind Head Tapping Screw-B ( ＋バインド B タイト ) 3.0X8 CR3 (AAX61980) [110B]: Pan Head Tapping Screw-B ( ＋ナベタッピングB タイト) 3.0X12 CR3 (AAX62050) Fig.21 ( 図 21) [60]:Bind Head Tapping Screw-B ( ＋バインド B タイト ) 4.0X16 CR3 (AAX62030) 15. Fan (Small) (Time required: About 7 minutes) 15-1 Remove the POWER circuit board. (See procedure 14) 15-2 Remove the shield case together with the fan (small). (Fig.20) 15-3 Remove the four (4) screws marked [110B]. The fan (small) can then be removed from the shield case. (Fig.20) * The cushion B is not a part of the fan (small). (Fig.20) * Connect the connector of the fan (small) to the CN3 of the POWER circuit board. 16. Fan (Large) (Time required: About 7 minutes) 16-1 Remove the power amplifier units A and B. (See procedures 14-1 and 14-2) 16-2 Remove the two (2) screws marked [70B]. The fan (large) can then be removed together with the fan bracket. (Fig.20) 16-3 Remove the four (4) screws marked [60]. The fan (large) can then be removed from the fan bracket. (Fig.21) * The cushion C is not a part of the fan (large). (Fig.21) * Connect the connector of the fan (large) to the CN1 of the POWER circuit board. www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 15 STAGEPAS 300 IC BLOCK DIAGRAM NJM2068M-D TE1 (AAX62750) Dual Operational Amplifier FILTER: INPUT: VR: 1 2 3 4 -V 8 7 6 5 Output A +V Non-Inverting Input A -DC Voltage Supply +DC Voltage Supply Output B Inverting Input B Non-Inverting Input B Inverting Input A + - + - M65850FP (AAX62760) Digital Echo FILTER: IC602 2 3 4 5 6 8 15 1 16 13 14 7 12 11 10 9 1 2 3 4 5 6 7 NC NC LPF1 IN LPF1 IN LPF1 OUT LPF1 OUT OP1 OUT OP1 OUT CC1 CC1 CC2 CC2 GND GND 16 15 14 13 12 11 8 NC NC Vcc Vcc CLOCK CLOCK REF REF OP2 OUT OP2 OUT OP2 IN OP2 IN LPF2 IN LPF2 IN LPF2 OUT LPF2 OUT 7 8 10 9 OP1 IN OP1 IN A / D D / A LPF1 LPF2 MO MI DO0 D1 RESET CLOCK DO1 MAIN CONTROL AUTO RESET 1/2 Vcc OSCILLATOR 20Kbit SRAM IN -- IN + OUT GND Vref D7 R7 5.83 kΩ R6 4.12 kΩ R1 1 kΩ D6 -- + 12, 11, 10, 9 D1 Vcc Rch COM 1 -- + COM 6 -- + COM 7 LB1407-E LF (AAX68710) AC/DC Voltage Level Meter VR: IC604 2 3 4 5 6 8 1 13 14 7 1 2 3 4 5 6 7 14 13 12 11 10 9 8 7 8 Vcc Rch Vref IN+ IN-- OUT GND D7 D6 D5 D4 D3 D2 D1 IC103, 107, 204, 603 IC101, 201, 501, 701 IC102, 105, 106, 202, 203, 302, 402, 502, 503, 702, 703 TOP249Y (AAX63650) Switching Controller POWER: IC802,804 1: CONTROL 2: LINE-SENSE 3: EXTERNAL CURRENT LIMIT 4: SOURCE 5: FREQUENCY 7: DRAIN 1 3 2 4 5 7 1 3 2 5 7 4 VC ZC RE IFB VI (LIMIT) VBG+VT VBG 5.8 V 1 V SHUNT REGULATOR/ ERROR AMPLIFIER INTERNAL UV COMPARATOR – + – + – + – + CONTROL (C) LINE-SENSE (L) FREQUENCY (F) DRAIN (D) SOURCE (S) EXTERNAL CURRENT LIMIT (X) CURRENT LIMIT ADJUST SOFT START ON/OFF 5.8 V 4.8 V SOFT START STOP LOGIC 0 1 INTERNAL SUPPLY LINE SENSE OV/UV DCMAX DCMAX DMAX CLOCK SAW STOP SOFT- START HALF FREQ. LIGHT LOAD FREQUENCY REDUCTION PWM COMPARATOR S Q R LEADING EDGE BLANKING CONTROLLED TURN-ON GATE DRIVER CURRENT LIMIT COMPARATOR HYSTERETIC THERMAL SHUTDOWN SHUTDOWN/ AUTO-RESTART ÷ 8 OSCILLATOR WITH JITTER （ICブロック図） www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 16 STAGEPAS 300 to VR-CN26 to VR-CN21 L R R L(MONO) R R R L L L REC OUT POWERED SP CH1 CH2 CH3 CH4 CH5/6 CH7/8 MIC LINE MIC LINE MIC LINE MIC LINE FILTER Circuit Board (6469-40) ...............................................................22 INPUT Circuit Board (6469-40) ................................................................16 JACK1A Circuit Board (8143-40) .............................................................22 JACK1B Circuit Board (8143-40) .............................................................22 JACK2 Circuit Board (6469-40) ................................................................22 NETWORK1 Circuit Board (8143-40) .......................................................17 NETWORK2 Circuit Board (8143-40) .......................................................17 POWER Circuit Board (8143-40) ........................................................ 18/19 VR Circuit Board (6469-40)................................................................. 20/21 CIRCUIT BOARDS Note: See parts list for details of circuit board component parts. 注: シートの部品詳細はパーツリストをご参照ください。 INPUT Circuit Board 407744 Component side（部品側） Pattern side（パターン側） 407747 （シート基板図） www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 17 STAGEPAS 300 NETWORK1 Circuit Board Component side（部品側） Pattern side（パターン側） to JACK1A-CN15 or JACK1B-CN11 to Speaker HF (TWEETER) to Speaker LF (WOOFER) 407751, 407752 407750 Component side to Speaker LF (WOOFER) to JACK1B-CN11 or JACK1A-CN15 to Speaker HF (TWEETER) NETWORK2 Circuit Board Component side（部品側） Pattern side（パターン側） 407751, 407752 407750 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 18 STAGEPAS 300 to VR-CN24 to FAN to POWER switch AC IN to Power Amplifier Unit to Power Amplifier Unit to FAN to JACK2-P13, P14, P15, P16 POWER Circuit Board 407751, 407752 Component side（部品側） www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 19 STAGEPAS 300 407750 POWER Circuit Board Pattern side（パターン側） www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 20 STAGEPAS 300 VR Circuit Board 407747 Component side（部品側） LIMITER MONITOR OUT REVERB REVERB HIGH LOW REVERB HIGH LOW REVERB HIGH LOW REVERB HIGH LOW HIGH LOW HIGH LOW +6 +3 0 -6 -20 POWER SPEECH MUSIC LEVEL MASTER LEVEL CH1 LEVEL CH2 LEVEL CH3 LEVEL CH4 LEVEL CH5/6 LEVEL CH7/8 to FILTER-CN32 to INPUT-CN22 to POWER-CN19 to INPUT-CN25 to FILTER-CN28 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 21 STAGEPAS 300 VR Circuit Board 407744 Pattern side（パターン側） www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 22 STAGEPAS 300 407747 JACK1A Circuit Board to NETWORK1-CN10 or NETWORK2-CN8 Component side（部品側） Pattern side（パターン側） JACK1B Circuit Board Component side（部品側） Pattern side（パターン側） to NETWORK2-CN8 or NETWORK1-CN10 JACK2 Circuit Board Component side（部品側） Pattern side（パターン側） to POWER-CN9 L R SP OUT 407751, 407752 407750 407751, 407752 407750 407744 407744 FILTER Circuit Board to VR-CN31 to VR-CN27 Component side（部品側） Pattern side（パターン側） 407747 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 23 STAGEPAS 300 INSPECTIONS 1. Test Conditions（試験条件） Measuring Voitage（測定電圧）: AC 100 V 50/60 Hz (J) AC 120 V 60 Hz (U, C, V) AC 240 V 50 Hz (A) AC 230 V 50 Hz (B, H, W) AC 220 V 60 Hz (K) AC 220 V 50 Hz (O) Load（負荷）: 6 Ω Input（入力）: 1 KHz MASTER LEVEL VR（マスターレベル VR）: MAX. Tone-control VR（トーンコントロール VR）: HIGH, LOW = All channel Center. REVERB SW（リバーブ S W）: All channel OFF. REVERB level（リバーブレベル VR）: MIN. SPEECH/MUSIC SW（スピーチ /ミュージック S W）: MUSIC USE MEASUREMENT FILTER: DIN-Audio NOTE: q Use a low pass filter (20 KHz) to measure noise at the SP jack (SP OUT). （S P 端子（S P OUT）でノイズを測定する場合は、ローパスフィルター（20 KHz）を使用してください。） w The sleeve of the SP OUT Lch is the hot terminal. So, pay attention not to let it contact GND. （S P OUT Lchは、スリーブ側がホット端子となりますので、アースに接触しない様注意してください。） 2. Electric Characteristic（電気特性） No. 1 2 ITEM （項目） OUTPUT POWER （定格出力） T. H. D. （歪率） INPUT CONDITIONS （入力条件） INPUT1-SW=LINE INPUT1-LEVEL=MAX. INPUT1-SW=LINE INPUT1-LEVEL=MAX. INPUT1-SW=LINE INPUT1-LEVEL=MAX. OUTPUT CONDITIONS （出力条件） SP OUT: L, R 1 %THD OUTPUT （1 % 歪　出力） SP OUT: L, R 50 W OUTPUT （50 W　出力） MONITOR OUT: L, R +14 dBu OUTPUT (Load: 10 kΩ) NOMINAL （標準値） 112 W 0.5 % 0.1 % LIMIT （限界値） >100 W <1 % <0.2 % Sleeve （スリーブ）� Tip （チップ）� （検査） www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com STAGEPAS 300 24 No. 3 4 5 ITEM （項目） INPUT SENSITIVITY （入力感度） FREQUENCY RESPONSE （周波数特性） TONE-CONTROL CHARACTERISTIC （トーンコントロール特性） INPUT CONDITIONS （入力条件） INPUT 1, 2, 3, 4 (Each) INPUT=XLR INPUT-SW=LINE INPUT-LEVEL=MAX. INPUT 1, 2, 3, 4 (Each) INPUT=XLR INPUT-SW=MIC INPUT-LEVEL=MAX. INPUT 1, 2, 3, 4 (Each) INPUT=PHONE INPUT-SW=LINE INPUT-LEVEL=MAX. INPUT 5 and 6, 7 and 8 (Each pair) INPUT=PHONE, RCA INPUT-LEVEL=MAX. INPUT: 60 Hz 1, 2, 3, 4 (Each) INPUT=XLR INPUT-SW=LINE 10 KHz INPUT-LEVEL=MAX. INPUT: 60 Hz 5 and 6, 7 and 8 (Each pair) INPUT=PHONE, RCA 10 KHz INPUT-LEVEL=MAX. INPUT 1, 2, 3, 4, 5, 6, 7, 8 (Each) LOW=MIN. REF: 30 Hz, LOW VR CENTER INPUT 1, 2, 3, 4, 5, 6, 7, 8 (Each) LOW=MAX. REF: 30 Hz, LOW VR CENTER INPUT 1, 2, 3, 4, 5, 6, 7, 8 (Each) HIGH=MIN. REF: 30 KHz, HIGH VR CENTER INPUT 1, 2, 3, 4, 5, 6, 7, 8 (Each) HIGH=MAX. REF: 30 KHz, HIGH VR CENTER INPUT1 HIGH, LOW VR CENTER SPEECH/MUSIC=SPEECH REF: 80 Hz, MUSIC MODE OUTPUT CONDITIONS （出力条件） SP OUT: L, R REF: 100 W OUTPUT MONITOR OUT: L +4 dBu OUTPUT (Load: 10 kΩ) REC OUT: L, R -8 dBu OUTPUT (Load: 10 kΩ) MONITOR OUT: L +4 dBu OUTPUT (Load: 10 kΩ) L L SP OUT: L, R REF: 1 W OUTPUT （基準: 1 W　出力） SP OUT: L, R REF: 1 W OUTPUT （基準: 1 W　出力） REF: 300 mV RECOUT （基準: 300 mV RECOUT　出力） (Load: 10 kΩ) NOMINAL （標準値） -23 dBu -31 dBu -31 dBu -61 dBu -21 dBu -21 dBu +4.0 dB 0 dB +4.0 dB 0 dB -15.0 dB +15.0 dB -15.0 dB +15.0 dB -3.0 dB LIMIT （限界値） -23 dBu±3 dB -31 dBu±3 dB -31 dBu±3 dB -61 dBu±3 dB -21 dBu±3 dB -21 dBu±3 dB +4.0±2 dB 0±2 dB +4.0±2 dB 0±2 dB -15.0±2 dB +15.0±2 dB -15.0±2 dB +15.0±2 dB -3.0±2 dB www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 25 STAGEPAS 300 (NOTE): 0 dBu=0.775 V 3. Over Load Protection（過負荷保護回路動作） The product shall be set to 12.5 W output on SP OUT. When + and - of SP OUT short-circuit, the product should stop the output and should blink POWER LED. （SP OUT に12.5 W を出力させ、SP OUT の＋と－をショートさせた時、SP OUT の出力が無くなり、POWER表示LED が点滅することを確認します。） 4. Limiter Indication（リミッタ－表示の確認） The product shall be set to 31 dBu output on SP OUT. Then, LIMITER LED(RED) should light on and all LEDs of LEVEL meter should light on. （SP OUT に 31 dBu を出力させた時、LIMITER 表示 LED（赤色）が点灯し（一瞬でも可）、LEVEL 表示 LED が全て点灯することを確認します。 No. 6 7 8 9 10 ITEM （項目） CROSSTALK （クロストーク） SIGNAL TO NOISE RATIO （信号雑音比） RESIDUAL NOISE （残留雑音） LEVEL METER INDICATION （レベルメーター表示） POWER CONSUMPTION （消費電力） INPUT CONDITIONS （入力条件） INPUT 1, 2, 3, 4, 5, 6, 7, 8 to Adjacent INPUT （隣接 CH 間） INPUT SHORT （入力短絡） MASTER-LEVEL=MIN. SW-MIC INPUT=XLR INPUT IMPEDANCE=150 Ω INPUT1 OUTPUT CONDITIONS （出力条件） SP OUT: REF: 100 W OUTPUT （基準: 100 W　出力） SP OUT: SP OUT REF: 100 W OUTPUT MONITOR （基準: 100 W　出力） OUT SP OUT SP OUT (MEASURE WITH 20 kHz LPF) SP OUT: REF: LEVEL METER=“0” （LEVEL METER“ 0” が表示） SP OUT: REF: 12.5 W OUTPUT NOMINAL （標準値） 75 dB 75dB 95dB -54 dBu -70 dBu 21 dBu 69 W LIMIT （限界値） >70 dB >70 dB >90 dB <-50 dBu <-65 dBu 21 dBu±2 dB <75 W www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com STAGEPAS 300 26 A J I L K B , C , G D , E , F H TROUBLE SHOOTING ∗ Points marked by “ A ” to “ L ” in the figure of circuit board are the points to be checked as indicated by the same marks in the flowchart on the next page or after. ※ 基板図の A ～ L は、次ページからのフローチャートにおけるチェックポイントを示しています。 POWER Circuit Board Component side（部品側） Pattern side（パターン側）（トラブルシューティング） www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 27 STAGEPAS 300 • Trouble Shooting (POWER circuit board) START F1 (Fuse) OPEN ? Yes No < Fuse :Primary > +VB = +38 V (DC) ? CN4: 7 pin Yes No CN4: 5 pin Yes No +15 V (DC) ? CN19: 7 pin Yes No +5 V (DC) ? CN19: 6 pin Yes No -15 V (DC) ? CN19: 8 pin Yes No Yes No -VB = -38 V (DC) ? Check IC801,D804,D830 and peripheral IC801,D804,D830� 及び周辺の確認� Check IC805 and peripheral IC805及び周辺の確認� Check IC803,D829,D814 and peripheral IC803,D829,D814� 及び周辺の確認� Check Q806,D824,R847,R851 Q806,D824,R847,R851� の確認� VDR= -28 V (DC) ? CN4: 3 pin No Check Q807,D825,R848,R856 Q807,D825,R848,R856� の確認� VDR= -28 V (DC) ? CN6: 3 pin 1 2 Yes < Power Supply :+VB > < Power Supply :-VB > < Power Supply :+15 V > < Power Supply :-15 V > < Power Supply :+5 V > [ No Load ] [ With Load ] < Lch :VDR1 > < Rch :VDR2 > A B C D E F G H Connect the Power Amplifier Units. (AAX62070) パワーアンプユニット（AAX62070）を接続� www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com STAGEPAS 300 28 Power LED = ON ? Yes No Replace the Power Amplifier Unit. パワーアンプユニットを外す� 1 Remove the Power Amplifier Unit. Power LED = ON ? Yes パワーアンプユニットの交換� No Q817: Base = 0 V ? No Check R908,R913,R909,R892,R893 R894,R895,Q819,Q818,Q820 Q821,Q822,C912,C913 Yes R908,R913,R909,R892,R893� R894,R895,Q819,Q818,Q820� Q821,Q822,C912,C913 の確認� � R867,R872,R905,R906,R907� R888,R889,Q823,Q814,Q815� Q816,C999,C845,D826,D828� の確認� Check R867,R872,R905,R906,R907 R888,R889,Q823,Q814,Q815 Q816,C999,C845,D826,D828 OUTPUT OK ? Yes No END Q808: Base = 0.6 V (DC) ? Yes No Replace the Power Amplifier Unit. パワーアンプユニットの交換� � Check R910,R863,R911,R864,R865,R868 R874,R869,R870,R900,R871,R875 Q824,Q809,Q810,Q811,Q808,Q817 C847 R910,R863,R911,R864,R865,R868� R874,R869,R870,R900,R871,R875� Q824,Q809,Q810,Q811,Q808,Q817� C847の確認� Replace the POWER circuit board. POWERシートの交換� � 2 INPUTシート、FILTERシート、VRシート及びFANを接続� Connect the circuit boards(INPUT,FILTER,VR)and two fans. Q817:OFF Q817:ON Q808:ON Q808:OFF < Power LED > Q822:ON CN9: 2 pin(4 pin) < Signal Path > < FAN > I J K L www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com CONTENTS（目次） OVERALL ASSEMBLY（総組立）...............................................2 MIXER ASSEMBLY（ミキサーAss’ y）.......................................5 REAR CASE ASSEMBLY（リアケースAss’ y）...........................7 ELECTRICAL PARTS（電気部品）......................................... 8-20 PARTS LIST WARNING Components having special characteristics are marked and must be replaced with parts having specification equal to those originally installed. Notes : DESTINATION ABBREVIATIONS The numbers “QTY” show quantities for each unit. The parts with “--” in “PART NO.” are not available as spare parts. This mark “ } ” in the REMARKS column means these parts are interchangeable. The second letter of the shaded ( ) part number is O, not zero. The second letter of the shaded ( ) part number is I, not one. M: South African model O : Chinese model Q : South-east Asia model T : Taiwan model U : U.S.A. model V : General export model (110V) W: General export model (220V) N,X: General export model Y : Export model A : Australian model B : British model C : Canadian model D : German model E : European model F : French model H : North European model I : Indonesian model J : Japanese model K : Korean model 印の部品は、安全を維持するために重要な部品です。交換する場合は、安全のために必ず指定の部品をご使用ください。部品価格ランクは、変更になることがあります。 QTY欄に記されている数字は、各ユニット当たりの使用個数です。 PART NO.が“ --” の部品は、サービス用部品として準備されておりません。 REMARKS 欄の「｝」マークの部品は、併用部品です。網掛けの付いたPART NO. の2番目の文字は「ゼロ」ではなく、「オー」です。網掛けの付いたPART NO. の2番目の文字は「イチ」ではなく、「アイ」です。 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com STAGEPAS 300 2 （総組立） OVERALL ASSEMBLY N10 N20 N30 N40 12 Network assembly (ネットワークAss'y) 10 Rear cabinet assembly (リアキャビネットAss'y) Rear cabinet unit (リアキャビネット部) 17 Bracket fastner assembly (ブラケットファスナーAss'y) Mixer assembly: See page 5. [With mixer] ∗ [Blank] (ミキサーAss'y) 15 Bracket mount assembly (マウントブラケットAss'y) Cover mold assembly (カバーモールドAss'y) 120 100 90 110 80 50 80 20 110d 110e 110f 110c 110c 110b 50b 50a 50c 50b 30a 30b 30c 30d 50c 50d 60 70 13 110a 110b 30 Front cabinet assembly (フロントキャビネットAss'y) Front cabinet unit (フロントキャビネット部) Front grille assembly (フロントグリルAss'y) R100 130 R60 R80 R70 R10 18 16 F10 F20 F40 F40 M10 140a M20 140 SER.No. F20 F30 R20 R30 R40 R40 ∗ Either mixer assembly or cover mold assembly is attached. ＊ミキサーAss’ yまたはカバーモールドAss’ yのどちらかが取り付けられています。 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com STAGEPAS 300 3 REF NO. PART NO. DESCRIPTION REMARKS QTY : New Parts RANK: Japan only * * * * * * * * * * * * * * * * * * * * * * * * * * RANK OVERALL ASSEMBLY STAGEPAS 300 Overall Assembly J Overall Assembly U,C Overall Assembly V Overall Assembly A Overall Assembly B Overall Assembly H Overall Assembly W Overall Assembly K Overall Assembly O 10 Rear Cabinet Assembly 2 12 Network Assembly 2 13 Bind Head Tapping Screw-B 3.0X10 NI-BL 8 15 Bracket Mount Assembly J,A,H,B,K,O,V,W 2 15 Bracket Mount Assembly U,C 2 16 Bind Head Tapping Screw-B 4.0X10 NI-BL 6 17 Bracket Fastner Assembly 2 18 Bind Head Tapping Screw-B 4.0X10 NI-BL 6 20 Mixer Assembly J,U,C,V 20 Mixer Assembly A 20 Mixer Assembly H,B,W 20 Mixer Assembly K,O 30 Cover Mold Assembly 30a Cover Mold 30b Fastner Head 2 30c Flat Washer D9.5 2 30d Ret-Ring E4 2 50 Front Cabinet Assembly 2 50a Front Cabinet 2 50b Cushion 7.0X265 4 50c Cushion 7.0X440 4 50d Damping Material FELT DUCT 2 60 Speaker HF TWEETER 2 70 Bind Head Tapping Screw-B 4.0X20 NI-BL 4 80 Bind Head Tapping Screw-A 5.0X35 NI-BL 18 90 Speaker LF WOOFER 2 100 Bind Head Tapping Screw-B 4.0X18 NI-BL 8 110 Front Grille Assembly 2 110a Front Grille 2 110b Cushion A Grille 6.0X245 4 110c Cushion B Grille 6.0X225 4 110d Logo Badge YAMAHA 2 110e Cushion Badge 2 110f Bush Nut 4 120 Bind Head Tapping Screw-B 4.0X10 NI-BL 8 130 Cushion Bush 10X20X0.9 2 140 Circuit Board JACK1A WITH NUT 140 Circuit Board JACK1B WITH NUT 140a Hexagonal Nut M15.0 BL 2 Rear Cabinet Assembly R10 Rear Cabinet R20 Damping Material A FELT REAR R30 Damping Material B FELT TOP R40 Damping Material C FELT SIDE 8 R60 Misc Bolt 2 R70 Flange Nut M12 CR3 2 R80 Pan Head Screw 8.0X25 NI-BL 2 R100 Connector Assembly SP VH-VH 2P-500 Network Assembly N10 Circuit Board NETWORK1 N10 Circuit Board NETWORK2 N20 Holder C Network N30 Holder D Network N40 Pan Head Tapping Screw-B 3.0X8 CR3 4 Bracket Mount Assembly J,A,H,B,K,O,V,W Bracket Mount Assembly U,C M10 Mount Bracket J,A,H,B,K,O,V,W -- -- -- -- -- -- -- -- -- AAX61590 -- AAX61710 AAX68640 AAX68650 AAX61680 AAX68660 AAX61680 -- -- -- -- AAX61600 -- -- -- -- AAX61610 -- -- -- -- AAX61620 AAX61630 AAX61640 AAX61650 AAX61660 AAX61670 -- -- -- -- -- -- AAX61680 AAX31970 AAX63200 AAX69280 -- AAX61590 -- -- -- -- AAX61720 AAX61730 AAX61740 -- -- AAX61690 AAX68680 -- -- AAX61700 AAX68640 AAX68650 -- 総組立総組立総組立総組立総組立総組立総組立総組立総組立総組立リアキャビネットＡｓｓｙネットワークＡｓｓ’ ｙ＋バインドＢタイトマウントＢ　Ａｓｓ’ ｙマウントＢ　Ａｓｓ’ ｙ＋バインドＢタイトブラケットＦ　Ａｓｓ’ ｙ＋バインドＢタイトミキサーＡｓｓ ’ ｙミキサーＡｓｓ ’ ｙミキサーＡｓｓ ’ ｙミキサーＡｓｓ ’ ｙカバーモールドＡｓｓ’ ｙカバーモールドファスナーヘッド特殊平座金リングフロントＣ　Ａｓｓ’ ｙフロントキャビネットガスケットガスケット吸音材スピーカＨＦ＋バインドＢタイト＋バインドＡタイトスピーカＬＦ＋バインドＢタイトフロントグリルＡｓｓ’ ｙフロントグリルクッショングリルＡクッショングリルＢロゴバッジクッション　バッジブッシュナット＋バインドＢタイトクッションＪＡＣＫ１ＡシートＪＡＣＫ１Ｂシート特殊六角ナットリアキャビネットＡｓｓｙリアキャビネット吸音材Ａ吸音材Ｂ吸音材Ｃ特殊ボルトフランジナットＭ１２＋ナベ小ネジＳＰ束線ネットワークＡｓｓ’ ｙＮＥＴＷＯＲＫシート１ＮＥＴＷＯＲＫシート２ネットワーク固定金具Ｃネットワーク固定金具Ｄ＋ナベタッピングＢタイトマウントＢ　Ａｓｓ’ ｙマウントＢ　Ａｓｓ’ ｙマウントブラケット部品名       www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com STAGEPAS 300 4 M10 Mount Bracket U,C M20 Cushion 12X150X2 Bracket Fastner Assembly F10 Fastner Bracket F20 Spring 2 F30 Spacer L16 4 F40 Flat Head Screw 3.0X8 SC FL NI-BL 4 ACCESSORIES AC Cord J J Label Caution J AC Cord U U,C,V AC Cord E A,H,K,W AC Cord BS B AC Cord O (CHN) O Speaker Cable 2 REF NO. PART NO. DESCRIPTION REMARKS QTY : New Parts RANK: Japan only RANK 部品名 -- -- AAX68660 -- AAX61750 AAX61760 AAX61770 AAX68580 AAX69550 AAX68590 AAX68600 AAX68610 AAX69560 AAX68620 マウントブラケットクッションブラケットＦ　Ａｓｓ’ ｙファスナーブラケットバネスペーサー＋皿小ネジ付属品電源ケーブルラベル電源ケーブル電源ケーブル電源ケーブル電源ケーブルスピーカーケーブル * * * * * * * * * * * Label (J only) （ラベル (J のみ)）� 150±5 mm • AC Cord (J model) （電源ケーブル） www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com STAGEPAS 300 5 MIXER ASSEMBLY（ミキサーAss’ y） P70 P100 340 P90 P110 P30 P80 P120 P120 P130 AC-IN connector assembly (ACインレットAss'y) AC-IN connector assembly (ACインレットAss'y) 10 90 Panel assembly (パネルAss'y) (リアケースAss'y) Rear case assembly: See page 7. P20 P140 P20 P30 160 P40 P50 P60 P60 20 30 P30 P10 P70b P70c 100 110 230 170 180 120 240 FAN FAN 280 290 330 310 320 300 250 260 270 270 250 220 150 210 190 190a 220a 190b 140 130 200 P70d P70e P70f P70a P70 Rear view P70b P70d P70a P70e P70c P70f www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com STAGEPAS 300 6 MIXER ASSEMBLY STAGEPAS 300 Mixer Assembly J,U,C,V Mixer Assembly A Mixer Assembly H,B,W Mixer Assembly K,O 10 Panel Assembly J,U,C,K,O,V 10 Panel Assembly A,H,B,W 20 Spacer L16 5 30 Hexagonal Screw 3.0X8 NI-BL 5 90 Push Button Milky/D-Gray SPEECH/MUSIC,REVERB 5 01 100 Volume Knob White/Gray S REVERB 01 110 Volume Knob Green/Gray S HIGH,LOW 12 01 120 Volume Knob Blue/Gray S MONITOR OUT 01 130 Volume Knob White/M-Gray LEVEL (CH 1-4,5/6,7/8) 6 140 Volume Knob Red/M-Gray LEVEL (MASTER) 150 Circuit Board VR 160 Bind Head Screw 3.0X8 CR3 5 170 Push Button White/D-Gray MIC/LINE 4 01 180 Push Spacer 4 190 Circuit Board INPUT 190a Hexagonal Nut M11.0 8 190b Flat Washer M9.2 8 200 Bind Head Tapping Screw-B 3.0X10 NI-BL 10 210 Circuit Board FILTER 220 Circuit Board JACK2 WITH NUT 220a Hexagonal Nut M15.0 BL 2 230 Cord Holder SKB-1M WH 240 Circuit Board POWER J,U,C,A,V 240 Circuit Board POWER H,B,K,O,W 250 Power Amplifier Unit 100W UCD-S200 2 260 Bind Head Tapping Screw-B 3.0X8 CR3 7 270 Bind Head Tapping Screw-B 3.0X10 NI-BL 2 280 Rear Case Assembly 290 Insulator B 300 Insulator C 310 Rivet P2032B 2 320 Pan Head Tapping Screw-B 3.0X8 CR3 2 330 Cushion 40X80X2 340 Hexagonal Tapping Screw-B 3.0X8 NI-BL 8 Panel Assembly J,U,C,K,O,V Panel Assembly A,H,B,W P10 Panel J,U,C,K,O,V P10 Panel A,H,B,W P20 Handle 2 P30 Bind Head Screw 3.0X8 CR3 4 P40 Fastner Head 2 P50 Flat Washer D9.5 2 P60 Ret-Ring E4 2 P70 AC-IN Connector Assembly P70a AC Inlet M1910-C LF AC IN P70b Switch JW-M12RKK POWER ON/OFF P70c Connector Assembly VH 2P3 (210) P70d Connector Assembly PRIx60 P70e Earth Wire M4.0 (160) P70f Ferrite Core HF70T18X6X10 LF 2 P80 Screw 4.0X14 NI-BL P90 Toothed Lock Washer B M4.0 CR3 P100 Hexagonal Nut M4.0 CR3 P110 Cord Binder P120 Cord Holder SKB-1M WH 3 P130 Insulator Tube P140 Cushion 65X8X2 REF NO. PART NO. DESCRIPTION REMARKS QTY : New Parts RANK: Japan only * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * RANK -- -- -- -- AAX61790 AAX61800 AAX61760 AAX61840 V9664700 V9665200 V9665300 V9665400 WA009900 WA010000 AAX61900 AAX61910 V9664800 AAX61920 AAX61930 -- -- AAX61710 AAX62660 AAX61950 -- AAX63240 AAX68670 AAX68690 AAX62070 AAX61980 AAX61710 AAX61990 -- -- AAX62000 AAX61700 AAX70180 AAX62010 AAX61790 AAX61800 -- -- AAX61810 AAX61910 -- -- -- -- AAX61850 AAX61860 -- -- -- -- AAX61870 AAX61880 AAX61890 -- AAX63240 -- -- ミキサーＡｓｓ ’ ｙミキサーＡｓｓ ’ ｙミキサーＡｓｓ ’ ｙミキサーＡｓｓ ’ ｙミキサーＡｓｓ ’ ｙパネルＡｓｓ ’ ｙパネルＡｓｓ ’ ｙスペーサー六角ネジプッシュボタンノブＶＲ（Ｓ）ノブＶＲ（Ｓ）ノブＶＲ（Ｓ）ノブＶＲノブＶＲＶＲシート＋バインド小ネジプッシュボタンプッシュスペーサＩＮＰＵＴシート特殊六角ナット特殊平座金＋バインドＢタイトＦＩＬＴＥＲシートＪＡＣＫ２シート特殊六角ナットインシュロックタイＰＯＷＥＲシートＰＯＷＥＲシートパワーアンプユニット＋バインドＢタイト＋バインドＢタイトリアケースＡｓｓ ’ ｙ絶縁板Ｂ絶縁板Ｃリベット＋ナベタッピングＢタイトクッション六角ネジＢタイトパネルＡｓｓ ’ ｙパネルＡｓｓ ’ ｙパネルパネルハンドル＋バインド小ネジファスナーヘッド特殊平座金リングＡＣインレットＡｓｓ’ ｙＡＣインレットシーソーＳＷ束線　２Ｐ束線　１Ｐアース線フェライトコアＰＩＮ　ＴＯＲＸネジ歯付座金外歯形フランジ付き六角ナット束線止めインシュロックタイ絶縁チューブクッション部品名 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com STAGEPAS 300 7 REAR CASE ASSEMBLY（リアケースAss’ y） * * * * * * * REF NO. PART NO. DESCRIPTION REMARKS QTY RANK : New Parts RANK: Japan only REAR CASE ASSEMBLY STAGEPAS 300 Rear Case Assembly 10 Rear Case 20 Shield Case 30 Insulator A 40 Fan 5010L12S NF2 LF 40a Cushion 70X15X2 50 Fan Bracket 60 Bind Head Tapping Screw-B 4.0X16 CR3 4 70 Bind Head Tapping Screw-B 3.0X8 CR3 2 80 Cushion 8.0X65X2 3 90 Cushion 7.0X100X2 3 100 Fan 4010L12S ND2 LF 100a Cushion 20X100X2 110 Pan Head Tapping Screw-B 3.0X12 CR3 4 120 Nut 2 AAX61990 -- -- -- AAX62020 -- -- AAX62030 AAX61980 -- -- AAX62040 -- AAX62050 AAX62060 部品名リアケースＡｓｓ ’ ｙリアケースＡｓｓ ’ ｙリアケースシールドケース絶縁板Ａファンクッションファンブラケット＋バインドＢタイト＋バインドＢタイトクッションクッションファンクッション＋ナベタッピングＢタイトナット 100 100a 40a 110 120 10 80 90 90 20 30 40 60 70 1) 1) 50 1) The screws are for transportations only. Remove the screws during assembly. 1) 輸送用ネジです。組立時は取り外してください。 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com STAGEPAS 300 8 ELECTRICAL PARTS STAGEPAS 300 Circuit Board FILTER (6469-40) Circuit Board INPUT (6469-40) Circuit Board JACK1A (8143-40) Circuit Board JACK1B (8143-40) Circuit Board JACK2 (6469-40) Circuit Board NETWORK1 (8143-40) Circuit Board NETWORK2 (8143-40) Circuit Board POWER J,U,C,A,V (8143-40) Circuit Board POWER H,B,K,O,W (8143-40) Circuit Board VR (6469-40) Circuit Board FILTER (6469-40) C120 Ceramic Capacitor (chip) 10P 50V D C121 Electrolytic Cap. 10/35V C124 Electrolytic Cap. 10/35V C125 Mylar Capacitor 0.15 50V J C126 Mylar Capacitor 0.15 50V J C130 Mylar Capacitor 0.01 50V J C150 Electrolytic Cap. 10/35V C151 Ceramic Capacitor (chip) 22P 50V C220 Ceramic Capacitor (chip) 10P 50V D C221 Electrolytic Cap. 10/35V C224 Electrolytic Cap. 10/35V C225 Mylar Capacitor 0.15 50V J C226 Mylar Capacitor 0.15 50V J C230 Mylar Capacitor 0.01 50V J C250 Electrolytic Cap. 10/35V C251 Ceramic Capacitor (chip) 22P 50V C602 Electrolytic Cap. 10/35V C603 Electrolytic Cap. 10/35V C605 Mylar Capacitor 0.15 50V J C606 Mylar Capacitor 1500P 50V J C607 Ceramic Capacitor (chip) 0.068 25V K C608 Ceramic Capacitor (chip) 1u 10V K C609 Ceramic Capacitor (chip) 1u 10V K C610 Ceramic Capacitor (chip) 0.068 25V K C611 Electrolytic Cap. 47/16V C612 Mylar Capacitor 1500P 50V J C613 Mylar Capacitor 6800P 50V J C614 Ceramic Capacitor (chip) 1u 10V K C618 Ceramic Capacitor (chip) 47P 50V J C620 Mylar Capacitor 6800P 50V J C885 Ceramic Capacitor (chip) 0.01 50V K C886 Electrolytic Cap. 10/35V C889 Ceramic Capacitor (chip) 0.01 50V K C891 Ceramic Capacitor (chip) 0.01 50V K C898 Ceramic Capacitor (chip) 0.01 50V K C899 Ceramic Capacitor (chip) 0.01 50V K C904 Ceramic Capacitor (chip) 0.01 50V K C905 Ceramic Capacitor (chip) 0.01 50V K C933 Electrolytic Cap. 10/35V C934 Electrolytic Cap. 10/35V C940 Ceramic Capacitor (chip) 0.01 50V K C941 Ceramic Capacitor (chip) 0.01 50V K CN28 Connector Base Post 8P 52418-0810 CN32 Connector Base Post 8P 52418-0810 D608 Diode (chip) 1SS355 TE-17 D609 Diode (chip) 1SS355 TE-17 IC103 IC (chip) NJM2068M-D TE1 OP AMP IC107 IC (chip) NJM2068M-D TE1 OP AMP IC204 IC (chip) NJM2068M-D TE1 OP AMP IC602 IC (chip) M65850FP T DIGITAL ECHO IC603 IC (chip) NJM2068M-D TE1 OP AMP Q105 Transistor (chip) KRA102S-RTK/P T LF Q106 Transistor (chip) 2SC2412K QRS T146 Q108 FET 2SK246 BL (-F) Q205 Transistor (chip) KRA102S-RTK/P T LF Q206 Transistor (chip) 2SC2412K QRS T146 Q208 FET 2SK246 BL (-F) REF NO. PART NO. DESCRIPTION REMARKS QTY : New Parts RANK: Japan only * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * RANK ELECTRICAL PARTS AAX62660 AAX61930 AAX63200 AAX69280 AAX61950 AAX61690 AAX68680 AAX68670 AAX68690 AAX61900 AAX62660 AAX61820 AAX62670 AAX62670 AAX11160 AAX11160 XX698870 AAX62670 AAX63010 AAX61820 AAX62670 AAX62670 AAX11160 AAX11160 XX698870 AAX62670 AAX63010 AAX62670 AAX62670 AAX11160 AAX11210 AAX62690 AAX62710 AAX62710 AAX62690 AAX10480 AAX11210 AAX62680 AAX62710 AAX62720 AAX62680 AAX62730 AAX62670 AAX62730 AAX62730 AAX62730 AAX62730 AAX62730 AAX62730 AAX62670 AAX62670 AAX62730 AAX62730 AAX62740 AAX62740 XX698570 XX698570 AAX62750 AAX62750 AAX62750 AAX62760 AAX62750 AAX62770 AAX45980 AAX64040 AAX62770 AAX45980 AAX64040 電気部品ＦＩＬＴＥＲシートＩＮＰＵＴシートＪＡＣＫ１ＡシートＪＡＣＫ１ＢシートＪＡＣＫ２シートＮＥＴＷＯＲＫシート１ＮＥＴＷＯＲＫシート２ＰＯＷＥＲシートＰＯＷＥＲシートＶＲシートＦＩＬＴＥＲシートチップセラコンケミコンケミコンマイラコン（Ｗ＝６）マイラコン（Ｗ＝６）マイラコンケミコンチップセラコンチップセラコンケミコンケミコンマイラコン（Ｗ＝６）マイラコン（Ｗ＝６）マイラコンケミコンチップセラコンケミコンケミコンマイラコン（Ｗ＝６）マイラコンチップセラコンチップセラコンチップセラコンチップセラコンケミコンマイラコンマイラコンチップセラコンチップセラコンマイラコンチップセラコンケミコンチップセラコンチップセラコンチップセラコンチップセラコンチップセラコンチップセラコンケミコンケミコンチップセラコンチップセラコンコネクタ　　８Ｐコネクタ　　８ＰダイオードダイオードＩＣＩＣＩＣＩＣＩＣトランジスタトランジスタＦＥＴトランジスタトランジスタＦＥＴ（電気部品）部品名 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com STAGEPAS 300 9 REF NO. PART NO. DESCRIPTION REMARKS QTY : New Parts RANK: Japan only RANK R136 Carbon Resistor (chip) 56K R140 Carbon Resistor (chip) 1.5K J R141 Carbon Resistor (chip) 47K J R144 Carbon Resistor (chip) 47K J R145 Carbon Resistor (chip) 1K J R146 Carbon Resistor (chip) 270K J R147 Carbon Resistor (chip) 0.00 J R148 Carbon Resistor (chip) 33K J R149 Carbon Resistor (chip) 5.6K J R150 Carbon Resistor (chip) 68K J R152 Carbon Resistor (chip) 2.2K J R154 Carbon Resistor (chip) 1K J R155 Carbon Resistor (chip) 150K J R159 Carbon Resistor (chip) 5.6K J R161 Carbon Resistor (chip) 100K J R180 Carbon Resistor (chip) 22K J R182 Carbon Resistor (chip) 22K J R196 Carbon Resistor (chip) 150K J R236 Carbon Resistor (chip) 56K J R240 Carbon Resistor (chip) 1.5K J R241 Carbon Resistor (chip) 47K J R244 Carbon Resistor (chip) 47K J R245 Carbon Resistor (chip) 1K J R246 Carbon Resistor (chip) 270K J R247 Carbon Resistor (chip) 0.00 J R248 Carbon Resistor (chip) 33K J R249 Carbon Resistor (chip) 5.6K J R250 Carbon Resistor (chip) 68K J R252 Carbon Resistor (chip) 2.2K J R254 Carbon Resistor (chip) 1K J R255 Carbon Resistor (chip) 150K J R259 Carbon Resistor (chip) 5.6K J R261 Carbon Resistor (chip) 100K J R280 Carbon Resistor (chip) 22K J R282 Carbon Resistor (chip) 22K J R296 Carbon Resistor (chip) 150K J R336 Carbon Resistor (chip) 56K J R436 Carbon Resistor (chip) 56K J R601 Carbon Resistor (chip) 5.6K R602 Carbon Resistor (chip) 39K J R607 Carbon Resistor (chip) 5.6K J R610 Carbon Resistor (chip) 470 J R611 Carbon Resistor (chip) 470 J R613 Carbon Resistor (chip) 15K J -615 Carbon Resistor (chip) 15K J R616 Carbon Resistor (chip) 100K J R617 Carbon Resistor (chip) 15K J -619 Carbon Resistor (chip) 15K J R620 Carbon Resistor (chip) 47K J R621 Carbon Resistor (chip) 10K J R622 Carbon Resistor (chip) 10K J Circuit Board INPUT (6469-40) C101 Electrolytic Cap. (chip) 22/50V C102 Electrolytic Cap. (chip) 22/50V C103 Ceramic Capacitor (chip) 470P 50V J -108 Ceramic Capacitor (chip) 470P 50V J C109 Ceramic Capacitor (chip) 27P 50V J C110 Ceramic Capacitor (chip) 27P 50V J C118 Electrolytic Cap. (chip) 47/25V C122 Electrolytic Cap. (chip) 47/25V C129 Ceramic Capacitor (chip) 220P 50V J C133 Electrolytic Cap. (chip) 10/35V C201 Electrolytic Cap. (chip) 22/50V C202 Electrolytic Cap. (chip) 22/50V C203 Ceramic Capacitor (chip) 470P 50V J -208 Ceramic Capacitor (chip) 470P 50V J C209 Ceramic Capacitor (chip) 27P 50V J C210 Ceramic Capacitor (chip) 27P 50V J C218 Electrolytic Cap. (chip) 47/25V AAX63820 AAX62790 AAX62800 AAX62800 AAX62810 AAX62820 AAX64090 AAX62780 AAX62870 AAX62840 AAX62850 AAX62810 AAX62860 AAX62870 AAX62920 AAX63790 AAX63790 AAX62860 AAX63820 AAX62790 AAX62800 AAX62800 AAX62810 AAX62820 AAX64090 AAX62780 AAX62870 AAX62840 AAX62850 AAX62810 AAX62860 AAX62870 AAX62920 AAX63790 AAX63790 AAX62860 AAX63820 AAX63820 AAX62870 AAX62890 AAX62870 AAX62900 AAX62900 AAX62910 AAX62910 AAX62920 AAX62910 AAX62910 AAX62800 AAX62880 AAX62880 AAX61930 AAX62930 AAX62930 AAX62940 AAX62940 AAX62960 AAX62960 AAX62970 AAX62970 AAX62980 AAX62990 AAX62930 AAX62930 AAX62940 AAX62940 AAX62960 AAX62960 AAX62970 部品名チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗ＩＮＰＵＴシートチップケミコンチップケミコンチップセラコンチップセラコンチップセラコンチップセラコンチップケミコンチップケミコンチップセラコンチップケミコンチップケミコンチップケミコンチップセラコンチップセラコンチップセラコンチップセラコンチップケミコン * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * *www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com STAGEPAS 300 10 REF NO. PART NO. DESCRIPTION REMARKS QTY : New Parts RANK: Japan only RANK C222 Electrolytic Cap. (chip) 47/25V C229 Ceramic Capacitor (chip) 220P 50V J C233 Electrolytic Cap. (chip) 10/35V C301 Electrolytic Cap. (chip) 22/50V C302 Electrolytic Cap. (chip) 22/50V C303 Ceramic Capacitor (chip) 470P 50V J -308 Ceramic Capacitor (chip) 470P 50V J C309 Ceramic Capacitor (chip) 27P 50V J C310 Ceramic Capacitor (chip) 27P 50V J C318 Electrolytic Cap. (chip) 47/25V C322 Electrolytic Cap. (chip) 47/25V C329 Ceramic Capacitor (chip) 220P 50V J C401 Electrolytic Cap. (chip) 22/50V C402 Electrolytic Cap. (chip) 22/50V C403 Ceramic Capacitor (chip) 470P 50V J -408 Ceramic Capacitor (chip) 470P 50V J C409 Ceramic Capacitor (chip) 27P 50V J C410 Ceramic Capacitor (chip) 27P 50V J C418 Electrolytic Cap. (chip) 47/25V C422 Electrolytic Cap. (chip) 47/25V C429 Ceramic Capacitor (chip) 220P 50V J C501 Ceramic Capacitor (chip) 47P 50V J C504 Ceramic Capacitor (chip) 22P 50V J C505 Electrolytic Cap. (chip) 10/35V C506 Ceramic Capacitor (chip) 2200P 50V K C511 Ceramic Capacitor (chip) 47P 50V J C516 Ceramic Capacitor (chip) 22P 50V J C518 Ceramic Capacitor (chip) 2200P 50V K C522 Electrolytic Cap. (chip) 10/35V C701 Ceramic Capacitor (chip) 47P 50V J C704 Ceramic Capacitor (chip) 22P 50V J C705 Electrolytic Cap. (chip) 10/35V C706 Ceramic Capacitor (chip) 2200P 50V K C711 Ceramic Capacitor (chip) 47P 50V J C716 Ceramic Capacitor (chip) 22P 50V J C721 Electrolytic Cap. (chip) 10/35V C722 Ceramic Capacitor (chip) 2200P 50V K C856 Ceramic Capacitor (chip) 4.7/25V C859 Ceramic Capacitor (chip) 4.7/25V C882 Ceramic Capacitor (chip) 0.01 50V K C884 Ceramic Capacitor (chip) 0.01 50V K C892 Ceramic Capacitor (chip) 4.7/25V C895 Ceramic Capacitor (chip) 4.7/25V C917 Electrolytic Cap. (chip) 10/35V C918 Electrolytic Cap. (chip) 10/35V CN22 Connector Base Post 10PPHA102-1002A156 CN25 Connector Base Post 10PPHA102-1002A156 IC101 IC (chip) NJM2068M-D TE1 OP AMP IC201 IC (chip) NJM2068M-D TE1 OP AMP IC501 IC (chip) NJM2068M-D TE1 OP AMP IC701 IC (chip) NJM2068M-D TE1 OP AMP JK101 Phone Jack Black MSJ-064-20A LF CH 1 JK102 Cannon Connector XLR-301J-A LF CH 1 JK103 RCA Jack Nickel 2P MSP-532HV1-21LF REC OUT L/R JK104 Phone Jack Black MSJ-064-20A LF POWERED SP L(MONO) JK201 Phone Jack Black MSJ-064-20A LF CH 2 JK202 Cannon Connector XLR-301J-A LF CH 2 JK204 Phone Jack Black MSJ-064-20A LF POWERED SP R JK301 Phone Jack Black MSJ-064-20A LF CH 3 JK302 Cannon Connector XLR-301J-A LF CH 3 JK401 Phone Jack Black MSJ-064-20A LF CH 4 JK402 Cannon Connector XLR-301J-A LF CH 4 JK501 Phone Jack Black MSJ-064-20A LF CH 5/6 L JK502 Phone Jack Black MSJ-064-20A LF CH 5/6 R JK503 RCA Jack Nickel 4P MSP-247H1-01 LF CH 5/6,7/8 L/R L101 Coil MMZ1608S102AT T LF L102 Coil MMZ1608S102AT T LF L111 Coil MMZ1608S102AT T LF -113 Coil MMZ1608S102AT T LF L201 Coil MMZ1608S102AT T LF AAX62970 AAX62980 AAX62990 AAX62930 AAX62930 AAX62940 AAX62940 AAX62960 AAX62960 AAX62970 AAX62970 AAX62980 AAX62930 AAX62930 AAX62940 AAX62940 AAX62960 AAX62960 AAX62970 AAX62970 AAX62980 AAX62720 AAX63010 AAX62990 AAX69290 AAX62720 AAX63010 AAX69290 AAX62990 AAX62720 AAX63010 AAX62990 AAX69290 AAX62720 AAX63010 AAX62990 AAX69290 AAX63030 AAX63030 AAX62730 AAX62730 AAX63030 AAX63030 AAX62990 AAX62990 AAX63040 AAX63040 AAX62750 AAX62750 AAX62750 AAX62750 AAX63050 AAX63060 AAX63070 AAX63050 AAX63050 AAX63060 AAX63050 AAX63050 AAX63060 AAX63050 AAX63060 AAX63050 AAX63050 AAX63080 AAX63090 AAX63090 AAX63090 AAX63090 AAX63090 チップケミコンチップセラコンチップケミコンチップケミコンチップケミコンチップセラコンチップセラコンチップセラコンチップセラコンチップケミコンチップケミコンチップセラコンチップケミコンチップケミコンチップセラコンチップセラコンチップセラコンチップセラコンチップケミコンチップケミコンチップセラコンチップセラコンチップセラコンチップケミコンチップセラコンチップセラコンチップセラコンチップセラコンチップケミコンチップセラコンチップセラコンチップケミコンチップセラコンチップセラコンチップセラコンチップケミコンチップセラコンチップセラコンチップセラコンチップセラコンチップセラコンチップセラコンチップセラコンチップケミコンチップケミコンコネクタ　１０Ｐコネクタ　１０ＰＩＣＩＣＩＣＩＣホーンジャックキャノンジャックＲＣＡジャック　２ＰホーンジャックホーンジャックキャノンジャックホーンジャックホーンジャックキャノンジャックホーンジャックキャノンジャックホーンジャックホーンジャックＲＣＡジャック　４Ｐコイルコイルコイルコイルコイル部品名 * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com STAGEPAS 300 11 REF NO. PART NO. DESCRIPTION REMARKS QTY : New Parts RANK: Japan only RANK L202 Coil MMZ1608S102AT T LF L211 Coil MMZ1608S102AT T LF -213 Coil MMZ1608S102AT T LF L301 Coil MMZ1608S102AT T LF L302 Coil MMZ1608S102AT T LF L401 Coil MMZ1608S102AT T LF L402 Coil MMZ1608S102AT T LF L501 Coil MMZ1608S102AT T LF L502 Coil MMZ1608S102AT T LF L701 Coil MMZ1608S102AT T LF L702 Coil MMZ1608S102AT T LF R101 Carbon Resistor (chip) 1.8K J R102 Carbon Resistor (chip) 3.3K J R103 Carbon Resistor (chip) 1M J R105 Carbon Resistor (chip) 1.8K J R106 Carbon Resistor (chip) 3.9K J R107 Carbon Resistor (chip) 3.9K J R108 Carbon Resistor (chip) 220K J R110 Carbon Resistor (chip) 10 J R112 Carbon Resistor (chip) 220K J R115 Carbon Resistor (chip) 10 J R117 Carbon Resistor (chip) 1M J R118 Carbon Resistor (chip) 3.3K J R119 Carbon Resistor (chip) 120K J R120 Carbon Resistor (chip) 120K J R164 Carbon Resistor (chip) 560 J R166 Carbon Resistor (chip) 560 J R170 Carbon Resistor (chip) 560 J R201 Carbon Resistor (chip) 1.8K J R202 Carbon Resistor (chip) 3.3K J R203 Carbon Resistor (chip) 1M J R205 Carbon Resistor (chip) 1.8K J R206 Carbon Resistor (chip) 3.9K J R207 Carbon Resistor (chip) 3.9K J R208 Carbon Resistor (chip) 220K J R210 Carbon Resistor (chip) 10 J R212 Carbon Resistor (chip) 220K J R215 Carbon Resistor (chip) 10 J R217 Carbon Resistor (chip) 1M J R218 Carbon Resistor (chip) 3.3K J R219 Carbon Resistor (chip) 120K J R220 Carbon Resistor (chip) 120K J R264 Carbon Resistor (chip) 560 J R266 Carbon Resistor (chip) 560 J R270 Carbon Resistor (chip) 560 J R301 Carbon Resistor (chip) 1.8K J R302 Carbon Resistor (chip) 3.3K J R303 Carbon Resistor (chip) 1M J R305 Carbon Resistor (chip) 1.8K J R306 Carbon Resistor (chip) 3.9K J R307 Carbon Resistor (chip) 3.9K J R308 Carbon Resistor (chip) 220K J R310 Carbon Resistor (chip) 10 J R312 Carbon Resistor (chip) 220K J R315 Carbon Resistor (chip) 10 J R317 Carbon Resistor (chip) 1M J R318 Carbon Resistor (chip) 3.3K J R319 Carbon Resistor (chip) 120K J R320 Carbon Resistor (chip) 120K J R401 Carbon Resistor (chip) 1.8K J R402 Carbon Resistor (chip) 3.3K J R403 Carbon Resistor (chip) 1M J R405 Carbon Resistor (chip) 1.8K J R406 Carbon Resistor (chip) 3.9K J R407 Carbon Resistor (chip) 3.9K J R408 Carbon Resistor (chip) 220K J R410 Carbon Resistor (chip) 10 J R412 Carbon Resistor (chip) 220K J R415 Carbon Resistor (chip) 10 J R417 Carbon Resistor (chip) 1M J AAX63090 AAX63090 AAX63090 AAX63090 AAX63090 AAX63090 AAX63090 AAX63090 AAX63090 AAX63090 AAX63090 AAX63100 AAX63110 AAX63120 AAX63100 AAX63130 AAX63130 AAX63140 AAX63150 AAX63140 AAX63150 AAX63120 AAX63110 AAX63160 AAX63160 AAX63170 AAX63170 AAX63170 AAX63100 AAX63110 AAX63120 AAX63100 AAX63130 AAX63130 AAX63140 AAX63150 AAX63140 AAX63150 AAX63120 AAX63110 AAX63160 AAX63160 AAX63170 AAX63170 AAX63170 AAX63100 AAX63110 AAX63120 AAX63100 AAX63130 AAX63130 AAX63140 AAX63150 AAX63140 AAX63150 AAX63120 AAX63110 AAX63160 AAX63160 AAX63100 AAX63110 AAX63120 AAX63100 AAX63130 AAX63130 AAX63140 AAX63150 AAX63140 AAX63150 AAX63120 部品名コイルコイルコイルコイルコイルコイルコイルコイルコイルコイルコイルチップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗 * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * *www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com STAGEPAS 300 12 REF NO. PART NO. DESCRIPTION REMARKS QTY : New Parts RANK: Japan only RANK R418 Carbon Resistor (chip) 3.3K J R419 Carbon Resistor (chip) 120K J R420 Carbon Resistor (chip) 120K J R504 Carbon Resistor (chip) 100K J R505 Carbon Resistor (chip) 47K J R506 Carbon Resistor (chip) 5.6K J R507 Carbon Resistor (chip) 4.7K J R508 Carbon Resistor (chip) 1K J R517 Carbon Resistor (chip) 100K J R518 Carbon Resistor (chip) 47K J R519 Carbon Resistor (chip) 5.6K J R520 Carbon Resistor (chip) 4.7K J R521 Carbon Resistor (chip) 1K J R704 Carbon Resistor (chip) 100K J R705 Carbon Resistor (chip) 47K J R706 Carbon Resistor (chip) 5.6K J R707 Carbon Resistor (chip) 4.7K J R708 Carbon Resistor (chip) 1K J R717 Carbon Resistor (chip) 100K J R718 Carbon Resistor (chip) 47K J R719 Carbon Resistor (chip) 5.6K J R720 Carbon Resistor (chip) 4.7K J R721 Carbon Resistor (chip) 1K J S101 Push Switch PS-22E85-L5.2 LF MIC/LINE (CH 1) S201 Push Switch PS-22E85-L5.2 LF MIC/LINE (CH 2) S301 Push Switch PS-22E85-L5.2 LF MIC/LINE (CH 3) S401 Push Switch PS-22E85-L5.2 LF MIC/LINE (CH 4) ZN1 Varistor AVR-M1608C270KT2AB -12 Varistor AVR-M1608C270KT2AB Circuit Board JACK1A (8143-40) CN15 Connector Base Post 2P S2P-VH JK106 Phone Jack 4P CK-6.35-29A Circuit Board JACK1B (8143-40) CN11 Connector Base Post 2P S2P-VH JK206 Phone Jack 4P CK-6.35-29A Circuit Board JACK2 (6469-40) Connector Assembly VH4P-SIN P13-P16 (AAX6353) JK105 Phone Jack 4P CK-6.35-29A SP OUT JK205 Phone Jack 4P CK-6.35-29A SP OUT L199 Coil ACM1211-102-2PL LF L299 Coil ACM1211-102-2PL LF Circuit Board NETWORK1 (8143-40) Cord Holder SKB-1M WH L204 (AAX6324) Cord Holder SKB-2M WH L203 (AAX6325) C243 Capacitor 6.8uF/100V C244 Film Capacitor 0.82uF/250V C245 Film Capacitor 3.9uF/250V CN10 Connector Base Post 2P B2P-VH L203 Coil 1.2mH L204 Coil 0.3mH P9 Wire Red + LF SP-WF 205N P10 Wire Black - LF SP-WF 110N P11 Wire Yellow + HF SP-TW 205N P12 Wire Blue - HF SP-TW 110N Circuit Board NETWORK2 (8143-40) Cord Holder SKB-1M WH L104 (AAX6324) Cord Holder SKB-2M WH L103 (AAX6325) C143 Capacitor 6.8uF/100V C144 Film Capacitor 0.82uF/250V C145 Film Capacitor 3.9uF/250V CN8 Connector Base Post 2P B2P-VH L103 Coil 1.2mH L104 Coil 0.3mH P3 Wire Red + LF SP-WF 205N P4 Wire Black - LF SP-WF 110N AAX63110 AAX63160 AAX63160 AAX62920 AAX62800 AAX62870 AAX63880 AAX62810 AAX62920 AAX62800 AAX62870 AAX63880 AAX62810 AAX62920 AAX62800 AAX62870 AAX63880 AAX62810 AAX62920 AAX62800 AAX62870 AAX63880 AAX62810 AAX63180 AAX63180 AAX63180 AAX63180 AAX63190 AAX63190 AAX63200 AAX63210 AAX63220 AAX69280 AAX63210 AAX63220 AAX61950 -- AAX63220 AAX63220 AAX63230 AAX63230 AAX61690 -- -- AAX43480 AAX43490 AAX43500 AAX43690 AAX43510 AAX43520 -- -- -- -- AAX68680 -- -- AAX43480 AAX43490 AAX43500 AAX43690 AAX43510 AAX43520 -- -- 部品名チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗プッシュスイッチプッシュスイッチプッシュスイッチプッシュスイッチバリスタバリスタＪＡＣＫ１Ａシートコネクタ　２ＰホーンジャックＪＡＣＫ１Ｂシートコネクタ　２ＰホーンジャックＪＡＣＫ２シート束線　４ＰホーンジャックホーンジャックコイルコイルＮＥＴＷＯＲＫシート１インシュロックタイインシュロックタイＢＰコンデンサフィルムコンデンサフィルムコンデンサコネクタ　２Ｐコイルコイル束線ＬＦ　赤束線ＬＦ　黒束線ＨＦ　黄束線ＨＦ　青ＮＥＴＷＯＲＫシート２インシュロックタイインシュロックタイＢＰコンデンサフィルムコンデンサフィルムコンデンサコネクタ　２Ｐコイルコイル束線ＬＦ　赤束線ＬＦ　黒 * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com STAGEPAS 300 13 REF NO. PART NO. DESCRIPTION REMARKS QTY : New Parts RANK: Japan only RANK P5 Wire Yellow + HF SP-TW 205N P6 Wire Blue - HF SP-TW 110N Circuit Board POWER J,U,C,A,V (8143-40) Circuit Board POWER H,B,K,O,W (8143-40) Bushing B-24 IC802,804 (AAX1105) 2 Tube Black 1.0X12 TH801 (AAX6330) 2 Mica SK16B IC802,804 (AAX3142) 2 Heat Sink A (AAX6331) 3 Heat Sink 25X20 (AAX6332) Heat Sink IC802,804,TH801 (AAX6333) Pan Head Screw 3.0X12 CR3 7 Bind Head Tapping Screw-B 3.0X8 CR3 2 Ferrite Core HF70BB3.5X5X1.3 LF D809,822 (AAX6334) 2 Fuse Holder EYF-52BCY T 2 C137 Electrolytic Cap. 10/50V C142 Electrolytic Cap. 10/50V C237 Electrolytic Cap. 10/50V C242 Electrolytic Cap. 10/50V C801 Ceramic Capacitor 1000P/500V C802 Electrolytic Cap. 220/25V C803 Electrolytic Cap. 10/50V C804 Electrolytic Cap. 390/200V C805 Electrolytic Cap. 47/25V C806 Electrolytic Cap. 1000/50V C807 Ceramic Capacitor 0.01/500V C808 Electrolytic Cap. 390/200V C809 Ceramic Capacitor 0.01/500V C810 Electrolytic Cap. 47/400V C811 Ceramic Capacitor 1000P/250V C812 Electrolytic Cap. 1000/50V C813 Mylar Capacitor 0.1 50V J C814 Electrolytic Cap. 10/63V C815 Ceramic Capacitor (chip) 0.01 50V K C816 Ceramic Capacitor (chip) 0.01 50V K C817 Ceramic Capacitor (chip) 0.1 25V Z C818 Ceramic Capacitor (chip) 0.1 25V Z C819 Electrolytic Cap. 47/25V C820 Ceramic Capacitor (chip) 0.1 25V Z C821 Ceramic Capacitor 1000P/500V C822 Electrolytic Cap. 220/25V C823 Electrolytic Cap. 10/50V C824 Ceramic Capacitor (chip) 0.1 25V Z C825 Ceramic Capacitor (chip) 0.01 630V K C826 Mylar Capacitor 0.22/275V C827 Ceramic Capacitor (chip) 0.01 630V K C828 Electrolytic Cap. 1000/50V C829 Electrolytic Cap. 1000/50V C830 Mylar Capacitor 0.1 50V J C831 Ceramic Capacitor 1000P/250V J,U,C,V C831 Ceramic Capacitor 470P/250V A,H,B,K,O,W C832 Ceramic Capacitor 1000P/250V J,U,C,V C832 Ceramic Capacitor 470P/250V A,H,B,K,O,W C833 Ceramic Capacitor (chip) 0.01 630V K C834 Electrolytic Cap. 47/25V C835 Ceramic Capacitor 1000P/250V C836 Ceramic Capacitor (chip) 0.1 25V Z C837 Mylar Capacitor 0.47/275V J,U,C,V C837 Mylar Capacitor 0.22/275V A,H,B,K,O,W C838 Ceramic Capacitor (chip) 0.01 50V K C839 Ceramic Capacitor (chip) 0.1 25V Z C840 Ceramic Capacitor (chip) 0.01 630V K C841 Electrolytic Cap. 47/25V C845 Ceramic Capacitor (chip) 1u 10V K C847 Electrolytic Cap. 100/16V C848 Electrolytic Cap. 100/16V C911 Electrolytic Cap. 47/25V -913 Electrolytic Cap. 47/25V C997 Ceramic Capacitor (chip) 1000P K C998 Electrolytic Cap. 220/16V -- -- AAX68670 AAX68690 -- -- -- -- -- -- AAX62050 AAX61980 -- AAX63350 AAX63360 AAX63360 AAX63360 AAX63360 AAX63370 AAX63380 AAX63360 AAX63390 AAX63400 AAX63410 AAX63420 AAX63390 AAX63420 AAX63430 AAX63440 AAX63410 AAX34520 AAX68730 AAX62730 AAX62730 AAX63450 AAX63450 AAX63400 AAX63450 AAX63370 AAX63380 AAX63460 AAX63450 AAX63470 AAX63480 AAX63470 AAX63410 AAX63410 AAX34520 AAX63440 AAX69480 AAX63440 AAX69480 AAX63470 AAX63400 AAX63440 AAX63450 AAX68720 AAX63480 AAX62730 AAX63450 AAX63470 AAX63400 AAX62710 AAX63500 AAX63500 AAX63400 AAX63400 AAX63020 AAX69470 部品名束線ＨＦ　黄束線ＨＦ　青ＰＯＷＥＲシートＰＯＷＥＲシートブッシュチューブマイカヒートシンクヒートシンクヒートシンク＋ナベ小ネジ＋バインドＢタイトフェライトコアヒューズホルダケミコンケミコンケミコンケミコンセラコンケミコンケミコンケミコンケミコンケミコンセラコンケミコンセラコンケミコンセラコンケミコンマイラコンケミコンチップセラコンチップセラコンチップセラコンチップセラコンケミコンチップセラコンセラコンケミコンケミコンチップセラコンチップセラコンマイラコンチップセラコンケミコンケミコンマイラコンセラコンセラコンセラコンセラコンチップセラコンケミコンセラコンチップセラコンマイラコンマイラコンチップセラコンチップセラコンチップセラコンケミコンチップセラコンケミコンケミコンケミコンケミコンチップセラコンケミコン * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * *www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com STAGEPAS 300 14 C999 Ceramic Capacitor (chip) 0.01 50V K CN1 Connector Base Post 2P B2B-EH CN2 Connector Base Post 2P B2P3-VH CN3 Connector Base Post 2P B2B-EH CN4 Connector Base Post 8P 53290-0810 CN5 Connector Base Post 9P 53290-0910 CN6 Connector Base Post 8P 53290-0810 CN7 Connector Base Post 9P 53290-0910 CN9 Connector Base Post 4P B4P-VH CN19 Connector Assembly 9P-100 EH-SCN (AAX6354) D801 Zener Diode 1ZB100 TPA(Q) T LF D802 Zener Diode 1ZB100 TPA(Q) T LF D803 Diode 1DL42A(TPA3) T D804 Diode 1DL42A(TPA3) T D805 Diode 1SS133 T-77 D806 Diode Stack RBV-404 D807 Diode 1DL42A(TPA3) T D808 Diode 1SS133 T-77 D809 Diode Stack 10DL2CZ47A (-F) LF D810 Zener Diode MTZJ18B T-77 D812 Zener Diode MTZJ18B T-77 D813 Zener Diode 1ZB100 TPA(Q) T LF D814 Diode 1DL42A(TPA3) T D815 Diode 1SS133 T-77 D816 Zener Diode 1ZB100 TPA(Q) T LF D817 Diode 1DL42A(TPA3) T D818 Diode 1DL42A(TPA3) T D819 Zener Diode MTZJ18B T-77 D820 Zener Diode MTZJ18B T-77 D821 Diode 1SS133 T-77 D822 Diode Stack 10DL2CZ47A (-F) LF D824 Zener Diode MTZJ10B T-77 D825 Zener Diode MTZJ10B T-77 D826 Diode 1SS133 T-77 D828 Diode 1SS133 T-77 D829 Diode 1DL42A(TPA3) T D830 Diode 1DL42A(TPA3) T D831 Diode 1SS133 T-77 D832 Diode 1SS133 T-77 D833 Zener Diode 1ZB100 TPA(Q) T LF -840 Zener Diode 1ZB100 TPA(Q) T LF D843 Diode 1DL42A(TPA3) T D844 Diode 1DL42A(TPA3) T D845 Zener Diode MTZJ18B T-77 D846 Diode 1SS133 T-77 D847 Diode 1SS133 T-77 EP1 Lug Terminal MET37-0001 EP4 Lug Terminal MET37-0001 F1 Fuse 6.3A 250V J,U,C,V F1 Fuse T4AL 250V A,H,B,K,O,W FB1 Ferrite Core ZBF503M-00(TA)-TLF (AAX6363) IC801 IC KIA7815API-U/P REGULATOR +15V IC802 IC TOP249YN LF Switching Controller IC803 IC KIA7915PI-U/P REGULATOR -15V IC804 IC TOP249YN LF Switching Controller IC805 IC KIA78M05PI-U/P REGULATOR +5V JP801 Jumper Wire 7.5mm J,U,C,V L801 Coil SF-T8-50S-01 LF (72uH) -803 Coil SF-T8-50S-01 LF (72uH) L805 Coil TF3524B-702Y4R0-01 L806 Coil TF2528S-402Y4R0-K1 PC801 PHC TLP421 (D4) -803 PHC TLP421 (D4) Q801 Transistor (chip) 2SC2412K QRS T146 Q802 Transistor (chip) 2SC2412K QRS T146 Q803 Transistor (chip) 2SA1037AK QRS T146 Q804 Transistor (chip) 2SC2412K QRS T146 Q805 Transistor (chip) 2SC2412K QRS T146 Q806 Transistor KTC2026 YGR Q807 Transistor KTC2026 YGR REF NO. PART NO. DESCRIPTION REMARKS QTY : New Parts RANK: Japan only RANK 部品名チップセラコンコネクタ　２Ｐコネクタ　２Ｐコネクタ　２Ｐコネクタ　８Ｐコネクタ　９Ｐコネクタ　８Ｐコネクタ　９Ｐコネクタ　４Ｐ束線　９Ｐ　Ｌ＝１００ツェナーダイオードツェナーダイオードダイオードダイオードダイオードダイオードスタックダイオードダイオードダイオードスタックツェナーダイオードツェナーダイオードツェナーダイオードダイオードダイオードツェナーダイオードダイオードダイオードツェナーダイオードツェナーダイオードダイオードダイオードスタックツェナーダイオードツェナーダイオードダイオードダイオードダイオードダイオードダイオードダイオードツェナーダイオードツェナーダイオードダイオードダイオードツェナーダイオードダイオードダイオードラグ端子ラグ端子ヒューズヒューズフェライトコアＩＣＩＣＩＣＩＣＩＣジャンパー線コイルコイルコイルコイルＰＨＣＰＨＣトランジスタトランジスタトランジスタトランジスタトランジスタトランジスタトランジスタ * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * AAX62730 AAX42460 AAX10590 AAX42460 AAX63510 AAX63520 AAX63510 AAX63520 AAX12200 -- AAX63550 AAX63550 AAX63560 AAX63560 AAX42550 AAX63570 AAX63560 AAX42550 AAX63580 AAX63590 AAX63590 AAX63550 AAX63560 AAX42550 AAX63550 AAX63560 AAX63560 AAX63590 AAX63590 AAX42550 AAX63580 AAX63600 AAX63600 AAX42550 AAX42550 AAX63560 AAX63560 AAX42550 AAX42550 AAX63550 AAX63550 AAX63560 AAX63560 AAX63590 AAX42550 AAX42550 XX698880 XX698880 AAX63610 AAX63620 -- AAX63640 AAX63650 AAX63660 AAX63650 AAX63670 -- AAX63680 AAX63680 AAX69570 AAX63690 AAX63700 AAX63700 AAX45980 AAX45980 AAX63710 AAX45980 AAX45980 AAX51690 AAX51690 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com STAGEPAS 300 15 REF NO. PART NO. DESCRIPTION REMARKS QTY : New Parts RANK: Japan only RANK 部品名トランジスタトランジスタトランジスタトランジスタトランジスタトランジスタトランジスタトランジスタトランジスタトランジスタトランジスタトランジスタトランジスタトランジスタトランジスタトランジスタチップ抵抗金属被膜抵抗チップ抵抗カーボン抵抗金属被膜抵抗カーボン抵抗チップ抵抗カーボン抵抗カーボン抵抗カーボン抵抗チップ抵抗チップ抵抗カーボン抵抗カーボン抵抗金属被膜抵抗チップ抵抗チップ抵抗チップ抵抗カーボン抵抗チップ抵抗カーボン抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗金属被膜抵抗金属被膜抵抗カーボン抵抗カーボン抵抗金属被膜抵抗チップ抵抗チップ抵抗カーボン抵抗カーボン抵抗抵抗抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗カーボン抵抗カーボン抵抗金属被膜抵抗金属被膜抵抗不燃化カーボン抵抗金属被膜抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗 Q808 Transistor (chip) 2SC2412K QRS T146 Q809 Transistor (chip) 2SC2412K QRS T146 Q810 Transistor (chip) 2SA1037AK QRS T146 Q811 Transistor (chip) 2SC2412K QRS T146 -813 Transistor (chip) 2SC2412K QRS T146 Q814 Transistor (chip) KRC102S-RTK/P T LF Q815 Transistor (chip) KRC102S-RTK/P T LF Q816 Transistor (chip) 2SA1037AK QRS T146 Q817 Transistor (chip) 2SC2412K QRS T146 Q818 Transistor (chip) 2SA1037AK QRS T146 Q819 Transistor (chip) 2SC2412K QRS T146 -821 Transistor (chip) 2SC2412K QRS T146 Q822 Transistor (chip) KRC102S-RTK/P T LF Q823 Transistor (chip) 2SA1037AK QRS T146 Q824 Transistor (chip) 2SC2412K QRS T146 Q825 Transistor (chip) 2SC2412K QRS T146 R801 Carbon Resistor (chip) 1M J R802 Metal Film Resistor 27K 1W J R803 Carbon Resistor (chip) 1M J R804 Carbon Resistor 56 1/4W J R805 Metal Film Resistor 27K 1W J R807 Carbon Resistor 56K 1/4W J R809 Carbon Resistor (chip) 10 J R810 Carbon Resistor 33 1/4W J R811 Carbon Resistor 47K 1/4W J R812 Carbon Resistor 39K 1/4W J R814 Carbon Resistor (chip) 68K J R815 Carbon Resistor (chip) 10 J R816 Carbon Resistor 680 1/4W J R817 Carbon Resistor 820 1/4W J R818 Metal Film Resistor 1.8K 2W J R819 Carbon Resistor (chip) 22K J R820 Carbon Resistor (chip) 8.2K J R821 Carbon Resistor (chip) 68 J R822 Carbon Resistor 100 1/4W J R823 Carbon Resistor (chip) 5.6K J R824 Carbon Resistor 56K 1/4W J R825 Carbon Resistor (chip) 100K J R826 Carbon Resistor (chip) 5.6K J R827 Carbon Resistor (chip) 100K J R828 Carbon Resistor (chip) 47K J R829 Carbon Resistor (chip) 1M J R830 Carbon Resistor (chip) 1M J R831 Metal Film Resistor 27K 1W J R832 Metal Film Resistor 27K 1W J R834 Carbon Resistor 56 1/4W J R835 Carbon Resistor 680 1/4W J R836 Metal Film Resistor 1.8K 2W J R837 Carbon Resistor (chip) 10 J R838 Carbon Resistor (chip) 10 J R839 Carbon Resistor 820 1/4W J R840 Carbon Resistor 33 1/4W J R841 Solidr Resistor 3.3M 1/2U K R842 Solidr Resistor 3.3M 1/2U K R843 Carbon Resistor (chip) 68K J R844 Carbon Resistor (chip) 8.2K J R845 Carbon Resistor (chip) 68 J R846 Carbon Resistor (chip) 22K J R847 Carbon Resistor 10K 1/4W J R848 Carbon Resistor 10K 1/4W J R851 Metal Film Resistor 560 1W J R856 Metal Film Resistor 560 1W J R857 Flame Proof C. Resistor 1 1/4W J (FS) R859 Metal Film Resistor 2.2K 1W J R860 Carbon Resistor (chip) 100K J R861 Carbon Resistor (chip) 100K J R863 Carbon Resistor (chip) 10K J R864 Carbon Resistor (chip) 100K J R865 Carbon Resistor (chip) 56K J R867 Carbon Resistor (chip) 1M J AAX45980 AAX45980 AAX63710 AAX45980 AAX45980 AAX63720 AAX63720 AAX63710 AAX45980 AAX63710 AAX45980 AAX45980 AAX63720 AAX63710 AAX45980 AAX45980 AAX63120 AAX63730 AAX63120 AAX63740 AAX63730 AAX42650 AAX63150 AAX63750 AAX42720 AAX63760 AAX62840 AAX63150 AAX68740 AAX63770 AAX63780 AAX63790 AAX63800 AAX63810 AAX42790 AAX62870 AAX42650 AAX62920 AAX62870 AAX62920 AAX62800 AAX63120 AAX63120 AAX63730 AAX63730 AAX63740 AAX68740 AAX63780 AAX63150 AAX63150 AAX63770 AAX63750 AAX63830 AAX63830 AAX62840 AAX63800 AAX63810 AAX63790 AAX42610 AAX42610 AAX63840 AAX63840 AAX11950 AAX63860 AAX62920 AAX62920 AAX62880 AAX62920 AAX63820 AAX63120 * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * *www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com STAGEPAS 300 16 REF NO. PART NO. DESCRIPTION REMARKS QTY : New Parts RANK: Japan only RANK 部品名チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗不燃化カーボン抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗金属被膜抵抗カーボン抵抗カーボン抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗カーボン抵抗チップ抵抗カーボン抵抗カーボン抵抗チップ抵抗チップ抵抗チップ抵抗リレー電源トランス電源トランスポジスタポジスタＶＲシートＬＥＤホルダーチップセラコンマイラコンチップセラコンケミコンマイラコンチップセラコンケミコンケミコンケミコンマイラコンマイラコンチップセラコンチップセラコンチップセラコンチップセラコンマイラコンチップセラコンケミコンマイラコンチップセラコンケミコンケミコンケミコンマイラコンマイラコンチップセラコンチップセラコン R868 Carbon Resistor (chip) 56K J R869 Carbon Resistor (chip) 1K J R870 Carbon Resistor (chip) 10K J R871 Carbon Resistor (chip) 10K J R872 Carbon Resistor (chip) 560K J R874 Carbon Resistor (chip) 10K J -876 Carbon Resistor (chip) 10K J R877 Carbon Resistor (chip) 22K J R879 Flame Proof C. Resistor 1 1/4W J (FS) R888 Carbon Resistor (chip) 10K J R889 Carbon Resistor (chip) 1K J R892 Carbon Resistor (chip) 22K J R893 Carbon Resistor (chip) 4.7K J R894 Carbon Resistor (chip) 22K J R895 Carbon Resistor (chip) 4.7K J R897 Carbon Resistor (chip) 1K J R898 Carbon Resistor (chip) 1K J R900 Carbon Resistor (chip) 4.7K J R901 Metal Film Resistor 15 2W J R903 Carbon Resistor 56 1/4W J R904 Carbon Resistor 56 1/4W J R905 Carbon Resistor (chip) 10K J R906 Carbon Resistor (chip) 10K J R907 Carbon Resistor (chip) 47K J R908 Carbon Resistor (chip) 10K J R909 Carbon Resistor (chip) 10K J R910 Carbon Resistor (chip) 150K J R911 Carbon Resistor (chip) 10K J R912 Carbon Resistor 47K 1/4W J R913 Carbon Resistor (chip) 10K J R914 Carbon Resistor 47K 1/4W J R915 Carbon Resistor 47K 1/4W J R916 Carbon Resistor (chip) 56K J R917 Carbon Resistor (chip) 47K J R918 Carbon Resistor (chip) 10 J RY801 Relay PCJ-112D3M LF T1 Power Transformer T2 Power Transformer TH801 Positive Thermistor PTFM04BC471Q2N34B0 TH802 Positive Thermistor NTPDD8R0LDHB0 Circuit Board VR (6469-40) LED Holder C111 Ceramic Capacitor (chip) 100P 50V J C112 Mylar Capacitor 0.039 50V J C113 Ceramic Capacitor (chip) 47P 50V J C114 Electrolytic Cap. 10/50V C115 Mylar Capacitor 820P 50V J C116 Ceramic Capacitor (chip) 100P 50V J C117 Electrolytic Cap. 10/50V C119 Electrolytic Cap. 10/50V C123 Electrolytic Cap. 10/50V C127 Mylar Capacitor 0.1 50V J C128 Mylar Capacitor 0.1 50V J C131 Ceramic Capacitor (chip) 100P 50V J C132 Ceramic Capacitor (chip) 47P 50V J C146 Ceramic Capacitor (chip) 47P 50V J C211 Ceramic Capacitor (chip) 100P 50V J C212 Mylar Capacitor 0.039 50V J C213 Ceramic Capacitor (chip) 47P 50V J C214 Electrolytic Cap. 10/50V C215 Mylar Capacitor 820P 50V J C216 Ceramic Capacitor (chip) 100P 50V J C217 Electrolytic Cap. 10/50V C219 Electrolytic Cap. 10/50V C223 Electrolytic Cap. 10/50V C227 Mylar Capacitor 0.1 50V J C228 Mylar Capacitor 0.1 50V J C231 Ceramic Capacitor (chip) 100P 50V J C232 Ceramic Capacitor (chip) 47P 50V J AAX63820 AAX62810 AAX62880 AAX62880 AAX63870 AAX62880 AAX62880 AAX63790 AAX11950 AAX62880 AAX62810 AAX63790 AAX63880 AAX63790 AAX63880 AAX62810 AAX62810 AAX63880 AAX63890 AAX63740 AAX63740 AAX62880 AAX62880 AAX62800 AAX62880 AAX62880 AAX62860 AAX62880 AAX42720 AAX62880 AAX42720 AAX42720 AAX63820 AAX62800 AAX63150 AAX63900 AAX63910 AAX63910 AAX63920 AAX63930 AAX61900 AAX63940 AAX63000 AAX63950 AAX62720 AAX63360 AAX63960 AAX63000 AAX63360 AAX63360 AAX63360 AAX34520 AAX34520 AAX63000 AAX62720 AAX62720 AAX63000 AAX63950 AAX62720 AAX63360 AAX63960 AAX63000 AAX63360 AAX63360 AAX63360 AAX34520 AAX34520 AAX63000 AAX62720 * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com STAGEPAS 300 17 REF NO. PART NO. DESCRIPTION REMARKS QTY : New Parts RANK: Japan only RANK 部品名 AAX62720 AAX63000 AAX63950 AAX62720 AAX63360 AAX63960 AAX63000 AAX63360 AAX62720 AAX63000 AAX63950 AAX62720 AAX63360 AAX63960 AAX63000 AAX63360 AAX62720 AAX63950 AAX62720 AAX63360 AAX63960 AAX63000 AAX63360 AAX63360 AAX63950 AAX62720 AAX63360 AAX63000 AAX63960 AAX63000 AAX63000 AAX62720 AAX62720 AAX62710 AAX63360 AAX63970 AAX63970 AAX63950 AAX62720 AAX63360 AAX63960 AAX63000 AAX63360 AAX63360 AAX63950 AAX62720 AAX63360 AAX63000 AAX63000 AAX63960 AAX63000 AAX62720 AAX62720 AAX62710 AAX62710 AAX62730 AAX62730 AAX62730 AAX62730 AAX62730 AAX62730 AAX62730 AAX62730 AAX62730 AAX62730 AAX62730 AAX62730 AAX62730 AAX63360 AAX62730 チップセラコンチップセラコンマイラコンチップセラコンケミコンマイラコンチップセラコンケミコンチップセラコンチップセラコンマイラコンチップセラコンケミコンマイラコンチップセラコンケミコンチップセラコンマイラコンチップセラコンケミコンマイラコンチップセラコンケミコンケミコンマイラコンチップセラコンケミコンチップセラコンマイラコンチップセラコンチップセラコンチップセラコンチップセラコンチップセラコンケミコンケミコンケミコンマイラコンチップセラコンケミコンマイラコンチップセラコンケミコンケミコンマイラコンチップセラコンケミコンチップセラコンチップセラコンマイラコンチップセラコンチップセラコンチップセラコンチップセラコンチップセラコンチップセラコンチップセラコンチップセラコンチップセラコンチップセラコンチップセラコンチップセラコンチップセラコンチップセラコンチップセラコンチップセラコンチップセラコンチップセラコンケミコンチップセラコン C246 Ceramic Capacitor (chip) 47P 50V J C311 Ceramic Capacitor (chip) 100P 50V J C312 Mylar Capacitor 0.039 50V J C313 Ceramic Capacitor (chip) 47P 50V J C314 Electrolytic Cap. 10/50V C315 Mylar Capacitor 820P 50V J C316 Ceramic Capacitor (chip) 100P 50V J C317 Electrolytic Cap. 10/50V C346 Ceramic Capacitor (chip) 47P 50V J C411 Ceramic Capacitor (chip) 100P 50V J C412 Mylar Capacitor 0.039 50V J C413 Ceramic Capacitor (chip) 47P 50V J C414 Electrolytic Cap. 10/50V C415 Mylar Capacitor 820P 50V J C416 Ceramic Capacitor (chip) 100P 50V J C417 Electrolytic Cap. 10/50V C446 Ceramic Capacitor (chip) 47P 50V J C502 Mylar Capacitor 0.039 50V J C503 Ceramic Capacitor (chip) 47P 50V J C507 Electrolytic Cap. 10/50V C508 Mylar Capacitor 820P 50V J C509 Ceramic Capacitor (chip) 100P 50V J C510 Electrolytic Cap. 10/50V C512 Electrolytic Cap. 10/50V C513 Mylar Capacitor 0.039 50V J C514 Ceramic Capacitor (chip) 47P 50V J C515 Electrolytic Cap. 10/50V C517 Ceramic Capacitor (chip) 100P 50V J C519 Mylar Capacitor 820P 50V J C520 Ceramic Capacitor (chip) 100P 50V J C521 Ceramic Capacitor (chip) 100P 50V J C523 Ceramic Capacitor (chip) 47P 50V J C524 Ceramic Capacitor (chip) 47P 50V J C604 Ceramic Capacitor (chip) 1u 10V K C615 Electrolytic Cap. 10/50V C616 Electrolytic Cap. 4.7/50V C617 Electrolytic Cap. 4.7/50V C702 Mylar Capacitor 0.039 50V J C703 Ceramic Capacitor (chip) 47P 50V J C707 Electrolytic Cap. 10/50V C708 Mylar Capacitor 820P 50V J C709 Ceramic Capacitor (chip) 100P 50V J C710 Electrolytic Cap. 10/50V C712 Electrolytic Cap. 10/50V C713 Mylar Capacitor 0.039 50V J C714 Ceramic Capacitor (chip) 47P 50V J C715 Electrolytic Cap. 10/50V C717 Ceramic Capacitor (chip) 100P 50V J C718 Ceramic Capacitor (chip) 100P 50V J C719 Mylar Capacitor 820P 50V J C720 Ceramic Capacitor (chip) 100P 50V J C723 Ceramic Capacitor (chip) 47P 50V J C724 Ceramic Capacitor (chip) 47P 50V J C843 Ceramic Capacitor (chip) 1u 10V K C844 Ceramic Capacitor (chip) 1u 10V K C857 Ceramic Capacitor (chip) 0.01 50V K C860 Ceramic Capacitor (chip) 0.01 50V K C868 Ceramic Capacitor (chip) 0.01 50V K C869 Ceramic Capacitor (chip) 0.01 50V K C871 Ceramic Capacitor (chip) 0.01 50V K C872 Ceramic Capacitor (chip) 0.01 50V K C877 Ceramic Capacitor (chip) 0.01 50V K C878 Ceramic Capacitor (chip) 0.01 50V K C888 Ceramic Capacitor (chip) 0.01 50V K C890 Ceramic Capacitor (chip) 0.01 50V K C900 Ceramic Capacitor (chip) 0.01 50V K C902 Ceramic Capacitor (chip) 0.01 50V K C906 Ceramic Capacitor (chip) 0.01 50V K C907 Electrolytic Cap. 10/50V C908 Ceramic Capacitor (chip) 0.01 50V K * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * *www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com STAGEPAS 300 18 C909 Electrolytic Cap. 10/50V C915 Ceramic Capacitor (chip) 4.7/25V C916 Ceramic Capacitor (chip) 4.7/25V C921 Ceramic Capacitor (chip) 4.7/25V -924 Ceramic Capacitor (chip) 4.7/25V C931 Ceramic Capacitor (chip) 4.7/25V C932 Ceramic Capacitor (chip) 4.7/25V C935 Ceramic Capacitor (chip) 4.7/25V C936 Ceramic Capacitor (chip) 4.7/25V CN21 Connector Base Post 10P SHD106-1002A06 CN24 Connector Base Post 9P B9B-EH CN26 Connector Base Post 10P SHD106-1002A06 CN27 Connector Base Post 8P 53290-0810 CN31 Connector Base Post 8P 53290-0810 D101 LED Green SEL6410E D LF REVERB (CH 1) D102 LED Green SEL6710K D LF SPEECH/MUSIC D201 LED Green SEL6410E D LF REVERB (CH 2) D301 LED Green SEL6410E D LF REVERB (CH 3) D402 LED Green SEL6410E D LF REVERB (CH 4) D601 LED Red SEL6210R D LF LIMITER D602 LED Yellow SEL6710Y D LF +6 D603 LED Yellow SEL6710Y D LF +3 D604 LED Yellow SEL6710Y D LF 0 D605 LED Green SEL6410G D LF -6 D606 LED Green SEL6410G D LF -20 D607 LED Green SEL6410G D LF POWER D998 Carbon Resistor (chip) 0.00 J D999 Carbon Resistor (chip) 0.00 J IC102 IC (chip) NJM2068M-D TE1 OP AMP IC105 IC (chip) NJM2068M-D TE1 OP AMP IC106 IC (chip) NJM2068M-D TE1 OP AMP IC202 IC (chip) NJM2068M-D TE1 OP AMP IC203 IC (chip) NJM2068M-D TE1 OP AMP IC302 IC (chip) NJM2068M-D TE1 OP AMP IC402 IC (chip) NJM2068M-D TE1 OP AMP IC502 IC (chip) NJM2068M-D TE1 OP AMP IC503 IC (chip) NJM2068M-D TE1 OP AMP IC604 IC LB1407-E LF Level Meter IC702 IC (chip) NJM2068M-D TE1 OP AMP IC703 IC (chip) NJM2068M-D TE1 OP AMP Q601 Transistor (chip) 2SC2412K QRS T146 R124 Carbon Resistor (chip) 10K J R125 Carbon Resistor (chip) 10K J R126 Carbon Resistor (chip) 33K J R127 Carbon Resistor (chip) 10K J R128 Carbon Resistor (chip) 1K J R129 Carbon Resistor (chip) 10K J R130 Carbon Resistor (chip) 4.7K J R131 Carbon Resistor (chip) 5.6K J R132 Carbon Resistor (chip) 10K J R133 Carbon Resistor (chip) 3.9K J R134 Carbon Resistor (chip) 47K J R135 Carbon Resistor (chip) 330 J R137 Carbon Resistor (chip) 10K J R138 Carbon Resistor (chip) 1K J R139 Carbon Resistor (chip) 10K J R142 Carbon Resistor (chip) 330 J R143 Carbon Resistor (chip) 4.7K J R156 Carbon Resistor (chip) 10K J R157 Carbon Resistor (chip) 27K J R163 Carbon Resistor (chip) 15K J R165 Carbon Resistor (chip) 22K J R167 Carbon Resistor (chip) 12K J R168 Carbon Resistor (chip) 47K J R169 Carbon Resistor (chip) 15K J R171 Carbon Resistor (chip) 100K J R172 Carbon Resistor (chip) 1K J R173 Carbon Resistor (chip) 1K J R224 Carbon Resistor (chip) 10K J R225 Carbon Resistor (chip) 10K J REF NO. PART NO. DESCRIPTION REMARKS QTY : New Parts RANK: Japan only RANK 部品名 AAX63360 AAX63030 AAX63030 AAX63030 AAX63030 AAX63030 AAX63030 AAX63030 AAX63030 AAX63980 AAX63990 AAX63980 AAX63510 AAX63510 AAX64000 AAX69580 AAX64000 AAX64000 AAX64000 AAX64010 AAX64020 AAX64020 AAX64020 AAX64030 AAX64030 AAX64030 AAX64090 AAX64090 AAX62750 AAX62750 AAX62750 AAX62750 AAX62750 AAX62750 AAX62750 AAX62750 AAX62750 AAX68710 AAX62750 AAX62750 AAX45980 AAX62880 AAX62880 AAX62780 AAX62880 AAX62810 AAX62880 AAX63880 AAX62870 AAX62880 AAX63130 AAX62800 AAX64050 AAX62880 AAX62810 AAX62880 AAX64050 AAX63880 AAX62880 AAX64060 AAX62910 AAX63790 AAX64070 AAX62800 AAX62910 AAX62920 AAX62810 AAX62810 AAX62880 AAX62880 ケミコンチップセラコンチップセラコンチップセラコンチップセラコンチップセラコンチップセラコンチップセラコンチップセラコンコネクタ　１０Ｐコネクタ　　９Ｐコネクタ　１０Ｐコネクタ　　８Ｐコネクタ　　８ＰＬＥＤ　緑ＬＥＤ　緑ＬＥＤ　緑ＬＥＤ　緑ＬＥＤ　緑ＬＥＤ　赤ＬＥＤ　黄ＬＥＤ　黄ＬＥＤ　黄ＬＥＤ　緑ＬＥＤ　緑ＬＥＤ　緑チップ抵抗チップ抵抗ＩＣＩＣＩＣＩＣＩＣＩＣＩＣＩＣＩＣＩＣＩＣＩＣトランジスタチップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗 * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com STAGEPAS 300 19 REF NO. PART NO. DESCRIPTION REMARKS QTY : New Parts RANK: Japan only RANK 部品名 AAX62780 AAX62880 AAX62810 AAX62880 AAX63880 AAX62870 AAX62880 AAX63130 AAX62800 AAX64050 AAX62880 AAX62880 AAX63880 AAX62880 AAX64060 AAX62910 AAX63790 AAX64070 AAX62800 AAX62910 AAX62920 AAX62810 AAX62880 AAX62880 AAX62780 AAX62880 AAX62810 AAX62880 AAX63880 AAX62870 AAX62880 AAX63130 AAX62800 AAX64050 AAX62810 AAX62880 AAX62880 AAX62780 AAX62880 AAX62810 AAX62880 AAX63880 AAX62870 AAX62880 AAX63130 AAX62800 AAX64050 AAX62810 AAX62880 AAX62780 AAX62880 AAX63880 AAX62870 AAX62880 AAX63130 AAX62800 AAX62880 AAX62780 AAX62880 AAX63880 AAX62870 AAX62880 AAX63130 AAX62800 AAX62880 AAX62880 AAX64080 AAX62880 AAX62920 AAX62810 チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗 R226 Carbon Resistor (chip) 33K J R227 Carbon Resistor (chip) 10K J R228 Carbon Resistor (chip) 1K J R229 Carbon Resistor (chip) 10K J R230 Carbon Resistor (chip) 4.7K J R231 Carbon Resistor (chip) 5.6K J R232 Carbon Resistor (chip) 10K J R233 Carbon Resistor (chip) 3.9K J R234 Carbon Resistor (chip) 47K J R235 Carbon Resistor (chip) 330 J R237 Carbon Resistor (chip) 10K J R239 Carbon Resistor (chip) 10K J R243 Carbon Resistor (chip) 4.7K J R256 Carbon Resistor (chip) 10K J R257 Carbon Resistor (chip) 27K J R263 Carbon Resistor (chip) 15K J R265 Carbon Resistor (chip) 22K J R267 Carbon Resistor (chip) 12K J R268 Carbon Resistor (chip) 47K J R269 Carbon Resistor (chip) 15K J R271 Carbon Resistor (chip) 100K J R272 Carbon Resistor (chip) 1K J R324 Carbon Resistor (chip) 10K J R325 Carbon Resistor (chip) 10K J R326 Carbon Resistor (chip) 33K J R327 Carbon Resistor (chip) 10K J R328 Carbon Resistor (chip) 1K J R329 Carbon Resistor (chip) 10K J R330 Carbon Resistor (chip) 4.7K J R331 Carbon Resistor (chip) 5.6K J R332 Carbon Resistor (chip) 10K J R333 Carbon Resistor (chip) 3.9K J R334 Carbon Resistor (chip) 47K J R335 Carbon Resistor (chip) 330 J R372 Carbon Resistor (chip) 1K J R424 Carbon Resistor (chip) 10K J R425 Carbon Resistor (chip) 10K J R426 Carbon Resistor (chip) 33K J R427 Carbon Resistor (chip) 10K J R428 Carbon Resistor (chip) 1K J R429 Carbon Resistor (chip) 10K J R430 Carbon Resistor (chip) 4.7K J R431 Carbon Resistor (chip) 5.6K J R432 Carbon Resistor (chip) 10K J R433 Carbon Resistor (chip) 3.9K J R434 Carbon Resistor (chip) 47K J R435 Carbon Resistor (chip) 330 J R472 Carbon Resistor (chip) 1K J R501 Carbon Resistor (chip) 10K J R502 Carbon Resistor (chip) 33K J R503 Carbon Resistor (chip) 10K J R509 Carbon Resistor (chip) 4.7K J R510 Carbon Resistor (chip) 5.6K J R511 Carbon Resistor (chip) 10K J R512 Carbon Resistor (chip) 3.9K J R513 Carbon Resistor (chip) 47K J R514 Carbon Resistor (chip) 10K J R515 Carbon Resistor (chip) 33K J R516 Carbon Resistor (chip) 10K J R522 Carbon Resistor (chip) 4.7K J R523 Carbon Resistor (chip) 5.6K J R524 Carbon Resistor (chip) 10K J R525 Carbon Resistor (chip) 3.9K J R526 Carbon Resistor (chip) 47K J R527 Carbon Resistor (chip) 10K J R528 Carbon Resistor (chip) 10K J R612 Carbon Resistor (chip) 680 J R623 Carbon Resistor (chip) 10K J R624 Carbon Resistor (chip) 100K J R626 Carbon Resistor (chip) 1K J * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * *www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com STAGEPAS 300 20 REF NO. PART NO. DESCRIPTION REMARKS QTY : New Parts RANK: Japan only RANK 部品名 R629 Carbon Resistor (chip) 10K J R630 Carbon Resistor (chip) 10K J R632 Carbon Resistor (chip) 15K J R633 Carbon Resistor (chip) 120K J R634 Carbon Resistor (chip) 1K J -637 Carbon Resistor (chip) 1K J R638 Carbon Resistor (chip) 10K J R701 Carbon Resistor (chip) 10K J R702 Carbon Resistor (chip) 33K J R703 Carbon Resistor (chip) 10K J R709 Carbon Resistor (chip) 4.7K J R710 Carbon Resistor (chip) 5.6K J R711 Carbon Resistor (chip) 10K J R712 Carbon Resistor (chip) 3.9K J R713 Carbon Resistor (chip) 47K J R714 Carbon Resistor (chip) 10K J R715 Carbon Resistor (chip) 33K J R716 Carbon Resistor (chip) 10K J R722 Carbon Resistor (chip) 4.7K J R723 Carbon Resistor (chip) 5.6K J R724 Carbon Resistor (chip) 10K J R725 Carbon Resistor (chip) 3.9K J R726 Carbon Resistor (chip) 47K J R727 Carbon Resistor (chip) 10K J R728 Carbon Resistor (chip) 10K J R858 Carbon Resistor (chip) 22K J R862 Carbon Resistor (chip) 22K J R880 Carbon Resistor (chip) 0.00 J R883 Carbon Resistor (chip) 1K J -887 Carbon Resistor (chip) 1K J R890 Carbon Resistor (chip) 1.2K J R891 Carbon Resistor (chip) 1.2K J S102 Push Switch PS-22E85-L5.2 LF REVERB (CH 1) S103 Push Switch PS-42E85L LF SPEECH/MUSIC S202 Push Switch PS-22E85-L5.2 LF REVERB (CH 2) S302 Push Switch PS-22E85-L5.2 LF REVERB (CH 3) S402 Push Switch PS-22E85-L5.2 LF REVERB (CH 4) VR101 Rotary Variable Resistor 1B50KCC 50KB LF LOW (CH 1) VR102 Rotary Variable Resistor 1B50KCC 50KB LF HIGH (CH 1) VR103 Rotary Variable Resistor 15A20K 20KA LF LEVEL (CH 1) VR104 Rotary Variable Resistor 1B50K 50KBx2 LF MONITOR OUT VR105 Rotary Variable Resistor 1B50K 50KBx2 LF LEVEL (MASTER) VR201 Rotary Variable Resistor 1B50KCC 50KB LF LOW (CH 2) VR202 Rotary Variable Resistor 1B50KCC 50KB LF HIGH (CH 2) VR203 Rotary Variable Resistor 15A20K 20KA LF LEVEL (CH 2) VR301 Rotary Variable Resistor 1B50KCC 50KB LF LOW (CH 3) VR302 Rotary Variable Resistor 1B50KCC 50KB LF HIGH (CH 3) VR303 Rotary Variable Resistor 15A20K 20KA LF LEVEL (CH 3) VR401 Rotary Variable Resistor 1B50KCC 50KB LF LOW (CH 4) VR402 Rotary Variable Resistor 1B50KCC 50KB LF HIGH (CH 4) VR403 Rotary Variable Resistor 15A20K 20KA LF LEVEL (CH 4) VR501 Rotary Variable Resistor 1B50KCC 50KBx2 LF LOW (CH 5/6) VR502 Rotary Variable Resistor 1B50KCC 50KBx2 LF HIGH (CH 5/6) VR503 Rotary Variable Resistor 15A20K 20KAx2 LF LEVEL (CH 5/6) VR601 Rotary Variable Resistor 15A20K 20KA LF REVERB (CH 1-4) VR701 Rotary Variable Resistor 1B50KCC 50KBx2 LF LOW (CH 7/8) VR702 Rotary Variable Resistor 1B50KCC 50KBx2 LF HIGH (CH 7/8) VR703 Rotary Variable Resistor 15A20K 20KAx2 LF LEVEL (CH 7/8) Speaker HF TWEETER 2 Speaker LF WOOFER 2 AC Inlet M1910-C LF AC IN Switch JW-M12RKK POWER ON/OFF Power Amplifier Unit 100W UCD-S200 2 Fan 5010L12S NF2 LF Fan 4010L12S ND2 LF * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * AAX62880 AAX62880 AAX62910 AAX63160 AAX62810 AAX62810 AAX62880 AAX62880 AAX62780 AAX62880 AAX63880 AAX62870 AAX62880 AAX63130 AAX62800 AAX62880 AAX62780 AAX62880 AAX63880 AAX62870 AAX62880 AAX63130 AAX62800 AAX62880 AAX62880 AAX63790 AAX63790 AAX64090 AAX62810 AAX62810 AAX64100 AAX64100 AAX63180 AAX64110 AAX63180 AAX63180 AAX63180 AAX64120 AAX64120 AAX64130 AAX64140 AAX64140 AAX64120 AAX64120 AAX64130 AAX64120 AAX64120 AAX64130 AAX64120 AAX64120 AAX64130 AAX64160 AAX64160 AAX64150 AAX64130 AAX64160 AAX64160 AAX64150 AAX61620 AAX61650 AAX61850 AAX61860 AAX62070 AAX62020 AAX62040 チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗プッシュスイッチプッシュスイッチプッシュスイッチプッシュスイッチプッシュスイッチボリウムボリウムボリウムボリウムボリウムボリウムボリウムボリウムボリウムボリウムボリウムボリウムボリウムボリウムボリウムボリウムボリウムボリウムボリウムボリウムボリウムスピーカＨＦスピーカＬＦＡＣインレットシーソーＳＷパワーアンプユニットファンファン www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com STAGEPAS 300 BLOCK DIAGRAM（ブロックダイアグラム）� （ブロックダイアグラム）� STAGEPAS 300 STAGEPAS 300 BLOCK DIAGRAM 1 2 3 4 5 6 A B C D E F G H I STAGEPAS 300 [-61/-31dBu] [-51/-21dBu] L R [ - 26dBu] Lo: 100Hz (shelving) Hi: 10kHz (shelving) L L YSP 【正相】� [-8dBu] REVERB (CH1-4) OUT [-10dBV] (-8dBu) R L [+4dBu] R [-11dBu] Meter 5-Point : +12/+6/0/-6/-20dB (0dB:20dBu/MONO IN) [ - 8dBu] [ - 26dBu] 10dBdown Hi-Z(PAD OFF) [-51dBu] Lo-Z(PAD OFF) [-61dBu] Lo-Z(PAD ON) [-31dBu] LINE [-21dBu] Hi-Z(PAD ON) [-21dBu] MIC [-61dBu] EFFECT [-24dBu] MONITOR [-8dBu] MONITOR OUT [+4dBu] L R [ - 8dBu] [-26dBu] 【逆相】� I N ON side: MUSIC (LED lighting) 【ON側がMUSIC(LED点灯)】� SPEECH MUSIC (fc:80Hz) SPEAKER 100W [+30dBu] SPEAKER 20W [+23dBu] L [-21dBu] R [-21dBu] [-31dBu] SPEAKER [-8dBu] LIMITER LIMITER YSP AMP MODULE UCD-S200 (D-AMP) AMP MODULE UCD-S200 (D-AMP) 【過負荷：LEDは点滅】� YSProcessing CH1-4 CH5/6 CH7/8 +30dBu +20dBu +10dBu 0dBu -10dBu -20dBu -30dBu -40dBu -50dBu -60dBu +40dBu +30dBu +20dBu +10dBu 0dBu -10dBu -20dBu -30dBu -40dBu -50dBu -60dBu VR102,202 ,302,402 VR501 VR502 VR701 VR702 IC602 (16p) IC603 (8P) VR601 IC603 (8P) VR703 VR104 VR105 VR503 LEVEL LEVEL S103 D102 CH1: IC102 CH2: IC202 CH3: IC302 CH4: IC402 (8P) IC502 (8P) IC203 (8P) IC106 (8p) IC105 (8P) IC107 (8P) IC103 (8P) IC204 (8P) IC204 (8P) IC503 (8P) IC702 (8P) IC703 (8P) 5 7 2 7 2 7 2 7 7 5 5 2 7 1 2 3 3 5 11 2 6 2 9 15 1 2 6 7 REVERB LEVEL LOW HIGH LOW HIGH LOW HIGH 2-Stage EQ 2-Stage EQ 2-Stage EQ 2-Stage EQ 2-Stage EQ HA BA BA BA BA BA BA BA BA BA BA SPEECH MUSIC HPF HPF SUM SUM SUM 1 7 1 1 1 7 LEVEL (MASTER) BA BA BA BA BA BA JK204 JK104 JK103 LIMITER D601 POWERED SP R REC OUT POWERED SP L (MONO) Power Transformer T1 T2 IC801 (3P) IC803 (3P) Q806 D824 D825 IC805 (3P) REGULATOR +15V REGULATOR -15V REGULATOR +5V -15V -15V -15V VDR1 VDR2 +15V +15V +5V +5V B-15(-15V) B+15(+15V) B+5(+5V) +VB D812 D806 F1 S1 POWER ON/OFF AC IN C804 C808 D810 D819 D820 -VB 1 1 3 2 4 1 5 5 6 6 10 10 8 9 7 8 9 7 primary secondary L Lch Rch R -VB +VB VBR2 -VB +VB VBR1 DIGITAL EFFECT C909 B+15 B-15 B+15 B-15 B+15 B-15 B+15 B-15 B+15 B-15 B+15 B-15 B+15 B-15 +B15 B-15 B+15 B-15 B+15 B-15 B+15 B-15 B+15 B-15 B+5 B+5 B-15 B+15 B+15 B-15 B+15 B-15 B+15 B-15 Reversed phase Reversed phase Reversed phase (Over Load: LED flashing) B+5 (Rch) (Rch) (Lch) (Lch) 28CA1-STAGEPAS300 or R Speaker LF (WOOFER) Speaker HF (TWEETER) + + or NETWORK1 or or 100W/6ohms x 2 ERR ERR DRIVE Q814-823 +15V R901 RY801 TH802 JP801 *1 *1 JP801: J,U,C,V:Mount 4 3 D822 18V 18V 10V 10V Q807 18V 18V D809 D804 D830 D829 D814 PROTECTION 3 4 D808 ERR LED GND GND IC107 (8P) 5 6 7 IC103 (8P) 5 6 7 POWER D607 D602 D606 LEVEL METER IC604 BA Q601 A B A B B+15 1 4 7 8 4 B-15 B+15 8 8 4 4 Reversed phase MIC (Gain=35dB) LINE (Gain=5dB) IC105 (8P) 8 4 3 2 SPEECH MUSIC Reversed phase Reversed phase 6 8 4 2 1 1 5 1 5 1 5 2 1 5 7 VR101,201 ,301,401 VR103,203 ,303,403 8 4 8 IC502 (8P) 4 8 4 IC503 (8P) IC702 (8P) 4 8 4 IC703 (8P) CH1: IC102 CH2: IC202 CH3: IC302 CH4: IC402 (8P) Reversed phase Reversed phase Reversed phase Reversed phase IC203 (8P) IC106 (8p) NON-INV INV Reversed phase *1 L R EFFECT R527 R528 R727 R728 *2 1 5 *3 CH1: R124 CH2: R224 CH3: R324 CH4: R424 *1 CH1: R129 CH2: R229 CH3: R329 CH4: R429 *2 CH1: S102 CH2: S202 CH3: S303 CH4: S402 *3 CH1: D101 CH2: D201 CH3: D301 CH4: D401 *4 *4 R137 R237 C907 C917 C918 CH1: R136 CH2: R236 CH3: R336 CH4: R436 *5 *5 14-12 10 8 B-15 B+15 C933 C934 Power Amplifier Unit Speaker LF (WOOFER) Speaker HF (TWEETER) + + + + FAN FAN CN1(2P) CN3(2P) :Normal phase Normal phase Normal phase Normal phase Normal phase Normal phase Normal phase :Reversed phase Normal phase Normal phase Normal phase Normal phase Normal phase Normal phase Normal phase Normal phase Normal phase Normal phase Normal phase Normal phase INPUT VR FILTER FILTER CN25(10P) CN27(8P) CN28(8P) CN31(8P) CN32(8P) CN22(10P) CN2(2P) CN21(10P) CN24(9P) CN19(9P) CN5(9P) CN7(9P) CN9(4P) JK105 JK205 JK206 JK106 CN8(2P) CN11(2P) CN10(2P) CN15(2P) CN6(8P) CN4(8P) CN26(10P) JK102,202 ,302,402 JK501 JK502 JK503 IC701 (8P) IC501 (8P) CH1,2: IC101 CH3,4: IC201 JK101,201 ,301,401 7 1 3 5 7 1 3 5 2,6 3,5 1,7 MONITOR OUT INPUT POWER PA PA JACK2 JACK1A JACK1A NETWORK1 NETWORK2 NETWORK2 JACK1B JACK1B NETWORK NETWORK P12(P6) P11 (P5) P10 (P4) P9 (P3) P6(P12) P5 (P11) P4 (P10) P3 (P9) (JK206) (JK106) (CN11) (CN15) (CN8) (CN10) P14 P13 P15 P16 1100(9P) 1101(8P) 1101(8P) 1100(9P) LINE FILTER SWITCHING CIRCUIT (1/2) (2/2) 1 2 3 R106 R107 8 4 8 4 4 8 IC501 (8P) IC701 (8P) 安全上の注意� 印の部品は、安全を維持するために重要な部品です。� 交換する場合は、安全のため必ず指定の部品をご使用ください。� WARNING Components having special characteristics are marked and must be replaced with parts having specification equal to those originally installed. w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com A B C D E F G H I 1 2 3 4 5 6 STAGEPAS 300 CIRCUIT DIAGRAM 1/5 (POWER (1/2) ) STAGEPAS 300 STAGEPAS 300 STAGEPAS 300 CIRCUIT DIAGRAM 1/5 (POWER (1/2) ) : Flame Proof C. Resistor（不燃化カーボン抵抗）� : not installed（未実装）� : Mylar Capacitor（マイラーコンデンサー）� Destination J U, C V A B H W K O AAX68580 AAX68590 AAX68590 AAX68600 AAX68610 AAX68600 AAX68600 AAX68600 AAX69560 KX1000p/250V KX1000p/250V KX1000p/250V KX470p/250V KX470p/250V KX470p/250V KX470p/250V KX470p/250V KX470p/250V AC100V 50/60Hz AC120V 60Hz AC120V 60Hz AC240V 50Hz AC230V 50Hz AC230V 50Hz AC230V 50Hz AC220V 60Hz AC220V 60Hz 0.47uF/250V 0.47uF/250V 0.47uF/250V 0.22F/250V 0.22F/250V 0.22F/250V 0.22F/250V 0.22F/250V 0.22F/250V 6.3A 125V 6.3A 125V 6.3A 125V T4AH 250V T4AH 250V T4AH 250V T4AH 250V T4AH 250V T4AH 250V Mount Mount Mount Non Non Non Non Non Non AC Cord F1 C831, 832 C837 JP801 Power Supply POWER (1/2) Power Transformer to Page 2/5: A-2 to Page 2/5: A-2 to Page 2/5: B-2 to Page 2/5: B-2 to Page 2/5: B-2 to Page 2/5: B-2 to Page 2/5: B-2 to Page 2/5: G-3 to Page 2/5: G-3 to Page 2/5: A-2 to Page 2/5: A-2 to Page 2/5: A-2 to Page 2/5: E-3 to Page 2/5: A-2 REGULATOR +15V REGULATOR –15V REGULATOR +5V ZA1E5A00104 4 RBV-404 (AAX63570) DIODE STACK 4.0A 400V POWER: D806 DIODE STACK 10A 200V POWER: D809,822 10DL2CZ47A (AAX63580) 1 1 2 3 4 3 2 1: ANODE 2: ANODE 3: CATHODE 1 2 3 REGULATOR +15V POWER: IC801 KIA7815API (AAX63640) 1 2 3 3: OUTPUT 2: COMMON 1: INPUT REGULATOR -15V POWER: IC803 KIA7915PI (AAX63660) 1 2 3 3: OUTPUT 2: COMMON 1: INPUT REGULATOR +5V POWER: IC805 KIA78M05PI (AAX63670) 1 2 3 3: OUTPUT 2: COMMON 1: INPUT Note: See parts list for details of circuit board component parts. 注: シート部品詳細は、パーツリストをご参照ください。� 安全上の注意� 印の部品は、安全を維持するために重要な部品です。� 交換する場合は、安全のため必ず指定の部品をご使用ください。� WARNING Components having special characteristics are marked and must be replaced with parts having specification equal to those originally installed. Power Transformer POWER ON/OFF AC IN Switching Controller Primary Secondary Primary Secondary Switching Controller w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 1 2 3 4 5 6 A B C D E F G H I STAGEPAS 300 STAGEPAS 300 STAGEPAS 300 CIRCUIT DIAGRAM 2/5 (JACK1A, JACK1B, JACK2, NETWORK1, NETWORK2, POWER (2/2) ) STAGEPAS 300 CIRCUIT DIAGRAM 2/5 (JACK1A, JACK1B, JACK2, NETWORK1, NETWORK2, POWER (2/2) ) POWER (2/2) 安全上の注意� 印の部品は、安全を維持するために重要な部品です。� 交換する場合は、安全のため必ず指定の部品をご使用ください。� WARNING Components having special characteristics are marked and must be replaced with parts having specification equal to those originally installed. from Page 1/5: H-2 from Page 1/5: H-2 from Page 1/5: H-4 from Page 1/5: H-4 from Page 1/5: H-4 to VR-CN24 (Page 4/5: A-5) from Page 1/5: H-3 from Page 1/5: H-1 from Page 1/5: H-1 from Page 1/5: H-3 from Page 1/5: H-3 from Page 1/5: H-3 from Page 1/5: H-2 from Page 1/5: H-2 from Page 1/5: C-3 Speaker LF (WOOFER) Speaker HF (TWEETER) Speaker LF (WOOFER) Speaker HF (TWEETER) ZA1E5A00203 3 ZA1E5A00203 3 ZA1E5A00203 3 ZA1E5A00203 3 ZA1E5A00203 3 ZA1E5A00203 3 NETWORK2 NETWORK1 JACK1B or or NETWORK1 or JACK1A JACK1A or JACK1B JACK2 NETWORK2 RED BLACK BLUE YELLOW RED BLACK BLUE WHITE RED BLACK BLUE YELLOW R L Power Amplifier Unit 1101 1100 1101 1100 Power Amplifier Unit Note: See parts list for details of circuit board component parts. 注: シート部品詳細は、パーツリストをご参照ください。� : not installed（未実装）� w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com STAGEPAS 300 CIRCUIT DIAGRAM 3/5 (INPUT) A B C D E F G H I 1 2 3 4 5 6 STAGEPAS 300 CIRCUIT DIAGRAM 3/5 (INPUT) STAGEPAS 300 STAGEPAS 300 POWERED SP R POWERED SP L (MONO) L R L L R R to VR-CN26 (Page 4/5: A-2) to VR-CN21 (Page 4/5: E-6) +15V –15V MIC LINE MIC LINE MIC LINE MIC LINE Note: See parts list for details of circuit board component parts. 注: シート部品詳細は、パーツリストをご参照ください。� ZA1E5A00305 5 INPUT CH7/8 CH5/6 CH1 CH2 CH3 CH4 OP AMP OP AMP OP AMP OP AMP OP AMP OP AMP MIC LINE MIC LINE MIC LINE MIC LINE : not installed（未実装）� 2/2 1/2 2/2 1/2 NJM2068M NJM2068M 1/2 NJM2068M 2/2 NJM2068M 1/2 NJM2068M 2/2 NJM2068M w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 1 2 3 4 5 6 A B C D E F G H I STAGEPAS 300 STAGEPAS 300 STAGEPAS 300 CIRCUIT DIAGRAM 4/5 (VR) STAGEPAS 300 CIRCUIT DIAGRAM 4/5 (VR) ON OFF ZA1E5A00404 4 Note: See parts list for details of circuit board component parts. 注: シート部品詳細は、パーツリストをご参照ください。� VR OP AMP OP AMP CH1 CH 5/6 CH 7/8 CH2 CH3 CH4 LOW LEVEL OP AMP OP AMP OP AMP OP AMP OP AMP OP AMP OP AMP LEVEL LEVEL REVERB (CH1~4) LEVEL LEVEL MONITOR OUT SPEECH MUSIC MONITOR OUT REVERB LEVEL REVERB LEVEL REVERB LEVEL LEVEL (MASTER) LIMITER REVERB LOW LOW LOW HIGH LOW LOW LOW LOW HIGH HIGH HIGH HIGH HIGH HIGH HIGH OP AMP OP AMP AC/DC Voltage Level Meter to INPUT-CN25 (Page 3/5: E-2) to FILTER-CN32 (Page 5/5: C-5) to POWER-CN19 (Page 2/5: A-3) to INPUT-CN22 (Page 3/5: E-4) to FILTER-CN28 (Page 5/5: E-5) : not installed（未実装）� : Mylar Capacitor（マイラーコンデンサー）� 1/2 2/2 NJM2068M 1/2 2/2 NJM2068M 1/2 2/2 NJM2068M 1/2 2/2 NJM2068M 1/2 2/2 NJM2068M 1/2 2/2 NJM2068M 1/2 2/2 NJM2068M 1/2 2/2 NJM2068M 1/2 2/2 NJM2068M 2/2 1/2 NJM2068M 2/2 1/2 NJM2068M w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com A B C D E F G H I 1 2 3 4 5 6 STAGEPAS 300 CIRCUIT DIAGRAM 5/5 (FILTER) STAGEPAS 300 STAGEPAS 300 STAGEPAS 300 CIRCUIT DIAGRAM 5/5 (FILTER) : not installed（未実装）� : Mylar Capacitor（マイラーコンデンサー）� 5.6k 1u 1u 47k 47p FILTER Note: See parts list for details of circuit board component parts. 注: シート部品詳細は、パーツリストをご参照ください。� to VR-CN27(Page 4/5: H-1) to VR-CN31(Page 4/5: A-5) ZA1E5A00505 5 OP AMP OP AMP OP AMP OP AMP OP AMP OP AMP OP AMP OP AMP DIGITAL ECHO 2/2 1/2 NJM2068M NJM2068M 2/2 1/2 2/2 NJM2068M NJM2068M NJM2068M NJM2068M 1/2 1/2 NJM2068M 2/2 NJM2068M w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com
