IF-SPEAKER-12图纸

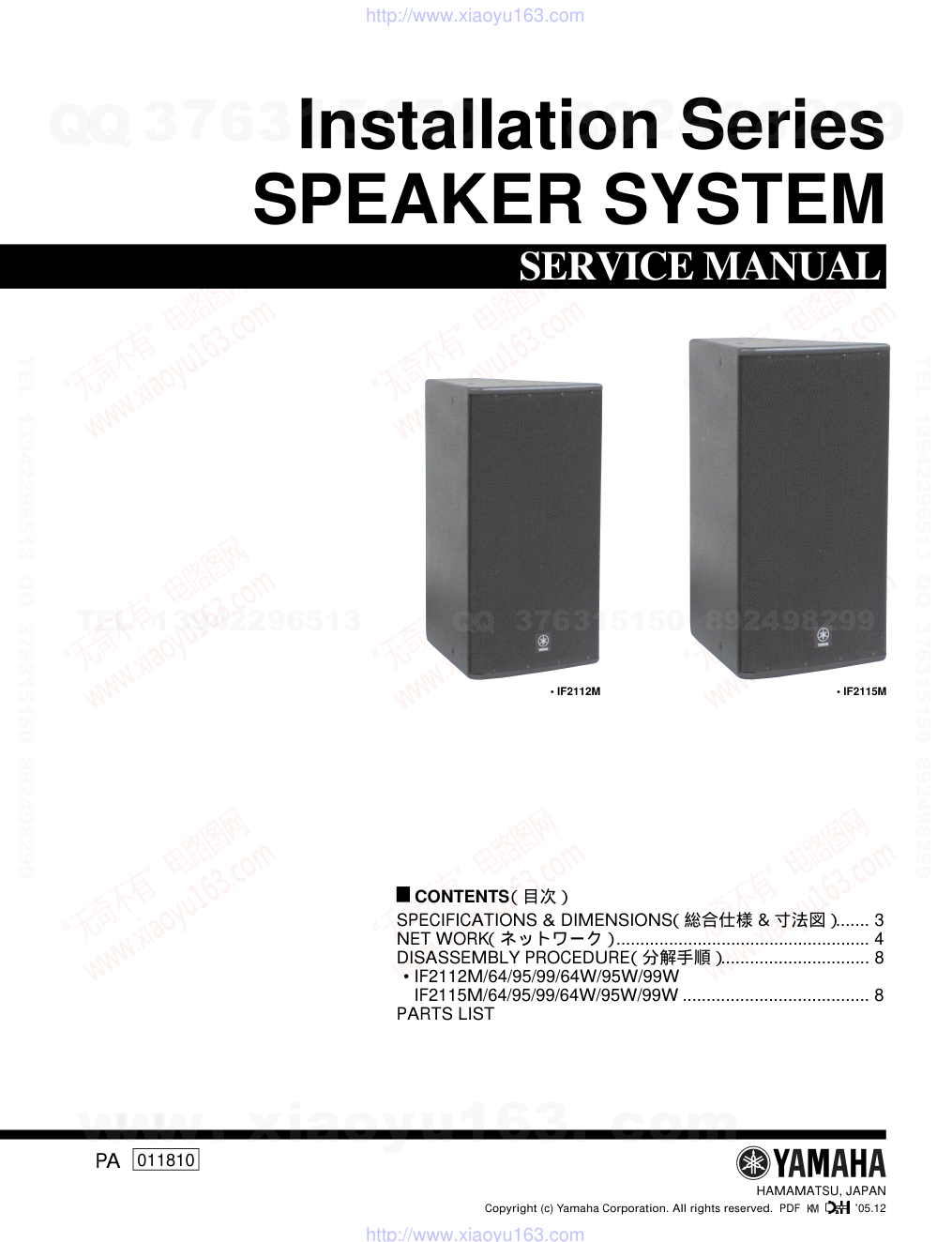

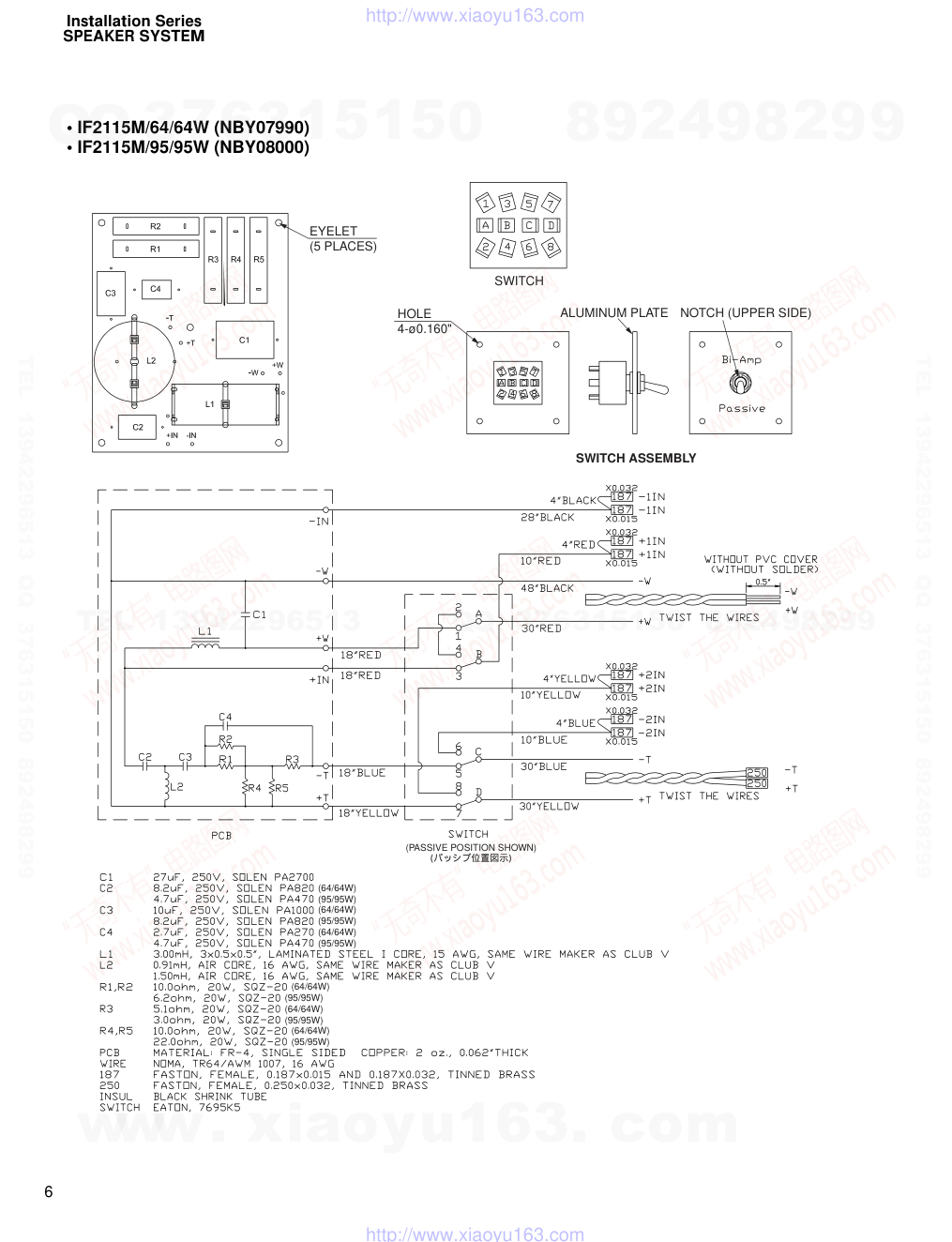

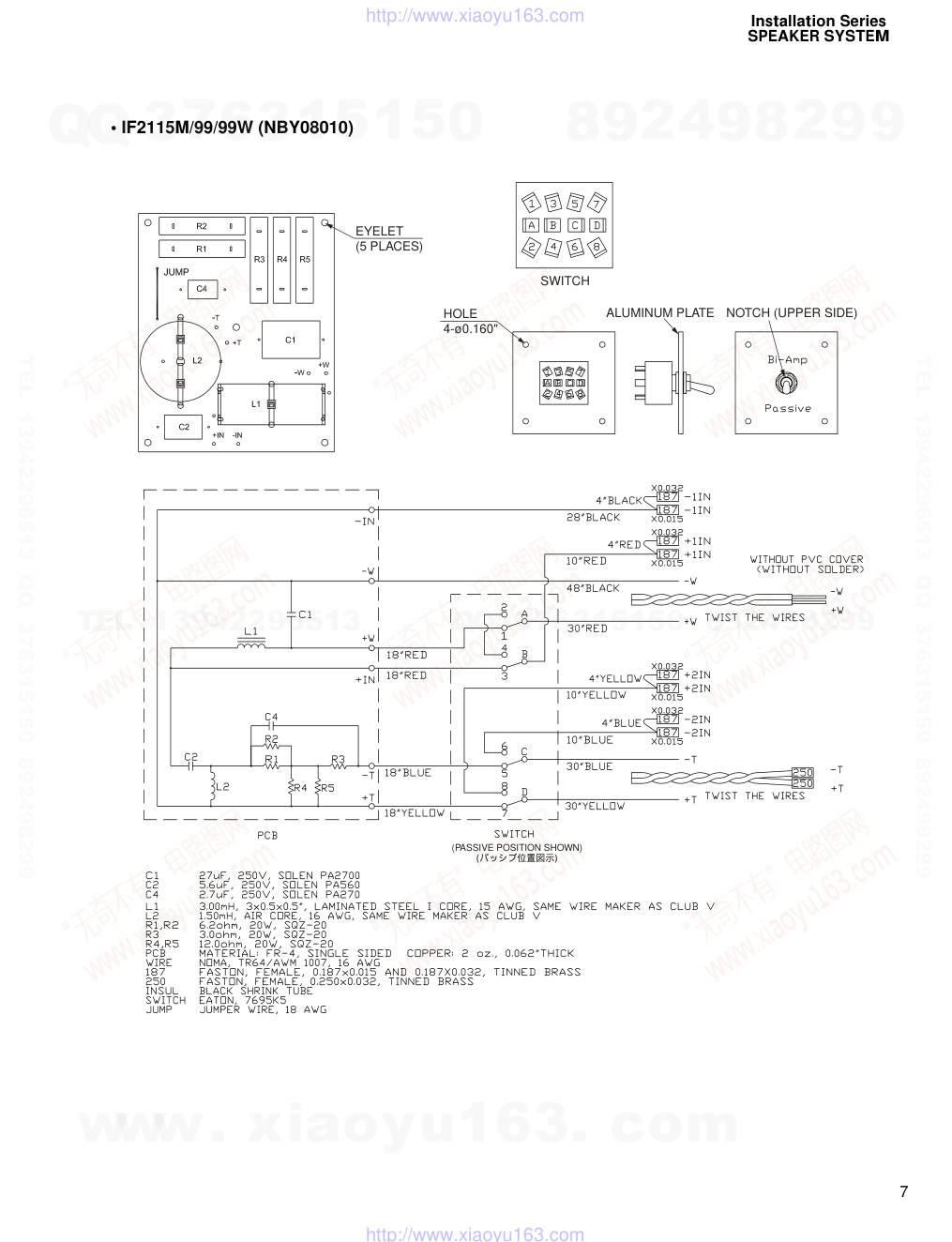

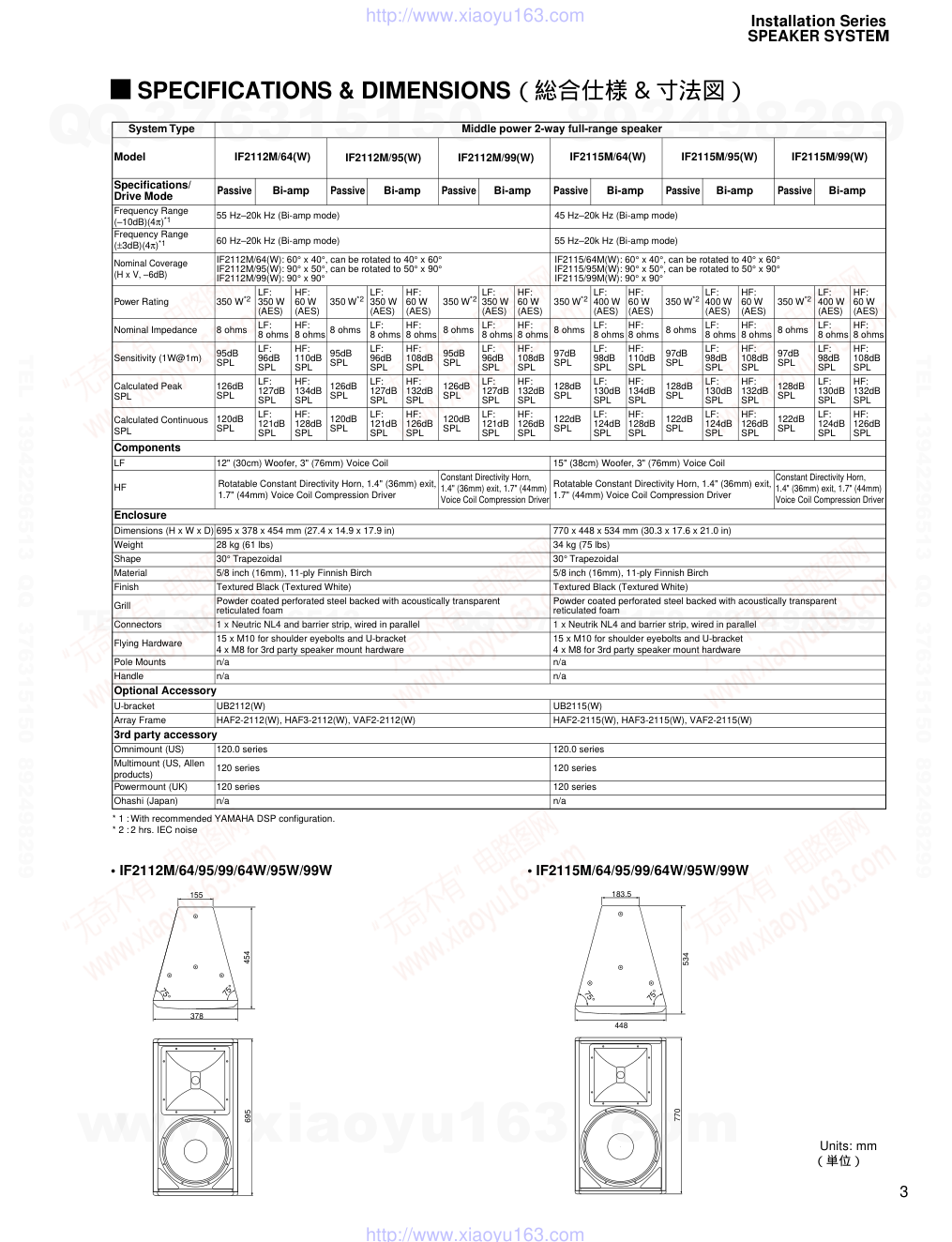

CONTENTS SERVICE MANUAL SPECIFICATIONS & DIMENSIONS ....... 3 NET WORK ..................................................... 4 DISASSEMBLY PROCEDURE ............................... 8 • IF2112M/64/95/99/64W/95W/99W IF2115M/64/95/99/64W/95W/99W ....................................... 8 PARTS LIST Copyright (c) Yamaha Corporation. All rights reserved. PDF ’05.12 HAMAMATSU, JAPAN Installation Series SPEAKER SYSTEM • IF2112M • IF2115M PA 011810 （総合仕様 & 寸法図） （ネットワーク） （分解手順） （目次） www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com Installation Series SPEAKER SYSTEM 2 WARNING Components having special characteristics are marked and must be replaced with parts having specification equal to those originally installed. IMPORTANT NOTICE This manual has been provided for the use of authorized Yamaha Retailers and their service personnel. It has been assumed that basic service procedures inherent to the industry, and more specifically Yamaha Products, are already known and understood by the users, and have therefore not been restated. WARNING : Failure to follow appropriate service and safety procedures when servicing this product may result in personal injury, destruction of expensive components and failure of the product to perform as specified. For these reasons, we advise all Yamaha product owners that all service required should be performed by an authorized Yamaha Retailer or the appointed service representative. IMPORTANT : This presentation or sale of this manual to any individual or firm does not constitute authorization certification, recognition of any applicable technical capabilities, or establish a principal-agent relationship of any form. The data provided is belived to be accurate and applicable to the unit(s) indicated on the cover. The research engineering, and service departments of Yamaha are continually striving to improve Yamaha products. Modifications are, therefore, inevitable and changes in specification are subject to change without notice or obligation to retrofit. Should any discrepancy appear to exist, please contact the distributor’s Service Division. WARNING : Static discharges can destroy expensive components. Discharge any static electricity your body may have accumulated by grounding yourself to the ground bus in the unit (heavy gauge black wires connect to this bus.) IMPORTANT : Turn the unit OFF during disassembly and parts replacement. Recheck all work before you apply power to the unit. WARNING: CHEMICAL CONTENT NOTICE! The solder used in the production of this product contains LEAD. In addition, other electrical/electronic and/or plastic (Where applicable) components may also contain traces of chemicals found by the California Health and Welfare Agency (and possibly other entities) to cause cancer and/or birth defects or other reproductive harm. DO NOT PLACE SOLDER, ELECTRICAL/ELECTRONIC OR PLASTIC COMPONENTS IN YOUR MOUTH FOR ANY REASON WHAT SO EVER! Avoid prolonged, unprotected contact between solder and your skin! When soldering, do not inhale solder fumes or expose eyes to solder/ flux vapor! If you come in contact with solder or components located inside the enclosure of this product, wash your hands before handling food. 印の商品は、安全を維持するために重要な部品です。交換する場合は、安全のために必ず指定の部品をご使用ください。 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com Installation Series SPEAKER SYSTEM 3 SPECIFICATIONS & DIMENSIONS（総合仕様 & 寸法図） Units: mm （単位） • IF2112M/64/95/99/64W/95W/99W • IF2115M/64/95/99/64W/95W/99W * 1 : With recommended YAMAHA DSP configuration. * 2 : 2 hrs. IEC noise System Type Middle power 2-way full-range speaker Model IF2112M/64(W) IF2112M/95(W) IF2112M/99(W) IF2115M/64(W) IF2115M/95(W) IF2115M/99(W) Specifications/ Drive Mode Passive Bi-amp Passive Bi-amp Passive Bi-amp Passive Bi-amp Passive Bi-amp Passive Bi-amp Frequency Range (–10dB)(4π)*1 55 Hz–20k Hz (Bi-amp mode) 45 Hz–20k Hz (Bi-amp mode) Frequency Range (±3dB)(4π)*1 60 Hz–20k Hz (Bi-amp mode) 55 Hz–20k Hz (Bi-amp mode) Nominal Coverage (H x V, –6dB) IF2112M/64(W): 60° x 40°, can be rotated to 40° x 60° IF2112M/95(W): 90° x 50°, can be rotated to 50° x 90° IF2112M/99(W): 90° x 90° IF2115/64M(W): 60° x 40°, can be rotated to 40° x 60° IF2115/95M(W): 90° x 50°, can be rotated to 50° x 90° IF2115/99M(W): 90° x 90° Power Rating 350 W*2 LF: 350 W (AES) HF: 60 W (AES) 350 W*2 LF: 350 W (AES) HF: 60 W (AES) 350 W*2 LF: 350 W (AES) HF: 60 W (AES) 350 W*2 LF: 400 W (AES) HF: 60 W (AES) 350 W*2 LF: 400 W (AES) HF: 60 W (AES) 350 W*2 LF: 400 W (AES) HF: 60 W (AES) Nominal Impedance 8 ohms LF: 8 ohms HF: 8 ohms 8 ohms LF: 8 ohms HF: 8 ohms 8 ohms LF: 8 ohms HF: 8 ohms 8 ohms LF: 8 ohms HF: 8 ohms 8 ohms LF: 8 ohms HF: 8 ohms 8 ohms LF: 8 ohms HF: 8 ohms Sensitivity (1W@1m) 95dB SPL LF: 96dB SPL HF: 110dB SPL 95dB SPL LF: 96dB SPL HF: 108dB SPL 95dB SPL LF: 96dB SPL HF: 108dB SPL 97dB SPL LF: 98dB SPL HF: 110dB SPL 97dB SPL LF: 98dB SPL HF: 108dB SPL 97dB SPL LF: 98dB SPL HF: 108dB SPL Calculated Peak SPL 126dB SPL LF: 127dB SPL HF: 134dB SPL 126dB SPL LF: 127dB SPL HF: 132dB SPL 126dB SPL LF: 127dB SPL HF: 132dB SPL 128dB SPL LF: 130dB SPL HF: 134dB SPL 128dB SPL LF: 130dB SPL HF: 132dB SPL 128dB SPL LF: 130dB SPL HF: 132dB SPL Calculated Continuous SPL 120dB SPL LF: 121dB SPL HF: 128dB SPL 120dB SPL LF: 121dB SPL HF: 126dB SPL 120dB SPL LF: 121dB SPL HF: 126dB SPL 122dB SPL LF: 124dB SPL HF: 128dB SPL 122dB SPL LF: 124dB SPL HF: 126dB SPL 122dB SPL LF: 124dB SPL HF: 126dB SPL Components LF 12" (30cm) Woofer, 3" (76mm) Voice Coil 15" (38cm) Woofer, 3" (76mm) Voice Coil HF Rotatable Constant Directivity Horn, 1.4" (36mm) exit, 1.7" (44mm) Voice Coil Compression Driver Constant Directivity Horn, 1.4" (36mm) exit, 1.7" (44mm) Voice Coil Compression Driver Constant Directivity Horn, 1.4" (36mm) exit, 1.7" (44mm) Voice Coil Compression Driver Rotatable Constant Directivity Horn, 1.4" (36mm) exit, 1.7" (44mm) Voice Coil Compression Driver Enclosure Dimensions (H x W x D) 695 x 378 x 454 mm (27.4 x 14.9 x 17.9 in) 770 x 448 x 534 mm (30.3 x 17.6 x 21.0 in) Weight 28 kg (61 lbs) 34 kg (75 lbs) Shape 30° Trapezoidal 30° Trapezoidal Material 5/8 inch (16mm), 11-ply Finnish Birch 5/8 inch (16mm), 11-ply Finnish Birch Finish Textured Black (Textured White) Textured Black (Textured White) Grill Powder coated perforated steel backed with acoustically transparent reticulated foam Powder coated perforated steel backed with acoustically transparent reticulated foam Connectors 1 x Neutric NL4 and barrier strip, wired in parallel 1 x Neutrik NL4 and barrier strip, wired in parallel Flying Hardware 15 x M10 for shoulder eyebolts and U-bracket 4 x M8 for 3rd party speaker mount hardware 15 x M10 for shoulder eyebolts and U-bracket 4 x M8 for 3rd party speaker mount hardware Pole Mounts n/a n/a Handle n/a n/a Optional Accessory U-bracket UB2112(W) UB2115(W) Array Frame HAF2-2112(W), HAF3-2112(W), VAF2-2112(W) HAF2-2115(W), HAF3-2115(W), VAF2-2115(W) 3rd party accessory Omnimount (US) 120.0 series 120.0 series Multimount (US, Allen products) 120 series 120 series Powermount (UK) 120 series 120 series Ohashi (Japan) n/a n/a 695 155 75° 75° 378 454 75° 75° 183.5 448 534 770 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com Installation Series SPEAKER SYSTEM 4 NETWORK（ネットワーク） • IF2112M/64/64W (NBY08020) • IF2112M/95/95W (NBY08030) EYELET (5 PLACES) SWITCH HOLE 4-ø0.160" ALUMINUM PLATE NOTCH (UPPER SIDE) (PASSIVE POSITION SHOWN) (パッシブ位置図示) (64/64W) (95/95W) (64/64W) (95/95W) (64/64W) (95/95W) (64/64W) (95/95W) (64/64W) (95/95W) www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com Installation Series SPEAKER SYSTEM 5 • IF2112M/99/99W (NBY08040) EYELET (5 PLACES) SWITCH HOLE 4-ø0.160" ALUMINUM PLATE NOTCH (UPPER SIDE) SWITCH ASSEMBLY (PASSIVE POSITION SHOWN) (パッシブ位置図示) www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com Installation Series SPEAKER SYSTEM 6 EYELET (5 PLACES) SWITCH HOLE 4-ø0.160" ALUMINUM PLATE NOTCH (UPPER SIDE) SWITCH ASSEMBLY (PASSIVE POSITION SHOWN) (パッシブ位置図示) (64/64W) (95/95W) (64/64W) (95/95W) (64/64W) (95/95W) (64/64W) (95/95W) (64/64W) (95/95W) (64/64W) (95/95W) • IF2115M/64/64W (NBY07990) • IF2115M/95/95W (NBY08000) www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com Installation Series SPEAKER SYSTEM 7 • IF2115M/99/99W (NBY08010) EYELET (5 PLACES) SWITCH HOLE 4-ø0.160" ALUMINUM PLATE NOTCH (UPPER SIDE) (PASSIVE POSITION SHOWN) (パッシブ位置図示) www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com Installation Series SPEAKER SYSTEM 8 1. ウーファー（所要時間：約3分） 1-1. [428]のネジ 8本を外して、グリル Ass’ y を外しま す。（写真 1） 1-2. [402]のネジ8本を外して、ウーファーを外します。 （写真 2） 2. ホーンドライバーAss’ y（所要時間：約3分） 2-1. グリル Ass'y を外します。（1-1 項参照） 2-2. [382]のネジ8本を外して、ホーンドライバーAss’ y を外します。（写真 2） 2-3. ホーン 2-3-1. [ A] の六角ナット 4 本を外して、ドライバーから ホーンを外します。（写真 3） 2-4. ダイヤフラム Ass’ y 2-4-1. [B]の六角穴付きボルト 4本を外して、ドライバー からダイヤフラム Ass’ y を外します。（写真 4） DISASSEMBLY PROCEDURE • IF2112M/64/95/99/64W/95W/99W • IF2115M/64/95/99/64W/95W/99W 1. Woofer (Time required: About 3 minutes) 1-1. Remove the eight (8) screws marked [428]. The grille assembly can then be removed. (Photo 1) 1-2. Remove the eight (8) screws marked [402]. The woofer can then be removed. (Photo 2) 2. Horn-HF Driver Assembly (Time required: About 3 minutes) 2-1. Remove the grille assembly. (See procedure 1-1) 2-2. Remove the eight (8) screws marked [382]. The horn-HF driver assembly can then be removed. (Photo 2) 2-3. Horn 2-3-1. Remove the four (4) hexagonal nuts marked [A]. The horn can then be removed from the driver. (Photo 3) 2-4. Diaphragm Assembly 2-4-1. Remove the four (4) hexagon socket head bolts marked [B]. The diaphragm assembly can then be removed from the driver. (Photo 4) IF2112M/64/95/99, IF2115M/64/95/99 [428]: Truss Head SM Screw #5 X 5/8 BLK (ETAF1030) IF2112M/64W/95W/99W, IF2115M/64W/95W/99W [428]: Truss Head SM Screw #5 X 5/8 IVORY (ETAF1020) (Photo 1) (Photo 2) [382]: Pan Head Screw #10-32 X 1 BLK (EKY01000) [402]: Pan Head Screw #10-32 X 1 BLK (EKY01000) * This Photograph shows the IF2112M/64. * This Photograph shows the IF2112M/64. [428] [428] Grille Assembly （グリルAss'y）� [382] [382] [402] [402] [402] [382] Horn-HF driver assembly Woofer （ホーンドライバーAss'y）� （ウーファー）� （分解手順） (写真1) (写真2) （ナベ小ネジ） （ナベ小ネジ） （トラスSMネジ） （トラスSMネジ） （この写真は、IF2112M/64 です。） （この写真は、IF2112M/64 です。） www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com Installation Series SPEAKER SYSTEM 9 (Photo 3) (Photo 4) (Photo 5) [301c]: Flat Head Screw #4-40 X 1/2 ZBL (EFME0830) [301d]:Hex Nylok Nut #4-40 (EKY01540) [301f]: Pan Head Screw #6-32 X 3/4ZN SIL (EPMG1220) [301g]:Kep Nut #6-32 SIL (EKY00940) * This Photograph shows the IF2112M/64. * This Photograph shows the IF2112M/64. [A] Horn Driver （ホーン）� （ドライバー）� [B] Diaphragm assembly Horn-HF driver assembly （ダイヤフラムAss'y）� （ホーンドライバーAss'y）� 3. Network (Time required: About 5 minutes) 3-1. Remove the woofer. (See procedure 1) 3-2. Remove the horn-HF driver assembly. (See procedure 2) 3-3. Remove the five (5) screws marked [331] from the network and four (4) screws marked [334] from the switch. The network and switch can then be removed. (Photo 5) * When replacing the network or switch, replace the network and the switch in combination. 4. Input panel (Time required: About 5 minutes) 4-1. Remove the woofer. (See procedure 1) 4-2. Remove the four (4) screws marked [303]. The input panel assembly can then be removed. (Photo 5) 4-3. Barrier Strip-4 4-3-1. Remove the two (2) screws marked [301f] and two (2) Kep nuts marked [301g]. The barrier strip-4 can then be removed from the input panel. (Photo 5) 4-4. Neutrik NL4MP 4-4-1. Remove the two (2) screws marked [301c] and two (2) hex nylok nuts marked [301d]. The Neutrik NL4MP can then be removed from the input panel. (Photo 5) 3. ネットワーク（所要時間：約5分） 3-1. ウーファーを外します。（1項参照） 3-2. ホーンドライバー Ass’ y を外します。（2項参照） 3-3. ネットワークをとめている[331]のネジ5本と、切り 替えスイッチをとめている[334]のネジ4本を外し て、ネットワークと切り替えスイッチを外します。 （写真5） ※ ネットワーク又は切り替えスイッチを交換する場合 は、ネットワークと切り替えスイッチを一緒に交換 してください。 4. インプットパネル（所要時間：約5分） 4-1. ウーファーを外します。（1項参照） 4-2. [303]のネジ 4本を外して、インプットパネルAss’ y を外します。（写真 5） 4-3. 端子板 4-3-1. [301f]のネジ2本と[301g]の六角ナット2本を外して、 インプットパネルから端子板を外します。（写真 5） 4-4. 角型レセプタクル 4-4-1. [301c]のネジ 2本と[301d]の六角ナット 2本を外し て、インプットパネルから角型レセプタクルを外し ます。（写真 5） [331] [334] [303] [301g] [303] [301f] [301f] [301c] [301d] • Input panel assembly NETWORK Switch ＜Internal view＞� ＜Internal view＞� ＜Surface＞� Barrier strip-4 Neutrik NL4MP （インプットパネルAss'y）� （ネットワーク）� （切り替えスイッチ）� （端子板）� （角型レセプタクル）� [303]: Truss Head SM Screw #6 X 5/8 BLK (ETAG1030) [331]: Truss Head SM Screw #6 X 5/8 BLK (ETAG1030) [334]: Round Head SM Screw #6 X 1/2 (ERAG0800) (写真3) (写真4) (写真5) （皿小ネジ） （六角ナット） （ナベ小ネジ） （六角ナット） （この写真は、IF2112M/64 です。） （この写真は、IF2112M/64 です。） （トラスSMネジ） （トラスSMネジ） （丸頭SMネジ） www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com I CONTENTS OVERALL ASSEMBLY • IF2112M/64/95/99/64W/95W/99W ........................................................ 2 • IF2115M/64/95/99/64W/95W/99W ........................................................ 4 PARTS LIST Installation Series SPEAKER SYSTEM The numbers “QTY” show quantities for each unit. The parts with “--” in “PART NO.” are not available as spare parts. This mark “ } ” in the REMARKS column means these parts are interchangeable. The second letter of the shaded ( ) part number is O, not zero. The second letter of the shaded ( ) part number is I, not one. 部品価格ランクは、変更になることがあります。 QTY欄に記されている数字は、各ユニット当たりの使用個数です。 PART NO.が“ --” の部品は、サービス用部品として準備されておりません。 REMARKS欄の「 ｝」マークの部品は、併用部品です。 網掛けの付いたPART NO. の2番目の文字は「ゼロ」ではなく、「オー」です。 網掛けの付いたPART NO. の2番目の文字は「イチ」ではなく、「アイ」です。 （目次） （総組立） www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com Installation Series SPEAKER SYSTEM 2 OVERALL ASSEMBLY (IF2112M/64/95/99/64W/95W/99W) • Grill Assembly Front Back Outer View Inner View • Input Panel Assembly • Horn-HF Driver Assembly IF2112M/64 64W/95W/99W 64/95/99 • Shoulder Eyebolt (ホーンドライバーAss'y）� (インプットパネルAss'y）� (グリルAss'y）� (アイボルト）� 450 260 260 120 121 260 260 382 380 427 381 330 280 270 331 400 401 402 180 402 180 180 382 180 301 301 302 130 260 131 130 131 130 131 131 130 131 130 334 333 110 111 426 426a 426b 428 426c 435 428 428 301g 301f 301d 301c 301b 301e 301a 303 303 380 380aA 380b 380a 485a （総組立） www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 3 Installation Series SPEAKER SYSTEM : New Parts REF NO. PART NO. DESCRIPTION REMARKS QTY RANK RANK: Japan only * * * * * * OVERALL ASSEMBLY IF2112M/64/95/99/64W/95W/99W 110 INT. Bracket 1XM10 (AAY0327) 111 Truss Head SM Screw #6 X 5/8 BLK 2 01 120 INT. Bracket 1XM10 (AAY0327) 2 121 Truss Head SM Screw #6 X 5/8 BLK 4 01 130 INT. Bracket 2X2IB M10 (AAY0309) 6 131 Truss Head SM Screw #6 X 5/8 BLK 12 01 180 Insert Nut #10-32 E (EKY0175) 16 260 Flat Head Socket Screw M10 X 35 BLK 64/95/99 15 260 Flat Head Socket Screw M10 X 35 IVORY 64W/95W/99W 15 270 Button Head Socket Screw M8 X 35 IVORY 64W/95W/99W 4 280 Button Head Socket Screw M8 X 35 BLK 64/95/99 4 301 Input Panel Assembly 301a Input Panel (BAY0022) 301b Neutrik NL4MP 06 301c Flat Head Screw #4-40 X 1/2 ZBL 2 301d Hex Nylok Nut #4-40 2 301e Barrier Strip-4 301f Pan Head Screw #6-32 X 3/4ZN SIL 2 301g Kep Nut #6-32 SIL 2 01 302 Speaker Gasket 03 303 Truss Head SM Screw #6 X 5/8 BLK 4 01 330 NETWORK 64/64W 330 NETWORK 95/95W 330 NETWORK 99/99W 331 Truss Head SM Screw #6 X 5/8 BLK 5 01 333 Speaker Gasket 03 334 Round Head SM Screw #6 X 1/2 4 380 Horn-HF Driver Assembly 64/64W (NBY0809) 380 Horn-HF Driver Assembly 95/95W (NBY0810) 380 Horn-HF Driver Assembly 99/99W (NBY0813) 380a Driver B&C DE254TN-B WITH Hex Nut, S.Washer,Flat Washer,Screw 380aA Diaphragm Assembly MMD254TN 380b Horn DDS 6040R 64/64W (CBY0652) 380b Horn DDS 9050R 95/95W (CBY0653) 380b Horn DDS 9090 99/99W (CBY0654) 381 Speaker Gasket 03 382 Pan Head Screw #10-32 X 1 BLK 8 03 400 Woofer 12" WF B&C 401 Speaker Gasket 03 402 Pan Head Screw #10-32 X 1 BLK 8 03 426 Grille Assembly 64/95/99 426 Grille Assembly 64W/95W/99W 426a Metal Grille 64/95/99 (AAY0296) 426a Metal Grille IVORY 64W/95W/99W (AAY0304) 426b Foam Grille 64/95/99 (CBY0662) 426b Foam Grille 64W/95W/99W (CBY0670) 426c Speaker Gasket 03 427 Grille Trim Felt BLK 64/95/99 (CBY0683) 427 Grille Trim Felt IVORY 64W/95W/99W (CBY0684) 428 Truss Head SM Screw #5 X 5/8 BLK 64/95/99 8 428 Truss Head SM Screw #5 X 5/8 IVORY 64W/95W/99W 8 435 Medium YAMAHA Logo 450 Label 64 (NFY0354) 450 Label 95 (NFY0355) 450 Label 99 (NFY0356) 450 Label 64W (NFY0360) 450 Label 95W (NFY0361) 450 Label 99W (NFY0362) ACCESSORIES 485 Eyebolt Box Assembly (NBY0797) 485a Shoulder Eyebolt M10X50 4 -- ETAG1030 -- ETAG1030 -- ETAG1030 -- EFMC7030 EFMC7020 EUMB7020 EUMB7030 NBY07740 -- LAY00180 EFME0830 EKY01540 LAY00190 EPMG1220 EKY00940 CBY01480 ETAG1030 NBY08020 NBY08030 NBY08040 ETAG1030 CBY01480 ERAG0800 -- -- -- JAY21600 X7663A00 -- -- -- CBY01480 EKY01000 JAY51500 CBY01480 EKY01000 NBY07870 NBY07880 -- -- -- -- CBY01480 -- -- ETAF1030 ETAF1020 CBY06570 -- -- -- -- -- -- -- AAY03100 部 品 名 総 組 立 Ｉ Ｎ Ｔ ブ ラ ケ ッ ト ト ラ ス Ｓ Ｍ ネ ジ Ｉ Ｎ Ｔ ブ ラ ケ ッ ト ト ラ ス Ｓ Ｍ ネ ジ Ｉ Ｎ Ｔ ブ ラ ケ ッ ト ト ラ ス Ｓ Ｍ ネ ジ 鬼 目 ナ ッ ト 六 角 穴 付 き ボ ル ト 六 角 穴 付 き ボ ル ト 六 角 穴 付 き ボ ル ト 六 角 穴 付 き ボ ル ト インプットパネルＡｓｓ’ ｙ イ ン プ ッ ト パ ネ ル 角 型 レ セ プ タ ク ル 皿 小 ネ ジ 六 角 ナ ッ ト 端 子 板 ナ ベ 小 ネ ジ 六 角 ナ ッ ト ス ピ ー カ ー ガ ス ケ ッ ト ト ラ ス Ｓ Ｍ ネ ジ ネ ッ ト ワ ー ク ネ ッ ト ワ ー ク ネ ッ ト ワ ー ク ト ラ ス Ｓ Ｍ ネ ジ ス ピ ー カ ー ガ ス ケ ッ ト 丸 頭 Ｓ Ｍ ネ ジ ホーンドライバーＡｓｓ’ ｙ ホーンドライバーＡｓｓ’ ｙ ホーンドライバーＡｓｓ’ ｙ ド ラ イ バ ー ダイヤフラムＡｓｓ’ ｙ ホ ー ン ホ ー ン ホ ー ン ス ピ ー カ ー ガ ス ケ ッ ト ナ ベ 小 ネ ジ ウ ー フ ァ ー ス ピ ー カ ー ガ ス ケ ッ ト ナ ベ 小 ネ ジ グ リ ル Ａ ｓ ｓ ’ ｙ グ リ ル Ａ ｓ ｓ ’ ｙ メ タ ル グ リ ル メ タ ル グ リ ル Ｆ Ｏ Ａ Ｍ グ リ ル Ｆ Ｏ Ａ Ｍ グ リ ル ス ピ ー カ ー ガ ス ケ ッ ト グ リ ル フ ェ ル ト グ リ ル フ ェ ル ト ト ラ ス Ｓ Ｍ ネ ジ ト ラ ス Ｓ Ｍ ネ ジ ヤ マ ハ ロ ゴ 製 番 ラ ベ ル 製 番 ラ ベ ル 製 番 ラ ベ ル 製 番 ラ ベ ル 製 番 ラ ベ ル 製 番 ラ ベ ル 付 属 品 ア イ ボ ル ト Ａ ｓ ｓ ’ ｙ ア イ ボ ル ト www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com Installation Series SPEAKER SYSTEM 4 OVERALL ASSEMBLY (IF2115M/64/95/99/64W/95W/99W) • Grill Assembly Front Back Outer View Inner View • Input Panel Assembly • Horn-HF Driver Assembly IF2115M/64 • Shoulder Eyebolt (ホーンドライバーAss'y）� (インプットパネルAss'y）� (グリルAss'y）� (アイボルト）� 450 260 260 120 121 260 260 382 380 427 381 330 280 331 400 401 402 180 402 180 180 382 180 301 301 302 130 260 131 130 131 130 131 131 130 131 130 334 333 110 111 426 426a 426b 428 426c 435 428 428 301g 301f 301d 301c 301b 301e 301a 303 303 380 380aA 380b 380a 485a 95/99 64/64W/95W/99W 270 （総組立） www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 5 Installation Series SPEAKER SYSTEM : New Parts REF NO. PART NO. DESCRIPTION REMARKS QTY RANK RANK: Japan only * * * * * * OVERALL ASSEMBLY IF2115M/64/95/99/64W/95W/99W 110 INT. Bracket 1XM10 (AAY0327) 111 Truss Head SM Screw #6 X 5/8 BLK 2 01 120 INT. Bracket 1XM10 (AAY0327) 2 121 Truss Head SM Screw #6 X 5/8 BLK 4 01 130 INT. Bracket 2X2IB M10 (AAY0309) 6 131 Truss Head SM Screw #6 X 5/8 BLK 12 01 180 Insert Nut #10-32 E (EKY0175) 16 260 Flat Head Socket Screw M10 X 35 BLK 64/95/99 15 260 Flat Head Socket Screw M10 X 35 IVORY 64W/95W/99W 15 270 Button Head Socket Screw M8 X 35 BLK 95/99 4 280 Button Head Socket Screw M8 X 35 BLK 64 4 280 Button Head Socket Screw M8 X 35 IVORY 64W/95W/99W 4 301 Input Panel Assembly 301a Input Panel (BAY0022) 301b Neutrik NL4MP 06 301c Flat Head Screw #4-40 X 1/2 ZBL 2 301d Hex Nylok Nut #4-40 2 301e Barrier Strip-4 301f Pan Head Screw #6-32 X 3/4ZN SIL 2 301g Kep Nut #6-32 SIL 2 01 302 Speaker Gasket 03 303 Truss Head SM Screw #6 X 5/8 BLK 4 01 330 NETWORK 64/64W 330 NETWORK 95/95W 330 NETWORK 99/99W 331 Truss Head SM Screw #6 X 5/8 BLK 5 01 333 Speaker Gasket 03 334 Round Head SM Screw #6 X 1/2 4 380 Horn-HF Driver Assembly 64/64W (NBY0809) 380 Horn-HF Driver Assembly 95/95W (NBY0810) 380 Horn-HF Driver Assembly 99/99W (NBY0813) 380a Driver B&C DE254TN-B WITH Hex Nut, S.Washer,Flat Washer,Screw 380aA Diaphragm Assembly MMD254TN 380b Horn DDS 6040R 64/64W (CBY0652) 380b Horn DDS 9050R 95/95W (CBY0653) 380b Horn DDS 9090 99/99W (CBY0654) 381 Speaker Gasket 03 382 Pan Head Screw #10-32 X 1 BLK 8 03 400 Woofer 15" BC 401 Speaker Gasket 03 402 Pan Head Screw #10-32 X 1 BLK 8 03 426 Grille Assembly 64/95/99 426 Grille Assembly 64W/95W/99W 426a Metal Grille 64/95/99 (AAY0297) 426a Metal Grille IVORY 64W/95W/99W (AAY0305) 426b Foam Grille 64/95/99 (CBY0664) 426b Foam Grille 64W/95W/99W (CBY0672) 426c Speaker Gasket 03 427 Grille Trim Felt BLK 64/95/99 (CBY0683) 427 Grille Trim Felt WHT 64W/95W99W (CBY0684) 428 Truss Head SM Screw #5 X 5/8 BLK 64/95/99 8 428 Truss Head SM Screw #5 X 5/8 IVORY 64W/95W/99W 8 435 Medium YAMAHA Logo 450 Label 64 (NFY0357) 450 Label 95 (NFY0358) 450 Label 99 (NFY0359) 450 Label 64W (NFY0363) 450 Label 95W (NFY0364) 450 Label 99W (NFY0365) ACCESSORIES 485 Eyebolt Box Assembly (NBY0797) 485a Shoulder Eyebolt 4 -- ETAG1030 -- ETAG1030 -- ETAG1030 -- EFMC7030 EFMC7020 EUMB7030 EUMB7030 EUMB7020 NBY07740 -- LAY00180 EFME0830 EKY01540 LAY00190 EPMG1220 EKY00940 CBY01480 ETAG1030 NBY07990 NBY08000 NBY08010 ETAG1030 CBY01480 ERAG0800 -- -- -- JAY21600 X7663A00 -- -- -- CBY01480 EKY01000 JAY62000 CBY01480 EKY01000 NBY07890 NBY07900 -- -- -- -- CBY01480 -- -- ETAF1030 ETAF1020 CBY06570 -- -- -- -- -- -- -- AAY03100 部 品 名 総 組 立 Ｉ Ｎ Ｔ ブ ラ ケ ッ ト ト ラ ス Ｓ Ｍ ネ ジ Ｉ Ｎ Ｔ ブ ラ ケ ッ ト ト ラ ス Ｓ Ｍ ネ ジ Ｉ Ｎ Ｔ ブ ラ ケ ッ ト ト ラ ス Ｓ Ｍ ネ ジ 鬼 目 ナ ッ ト 六 角 穴 付 き ボ ル ト 六 角 穴 付 き ボ ル ト 六 角 穴 付 き ボ ル ト 六 角 穴 付 き ボ ル ト 六 角 穴 付 き ボ ル ト インプットパネルＡｓｓ’ ｙ イ ン プ ッ ト パ ネ ル 角 型 レ セ プ タ ク ル 皿 小 ネ ジ 六 角 ナ ッ ト 端 子 板 ナ ベ 小 ネ ジ 六 角 ナ ッ ト ス ピ ー カ ー ガ ス ケ ッ ト ト ラ ス Ｓ Ｍ ネ ジ ネ ッ ト ワ ー ク ネ ッ ト ワ ー ク ネ ッ ト ワ ー ク ト ラ ス Ｓ Ｍ ネ ジ ス ピ ー カ ー ガ ス ケ ッ ト 丸 頭 Ｓ Ｍ ネ ジ ホーンドライバーＡｓｓ’ ｙ ホーンドライバーＡｓｓ’ ｙ ホーンドライバーＡｓｓ’ ｙ ド ラ イ バ ー ダイヤフラムＡｓｓ’ ｙ ホ ー ン ホ ー ン ホ ー ン ス ピ ー カ ー ガ ス ケ ッ ト ナ ベ 小 ネ ジ ウ ー フ ァ ー ス ピ ー カ ー ガ ス ケ ッ ト ナ ベ 小 ネ ジ グ リ ル Ａ ｓ ｓ ’ ｙ グ リ ル Ａ ｓ ｓ ’ ｙ メ タ ル グ リ ル メ タ ル グ リ ル Ｆ Ｏ Ａ Ｍ グ リ ル Ｆ Ｏ Ａ Ｍ グ リ ル ス ピ ー カ ー ガ ス ケ ッ ト グ リ ル フ ェ ル ト グ リ ル フ ェ ル ト ト ラ ス Ｓ Ｍ ネ ジ ト ラ ス Ｓ Ｍ ネ ジ ヤ マ ハ ロ ゴ 製 番 ラ ベ ル 製 番 ラ ベ ル 製 番 ラ ベ ル 製 番 ラ ベ ル 製 番 ラ ベ ル 製 番 ラ ベ ル 付 属 品 ア イ ボ ル ト Ａ ｓ ｓ ’ ｙ ア イ ボ ル ト www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com
