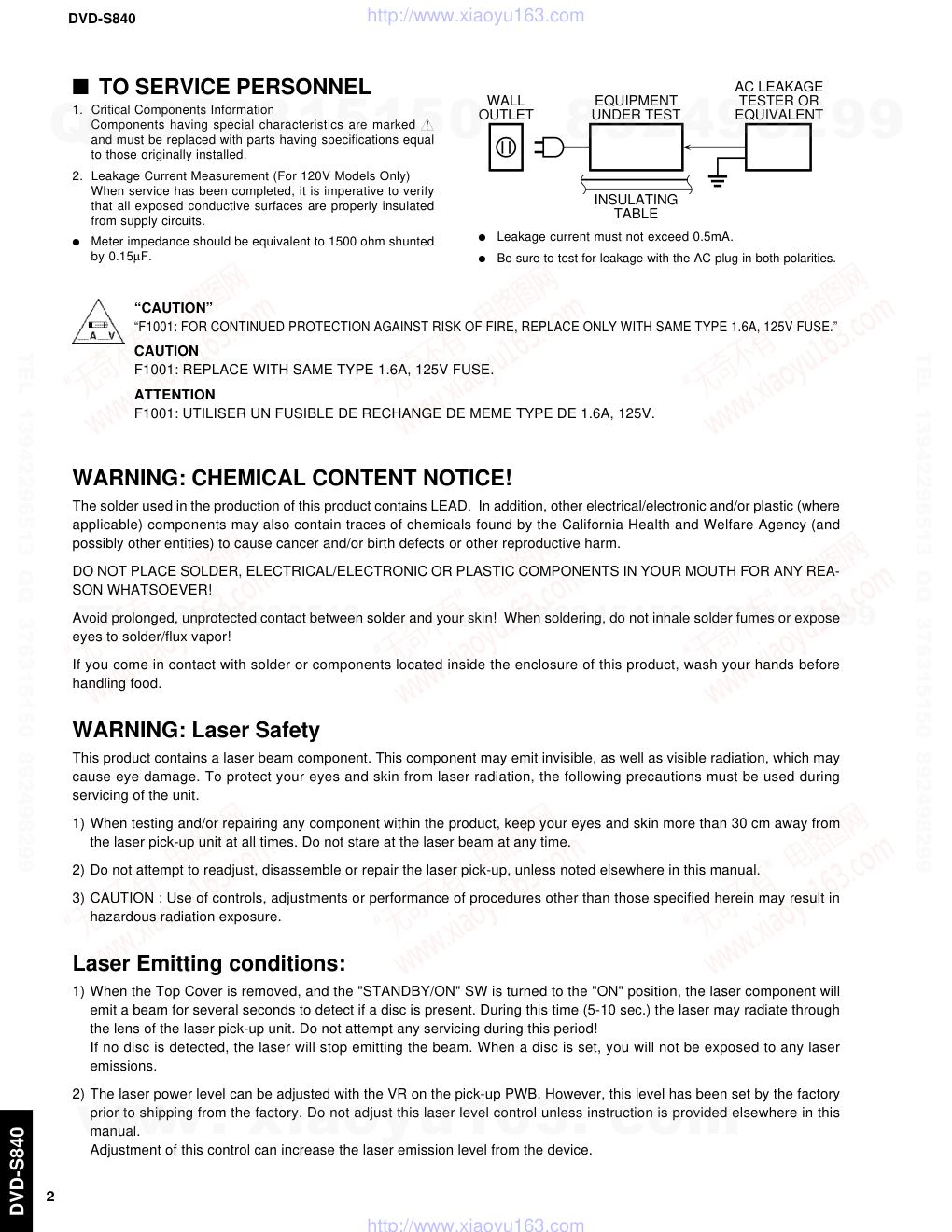

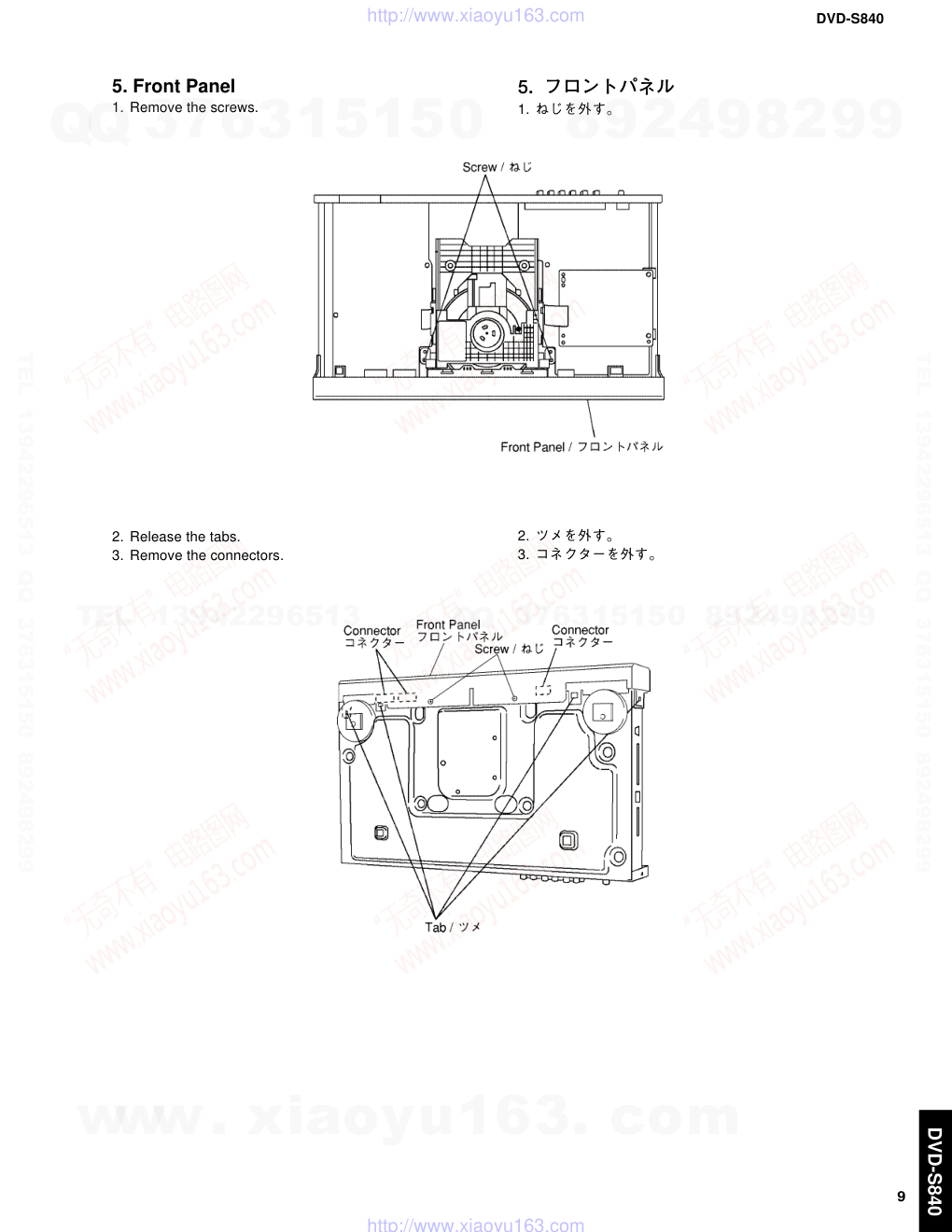

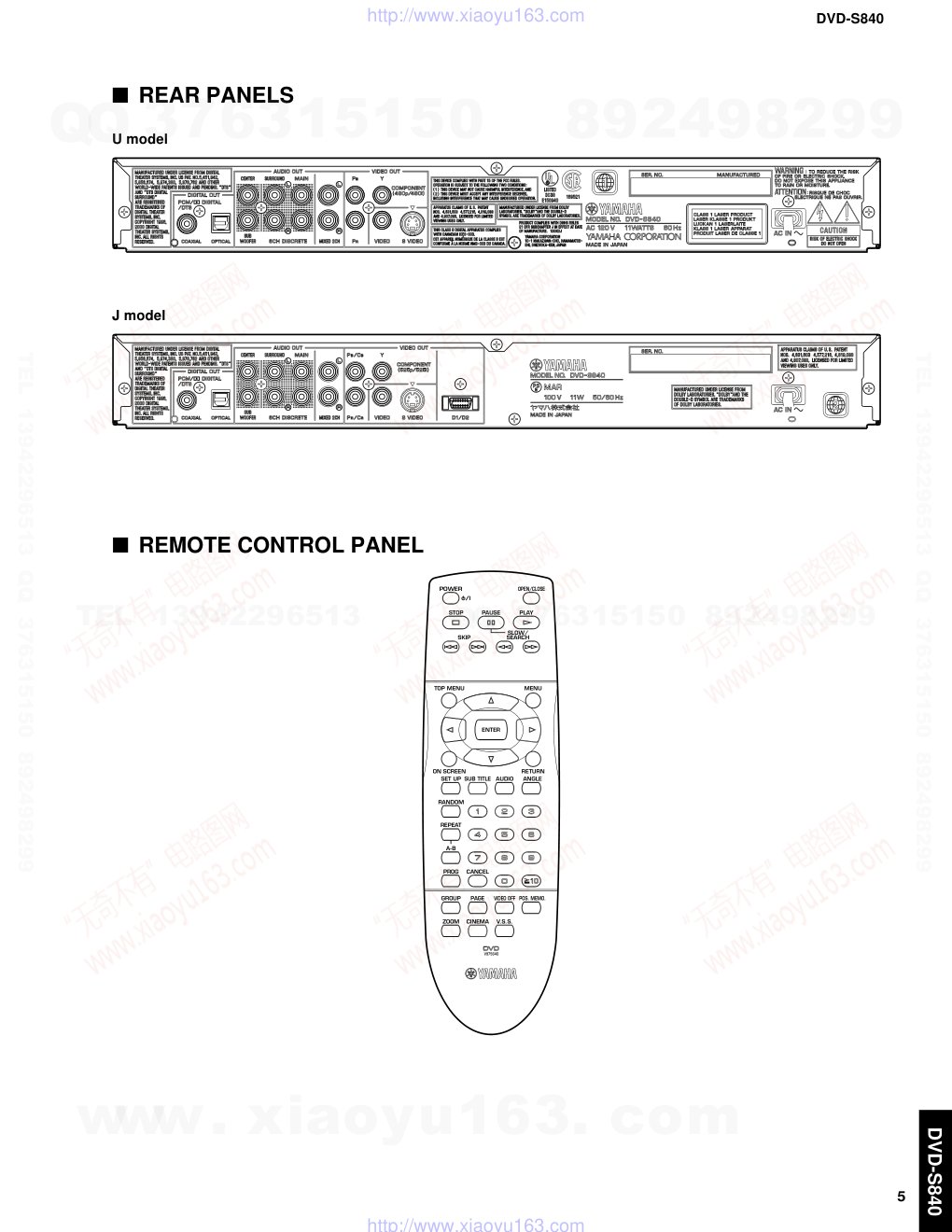

DVD-S840 1 0 0 8 5 0 P.O.Box 1, Hamamatsu, Japan I CONTENTS TO SERVICE PERSONNEL .......................................... 2 PREVENTION OF ELECTRO STATIC DISCHARGE... 3~4 LOCALE MANAGEMENT INFORMATION ................... 4 FRONT PANEL .............................................................. 4 REAR PANELS .............................................................. 5 REMOTE CONTROL PANEL ........................................ 5 SPECIFICATIONS / 参考仕様 ........................................ 6 DISASSEMBLY PROCEDURES AND SERVICE POSITION / 分解手順とサービスポジション .. 7~13 OPTICAL PICKUP SELF-DIAGNOSIS AND REPLACEMENT PROCEDURE / 光ピックアップの故障診断と交換手順 ....... 14~17 SELF-DIAGNOSIS FUNCTION AND SERVICE MODES / 自己診断機能とサービスモード .................................... 18~29 ASSEMBLING AND DISASSEMBLING THE MECHANISM UNIT / メカニズムユニットの分解組立........................... 30~40 ADJUSTMENT / 調整 ............................................. 41~44 ABBREVIATIONS / 略語表 .................................... 45~47 BLOCK DIAGRAM ................................................. 48~53 INTERCONNECTION SCHEMATIC DIAGRAM.......... 54 PRINTED CIRCUIT BOARD .................................. 55~60 SCHEMATIC DIAGRAM ........................................ 61~73 VOLTAGE CHART / 電圧表 ......................................... 74 PARTS LIST ........................................................... 75~85 SERVICE MANUAL DVD PLAYER DVD-S840 IMPORTANT NOTICE This manual has been provided for the use of authorized YAMAHA Retailers and their service personnel. It has been assumed that basic service procedures inherent to the industry, and more specifically YAMAHA Products, are already known and understood by the users, and have therefore not been restated. WARNING: Failure to follow appropriate service and safety procedures when servicing this product may result in personal injury, destruction of expensive components, and failure of the product to perform as specified. For these reasons, we advise all YAMAHA product owners that any service required should be performed by an authorized YAMAHA Retailer or the appointed service representative. IMPORTANT: The presentation or sale of this manual to any individual or firm does not constitute authorization, certification or recognition of any applicable technical capabilities, or establish a principle-agent relationship of any form. The data provided is believed to be accurate and applicable to the unit(s) indicated on the cover. The research, engineering, and service departments of YAMAHA are continually striving to improve YAMAHA products. Modifications are, therefore, inevitable and specifications are subject to change without notice or obligation to retrofit. Should any discrepancy appear to exist, please contact the distributor's Service Division. WARNING: Static discharges can destroy expensive components. Discharge any static electricity your body may have accumulated by grounding yourself to the ground buss in the unit (heavy gauge black wires connect to this buss). IMPORTANT: Turn the unit OFF during disassembly and part replacement. Recheck all work before you apply power to the unit. www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com DVD-S840 2 DVD-S840 WALL OUTLET EQUIPMENT UNDER TEST AC LEAKAGE TESTER OR EQUIVALENT INSULATING TABLE WARNING: CHEMICAL CONTENT NOTICE! The solder used in the production of this product contains LEAD. In addition, other electrical/electronic and/or plastic (where applicable) components may also contain traces of chemicals found by the California Health and Welfare Agency (and possibly other entities) to cause cancer and/or birth defects or other reproductive harm. DO NOT PLACE SOLDER, ELECTRICAL/ELECTRONIC OR PLASTIC COMPONENTS IN YOUR MOUTH FOR ANY REA- SON WHATSOEVER! Avoid prolonged, unprotected contact between solder and your skin! When soldering, do not inhale solder fumes or expose eyes to solder/flux vapor! If you come in contact with solder or components located inside the enclosure of this product, wash your hands before handling food. WARNING: Laser Safety This product contains a laser beam component. This component may emit invisible, as well as visible radiation, which may cause eye damage. To protect your eyes and skin from laser radiation, the following precautions must be used during servicing of the unit. 1) When testing and/or repairing any component within the product, keep your eyes and skin more than 30 cm away from the laser pick-up unit at all times. Do not stare at the laser beam at any time. 2) Do not attempt to readjust, disassemble or repair the laser pick-up, unless noted elsewhere in this manual. 3) CAUTION : Use of controls, adjustments or performance of procedures other than those specified herein may result in hazardous radiation exposure. Laser Emitting conditions: 1) When the Top Cover is removed, and the "STANDBY/ON" SW is turned to the "ON" position, the laser component will emit a beam for several seconds to detect if a disc is present. During this time (5-10 sec.) the laser may radiate through the lens of the laser pick-up unit. Do not attempt any servicing during this period! If no disc is detected, the laser will stop emitting the beam. When a disc is set, you will not be exposed to any laser emissions. 2) The laser power level can be adjusted with the VR on the pick-up PWB. However, this level has been set by the factory prior to shipping from the factory. Do not adjust this laser level control unless instruction is provided elsewhere in this manual. Adjustment of this control can increase the laser emission level from the device. I TO SERVICE PERSONNEL 1. Critical Components Information Components having special characteristics are marked s and must be replaced with parts having specifications equal to those originally installed. 2. Leakage Current Measurement (For 120V Models Only) When service has been completed, it is imperative to verify that all exposed conductive surfaces are properly insulated from supply circuits. G Meter impedance should be equivalent to 1500 ohm shunted by 0.15µF. G Leakage current must not exceed 0.5mA. G Be sure to test for leakage with the AC plug in both polarities. “CAUTION” “F1001: FOR CONTINUED PROTECTION AGAINST RISK OF FIRE, REPLACE ONLY WITH SAME TYPE 1.6A, 125V FUSE.” CAUTION F1001: REPLACE WITH SAME TYPE 1.6A, 125V FUSE. ATTENTION F1001: UTILISER UN FUSIBLE DE RECHANGE DE MEME TYPE DE 1.6A, 125V. www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com DVD-S840 3 DVD-S840 VARO! : AVATTAESSA JA SUOJALUKITUS OHITETTAESSA OLET ALTTIINA NÄKYMÄTTÖMÄLLE LASER- SÄTEILYLLE. ÄLÄ KATSO SÄTEESEEN. VARNING!: OSYNLIG LASERSTRÅLNING NÄR DENNA DEL ÄR ÖPPNAD OCH SPÄRREN ÄR URKOPPLAD. BETRAKTA EJ STRÅLEN. WARNING The use of optical instruments with this product will increase eye hazard. Repair handling should take place as much as possible with a disc loaded inside the player I PREVENTION OF ELECTRO STATIC DISCHARGE The laser diode in the traverse unit (optical pickup) may be damaged due to static electricity from clothes or the human body. Use caution to prevent electro static damage when servicing or handling the laser diode. 1. Grounding for Electro Static Damage Prevention Some devices, such as the DVD player, use an optical pickup (laser diode) that will be damaged by static electricity in the working environment. Only attempt service after ensuring that all grounding procedures have been completed. 1. Worktable grounding Put a grounded conductive material (sheet) or iron sheet on the area where the optical pickup is placed. 2. Human body grounding Use an anti-static wrist strap to discharge the static electricity from your body. 1M Conductive material (sheet) or iron sheet Anti-static wrist strap U model All model Laser Diode Properties Type: Semiconductor laser GaAlAs Wave length: 658 nm (DVD) 790 nm (VCD/CD) Output Power: CLASS IIa 1mW (DVD) CLASS I 1mW (VCD/CD) www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com DVD-S840 4 DVD-S840 I FRONT PANEL 2. Handling of the Optical Pickup 1. To prevent damage to the optical pickup replacement parts during transportation and before installation, both ends of the laser diode are short-circuited. After installing the new part, remove the short circuit according to the correct procedure in this service manual. 2. Do not use a tester to check the laser diode in the optical pickup. The power supply in the tester will damage the laser diode. 3. Handling Precautions for the Traverse Unit (Optical Pickup) 1. Handle the traverse unit (optical pickup) gently, as it is an extremely high-precision assembly. 2. The flexible cable lines may break if an excessive force is applied to it. Use caution when handling the cable. 3. The semi-fixed resistor for laser power adjustment should not be adjusted. Do not turn the resistor. 1 2 4 2 5 5 4 2 6 3 5 I LOCALE MANAGEMENT INFORMATION Locale Management Information : This DVD player is designed and manufactured to respond to the Locale Management Information that is recorded on the DVD disc. If the Locale number described on the DVD disc does not correspond to the Locale number of this DVD player, this DVD player cannot play this disc. This product incorporates copyright protection technology that is protected by method claims of certain U.S. patents and other intellectual property rights owned by Macrovision Corporation and other rights owners. Use of this copyright protection technology must be authorized by Macrovision Corporation, and is intended for home and other limited viewing uses only unless otherwise authorized by Macrovision Corporation. Reverse engineering or disassembly is prohibited. www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com DVD-S840 5 DVD-S840 U model J model I REAR PANELS I REMOTE CONTROL PANEL ZOOM SET UP ON SCREEN RETURN TOP MENU MENU ENTER PAUSE STOP SKIP PLAY SLOW/ SEARCH OPEN/CLOSE POWER CINEMA SUB TITLE PROG A-B REPEAT RANDOM CANCEL V.S.S. V975640 AUDIO ANGLE GROUP PAGE VIDEO OFF POS. MEMO. www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com DVD-S840 6 DVD-S840 G DIMENSIONS 435 (17-1/8") 60 (2-3/8") 258 (10-1/8") Unit : mm (inch) 単位: mm（インチ）� I SPECIFICATIONS / 参考仕様 Signal System / ビデオ信号方式: .......................... NTSC Operating Temperature Range / 動作温度範囲: ... +5 to +35°C Operating Humidity Range / 動作湿度範囲: ............ 5 to 90% RH (no condensation / 結露無し) Discs Played / 再生可能ディスク [8 cm or 12 cm]: (1) DVD-Audio (2) DVD-Video (3) DVD+RW/DVD+R (4) DVD-R/DVD-RW (DVD-Video compatible) (5) CD-Audio (CD-DA) (6) Video CD (7) CD-R/CD-RW (CD-DA, Video-CD formatted discs) (8) MP3/WMA •Maximum Number of Tracks and Groups Recognizable / 認識可能最大トラック＆グループ数: ........................................ 999 tracks and 99 groups •Compatible Compression Rate / ビットレート: ....................between 32 kbps and 320 kbps (MP3) .................. between 48 kbps and 192 kbps (WMA) Video Output / ビデオ信号出力: Output Level: ........................................... 1 Vp-p (75 Ω) Output Terminal: ............................ Pin jack (1 system) S Video Output / Sビデオ信号出力: Y Output Level: ....................................... 1 Vp-p (75 Ω) C Output Level: ................................ 0.286 Vp-p (75 Ω) Output Terminal: ........................ S terminal (1 system) Component Video Output / コンポーネントビデオ出力: Y Output Level: ....................................... 1 Vp-p (75 Ω) PB Output Level: .................................. 0.7 Vp-p (75 Ω) PR Output Level: .................................. 0.7 Vp-p (75 Ω) Output Connector: ............................................ Pin jack (Y: green, PB : blue, PR : red) Number of Connectors: .................................. 1 system Audio Output / オーディオ出力: Output Level: ............................... 2 Vrms (1 kHz, 0 dB) Output Connector: ............................................ Pin jack Number of Connectors: 2 Channel: ................................................ 1 system 5.1-channel Discrete Output (5.1 Channel):...... 1 system Audio Performance / 音声系: (1) Frequency Response / 周波数特性: •DVD (linear audio):....2 Hz–22 kHz (48 kHz sampling) ................................. 2 Hz–44 kHz (96 kHz sampling) •DVD-Audio: .......2 Hz–88 kHz (192 kHz sampling) •CD audio: ......................................... 2 Hz –20 kHz (2) S/N Ratio / 信号対雑音比: •CD audio: ....................................................115 dB (3) Dynamic Range / ダイナミックレンジ: •DVD (linear audio):......................................102 dB •CD audio: ......................................................98 dB (4) Total Harmonic Distortion / 全高調波歪率: •CD audio: ................................................0.0025 % Digital Audio Output / デジタルオーディオ出力: Optical Digital Output: ..........................Optical terminal Coaxial Digital Output: ..................................... Pin jack Pickup / ピックアップ: Wave Length: ....................................... 658 nm/790 nm Laser power: .................................. CLASS 2/CLASS 1 Power Supply / 電源電圧: U model: ............................................. AC 120 V, 60 Hz J model: ......................................... AC 100 V, 50/60 Hz Power Consumption / 消費電力: U model: ................................................................11 W J model: .................................................................11 W Standby Power Consumption / 待機時消費電力: .......................................................... approx. 1.5 W Dimensions / 外形寸法 (W x H x D): ....... 435 x 60 x 258 mm ...................................... (17-1/8" x 2-3/8" x 10-1/8") Weight / 質量: .................................... 3.3 kg (7 lbs. 4 oz.) Finish / 仕上げ: Black color: ...................................................... U model Gold color: ........................................................ J model Accessories / 付属品: Remote Control, Batteries, Audio/Video Cable, Power Cable * Specifications are subject to change without notice due to product improvements. U ....... U.S.A. model J ....... Japanese model Manufactured under license from Dolby Laboratories. “Dolby”, “Pro Logic” and the double-D symbol are trademarks of Dolby Laboratories. “DTS” and “DTS Digital Surround” are registered trademarks of Digital Theater Systems, Inc. www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com DVD-S840 7 DVD-S840 Rear Panel� リアパネル� MODULE P.C.B.� モジュールP.C.B. Tray� トレイ� Mechanism Unit� メカニズムユニット� Top Cover� トップカバー� FRONT 1 P.C.B. � / FRONT 2 P.C.B.� フロント1 P.C.B.� ／フロント2 P.C.B. TERMINAL P.C.B. � / POWER P.C.B.� ターミナルP.C.B.� ／パワーP.C.B. Front Panel� フロントパネル� INTERMEDIATE P.C.B.� 中継P.C.B. Mechanism Unit メカニズムユニット INTERMEDIATE P.C.B. 中継P.C.B. TERMINAL P.C.B. ターミナルP.C.B. MODULE P.C.B. モジュールP.C.B. FRONT 2 P.C.B. フロント2 P.C.B. Front Panel フロントパネル FRONT 1 P.C.B. フロント1 P.C.B. POWER P.C.B. パワーP.C.B. Top Cover トップカバー I DISASSEMBLY PROCEDURES AND SERVICE POSITION / 分解手順とサービスポジション (Remove parts in the order as numbered.) Disconnect the power cable from the AC outlet. 1. Disassembly Procedure （番号順に部品を取り外してください。） AC電源コンセントから、電源コードを抜いてください。 1. 分解手順 2. Casing Parts and P.C.B. Locations 2. P.C.B.配置図 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com DVD-S840 8 DVD-S840 Mechanism Unit メカニズムユニット Gear for opening the tray トレイ引き出しギア Cut / カット Gear / ギア Screwdriver / ドライバー 〈ギア治具〉 3. Top Cover Remove the screws. 3. トップカバー ねじを外す。 4. トレイ 1. メカニズムユニットよりトレイ引き出しギアを外し、ド ライバーに挿入し、ギア治具を準備する。 2. ギア治具をトレイ開閉穴に挿し込む。 3. ギア治具を反時計方向に回し、トレイをオープンさせ る。 4. トレイ部よりトレイリッドを外す。 4. Tray 1. Remove the gear for opening the tray from the mechanism unit and install it onto a screwdriver to make a gear jig. 2. Insert the gear jig into the tray open/close hole. 3. Turn the gear jig counterclockwise to open the tray. 4. Remove the tray lid from the tray section. Tray open/close hole トレイ開閉穴 Gear jig ギア治具 Tray lid トレイリッド www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com DVD-S840 9 DVD-S840 2. Release the tabs. 3. Remove the connectors. 5. Front Panel 1. Remove the screws. 5. フロントパネル 1. ねじを外す。 2. ツメを外す。 3. コネクターを外す。 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com DVD-S840 10 DVD-S840 6. Mechanism Unit 1. Remove the screws. 2. Remove the connectors. 3. Pull out the mechanism unit vertically. 7. INTERMEDIATE P.C.B. 1. Remove the screws. 2. Remove the solders. 3. Remove the connectors. 6. メカニズムユニット 1. ねじを外す。 2. コネクターを外す。 3. メカニズムユニットを垂直に引き抜く。 7. 中継P.C.B. 1. ねじを外す。 2. はんだを取り除く。 3. コネクターを外す。 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com DVD-S840 11 DVD-S840 9. FRONT 1 P.C.B. and FRONT 2 P.C.B. 1. Remove the screws (A). 2. Remove the Front Angle. 8. MODULE P.C.B. 1. Remove the screws. 2. Remove the connectors. 3. Squeeze each tab with pliers to pull out the MODULE P.C.B. vertically. 3. Remove the screws (B). 8. モジュールP.C.B. 1. ねじを外す。 2. コネクターを外す。 3. ツメをニッパで押え込みながら、モジュールP.C.B.を垂 直に引き抜く。 9. フロント1P.C.B.、フロント2P.C.B. 1. ねじ（A）を外す。 2. フロントアングルを外す。 3. ねじ（B）を外す。 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com DVD-S840 12 DVD-S840 10. Rear Panel 1. Remove the screws. 2. Release the tabs. 11. TERMINAL and POWER P.C.B. 1. Remove the connectors 2. Remove the screws. 3. Remove the FC1001A Solder. 10. リアパネル 1. ねじを外す。 2. ツメを外す。 11. ターミナルP.C.B.・パワーP.C.B. 1. コネクターを外す。 2. ねじを外す。 2. FC1001Aのはんだを取り除く。 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com DVD-S840 13 DVD-S840 1 TX946370 26 pins PS4201 (MODULE P.C.B.) – PP4301 (TERMINAL P.C.B.) JGS0098 2 AAX16610 22 pins PS3201 (MODULE P.C.B.) – PP3201 (TERMINAL P.C.B.) JGS0116 12.2. Service position of the INTERMEDIATE P.C.B. 12. Service Position 12.1. Service position of the MODULE P.C.B. 12.3. List of the Extension Cables 12. サービスポジション 12.1. モジュールP.C.B.サービスポジション 12.3. 延長ケーブル表 12.2. 中継P.C.B.サービスポジション www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com DVD-S840 14 DVD-S840 I OPTICAL PICKUP SELF-DIAGNOSIS AND REPLACEMENT PROCEDURE 1. Self-diagnosis An optical pickup self-diagnosis function and tilt adjustment check function have been included in this unit. When repairing, use the following procedure for effective Self-diagnosis and tilt adjustment. Be sure to use the self-diagnosis function before replacing the optical pickup when "NO DISC" is displayed. As a guideline, you should replace the optical pickup when the value of the CD laser drive current is more than 55 (70 for DVD). Note: Press the STANDBY/ON button to turn on the power. Check the value within three minutes before the unit warms up. (Otherwise, the result will be incorrect.) www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com DVD-S840 15 DVD-S840 NO DISC表示が出る� スムーズに再生しない等� レーザー駆動電流の確認� 光ピックアップ交換� 交換後の� レーザー駆動電流の確認� ・現在値が60（DVDの場合）、 � 　45（CDの場合）以下なら� 　本体に書き込む� 現在値が60（DVDの場合）、� 45（CDの場合）を越える� 場合は、新しい光りピック� に取り替える。� 　（原因）� 　交換時に静電気ダメージ� 　を与えた� 光ピックあおり調整� あおり調整確認� 機能を使う� 現在値が� 70（DVDの場合）、� 55（CDの場合）を越える� 現在値が� 70（DVDの場合）、� 55（CDの場合）以下� プレーヤーの初期化� 直らない場合は、モジュール� P.C.B.をチェックする。� ［確認方法］…ディスク無の状態で� ・「　」と「　」（DVD）または� 　「　　　　」（CD）を押しながら� 　リモコンより「　　　　　」を� 　送信する� � ［表示内容］� 　Ldd ○○○ 　○○○（DVD）� 　Ldc ○○○ 　○○○（CD）� � ◎光ピック故障診断機能を使う�       工場出荷値� 現在値� ［書込方法］� ・「　」と「　」を押しながら� 　リモコンより「　 」を送信� 　する� ［確認方法］…ディスク無の状態で� ・「　」と「　」（DVD）または� 　「　　　　」（CD）を押しながら� 　リモコンより「　　　　　」を� 　送信する� ■光ピックアップの故障診断と交換手順 1. 故障診断 本機には、「光ピックアップ故障診断機能」と「あおり調整確認機能」を内蔵しております。修理時は、次の手法を用い効率的に故障 診断、およびあおり調整を実施ください。 「NO DISC」表示が出る場合は光ピックアップを交換する前に「故障診断」を行います。CD用レーザー駆動電流の現在値が「55 を 越える」場合（DVDは70）が光ピックアップ交換の目安になります。 注意 電源を入れてから3 分以内に診断をしてください。（プレーヤーが温まると正確な診断ができません。） www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com DVD-S840 16 DVD-S840 2. Cautions to Be Used Before Replacing the Optical Pickup Unit and Spindle Motor Assembly Before replacing the optical pickup unit and spindle motor assembly, check the total usage hours for each of them. The checking method is as follows: Note: Each of these procedures should start with the unit stopped. Cautions to be taken when replacing the optical pickup The optical pickup may become damaged due to static electricity from the human body. Take proper protection measures against static electricity before repairing the parts around the optical pickup. (See the page describing the PREVENTION OF ELECTRO STATIC DISCHARGE.) 1. Do not touch the areas around the laser diode and actuator. 2. Do not judge the laser diode with a tester. (The tester will damage the diode.) 3. It is recommended to use an anti-static soldering iron for soldering or desoldering on the pickup. (Recommended soldering iron) HAKKO ESD Product 4. Solder the land of the flexible cable in the optical pickup. Note: • When using a soldering iron which is not anti-static, short-circuit the terminal face of the flexible cable with a clip. After that, short-circuit the land. • After the repairing work is completed, remove the solder according to the correct procedure shown in this service manual. Optical pickup unit Flexible cable Ground with a clip. www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com DVD-S840 17 DVD-S840 光ピックアップ交換時のお願い 光ピックアップは体に帯電している静電気等で破壊される 場合があります。光ピックアップ周辺を修理する場合は静 電気保護対策を行なった上で実施してください。（静電気 保護対策についてのページを参照してください。） 1. レーザーダイオード周辺やアクチュエータ周辺はさ わらないこと。 2. レーザーダイオードをテスター等で良否判定しない こと。（簡単に破壊されます。） 3. レーザーダイオードのショート･除去に使用する半田 ゴテは静電対策されたものを推奨します。 （推奨半田ゴテ）HAKKO ESD対策品 2. 光ピックアップユニット、スピンドルモータアセンブリ交換時の注意 光ピックアップユニット、スピンドルモータアセンブリを交換する場合は、交換前にそれぞれの使用累積時間を確認してく ださい。 確認方法は下記のように操作して行います。 4. 光ピックアップのフレキシブルケーブルにあるラン ドを半田付けします。 注意 ・静電対策されていない半田ゴテ使用時は、フレキシブ ルケーブルの端子面をクリップ等でショートしてか ら、ランドをショートしてください。 ・上記のレーザーダイオードのショートは修理完了後、 本文説明順に従い正しい手順でハンダを取り除いてく ださい。 レーザ使用時間 SPモータ使用時間 CDレーザとDVDレーザ使用時間の リセット（同時リセット） SPモータ使用時間のリセット 動作条件とキー操作 ストップ状態で、本体 を押す ストップ状態で、本体 を押す ストップ状態で、本体 を押す ストップ状態で、本体 を押す 表　　　示 t1_xxxx_yyyy xxxx：DVDレーザ使用時間 yyyy：CDレーザ使用時間 時間を単位10時間の4桁で表示する。 t2_xxxx xxxx=時間を単位10時間の4桁で表示する。 t1_0000_0000 t2_0000 光ピックアップユニット フレキシブルケーブル クリップ等でアースしてください www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com DVD-S840 18 DVD-S840 I SELF-DIAGNOSIS FUNCTION AND SERVICE MODES 1. Service Mode Table Pressing various button combinations on the player and remote control unit can activate the service modes. Note: For jitter check, load the DVD test disc or the CD test disc. (See page 41) www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com DVD-S840 19 DVD-S840 ■自己診断機能とサービスモード 1. モード一覧 本体ボタンとリモコンボタンの組合わせでそれぞれのモードが活用できます。 注）ジッタチェックには、DVDテストディスクまたはCDテストディスクを使用します。（41ページ参照） www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com DVD-S840 20 DVD-S840 Use of operation time display function When repairing a trouble, check these figures and use them for reference. When performing replacement, be sure to check the total operation time and reset only for the part replaced. www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com DVD-S840 21 DVD-S840 使用時間表示機能の活用 故障修理時には、これらの時間を確認し故障診断の参考にしてください。 修理交換時には、必ず使用時間を確認し、交換後は使用時間をリセットしてください。 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com DVD-S840 22 DVD-S840 LD: Laser Diode 3. Servo Process Display Mode In starting operation of the player, a number is allotted to each servo process so that the operation of each step can be seen. Use that number in combination with the error code, RAM learned value in ADSC and others for reference when diagnosing troubles. The relation between the process and the displayed number are as follows: Number allotment to the servo process 2. Servo Process Flow www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com DVD-S840 23 DVD-S840 3. サーボプロセス表示モード プレーヤの立上げ動作において各サーボプロセスに番号を割り当てて、各ステップ動作を見えるようにしました。 エラーコードやADSC内部RAM学習値等と組み合わせて故障診断の参考にしてください。 各プロセスと表示番号の関係は次のようになっています。 2. サーボプロセスのフロー LD：レーザーダイオード www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com DVD-S840 24 DVD-S840 4. Sales Demonstration Lock Function This function prevents discs from being lost when the unit is used for sales demonstrations by disabling the disc eject function. "LOCK" is displayed on the unit, and ordinary operation is disabled. 4.1. Setting The sales demonstration lock is set by simultaneously pressing the " a aa aa " button on the player and the "POWER" button on the remote control unit for a few second. 4.2. Cancellation The lock can be cancelled by the same procedure as used in setting. "UNLOCK" is displayed on cancellation. (Disconnecting the power cable from the power outlet does not cancel the lock function.) 5. Service Precautions 5.1. Recovery after the DVD player is repaired When a FROM or an EEPROM in and on the module P.C.B. has been replaced, carry out the recovery disc procedure to optimize the drive. Playback the disc above to perform the recovery automatically, Recovery disc: RFKZD5TR006 (AAX42050) 1. Load the recovery disc in the player and play it. 2. The recovery function is automatically executed and a message indicating its end appears on the screen. 3. Take out the disc. 4. Turn off the power. Note: This unit requires no initialization procedure carried out as when traditional DVD players were repaired. When the recovery measures are taken, the customer setting will return to the factory setting and the player will be reset. 5.2. Firmware version-up of the DVD player The firmware of the DVD player may be updated to improve the quality, including optimizing operation ability and playability with substandard discs. The version-update disc also has a recovery function so that you don't need to use the recovery disc again. Detailed information on supply of any version-update disc will be provided in Service News. Note: If the AC power supply is lost during version-updating due to a power failure, the version-update is improperly carried out. In such a case, replace the FROM and carry out the version-update again. 6. Handling After Completing Repairs Use the following procedure after completing repairs. 6.1. Method Confirm that the power is turned on: 1. Press the "OPEN/CLOSE" button to close the tray. 2. Press the "POWER" button to turn off the power. 3. Disconnect the power plug from the outlet. 6.2. Precautions Do not disconnect the power plug from the outlet with the tray still open, then close the tray manually. www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com DVD-S840 25 DVD-S840 4. 店頭ロック機能 店頭展示等でディスクの紛失を防止するための機能で「ディスクの取り出し」が出来なくなります。操作しようとすると本体 には「LOCK」を表示され操作できなくなります。 4.1. 設定方法 本体の「a aa aa」キーを押しながらリモコンの「POWER」を長押しすると店頭ロック機能が働きます。（ロック機能が働くと「LOCK」 を表示します。） 4.2. 解除方法 設定方法と同じ操作を行なうと解除することができます。 （ロック機能が解除されると「UNLOCK」を表示します。） （電源コンセントを抜いても解除できません。） 5. サービス時の注意事項 5.1. DVD プレーヤ本体修理後のリカバリー処置について モジュールP板および、モジュールP板内のFROM, EEPROM等を交換した場合はドライブを最適化するためにリカバリー ディスク処置を実施してください。 　リカバリーディスク：RFKZD5TR006 （AAX42050） ① リカバリーディスクをプレーヤ本体に入れて再生する。 ② 自動的にリカバリー処置が実施されて、画面に終了したことの案内が出る。 ③ ディスクを取り出す。 ④ 電源を切る。 注意 従来、DVDプレーヤの修理後に実施していた初期化については不要です。 リカバリー処置を実施すると、ユーザイニシャライズ（2.項）と同様にお客様が設定された情報が工場出荷状態に戻ります ので、あらかじめ設定内容を控えておき、リカバリー処置実施後に再設定してください。 5.2. DVD プレーヤのファームウェアバージョンアップ DVDプレーヤでは製品の操作性や規格外ディスクに対するプレーヤビリティー等の品質性能向上のためプレーヤのファーム ウェアを更新する場合があります。 その場合、バージョンアップディスクはリカバリー機能も有していますので、リカバリーディスクでもう一度やり直す必要 はありません。 注意 バージョンアップ中に停電等でAC電源が切れた場合はバージョンアップが正常に行われません。 その場合はFROMを交換して再度バージョンアップを実施してください。 バージョンアップディスクの品番は発生時に案内します。 6. 修理完了後の取り扱い 修理完了後は次の操作を行なってください。 6.1. 方法 電源オンの状態で ① 開/閉ボタンでトレイを閉じる。 ② 電源ボタンで電源を切る。 ③ 電源のコンセントを抜く。 6.2. ご注意 トレイが出たまま電源コンセントを抜いて、後から手動でトレイを閉じないでください。 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com DVD-S840 26 DVD-S840 Error Code Error Content Additional error explanation Defect 1 Defect 2 Defect 3 Defect 4 U, H error U11 Focus error H01 Tray loading error H02 Spindle servo error (Spindle servo, DSC (IC2001) SP motor, CLV servo error) H03 Traverse servo error H04 Tracking servo error H05 Seek error H06 Power error Cannot switch off the power because of the panel and system computer communication error H07 Spindle motor drive error DSC related F500 DSC error DSC (IC2001) stops in the occurence of servo error (starup, focus error, etc) Optical pickup ADSC (IC2001) FEP (IC5201) servo drive F501 DSC not Ready DSC-system computer communication error (Communication failure caused by idling of DSC) ADSC (IC2001) CPU (IC6201) F502 DSC Time out error Similar disposal as F500 Optical pickup ADSC (IC2001) FEP (IC5201) servo drive F503 DSC communication Failure Communication error (result error occured although communication command was sent) ADSC (IC2001) FEP (IC5201) EEPROM (IC6221) F505 DSC Attention error Similar disposal as F500 Optical pickup ADSC (IC2001) FEP (IC5201) servo drive F506 Invalid media Disc is flipped over, TOC unreadable, incompatible disc DISC FEP (IC5201) ADSC (IC2001) ODC (IC2001) ODC related F600 Access failure to management information caused by demodulation error Operation stopped because navigation data is not accessible caused by the demodulation defect ODC (IC2001) FEP (IC5201) ADSC (IC2001) F601 Indeterminate sector ID requested Operation stopped caused by the request to access abnormal ID data ODC (IC2001) FEP (IC5201) ADSC (IC2001) F602 Access failure to LEAD- IN caused by demodulation error LEAD IN data unreadable F603 Access failure to KEYDET caused by demodulation error Access failure to CSS data of disc F610 ODC abnormality No permission for command execution ODC (IC2001) F611 6626 QCODE don’t read Error Access failure to seek address in CD series ODC (IC2001) F612 No CRC OK for a specific time Access failure to ID data in DVD series ODC (IC2001) F630 No reply to KEY DET enquiry (for internal use only) F631 CPPM KEY DET is not available till the FILE terminal (CPPM file system is unreadable caused by scratches) DISC CPPM (*1) F632 CPPM KEY DET is not available Been revoked or falsified DISC EEPROM (IC6221) CPPM (*1) Disc code F103 Illegal highlight Position Big possibility of disc specification violation during highlight display DISC HIC Error F4FF Force initialize failure (time out) EEPROM (IC6221) CPU (IC6201) FEP (IC5201) ADSC (IC2001) Micro computer error F700 MBX overflow When replying message to disc manager F701 Message command does not end Next message is sent before replying to disc manager F702 Message command changes Message is changed before it is sent as a reply to disc manager 7. Error Code Note: An error code will be canceled if a power supply is turned OFF. *1: CPPM is the copy guard function beforehand written in the disk for protection of copyrights. www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com DVD-S840 27 DVD-S840 エラー内容� エラー補足説明� 不良箇所1 不良箇所2 不良箇所3 不良箇所4 Ｕ，Ｈエラー� U11 フォーカスエラー� H01 トレイローディングエラー� H02 スピンドルサーボエラー� スピンドルサーボ、DSC（IC2001） SPモータ、CLVサーボエラー� H03 トラバースサーボエラー� H04 トラッキングサーボエラー� H05 シークエラー� H06 電源エラー� パネルコントロールとシステムコントロール通信エラーで� 電源OFFできない� ＤＳＣ関連� F500 DSCエラー� サーボエラー発生でDSC停止（立上げ、フォーカスエラー等）�OPU ADSC（IC2001）�FEP（IC5201）�サーボドライブ� サーボドライブ� サーボドライブ� F501 DSC not Ready DSC－システムコントロール通信エラー（DSCが動かない� ため通信できない）� ADSC（IC2001）�CPU（IC6201）� F502 DSC Time Outエラー� F500と同じ扱い� OPU ADSC（IC2001）�FEP（IC5201）� F503 DSCコミュニケーションFailure 通信エラー（通信コマンドを送信したが結果エラー発生）�ADSC（IC2001）�FEP（IC5201）� EEPROM（IC6221）� F505 DSC Attention Error F500と同じ扱い� OPU ADSC（IC2001）�FEP（IC5201）� F506 無効なメディア� ディスクが裏表、TOCが読めない、使用可能対象外ディスク�ディスク� ディスク� ディスク� ディスク� FEP（IC5201）� ADSC（IC2001）�ODC（IC2001） ODC関連� F600 復調エラーによる管理情報取得不能�復調系の不具合によりナビゲーションデータが取得でき� ないため動作停止� ODC（IC2001）�FEP（IC5201）� ADSC（IC2001）� F601 不定なセクタＩＤが要求された� 異常なIDデータのアクセス要求により動作停止� ODC（IC2001）�FEP（IC5201）� ADSC（IC2001）� F602 復調エラーによるLEAD-IN取得不能�LEAD INデータが読めない� F603 復調エラーによりKEYDET取得不能�ディスクのCSSデータが取得できない� F610 ODC異常� コマンド発行許可が出ない� ODC（IC2001）� F611 6626 QCODE don't read Error CD系でシークアドレスが取得できない� ODC（IC2001）� F612 一定時間CRC OKが出ない� DVD系でIDデータが取得できない� ODC（IC2001）� F630 KEY DET問合せに対する非応答� （内部使用のみ）� F631 FILE終端までCPPM KEY DETが不可�CPPMファイルシステムがキズ等により読めない� CPPM （※1）� F632 CPPM-KEY-DETが不可� リボークあるいは改ざんされている� EEPROM（IC6221）�CPPM（※1）� ディスクコード� F103 Ilegal highlight Position ハイライト表示時　ディスク規格違反の可能性大� ＩＩＣエラー� F4FF 強制イニシャライズ失敗� （タイムアウト）� EEPROM（IC6221）�CPU（IC6201）�FEP（IC5201）�ADSC（IC2001）� マイコンエラー� F700 MBX overflow Disc Managerへメッセージ返信時� F701 メッセージコマンド終了しない� Disc Managerに返事を返す前に次のメッセージが発行された� F702 メッセージコマンド変化� Disc Managerに返事を返す前にそのメッセージが変更された� H07 スピンドルモーター駆動エラー� OPU : Optical Pick Up, DSC : Digital Servo Controller, FEP : Front End Processor, ODC : Optical Disc Controller, FROM : Flash ROM� ※1: CPPMとは、著作権保護のためにディスクにあらかじめ書き込まれたコピーガード機能のことです。� 7. エラーコード www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com DVD-S840 28 DVD-S840 Error Code Error Content Additional error explanation Defect 1 Defect 2 Defect 3 Defect 4 F880 Task number is not appropriate Message coming from a non-existing task F890 Sending message when message is being sent to AV task Sending message to AV task F891 Message couldn’t be sent to AV task Begin sending message to AV task F893 FROM falsification FROM (IC6301) CPU (IC6201) F894 EEPROM abnormality EEPROM (IC6221) Serial communicat ion on lone F895 Language area abnormality Firm version agreement check for factory preset setting failure prevention FROM (IC6301) Jumper(*2) F896 No existence model Firm version agreement check for factory preset setting failure prevention Jumper(*2) F897 Initialize is not completed Initialize completion check for factory preset setting failure prevention F8A0 Message command is not appropriate Begin sending message to AV task Note: An error code will be canceled if a power supply is turned OFF. *2: Jumper ... R6022, R6024 and R6026. 8. Last Error Code Saved During NO PLAY Error code Error content System computer Setting task System computer internal error code F0BF 6) Cannot playback because physical � layer is not recognizable PCND_NOPLAY_PHYSICAL 0x50 Drive Manager 0xD0BF F0C0 8) DVD: Cannot playback because it � is not DVD Video/Audio/VR PCND_NOPLAY_VIDEO 0x70 Disc Manager 0xD0C0 F0C1 9) DVD: Prohibited by the restricted � region code PCND_NOPLAY_RCD 0x80 Disc Manager 0xD0C1 F0C2 A) DVD: PAL restricted playback PCND_NOPLAY_PAL 0x90 Disc Manager 0xD0C2 F0C3 B) DVD: Parental lock setting prohibits � the playback of the entire title PCND_NOPLAY_PTL 0xA0 Disc Manager 0xD0C3 F0C4 C) VCD: Prohibited because it is in � PHOTO CD format PCND_NOPLAY_PHOTOCD 0xB0 Disc Manager 0xD0C4 F0C5 D) VCD/CD: Prohibited because it is � CD-ROM without CD-DA PCND_NOPLAY_CDROM 0xC0 Disc Manager 0xD0C5 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com DVD-S840 29 DVD-S840 エラーコード� エラ－内容� シスコン項目� 設定タスク� シスコン内部エラーコード� F0BF 6) 物理層の判別不能のため再生不能� PCND_NOPLAY_PHYSICAL 0x50 Drive Manager 0xD0BF F0C0 8) DVD: DVD Video/Audio/VRでなく� 再生不能� PCND_NOPLAY_VIDEO 0x70 Disc Manager 0xD0C0 F0C1 9) DVD: 禁止リージョンコードのため� 禁止� PCND_NOPLAY_RCD 0x80 Disc Manager 0xD0C1 F0C2 A) DVD: PALは再生禁止� PCND_NOPLAY_PAL 0x90 Disc Manager 0xD0C2 F0C3 B) DVD: パレンタル設定が全タイトル� 再生禁止� PCND_NOPLAY_PTL 0xA0 Disc Manager 0xD0C3 F0C4 C) VCD: PHOTO CDフォーマット� なので禁止� PCND_NOPLAY_PHOTOCD 0xB0 Disc Manager 0xD0C4 F0C5 D) VCD/CD: CD-DAのないCDROM� なので禁止� PCND_NOPLAY_CDROM 0xC0 Disc Manager 0xD0C5 8. NO PLAY時に保存するラストエラーコード エラー内容� エラー補足説明� 不良箇所1 不良箇所2 不良箇所3 不良箇所4 F880 タスク番号が適切でない� 存在しないタスクからメッセージがきたとき� （エラー停止、ファームバグ修正要）� F890 AVタスクへ送信中にメッセージを� 送信しようとした� AVタスクへメッセージ送信中（エラー停止、ファーム� バグ修正要）� F891 AVタスクへのメッセージ送信が� できなかった� AVタスクへメッセージ送信開始（エラー停止、ファーム� バグ修正要）� F893 FROM改ざん� FROM（IC6301）�CPU（IC6201）� F894 EEPROM異常� EEPROM（IC6221）�シリアル通信� ライン� F8A0 メッセージコマンドが適切でない�AVタスクへメッセージ送信開始（エラー停止、ファーム� バグ修正要）� ファームバグ� OPU : Optical Pick Up, DSC : Digital Servo Controller, FEP : Front End Processor, ODC : Optical Disc Controller, FROM : Flash ROM� ※2: ジャンパー.....R6022, R6024, R6026 F895 言語エリア異常� FROM（IC6301）�ジャンパー（※2）� F896 該当モデル無し� ジャンパー（※2）� F897 イニシャライズが完結していま� せん� 失敗防止のため出荷時に調整されています� 失敗防止のため出荷時に調整されています� 失敗防止のため出荷時にイニシャライズされています� www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com DVD-S840 30 DVD-S840 Disassembling the exterior part (Refer to "DISASSEMBLY PROCEDURES AND SERVICE POSITION") INTERMEDIATE P.C.B. Clamp Plate Unit Traverse Block Traverse Gear B, C Optical Pickup Unit Middle Chassis Traverse Gear A/FG Unit Spindle Motor Ass'y Tray I ASSEMBLING AND DISASSEMBLING THE MECHANISM UNIT メカニズムユニットの分解組立 1. 分解手順 1. Disassembly Procedure www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com DVD-S840 31 DVD-S840 2. INTERMEDIATE P.C.B. 1. Remove the screws. 2. Remove the solder from the motor connections. 3. Remove the connectors. 3. Clamp Plate Unit Spread the stopper with hand to slide the tabs and remove the clamp plate unit. Solder はんだ Connector コネクター Screw ねじ INTERMEDIATE P.C.B. 中継P.C.B. Connector コネクター 〈メカニズムユニット底部〉 Tab ツメ Tab ツメ Clamp plate unit クランププレートユニット Stopper ストッパー Stopper ストッパー Tab ツメ Clamp plate unit クランププレートユニット Stopper ストッパー 2. 中継P.C.B. 1. ねじを外す。 2. はんだを取り除く。 3. コネクターを外す。 3. クランププレートユニット ストッパーを手で広げながらツメをスライドさせ、クラン ププレートユニットを外す。 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com DVD-S840 32 DVD-S840 4. Tray Lift the tray. • Reassemble the tray so that it is in the backmost position. 1. Turn traverse gear until cam gear lever comes to the lever adjusting position at the end of the mechanical chassis unit. 2. Check the position of convex phase on back of the tray, and that of concave phase on drive gear. Tray / トレイ Lever レバー Cam gear カムギア mechanical chassis unit メカシャーシユニット Lever adjusting point レバー合わせ位置 〈トレイ裏面〉 Convex phase 位相凸 Traverse gear トラバースギア Tray トレイ Drive gear 駆動ギア 4. トレイ トレイを持ち上げる。 ＜トレイ組立ての注意点＞ ●トレイが最後端位置になるように組立てる。 1. カムギアのレバーの位置とメカシャーシユニットのレ バー合わせ位置（メカシャーシユニットの端）が合うよう にトラバースギアを回転させる。 2. トレイ裏面の位相凸と駆動ギアの位相凹の位置を確認す る。 Tray トレイ Drive gear 駆動ギア Convex phase 位相凹 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com DVD-S840 33 DVD-S840 a. Place the tray on the unit from rearward. (Rear side) （後方） (Front side) （前方） Tray トレイ a. トレイを奥よりかぶせる。 Caution: Make sure to mate convex phase and concave phase properly, so that the gap between turntable and tray becomes 5mm or less. b. Inch the tray frontward until convex phase and concave phase mate. Turntable ターンテーブル 5mm or less 5mm以内 注意： ターンテーブルとトレイのすき間が５mm以内になるよ うに位相凸と位相凹を合わせる。 b. トレイを手前へ少しずつ押し、位相凸と位相凹を合わせ る。 Tray トレイ (Rear side) （後方） (Front side) （前方） Tray トレイ www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com DVD-S840 34 DVD-S840 5. Traverse Block 1. Lift the traverse block while spreading the hook of the mechanical chassis unit. 2. Disengage the tabs from the holes of the mechanical chassis unit. • Take the following precautions when reassembling the traverse block. 1. Turn traverse gear on the traverse block to let trigger lever turn rightward. 2. Bring cam gear lever to the lever adjusting position at the end of mechanical chassis unit. 3. Put tabs A and B into slots A and B respectively. Place tabs C into hooks to mount the traverse block on mechanical chassis unit. (Slot A... Mechanical Chassis, Slot B... Cam Gear) 5. トラバースブロック 1. メカシャーシユニットのフックを手で広げながら、トラ バースブロックを持ち上げる。 2. ツメをメカシャーシユニットの孔から外す。 ＜トラバースブロック組立ての注意点＞ ● トラバースブロックの組立て時は、下記の点に注意して 下さい。 1. トラバースブロックのトラバースギアを動かし、トリ ガーレバーを右側へ回転させる。 2. カムギアのレバーの位置とメカシャーシユニットのレ バー合わせ位置（メカシャーシユニットの端）を合わせ る。 3. ツメA、Bを溝A、Bへ入れる。 ツメCをフックへはめこみトラバースブロックとメカ シャーシユニットを組立てる。 Traverse block トラバースブロック Tab ツメ ditch 孔 Hook フック Mechanical chassis unit メカシャーシユニット Mechanical chassis unit メカシャーシユニット Traverse block トラバースブロック Lever adjusting position レバー合わせ位置 Cam gear カムギア Slot B / 溝B Lever / レバー Slot A / 溝A Tab A / ツメA Tab B / ツメB Hook フック Tab C / ツメC Traverse gear トラバースギア Trigger lever トリガーレバー www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com DVD-S840 35 DVD-S840 6. Traverse Gear B, C 1. Disengage the tabs from the traverse gear. 2. Remove the traverse gears B and C. Note: The traverse gear B is under the traverse gear C. 注） トラバースギアBはトラバースギアCの下にあります。 6. トラバースギアB、C 1. トラバースギアのツメを外す。 2. トラバースギアB、C を外す。 Tab of traverse gear トラバースギアのツメ 〈トラバースブロック底部〉 Traverse gears B and C トラバースギアB、C 7. Optical Pickup Unit 1. Remove the screws. 2. Remove the spring holders and the springs. 3. Pull out the drive shaft and guide shaft. 7. 光ピックアップユニット 1. ねじを外す。 2. スプリングホルダー、スプリングを外す。 3. ドライブシャフト、ガイドシャフトを引き抜く。 Pickup unit 光ピックアップユニット Spring holder スプリングホルダー Screw ねじ Guide shaft ガイドシャフト Screw ねじ Spring holder スプリングホルダー Drive shaft ドライブシャフト Spring holder スプリングホルダー Screw ねじ www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com DVD-S840 36 DVD-S840 7.1 Precautions on Optical Pickup Replacement The optical pickup can be damaged by static electricity from your body. Be sure to take static electricity countermeasures when working around the optical pickup. (Refer to the related page in this Manual about the countermeasures.) 1. Do not touch the laser diode, actuator or their associated parts. 2. Do not use a tester to check the laser diode. (Laser diode can be damaged easily.) 3. Use an anti-static soldering iron when adding or removing the laser diode shorting jumper. 4. Solder the land on flexible cable of optical pickup unit. Caution • When using the soldering iron without anti-static feature, short-circuit the flexible cable terminal with a clip before short-circuiting the land. • After completing the repair, remove the solder from the laser diode shorting jumper properly following the procedures described in this Manual. 7.1 光ピックアップ交換時の注意 光ピックアップは体に帯電している静電気等で破壊される 場合があります。光ピックアップ周辺を修理する場合は静 電気保護対策を行った上で実施してください。（静電気対 策についてのページを参照してください。） 1. レーザーダイオード周辺やアクチュエータ周辺はさわら ないこと。 2. レーザーダイオードをテスター等で良否判定しないこ と。（簡単に破壊されます。） 3. レーザーダイオードのショート･除去に使用する半田ゴ テは静電対策されたものを推奨します。 （推奨半田ゴテ）HAKKO ESD 対策品 4. 光ピックアップのフレキシブルケーブルにあるランドを 半田付けします。 注意 ・ 静電対策されていない半田ゴテ使用時は、フレキシブル ケーブルの端子面をクリップ等でショートしてから、ラ ンドをショートしてください。 ・ 上記のレーザーダイオードのショートは修理完了後、本 文説明順に従い正しい手順でハンダを取り除いてくださ い。 Optical pickup unit 光ピックアップユニット Flexible cable フレキシブルケーブル Use a clip or other item to ground the unit. クリップ等でアースしてください。 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com DVD-S840 37 DVD-S840 7.3 Cautions to Be Taken When Replacing the Optical Pickup An antistatic flexible sheet (FPC) is connected with the new optical pickup. Replace the optical pickup according to the following procedure. 1. Install the Terminal FPC, TRV feed rack on the optical pickup. (See Fig. A) 2. Install the Terminal FPC in the connector on the Terminal P.C.B.. 7.2 Disassembling the Optical Pickup Unit 1. Remove 2 screws A and remove the TRV feed rack. 2. Remove the screw B and remove the Terminal FPC. 3. Remove the optical pickup. 7.3 光ピックアップ交換時の注意点 新品の光ピックアップには、静電対策用フレキ（FPC）が接 続されています。 光ピックアップの交換時も以下と同様の手順手順で行いま す。 1. 光ピックアップに中継FPC、TRV送りラック、シャフ トバネを取り付ける。（Fig. A参照） 2. 中継P.C.B.のコネクターに中継FPCを取り付ける。 Antistatic flexible sheet (FPC) 静電対策用フレキ（FPC） 7.2 光ピックアップユニットの分解手順 1. ねじA （2本）を外し、TRV送りラックを外す。 2. ねじB （1本）を外し、中継FPCを外す。 3. 光ピックアップを外す。 Screw A ねじA TRV feed rack TRV送りラック Optical pickup 光ピックアップ Terminal FPC 中継FPC Screw B ねじB Connector コネクター Terminal FPC 中継FPC Ground the optical pickup with a clip. クリップ等でアースしてください。 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com DVD-S840 38 DVD-S840 3. Install the optical pickup unit, spring drive shaft, guide shaft, rubber cushion, and spring holder on the traverse block. Cautions to be taken when assembling the unit: Install the pickup unit so that it is located at the rear end of the guide shaft. Spring holder (spring) スプリングホルダー（スプリング） 3. 光ピックアップユニット、スプリング、ドライブシャフ ト、ガイドシャフト、クッションゴム、スプリングホル ダーをトラバースブロックに取り付ける。 Optical pickup installation position (rear end of the guide shaft) 光ピックアップ取り付け位置 （ガイドシャフトの最後方） 組立時の注意：光ピックアップユニットは、ガイドシャフ トの最後方になるように取り付ける。 Spring holder (spring) スプリングホルダー（スプリング） Optical pickup unit 光ピックアップユニット (Rear side) （後方） Rubber cushion クッションゴム Drive shaft ドライブシャフト (Front side) （前方） Spring holder (spring) スプリングホルダー（スプリング） Rubber cushion クッションゴム Guide shaft ガイドシャフト Traverse block トラバースブロック www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com DVD-S840 39 DVD-S840 4. Cut the antistatic flexible sheet for the optical pickup unit. 4. 光ピックアップの静電対策用フレキを切断する。 Cutting line 切断ライン Antistatic FPC 静電対策FPC www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com DVD-S840 40 DVD-S840 8. Disassembling the Middle Chassis 1. Remove the holder pins. 2. Remove the tab. 3. Lift up the upper part in the direction of the arrow. 10. Disassembling the Spindle Motor Ass'y Remove the floating rubbers. 9. Disassembling the Traverse Gear A/FG unit 1. Remove the screw. 2. Remove the traverse gear A. 8. ミドルシャーシ 1. 押えピンを外す。 2. ツメを外す。 3. 矢印の方向に引きながら持ち上げる。 10. スピンドルモータアセンブリー フローティングゴムを外す。 9. トラバースギアA/FGユニット 1. ねじを外す。 2. トラバースギアAを外す。 Holder pin 押えピン Tab ツメ Middle chassis ミドルシャーシ Traverse gear A トラバースギアA Screw ねじ FG unit FGユニット Spindle motor ass'y スピンドルモータアセンブリー Floating rubber フローティングゴム Floating rubber フローティングゴム www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com DVD-S840 41 DVD-S840 2. Important Points in Adjustment • Before starting optical pickup tilt adjustment, be sure to take anti-static measures. • Optical pickup tilt adjustment is necessory after replacement of the following components. 1. Optical pickup unit 2. Spindle motor unit 3. Optical pickup peripheral parts (such as the rail) Notes Adjustment is generally unnecessary after replacing the other parts of the traverse unit. However, make adjustment if there is a noticeable degradation in picture quality. Optical adjustments cannot be made inside the optical pickup. Adjustment is generally unnecessary after replacing the traverse unit. Application Name Number 用　　途 品　　　　名 品　　　　　番 Tilt adjustment DVD test disc DVDT-S15 (AAX07320) or DVDT-S01 (TX946080) あおり調整 DVD テストディスク DVDT-S15（AAX07320）またはDVDT-S01（TX946080） Hex wrench JZS0100 (TX946380) 六角レンチ Inspection Extension cable 26P (MODULE P.C.B. to TERMINAL P.C.B.) JGS0098 (TX946370) 点検用 延長ケーブル（モジュールP.C.B.ーターミナルP.C.B.） Extension cable 22P (MODULE P.C.B. to TERMINAL P.C.B.) JGS0116 (AAX16610) 延長ケーブル（モジュールP.C.B.ーターミナルP.C.B.） Others Screw lock RZZ0L01 (TX946400) その他 ネジロック Grease 1 RFKXGAK152 (AAX27800) グリス Grease 2 PFKXPG641 (AAX46440) グリス Oil RFKXGA1280 (AAX27790) Confirmation CD test disc PVCD-K06 (TX946090) or any other commercially 確認 CD テストディスク available disc PVCD-K06（TX946090） 他一般市販ディスク VCD test disc PVCD-K06 (TX946090) or any other commercially available disc VCD テストディスク PVCD-K06（TX946090） 他一般市販ディスク Recovery disc RFKZD5TR006 (AAX42050) リカバリーディスク I ADJUSTMENT / 調整 1. Service Tools and Equipment 1. 調整に必要な機器 2. 調整のポイント ・ 光学系調整を始める前に静電気保護対策を実施してくだ さい。 ・ 次の部品交換時は光学調整「光ピックあおり調整」が必要 です。 1. 光ピックアップ 2. スピンドルモータアセンブリ 3. 光ピックアップ周辺（レール等） 備考 その他のトラバース内の部品交換後は基本的に調整は不 要ですが画質劣化が見られる場合は調整してください。 光ピックアップ内の光学調整はできません。トラバース ユニットを交換した場合は基本的に調整は不要です。 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com DVD-S840 42 DVD-S840 4.1. Adjustment Procedure 1. While pressing the " ddddd " button and the " fffff " button on the main unit, press the "5" button on the remote control unit. 2. Confirm that "J_xxx_yyy_zz" is shown on the front display. For your Information: "xxx" is the jitter rate. "yyy" is the error counter, while "zz" is the focus drive value. 3. Play test disc T01 (inner periphery). 4. Adjust tangential adjustment screw so that the jitter value is minimized. 5. Play test disc T43 (outer periphery). 6. Adjust tilt adjustment screw 1 so that the jitter value is minimized. 7. Play test disc T43 (outer periphery). 8. Adjust tilt adjustment screw 2 so that the jitter value is minimized. 9. Repeat adjusting tilt adjustment screws 1 and 2 alternately until the jitter value is minimized. 3. Storing and Handling Test Discs • Surface precision is vital for DVD test discs. Be sure to store and handle them carefully. 1. Do not place discs directly onto the workbench, etc., after use. 2. Handle discs carefully in order to maintain their flatness. Place them into their case after use and store them vertically. Store discs in a cool place where they are not exposed to direct sunlight or air from air conditioners. 3. Accurate adjustment will not be possible if the disc is warped when placed on a surface made of glass, etc. If this happens, use a new test disc to make optical adjustments. 4. If adjustment is done using a warped disc, the adjustment will be incorrect and some discs will not be playable. 3. テストディスクの保管･管理について ・ DVD テストディスクは平面精度が要求されます。保管 管理にはご注意いただきますようお願いします。 1. 使用後、ディスクを作業机等に直接置かないでくださ い。 2. 平面性を保つためていねいに取り扱い、使用後は専用 ケースに入れ垂直に保管します。保管時は直射日光や空 調風が直接あたらない涼しい場所に保管してください。 3. ガラスなどの平面に置いてディスクが反っている場合は 正確な調整ができません。その場合は、新しいテスト ディスクで光学調整を行なってください。 4. 反っているディスクで調整すると反ったまま調整される ので他のディスクが再生できない場合があります。 Adjustment point Tangential adjustment screw, Tilt adjustment screw 調 整 箇 所 タンジェンシャル調整ネジ、チルト調整ネジ Mode T01 (inner periphery) play, T43 (outer periphery) play モード T1（内周）再生、T43（外周）再生 Disc DVDT-S15 (AAX07320) or DVDT-S01 ディスク DVDT-S15（AAX07320）またはDVDT-S01 Measuring equipment None (Use main unit servicing display.) 計測器 なし（本体サービス表示を使用） Adjustment value Adjust to the minimum jitter value. 調整値 ジッター値が最低になるように調整します。 4. Optical pickup tilt adjustment 4. 光ピックあおり調整 4.1. 調整方法 1. 本体の「ddddd」ボタンと「fffff」ボタンを押しながら、リモコン の数字ボタン「5」を押します。 2. フロントのディスプレイの表示に「J_xxx_yyy_zz」と表 示されているのを確認します。 参考 「xxx」はジッター測定値をあらわします。 「yyy」はエラー発生の回数をあらわします。 「zz」はフォーカス駆動値をあらわします。 3. テストディスクのT01（内周）を再生します。 4. タンジエンシャル調整ねじを回してジッター値が最低に なるように調整します。 5. テストディスクのT43（外周）を再生します。 6. チルト調整ねじ1 を回してジッター値が最低になるよう に調整します。 7. テストディスクのT43（外周）を再生します。 8. チルト調整ねじ2 を回してジッター値が最低になるよう に調整します。 9. チルト調整ねじ1、2 を相互にジッター値が最低になる まで繰り返して調整を行なってください。 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com DVD-S840 43 DVD-S840 • Jitter value depends on the model: 1. If the jitter value changes like B, the optimum point is easy to find. 2. If the jitter value changes like A, set the optimum point near the middle. 4.2. Important Points 1. Make tangential adjustment first, and then make tilt adjustment. 2. Repeat adjusting two or three times to find the optimum point. 3. Finish the procedure with tilt adjustment. 4.2. ポイント 1. タンジェンシャル側を先に調整してからチルト側を調整 します。 2. 最良点を見つけるために2、3 回繰り返してください。 3. 最後にチルト調整で終わってください。 ・機種によってジッターの値が 　1. B の場合なら最良点がわかりやすい。 　2. A の場合なら中間位置ぐらいで止める。 Change in jitter value ジッター値 Optimum point 最良点 Adjustment angle ADJ角度 Tangential adjustment screw タンジェンシャル調整ねじ Front フロント Rear リア Tilt adjustment screw 1 チルト調整ねじ1 Tilt adjustment screw 2 チルト調整ねじ2 4.3. Check after Adjustment Play a test disc or any other disc to make sure that there is no picture degradation in the inner, middle and outer peripheries, and no audio skipping. After adjustment is finished, lock each adjustment screw in position using screw lock. 4.3. 調整後の確認 テストディスクや一般のディスクを再生して、内周、中 周、外周で画質の劣化や音飛びなどがないことを確認して ください。調整終了後はネジロックを行ない調整ねじを固 定します。 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com DVD-S840 44 DVD-S840 4.4. Procedure for Screw Lock 1. After adjustment, remove the top cover, tray, clamper base and traverse unit in this sequence. 2. Lay the traverse unit upside down, and lock the adjustment screw with screw lock. 3. After locking, reassemble the traverse unit, clamper base, tray and top cover. 4.4. ネジロックの方法 1. 調整終了後、トップカバー、トレイ、クランパーベース ユニット、トラバースユニットを順番に分解します。 2. トラバースユニットを裏返してネジロックで調整ねじを 固定します。 3. 固定後、トラバースユニット、クランパーベースユニッ ト、トレイ、トップカバーを組み立てます。 Screw lock (adjustment screw) ねじロック（調節ねじ） www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com DVD-S840 45 DVD-S840 ABBREVIATIONS / 略語 DEFINITIONS 内容 A A0～UP ADDRESS アドレス ACLK AUDIO CLOCK オーディオクロック AD0～UP ADDRESS BUS アドレスバス ADATA AUDIO PACKET DATA オーディオパケットデータ ALE ADDRESS LATCH ENABLE アドレスラッチイネーブル AMUTE AUDIO MUTE オーディオミュート AREQ AUDIO PACKET REQUEST オーディオパケット要求信号 ARF AUDIO RF オーディオRF ASI SERVO AMP INVERTED INPUT サーボアンプ入力 ASO SERVO AMP OUTPUT サーボアンプ出力 ASYNC AUDIO WORD DISTINCTION SYNC オーディオワード識別信号 B BCK BIT CLOCK (PCM) データビットクロック BCKIN BIT CLOCK INPUT データビットクロック入力 BDO BLACK DROP OUT ブラックドロップ出力 BLKCK SUB CODE BLOCK CLOCK サブコードブロッククロック BOTTOM CAP. FOR BOTTOM HOLD ボトムホールド容量接続 BYP BYPASS バイパス BYTCK BYTE CLOCK バイトクロック C CAV CONSTANT ANGULAR VELOCITY CONSTANT ANGULAR VELOCITY CBDO CAP. BLACK DROP OUT ブラックドロップアウト容量接続 CD COMPACT DISC コンパクトディスク CDSCK CD SERIAL DATA CLOCK CDシリアルデータクロック CDSRDATA CD SERIAL DATA CDシリアルデータ CDRF CD RF (EFM) SIGNAL CDRF（EFM）信号 CDV COMPACT DISC-VIDEO コンパクトディスク－ビデオ CHNDATA CHANNEL DATA チャンネルデータ CKSL SYSTEM CLOCK SELECT システムクロック選択 CLV CONSTANT LINEAR VELOCITY CONSTANT LINEAR VELOCITY COFTR CAP. OFF TRACK オフトラッキング容量接続 CPA CPU ADDRESS CPUアドレス CPCS CPU CHIP SELECT CPUチップセレクト CPDT CPU DATA CPUデータ CPUADR CPU ADDRESS LATCH CPUアドレス CPUADT CPU ADDRESS DATA BUS CPUアドレスデータバス CPUIRQ CPU INTERRUPT REQUEST CPU割り込み要求信号 CPRD CPU READ ENABLE CPUリードイネーブル CPWR CPU WRITE ENABLE CPUライトイネーブル CS CHIP SELECT チップセレクト CSYNCIN COMPOSITE SYNC IN 複合同期信号入力 CSYNCOUT COMPOSITE SYNC OUT 複合同期信号出力 D DACCK D/A CONVERTER CLOCK D/Aコンバータクロック DEEMP DEEMPHASIS BIT ON / OFF ディエンファシスビットON/OFF DEMPH DEEMPHASIS SWITCHING ディエンファシスON信号 DIG0～UP FL DIGIT OUTPUT FLデジット出力 DIN DATA INPUT データ入力 DMSRCK DIM SERIAL DATA READ CLOCK DMシリアルデータリードブロック DMUTE DIGITAL MUTE CONTROL デジタルミュート制御 DO DROP OUT ドロップアウト DOUTO～UP DATA OUTPUT データ出力 DRF DATA SLICE RF (BIAS) データスライスRF（バイアス） DRPOUT DROP OUT SIGNAL ドロップアウト信号 DREQ DATA REQUEST データ要求信号 DRESP DATA RESPONSE データリスポンス DSC DIGITAL SERVO CONTROLLER デジタルサーボ制御 DSLF DATA SLICE LOOP FILTER データスライスループフィルター DVD DIGITAL VIDEO DISC デジタルビデオディスク E EC ERROR TORQUE CONTROL エラートルク制御 ECR ERROR TORQUE CONTROL REFERENCE エラートルク制御リファレンス ENCSEL ENCODER SELECT エンコーダー選択 ETMCLK EXTERNAL M CLOCK (81MHz/40.5MHｚ) 外部Mクロック（81MHz/40.5MHｚ） ETSCLK EXTERNAL S CLOCK (54MHz) 外部Sクロック（54MHz） I ABBREVIATIONS / 略語表 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com DVD-S840 46 DVD-S840 ABBREVIATIONS / 略語 DEFINITIONS 内容 F FBAL FOCUS BALANCE フォーカスバランス制御 FCLK FRAME CLOCK フレームクロック FE FOCUS ERROR フォーカスエラー FFI FOCUS ERROR AMP INVERTED INPUT フォーカスエラーアンプ入力 FEO FOCUS ERROR AMP OUTPUT フォーカスエラーアンプ出力 FG FREQUENCY GENERATOR 周波数発生器 FSC FREQUENCY SUB CARRIER 周波数サブキャリー FSCK FS (384 OVER SAMPLING) CLOCK FS （384オーバーサンプリング）クロック G GND COMMON GROUNDING (EARTH) グランド H HA0～UP HOST ADDRESS ホストアドレス HD0～UP HOST DATA ホストデータ HINT HOST INTERRUPT 割り込み要求信号 HRXW HOST READ/WRITE ホストリード/ライト I IECOUT IEC958 FORMAT DATA OUTPUT IEC958フォーマットデータ出力 IPFLAG INTERPOLATION FLAG 補間フラグ IREF I (CURRENT) REFERENCE 基準電流入力 ISEL INTERFACE MODE SELECT インターフェースモード L LDON LASER DIODE CONTROL レーザーダイオード制御 LPC LASER POWER CONTROL レーザーパワー制御 LRCK L CH/R CH DISTINCTION CLOCK L CH/R CH識別クロック M MA0～UP MEMORY ADDRESS メモリーアドレス MCK MEMORY CLOCK メモリークロック MCKI MEMORY CLOCK INPUT メモリークロック入力 MCLK MEMORY SERIAL COMMAND CLOCK マイコン･コマンド･クロック信号 MDATA MEMORY SERIAL COMMAND DATA マイコン･コマンド･データ MDQ0～UP MEMORY DATA INPUT/OUTPUT メモリーデータ入力/出力 MDQM MEMORY DATA I/O MASK メモリーデータI/Oマスク MLD MEMORY SERIAL COMMAND LOAD マイコン・コマンド・ロード信号 MPEG MOVING PICTURE EXPERTS GROUP Moving Picture Experts Group O ODC OPTICAL DISC CONTROLLER オプティカルディスク制御 OFTR OFF TRACKING OFFトラッキング OSCI OSCILLATOR INPUT 発振器入力 OSCO OSCILLATOR OUTPUT 発振器出力 OSD ON SCREEN DISPLAY オンスクリーンディスプレイ P P1～UP PORT ポート PCD CD TRACKING PHASE DIFFERENCE CDトラッキング位相差 PCK PLL CLOCK PLLクロック PDVD DVD TRACKING PHASE DIFFERENCE DVD位相差トラッキング PEAK CAP. FOR PEAK HOLD ピークホールド容量接続 PLLCLK CHANNEL PLL CLOCK チャンネルプルクロック PLLOK PLL LOCK PLLロック PWMCTL PWM OUTPUT CONTROL PWM制御 PWMDA PULSE WAVE MOTOR DRIVE A パルスウェーブモータードライブA PWMOA,B PULSE WAVE MOTOR OUT A, B パルスウェーブモーターアウトA, B R RE READ ENABLE リードイネーブル RFENV RF ENVELOPE RFエンベロープ RFO RF PHASE DIFFERENCE OUTPUT RF出力 RS (CD-ROM) REGISTER SELECT （CD-ROM）抵抗選択 RSEL RF POLARITY SELECT RF極性選択 RST RESET リセット RSV RESERVE リザーブ S SCK SERIAL CLOCK シリアルデータクロック SCKR AUDIO SERIAL CLOCK RECEIVER オーディオシリアル取り込みクロック SCL SERIAL CLOCK シリアルクロック SCLK SERIAL CLOCK シリアルクロック SDA SERIAL DATA シリアルデータ SDI0,1 SERIAL DATA INPUT シリアルデータ入力 SDO0 SERIAL DATA OUTPUT シリアルデータ出力 SDT0,1 SERIAL DATA CLOCK シリアルロック SEG0～UP FL SEGMENT OUTPUT FLセグメント出力 SELCLK SELECT CLOCK クロック選択 SEN SERIAL PORT ENABLE シリアルポートイネーブル SIN1,2 SERIAL DATA IN シリアルデータ入力 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com DVD-S840 47 ABBREVIATIONS / 略語 DEFINITIONS 内容 S SOUT1,2 SERIAL DATA OUT シリアルデータ出力 SPDI SERIAL PORT DATA INPUT シリアルポートデータ入力 SPDO SERIAL PORT DATA OUTPUT シリアルポートデータ出力 SPEN SERIAL PORT R/W ENABLE シリアルポートR/Wイネーブル SPRCLK SERIAL PORT READ CLOCK シリアルポートリードクロック SPWCLK SERIAL PORT WRITE CLOCK シリアルポートライトクロック SQCK SUB CODE Q CLOCK サブコードQクロック SQCX SUB CODE Q DATA READ CLOCK サブコードQデータリードクロック SRDATA SERIAL DATA シリアルデータ SRMADR SRAM ADDRESS BUS SRAMアドレスバス SRMDT0～7 SRAM DATA BUS 0~7 SRAMデータバス SS START/STOP スタート/ストップ STAT STATUS ステータス STCLK STREAM DATA CLOCK ストリームデータクロック STD0～UP STREAM DATA ストリームデータ STENABLE STREAM DATA INPUT ENABLE ストリームデータ入力イネーブル STSEL STREAM DATA POLARITY SELECT ストリームデータ極性選択 STVALID STREAM DATA VALIDITY ストリームデータ有効信号 SUBC SUB CODE SERIAL サブコードシリアル SBCK SUB CODE CLOCK サブコードクロック SUBQ SUB CODE Q DATA サブコードQデータ SYSCLK SYSTEM CLOCK システムクロック T TE TRACKING ERROR トラッキングエラー TIBAL BALANCE CONTROL バランス制御 TRCRS TRACK CROSS SIGNAL トラッククロス信号 TRON TRACKING ON トラッキングON TRSON TRAVERSE SERVO ON トラッキングサーボON V VBLANK V BLANKING Vブランキング VCC COLLECTOR POWER SUPPLY VOLTAGE アナログ電源 VCDCONT VIDEO CD CONTROL (TRACKING BALANCE) ビデオCD制御（トラッキングバランス） VDD DRAIN POWER SUPPLY VOLTAGE デジタル電源 VFB VIDEO FEED BACK ビデオフィードバック VREF VOLTAGE REFERENCE 基準（中点）電圧入力 VSS SOURCE POWER SUPPLY VOLTAGE グランド W WAIT SUB CYCLE WAIT ウェイト WDCK WORD CLOCK ワードクロック WEH WRITE ENABLE HIGH ライトイネーブル（H) WSR WORD SELECT RECEIVER ワード選択レシーバー X X X'TAL 水晶発振器 XALE X ADDRESS LATCH ENABLE アドレスラッチイネーブル XAREQ X AUDIO DATA REQUEST オーディオデータ要求信号 XCDROM X CD ROM CHIP SELECT CD-ROMチップセレクト XCS X CHIP SELECT チップセレクト XCSYNC X COMPOSITE SYNC 複合同期信号 XDS X DATA STROBE データストロボ XHSYNCO X HORIZONTAL SYNC OUTPUT 水平同期信号 XHINT XH INTERRUPT REQUEST 割り込み要求信号 XI X'TAL OSCILLATOR INPUT 水晶発振器入力 XINT X INTERRUPT 割り込み信号 XMW X MEMORY WRITE ENABLE メモリーライトイネーブル XO X'TAL OSCILLATOR OUTPUT 水晶発振器出力 XRE X READ ENABLE リードイネーブル XSRMCE X SRAM CHIP ENABLE SRAMチップイネーブル XSRMOE X SRAM OUTPUT ENABLE SRAM出力イネーブル XSRMWE X SRAM WRITE ENABLE SRAMライトイネーブル XVCS X V-DEC CHIP SELECT V-DECチップセレクト XVDS X V-DEC CONTROL BUS STROBE コントロールバスストローブ XVSYNCO X VERTICAL SYNC OUTPUT 垂直同期出力 w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 2 A B C D E F G H I J 1 3 4 5 7 DVD-S840 6 48 IC6561 INTERMEDIATE P.C.B. MOTOR TRAVERSE TRAY CLK TERMINAL P.C.B. IC3061 IC6001 IC2501 ACTUATOR MECHANISM UNIT MODULE P.C.B. POWER P.C.B. PR PB Y S-VIDEO OUT VIDEO OUT MIX L MIX R FL FR SL SR CNT SW DIGITAL AUDIO OUT (OPTICAL) DIGITAL AUDIO OUT (COAXIAL) IC3501 IC4211 BUFFER VIDEO CONVERTER D/A AUDIO IC3001 (DATA BUS) (ADDRESS BUS) IC6301 IC2001 IC5201 (AV DEC) DECODER AV SDRAM 64Mbit IC3062 SDRAM 64Mbit CPU OPERATION KEY REMOTE CTL LED FL (DSC/ODC) CONTROLLER DISC OPTICAL DRIVE MOTOR MOTOR SPINDLE FLASH ROM 16Mbit IC6201 MAIN CPU IC6221 EEP-ROM (FEP) PROCESSOR END FRONT UNIT PICK UP OPTICAL I BLOCK DIAGRAM OVERALL BLOCK DIAGRAM w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com A B C D E F G H I J 1 2 3 4 5 6 7 DVD-S840 49 QR6102 (LED DRIVE) QR6101 (LED DRIVE) L KEYIN3 KEYIN1 KEYIN2 525P REMOCON (REG.D+2.5V) IC1125 OSC1 B1 B2 B3 B4 OSC2 X6001 10 42 43 SHUTTLE 44 2 1 1 2 C C 45 9 P.OFF 40 S6153 STOP S6152 PLAY S6151 PAUSE S6154 OPEN/CLOSE S6101 PA31 PA11 PA21 STANDBY/ON S6155 S6157 PROGRESSIVE ON FWD-SKIP S6156 RVS-SKIP 19 KEYIN0 16 17 18 RECEIVER IR 1 IC6101 33 525P (PROGRESSIVE ON) D6151 QR6056 7 DRIVE 525P-LED STBY STANDBY/ON D6103 QR6052 DRIVE STBY-LED AD.ONLY-LED VIDEO OFF D+5V D6102 94 MULTI-LED MULTI-CH D6101 96 SEG7 64 80 SEG23 FL(DL6001) 1G-9G F+ F- P1-P17 DGT1 DGT9 63 55 (OPERATION CPU) IC6001 SECONDARY CIRCUIT PRIMARY CIRCUIT Q1051 Q1021, Q1052 CONTROL VOLTAGE CONSTANT NSW+5V D+2.5V COUPLER PHOTO REG. SHUNT 2 3 1 OUT IN ON/OFF IC1101 FL DRIVE Q6095 SWITCH QR1115 18 Q1115 D+5V A+5V G D S REG.+5V 15 (REG.M+9V) IC1151 M+9V 2 3 1 OUT IN ON/OFF 14 NSW-10V 20 NSW+10V 19 FL-30.8V 13 11 12 TRANSFORMER POWER T1021 ,C1011,C1012 D1011 RECTIFIER L1001 FILTER LINE D1002 KILLER SURGE F1001 AC SOCKET P1001 COUNT S6161 DIRECTION S6162 1 POWER BLOCK DIAGRAM w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 2 A B C D E F G H I J 1 3 4 5 7 DVD-S840 6 50 65 TE OFTR BDO TBAL BIAS1 BIAS2 MUTE CH3 FG UNIT FG1 FG2 CNT MUTE CH4 MUTE CH1,2 - + SHIFT LEVEL - + + - + - SHIFT LEVEL - + - + + - SHIFT LEVEL - + + - + - SHIFT LEVEL - + + - + - OPIN- 5 OPIN+ 4 SPINDLE MOTOR M2501 TRAVERSE MOTOR M2502 IC6001-27,28PIN FROM LDIN 24 SW2501 (OPERATION CPU) IC6001 P6005-1PIN (TRAY OPEN SW.) FROM 37 TRV-SW+ TRAY-SW- TRAYMUT TRAY/TRV TRAY/TRV SW TRAY-MUTE TRAY CLOSE TRAY OPEN 47 31 OPOUT 6 69 7.2Vp-p(20usec./div.) IC2501-11,12,13,14 RF SIGNAL MOTOR DRIVE SIGNAL TRACKING ERROR SIGNAL FOCUS ERROR SIGNAL TILT HDD15 STD0 - - STD7 TILTP FG 56 FG ENB TRS-DRV DAC 0 DAC 1 SPDRV VIN3 VIN2 VIN1 TRIN MUTE12 IN SW MUTE3 SPDIN FOIN TRIN TRVSIN MUTE4 LD CNT VO2- VO2+ VO1- VO1+ VO3- VO3+ VO4- VO4+ 172 168 166 164 160 158 151 149 IC3001 (AV DECODER) PWM5 61 HDD8 73 76 78 81 71 70 68 115 AD5 DMV 122 114 67 2 26 9 27 20 28 11 12 13 14 18 17 16 15 23 3 (MOTOR DRIVE) IC2501 ACT T- ACT T+ ACT F- ACT F+ OPTICAL PICK UP UNIT ACTUATOR COIL TRACKING COIL FOCUS OPTICAL PICK UP UNIT LASER DIODE LASER DIODE PHOTO DETECTOR B3 B4 B2 B1 A3 A4 A2 A1 AMP HEAD Q5111 LD DRIVE LD DRIVE Q5115 LPC2 LPCO2 LPC1 LPCO1 RFINP CRFHP1 PEAK RSCL CRFHP2 RFINN VIN10 VIN9 VIN4 VIN3 VIN2 VIN1 VIN8 VIN7 VIN6 VIN5 8 98 RFTE 12 STDIO SCK SEN 20 19 18 REG LOGIC AMP LPC 3 4 1 2 63 62 TEFLT + - 11 FBAL 7 14 FE 13 FS + - + - FBAL DET. PHASE ENTIAL DEFFER- DET. PHASE ENTIAL DEFFER- COMP. HPF EQ COMP. HPF EQ COMP. HPF EQ COMP. HPF EQ 61 60 59 58 (FEP) IC5201 REFNV 49 TESTSG 43 DCAGC 31 DCFLT 36 POFLT CONT. LEVEL TEFLT DET. DPDOFT CONT. LEVEL DET. MIRROR 21 22 DET. BDO CONT. LEVEL CONT. GD FLTON SAG FLTOP FLTON FLTOP 35 34 - + DET. ENV CONT. AGC CONT. LEVEL - + EQ CONT. BOOST CONT. FC VGA LPF AMP AMP AMP AMP AMP AMP TBAL AMP AMP AMP AMP AMP AMP 54 53 52 51 + - HOLD S LINE NW DET + - + - - + 47 46 PWM1 PWM2 PWM3 53 54 55 AD1 RFDIF TBAL FBAL 66 AD0 AD2 OFTR 51 (DSC/ODC) IC2001 BDO 52 NARF ARF TSTSG AD3 82 120 111 110 119 117 118 38 SERVO BLOCK DIAGRAM w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com A B C D E F G H I J 1 2 3 4 5 6 7 DVD-S840 51 XWR XRD HCLK XCS NAVCS SYSCLK NRD NWEL 27 28 31 29 3 2 18 7 35 36 28 11 P/N RFIN DCRF VREF VREF A10 A9 A8 A7 A6 A5 A4 A3 A2 A1 MA10 MA9 MA8 MA7 MA6 MA5 MA4 MA3 MA2 MA1 DQ14 DQ13 DQ12 DQ11 DQ10 DQ9 DQ8 DQ7 DQ6 DQ5 DQ4 DQ3 DQ2 DQ1 MDQ14 MDQ13 MDQ12 MDQ11 MDQ10 MDQ9 MDQ8 MDQ7 MDQ6 MDQ5 MDQ4 MDQ3 MDQ2 MDQ1 16bit DATA MEMORY MDQ15 MDQ0 (MAIN CPU) IC6201 (16M FLASH ROM) IC6301 (DSC/ODC) IC2001 ADDRESS 16bit DATA MEMORY DQ15 DQ0 A11 A0 CLK /WE /CAS /RAS /CS MCK XWE XCAS XRAS XCSM 187 193 201 200 198 - - - - - - - - - DATA NCS2 BOSC NRE NWEL ADDRESS ADDRESS DATA XWE XOE D15 D0 A19 A0 HA17 HA1 A16 A0 DQ15 DQ0 STD7 STD6 STD5 STD4 STD3 STD2 STD1 STD0 HDD8 HDD9 HDD10 HDD11 HDD12 HDD13 HDD14 HDD15 (64M SDRAM) IC3061 38 16 17 18 19 53 51 50 48 47 45 44 42 13 11 10 8 7 5 4 2 35 22 34 33 32 31 30 29 26 25 24 81 82 83 84 85 86 87 88 100 93 91 84 42 40 35 33 26 16 13 45 38 36 29 48 1 8 18 24 25 54 32 HD15 76 DATA HD1 55 12bit ADDRESS MEMORY 23 A10 A9 A8 A7 A6 A5 A4 A3 A2 A1 DQ30 DQ29 DQ28 DQ27 DQ26 DQ25 DQ24 DQ23 DQ22 DQ21 DQ20 DQ19 DQ18 DQ17 16bit DATA MEMORY DQ31 DQ16 A11 A0 CLK /WE /CAS /RAS /CS (64M SDRAM) IC3062 38 16 17 18 19 53 51 50 48 47 45 44 42 13 11 10 8 7 5 4 2 35 22 34 33 32 31 30 29 26 25 24 12bit ADDRESS MEMORY 23 12bit ADDRESS MEMORY MA11 MA0 206 205 207 17 14 11 13 16 18 8 6 3 2 4 7 9 MQ30 MQ29 MQ28 MQ27 MQ26 MQ25 MQ24 MQ23 MQ22 MQ21 MQ20 MQ19 MQ18 MQ17 16bit DATA MEMORY MQ31 MQ16 169 167 164 162 159 155 153 150 151 154 158 160 163 166 168 170 192 189 196 191 188 183 DATA CPUDT(0-7) CPUDT(0-15) CPUDT0 CPUDT7 9 30 ADDRESS ADR17 CPU NWEL NRD NWR NRD ADR0 CPU 37 38 39 41 42 44 43 40 RFENV RFENV 49 IC5201 (FEP) RF ENV VIN10 VIN9 VIN8 VIN7 VIN6 VIN5 VIN4 VIN3 VIN2 VIN1 + - - + - + HOLD 63 62 54 53 52 51 61 60 59 58 UNIT PICK UP OPTICAL MODULE P.C.B. INTERMEDIATE P.C.B. (AV DECORDER) IC3001 160 158 151 149 120 164 166 168 172 D C B A 108 DAC3 OUT DAC2 OUT 114 DAC5 OUT DAC4 OUT C CB/PB CR/PR E 109 DAC1 OUT Y/PY Y 120 116 181 178 176 177 179 182 VIDEO BLOCK DIAGRAM 1/2 w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 2 A B C D E F G H I J 1 3 4 5 7 DVD-S840 6 52 YTRAP BPF 1.5-6M 6dB 75 6dB 75 + CLAMP AMP Q3116 AMP Q3121 6dB 75 LPF 6M CTRAP CbTRAP 75 6dB 75 6dB LPF 6M LPF 6M D C B A 29 30 21 22 24 25 TERMINAL P.C.B. JK4501 MAIN SIGNAL 1.9Vp-p(20usec./div.) IC3501-24,25 2.2Vp-p(20usec./div.) IC3501-29,30 1.8Vp-p(20usec./div.) IC3501-32 MODULE P.C.B. JK4501 VIDEO OUT (VIDEO BUFFER) IC3501 32 COUT MIXOUT1 MIXOUT2 CIN YOUT1 YOUT2 PYTRAP 6dB 75 LPF 12M 8 5 YIN 3 CR/PR AMP Q3111 E Y/PY CB/PB C Y 17 19 14 12 CROUT (Y) CBOUT CRIN PYIN CBIN PB Y PR QR3521 WIDE1 29PIN IC6001- FROM JK4501 S-VIDEO OUT PYOUT1 PYOUT2 1.3Vp-p(20usec./div.) IC3501-17,19 VIDEO BLOCK DIAGRAM 2/2 w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com A B C D E F G H I J 1 2 3 4 5 6 7 DVD-S840 53 MDI MC MDO VOUT1 VOUT2 VOUT3 VOUT4 RSTB VOUT5 VOUT6 ML VOUT7 VOUT8 BCKIN LRCIN DATA4 DIN3 DIN2 DIN1 37 MIX L MIX R SW CNT SL SR FR FL IC6201 (MAIN CPU) ADOUT0 ADOUT1 ADOUT2 IECOUT SRCK LRCK DMIX 93 92 91 96 97 94 90 31 40 41 16 20 36 9 10 47 12 11 46 SBO1 SBT1 SBIO NRST NBREQ AMUTE SBI1 11 9 71 68 70 72 IC4211 (AUDIO DAC) 34 35 33 14 13 45 (AV DECODER) IC3001 JK4501 JK4751 JK4501 JK4501 JK4501 IC4302 IC4302 2 6 7 1 IC4303 IC4303 1 7 6 2 6 2 1 7 IC4304 IC4304 1 7 6 2 IC4301 IC4301 AMP AMP AMP AMP AMP AMP AMP AMP MAIN SIGNAL FRONT ROUT FRONT LOUT MIX R OUT DIGITAL AUDIO OUT COAXIAL JK4501 DIGITAL AUDIO OUT OPTICAL MIX L OUT SUB- WOOFER OUT CENTER OUT SURROUND ROUT SURROUND LOUT TERMINAL P.C.B. MODULE P.C.B. AUDIO BLOCK DIAGRAM w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com DVD-S840 55 POWER P.C.B. 1 A B C D E F 2 3 4 5 6 7 8 9 C E B C E B C E B C E B W079 TC6028 TC6026 TC6027 TC6025 TC6023 TC6022 TC6021 TC6001 TC6010 TC6007 TC6019 TC6018 1 18 PS6002 1 18 PS6001 TC6020 TC6017 TC6016 TC6015 TC6014 TC6024 TC6029 TC6084 TC6086 TC6087 TC6085 TC6031 TC6033 TC6035 TC6036 TC6034 TC6032 TC6030 W078 R6067 R6038 R6037 W076 R6036 R6035 W174 R6066 R6064 TC6081 IC6001 W073 W455 TC6082 TC6083 R6063 W077 W273 W175 W177 TC6055 TC6062 TC6061 TC6059 TC6041 TC6044 TC6046 TC6048 TC6054 TC6052 TC6043 TC6057 TC6047 TC6051 TC6053 R6065 C6012 W176 W173 W172 W171 TC6056 W457 TC6060 W456 TC6042 TC6045 TC6049 W274 C6061 R6061 R6062 FP6001 1 2 21 22 IC6011 R6026 R6022 R6021 R6023 R6025 R6024 W661 51 75 25 1 50 26 76 100 W454 W453 C1125 C1121 C1111 D1101 C1141 K1121 L1131 TL1103 TL1101 L1141 C1143 W355 TP1102 W170 D1141 D1131 20 11 9 2 T1021 W161 D1054 COLD HOT D1121 W352 D1111 W452 W451 W068 R1181 TC6050 C6001 X6001 3 1 W353 TL1114 TP1114 R1125 R1127 R1126 W070 TP1107 TP1104 TL1107 D1126 1 5 2 4 IC1125 D1132 C1131 TP1101 TP1103 C1133 TL1102 W072 W071 R6034 R6033 R6032 R6031 C6034 C6033 C6032 C6031 W069 W169 K6055 W167 W265 TP1115 TL1106 C1153 L1151 C1151 R1161 W262 1 5 TP1106 TP1105 TL1105 TL1115 W266 R6056 C6004 W066 C1154 L6001 D6091 C6092 L6002 TC6003 W264 W162 TC6004 R6057 C6005 W074 W075 TC6012 TC6011 TC6008 TC6013 LB6005 LB6004 W168 W272 W271 W166 W165 W164 W269 QR6055 QR1115 Q1115 IC1151 QR6056 QR6057 K6054 K6052 LB6002 TC6006 R6076 R6077 TC6005 W354 W267 TC6002 W268 C6095 TC6009 W063 W062 R6095 W263 Q6095 W065 W163 TL1113 TP1113 TP1111 TP1108 L1115 R1115 R1116 C1115 TL1104 C1117 TP1112 TP1118 TL1112 TL1118 TL1108 C1116 W064 TL1111 1 6 3 4 L1111 TP1117 TP1116 C1112 C1171 D1172 D1162 D1152 D1151 D1161 C1161 W261 PR1161 PR1171 D1171 W061 R1101 R1106 R1102 C1102 C1101 R1107 R1104 R1105 IC1101 Q1051 R1103 C1005 LR1041 1 2 4 3 FC1001A 1 15 W270 R1041 R1042 Q1052 C1021 C1041 D1041 2 3 W067 D1031 C1011 C1012 W351 D1053 R1054 R1043A R1043 1 Q1021 D1052 C1053 R1053 C1052 R1052 C1051 D1051 R1051 C1031 R1031 R1032 C1002 C1003 DZ1001 D1001 D1002 C1001 F1001 P1001 L1001 2 1 3 4 D1011 + - ~ ~ TL1117 TL1116 TC6058 1 ZA6001 ZA1002 ZA1001 ZA1111 ZA1011 LB6003 R6052 R6053 C E B QR6052 LB6001 R6091 Q6091 C6091 R1002 1 2 Q1021 C-7 Q1051 A-6 Q1052 C-7 Q1115 B-4 Q6091 B-3 Q6095 B-1 QR1115 B-4 QR6052 B-1 QR6055 B-2 QR6056 B-2 QR6057 C-2 IC1101 A-5 IC1125 D-4 IC1151 A-3 IC6001 D-2 IC6011 D-3 TC6001 B-1 TC6002 B-1 TC6003 B-1 TC6004 B-2 TC6005 C-1 TC6006 C-1 TC6007 C-1 TC6008 C-1 TC6009 B-1 TC6010 C-1 TC6011 C-1 TC6012 C-1 TC6013 C-1 TC6014 C-1 TC6015 D-1 TC6016 D-1 TC6017 D-1 TC6018 D-1 TC6019 D-1 TC6020 D-1 TC6021 D-1 TC6022 D-1 TC6023 D-1 TC6024 D-1 TC6025 D-1 TC6026 D-1 TC6027 D-1 TC6028 D-1 TC6029 D-1 TC6030 D-1 TC6031 E-1 TC6032 E-1 TC6033 E-1 TC6034 E-1 TC6035 E-1 TC6036 E-1 TC6041 E-3 TC6042 D-3 TC6043 E-3 TC6044 E-3 TC6045 E-3 TC6046 E-3 TC6047 E-3 TC6048 E-3 TC6049 E-3 TC6050 C-3 TC6051 E-3 TC6052 E-3 TC6053 E-3 TC6054 E-4 TC6055 E-3 TC6056 E-4 TC6057 E-3 TC6058 C-2 TC6059 E-3 TC6060 E-4 TC6061 E-3 TC6062 E-3 TC6081 D-2 TC6082 D-2 TC6083 D-2 TC6084 E-1 TC6085 E-2 TC6086 E-2 TC6087 D-2 TL1101 E-5 TL1102 D-5 TL1103 D-5 TL1104 B-3 TL1105 C-4 TL1106 B-3 TL1107 D-4 TL1108 B-4 TL1111 B-4 TL1112 A-3 TL1113 B-3 TL1114 C-3 TL1115 C-4 TL1116 A-4 TL1117 A-4 TL1118 A-3 TP1101 D-6 TP1102 D-6 TP1103 D-6 TP1104 D-4 TP1105 B-3 TP1106 B-3 TP1107 D-4 TP1108 B-3 TP1111 B-3 TP1112 A-3 TP1113 B-3 TP1114 C-3 TP1115 B-3 TP1116 A-4 TP1117 A-4 TP1118 A-3 DZ1001 C-9 FC1001AE-7 FP6001 E-3 P1001 B-9 PS6001 C-1 PS6002 D-1 I PRINTED CIRCUIT BOARD w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com DVD-S840 56 K3502 W003 C4588 C4589 R3574 R3577 R3575 R3531 LB3531 LB3532 R3532 C3508 K3501 C3516 C3513 17 16 32 1 C3511 C3512 R4422 C3509 C3504 C3534 W113 W015 W012 W016 W013 W017 W014 R4424 R4434 R4435 W025 W023 W026 W024 R4432 W115 C3506 C3510 C3531 R3522 W009 C3514 K3503 R3533 C3515 W002 W005 W006 C3524 C3502 W101 TL1205 W004 W301 W601 W602 W603 W401 W302 C E B C E B C E B C E B C E B C E B C E B C E B C E B C E B C E B C E B C E B C E B C E B C E B C E B C E B C E B C E B C E B C E B C E B C E B C E B C E B FC1001B 1 15 TL1212 TL1209 C3533 R3528 R3578 R3571 LB3571 R3572 LB3572 R3573 LB3573 R3576 W204 W205 QR3523 QR3571 QR3572 QR3501 Q4410 Q4413 Q4414 Q4415 Q4416 Q4417 Q4418 Q4751 QR3521 IC3581 IC3501 QR3573 1 7 6 14 8 9 13 JK3571 2 R3581 R3580 R3579 W402 W201 W202 W102 W103 W203 L3503 C3501 C3503 W010 C3520 W008 W114 W309 W310 R4448 R4423 R4454 C4430 C4429 C4424 C4425 R4463 R4439 R4467 R4464 R4465 C4428 C4426 C4431 R3536 C4432 16 19 23 22 27 26 24 25 13 10 JK4501 7 4 3 3 2 JK4751 C4752 5 1 2 1 R3535 LB3535 LB3533 R3534 LB3534 LB3536 R4428 R4459 R4429 C4423 R4460 C4427 R4446 R4447 R4450 R4451 R4452 R4453 14 12 11 9 8 6 5 15 17 18 20 21 Q4419 R4440 R4441 R4443 R4433 C4781 C4782 W111 C3505 W007 W605 W501 W606 W404 W405 W406 W308 TL1207 TL1201 TL1203 W503 W504 R3521 W112 R4427 W207 R4461 R4462 R4444 R4442 W409 W410 W621 W623 W607 W620 W110 W123 W124 C3582 W122 W212 TL1206 W121 W619 W314 W027 K3582 W411 W209 W604 W403 W307 W306 W305 W304 W303 W011 W105 W313 W206 W018 12 11 10 5 1 PP3201 PP4301 15 20 22 13 10 5 14 1 26 25 15 20 W211 W617 W616 W615 W118 R4332 R4327 R4338 C4319 R4336 R4337 R4349 R4356 C4337 W407 W408 C4336 C4315 R4330 R4355 R4331 W117 W618 W128 W129 TL1210 W104 W109 W108 W107 W106 W022 W021 W020 PR4912 W019 PS6003 1 10 P6005 1 W311 W116 W210 W608 W614 W613 W612 W611 W610 W609 W315 W127 W506 R4347 R4326 R4325 C4334 C3581 1 3 TL1208 C3507 R3508 W125 LB4751 R4756 R4755 R4754 R4753 R4752 C4753 W219 K4781 R4751 C4751 W029 C4416 C4417 C4421 C4420 C4419 C4422 C4415 C4414 W126 W318 W317 C4325 W221 W130 W624 W417 W416 W220 1 4 8 5 IC4301 QR4904 QR4903 QR4901 QR4902 Q4921 Q4931 QR4302 Q4315 QR4316 QR4317 Q4911 Q4901 IC4305 QR4304 QR4301 Q4302 1 4 8 5 IC4302 1 4 8 5 IC4303 1 4 8 5 IC4304 W213 W214 W215 W216 W208 W312 TL1202 TL1211 TL1204 22 21 2 1 FP6002 W502 L3201 C4913 C4902 W120 PR4911 TL1213 TL1214 TL1215 W217 W218 W316 W319 W508 W509 W413 W414 W415 W134 W628 R4362 TL4902 W119 R4921 D4921 C4923 C4311 C4302 K4301 W626 W627 W420 W133 W222 R4334 R4339 R4351 C4333 W418 W419 C4338 W131 W622 W505 R4348 C4335 W412 W507 W510 W031 W625 R4358 W132 W030 R4335 R4346 R4328 R4340 R4357 C4321 W032 C4323 R4922 R4931 R4932 D4931 TL4901 R4902 C4922 C4932 R4304 R4305 R4306 C4931 R4903 C4934 C4921 C4933 C4924 R4301 C4312 C4322 W135 C4324 C4313 W028 D4301 TL4301 R4302 R4313 L4301 TL4303 K4304 R4329 K4303 R4324 K4305 K4306 C4308 C4314 C4309 C4587 C4320 C4310 R4359 R4333 R4350 C4307 C4332 C4316 C4318 C4331 C4317 ZA4753 ZA4751 ZA4752 K3581 L3504 C3519 C4433 L4781 L3501 K4304 C4304 L3505 J model only TERMINAL P.C.B. Q4302 A-6 Q4315 A-4 Q4410 D-1 Q4413 C-2 Q4414 C-2 Q4415 C-2 Q4416 C-2 Q4417 C-2 Q4418 B-2 Q4419 D-1 Q4751 A-1 Q4901 B-7 Q4911 B-6 Q4921 C-6 Q4931 C-6 QR3501 E-2 QR3521 D-2 QR3523 F-2 QR3571 F-2 QR3572 F-2 QR3573 F-1 QR4301 B-5 QR4302 B-6 QR4304 B-6 QR4316 A-4 QR4317 A-4 QR4901 C-7 QR4902 C-6 QR4903 C-6 QR4904 C-7 IC3501 D-2 IC3581 C-2 IC4301 C-5 IC4302 B-4 IC4303 B-5 IC4304 A-5 IC4305 A-6 TL1201 D-3 TL1202 C-4 TL1203 D-3 TL1204 C-4 TL1205 F-2 TL1206 B-2 TL1207 C-3 TL1208 C-2 TL1209 E-3 TL1210 C-5 TL1211 D-4 TL1212 F-3 TL1213 C-6 TL1214 C-6 TL1215 C-6 TL4301 B-6 TL4303 A-6 TL4901 C-7 TL4902 C-6 FC1001B F-2 FP6002 D-5 JK3571 F-1 JK4501 D-1 JK4751 B-1 P6005 D-5 PP3201 C-6 PP4301 B-6 PS6003 D-7 1 2 3 4 5 6 7 A B C D E F I PRINTED CIRCUIT BOARD w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com DVD-S840 57 MODULE P.C.B. 1/2 (COMPONENT SIDE) IC2101 E-3 IC3001 D-4 IC3091 A-3 IC5201 C-2 IC6201 E-6 IC6211 D-6 IC6221 E-4 IC6222 E-4 IC6223 E-4 IC6251 C-6 IC6252 C-3 IC6253 B-1 PS6201 F-4 Q3212 B-2 Q3217 B-3 Q3222 B-3 Q6215 D-7 QR5241 B-2 D3091 B-3 D6215 D-7 1 A B C D E F 2 3 4 5 6 7 I PRINTED CIRCUIT BOARD w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com DVD-S840 58 MODULE P.C.B. 2/2 (FOIL SIDE) IC2001 E-6 IC3041 C-5 IC3061 D-3 IC3062 C-3 IC4201 B-2 IC4211 A-2 IC6301 E-3 IC6501 C-2 IC6502 C-2 IC6503 C-1 IC6521 B-2 IC6522 B-2 IC6523 B-1 IC6542 D-2 IC6543 D-2 IC6544 D-2 IC6545 D-1 IC6561 C-2 PS3201 A-6 PS4201 A-4 Q2001 E-7 Q3101 B-4 Q3106 B-4 Q3111 B-4 Q3116 B-4 Q3121 B-5 Q5271 C-6 QR5221 D-7 D2001 D-6 D6501 C-2 D6521 C-2 1 A B C D E F 2 3 4 5 6 7 I PRINTED CIRCUIT BOARD w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com DVD-S840 59 INTERMEDIATE P.C.B. 1/2 (COMPONENT SIDE) Q5111 D-1 Q5115 D-1 TC5101 E-4 TC5105 D-2 TC5107 D-1 TC5109 E-2 TC5115 E-3 TC5116 D-3 TC5117 D-3 TC5120 E-1 TC5121 E-3 TC5123 B-4 TC5124 B-3 TC5127 D-2 TC5130 C-1 FP2501 A-4 FP5101 E-3 FP5102 C-4 INTERMEDIATE P.C.B. 2/2 (FOIL SIDE) IC2501 B-6 CP5101 C-7 CP5102 B-7 CP5103 C-7 CP5104 D-7 CP5105 D-8 TC2522 B-7 TC2523 B-8 TC2524 B-8 TC2525 C-8 TC5102 D-8 TC5103 D-8 TC5104 D-8 TC5106 D-8 TC5108 D-8 TC5110 D-7 TC5111 D-7 TC5112 D-7 TC5113 D-7 TC5114 D-6 TC5118 D-6 TC5119 D-6 TC5122 A-6 TC5125 A-6 TC5129 D-9 TP5101 A-6 TP5102 A-6 TP5103 A-6 TP5104 B-6 TP5105 A-6 TP5106 A-6 TP5107 A-6 TP5108 B-6 TP5109 B-6 TP5110 B-6 TP5111 B-6 TP5112 B-5 TP5113 A-6 TP5114 B-5 TP5115 B-6 TP5116 D-5 TP5117 C-5 TP5118 D-5 TP5119 D-5 TP5120 D-6 TP5121 D-6 TP5122 C-5 TP5123 C-6 TP5124 C-5 TP5125 C-6 TP5126 C-5 TP5127 C-6 TP5128 C-5 TP5129 C-6 TP5130 C-6 TP5131 C-5 TP5132 C-6 TP5133 B-5 TP5134 B-6 TP5135 B-5 TP5136 B-6 TP5137 D-5 C2502 C2508 R2506 M2501 M2502 C5111 C5115 R5115 R5104 R5105 1 3 2 R5114 R5113 R5117 TC5130 SW2501 C5101 R5102 R5111 Q5115 LB5101 LB5105 C5152 C5103 C5102 C5123 FP5101 1 15 30 C5151 LB5106 D5151 R5151 R5152 R5124 C2506 R5118 R5119 C2503 C2509 C2501 FP5102 50 25 1 C2505 C2504 FP2501 1 4 R5120 R5106 RA5103 L5101 R5116 R5112 R5110 R5123 R5122 R5121 R5103 R5101 R5108 R2502 R2504 R2501 C2513 C2510 C2507 R5107 R2507 R5109 R2503 R2505 C2511 D2511 D2512 RA2501 RA5102 RA5101 C2512 IC2501 1 A B C D E 2 3 4 5 6 7 8 9 TC5124 TC5123 TC5107 TC5105 TC5101 TC5116 TP5137 TP5116 TP5118 TP5119 TP5122 TP5124 TP5117 TP5128 TP5126 TP5131 TP5133 TP5135 TP5114 TP5112 TP5121 TP5120 TP5123 TP5125 TP5129 TP5127 TP5130 TP5132 TP5134 TP5136 TP5111 TP5108 TP5115 TP5109 TP5105 TP5106 TC5122 1 7 8 29 14 28 22 21 30 15 TC5125 TC2523 TC2522 TC2524 TC5111 TC5110 CP5104 TC5114 TC5118 TC5119 TC5112 TC5113 TC2525 TC5102 CP5105 TC5108 TC5104 TC5106 TC5103 TC5129 CP5102 CP5103 CP5101 TP5101 TP5113 TP5110 TP5104 TP5103 TP5102 TP5107 TC5117 TC5115 TC5121 TC5109 TC5127 TC5120 1 3 2 Q5111 Test Points I PRINTED CIRCUIT BOARD w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com DVD-S840 60 FRONT 1 P.C.B. 1 A B C D E F 2 3 4 5 6 7 8 9 FRONT 2 P.C.B. I PRINTED CIRCUIT BOARD w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 2 A B C D E F G H I J 1 3 4 5 7 DVD-S840 6 54 FP2501 FG UNIT FG1 FG2 FG2 FG3 2 1 3 4 11 10 9 8 7 6 G 7 10 9 8 D+3.3V KMODE SCSIEN 5 2 1 6 4 3 SBI1 SBT1 196BSY D GND SBO1 PS6201 25BSY D1 18 D2 17 D3 16 D4 15 D5 14 D6 13 D7 12 D8 11 D9 PS6002 S15 S12 S11 S10 S13 S14 S17 S16 S9 10 9 8 7 1 6 2 5 3 4 22 21 20 TRAY MUT 19 18 TRAY/TRV 17 525P/YCL 16 B3 15 525P LED 14 B4 13 REMASTER LED 12 B2 11 PA11 FP6001 POWER OFF POWER MUTE TRAY SW - TRAY DRV TRV SW + PA31 B1 PA21 TRAY REF 10 9 8 7 1 6 2 5 3 4 DSP CLK 15 STAT 14 CMD 13 D GND 12 M GND 11 A GND FC1001A WIDE 1 A +5V D +2.5V NSW -10V A DAC GND D +5V M +9V NSW +10V 10 9 8 7 1 6 2 5 3 4 S8 18 S7 17 S6 16 S5 15 S4 14 S3 13 S2 12 S1 11 FIL + PS6001 MULTI LED D +5V REMOCON NSW +3.3V POWER SW FIL - AD.ONLY LED D GND 10 9 8 7 1 6 2 5 3 4 7 22 21 20 19 18 17 16 15 14 13 12 11 10 9 8 TRAY MUT DWIDE1/RGBH DWIDE2/COMPL DWIDE1/RGBH DWIDE2/COMPL TRAY/TRV 525P/YCL B3 525P LED B4 REMASTER LED B2 PA11 PA21 POWER OFF B1 PA31 TRV SW + FP6002 TRAY DRV POWER MUTE TRAY SW - TRAY REF 1 6 5 4 2 3 DSP CLK 15 STAT 14 CMD 13 D GND 12 M GND 11 7 WIDE 1 M +9V 8 9 D +5V A GND A DAC GND FC1001B NSW -10V A +5V ADAC5V ADAC5V D +2.5V NSW +10V 1 6 5 4 2 3 10 D1 18 D2 17 D3 16 D4 15 D5 14 D6 13 D7 12 D8 11 7 S 15 S16 8 9 S 17 D9 S14 S13 PP6002 S10 S12 S11 S9 1 6 5 4 2 3 10 7 B 2 B3 8 9 B 4 REMASTER LED B1 525P LED PS6003 PA11 PA31 PA21 D GND 1 6 5 4 2 3 10 S8 18 S7 17 S6 16 S5 15 S4 14 S3 13 S2 12 S1 11 10 FIL + FIL - 9 8 AD.ONLY LED MULTI LED 7 POWER P.C.B. P1001 ZFLAG A MUT A DAC 5V MIX R A DAC GND MIX L A DAC GND AC3H/DAC MUT FR A DAC GND FL A DAC GND SR A DAC GND SL ZFLAG A MUT A DAC 5V MIX R 24 25 23 26 26 25 24 23 B1 525P LED B4 D GND B3 PA11 PA21 PA31 D GND REMASTER LED F E D C B A 5 4 3 2 1 / I FRONT1 P.C.B. MODULE P.C.B. TERMINAL P.C.B. FP5201 FG1 FG3 LPC01 A GND A GND 3.3VHFM FE1(CD) RFP RFN F1(DVD) F2(DVD) GAINH/L PIN(DVD) VREF2.2V TRAY/TRV TA(DVD) TD(DVD) TC(DVD) TB(DVD) VCC+5V A GND LPC02 T1(CD) FE2(CD) T2(CD) PIN(CD) A GND VHALF LD CUR IN SW TRV IN SPD IN TR IN FO IN DMV MUTE3 MUTE12 TRAYREF M GND M GND M GND M +9V M +9V M +9V TRAY IN(D+5V) D +5V D +5V MUTE4 D GND 50 49 48 47 46 45 44 43 42 41 40 39 38 37 36 35 34 33 32 31 30 29 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 28 1 27 D GND FRONT2 P.C.B. 7 22 21 20 19 18 17 16 15 14 13 12 11 10 9 8 Y/PY/G CR/PR/R V GND C V GND Y A GND A +5V D GND D +2.5V D GND D +2.5V D GND M GND M +9V D +5V D GND CMD PS3201 V GND STATUS DSP CLK CB/PB/B 1 6 5 4 2 3 7 22 21 20 19 18 17 16 15 14 13 12 11 10 9 8 Y/PY/G CR/PR/R V GND C V GND Y A GND A +5V D GND D +2.5V D GND D +2.5V D GND M GND M +9V D +5V D GND CMD PP3201 V GND STATUS DSP CLK CB/PB/B 1 6 5 4 2 3 7 22 21 20 19 18 17 16 15 14 13 12 11 10 9 8 A DAC GND SW CNT TRAY REF A DAC GND TRAY DRV TRAY MUT PS4201 D GND TRV SW(+) TRAY/TRV AUDIO DIGITAL 1 6 5 4 2 3 7 22 21 20 19 18 17 16 15 14 13 12 11 10 9 8 A DAC GND MIX L A DAC GND AC3H/DAC MUT FR A DAC GND FL A DAC GND SR A DAC GND SL A DAC GND SW A DAC GND CNT TRAY REF TRAY DRV TRAY MUT PP4301 D GND TRV SW(+) TRAY/TRV AUDIO DIGITAL 1 6 5 4 2 3 PP6003 PP6001 POWER SW STBY-LED STBY-LED D +5V REMOCON NSW +3.3V B2 1 6 5 4 2 3 10 9 8 7 6 5 4 3 2 1 INTERMEDIATE P.C.B. FP5102 FG1 FG3 D GND D GND MUTE4 D +5V D +5V TRAY IN(D+5V) M +9V M +9V M +9V M GND M GND M GND TRAYREF MUTE12 MUTE3 DMV FO IN TR IN SPD IN TRV IN IN SW LD CUR VHALF A GND PIN(CD) T2(CD) FE2(CD) T1(CD) LPC02 A GND FE1(CD) VCC+5V TB(DVD) TC(DVD) TD(DVD) TA(DVD) TRAY/TRV VREF2.2V PIN(DVD) GAINH/L F2(DVD) F1(DVD) RFN RFP A GND LPC01 A GND 3.3VHFM 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 FP5101 P6005 D GND TRAY SW(-) 2 1 T(+) F(+) F(-) T(-) 3.3V HFM GND LD(+) GND GND RF P RF N F1 F2 GAIN H/L P IN V REF2.2 TA TD TC TB VCC 5V FE1 GND LD(+) T1 V REF2.2 FE2 T2 P IN GND 30 29 28 27 26 25 24 23 22 21 20 19 18 17 16 15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 PICK UP UNIT OPTICAL MECHANISM UNIT SWITCH OPEN I INTERCONNECTION SCHEMATIC DIAGRAM w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com DVD-S840 61 AC120V, 60Hz (U model) AC100V, 50/60Hz (J model) I SCHEMATIC DIAGRAM POWER P.C.B. 1/2 (POWER SECTION) w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com DVD-S840 62 Page 63 G1 Page 63 B1 Page 73 E5 Page 73 E7 I SCHEMATIC DIAGRAM POWER P.C.B. 2/2 (OPERATION SECTION) w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com DVD-S840 63 J model only Page 62 F2 Page 69 F10 Page 62 D2 Page 73 B8 I SCHEMATIC DIAGRAM TERMINAL P.C.B. 1/3 (VIDEO OUT SECTION) w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com DVD-S840 64 Page 70 G10 I SCHEMATIC DIAGRAM TERMINAL P.C.B. 2/3 (AUDIO OUT 1 SECTION) w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com DVD-S840 65 I SCHEMATIC DIAGRAM TERMINAL P.C.B. 3/3 (AUDIO OUT 2 SECTION) w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com DVD-S840 66 Page 72 TO FP5102 INTERMEDIATE P.C.B F11 I SCHEMATIC DIAGRAM MODULE P.C.B. 1/6 (FEP SECTION) w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com DVD-S840 67 I SCHEMATIC DIAGRAM MODULE P.C.B. 2/6 (SODC SECTION) w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com DVD-S840 68 I SCHEMATIC DIAGRAM MODULE P.C.B. 3/6 (AVDEC SECTION) w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com DVD-S840 69 Page 63 TO PP3201 TERMINAL P.C.B (VIDEO OUT SECTION) E1 I SCHEMATIC DIAGRAM MODULE P.C.B. 4/6 (VIDEO-DAC SECTION) w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com DVD-S840 70 Page 64 TO PP4301 TERMINAL P.C.B (AUDIO OUT1 SECTION) E2 I SCHEMATIC DIAGRAM MODULE P.C.B. 5/6 (AUDIO DAC SECTION) w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com DVD-S840 71 I SCHEMATIC DIAGRAM MODULE P.C.B. 6/6 (CPU SECTION) w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com DVD-S840 72 Page 66 G1 I SCHEMATIC DIAGRAM INTERMEDIATE P.C.B. w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com DVD-S840 73 Page 62 TO PS6001 POWER P.C.B (OPERATION SECTION) F10 Page 62 TO PS6002 POWER P.C.B (OPERATION SECTION) D10 Page 63 TO PS6003 TERMINAL P.C.B 1/3 (VIDEO OUT SECTION) B5 I SCHEMATIC DIAGRAM FRONT 1 and FRONT 2 P.C.B. FRONT 1 P.C.B. FRONT 2 P.C.B. w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com DVD-S840 74 Ref No. QR6101 QR6102 MODE 1 2 3 E C B E C B PLAY 3.2 3.3 0 0 5.0 0 0 5.0 0 STOP 3.2 3.3 0 0 5.0 0 0 5.0 0 IC6101 Ref No. MODE 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 PLAY 1.6 1.6 1.6 2.3 2.3 2.2 0 4.8 3.3 0 2.8 2.6 2.8 2.8 4.2 4.2 5.9 2.4 0 3.2 STOP 1.6 1.6 1.8 2.0 2.0 1.6 0 4.9 3.3 0 2.8 2.8 2.8 2.8 4.2 4.2 4.2 4.2 0 3.2 Ref No. MODE 21 22 23 24 25 26 27 28 PLAY 8.8 8.7 1.8 1.6 1.6 1.6 3.3 3.1 STOP 8.9 8.8 1.6 1.6 1.6 1.6 3.3 3.2 Ref No. Q5111 Q5115 MODE E C B E C B PLAY 5.0 2.2 4.6 5.0 1.2 4.6 STOP 4.0 0.9 3.3 5.0 1.2 4.6 IC2501 IC2501 Ref No. MODE K R A 1 2 3 4 5 1 2 3 4 5 PLAY 3.7 2.5 0 3.7 3.0 2.7 1.3 0 9.8 3.1 9.1 - 0 STOP 3.6 2.5 0 3.7 3.0 2.7 1.3 0 9.8 3.1 9.1 - 0 Ref No. MODE 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 PLAY 3.3 3.3 3.3 1.0 2.8 3.0 3.2 3.3 1.5 1.0 0 0 3.3 0 0 3.3 3.3 3.3 3.3 3.3 STOP 3.2 3.2 3.2 1.0 2.7 2.9 3.2 3.2 1.5 1.0 0 0 3.2 0 0 3.2 3.2 3.2 3.2 3.2 Ref No. MODE 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 PLAY 0 1.5 1.1 3.3 0 3.3 1.6 1.6 3.2 3.3 3.2 3.3 3.3 3.3 3.3 3.3 3.3 3.3 0 3.2 STOP 0 1.5 1.1 3.2 0 3.2 1.6 1.6 3.2 3.2 3.2 3.2 3.2 3.2 3.2 3.2 3.2 3.3 0 3.2 Ref No. MODE 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 PLAY 0 3.2 3.3 3.3 3.3 3.3 3.3 3.2 3.2 2.9 -0.8 -0.8 -0.8 -0.8 -27.8 -27.6 -27.7 -27.7 -27.6 -27.7 STOP 0 3.2 3.2 3.2 3.2 3.2 3.2 3.2 3.2 2.9 -0.8 -0.8 -0.8 -0.8 -27.8 -27.3 -27.3 -27.3 -27.3 -27.3 Ref No. MODE 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 PLAY -27.8 -27.8 -28.3 -27.5 -20.7 -20.6 -10.4 -10.4 -17.2 -27.3 -27.5 -27.4 -27.5 -20.6 -27.5 -30.8 -20.6 -13.8 -17.5 -20.7 STOP -27.5 -27.4 -27.9 -27.5 -20.7 -20.6 -10.4 -10.4 -17.2 -26.9 -27.5 -27.4 -27.5 -20.6 -27.5 -30.8 -20.6 -13.8 -17.2 -20.7 Ref No. MODE 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 PLAY 3.3 3.3 3.3 3.3 3.3 3.3 3.3 3.3 3.3 3.3 - - 3.2 0 - 0 - 3.3 3.3 -31.0 STOP 3.3 3.3 3.3 3.3 3.3 3.3 3.3 3.3 3.3 3.3 - - 3.2 0 - 0 - 3.3 3.3 -30.5 Ref No. MODE 1 2 3 4 PLAY - 0 3.3 3.3 STOP - 0 3.3 3.3 Ref No. MODE 1 2 3 1 2 3 4 1 2 3 1 2 3 4 5 6 PLAY 0 126.3 0.3 5.2 4.1 0.2 1.8 0 0.3 0.1 5.1 5.1 0 5.1 5.1 5.1 STOP 0 119.3 0.2 5.2 4.1 0.1 1.7 0 0.2 0.1 5.1 5.1 0 5.1 5.1 5.1 Ref No. MODE E C B E C B 1 2 3 E C B E C B PLAY 3.3 5.1 4.0 -24.8 -24.7 -24.0 0 0 3.0 3.3 0 3.3 3.3 0.1 3.3 STOP 3.3 5.1 3.9 -24.2 -24.1 -23.4 0 0 3.0 3.3 -0.1 3.3 3.3 0.1 3.3 Ref No. MODE E C B E C B PLAY 3.3 0 3.3 3.2 0 3.2 STOP 3.3 0 3.3 3.2 0 3.2 QR6056 QR6055 Q6091 Q6095 QR1115 QR6052 QR6057 IC6011 Q1051 Q1052 Q1115 Q1021 IC6001 IC6001 IC1101 IC1125 IC1151 IC6001 IC6001 IC6001 I VOLTAGE CHART / 電圧表 1. POWER P.C.B. 2. TERMINAL P.C.B. 3. INTERMEDIATE P.C.B. 4. FRONT 1 P.C.B. Ref No. MODE 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 PLAY 2.1 5.0 2.8 0 2.6 5.0 0 2.5 0 1.9 5.0 2.8 0 2.8 5.0 2.2 2.3 - 2.3 0 STOP 2.1 5.0 2.8 2.4 2.4 5.0 0 2.4 0 1.8 5.0 2.8 0 2.8 5.0 2.2 2.3 - 2.3 0 Ref No. MODE 21 22 23 24 25 26 27 28 29 30 31 32 1 2 3 PLAY 2.1 2.1 0 2.0 2.1 0 1.9 0 2.0 2.0 0 2.3 8.9 0 5.1 STOP 1.7 1.7 0 1.7 1.7 0 1.8 0 1.7 1.6 0 2.3 8.9 0 5.1 Ref No. MODE 1 2 3 4 5 6 7 8 1 2 3 4 5 6 7 8 PLAY 0 0 0 -10.4 0 0 0 10.2 0 0 0 -9.7 0 0 0 9.0 STOP 0 0 0 -10.3 0 0 0 10.1 0 0 0 -9.6 0 0 0 9.0 Ref No. MODE 1 2 3 4 5 6 7 8 1 2 3 4 5 6 7 8 PLAY 0 0 0 -9.7 0 0 0 9.0 0 0 0 -9.7 0 0 0 9.0 STOP 0 0 0 -9.6 0 0 0 9.0 0 0 0 -9.6 0 0 0 9.0 Ref No. MODE 1 2 3 PLAY 4.9 0 9.0 STOP 4.9 0 9.0 Ref No. MODE E C B E C B E C B E C B E C B PLAY 0 2.8 0 0 0 -0.4 0 0 -4.7 0 0 -4.7 0 0 -4.7 STOP 0 0 0 0 0 -0.3 0 0 0.7 0 0 -4.7 0 0 0.7 Ref No. MODE E C B E C B E C B E C B E C B PLAY 0 0 -4.7 0 0 -4.7 0 0 -4.7 0 0 -4.7 0 0 -4.7 STOP 0 0 0.7 0 0 0.7 0 0 0.7 0 0 0.7 0 0 0.7 Ref No. MODE E C B E C B E C B E C B E C B PLAY 1.7 4.9 2.4 9.1 9.8 9.7 -9.7 -10.4 -10.4 9.8 9.7 9.8 -10.4 -10.4 -10.4 STOP 1.8 4.9 2.4 9.1 9.8 9.7 9.0 9.7 9.6 9.7 9.7 9.7 -10.3 -10.3 -10.3 Ref No. MODE E C B E C B E C B E C B E C B PLAY 0 0 3.2 0 0 3.2 0 3.5 0 0 2.8 0 0 0.1 2.8 STOP 0 0 3.2 0 0 3.2 0 3.5 0 0 0 3.2 0 1.5 0 Ref No. Ref No. MODE E C B E C B E C B E C B E C B PLAY 0.1 -4.7 0 0 -0.4 0 0 0 3.2 9.8 9.8 0 -10.4 -10.4 9.8 STOP 1.5 1.3 0 0 -0.3 0 0 0 3.2 9.7 9.7 0 -10.3 -10.3 9.7 MODE E C B E C B PLAY 0 0 3.0 9.8 9.8 0 STOP 0 0 3.0 9.7 9.7 0 IC3501 IC3581 Q4415 IC4305 Q4416 Q4419 Q4417 Q4418 IC3501 Q4302 Q4315 Q4410 Q4413 Q4414 IC4301 IC4302 IC4303 IC4304 Q4751 Q4901 QR3501 QR3521 Q4911 QR3523 QR4301 QR4302 Q4921 Q4931 QR4304 QR4316 QR4317 QR4901 QR4902 QR4904 QR4903 w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com DVD-S840 75 DVD-S840 I WARNING G Components having special characteristics are marked s and must be replaced with parts having specifications equal to those originally installed. ●s印のある部分は、安全確保部品を示しています。部品の交換が必要な場合、パーツリストに記載されている部品を使用してください。 ●部品価格ランクは、予告なく変更することがあります。 ABBREVIATIONS IN THIS LIST ARE AS FOLLOWS: Note) Those parts marked with “#” are not included in the P.C.B. ass’y. PARTS LIST I ELECTRICAL PARTS C.A.EL.CHP : CHIP ALUMI.ELECTROLYTIC CAP C.CE : CERAMIC CAP C.CE.ARRAY : CERAMIC CAP ARRAY C.CE.CHP : CHIP CERAMIC CAP C.CE.ML : MULTILAYER CERAMIC CAP C.CE.M.CHP : CHIP MULTILAYER CERAMIC CAP C.CE.SAFTY : RECOGNIZED CERAMIC CAP C.CE.TUBLR : CERAMIC TUBULAR CAP C.CE.SMI : SEMI CONDUCTIVE CERAMIC CAP C.EL : ELECTROLYTIC CAP C.MICA : MICA CAP C.ML.FLM : MULTILAYER FILM CAP C.MP : METALLIZED PAPER CAP C.MYLAR : MYLAR FILM CAP C.MYLAR.ML : MULTILAYER MYLAR FILM CAP C.PAPER : PAPER CAPACITOR C.PLS : POLYSTYRENE FILM CAP C.POL : POLYESTER FILM CAP C.POLY : POLYETHYLENE FILM CAP C.PP : POLYPROPYLENE FILM CAP C.TNTL : TANTALUM CAP C.TNTL.CHP : CHIP TANTALUM CAP C.TRIM : TRIMMER CAP CN : CONNECTOR CN.BS.PIN : CONNECTOR,BASE PIN CN.CANNON : CONNECTOR,CANNON CN.DIN : CONNECTOR,DIN CN.FLAT : CONNECTOR,FLAT CABLE CN.POST : CONNECTOR,BASE POST COIL.MX.AM : COIL,AM MIX COIL.AT.FM : COIL,FM ANTENNA COIL.DT.FM : COIL,FM DETECT COIL.MX.FM : COIL,FM MIX COIL,OUTPT : OUTPUT COIL DIOD.ARRAY : DIODE ARRAY DIODE.BRG : DIODE BRIDGE DIODE.CHP : CHIP DIODE DIODE.VAR : VARACTOR DIODE DIOD.Z.CHP : CHIP ZENER DIODE DIODE.ZENR : ZENER DIODE DSCR.CE : CERAMIC DISCRIMINATOR FER.BEAD : FERRITE BEADS FER.CORE : FERRITE CORE FET.CHP : CHIP FET FL.DSPLY : FLUORESCENT DISPLAY FLTR.CE : CERAMIC FILTER FLTR.COMB : COMB FILTER MODULE FLTR.LC.RF : LC FILTER,EMI GND.MTL : GROUND PLATE GND.TERM : GROUND TERMINAL HOLDER.FUS : FUSE HOLDER IC.PRTCT : IC PROTECTOR JUMPER.CN : JUMPER CONNECTOR JUMPER.TST : JUMPER,TEST POINT L.DTCT : LIGHT DETECTING MODULE L.EMIT : LIGHT EMITTING MODULE LED.DSPLY : LED DISPLAY LED.INFRD : LED,INFRARED MODUL.RF : MODULATOR,RF PHOT.CPL : PHOTO COUPLER PHOT.INTR : PHOTO INTERRUPTER PHOT.RFLCT : PHOTO REFLECTOR PIN.TEST : PIN,TEST POINT PLST.RIVET : PLASTIC RIVET R.ARRAY : RESISTOR ARRAY R.CAR. : CARBON RESISTOR R.CAR.CHP : CHIP RESISTOR R.CAR.FP : FLAME PROOF CARBON RESISTOR R.FUS : FUSABLE RESISTOR R.MTL.CHP : CHIP METAL FILM RESISTOR R.MTL.FLM : METAL FILM RESISTOR R.MTL.OXD : METAL OXIDE FILM RESISTOR R.MTL.PLAT : METAL PLATE RESISTOR RSNR.CE : CERAMIC RESONATOR RSNR.CRYS : CRYSTAL RESONATOR R.TW.CEM : TWIN CEMENT FIXED RESISTOR R.WW : WIRE WOUND RESISTOR SCR.BND.HD : BIND HEAD B-TITE SCREW SCR.BW.HD : BW HEAD TAPPING SCREW SCR.CUP : CUP TITE SCREW SCR.TERM : SCREW TERMINAL SCR.TR : SCREW,TRANSISTOR SUPRT.PCB : SUPPORT,P.C.B. SURG.PRTCT : SURGE PROTECTOR SW.TACT : TACT SWITCH SW.LEAF : LEAF SWITCH SW.LEVER : LEVER SWITCH SW.MICRO : MICRO SWITCH SW.PUSH : PUSH SWITCH SW.RT.ENC : ROTARY ENCODER SW.RT.MTR : ROTARY SWITCH WITH MOTOR SW.RT : ROTARY SWITCH SW.SLIDE : SLIDE SWITCH TERM.SP : SPEAKER TERMINAL TERM.WRAP : WRAPPING TERMINAL THRMST.CHP : CHIP THERMISTOR TR.CHP : CHIP TRANSISTOR TR.DGT : DIGITAL TRANSISTOR TR.DGT.CHP : CHIP DIGITAL TRANSISTOR TRANS : TRANSFORMER TRANS.PULS : PULSE TRANSFORMER TRANS.PWR : POWER TRANSFORMER ASS’Y TUNER.AM : TUNER PACK,AM TUNER.FM : TUNER PACK,FM TUNER.PK : FRONT-ENDTUNER PACK VR : ROTARY POTENTIOMETER VR.MTR : POTENTIOMETER WITH MOTOR VR.SW : POTENTIOMETER WITH ROTARY SW VR.SLIDE : SLIDE POTENTIOMETER VR.TRIM : TRIMMER POTENTIOMETER www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com DVD-S840 76 DVD-S840 Schm Ref. PART NO. Description Remarks Markets 部　品　名 Rank ✻ New Parts　＊ 新規部品（マーク#の部品は、基板に含まれません） * AAX49950 P.C.B. MODULE REP3384A U ＰＣＢ　モジュール * AAX49960 P.C.B. MODULE REP3384D J ＰＣＢ　モジュール * AAX49930 P.C.B. POWER REP3389KA U ＰＣＢ　パワー * AAX49940 P.C.B. POWER REP3389LA J ＰＣＢ　パワー * AAX49910 P.C.B. TERMINAL REP3389KB U ＰＣＢ　ターミナル * AAX49920 P.C.B. TERMINAL REP3389LB J ＰＣＢ　ターミナル AAX44600 P.C.B. FRONT 1 REP3456BA ＰＣＢ　フロント１ AAX44620 P.C.B. FRONT 2 REP3456BB ＰＣＢ　フロント２ C1011,12 AAX36360 C.EL 33uF 250V ECA2EHG330B U ケミコン * C1011,12 AAX49970 C.EL 47uF 200V ECA2DHG470B J ケミコン C1111 UR829100 C.EL 1000uF 10V ケミコン 01 C1112 UR829100 C.EL 1000uF 10V ケミコン 01 C1116 UR828220 C.EL 220uF 10V ケミコン 01 C1117 FX611470 C.EL 1000uF 6.3V ECA0JM102 ケミコン 05 C1121 UR829100 C.EL 1000uF 10V ケミコン 01 C1125 FX611470 C.EL 1000uF 6.3V ECA0JM102 ケミコン 05 C1131 UR848220 C.EL 220uF 25V ケミコン 01 C1133 UR848100 C.EL 100uF 25V ケミコン 01 C1141 UR848220 C.EL 220uF 25V ケミコン 01 C1143 UR848100 C.EL 100uF 25V ケミコン 01 C1151 AAX44730 C.EL 270uF 25V VCEA1EJH271B ケミコン C1153 UR848220 C.EL 220uF 25V ケミコン 01 C1154 UR838220 C.EL 220uF 16V 045291 ケミコン 01 C1171 AAX44750 C.EL 180uF 10V VCEA1AJH181B ケミコン C2001,02 UF018100 C.EL.CHP 100uF 6.3V チップケミコン 01 C2021 UF018100 C.EL.CHP 100uF 6.3V チップケミコン 01 C2501 UF118220 C.EL.CHP 220uF 6.3V チップケミコン 01 C2502 UF038100 C.EL.CHP 100uF 16V チップケミコン 01 C2503 UF037220 C.EL.CHP 22uF 16V チップケミコン 01 C2509 UF037100 C.EL.CHP 10uF 16V チップケミコン 01 C3001,02 UF118330 C.EL.CHP 330uF 6.3V チップケミコン 01 C3037 UF118330 C.EL.CHP 330uF 6.3V チップケミコン 01 C3110 UF018100 C.EL.CHP 100uF 6.3V チップケミコン 01 C3501 UR818220 C.EL 220uF 6.3V ケミコン 01 C3505-08 NX702060 C.EL 47uF 16V ECEA1CKA470 ケミコン 05 C3509 FX611470 C.EL 1000uF 6.3V ECA0JM102 ケミコン 05 C3510 FX611590 C.EL 100uF 6.3V ECEA0JKS101 ケミコン 05 C3511 FX611470 C.EL 1000uF 6.3V ECA0JM102 ケミコン 05 C3512 FX611590 C.EL 100uF 6.3V ECEA0JKS101 ケミコン 05 C3513 FX611470 C.EL 1000uF 6.3V ECA0JM102 ケミコン 05 C3514 FX611590 C.EL 100uF 6.3V ECEA0JKS101 ケミコン 05 C3515,16 UR818330 C.EL 330uF 6.3V ケミコン 01 C3581,82 NX702010 C.EL 220uF 16V ECA1CM221 ケミコン 05 C4211 UF037100 C.EL.CHP 10uF 16V チップケミコン 01 C4213 UF037100 C.EL.CHP 10uF 16V チップケミコン 01 C4216 UF018100 C.EL.CHP 100uF 6.3V チップケミコン 01 C4219,20 UF037100 C.EL.CHP 10uF 16V チップケミコン 01 C4222,23 UF118330 C.EL.CHP 330uF 6.3V チップケミコン 01 C4230-33 UF017330 C.EL.CHP 33uF 6.3V チップケミコン 01 C4307-10 AAX44690 C.EL 47uF 16V ECA1CAD470XB ケミコン C4311 AAX26530 C.EL 100uF 25V VCEA1EAE101 ケミコン 05 C4312 NX703890 C.EL 470uF 10V ECA1APX471 ケミコン 05 C4322-24 AAX26530 C.EL 100uF 25V VCEA1EAE101 ケミコン 05 P.C.B. www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com DVD-S840 77 DVD-S840 Schm Ref. PART NO. Description Remarks Markets 部　品　名 Rank ✻ New Parts　＊ 新規部品（マーク#の部品は、基板に含まれません） C4414-17 AAX44710 C.EL 47uF 6.3V VCEA0JAE470B ケミコン C4419-22 AAX44700 C.EL 47uF 25V F2A1E470A205 ケミコン C4751,52 AAX44700 C.EL 47uF 25V F2A1E470A205 ケミコン C4781 UR817470 C.EL 47uF 6.3V ケミコン 01 C4902 UR848100 C.EL 100uF 25V ケミコン 01 C4913 UR848100 C.EL 100uF 25V ケミコン 01 C4922 UR848100 C.EL 100uF 25V ケミコン 01 C4924 UR848220 C.EL 220uF 25V ケミコン 01 C4932 UR848100 C.EL 100uF 25V ケミコン 01 C4934 UR848220 C.EL 220uF 25V ケミコン 01 C5101 UF037100 C.EL.CHP 10uF 16V チップケミコン 01 C5111 UF017470 C.EL.CHP 47uF 6.3V EEVHB0J470R チップケミコン 01 C5115 UF017470 C.EL.CHP 47uF 6.3V EEVHB0J470R チップケミコン 01 C5152 UF037100 C.EL.CHP 10uF 16V チップケミコン 01 C5201,02 UF037100 C.EL.CHP 10uF 16V チップケミコン 01 C6001 FX611600 C.EL 220uF 6.3V ECEA1AKS221 ケミコン 05 C6092 AAX26460 C.EL 47uF 6.3V ECEA0JKS470 ケミコン 05 C6101 AAX26460 C.EL 47uF 6.3V ECEA0JKS470 ケミコン 05 C6201 UF017330 C.EL.CHP 33uF 6.3V チップケミコン 01 C6251-53 UF037100 C.EL.CHP 10uF 16V チップケミコン 01 C6257 UF018100 C.EL.CHP 100uF 6.3V チップケミコン 01 C6561 UF017330 C.EL.CHP 33uF 6.3V チップケミコン 01 C6563 UF017330 C.EL.CHP 33uF 6.3V チップケミコン 01 D1001 NX703870 DIODE ENC471D5ATUB ENC471D5ATUB ダイオード 05 * s D1002 AAX50010 DIODE D4EA7361A002 D4EA7361A002 U ダイオード s D1002 AAX16710 DIODE ENC221D5ATUB ENC221D5ATUB J ダイオード 05 s D1011 AAX44840 DIODE S1WABAB0-4062 B0EBKT000002 ダイオード D1031 NX704060 DIODE VSD0002 VSD0002 ダイオード 05 D1041 iX636960 DIODE AU01Z AU01Z ダイオード 05 D1051,52 iX634180 DIODE 1SS254 1SS254 ダイオード 01 D1053 AAX36570 DIODE.ZENR MAZ40360MF MAZ40360MF ツェナーダイオード D1054 iX636960 DIODE AU01Z AU01Z ダイオード 05 D1101 AAX27040 DIODE MAZ70750AC MAZ70750AC U ダイオード 05 D1101 AAX16720 DIODE MA7075A MA7075A J ダイオード 05 D1111 AAX16700 DIODE 21DQ04FC4 21DQ04FC4 ダイオード 05 D1121 AAX16700 DIODE 21DQ04FC4 21DQ04FC4 ダイオード 05 D1126 AAX27000 DIODE 11ES1TA1 B0EAKL000031 ダイオード 05 * D1131 AAX50000 DIODE 11EQS06TA1 11EQS06TA1 ダイオード D1132 NX704030 DIODE MA7150B MA7150B ダイオード 05 * D1141 AAX50000 DIODE 11EQS06TA1 11EQS06TA1 ダイオード * D1151,52 AAX50000 DIODE 11EQS06TA1 11EQS06TA1 ダイオード D1161 iX636960 DIODE AU01Z AU01Z ダイオード 05 D1162 AAX44920 DIODE MAZ80300HL MAZ80300HL ダイオード D1171 iX636950 DIODE AK04 AK04 ダイオード 05 D1172 AAX27000 DIODE 11ES1TA1 B0EAKL000031 ダイオード 05 D4301 AAX36550 DIODE MA8047M MA8047M ダイオード　　　　　　　 D4921 AAX44830 DIODE ISS355 TE-17 B0ACCK000005 ダイオード D4931 AAX44830 DIODE ISS355 TE-17 B0ACCK000005 ダイオード D5151 AAX34230 DIODE MA2J72800L MA2J72800L ダイオード D6091 AAX36540 DIODE MA4039HTA MA4039HTA ダイオード D6101,02 AAX27770 LED AMBER VIDEO OFF LNJ401NPYJA ＬＥＤ 04 D6103 NX701880 LED LNJ201LPQJA LNJ201LPQJA ＬＥＤ 05 D6151 AAX27770 LED AMBER VIDEO OFF LNJ401NPYJA ＬＥＤ 04 P.C.B. www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com DVD-S840 78 DVD-S840 Schm Ref. PART NO. Description Remarks Markets 部　品　名 Rank ✻ New Parts　＊ 新規部品（マーク#の部品は、基板に含まれません） D6215 AAX34230 DIODE MA2J72800L MA2J72800L ダイオード DL6001 AAX45580 FL.DSPLY FV779GN A2BB00000103 蛍光表示管 * DZ1001 AAX49980 SURG.PRTCT VSQ1003-F J0LE00000023 サージアブソーバー * s F1001 AAX50020 FUSE 1.6A 125V K5D162AQ0005 U ヒューズ s F1001 AAX27290 FUSE 1.6A 125V XBA1C16NS5L J ヒューズ 07 IC1101 AAX44320 IC MM1431ATT C0DAEMZ00001 ＩＣ IC1125 AAX44330 IC PQ070VK01FZ C0DAEZG00010 ＩＣ IC1151 AAX44310 IC PQO9DZ1M C0CBCHG00003 ＩＣ IC2001 AAX26200 IC MN103S26EGA MN103S26EGA ＩＣ 21 IC2101 AAX26100 IC SN74AHC1G66H C0JBAS000116 ＩＣ 05 IC2501 AAX44360 IC MOTOR DRIVE C0GBG0000033 ＩＣ * IC3001 AAX49890 IC MN677551NA MN6775511 ＩＣ IC3061,62 AAX44420 IC 64M-SDRAM C3ABPG000121 ＩＣ IC3501 AAX44440 IC BH7862FS-E2 C9ZB00000377 ＩＣ IC3581 AAX44470 IC NJM78M05FA NJM78M05FA ＩＣ * IC4211 AAX49870 IC PCM1607KPTR C0FBBK000036 ＩＣ IC4301-04 iX636760 IC NJM4580M NJM4580M ＩＣ 05 IC4305 AAX44300 IC NJM78L05A C0CAADC00008 ＩＣ IC5201 AAX44280 IC AN22030A-VT AN22030A-VT ＩＣ IC6001 AAX44450 IC MN101C35DCW MN101C35DCW ＩＣ IC6011 AAX16120 IC PST9327UR PST9327UR ＩＣ 05 IC6101 AAX36100 IC GP1UD282RK B3RAD0000037 ＩＣ 07 * IC6201 AAX49880 IC.CPU MN102H60GFD MN102H60GFD ＩＣ IC6211 AAX0 3570 IC PST596JNR PST596JNR ＩＣ 05 IC6221 AAX44430 IC BR24C16F-E2 C3EBGC000033 ＩＣ * IC6251 AAX49860 IC PQ070XZ01ZP C0DBEZG00011 ＩＣ IC6252 AAX44340 IC PQ018EZ01ZP C0DBFFG00004 ＩＣ IC6253 AAX36110 IC PQ033EZ5MZP 3.3V C0DBCGE00002 ＩＣ 06 * IC6301 AAX49900 IC FLASH ROM RFKFRP66M320 ＩＣ IC6561 AAX34180 IC BU2286FV-E2 C1DB00000582 ＩＣ 13 JK3571 AAX26830 JACK 14P D1/D2 V-OUT K1FB114B0024 J ジャック 07 * JK4501 AAX49990 JACK LAP5130 K2YZ14000007 ジャック JK4751 AAX44800 JACK YKC21 K4BK01H00002 ジャック s L1001 NX703060 FLTR ELF15N005A ELF15N005A U ラインフィルター 06 s P1001 AAX36440 CN AC INLET K2AB2B000002 U コネクター s P1001 AAX36430 CN AC INLET K2AA2B000004 J コネクター s PR1161 AAX04040 IC.PRT VSF0015A025 ＩＣプロテクター s PR1171 KX604710 IC.PRT VSF0015A10 ＩＣプロテクター 05 PR4911,12 KX604710 IC.PRT VSF0015A10 ＩＣプロテクター 05 s Q1021 NX704080 TR 2SC4662LF654 2SC4662LF654 トランジスタ 06 s Q1051 AAX45210 PHOT.CPL RS2561L2-1-V-E3 W4 B3PBA0000104 U フォトカプラー * s Q1051 AAX50030 PHOT.CPL RS2501L-1E3H B3PBA0000076 J フォトカプラ Q1052 NX704090 TR 2SD1996-S 2SD1996-S トランジスタ 05 Q1115 AAX36600 TR CPH6315-TL B1DHCC000029 トランジスタ 05 Q2001 AAX45130 TR 2SD1819 2SD1819A0L トランジスタ Q3111 AAX45090 TR 2SB1218 2SB1218ARL トランジスタ Q3116 AAX45090 TR 2SB1218 2SB1218ARL トランジスタ Q3121 AAX45090 TR 2SB1218 2SB1218ARL トランジスタ Q3212 AAX45090 TR 2SB1218 2SB1218ARL トランジスタ Q3217 AAX45090 TR 2SB1218 2SB1218ARL トランジスタ Q3222 AAX45090 TR 2SB1218 2SB1218ARL トランジスタ Q4302 AAX04280 TR 2SD601A-R 2SD601A-R トランジスタ 05 Q4315 AAX04280 TR 2SD601A-R 2SD601A-R トランジスタ 05 P.C.B. www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com DVD-S840 79 DVD-S840 Schm Ref. PART NO. Description Remarks Markets 部　品　名 Rank ✻ New Parts　＊ 新規部品（マーク#の部品は、基板に含まれません） Q4410 AAX45120 TR 2SD1328 2SD132800L トランジスタ Q4413,14 AAX45120 TR 2SD1328 2SD132800L トランジスタ Q4415-18 AAX04280 TR 2SD601A-R 2SD601A-R トランジスタ 05 Q4419 AAX45120 TR 2SD1328 2SD132800L トランジスタ Q4751 AAX04280 TR 2SD601A-R 2SD601A-R トランジスタ 05 Q4901 AAX45140 TR 2SD1862 2SD1862QRTV2 トランジスタ Q4911 AAX45100 TR 2SB1240 2SB1240PRTV2 トランジスタ Q4921 AAX45190 TR 2SK170V B1CACE000006 トランジスタ Q4931 AAX45200 TR 2SJ74V B1CCCC000003 トランジスタ Q5111 AAX45080 TR 2SB1115 2SB1115-T トランジスタ Q5115 AAX45080 TR 2SB1115 2SB1115-T トランジスタ Q5271 AAX45220 TR UNR5211 UNR521100L トランジスタ Q6091 AAX45150 TR 2SD1992 2SD1992ARS トランジスタ Q6095 AAX45160 TR 2SD1996 2SD19960HA トランジスタ Q6215 AAX45010 TR.DGT UN5212 UN5212-TX デジタルトランジスタ QR1115 AAX45030 TR.DGT UNR2213 UNR221300L デジタルトランジスタ QR3501 iX635550 TR.DGT UN2212 UN2212 デジタルトランジスタ 01 QR3521 iX635550 TR.DGT UN2212 UN2212 デジタルトランジスタ 01 QR3523 iX635550 TR.DGT UN2212 UN2212 デジタルトランジスタ 01 QR3571-73 iX635550 TR.DGT UN2212 UN2212 J デジタルトランジスタ 01 QR4301,02 AAX45020 TR.DGT UNR2211 UNR221100L デジタルトランジスタ QR4304 iX637130 TR.DGT UN2111 UN2111 デジタルトランジスタ 05 QR4316 iX637130 TR.DGT UN2111 UN2111 デジタルトランジスタ 05 QR4317 AAX45020 TR.DGT UNR2211 UNR221100L デジタルトランジスタ QR4901 AAX44980 TR.DGT UN2114 UN2114TX デジタルトランジスタ QR4902,03 AAX44990 TR.DGT UN2114 UN2214TX デジタルトランジスタ QR4904 AAX44980 TR.DGT UN2114 UN2114TX デジタルトランジスタ QR5221 AAX16160 TR UN2121 UN2121 抵抗付きトランジスタ 05 QR5241 AAX45000 TR.DGT UN511 UN511MTX デジタルトランジスタ QR6052 AAX44970 TR.DGT DTA123JK-T96 B1GDCFEM0002 デジタルトランジスタ QR6055,56 AAX44970 TR.DGT DTA123JK-T96 B1GDCFEM0002 デジタルトランジスタ QR6101,02 AAX44960 TR.DGT DTC123JK-T96 B1GBCFEL0002 デジタルトランジスタ R1043 HL224680 R.MTL.FLM 68Ω 2W 酸化金属被膜抵抗 01 R5112 AAX45710 R.CAR.CHP 27Ω 1/2W ERJ12YJ270H チップ抵抗 R5116 AAX45710 R.CAR.CHP 27Ω 1/2W ERJ12YJ270H チップ抵抗 S6101 KX604670 SW EVQ11G07K スイッチ 05 S6151 KX604670 SW EVQ11G07K スイッチ 05 S6152 KX604670 SW EVQ11G07K スイッチ 05 S6153 KX604670 SW EVQ11G07K スイッチ 05 S6154 KX604670 SW EVQ11G07K スイッチ 05 S6155 KX604670 SW EVQ11G07K スイッチ 05 S6156 KX604670 SW EVQ11G07K スイッチ 05 S6157 KX604670 SW EVQ11G07K スイッチ 05 SW2501 AAX44940 SW RSH1A048-A RSH1A048-A ダブルスイッチ * s T1021 AAX50090 TRANS.PWR ETS28AV125AC 電源トランス X6001 AAX27620 RSNR.CE RSXY8M00M06T RSXY8M00M06T 振動子 05 X6501 AAX45620 RSNR.CE VSX1044 36.864MHz H0J368600005 振動子 s ZA1001,02 AX624190 HOLDER.FUS EYF52BC ヒューズホルダー 05 P.C.B. www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com DVD-S840 80 DVD-S840 Parts List for Chip Ceramic Capacitors Value Part NO 2pF 50V US060200 3pF 50V US060300 5pF 50V US060500 6pF 50V US060600 7pF 50V US060700 8pF 50V US060800 10pF 50V US061100 12pF 50V US061120 15pF 50V US061150 18pF 50V US061180 20pF 50V US061200 22pF 50V US061220 24pF 50V US061240 27pF 50V US061270 33pF 50V US061330 39pF 50V US061390 43pF 50V US061430 47pF 50V US061470 56pF 50V US061560 62pF 50V US061620 68pF 50V US061680 75pF 50V US061750 82pF 50V UB051820 100pF 50V US062100 120pF 50V US062120 150pF 50V US062150 180pF 50V US062180 220pF 50V US062220 270pF 50V US062270 330pF 50V US062330 390pF 50V US062390 470pF 50V US062470 560pF 50V US062560 Value Part NO 680pF 50V US062680 820pF 50V US062820 1000pF 50V US063100 1200pF 50V US063120 1500pF 50V US063150 1800pF 50V US063180 2200pF 50V US063220 2400p 50V UB053240 2700pF 50V US063270 3300pF 50V US063330 3900pF 50V US063390 4700pF 50V US063470 5600pF 50V US063560 6800pF 50V US063680 8200pF 50V US063820 0.01uF 50V US064100 0.015uF 50V US064150 0.022uF 25V US044220 0.027uF 50V UB014270 0.033uF 16V US034330 0.039uF 16V US034390 0.047uF 16V US034470 0.047uF 25V UB214470 0.068uF 25V UB214680 0.1uF 25V UB215100 0.15uF 25V UB245150 0.22uF 25V UB245220 0.22uF 16V US135220 0.33uF 16V US135330 0.47uF 16V UB445470 0.68uF 16V UB445680 0.1uF 16V US035100 1uF 16V UB446100 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com DVD-S840 81 DVD-S840 Value 1/10W Type Part No. 0 Ω RD35 0000 1.0 Ω RD35 3100 2.2 Ω RD35 3220 2.4 Ω RD35 3240 4.7 Ω RD35 3470 10 Ω RD35 4100 22 Ω RD35 4220 27 Ω RD35 4270 33 Ω RD35 4330 39 Ω RD35 4390 43 Ω RD35 4430 47 Ω RD35 4470 51 Ω RD35 4510 62 Ω RD35 4620 68 Ω RD35 4680 75 Ω RD35 4750 82 Ω RD35 4820 91 Ω RD35 4910 100 Ω RD35 5100 120 Ω RD35 5120 130 Ω RD35 5130 150 Ω RD35 5150 180 Ω RD35 5180 200 Ω RD35 5200 220 Ω RD35 5220 240 Ω RD35 5240 270 Ω RD35 5270 300 Ω RD35 5300 330 Ω RD35 5330 390 Ω RD35 5390 430 Ω RD35 5430 470 Ω RD35 5470 510 Ω RD35 5510 560 Ω RD35 5560 620 Ω RD35 5620 680 Ω RD35 5680 820 Ω RD35 5820 910 Ω RD35 5910 1 kΩ RD35 6100 1.1 kΩ RD35 6110 1.2 kΩ RD35 6120 1.3 kΩ RD35 6130 1.5 kΩ RD35 6150 1.6 kΩ RD35 6160 1.8 kΩ RD35 6180 2 kΩ RD35 6200 2.2 kΩ RD35 6220 2.4 kΩ RD35 6240 2.7 kΩ RD35 6270 3 kΩ RD35 6300 3.3 kΩ RD35 6330 3.6 kΩ RD35 6360 3.9 kΩ RD35 6390 Value 1/10W Type Part No. 4.3 kΩ RD35 6430 4.7 kΩ RD35 6470 5.1 kΩ RD35 6510 5.6 kΩ RD35 6560 6.2 kΩ RD35 6620 6.8 kΩ RD35 6680 7.5 kΩ RD35 6750 8.2 kΩ RD35 6820 9.1 kΩ RD35 6910 10 kΩ RD35 7100 11 kΩ RD35 7110 12 kΩ RD35 7120 13 kΩ RD35 7130 15 kΩ RD35 7150 16 kΩ RD35 7160 18 kΩ RD35 7180 20 kΩ RD35 7200 22 kΩ RD35 7220 24 kΩ RD35 7240 27 kΩ RD35 7270 30 kΩ RD35 7300 33 kΩ RD35 7330 36 kΩ RD35 7360 39 kΩ RD35 7390 43 kΩ RD35 7430 47 kΩ RD35 7470 51 kΩ RD35 7510 56 kΩ RD35 7560 62 kΩ RD35 7620 68 kΩ RD35 7680 75 kΩ RD35 7750 82 kΩ RD35 7820 91 kΩ RD35 7910 100 kΩ RD35 8100 120 kΩ RD35 8120 150 kΩ RD35 8150 160 kΩ RD35 8160 180 kΩ RD35 8180 200 kΩ RD35 8200 220 kΩ RD35 8220 270 kΩ RD35 8270 300 kΩ RD35 8300 330 kΩ RD35 8330 390 kΩ RD35 8390 430 kΩ RD35 8430 470 kΩ RD35 8470 510 kΩ RD35 8510 680 kΩ RD35 8680 1 MΩ RD35 9100 1.5 MΩ RD35 9150 2.2 MΩ RD35 9220 4.7 MΩ RD35 9470 10 MΩ RD35 A100 Value 1/16W Type Part No. 0 Ω HX61 1040 1 Ω HX61 0750 10 Ω HX61 1160 47 Ω HX61 1150 100 Ω HX61 0900 220 Ω HX61 0960 270 Ω HX61 1120 390 Ω HX61 0990 470 Ω HX61 0890 560 Ω HX61 1010 1 kΩ HX61 0910 1.2 kΩ HX61 1100 1.5 kΩ HX61 1090 1.8 kΩ HX61 1050 2.7 kΩ HX61 1140 3.3 kΩ HX61 0980 4.7 kΩ HX61 1080 6.8 kΩ HX61 1030 10 kΩ HX61 0920 12 kΩ HX61 0780 15 kΩ HX61 0950 18 kΩ HX61 0770 22 kΩ HX61 1110 27 kΩ HX61 1130 30 kΩ HX61 0810 47 kΩ HX61 1060 56 kΩ HX61 1020 62 kΩ HX61 0790 82 kΩ HX61 1170 100 kΩ HX61 0930 120 kΩ HX61 0940 220 kΩ HX61 0970 390 kΩ HX61 1000 560 kΩ HX61 1010 1 MΩ HX61 1070 Parts List for Chip Carbon Resistors www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com A B C D E 1 2 3 4 5 6 7 DVD-S840 82 I EXPLODED VIEW www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com DVD-S840 83 DVD-S840 I MECHANICAL PARTS 1 AAX45060 TOP COVER GD RKM0478-N トップカバー 1 AAX45050 TOP COVER BL RKM0478-K トップカバー 2 EX603920 BIND HEAD BONDING B-T. SCREW 3x8 MFZN2BL VHD0690 ボンディングＢタイトネジ 02 3 EX603960 SPECIAL SCREW 3x8 GD VHD1094 特殊ネジ 03 3 EX603940 SPECIAL SCREW 3x8 BL VHD1041 特殊ネジ 02 * 4 AAX49950 P.C.B. ASS'Y MODULE REP3384A U ＰＣＢ　モジュール * 4 AAX49960 P.C.B. ASS'Y MODULE REP3384D J ＰＣＢ　モジュール * 5-1 AAX49930 P.C.B. ASS'Y POWER REP3389KA U ＰＣＢ　パワー * 5-1 AAX49940 P.C.B. ASS'Y POWER REP3389LA J ＰＣＢ　パワー * 5-2 AAX49910 P.C.B. ASS'Y TERMINAL REP3389KB U ＰＣＢ　ターミナル * 5-2 AAX49920 P.C.B. ASS'Y TERMINAL REP3389LB J ＰＣＢ　ターミナル 7 AAX45330 FOOT RUBBER RKA0137-K フットラバー 8 AAX45300 PAN HEAD P-TITE SCREW 3x6 MFZN2Y XTV3+6G ネジ 9 AAX45570 FOOT GD VYK8895 脚 9 AAX45560 FOOT BL RYQ0398-H 脚 * 10 AAX50060 REAR PANEL RGR0330B-H U リアパネル * 10 AAX50070 REAR PANEL RGR0330D-A J リアパネル 11 EX604060 PAN HEAD B-TITE SCREW 3x8 MFZN2Y XTV3+8J ナベＢタイトネジ 02 12 AAX44510 PCB SUPPORT RMR1359-W ＰＣＢ　サポート 13 AAX36630 PAN HEAD SEMS S-TITE SCREW 3x8 MFZN2Y VHD1403 ナベセムスＳタイトネジ 05 14 AAX44240 FFC(50P) 50P REZ1462 ＦＦＣ 15 AAX26750 CONNECTOR CABLE 2P P6005-mecha REX1057 コネクターケーブル 05 16 AAX44250 FFC(22P) 22P REZ1463 ＦＦＣ * 17 AAX50050 FRONT PANEL ASS'Y GD RYP1159B-N J フロントパネルＡＳＳＹ * 17 AAX50040 FRONT PANEL ASS'Y BL RYP1159B-K U フロントパネルＡＳＳＹ 17-1 AAX45440 BUTTON, OPERATION GD RGU2163A-N ボタン／オペレーション 17-1 AAX45430 BUTTON, OPERATION BL RGU2163A-K ボタン／オペレーション 17-2 AAX45400 BUTTON, OPEN/CLOSE GD RGU2164-N ボタン／オープンクローズ 17-2 AAX45390 BUTTON, OPEN/CLOSE BL RGU2164-K ボタン／オープンクローズ 17-3 AAX45470 BUTTON, POWER GD RGU2165-N ボタン／パワー 17-3 AAX45460 BUTTON, POWER BL RGU2165-K ボタン／パワー 17-4 AAX45680 LIGHTING PIECES(A) STANDBY/ON RGL0613-Q 導光ピース 17-5 AAX45700 LIGHTING PIECES(C) VIDEO, MULTI RGL0615-Q 導光ピース 17-6 AAX45690 LIGHTING PIECES(B) PROGRESSIVE ON RGL0614-Q 導光ピース 18-1 AAX44600 P.C.B. ASS'Y FRONT 1 REP3456BA ＰＣＢ　フロント１ 18-2 AAX44620 P.C.B. ASS'Y FRONT 2 REP3456BB ＰＣＢ　フロント２ 21 XX700860 BIND HEAD B-TITE SCREW 2.6x10 MFZN2Y XTBS26+10J バインドＢタイトネジ 05 23 AAX44660 EARTH PLATE(C) RMC0515 アースプレートＣ 24 AAX45290 BIND HEAD SCREW 3x4 MFZN2Y XTB3+4F バインド子ネジ 26 AAX36340 EARTH PLATE B RMC0468 アースプレートＢ 27 AAX45250 TRAY LID GD RYF0657-N トレーリッド 27 AAX45240 TRAY LID BL RYF0657-K トレーリッド 30 AAX44270 FFC SHEET RGQ0341-K ＦＦＣシート 39 AAX45310 BARRIER RMZ0662 バリアー ACCESORRIES 付属品 200 V9756400 REMOTE CONTROL N2QAJB000064 リモコン 200-1 AAX45670 BATTERY COVER HTR028072002 電池蓋 202 AAX45540 AUDIO VIDEO CABLE K2KA6CA00001 音声／映像ピンケーブル * s 203 AAX50080 POWER CABLE 1.8m K2CB2CB00006 U 電源コード s 203 AAX25900 POWER CABLE 1.6m VJA0960 J 電源コード 08 BATTERY 乾電池 ✻ New Parts　＊ 新規部品（マーク#の部品は、基板に含まれません） Schm Ref. PART NO. Description Remarks Markets 部　品　名 Rank www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com A B C D E 1 2 3 4 5 6 7 DVD-S840 84 I DVD-MECHANISM EXPLODED VIEW www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com DVD-S840 85 DVD-S840 I DVD-MECHANISM PARTS 101 AAX26270 SPINDLE MOTOR ASS'Y RXQ0742 ＳモーターＡＳＳＹ 20 103 AAX27590 FIXED PIN RMS0712 固定ピン 05 106 AAX45650 P.C.B. ASS'Y INTERMEDIATE REP3406AN 中継基板 106-1 AAX26260 PCB RUBBER RMG0558K ＰＣＢラバー 05 107 AAX45280 SCREW RHD20060 ネジ 108 AAX27340 FLOATING RUBBER RMG0545A フローティングゴム 05 112 AAX26280 TRAVERSE GEAR(A) RDG0499 ＴＲＶギアＡ 05 113 AAX27270 ADJUST SPRING HOLDER1 RMC0415 バネ押え１ 05 116 AAX27680 ADJUST SPRING RME0320 調整バネ 05 119 AAX26320 TRAVERSE DRIVE RACK RMM0234-1 ＴＲＶ送りラック 05 120 AAX27170 DRIVE SHAFT RMS0710 ドライブシャフト 05 121 AAX26360 GUIDE SHAFT RMS0711 ガイドシヤフト 05 122 AAX45270 SCREW RHD17045 ネジ 123 AAX04350 SCREW VHD1224 ネジ 03 124 AAX26290 TRAVERSE GEAR(B) RDG0500 ＴＲＶギアＢ 05 125 AAX26300 TRAVERSE GEAR(C) RDG0501 ＴＲＶギアＣ 05 126 AAX26310 TRAVERSE GEAR SPRING RME0319 ＴＲＶギアバネ 05 128 AAX27140 TRAY RGQ0280K3 トレイ 07 129 AAX45490 MECHA CHASSIS ASS'Y RXQ0727 メカシャーシＡＳＳＹ 129-1 AAX27250 SCREW XTW3+12S ネジ 05 129-2 AAX26350 OPEN SWITCH RSH1A049U オープンスイツチ 05 130 AAX04650 MAGNET JSM0048 磁石 04 131 AAX44680 CLAMP PLATE RMR1445K クランププレート 132 AAX45480 MAGNET HOLDER RMR1447X マグネットホルダー 133 AAX45600 WASHER XWG6FFY 座金 134 AAX44670 CLAMPER RMR1446X クランパー 138 AAX45590 OPTICAL PICK-UP RAF3023A 光ピックアップ 139 AAX45640 INTERFACE FPC RJB2308A 中継ＦＰＣ 141 AAX26370 CUSHION RUBBER RMG0561T クッションゴム 05 146 AAX45260 SCREW RHD14108 ネジ 147 AAX25940 P.C.B. ASS'Y FG REP3081A ＦＧ基板 05 ✻ New Parts　＊ 新規部品（マーク#の部品は、基板に含まれません） Schm Ref. PART NO. Description Remarks Markets 部　品　名 Rank www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com DVD-S840 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com
