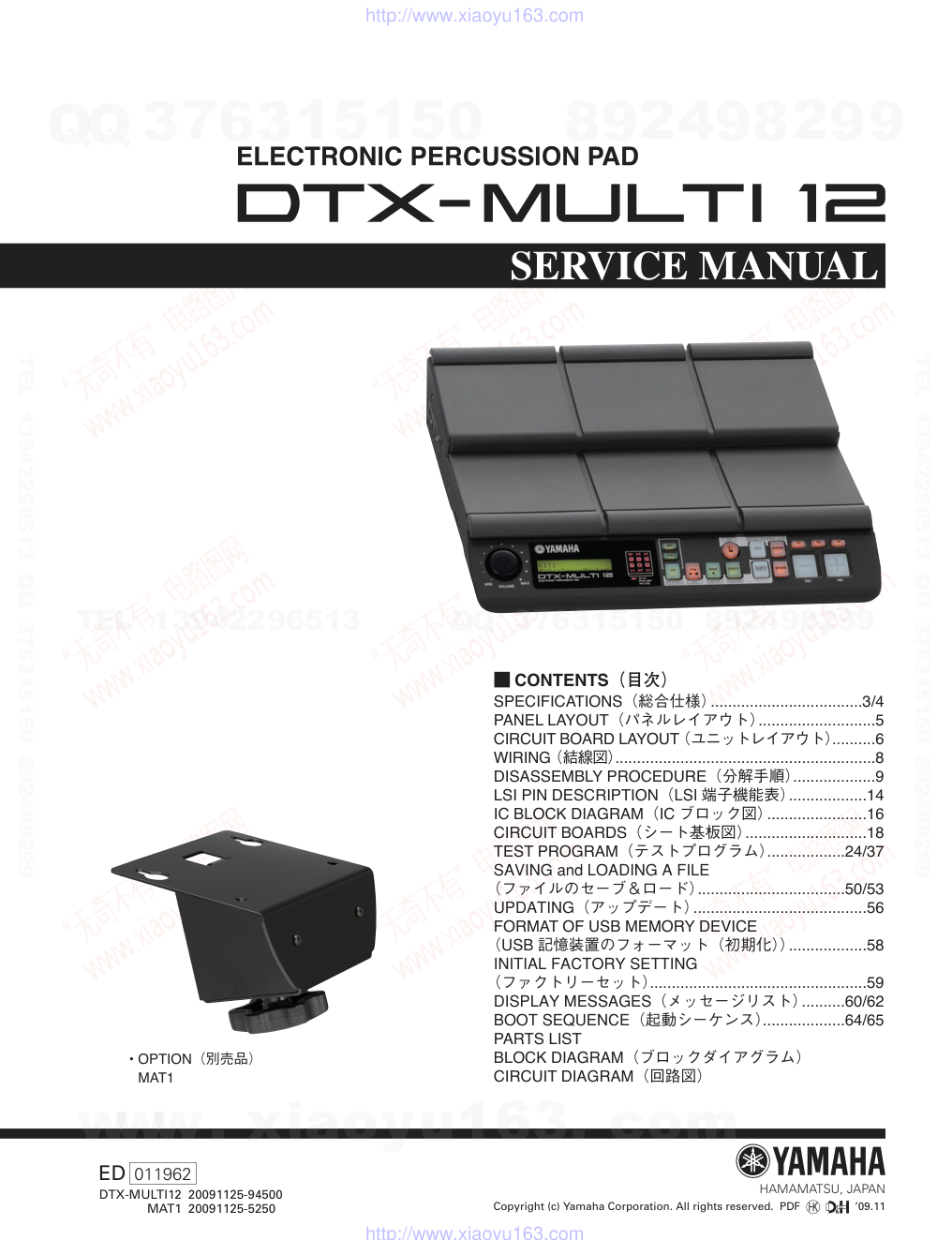

SERVICE MANUAL
HAMAMATSU, JAPAN
SERVICE MANUAL
DTX-MULTI12 20091125-94500
MAT1 20091125-5250
ED 011962
Copyright (c) Yamaha Corporation. All rights reserved. PDF
&
’09.11
SPECIFICATIONS（総合仕様） ...................................3/4
PANEL LAYOUT（パネルレイアウト） ...........................5
CIRCUIT BOARD LAYOUT （ユニットレイアウト）..........6
WIRING （結線図）............................................................8
DISASSEMBLY PROCEDURE（分解手順） ...................9
LSI PIN DESCRIPTION（LSI 端子機能表） ..................14
IC BLOCK DIAGRAM（IC ブロック図） .......................16
CIRCUIT BOARDS（シート基板図） ............................18
TEST PROGRAM（テストプログラム） ..................24/37
SAVING and LOADING A FILE
（ファイルのセーブ＆ロード） ..................................50/53
UPDATING（アップデート） ........................................56
FORMAT OF USB MEMORY DEVICE
（USB 記憶装置のフォーマット（初期化）） ..................58
INITIAL FACTORY SETTING
（ファクトリーセット） ..................................................59
DISPLAY MESSAGES（メッセージリスト） ..........60/62
BOOT SEQUENCE（起動シーケンス） ...................64/65
PARTS LIST
BLOCK DIAGRAM（ブロックダイアグラム）
CIRCUIT DIAGRAM（回路図）
CONTENTS（目次）
• OPTION（別売品）
MAT1
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
DTX-MULTI 12
2
WARNING
Components having special characteristics are marked
and must be replaced with parts having specifi cation equal to those
originally installed.
IMPORTANT NOTICE
This manual has been provided for the use of authorized Yamaha Retailers and their service personnel. It has been assumed that basic
service procedures inherent to the industry, and more specifically Yamaha Products, are already known and understood by the users,
and have therefore not been restated.
WARNING :
Failure to follow appropriate service and safety procedures when servicing this product may result in personal injury,
destruction of expensive components and failure of the product to perform as specified. For these reasons, we advise
all Yamaha product owners that all service required should be performed by an authorized Yamaha Retailer or the
appointed service representative.
IMPORTANT :
This presentation or sale of this manual to any individual or firm does not constitute authorization certification,
recognition of any applicable technical capabilities, or establish a principal-agent relationship of any form.
The data provided is belived to be accurate and applicable to the unit(s) indicated on the cover. The research engineering, and service
departments of Yamaha are continually striving to improve Yamaha products. Modifications are, therefore, inevitable and changes in
specification are subject to change without notice or obligation to retrofit. Should any discrepancy appear to exist, please contact the
distributor’s Service Division.
WARNING :
Static discharges can destroy expensive components. Discharge any static electricity your body may have accumulated
by grounding yourself to the ground bus in the unit (heavy gauge black wires connect to this bus.)
IMPORTANT :
Turn the unit OFF during disassembly and parts replacement. Recheck all work before you apply power to the unit.
IMPORTANT NOTICE FOR THE UNITED KINGDOM
Connecting the Plug and Cord
IMPORTANT. The wires in this mains lead are coloured in accordance with the following code:
BLUE
: NEUTRAL
BROWN
: LIVE
As the colours of the wires in the mains lead of this apparatus may not correspond with the coloured markings identifying the terminals in
your plug proceed as follows:
The wire which is coloured BLUE must be connected to the terminal which is marked with the letter N or coloured BLACK.
The wire which is coloured BROWN must be connected to the terminal which is marked with the letter L or coloured RED.
Making sure that neither core is connected to the earth terminal of the three pin plug.
• This applies only to products distributed by Yamaha Music U.K. Ltd.
(2 wires)
WARNING: This product contains chemicals known to the State of California to cause cancer, or birth defects or other reproductive harm.
DO NOT PLACE SOLDER, ELECTRICAL/ELECTRONIC OR PLASTIC COMPONENTS IN YOUR MOUTH FOR ANY REASON WHAT SO EVER!
Avoid prolonged, unprotected contact between solder and your skin! When soldering, do not inhale solder fumes or expose eyes to solder/
flux vapor!
If you come in contact with solder or components located inside the enclosure of this product, wash your hands before handling food.
Be sure to
perform it
SAVING DATA（データの保存）
Saving and backing up your data
Saved data may be lost due to malfunction or incorrect
operation. Save important data to external USB storage
device.
Backing up the USB storage device
To protect against data loss through media damage, we
recommend that you save your important data onto two
USB storage devices.
印の部品は、安全を維持するために重要な部品です。交換する場合は、安全のために必ず指定の部品をご使用ください。
必ず実行
作成したデータの保存とバックアップ
保存したデータは故障や誤操作などのために失われ
ることがあります。大切なデータは USB 記憶装置
に保存してください。
外部 USB 記憶装置のバックアップ
保存した USB 記憶装置の万一の事故に備えて、大
切なデータは予備の USB 記憶装置にバックアップ
として保存されることをおすすめします。
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
3
DTX-MULTI 12
SPECIFICATIONS
Pad section
Built-in pads
12
External inputs
5 (three-zone x 1; monaural x 4)
Tone generator
Maximum polyphony
64 notes
Wave memory
Voices
100 MB (16-bit linear conversion)
Drum and percussion: 1,061
Keyboard: 216
Drum kits
Preset: 50
User-defined: 200
Effects
Variation x 42 types; Chorus x 6 types; Reverb x 6 types: 5-band master equalizer
Trigger section
Pad functions
Increment or decrement of drum kit, pattern, or tempo; tap tempo; switching on or off of
click-track; transmission of control change messages
Waves
Readable quantity
500
Bit depth
16 bit
Wave memory
64 MB
Maximum size
Mono sample: 2 MB
Stereo sample: 4 MB
Sample formats
Proprietary, WAV, and AIFF
Sequencer
Sequence capacity
152,000 notes
Note resolution
Quarter note / 480
Recording method
Real-time overdubbing
Patterns
Preset patterns: 128 phrases (including 3 demo patterns)
User-defined patterns: 50 phrases
Sequence formats
Proprietary
SMF Format 0 (for loading only)
Click-track
Tempo
30 to 300 BPM. Tap tempo functionality
Beats
1/4 – 16/4, 1/8 – 16/8, 1/16 – 16/16
Note timing
Accent notes, quarter notes, eight notes, sixteenth notes, triplets
Other
Display
Backlit LCD with 2 rows of 16 characters
Connectors
PAD M jack (standard stereo-phone plug; left = trigger, right = rim switch)
PAD N/O and PAD P/Q jacks (standard stereo-phone plug; left = trigger, right = trigger)
HI-HAT CONTROL jack (standard stereo-phone plug)
FOOT SW jack (standard stereo-phone plug)
OUTPUT L/MONO and R jacks (standard phone plugs)
PHONES jack (standard stereo-phone plug), AUX IN jack (standard stereo-phone plug),
MIDI IN and OUT connectors, USB TO HOST port, USB TO DEVICE port, and DC IN.
Power Consumption
9W (DTXM12 and PA-5D adaptor)
6W (DTXM12 and PA-150 adaptor)
Size and weight
345 (w) x 319 (d) x 96 (h) mm; 3.3 kg
Package Contents
Power adaptor (PA-5D/PA-150 or an equivalent recommended by Yamaha),
Owner’s Manual (this booklet), Data List booklet, DVD-ROM
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
DTX-MULTI 12
4

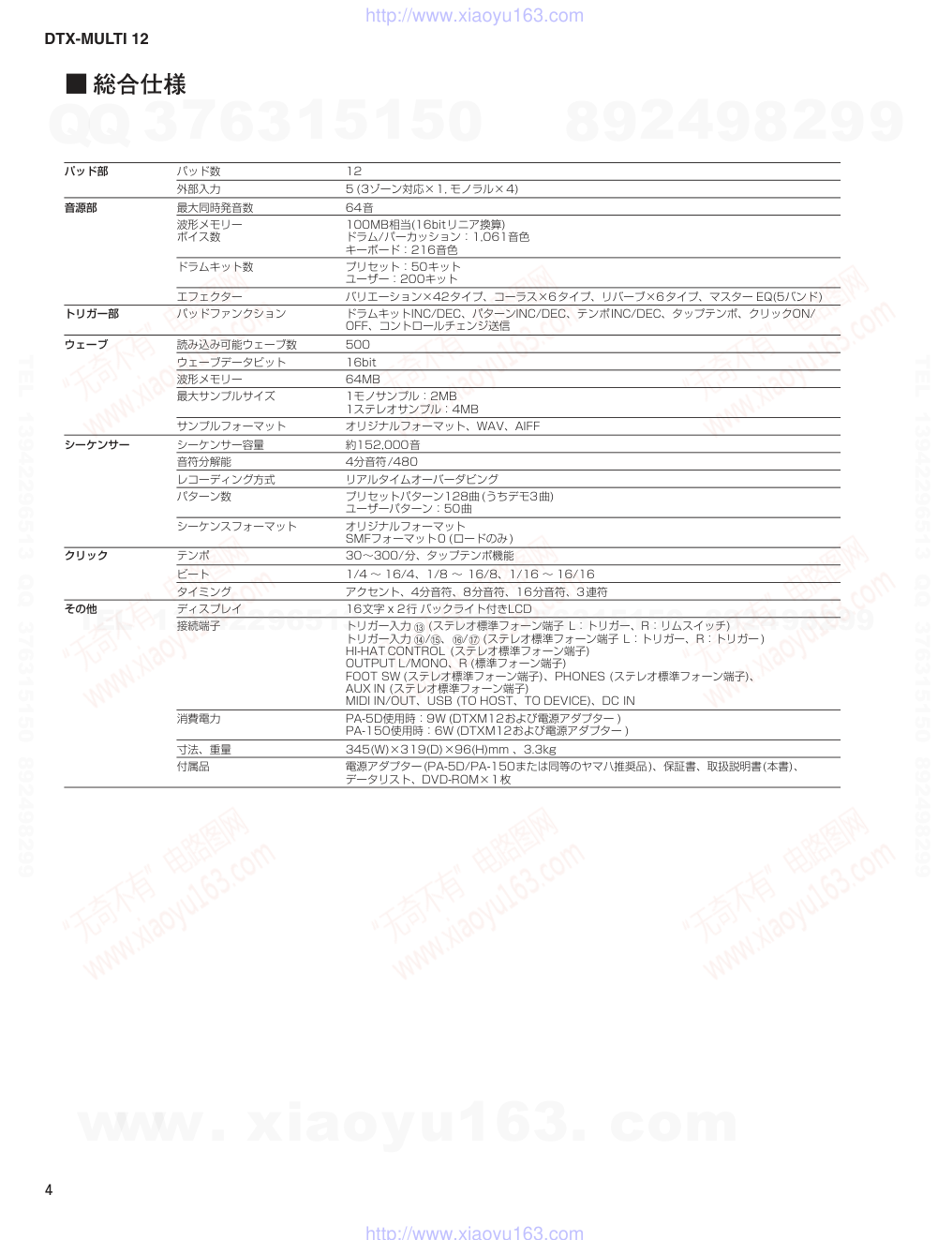

パッド部
パッド数
12
外部入力
5 (3ゾーン対応×1, モノラル×4)
音源部
最大同時発音数
64音
波形メモリー
ボイス数
100MB相当(16bitリニア換算)
ドラム/パーカッション：1,061音色
キーボード：216音色
ドラムキット数
プリセット：50キット
ユーザー：200キット
エフェクター
バリエーション×42タイプ、コーラス×6タイプ、リバーブ×6タイプ、マスター EQ(5バンド)
トリガー部
パッドファンクション
ドラムキットINC/DEC、パターンINC/DEC、テンポINC/DEC、タップテンポ、クリックON/
OFF、コントロールチェンジ送信
ウェーブ
読み込み可能ウェーブ数
500
ウェーブデータビット
16bit
波形メモリー
64MB
最大サンプルサイズ
1モノサンプル：2MB
1ステレオサンプル：4MB
サンプルフォーマット
オリジナルフォーマット、WAV、AIFF
シーケンサー
シーケンサー容量
約152,000音
音符分解能
4分音符/480
レコーディング方式
リアルタイムオーバーダビング
パターン数
プリセットパターン128曲(うちデモ3曲)
ユーザーパターン：50曲
シーケンスフォーマット
オリジナルフォーマット
SMFフォーマット0 (ロードのみ)
クリック
テンポ
30～300/分、タップテンポ機能
ビート
1/4 ～ 16/4、1/8 ～ 16/8、1/16 ～ 16/16
タイミング
アクセント、4分音符、8分音符、16分音符、3連符
その他
ディスプレイ
16文字 x 2行 バックライト付きLCD
接続端子
トリガー入力 M (ステレオ標準フォーン端子 L：トリガー、R：リムスイッチ)
トリガー入力 N/O、P/Q (ステレオ標準フォーン端子 L：トリガー、R：トリガー )
HI-HAT CONTROL (ステレオ標準フォーン端子)
OUTPUT L/MONO、R (標準フォーン端子)
FOOT SW (ステレオ標準フォーン端子)、PHONES (ステレオ標準フォーン端子)、
AUX IN (ステレオ標準フォーン端子)
MIDI IN/OUT、USB (TO HOST、TO DEVICE)、DC IN
消費電力
PA-5D使用時：9W (DTXM12および電源アダプター )
PA-150使用時：6W (DTXM12および電源アダプター )
寸法、重量
345(W)×319(D)×96(H)mm 、3.3kg
付属品
電源アダプター(PA-5D/PA-150または同等のヤマハ推奨品)、保証書、取扱説明書(本書)、
データリスト、DVD-ROM×1枚
総合仕様
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
5
DTX-MULTI 12
PANEL LAYOUT（パネルレイアウト）
• Front Panel（フロントパネル）
q [VOLUME] dial
w Display
e Pad Indicator
r [MIDI] button
t [VOICE] button
y [KIT] button
u [PTN] button
i [WAVE] button
o [UTILITY] button
!0 [SHIFT] button
!1 [ ] button
!2 [EXIT] button
!3 [ENTER] button
!4 [STORE] button
!5 [ < ] [
>
>
] [ > ] button
!6 [-/DEC] button
!7 [+/INC] button
!8 [USB TO DEVICE] port
!9 [USB TO HOST] port
@0 [
Standby/On] switch
@1 Cord clip
@2 [DC IN] terminal
@3 [MIDI IN/OUT] connectors
@4 [FOOT SW] jack
@5 [HI-HAT CONTROL] jack
@6 [PAD] jacks (!3 to !7)
@7 [AUX IN] jack
@8 [GAIN] knob
@9 [OUTPUT L/MONO and R] jacks
#0 [PHONES] jack
#1 [VOLUME] knob
≤≤≤≤≤YAMAHA
<>
e
!5
o
!0
!4
!6
!7
i
u
y
r
!1
!2
!3
t
q
w
!8
!9
• Side Panel（サイドパネル）
@3
@9
@6
@4
@0
@5
@7
@8
#0
#1
@1
@2
• Rear Panel（リアパネル）
q VOLUME （マスターボリューム）
w LCD 画面
e LED パッドインジケーター
r [MIDI] ボタン
t [VOICE] ボタン
y [KIT] ボタン
u [PTN] ボタン
i [WAVE] ボタン
o [UTILITY] ボタン
!0 [SHIFT] ボタン
!1 [ ] （クリック） ボタン
!2 [EXIT] ボタン
!3 [ENTER] ボタン
!4 [STORE] ボタン
!5 [<]、[
>
>
]、[>] （セレクト） ボタン
!6 [‒/DEC] ボタン
!7 [+/INC] ボタン
!8 [USB TO DEVICE] 端子
!9 [USB TO HOST] 端子
@0 [
（スタンバイ / オン） ] スイッチ
@1 コードフック
@2 [DC IN] 端子
@3 [MIDI IN/OUT] 端子
@4 [FOOT SW] 端子
@5 [HH CTRL （ハイハットコントロール） ] 端子
@6 [ トリガー入力端子 ] （!3 ～ !7）
@7 [AUX IN] 端子
@8 [GAIN] ノブ
@9 [OUTPUT L/MONO、R] 端子
#0 [PHONES] 端子
#1 [VOLUME （ヘッドフォンボリューム） ] ノブ
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
DTX-MULTI 12
6

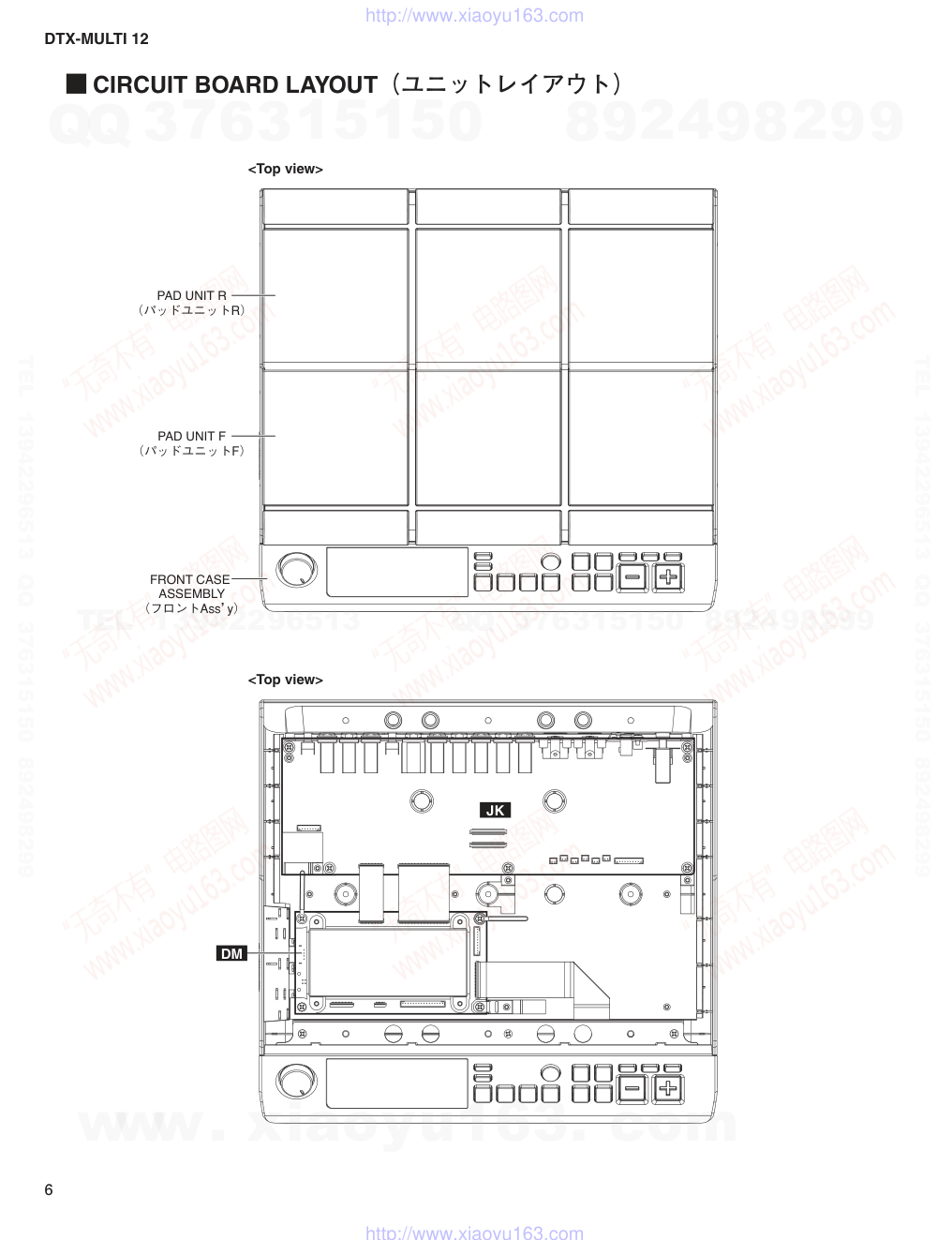

CIRCUIT BOARD LAYOUT（ユニットレイアウト）
PAD UNIT R
（パッドユニットR）
PAD UNIT F
（パッドユニットF）
FRONT CASE
ASSEMBLY
（フロントAss’y）
JK
DM
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
7
DTX-MULTI 12

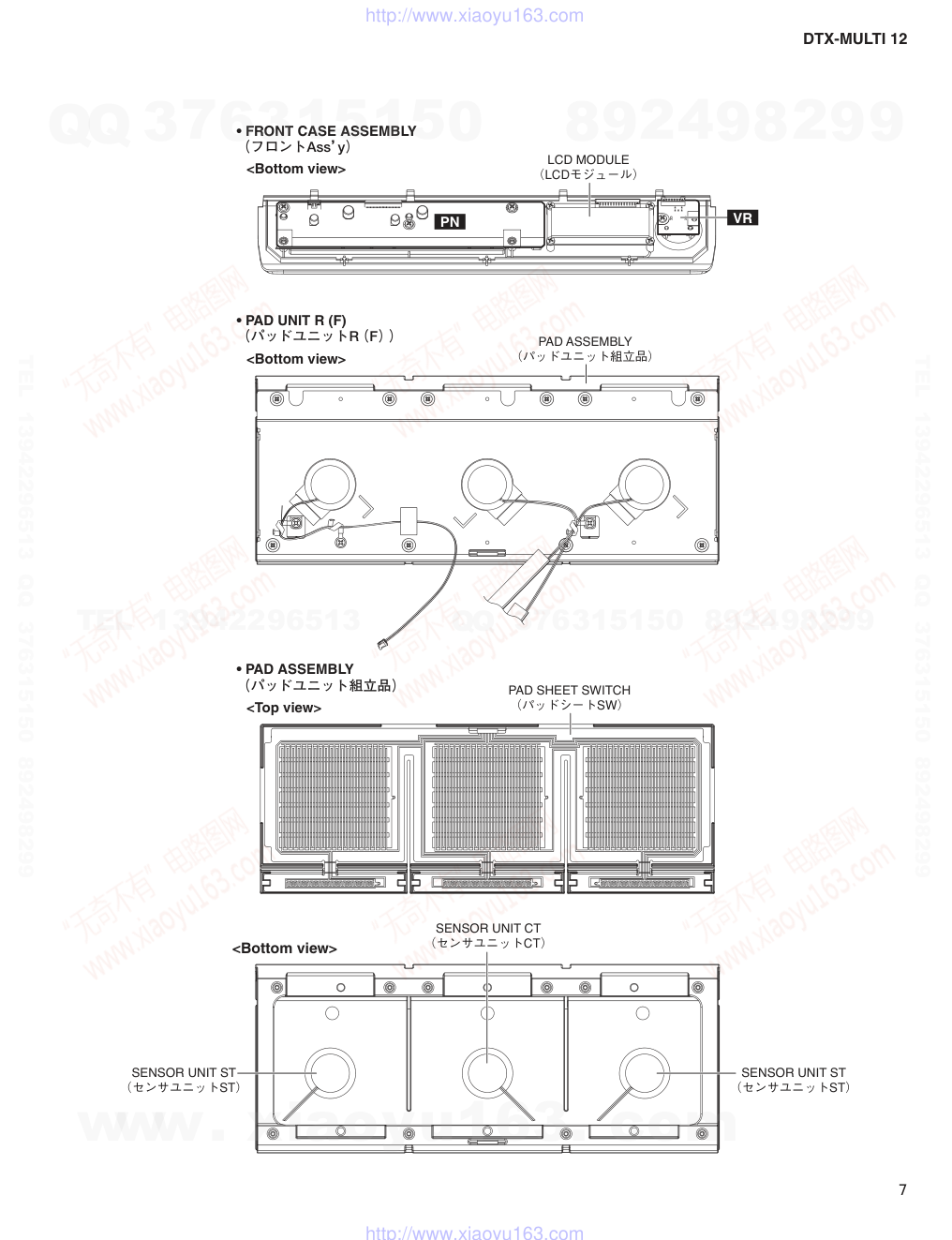

• FRONT CASE ASSEMBLY
（フロントAss’y）
（パッドユニットR（F））
• PAD UNIT R (F)
（パッドユニット組立品）
• PAD ASSEMBLY
LCD MODULE
（LCDモジュール）
PAD ASSEMBLY
（パッドユニット組立品）
PAD SHEET SWITCH
（パッドシートSW）
SENSOR UNIT ST
（センサユニットST）
SENSOR UNIT ST
（センサユニットST）
SENSOR UNIT CT
（センサユニットCT）
PN
VR
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
DTX-MULTI 12
8
JK
DM
VR
PN
LCD MODULE
（LCDモジュール）
CN601
(8P)
CN304
(8P)
CN302
(17P)
CN303
(37P)
CN312
(21P)
CN308
(2P)
CN305
(2P)
CN309
(2P)
CN306
(2P)
CN310
(2P)
CN307
(2P)
CN301
(10P)
to PAD SHEET SWITCH
(Rear side)
to PAD SHEET SWITCH
(Front side)
to SENSOR UNIT ST (PAD4)
to SENSOR UNIT ST (PAD1)
to SENSOR UNIT ST (PAD6)
to SENSOR UNIT ST (PAD3)
to SENSOR UNIT CT (PAD2)
to SENSOR UNIT CT (PAD5)
CN311
(21P)
CN6
(17P)
CN8
(37P)
CN4
(16P)
CN7
(10P)
CN5
(26P)
CN501
(26P)
WIRING（結線図）
www . x ia o y u 1 6 3 . c o m
QQ 3 7 6 3 1 5 1 5 0
9
9
2
8
9
4
2
9
8
TE L
1 3 9 4 2 2 9 6 5 1 3
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
9
DTX-MULTI 12
DISASSEMBLY PROCEDURE（分解手順）
1.
PAD UNIT R (Time required: About 1 minutes)
1-1
Remove the four (4) screws marked [150A] and three
(3) screws marked [160A]. The pad unit R can then be
removed. (Fig.1, Fig.2)
Photo 1（写真 1）
Precautions（注意事項）
*
Notes on Flat Cable
Contacts are visible from the back. Pay attention not to
insert and install the cable to the connector inversely.
(Photo 1)
Front Side（表面）
Back Side（裏面）
※ フラットケーブルの注意
接点が裏面から透けて見えます。コネクタにケーブルの表・
裏を逆に差込まないように注意して取り付けてください。
（写真 1）
1.
パッドユニット R（所要時間 : 約 1 分）
1-1
[150A] のネジ 4 本と [160A] のネジ 3 本を外して、
パッドユニット R を外します。（図 1、図 2）
[150A]
[150A]
[150B]
[150B]
[150]: BIND HEAD TAPPING SCREW-S (Sタイト＋BIND) 3.0X6 MFZN2B3 (WE87780R)
Fig.1（図1）
[160A]
[160B]
[160B]
[160A]
[160C]
PAD UNIT R
（パッドユニット R）
PAD UNIT F
（パッドユニット F）
KNOB V
（Vツマミ）
[160A]
[160C]
[160]: BIND HEAD SCREW (小ネジ＋BIND) 3.0X6 MFZN2B3 (WE878300)
Fig.2（図2）
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
DTX-MULTI 12
10

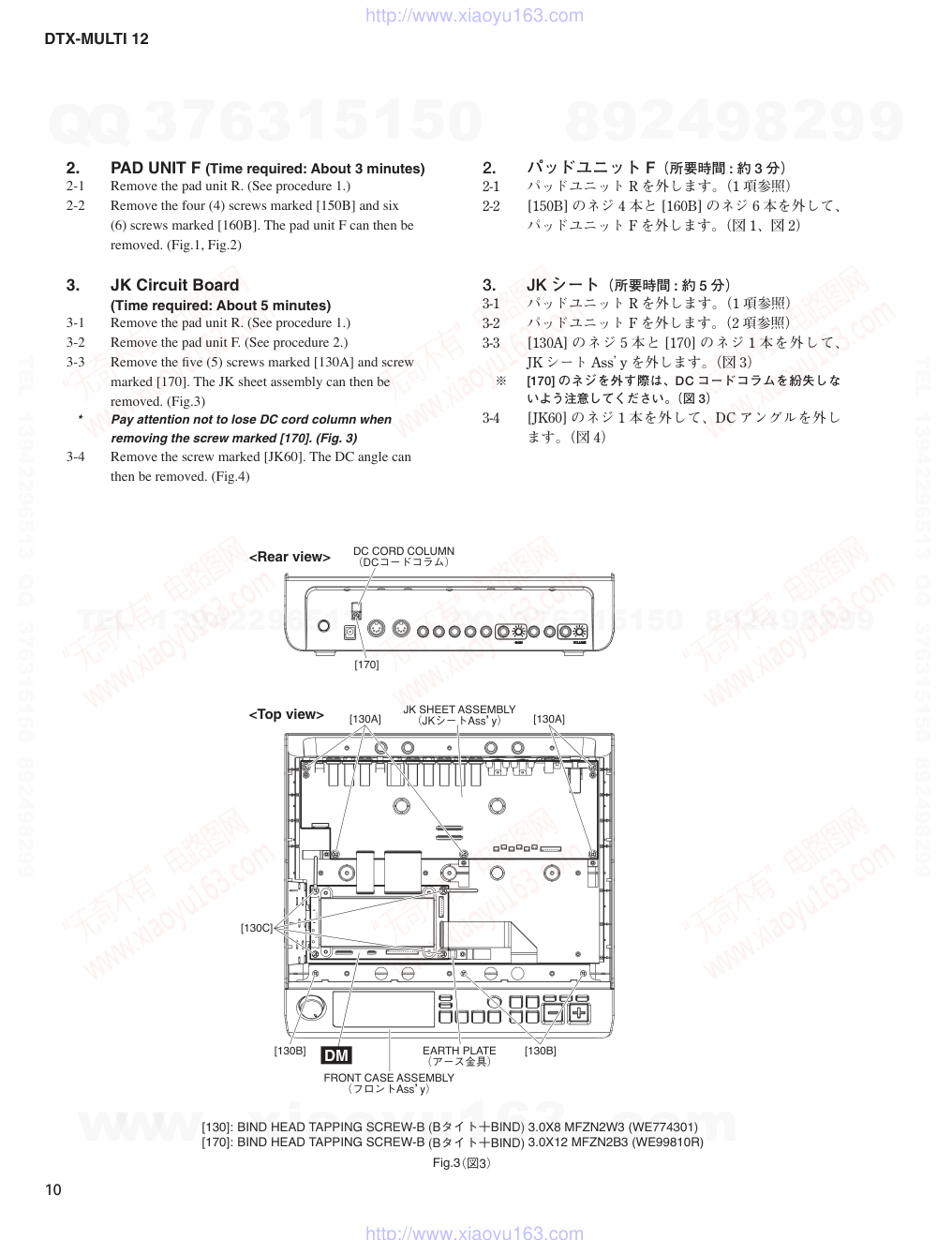

2.
PAD UNIT F (Time required: About 3 minutes)
2-1
Remove the pad unit R. (See procedure 1.)
2-2
Remove the four (4) screws marked [150B] and six
(6) screws marked [160B]. The pad unit F can then be
removed. (Fig.1, Fig.2)
3.
JK Circuit Board
(Time required: About 5 minutes)
3-1
Remove the pad unit R. (See procedure 1.)
3-2
Remove the pad unit F. (See procedure 2.)
3-3
Remove the fi ve (5) screws marked [130A] and screw
marked [170]. The JK sheet assembly can then be
removed. (Fig.3)
*
Pay attention not to lose DC cord column when
removing the screw marked [170]. (Fig. 3)
3-4
Remove the screw marked [JK60]. The DC angle can
then be removed. (Fig.4)
2.
パッドユニット F（所要時間 : 約 3 分）
2-1
パッドユニット R を外します。（1 項参照）
2-2
[150B] のネジ 4 本と [160B] のネジ 6 本を外して、
パッドユニット F を外します。（図 1、図 2）
3.
JK シート（所要時間 : 約 5 分）
3-1
パッドユニット R を外します。（1 項参照）
3-2
パッドユニット F を外します。（2 項参照）
3-3
[130A] のネジ 5 本と [170] のネジ 1 本を外して、
JK シート Ass’y を外します。（図 3）
※
[170] のネジを外す際は、DC コードコラムを紛失しな
いよう注意してください。（図 3）
3-4
[JK60] のネジ 1 本を外して、DC アングルを外し
ます。（図 4）
[130A]
[130A]
[130B]
[130B]
[130C]
[170]
DC CORD COLUMN
（DCコードコラム）
JK SHEET ASSEMBLY
（JKシートAss’y）
FRONT CASE ASSEMBLY
（フロントAss’y）
EARTH PLATE
（アース金具）
DM
[130]: BIND HEAD TAPPING SCREW-B (Bタイト＋BIND) 3.0X8 MFZN2W3 (WE774301)
[170]: BIND HEAD TAPPING SCREW-B (Bタイト＋BIND) 3.0X12 MFZN2B3 (WE99810R)
Fig.3（図3）
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
11
DTX-MULTI 12
3-5
Remove the two (2) screws marked [JK40] and fi ve (5)
angle brackets, U and separate the JK circuit board and
shield JK. (Fig. 4)
3-6
Remove the push button from the JK circuit board.
(Fig. 4)
*
The push button is not part of the JK circuit board.
When replacing the JK circuit board, remove the
push button from the circuit board and install it on
the new circuit board. (Fig. 4)
4.
Front Case Assembly
(Time required: About 4 minutes)
4-1
Remove the pad unit R. (See procedure 1.)
4-2
Remove the pad unit F. (See procedure 2.)
4-3
Remove the three (3) screws marked [130B] and four
(4) screws marked [160C]. The front case assembly can
then be removed. (Fig.2, Fig.3)
5.
DM Circuit Board
(Time required: About 5 minutes)
5-1
Remove the pad unit R. (See procedure 1.)
5-2
Remove the pad unit F. (See procedure 2.)
5-3
Remove the front case assembly. (See procedure 4.)
5-4
Remove the four (4) screws marked [130C] and remove
the DM circuit board with the shield DM.
*
Pay attention not to lose earth plate when removing
the screws marked [130C].
5-5
Remove the four (4) screws marked [140] and separate
the DM circuit board and shield DM. (Fig. 5)
3-5
[JK40]のネジ2本とU字金具5個を外して、JKシー
トとシールド JK を分離します。（図 4）
3-6
JK シートからプッシュボタンを外します。（図 4）
※
プッシュボタンは JK シートの構成部品ではありません。
JK シートを交換する際には、本体のシートからプッシュ
ボタンを取り外して、新しいシートに取り付けてくださ
い。（図 4）
4.
フロント Ass’y（所要時間 : 約 4 分）
4-1
パッドユニット R を外します。（1 項参照）
4-2
パッドユニット F を外します。（2 項参照）
4-3
[130B] のネジ 3 本と [160C] のネジ 4 本を外して、
フロント Ass’y を外します。（図 2、図 3）
5.
DM シート（所要時間 : 約 5 分）
5-1
パッドユニット R を外します。（1 項参照）
5-2
パッドユニット F を外します。（2 項参照）
5-3
フロント Ass’y を外します。（4 項参照）
5-4
[130C] のネジ 4 本を外して、シールド DM が付
いた状態の DM シートを外します。（図 3）
※
[130C] のネジを外す際は、アース金具を紛失しないよ
う注意してください。（図 3）
5-5
[140] のネジ 4 本を外して、DM シートとシール
ド DM を分離します。（図 5）
[140]: BIND HEAD TAPPING SCREW-S (Sタイト＋BIND)
3.0X6 MFZN2W3 (WE877900)
Fig.5（図5）
DM
[140]
SHIELD DM
（シールドDM）
• JK SHEET ASSEMBLY（JKシートAss’y）
[JK40]
[JK60]
ANGLE BRACKET, U
（U字金具）
PUSH BUTTON
（プッシュボタン）
SHIELD JK
（シールドJK）
DC ANGLE
（DCアングル）
JK
[JK40]: BIND HEAD TAPPING SCREW-B (Bタイト＋BIND)
3.0X12 MFZN2W3 (WE98740R)
[JK60]: BIND HEAD TAPPING SCREW-S (Sタイト＋BIND)
3.0X6 MFZN2W3 (WE877900)
Fig.4（図4）
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
DTX-MULTI 12
12
6.
PN Circuit Board, LCD Module,
VR Circuit Board
6-1
Remove the pad unit R. (See procedure 1.)
6-2
Remove the pad unit F. (See procedure 2.)
6-3
Remove the front case assembly. (See procedure 4.)
6-4
PN Circuit Board
(Time required: About 5 minutes each)
6-4-1 Remove the three (3) screws marked [80A]. The shield
PN can then be removed. (Fig. 6)
6-4-2 Remove the three (3) screws marked [80B]. The PN
circuit board can then be removed. (Fig. 6)
*
Tighten the screws in the order of a, b and c in Fig.
6 when installing the PN circuit board to front case.
(Fig. 6)
6-5
LCD Module
(Time required: About 5 minutes each)
6-5-1 Remove the four (4) screws marked [90]. The LCD
module can then be removed. (Fig. 6)
6-6
VR Circuit Board
(Time required: About 4 minutes each)
6-6-1 Remove the knob V. (Fig. 2, Fig. 7)
6-6-2 Remove the screw marked [80C]. The VR circuit board
can then be removed. (Fig. 6)
6.
PN シート、LCD モジュール、VR シート
6-1
パッドユニット R を外します。（1 項参照）
6-2
パッドユニット F を外します。（2 項参照）
6-3
フロント Ass’y を外します。（4 項参照）
6-4
PN シート（所要時間 : 約 5 分）
6-4-1
[80A] のネジ 3 本を外して、シールド PN を外し
ます。（図 6）
6-4-2
[80B] のネジ 3 本を外して、PN シートを外します。
（図 6）
※
PN シートをフロントケースへ取り付ける際は、図 6 の a,
b, c の順でネジ締めをしてください。（図 6）
6-5
LCD モジュール（所要時間 : 約 5 分）
6-5-1
[90] のネジ 4 本を外して、LCD モジュールを外し
ます。（図 6）
6-6
VR シート（所要時間 : 約 4 分）
6-6-1
V ツマミを外します。（図 2、図 7）
6-6-2
[80C] のネジ 1 本を外して、VR シートを外します。
（図 6）
• FRONT CASE ASSEMBLY（フロントAss’y）
[80A]
[80B]
a
b
c
[90]
[80C]
SHIELD PN
（シールドPN）
LCD MODULE
（LCDモジュール）
PN
VR
[80]: BIND HEAD TAPPING SCREW-B (Bタイト＋BIND) 3.0X8 MFZN2W3 (WE774301)
[90]: BIND HEAD TAPPING SCREW-B (Bタイト＋BIND) 2.6X10 MFZN2W3 (WF741100)
Fig.6（図6）
KNOB
(Vツマミ)
Fig.7（図7）
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
13
DTX-MULTI 12
7.
Sensor Unit CT, Sensor Unit ST,
Pad Sheet Switch
(Time required: About 2 minutes each)
*
The following describes procedures for pad unit R
side.
Removal on pad unit F side can be conducted in the
same way.
7-1
Remove the pad unit R. (See procedure 1.)
7-2
Remove the ten (10) screws marked [50]. The pad
support plate R can then be removed. (Fig. 8)
7-3
Sensor Unit CT, Sensor Unit ST
7-3-1 Remove the sensor unit CT or sensor unit ST. (Fig. 9)
7-4
Pad Sheet Switch
7-4-1 Remove the rubber pad. (Fig. 9, Photo 2)
7-4-2 Remove the pins at six (6) positions to remove the pad
sheet switch. (Photo 3)
7.
センサユニット CT、センサユニット ST、
パッドシート SW（所要時間 : 各約 2 分）
※
ここでは、パッドユニット R 側の手順を記載します。
パッドユニット F 側も同様に外すことができます。
7-1
パッドユニット R を外します。（1 項参照）
7-2
[50] のネジ 10 本を外して、パッド支板 R を外し
ます。（図 8）
7-3
センサユニット CT、センサユニット ST
7-3-1
センサユニット CT またはセンサユニット ST を
外します。（図 9）
7-4
パッドシート SW
7-4-1
ラバーパッドを外します。（図 9、写真 2）
7-4-2
6 個所のピンを外しながら、パッドシート SW を
外します。（写真 3）
• PAD UNIT R（パッドユニットR）
[50]
[50]
[50]
[50]
[50]
[50]
PAD SUPPORT PLATE R
（パッド支板R）
PAD ASSEMBLY
（パッド組立品）
[50]: PW HEAD TAPPING SCREW-P (Pタイト＋PWH)
3.0X10-10 MFZN2W3 (WF76550R)
Fig.8（図8）
• PAD ASSEMBLY（パッド組立品）
SENSOR UNIT ST
（センサユニットST）
SENSOR UNIT ST
（センサユニットST）
RUBBER PAD
（ラバーパッド）
SENSOR UNIT CT
（センサユニットCT）
Fig.9（図9）
Photo 2（写真2）
RUBBER PAD
（ラバーパッド）
PAD SHEET SWITCH
（パッドシートSW）
Pin
（ピン）
Pin
（ピン）
Pin
（ピン）
Photo 3（写真3）
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
DTX-MULTI 12
14
LSI PIN DESCRIPTION（LSI 端子機能表）
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
A1
A2
A3
A4
A5
A6
A7
A8
A9
A10
A11
A12
A13
A14
A15
A16
A17
A18
A19
A20
B1
B2
B3
B4
B5
B6
B7
B8
B9
B10
B11
B12
B13
B14
B15
B16
B17
B18
B19
B20
C1
C2
C3
C4
C5
C6
C7
C8
C9
C10
C11
C12
C13
C14
C15
C16
C17
C18
C19
C20
D1
D2
D3
D4
D5
D6
D7
D8
D9
D10
D11
D12
D13
D14
D15
D16
D17
D18
D19
VSS
AN2
AN1
VSS
RxD1
SCK1
UCLK
VSS
FUNC_DM
VSS
HOST_DM
POWER_ENB
XTAL
EXTAL
VSS
CS7N/PJ6
TRSTN
TDI
TCK
VCCQ
MD15
VSS
AN3
AN0
VSS
TxD1
TxD0
VSS
FUNC_DP
VSS
HOST_DP
SCL
VSS
VSS
CS4N/PJ3
TIOC0A/PJ7
TESTN
TMS
VCCQ
VCCQ
MD13
MD14
VSS
VREFADC
VSSADC
VSS
RxD0
VSS
VBUS
VSS
OVER_CURRENT_N
SDA
CS0N
CS2N/PJ1
CS5N/PJ4
ASEMDN
TDO
VCCQ
VDDPLL
VDDPLL
MD10
MD11
MD12
VSS
VCCADC
VSS
RESN
VCCQ
PULLUP_ENB
VCCQ
UCTL
EICN
CS1N/PJ0
CS3N/PJ2
CS6N/PJ5
ASEBRKAKN
VCCQ
VCCQ
VSSPLL
-
I
I
-
I
I
I
-
I/O
-
I/O
O
O
I
-
O
I
I
I
-
I/O
-
I
I
-
O
O
-
I/O
-
I/O
I/O
-
-
O
O
I
I
-
-
I/O
I/O
-
-
-
-
I
-
I
-
I
I/O
O
O
O
I
O
-
-
-
I/O
I/O
I/O
-
-
-
I
-
O
-
I
O
O
O
O
I/O
-
-
-
Ground
ADC analog input 2
ADC analog input 1
Ground
Serial input 1
External sync. clock input 1
USB external clock input (48 MHz)
Ground
USB function data -
Ground
USB host data -
USB voltage enable
Crystal oscillator output
Crystal oscillator input (16.9344 MHz)
Ground
SH2A-CPU chip select 7
JTAG test reset input
JTAG test data input
JTAG test clock input
Power supply +3.3 V
Wave memory data bus 15
Ground
ADC analog input 3
ADC analog input 0
Ground
Serial output 1
Serial output 0
Ground
USB function data +
Ground
USB host data +
E bus (I2C) clock input/output (5V compatible)
Ground
SH2A-CPU chip select 4
PWM output
Test input
JTAG test mode select input
Power supply +3.3 V
Wave memory data bus 13
Wave memory data bus 14
Ground
ADC reference power supply +3.3 V
ADC analog ground
Ground
Serial input 0
Ground
USB cable connection monitor (5V compatible)
Ground
USB overcurrent detection (5V compatible)
E bus (I2C) data input/output (5V compatible)
SH2A-CPU chip select 0
SH2A-CPU chip select 2
SH2A-CPU chip select 5
Debug mode configuration
JTAG test data output
Power supply +3.3 V
PLL analog power supply +1.2 V
Wave memory data bus 10
Wave memory data bus 11
Wave memory data bus 12
Ground
ADC analog power supply +3.3 V
Ground
Hardware reset
Power supply +3.3 V
USB pull-up enable
Power supply +3.3 V
USB output control
E bus reset output
SH2A-CPU chip select 1
SH2A-CPU chip select 3
SH2A-CPU chip select 6
Emulator break
Power supply +3.3 V
PLL analog ground
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
D20
E1
E2
E3
E4
E5
E6
E7
E8
E9
E10
E11
E12
E13
E14
E15
E16
E17
E18
E19
E20
F1
F2
F3
F4
F5
F16
F17
F18
F19
F20
G1
G2
G3
G4
G5
G16
G17
G18
G19
G20
H1
H2
H3
H4
H5
H16
H17
H18
H19
H20
J1
J2
J3
J4
J5
J9
J10
J11
J12
J16
J17
J18
J19
J20
K1
K2
K3
K4
K5
K9
K10
K11
K12
K16
K17
K18
K19
K20
VSSPLL
MD6
MD7
MD8
MD9
VDD
VDD
VSS
VCCQ
VSS
VCCQ
VCCQ
VSS
VCCQ
VSS
VDD
VDD
D31/PF7
D30/PF6
D29/PF5
D28/PF4
MD2
MD3
MD4
MD5
VDD
VDD
D27/PF3
D26/PF2
D25/PF1
D24/PF0
MA2
MA1
MD0
MD1
VSS
VSS
D23/PE7
D22/PE6
D21/PE5
D20/PE4
MA6
MA5
MA4
MA3
VCCQ
VCCQ
D19/PE3
D18/PE2
VCCQ
VCCQ
MA10
MA9
MA8
MA7
VSS
VSS
VSS
VSS
VSS
VSS
D17/PE1
D16/PE0
CKOEN
CKIO
MA14
MA13
MA12
MA11
VDD
VSS
VSS
VSS
VSS
VDD
CKE
D15
VSS
VSS
-
I/O
I/O
I/O
I/O
-
-
-
-
-
-
-
-
-
-
-
-
I/O
I/O
I/O
I/O
I/O
I/O
I/O
I/O
-
-
I/O
I/O
I/O
I/O
O
O
I/O
I/O
-
-
I/O
I/O
I/O
I/O
O
O
O
O
-
-
I/O
I/O
-
-
O
O
O
O
-
-
-
-
-
-
I/O
I/O
I
O
O
O
O
O
-
-
-
-
-
-
O
I/O
-
-
PLL analog ground
Wave memory data bus 6
Wave memory data bus 7
Wave memory data bus 8
Wave memory data bus 9
Power supply +1.2 V
Ground
Power supply +3.3 V
Ground
Power supply +3.3 V
Ground
Power supply +3.3 V
Ground
Power supply +1.2 V
SH2A-CPU data bus 31
SH2A-CPU data bus 30
SH2A-CPU data bus 29
SH2A-CPU data bus 28
Wave memory data bus 2
Wave memory data bus 3
Wave memory data bus 4
Wave memory data bus 5
Power supply +1.2 V
SH2A-CPU data bus 27
SH2A-CPU data bus 26
SH2A-CPU data bus 25
SH2A-CPU data bus 24
Wave memory address bus 2
Wave memory address bus 1
Wave memory data bus 0
Wave memory data bus 1
Ground
SH2A-CPU data bus 23
SH2A-CPU data bus 22
SH2A-CPU data bus 21
SH2A-CPU data bus 20
Wave memory address bus 6
Wave memory address bus 5
Wave memory address bus 4
Wave memory address bus 3
Power supply +3.3 V
SH2A-CPU data bus 19
SH2A-CPU data bus 18
Power supply +3.3 V
Wave memory address bus 10
Wave memory address bus 9
Wave memory address bus 8
Wave memory address bus 7
Ground
SH2A-CPU data bus 17
SH2A-CPU data bus 16
Clock output control for SDRAM
Clock output for SDRAM
Wave memory address bus 14
Wave memory address bus 13
Wave memory address bus 12
Wave memory address bus 11
Power supply +1.2 V
Ground
Power supply +1.2 V
Clock enable for SDRAM
SH2A-CPU data bus 15
Ground
R8A02032BG (X8810A00) CPU (SWX02)
PIN
NO.
OUTER
NO.
NAME
I/O
FUNCTION
PIN
NO.
OUTER
NO.
NAME
I/O
FUNCTION
DM: IC8
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
15
DTX-MULTI 12
159
160
161
162
163
164
165
166
167
168
169
170
171
172
173
174
175
176
177
178
179
180
181
182
183
184
185
186
187
188
189
190
191
192
193
194
195
196
197
198
199
200
201
202
203
204
205
206
207
208
209
210
211
212
213
214
215
216
217
218
219
220
221
222
223
224
225
226
227
228
229
230
231
232
233
234
235
236
237
L1
L2
L3
L4
L5
L9
L10
L11
L12
L16
L17
L18
L19
L20
M1
M2
M3
M4
M5
M9
M10
M11
M12
M16
M17
M18
M19
M20
N1
N2
N3
N4
N5
N16
N17
N18
N19
N20
P1
P2
P3
P4
P5
P16
P17
P18
P19
P20
R1
R2
R3
R4
R5
R16
R17
R18
R19
R20
T1
T2
T3
T4
T5
T6
T7
T8
T9
T10
T11
T12
T13
T14
T15
T16
T17
T18
T19
T20
U1
MA15
MA16
MA17
MA18
VDD
VSS
VSS
VSS
VSS
VDD
D11
D12
D13
D14
MA19
MA20
MA21
MA22
VSS
VSS
VSS
VSS
VSS
VSS
D7
D8
D9
D10
MA23/PG4
MA24/PG5
MA25/PG6
MA26/PG7
VCCQ
VCCQ
D3
D4
D5
D6
MCS3N/PG3
MCS2N/PG2
MCS1N/PG1
MWRN/PG0
VSS
VSS
RD/WRN
D0
D1
D2
MCS0N
MRDN
BTCHG
PA0
VDD
VDD
WE3N/DQMUU/PH3
RASLN
CASLN
RDN
PA1
PA2
PA3
PA4
VDD
VDD
VSS
VCCQ
VSS
VCCQ
VCCQ
VSS
VCCQ
VSS
VDD
VDD
A0/PH4
WE0N/DQMLL/PH0
WE1N/DQMLU/PH1
WE2N/DQMUL/PH2
PA5
O
O
O
O
-
-
-
-
-
-
I/O
I/O
I/O
I/O
O
O
O
O
-
-
-
-
-
-
I/O
I/O
I/O
I/O
O
O
O
O
-
-
I/O
I/O
I/O
I/O
O
O
O
O
-
-
O
I/O
I/O
I/O
O
O
I
I/O
-
-
O
O
O
O
I/O
I/O
I/O
I/O
-
-
-
-
-
-
-
-
-
-
-
-
O
O
O
O
I/O
Wave memory address bus 15
Wave memory address bus 16
Wave memory address bus 17
Wave memory address bus 18
Power supply +1.2 V
Ground
Power supply +1.2 V
SH2A-CPU data bus 11
SH2A-CPU data bus 12
SH2A-CPU data bus 13
SH2A-CPU data bus 14
Wave memory address bus 19
Wave memory address bus 20
Wave memory address bus 21
Wave memory address bus 22
Ground
SH2A-CPU data bus 7
SH2A-CPU data bus 8
SH2A-CPU data bus 9
SH2A-CPU data bus 10
Wave memory address bus 23
Wave memory address bus 24
Wave memory address bus 25
Wave memory address bus 26
Power supply +3.3 V
SH2A-CPU data bus 3
SH2A-CPU data bus 4
SH2A-CPU data bus 5
SH2A-CPU data bus 6
Wave memory chip select 3
Wave memory chip select 2
Wave memory chip select 1
Wave memory write enable
Ground
SH2A-CPU read/write enable
SH2A-CPU data bus 0
SH2A-CPU data bus 1
SH2A-CPU data bus 2
Wave memory chip select 0
Wave memory read enable
BOOT ROM switching control
Parallel port A0
Power supply +1.2 V
Writing byte of D31 - D24/Selecting D31 - D24 in case of SDRAM
RAS output for SDRAM
CAS output for SDRAM
SH2A-CPU read enable
Parallel port A1
Parallel port A2
Parallel port A3
Parallel port A4
Power supply +1.2 V
Ground
Power supply +3.3 V
Ground
Power supply +3.3 V
Ground
Power supply +3.3 V
Ground
Power supply +1.2 V
SH2A-CPU address bus 0
Writing byte of D7 - D0/Selecting D7 - D0 in case of SDRAM
Writing byte of D15 - D8/Selecting D15 - D8 in case of SDRAM
Writing byte of D23 - D16/Selecting D23 - D16 in case of SDRAM
Parallel port A5
238
239
240
241
242
243
244
245
246
247
248
249
250
251
252
253
254
255
256
257
258
259
260
261
262
263
264
265
266
267
268
269
270
271
272
273
274
275
276
277
278
279
280
281
282
283
284
285
286
287
288
289
290
291
292
293
294
295
296
297
298
299
300
301
302
303
304
305
306
307
308
309
310
311
312
313
314
315
316
U2
U3
U4
U5
U6
U7
U8
U9
U10
U11
U12
U13
U14
U15
U16
U17
U18
U19
U20
V1
V2
V3
V4
V5
V6
V7
V8
V9
V10
V11
V12
V13
V14
V15
V16
V17
V18
V19
V20
W1
W2
W3
W4
W5
W6
W7
W8
W9
W10
W11
W12
W13
W14
W15
W16
W17
W18
W19
W20
Y1
Y2
Y3
Y4
Y5
Y6
Y7
Y8
Y9
Y10
Y11
Y12
Y13
Y14
Y15
Y16
Y17
Y18
Y19
Y20
PA6
PA7
VCCQ
ED1/PC1
ED5/PC5
ED9/PD1
ED13/PD5
EA2/PK1
ECSN
BCLK
IRQ0
A25
A21
A17
A13
VCCQ
A3
A2
A1
PB0
PB1
VCCQ
PB6
ED2/PC2
ED6/PC6
ED10/PD2
ED14/PD6
EA3/PK2
SDI0/PK5
WCLK2/SDO2
IRQ1
BW_MD0
A22/PH5
A18
A14
A10
VCCQ
A5
A4
PB2
VCCQ
PB4
PB7
ED3/PC3
ED7/PC7
ED11/PD3
ED15/PD7
ERDN/PK3
SDI1/PK6
WCLK
SYSCLK2
WAITN/PK7
A23/PH6
A19
A15
A11
A8
VCCQ
A6
VCCQ
PB3
PB5
ED0/PC0
ED4/PC4
ED8/PD0
ED12/PD4
EA1/PK0
EWRN/PK4
SDO0
SDO1
SYSCLK
SYI
A24/PH7
A20
A16
A12
A9
A7
VCCQ
I/O
I/O
-
I/O
I/O
I/O
I/O
I
I
O
I
O
O
O
O
-
O
O
O
I/O
I/O
-
I/O
I/O
I/O
I/O
I/O
I
I
O
I
I
O
O
O
O
-
O
O
I/O
-
I/O
I/O
I/O
I/O
I/O
I/O
I
I
O
O
I
O
O
O
O
O
-
O
-
I/O
I/O
I/O
I/O
I/O
I/O
I
I
O
O
O
I
O
O
O
O
O
O
-
Parallel port A6
Parallel port A7
Power supply +3.3 V
External CPU data bus 1
External CPU data bus 5
External CPU data bus 9
External CPU data bus 13
External CPU address bus 2
External CPU chip select
Bit clock output
Interrupt input 0
SH2A-CPU address bus 25
SH2A-CPU address bus 21
SH2A-CPU address bus 17
SH2A-CPU address bus 13
Power supply +3.3 V
SH2A-CPU address bus 3
SH2A-CPU address bus 2
SH2A-CPU address bus 1
Parallel port B0
Parallel port B1
Power supply +3.3 V
Parallel port B6
External CPU data bus 2
External CPU data bus 6
External CPU data bus 10
External CPU data bus 14
External CPU address bus 3
Serial audio input 0
Word clock output 2/Serial audio output 2
Interrupt input 1
SH2A-CPU data bus width configuration
SH2A-CPU address bus 22
SH2A-CPU address bus 18
SH2A-CPU address bus 14
SH2A-CPU address bus 10
Power supply +3.3 V
SH2A-CPU address bus 5
SH2A-CPU address bus 4
Parallel port B2
Power supply +3.3 V
Parallel port B4
Parallel port B7
External CPU data bus 3
External CPU data bus 7
External CPU data bus 11
External CPU data bus 15
External CPU read enable
Serial audio input 1
Word clock output
Clock output 2
External wait input
SH2A-CPU address bus 23
SH2A-CPU address bus 19
SH2A-CPU address bus 15
SH2A-CPU address bus 11
SH2A-CPU address bus 8
Power supply +3.3 V
SH2A-CPU address bus 6
Power supply +3.3 V
Parallel port B3
Parallel port B5
External CPU data bus 0
External CPU data bus 4
External CPU data bus 8
External CPU data bus 12
External CPU address bus 1
External CPU write enable
Serial audio output 0
Serial audio output 1
Clock output
Sync. input from external device
SH2A-CPU address bus 24
SH2A-CPU address bus 20
SH2A-CPU address bus 16
SH2A-CPU address bus 12
SH2A-CPU address bus 9
SH2A-CPU address bus 7
Power supply +3.3 V
PIN
NO.
OUTER
NO.
NAME
I/O
FUNCTION
PIN
NO.
OUTER
NO.
NAME
I/O
FUNCTION
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
DTX-MULTI 12
16
IC BLOCK DIAGRAM（IC ブロック図）
SN74LV245APWR (X3693A0R)
JK: IC333-335
TC74VHCT245AF (XV242B00)
PN: IC501
Octal 3-State Bus Transceiver
1
D1R
2
3
4
5
6
7
8
9
10
A1
A2
A3
A4
A5
A6
A7
A8
GND
11
12
13
14
15
16
17
18
19
20
VCC
G
B1
B2
B3
B4
B5
B6
B7
B8
SN74LV14PWR (X6688A0R)
DM: IC5
JK: IC307
Hex Inverter
1
2
3
4
5
6
7
1A
1Y
2A
2Y
3A
3Y
GND
14
13
12
11
10
9
8
VDD
6A
6Y
5A
5Y
4A
4Y
SN74LVC1G32DCKR (X5825A00)
JK: IC319
2-Input OR Gate
SN74LV4052APWR (X6976A00)
JK: IC331, IC332
Differential 4-Channel
Multiplexer/Demultiplexer
1
2
3
4
5
6
7
0Y
2Y
Y-COM
1Y
INH
VEE
VSS
3Y
16
15
14
13
12
11
VDD
2X
1X
X-COM
0X
3X
A
8
9
10
B
2Y
0Y
Y-COM
3Y
1Y
INH
B
2X
1X
X-COM
0X
3X
A
NJM2068M-D-TE2 (X3505A00)
JK: IC303, IC312, IC313, IC318,
IC320, IC321
NJM4556AD (XQ824A00)
JK: IC315
Dual Operational Amplifier
1
2
3
4
-V
8
7
6
5
Output A
+V
Non-Inverting
Input A
-DC Voltage Supply
+DC Voltage
Supply
Output B
Inverting
Input B
Non-Inverting
Input B
Inverting
Input A
+
-
+
-
NJM2903M(TE1) (X5814A0R)
JK: IC322
NJM2904M (XV190A00)
JK: IC308, IC323–330, IC336–339
Dual Operational Amplifier
1
2
3
4
8
7
6
5
Output A
+V
Non-Inverting
Input A
Ground
+DC Voltage
Supply
Output B
Inverting
Input B
Non-Inverting
Input B
Inverting
Input A
+
-
+
-
NE5532DR (X5482A00)
JK: IC317
Dual Operational Amplifier
SN74LV04APWR (X5965A0R)
JK: IC314
Hex Inverter
1
2
3
4
5
6
7
1A
1Y
2A
2Y
3A
3Y
Vss
14
13
12
11
10
9
8
VDD
6A
6Y
5A
5Y
4A
4Y
TC7WH14FU(TE12L, F) (XY806A0R)
DM: IC17
Triple lnverter
1
2
3
4
8
7
6
5
1A
2A
GND
Vcc
1Y
3A
2Y
3Y
1
2
3
4
8
7
6
5
Output A
+V
Non-Inverting
Input A
Ground
+DC Voltage
Supply
Output B
Inverting
Input B
Non-Inverting
Input B
Inverting
Input A
+
-
+
-
1
5
2
3
4
IN B
GND
Vcc
OUT Y
IN A
INPUTS
FUNCTION TABLE
OUTPUT
A
B
Y
H
H
L
X
H
L
H
X
L
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
17
DTX-MULTI 12
TC4066BF(EL,N,F) (XD103A00)
JK: IC316
Quad Bilateral Switch
1
IN/OUT1
2
3
4
5
6
7
OUT/IN1
OUT/IN2
IN/OUT2
CONT2
CONT3
VSS
8
9
10
11
12
13
14
VDD
CONT1
CONT4
IN/OUT4
OUT/IN4
OUT/IN3
IN/OUT3
R5520H001B-T1-F (X7569A00)
DM: IC16
USB High-Side Power Switch
1
5
2
3
4
EN
FLG
OUT
IN
GND
AK4382AVT (X0661A00)
DM: IC14, IC15
Digital to Analog Converter
1
2
3
4
5
6
7
16
15
14
13
12
11
DZFL
DZFR
VDD
Vss
AOUTL+
AOUTL-
AOUTR+
8
9
10
AOUTR-
MCLK
BICK
SDTI
LRCK
PDN
CSN
CCLK
CDTI
6
1
7
14
13
16
15
12
11
10
9
8
4
2
3
5
CSN
VDD
MCLK
VSS
DZFL
DZFR
AOUTL+
AOUTL-
AOUTR+
AOUTR-
CCLK
CDTI
μP
Interface
LRCK
BICK
SDTI
PDN
Pin No.
Pin Name
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
I/O
I
I
I
I
I
I
I
I
O
O
O
O
O
O
MCLK
BICK
SDTI
LRCK
PDN
CSN
CCLK
CDTI
AOUTR-
AOUTR+
AOUTL-
AOUTL+
VSS
VDD
DZFR
DZFL
Function
Master clock input
Audio serial data clock
Audio serial data input
L/R clock
Power down mode
Chip select
Control data input
Control data input
Rch negative analog output
Rch positive analog output
Lch negative analog output
Lch positive analog output
Ground
Power supply +5V
Rch data zero input detect
Lch data zero input detect
Note: All input pins should not be left floating.
De-emphasis
Control
Clock
Divider
8X
Interpolator
∆∑
Modulator
8X
Interpolator
∆∑
Modulator
SCF
SCF
Audio
Data
Interface
GATE
CONTROL
5
OUT
3
FLG
2
GND
4
IN
1
EN
CURRENT
LIMIT
UVLO
THERMAL
SHUTDOWN
FLAG
DELAY
LT3471EDD#TRPBF (YA574A00)
JK: IC304
DC-DC Converter
1
2
3
4
10
9
8
7
5
6
FB1N
FB2N
VREF
FB2P
SW1
SHDN/SS1
VIN
SHDN/SS2
SW2
FB1P
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
DTX-MULTI 12
18
BD9040FV (YA575A00)
JK: IC306
DC-DC Converter
1
2
3
4
5
6
7
20
19
18
17
16
15
8
7
8
14
13
7
8
9
10
12
11
EN
N.C.
SS
RT
TM
VREG5
VREG3
TM
CL
BOOT
OUTH
OUTL
DGND
FB
SS
EN_SS
COMP
GND
VCC
5.5V Reg
TSD
VREG5
ErrAmp
Sequence DET
COMP
UVLO
PWM
UVLO
UVLO
TSD
UVLO
OCP
3.8V
2.5V
0.9V
3.0V Reg
RT
EN
SW
COMP
EN_SS
OUTH
SW
CL
BOOT
DGND
OUTL
VREG5
N.C.
VREG3
GND
N.C.
VCC
FB
–
+
– +
–
+
–
+
0.45V
–
+
–
+
–
+
+
–
+
– +
B.G
TSD
Slope
Q
Q
Set
Reset
Set
Reset
DRV
DRV
O/S Check
OSC
Set
Reset
OVP
DM Circuit Board (YA414B0) ................................................................................................22/23
JK Circuit Board (YA415C0) .................................................................................................20/22
PN Circuit Board (YA416C0) .....................................................................................................19
VR Circuit Board (YA415C0) .....................................................................................................21
Note: See parts list for details of circuit board component parts.
注 :
シートの部品詳細はパーツリストをご参照ください。
CIRCUIT BOARDS（シート基板図）
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
19
DTX-MULTI 12
to DM-CN5
1
2
3
4
5
6
7
13-17/
FOOT SW/
HH CTRL
MIDI
VOICE
KIT
WAVE
UTILITY
TAP
EXIT
SHIFT
ENTER
STORE
–
<
>
>
>
+
PTN
8
9
10
11
12
10
11
12
PN Circuit Board
2NA-WR84770
Pattern side（パターン側）
Component side（部品側）
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
DTX-MULTI 12
20
JK Circuit Board
A’
A
to DM-CN7
to SENSOR UNIT ST (PAD3)
to SENSOR UNIT ST (PAD6)
to SENSOR UNIT CT (PAD2)
to SENSOR UNIT ST (PAD4)
to SENSOR UNIT ST (PAD1)
to SENSOR UNIT CT (PAD5)
12V
+
–
IN
OUT
FOOT SW
HH CTRL
�
MIDI
2NA-WR84760 1
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
21
DTX-MULTI 12
A’
A
to DM-CN8
to DM-CN6
to PAD SHEET SWITCH (Front side)
to PAD SHEET SWITCH (Rear side)
HH CTRL
AUX IN
GAIN
VOLUME
�
�/�
�/�
L/MONO
PHONES
R
OUTPUT
MASTER VOLUME
JK, VR: 2NA-WR84760 1
Component side（部品側）
VR Circuit Board
Component side（部品側）
Pattern side（パターン側）
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
DTX-MULTI 12
22
JK Circuit Board
B’
B
to JK-CN302
to JK-CN303
to JK-CN301
to PN-CN501
to LCD MODULE
not installed
not installed
Component side（部品側）
DM Circuit Board
JK: 2NA-WR84760 1
DM: 2NA-WR84750
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
23
DTX-MULTI 12
TO DEVICE
TO HOST
USB
B’
B
Pattern side（パターン側）
Pattern side（パターン側）
DM Circuit Board
JK: 2NA-WR84760 1
DM: 2NA-WR84750
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
DTX-MULTI 12
24
TEST PROGRAM
Tests item list
No.
Item
Outline
Test Code
01
LCD,LED
Check visually if the LCD and LED are turned on.
A0 01 00
02
Panel SW
Operate the panel switches and check operation.
A0 02 00
03
PadSW&Xt IN01
Don’t need check from 03 to 14.
A0 03 00
04
PadSW&Xt IN02
A0 04 00
05
PadSW&Xt IN03
A0 05 00
06
PadSW&Xt IN04
A0 06 00
07
PadSW&Xt IN05
A0 07 00
08
PadSW&Xt IN06
A0 08 00
09
PadSW&Xt IN07
A0 09 00
10
PadSW&Xt IN08
A0 0A 00
11
PadSW&Xt IN09
A0 0B 00
12
PadSW&Xt IN10
A0 0C 00
13
PadSW&Xt IN11
A0 0D 00
14
PadSW&Xt IN12
A0 0E 00
15
PAD SW IN13R1
Check the operation of the external pad [!3] rim switch “A”-compatible circuit.
A0 0F 00
16
PAD SW IN13R2
Check the operation of the external pad [!3] rim switch “B”-compatible circuit.
A0 10 00
17
Trigger IN13
Check external PAD [!3] Lch including its input level.
A0 11 00
18
Trigger IN14
Check external PAD [!4 / !5] Lch including its input level.
A0 12 00
19
Trigger IN15
Check external PAD [!4 / !5] Rch including its input level.
A0 13 00
20
Trigger IN16
Check external PAD [!6 / !7] Lch including its input level.
A0 14 00
21
Trigger IN17
Check external PAD [!6 / !7] Rch including its input level.
A0 15 00
22
HiHat
Check the operation of the hi-hat pedal-compatible circuit.
A0 16 00
23
Foot SW(ftsw)
Check the operation of the foot switch-compatible circuit at [FOOT SW] terminal.
A0 17 00
24
Foot SW(hh)
Check the operation of the hi-hat controller-compatible circuit at [FOOT SW] terminal.
A0 18 00
25
MIDI
Check the operation of the [MIDI IN/OUT].
A0 19 00
26
USB-ToDevice
Check the operation of the [USB TO DEVICE].
A0 1A 00
27
USB-ToHost
Check the operation of the [USB TO DEVICE/TO HOST].
A0 1B 00
28
OUTPUT-L
Check the output signal to the [OUTPUT L/MONO] and [PHONES] Lch.
A0 1C 00
29
OUTPUT-R
Check the output signal to the [OUTPUT R] and [PHONES] Rch.
A0 1D 00
30
AUX IN(LR+ph)
Check signal input from [AUX IN] for output signal, etc.
A0 1E 00
31
AUX IN(ph)
Check signal input from [AUX IN] for output signal, etc. (When outputting to [PHONES] only)
A0 1F 00
32
ROM (IC10)
Check the operation of the Program ROM.
A0 20 00
33
ROM (IC11)
Check the operation of the Wave ROM (P2).
A0 21 00
34
ROM (IC13)
Check the operation of the Wave ROM (Flash).
A0 22 00
35
RAM
Check the operation of the SDRAM.
A0 23 00
36
Trig(S) IN04
Check the unit PAD [r] including its input level. (For circuit board check)
A0 24 00
37
Trig(S) IN05
Check the unit PAD [t] including its input level. (For circuit board check)
A0 25 00
38
Trig(S) IN06
Check the unit PAD [y] including its input level. (For circuit board check)
A0 26 00
39
Trig(S) IN07
Check the unit PAD [u] including its input level. (For circuit board check)
A0 27 00
40
Trig(S) IN08
Check the unit PAD [i] including its input level. (For circuit board check)
A0 28 00
41
Trig(S) IN09
Check the unit PAD [o] including its input level. (For circuit board check)
A0 29 00
43
FactorySet
Executes the Factory Set.
A0 2B 00
44
Exit
Finishes the test program mode and resets to the normal operation mode.
A0 2C 00
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
25
DTX-MULTI 12
Measurement Conditions
1) Use an AC adaptor PA-5D or PA150.
2) Measuring instruments:
Frequency counter, Oscilloscope, Level meter (JIS-C
fi lter), Distortion factor meter, Oscillator
3) Jigs: Weight, MIDI cable, USB memory, USB cable,
Headphones, Monitor speaker, Standard phone plug,
Standard stereo plug, Standard monaural plug, 3-zone
drum pad with rim switch or rim switch circuit of
measuring instrument, Hi-hat controller circuit, Foot
switch (FC4, FC5, etc.) or foot switch circuit of measuring
instrument and Instrument that can indicate MIDI code
* The [CLICK] button in this manual refers to round
button in following fi gure.
A. Test entry
MANUAL MODE:
Turn on the power to DTX-MULTI 12 while holding down
the [KIT] and [ENTER] buttons simultaneously.
The following version screen will appear after opening screen
B:*.***
F:*.*** W:*.***
“B” refers to “Boot”, “F” refers to “Firm” and “W” refers to
“Preset Wave”.
Check if every version is appropriate.
Version screen is indicated for several seconds followed by
threshold value setup screen for pad check as follows.
at:36-41 x:02,10
cr:0c-1f sw&x:04
Each value in screen is limit value of each test item 03 to 14
“PadSW&Xt IN test”, 17 to 21 “Trigger IN test” (refer to
page 27), 36 to 41 “Trig(S) IN test” (refer to page 34).
Select a parameter with the [ > ] and [ < ] buttons and set a
value using [+/INC] button and [-/DEC] button to change the
limit values.
Details of the parameters are shown below.
at:aa-bb x:cc,dd
cr:ee-ff sw&x:gg
aa: Lower limit of signal level allowable range during test
items 17 to 21 “Trigger IN test” or 36 to 41 “Trig(S) IN
test” (initial value: 36)
bb: Upper limit of signal level allowable range during test
items 17 to 21 Trigger IN test or 36 to 41 “Trig(S) IN
test” (initial value: 41)
cc: Upper limit of crosstalk during test items 36 to 41 “Trig(S)
IN test” (initial value: 02)
dd: Upper limit of crosstalk during test items 17 to 21 “Trigger
IN test” (initial value: 10)
ee: Lower limit of time constant allowable range during test
items 17 to 21 “Trigger IN test” or 36 to 41 “Trig(S) IN
test”(initial value: 0c)
ff: Upper limit of time constant allowable range during test
items 17 to 21 “Trigger IN test” or 36 to 41 “Trig(S) IN
test” (initial value: 1f)
gg: Upper limit of crosstalk during test items 03 to 14
“PadSW&Xt IN test” (initial value: 04)
* Variable range of every parameter is 00 to 7f.
* The “Min.” and “Max.” values show that the
values themselves are applicable as OK range.
* There is no need to change these values unless
otherwise specifi ed.
Press the [STORE] button to execute test item 43 “Factory
Set” (refer to page 35) and the following screen will appear.
44:Exit
[EXIT]or[ENT]
· Press the [EXIT] button to go to test item 44 “Exit”.
· Press the [ENTER] button and the following screen will
appear.
01:LCD,LED
Press [ENTER]
We hereinafter refer to this as “test number selection screen”.
Select a test number using [+/INC] button and [-/DEC] button
and press the [ENTER] button to execute the selected test.
When a failure occurs, NG will be indicated and the test will
be aborted or it will be impossible to continue test.
MIDI MODE:
Turn on the power to DTXM12 and wait for several seconds.
After checking that play screen is displayed, send “F0 43
10 18 5A 00 F7” and the following version screen will be
displayed.
B:*.***
F:*.*** W:*.***
“B” refers to “Boot”, “F” refers to “Firm” and “W” refers to
“Preset Wave”.
Check if every version is appropriate.
Version screen is indicated for several seconds followed by
threshold value setup screen for pad check as follows.
at:36-41 x:02,10
cr:0c-1f sw&x:04
This screen indicates that the unit is ready for MIDI test code.
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
DTX-MULTI 12
26
Send following commands to change limit value of each test
item 03 to 14 “PadSW&Xt IN test”, 17 to 21 “Trigger IN
test” (refer to page 27), 36 to 41 “Trig(S) IN test” (refer to
page 34) when the unit is ready for MIDI test code.
at:aa-bb x:cc,dd
cr:ee-ff sw&x:gg
F0 43 10 18 5B aa bb cc dd ee ff gg F7
See the “ MANUAL MODE” section for details of the
parameters. (Refer to page 25)
* There is no need to change these values unless
otherwise specifi ed.
Each test is executed by sending test code for the test.
Refer to [Test code] paragraph of each test item or test
code in test item list. (Refer to page 24)
01. LCD, LED
[Test Code]
A0 01 00
[Initial indication]
01:LCD,LED
Press [ENTER]
[Test contents]
All the LEDs and LCD screen fl ash.
[Test method]
Press the [ENTER] button to execute the test.
[Check item]
Check visually that all the LEDs and LCD screen fl ash.
Check that the LEDs of the [CLICK] button and [PTN] button
fl ash in a color (similar to orange) which is neither red nor
green.
Check that LCD backlight is lighting. (The LCD should not be
too bright or too dark when seen squarely.)
[Judgment indication]
In case of OK: None
In case of NG: None
[MIDI code output for judgment result]
None
[How to quit test]
Press the [EXIT] button to return to the “test number selection
screen”.
Press the [+/INC] button to proceed to next test.
02. Panel SW
[Test Code]
A0 02 00
[Initial indication]
02:Panel SW
Press [ENTER]
[Test contents]
Check that the panel switches operate correctly.
[Test method]
Connect the headphones.
Press the [ENTER] button to execute the test.
[Check item]
Turn on the panel switches from the [MIDI] to [+/INC] in the
following order according to indication on the LCD.
Check also that the LED will light if a button with an LED is
pressed.
* Press the [CLICK] button and [PTN] button twice to
check that the LEDs of the switches light in green
and red.
* Sine wave is outputted from the [PHONES] and
[OUTPUT] terminals when each switch is turned
on.
• Panel switch checking order
[MIDI] (Green)→[VOICE] (Green)→[CLICK] (Green)→
[CLICK] (Red)→[EXIT] (No light)→[ENTER] (Orange)→[<]
(Orange)→[
<>
] (Orange)→[>] (Orange)→[KIT] (Green)→
[PTN] (Green)→[PTN] (Red)→[WAVE] (Green)→[UTILITY]
(Green)→[SHIFT] (No light)→[STORE] (Orange)→[-/DEC]
(No light)→[+/INC] (No light)
[Judgment indication]
In case of OK:
02:Panel SW
OK
In case of NG (Example):
02:Panel SW
Press [MIDI ,G]
[MIDI code output for judgment result]
OK: A0 02 02
NG: None
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
27
DTX-MULTI 12
[How to quit test]
In case of OK, press the [+/INC] button to proceed to the next
test.
In case of NG, press the [EXIT] button 5 times and the
following screen will appear. Press the [+/INC] button to
proceed to next test.
02:Panel SW
NG
15. PAD SW IN13R1, 16. PAD SW IN13R2
[Test Code]
15. A0 0F 00
16. A0 10 00
[Initial indication (Example)]
15:PAD SW IN13R1
Press [ENTER]
[Test contents]
Check that the external drum pad rim switch-compatible circuit
works normally.
[Test method]
Press the [ENTER] button to execute the test.
Connect the 3-zone drum pad with rim switch or rim switch
circuit of measuring instrument to [PAD !3] terminal.
Press the rim switch in the right side of drum pad in test item
15 “PAD SW IN13R1” test or press the rim switch in the left
side of drum pad in test item 16 “PAD SW IN13R2” test.
[Check item]
Check the test result indicated on LCD when the rim switch is
pressed.
[Judgment indication (Example)]
In case of OK:
15:PAD SW IN13R1
OK
In case of NG:
15:PAD SW IN13R1
NG
[MIDI code output for judgment result]
OK: A0 XX 02
NG: A0 XX 03
Refer to test code for XX.
[How to quit test]
Press the [+/INC] button to proceed to next test.
17. Trigger IN13, 18. Trigger IN14,
19. Trigger IN15, 20. Trigger IN16,
21. Trigger IN17
[Test Code]
17. A0 11 00
18. A0 12 00
19. A0 13 00
20. A0 14 00
21. A0 15 00
[Initial indication (Example)]
17:Trigger IN13
Press [ENTER]
[Test contents]
Send a signal looped from the [PHONES] terminal to the
inputs [PAD !3], [PAD !4/!5] and [PAD !6/!7] and check the
following:
· The inputted signal is inputted to the CPU at the proper value
· No signal is leaked to other inputs
· Attenuation value of waveform is normal
* Output waveform from [PHONES] terminal is sine
wave with frequency of 4 kHz, +3.5 dBu (load of
10 kΩ)
[Test method]
Press the [ENTER] button to execute the test.
The following screen (example) will appear when the test is
started.
17:Trigger IN13
Waiting...
Set the [PHONES] volume to the MAX. Input the signal
outputted from the [PHONES] terminal to the [PAD !3].
When OK is indicated, press the [+/INC] button to proceed to
the next test. Repeat the above procedure in the following order
of terminals.
[PAD !3]→[PAD !4/!5 (Lch)]→[PAD !4/!5 (Rch)]→
[PAD !6/!7 (Lch)]→[PAD !6/!7 (Rch)]
[Check item]
Check the test result indicated on the LCD.
[Judgment indication (Example)]
In case of OK:
17:Trigger IN13
OK
In case of NG:
17:Trigger IN13
NG tooHi:XX
too Hi XX:
NG due to input level of XX
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
DTX-MULTI 12
28
17:Trigger IN13
NG XtIN ○○:XX
XtIN○○XX:
NG due to signal leak of XX to the channel ○○
17:Trigger IN13
NG BadCR:XX
BAD CR XX:
NG due to waveform attenuation value of XX
[MIDI code output for judgment result]
OK: A0 XX 02
NG: A0 XX 03
Refer to test code for XX.
[How to quit test]
Press the [+/INC] button to proceed to next test.
22. HiHat
[Test Code]
A0 16 00
[Initial indication]
22:HiHat
Press [ENTER]
[Test contents]
Check that the hi-hat controller-compatible circuit works
normally.
[Test method]
Press the [ENTER] button to execute the test. Connect the
hi-hat controller (HH65, etc.) or hi-hat controller circuit of
measuring instrument to the [HH CTRL] terminal, press the
controller and check that MIN value is recognized normally.
Then, release the controller and check that MAX value is
recognized normally.
Then, press the controller again and check that MIN value is
recognized normally.
[Check item]
Check the test result indicated on the LCD.
Judgment is NG if no progress is proceeded after hi-hat
controller is pressed.
[Judgment indication]
In case of OK:
22:HiHat
OK
In case of NG: None
[MIDI code output for judgment result]
OK: A0 16 02
NG: None
[How to quit test]
In case of OK, press the [+/INC] button to proceed to the next
test.
Press the [EXIT] button to return to the “test number selection
screen” in case of NG.
23. Foot SW(ftsw)
[Test Code]
A0 17 00
[Initial indication]
23:Foot SW(ftsw)
Press [ENTER]
[Test contents]
Check that the foot switch-compatible circuit at [FOOT SW]
terminal operates normally.
[Test method]
Press the [ENTER] button to execute the test.
Connect the foot switch (FC4, FC5, etc.) or foot switch circuit
of the measuring instrument to the [FOOT SW] terminal.
Depress and release foot switch to check ON and OFF are
recognized correctly.
Judgment is NG if no progress is proceeded when foot switch
is depressed.
[Check item]
Check the test result indicated on the LCD.
[Judgment indication]
In case of OK:
23:Foot SW(ftsw)
OK
In case of NG: None
[MIDI code output for judgment result]
OK: A0 17 02
NG: None
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
29
DTX-MULTI 12
25. MIDI
[Test Code]
A0 19 00
[Initial indication]
25:MIDI
Press [ENTER]
[Test contents]
Execute the loopback test using the [MIDI IN] and [MIDI
OUT] and check that the [MIDI IN] terminal and [MIDI OUT]
terminal work normally.
[Test method]
Connect the [MIDI IN] and [MIDI OUT] terminals with a
MIDI cable before starting the test.
Press the [ENTER] button to execute the test.
[Check item]
Check the test result indicated on the LCD.
[Judgment indication]
In case of OK:
25:MIDI
OK
In case of NG:
25:MIDI
NG TIME OUT
[MIDI code output for judgment result]
OK: A0 19 02
NG: A0 19 03
[How to quit test]
Press the [+/INC] button to proceed to next test.
26. USB-ToDevice
[Test Code]
A0 1A 00
[Initial indication]
26:USB-ToDevice
Press [ENTER]
[Test contents]
Execute write/read/verify on a USB memory and check that the
[USB TO DEVICE] terminal works normally.
[How to quit test]
In case of OK, press the [+/INC] button to proceed to the next
test.
Press the [EXIT] button to return to the “test number selection
screen” in case of NG.
24. Foot SW(hh)
[Test Code]
A0 18 00
[Initial indication]
24:Foot SW(hh)
Press [ENTER]
[Test contents]
Check that the hi-hat controller-compatible circuit at [FOOT
SW] terminal operates normally.
[Test method]
Press the [ENTER] button to execute the test.
Connect the hi-hat controller (HH65, etc.) or hi-hat controller
circuit of measuring instrument to the [FOOT SW] terminal,
press the controller and check that MIN value is recognized
normally.
Then, release the controller and check that MAX value is
recognized normally.
Then, press the controller again and check that MIN value is
recognized normally.
[Check item]
Check the test result indicated on the LCD.
Judgment is NG if no progress is proceeded after hi-hat
controller is pressed.
[Judgment indication]
In case of OK:
24:Foot SW(hh)
OK
In case of NG: None
[MIDI code output for judgment result]
OK: A0 18 02
NG: None
[How to quit test]
In case of OK, press the [+/INC] button to proceed to the next
test.
Press the [EXIT] button to return to the “test number selection
screen” in case of NG.
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
DTX-MULTI 12
30
[Test method]
Press the [ENTER] button to execute the test.
After the screen changes to the following indication, insert a
USB memory and press the [ENTER] button again.
26:USB-ToDevice
InsMemory [ENT]
[Check item]
Check the test result indicated on the LCD.
[Judgment indication]
In case of OK:
26:USB-ToDevice
OK
In case of NG:
26:USB-ToDevice
NG
[MIDI code output for judgment result]
OK: A0 1A 02
NG: A0 1A 03
[How to quit test]
Press the [+/INC] button to proceed to next test.
27. USB-ToHost
[Test Code]
A0 1B 00
[Initial indication]
27:USB-ToHost
Press [ENTER]
[Test contents]
Execute a loopback test with connection to the [USB TO
DEVICE] terminal and check that the [USB TO HOST]
terminal works normally.
[Test method]
Press the [ENTER] button to execute the test.
After the screen changes to the following indication, connect
the [USB TO DEVICE] and [USB TO HOST] terminals with a
USB cable.
27:USB-ToHost
ConnectUSB!
Press the [ENTER] button after the following screen appeared.
27:USB-ToHost
ConnectUSB![ENT]
[Check item]
Check the test result indicated on the LCD.
[Judgment indication]
In case of OK:
27:USB-ToHost
OK
In case of NG:
27:USB-ToHost
NG
[MIDI code output for judgment result]
OK: A0 1B 02
NG: A0 1B 03
[How to quit test]
Press the [+/INC] button to proceed to next test.
28. OUTPUT-L
[Test Code]
A0 1C 00
[Initial indication]
28:OUTPUT-L
Press [ENTER]
[Test contents]
Check that specifi ed signals are outputted from the [OUTPUT]
and [PHONES] terminals.
[Test method]
Press the [ENTER] button to execute the test.
The [MASTER] volume and [PHONES] volume should be set
at MAX.
Insert standard PHONE plugs to both the [OUTPUT L/MONO]
and [OUTPUT R] terminals and measure frequency, waveform,
level and distortion of each output.
After the measurement, measure the output from the [OUTPUT
L/MONO] again after disconnecting the plug connected to
the [OUTPUT R] terminal. Insert standard stereo plug to the
[PHONES] terminal and measure frequency, waveform, level
and distortion of each output. Do not insert a plug to the [AUX
IN] terminal.
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
31
DTX-MULTI 12
[Check item]
· [OUTPUT L/MONO]: Frequency: 1 kHz ± 1.5 Hz
Waveform: Sine wave
Level: +3.0 ± 2 dBu (load of 10 kΩ)
Distortion: 0.1 % or less
· [OUTPUT R]:
Level: -89.0 dBu or less (load of 10 kΩ)
· Operate the [MASTER VOLUME] to check that volume from
the [OUTPUT L/MONO] is changed smoothly.
· [PHONES] Lch:
Frequency: 1 kHz ± 1.5 Hz
Waveform: sine wave
Level: +6.0 ± 2 dBu (load of 33 Ω)
Distortion: 0.1 % or less
· [PHONES] Rch:
Level: -58 dBu or less (load of 33 Ω)
· Operate the [PHONES] volume to check that volume from the
[PHONES] Lch is changed smoothly.
When [OUTPUT R] is unplugged
· [OUTPUT L/MONO]: Frequency: 1 kHz ± 1.5 Hz
Waveform: sine wave
Level: -2.5 ± 2 dBu (load of 10 kΩ)
Distortion: 0.1 % or less
[Judgment indication]
None
[MIDI code output for judgment result]
None
[How to quit test]
Press the [EXIT] button to return to the “test number selection
screen”. Press the [+/INC] button to proceed to next test.
29. OUTPUT-R
[Test Code]
A0 1D 00
[Initial indication]
29:OUTPUT-R
Press [ENTER]
[Test contents]
Check that specifi ed signals are outputted from the [OUTPUT]
and [PHONES] terminals.
[Test method]
Press the [ENTER] button to execute the test.
The [MASTER] volume and [PHONES] volume should be set
at MAX.
Insert standard PHONE plugs to both the [OUTPUT L/MONO]
and [OUTPUT R] terminals and measure frequency, waveform,
level and distortion of each output.
Insert standard stereo plug to the [PHONES] terminal and
measure frequency, waveform, level and distortion of each
output.
Do not insert a plug to the [AUX IN] terminal.
[Check item]
· [OUTPUT R]:
Frequency: 1 kHz ± 1.5 Hz
Waveform: sine wave
Level: +3.0 ± 2 dBu (load of 10 kΩ)
Distortion: 0.1 % or less
· [OUTPUT L/MONO]:
Level: -89.0 dBu or less (load of 10 kΩ)
· Operate the [MASTER] volume to check that volume from
the [OUTPUT R] is changed smoothly.
· [PHONES] Rch: Frequency: 1 kHz ± 1.5 Hz
Waveform: sine wave
Level: +6.0 ± 2 dBu (load of 33 Ω)
Distortion: 0.1 % or less
· [PHONES] Lch:
Level: -58 dBu or less (load of 33 Ω)
· Operate the [PHONES] volume to check that volume from the
[PHONES] Rch is changed smoothly.
[Judgment indication]
None
[MIDI code output for judgment result]
None
[How to quit test]
Press the [EXIT] button to return to the “test number selection
screen”. Press the [+/INC] button to proceed to next test.
30. AUX IN (LR+ph)
[Test Code]
A0 1E 00
[Initial indication]
30:AUX IN(LR+ph)
Press [ENTER]
[Test contents]
Check that signal inputted from the [AUX IN] terminal is
outputted from the [OUTPUT] terminal as specifi ed signal.
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
DTX-MULTI 12
32
[Test method]
Press the [ENTER] button to execute the test.
Input sine wave to the Lch and Rch of the [AUX IN] terminal
with standard monaural plug connected to the [OUTPUT]
terminal and measure output waveform level and distortion of
the [OUTPUT L/MONO] and [OUTPUT R] terminals.
Operate the [AUX IN GAIN] volume to check that volume is
changed.
[Check item]
· Input sine wave of +0 dBu, 1 kHz ± 5Hz with distortion of
0.1 % or less to the [AUX IN] Lch. (Connect the Rch to the
GND)
· [OUTPUT L/MONO]: Frequency: 1 kHz ± 5 Hz
Waveform: sine wave
Level: +3.5 ± 2 dBu (load of 10 kΩ)
Distortion: 0.5 % or less
· [OUTPUT R]:
Level: -75.0 dBu or less
· [PHONES] Lch:
Frequency: 1 kHz ± 5 Hz
Waveform: sine wave
Level: +6.5 ± 2 dBu (load of 33 Ω)
Distortion: 0.5 % or less
· [PHONES] Rch:
Level: -55 dBu or less (load of 33 Ω)
· Input sine wave of +0 dBu, 1 kHz ± 5 Hz with distortion of
0.1 % or less to the [AUX IN] Rch. (Connect the Lch to the
GND)
· [OUTPUT R]:
Frequency: 1 kHz ± 5 Hz
Waveform: sine wave
Level: +3.5 ±2 dBu (load of 10 kΩ)
Distortion: 0.5 % or less
· [OUTPUT L/MONO]:
Level: -75.0 dBu or less
· [PHONES] Rch: Frequency: 1 kHz ± 5 Hz
Waveform: sine wave
Level: +6.5 ± 2 dBu (load of 33 Ω)
Distortion: 0.5 % or less
· [PHONES] Lch:
Level: -55 dBu or less (load of 33 Ω)
[Judgment indication]
None
[MIDI code output for judgment result]
None
[How to quit test]
Press the [EXIT] button to return to the “test number selection
screen”. Press the [+/INC] button to proceed to next test.
31. AUX IN (ph)
[Test Code]
A0 1F 00
[Initial indication]
31:AUX IN(ph)
Press [ENTER]
[Test contents]
Check that signal inputted from the [AUX IN] terminal is
outputted from the [OUTPUT] terminal as specifi ed signal.
Check also that no signal is output from the [OUTPUT]
terminal.
[Test method]
Press the [ENTER] button to execute the test.
The [MASTER] volume and [PHONES] volume should be set
at MAX.
Input sine wave to Lch and Rch of [AUX IN], insert standard
stereo plug to the [PHONES] terminal and measure each output
level.
Insert standard PHONE plugs to the [OUTPUT L/MONO] and
[OUTPUT R] terminals and measure level at each output.
[Check item]
· Input sine wave of +0 dBu, 1 kHz ±5 Hz with distortion of 0.1
% or less to the [AUX IN] Lch, Rch.
· [PHONES] Lch, Rch: Level: +6.5 ± 2 dBu (load of 33 Ω)
· [OUTPUT L/MONO], [OUTPUT R]: Level: -87 dBu or less
[Judgment indication]
None
[MIDI code output for judgment result]
None
[How to quit test]
Press the [EXIT] button to return to the “test number selection
screen”. Press the [+/INC] button to proceed to next test.
32. ROM (IC10)
[Test Code]
A0 20 00
[Initial indication]
32:ROM (IC10)
Press [ENTER]
[Test contents]
Executes ID Read test of the PROGRAM ROM (FLASH
ROM). Device ID is obtained from the ROM and is compared
with the specifi ed ID.
[Test method]
Press the [ENTER] button to execute the test.
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
33
DTX-MULTI 12
[Check item]
Check the test result indicated on the LCD.
[Judgment indication]
In case of OK:
32:ROM (IC10)
OK
In case of NG:
32:ROM (IC10)
NG
[MIDI code output for judgment result]
OK: A0 20 02
NG: A0 20 03
[How to quit test]
Press the [+/INC] button to proceed to next test.
33. ROM (IC11)
[Test Code]
A0 21 00
[Initial indication]
33:ROM (IC11)
Press [ENTER]
[Test contents]
WAVE ROM (P2 ROM) data is read from the specifi ed address
and is compared with the prescribed value.
Judgment is OK if the value agrees with the specifi ed value.
(All the address terminals and all the data terminals of the
ROM are checked in this test.)
[Test method]
Press the [ENTER] button to execute the test.
[Check item]
Check the test result indicated on the LCD.
[Judgment indication]
In case of OK:
33:ROM (IC11)
OK
In case of NG:
33:ROM (IC11)
NG
[MIDI code output for judgment result]
OK: A0 21 02
NG: A0 21 03
[How to quit test]
Press the [+/INC] button to proceed to next test.
34. ROM (IC13)
[Test Code]
A0 22 00
[Initial indication]
34:ROM (IC13)
Press [ENTER]
[Test contents]
Executes ID Read test of the WAVE ROM (FLASH ROM).
Device ID is obtained from the ROM and is compared with the
specifi ed ID.
[Test method]
Press the [ENTER] button to execute the test.
[Check item]
Check the test result indicated on the LCD.
[Judgment indication]
In case of OK:
34:ROM (IC13)
OK
In case of NG:
34:ROM (IC13)
NG
[MIDI code output for judgment result]
OK: A0 22 02
NG: A0 22 03
[How to quit test]
Press the [+/INC] button to proceed to next test.
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
DTX-MULTI 12
34
35. RAM
[Test Code]
A0 23 00
[Initial indication]
35:RAM
Press [ENTER]
[Test contents]
Executes Write/Read/Verify test of the SDRAM.
Specifi c data is written on specifi c address group, then the data
is read and is compared with the written data.
All address lines and all data lines used by RAM are used for
the test.
[Test method]
Press the [ENTER] button to execute the test.
[Check item]
Check the test result indicated on the LCD.
[Judgment indication]
In case of OK:
35:RAM
OK
In case of NG:
35:RAM
NG
[MIDI code output for judgment result]
OK: A0 23 02
NG: A0 23 03
[How to quit test]
Press the [+/INC] button to proceed to next test.
36. Trig(S) IN04, 37. Trig(S) IN05,
38. Trig(S) IN06, 39. Trig(S) IN07,
40. Trig(S) IN08, 41. Trig(S) IN09
[Test Code]
36. A0 24 00
37. A0 25 00
38. A0 26 00
39. A0 27 00
40. A0 28 00
41. A0 29 00
[Initial indication (Example)]
36:Trig(S) IN04
Press [ENTER]
[Test contents]
Add signal looped from the [PHONES] terminal to the JK
circuit board PH connector (CN305.310) and check the
followings:
· The inputted signal is inputted to the CPU at the proper value
· No signal is leaked to other inputs
· Attenuation value of waveform is normal
The loopback destination of each test is:
36. Trig(S) IN04: CN305
37. Trig(S) IN05: CN306
38. Trig(S) IN06: CN307
39. Trig(S) IN07: CN308
40. Trig(S) IN08: CN309
41. Trig(S) IN09: CN310
* Output waveform from [PHONES] terminal is sine
wave with frequency of 4 kHz, +12.0 dBu (load of
10 kΩ)
* This test is executed only during circuit board
check.
[Test method]
Press the [ENTER] button to execute the test.
The following screen (example) will appear when the test is
started.
36:Trig(S) IN04
Waiting...
Set the [PHONES] volume to the MAX. Input the signal
outputted from the [PHONES] terminal to the CN305 to
CN310.
[Check item]
Check the test result indicated on the LCD.
[Judgment indication (Example)]
In case of OK:
36:Trig(S) IN04
OK
In case of NG:
36:Trig(S) IN04
NG tooHi:XX
too Hi XX:
NG due to input level of XX
36:Trig(S) IN04
NG XtIN ○○:XX
XtIN○○XX:
NG due to signal leak of XX to the channel ○○.
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
35
DTX-MULTI 12
44. Exit
[Test Code]
A0 2C 00
[Initial indication]
44:Exit
Press [ENTER]
[Test contents]
Finishes the test program mode and resets to the normal
operation mode.
Checks residual noise, pad circuit operation and click noise.
[Test method]
Press the [ENTER] button to execute the test.
Press the [ENTER] button again in the test mode to start the
normal operation mode.
[Check item]
Check that the normal operation mode starts.
After the normal operation mode is started, set the [MASTER]
and [PHONES] volume to the MAX and check the noise level
meets the following requirements.
Do not insert a plug to the [AUX IN] terminal.
[OUTPUT L/MONO]: -90 dBu or less (load of 10 kΩ)
[OUTPUT R]: -90 dBu or less (load of 10 kΩ)
[PHONES] Lch: -89 dBu or less (load of 33 Ω)
[PHONES] Rch: -89 dBu or less (load of 33 Ω)
Press the [UTILITY] button while holding down the [SHIFT]
button to enter trigger mode.
Hit a pad and hit level will be indicated at right upper area of
the following screen. (6 levels)
TRG1
P01:VOICING
Hit pads 4 to 9 with various strength and check that indicated
level changes according to hitting strength. Connect the
headphones or monitor speaker and check that volume changes
according to hitting strength.
DTXM12 (Pad position number)
1
2
3
4
5
6
7
8
9
10
11
12
36:Trig(S) IN04
NG BadCR:XX
BAD CR XX:
NG due to waveform attenuation value of XX
[MIDI code output for judgment result]
OK: A0 XX 02
NG: A0 XX 03
Refer to test code for XX.
[How to quit test]
Press the [+/INC] button to proceed to next test.
43. FactorySet
[Test Code]
A0 2B 00
[Initial indication]
43:FactorySet
Press [ENTER]
[Test contents]
Executes Factory Set.
[Test method]
Press the [ENTER] button to execute the test.
[Check item]
Check the test result indicated on the LCD.
[Judgment indication]
In case of OK:
43:FactorySet
OK
In case of NG: None
[MIDI code output for judgment result]
None
[How to quit test]
Press the [+/INC] button to proceed to next test.
* If the Factory Set is executed, the user memory data
will be replaced by the initial setting at the time of
shipment.
Take care not to lose important data. Store
necessary setup data to USB memory or the like in
advance.
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
DTX-MULTI 12
36
Cycle the power to DTXM12 and check that the ON/OFF click
noise meets the following requirements with the [MASTER]
and [PHONES] volume set to MAX.
[OUTPUT L/MONO]: 500 mVpp or less (load of 10 Ω)
[OUTPUT R]: 500 mVpp or less (load of 10 Ω)
[PHONES] Lch: 800 mVpp or less (load of 33 Ω)
[PHONES] Rch: 800 mVpp or less (load of 33 Ω)
[Judgment indication]
None
[MIDI code output for judgment result]
None
[How to quit test]
None
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
37
DTX-MULTI 12
テストプログラム
テスト項目一覧
番号
項目
概要
テストコード
01
LCD,LED
LCD と、LED の点灯を、目視で確認します。
A0 01 00
02
Panel SW
パネルスイッチを操作し、動作を確認します。
A0 02 00
03
PadSW&Xt IN01
03‒14 は検査不要です。
A0 03 00
04
PadSW&Xt IN02
A0 04 00
05
PadSW&Xt IN03
A0 05 00
06
PadSW&Xt IN04
A0 06 00
07
PadSW&Xt IN05
A0 07 00
08
PadSW&Xt IN06
A0 08 00
09
PadSW&Xt IN07
A0 09 00
10
PadSW&Xt IN08
A0 0A 00
11
PadSW&Xt IN09
A0 0B 00
12
PadSW&Xt IN10
A0 0C 00
13
PadSW&Xt IN11
A0 0D 00
14
PadSW&Xt IN12
A0 0E 00
15
PAD SW IN13R1
外部 PAD [!3] リムスイッチ A 対応回路の動作を確認します。
A0 0F 00
16
PAD SW IN13R2
外部 PAD [!3] リムスイッチ B 対応回路の動作を確認します。
A0 10 00
17
Trigger IN13
外部 PAD [!3] Lch の入力レベル等を確認します。
A0 11 00
18
Trigger IN14
外部 PAD [!4 / !5] Lch の入力レベル等を確認します。
A0 12 00
19
Trigger IN15
外部 PAD [!4 / !5] Rch の入力レベル等を確認します。
A0 13 00
20
Trigger IN16
外部 PAD [!6 / !7] Lch の入力レベル等を確認します。
A0 14 00
21
Trigger IN17
外部 PAD [!6 / !7] Rch の入力レベル等を確認します。
A0 15 00
22
HiHat
ハイハットペダル対応回路の動作を確認します。
A0 16 00
23
Foot SW(ftsw)
[FOOT SW] 端子のフットスイッチ対応回路の動作を確認します。
A0 17 00
24
Foot SW(hh)
[FOOT SW] 端子のハイハットコントローラ対応回路の動作を確認します。
A0 18 00
25
MIDI
[MIDI IN/OUT] の動作を確認します。
A0 19 00
26
USB-ToDevice
[USB TO DEVICE] の動作を確認します。
A0 1A 00
27
USB-ToHost
[USB TO DEVICE/TO HOST] の動作を確認します。
A0 1B 00
28
OUTPUT-L
[OUTPUT L/MONO]、[PHONES] Lch への出力信号を確認します。
A0 1C 00
29
OUTPUT-R
[OUTPUT R]、[PHONES] Rch への出力信号を確認します。
A0 1D 00
30
AUX IN(LR+ph)
[AUX IN] から入力した信号の出力信号等を確認します。
A0 1E 00
31
AUX IN(ph)
[AUX IN] から入力した信号の出力信号等を確認します。（[PHONES] にのみ出力時）
A0 1F 00
32
ROM (IC10)
Program ROM の動作を確認します。
A0 20 00
33
ROM (IC11)
Wave ROM (P2) の動作を確認します。
A0 21 00
34
ROM (IC13)
Wave ROM (Flash) の動作を確認します。
A0 22 00
35
RAM
SDRAM の動作を確認します。
A0 23 00
36
Trig(S) IN04
本体 PAD [r] の入力レベル等を確認します。（シート検査用）
A0 24 00
37
Trig(S) IN05
本体 PAD [t] の入力レベル等を確認します。（シート検査用）
A0 25 00
38
Trig(S) IN06
本体 PAD [y] の入力レベル等を確認します。（シート検査用）
A0 26 00
39
Trig(S) IN07
本体 PAD [u] の入力レベル等を確認します。（シート検査用）
A0 27 00
40
Trig(S) IN08
本体 PAD [i] の入力レベル等を確認します。（シート検査用）
A0 28 00
41
Trig(S) IN09
本体 PAD [o] の入力レベル等を確認します。（シート検査用）
A0 29 00
43
FactorySet
ファクトリーセットを行います。
A0 2B 00
44
Exit
テストモードを終了し、通常動作モードに入ります。
A0 2C 00
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
DTX-MULTI 12
38
測定条件
1) AC アダプタは PA-5D または PA150 を使用します。
2) 測定器 : 周波数カウンター、オシロスコープ、レベ
ルメーター（ JIS-C フィルター）、歪率計、
発振器
3) 治具： 錘、MIDI ケーブル、USB メモリ、USB ケー
ブル、ヘッドフォン、モニタスピーカー、標
準フォンプラグ、標準ステレオプラグ、標準
モノラルプラグ、リムスイッチ付き 3 ゾーン
ドラムパッドまたは検査器のリムスイッチ回
路、HI-HAT コントローラ（HH65 等）また
は検査器の HI-HAT コントローラ回路、フッ
トスイッチ（FC4、FC5 等）または検査器の
フットスイッチ回路、MIDI コードを表示で
きる機器
※ 文中 [CLICK] ボタンは下図の丸型ボタンの名称です。
A. テストエントリー
● MANUAL MODE:
[KIT] ボタンと [ENTER] ボタンを同時に押しながら、
DTX-MULTI 12 の電源を立ち上げます。
オープニング画面終了後、下記バージョン画面が表示
されます。
B:*.***
F:*.*** W:*.***
B は Boot 部、F は Firm 部、W はプリセット Wave 部
を表します。
各バージョンがそれぞれ適切かどうか、確認します。
バージョン画面が数秒間表示された後、下記パッド検
査用閾値設定画面へ移動します。
at:36-41 x:02,10
cr:0c-1f sw&x:04
画面の各値は、テスト項目 03. ～ 14. PadSW&Xt IN テ
ス ト、 17. ～ 21. Trigger IN テ ス ト（40 ペ ー ジ 参 照 ）、
36. ～ 41. Trig(S) IN テスト（47 ページ参照）各テスト
の限度値です。
限度値を変更する場合は、[ ＞ ] ボタン及び [ ＜ ] ボタ
ンで変更したいパラメータを選択し、[+/INC] ボタン
及び [‒/DEC] ボタンで設定します。
尚、各パラメータの詳細は以下の通りです。
at:aa-bb x:cc,dd
cr:ee-ff sw&x:gg
aa: テスト項目 17. ～ 21. Trigger IN テスト、36. ～ 41.
Trig(S) IN テスト検査時の信号レベル OK 領域の下
限（初期値：36）
bb: テスト項目 17. ～ 21. Trigger IN テスト、36. ～ 41.
Trig(S) IN テスト検査時の信号レベル OK 領域の上
限（初期値：41）
cc: テスト項目 36. ～ 41. Trig(S) IN テスト検査時のクロ
ストーク値の上限（初期値：02）
dd: テスト項目 17. ～ 21. Trigger IN テスト検査時のク
ロストーク値の上限（初期値：10）
ee: テスト項目 17. ～ 21. Trigger IN テスト、36. ～ 41.
Trig(S) IN テスト検査時の時定数値 OK 領域の下限
（初期値：0c）
ff: テスト項目 17. ～ 21. Trigger IN テスト、36. ～ 41.
Trig(S) IN テスト検査時の時定数値 OK 領域の上限
（初期値：1f）
gg: テスト項目 03. ～ 14. PadSW&Xt IN テスト検査時の
クロストーク値の上限（初期値：04）
※ すべてのパラメータの可変範囲は、00 ～ 7f です。
※ 上限、下限とあるものはその値も OK 領域に含みま
す。
※ 特に指示のない限り、これらの値を変更する必要は
ありません。
[STORE] ボタンを押すと、テスト項目 43. FactorySet（48
ページ参照）が実行され、下記画面が表示されます。
44:Exit
[EXIT]or[ENT]
· [EXIT] ボタンを押すと、テスト項目 44. Exit に進み
ます。
· [ENTER] ボタンを押すと、以下の画面が表示されま
す。
01:LCD,LED
Press [ENTER]
この状態を ｢テストナンバー選択画面｣ とします。
[+/INC] ボタン及び [‒/DEC] ボタンを用いてテストナ
ンバーを選択し、[ENTER] ボタンを押すと、選択され
たテストが実行されます。
不良が発生した場合は、NG 表示されテストが止まる、
またはテストが進まなくなります。
● MIDI MODE:
DTXM12 の電源立ちあげ後、数秒待ち、プレイ画面の
表示になったことを確かめた後“F0 43 10 18 5A 00
F7”を送ると、下記バージョン画面が表示されます。
B:*.***
F:*.*** W:*.***
B は Boot 部、F は Firm 部、W はプリセット Wave 部
を表します。
各バージョンがそれぞれ適切かどうか、確認します。
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
39
DTX-MULTI 12
バージョン画面が数秒間表示された後、下記パッド検
査用閾値設定画面へ移動します。
at:36-41 x:02,10
cr:0c-1f sw&x:04
この画面が表示されたら、MIDI テストコード待ちと
なります。
画面に表示された、テスト項目 03. ～ 14. PadSW&Xt
IN テスト、 17. ～ 21. Trigger IN テスト（40 ページ参照）、
36. ～ 41. Trig(S) IN テスト（47 ページ参照）各テスト
の限度値を変更する場合は、MIDI テストコード待ち
状態時に、以下のコマンドを送信してください。
at:aa-bb x:cc,dd
cr:ee-ff sw&x:gg
F0 43 10 18 5B aa bb cc dd ee ff gg F7
各パラメーターの詳細は、「● MANUAL MODE」の項
を参照してください。（38 ページ参照）
※ 特に指示のない限り、これらの値を変更する必要は
ありません。
実行するテストのテストコードを送ることにより、各
テストを実行します。
テストコードは、各テスト項目の [ テストコード ] の
項もしくはテスト項目一覧のテストコードを参照して
ください。（37 ページ参照）
01. LCD, LED
[ テストコード ]
A0 01 00
[ 最初の表示 ]
01:LCD,LED
Press [ENTER]
[ テスト内容 ]
全ての LED と LCD 画面が点滅します。
[ テスト方法 ]
[ENTER] ボタンを押して、テストを実行させます。
[ チェック項目 ]
全ての LED と LCD 画面が点滅することを、目視にて確
認します。
[CLICK] ボタンと [PTN] ボタンの LED については、赤
でも緑色でもない色（オレンジ色っぽい色）で点滅する
ことを確認します。
LCD の BackLight が点灯していることを確認します。
（LCD 正面で明るすぎずまた、暗すぎないこと）
[ 判定結果の表示 ]
OK の時： なし
NG の時： なし
[ 判定結果の MIDI コード出力 ]
なし
[ テストの終了方法 ]
[EXIT] ボタンを押して「テストナンバー選択画面」に戻
ります。
[+/INC] ボタンを押して、次のテストに進みます。
02. Panel SW
[ テストコード ]
A0 02 00
[ 最初の表示 ]
02:Panel SW
Press [ENTER]
[ テスト内容 ]
パネルスイッチが正しく動作することを確認します。
[ テスト方法 ]
ヘッドフォンを接続します。
[ENTER] ボタンを押して、テストを実行させます。
[ チェック項目 ]
[MIDI] から [+/INC] までのパネルスイッチを、LCD の
表示に従って以下の順に ON します。
LED 表示のあるボタンは、押した時に LED が点灯する
ことも確認します。
※ [CLICK] ボタンと [PTN] ボタンの LED は、緑と赤に
光るためボタンを 2 回押して確認します。
※ 各ボタンを押した時に、[PHONES]、[OUTPUT] 端子
から SIN 波が出力されます。
・パネルスイッチ チェック順
[MIDI] (Green) → [VOICE] (Green) → [CLICK] (Green)
→ [CLICK] (Red) → [EXIT] (No light) → [ENTER]
(Orange)→[<] (Orange)→[
<>
] (Orange)→[>] (Orange)
→ [KIT] (Green) → [PTN] (Green) → [PTN] (Red) →
[WAVE] (Green) → [UTILITY] (Green) → [SHIFT] (No
light) → [STORE] (Orange) → [‒/DEC] (No light) →
[+/INC] (No light)
[ 判定結果の表示 ]
OK の時：
02:Panel SW
OK
NG の時（例）：
02:Panel SW
Press [MIDI ,G]
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
DTX-MULTI 12
40
[ 判定結果の MIDI コード出力 ]
OK： A0 02 02
NG： なし
[ テストの終了方法 ]
OK の時は、[+/INC] ボタンを押して次のテストに進み
ます。
NG の時は、[EXIT] ボタンを 5 回押すことにより、下記
画面が表示されます。[+/INC] ボタンを押して次のテス
トに進みます。
02:Panel SW
NG
15. PAD SW IN13R1, 16. PAD SW IN13R2
[ テストコード ]
15. A0 0F 00
16. A0 10 00
[ 最初の表示（例）]
15:PAD SW IN13R1
Press [ENTER]
[ テスト内容 ]
外部ドラムパッドリムスイッチ対応回路が、正常に動作
することを確認します。
[ テスト方法 ]
[ENTER] ボタンを押して、テストを実行させる。
[PAD!3] 端子に、リムスイッチ付き 3 ゾーンドラムパッ
ドまたは、検査器のリムスイッチ回路を接続します。
テ ス ト 項 目 15. PAD SW IN13R1 テ ス ト で は、 ド ラ ム
パッド右側のリムスイッチを、テスト項目 16. PAD SW
IN13R2 テストでは、ドラムパッド左側のリムスイッチを
押します。
[ チェック項目 ]
リムスイッチを押した時、LCD に表示されるテスト結果
を確認します。
[ 判定結果の表示（例）]
OK の時：
15:PAD SW IN13R1
OK
NG の時：
15:PAD SW IN13R1
NG
[ 判定結果の MIDI コード出力 ]
OK： A0 XX 02
NG： A0 XX 03
XX は、テストコードを参照してください。
[ テストの終了方法 ]
[+/INC] ボタンを押して次のテストに進みます。
17. Trigger IN13, 18. Trigger IN14,
19. Trigger IN15, 20. Trigger IN16,
21. Trigger IN17
[ テストコード ]
17. A0 11 00
18. A0 12 00
19. A0 13 00
20. A0 14 00
21. A0 15 00
[ 最初の表示（例）]
17:Trigger IN13
Press [ENTER]
[ テスト内容 ]
[PAD!3]、[PAD!4/!5]、[PAD!6/!7] の入力に [PHONES]
端子からループさせた信号を加え、
・ 入力された信号が適切な値で CPU に入力されている
こと
・ 他の入力に信号の漏れが無いこと
・ 波形の減衰値が適切であること
を確認します。
※ [PHONES] 端子からの出力波形は、周波数 4 kHz、
+3.5 dBu（負荷 10 kΩ）の正弦波です。
[ テスト方法 ]
[ENTER] ボタンを押して、テストを実行させます。
スタートすると、下記のような画面表示（例）になります。
17:Trigger IN13
Waiting...
[PHONES] ボリュームを最大にします。[PHONES] 端子
から出力した信号を、[PAD!3] に入力します。
OK 表示が出たら、[+/INC] ボタンを押して、次のテス
トに進みます。これを、以下の端子の順番で繰り返し行
います。
[PAD!3] → [PAD!4/!5 (Lch)] → [PAD!4/!5 (Rch)] →
[PAD!6/!7 (Lch)] → [PAD!6/!7 (Rch)]
[ チェック項目 ]
LCD に表示されるテスト結果を確認します。
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
41
DTX-MULTI 12
[ 判定結果の表示（例）]
OK の時：
17:Trigger IN13
OK
NG の時：
17:Trigger IN13
NG tooHi:XX
too Hi XX:
入力レベルが XX のため NG
17:Trigger IN13
NG XtIN ○○:XX
XtIN ○○ XX:
○○チャンネルへの信号の漏れが XX あるため NG
17:Trigger IN13
NG BadCR:XX
BAD CR XX:
波形の減衰値が XX のため NG
[ 判定結果の MIDI コード出力 ]
OK： A0 XX 02
NG： A0 XX 03
XX は、テストコードを参照してください。
[ テストの終了方法 ]
[+/INC] ボタンを押して次のテストに進みます。
22. HiHat
[ テストコード ]
A0 16 00
[ 最初の表示 ]
22:HiHat
Press [ENTER]
[ テスト内容 ]
ハイハットコントローラ対応回路が、正常に動作するこ
とを確認します。
[ テスト方法 ]
[ENTER] ボタンを押して、テストを実行させます。ハイ
ハットコントローラ（HH65 等）または検査器のハイハッ
トコントローラ回路を、[HH CTRL] 端子に接続し、コン
トローラを押して最小値を正常に認識することを確認し
ます。
その後コントローラを離して最大値を正常に認識するこ
とを確認します。
そして再度コントローラを押し、最小値を正常に認識す
ることを確認します。
[ チェック項目 ]
LCD に表示されるテスト結果を確認します。
ハイハットコントローラを押しても検査が進まない場合
は NG です。
[ 判定結果の表示 ]
OK の時：
22:HiHat
OK
NG の時： なし
[ 判定結果の MIDI コード出力 ]
OK： A0 16 02
NG： なし
[ テストの終了方法 ]
OK の時は、[+/INC] ボタンを押して次のテストに進み
ます。
NG の時は、[EXIT] ボタンを押して「テストナンバー選
択画面」に戻ります。
23. Foot SW(ftsw)
[ テストコード ]
A0 17 00
[ 最初の表示 ]
23:Foot SW(ftsw)
Press [ENTER]
[ テスト内容 ]
[FOOT SW] 端子のフットスイッチ対応回路が、正常に動
作することを確認します。
[ テスト方法 ]
[ENTER] ボタンを押して、テストを実行させます。
フットスイッチ（FC4、FC5 等）または検査器のフット
スイッチ回路を [FOOT SW] 端子に接続します。
フットスイッチを押す、離すことで、ON/OFF を正常に
認識することを確認します。
フットスイッチを押しても検査が進まない場合は NG で
す。
[ チェック項目 ]
LCD に表示されるテスト結果を確認します。
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
DTX-MULTI 12
42
[ 判定結果の MIDI コード出力 ]
OK： A0 18 02
NG： なし
[ テストの終了方法 ]
OK の時は、[+/INC] ボタンを押して次のテストに進み
ます。
NG の時は、[EXIT] ボタンを押して「テストナンバー選
択画面」に戻ります。
25. MIDI
[ テストコード ]
A0 19 00
[ 最初の表示 ]
25:MIDI
Press [ENTER]
[ テスト内容 ]
[MIDI IN]̶[MIDI OUT] のループバックテストにより、
[MIDI IN] 端子と [MIDI OUT] 端子が正常に動作するこ
とを確認します。
[ テスト方法 ]
テストに入る前に、[MIDI IN] 端子と [MIDI OUT] 端子
を MIDI ケーブルで接続しておきます。
[ENTER] ボタンを押して、テストを実行させます。
[ チェック項目 ]
LCD に表示されるテスト結果を確認します。
[ 判定結果の表示 ]
OK の時：
25:MIDI
OK
NG の時：
25:MIDI
NG TIME OUT
[ 判定結果の MIDI コード出力 ]
OK： A0 19 02
NG： A0 19 03
[ テストの終了方法 ]
[+/INC] ボタンを押して次のテストに進みます。
[ 判定結果の表示 ]
OK の時：
23:Foot SW(ftsw)
OK
NG の時： なし
[ 判定結果の MIDI コード出力 ]
OK： A0 17 02
NG： なし
[ テストの終了方法 ]
OK の時は、[+/INC] ボタンを押して次のテストに進み
ます。
NG の時は、[EXIT] ボタンを押して「テストナンバー選
択画面」に戻ります。
24. Foot SW(hh)
[ テストコード ]
A0 18 00
[ 最初の表示 ]
24:Foot SW(hh)
Press [ENTER]
[ テスト内容 ]
[FOOT SW] 端子のハイハットコントローラ対応回路が、
正常に動作することを確認します。
[ テスト方法 ]
[ENTER] ボタンを押して、テストを実行させます。
ハイハットコントローラ（HH65 等）または検査器のハ
イハットコントローラ回路を、[FOOT SW] 端子に接続し、
コントローラを押して最小値を正常に認識することを確
認します。
その後コントローラを離して最大値を正常に認識するこ
とを確認します。
そして再度コントローラを押し、最小値を正常に認識す
ることを確認します。
[ チェック項目 ]
LCD に表示されるテスト結果を確認します。
ハイハットコントローラを押しても検査が進まない場合
は NG です。
[ 判定結果の表示 ]
OK の時：
24:Foot SW(hh)
OK
NG の時： なし
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
43
DTX-MULTI 12
26. USB-ToDevice
[ テストコード ]
A0 1A 00
[ 最初の表示 ]
26:USB-ToDevice
Press [ENTER]
[ テスト内容 ]
USB メモリーへのライト／リード／ベリファイを行い、
[USB TO DEVICE] 端子が正常に動作することを確認し
ます。
[ テスト方法 ]
[ENTER] ボタンを押して、テストを実行させます。
下記画面に表示が変わった後、USB メモリーを挿して再
び [ENTER] ボタンを押します。
26:USB-ToDevice
InsMemory [ENT]
[ チェック項目 ]
LCD に表示されるテスト結果を確認します。
[ 判定結果の表示 ]
OK の時：
26:USB-ToDevice
OK
NG の時：
26:USB-ToDevice
NG
[ 判定結果の MIDI コード出力 ]
OK： A0 1A 02
NG： A0 1A 03
[ テストの終了方法 ]
[+/INC] ボタンを押して次のテストに進みます。
27. USB-ToHost
[ テストコード ]
A0 1B 00
[ 最初の表示 ]
27:USB-ToHost
Press [ENTER]
[ テスト内容 ]
[USB TO DEVICE] 端子とのループバックテストにより、
[USB TO HOST] 端子が正常に動作することを確認しま
す。
[ テスト方法 ]
[ENTER] ボタンを押して、テストを実行させます。
下記画面に表示が変わった後、USB ケーブルにて [USB
TO DEVICE] 端子と [USB TO HOST] 端子を接続します。
27:USB-ToHost
ConnectUSB!
下記画面に表示が変わった後、[ENTER] ボタンを押しま
す。
27:USB-ToHost
ConnectUSB![ENT]
[ チェック項目 ]
LCD に表示されるテスト結果を確認します。
[ 判定結果の表示 ]
OK の時：
27:USB-ToHost
OK
NG の時：
27:USB-ToHost
NG
[ 判定結果の MIDI コード出力 ]
OK： A0 1B 02
NG： A0 1B 03
[ テストの終了方法 ]
[+/INC] ボタンを押して次のテストに進みます。
28. OUTPUT-L
[ テストコード ]
A0 1C 00
[ 最初の表示 ]
28:OUTPUT-L
Press [ENTER]
[ テスト内容 ]
[OUTPUT]、[PHONES] 端子より、規程された信号が出
力されていることを確認します。
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
DTX-MULTI 12
44
[ テスト方法 ]
[ENTER] ボタンを押して、テストを実行させます。
[MASTER] ボリューム、[PHONES] ボリュームは最大と
します。
[OUTPUT L/MONO]、[OUTPUT R] 端子共に標準フォン
プラグを差し込み、各出力の周波数・波形・レベル及び
歪率を測定します。
測定後、[OUTPUT R] 端子に差し込んだプラグを抜き、
その時の [OUTPUT L/MONO] の出力を再度測定します。
また、[PHONES] 端子に標準ステレオプラグを差し込み、
各出力の周波数・波形・レベル及び歪率を測定します。
[AUX IN] 端子へは、プラグを差し込まないでください。
[ チェック項目 ]
・[OUTPUT L/MONO]: 周波数 : 1 kHz ± 1.5 Hz
波形 : SIN 波
レベル : +3.0 ± 2 dBu（負荷 10 kΩ）
歪率 : 0.1%以下
・[OUTPUT R]:
レベル : -89.0 dBu 以下（負荷 10 kΩ）
・[MASTER]ボリュームを操作し、[OUTPUT L/MONO]
の音量が滑らかに変化することを確認します。
・[PHONES] Lch:
周波数 : 1 kHz ± 1.5 Hz
波形 : SIN 波
レベル : +6.0 ± 2 dBu（負荷 33 Ω）
歪率 : 0.1 %以下
・[PHONES] Rch:
レベル : -58 dBu 以下（負荷 33 Ω）
・[PHONES] ボリュームを操作し、[PHONES] Lch の音
量が滑らかに変化することを確認します。
● [OUTPUT R] のプラグを抜いた時
・[OUTPUT L/MONO]: 周波数 : 1 kHz ± 1.5 Hz
波形 : SIN 波
レベル : -2.5 ± 2 dBu（負荷 10 kΩ）
歪率 : 0.1%以下
[ 判定結果の表示 ]
なし
[ 判定結果の MIDI コード出力 ]
なし
[ テストの終了方法 ]
[EXIT] ボタンを押して「テストナンバー選択画面」に戻
ります。[+/INC] ボタンを押して次のテストに進みます。
29. OUTPUT-R
[ テストコード ]
A0 1D 00
[ 最初の表示 ]
29:OUTPUT-R
Press [ENTER]
[ テスト内容 ]
[OUTPUT]、[PHONES] 端子より、規程された信号が出
力されていることを確認します。
[ テスト方法 ]
[ENTER] ボタンを押して、テストを実行させます。
[MASTER] ボリューム、[PHONES] ボリュームは最大と
します。
[OUTPUT L/MONO]、[OUTPUT R] 端子共に標準フォン
プラグを差し込み、各出力の周波数・波形・レベル及び
歪率を測定します。
[PHONES] 端子に標準ステレオプラグを差し込み、各出
力の周波数・波形・レベル及び歪率を測定します。
[AUX IN] 端子へは、プラグを差し込まないでください。
[ チェック項目 ]
・[OUTPUT R]:
周波数 : 1 kHz ± 1.5 Hz
波形 : SIN 波
レベル : +3.0 ± 2 dBu（負荷 10 kΩ）
歪率 : 0.1 %以下
・[OUTPUT L/MONO]: レベル : -89.0 dBu 以下（負荷 10 kΩ）
・[MASTER] ボリュームを操作し、[OUTPUT R] の音量
が滑らかに変化する事を確認します。
・[PHONES] Rch:
周波数 : 1 kHz ± 1.5 Hz
波形 : SIN 波
レベル : +6.0 ± 2 dBu（負荷 33 Ω）
歪率 : 0.1 %以下
・[PHONES] Lch:
レベル : -58 dBu 以下（負荷 33 Ω）
・[PHONES] ボリュームを操作し、[PHONES] Rch の音
量が滑らかに変化することを確認します。
[ 判定結果の表示 ]
なし
[ 判定結果の MIDI コード出力 ]
なし
[ テストの終了方法 ]
[EXIT] ボタンを押して「テストナンバー選択画面」に戻
ります。[+/INC] ボタンを押して次のテストに進みます。
30. AUX IN (LR+ph)
[ テストコード ]
A0 1E 00
[ 最初の表示 ]
30:AUX IN(LR+ph)
Press [ENTER]
[ テスト内容 ]
[AUX IN] 端子から入力した信号が、[OUTPUT] 端子か
ら規程された信号として出力されることを確認します。
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
45
DTX-MULTI 12
[ テスト方法 ]
[ENTER] ボタンを押して、テストを実行させます。
[AUX IN] 端子の Lch、Rch に SIN 波を入力し、[OUTPUT]
端 子 に 標 準 モ ノ ラ ル プ ラ グ を 差 込 み、[OUTPUT L/
MONO]、[OUTPUT R] 端子の出力波形レベル及び歪率
を測定します。
[AUX IN GAIN] ボリュームを操作し、音量が変化するこ
とを確認します。
[ チェック項目 ]
・[AUX IN] Lch に +0 dBu、1 kHz ± 5 Hz、歪率 0.1%以下
の SIN 波を入力します。（Rch は、グランドに接続）
・[OUTPUT L/MONO]: 周波数 : 1 kHz ± 5 Hz
波形 : SIN 波
レベル : +3.5 ± 2 dBu（負荷 10 kΩ）
歪率 : 0.5%以下
・[OUTPUT R]:
レベル : -75.0 dBu 以下
・[PHONES] Lch:
周波数 : 1 kHz ± 5 Hz
波形 : SIN 波
レベル : +6.5 ± 2 dBu（負荷 33 Ω）
歪率 : 0.5 %以下
・[PHONES] Rch:
レベル : -55 dBu 以下（負荷 33 Ω）
・[AUX IN] Rch に +0 dBu、1 kHz ± 5 Hz、歪率 0.1%以下
の SIN 波を入力します。（Lch は、グランドに接続）
・[OUTPUT R]:
周波数 : 1 kHz ± 5 Hz
波形 : SIN 波
レベル : +3.5 ± 2 dBu（負荷 10 kΩ）
歪率 : 0.5%以下
・[OUTPUT L/MONO]: レベル : -75.0 dBu 以下
・[PHONES] Rch:
周波数 : 1 kHz ± 5 Hz
波形 : SIN 波
レベル : +6.5 ± 2 dBu（負荷 33 Ω）
歪率 : 0.5 %以下
・[PHONES] Lch:
レベル : -55 dBu 以下（負荷 33 Ω）
[ 判定結果の表示 ]
なし
[ 判定結果の MIDI コード出力 ]
なし
[ テストの終了方法 ]
[EXIT] ボタンを押して「テストナンバー選択画面」に戻
ります。[+/INC] ボタンを押して次のテストに進みます。
31. AUX IN (ph)
[ テストコード ]
A0 1F 00
[ 最初の表示 ]
31:AUX IN(ph)
Press [ENTER]
[ テスト内容 ]
[AUX IN] 端子から入力した信号が、[OUTPUT] 端子か
ら規程された信号として出力されることを確認します。
また、[OUTPUT] 端子から信号が出力されないことを確
認します。
[ テスト方法 ]
[ENTER] ボタンを押して、テストを実行させます。
[MASTER] ボリューム、[PHONES] ボリュームは最大と
します。
[AUX IN] の Lch、Rch に SIN 波を入力し、[PHONES] 端
子に標準ステレオプラグを差し込み、各出力のレベルを
測定します。
[OUTPUT L/MONO]、[OUTPUT R] 各端子に標準フォン
プラグを差し込み、各出力のレベルを測定します。
[ チェック項目 ]
・ [AUX IN] Lch、Rch に +0 dBu、1 kHz ± 5 Hz、歪率 0.1%
以下の SIN 波を入力します。
・[PHONES] Lch, Rch: レベル : +6.5 ± 2 dBu（負荷 33 Ω）
・[OUTPUT L/MONO], [OUTPUT R]: レベル : -87 dBu 以下
[ 判定結果の表示 ]
なし
[ 判定結果の MIDI コード出力 ]
なし
[ テストの終了方法 ]
[EXIT] ボタンを押して「テストナンバー選択画面」に戻
ります。[+/INC] ボタンを押して次のテストに進みます。
32. ROM (IC10)
[ テストコード ]
A0 20 00
[ 最初の表示 ]
32:ROM (IC10)
Press [ENTER]
[ テスト内容 ]
PROGRAM ROM (FLASH ROM) の、ID Read テストを行
います。ROM から Device ID を取得し、規定の ID と比
較します。
[ テスト方法 ]
[ENTER] ボタンを押して、テストを実行させます。
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
DTX-MULTI 12
46
[ チェック項目 ]
LCD に表示されるテスト結果を確認します。
[ 判定結果の表示 ]
OK の時：
32:ROM (IC10)
OK
NG の時：
32:ROM (IC10)
NG
[ 判定結果の MIDI コード出力 ]
OK： A0 20 02
NG： A0 20 03
[ テストの終了方法 ]
[+/INC] ボタンを押して次のテストに進みます。
33. ROM (IC11)
[ テストコード ]
A0 21 00
[ 最初の表示 ]
33:ROM (IC11)
Press [ENTER]
[ テスト内容 ]
WAVE ROM (P2ROM) のデータを、特定のアドレスから
読み出して、規定の値と比較します。
規定の値と、一致すれば OK です。
（このテストでは、ROM の全アドレス端子、全データ端
子の接続がテストされます。）
[ テスト方法 ]
[ENTER] ボタンを押して、テストを実行させます。
[ チェック項目 ]
LCD に表示されるテスト結果を確認します。
[ 判定結果の表示 ]
OK の時：
33:ROM (IC11)
OK
NG の時：
33:ROM (IC11)
NG
[ 判定結果の MIDI コード出力 ]
OK： A0 21 02
NG： A0 21 03
[ テストの終了方法 ]
[+/INC] ボタンを押して次のテストに進みます。
34. ROM (IC13)
[ テストコード ]
A0 22 00
[ 最初の表示 ]
34:ROM (IC13)
Press [ENTER]
[ テスト内容 ]
WAVE ROM (FLASH ROM) の、ID Read テストを行いま
す。ROM から Device ID を取得し、規定の ID と比較し
ます。
[ テスト方法 ]
[ENTER] ボタンを押して、テストを実行させます。
[ チェック項目 ]
LCD に表示されるテスト結果を確認します。
[ 判定結果の表示 ]
OK の時：
34:ROM (IC13)
OK
NG の時：
34:ROM (IC13)
NG
[ 判定結果の MIDI コード出力 ]
OK： A0 22 02
NG： A0 22 03
[ テストの終了方法 ]
[+/INC] ボタンを押して次のテストに進みます。
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
47
DTX-MULTI 12
35. RAM
[ テストコード ]
A0 23 00
[ 最初の表示 ]
35:RAM
Press [ENTER]
[ テスト内容 ]
SDRAM の、ライト／リード／ベリファイテストを行い
ます。
特定のアドレス群に特定のデータを書き込んだ後に読み
出し、書き込んだ値と比較します。
RAM が使用する全アドレス線、全データ線を使用して行
います。
[ テスト方法 ]
[ENTER] ボタンを押して、テストを実行させます。
[ チェック項目 ]
LCD に表示されるテスト結果を確認します。
[ 判定結果の表示 ]
OK の時：
35:RAM
OK
NG の時：
35:RAM
NG
[ 判定結果の MIDI コード出力 ]
OK： A0 23 02
NG： A0 23 03
[ テストの終了方法 ]
[+/INC] ボタンを押して次のテストに進みます。
36. Trig(S) IN04, 37. Trig(S) IN05,
38. Trig(S) IN06, 39. Trig(S) IN07,
40. Trig(S) IN08, 41. Trig(S) IN09
[ テストコード ]
36. A0 24 00
37. A0 25 00
38. A0 26 00
39. A0 27 00
40. A0 28 00
41. A0 29 00
[ 最初の表示（例）]
36:Trig(S) IN04
Press [ENTER]
[ テスト内容 ]
JK シート PH コネクタ（CN305‒310）に、[PHONES] 端
子からループさせた信号を加え、
・ 入力された信号が適切な値で CPU に入力されている
こと
・ 他の入力に信号の漏れが無いこと
・ 波形の減衰値が適切であること
を確認します。
各テストのループバック先は、
36. Trig(S) IN04: CN305
37. Trig(S) IN05: CN306
38. Trig(S) IN06: CN307
39. Trig(S) IN07: CN308
40. Trig(S) IN08: CN309
41. Trig(S) IN09: CN310
※ [PHONES] 端子からの出力波形は、周波数 4 kHz、
+12.0 dBu（負荷 10kΩ）の正弦波です。
※ 当検査は、シート検査時のみ行います。
[ テスト方法 ]
[ENTER] ボタンを押して、テストを実行させます。
スタートすると、下記のような画面表示（例）になります。
36:Trig(S) IN04
Waiting...
[PHONES] ボリュームを最大にします。[PHONES] 端子
から出力した信号を、CN305 ～ CN310 に入力します。
[ チェック項目 ]
LCD に表示されるテスト結果を確認します。
[ 判定結果の表示（例）]
OK の時：
36:Trig(S) IN04
OK
NG の時：
36:Trig(S) IN04
NG tooHi:XX
too Hi XX:
入力レベルが XX のため NG
36:Trig(S) IN04
NG XtIN ○○:XX
XtIN ○○ XX:
○○チャンネルへの信号の漏れが XX あるため NG
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
DTX-MULTI 12
48
44. Exit
[ テストコード ]
A0 2C 00
[ 最初の表示 ]
44:Exit
Press [ENTER]
[ テスト内容 ]
テストモードを終了し、通常動作モードに移ります。
残留ノイズ、パッド回路動作、クリックノイズを確認し
ます。
[ テスト方法 ]
[ENTER] ボタンを押して、テストを実行させます。
テストに入ったら再び [ENTER] ボタンを押し、通常動
作モードを起動させます。
[ チェック項目 ]
通常動作モードが起動することを確認します。
通常動作モードが起動した後、[MASTER]、[PHONES]
ボリュームを最大にして、ノイズレベルが次の条件を満
たすことを確認します。
[AUX IN] 端子には、プラグを差し込まないでください。
[OUTPUT L/MONO]: -90 dBu 以下（負荷 10 kΩ）
[OUTPUT R]:
-90 dBu 以下（負荷 10 kΩ）
[PHONES] Lch：
-89 dBu 以下（負荷 33 Ω）
[PHONES] Rch：
-89 dBu 以下（負荷 33 Ω）
また、[SHIFT] ボタンを押しながら [UTILITY] ボタンを
押し、トリガーモードに入ります。
パッドを叩くと、下記画面の右上に叩いたレベルが表示
されます。（6 段階）
TRG1
P01:VOICING
4 ～ 9 のパッドを強さを変えながら叩き、叩いた強さに
より表示されるレベルが変化することを確認します。ま
た、ヘッドフォンまたはモニタスピーカーを接続し、叩
いた強さによって音量が変化することを確認します。
DTXM12（パッド位置番号）
1
2
3
4
5
6
7
8
9
10
11
12
36:Trig(S) IN04
NG BadCR:XX
BAD CR XX:
波形の減衰値が XX のため NG
[ 判定結果の MIDI コード出力 ]
OK： A0 XX 02
NG： A0 XX 03
XX は、テストコードを参照してください。
[ テストの終了方法 ]
[+/INC] ボタンを押して次のテストに進みます。
43. FactorySet
[ テストコード ]
A0 2B 00
[ 最初の表示 ]
43:FactorySet
Press [ENTER]
[ テスト内容 ]
Factory Set を行います。
[ テスト方法 ]
[ENTER] ボタンを押して、テストを実行させます。
[ チェック項目 ]
LCD に表示されるテスト結果を確認します。
[ 判定結果の表示 ]
OK の時：
43:FactorySet
OK
NG の時： なし
[ 判定結果の MIDI コード出力 ]
なし
[ テストの終了方法 ]
[+/INC] ボタンを押して次のテストに進みます。
※ Factory Set を実行すると、ユーザーメモリーの内容
が、工場出荷時の設定に書き換えられてしまいます。
大切なデータを失わないように注意してください。ま
た、必要な設定内容は、あらかじめ USB 記憶装置な
どに保存しておいてください。
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
49
DTX-MULTI 12
本 体 の 電 源 を ON/OFF し、[MASTER]、[PHONES] ボ
リュームが最大時の ON/OFF クリックノイズが、次の条
件を満たすことを確認します。
[OUTPUT L/MONO]: 500 mVpp 以下（負荷 10 kΩ）
[OUTPUT R]: 500 mVpp 以下（負荷 10 kΩ）
[PHONES] Lch: 800 mVpp 以下（負荷 33 Ω）
[PHONES] Rch: 800 mVpp 以下（負荷 33 Ω）
[ 判定結果の表示 ]
なし
[ 判定結果の MIDI コード出力 ]
なし
[ テストの終了方法 ]
なし
Default setting of each controller of the unit is as follows.
MASTER volume :
Minimum
PHONES volume :
Minimum
AUX IN GAIN volume : Minimum
POWER SW :
OFF
DEFAULT SETTING（出荷時の設定）
出荷時には、本体の各コントローラーは、次の状態に設
定されています。
MASTER ボリューム :
最小
PHONES ボリューム :
最小
AUX IN GAIN ボリューム : 最小
POWER SW :
OFF
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
DTX-MULTI 12
50
Saving a File
1
Plug a USB memory device into the USB TO DE-
VICE port on the side panel.
NOTE
· Certain types of USB memory device cannot be used as they
are. In that case, format the USB memory device before using it.
(Refer to page 58)
2
Press the [UTILITY] button to access the UTILITY
setting area, use the [B]/[C] buttons to navigate
to the FILE section (UTIL7), and then press the
[ENTER] button.
UTIL7
FILE
3
Navigate to the Save File page (UTIL7-1), using
the [<]/[>] buttons if necessary, and then press
the [ENTER] button.
UTIL7-1
Save File
4
Press the [–/DEC] or [+/INC] button to select the
type of file to be saved.
UTIL7-1-1
Type=All
File type
· All ............... All user data – i.e., all User kits, all waves,
all User patterns, all User triggers, and util-
ity settings.
· AllKit ......... All User-kit data
· AllWave ...... All wave data
· AllPattern ... All User-pattern data
· AllTrigger ... All User-trigger data
· Utility ......... Utility settings
Settings
All, AllKit, AllWave, AllPattern,
AllTrigger, Utility
NOTE
· If you select “AllPattern” despite User patterns having not yet
being created, a “No Data” error message will be displayed and
no data will be saved.
· If you select “AllWave” despite all waves still being empty, a “No
Wave Data” error message will be displayed and no data will be
saved.
5
Specify a file type using the Type parameter, and
press the [ENTER] button.
The Name page (UTIL7-1-2) will open. Set a name for
the fi le to be saved.
UTIL7-1-2
Name=[ALL_DATA]
File name
The [<]/[>] buttons can be used to move the fl ashing cur-
sor, and the [-/DEC] and [+/INC] buttons can be used to
scroll through the available characters. File names can be
up to eight characters long.
NOTE
· Any space characters included in fi le names will be automatically
replaced with “_” (i.e., an underscore).
6
When you have set a file name, press the [EN-
TER] button.
You will be asked to confi rm that the data is to be saved.
To proceed, press the [ENTER] button. Alternatively,
you can press the [EXIT] button to return to Step 5 above
without saving.
Save File
Are you sure?
If a fi le of the same name already exists, you will be
asked to confi rm whether it is to be overwritten as shown
below. If you want to set a different fi le name to avoid
overwriting, press the [EXIT] button to return to the
Name page (UTIL7-1-2).
Save File
Overwrite?
7
Press the [ENTER] button to save the file.
The following message will be displayed as the data is
being saved. If you press the [EXIT] button at this time,
the save process will be aborted and the display will
return to the Name page (UTIL7-1-2).
Now saving...
[EXIT] to cancel
CAUTION
• Do not unplug the USB memory device from the USB TO
DEVICE port or turn off either the memory device or the DTX-
MULTI 12 while data is being saved. Failure to observe this
precaution can lead to the memory device or the DTX-MULTI
12 being permanently damaged.
SAVING and LOADING A FILE
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
51
DTX-MULTI 12
When the fi le has been saved, the display will return to
the Save File page (UTIL7-1).
UTIL7-1
Save File
Loading a File
UTIL7-2
Load File
From the Load File page, you can load fi les previously
saved on a USB memory device into the DTX-MULTI
12.
1
Plug the USB memory device containing the
required files into the USB TO DEVICE port on
the side of the DTX-MULTI 12.
2
Navigate to the Load File page (UTIL7-2) and
press the [ENTER] button.
The Type page (UTIL7-2-1) will open.
UTIL7-2-1
Type=All
File type
The Type parameter specifi es the types of fi le to be
loaded.
· All ............... All user data – i.e., all User kits, all waves,
all User patterns, all User triggers, and util-
ity settings.
· AllKit ......... All User-kit data
· Kit .............. A single User kit
· AllWave ...... All wave data
· Wave........... A single wave
· AllPattern ... All User-pattern data
· Pattern ........ A single User pattern
· AllTrigger ... All User-trigger data
· Trigger ........ A single User trigger setup
· Utility ......... Utility settings
Settings
All, AllKit, Kit, AllWave, Wave,
AllPattern, Pattern, AllTrigger,
Trigger, Utility
3
Specify a file type using the Type parameter, and
press the [ENTER] button.
The File page (UTIL7-2-2) will open.
UTIL7-2-2
Name=[ALL_DATA]
File name
Select the fi le to be loaded using the [-/DEC] and
[+/INC] buttons. Only those fi les matching your selec-
tion on the Type page (UTIL7-2-1) will be presented for
loading. If you are loading a single fi le, you will fi rst of
all need to select the All fi le that contains it (for example,
when loading a single drum kit, you fi rst select a fi le
saved with the type “AllKit”). It is not, however, possible
to load a single fi le when an All type has been selected
for loading.
4
When you have selected the file to be loaded,
press the [ENTER] button.
If “All”, “AllKit”, “AllWave”, “AllPattern”, “AllTrig-
ger”, or “Utility” was selected:
The applicable page from Step 8 below will be displayed.
If “Kit”, “Wave”, “Pattern”, or “Trigger” was se-
lected:
The applicable page from Step 5 below will be displayed.
5
Select the required package of data from inside
the selected file.
You can scroll through the available data using the
[-/DEC] and [+/INC] buttons.
If “Kit” was selected:
UTIL7-2-3
U001:MyKit
If “Wave” was selected:
UTIL7-2-3
WV001:MyWave
If “Pattern” was selected:
UTIL7-2-3
U001:MyPtn
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
DTX-MULTI 12
52
If “Trigger” was selected:
UTIL7-2-3
U01:MyTrigger
Settings
Kit: U001 to U200
Wave: WV001 to WV500
Pattern: ♪U001 to ♪U050
Trigger: U01 to U10
6
When you have selected the file to be loaded,
press the [ENTER] button.
7
Select a destination for the data to be loaded.
The [-/DEC] and [+/INC] buttons can be used to select
the number of the User kit, wave, User pattern, or User
trigger to be overwritten with the loaded data.
If “Kit” was selected:
UTIL7-2-4
U001:User Kit
If “Wave” was selected:
UTIL7-2-4
WV001:Empty Wave
If “Pattern” was selected:
UTIL7-2-4
U001:Empty Ptn
If “Trigger” was selected:
UTIL7-2-4
U01:User Trigger
Settings
Kit: U001 to U200
Wave: WV001 to WV500
Pattern: ♪U001 to ♪U050
Trigger: U01 to U10
8
When you have selected the file to be loaded,
press the [ENTER] button.
You will be asked to confi rm that the data is to be loaded.
Load File
Are you sure?
9
To proceed, press the [ENTER] button.
The following message will be displayed as the data is
being loaded.
Now loading...
[EXIT] to cancel
CAUTION
• Do not unplug the USB memory device from the USB TO
DEVICE port or turn off either the memory device or the DTX-
MULTI 12 while data is being loaded. Failure to observe this
precaution can lead to the memory device or the DTX-MULTI
12 being permanently damaged.
When the data has been loaded, the display will return to
the Load File page (UTIL7-2).
UTIL7-2
Load File
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
53
DTX-MULTI 12
ファイルのセーブ＆ロード
ファイルのセーブ（保存）
1
USB 記憶装置を本体の USB TO DEVICE 端子に接
続します。
NOTE
･ USB 記憶装置は、そのままではご使用になれない場合がありま
す。その場合は、フォーマット（初期化）を行なってから使用
してください。（58 ページ参照）
2
[UTILITY] ボタンを押してユーティリティーモード
に入り、[ ＜ ]/[ ＞ ] ボタンを押して“UTIL7 FILE”
を選び、[ENTER] ボタンを押します。
UTIL7
FILE
3
[ ＜ ]/[ ＞ ] ボタンを押して“UTIL7-1 Save File”を
選び、[ENTER] ボタンを押します。
UTIL7-1
Save File
4
[‒/DEC]/[+/INC] ボタンを押して、セーブするファ
イルのタイプを選択します。
UTIL7-1-1
Type=All
ファイルタイプ
･All ............... 全ユーザーデータ（全ユーザーキット、
全ウェーブ、全ユーザーパターン、全
ユーザートリガー、ユーティリティー
データ）
･AllKit .......... 全ユーザーキットデータ
･AllWave ..... 全ウェーブデータ
･AllPattern .. 全ユーザーパターンデータ
･AllTrigger .. 全ユーザートリガーデータ
･Utility ......... ユーティリティーデータ
設定値
All、AllKit、AllWave、AllPattern、
AllTrigger、Utility
NOTE
･ “Type=AllPattern”を選択した際、ユーザーパターンがすべて空
の場合は“No Data”とエラーメッセージが表示され、データを
セーブできません。
･ “Type=AllWave”を選択した際、ウェーブがすべて空の場合は
“No Wave Data”とエラーメッセージが表示され、データをセー
ブできません。
5
ファイルタイプを設定したら、[ENTER] ボタンを
押します。
UTIL7-1-2 Name 画面が表示されます。
UTIL7-1-2
Name=[ALL_DATA]
ファイル名
セーブするファイルのファイル名を設定します。
[ ＜ ]/[ ＞ ] ボタンでカーソル（点滅位置）を移動し、
[‒/DEC]/[+/INC] ボタンを押して文字を設定しま
す。最大 8 文字までの長さでファイル名を設定でき
ます。
NOTE
･ ファイル名に空白（スペース）を含む場合は、自動的に“_”に
置き換えれられます。
6
ファイル名を設定したら、[ENTER] ボタンを押し
ます。
ファイルをセーブする確認画面が表示されます。
セーブする場合は[ENTER]ボタンを押します。セー
ブしない場合は [EXIT] ボタンを押すと、手順 5 の
画面に戻ります。
Save File
Are you sure?
同じファイル名のファイルが存在する場合は、以下
のように上書き保存の確認画面が表示されます。別
のファイル名にする場合は、[EXIT] ボタンを押し
て UTIL7-1-2 Name 画面に戻ります。
Save File
Overwrite?
7
[ENTER] ボタンを押して、セーブを実行します。
セーブ実行中は以下のような画面が表示されま
す。[EXIT] ボ タ ン を 押 す と セ ー ブ は 中 断 さ れ、
UTIL7-1-2 Name 画面に戻ります。
Now saving...
[EXIT] to cancel
注意
・ セーブ実行中は、USB 記憶装置を USB TO DEVICE 端子から
外したり、USB 記憶装置や本体の電源を切らないでください。
楽器本体の故障や USB 記憶装置の故障の原因となります。
セーブが完了すると、UTIL7-1 Save File 画面に戻り
ます。
UTIL7-1
Save File
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
DTX-MULTI 12
54
ファイルのロード（読み込み）
UTIL7-2
Load File
USB 記憶装置などにセーブしておいたファイルを、
本体の記憶域にロード（読み込み）します。
1
本体でセーブしたファイルが保存されている USB
記憶装置を、本体側面の USB TO DEVICE 端子に
差し込みます。
2
UTIL7- 2 Load File 画面で [ENTER] ボタンを押し
ます。
UTIL7-2-1 Type 画面が表示されます。
UTIL7-2-1
Type=All
ファイルタイプ
ロードするファイルのタイプを選択します。
･All ............... 全ユーザーデータ（全ユーザーキット、
全ウェーブ、全ユーザーパターン、全
ユーザートリガー、ユーティリティー
データ）
･AllKit .......... 全ユーザーキットデータ
･Kit .............. 1 ユーザーキットデータ
･AllWave ..... 全ウェーブデータ
･Wave .......... 1 ウェーブデータ
･AllPattern .. 全ユーザーパターンデータ
･Pattern ....... 1 ユーザーパターンデータ
･AllTrigger .. 全ユーザートリガーデータ
･Trigger ...... 1 ユーザートリガーデータ
･Utility ......... ユーティリティーデータ
設定値
All、AllKit、Kit、AllWave、Wave、
AllPattern、Pattern、AllTrigger、
Trigger、Utility
3
ファイルタイプを設定したら、[ENTER] ボタンを
押します。
UTIL7-2-2 File 画面が表示されます。
UTIL7-2-2
Name=[ALL_DATA]
ファイル名
[‒/DEC]/[+/INC] ボタンを押して、ロードするファ
イルを選択します。UTIL7-2-1 で選択したファイル
タイプにより、ロード可能なファイルだけが表示さ
れます。1 ファイルをロードする場合は、そのファ
イルが含まれる All ファイルが表示されます（例 : 1
ユーザーキットの場合は AllKit）。ただし All から 1
ファイルをロードすることはできません。
4
ファイルを選択したら、[ENTER]ボタンを押します。
【All、AllKit、AllWave、AllPattern、AllTrigger、
Utility のファイルを選択した場合】
→手順 8 の画面が表示されます。
【Kit、Wave、Pattern、Trigger のファイルを選択
した場合】
→手順 5 の画面が表示されます。
5
選択したファイルの中から 1 ファイルを選択しま
す。
[‒/DEC]/[+/INC] ボタンを押して、ロードする 1
ファイルを選択します。
● Kit の場合
UTIL7-2-3
U001:MyKit
● Wave の場合
UTIL7-2-3
WV001:MyWave
● Pattern の場合
UTIL7-2-3
U001:MyPtn
● Trigger の場合
UTIL7-2-3
U01:MyTrigger
設定値
Kit の場合 : U001 ～ U200
Wave の場合 : WV001 ～ WV500
Pattern の場合 : ♪U001 ～♪U050
Trigger の場合 : U01 ～ U10
6
ファイルを選択したら、[ENTER]ボタンを押します。
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
55
DTX-MULTI 12
7
選択した 1 ファイルのロード先を選択します。
[‒/DEC]/[+/INC] ボタンを押して、ロード先の番
号（ユーザーキット、ウェーブ、ユーザーパターン、
ユーザートリガー）を選択します。
● Kit の場合
UTIL7-2-4
U001:User Kit
● Wave の場合
UTIL7-2-4
WV001:Empty Wave
● Pattern の場合
UTIL7-2-4
U001:Empty Ptn
● Trigger の場合
UTIL7-2-4
U01:User Trigger
設定値
Kit の場合 : U001 ～ U200
Wave の場合 : WV001 ～ WV500
Pattern の場合 : ♪U001 ～♪U050
Trigger の場合 : U01 ～ U10
8
ファイルを選択したら、[ENTER]ボタンを押します。
ファイルロードの確認画面が表示されます。
Load File
Are you sure?
9
[ENTER] ボタンを押して、ロードを実行します。
ロード実行中は以下のような画面が表示されます。
Now loading...
[EXIT] to cancel
注意
・ ロード実行中は、USB 記憶装置を USB TO DEVICE 端子から
外したり、USB 記憶装置や本体の電源を切らないでください。
楽器本体の故障や USB 記憶装置の故障の原因となります。
ロードが完了すると、UTIL7-2 Load File 画面に戻
ります。
UTIL7-2
Load File
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
DTX-MULTI 12
56
1
Check the version before updating.
q Turn on the power while pressing down the [SHIFT]
button.
w Turn off the power after check the version before
updating in the version checking screen.
Version checking screen
DTX-MULTI 12
Ver: x.xx
2
Start the updater.
Turn on the power while holding down the [
] button.
Update start screen
Update MULTI 12.
Press [ENTER]
• “Press [ENTER].” will be shown and the [ENTER]
LED will fl ash.
• The “8H39OS_.PGM” fi le in the root of the USB de-
vice is the only fi le to be updated.
• If the [ENTER] button is pressed without a USB device
connected, the error message “No media.” will be
shown.
• If the [ENTER] button is pressed when there is no
updater fi le in the USB device, the error message “File
not found.” will be shown.
3
Perform updating.
q Press the [ENTER] button in the updater start screen.
w Wait until the updater complete screen is shown.
e Turn off the power when the updater complete screen
is shown.
Update check screen
Checking File.
DON,T SHUTDOWN!!
Update erase screen
WAVE Erasing.
DON,T SHUTDOWN!!
UPDATING（アップデート）
1
アップデート前のバージョンを確認します。
① [SHIFT] ボタンを押しながら電源 ON します。
② バージョン確認画面にてアップデート前のバー
ジョン確認後、電源を OFF します。
バージョン確認画面
DTX-MULTI 12
Ver: x.xx
2
アップデータを起動します。
[
] ボタンを押しながら電源 ON します。
update start 画面
Update MULTI 12.
Press [ENTER]
・ “Press [ENTER].”と表示され [ENTER] LED が
点滅します。
・ アップデートの対象となるファイルは、USB デ
バイスのルートに置かれた“8H39OS_.PGM”ファ
イルのみです。
・ USB デバイスが接続されていない場合に [EN-
TER] ボタンが押されると、エラーメッセージ
“No media.”を表示します。
・ 接続した USB デバイス内に UPDATER ファイル
が存在しない場合に [ENTER] ボタンが押される
と、エラーメッセージ“File not found.”を表示
します。
3
アップデートを実行します。
① update start 画面で [ENTER] ボタンを押す。
② update complete 画面が表示されるまで待ちま
す。
③ update complete 画面が表示されたら、電源を
OFF します。
update check 画面
Checking File.
DON,T SHUTDOWN!!
update erase 画面
WAVE Erasing.
DON,T SHUTDOWN!!
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
57
DTX-MULTI 12
Update write screen
WAVE Writing.99%
DON,T SHUTDOWN!!
Update complete screen
WAVE Writing.99%
DON,T SHUTDOWN!!
• The [CLICK] LED will fl ash in red to indicate that
updating is being performed.
• Make sure not to turn off the power when performing
check, erase or write. Otherwise, the instrument may be
damaged and can never be started.
• The UPDATER fi le contains three types (blocks) of
data, WAVE, BOOT and PROG (program). Indication
of upper left part of the screen may be different depend-
ing on the block that is being processed in the erase/
write screen.
Indication of processing status
• The indication of “???%” in the end of upper text is
changed to shown the rate of data that has been written
in the write screen.
• Checksum of the updater fi le is calculated in the check
screen. “File Error.” will be shown when the result of
the checksum is not satisfactory. Erase screen will ap-
pear when the result of the checksum screen is satisfac-
tory.
• Data corresponding to the fi le contents in the updater
fi le (fl ash memory sector) will be deleted in the erase
screen. The write screen will appear when the deletion
is completed.
• Data corresponding to the fi le contents in the updater
fi le (fl ash memory sector) will be written in the write
screen.
The erase screen will appear if the updater fi le contains
unprocessed data. Otherwise, the complete screen will
appear.
4
Check the version after updating.
q Turn on the power while pressing down the [SHIFT]
button and check the “version check” screen.
w Turn off the power after checking the updated version
in the version check screen.
update write 画面
WAVE Writing.99%
DON,T SHUTDOWN!!
update complete 画面
Completed.
Reboot MULTI 12.
・ アップデートが行われていることを示すため
[CLICK] LED が赤く点滅します。
・ check/erase/write 実行中に電源を切ると、本機
が二度と起動しなくなる可能性があります。
・ UPDATER ファイルに含まれる内容（ブロック）
は、WAVE/BOOT/PROG (program) の 3 種類あ
ります。erase/write 画面では、実行中ブロック
の内容によって上段左部の表示が変わります。
実行状況の通知について。
・ write 画面では、上段文字列後尾の“???%”の表
示を変化させることで、書き込みの実行状況を
通知します。
・ check 画面では、UPDATER ファイルのチェック
サムを計算します。チェックサムが合わなけれ
ば、“File Error.”を表示します。チェックサム
が合えば、erase 画面に遷移します。
・ erase 画面では、UPDATER ファイルに含まれる
内容に対応する部分（フラッシュメモリのセク
タ）を消去します。消去が終了すると、write 画
面に遷移します。
・ write 画面では、UPDATER ファイルに含まれる
内容に対応する部分（フラッシュメモリのセク
タ）に書き込みを行います。
UPDATER ファイル内に、未実効の内容があれ
ば、erase 画面に遷移します。なければ complete
画面に遷移します。
4
アップデート後のバージョンを確認します。
① [SHIFT] ボタンを押しながら電源 ON して、バー
ジョン確認画面を起動します。
②バージョン確認画面にて、アップデート後のバー
ジョンを確認後、電源を OFF します。
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
DTX-MULTI 12
58
UTIL7-5
Format
Certain types of USB memory device must be formatted
before they can be used with your DTX-MULTI 12. The
correct way to format such a device is as follows.
CAUTION
• All data on the USB memory device will be deleted during
the formatting process. Before formatting a memory device,
therefore, ensure that any important data it contains is backed
up.
NOTE
• In certain cases, USB memory devices formatted on a computer
will not be recognized by the DTX-MULTI 12. Be sure, therefore,
to always use this instrument to format memory devices that will
be used with it.
1
Plug the USB memory device into the USB TO
DEVICE port on the side of the DTX-MULTI 12.
2
Navigate to the Format page (UTIL7-5) and press
the [ENTER] button.
You will be asked to confirm that the USB mem-
ory device is to be formatted.
Format
Are you sure?
3
To proceed, press the [ENTER] button.
The following message will be displayed as the memory
device is being formatted.
Executing...
CAUTION
• When formatting a USB memory device, it must not be
unplugged from the USB TO DEVICE port and the memory
device and the DTX-MULTI 12 must not be turned off. Failure
to observe this precaution can lead to the memory device or
the DTX-MULTI 12 being permanently damaged.
When the formatting process has been completed, the
message “Completed.” will be displayed. Following this,
the display will return to the Format page (UTIL7-5).
UTIL7-5
Format
FORMAT OF USB MEMORY DEVICE（USB 記憶装置のフォーマット（初期化））
UTIL7-5
Format
USB 記憶装置は、そのままではご使用になれない
場合があります。その場合は、以下の手順に従って
フォーマット（初期化）を行なってから使用してく
ださい。
注意
・ フォーマットを実行すると、USB 記憶装置内のすべてのデー
タは消去されます。必要なデータが入っていないことを確認
した上でフォーマットを実行してください。
NOTE
･ コンピューターでフォーマットした USB 記憶装置は、本体では
使用できない場合があります。フォーマットは必ず本体で行なっ
てください。
1
USB 記憶装置を、本体側面の USB TO DEVICE 端
子に差し込みます。
2
UTIL7-5 Format画面で[ENTER]ボタンを押します。
フォーマット実行の確認画面が表示されます。
Format
Are you sure?
3
[ENTER] ボタンを押して、フォーマットを実行し
ます。
フォーマット実行中は以下のような画面が表示さ
れます。
Executing...
注意
・ フォーマット実行中は、USB 記憶装置を USB TO DEVICE 端
子から外したり、USB 記憶装置や本体の電源を切らないでく
ださい。楽器本体の故障や USB 記憶装置の故障の原因となり
ます。
フォーマットが完了すると、“Completed.”と表示
された後、UTIL7-5 Format 画面に戻ります。
UTIL7-5
Format
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
59
DTX-MULTI 12
UTIL8
FACTORY SET
In the FACTORY SET section, you can restore all of the
DTX-MULTI 12’s user data (i.e., all User kits, waves,
User patterns, User triggers, and utility parameters) to
default settings.
CAUTION
• Whenever the instrument is reset in this way, any settings you
have made will be overwritten with the corresponding defaults.
All important user-defi ned data should, therefore, be saved on
a USB memory device in advance.
1
Navigate to the Factory Set page (UTIL8) and
press the [ENTER] button.
You will be asked to confi rm that a Factory Set operation
is to be performed.
FACTORY SET
Are you sure?
2
To proceed, press the [ENTER] button. Alterna-
tively, you can press the [EXIT] button to cancel
the process.
The messages “Executing...” and “Please keep power
on.” will be displayed during the Factory Set process.
Executing...
When the process has been completed, the message
“Completed.” will be displayed. Following this, the
display will return to the Factory Set page (UTIL8).
UTIL8
FACTORY SET
INITIAL FACTORY SETTING（ファクトリーセット）
UTIL8
FACTORY SET
本体内のユーザー設定の全データ（ユーザーキッ
ト、ユーザートリガー、ユーザーパターン、ウェー
ブ、ユーティリティー）を初期化します。
注意
・ ファクトリーセットを実行すると、ユーザー設定のすべての
データが消え、工場出荷時の設定に戻ります。大切なデータは、
実行前に必ず USB 記憶装置などに保存してください。
1
UTIL8 FACTORY SET の画面で [ENTER] ボタンを
押します。
ファクトリーセットの実行を確認する画面が表示
されます。
FACTORY SET
Are you sure?
2
[ENTER] ボタンを押してファクトリーセットを実
行します。
ファクトリーセットを実行しない場合は [EXIT] ボ
タンを押します。
処理中は“Executing...”→“Please keep power on.”
と表示されます。
Executing...
ファクトリーセットが完了すると、“Completed.”
と表示された後、UTIL8 FACTORY SET の画面に戻
ります。
UTIL8
FACTORY SET
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
DTX-MULTI 12
60
DISPLAY MESSAGES
Message
Full meaning
Are you sure?
This message is displayed to confi rm whether or not you wish to proceed with the selected operation.
Choose user pattern.
This message is displayed if you attempt to perform a pattern management task even though a Preset pattern is
currently selected. Select a User pattern to proceed with the operation in question.
Completed.
This message is displayed when loading, saving, formatting, and other similar operations have been completed.
Connecting USB device...
This message is displayed when the instrument is busy mounting a USB memory device.
Copy protected.
This message is displayed if operations such as wave editing cannot be performed due to the digital audio
source being copy protected.
Executing...
This message is displayed while the instrument is busy performing formatting or another similar management
task. Please wait until the operation is completed.
File already exists.
This message is displayed if a fi le with the same name as the one you are about to save already exists.
File not found.
This message is displayed if no fi le of the selected type exists.
Illegal fi le.
This message is displayed if the fi le selected for loading is unsuitable either for use with the instrument or for
the current setting area.
Illegal fi le name.
This message is displayed if the specifi ed fi le name is not valid.
Illegal format.
This message is displayed if the standard MIDI fi le (SMF) you are attempting to import is of Format 1. Please
select an SMF of Format 0 to proceed.
Illegal selection.
This message is displayed if an operation cannot be performed in accordance with the settings made.
Illegal wave data.
This message is displayed if the audio fi le you are attempting to import is of an unsupported format.
Incompatible USB device.
This message is displayed if an unsupported USB device is plugged into the instrument’s USB TO DEVICE
port.
Invalid USB device.
This message is displayed if the plugged-in USB memory device is not usable in its current condition. As long
as the device contains no irreplaceable data, it should be formatted to make it usable.
MIDI buffer full.
This message is displayed if the amount of MIDI data received is too large to process.
MIDI data error.
This message is displayed if an error occurs while receiving MIDI data.
No data.
This message is displayed if you are attempting to perform a pattern management task even though the selected
pattern contains no data.
No response from USB device.
This message is displayed if the plugged-in USB memory device fails to respond.
No wave data.
This message is displayed to you are attempting to perform a wave management task even though no wave data
exists.
No unused MIDI note.
This message is displayed upon execution of a copy-pad operation if no unused MIDI notes are available.
Now importing...[EXIT] to cancel.
This message is displayed while the instrument is busy importing wave data.
Now loading...[EXIT] to cancel.
This message is displayed while the instrument is busy loading a fi le.
Now recording...
This message is displayed while the instrument is busy recording a pattern.
Now saving...[EXIT] to cancel.
This message is displayed while the instrument is busy saving a fi le.
Now working...
This message is displayed while the instrument is tidying up after importing a wave or after you press the [EXIT]
button to cancel a load or save operation.
Overwrite?
This message is displayed when saving fi les to confi rm whether or not you wish to overwrite a fi le of the same
name already present on the USB memory device.
Pattern stored.
This message is displayed to confi rm that the selected pattern has been successfully stored.
Please keep power on.
This message is displayed while the instrument is busy writing data to its fl ash ROM. The instrument should
never be turned off while in this state. If this precaution is not observed, user data may be lost or the internal
system may be damaged, rendering the instrument unable to startup normally when it is next turned on.
Please stop sequencer.
This message is displayed to remind you to stop pattern playback before performing the selected operation.
Read only fi le.
This message is displayed if you are attempting to perform a fi le operation using a read-only fi le.
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
61
DTX-MULTI 12
Message
Full meaning
Sample is protected.
This message is displayed if the selected audio fi le is write protected and cannot be overwritten.
Sample is too long.
This message is displayed if the audio fi le is too long to be loaded.
Sample is too short.
This message is displayed if the audio fi le is too short to be loaded.
Seq data is not empty.
This message is displayed upon activating Record Mode if no empty patterns are available for recording.
Seq memory full.
This message is displayed if the instrument’s internal memory for sequence data is full, making it impossible to
perform record new patterns, perform associated management tasks, or load data from a USB memory device.
To free up some of this sequence memory, delete unneeded User patterns.
System memory crashed.
This message is displayed if a problem occurred while writing data to the instrument’s internal fl ash ROM.
USB connection terminated.
This message is displayed if connection with a USB memory device was lost due to the occurrence of an abnor-
mal electric current. Unplug the USB memory device and press the [ENTER] button to return.
USB device full.
This message is displayed if a USB-memory device is full and no more fi les can be saved on it. In such a case,
use a new USB memory device or make space by erasing unwanted data from the current device.
USB device not ready.
This message is displayed if a USB memory device has not been correctly plugged into the instrument.
USB device read/write error.
This message is displayed if an error occurred during the exchange of data with a USB memory device.
USB device write protected.
This message is displayed if the USB memory device is write protected or if you are attempting to save data on
a read-only device such as a CD drive.
Excessive demand for USB power. This message is displayed if the current being drawn by the USB memory device exceeds the level supported
by the instrument.
USB transmission error.
This message is displayed if an error occurred during communication with the USB memory device.
Wave memory full.
This message is displayed if the instrument’s wave memory is full, preventing operations such as the importing
and loading of data.
Wave stored.
This message is displayed to confi rm that the selected wave has been successfully stored.
Utility stored.
This message is displayed to confi rm that utility settings have been successfully stored.
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
DTX-MULTI 12
62
メッセージリスト
メッセージ
説 明
Are you sure?
[YES]/[NO] 各操作を実行したときの、確認を求める表示です。
Choose user pattern.
プリセットパターンを選択している状態で、パターンジョブをしようとしたときに表示されます。ユー
ザーパターンを選択してから、パターンジョブを行なってください。
Completed.
ロード、セーブ、フォーマット、ジョブなどの実行が完了したときに表示されます。
Connecting USB device...
USB 記憶装置を接続中です。
Copy protected.
著作権保護されているデジタルオーディオソースのため、ウェーブ編集などができません。
Executing...
フォーマット中や、ジョブの実行中に表示されます。そのままお待ちください。
File already exists.
同じ名前のファイルがすでに存在しています。
File not found.
選択したタイプのファイルがありません。
Illegal fi le.
ロードのとき、目的のファイルが本体では扱えない、または現在のモードではロードできない場合に
表示されます。
Illegal fi le name.
ファイル名が無効の場合表示されます。
Illegal format.
フォーマット 1 のスタンダード MIDI ファイル（SMF）をインポートすると表示されます。フォーマッ
ト 0 の SMF を選んでください。
Illegal selection.
ファイルモードで選択された内容で実行することができません。
Illegal wave data.
本体がサポートしていないウェーブファイルを扱おうとした場合に表示されます。
Incompatible USB device.
本体では使用できない USB 機器が、USB TO DEVICE 端子に接続されると表示されます。
Invalid USB device.
USB 記憶装置が不良です。フォーマットを実行してやりなおしてください。
MIDI buffer full.
一度に大量の MIDI データを受信したので処理できませんでした。
MIDI data error.
MIDI データを受信中にエラーが生じました。
No data.
パターンジョブを実行する際、選択したパターンにデータが無くジョブが無効な場合に表示されます。
No response from USB device.
USB 記憶装置から応答がありません。
No wave data.
ウェーブに関するジョブ実行時に、対象となるウェーブが存在しない場合に表示されます。
No unused MIDI note.
キットのコピーパッドジョブ実行時に、使用されていない MIDI ノートが存在しない場合に表示され
ます。
Now importing...[EXIT] to cancel. ウェーブのインポート中に表示されます。
Now loading...[EXIT] to cancel.
ファイルロード中に表示されます。
Now recording...
パターン録音中に表示されます。
Now saving...[EXIT] to cancel.
ファイルセーブ中に表示されます。
Now working...
ウェーブのインポート終了時や、ロード / セーブ実行を [EXIT] ボタンで中止したときの、後処理実
行中に表示されます。
Overwrite?
ファイルをセーブする際、USB 記憶装置内に同名のファイルがある場合に表示されます。
Pattern stored.
選択されているパターンがストア（保存）されました。
Please keep power on.
フラッシュ ROM へのデータの書き込み中です。表示中は絶対に電源を切らないでください。表示中
に電源を切ると、ユーザーデータが失なわれたり、システムが壊れて次に電源を入れたときに正常に
立ち上がらなくなるおそれがあります。
Please stop sequencer.
シーケンサー（パターン） を停止してから操作してください。
Read only fi le.
読み取り専用のファイルを選択しファイル操作を実行すると表示されます。
Sample is protected.
サンプルにプロテクトがかかっているため、書き換えができません。
Sample is too long.
サンプルが長すぎて読み込めません。
Sample is too short.
サンプルが短すぎて読み込めません。
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
63
DTX-MULTI 12
メッセージ
説 明
Seq data is not empty.
録音モードへ入る際、空のパターンが無い場合に表示されます。
Seq memory full.
シーケンサー用の内部メモリーが一杯で、レコーディングやジョブの実行、USB 記憶装置からのデー
タのロードができない場合に表示されます。
不要なユーザーパターンを消去してから、操作をやりなおしてください。
System memory crashed.
フラッシュ ROM へのデータ書き込みに失敗した場合に表示されます。
USB connection terminated.
USB 記憶装置に異常な電流が流れたので接続を遮断しました。接続している USB 記憶装置を外した
上で [ENTER] ボタンを押してください。
USB device full.
USB 記憶装置の容量が一杯でファイルがセーブできないときに表示されます。新しい USB 記憶装置
を用意するか、不要なファイルを消去してから操作をやりなおしてください。
USB device not ready.
USB 記憶装置が本体に正しくセットされていない場合に表示されます。
USB device read/write error.
USB 記憶装置へのリード / ライト中にエラーが発生しました。
USB device write protected.
USB 記憶装置が書込み禁止状態になっている、または、CD-ROM ドライブなどへの書き込みを行な
おうとした場合に表示されます。
Excessive demand for USB
power.
USB 記憶装置の消費電力が規定値を超えています。
USB transmission error.
USB 記憶装置との通信中にエラーが発生しました。
Wave memory full.
ウェーブ用のメモリーが一杯で、インポートやジョブ、ロードなどが実行できない場合に表示されま
す。
Wave stored.
選択されているウェーブがストア（保存）されました。
Utility stored.
ユーティリティモードでの設定がストア（保存） されました。
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
DTX-MULTI 12
64
BOOT SEQUENCE
LCD backlight is turned on
without any message
Damaged
Not damaged
Indicating opening screen
Indicates Top screen
(KIT mode appears)
No message appears on the screen
Initializing LCDC
Initializing USB Host
Initialization of devices
(USB Function, MIDI, ...)
Executing Factory Set
Flash ROM Program area
is copied to SDRAM
Normal mode program is started
Initialization of sound generator part
Initializing CPU
Canceling CPU RESET
Turns on power
Boot sequence
CPU RESET signal
(L→H)
Starts accessing to the
SDRAM (CS check)
Canceling analog mute
Canceling DAC Mute
������
����������������
����
����������������
Flash ROM parameter area is
copied to SDRAM
Checking for
parameter damage
(judgment is based on if
damaged data exists in
flash ROM)
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
65
DTX-MULTI 12
起動シーケンス
LCDバックライト点灯、表示無し
破壊有り
破壊無し
オープニング画面表示
TOP画面表示
（表示される画面はKIT｠mode）
画面表示無し
LCDC初期化
USB｠Host 初期化
各デバイス初期化
（USB Function, MIDI, ...）
通常モードProgram開始
音源部初期化
Factory Set実行
Flash｠ROM Program
領域をSDRAMへコピー
Flash｠ROMパラメータ
領域をSDRAMへコピー
CPU初期化
CPU RESET解除
電源ON
起動シーケンス
パラメータ破壊判断
（Flash ROM上の破壊有無判断
データを使用）
アナログMute解除
DAC Mute解除
SDRAMのアクセス
開始（CS確認）
CPU｠RESET信号
（L→H）
������
����������������
����
����������������
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
WARNING
Components having special characteristics are marked
and must be replaced with parts having
specifi cation equal to those originally installed.
• The numbers “QTY” show quantities for each unit.
• The parts with “--” in “PART NO.” are not available as spare parts.
• This mark “ } ” in the REMARKS column means these parts are interchangeable.
• The second letter of the shaded (
) part number is O, not zero.
• The second letter of the shaded (
) part number is I, not one.
• 部品価格ランクは、変更になることがあります。
• QTY 欄に記されている数字は、各ユニット当たりの使用個数です。
• PART NO. が“--”の部品は、サービス用部品として準備されておりません。
• REMARKS 欄の「 } 」マークの部品は、併用部品です。
• 網掛けの付いた PART NO. の 2 番目の文字は「ゼロ」ではなく、「オー」です。
• 網掛けの付いた PART NO. の 2 番目の文字は「イチ」ではなく、「アイ」です。
Notes : DESTINATION ABBREVIATIONS
A : Australian model
B : British model
C : Canadian model
D : German model
E : European model
F : French model
H : North European model
I : Indonesian model
J : Japanese model
K : Korean model
M : South African model
O : Chinese model
Q : South-east Asia model
T : Taiwan model
U : U.S.A. model
V : General export model (110V)
W: General export model (220V)
N,X: General export model
Y : Export model
印の部品は、安全を維持するために重要な部品です。交換する場合は、安全のために必ず指定の部品を
ご使用ください。
CONTENTS（目次）
OVERALL ASSEMBLY（総組立） ..................................... 2
FRONT CASE ASSEMBLY（フロント Ass'y） ................. 5
PAD UNIT F（パッドユニット F） .................................... 6
PAD UNIT R（パッドユニット R） ................................... 7
PAD ASSEMBLY（パッド組立品） ................................... 8
ELECTRICAL PARTS（電気部品） ............................. 9–19
OPTION（別売品） .......................................................... 20
PARTS LIST
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
DTXM12
2
OVERALL ASSEMBLY（総組立）
100
110
170
120 x4
130 x3
130 x5
130 x4
150 x2
150 x2
150
250
250
x2
150 x2
160 x4
160 x3
160 x3
160 x3
140
270
270
x4
10
20
50
60
70
30
40
10a
10b
80
90
JK SHEET
ASSEMBLY
FRONT CASE ASSEMBLY:
See page 5
（フロントAss’y）
PAD UNIT F:
See page 6
（パッドユニットF）
PAD UNIT R: See page 7
（パッドユニットR）
BOTTOM CASE ASSEMBLY
（ボトムケースAss’y）
（JKシート
Ass’y）
180
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
DTXM12
3
should be lower than the boss.
（ がボスよりも低いこと）
50
60
60
80
80
220
270
260
260
260
210
230
230
230
230
230
270
JK10
JK20
JK30 x5
JK40
JK50
JK60
x2
BOSS
（ボス）
240
190
200
JK SHEET ASSEMBLY（JKシートAss’y）
80
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
4
DTXM12
OVERALL ASSEMBLY
総
組
立
DTXM12
--
OVERALL ASSEMBLY
総
組
立
(WR54380)
*
10
WR489900
BOTTOM CASE ASSEMBLY
ボトムケースＡｓｓ’ｙ
10a
--
SHEET SHIELD
シ
ー
ト
シ
ー
ル
ド
(WR48710)
10b
--
INSERT NUT M5
5X9.5 UD-45001
イ ン サ ー ト ナ ッ ト Ｍ ５
(WR84680)
4
20
--
FRONT CASE ASSEMBLY
フ ロ ン ト Ａ ｓ ｓ ’ ｙ
(WR84650)
30
--
PAD UNIT F
パ ッ ド ユ ニ ッ ト Ｆ
(WQ92970)
40
--
PAD UNIT R
パ ッ ド ユ ニ ッ ト Ｒ
(WR84200)
*
50
WQ704100
CIRCUIT BOARD
DM
Ｄ
Ｍ
シ
ー
ト
60
--
SHIELD DM
シ
ー
ル
ド
Ｄ
Ｍ
(WR24810)
*
70
WJ029500
EARTH PLATE
ア
ー
ス
金
具
80
--
JK SHEET ASSEMBLY
Ｊ Ｋ シ ー ト Ａ ｓ ｓ ’ ｙ
(WR84670)
90
VU43240R
KNOB V,BLACK
Ｖ
ツ
マ
ミ
MASTER VOLUME
01
100
VG01660R
COLUMN,DC CORD
WT11
Ｄ Ｃ コ ー ド コ ラ ム
01
110
CB825380
PUSH BUTTON
プ
ッ
シ
ュ
ボ
タ
ン
STANDBY/ON
03
*
120
WR487700
LEG
レ
ッ
グ
4
130
WE774301
BIND HEAD TAPPING SCREW-B
3.0X8 MFZN2W3
Ｂ タ イ ト ＋ Ｂ Ｉ Ｎ Ｄ
12
01
140
WE877900
BIND HEAD TAPPING SCREW-S
3.0X6 MFZN2W3
Ｓ タ イ ト ＋ Ｂ Ｉ Ｎ Ｄ
4
01
150
WE87780R
BIND HEAD TAPPING SCREW-S
3.0X6 MFZN2B3
Ｓ タ イ ト ＋ Ｂ Ｉ Ｎ Ｄ
8
01
160
WE878300
BIND HEAD SCREW
3.0X6 MFZN2B3
小 ネ ジ ＋ Ｂ Ｉ Ｎ Ｄ
13
01
170
WE99810R
BIND HEAD TAPPING SCREW-B
3.0X12 MFZN2B3
Ｂ タ イ ト ＋ Ｂ Ｉ Ｎ Ｄ
01
*
180
WR846600
GASKET
L20
ガ
ス
ケ
ッ
ト
2
*
190
WR247600
FFC CABLE
17P-55
Ｆ
Ｆ
Ｃ
ケ
ー
ブ
ル
*
200
WR247700
FFC CABLE
37P-55
Ｆ
Ｆ
Ｃ
ケ
ー
ブ
ル
*
210
WR247500
FFC CABLE
26P-160
Ｆ
Ｆ
Ｃ
ケ
ー
ブ
ル
220
--
CONNECTOR ASSEMBLY
PH 16P-100
Ｐ
Ｈ
束
線
(WD34200)
230
--
CONNECTOR ASSEMBLY
DM-JK 10P-180
Ｄ
Ｍ
－
Ｊ
Ｋ
束
線
(WR86350)
240
--
CONNECTOR ASSEMBLY
JK-VR 8P-200
Ｊ
Ｋ
－
Ｖ
Ｒ
束
線
(WR86360)
*
250
WR854100
LOGO SHEET
J
ロ ゴ シ ー ト 印 刷 上 り
2
260
--
WIRING TAPE 14
束
線
テ
ー
プ
１
４
(WT48570)
2
270
CB836200
CORD CLAMPER
S-70B-E
束
線
止
め
2
02
--
JK SHEET ASSEMBLY
Ｊ Ｋ シ ー ト Ａ ｓ ｓ ’ ｙ
(WR84670)
*
JK10
WQ704200
CIRCUIT BOARD
JK
Ｊ
Ｋ
シ
ー
ト
JK20
--
SHIELD JK
1.0
シ
ー
ル
ド
Ｊ
Ｋ
(WQ67830)
JK30
VI54900R
ANGLE BRACKET,U
MET41-0191
Ｕ
字
金
具
5
01
JK40
WE98740R
BIND HEAD TAPPING SCREW-B
3.0X12 MFZN2W3
Ｂ タ イ ト ＋ Ｂ Ｉ Ｎ Ｄ
2
01
*
JK50
WT944000
DC ANGLE
Ｄ
Ｃ
ア
ン
グ
ル
JK60
WE877900
BIND HEAD TAPPING SCREW-S
3.0X6 MFZN2W3
Ｓ タ イ ト ＋ Ｂ Ｉ Ｎ Ｄ
01
ACCESSORIES
付
属
品
V8029000
AC ADAPTER
PA-5D J
Ａ
Ｃ
ア
ダ
プ
タ
ー
J
99
WK014700
AC ADAPTER
PA-150U U
Ａ
Ｃ
ア
ダ
プ
タ
ー
U,C
08
V802920R
AC ADAPTER
PA-5D E
Ａ
Ｃ
ア
ダ
プ
タ
ー
E
08
*
WR527000
AC ADAPTER
PA-150A E
Ａ
Ｃ
ア
ダ
プ
タ
ー
E
V802930R
AC ADAPTER
PA-5D GBR
Ａ
Ｃ
ア
ダ
プ
タ
ー
B
09
WR527100
AC ADAPTER
PA-150A B
Ａ
Ｃ
ア
ダ
プ
タ
ー
B
WF32490R
AC ADAPTER
PA-5D CHN
Ａ
Ｃ
ア
ダ
プ
タ
ー
O
08
X8515B00
OPTICAL DISK
DVDROM 12cm
Ｄ
Ｖ
Ｄ
－
Ｒ
Ｏ
Ｍ
05
*
X8515C00
OPTICAL DISK
DVDROM 12cm
Ｄ
Ｖ
Ｄ
－
Ｒ
Ｏ
Ｍ
REF NO.
PART NO.
DESCRIPTION
部
品
名
REMARKS
QTY
RANK
*: New Parts
RANK: Japan only
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
DTXM12
5
FRONT CASE ASSEMBLY
フ ロ ン ト Ａ ｓ ｓ ’ ｙ
DTXM12
--
FRONT CASE ASSEMBLY
フ ロ ン ト Ａ ｓ ｓ ’ ｙ
(WR84650)
*
10
WR242700
FRONT CASE
フ ロ ン ト ケ ー ス 印 刷 品
*
20
WR081200
PN SWITCH
パ ネ ル ス イ ッ チ 印 刷 品
*
30
WQ704300
CIRCUIT BOARD
PN
Ｐ
Ｎ
シ
ー
ト
*
40
WT532500
LCD MODULE
CMS2N0318-E
Ｌ Ｃ Ｄ モ ジ ュ ー ル
*
50
WQ704400
CIRCUIT BOARD
VR
Ｖ
Ｒ
シ
ー
ト
60
--
SHIELD PN
シ
ー
ル
ド
Ｐ
Ｎ
(WQ67840)
*
70
WR082200
LCD PLATE
Ｌ Ｃ Ｄ プ レ ー ト 印 刷 品
80
WE774301
BIND HEAD TAPPING SCREW-B
3.0X8 MFZN2W3
Ｂ タ イ ト ＋ Ｂ Ｉ Ｎ Ｄ
7
01
90
WF741100
BIND HEAD TAPPING SCREW-B
2.6X10 MFZN2W3
Ｂ タ イ ト ＋ Ｂ Ｉ Ｎ Ｄ
4
01
FRONT CASE ASSEMBLY（フロント Ass'y）
10
70
20
40
60
50
30
80
80
x3
90 x4
80 x3
REF NO.
PART NO.
DESCRIPTION
部
品
名
REMARKS
QTY
RANK
*: New Parts
RANK: Japan only
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
DTXM12
6
PAD UNIT F（パッドユニット F）
PAD UNIT F
パ ッ ド ユ ニ ッ ト Ｆ
DTXM12
--
PAD UNIT F
パ ッ ド ユ ニ ッ ト Ｆ
(WQ92970)
10
--
PAD SUPPORT PLATE F
パ
ッ
ド
支
板
Ｆ
(WQ67800)
20
--
PAD ASSEMBLY
パ
ッ
ド
組
立
品
(WQ67630)
30
CB836200
CORD CLAMPER
S-70B-E
束
線
止
め
2
02
40
WE877900
BIND HEAD TAPPING SCREW-S
3.0X6 MFZN2W3
Ｓ タ イ ト ＋ Ｂ Ｉ Ｎ Ｄ
2
01
50
WF76550R
PW HEAD TAPPING SCREW-P
3.0X10-10 MFZN2W3
Ｐ タ イ ト ＋ Ｐ Ｗ Ｈ
10
01
60
--
WIRING TAPE 16
束
線
テ
ー
プ
１
６
(WR77790)
70
--
FELT
340X10
フ
ェ
ル
ト
(WR48790)
*
80
WR989000
PROTECTION TAPE
30X20
束
線
保
護
テ
ー
プ
3
10
80
80
80
30
30
40
40
70
20
50
50
60
50
50
50
50
（断面図A ‒ A）
A
A
PAD ASSEMBLY: See page 8
（パッド組立品）
REF NO.
PART NO.
DESCRIPTION
部
品
名
REMARKS
QTY
RANK
*: New Parts
RANK: Japan only
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
DTXM12
7
PAD UNIT R
パ ッ ド ユ ニ ッ ト Ｒ
DTXM12
--
PAD UNIT R
パ ッ ド ユ ニ ッ ト Ｒ
(WR84200)
10
--
PAD SUPPORT PLATE R
パ
ッ
ド
支
板
Ｒ
(WR48810)
20
--
PAD ASSEMBLY
パ
ッ
ド
組
立
品
(WQ67630)
30
CB836200
CORD CLAMPER
S-70B-E
束
線
止
め
3
02
40
WE877900
BIND HEAD TAPPING SCREW-S
3.0X6 MFZN2W3
Ｓ タ イ ト ＋ Ｂ Ｉ Ｎ Ｄ
3
01
50
WF76550R
PW HEAD TAPPING SCREW-P
3.0X10-10 MFZN2W3
Ｐ タ イ ト ＋ Ｐ Ｗ Ｈ
10
01
60
--
WIRING TAPE 12
束
線
テ
ー
プ
１
２
(WR77780)
2
*
80
WR989000
PROTECTION TAPE
30X20
束
線
保
護
テ
ー
プ
3
90
--
ADHEDIVE TAPE
FILAMENT 12X50M
粘
着
テ
ー
プ
(WX41580)
10
80
80
80
30
30
40
30
40
50
50
90
60
50
50
50
50
B
B
20 PAD ASSEMBLY: See page 8
（パッド組立品）
（断面図B ‒ B）
PAD UNIT R（パッドユニット R）
REF NO.
PART NO.
DESCRIPTION
部
品
名
REMARKS
QTY
RANK
*: New Parts
RANK: Japan only
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
DTXM12
8
PAD ASSEMBLY
パ
ッ
ド
組
立
品
DTXM12
--
PAD ASSEMBLY
パ
ッ
ド
組
立
品
(WQ67630)
*
10
WQ676400
RUBBER PAD
ラ
バ
ー
パ
ッ
ド
*
20
WQ676500
PAD BODY
パ
ッ
ド
ボ
デ
ィ
*
30
WQ676600
PAD SHEET SWITCH
パ ッ ド シ ー ト Ｓ Ｗ
*
40
WQ676700
INNER PAD
LE-20
イ
ン
ナ
ー
パ
ッ
ド
*
50
WR793300
SENSOR UNIT ST
セ ン サ ユ ニ ッ ト Ｓ Ｔ
2
50a
--
CONNECTOR ASSEMBLY
PAD-S PH2P-F
Ｐ
Ａ
Ｄ
－
Ｓ
束
線
(WR06500)
50b
--
PIEZO TAPE
ピ
エ
ゾ
テ
ー
プ
(WS10560)
50c
--
SENSOR TAPE
H-32 T=1.5
セ
ン
サ
テ
ー
プ
(WQ67680)
*
60
WR793400
SENSOR UNIT CT
セ ン サ ユ ニ ッ ト Ｃ Ｔ
60a
--
CONNECTOR ASSEMBLY
PAD-C PH2P-F
Ｐ
Ａ
Ｄ
－
Ｃ
束
線
(WR13430)
60b
--
PIEZO TAPE
ピ
エ
ゾ
テ
ー
プ
(WS10560)
60c
--
SENSOR TAPE
H-32 T=1.5
セ
ン
サ
テ
ー
プ
(WQ67680)
20
50b
60b
50a
60a
50c
60c
10
40
30
50 SENSOR UNIT ST
（センサユニットST）
SENSOR UNIT ST
（センサユニットST）
SENSOR UNIT CT
（センサユニットCT）
60 SENSOR UNIT CT
（センサユニットCT）
50 SENSOR UNIT ST
（センサユニットST）
50
60
PAD ASSEMBLY（パッド組立品）
REF NO.
PART NO.
DESCRIPTION
部
品
名
REMARKS
QTY
RANK
*: New Parts
RANK: Japan only
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
9
DTXM12
ELECTRICAL PARTS（電気部品）
DM
ELECTRICAL PARTS
電
気
部
品
DTXM12
*
WQ704100
CIRCUIT BOARD
DM
Ｄ
Ｍ
シ
ー
ト
(WR84750)(YA414B0)
*
WQ704200
CIRCUIT BOARD
JK
Ｊ
Ｋ
シ
ー
ト
(WR84760)(YA415C0)
*
WQ704400
CIRCUIT BOARD
VR
Ｖ
Ｒ
シ
ー
ト
(WR84760)(YA415C0)
*
WQ704300
CIRCUIT BOARD
PN
Ｐ
Ｎ
シ
ー
ト
(WR84770)(YA416C0)
*
WQ704100
CIRCUIT BOARD
DM
Ｄ
Ｍ
シ
ー
ト
(WR84750)(YA414B0)
C34
US625100
CERAMIC CAPACITOR (CHIP)
0.100 10V K RECT.
チ ッ プ セ ラ（ Ｂ Ｊ ）
01
C36
US661470
CERAMIC CAPACITOR (CHIP)
47P 50V J RECT.
チ ッ プ セ ラ（ Ｃ Ｈ ）
01
C40
WG888300
MONOLITHIC CERAMIC CAP (CHIP)
10.0 6.3V K TP
チ ッ プ 積 層 セ ラ コ ン
01
C41
US662470
CERAMIC CAPACITOR (CHIP)
470P 50V K RECT.
チ ッ プ セ ラ（ Ｂ ）
01
C42
US634100
CERAMIC CAPACITOR (CHIP)
0.010 16V K RECT.
チ ッ プ セ ラ（ Ｂ ）
01
C44
US634100
CERAMIC CAPACITOR (CHIP)
0.010 16V K RECT.
チ ッ プ セ ラ（ Ｂ ）
01
-46
US634100
CERAMIC CAPACITOR (CHIP)
0.010 16V K RECT.
チ ッ プ セ ラ（ Ｂ ）
01
C48
US634100
CERAMIC CAPACITOR (CHIP)
0.010 16V K RECT.
チ ッ プ セ ラ（ Ｂ ）
01
C55
US625100
CERAMIC CAPACITOR (CHIP)
0.100 10V K RECT.
チ ッ プ セ ラ（ Ｂ Ｊ ）
01
-84
US625100
CERAMIC CAPACITOR (CHIP)
0.100 10V K RECT.
チ ッ プ セ ラ（ Ｂ Ｊ ）
01
C91
US625100
CERAMIC CAPACITOR (CHIP)
0.100 10V K RECT.
チ ッ プ セ ラ（ Ｂ Ｊ ）
01
-98
US625100
CERAMIC CAPACITOR (CHIP)
0.100 10V K RECT.
チ ッ プ セ ラ（ Ｂ Ｊ ）
01
C102
US634100
CERAMIC CAPACITOR (CHIP)
0.010 16V K RECT.
チ ッ プ セ ラ（ Ｂ ）
01
C103
US663100
CERAMIC CAPACITOR (CHIP)
1000P 50V K RECT.
チ ッ プ セ ラ（ Ｂ ）
01
C104
US663100
CERAMIC CAPACITOR (CHIP)
1000P 50V K RECT.
チ ッ プ セ ラ（ Ｂ ）
01
C106
US663100
CERAMIC CAPACITOR (CHIP)
1000P 50V K RECT.
チ ッ プ セ ラ（ Ｂ ）
01
C107
US663100
CERAMIC CAPACITOR (CHIP)
1000P 50V K RECT.
チ ッ プ セ ラ（ Ｂ ）
01
C109
US634100
CERAMIC CAPACITOR (CHIP)
0.010 16V K RECT.
チ ッ プ セ ラ（ Ｂ ）
01
C110
US634100
CERAMIC CAPACITOR (CHIP)
0.010 16V K RECT.
チ ッ プ セ ラ（ Ｂ ）
01
C113
US634100
CERAMIC CAPACITOR (CHIP)
0.010 16V K RECT.
チ ッ プ セ ラ（ Ｂ ）
01
C114
US634100
CERAMIC CAPACITOR (CHIP)
0.010 16V K RECT.
チ ッ プ セ ラ（ Ｂ ）
01
C115
US661470
CERAMIC CAPACITOR (CHIP)
47P 50V J RECT.
チ ッ プ セ ラ（ Ｃ Ｈ ）
01
-122
US661470
CERAMIC CAPACITOR (CHIP)
47P 50V J RECT.
チ ッ プ セ ラ（ Ｃ Ｈ ）
01
C128
US663100
CERAMIC CAPACITOR (CHIP)
1000P 50V K RECT.
チ ッ プ セ ラ（ Ｂ ）
01
C131
US634100
CERAMIC CAPACITOR (CHIP)
0.010 16V K RECT.
チ ッ プ セ ラ（ Ｂ ）
01
C132
US634100
CERAMIC CAPACITOR (CHIP)
0.010 16V K RECT.
チ ッ プ セ ラ（ Ｂ ）
01
C140
US625100
CERAMIC CAPACITOR (CHIP)
0.100 10V K RECT.
チ ッ プ セ ラ（ Ｂ Ｊ ）
01
C147
US634100
CERAMIC CAPACITOR (CHIP)
0.010 16V K RECT.
チ ッ プ セ ラ（ Ｂ ）
01
C152
US661470
CERAMIC CAPACITOR (CHIP)
47P 50V J RECT.
チ ッ プ セ ラ（ Ｃ Ｈ ）
01
-158
US661470
CERAMIC CAPACITOR (CHIP)
47P 50V J RECT.
チ ッ プ セ ラ（ Ｃ Ｈ ）
01
C160
US625100
CERAMIC CAPACITOR (CHIP)
0.100 10V K RECT.
チ ッ プ セ ラ（ Ｂ Ｊ ）
01
C165
US663100
CERAMIC CAPACITOR (CHIP)
1000P 50V K RECT.
チ ッ プ セ ラ（ Ｂ ）
01
-172
US663100
CERAMIC CAPACITOR (CHIP)
1000P 50V K RECT.
チ ッ プ セ ラ（ Ｂ ）
01
C306
US625100
CERAMIC CAPACITOR (CHIP)
0.100 10V K RECT.
チ ッ プ セ ラ（ Ｂ Ｊ ）
01
-313
US625100
CERAMIC CAPACITOR (CHIP)
0.100 10V K RECT.
チ ッ プ セ ラ（ Ｂ Ｊ ）
01
CN9
V6802600
CONNECTOR
USB 4P SE
Ｕ
Ｓ
Ｂ
ジ
ャ
ッ
ク
USB TO HOST
02
CN10
WA245700
CONNECTOR
YKF45 4P SE
Ｕ Ｓ Ｂ コ ネ ク タ
USB TO DEVICE
02
CN10
WK450700
CONNECTOR
YKF45-0033N 4P SE
Ｕ Ｓ Ｂ コ ネ ク タ
02
D1
VS20110R
DIODE
D1F60 1A 600V TP
チ ッ プ ダ イ オ ー ド
01
D3
VS20110R
DIODE
D1F60 1A 600V TP
チ ッ プ ダ イ オ ー ド
01
DA1
V9424900
DIODE ARRAY
1SS372 TE85L
ダ イ オ ー ド ア レ イ
01
-4
V9424900
DIODE ARRAY
1SS372 TE85L
ダ イ オ ー ド ア レ イ
01
IC5
X6688A0R
IC
SN74LV14APWR
Ｉ
Ｃ
INVERTER
01
IC6
X4374A0R
IC
S-80136ANMC-JCVT2G
Ｉ
Ｃ
SYSTEM RESET
01
IC9
X0176C00
IC
W9864G2GH-7
Ｉ
Ｃ
SDRAM 64M
06
*
IC11
YA823100
IC
MR26V25602L-10JTA0
Ｉ
Ｃ
P2ROM 256M
*
IC11
YC432A00
IC
S29GL256P90TFCR20
Ｉ
Ｃ
*
IC13
YA425A00
IC
S29GL512P10TFCR20
Ｉ
Ｃ
FLASH ROM 512M
IC14
X0661A00
IC
AK4382AVT
Ｉ
Ｃ
DAC
07
IC15
X0661A00
IC
AK4382AVT
Ｉ
Ｃ
DAC
07
IC17
XY806A0R
IC
TC7WH14FU(TE12L,F)
Ｉ
Ｃ
INVERTER
02
L7
WK139000
CHIP INDUCTANCE
600 BK1005HM601-T
チ ッ プ イ ン ダ ク タ
01
-32
WK139000
CHIP INDUCTANCE
600 BK1005HM601-T
チ ッ プ イ ン ダ ク タ
01
L34
WE863900
COIL INDUCTANCE CHIP
DLP11SN900HL2L 1
コ モ ン モ ー ド コ イ ル
L35
WE863900
COIL INDUCTANCE CHIP
DLP11SN900HL2L 1
コ モ ン モ ー ド コ イ ル
L36
WK139000
CHIP INDUCTANCE
600 BK1005HM601-T
チ ッ プ イ ン ダ ク タ
01
-42
WK139000
CHIP INDUCTANCE
600 BK1005HM601-T
チ ッ プ イ ン ダ ク タ
01
L45
WK139000
CHIP INDUCTANCE
600 BK1005HM601-T
チ ッ プ イ ン ダ ク タ
01
-54
WK139000
CHIP INDUCTANCE
600 BK1005HM601-T
チ ッ プ イ ン ダ ク タ
01
L56
WK139000
CHIP INDUCTANCE
600 BK1005HM601-T
チ ッ プ イ ン ダ ク タ
01
-58
WK139000
CHIP INDUCTANCE
600 BK1005HM601-T
チ ッ プ イ ン ダ ク タ
01
R4
RD455560
CARBON RESISTOR (CHIP)
560.0 63M J RECT.
チ
ッ
プ
抵
抗
R6
RD45000R
CARBON RESISTOR (CHIP)
0.00 63M J RECT.
チ
ッ
プ
抵
抗
01
REF NO.
PART NO.
DESCRIPTION
部
品
名
REMARKS
QTY
RANK
*: New Parts
RANK: Japan only
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
10
DTXM12
R7
RD457100
CARBON RESISTOR (CHIP)
10.0K 63M J RECT.
チ
ッ
プ
抵
抗
01
R10
RD454470
CARBON RESISTOR (CHIP)
47.0 63M J RECT.
チ
ッ
プ
抵
抗
01
R11
RD454470
CARBON RESISTOR (CHIP)
47.0 63M J RECT.
チ
ッ
プ
抵
抗
01
R15
RD454470
CARBON RESISTOR (CHIP)
47.0 63M J RECT.
チ
ッ
プ
抵
抗
01
-20
RD454470
CARBON RESISTOR (CHIP)
47.0 63M J RECT.
チ
ッ
プ
抵
抗
01
R23
RD454680
CARBON RESISTOR (CHIP)
68.0 63M J RECT.
チ
ッ
プ
抵
抗
01
R24
RD454680
CARBON RESISTOR (CHIP)
68.0 63M J RECT.
チ
ッ
プ
抵
抗
01
R26
RD456100
CARBON RESISTOR (CHIP)
1.0K 63M J RECT.
チ
ッ
プ
抵
抗
01
R28
RD457100
CARBON RESISTOR (CHIP)
10.0K 63M J RECT.
チ
ッ
プ
抵
抗
01
R30
RD454680
CARBON RESISTOR (CHIP)
68.0 63M J RECT.
チ
ッ
プ
抵
抗
01
R34
RD456100
CARBON RESISTOR (CHIP)
1.0K 63M J RECT.
チ
ッ
プ
抵
抗
01
R42
RD45515R
CARBON RESISTOR (CHIP)
150.0 63M J RECT.
チ
ッ
プ
抵
抗
01
R43
RD45515R
CARBON RESISTOR (CHIP)
150.0 63M J RECT.
チ
ッ
プ
抵
抗
01
R44
RD454470
CARBON RESISTOR (CHIP)
47.0 63M J RECT.
チ
ッ
プ
抵
抗
01
-46
RD454470
CARBON RESISTOR (CHIP)
47.0 63M J RECT.
チ
ッ
プ
抵
抗
01
R47
RD45515R
CARBON RESISTOR (CHIP)
150.0 63M J RECT.
チ
ッ
プ
抵
抗
01
R48
RD45000R
CARBON RESISTOR (CHIP)
0.00 63M J RECT.
チ
ッ
プ
抵
抗
01
R49
RD45515R
CARBON RESISTOR (CHIP)
150.0 63M J RECT.
チ
ッ
プ
抵
抗
01
R50
RD454470
CARBON RESISTOR (CHIP)
47.0 63M J RECT.
チ
ッ
プ
抵
抗
01
R51
RD454220
CARBON RESISTOR (CHIP)
22.0 63M J RECT.
チ
ッ
プ
抵
抗
01
R52
RD454220
CARBON RESISTOR (CHIP)
22.0 63M J RECT.
チ
ッ
プ
抵
抗
01
R53
RD45522R
CARBON RESISTOR (CHIP)
220.0 63M J RECT.
チ
ッ
プ
抵
抗
01
R54
RD454220
CARBON RESISTOR (CHIP)
22.0 63M J RECT.
チ
ッ
プ
抵
抗
01
R55
RD454220
CARBON RESISTOR (CHIP)
22.0 63M J RECT.
チ
ッ
プ
抵
抗
01
R56
RD454470
CARBON RESISTOR (CHIP)
47.0 63M J RECT.
チ
ッ
プ
抵
抗
01
-58
RD454470
CARBON RESISTOR (CHIP)
47.0 63M J RECT.
チ
ッ
プ
抵
抗
01
R59
RD455100
CARBON RESISTOR (CHIP)
100.0 63M J RECT.
チ
ッ
プ
抵
抗
01
R61
RD456100
CARBON RESISTOR (CHIP)
1.0K 63M J RECT.
チ
ッ
プ
抵
抗
01
R62
RD456100
CARBON RESISTOR (CHIP)
1.0K 63M J RECT.
チ
ッ
プ
抵
抗
01
R64
RD457100
CARBON RESISTOR (CHIP)
10.0K 63M J RECT.
チ
ッ
プ
抵
抗
01
R65
RD456100
CARBON RESISTOR (CHIP)
1.0K 63M J RECT.
チ
ッ
プ
抵
抗
01
R66
RD456100
CARBON RESISTOR (CHIP)
1.0K 63M J RECT.
チ
ッ
プ
抵
抗
01
R68
RD457100
CARBON RESISTOR (CHIP)
10.0K 63M J RECT.
チ
ッ
プ
抵
抗
01
R74
RD456220
CARBON RESISTOR (CHIP)
2.2K 63M J RECT.
チ
ッ
プ
抵
抗
01
-77
RD456220
CARBON RESISTOR (CHIP)
2.2K 63M J RECT.
チ
ッ
プ
抵
抗
01
R78
RD45615R
CARBON RESISTOR (CHIP)
1.5K 63M J RECT.
チ
ッ
プ
抵
抗
01
R79
RD15447R
CARBON RESISTOR (CHIP)
47.0 1/4 J TP
チ
ッ
プ
抵
抗
01
R80
RD15447R
CARBON RESISTOR (CHIP)
47.0 1/4 J TP
チ
ッ
プ
抵
抗
01
R82
RD45518R
CARBON RESISTOR (CHIP)
180.0 63M J RECT.
チ
ッ
プ
抵
抗
01
-89
RD45518R
CARBON RESISTOR (CHIP)
180.0 63M J RECT.
チ
ッ
プ
抵
抗
01
R90
RD457100
CARBON RESISTOR (CHIP)
10.0K 63M J RECT.
チ
ッ
プ
抵
抗
01
R92
RD45747R
CARBON RESISTOR (CHIP)
47.0K 63M J RECT.
チ
ッ
プ
抵
抗
01
R94
RD457100
CARBON RESISTOR (CHIP)
10.0K 63M J RECT.
チ
ッ
プ
抵
抗
01
R95
RD457150
CARBON RESISTOR (CHIP)
15.0K 63M J RECT.
チ
ッ
プ
抵
抗
01
R97
RD457150
CARBON RESISTOR (CHIP)
15.0K 63M J RECT.
チ
ッ
プ
抵
抗
01
R98
RD456270
CARBON RESISTOR (CHIP)
2.7K 63M J RECT.
チ
ッ
プ
抵
抗
01
R100
RD456220
CARBON RESISTOR (CHIP)
2.2K 63M J RECT.
チ
ッ
プ
抵
抗
01
R103
RD45615R
CARBON RESISTOR (CHIP)
1.5K 63M J RECT.
チ
ッ
プ
抵
抗
01
R105
RD454470
CARBON RESISTOR (CHIP)
47.0 63M J RECT.
チ
ッ
プ
抵
抗
01
R308
RD454470
CARBON RESISTOR (CHIP)
47.0 63M J RECT.
チ
ッ
プ
抵
抗
01
R309
RD45000R
CARBON RESISTOR (CHIP)
0.00 63M J RECT.
チ
ッ
プ
抵
抗
01
R311
RD45000R
CARBON RESISTOR (CHIP)
0.00 63M J RECT.
チ
ッ
プ
抵
抗
01
R313
RD45000R
CARBON RESISTOR (CHIP)
0.00 63M J RECT.
チ
ッ
プ
抵
抗
01
R314
RD45000R
CARBON RESISTOR (CHIP)
0.00 63M J RECT.
チ
ッ
プ
抵
抗
01
R319
RD45000R
CARBON RESISTOR (CHIP)
0.00 63M J RECT.
チ
ッ
プ
抵
抗
01
-321
RD45000R
CARBON RESISTOR (CHIP)
0.00 63M J RECT.
チ
ッ
プ
抵
抗
01
R322
RD457100
CARBON RESISTOR (CHIP)
10.0K 63M J RECT.
チ
ッ
プ
抵
抗
01
-326
RD457100
CARBON RESISTOR (CHIP)
10.0K 63M J RECT.
チ
ッ
プ
抵
抗
01
R339
RD454470
CARBON RESISTOR (CHIP)
47.0 63M J RECT.
チ
ッ
プ
抵
抗
01
R341
RD45000R
CARBON RESISTOR (CHIP)
0.00 63M J RECT.
チ
ッ
プ
抵
抗
01
R342
RD457100
CARBON RESISTOR (CHIP)
10.0K 63M J RECT.
チ
ッ
プ
抵
抗
01
R343
RD457100
CARBON RESISTOR (CHIP)
10.0K 63M J RECT.
チ
ッ
プ
抵
抗
01
R348
RD454330
CARBON RESISTOR (CHIP)
33.0 63M J RECT.
チ
ッ
プ
抵
抗
01
RA10
WH211800
RESISTOR ARRAY
10K X 4
抵
抗
ア
レ
イ
01
RA11
WH211800
RESISTOR ARRAY
10K X 4
抵
抗
ア
レ
イ
01
RA19
WH206200
RESISTOR ARRAY
47 X 4
抵
抗
ア
レ
イ
01
RA20
WH206200
RESISTOR ARRAY
47 X 4
抵
抗
ア
レ
イ
01
RA23
WH206200
RESISTOR ARRAY
47 X 4
抵
抗
ア
レ
イ
01
RA24
WH206200
RESISTOR ARRAY
47 X 4
抵
抗
ア
レ
イ
01
RA25
WH206600
RESISTOR ARRAY
68 X 4
抵
抗
ア
レ
イ
01
DM
REF NO.
PART NO.
DESCRIPTION
部
品
名
REMARKS
QTY
RANK
*: New Parts
RANK: Japan only
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
11
DTXM12
-27
WH206600
RESISTOR ARRAY
68 X 4
抵
抗
ア
レ
イ
01
RA31
WH205800
RESISTOR ARRAY
33 X 4
抵
抗
ア
レ
イ
01
RA32
WH205800
RESISTOR ARRAY
33 X 4
抵
抗
ア
レ
イ
01
RA34
WH205800
RESISTOR ARRAY
33 X 4
抵
抗
ア
レ
イ
01
RA35
WH205800
RESISTOR ARRAY
33 X 4
抵
抗
ア
レ
イ
01
RA38
WH205800
RESISTOR ARRAY
33 X 4
抵
抗
ア
レ
イ
01
-41
WH205800
RESISTOR ARRAY
33 X 4
抵
抗
ア
レ
イ
01
RA63
WH211800
RESISTOR ARRAY
10K X 4
抵
抗
ア
レ
イ
01
RA65
WH206200
RESISTOR ARRAY
47 X 4
抵
抗
ア
レ
イ
01
-72
WH206200
RESISTOR ARRAY
47 X 4
抵
抗
ア
レ
イ
01
TR1
VV556500
TRANSISTOR
1037AK Q,R,S TP
ト ラ ン ジ ス タ ２ Ｓ Ａ
01
TR2
VV556400
TRANSISTOR
2SC2412K Q,R,S TP
ト
ラ
ン
ジ
ス
タ
01
C1
US625100
CERAMIC CAPACITOR (CHIP)
0.100 10V K RECT.
チ ッ プ セ ラ（ Ｂ Ｊ ）
01
C2
US625100
CERAMIC CAPACITOR (CHIP)
0.100 10V K RECT.
チ ッ プ セ ラ（ Ｂ Ｊ ）
01
C3
UF03810R
ELECTROLYTIC CAPACITOR (CHIP)
100 16V
チ
ッ
プ
ケ
ミ
コ
ン
01
C30
US663100
CERAMIC CAPACITOR (CHIP)
1000P 50V K RECT.
チ ッ プ セ ラ（ Ｂ ）
01
C31
UF03810R
ELECTROLYTIC CAPACITOR (CHIP)
100 16V
チ
ッ
プ
ケ
ミ
コ
ン
01
C32
US625100
CERAMIC CAPACITOR (CHIP)
0.100 10V K RECT.
チ ッ プ セ ラ（ Ｂ Ｊ ）
01
C33
UF03810R
ELECTROLYTIC CAPACITOR (CHIP)
100 16V
チ
ッ
プ
ケ
ミ
コ
ン
01
C35
US634100
CERAMIC CAPACITOR (CHIP)
0.010 16V K RECT.
チ ッ プ セ ラ（ Ｂ ）
01
C37
WG888300
MONOLITHIC CERAMIC CAP (CHIP)
10.0 6.3V K TP
チ ッ プ 積 層 セ ラ コ ン
01
C38
US661150
CERAMIC CAPACITOR (CHIP)
15P 50V J RECT.
チ ッ プ セ ラ（ Ｃ Ｈ ）
C39
US661150
CERAMIC CAPACITOR (CHIP)
15P 50V J RECT.
チ ッ プ セ ラ（ Ｃ Ｈ ）
C47
US634100
CERAMIC CAPACITOR (CHIP)
0.010 16V K RECT.
チ ッ プ セ ラ（ Ｂ ）
01
C49
WG888300
MONOLITHIC CERAMIC CAP (CHIP)
10.0 6.3V K TP
チ ッ プ 積 層 セ ラ コ ン
01
C50
US634100
CERAMIC CAPACITOR (CHIP)
0.010 16V K RECT.
チ ッ プ セ ラ（ Ｂ ）
01
-54
US634100
CERAMIC CAPACITOR (CHIP)
0.010 16V K RECT.
チ ッ プ セ ラ（ Ｂ ）
01
C85
UF03810R
ELECTROLYTIC CAPACITOR (CHIP)
100 16V
チ
ッ
プ
ケ
ミ
コ
ン
01
C86
UF03810R
ELECTROLYTIC CAPACITOR (CHIP)
100 16V
チ
ッ
プ
ケ
ミ
コ
ン
01
C87
US625100
CERAMIC CAPACITOR (CHIP)
0.100 10V K RECT.
チ ッ プ セ ラ（ Ｂ Ｊ ）
01
-90
US625100
CERAMIC CAPACITOR (CHIP)
0.100 10V K RECT.
チ ッ プ セ ラ（ Ｂ Ｊ ）
01
C101
UF037100
ELECTROLYTIC CAPACITOR (CHIP)
10 16V
チ
ッ
プ
ケ
ミ
コ
ン
01
C105
US634100
CERAMIC CAPACITOR (CHIP)
0.010 16V K RECT.
チ ッ プ セ ラ（ Ｂ ）
01
C108
US662470
CERAMIC CAPACITOR (CHIP)
470P 50V K RECT.
チ ッ プ セ ラ（ Ｂ ）
01
C123
US635100
CERAMIC CAPACITOR (CHIP)
0.100 16V Z RECT.
チ ッ プ セ ラ（ Ｆ ）
01
C124
US635100
CERAMIC CAPACITOR (CHIP)
0.100 16V Z RECT.
チ ッ プ セ ラ（ Ｆ ）
01
C125
UF037100
ELECTROLYTIC CAPACITOR (CHIP)
10 16V
チ
ッ
プ
ケ
ミ
コ
ン
01
C126
UF03810R
ELECTROLYTIC CAPACITOR (CHIP)
100 16V
チ
ッ
プ
ケ
ミ
コ
ン
01
C127
US663100
CERAMIC CAPACITOR (CHIP)
1000P 50V K RECT.
チ ッ プ セ ラ（ Ｂ ）
01
C129
UF037100
ELECTROLYTIC CAPACITOR (CHIP)
10 16V
チ
ッ
プ
ケ
ミ
コ
ン
01
C130
UF037100
ELECTROLYTIC CAPACITOR (CHIP)
10 16V
チ
ッ
プ
ケ
ミ
コ
ン
01
C133
US625100
CERAMIC CAPACITOR (CHIP)
0.100 10V K RECT.
チ ッ プ セ ラ（ Ｂ Ｊ ）
01
C135
WC40450R
ELECTROLYTIC CAPACITOR
150.00 10.0V
チ ッ プ ケ ミ コ ン Ｕ Ｄ
01
C138
US625100
CERAMIC CAPACITOR (CHIP)
0.100 10V K RECT.
チ ッ プ セ ラ（ Ｂ Ｊ ）
01
C143
UF03810R
ELECTROLYTIC CAPACITOR (CHIP)
100 16V
チ
ッ
プ
ケ
ミ
コ
ン
01
C144
US625100
CERAMIC CAPACITOR (CHIP)
0.100 10V K RECT.
チ ッ プ セ ラ（ Ｂ Ｊ ）
01
C145
UF03810R
ELECTROLYTIC CAPACITOR (CHIP)
100 16V
チ
ッ
プ
ケ
ミ
コ
ン
01
C146
US635100
CERAMIC CAPACITOR (CHIP)
0.100 16V Z RECT.
チ ッ プ セ ラ（ Ｆ ）
01
C159
US625100
CERAMIC CAPACITOR (CHIP)
0.100 10V K RECT.
チ ッ プ セ ラ（ Ｂ Ｊ ）
01
C161
US663100
CERAMIC CAPACITOR (CHIP)
1000P 50V K RECT.
チ ッ プ セ ラ（ Ｂ ）
01
-164
US663100
CERAMIC CAPACITOR (CHIP)
1000P 50V K RECT.
チ ッ プ セ ラ（ Ｂ ）
01
C315
UF01747R
ELECTROLYTIC CAPACITOR (CHIP)
47 6.3V
チ
ッ
プ
ケ
ミ
コ
ン
01
CN4
WK153000
CONNECTOR
PH 16P TE
ベ
ー
ス
付
ポ
ス
ト
02
CN5
WC197600
CONNECTOR
FMN 26P TE
Ｆ Ｍ Ｎ コ ネ ク タ ー
04
CN6
V6647400
CONNECTOR
17FMN-BMT 17P
Ｆ
Ｍ
Ｎ
コ
ネ
ク
タ
CN6
WC196700
CONNECTOR
FMN 17P TE
Ｆ Ｍ Ｎ コ ネ ク タ ー
03
CN7
VT389100
CONNECTOR
PH 10P TE
ベ
ー
ス
付
ポ
ス
ト
01
CN8
WC198700
CONNECTOR
FMN 37P TE
Ｆ Ｍ Ｎ コ ネ ク タ ー
04
D2
VS20110R
DIODE
D1F60 1A 600V TP
チ ッ プ ダ イ オ ー ド
01
IC1
X5889A0R
IC
BA33BC0FP
Ｉ
Ｃ
REGULATOR +3.3V
03
IC4
XS534A00
IC
NJM78M05DL1A
Ｉ
Ｃ
REGULATOR +5V
02
IC7
X9292A00
IC
R1172H121D-T1-F
Ｉ
Ｃ
REGULATOR +1.2V
01
IC8
X8810A00
IC
R8A02032BG
Ｉ
Ｃ
CPU(SWX02)
09
*
IC10
YA824B00
IC
S29GL064N90TFI020
Ｉ
Ｃ
FLASH ROM 64M PROG.
IC16
X7569A00
IC
R5520H001B-T1-F US
Ｉ
Ｃ
USB HIGH-SIDE POWER SW.
03
L2
WK139000
CHIP INDUCTANCE
600 BK1005HM601-T
チ ッ プ イ ン ダ ク タ
01
L3
WK139000
CHIP INDUCTANCE
600 BK1005HM601-T
チ ッ プ イ ン ダ ク タ
01
R8
RD45000R
CARBON RESISTOR (CHIP)
0.00 63M J RECT.
チ
ッ
プ
抵
抗
01
R9
RD454470
CARBON RESISTOR (CHIP)
47.0 63M J RECT.
チ
ッ
プ
抵
抗
01
R12
RD454470
CARBON RESISTOR (CHIP)
47.0 63M J RECT.
チ
ッ
プ
抵
抗
01
DM
REF NO.
PART NO.
DESCRIPTION
部
品
名
REMARKS
QTY
RANK
*: New Parts
RANK: Japan only
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
12
DTXM12
-14
RD454470
CARBON RESISTOR (CHIP)
47.0 63M J RECT.
チ
ッ
プ
抵
抗
01
R25
RD455270
CARBON RESISTOR (CHIP)
270.0 63M J RECT.
チ
ッ
プ
抵
抗
01
R27
RD459100
CARBON RESISTOR (CHIP)
1.0M 63M J RECT.
チ
ッ
プ
抵
抗
01
R32
RD457100
CARBON RESISTOR (CHIP)
10.0K 63M J RECT.
チ
ッ
プ
抵
抗
01
R60
RD455100
CARBON RESISTOR (CHIP)
100.0 63M J RECT.
チ
ッ
プ
抵
抗
01
R91
RD457100
CARBON RESISTOR (CHIP)
10.0K 63M J RECT.
チ
ッ
プ
抵
抗
01
R93
RD457220
CARBON RESISTOR (CHIP)
22.0K 63M J RECT.
チ
ッ
プ
抵
抗
01
R96
RD456100
CARBON RESISTOR (CHIP)
1.0K 63M J RECT.
チ
ッ
プ
抵
抗
01
R99
RD45612R
CARBON RESISTOR (CHIP)
1.2K 63M J RECT.
チ
ッ
プ
抵
抗
01
R101
RD457100
CARBON RESISTOR (CHIP)
10.0K 63M J RECT.
チ
ッ
プ
抵
抗
01
R102
RD45747R
CARBON RESISTOR (CHIP)
47.0K 63M J RECT.
チ
ッ
プ
抵
抗
01
R104
RD457100
CARBON RESISTOR (CHIP)
10.0K 63M J RECT.
チ
ッ
プ
抵
抗
01
R327
RD457100
CARBON RESISTOR (CHIP)
10.0K 63M J RECT.
チ
ッ
プ
抵
抗
01
R328
RD457100
CARBON RESISTOR (CHIP)
10.0K 63M J RECT.
チ
ッ
プ
抵
抗
01
R345
RD457100
CARBON RESISTOR (CHIP)
10.0K 63M J RECT.
チ
ッ
プ
抵
抗
01
R346
RD457100
CARBON RESISTOR (CHIP)
10.0K 63M J RECT.
チ
ッ
プ
抵
抗
01
R359
RD454470
CARBON RESISTOR (CHIP)
47.0 63M J RECT.
チ
ッ
プ
抵
抗
01
R360
RD454470
CARBON RESISTOR (CHIP)
47.0 63M J RECT.
チ
ッ
プ
抵
抗
01
R364
RD454470
CARBON RESISTOR (CHIP)
47.0 63M J RECT.
チ
ッ
プ
抵
抗
01
RA4
WH211800
RESISTOR ARRAY
10K X 4
抵
抗
ア
レ
イ
01
-9
WH211800
RESISTOR ARRAY
10K X 4
抵
抗
ア
レ
イ
01
RA13
WH206200
RESISTOR ARRAY
47 X 4
抵
抗
ア
レ
イ
01
RA14
WH206200
RESISTOR ARRAY
47 X 4
抵
抗
ア
レ
イ
01
RA16
WH206200
RESISTOR ARRAY
47 X 4
抵
抗
ア
レ
イ
01
-18
WH206200
RESISTOR ARRAY
47 X 4
抵
抗
ア
レ
イ
01
RA21
WH206200
RESISTOR ARRAY
47 X 4
抵
抗
ア
レ
イ
01
RA22
WH206200
RESISTOR ARRAY
47 X 4
抵
抗
ア
レ
イ
01
RA28
WH206600
RESISTOR ARRAY
68 X 4
抵
抗
ア
レ
イ
01
-30
WH206600
RESISTOR ARRAY
68 X 4
抵
抗
ア
レ
イ
01
RA33
WH204600
RESISTOR ARRAY
10 X 4
抵
抗
ア
レ
イ
01
RA36
WH204600
RESISTOR ARRAY
10 X 4
抵
抗
ア
レ
イ
01
RA37
WH204600
RESISTOR ARRAY
10 X 4
抵
抗
ア
レ
イ
01
RA44
WH204600
RESISTOR ARRAY
10 X 4
抵
抗
ア
レ
イ
01
RA46
WH206200
RESISTOR ARRAY
47 X 4
抵
抗
ア
レ
イ
01
-56
WH206200
RESISTOR ARRAY
47 X 4
抵
抗
ア
レ
イ
01
RA57
WH211800
RESISTOR ARRAY
10K X 4
抵
抗
ア
レ
イ
01
RA58
WH206200
RESISTOR ARRAY
47 X 4
抵
抗
ア
レ
イ
01
RA59
WH211800
RESISTOR ARRAY
10K X 4
抵
抗
ア
レ
イ
01
-62
WH211800
RESISTOR ARRAY
10K X 4
抵
抗
ア
レ
イ
01
RA64
WH206200
RESISTOR ARRAY
47 X 4
抵
抗
ア
レ
イ
01
RA73
WH206200
RESISTOR ARRAY
47 X 4
抵
抗
ア
レ
イ
01
TR3
VV556400
TRANSISTOR
2SC2412K Q,R,S TP
ト
ラ
ン
ジ
ス
タ
01
TR4
VV556500
TRANSISTOR
2SA1037AK Q,R,S TP
ト ラ ン ジ ス タ ２ Ｓ Ａ
01
X1
WB872100
QUARTZ CRYSTAL UNIT
16.9344MHz SMD-49
水
晶
振
動
子
03
X2
WH521200
QUARTZ CRYSTAL UNIT
SG-310SCF 48MHz
水
晶
振
動
器
04
*
WQ704200
CIRCUIT BOARD
JK
Ｊ
Ｋ
シ
ー
ト
(WR84760)(YA415C0)
*
WQ704400
CIRCUIT BOARD
VR
Ｖ
Ｒ
シ
ー
ト
(WR84760)(YA415C0)
C307
WA45810R
ELECTROLYTIC CAPACITOR
1000 25.0V TATETE-
ケ
ミ
コ
ン
Ｐ
Ｗ
01
CN301
VB39060R
CONNECTOR
PH 10P TE
ベ
ー
ス
ポ
ス
ト
01
CN304
VB39040R
CONNECTOR
PH 8P TE
ベ
ー
ス
ポ
ス
ト
01
CN305
VB38980R
CONNECTOR
PH 2P TE
ベ
ー
ス
ポ
ス
ト
01
-310
VB38980R
CONNECTOR
PH 2P TE
ベ
ー
ス
ポ
ス
ト
01
*
CN311
WR172300
CONNECTOR
5597 21P TE
Ｆ Ｆ Ｃ 用 コ ネ ク タ
*
CN312
WR172300
CONNECTOR
5597 21P TE
Ｆ Ｆ Ｃ 用 コ ネ ク タ
CN601
VB39040R
CONNECTOR
PH 8P TE
ベ
ー
ス
ポ
ス
ト
01
D301
VR313500
DIODE
S3V20 JI
ダ
イ
オ
ー
ド
01
D301
V9917100
DIODE
S3V60-5004P15
ダ
イ
オ
ー
ド
01
IC315
XQ824A00
IC
NJM4556AD
Ｉ
Ｃ
OP AMP
02
JK301
VJ20740R
CONNECTOR
16V DC 3A HEC2305
Ｄ
Ｃ
ジ
ャ
ッ
ク
DC IN 12V
01
JK302
VK519000
CONNECTOR
DIN JACK 5P3 YKF51-50
Ｄ Ｉ Ｎ コ ネ ク タ ２ 連
MIDI IN/OUT
04
JK303
V586660R
CONNECTOR
JACK YKB21-5312
ホ
ー
ン
コ
ネ
ク
タ
AUX IN
03
JK304
VY69540R
CONNECTOR
JACK YKB21-5244
ホ ー ン コ ネ ク タ（ 黒 ） OUTPUT L/MONO
02
JK305
VY69540R
CONNECTOR
JACK YKB21-5244
ホ ー ン コ ネ ク タ（ 黒 ） OUTPUT R
02
JK306
VT799400
CONNECTOR
YKB21-5245
マ
イ
ク
ジ
ャ
ッ
ク
PHONES
02
JK307
VT799400
CONNECTOR
YKB21-5245
マ
イ
ク
ジ
ャ
ッ
ク
PAD 13
02
JK308
VT799400
CONNECTOR
YKB21-5245
マ
イ
ク
ジ
ャ
ッ
ク
PAD 14/15
02
JK309
VT799400
CONNECTOR
YKB21-5245
マ
イ
ク
ジ
ャ
ッ
ク
PAD 16/17
02
JK310
VT799400
CONNECTOR
YKB21-5245
マ
イ
ク
ジ
ャ
ッ
ク
HH CTRL
02
JK311
VT799400
CONNECTOR
YKB21-5245
マ
イ
ク
ジ
ャ
ッ
ク
FOOT SW
02
DM and JK/VR
REF NO.
PART NO.
DESCRIPTION
部
品
名
REMARKS
QTY
RANK
*: New Parts
RANK: Japan only
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
13
DTXM12
L301
VH74610R
CHOCK COIL
PLT09H-2003R
チ
ョ
ー
ク
コ
イ
ル
04
R402
VC729000
METAL OXIDE FILM RESISTOR
18.0 1W J
酸 化 金 属 被 膜 抵 抗
01
R403
VC729000
METAL OXIDE FILM RESISTOR
18.0 1W J
酸 化 金 属 被 膜 抵 抗
01
R409
VC728800
METAL OXIDE FILM RESISTOR
15.0 1W J
酸 化 金 属 被 膜 抵 抗
01
R410
VC728800
METAL OXIDE FILM RESISTOR
15.0 1W J
酸 化 金 属 被 膜 抵 抗
01
SW301 V966170R
PUSH SWITCH
SY16-32-4(U99S2)/T
プ
ッ
シ
ュ
Ｓ
Ｗ
STANDBY/ON
03
VR301
VS053600
VARIABLE RESISTOR 10.0K
A10K RK09K12A0A47
二 連 ロ ー タ リ ー Ｖ Ｒ
GAIN
03
VR302
VS053600
VARIABLE RESISTOR 10.0K
A10K RK09K12A0A47
二 連 ロ ー タ リ ー Ｖ Ｒ
VOLUME
03
VR601
VF636100
VARIABLE RESISTOR A10K
A 10.0K RK09K12C
二 連 ロ ー タ リ ー Ｖ Ｒ
MASTER VOLUME
03
C301
UB245220
MONOLITHIC CERAMIC CAP (CHIP)
F 0.220 25V Z RECT
チ ッ プ 積 層 セ ラ コ ン
01
-304
UB245220
MONOLITHIC CERAMIC CAP (CHIP)
F 0.220 25V Z RECT
チ ッ プ 積 層 セ ラ コ ン
01
C305
US064100
CERAMIC CAPACITOR (CHIP)
0.0100 50V K RECT.
チ ッ プ セ ラ（ Ｂ ）
01
C309
V8085400
CERAMIC CAPACITOR (CHIP)
0.1000 25V K RECT.
チ ッ プ セ ラ（ Ｂ ）
01
C310
US14510R
CERAMIC CAPACITOR (CHIP)
0.1000 25V Z RECT.
チ ッ プ セ ラ（ Ｆ ）
01
C313
US14510R
CERAMIC CAPACITOR (CHIP)
0.1000 25V Z RECT.
チ ッ プ セ ラ（ Ｆ ）
01
C315
US14510R
CERAMIC CAPACITOR (CHIP)
0.1000 25V Z RECT.
チ ッ プ セ ラ（ Ｆ ）
01
C319
US062100
CERAMIC CAPACITOR (CHIP)
100P 50V J RECT.
チ ッ プ セ ラ（ Ｓ Ｌ ）
01
-322
US062100
CERAMIC CAPACITOR (CHIP)
100P 50V J RECT.
チ ッ プ セ ラ（ Ｓ Ｌ ）
01
C325
US062100
CERAMIC CAPACITOR (CHIP)
100P 50V J RECT.
チ ッ プ セ ラ（ Ｓ Ｌ ）
01
-328
US062100
CERAMIC CAPACITOR (CHIP)
100P 50V J RECT.
チ ッ プ セ ラ（ Ｓ Ｌ ）
01
C329
US062470
CERAMIC CAPACITOR (CHIP)
470P 50V J RECT.
チ ッ プ セ ラ（ Ｓ Ｌ ）
01
C330
US062470
CERAMIC CAPACITOR (CHIP)
470P 50V J RECT.
チ ッ プ セ ラ（ Ｓ Ｌ ）
01
C335
V8085400
CERAMIC CAPACITOR (CHIP)
0.1000 25V K RECT.
チ ッ プ セ ラ （ Ｂ ）
01
C338
V8085400
CERAMIC CAPACITOR (CHIP)
0.1000 25V K RECT.
チ ッ プ セ ラ （ Ｂ ）
01
C339
US06322R
CERAMIC CAPACITOR (CHIP)
2200P 50V K RECT.
チ ッ プ セ ラ（ Ｂ ）
01
C340
US061330
CERAMIC CAPACITOR (CHIP)
33P 50V J RECT.
チ ッ プ セ ラ（ Ｃ Ｈ ）
01
C342
US062680
CERAMIC CAPACITOR (CHIP)
680P 50V J RECT.
チ ッ プ セ ラ（ Ｓ Ｌ ）
01
C343
US06220R
CERAMIC CAPACITOR (CHIP)
200P 50V J RECT.
チ ッ プ セ ラ（ Ｓ Ｌ ）
01
C346
V8085400
CERAMIC CAPACITOR (CHIP)
0.1000 25V K RECT.
チ ッ プ セ ラ （ Ｂ ）
01
C361
US06233R
CERAMIC CAPACITOR (CHIP)
330P 50V J RECT.
チ ッ プ セ ラ（ Ｓ Ｌ ）
01
-364
US06233R
CERAMIC CAPACITOR (CHIP)
330P 50V J RECT.
チ ッ プ セ ラ（ Ｓ Ｌ ）
01
C367
V3152100
CERAMIC CAPACITOR (CHIP)
100P 50V J RECT.
チ ッ プ セ ラ Ｃ Ｈ
01
-372
V3152100
CERAMIC CAPACITOR (CHIP)
100P 50V J RECT.
チ ッ プ セ ラ Ｃ Ｈ
01
C377
US062100
CERAMIC CAPACITOR (CHIP)
100P 50V J RECT.
チ ッ プ セ ラ（ Ｓ Ｌ ）
01
C378
US062100
CERAMIC CAPACITOR (CHIP)
100P 50V J RECT.
チ ッ プ セ ラ（ Ｓ Ｌ ）
01
C381
US061470
CERAMIC CAPACITOR (CHIP)
47P 50V J RECT.
チ ッ プ セ ラ（ Ｃ Ｈ ）
01
C382
V3152100
CERAMIC CAPACITOR (CHIP)
100P 50V J RECT.
チ ッ プ セ ラ Ｃ Ｈ
01
C383
V3152100
CERAMIC CAPACITOR (CHIP)
100P 50V J RECT.
チ ッ プ セ ラ Ｃ Ｈ
01
C385
US061470
CERAMIC CAPACITOR (CHIP)
47P 50V J RECT.
チ ッ プ セ ラ（ Ｃ Ｈ ）
01
C391
US064100
CERAMIC CAPACITOR (CHIP)
0.0100 50V K RECT.
チ ッ プ セ ラ（ Ｂ ）
01
C392
US064100
CERAMIC CAPACITOR (CHIP)
0.0100 50V K RECT.
チ ッ プ セ ラ（ Ｂ ）
01
C394
US064100
CERAMIC CAPACITOR (CHIP)
0.0100 50V K RECT.
チ ッ プ セ ラ（ Ｂ ）
01
C395
US064100
CERAMIC CAPACITOR (CHIP)
0.0100 50V K RECT.
チ ッ プ セ ラ（ Ｂ ）
01
C396
US061220
CERAMIC CAPACITOR (CHIP)
22P 50V J RECT.
チ ッ プ セ ラ（ Ｃ Ｈ ）
01
C397
US061220
CERAMIC CAPACITOR (CHIP)
22P 50V J RECT.
チ ッ プ セ ラ（ Ｃ Ｈ ）
01
C398
US063100
CERAMIC CAPACITOR (CHIP)
1000P 50V K RECT.
チ ッ プ セ ラ（ Ｂ ）
01
-402
US063100
CERAMIC CAPACITOR (CHIP)
1000P 50V K RECT.
チ ッ プ セ ラ（ Ｂ ）
01
C403
US064100
CERAMIC CAPACITOR (CHIP)
0.0100 50V K RECT.
チ ッ プ セ ラ（ Ｂ ）
01
-409
US064100
CERAMIC CAPACITOR (CHIP)
0.0100 50V K RECT.
チ ッ プ セ ラ（ Ｂ ）
01
C410
V8085400
CERAMIC CAPACITOR (CHIP)
0.1000 25V K RECT.
チ ッ プ セ ラ （ Ｂ ）
01
C411
US062100
CERAMIC CAPACITOR (CHIP)
100P 50V J RECT.
チ ッ プ セ ラ（ Ｓ Ｌ ）
01
-415
US062100
CERAMIC CAPACITOR (CHIP)
100P 50V J RECT.
チ ッ プ セ ラ（ Ｓ Ｌ ）
01
C416
WJ590700
CERAMIC CAPACITOR (CHIP)
0.47 16V K RECT.
チ
ッ
プ
セ
ラ
-420
WJ590700
CERAMIC CAPACITOR (CHIP)
0.47 16V K RECT.
チ
ッ
プ
セ
ラ
C421
US063100
CERAMIC CAPACITOR (CHIP)
1000P 50V K RECT.
チ ッ プ セ ラ（ Ｂ ）
01
-426
US063100
CERAMIC CAPACITOR (CHIP)
1000P 50V K RECT.
チ ッ プ セ ラ（ Ｂ ）
01
C427
US064100
CERAMIC CAPACITOR (CHIP)
0.0100 50V K RECT.
チ ッ プ セ ラ（ Ｂ ）
01
-432
US064100
CERAMIC CAPACITOR (CHIP)
0.0100 50V K RECT.
チ ッ プ セ ラ（ Ｂ ）
01
C433
US062100
CERAMIC CAPACITOR (CHIP)
100P 50V J RECT.
チ ッ プ セ ラ（ Ｓ Ｌ ）
01
-438
US062100
CERAMIC CAPACITOR (CHIP)
100P 50V J RECT.
チ ッ プ セ ラ（ Ｓ Ｌ ）
01
C439
WJ590700
CERAMIC CAPACITOR (CHIP)
0.47 16V K RECT.
チ
ッ
プ
セ
ラ
-444
WJ590700
CERAMIC CAPACITOR (CHIP)
0.47 16V K RECT.
チ
ッ
プ
セ
ラ
C474
US14510R
CERAMIC CAPACITOR (CHIP)
0.1000 25V Z RECT.
チ ッ プ セ ラ（ Ｆ ）
01
C475
US14510R
CERAMIC CAPACITOR (CHIP)
0.1000 25V Z RECT.
チ ッ プ セ ラ（ Ｆ ）
01
C480
US06233R
CERAMIC CAPACITOR (CHIP)
330P 50V J RECT.
チ ッ プ セ ラ（ Ｓ Ｌ ）
01
C490
V3152100
CERAMIC CAPACITOR (CHIP)
100P 50V J RECT.
チ ッ プ セ ラ Ｃ Ｈ
01
-493
V3152100
CERAMIC CAPACITOR (CHIP)
100P 50V J RECT.
チ ッ プ セ ラ Ｃ Ｈ
01
C501
US14510R
CERAMIC CAPACITOR (CHIP)
0.1000 25V Z RECT.
チ ッ プ セ ラ（ Ｆ ）
01
C507
V8085400
CERAMIC CAPACITOR (CHIP)
0.1000 25V K RECT.
チ ッ プ セ ラ （ Ｂ ）
01
C508
US064100
CERAMIC CAPACITOR (CHIP)
0.0100 50V K RECT.
チ ッ プ セ ラ（ Ｂ ）
01
JK/VR
REF NO.
PART NO.
DESCRIPTION
部
品
名
REMARKS
QTY
RANK
*: New Parts
RANK: Japan only
REF NO.
PART NO.
DESCRIPTION
部
品
名
REMARKS
QTY
RANK
*: New Parts
RANK: Japan only
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
14
DTXM12
C509
US14510R
CERAMIC CAPACITOR (CHIP)
0.1000 25V Z RECT.
チ ッ プ セ ラ（ Ｆ ）
01
C527
US14510R
CERAMIC CAPACITOR (CHIP)
0.1000 25V Z RECT.
チ ッ プ セ ラ（ Ｆ ）
01
-555
US14510R
CERAMIC CAPACITOR (CHIP)
0.1000 25V Z RECT.
チ ッ プ セ ラ（ Ｆ ）
01
C574
US14510R
CERAMIC CAPACITOR (CHIP)
0.1000 25V Z RECT.
チ ッ プ セ ラ（ Ｆ ）
01
C575
US14510R
CERAMIC CAPACITOR (CHIP)
0.1000 25V Z RECT.
チ ッ プ セ ラ（ Ｆ ）
01
C579
US14510R
CERAMIC CAPACITOR (CHIP)
0.1000 25V Z RECT.
チ ッ プ セ ラ（ Ｆ ）
01
-581
US14510R
CERAMIC CAPACITOR (CHIP)
0.1000 25V Z RECT.
チ ッ プ セ ラ（ Ｆ ）
01
C586
US062220
CERAMIC CAPACITOR (CHIP)
220P 50V J RECT.
チ ッ プ セ ラ（ Ｓ Ｌ ）
01
C587
US062220
CERAMIC CAPACITOR (CHIP)
220P 50V J RECT.
チ ッ プ セ ラ（ Ｓ Ｌ ）
01
IC316
XD103A00
IC
TC4066BF(EL,N,F)
Ｉ
Ｃ
ANALOG SWITCH
01
L302
VY65720R
CHIP INDUCTANCE
600 BK1608HM601-T
チ ッ プ イ ン ダ ク タ
01
-305
VY65720R
CHIP INDUCTANCE
600 BK1608HM601-T
チ ッ プ イ ン ダ ク タ
01
L313
VY658100
CHIP INDUCTOR
2500 BK1608LM252-T
チ ッ プ イ ン ダ ク タ
01
-316
VY658100
CHIP INDUCTOR
2500 BK1608LM252-T
チ ッ プ イ ン ダ ク タ
01
L317
VS74010R
CHIP INDUCTANCE
BLM21BD751CN1D 2
チ ッ プ イ ン ダ ク タ
03
-332
VS74010R
CHIP INDUCTANCE
BLM21BD751CN1D 2
チ ッ プ イ ン ダ ク タ
03
L333
WH559500
CHIP INDUCTOR
BLM18PG471SN1D 1
チ ッ プ イ ン ダ ク タ
01
-336
WH559500
CHIP INDUCTOR
BLM18PG471SN1D 1
チ ッ プ イ ン ダ ク タ
01
L339
WH559500
CHIP INDUCTOR
BLM18PG471SN1D 1
チ ッ プ イ ン ダ ク タ
01
L340
WH559500
CHIP INDUCTOR
BLM18PG471SN1D 1
チ ッ プ イ ン ダ ク タ
01
L341
RD350001
CARBON RESISTOR (CHIP)
0 63M J RECT.
チ
ッ
プ
抵
抗
01
R301
RD354470
CARBON RESISTOR (CHIP)
47.0 63M J RECT.
チ
ッ
プ
抵
抗
01
R302
RD154470
CARBON RESISTOR (CHIP)
47.0 1/4 J TP
チ
ッ
プ
抵
抗
01
R311
RD357100
CARBON RESISTOR (CHIP)
10.0K 63M J RECT.
チ
ッ
プ
抵
抗
01
-314
RD357100
CARBON RESISTOR (CHIP)
10.0K 63M J RECT.
チ
ッ
プ
抵
抗
01
R315
RD358100
CARBON RESISTOR (CHIP)
100.0K 63M J RECT.
チ
ッ
プ
抵
抗
01
R316
RD358100
CARBON RESISTOR (CHIP)
100.0K 63M J RECT.
チ
ッ
プ
抵
抗
01
R317
RD357100
CARBON RESISTOR (CHIP)
10.0K 63M J RECT.
チ
ッ
プ
抵
抗
01
R318
RD357100
CARBON RESISTOR (CHIP)
10.0K 63M J RECT.
チ
ッ
プ
抵
抗
01
R319
RD35718R
CARBON RESISTOR (CHIP)
18.0K 63M J RECT.
チ
ッ
プ
抵
抗
01
R320
RD35718R
CARBON RESISTOR (CHIP)
18.0K 63M J RECT.
チ
ッ
プ
抵
抗
01
R323
RD357100
CARBON RESISTOR (CHIP)
10.0K 63M J RECT.
チ
ッ
プ
抵
抗
01
R324
RD357270
CARBON RESISTOR (CHIP)
27.0K 63M J RECT.
チ
ッ
プ
抵
抗
01
R325
RD357100
CARBON RESISTOR (CHIP)
10.0K 63M J RECT.
チ
ッ
プ
抵
抗
01
R326
RD357270
CARBON RESISTOR (CHIP)
27.0K 63M J RECT.
チ
ッ
プ
抵
抗
01
R329
WB255800
CARBON RESISTOR (CHIP)
10.0K 063 D 1608
チ
ッ
プ
金
皮
抵
抗
*
R331
WB257500
CARBON RESISTOR (CHIP)
56.0K 063 D 1608
チ
ッ
プ
金
皮
抵
抗
*
R332
WB258100
CARBON RESISTOR (CHIP)
120K 063 D 1608
チ
ッ
プ
金
皮
抵
抗
*
R333
WB257200
CARBON RESISTOR (CHIP)
39.0K 063 D 1608
チ
ッ
プ
金
皮
抵
抗
*
R334
WB253600
CARBON RESISTOR (CHIP)
1.0K 063 D 1608
チ
ッ
プ
金
皮
抵
抗
R335
WB256200
CARBON RESISTOR (CHIP)
15.0K 063 D 1608
チ
ッ
プ
金
皮
抵
抗
R338
WB254400
CARBON RESISTOR (CHIP)
2.2K 063 D 1608
チ
ッ
プ
金
皮
抵
抗
*
R339
WB253400
CARBON RESISTOR (CHIP)
750.0 063 D 1608
チ
ッ
プ
金
皮
抵
抗
R340
WB256200
CARBON RESISTOR (CHIP)
15.0K 063 D 1608
チ
ッ
プ
金
皮
抵
抗
*
R341
WB257600
CARBON RESISTOR (CHIP)
68.0K 063 D 1608
チ
ッ
プ
金
皮
抵
抗
R342
RD357100
CARBON RESISTOR (CHIP)
10.0K 63M J RECT.
チ
ッ
プ
抵
抗
01
R343
RD355220
CARBON RESISTOR (CHIP)
220.0 63M J RECT.
チ
ッ
プ
抵
抗
01
R344
RF457270
CARBON RESISTOR (CHIP)
27.0K D RECT.
チ
ッ
プ
抵
抗
R345
RD358220
CARBON RESISTOR (CHIP)
220.0K 63M J RECT.
チ
ッ
プ
抵
抗
01
R353
RF35647R
CARBON RESISTOR (CHIP)
4.7K D 1608
チ
ッ
プ
抵
抗
01
-360
RF35647R
CARBON RESISTOR (CHIP)
4.7K D 1608
チ
ッ
プ
抵
抗
01
R363
RF35712R
CARBON RESISTOR (CHIP)
12.0K D 1608
チ
ッ
プ
抵
抗
01
R364
RF35712R
CARBON RESISTOR (CHIP)
12.0K D 1608
チ
ッ
プ
抵
抗
01
R366
RF35633R
CARBON RESISTOR (CHIP)
3.3K D RECT
チ
ッ
プ
抵
抗
01
-373
RF35633R
CARBON RESISTOR (CHIP)
3.3K D RECT
チ
ッ
プ
抵
抗
01
R374
RF35712R
CARBON RESISTOR (CHIP)
12.0K D 1608
チ
ッ
プ
抵
抗
01
-377
RF35712R
CARBON RESISTOR (CHIP)
12.0K D 1608
チ
ッ
プ
抵
抗
01
R382
RD357100
CARBON RESISTOR (CHIP)
10.0K 63M J RECT.
チ
ッ
プ
抵
抗
01
R383
RD357100
CARBON RESISTOR (CHIP)
10.0K 63M J RECT.
チ
ッ
プ
抵
抗
01
R387
RF35727R
CARBON RESISTOR (CHIP)
27.0K D 1608
チ
ッ
プ
抵
抗
R388
RD156100
CARBON RESISTOR (CHIP)
1.0K 1/4 J TP
チ
ッ
プ
抵
抗
R389
RD156100
CARBON RESISTOR (CHIP)
1.0K 1/4 J TP
チ
ッ
プ
抵
抗
R390
RF35727R
CARBON RESISTOR (CHIP)
27.0K D 1608
チ
ッ
プ
抵
抗
R391
RD357100
CARBON RESISTOR (CHIP)
10.0K 63M J RECT.
チ
ッ
プ
抵
抗
01
R392
RD357100
CARBON RESISTOR (CHIP)
10.0K 63M J RECT.
チ
ッ
プ
抵
抗
01
R393
RD156100
CARBON RESISTOR (CHIP)
1.0K 1/4 J TP
チ
ッ
プ
抵
抗
R396
RD358100
CARBON RESISTOR (CHIP)
100.0K 63M J RECT.
チ
ッ
プ
抵
抗
01
-399
RD358100
CARBON RESISTOR (CHIP)
100.0K 63M J RECT.
チ
ッ
プ
抵
抗
01
R404
RD256120
CARBON RESISTOR (CHIP)
1.2K 0.1 J RECT.
チ
ッ
プ
抵
抗
01
-407
RD256120
CARBON RESISTOR (CHIP)
1.2K 0.1 J RECT.
チ
ッ
プ
抵
抗
01
JK/VR
REF NO.
PART NO.
DESCRIPTION
部
品
名
REMARKS
QTY
RANK
*: New Parts
RANK: Japan only
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
15
DTXM12
R413
RD156100
CARBON RESISTOR (CHIP)
1.0K 1/4 J TP
チ
ッ
プ
抵
抗
-416
RD156100
CARBON RESISTOR (CHIP)
1.0K 1/4 J TP
チ
ッ
プ
抵
抗
R417
RD357100
CARBON RESISTOR (CHIP)
10.0K 63M J RECT.
チ
ッ
プ
抵
抗
01
-420
RD357100
CARBON RESISTOR (CHIP)
10.0K 63M J RECT.
チ
ッ
プ
抵
抗
01
R424
RD357100
CARBON RESISTOR (CHIP)
10.0K 63M J RECT.
チ
ッ
プ
抵
抗
01
-429
RD357100
CARBON RESISTOR (CHIP)
10.0K 63M J RECT.
チ
ッ
プ
抵
抗
01
R430
RD355100
CARBON RESISTOR (CHIP)
100.0 63M J RECT.
チ
ッ
プ
抵
抗
01
R431
RD355100
CARBON RESISTOR (CHIP)
100.0 63M J RECT.
チ
ッ
プ
抵
抗
01
R432
RD357100
CARBON RESISTOR (CHIP)
10.0K 63M J RECT.
チ
ッ
プ
抵
抗
01
R433
RD357100
CARBON RESISTOR (CHIP)
10.0K 63M J RECT.
チ
ッ
プ
抵
抗
01
R434
RD355100
CARBON RESISTOR (CHIP)
100.0 63M J RECT.
チ
ッ
プ
抵
抗
01
R435
RD355100
CARBON RESISTOR (CHIP)
100.0 63M J RECT.
チ
ッ
プ
抵
抗
01
R438
RD358220
CARBON RESISTOR (CHIP)
220.0K 63M J RECT.
チ
ッ
プ
抵
抗
01
R439
RD358220
CARBON RESISTOR (CHIP)
220.0K 63M J RECT.
チ
ッ
プ
抵
抗
01
R440
RD357270
CARBON RESISTOR (CHIP)
27.0K 63M J RECT.
チ
ッ
プ
抵
抗
01
-444
RD357270
CARBON RESISTOR (CHIP)
27.0K 63M J RECT.
チ
ッ
プ
抵
抗
01
R445
RD355100
CARBON RESISTOR (CHIP)
100.0 63M J RECT.
チ
ッ
プ
抵
抗
01
-449
RD355100
CARBON RESISTOR (CHIP)
100.0 63M J RECT.
チ
ッ
プ
抵
抗
01
R450
RD357100
CARBON RESISTOR (CHIP)
10.0K 63M J RECT.
チ
ッ
プ
抵
抗
01
R451
RD357100
CARBON RESISTOR (CHIP)
10.0K 63M J RECT.
チ
ッ
プ
抵
抗
01
R452
RD358100
CARBON RESISTOR (CHIP)
100.0K 63M J RECT.
チ
ッ
プ
抵
抗
01
-456
RD358100
CARBON RESISTOR (CHIP)
100.0K 63M J RECT.
チ
ッ
プ
抵
抗
01
R457
RD356220
CARBON RESISTOR (CHIP)
2.2K 63M J RECT.
チ
ッ
プ
抵
抗
01
-461
RD356220
CARBON RESISTOR (CHIP)
2.2K 63M J RECT.
チ
ッ
プ
抵
抗
01
R462
RD356470
CARBON RESISTOR (CHIP)
4.7K 63M J RECT.
チ
ッ
プ
抵
抗
01
-466
RD356470
CARBON RESISTOR (CHIP)
4.7K 63M J RECT.
チ
ッ
プ
抵
抗
01
R467
RD358820
CARBON RESISTOR (CHIP)
820.0K 63M J RECT.
チ
ッ
プ
抵
抗
01
-472
RD358820
CARBON RESISTOR (CHIP)
820.0K 63M J RECT.
チ
ッ
プ
抵
抗
01
R473
RD356470
CARBON RESISTOR (CHIP)
4.7K 63M J RECT.
チ
ッ
プ
抵
抗
01
-478
RD356470
CARBON RESISTOR (CHIP)
4.7K 63M J RECT.
チ
ッ
プ
抵
抗
01
R479
RD358220
CARBON RESISTOR (CHIP)
220.0K 63M J RECT.
チ
ッ
プ
抵
抗
01
-484
RD358220
CARBON RESISTOR (CHIP)
220.0K 63M J RECT.
チ
ッ
プ
抵
抗
01
R485
RD357270
CARBON RESISTOR (CHIP)
27.0K 63M J RECT.
チ
ッ
プ
抵
抗
01
-490
RD357270
CARBON RESISTOR (CHIP)
27.0K 63M J RECT.
チ
ッ
プ
抵
抗
01
R491
RD355100
CARBON RESISTOR (CHIP)
100.0 63M J RECT.
チ
ッ
プ
抵
抗
01
-496
RD355100
CARBON RESISTOR (CHIP)
100.0 63M J RECT.
チ
ッ
プ
抵
抗
01
R497
RD358100
CARBON RESISTOR (CHIP)
100.0K 63M J RECT.
チ
ッ
プ
抵
抗
01
-502
RD358100
CARBON RESISTOR (CHIP)
100.0K 63M J RECT.
チ
ッ
プ
抵
抗
01
R515
RD358100
CARBON RESISTOR (CHIP)
100.0K 63M J RECT.
チ
ッ
プ
抵
抗
01
R516
RD35627R
CARBON RESISTOR (CHIP)
2.7K 63M J RECT.
チ
ッ
プ
抵
抗
01
R517
RD355220
CARBON RESISTOR (CHIP)
220.0 63M J RECT.
チ
ッ
プ
抵
抗
01
R518
RD356220
CARBON RESISTOR (CHIP)
2.2K 63M J RECT.
チ
ッ
プ
抵
抗
01
R519
RD356470
CARBON RESISTOR (CHIP)
4.7K 63M J RECT.
チ
ッ
プ
抵
抗
01
R520
RD358220
CARBON RESISTOR (CHIP)
220.0K 63M J RECT.
チ
ッ
プ
抵
抗
01
-523
RD358220
CARBON RESISTOR (CHIP)
220.0K 63M J RECT.
チ
ッ
プ
抵
抗
01
R524
RD358100
CARBON RESISTOR (CHIP)
100.0K 63M J RECT.
チ
ッ
プ
抵
抗
01
R525
RD356470
CARBON RESISTOR (CHIP)
4.7K 63M J RECT.
チ
ッ
プ
抵
抗
01
-529
RD356470
CARBON RESISTOR (CHIP)
4.7K 63M J RECT.
チ
ッ
プ
抵
抗
01
R530
RD35718R
CARBON RESISTOR (CHIP)
18.0K 63M J RECT.
チ
ッ
プ
抵
抗
01
R531
RD357100
CARBON RESISTOR (CHIP)
10.0K 63M J RECT.
チ
ッ
プ
抵
抗
01
R532
RD357390
CARBON RESISTOR (CHIP)
39.0K 63M J RECT.
チ
ッ
プ
抵
抗
01
R533
RD358220
CARBON RESISTOR (CHIP)
220.0K 63M J RECT.
チ
ッ
プ
抵
抗
01
-535
RD358220
CARBON RESISTOR (CHIP)
220.0K 63M J RECT.
チ
ッ
プ
抵
抗
01
R536
RD356820
CARBON RESISTOR (CHIP)
8.2K 63M J RECT.
チ
ッ
プ
抵
抗
01
*
R545
WB256600
CARBON RESISTOR (CHIP)
22.0K 063 D 1608
チ
ッ
プ
金
皮
抵
抗
R546
RD358100
CARBON RESISTOR (CHIP)
100.0K 63M J RECT.
チ
ッ
プ
抵
抗
01
R548
RD35427R
CARBON RESISTOR (CHIP)
27.0 63M J RECT.
チ
ッ
プ
抵
抗
01
R554
RD150000
CARBON RESISTOR (CHIP)
0.0 1/4 J TP
チ
ッ
プ
抵
抗
01
-557
RD150000
CARBON RESISTOR (CHIP)
0.0 1/4 J TP
チ
ッ
プ
抵
抗
01
R558
RD357220
CARBON RESISTOR (CHIP)
22.0K 63M J RECT.
チ
ッ
プ
抵
抗
01
R559
RD357220
CARBON RESISTOR (CHIP)
22.0K 63M J RECT.
チ
ッ
プ
抵
抗
01
R561
RD355100
CARBON RESISTOR (CHIP)
100.0 63M J RECT.
チ
ッ
プ
抵
抗
01
R562
RD355100
CARBON RESISTOR (CHIP)
100.0 63M J RECT.
チ
ッ
プ
抵
抗
01
R565
RD350001
CARBON RESISTOR (CHIP)
0 63M J RECT.
チ
ッ
プ
抵
抗
01
-576
RD350001
CARBON RESISTOR (CHIP)
0 63M J RECT.
チ
ッ
プ
抵
抗
01
C312
US14510R
CERAMIC CAPACITOR (CHIP)
0.1000 25V Z RECT.
チ ッ プ セ ラ（ Ｆ ）
01
C334
WF547900
CERAMIC CAPACITOR (CHIP)
10.000 25V K KAKUT
チ
ッ
プ
セ
ラ
01
C336
WN987600
CERAMIC CAPACITOR (CHIP)
1.000 50V K TP
チ ッ プ 積 層 セ ラ コ ン
01
C337
V8085400
CERAMIC CAPACITOR (CHIP)
0.1000 25V K RECT.
チ ッ プ セ ラ （ Ｂ ）
01
C341
V8085400
CERAMIC CAPACITOR (CHIP)
0.1000 25V K RECT.
チ ッ プ セ ラ （ Ｂ ）
01
JK/VR
REF NO.
PART NO.
DESCRIPTION
部
品
名
REMARKS
QTY
RANK
*: New Parts
RANK: Japan only
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
16
DTXM12
C345
WN789100
CERAMIC CAPACITOR (CHIP)
0.3300 50V K KAKUT
チ ッ プ セ ラ（ Ｂ ）
01
C347
WN789100
CERAMIC CAPACITOR (CHIP)
0.3300 50V K KAKUT
チ ッ プ セ ラ（ Ｂ ）
01
C350
V8085400
CERAMIC CAPACITOR (CHIP)
0.1000 25V K RECT.
チ ッ プ セ ラ （ Ｂ ）
01
C351
US046100
CERAMIC CAPACITOR (CHIP)
1.00 25V K RECT.
チ ッ プ セ ラ（ Ｂ ）
01
C352
V7497600
MONOLITHIC CERAMIC CAP (CHIP)
1.000 25V K RECT.
チ ッ プ 積 層 セ ラ コ ン
01
*
C353
WR145600
MONOLITHIC CERAMIC CAP (CHIP)
4.7 25V K KAKUTE
チ ッ プ 積 層 セ ラ コ ン
*
-356
WR145600
MONOLITHIC CERAMIC CAP (CHIP)
4.7 25V K KAKUTE
チ ッ プ 積 層 セ ラ コ ン
C359
WF547900
CERAMIC CAPACITOR (CHIP)
10.000 25V K KAKUT
チ
ッ
プ
セ
ラ
01
C360
WF547900
CERAMIC CAPACITOR (CHIP)
10.000 25V K KAKUT
チ
ッ
プ
セ
ラ
01
C365
V3152100
CERAMIC CAPACITOR (CHIP)
100P 50V J RECT.
チ ッ プ セ ラ Ｃ Ｈ
01
C366
V3152100
CERAMIC CAPACITOR (CHIP)
100P 50V J RECT.
チ ッ プ セ ラ Ｃ Ｈ
01
C393
US14510R
CERAMIC CAPACITOR (CHIP)
0.1000 25V Z RECT.
チ ッ プ セ ラ（ Ｆ ）
01
C445
US14510R
CERAMIC CAPACITOR (CHIP)
0.1000 25V Z RECT.
チ ッ プ セ ラ（ Ｆ ）
01
-460
US14510R
CERAMIC CAPACITOR (CHIP)
0.1000 25V Z RECT.
チ ッ プ セ ラ（ Ｆ ）
01
C463
US14510R
CERAMIC CAPACITOR (CHIP)
0.1000 25V Z RECT.
チ ッ プ セ ラ（ Ｆ ）
01
-473
US14510R
CERAMIC CAPACITOR (CHIP)
0.1000 25V Z RECT.
チ ッ プ セ ラ（ Ｆ ）
01
C478
US14510R
CERAMIC CAPACITOR (CHIP)
0.1000 25V Z RECT.
チ ッ プ セ ラ（ Ｆ ）
01
C479
WF547900
CERAMIC CAPACITOR (CHIP)
10.000 25V K KAKUT
チ
ッ
プ
セ
ラ
01
C486
US14510R
CERAMIC CAPACITOR (CHIP)
0.1000 25V Z RECT.
チ ッ プ セ ラ（ Ｆ ）
01
-489
US14510R
CERAMIC CAPACITOR (CHIP)
0.1000 25V Z RECT.
チ ッ プ セ ラ（ Ｆ ）
01
C499
US14510R
CERAMIC CAPACITOR (CHIP)
0.1000 25V Z RECT.
チ ッ プ セ ラ（ Ｆ ）
01
C502
US14510R
CERAMIC CAPACITOR (CHIP)
0.1000 25V Z RECT.
チ ッ プ セ ラ（ Ｆ ）
01
C504
WN987600
CERAMIC CAPACITOR (CHIP)
1.00 50V K TP
チ ッ プ 積 層 セ ラ コ ン
01
C505
WN987600
CERAMIC CAPACITOR (CHIP)
1.00 50V K TP
チ ッ プ 積 層 セ ラ コ ン
01
C506
WF547900
CERAMIC CAPACITOR (CHIP)
10.000 25V K KAKUT
チ
ッ
プ
セ
ラ
01
C510
US064100
CERAMIC CAPACITOR (CHIP)
0.0100 50V K RECT.
チ ッ プ セ ラ（ Ｂ ）
01
C511
US14510R
CERAMIC CAPACITOR (CHIP)
0.1000 25V Z RECT.
チ ッ プ セ ラ（ Ｆ ）
01
C556
US14510R
CERAMIC CAPACITOR (CHIP)
0.1000 25V Z RECT.
チ ッ プ セ ラ（ Ｆ ）
01
-561
US14510R
CERAMIC CAPACITOR (CHIP)
0.1000 25V Z RECT.
チ ッ プ セ ラ（ Ｆ ）
01
C572
US14510R
CERAMIC CAPACITOR (CHIP)
0.1000 25V Z RECT.
チ ッ プ セ ラ（ Ｆ ）
01
C573
US14510R
CERAMIC CAPACITOR (CHIP)
0.1000 25V Z RECT.
チ ッ プ セ ラ（ Ｆ ）
01
C576
US14510R
CERAMIC CAPACITOR (CHIP)
0.1000 25V Z RECT.
チ ッ プ セ ラ（ Ｆ ）
01
-578
US14510R
CERAMIC CAPACITOR (CHIP)
0.1000 25V Z RECT.
チ ッ プ セ ラ（ Ｆ ）
01
C588
US061470
CERAMIC CAPACITOR (CHIP)
47P 50V J RECT.
チ ッ プ セ ラ（ Ｃ Ｈ ）
01
C589
US061470
CERAMIC CAPACITOR (CHIP)
47P 50V J RECT.
チ ッ プ セ ラ（ Ｃ Ｈ ）
01
C604
V8085400
CERAMIC CAPACITOR (CHIP)
0.1000 25V K RECT.
チ ッ プ セ ラ （ Ｂ ）
01
C605
V8085400
CERAMIC CAPACITOR (CHIP)
0.1000 25V K RECT.
チ ッ プ セ ラ （ Ｂ ）
01
CN302
V6647400
CONNECTOR
17FMN-BMT 17P
Ｆ
Ｍ
Ｎ
コ
ネ
ク
タ
CN302
WC196700
CONNECTOR
FMN 17P TE
Ｆ Ｍ Ｎ コ ネ ク タ ー
03
CN303
WC198700
CONNECTOR
FMN 37P TE
Ｆ Ｍ Ｎ コ ネ ク タ ー
04
D302
VT332900
DIODE
1SS355 TE-17 TP
ダ
イ
オ
ー
ド
01
-304
VT332900
DIODE
1SS355 TE-17 TP
ダ
イ
オ
ー
ド
01
D305
VS20110R
DIODE
D1F60 1A 600V TP
チ ッ プ ダ イ オ ー ド
01
*
D307
WR148500
DIODE
RB521S-30 TE-
ダ
イ
オ
ー
ド
D308
WQ970500
DIODE
RB055LA-40TR TP
ダ
イ
オ
ー
ド
03
*
D309
WH514200
DIODE
PMEG2020AEA
チ ッ プ ダ イ オ ー ド
*
D310
WR148200
DIODE
RB050LA-30 TE-
ダ
イ
オ
ー
ド
D311
VT332900
DIODE
1SS355 TE-17 TP
ダ
イ
オ
ー
ド
01
-314
VT332900
DIODE
1SS355 TE-17 TP
ダ
イ
オ
ー
ド
01
D315
VS59760R
DIODE
RB160L-40 TE25 TP
チ ッ プ ダ イ オ ー ド
01
D316
VS59760R
DIODE
RB160L-40 TE25 TP
チ ッ プ ダ イ オ ー ド
01
D317
VT332900
DIODE
1SS355 TE-17 TP
ダ
イ
オ
ー
ド
01
-330
VT332900
DIODE
1SS355 TE-17 TP
ダ
イ
オ
ー
ド
01
D331
V2376600
DIODE
RB500V-40 TAPING
シ ョ ッ ト キ ダ イ オ ー ド
01
-340
V2376600
DIODE
RB500V-40 TAPING
シ ョ ッ ト キ ダ イ オ ー ド
01
D341
VT332900
DIODE
1SS355 TE-17 TP
ダ
イ
オ
ー
ド
01
-346
VT332900
DIODE
1SS355 TE-17 TP
ダ
イ
オ
ー
ド
01
D359
V2376600
DIODE
RB500V-40 TAPING
シ ョ ッ ト キ ダ イ オ ー ド
01
-370
V2376600
DIODE
RB500V-40 TAPING
シ ョ ッ ト キ ダ イ オ ー ド
01
D371
VT332900
DIODE
1SS355 TE-17 TP
ダ
イ
オ
ー
ド
01
D372
VT332900
DIODE
1SS355 TE-17 TP
ダ
イ
オ
ー
ド
01
DA301
V374900R
DIODE ARRAY
DA204K 2A X2 T146
ダ イ オ ー ド ア レ イ
01
-317
V374900R
DIODE ARRAY
DA204K 2A X2 T146
ダ イ オ ー ド ア レ イ
01
DA324
V374900R
DIODE ARRAY
DA204K 2A X2 T146
ダ イ オ ー ド ア レ イ
01
DA325
V374900R
DIODE ARRAY
DA204K 2A X2 T146
ダ イ オ ー ド ア レ イ
01
FT301
WH948500
FET ARRAY
SP8K2 FU6 TB
エ フ イ ー テ ィ ー ア レ イ
04
IC301
XT441A0R
IC
UPC2909T-E1-AZ
Ｉ
Ｃ
REGULATOR +9V
03
IC302
VR90370R
PHOTO COUPLER
HCPL-M600-500E
フ
ォ
ト
カ
プ
ラ
04
IC303
X3505A00
IC
NJM2068M-D(TE2)
Ｉ
Ｃ
OP AMP
02
*
IC304
YA574A00
IC
LT3471EDD#TRPBF
Ｉ
Ｃ
DC-DC CONVERTER
JK/VR
REF NO.
PART NO.
DESCRIPTION
部
品
名
REMARKS
QTY
RANK
*: New Parts
RANK: Japan only
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
17
DTXM12
*
IC306
YA575A00
IC
BD9040FV
Ｉ
Ｃ
DC-DC CONVERTER
IC307
X6688A0R
IC
SN74LV14APWR
Ｉ
Ｃ
INVERTER
01
IC308
XV190A00
IC
NJM2904M
Ｉ
Ｃ
OP AMP
01
IC312
X3505A00
IC
NJM2068M-D(TE2)
Ｉ
Ｃ
OP AMP
02
IC313
X3505A00
IC
NJM2068M-D(TE2)
Ｉ
Ｃ
OP AMP
02
IC314
X5965A0R
IC
SN74LV04APWR
Ｉ
Ｃ
INVERTER
01
IC317
X5482A00
IC
NE5532DR
Ｉ
Ｃ
OP AMP
01
IC318
X3505A00
IC
NJM2068M-D(TE2)
Ｉ
Ｃ
OP AMP
02
IC319
X5825A00
IC
SN74LVC1G32DCKR
Ｉ
Ｃ
OR
01
IC320
X3505A00
IC
NJM2068M-D(TE2)
Ｉ
Ｃ
OP AMP
02
IC321
X3505A00
IC
NJM2068M-D(TE2)
Ｉ
Ｃ
OP AMP
02
IC322
X5814A0R
IC
NJM2903M(TE1)
Ｉ
Ｃ
OP AMP
01
IC323
XV190A00
IC
NJM2904M
Ｉ
Ｃ
OP AMP
01
-330
XV190A00
IC
NJM2904M
Ｉ
Ｃ
OP AMP
01
IC331
X6976A00
IC
SN74LV4052APWR
Ｉ
Ｃ
MULTIPLEXER
03
IC332
X6976A00
IC
SN74LV4052APWR
Ｉ
Ｃ
MULTIPLEXER
03
IC333
X3693A0R
IC
SN74LV245APWR
Ｉ
Ｃ
TRANSCEIVER
02
-335
X3693A0R
IC
SN74LV245APWR
Ｉ
Ｃ
TRANSCEIVER
02
IC336
XV190A00
IC
NJM2904M
Ｉ
Ｃ
OP AMP
01
-339
XV190A00
IC
NJM2904M
Ｉ
Ｃ
OP AMP
01
J301
--
JAMPER WIRE
0.55 TIN
ジ
ャ
ン
パ
ー
線
(VA07890)
*
L309
WP334400
COIL INDUCTOR CHIP
10uH
チ ッ プ イ ン ダ ク タ
*
L310
WJ437300
COIL INDUCTOR CHIP
3.3uH VLCF5020T
チ ッ プ イ ン ダ ク タ
*
L311
WP334400
COIL INDUCTOR CHIP
10uH
チ ッ プ イ ン ダ ク タ
*
L312
WP187100
COIL INDUCTOR CHIP
4.7uH
チ ッ プ イ ン ダ ク タ
L337
WH559500
CHIP INDUCTANCE
BLM18PG471SN1D 1
チ ッ プ イ ン ダ ク タ
01
L338
WH559500
CHIP INDUCTANCE
BLM18PG471SN1D 1
チ ッ プ イ ン ダ ク タ
01
L342
V3224300
COIL INDUCTOR CHIP
BLM41PG181SN1L
チ ッ プ イ ン ダ ク タ
01
-344
V3224300
COIL INDUCTOR CHIP
BLM41PG181SN1L
チ ッ プ イ ン ダ ク タ
01
R303
RD355220
CARBON RESISTOR (CHIP)
220.0 63M J RECT.
チ
ッ
プ
抵
抗
01
R304
RD356100
CARBON RESISTOR (CHIP)
1.0K 63M J RECT.
チ
ッ
プ
抵
抗
01
*
R327
WB255100
CARBON RESISTOR (CHIP)
4.7K 063 D 1608
チ
ッ
プ
金
皮
抵
抗
R328
WB256200
CARBON RESISTOR (CHIP)
15.0K 063 D 1608
チ
ッ
プ
金
皮
抵
抗
*
R330
WB252500
CARBON RESISTOR (CHIP)
270.0 063 D 1608
チ
ッ
プ
金
皮
抵
抗
R336
WA02620R
CARBON RESISTOR (CHIP)
4.7K 1/10 D RECT.
チ
ッ
プ
金
皮
抵
抗
01
R337
WA02620R
CARBON RESISTOR (CHIP)
4.7K 1/10 D RECT.
チ
ッ
プ
金
皮
抵
抗
01
R352
RD356390
CARBON RESISTOR (CHIP)
3.9K 63M J RECT.
チ
ッ
プ
抵
抗
01
R361
RF35712R
CARBON RESISTOR (CHIP)
12.0K D 1608
チ
ッ
プ
抵
抗
01
R362
RF35712R
CARBON RESISTOR (CHIP)
12.0K D 1608
チ
ッ
プ
抵
抗
01
R365
RD357100
CARBON RESISTOR (CHIP)
10.0K 63M J RECT.
チ
ッ
プ
抵
抗
01
R380
RD356470
CARBON RESISTOR (CHIP)
4.7K 63M J RECT.
チ
ッ
プ
抵
抗
01
R381
RD357100
CARBON RESISTOR (CHIP)
10.0K 63M J RECT.
チ
ッ
プ
抵
抗
01
R384
RD357100
CARBON RESISTOR (CHIP)
10.0K 63M J RECT.
チ
ッ
プ
抵
抗
01
-386
RD357100
CARBON RESISTOR (CHIP)
10.0K 63M J RECT.
チ
ッ
プ
抵
抗
01
R394
RD350001
CARBON RESISTOR (CHIP)
0 63M J RECT.
チ
ッ
プ
抵
抗
01
R395
RD35747R
CARBON RESISTOR (CHIP)
47.0K 63M J RECT.
チ
ッ
プ
抵
抗
01
R400
RD357100
CARBON RESISTOR (CHIP)
10.0K 63M J RECT.
チ
ッ
プ
抵
抗
01
R401
RD355100
CARBON RESISTOR (CHIP)
100.0 63M J RECT.
チ
ッ
プ
抵
抗
01
R408
RD358470
CARBON RESISTOR (CHIP)
470.0K 63M J RECT.
チ
ッ
プ
抵
抗
01
R411
RD356390
CARBON RESISTOR (CHIP)
3.9K 63M J RECT.
チ
ッ
プ
抵
抗
01
R412
RD356390
CARBON RESISTOR (CHIP)
3.9K 63M J RECT.
チ
ッ
プ
抵
抗
01
R436
RD357220
CARBON RESISTOR (CHIP)
22.0K 63M J RECT.
チ
ッ
プ
抵
抗
01
R437
RD357220
CARBON RESISTOR (CHIP)
22.0K 63M J RECT.
チ
ッ
プ
抵
抗
01
R503
RD356220
CARBON RESISTOR (CHIP)
2.2K 63M J RECT.
チ
ッ
プ
抵
抗
01
-508
RD356220
CARBON RESISTOR (CHIP)
2.2K 63M J RECT.
チ
ッ
プ
抵
抗
01
R509
RD356470
CARBON RESISTOR (CHIP)
4.7K 63M J RECT.
チ
ッ
プ
抵
抗
01
-514
RD356470
CARBON RESISTOR (CHIP)
4.7K 63M J RECT.
チ
ッ
プ
抵
抗
01
R547
RD35627R
CARBON RESISTOR (CHIP)
2.7K 63M J RECT.
チ
ッ
プ
抵
抗
01
R549
RD357100
CARBON RESISTOR (CHIP)
10.0K 63M J RECT.
チ
ッ
プ
抵
抗
01
-551
RD357100
CARBON RESISTOR (CHIP)
10.0K 63M J RECT.
チ
ッ
プ
抵
抗
01
R552
RD150000
CARBON RESISTOR (CHIP)
0.0 1/4 J TP
チ
ッ
プ
抵
抗
01
R553
RD150000
CARBON RESISTOR (CHIP)
0.0 1/4 J TP
チ
ッ
プ
抵
抗
01
R560
RD356100
CARBON RESISTOR (CHIP)
1.0K 63M J RECT.
チ
ッ
プ
抵
抗
01
R563
RD350001
CARBON RESISTOR (CHIP)
0 63M J RECT.
チ
ッ
プ
抵
抗
01
R564
RD35410R
CARBON RESISTOR (CHIP)
10.0 63M J RECT.
チ
ッ
プ
抵
抗
01
R577
RD35456R
CARBON RESISTOR (CHIP)
56.0 63M J RECT.
チ
ッ
プ
抵
抗
01
RA301
WH211800
RESISTOR ARRAY
10K X 4
抵
抗
ア
レ
イ
01
-303
WH211800
RESISTOR ARRAY
10K X 4
抵
抗
ア
レ
イ
01
TR301
VD303700
TRANSISTOR
2SC3326 A,B(TE85R)
ト ラ ン ジ ス タ ２ Ｓ Ｃ
01
-305
VD303700
TRANSISTOR
2SC3326 A,B(TE85R)
ト ラ ン ジ ス タ ２ Ｓ Ｃ
01
JK/VR
REF NO.
PART NO.
DESCRIPTION
部
品
名
REMARKS
QTY
RANK
*: New Parts
RANK: Japan only
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
18
DTXM12
TR306
V4767500
TRANSISTOR
2SD0601ARL/AQL Q,R,S
ト ラ ン ジ ス タ ２ Ｓ Ｄ
01
TR306
VV556400
TRANSISTOR
2SC2412K Q,R,S TP
ト
ラ
ン
ジ
ス
タ
01
TR307
WC52950R
TRANSISTOR
KTA1504S-Y,GR-RTK/
ト
ラ
ン
ジ
ス
タ
TR308
VD303700
TRANSISTOR
2SC3326 A,B(TE85R)
ト ラ ン ジ ス タ ２ Ｓ Ｃ
01
TR309
VD303700
TRANSISTOR
2SC3326 A,B(TE85R)
ト ラ ン ジ ス タ ２ Ｓ Ｃ
01
TR311
VJ92720R
TRANSISTOR
2SA1162-Y(TE85R,F)
ト ラ ン ジ ス タ ２ Ｓ Ａ
01
C308
UR848100
ELECTROLYTIC CAPACITOR
100.00 25.0V RX TP
ケ
ミ
コ
ン
01
C311
UR848100
ELECTROLYTIC CAPACITOR
100.00 25.0V RX TP
ケ
ミ
コ
ン
01
C314
UR838100
ELECTROLYTIC CAPACITOR
100.00 16.0V RX TP
ケ
ミ
コ
ン
01
C316
UU268100
ELECTROLYTIC CAPACITOR
100.00 50.0V RX TP
ケ
ミ
コ
ン
Ｆ
Ｗ
01
C317
UU247470
ELECTROLYTIC CAPACITOR
47.00 25.0V RX TP
ケ
ミ
コ
ン
Ｆ
Ｗ
01
C318
UU247470
ELECTROLYTIC CAPACITOR
47.00 25.0V RX TP
ケ
ミ
コ
ン
Ｆ
Ｗ
01
C323
UU247470
ELECTROLYTIC CAPACITOR
47.00 25.0V RX TP
ケ
ミ
コ
ン
Ｆ
Ｗ
01
C324
UU247470
ELECTROLYTIC CAPACITOR
47.00 25.0V RX TP
ケ
ミ
コ
ン
Ｆ
Ｗ
01
C331
UU26722R
ELECTROLYTIC CAPACITOR
22.00 50.0V RX TP
ケ
ミ
コ
ン
Ｆ
Ｗ
01
C332
UU26722R
ELECTROLYTIC CAPACITOR
22.00 50.0V RX TP
ケ
ミ
コ
ン
Ｆ
Ｗ
01
C357
UR848100
ELECTROLYTIC CAPACITOR
100.00 25.0V RX TP
ケ
ミ
コ
ン
01
C358
UR848330
ELECTROLYTIC CAPACITOR
330.00 25.0V RX TP
ケ
ミ
コ
ン
01
C373
UU247470
ELECTROLYTIC CAPACITOR
47.00 25.0V RX TP
ケ
ミ
コ
ン
Ｆ
Ｗ
01
-376
UU247470
ELECTROLYTIC CAPACITOR
47.00 25.0V RX TP
ケ
ミ
コ
ン
Ｆ
Ｗ
01
C384
UR847470
ELECTROLYTIC CAPACITOR
47.00 25.0V RX TP
ケ
ミ
コ
ン
01
C386
UU267470
ELECTROLYTIC CAPACITOR
47.00 50.0V RX TP
ケ
ミ
コ
ン
Ｆ
Ｗ
01
C387
UU267470
ELECTROLYTIC CAPACITOR
47.00 50.0V RX TP
ケ
ミ
コ
ン
Ｆ
Ｗ
01
*
C388
UU268220
ELECTROLYTIC CAPACITOR
220.00 50.0V RX TP
ケ
ミ
コ
ン
Ｆ
Ｗ
*
C389
UU268220
ELECTROLYTIC CAPACITOR
220.00 50.0V RX TP
ケ
ミ
コ
ン
Ｆ
Ｗ
C390
UR847470
ELECTROLYTIC CAPACITOR
47.00 25.0V RX TP
ケ
ミ
コ
ン
01
C481
UR838100
ELECTROLYTIC CAPACITOR
100.00 16.0V RX TP
ケ
ミ
コ
ン
01
C482
UU247470
ELECTROLYTIC CAPACITOR
47.00 25.0V RX TP
ケ
ミ
コ
ン
Ｆ
Ｗ
01
-485
UU247470
ELECTROLYTIC CAPACITOR
47.00 25.0V RX TP
ケ
ミ
コ
ン
Ｆ
Ｗ
01
C498
UR838100
ELECTROLYTIC CAPACITOR
100.00 16.0V RX TP
ケ
ミ
コ
ン
01
C503
UR837100
ELECTROLYTIC CAPACITOR
10.00 16.0V RX TP
ケ
ミ
コ
ン
01
C584
UR848100
ELECTROLYTIC CAPACITOR
100.00 25.0V RX TP
ケ
ミ
コ
ン
01
C585
UR848100
ELECTROLYTIC CAPACITOR
100.00 25.0V RX TP
ケ
ミ
コ
ン
01
EM301
WA04940R
LC FILTER
DSS6NE32A222Q93A
Ｌ Ｃ フ ィ ル タ ー Ｅ Ｍ Ｉ
01
-306
WA04940R
LC FILTER
DSS6NE32A222Q93A
Ｌ Ｃ フ ィ ル タ ー Ｅ Ｍ Ｉ
01
L307
V2993400
COIL
20uH R-5C
チ
ョ
ー
ク
コ
イ
ル
01
L307
VB835000
COIL
20uH FL05RD200AT
コ
イ
ル
２
０
Ｕ
01
L308
V2993400
COIL
20uH R-5C
チ
ョ
ー
ク
コ
イ
ル
01
L308
VB835000
COIL
20uH FL05RD200AT
コ
イ
ル
２
０
Ｕ
01
TH301
VV45780R
PROTECTOR SWITCH
RUEF135 1.35A 30V
ポ
リ
ス
イ
ッ
チ
02
*
WQ704300
CIRCUIT BOARD
PN
Ｐ
Ｎ
シ
ー
ト
(WR84770)(YA416C0)
LD501
WD111600
LED RED
SML-512UW
チ
ッ
プ
Ｌ
Ｅ
Ｄ
1
01
LD502
WD111600
LED RED
SML-512UW
チ
ッ
プ
Ｌ
Ｅ
Ｄ
2
01
LD503
WD111600
LED RED
SML-512UW
チ
ッ
プ
Ｌ
Ｅ
Ｄ
3
01
LD504
WD111600
LED RED
SML-512UW
チ
ッ
プ
Ｌ
Ｅ
Ｄ
4
01
LD505
WD111600
LED RED
SML-512UW
チ
ッ
プ
Ｌ
Ｅ
Ｄ
5
01
LD506
WD111600
LED RED
SML-512UW
チ
ッ
プ
Ｌ
Ｅ
Ｄ
6
01
LD507
WD111600
LED RED
SML-512UW
チ
ッ
プ
Ｌ
Ｅ
Ｄ
7
01
LD508
WD111600
LED RED
SML-512UW
チ
ッ
プ
Ｌ
Ｅ
Ｄ
8
01
LD509
WD111600
LED RED
SML-512UW
チ
ッ
プ
Ｌ
Ｅ
Ｄ
9
01
LD510
WD111600
LED RED
SML-512UW
チ
ッ
プ
Ｌ
Ｅ
Ｄ
10
01
LD511
WD111600
LED RED
SML-512UW
チ
ッ
プ
Ｌ
Ｅ
Ｄ
11
01
LD512
WD111600
LED RED
SML-512UW
チ
ッ
プ
Ｌ
Ｅ
Ｄ
12
01
LD513
WD111600
LED RED
SML-512UW
チ
ッ
プ
Ｌ
Ｅ
Ｄ
13-17/FOOT SW/HH CTRL
01
LD514
WJ833500
LED GREEN
SML-512MW T86
チ
ッ
プ
Ｌ
Ｅ
Ｄ
PTN
01
LD515
WD111600
LED RED
SML-512UW
チ
ッ
プ
Ｌ
Ｅ
Ｄ
TAP
01
LD516
WJ833500
LED GREEN
SML-512MW T86
チ
ッ
プ
Ｌ
Ｅ
Ｄ
KIT
01
LD517
WJ833500
LED GREEN
SML-512MW T86
チ
ッ
プ
Ｌ
Ｅ
Ｄ
VOICE
01
LD518
WJ833500
LED GREEN
SML-512MW T86
チ
ッ
プ
Ｌ
Ｅ
Ｄ
MIDI
01
LD519
WD111600
LED RED
SML-512UW
チ
ッ
プ
Ｌ
Ｅ
Ｄ
PTN
01
LD520
WJ833500
LED GREEN
SML-512MW T86
チ
ッ
プ
Ｌ
Ｅ
Ｄ
WAVE
01
LD521
WJ833500
LED GREEN
SML-512MW T86
チ
ッ
プ
Ｌ
Ｅ
Ｄ
UTILITY
01
LD522
WJ833500
LED GREEN
SML-512MW T86
チ
ッ
プ
Ｌ
Ｅ
Ｄ
TAP
01
LD523
WG962100
LED YELLOW
SML-512WW
チ
ッ
プ
Ｌ
Ｅ
Ｄ
<
01
LD524
WG962100
LED YELLOW
SML-512WW
チ
ッ
プ
Ｌ
Ｅ
Ｄ
U/D
01
LD525
WG962100
LED YELLOW
SML-512WW
チ
ッ
プ
Ｌ
Ｅ
Ｄ
>
01
LD526
WG962100
LED YELLOW
SML-512WW
チ
ッ
プ
Ｌ
Ｅ
Ｄ
STORE
01
LD527
WG962100
LED YELLOW
SML-512WW
チ
ッ
プ
Ｌ
Ｅ
Ｄ
ENTER
01
C502
UF03810R
ELECTROLYTIC CAPACITOR(CHIP)
100 16V
チ
ッ
プ
ケ
ミ
コ
ン
01
JK/VR and PN
REF NO.
PART NO.
DESCRIPTION
部
品
名
REMARKS
QTY
RANK
*: New Parts
RANK: Japan only
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
19
DTXM12
C504
US625100
CERAMIC CAPACITOR (CHIP)
0.100 10V K RECT.
チ ッ プ セ ラ（ Ｂ Ｊ ）
01
C505
US14510R
CERAMIC CAPACITOR (CHIP)
0.1000 25V Z RECT.
チ ッ プ セ ラ（ Ｆ ）
01
C510
UF12822R
ELECTROLYTIC CAPACITOR (CHIP)
220 10V
チ
ッ
プ
ケ
ミ
コ
ン
01
C511
UF12822R
ELECTROLYTIC CAPACITOR (CHIP)
220 10V
チ
ッ
プ
ケ
ミ
コ
ン
01
C512
US14510R
CERAMIC CAPACITOR (CHIP)
0.1000 25V Z RECT.
チ ッ プ セ ラ（ Ｆ ）
01
C513
US14510R
CERAMIC CAPACITOR (CHIP)
0.1000 25V Z RECT.
チ ッ プ セ ラ（ Ｆ ）
01
CN501
WC197600
CONNECTOR
FMN 26P TE
Ｆ Ｍ Ｎ コ ネ ク タ ー
04
D501
VT332900
DIODE
1SS355 TE-17 TP
ダ
イ
オ
ー
ド
01
-516
VT332900
DIODE
1SS355 TE-17 TP
ダ
イ
オ
ー
ド
01
IC501
XV242B00
IC
TC74VHCT245AF(EK,F
Ｉ
Ｃ
TRANSCEIVER
02
R505
RD355100
CARBON RESISTOR (CHIP)
100.0 63M J RECT.
チ
ッ
プ
抵
抗
01
-508
RD355100
CARBON RESISTOR (CHIP)
100.0 63M J RECT.
チ
ッ
プ
抵
抗
01
R515
RD355100
CARBON RESISTOR (CHIP)
100.0 63M J RECT.
チ
ッ
プ
抵
抗
01
-523
RD355100
CARBON RESISTOR (CHIP)
100.0 63M J RECT.
チ
ッ
プ
抵
抗
01
R524
RD354680
CARBON RESISTOR (CHIP)
68.0 63M J RECT.
チ
ッ
プ
抵
抗
01
-527
RD354680
CARBON RESISTOR (CHIP)
68.0 63M J RECT.
チ
ッ
プ
抵
抗
01
R528
RD355100
CARBON RESISTOR (CHIP)
100.0 63M J RECT.
チ
ッ
プ
抵
抗
01
R529
RD354680
CARBON RESISTOR (CHIP)
68.0 63M J RECT.
チ
ッ
プ
抵
抗
01
R530
RD354680
CARBON RESISTOR (CHIP)
68.0 63M J RECT.
チ
ッ
プ
抵
抗
01
R531
RD355100
CARBON RESISTOR (CHIP)
100.0 63M J RECT.
チ
ッ
プ
抵
抗
01
R532
RD354680
CARBON RESISTOR (CHIP)
68.0 63M J RECT.
チ
ッ
プ
抵
抗
01
R533
RD355100
CARBON RESISTOR (CHIP)
100.0 63M J RECT.
チ
ッ
プ
抵
抗
01
-537
RD355100
CARBON RESISTOR (CHIP)
100.0 63M J RECT.
チ
ッ
プ
抵
抗
01
TA501
V856660R
TRANSISTOR (ARRAY)
TD62785FG-(5,EL)
ト ラ ン ジ ス タ ア レ イ
05
TA502
V772340R
TRANSISTOR (ARRAY)
TD62381FG(5,EL)
ト ラ ン ジ ス タ ア レ イ
04
PN
REF NO.
PART NO.
DESCRIPTION
部
品
名
REMARKS
QTY
RANK
*: New Parts
RANK: Japan only
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
MAT1
20
OVERALL ASSEMBLY
総
組
立
MAT1
*
--
OVERALL ASSEMBLY
総
組
立
(WR56270)
10
V841930R
ROD CLAMP ASSEMBLY
TP65S
ロ ッ ド ク ラ ン プ 集 成
08
10a
WE774000
BIND HEAD SCREW
3.0X6 MFZN2W3
小 ネ ジ ＋ Ｂ Ｉ Ｎ Ｄ
2
01
*
20
--
CLAMP FRAME
ク ラ ン プ フ レ ー ム
(WQ92850)
30
WF002900
BIND HEAD SCREW
5.0X8 MFZN2B3
小 ネ ジ ＋ Ｂ Ｉ Ｎ Ｄ
4
01
*
40
WR241800
MAIN FRAME
メ イ ン フ レ ー ム 塗 装
50
WF002900
BIND HEAD SCREW
5.0X8 MFZN2B3
小 ネ ジ ＋ Ｂ Ｉ Ｎ Ｄ
3
01
*
60
WR242000
UNIT COVER
ユ ニ ッ ト カ バ ー 塗 装
70
WE878300
BIND HEAD SCREW
3.0X6 MFZN2B3
小 ネ ジ ＋ Ｂ Ｉ Ｎ Ｄ
5
01
ACCESSORIES
付
属
品
WG674700
CLAMP BOLT M8
TP65S
ク
ラ
ン
プ
ボ
ル
ト
01
*
WR562900
SCREW MACHINE +BIND
5.0X12 MFZN2B3 SP
小 ネ ジ ＋ Ｂ Ｉ Ｎ Ｄ
4
OPTION（別売品）
20
30
70
70
60
10 10a
40
50
70
• MAT1
ACCESSORY（付属品）
BOLT
（クランプボルト）
REF NO.
PART NO.
DESCRIPTION
部
品
名
REMARKS
QTY
RANK
*: New Parts
RANK: Japan only
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
CIRCUIT DIAGRAM
BLOCK DIAGRAM（ブロックダイアグラム） ............................3
CIRCUIT DIAGRAM（回路図）
DM (001, 002) ...................................................................... 4-5
JK (001‒002) ........................................................................ 6-7
PN ............................................................................................8
VR ............................................................................................8
CONTENTS（目次）
<001 F-4>
（シート間コネクタの読み方について）
（信号の行先ページ数を示します。）
（Page 8 は回路図のページです。）
（アルファベットが水平方向、数字が垂直方向）
（回路図表記上の注意）
Notation for Circuit Diagrams
1. How to identify inter-sheet connectors
（コネクタの接続について）
2. Connection of connectors.
This indicates the destination page.
対応するシート間のコネクタのあるロケーションを示します。
（アルファベットが水平方向、数字が垂直方向）
T-2 は対応するシート間のコネクタのあるロケーションを示します。
This indicates the location of the counter inter-sheet connector.
(The alphabet indicates horizontal direction and the number
indicates vertical direction)
Signal name
（信号名）
(Example)
T-2 is indicates the location of the counter inter-sheet connector.
(The alphabet indicates horizontal direction and the number indicates vertical direction)
Page 8 are the page of a circuit diagram.
to PN-CN501
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
Components having special characteristics are marked
and must be replaced with parts
having specifi cation equal to those originally installed.
印の部品は、安全を維持するために重要な部品です。交換する場合は、安全のために必ず
指定の部品をご使用ください。
WARNING
注：シートの部品詳細はパーツリストをご参照ください。
Note: See parts list for details of circuit board component parts.
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
1
2
3
4
5
6
A
B
C
D
E
F
G
H
DTX-MULTI 12
BLOCK DIAGRAM (DTX-MULTI 12)
BLOCK DIAGRAM (DTX-MULTI 12)
3
28CA1-2001051724-1
TO DEVICE
USB Bus
power
controller
Regulator
+5A +9A
LCDC
Program
ROM
(Flash)
64Mbit
CPU
SWX02
ADC
DAC
DAC
TO HOST
DM
JK
PN
VR
CN10
CN7
(10P)
CN4
(16P)
CN5
(26P)
CN501
(26P)
IC501
TA501,
TA502
CN8
(37P)
CN311 (21P)
CN312 (21P)
IC8 (316P)
IC14
(16P)
IC15
(16P)
Wave ROM
(P2)
256Mbit
IC11 (56P)
Wave ROM
(Flash)
512Mbit
Poly
Switch
IC13 (56P)
IC316
(14P)
IC320
(8P)
IC312
(8P)
IC313
(8P)
IC321
(8P)
Reset
IC6 (5P)
X1
X2
32
5
3
1, 2, 4
1, 2, 4
5
5
32
16, 43
16, 43
1
7
2
6
1
7
2
5
5
3
1
5
5
7
1
7
7
1
5
3
7
1
3
3
5
1
7
7
5
7
3
1
8
9
14
7
1
2
3
1
2, 3
11, 12
9, 10
11, 12
9, 10
5, 6
5, 6
2, 3
7
1
7
6
5
7
1
2
3
6
5
7
1
2
3
1
6
13, 34
13, 34
32
14
14
3
4
16, 20, 28,
59, 71
16, 43
1, 3, 9, 15, 29, 35, 41,
43, 49, 55, 75, 81
C19, C20, E5, E6, E15, E16, F5, F16, K5, K16, L5, L16, R5, R16, T5, T6, T15, T16
IC16 (5P)
IC10 (56P)
SDRAM
64Mbit x 32bit
IC9 (86P)
CN9
*1
*1
A20, B19, B20, C4, C18, D5, D8, D10, D17, D18, E8, E10, E13, H5, H16, H19, H20, N5, N16,
T8, T10, T13, U4, U17, V3, V18, W2, W19, Y1, Y20
*2
*2
Regulator
1.2D 3.3D
IC7 (5P)
Regulator
3.3D 5D
IC1 (3P)
IC4 (3P)
CN303
(37P)
CN301
(10P)
CN6 (17P)
CN8 (37P)
CN303 (37P)
CN302 (17P)
CN304 (8P)
CN601 (8P)
VR601
CN8 (37P)
CN303 (37P)
JK301
TH301
D301
JK302
JK306
JK305
JK304
JK303
JK311
JK310
JK309
JK308
JK307
VR302
IC315
(8P)
IC317
(8P)
IC318
(8P)
IC338
(8P)
IC323
(8P)
IC322
(8P)
IC324
(8P)
IC336
(8P)
IC339
(8P)
IC303
(8P)
IC325
(8P)
IC326
(8P)
IC326
(8P)
IC327
(8P)
IC327
(8P)
IC325
(8P)
CN305
(2P)
CN308
(2P)
CN306
(2P)
CN307
(2P)
CN309
(2P)
CN310
(2P)
VR301
SW301
SW301
12V
+
–
IN
OUT
MASTER
VOLUME
MIDI
L/MONO
R
OUTPUT
VOLUME
PHONES
GAIN
AUX IN
FOOT SW
HH CTRL
PAD1
PAD2
PAD3
PAD4
PAD5
PAD6
�/�
HH65 etc.
Dual trigger
�/�
Dual trigger
�
3zone
FC4/5, HH65 etc.
Regulator
+9P 12V
IC301 (3P)
DCDC
+5D 12V
MUTE
Circuit
IC306 (20P)
DCDC
±9A +5D
IC304 (10P)
1
3
7
5
7
5
1
3
1
3
7
5
IC331
(16P)
IC332
(16P)
IC333
(20P)
IC334
(20P)
IC335
(20P)
13
3
10
9
13
3
10
9
USB
w w w
.
x i a o y u 1 6 3 .
c o m
Q Q
3 7 6 3 1 5 1 5 0
9
9
2
8
9
4
2
9
8
T E L
1 3 9 4 2 2 9 6 5 1 3
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
A
B
C
D
E
F
G
H
I
J
K
L
M
N
O
P
Q
R
1
2
3
4
5
6
7
8
9
10
11
12
DTX-MULTI 12
DM CIRCUIT DIAGRAM 1/2 (001) (DTX-MULTI 12)
DM CIRCUIT DIAGRAM 1/2 (001) (DTX-MULTI 12)
28CC1-2001051725-1
4
BA33BC0FP (X5889A0R)
REGULATOR +3.3V
DM: IC1
1. INPUT
2. GND
3. OUTPUT
1
2
3
1: CE or CE
2: GND
3: NC
4: VDD
5: VOUT
R1172H121D-T1-F (X9292A00)
REGULATOR +1.2V
DM: IC7
1
2
3
4
5
D1F60 (VS20110R)
DIODE 1.0A 600V
DM: D2, D3
1: ANODE
2: CATHODE
2
1
<002 G-9>
<002 G-8>
<002 D-10>
<002 G-8>
<002 D-10>
<002 J-1>
<002 J-2>
<002 J-2>
<002 D-11>
<002 M-7>
<002 N-8>
<002 N-8>
: Not installed（未実装）
REGULATOR +3.3V
REGULATOR +1.2V
SYSTEM RESET
INVERTER
CPU (SWX02)
CPU (SWX02)
CPU (SWX02)
FLASH ROM 64M PROG.
SDRAM 64M
INVERTER
INVERTER
Not installed
Not installed
: Ceramic Capacitor （セラミックコンデンサー）
w w w
.
x i a o y u 1 6 3 .
c o m
Q Q
3 7 6 3 1 5 1 5 0
9
9
2
8
9
4
2
9
8
T E L
1 3 9 4 2 2 9 6 5 1 3
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
1
2
3
4
5
6
7
8
9
10
11
12
A
D
E
C
B
F
G
H
I
J
K
L
M
N
O
P
Q
R
DTX-MULTI 12
DM CIRCUIT DIAGRAM 2/2 (002) (DTX-MULTI 12)
DM CIRCUIT DIAGRAM 2/2 (002) (DTX-MULTI 12)
28CC1-2001051725-2
5
2
CPU (SWX02)
CPU (SWX02)
P2ROM 256M
FLASH ROM 512M
INVERTER
INVERTER
DAC
DAC
REGULATOR +5V
USB HIGH-SIDE
POWER SW.
Not installed
to LCD MODULE
USB
TO DEVICE
TO HOST
to PN-CN501
to JK-CN302
to JK-CN301
to JK-CN303
Not installed
: Not installed（未実装）
: Ceramic Capacitor （セラミックコンデンサー）
<001 F-4>
<001 F-4>
<001 E-5>
<001 N-8>
<001 M-7>
<001 M-7>
<001 N-8>
<001 N-8>
<001 M-9>
<001 N-9>
<001 N-10>
<001 N-8>
<001 N-9>
<001 N-9>
<001 O-11>
NJM78M05DL1A (XS534A00)
REGULATOR +5V
DM: IC4
1: INPUT
2: GND
3: OUTPUT
1
2
3
1SS372 (V9424900)
DIODE ARRAY
DM: DA1–4
1
3
2
1
2
3
1: ANODE 1
2: CATHODE 2
3: CATHODE 1,
ANODE 2
D1F60 (VS20110R)
DIODE 1.0A 600V
DM: D1
1: ANODE
2: CATHODE
2
1
2SA1037AK (VV556500)
TRANSISTOR
DM: TR1, TR4
1: BASE
2: EMITTER
3: COLLECTOR
1
3
2
1
2
3
2SC2412K (VV556400)
TRANSISTOR
DM: TR2, TR3
1
2
3
1: EMITTER
2: BASE
3: COLLECTOR
1
2
3
w w w
.
x i a o y u 1 6 3 .
c o m
Q Q
3 7 6 3 1 5 1 5 0
9
9
2
8
9
4
2
9
8
T E L
1 3 9 4 2 2 9 6 5 1 3
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
A
B
C
D
E
F
G
H
I
J
K
L
M
N
O
P
Q
R
S
T
U
1
2
3
4
5
6
7
8
9
10
11
12
13
DTX-MULTI 12
JK CIRCUIT DIAGRAM 1/2 (001) (DTX-MULTI 12)
JK CIRCUIT DIAGRAM 1/2 (001) (DTX-MULTI 12)
6
28CC1-2001051727-1 3
RB055LA-40TR (WQ970500)
DIODE
JK: D308
1: ANODE
2: CATHODE
1
2
μPC2909T-E1 (XT441A0R)
REGULATOR +9V
JK: IC301
1: INPUT
2: GND
3: OUTPUT
1
2
3
S3V20 (VR313500)
DIODE
JK: D301
1: ANODE
2: CATHODE
2
1
RB521S-30 (WR148500)
DIODE
JK: D307
1: ANODE
2: CATHODE
1
2
PMEG2020AEA (WH514200)
DIODE
JK: D309
1: CATHODE
2: ANODE
2
1
RB050LA-30 (WR148200)
DIODE
JK: D310
1: ANODE
2: CATHODE
1
2
RB160L-40 (VS59760R)
DIODE
JK: D315, D316
1: ANODE
2: CATHODE
2
1
2SC3326 (VD303700)
TRANSISTOR
JK: TR301–305, TR308, TR309
1
3
2
1: BASE
2: EMITTER
3: COLLECTOR
1
2
3
2SC2412K (VV556400)
TRANSISTOR
JK: TR306
1
2
3
1: EMITTER
2: BASE
3: COLLECTOR
1
2
3
2SD0601ARL/AQL (V4767500)
TRANSISTOR
JK: TR306
1: BASE
2: EMITTER
3: COLLECTOR
1
3
2
1
2
3
KTA1504S (WC52950R)
TRANSISTOR
JK: TR307
1: EMITTER
2: BASE
3: COLLECTOR
2
3
1
2
1
3
1
3
2
1: BASE
2: EMITTER
3: COLLECTOR
1
2
3
2SA1162-Y (VJ92720R)
TRANSISTOR
JK: TR311
1SS355 TE-17 (VT332900)
DIODE 1A 40V
JK: D302–304, D311–314
1
2
1: ANODE
2: CATHODE
D1F60 (VS20110R)
DIODE 1.0A 600V
JK: D305
1: ANODE
2: CATHODE
2
1
<002 B-2>
<002 B-3>
<002 B-3>
: Not installed（未実装）
OP AMP
OP AMP
OP AMP
OP AMP
OP AMP
OP AMP
OP AMP
OP AMP
OP AMP
OP AMP
OP AMP
OP AMP
ANALOG SWITCH
OP AMP
INVERTER
INVERTER
INVERTER
INVERTER
OR
OR
PHOTO COUPLER
REGULATOR +9V
DC-DC CONVERTER
DC-DC CONVERTER
: Ceramic Capacitor （セラミックコンデンサー）
12V
+
–
AUX IN
GAIN
L/MONO
R
OUTPUT
(for AUX IN)
A10k
(for PHONES)
A10k
VOLUME
PHONES
to VR-CN601
to DM-CN7
to DM-CN6
to DM-CN8
: Metal Oxide Film Resistor（酸化金属被膜抵抗）
: MetalFilmResistor（金属被膜抵抗）
IN
OUT
MIDI
w w w
.
x i a o y u 1 6 3 .
c o m
Q Q
3 7 6 3 1 5 1 5 0
9
9
2
8
9
4
2
9
8
T E L
1 3 9 4 2 2 9 6 5 1 3
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
1
2
3
4
5
6
7
8
9
10
11
12
13
A
D
E
C
B
F
G
H
I
J
K
L
M
N
O
P
Q
R
S
DTX-MULTI 12
JK CIRCUIT DIAGRAM 2/2 (002) (DTX-MULTI 12)
JK CIRCUIT DIAGRAM 2/2 (002) (DTX-MULTI 12)
28CC1-2001051727-2
7
1
�
�/�
�/�
FOOT SW
HH CTRL
OP AMP
OP AMP
OP AMP
OP AMP
OP AMP
OP AMP
OP AMP
OP AMP
OP AMP
OP AMP
MULTIPLEXER
MULTIPLEXER
TRANSCEIVER
TRANSCEIVER
TRANSCEIVER
OP AMP
OP AMP
OP AMP
OP AMP
OP AMP
OP AMP
OP AMP
OP AMP
OP AMP
OP AMP
OP AMP
OP AMP
OP AMP
: Not installed（未実装）
: Ceramic Capacitor （セラミックコンデンサー）
<001 I-9>
<001 I-10>
<001 I-11>
<001 I-10>
to SENSOR UNIT ST (PAD1)
to SENSOR UNIT CT (PAD2)
to SENSOR UNIT CT (PAD5)
to SENSOR UNIT ST (PAD6)
to PAD SHEET SWITCH
(Rear side)
to PAD SHEET SWITCH
(Front side)
to SENSOR UNIT ST (PAD3)
to SENSOR UNIT ST (PAD4)
SENSOR UNIT position
（センサユニット位置）
(PAD1)
SENSOR UNIT
ST
SENSOR UNIT
ST
SENSOR UNIT
CT
SENSOR UNIT
ST
SENSOR UNIT
ST
SENSOR UNIT
CT
(PAD2)
(PAD3)
(PAD4)
(PAD5)
(PAD6)
DA204K (V374900R)
DIODE ARRAY 2A X2
JK: DA301–317, DA324, DA325
1: CATHODE2
2: ANODE1
3: CATHODE1,
ANODE2
1
3
2
1
2
3
RB500V-40 (V2376600)
DIODE
JK: D331–340, D359–370
1: ANODE
2: CATHODE
2
1
1SS355 TE-17 (VT332900)
DIODE 1A 40V
JK: D317–330, D341–346, D371, D372
1
2
1: ANODE
2: CATHODE
w w w
.
x i a o y u 1 6 3 .
c o m
Q Q
3 7 6 3 1 5 1 5 0
9
9
2
8
9
4
2
9
8
T E L
1 3 9 4 2 2 9 6 5 1 3
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
A
B
C
D
E
F
G
H
I
J
K
L
M
N
O
P
Q
R
S
T
U
1
2
3
4
5
6
7
8
9
10
11
12
13
DTX-MULTI 12
PN, VR CIRCUIT DIAGRAM (DTX-MULTI 12)
PN, VR CIRCUIT DIAGRAM (DTX-MULTI 12)
8
28CC1-2001051729-1
28CC1-2001051727-3
TRANSCEIVER
Transistor Array
Transistor Array
: Ceramic Capacitor （セラミックコンデンサー）
PN
VR
(for OUTPUT)
A10k
MASTER VOLUME
to JK-CN304
to DM-CN5
1SS355 TE-17 (VT332900)
DIODE 1A 40V
PN: D501–516
1
2
1: ANODE
2: CATHODE
w w w
.
x i a o y u 1 6 3 .
c o m
Q Q
3 7 6 3 1 5 1 5 0
9
9
2
8
9
4
2
9
8
T E L
1 3 9 4 2 2 9 6 5 1 3
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
立即购买
下载本素材需消耗 5 积分
无法下载？立即反馈
标签：
版权声明
1. 本站所有素材，仅限学习交流，仅展示部分内容，如需查看完整内容，请下载原文件。
2. 会员在本站下载的所有素材，只拥有使用权，著作权归原作者所有。
3. 所有素材，未经合法授权，请勿用于商业用途，会员不得以任何形式发布、传播、复制、转售该素材，否则一律封号处理。
4. 如果素材损害你的权益请联系客服QQ：77594475 处理。
