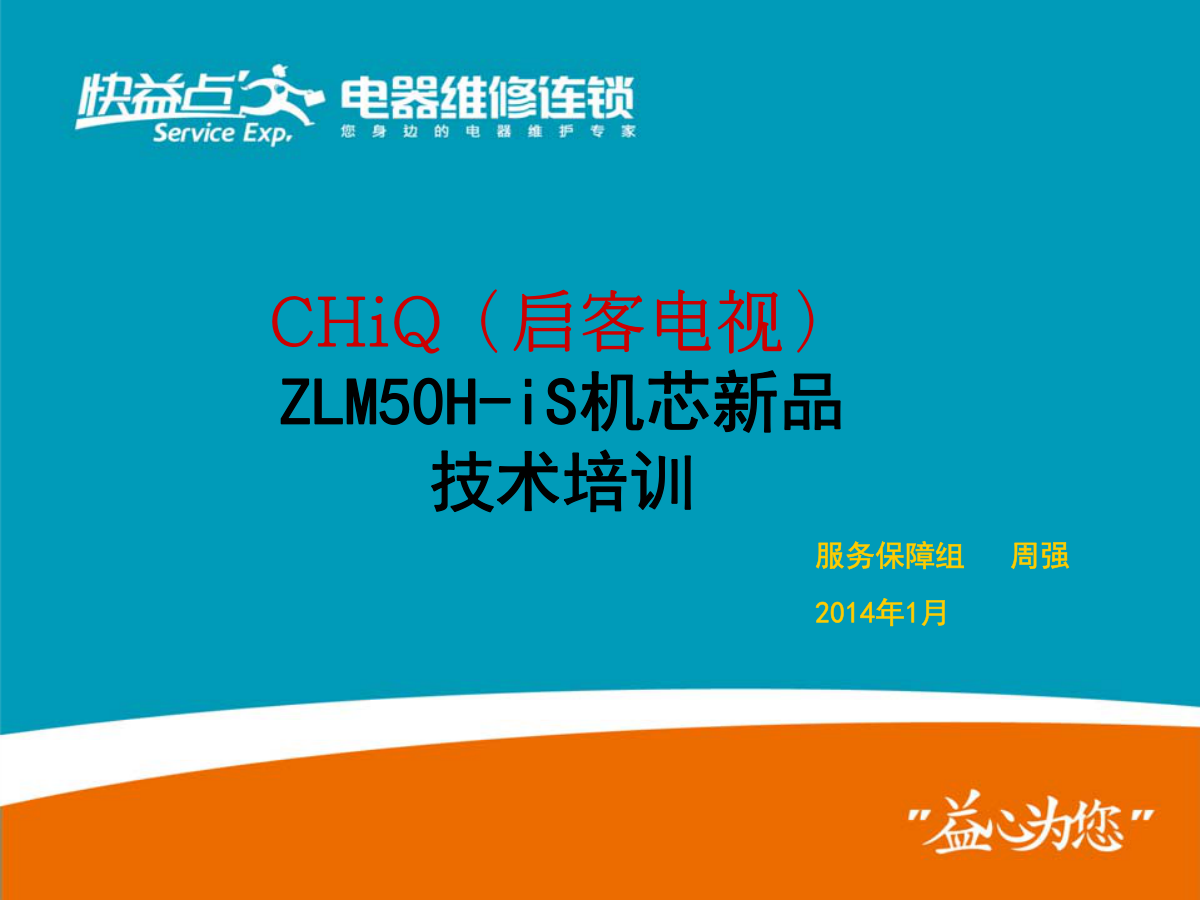

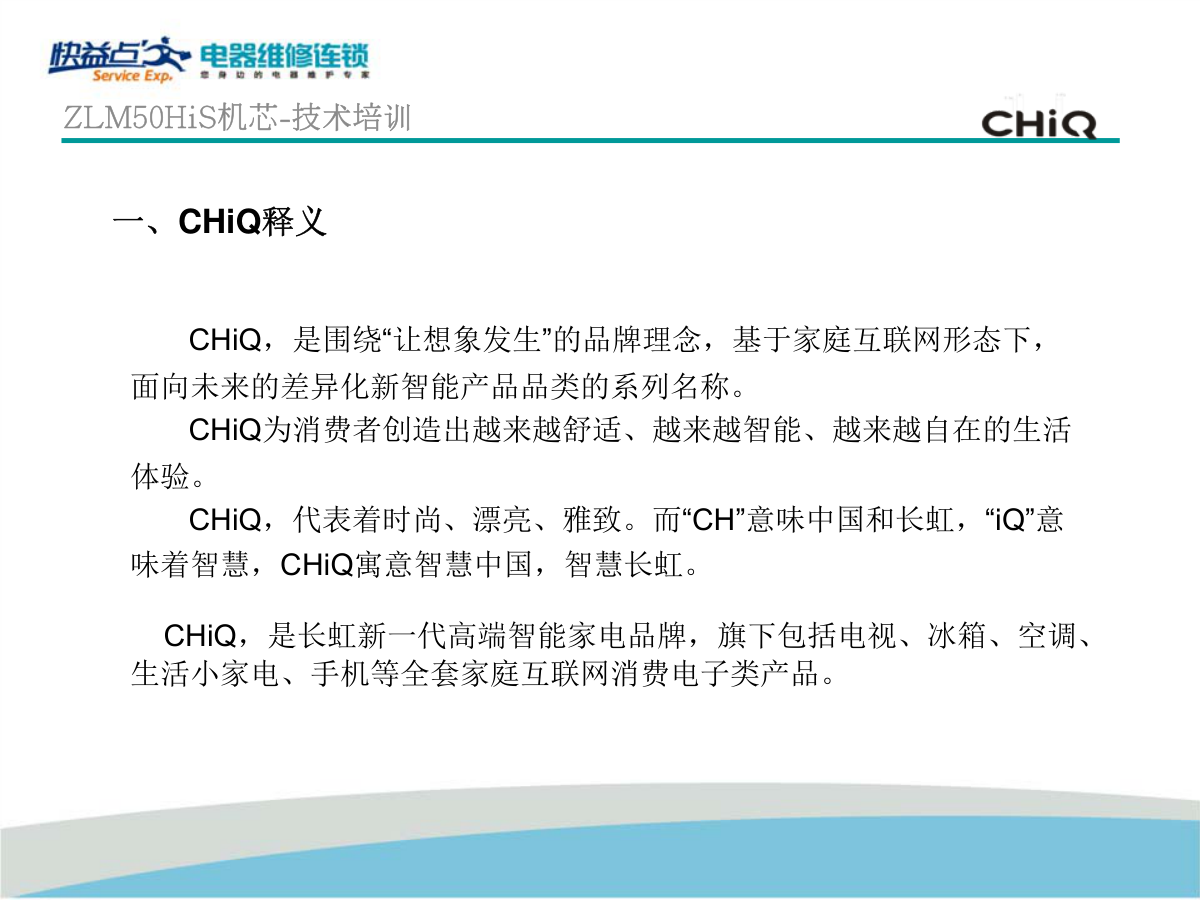

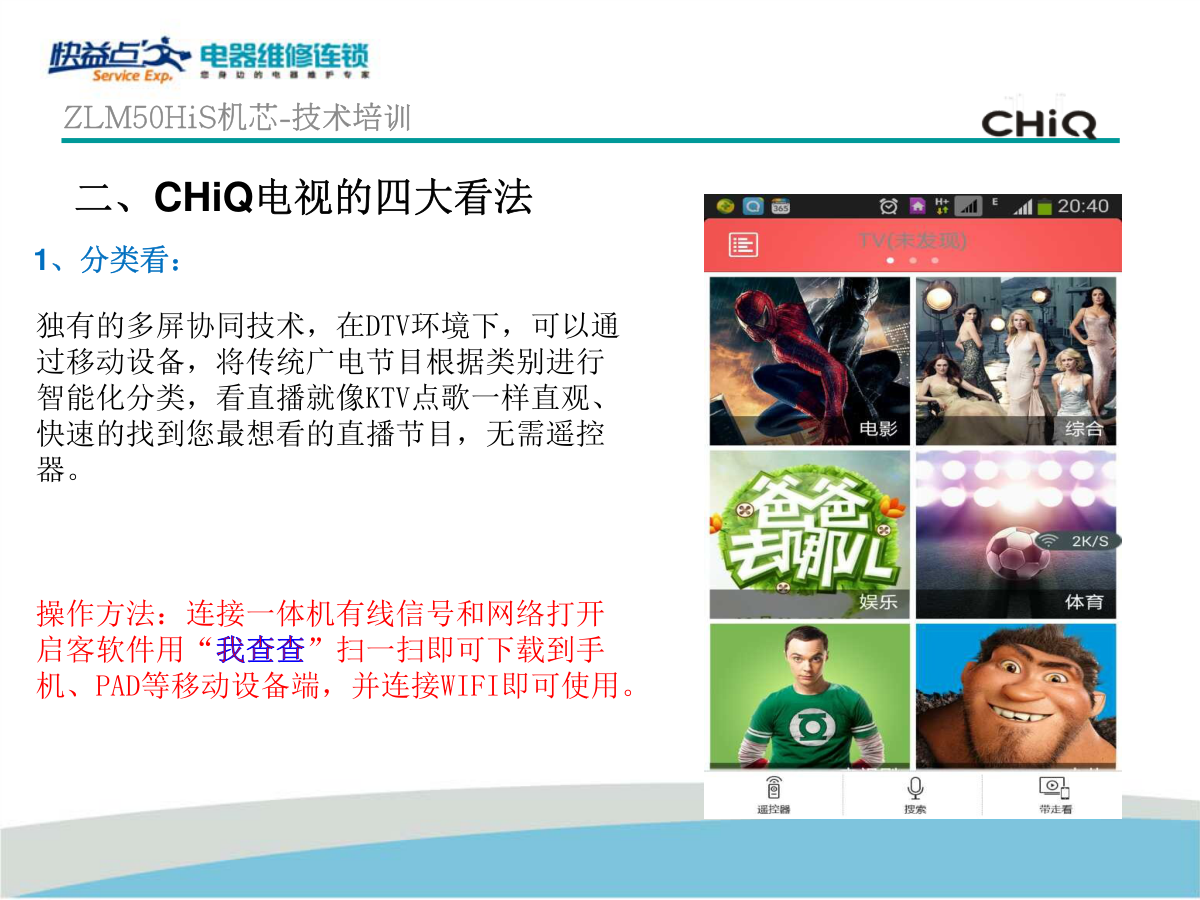

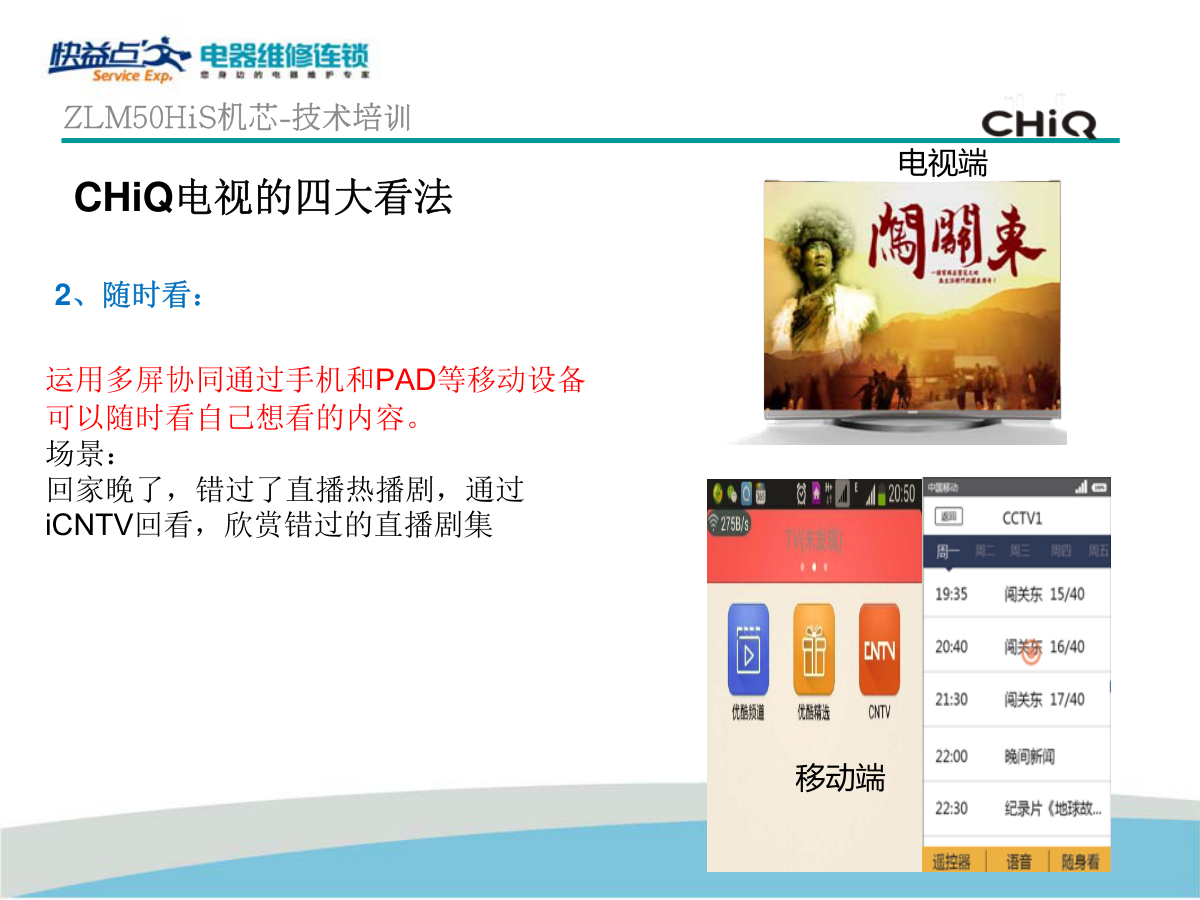

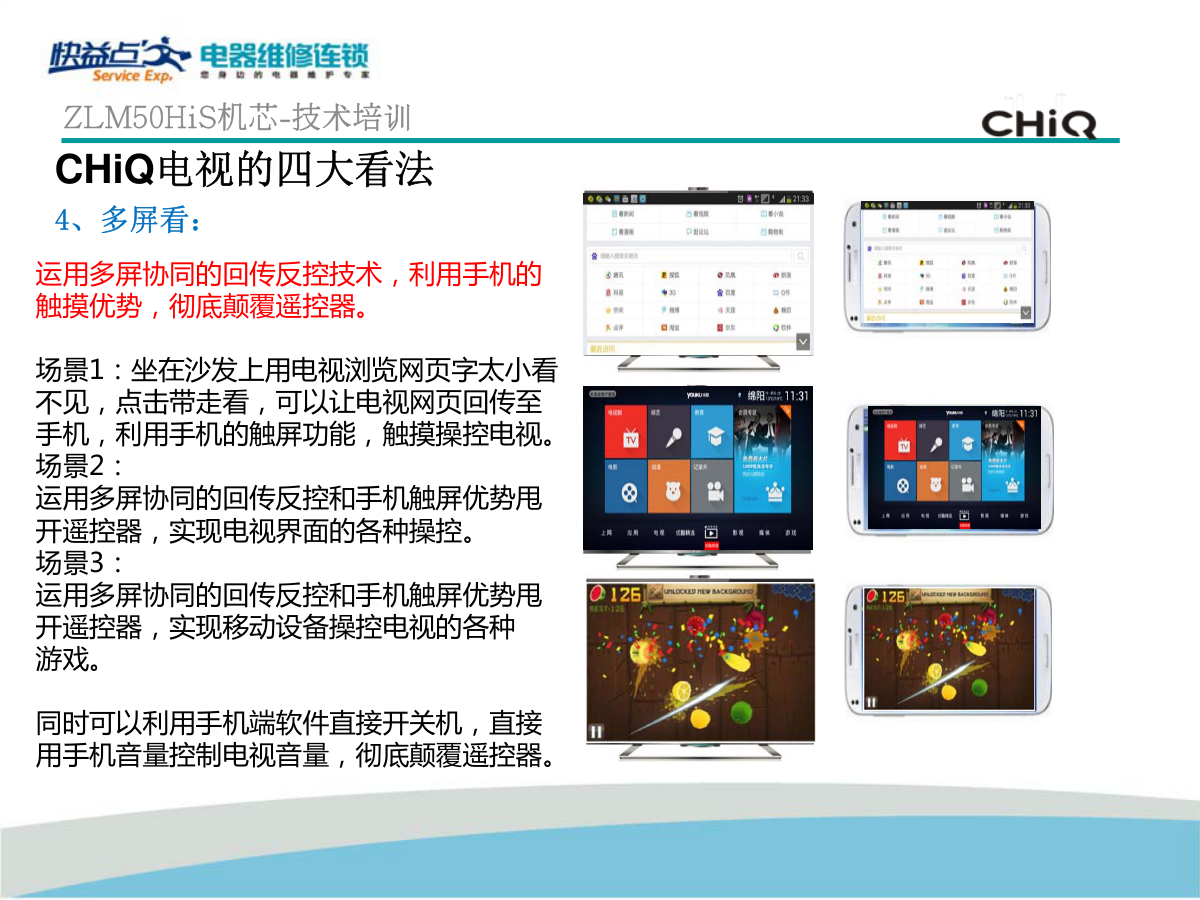

CHiQ（启客电视） ZLM50H-iS机芯新品 技术培训 服务保障组 周强 2014年1月 1 ZLM50HiS机芯-技术培训 （一）CHiQ（启客电视） CHiQ 1 ZLM50HiS机芯-技术培训 CHiQ，是围绕“让想象发生”的品牌理念，基于家庭互联网形态下， 面向未来的差异化新智能产品品类的系列名称。 CHiQ为消费者创造出越来越舒适、越来越智能、越来越自在的生活 体验。 CHiQ，代表着时尚、漂亮、雅致。而“CH”意味中国和长虹，“iQ”意 味着智慧，CHiQ寓意智慧中国，智慧长虹。 一、CHiQ释义 CHiQ，是长虹新一代高端智能家电品牌，旗下包括电视、冰箱、空调、 生活小家电、手机等全套家庭互联网消费电子类产品。 1 ZLM50HiS机芯-技术培训 1 ZLM50HiS机芯-技术培训 二、CHiQ电视的四大看法 独有的多屏协同技术，在DTV环境下，可以通 过移动设备，将传统广电节目根据类别进行 智能化分类，看直播就像KTV点歌一样直观、 快速的找到您最想看的直播节目，无需遥控 器。 操作方法：连接一体机有线信号和网络打开 启客软件用“我查查”扫一扫即可下载到手 机、PAD等移动设备端，并连接WIFI即可使用。 1、分类看： 1 ZLM50HiS机芯-技术培训 CHiQ电视的四大看法 2、随时看： 运用多屏协同通过手机和PAD等移动设备 可以随时看自己想看的内容。 场景： 回家晚了，错过了直播热播剧，通过 iCNTV回看，欣赏错过的直播剧集 电视端 移动端 1 ZLM50HiS机芯-技术培训 CHiQ电视的四大看法 3、带走看： 运用多屏协同通过手机和PAD等移动设备 可以让节目跟你走。 场景1： 爸爸妈妈在客厅看电视，我卧室没电视 又不想起床看轻轻一按带走看，立马在 被窝里收看； 场景2： 精彩的球赛正在直播，突然内急轻轻一按 带走看，在厕所也能继续看。 场景3： 客厅里不能享受美好的阳光，轻轻一点 带走看，在阳台一边享受冬日暖阳一边看。 手机端 电视端 1 ZLM50HiS机芯-技术培训 CHiQ电视的四大看法 4、多屏看： 运用多屏协同的回传反控技术，利用手机的 触摸优势，彻底颠覆遥控器。 场景1：坐在沙发上用电视浏览网页字太小看 不见，点击带走看，可以让电视网页回传至 手机，利用手机的触屏功能，触摸操控电视。 场景2： 运用多屏协同的回传反控和手机触屏优势甩 开遥控器，实现电视界面的各种操控。 场景3： 运用多屏协同的回传反控和手机触屏优势甩 开遥控器，实现移动设备操控电视的各种 游戏。 同时可以利用手机端软件直接开关机，直接 用手机音量控制电视音量，彻底颠覆遥控器。 1 ZLM50HiS机芯-技术培训 CHiQ电视的“多屏协同”技术让你可以使用手机、 Pad这样的智能移动终端，对电视进行全方位操 控。 在CHiQ手机客户端上，点击“搜索”功能， 就可以搜索互联网视频资源了。对着手机输入一 个检索，甚至可以使用“语音搜索”直接对着手机 喊出你想看的视频，电视就会自动播放出来。长 虹和内容提供商一起开发的“视频汇聚”技术，还 会给你带来热点节目推送、个性轮播频道定制、 一键轻松追剧、对暂时检索不到的内容进行许愿 提醒、节目回看等多种便捷的增值功能。 CHiQ既可以完成电视节目向移动端的切 换，又可以实现将手机、PAD上的内容资源传输 到电视端的共享。CHiQ真正实现了多屏协同， 让电视变成了一个硕大的显示器，而手机既是遥 控器也是电视端，更是一个云存储库。手机和电 视内容共享、互补，无限延伸了视频资源的丰富 性。 启客TV 1 ZLM50HiS机芯-技术培训 操作方法： 1、在遥控器上按压“应用”按键， 出现如右图界面找到“启客TV” 2、点击“启客TV”进入界面，用手机扫 描二维码，手机自动下载软件后，点击 安装。 手机界面 注： 1、手机安卓系统必须在4.0版本及以上，才 能运行。 2、必须在同一个局域网内（同一个路由器）。 1 ZLM50HiS机芯-技术培训 安装在手机上的 启客TV图标 同遥控 器上功 能键 3、手机安装成功后的界面 遥控器控制TV 鼠标 1 ZLM50HiS机芯-技术培训 搜索 4、搜索（可以通过语音、文字） 语音话筒标示 文字搜索 1 ZLM50HiS机芯-技术培训 电视 画面 5、“带走看”电视上节目在手机上看 手机 画面 带走看 1 ZLM50HiS机芯-技术培训 6、启客TV手机界面菜单 1 ZLM50HiS机芯-技术培训 Q1R：系列采用航空合金一次性精铸成型，结合纤薄机身和无界设计，1mm。 Q1N：面框采用CHIQ独有的“钛金曲面烫金技术”，边框和后盖采用最新的“陶瓷白”时 尚材质。 Q1C：系列全机身（边框、后盖、底座）均采用True material真材实料的纯钢拉丝工 艺。 三、 CHiQ电视型号 系列 机型 产品定义 CHIQ 65Q1C 曲面版4K家庭互联网 55Q1C 65Q1R 无界版4K家庭互联网 55Q1R 49Q1R 65Q1N 极窄版4K家庭互联网 58Q1N 50Q1N 42Q1N 40Q1N 1 ZLM50HiS机芯-技术培训 四、CHiQ-主页界面 1 ZLM50HiS机芯-技术培训 CHiQ-主页-上网界面 1 ZLM50HiS机芯-技术培训 CHiQ-主页-应用——显示更多的应用 1 ZLM50HiS机芯-技术培训 全部应用软件（自带已经安装好的） 具体介绍见后页 1 ZLM50HiS机芯-技术培训 显示收视率排前的节目源（网络实现） CHiQ-主页-电视界面 1 ZLM50HiS机芯-技术培训 CHiQ-主页-优酷界面 1 ZLM50HiS机芯-技术培训 CHiQ-主页-优酷界面 1 ZLM50HiS机芯-技术培训 中国网络电视节目 CHiQ-主页-影视界面 1 ZLM50HiS机芯-技术培训 CHiQ-主页-媒体界面 1 ZLM50HiS机芯-技术培训 CHiQ-主页-游戏界面 动游游戏大厅 全球首创将您的智能手机变身为游 戏手柄，运用先进的体感技术与平 台互通，将手机与智能电视连接为 一个超大型游戏舞台，真正做到“ 随处玩”的360°全方位游戏体验 运动加加 全新上线游戏大厅，支持游戏3D图 形显示，游戏体验更加逼真，健康 益智类游戏，全家都乐在其中。（ 手机、遥控、手柄） 亿家欢 内有27款专为电视制作的精品游 戏，支持电视遥控器，外接鼠标 或空鼠，蓝牙体感手柄等多类型 游戏，丰富用户操控体验。重点 游戏：保龄球、网球、瑜伽。 1 ZLM50HiS机芯-技术培训 五、 Ciri语音浏览器 Ciri语音3.0： 语音识别时间提升至0.5秒，识别率98%，快准狠！ 本地语音操控、云端语音搜索、人机对话 打开XX应用 音量XX 我想看 XXX 3.0 采用专为4K客厅电视打造的UMAXOS4K玲珑 版操控系统和极简遥控器协调一致，符合人体 工程学，操作便捷速度快。 1、一键直选； 2、键键直达；3、一键观影 4、语音\体感；5、急速操控 应用2秒、图片3秒、视频2秒 秒速换台 快速开关机 六、U-MAX玲珑版客厅电视操控 遥控器“U-MAX”键：可以还原电影胶片画质和数字影院音效。 1 ZLM50HiS机芯-技术培训 七、CHiQ1系列电视新品采用超强双核A9CPU+Power VR SGX543的超强 双核3DGPU同苹果A5的配置相同，能够显示流畅的大型游戏和4K画面。内 存为大写的2GB（大写的1GB相当于小写的8Gb）, SD卡内存拓展最高 32GB，闪存4GB。 1 ZLM50HiS机芯-技术培训 （二） ZLM50H-iS机芯新品培训 1 ZLM50HiS机芯-技术培训 一、ZLM50H-iS 机芯简介 ZLM50H-iS 机芯以MTK公司MT5327为主芯片，带多媒体功能，数字电视、无线 WiFi，支持3D、HDMi1.4、UD 屏。主板所有输入、输出接口均位于主板下方和右 侧，因此音视频线的插入方向采用下出和侧出的方式。 ZLM50H-iS 机芯液晶电视型号目前有：UD65B6000iD;3D58B6000iD;3D65C6000iD; UD55C7000iD ZLM50H-iUM-1 LGD(LC550EQN-PCF1) UD49C7000iD ZLM50H-iUM-1 LGD(LC490EQN-XGF1) UD40C6000iD ZLM50H-iS 群创(V400DK1-KS1) UD58B6000iD ZLM50H-iS 群创(V580DK2-KS1) UD39B6000iD ZLM50H-iS 群创(V390DK1-LS1(C2)) ZLS47H- i S机芯：UD39B6000i D、UD42B6000i D、UD50B6000i D、UD55B6000i D 1 ZLM50HiS机芯-技术培训 MT5327 支持MPEG1/2/4、AVi、H.264、RM/RMVB等视频解码，最大支持到 4K2K(3840´2160）视频输入，实现无损点对点解码，做到USB 真正无损播放4K2K 片源。支持JPG、GiF、PNG等多种图片格式，最大支持到4K2K(3840´2160）分辨 率图片。 主要特点： 自带多路视频输入，无需外部转换开关； 内置HDMi接收器（支持部分V1.4 标准），支持CEC 功能； 内置i2S DAC，HDMi 数字音频可以直接转换为模拟音频输出； 内置3D De-interlace、3D COMB FiLTER、3D NR 功能； 内置Audio ADC、Audio DSP、Audio DAC； 内置USB2.0/3.0接收器，支持JPEG、RM、H.264、MPEG1、MPEG2、MPEG4、 MP3 解码； 内置ARM11 处理器和DSP 处理器；双核CPU; 支持8bit/10bit FHD 120HZ和8/10/12-bit@4 lane,FHD 120Hz 的UD 屏接口； 支持MHL2.0； 第四代高质TV解码器和双VBi解码器； 第四代先进的动态监视和动态补偿； 支持LOCAL DiMMiNG； 支持1026MHZ的DDR2，1188MHZ的DDR3； 支持BASS/TREBLE。 1 ZLM50HiS机芯-技术培训 二、 ZLM50H-iS接口功能介绍 1.网络：用网线将此接口与宽带网口连接(具体连接方式请参见电子说 明书“网络设置”中的网络连接图)。 2.数字音频输出：用数字音频线将此接口与数字音响设备连接。 3. AV 输出：可将电视机的监视信号输出作为信号源使用。 4.分量输入：通过该接口插入的YPbPr 音视频连接线与机顶盒、DVD 等 具有分量输出端子的音视频设备进行连接。 5. VGA 输入：可用于连接电脑主机，VGA 与分量共用音频输入接口。 6. AV 输入：通过该接口插入音视频连接线外接音视频设备，如DVD、 VCD 等。 7. 天线输入端口：用于连接天线或有线电视网，接收室外天线信号或闭 路电视信号。 8. USB 1、USB 2 、USB 3：用于连接USB 设备，如U 盘、无线网卡等。 USB 3(3.0)为超高速USB3.0 蓝色接口，可提供5V，1A 输出驱动外部存 储设备，并向下兼容USB2.0，USB1.1 外接存储设备。 9. HDMi 1、HDMi 2、HDMi 3 支持有HDMi 连接的AV 设备(机顶盒、DVD 和数字电视等)。HDMi 又 称高清晰多媒体接口，使用一根电缆即可传输数字音频和视频信号。 HDMi 1 接口支持将具有MHL(移动高清连接技术)功能的电子消费产品 (如手机、平板电脑)，用单线缆连接至本机HDMi 1 接口，从而实现 输出高清晰度的视频和数字音频，并同时为接入设备充电。 10. Ci 卡：插入基于PCMCiA 接口的智能卡模块，用于接收DVB-C 传输 协议的数字电视。 11. SD 卡：SD 卡(Secure Digital Memory Card)插入端口 1 ZLM50HiS机芯-技术培训 按键 摄像头插座 USB 指示灯 三、整机结构 1、组件分布 1 ZLM50HiS机芯-技术培训 LED升压控制板 电源板：24V、12V输出 主板 逻辑板 2.4G接收器 无线wifi 2、组件分布 1 ZLM50HiS机芯-技术培训 6917L-0158A HSL55S-1M2 5A8 220V～ 3、接口介绍 升压板：24V电压升压到76V， 12路灯串恒流控制。 24V 地 无 3.1v背光开关 2v亮度控制 1 ZLM50HiS机芯-技术培训 2.4G射频接收器 对码：3D+数字键（0~9） 无线网络 WiFi 4、接口介绍 1 ZLM50HiS机芯-技术培训 5、主板识别 CON11摄像头插座 6M40芯片 VBO上屏插座 按键/指示灯 主芯片 MT5327 UA1伴音功放 TAS5711 J1电源接口 CON10 2.4G射频接口 CON6 WiFi U1 FLASH U5 DTMB(数字接收） ATBM8878 UD1~UD4 DDR/4Gb U6 USB中心控制器 flash 1 ZLM50HiS机芯-技术培训 6、信号流程框图 长虹ZLM50H-iS 机 芯液晶电视主要由电源 电路、射频电路、音视 频处理电路、模拟和数 字音视频输入输出接口 电路、图像变换处理电 路、多媒体处理电路、 伴音功放电路、系统控 制电路组成，整机电路 组成框图左图所示。 电源 1 ZLM50HiS机芯-技术培训 7、供电流程分布 1 ZLM50HiS机芯-技术培训 类 别 要 求 TV信号 制式 彩色 PAL、NTSC、SECAM 伴音 D/K B/G i M 射频频率范围 48.25MHz－863.25MHz 预设频道数量 236套 视频信号制式 PAL、NTSC、 SECAM 输入接口类型 1路RF、1 路AV，1 路YpbPr；3 路HDMi（其中HDMi1 带MHL 功能）；3 路侧置USB（其中 1 路为USB3.0）；1 路VGA（带音频耳机输入）； 1路网络接口 输出接口类型 1路AV输出、1路同轴输出 YpbPr格式 480i、480P、576i、576P、720P(50Hz/60Hz)、1080i(50Hz/60Hz)、1080P(50Hz/60Hz) HDMi格式 640×480@60Hz、800×600@60Hz、1024×768@60Hz、1280×768@60Hz、 1280×1024@60Hz、1600×1200@60Hz、480i、480P、576i、576P、720P(50Hz/60Hz)、 1080i(50Hz/60Hz)、 1080P(24Hz/30Hz/50Hz/60Hz) VGA格式 640×480@60Hz、800×600@60Hz、1024×768@60Hz、1280×768@60Hz、 1280×1024@60Hz、1600×1200@60Hz USB格式 PEG、MPEG1/2/4、MP3等主流媒体格式 其它 其它如亮度、对比度、响应时间、视角、分辨率、整机功耗等视液晶屏而定 8、系统主要规格说明 Mobile High-Definition Link (MHL) 移动终端高清影音标准接口，是一种连接便携式消费电子装置的影音标准 接口，MHL 仅使用一条信号电缆，通过标准 HDMI 输入接口即可呈现于高清电视上。它运用了现有的 Micro USB接口，不论是手机、数码相机、数字摄影机和便携式多媒体播放器， 皆可将完整的媒体内容直接传输到 电视上且不损伤影片高分辨率的效果。 1 ZLM50HiS机芯-技术培训 四、调试 1 ZLM50HiS机芯-技术培训 “工具箱”菜单调试 1 ZLM50HiS机芯-技术培训 工具箱—设置菜单调试 1 ZLM50HiS机芯-技术培训 蓝光 工具箱—节目源、历史记录、本地媒体菜单调试 1 ZLM50HiS机芯-技术培训 日期 时间 无线 长虹 工具箱—网络设置、信息中心、应用管理菜单调试 1 ZLM50HiS机芯-技术培训 工具箱—搜索菜单调试 1 ZLM50HiS机芯-技术培训 “主页”菜单调试 1 ZLM50HiS机芯-技术培训 主页—上网调试介绍 1 ZLM50HiS机芯-技术培训 主页—应用调试介绍 1 ZLM50HiS机芯-技术培训 主页—电视调试介绍 1 ZLM50HiS机芯-技术培训 主页—影视调试介绍 1 ZLM50HiS机芯-技术培训 主页—媒体调试介绍 1 ZLM50HiS机芯-技术培训 主页—游戏调试（1） 羽毛球、棒球、跑步免费 1 ZLM50HiS机芯-技术培训 打开“体感键” 主页—游戏调试（2） 1 ZLM50HiS机芯-技术培训 主页—游戏调试（3） 1 ZLM50HiS机芯-技术培训 应用软件下载专区 1 ZLM50HiS机芯-技术培训 特殊功能介绍 1 ZLM50HiS机芯-技术培训 天气特殊功能介绍： 显 示 最 近 3 天 的 天 气 情 况 1 ZLM50HiS机芯-技术培训 根据喜爱节目自动排序 特殊功能介绍： 1 ZLM50HiS机芯-技术培训 五、工厂菜单进入方法 1 ZLM50HiS机芯-技术培训 按遥控器“节目源”键显示输入选择菜单，在菜单消失前，依次按数字键“0”、“8”、 “1”、“6”，进入工厂菜单。 1 ZLM50HiS机芯-技术培训 1 ZLM50HiS机芯-技术培训 1 ZLM50HiS机芯-技术培训 1 ZLM50HiS机芯-技术培训 ZLM50H-iS机芯在线升级方法及步骤 第1步，将升级程序拷贝到U盘根目录。 第2 步，在关机情况下，将U盘插入USB接口。 第3步，开机，自动进入升级模式。 第4步，升级完成后电视会自动重启来完成升级。 注意事项：CHiQ电视与C7000iD电视机芯一致，软件一致，升级后在 软件代码中需要选择对应机型。目前网站上1.00007版本包含 CHiQ系列。 1 ZLM50HiS机芯-技术培训 1、故障现象：开机花屏或有声音无图象，开机也不出LOGO，背光亮。 原因及处理：检查上屏的连接线没接好；接好上屏线。 2、故障现象：不开机，电源5VSB正常。 原因及处理：DDR（UD1、UD2、UD3、UD4）周围排阻虚焊或连焊。 3、故障现象：TV下无图像、无声音，也无雪花点，但AV 正常。 原因及处理：检查高频外围是否工作正常（包括预中放、总线、电源等），若正常高频 头 仍然没有输出，则高频头失效。 4、故障现象：液晶电视不受控（包括指示灯亮但不开机、遥控器和本机键对其不起作 用等） 原因及处理：检查DDR、EMMC、MT5327元件和外围电路焊接情况，重焊后正常。 5、故障现象：USB设备不识别。 原因及处理：检查USB接口供电5V是否正常，检查外围电路是否有虚焊或者连焊，重新 焊接。 常见故障处理 1 ZLM50HiS机芯-技术培训 6、故障现象：HDMi无信号。 原因及处理：检查HDMi接口及其外围电路是否有虚焊或者连焊，重新焊接。 7、故障现象：VGA无信号。 原因及处理：检查VGA接口及其外围电路是否有虚焊或者连焊，重新焊接。 8、故障现象：YPbPr无信号。 原因及处理：检查YPbPr视频接口及其外围电路是否有虚焊或者连焊，重新焊接。 9、故障现象：YPbPr有图无音。 原因及处理：检查YPbPr音频接口及其外围电路是否有虚焊或者连焊，重新焊接。 10、故障现象：AV无信号或者有图无音。 原因及处理：检查AV接口及其外围电路是否有虚焊或者连焊，重新焊接。 11、故障现象：AV输出无信号。 原因及处理：检查AV输出接口及其外围电路是否有虚焊或者连焊，重新焊接。 12、故障现象：无规律死机。 原因及处理：检查DDR（UD1、UD2、UD3、UD4）MT5327（UM1）以及供电电路、外围电 路，
