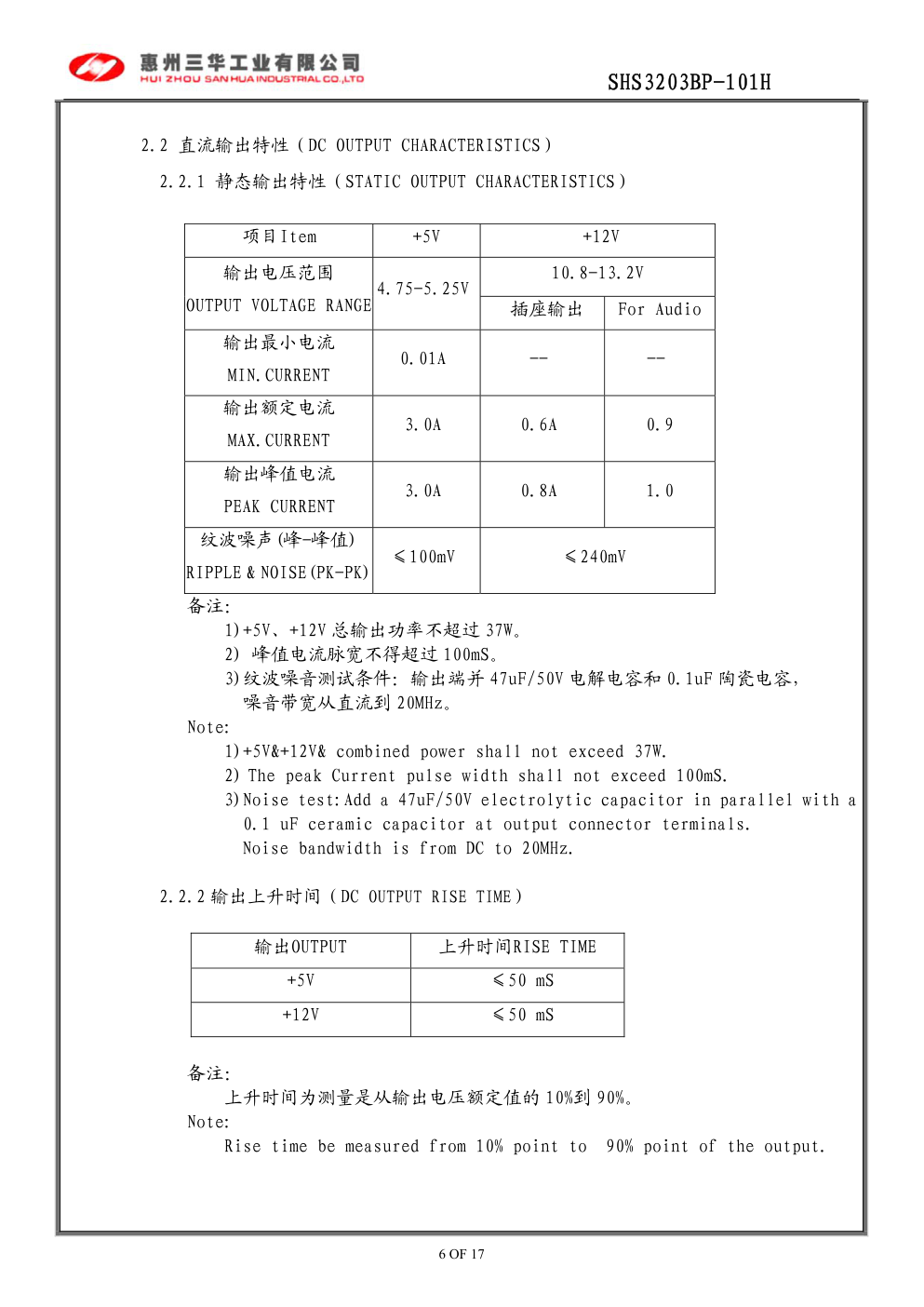

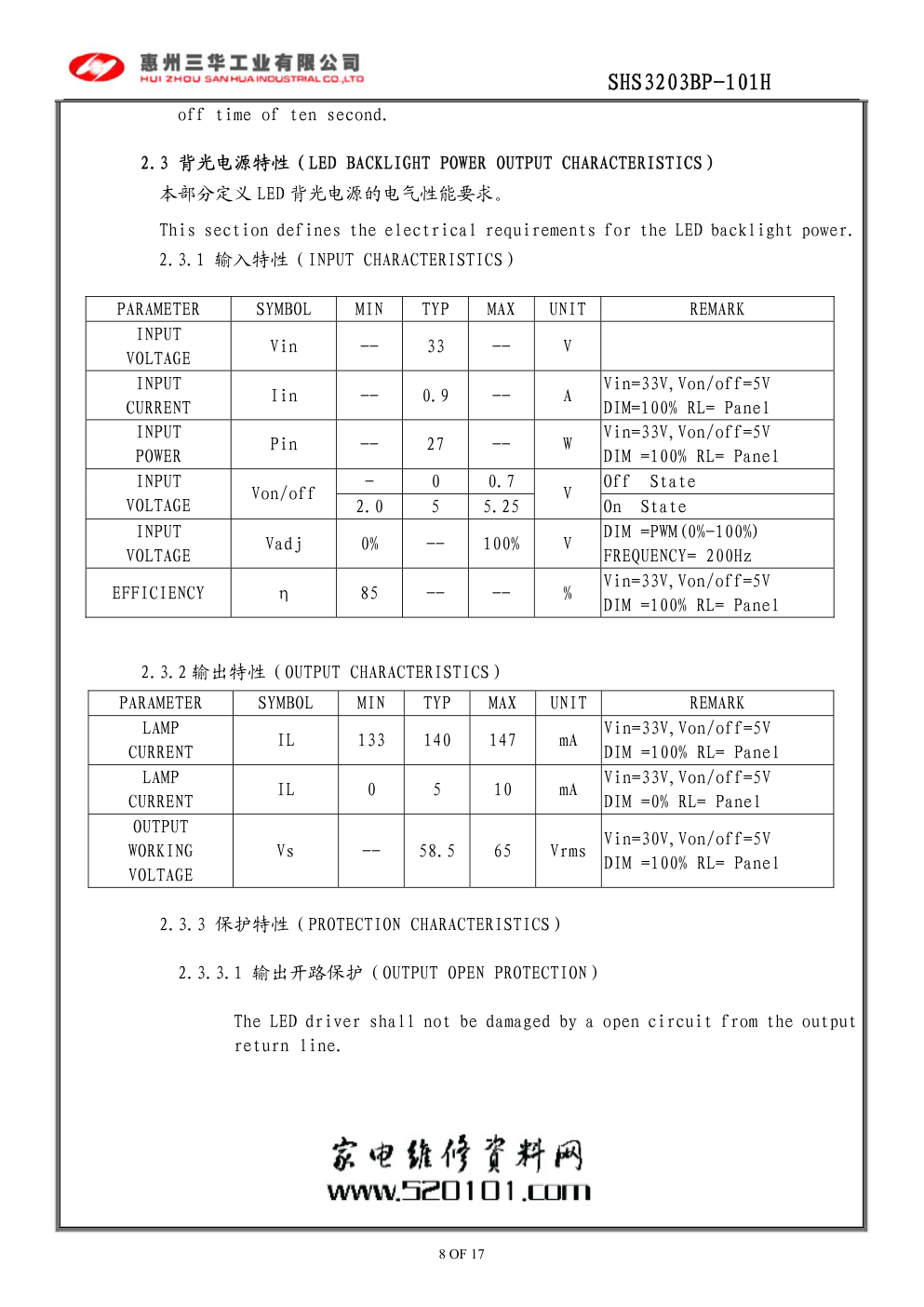

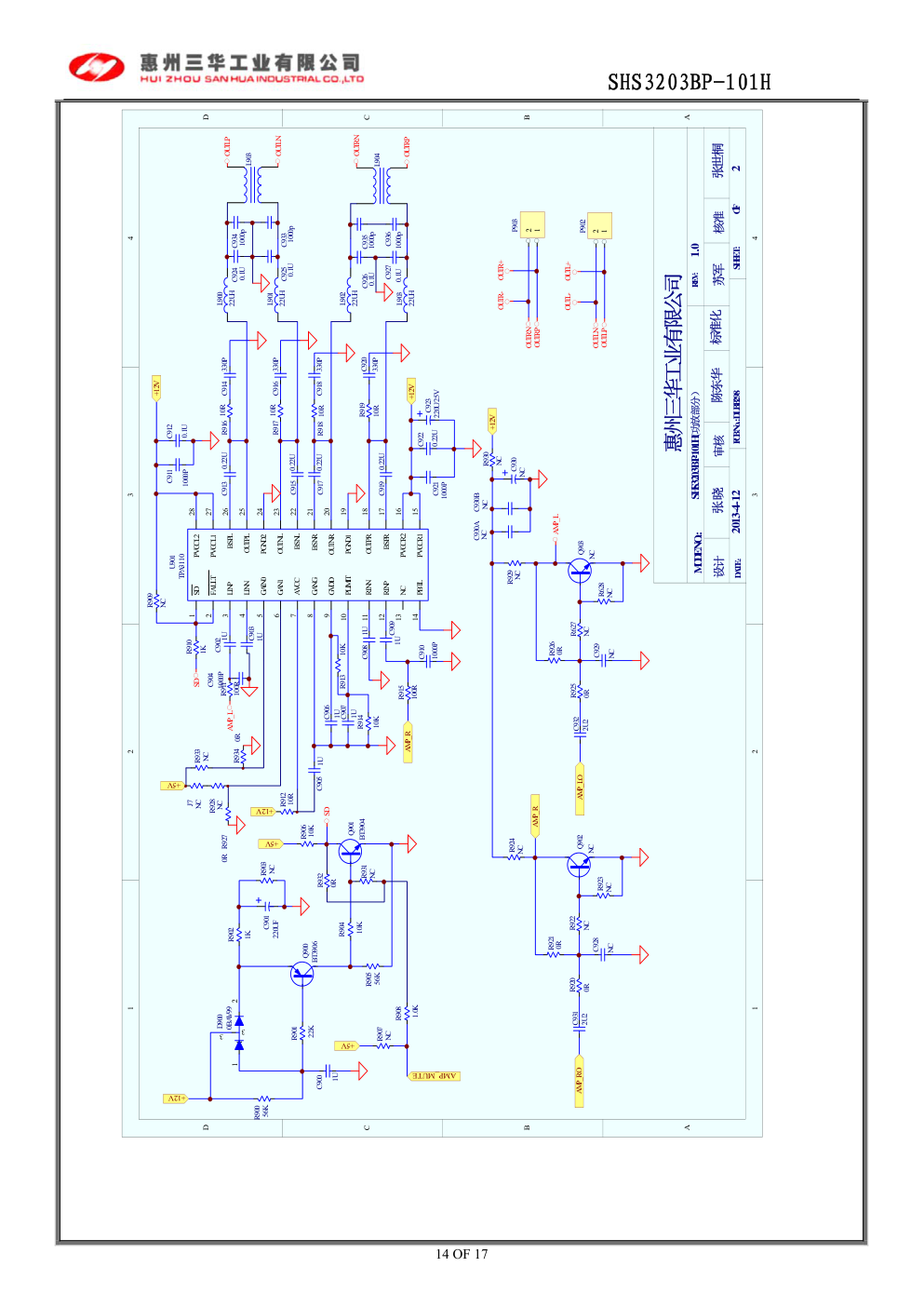

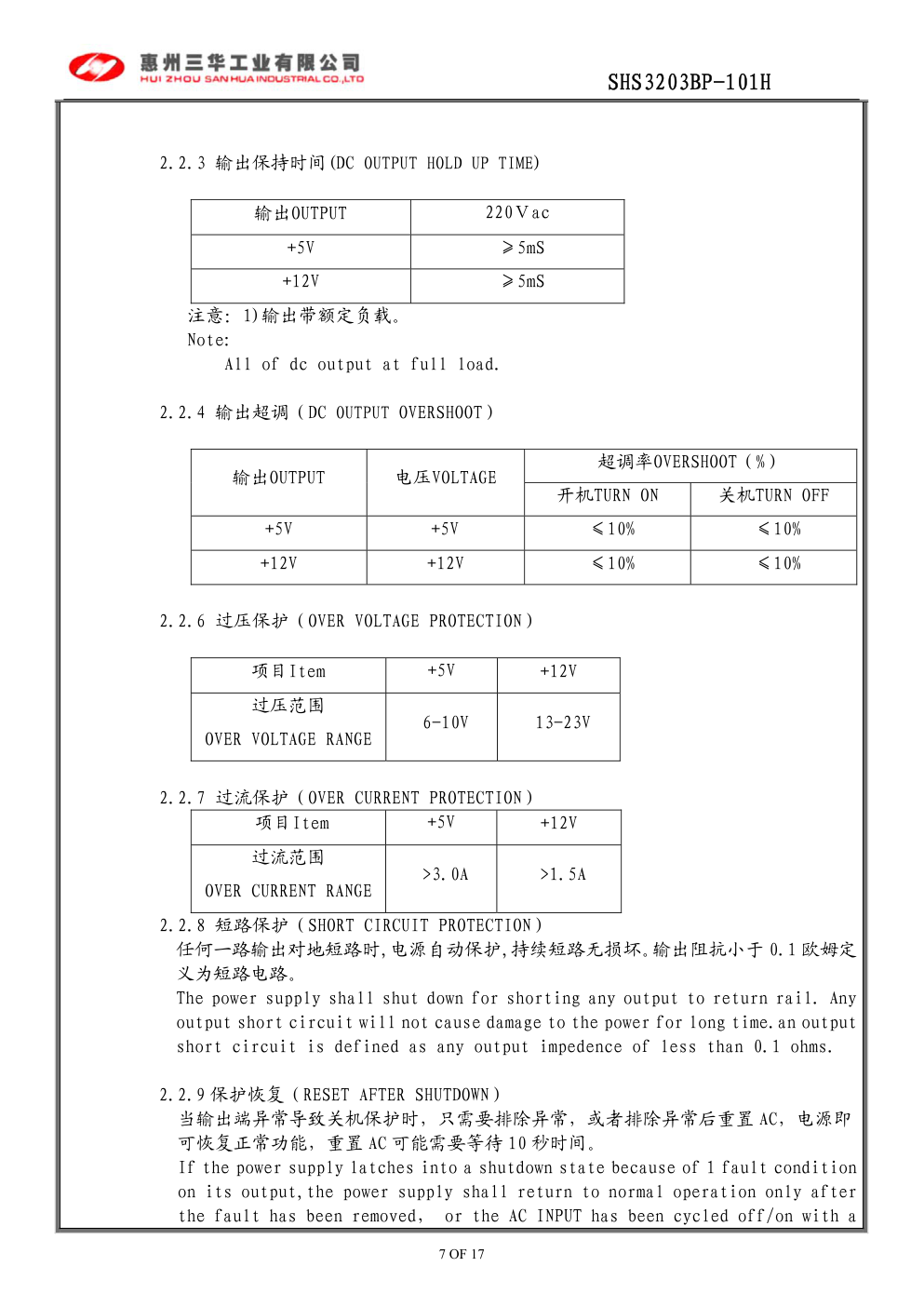

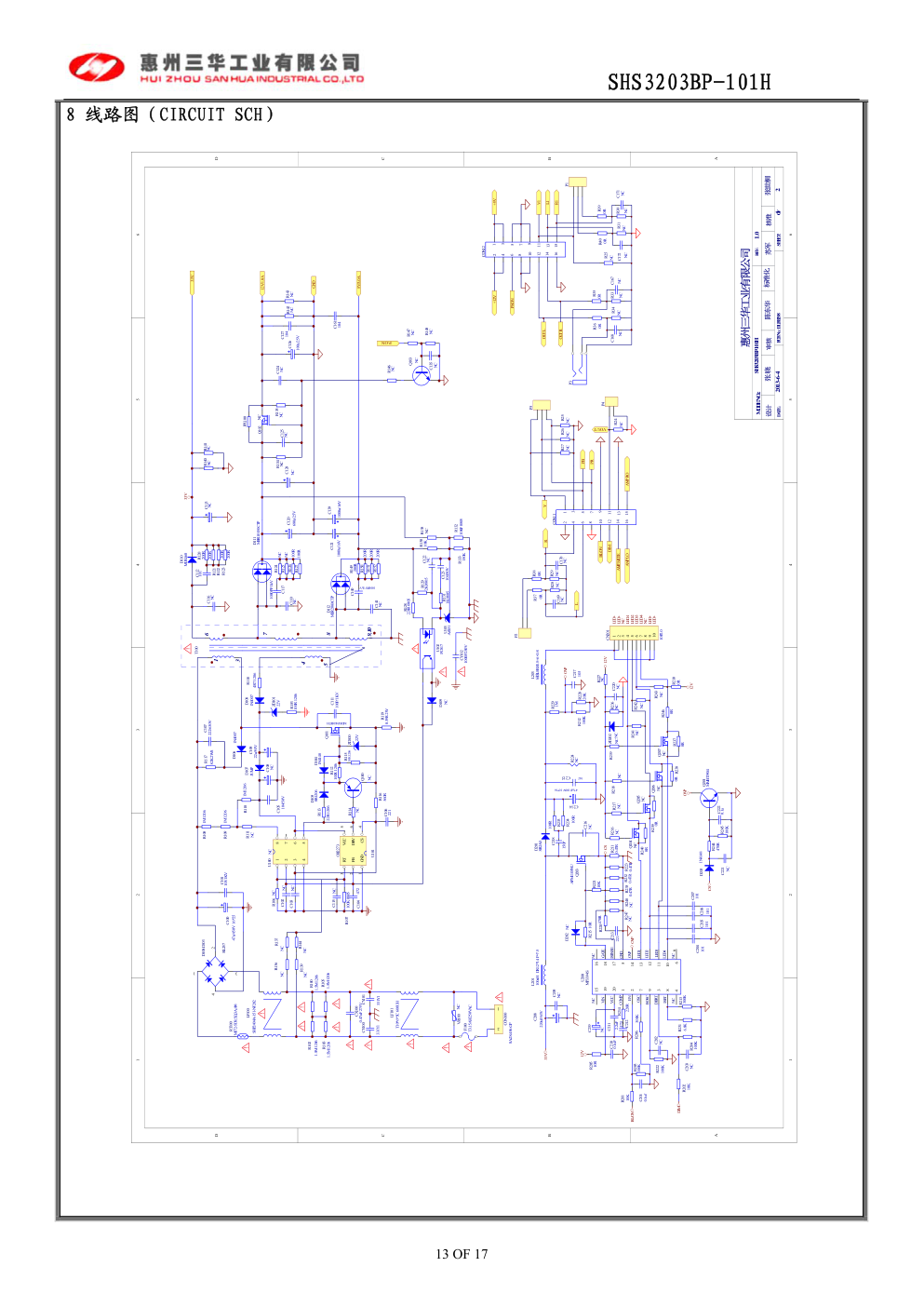

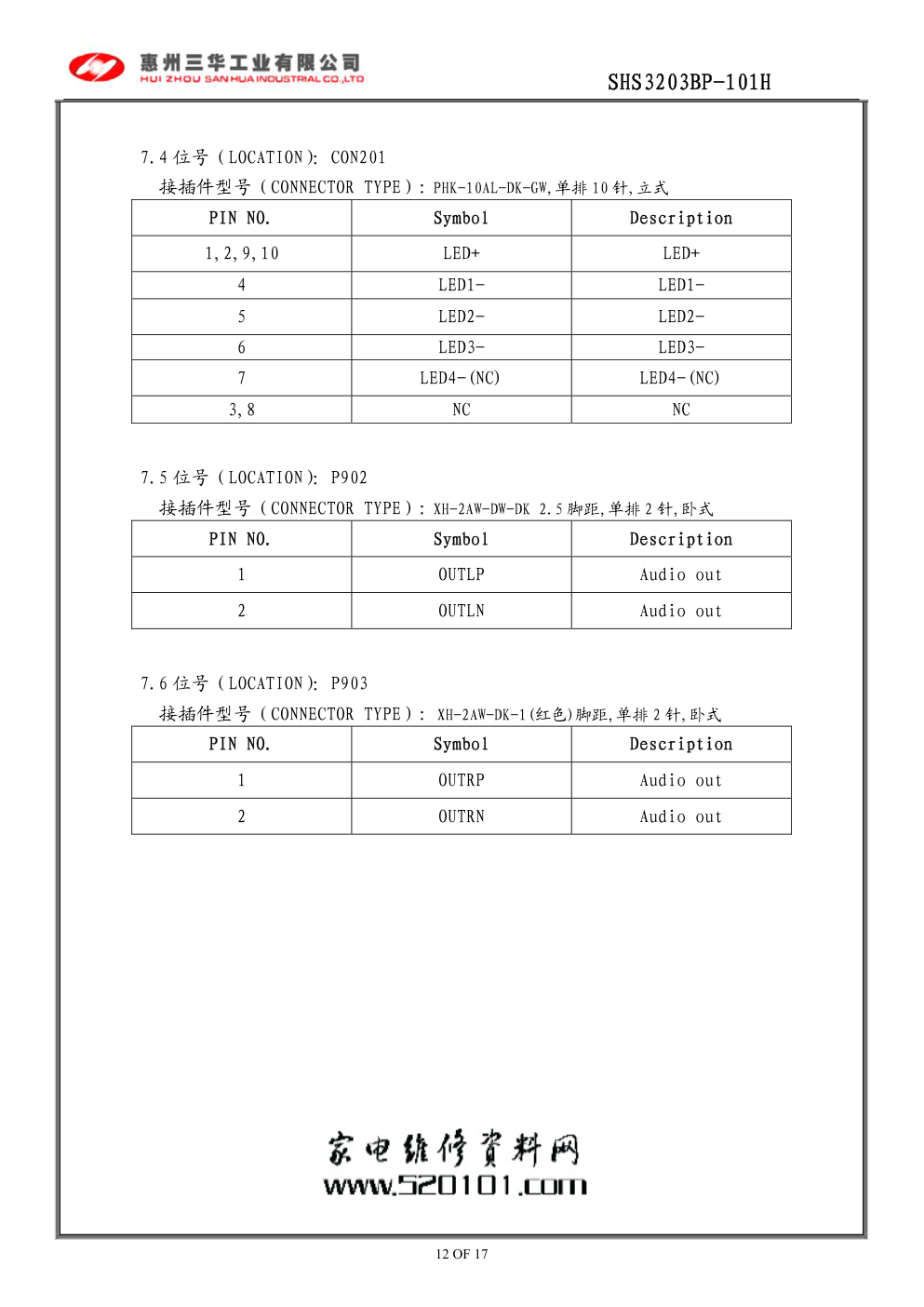

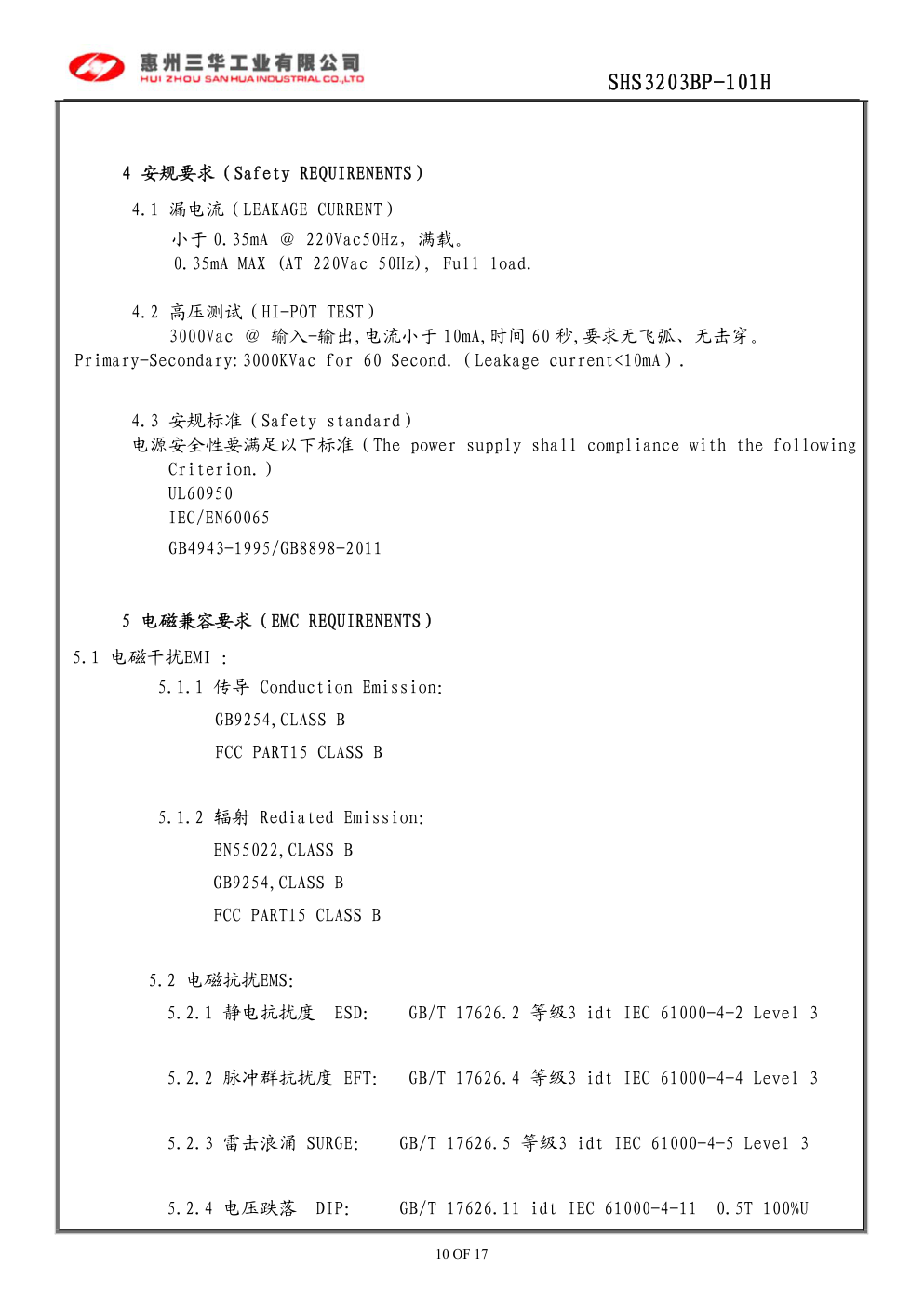

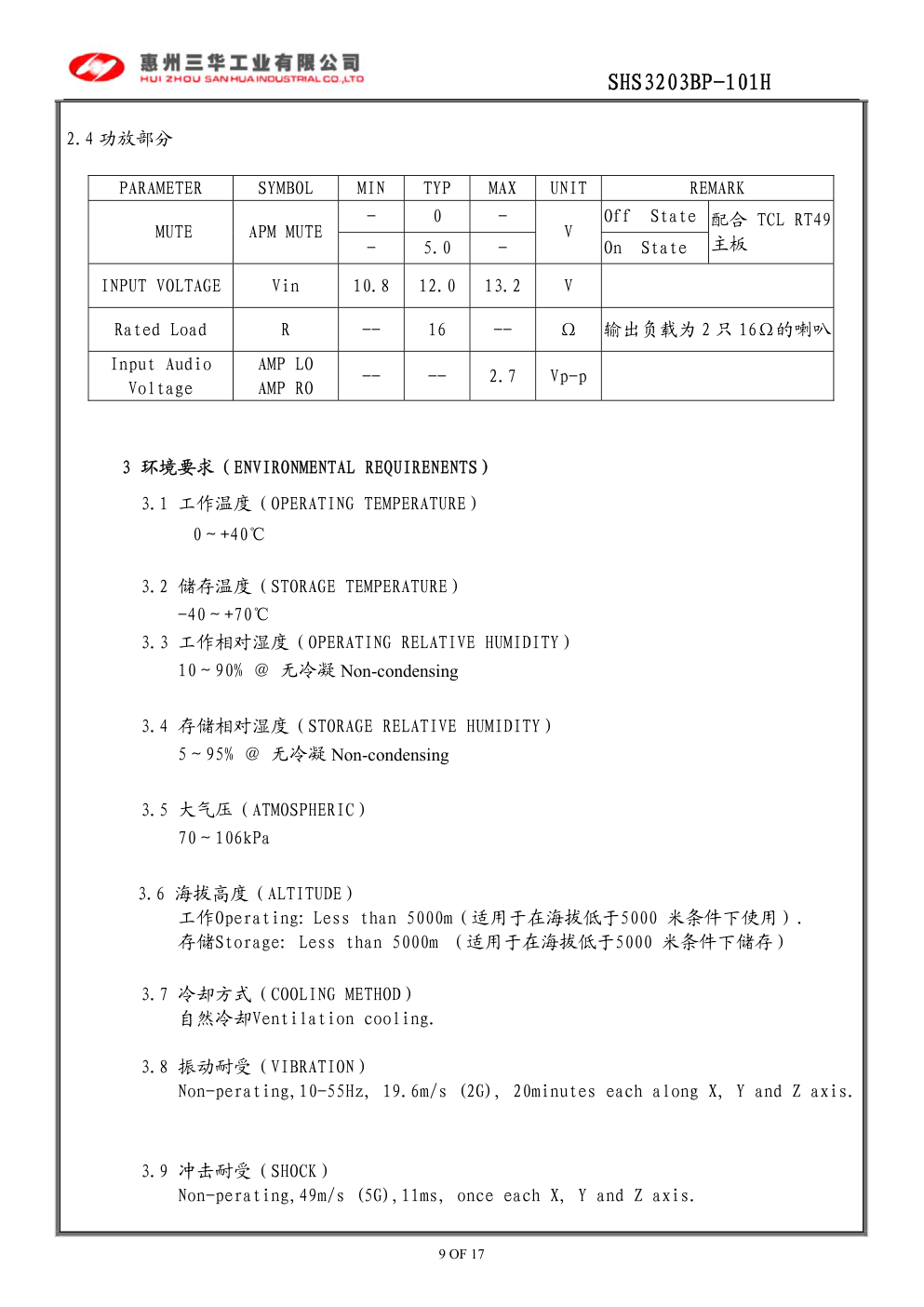

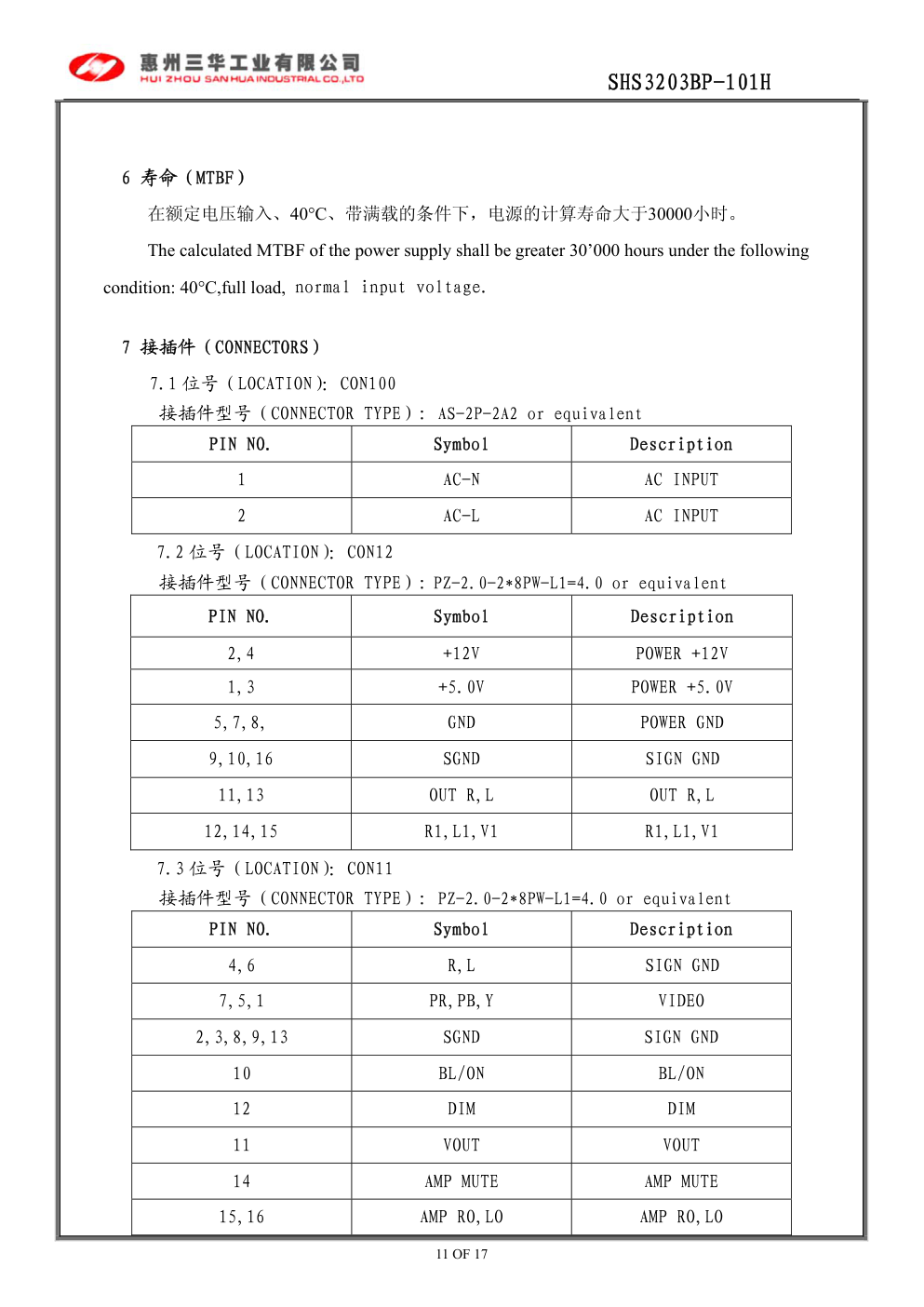

SHS3203BP-101H 6 OF 17 2.2 直流输出特性（DC OUTPUT CHARACTERISTICS） 2.2.1 静态输出特性（STATIC OUTPUT CHARACTERISTICS） 项目Item +5V +12V 10.8-13.2V 输出电压范围 OUTPUT VOLTAGE RANGE 4.75-5.25V 插座输出 For Audio 输出最小电流 MIN.CURRENT 0.01A -- -- 输出额定电流 MAX.CURRENT 3.0A 0.6A 0.9 输出峰值电流 PEAK CURRENT 3.0A 0.8A 1.0 纹波噪声(峰-峰值) RIPPLE & NOISE(PK-PK) ≤100mV ≤240mV 备注： 1)+5V、+12V 总输出功率不超过 37W。 2) 峰值电流脉宽不得超过 100mS。 3)纹波噪音测试条件：输出端并 47uF/50V 电解电容和 0.1uF 陶瓷电容， 噪音带宽从直流到 20MHz。 Note: 1)+5V&+12V& combined power shall not exceed 37W. 2) The peak Current pulse width shall not exceed 100mS. 3)Noise test:Add a 47uF/50V electrolytic capacitor in parallel with a 0.1 uF ceramic capacitor at output connector terminals. Noise bandwidth is from DC to 20MHz. 2.2.2 输出上升时间（DC OUTPUT RISE TIME） 输出OUTPUT 上升时间RISE TIME +5V ≤50 mS +12V ≤50 mS 备注： 上升时间为测量是从输出电压额定值的 10%到 90%。 Note: Rise time be measured from 10% point to 90% point of the output. SHS3203BP-101H 7 OF 17 2.2.3 输出保持时间(DC OUTPUT HOLD UP TIME) 输出OUTPUT 220Ｖac +5V ≥5mS +12V ≥5mS 注意：1)输出带额定负载。 Note: All of dc output at full load. 2.2.4 输出超调（DC OUTPUT OVERSHOOT） 超调率OVERSHOOT（%） 输出OUTPUT 电压VOLTAGE 开机TURN ON 关机TURN OFF +5V +5V ≤10% ≤10% +12V +12V ≤10% ≤10% 2.2.6 过压保护（OVER VOLTAGE PROTECTION） 项目Item +5V +12V 过压范围 OVER VOLTAGE RANGE 6-10V 13-23V 2.2.7 过流保护（OVER CURRENT PROTECTION） 项目Item +5V +12V 过流范围 OVER CURRENT RANGE >3.0A >1.5A 2.2.8 短路保护（SHORT CIRCUIT PROTECTION） 任何一路输出对地短路时,电源自动保护,持续短路无损坏。输出阻抗小于 0.1 欧姆定 义为短路电路。 The power supply shall shut down for shorting any output to return rail. Any output short circuit will not cause damage to the power for long time.an output short circuit is defined as any output impedence of less than 0.1 ohms. 2.2.9 保护恢复（RESET AFTER SHUTDOWN） 当输出端异常导致关机保护时，只需要排除异常，或者排除异常后重置 AC，电源即 可恢复正常功能，重置 AC 可能需要等待 10 秒时间。 If the power supply latches into a shutdown state because of 1 fault condition on its output,the power supply shall return to normal operation only after the fault has been removed， or the AC INPUT has been cycled off/on with a SHS3203BP-101H 8 OF 17 off time of ten second. 2.3 背光电源特性（LED BACKLIGHT POWER OUTPUT CHARACTERISTICS） 本部分定义 LED 背光电源的电气性能要求。 This section defines the electrical requirements for the LED backlight power. 2.3.1 输入特性（INPUT CHARACTERISTICS） PARAMETER SYMBOL MIN TYP MAX UNIT REMARK INPUT VOLTAGE Vin -- 33 -- V INPUT CURRENT Iin -- 0.9 -- A Vin=33V,Von/off=5V DIM=100% RL= Panel INPUT POWER Pin -- 27 -- W Vin=33V,Von/off=5V DIM =100% RL= Panel - 0 0.7 Off State INPUT VOLTAGE Von/off 2.0 5 5.25 V On State INPUT VOLTAGE Vadj 0% -- 100% V DIM =PWM(0%-100%) FREQUENCY= 200Hz EFFICIENCY η 85 -- -- % Vin=33V,Von/off=5V DIM =100% RL= Panel 2.3.2 输出特性（OUTPUT CHARACTERISTICS） PARAMETER SYMBOL MIN TYP MAX UNIT REMARK LAMP CURRENT IL 133 140 147 mA Vin=33V,Von/off=5V DIM =100% RL= Panel LAMP CURRENT IL 0 5 10 mA Vin=33V,Von/off=5V DIM =0% RL= Panel OUTPUT WORKING VOLTAGE Vs -- 58.5 65 Vrms Vin=30V,Von/off=5V DIM =100% RL= Panel 2.3.3 保护特性（PROTECTION CHARACTERISTICS） 2.3.3.1 输出开路保护（OUTPUT OPEN PROTECTION） The LED driver shall not be damaged by a open circuit from the output return line. SHS3203BP-101H 9 OF 17 2.4 功放部分 PARAMETER SYMBOL MIN TYP MAX UNIT REMARK - 0 - Off State MUTE APM MUTE - 5.0 - V On State 配合 TCL RT49 主板 INPUT VOLTAGE Vin 10.8 12.0 13.2 V Rated Load R -- 16 -- Ω 输出负载为 2 只 16Ω的喇叭 Input Audio Voltage AMP LO AMP RO -- -- 2.7 Vp-p 3 环境要求（ENVIRONMENTAL REQUIRENENTS） 3.1 工作温度（OPERATING TEMPERATURE） 0～+40℃ 3.2 储存温度（STORAGE TEMPERATURE） -40～+70℃ 3.3 工作相对湿度（OPERATING RELATIVE HUMIDITY） 10～90% ＠ 无冷凝 Non-condensing 3.4 存储相对湿度（STORAGE RELATIVE HUMIDITY） 5～95% ＠ 无冷凝 Non-condensing 3.5 大气压（ATMOSPHERIC） 70～106kPa 3.6 海拔高度（ALTITUDE） 工作Operating: Less than 5000m（适用于在海拔低于5000 米条件下使用）. 存储Storage: Less than 5000m （适用于在海拔低于5000 米条件下储存） 3.7 冷却方式（COOLING METHOD） 自然冷却Ventilation cooling. 3.8 振动耐受（VIBRATION） Non-perating,10-55Hz, 19.6m/s (2G), 20minutes each along X, Y and Z axis. 3.9 冲击耐受（SHOCK） Non-perating,49m/s (5G),11ms, once each X, Y and Z axis. SHS3203BP-101H 10 OF 17 Primary-Se 4 安规要求（Safety REQUIRENENTS） 4.1 漏电流（LEAKAGE CURRENT） 小于 0.35mA ＠ 220Vac50Hz，满载。 0.35mA MAX (AT 220Vac 50Hz), Full load. 4.2 高压测试（HI-POT TEST） 3000Vac ＠ 输入-输出,电流小于 10mA,时间 60 秒,要求无飞弧、无击穿。 condary:3000KVac for 60 Second.（Leakage current<10mA）. 4.3 安规标准（Safety standard） 电源安全性要满足以下标准（The power supply shall compliance with the following Criterion.） UL60950 IEC/EN60065 GB4943-1995/GB8898-2011 5 电磁兼容要求（EMC REQUIRENENTS） 5.1 电磁干扰EMI ： 5.1.1 传导 Conduction Emission： GB9254,CLASS B FCC PART15 CLASS B 5.1.2 辐射 Rediated Emission： EN55022,CLASS B GB9254,CLASS B FCC PART15 CLASS B 5.2 电磁抗扰EMS： 5.2.1 静电抗扰度 ESD： GB/T 17626.2 等级3 idt IEC 61000-4-2 Level 3 5.2.2 脉冲群抗扰度 EFT： GB/T 17626.4 等级3 idt IEC 61000-4-4 Level 3 5.2.3 雷击浪涌 SURGE： GB/T 17626.5 等级3 idt IEC 61000-4-5 Level 3 5.2.4 电压跌落 DIP： GB/T 17626.11 idt IEC 61000-4-11 0.5T 100%U SHS3203BP-101H 11 OF 17 6 寿命（MTBF） 在额定电压输入、40°C、带满载的条件下，电源的计算寿命大于30000小时。 The calculated MTBF of the power supply shall be greater 30’000 hours under the following condition: 40°C,full load, normal input voltage. 7 接插件（CONNECTORS） 7.1 位号（LOCATION）：CON100 接插件型号（CONNECTOR TYPE）: AS-2P-2A2 or equivalent PIN NO. Symbol Description 1 AC-N AC INPUT 2 AC-L AC INPUT 7.2 位号（LOCATION）：CON12 接插件型号（CONNECTOR TYPE）: PZ-2.0-2*8PW-L1=4.0 or equivalent PIN NO. Symbol Description 2,4 +12V POWER +12V 1,3 +5.0V POWER +5.0V 5,7,8, GND POWER GND 9,10,16 SGND SIGN GND 11,13 OUT R,L OUT R,L 12,14,15 R1,L1,V1 R1,L1,V1 7.3 位号（LOCATION）：CON11 接插件型号（CONNECTOR TYPE）: PZ-2.0-2*8PW-L1=4.0 or equivalent PIN NO. Symbol Description 4,6 R,L SIGN GND 7,5,1 PR,PB,Y VIDEO 2,3,8,9,13 SGND SIGN GND 10 BL/ON BL/ON 12 DIM DIM 11 VOUT VOUT 14 AMP MUTE AMP MUTE 15,16 AMP RO,LO AMP RO,LO SHS3203BP-101H 12 OF 17 7.4 位号（LOCATION）：CON201 接插件型号（CONNECTOR TYPE）: PHK-10AL-DK-GW,单排 10 针,立式 PIN NO. Symbol Description 1,2,9,10 LED+ LED+ 4 LED1- LED1- 5 LED2- LED2- 6 LED3- LED3- 7 LED4-(NC) LED4-(NC) 3,8 NC NC 7.5 位号（LOCATION）：P902 接插件型号（CONNECTOR TYPE）: XH-2AW-DW-DK 2.5 脚距,单排 2 针,卧式 PIN NO. Symbol Description 1 OUTLP Audio out 2 OUTLN Audio out 7.6 位号（LOCATION）：P903 接插件型号（CONNECTOR TYPE）: XH-2AW-DK-1(红色)脚距,单排 2 针,卧式 PIN NO. Symbol Description 1 OUTRP Audio out 2 OUTRN Audio out SHS3203BP-101H 13 OF 17 8 线路图（CIRCUIT SCH） 1 2 3 4 5 6 A B C D 6 5 4 3 2 1 D C B A CX100 0.47uF 275V F100 T3.15AH/250VAC VR100 NC RT100 MF72-5D9,5Ω,3A,Φ8 LF101 T10*6*5C 600UH R102 1.5M 1206 1 2 CON100 SA-2S-456-GP LF100 SHP2404A-151-NF202 R100 1.5M 1206 CY100 331Y1 CY101 331Y1 R103 1.5M 1206 R105 1.5M 1206 D106 1N4007 C107 222/630V R118 4R7 1206 R117 82K 2WS R108 1M 1206 R109 1M 1206 Q101 MDF4N60BTH C100 47u/450V 16*25 R119 0.39R 2W D111 MBR10150CTP C120 680u/25V R125 NC C117 1000PF/1kV R124 NC C113 NC 12V/1.0A R142 NC R143 NC C110 NC C127 104 R135 NC C112 101 C124 NC U103 AZ431 R128 220R 0805 R133 150K R131 1K 0805 C123 104/50V R132 10KF 0805 R129 2K 0805 R130 10K C122 NC GND C101 103/1KV U102 PC817 ! D109 NC CY102 1000P/250V C111 100P/1KV R111 NC R123 200R R122 200R C125 NC 33V R134 NC R138 NC D110 MUR460 R127 100R R126 100R R120 200R R121 200R 33V C116 NC R106 NC C106 221 C102 NC R115 10K 1206 R112 100R 1206 D104 1N4148 ZD100 22V C105 104/50V R116 560R D107 JUMP C108 NC R113 22R 1206 1 2 3 4 5 6 7 8 U100 NC GND 1 FB 2 RT 3 CS 4 VCC 5 DRV 6 U101 OB2273 R110 1M 1206 D108 1N4007 C109 22u/50V D105 0R1206 Q100 NC R114 NC C103 NC R107 100K 0805 C104 472 Q103 NC C135 NC R147 NC R148 NC P-ON R146 NC C208 220uF/63V C209 NC L201 100uH DR12*14 P=7.5 R229 1M R228 20K Q203 APM1105NU R220470R C213 221 R206 300K R213 300K R231 6.8K R204 100K R222 100K R203 100K R201 10K C211 2.2uF C212 474 C201 0.1uf C203 NC R202 10K C210 0.1uF R224 NC R211 0.47R C202 NC C215 NC C204 101 C205 101 C206 101 C207 101 R215 10R R221 10K C214 47uF/100V 10*16 OVP OVP C217 103 R212 180K R214 220R 1 2 3 4 5 6 7 8 9 10 2.0 CN201 10P LED+ LED+ NC LED-4 LED-3 LED-2 LED-1 NC LED+ LED+ BL/ON DIM C218 150P R233 100R R234 100R C216 NC R223 0.47R R232 0.47R L203 磁珠L5RH3.5×6×0.8 12V R241 NC R240 0R R210 0R R2390R D203 1N4148 Q201 MMBT3904 R244 470R R245 100K OVP CS CS C221 NC R205 10R R246 0R R216 NC R217 NC R218 NC R219 NC 12V R227 NC R236 NC C220 NC ZD202 NC R238 0R R237 0R 12V R242 NC R243 NC D201 SR2A0 1 2 3 5 7 8 9 10 11 12 13 14 17 18 20 VIN COMP ISET DBRT BOSC OSC EN VCC LED4 GATE 19 ISENSE GND LED2 LED3 OVP LED1 16 15 6 6 4 NC NC NC NC U200 MP3394S 33V R140 NC R141 NC D202 NC D112 MBR2060CTP R150 200R C140 1000PF/1kV R149 200R C121 1000u/16V R152 200R R151 200R C139 1000u/16V 5V/3.0A C141 NC 惠州三华工业有限公司 MODE NO.: 设计 审核 标准化 核准 DATE： PCB No.: DLBB298 SHEET: OF REV: SHS3203BP-101H 1.0 2013-6-4 张 晓 1 2 陈东华 苏军 张世桐 C222 0.1u ZD101 22V R153 100R 1206 C126 100u/25V C161 104 C115 NC R136 NC R137 NC R139 NC R144 NC R235 NC R247 0.47R R248 NC C219 NC 1 2 3 4 D100-D103 RL257 JPL100 Q102 NC T100 Q204 NC Q205 NC Q206 NC Q207 NC 3 1 4 5 9,10 7 8 6 C128 NC 1 3 5 7 9 11 2 4 6 8 10 12 14 13 16 15 CON11 1 3 5 7 9 11 2 4 6 8 10 12 14 13 16 15 CON12 Y R PR L BL/ON VOUT DIM AMP RO +12V +5V V1 L1 R1 PS/ON OUT L OUT R P4 R24 NC PB P5 R27 NC R26 NC R25 NC P2 R37 0R R28 NC R38 0R R29 NC C169 NC C170 NC P1 R25 NC R39 0R R30 NC C171 NC R40 0R R31 NC C172 NC P3 R35 0R R33 NC C167 NC R36 0R R34 NC C168 NC AMP MUTE AMP LO SHS3203BP-101H 14 OF 17 1 2 3 4 A B C D 4 3 2 1 D C B A 惠州三华工业有限公司 MODE NO.: 设计 审核 标准化 核准 DATE： PCB No.: DLBB298 SHEET: OF REV: SHS3203BP-101H(功放部分） 1.0 2013-4-12 张 晓 1 2 陈东华 苏军 张世桐 C900 1U R900 56K R913 10K R901 22K R923 NC R924 NC R930 NC C931 2U2 C928 NC SD OUTRP C920 330P C927 0.1U SD AMP_L R920 0R R921 0R R919 10R R922 NC R915 100R 1 1 2 2 3 3 D900 0BAV99 Q900 BT3906 R902 1K R903 NC R904 10K R905 56K Q901 BT3904 R906 10K +12V +5V R908 1.0K R907 NC +5V AMP_MUTE R912 10R R911 100R R910 1K AMP_L R909 NC GAIN0 5 LINN 4 LINP 3 FAULT 2 SD 1 GAN1 6 AVCC 7 GANG 8 GVDD 9 PLIMIT 10 RINN 11 RINP 12 NC 13 PBTL 14 PVCCR1 15 PVCCR2 16 BSPR 17 OUTPR 18 PGND1 19 OUTNR 20 BSNR 21 BSNL 22 OUTNL 23 PGND2 24 OUTPL 25 BSPL 26 PVCCL1 27 PVCCL2 28 U901 TPA3110 C911 1000P C912 0.1U C913 0.22U C915 0.22U C917 0.22U C919 0.22U C922 0.22U C921 1000P C923 220U/25V L902 22UH L903 22UH C926 0.1U C918 330P R918 10R OUTRN L901 22UH C925 0.1U C916 330P R917 10R OUTLN L900 22UH C924 0.1U C914 330P R916 10R OUTLP C904 1000P C902 1U C903 1U C905 1U C906 1U C907 1U R914 10K C908 1U C909 1U C910 1000P AMP_R AMP_RO Q902 NC R628 NC R929 NC C932 2U2 C929 NC R925 0R R926 0R R627 NC AMP_LO Q903 NC C930 NC +12V OUTRN OUTRP OUTR- OUTR+ 1 2 P903 OUTLN OUTLP OUTL- OUTL+ 1 2 P902 C901 220UF AMP_R +12V +12V +12V C930B NC C930A NC R932 0R R931 NC R933 NC +5V R934 0R C933 1000p C934 1000p C936 1000p C935 1000p L903 L904 R927 0R R928 NC J7 NC SHS3203BP-101H 15 OF 17 9 机械尺寸、重量及实物图（MECHANICAL DIMENSION & WEIGHT & PHOTO） 9.1 机械尺寸（MECHANICAL DIMENSION）单位：mm 9.2 重量（WEIGHT） 245±15 g SHS3203BP-101H 16 OF 17 9.3 实物图（PHOTO） 元件面 SHS3203BP-101H 贴片面 17 OF 17 SC02D-06 编号：BOMSHY0003 产品型号：SHS3203BP-101H（内销） 名 称 规格描述 单 位 数 量 位 号 厂 家 控制等级 一、贴片元件类 贴片电阻 0603,0Ω,1/10W,±5% 个 9 R35,R36,R37,R38,R39,R40,R92 7,J14,R934 华科 B 贴片电阻 0603,10Ω,1/10W,±5% 个 4 R916,R917,R918,R919 华科 B 贴片电阻 0603,100Ω,1/10W,±5% 个 2 R915,R911 华科 B 贴片电阻 0603,10KΩ,1/10W,±5% 个 2 R913,R914 华科 B 贴片电阻 0805,0Ω,1/8W,±5% 个 16 R246,R237,R238,R239,R240,J4 ,J5,J6,R932,R210,J12,J13,R9 20,R925,R921,R926 华科 B 贴片电阻 0805,10Ω,1/8W,±5% 个 1 R912 华科 B 贴片电阻 0805,220Ω,1/8W,±5% 个 2 R128,R214 华科 B 贴片电阻 0805,470Ω,1/8W,±5% 个 1 R220,R244 华科 B 贴片电阻 0805,1KΩ,1/8W,±5% 个 4 R131,R902,R908,R910 华科 B 贴片电阻 0805,2KΩ,1/8W,±5% 个 1 R129 华科 B 贴片电阻 0805,6.8KΩ,1/8W,±1% 个 1 R231 华科 B 贴片电阻 0805,10KΩ,1/8W,±1% 个 7 R130,R132,R201,R202,R221,R9 04,R906 华科 B 贴片电阻 0805,20KΩ,1/8W,±1% 个 1 R228 华科 B 贴片电阻 0805,22KΩ,1/8W,±1% 个 1 R901 华科 B 贴片电阻 0805,56KΩ,1/8W,±5% 个 2 R900,R905 华科 B 贴片电阻 0805,100KΩ,1/8W,±5% 个 5 R203,R204,R107,R245,R222 华科 B 贴片电阻 0805,150KΩ,1/8W,±1% 个 1 R133 华科 B 贴片电阻 0805,180KΩ,1/8W,±1% 个 1 R212 华科 B 贴片电阻 0805,300KΩ,1/8W,±1% 个 2 R206,R213 华科 B 贴片电阻 1206,0Ω,1/4W,±5% 个 5 J1,J3,J8,J9,D105 华科 B 贴片电阻 1206,0.47Ω,1/4W,±1% 个 4 R232,R211,R223,R235 华科 B 贴片电阻 1206,4.7Ω,1/4W,±5% 个 1 R118 华科 B 贴片电阻 1206,10Ω,1/4W,±5% 个 2 R215,R205 华科 B 贴片电阻 1206,22Ω,1/4W,±5% 个 1 R113 华科 B 贴片电阻 1206,100Ω,1/4W,±5% 个 6 R233,R234,R151,R152,R153,R1 12 华科 B 贴片电阻 1206,200Ω,1/4W,±5% 个 8 R126,R127,R124,R125,,R120,R 121,R122,R123 华科 B 贴片电阻 1206,560Ω,1/4W,±5% 个 1 R116 华科 B 贴片电阻 1206,10KΩ,1/4W,±5% 个 1 R115 华科 B 原材料正常消耗定额表 贴片电阻 1206,1MΩ,1/4W,±5% 个 3 R109,R108,R110 华科 B 贴片电阻 1206,1MΩ,1/4W,±1% 个 1 R229 华科 B 贴片电阻 1206,1.5MΩ,1/4W,±5% 个 4 R100,R102,R103,R105 华科 B 贴片电容 0603,330pF,50V,±10%,X7R 个 4 C914,C916,C918,C920 华科 B 贴片电容 0603,0.22uF,25V,±10%,X7R 个 4 C913,C915,C917,C919 华科 B 贴片电容 0603,1000pF,50V,±10%,X7R 个 4 C911,C921,C910,C904 华科 B 贴片电容 0603,0.1uF,50V,±10%,X7R 个 1 C912 华科 B 贴片电容 0603,1uF,16V,±10%,X7R 个 7 C908,C909,C906,C907,C905,C9 02,C903 华科 B 贴片电容 0805,100pF,50V,±5%,COG 个 4 C204,C205,C206,C207 华科 B 贴片电容 0805,220pF,50V,±5%,COG 个 2 C213,C106 华科 B 贴片电容 0805,1000pF,50V,±10%,X7R 个 4 C934,C935,C936,C925 华科 B 贴片电容 0805,0.01uF,50V,±10%,X7R 个 2 C104,C217 华科 B 贴片电容 0805,0.1uF,50V,±10%,X7R 个 12 C105,C222,C123,C210,C201,C1 30,C924,C926,C927,C127,C161 ,C933 华科 B 贴片电容 0805,0.22uF,50V,±10%,X7R 个 1 C922 华科 B 贴片电容 0805,0.47uF,25V,±10%,X7R 个 1 C212 华科 B 贴片电容 0805,1uF,25V,±10%,X7R 个 1 C900 华科 B 贴片电容 0805,2.2uF,25V,±10%,X7R 个 3 C931,C932,C211 华科 B 贴片电容 1206,2200pF,200V,±10%,X7R 个 1 C215 华科 B 贴片二极管 BAV99,0.15A,75V,SOT-23 个 1 D900 先科 B 贴片二极管 LL4148,0.15A,75V,SOD-80 个 2 D203,D104 先科 B 贴片稳压二极管 ZMM22V,0.5W,20.8-23.3V,SOD-80 个 2 ZD100,ZD101 先科 B 贴片三极管 MMBT3906,-0.2A,-40V,SOT-23 个 1 Q900 先科 B 贴片三极管 MMBT3904,0.2A,40V,SOT-23 个 2 Q901,Q201 先科 B MOS管 APM1105NU,16A,100V,TO-252 个 1 Q203 茂达 A 集成电路 OB2273AMP,SOT23-6 个 1 U101 OB A 集成电路 MP3394SGY-Z,SOIC20 个 1 U200 MPS A 集成电路 TPA3113D2，SOP28 个 1 U901 TI A 二、AI元件类 空心铆钉 空心铆钉Φ 1.6mm(粗)*3.0mm(帽)*3.2mm(长) 个 14 FOR T100,RT100,LF100,C100,F100 柳川 C 镀锡线 Φ0.6,铜,镀锡(10mm) mm 460 JP1,JP2,JP3,JP4,JP5,JP6,JP7 ,JP8,JP9,JP10,JP11,JP12,JP1 3,JP14,JP15,JP16,JP18,JP19, JP20,JP22,JPL100,D107,JP17, JP23 新中信 C 磁珠 L5RH3.5×6×0.8,镀锡铜引线 个 1 L203 江门华科 C 二极管 RL257,2.5A,1000V,DO-15L 个 4 D100,D101,D102,D103 银河 B 二极管 1N4007,1A,1000V,DO-41 个 2 D108,D106 沂光 B 电压调整器 AZ431AZ,0.4%,TO-92 个 1 U103 BCD A 电解电容 ZP,22uF,50V,±20%,5*11,引脚间距5mm 个 1 C109 东阳光 A 电解电容 ZP,100uF,25V,±20%,6.3*11,引脚间距 5mm 个 1 C126 东阳光 A 高压陶瓷电容 CT81,220pF,1KV,±10%,Y5R,编带,P=5mm 个 1 C140 万盛 B 高压陶瓷电容 CT81,470PF,1KV,±10%,Y5P,编带,P=5mm 个 1 C117 万盛 B 高压陶瓷电容 CT81,100PF,1KV,±10%,Y5P,编带,P=5mm 个 3 C111,C218,C112 万盛 B 高压陶瓷电容 CT81,0.01uF,1KV,±20%,Y5U,编 带,P=5MM 个 1 C101 万盛 B 高压涤纶电容 CL11,2200pF,630V,±5%,编带P=5mm 个 1 C107 松田 B 电解电容 ZP,220uF,25V,±20%,8*11.5,引脚间距 5mm 个 2 C923,C901 东阳光 A 三、手插元件类 热敏电阻 MF72-5D9M,5Ω,1.5A,Φ9 个 1 RT100 宏明 A 金属氧化膜电阻 RY,82KΩ,2WS,±5% 个 1 R117 华星 B 线绕无感电阻 RX,0.39Ω,2W,±5% 个 1 R119 华星 B 电解电容 ZT,47uF,450V,±20%,16*25,引脚间距7.5m 个 1 C100 东阳光 A 电解电容 ZP,47uF,100V,±20%,10*16,引脚间距 5mm 个 3 C214,C113,C208 东阳光 A 电解电容 ZP,680uF,25V,±20%,10*16,引脚间距 5mm 个 1 C120 东阳光 A 电解电容 ZP,1000uF,16V,±20%,10*16,引脚间距 5mm 个 2 C121,C139 东阳光 A Y1电容 CT7,330pF,250VAC,Y1,±10%,Y5P,直脚 编带,P=10mm 个 2 CY100,CY101 万盛 A Y1电容 CT7,1000pF,250VAC,Y1,±20%,Y5U,直脚编带,P=10mm 个 1 CY102 万盛 A X电容 MPX2,0.47uF,305VAC,±10%,P=15 个 1 CX100 优普 A 快恢复二极管 MUR460,4A,600V,DO-201 个 1 D110 ON A 肖特基二极管 HBR10150HF,10A,150V,TO-220HF 个 1 D111 华微 A 肖特基二极管 MBR1060HF,10A,60V,TO-220HF 个 1 D112 华微 A 肖特基二极管 SR2A0,2A,100V,DO-15 个 1 D201 银河 A MOS管 MDF4N60BTH,4.6A,600V,TO-220F 个 1 Q101 美格纳 A 光耦 LTV-817B,DIP-4 个 1 U102 光宝 A 保险丝 3.15A,250V,慢断,Ф5.5*21,引线长 25mm,陶瓷管封装 个 1 F100 好利来 A 变压器 SHS3203B-101H-T100 个 1 T100 三和 A 共模电感 SHS3202B-101H-L904 个 2 L905,L904 三和 A 共模电感 SHP2404A-151-NF201 个 1 LF101 晨朗 A 滤波器 SHP2404A-151-NF202 个 1 LF100 晨朗 A 工字型电感 SHG3203A-101H-L202 个 1 L201 晨朗 A 工字型电感 SHS3203B-101H-L900 个 4 L900,L901,L902,L903 三盛 A 塑胶支架 56-943490-0HN 个 1 For CON100 天顺 A ！ ！ ！ ！ ！ ！ ！ ！ ！ 插座 SA-2S-456-GP 个 1 CON100 华捷 A 插座 PHK-10AL-DK-GW 个 1 CN201 新富尔 B 插座 XH-2AW-DW-DK 个 1 P902 新富尔 B 插座 XH-2AW-DK-1(红色) 个 1 P903 新富尔 B 插座 PM-2.0-2*8PW-H=6.35 个 1 （客户TCL用料） 新富尔 B 排针 PZ-2.0-2*8PW-L1=4.0 个 2 CON11,CON12 新富尔 A AV插座 CYB-3.2-3DW37-1-100（R） 个 1 P1 阳康 B AV插座 CYB-3.2-2DW28-1-100（R） 个 1 P2 阳康 B AV插座 CYB-3.2-1DW23-1-100（R） 个 1 P4 阳康 B AV插座 CYB-3.2-3DW37-100（R） 个 1 P5 阳康 B 耳机插座 CK3-3.5-51-3P（R） 个 1 P3 阳康 B 线路板 DLBB298,REV0.2,单面板 个 1 PCB 瑞华 A 散热片 SPQ-SR461 个 1 HS1 For Q101 王氏 C 散热片 SPQ-SR564 个 1 HS2 For D111,D112 王氏 C 接地片 JDP003 个 1 G2 王氏 C 磁珠 3.5*3.2*1.6,ui=800 个 2 For D201的A,K极 江门华科 C 十字平圆头螺钉 十字平元头机制,M3*6,镀镍 个 3 FOR Q101,D111,D112 华隆 C 四、辅料类 导热硅胶 TSE-387 g 0.2 FOR Q101,D111,D112 惠利 C 绝缘硅胶 MBB512W g 2 FOR C100,D201的磁珠 深圳市美宝昕 C 焊锡丝 Φ1.2*Sn-Cu G 1 博士达 C 锡条 GP,SnAg(0.3) g 5.784 博士达 C 绿胶 1401B g 1 FOR Q101,D111，D112的螺丝 博科 C 洗板水 洗板水 g 1.30 FOR PCB 任意 C 助焊剂 TF-88-7(20L/桶) L 0.004 FOR PCB 同方新源科技 C 五、包材类 合格证 TZ-HGZTB-L001 张 1/20 惠州达辉龙 C 条码贴纸 TZ-TMTZ-L002 个 1 惠州达辉龙 C 外箱贴纸 TZ-WXTZ-L001 个 2/20 惠州达辉龙 C 防静电刀卡 DK-569*214-L001 个 13/20 展丰 C 防静电刀卡 DK-379*214-L001 个 5/20 展丰 C 防静电胶箱 WX-615*425*250-L02,PP 个 1/20 展丰 C 防静电平卡 DK-570*380-L001 个 2/20 展丰 C 拟制： 张晓 标准化：苏军 审核： 陈东华 批准： 张世桐 日期：2013.05.24 ！ ！
