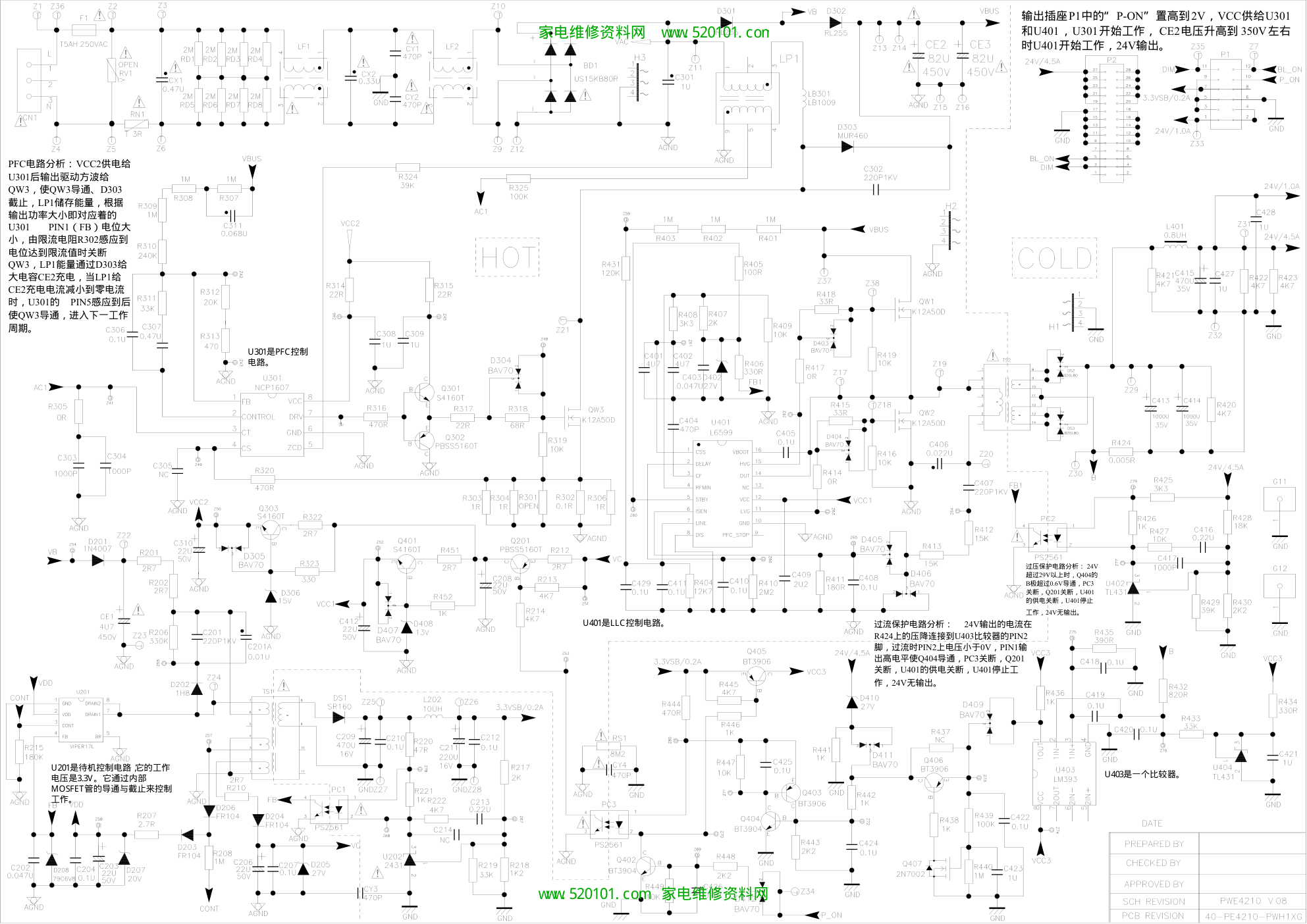

TCL王牌PWE4210SCH彩电电源原理图

家电维修资料网 www. 520101. com www. 520101. com 家电维修资料网 输出插座P1中的“ P-ON” 置高到2V，VCC供给U301 和U401，U301开始工作， CE2电压升高到 350V左右 时U401开始工作，24V输出。 U201是待机控制电路， 它的工作 电压是3.3V。它通过内部 MOSFET管的导通与截止来控制 工作。 U301是PFC控制 电路。 PFC电路分析： VCC2供电给 U301后输出驱动方波给 QW3，使QW3导通、D303 截止，LP1储存能量，根据 输出功率大小即对应着的 U301 PIN1（FB）电位大 小，由限流电阻R302感应到 电位达到限流值时关断 QW3，LP1能量通过D303给 大电容CE2充电，当LP1给 CE2充电电流减小到零电流 时，U301的 PIN5感应到后 使QW3导通，进入下一工作 周期。 U401是LLC控制电路。 U403是一个比较器。 过流保护电路分析： 24V输出的电流在 R424上的压降连接到U403比较器的PIN2 脚，过流时PIN2上电压小于0V，PIN1输 出高电平使Q404导通，PC3关断，Q201 关断，U401的供电关断，U401停止工 作，24V无输出。 过压保护电路分析： 24V 超过29V以上时，Q404的 B极超过0.6V导通，PC3 关断，Q201关断，U401 的供电关断，U401停止 工作，24V无输出。
