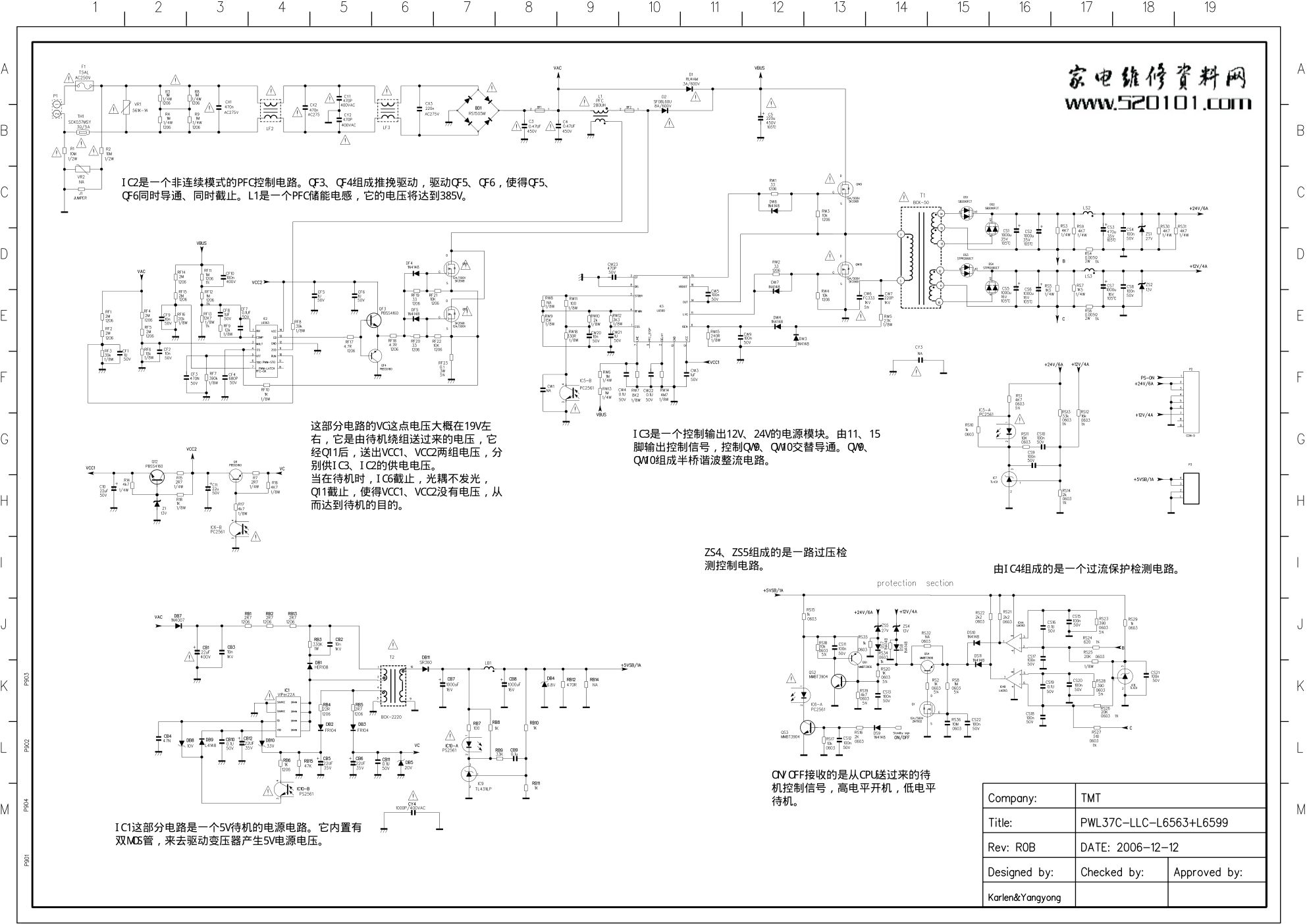

TCL液晶电视LCD 37C系列电源板电路图
)
I C2是一个非连续模式的PFC控制电路。QF3、QF4组成推挽驱动,驱动QF5、QF6,使得QF5、 QF6同时导通、同时截止。L1是一个PFC储能电感,它的电压将达到385V。 这部分电路的VC这点电压大概在19V左 右,它是由待机绕组送过来的电压,它 经Q11后,送出VCC1、VCC2两组电压,分 别供I C3、I C2的供电电压。 当在待机时,I C6截止,光耦不发光, Q11截止,使得VCC1、VCC2没有电压,从 而达到待机的目的。 I C1这部分电路是一个5V待机的电源电路。它内置有 双MOS管,来去驱动变压器产生5V电源电压。 I C3是一个控制输出12V、24V的电源模块。由11、15 脚输出控制信号,控制QW9、QW10交替导通。QW9、 QW10组成半桥谐波整流电路。 由I C4组成的是一个过流保护检测电路。 ZS4、ZS5组成的是一路过压检 测控制电路。 ON/OFF接收的是从CPU送过来的待 机控制信号,高电平开机,低电平 待机。
