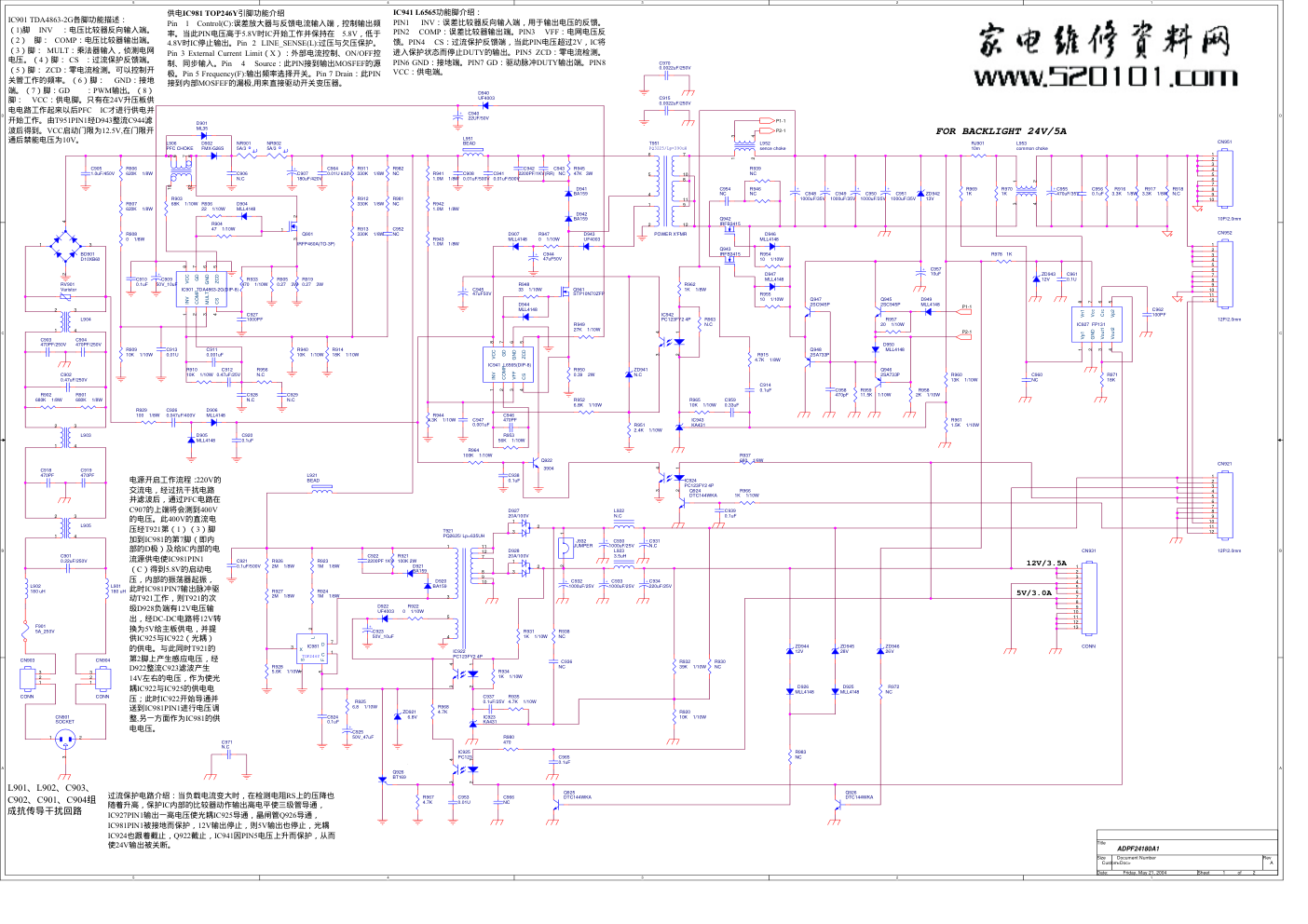

5 4 3 2 1 D D C C B B A A PQ3225/Lp=390uH FOR BACKLIGHT 24V/5A 12V/3.5A 5V/3.0A A ADPF24180A1 Custom 1 2 Friday, May 21, 2004 Title Size Document Number Rev Date: Sheet of Q922 3904 D928 20A/100V 1 3 2 R906 620K 1/8W 　 ZD942 13V F901 5A_250V D922 UF4003 t NR901 5A/3 　 RJ901 10m 　 + C925 50V_47uF C941 0.01uF/500V R965 10K 1/10W 　 R945 47K 3W 　 + C932 1000uF/25V R978 1K R943 1.0M 1/8W 　 ZD945 28V Q945 2SC945P + C951 1000uF/35V C915 0.0022uF/250V R971 18K Q948 2SA733P - + BD901 D10XB60 1 4 3 2 L901 180 uH D941 BA159 R930 NC C912 0.47uF/25V IC923 KA431 C965 0.1uF C943 NC T921 PQ2625/ Lp=635UH 9 5 4 3 1 11 8 12 7 10 L953 common choke 1 3 2 4 CN951 10P/2.0mm 1 2 3 4 5 6 7 8 9 10 D942 BA159 R925 6.8 1/10W 　 L921 BEAD R938 NC IC943 KA431 Q926 DTC144WKA R907 620K 1/8W 　 D904 MLL4148 IC941 L6565(DIP-8) 8 6 7 5 4 2 1 3 VCC GND GD ZCD CS COMP INV VFF CN903 CONN 1 2 3 R933 470 1/10W 　 D950 MLL4148 R916 3.3K 1/8W 　 C954 NC D902 FMX-G26S L902 180 uH CN931 CONN 1 2 3 4 5 6 7 8 9 10 11 12 13 + C955 470uF/35V C913 0.01U D946 MLL4148 C966 NC RV901 Varistor R953 56K 1/10W 　 C901 0.22uF/250V L906 PFC CHOKE 5 10 8 12 6 7 C971 N.C R952 6.8K 1/10W 　 + C909 50V_10uF Q941 STP10N70ZFP C942 2200PF/1KV(RR) R963 N.C R904 47 1/10W 　 + C923 50V_10uF R908 0 1/8W 　 C908 0.01uF/500V C903 470PF/250V D921 BA159 ZD921 6.8V CN904 CONN 1 2 3 R917 3.3K 1/8W 　 R915 4.7K 1/8W 　 R909 10K 1/10W 　 R954 10 1/10W 　 ZD944 12V D947 MLL4148 L923 3.5uH R946 NC C937 0.1uF/25V Q926 BT169 R968 4.7K R911 330K 1/8W 　 IC922 PC123FY2 4P 1 2 4 3 C920 0.1uF R932 39K 1/10W 　 C960 NC C919 470PF C958 470pF C926 0.047uF/400V Q943 IRFB3415 R914 18K 1/10W 　 IC927 FP131 8 6 7 5 4 2 1 3 Vn1 Crc Vcc Vp2 Vout2 GND Vp1 Vout1 R937 680 1/8W 　 Q942 IRFB3415 C905 1.0uF/450V + C933 1000uF/25V C928 N.C C959 0.33uF R951 2.4K 1/10W 　 R923 1M 1/8W 　 L952 sence choke 1 3 2 4 C914 0.1uF R966 1K 1/10W 　 R918 N.C ZD941 N.C R983 NC R934 1K 1/10W 　 D920 BA159 C961 0.1U C964 0.01U 630V R926 2M 1/8W 　 Q947 2SC945P R960 13K 1/10W 　 R962 1K 1/8W 　 L922 N.C R919 0.27 3W 　 + C934 220uF/25V R939 NC + C940 22UF/50V R903 68K 1/10W 　 t NR902 5A/3 　 C904 470PF/250V C962 100PF C918 470PF R942 1.0M 1/8W 　 TOP246Y IC981 2 3 4 1 5 7 L X S C F D R947 0 1/10W 　 C946 470PF + C907 180uF/420V R924 1M 1/8W 　 C939 0.1uF + C950 1000uF/35V + C948 1000uF/35V R964 100K 1/10W 　 C936 NC R941 1.0M 1/8W 　 R913 330K 1/8W 　 R927 2M 1/8W 　 D901 ML35 D905 MLL4148 D907 MLL4148 IC924 PC123FY2 4P 1 2 4 3 IC942 PC123FY2 4P 1 2 4 3 C924 0.1uF C906 N.C C947 0.001uF R956 N.C D926 MLL4148 D949 MLL4148 R955 10 1/10W 　 R928 5.6K 1/10W 　 CN921 12P/2.0mm 1 2 3 4 5 6 7 8 9 10 11 12 L904 1 4 2 3 Q901 IRFP460A(TO-3P) 1 2 3 R912 330K 1/8W 　 R940 10K 1/10W 　 C938 0.1uF R967 4.7K R936 22 1/10W 　 D906 MLL4148 R921 100K 2W R982 NC IC901 TDA4863-2G(DIP-8) 8 6 7 5 4 2 1 3 VCC GND GD ZCD CS COMP INV MULT C956 0.1uF Q946 2SA733P R972 NC R931 1K 1/10W 　 R950 0.39 2W 　 R961 1.5K 1/10W 　 + C931 N.C R935 4.7K 1/10W 　 R902 680K 1/8W 　 R944 4.3K 1/10W 　 + C945 47uF50V IC925 PC123 1 2 4 3 R958 2K 1/10W 　 D925 MLL4148 C911 0.001uF R922 0 1/10W 　 + C944 47uF50V C922 2200PF 1KV R959 11.5K 1/10W 　 D943 UF4003 C953 0.01U C921 0.1uF/500V CN901 SOCKET 1 2 3 ZD943 12V R929 100 1/8W 　 CN952 12P/2.0mm 1 2 3 4 5 6 7 8 9 10 11 12 R981 NC R949 27K 1/10W 　 R969 1K R905 0.27 3W 　 C902 0.47uF/250V R980 470 R901 680K 1/8W 　 L905 1 4 2 3 D944 MLL4148 R957 20 1/10W 　 R910 10K 1/10W 　 + C949 1000uF/35V D940 UF4003 C952 NC ZD946 26V L951 BEAD R948 33 1/10W 　 + C957 10uF J932 JUMPER 1 2 C970 0.0022uF/250V Q925 DTC144WKA D927 20A/100V 1 3 2 R970 1K Q924 DTC144WKA L903 1 4 2 3 T951 POWER X'FMR 11 12 10 6 1 4 5 2 7 8 9 C929 N.C R920 10K 1/10W 　 + C930 1000uF/25V C910 0.1uF C927 1000PF P1-1 P2-1 P2-1 P1-1 L901、L902、C903、 C902、C901、C904组 成抗传导干扰回路 IC901 TDA4863-2G各脚功能描述： （1)脚 INV ：电压比较器反向输入端。 （2） 脚： COMP：电压比较器输出端。 （3）脚： MULT：乘法器输入，侦测电网 电压。（4）脚： CS ：过流保护反馈端。 （5）脚： ZCD：零电流检测。可以控制开 关管工作的频率。（6）脚： GND：接地 端。（7）脚：GD ：PWM输出。（8） 脚： VCC：供电脚。只有在24V升压板供 电电路工作起来以后PFC IC才进行供电并 开始工作。由T951PIN1经D943整流C944滤 波后得到。VCC启动门限为12.5V,在门限开 通后禁能电压为10V。 供电IC981 TOP246Y引脚功能介绍 Pin 1 Control(C):误差放大器与反馈电流输入端，控制输出频 率。当此PIN电压高于5.8V时IC开始工作并保持在 5.8V，低于 4.8V时IC停止输出。Pin 2 LINE_SENSE(L):过压与欠压保护。 Pin 3 External Current Limit（X）：外部电流控制、ON/OFF控 制、同步输入。Pin 4 Source：此PIN接到输出MOSFEF的源 极。Pin 5 Frequency(F):输出频率选择开关。Pin 7 Drain：此PIN 接到内部MOSFEF的漏极,用来直接驱动开关变压器。 电源开启工作流程： 220V的 交流电，经过抗干扰电路 并滤波后，通过PFC电路在 C907的上端将会测到400V 的电压。此400V的直流电 压经T921第（1）（3）脚 加到IC981的第7脚（即内 部的D极）及给IC内部的电 流源供电使IC981PIN1 （C）得到5.8V的启动电 压，内部的振荡器起振， 此时IC981PIN7输出脉冲驱 动T921工作，则T921的次 级D928负端有12V电压输 出，经DC-DC电路将12V转 换为5V给主板供电，并提 供IC925与IC922（光耦） 的供电。与此同时T921的 第2脚上产生感应电压，经 D922整流C923滤波产生 14V左右的电压，作为使光 耦IC922与IC925的供电电 压；此时IC922开始导通并 送到IC981PIN1进行电压调 整,另一方面作为IC981的供 电电压。 IC941 L6565功能脚介绍： PIN1 INV：误差比较器反向输入端，用于输出电压的反馈。 PIN2 COMP：误差比较器输出端。PIN3 VFF：电网电压反 馈。PIN4 CS：过流保护反馈端，当此PIN电压超过2V，IC将 进入保护状态而停止DUTY的输出。PIN5 ZCD：零电流检测。 PIN6 GND：接地端。PIN7 GD：驱动脉冲DUTY输出端。PIN8 VCC：供电端。 过流保护电路介绍：当负载电流变大时，在检测电阻RS上的压降也 随着升高，保护IC内部的比较器动作输出高电平使三级管导通， IC927PIN1输出一高电压使光耦IC925导通，晶闸管Q926导通， IC981PIN1被接地而保护，12V输出停止，则5V输出也停止，光耦 IC924也跟着截止，Q922截止，IC941因PIN5电压上升而保护，从而 使24V输出被关断。 5 4 3 2 1 D D C C B B A A 5V/2.5A DCPF1205A1 A 2 2 Friday, May 21, 2004 Title Size Document Number Rev Date: Sheet of C802 1uF/25V R801 33K 1/16W 　 R802 62K 1/16W 　 + C801 220uF/25V C808 1000PF C803 1000PF C805 n.c R804 22 1/4W 　 R803 20K 1/16W 　 IC801 LM3485 1 4 5 8 2 3 6 7 ISENSE FB ADJ VIN AGND N.C PWGND PGATE L801 22uH Q801 AO4411 1 2 3 4 8 7 6 5 S1 S1 S1 G1 D1 D1 D1 D1 C810 1000PF + C807 470uF/10V C804 1000PF D801 SSM54 CN801 CONN 1 2 3 4 5 6 7 8 9 10 11 12 13 + C806 470uF/10V 这一页电路是： DC转DC控制电路。 电源板不开机的维修与判定：该电源板易出现不开机，或第一次可开机，关机后马上开机会出现不能开机的现象。 原因：IC901与IC902供电偏低在9~10V造成(该电压由待机变压器的一副绕组提供)，该电压正常要求。11~13V，IC才能正 常工作。 维修时可先测试其供电是否为9~10V，若是9~10V，那么一般都是由于供电造成，可将R945限流电阻由4.7欧改为0.8欧或0 欧，电压升为11.4V后一切可正常。
