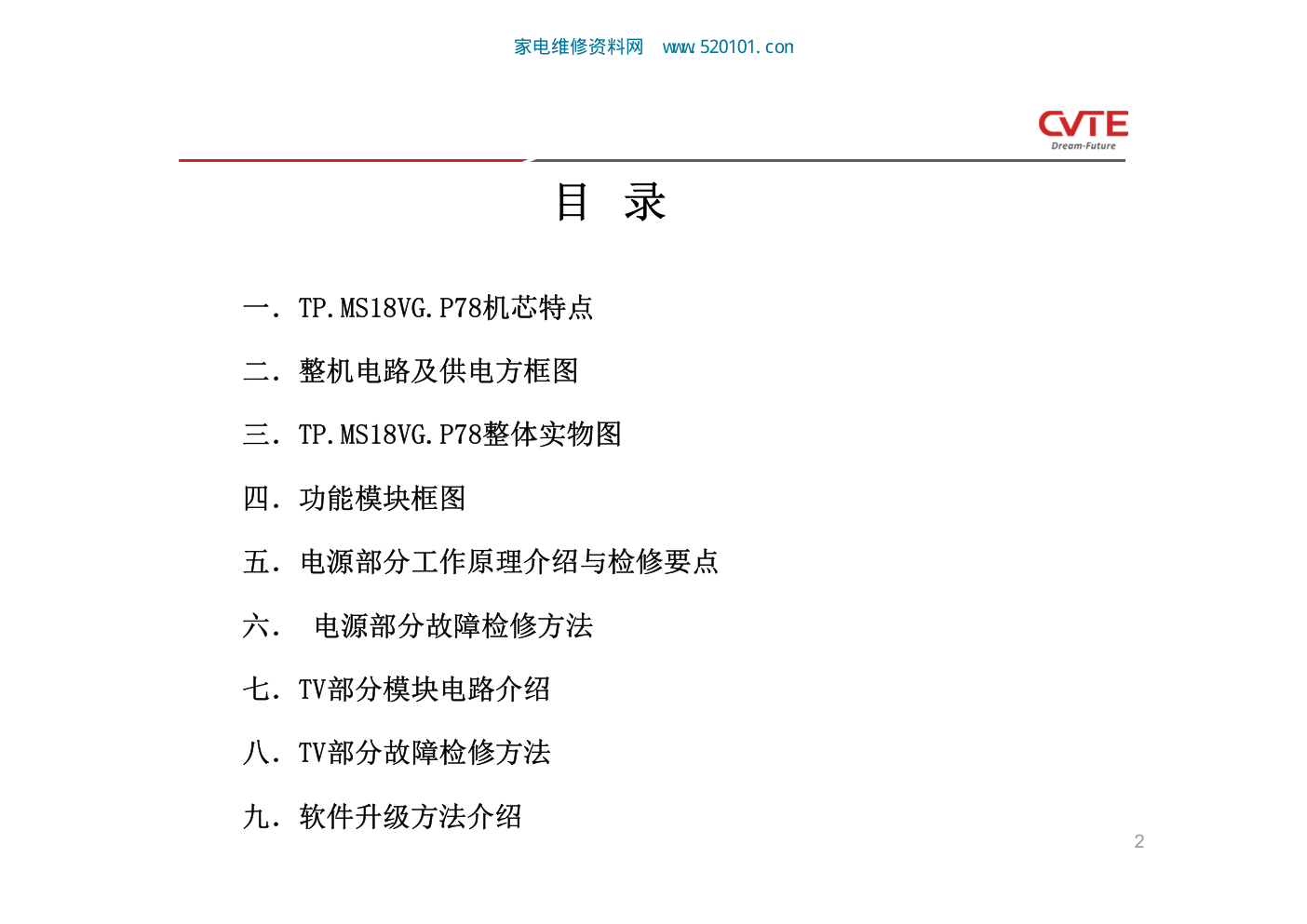

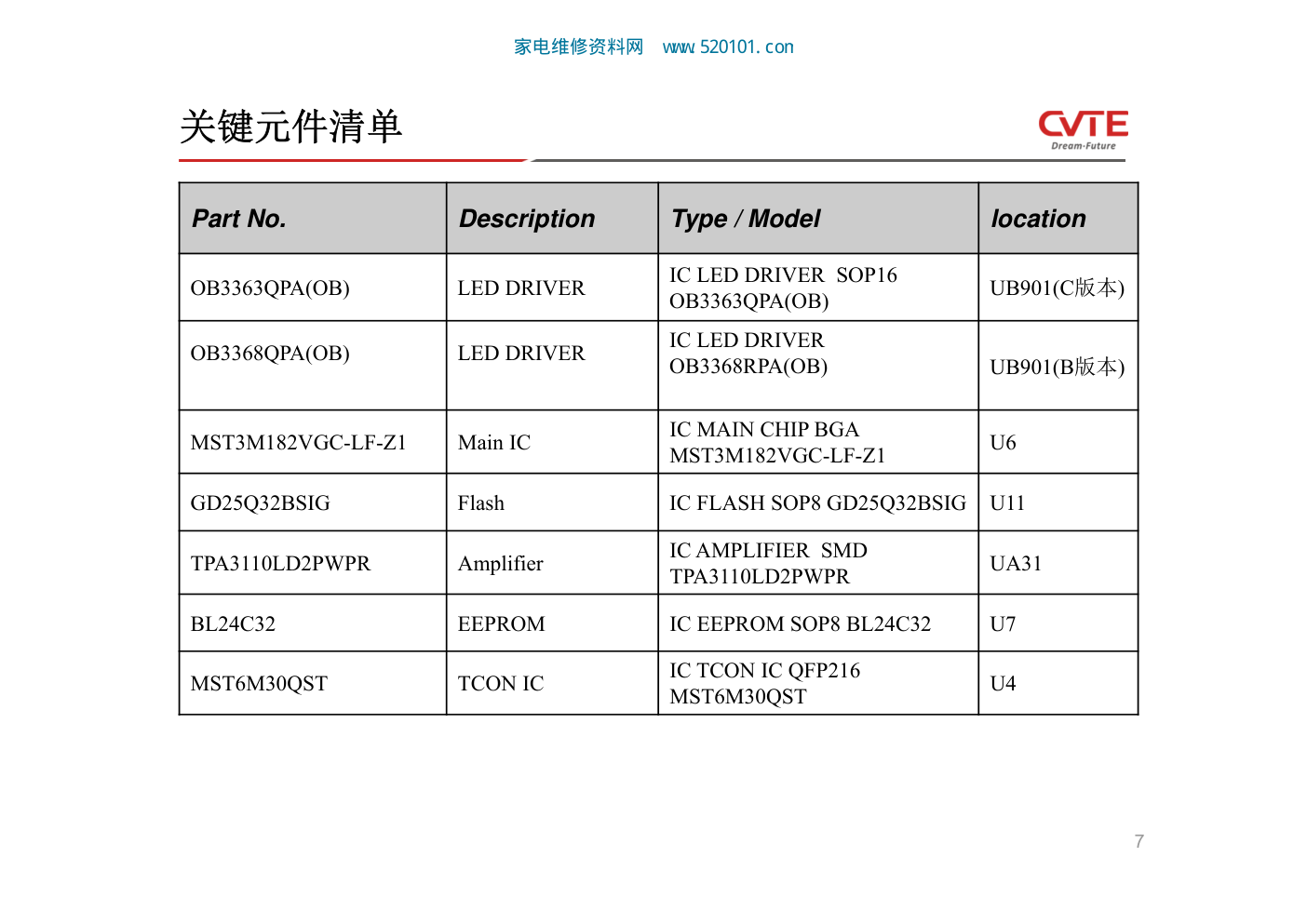

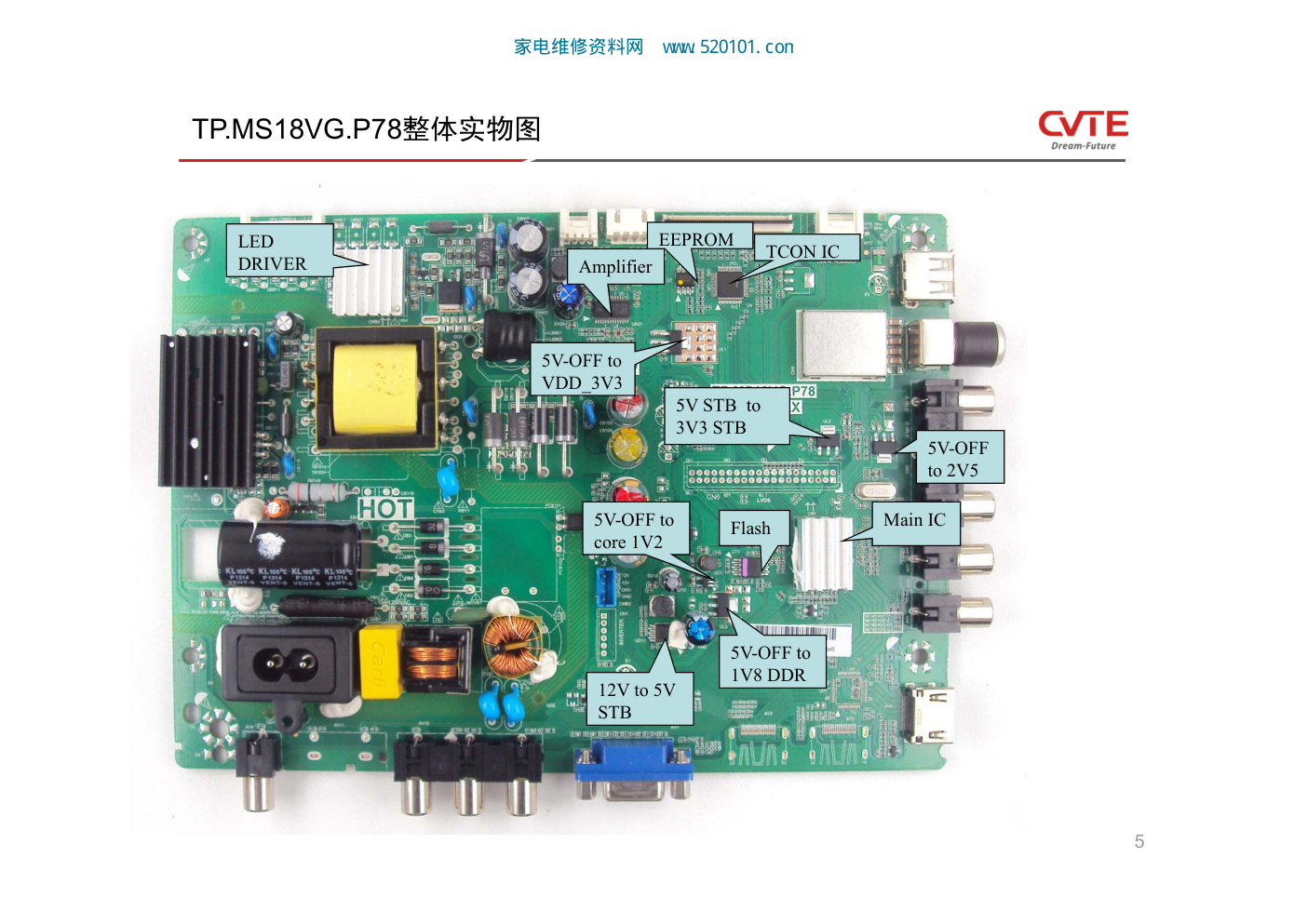

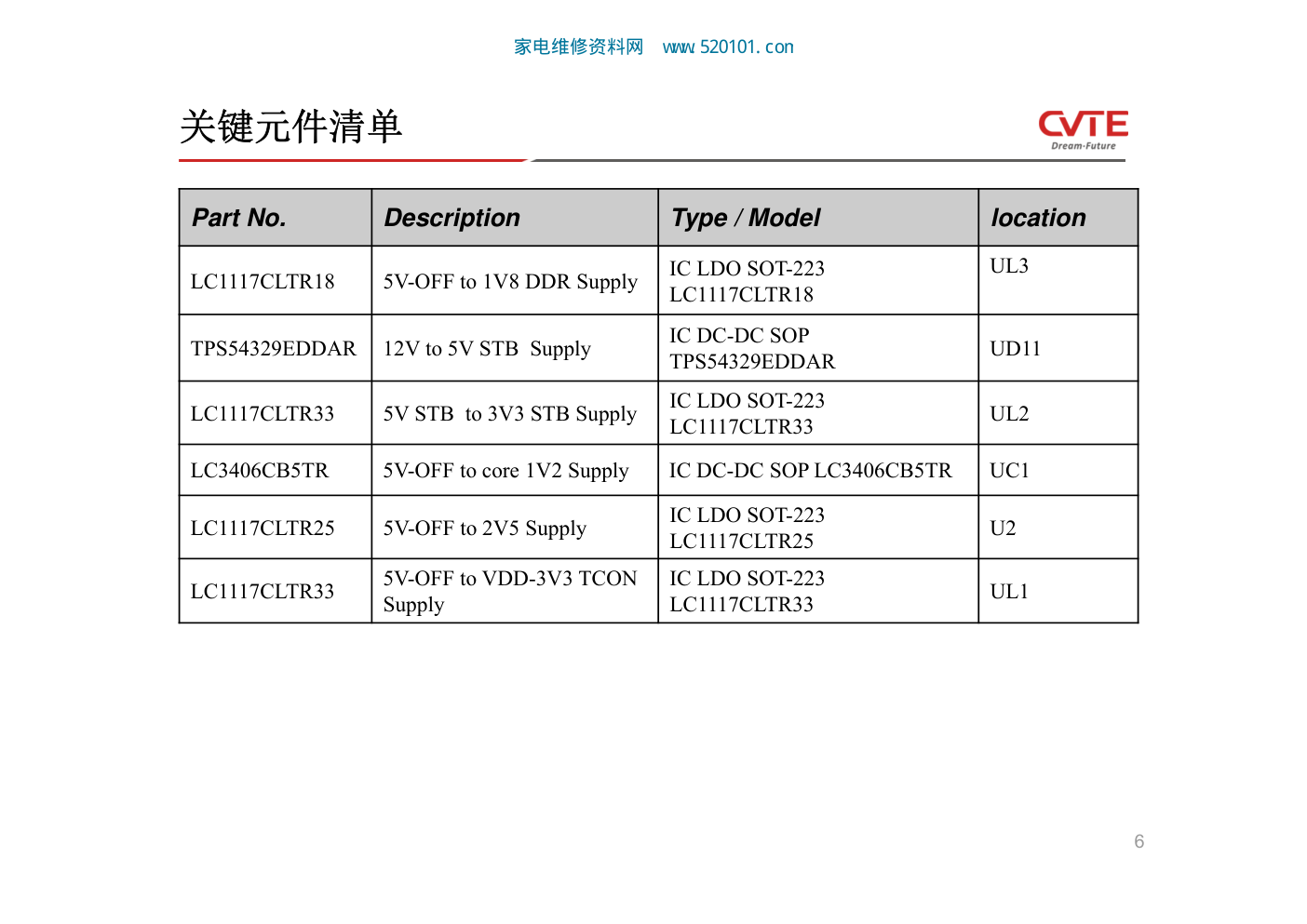

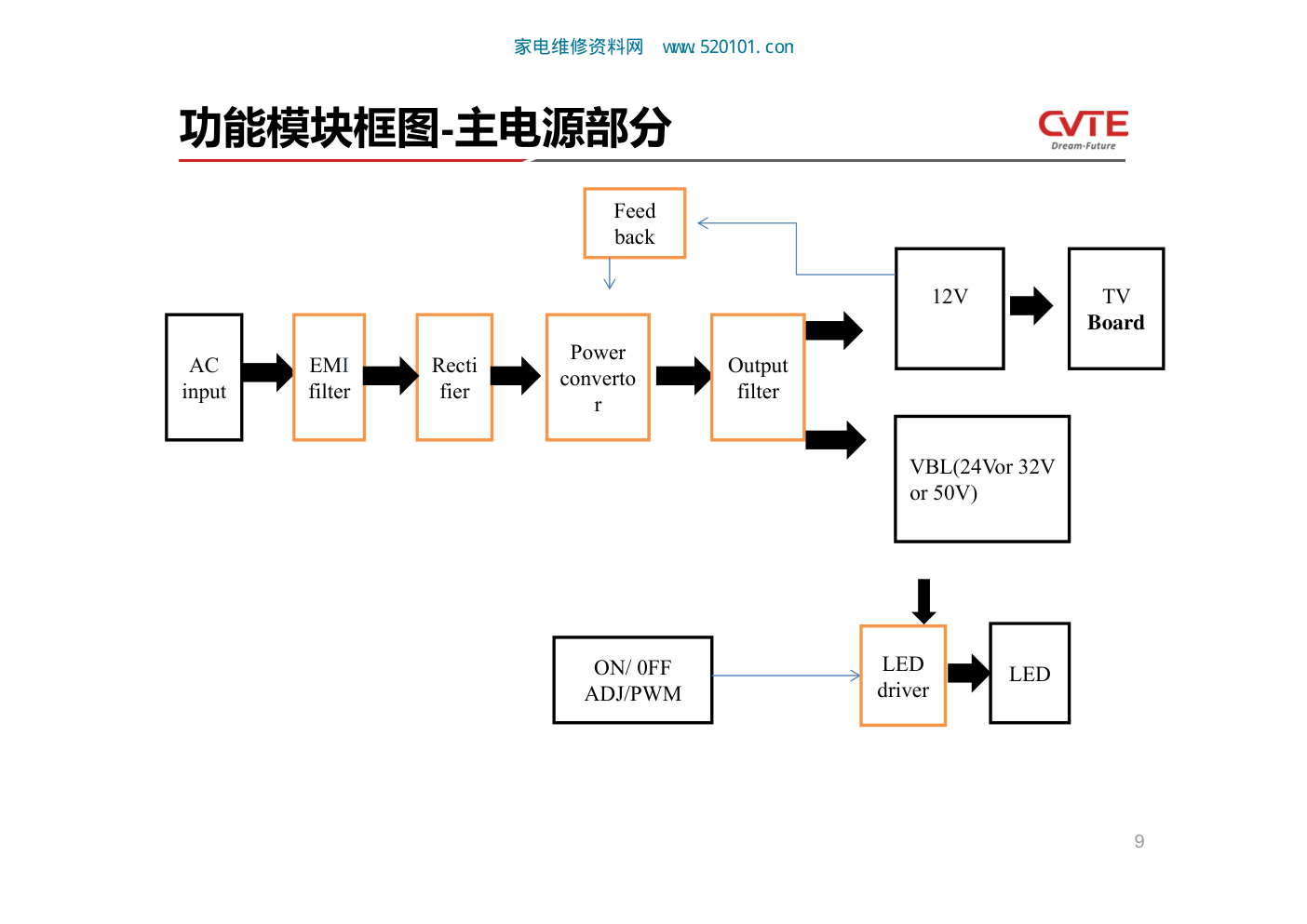

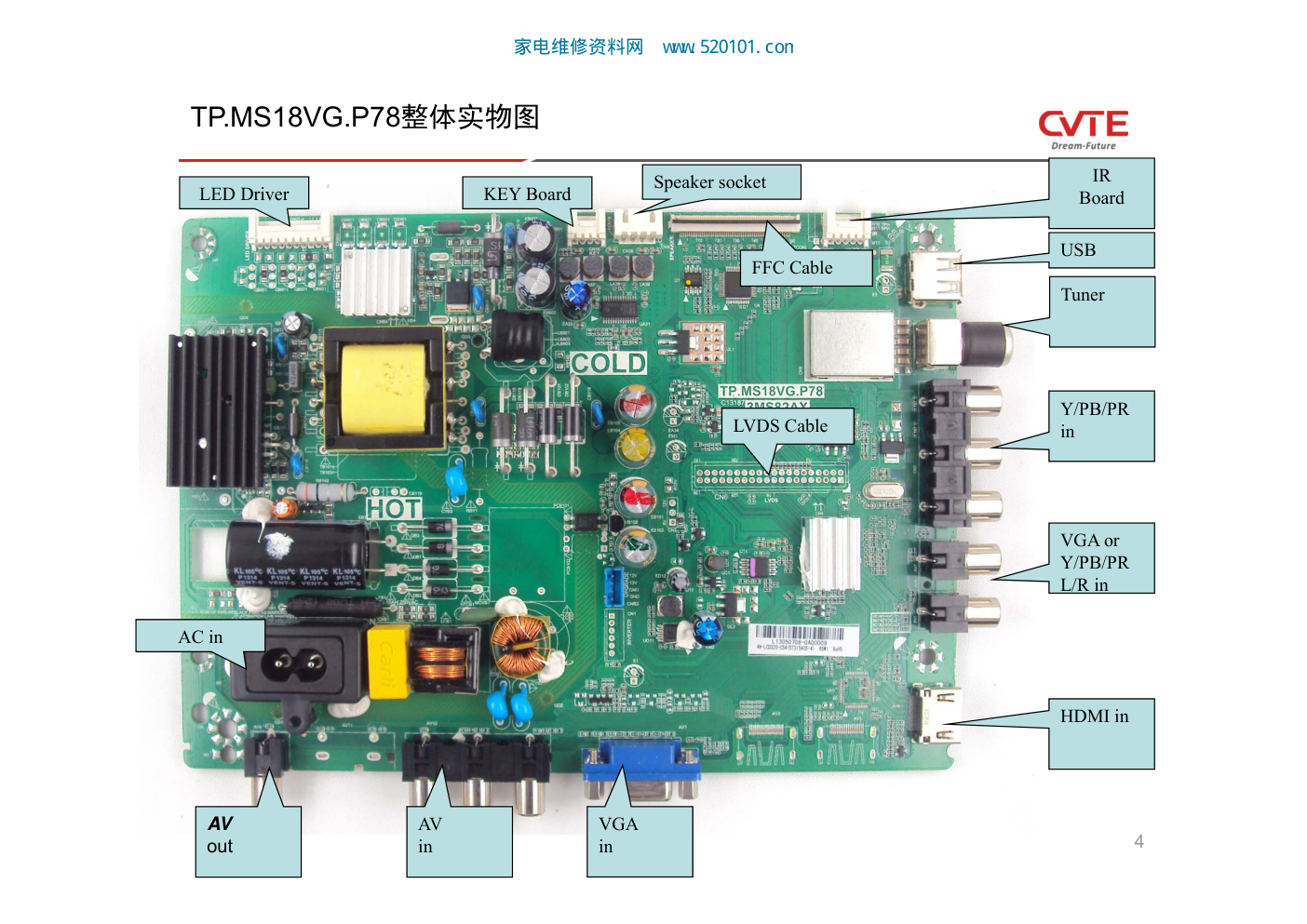

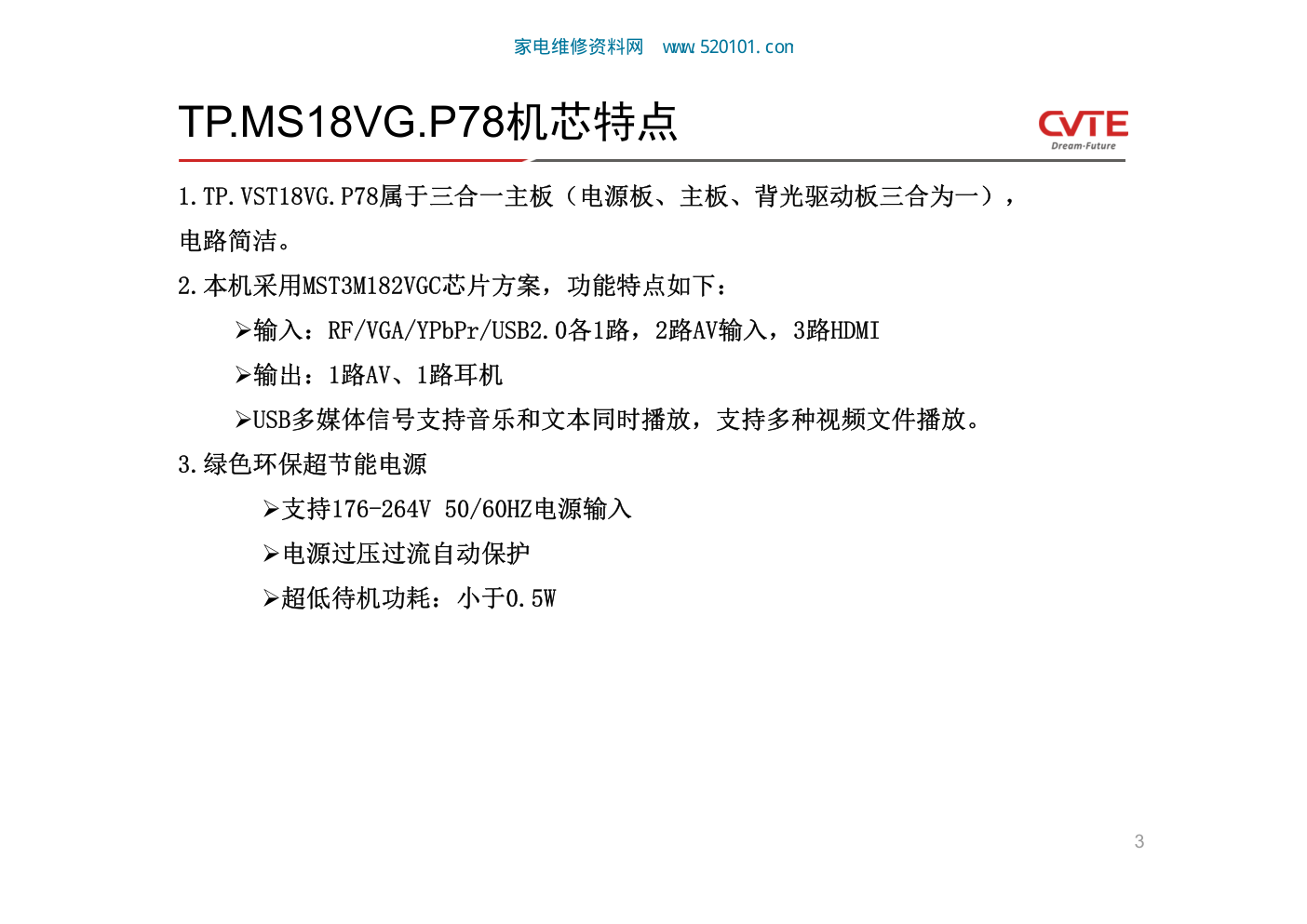

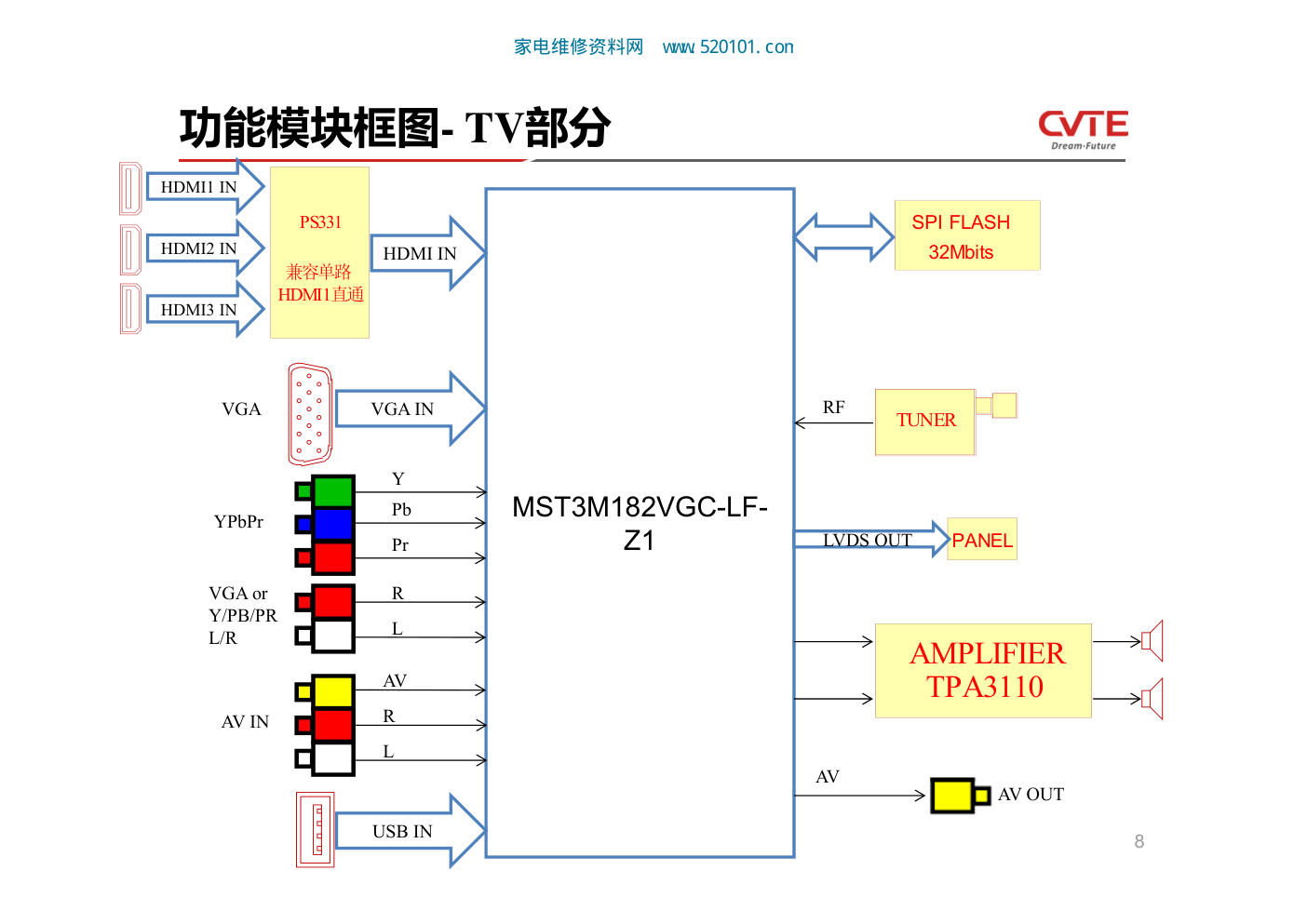

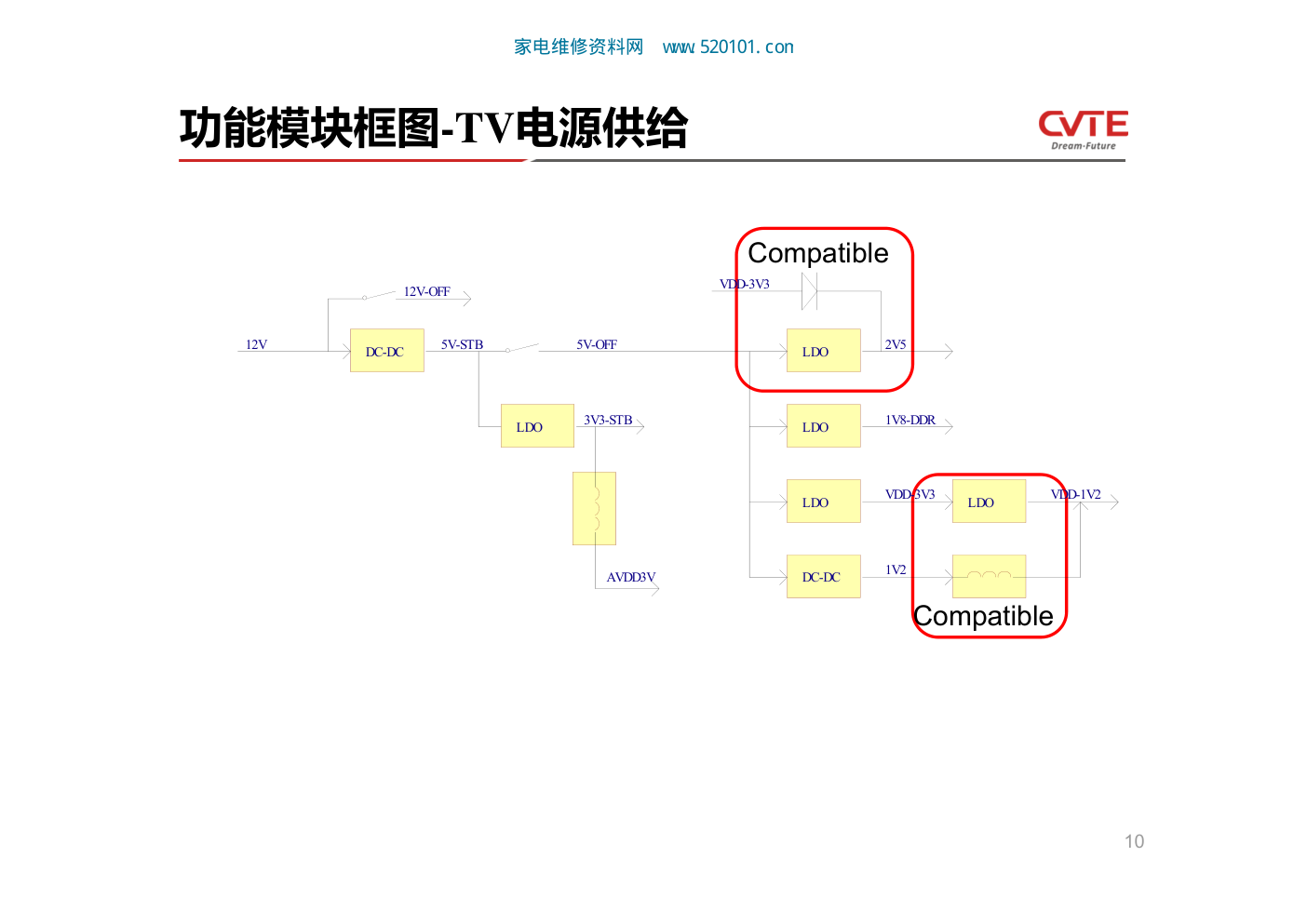

TP.MS18VG.P78  B/C (3MS82AX) 维修手册 广州视源电子科技TV事业部 1 家电维修资料网 www. 520101. com 目 录 2 一．TP.MS18VG.P78机芯特点 二．整机电路及供电方框图 三．TP.MS18VG.P78整体实物图 四．功能模块框图 五．电源部分工作原理介绍与检修要点 六． 电源部分故障检修方法 七．TV部分模块电路介绍 八．TV部分故障检修方法 九．软件升级方法介绍 家电维修资料网 www. 520101. com TP.MS18VG.P78机芯特点 1.TP.VST18VG.P78属于三合一主板（电源板、主板、背光驱动板三合为一）， 电路简洁。 2.本机采用MST3M182VGC芯片方案，功能特点如下： 输入：RF/VGA/YPbPr/USB2.0各1路，2路AV输入，3路HDMI 输出：1路AV、1路耳机 USB多媒体信号支持音乐和文本同时播放，支持多种视频文件播放。 3.绿色环保超节能电源 支持176-264V 50/60HZ电源输入 电源过压过流自动保护 超低待机功耗：小于0.5W 3 家电维修资料网 www. 520101. com KEY Board IR Board LVDS Cable Speaker socket USB Tuner Y/PB/PR in VGA in HDMI in AV in AV out VGA or Y/PB/PR L/R in 4 LED Driver AC in FFC Cable TP.MS18VG.P78整体实物图 家电维修资料网 www. 520101. com Main IC Amplifier Flash 5V-OFF to 1V8 DDR 5V-OFF to 2V5 5V STB to 3V3 STB LED DRIVER 12V to 5V STB 5V-OFF to core 1V2 5 TCON IC EEPROM 5V-OFF to VDD_3V3 TP.MS18VG.P78整体实物图 家电维修资料网 www. 520101. com 关键元件清单 Part No. Description Type / Model location LC1117CLTR18 5V-OFF to 1V8 DDR Supply IC LDO SOT-223 LC1117CLTR18 UL3 TPS54329EDDAR 12V to 5V STB Supply IC DC-DC SOP TPS54329EDDAR UD11 LC1117CLTR33 5V STB to 3V3 STB Supply IC LDO SOT-223 LC1117CLTR33 UL2 LC3406CB5TR 5V-OFF to core 1V2 Supply IC DC-DC SOP LC3406CB5TR UC1 LC1117CLTR25 5V-OFF to 2V5 Supply IC LDO SOT-223 LC1117CLTR25 U2 LC1117CLTR33 5V-OFF to VDD-3V3 TCON Supply IC LDO SOT-223 LC1117CLTR33 UL1 6 家电维修资料网 www. 520101. com 关键元件清单 Part No. Description Type / Model location OB3363QPA(OB) LED DRIVER IC LED DRIVER SOP16 OB3363QPA(OB) UB901(C版本) OB3368QPA(OB) LED DRIVER IC LED DRIVER OB3368RPA(OB) UB901(B版本) MST3M182VGC-LF-Z1 Main IC IC MAIN CHIP BGA MST3M182VGC-LF-Z1 U6 GD25Q32BSIG Flash IC FLASH SOP8 GD25Q32BSIG U11 TPA3110LD2PWPR Amplifier IC AMPLIFIER SMD TPA3110LD2PWPR UA31 BL24C32 EEPROM IC EEPROM SOP8 BL24C32 U7 MST6M30QST TCON IC IC TCON IC QFP216 MST6M30QST U4 7 家电维修资料网 www. 520101. com 功能模块框图- TV部分 MST3M182VGC-LF- Z1 HDMI IN VGA IN TUNER AMPLIFIER TPA3110 SPI FLASH 32Mbits PANEL LVDS OUT RF Y Pb Pr L R AV L R USB IN AV YPbPr VGA or Y/PB/PR L/R AV IN VGA AV OUT 8 HDMI1 IN HDMI2 IN HDMI3 IN PS331 HDMI1直通 兼容单路 家电维修资料网 www. 520101. com 功能模块框图-主电源部分 9 AC input EMI filter Recti fier Power converto r Output filter 12V output ON/ 0FF ADJ/PWM Feed back LED LED driver VBL(24Vor 32V or 50V)()(output TV Board 家电维修资料网 www. 520101. com 功能模块框图-TV电源供给 10 DC-DC LDO LDO LDO LDO LDO DC-DC 12V 12V-OFF 5V-STB 5V-OFF 3V3-STB 2V5 1V8-DDR VDD-3V3 1V2 AVDD3V VDD-1V2 VDD-3V3 Compatible Compatible 家电维修资料网 www. 520101. com 功能模块框图-I²C 11 CPU MST3M182VGC-LF-Z1 TUNER PS331 HDMI1 HDMI2 HDMI3 HDMI-SDA HDMI-SCL HDMI1-SDA HDMI2-SDA HDMI3-SDA HDMI1-SCL HDMI2-SCL HDMI3-SCL TUNER-SDA TUNER-SCL TCON MST6M30QST EEPROM SDA SCL 家电维修资料网 www. 520101. com 电源部分工作原理介绍 一. 交流整流滤波输入部分. 12 SGND GND Vbridge N L ! ! ! ! ! ! ! ! ! L 1 N 2 FG 3 CNB1 FB1 NTCB1 MOVB1 C X B 1 RB1 RB4 RB2 RB3 DB1 DB2 DB3 DB4 CYB1 CYB2 2 3 1 4 LCB2 2 3 1 4 LCB3 3 2 4 1 LCB1 2PIN-八字背出-AC插座 T3.15AH 250VAC L 1 N 3 CNB2 EB1 SGND 功能介绍及器件 1.电路功能:将市电整流滤波成直流. 2.FB1 为保险管防止机台故障造成对电网的影响, NTCB1热敏电阻防突如电流,MOVB1压 敏电阻防雷击. (由于本机防雷击要求合格故没配 置),CYB1,CYB2,RB1,RB2,RB3.RB4,LCB1-4为EMC对策,安规对策器件. 此类器件出故障 几率小, 3.DB1,DB2,DB3,DB4组成的桥式整流器,EB1为水桶电容,平滑整流后的电压. 故障分析关键点: 1. 测FB1是否开路,2.BD1,BD2,BD3,BD4使用万用表二极管档量测是否正常. 3. 量测大电容无电压, 家电维修资料网 www. 520101. com 电源部分工作原理介绍 13 二.功率转换器部分. 故障分析关键点: 量测DB107/DB106/DB108是否损坏, 量测MOS QB101是否损坏, 功能介绍及器件 1.电路功能:采用反激架构实现初次级能量的 转换.UB101驱动开关MOS高频切换,使得变压器 初级形式脉冲电压, MOS导通时变压器储能,截 止时次级和VCC绕组产生感应电动势,通过次级 整流滤波转换直流电压. 2.CB114,RB117,RB118,RB147,RB120,RB119,RB 121,RB122组成RCD钳位吸收网络.作用为吸收 高频开关切换产生的电压尖峰. 3.CB116,RB112,RB113组成RC电路,吸收MOS开 关动作形成的高阶谐波. 4.RB106, RB107,QB102,RB108MOSQB101的驱动 电阻,其中RB107,QB102,RB108的作用为加速 QB101的关断,RB109为防止驱动开路后MOS的损 坏.RB148,RB111为电流检测电阻 家电维修资料网 www. 520101. com 电源部分工作原理介绍 三.功率转换器控制部分. 14 功能介绍及器件 1.电路功能:经过分析比较次级反馈信号,产生占空比变化 的驱动信号驱动MOS QB101,形成一个闭环的稳定的系统. 2.采用一款常用的反激PWM IC LD7536,轻载降频,重载 65KHZ频率工作. 2.RB101,RB102,RB103为启动电阻, 上电后,市电通过启动电阻给VCC电容EB107充电, 当电压达到UB101 VCC门槛电压16.5V后, UB101开始工作驱动QB101. 3.QB101开关动作后,次级建立电压, 同时VCC辅助绕组产生12-24V电压 给UB101持续供电,RB114,RB115 为限流电阻,DB104 为整流管 ,RB116,CB115 吸收DB104整流产生的 高次谐波,RB110,ZB101 组成简易的稳压电路, 防止异常高电压损坏IC. EB106,DB105,EB107组成二级启动电路. 家电维修资料网 www. 520101. com 电源部分工作原理介绍 15 故障分析关键点: 量测UB101 PIN5是否对地短路 量测RB106,QB102,RB108是否损坏. 量测RB114,RB115是否损坏. 保护功能的实现 1. 过流保护: RB148,RB111为初级电流检测电阻,将初级电压的变化量,通过其两端的电 压变化来体现.当次级电流增大时,初级功率增加,初级电流增加.检测电阻两 端的电压经过RB105,RB155,CB101滤波分压后,与UB101 CS脚( PIN 4) 内部门 槛电压 0.85V进行比较,当初级电流足够大时,PIN 4 电压大于0.85V门槛电 压,UB101停止工作, QB101截止,无电压输出.然后经过一段间隔时间后再重新 工作. 2. 过压保护: 当外部灌如电压或稳压控制电路失控造成输出电压过高时，主IC的占空 比增加,TB101的VCC辅助组线圈上的电压升高，使UB101的PIN5脚电压也随之 升高，超过芯片内部限制电压27V后，使其UB101内部振荡电路停振，场效管 QB101截止，无电压输出，从而实现过压保护。 家电维修资料网 www. 520101. com 电源部分工作原理介绍 16 四. 次级输出整流电路 功能介绍及器件 1.此电路的功能:将变压器变换后的开关波形整流 滤波,有两路输出,一路供TV信号处理电路,一路供 背光恒流电路 2.DB115,DB116为12V的整流管,EB101,EB102为12V 的滤波电容. CB117,RB128,RB129,RB130组成RC电路吸收12V整 流管两端的尖峰. 3.DB102,DB103为背光输出的整 流管,EB105,EB106为背光输出的滤波电容. CB118,RB123,RB124,RB126,RB127组成RC电路吸收 DB102/DB103两端的尖峰. 背光输出电压根据不同的背光电压设定,一般设定 为24V,32V,50V,65V. 故障分析关键点: 量测DB115,DB116,DB102,DB103是否击穿. 家电维修资料网 www. 520101. com 电源部分工作原理介绍 17 五.采样反馈电路 功能介绍及器件 1.此电路功能:通过431基准稳压比较器对 采集的电压变化信号通过隔离光藕传递给主 IC分析处理. 2.RB135,RB134//RB137为12V电压的采样电 阻,RB136未装配.UB102为2.495V基准比较 器,PCB101为隔离光藕,CB109,RB133,CB110 组成环路补偿电路, 此电路的作用为使反激的控制环路稳定. 影响到输出电压的质量,动态性能. 故障分析关键点: 量测UB102 的PIN1是否为基准电压2.495V, 家电维修资料网 www. 520101. com 电源部分工作原理介绍 六.恒流升压功率部分. 18 功能介绍及器件 1. 电路结构:BOOST升压电路. 2.LB801(LB802/LB803)为升压储能电感;DB801为升 压整流二极管,EB801,EB802.EB803为输出电容 QB801为切换MOS.RB883,RB885,RB887,RB888 为回路检测电阻. 4.CB809,RB810,RB811组成RC吸收网络. 作用:吸收QB801高频开关时产生 的高次谐波. CB810,RB812,RB813组成RC吸收网络 作用:吸收DB801高频开关时产生 的高次谐波.RB807,RB820,QB803,RB834 组成QB801的驱动电路. RB872,RB817为恒流输出电容的放电电阻. 故障分析关键点: 量测QB801是否损坏, 量测DB801是否损坏. 量测RB807是否损坏. 家电维修资料网 www. 520101. com 电源部分工作原理介绍 19 七.恒流升压控制部分电路 (B版本) 功能介绍及器件 1.电路功能,提供背光灯串一个可调节亮度的恒流源, 3. 本电路采用OB3368四通道专用IC设计. 调光采用 内部集成通道MOS进行切换,具有全面的保护功能. 4.IC工作的必要条件: 12V电压经过限流电阻RB930供给UB901 PIN14, 同时需要主板提供BL_ON信号给UB901 PIN15 和ADJ信号给UB901 PIN20, BL_ON信号为+3.3V为工作,0V为停止工作; ADJ信号为0-3.3V,直流调光,然后再通过 IC内部将直流电流转换成100-200HZ的 固定频率可调占空的方波.3,3V对应的 最大占空比,0V对应的是最小占空比. 家电维修资料网 www. 520101. com 电源部分工作原理介绍 5.PIN1:VCC外部供电; PIN2:MOS的驱动输出PIN PIN3:GND,信号地 PIN4:CS检测PIN,检测工作状态的MOS管电流,RB806,CB803为信号RC滤波 PIN5. 为内部LDO输出PIN,外接滤波电容CB904.将PIN1电压稳压成10V, PIN6.内部PWM调光的频率设定,设定方式为:3.3uF/CB905 PIN7.故障状态显示.当出现故障时,PIN7对地的一个MOS将会拉低,使用此PIN 时需要加偏置. PIN8,9,12,13:为LED负端通道 PIN10,11:GND,功率地 PIN14:NC PIN15:ENA,BL_ON;,IC工作使能. PIN16:RI 为频率设置PIN,RB919为频率设置电阻,一般工作频率设置在90- 150KHZ,设置方式为:F=67850/RB919; PIN17:通道电流设置PIN,RB920,RB925为电流设置电阻. 为并联结构.设置方 式为:I=4000*1.2/(RB920//RB925) PIN18:环路控制.RB935,CB908,CB909组成环路补偿网络 PIN19:PIN11:OVP设置,RB814+RB815,RB803为OVP采样电阻,OVP设定方式 为:(RB814+RB815+RB803)*RB803/1.2 PIN20:ADJ,调光信号输入 20 故障分析关键点: 量测UB901损坏,(PIN8,9,12,13对地是否短路,对地的反向压降是否一致) 量测RB930是否损坏 家电维修资料网 www. 520101. com 电源部分工作原理介绍 21 八.恒流升压电路控制部分 (C 版本) 功能介绍及器件 1.电路功能,提供背光灯串一个可调节亮度的恒流源, 3. 本电路采用OB3363四通道专用IC设计. 调光采用 内部集成通道MOS进行切换,具有全面的保护功能. 4.IC工作的必要条件:12V电压经过限流电阻RB930供给UB901 PIN14,同时需要主 板 提供BL_ON信号给UB901 PIN1和ADJ信号给UB901 PIN2,BL_ON信号为+3.3V为工 作,0V为停止工作;ADJ信号,+3.3V为最大电流,OV为灯串无电流. 家电维修资料网 www. 520101. com 电源部分工作原理介绍 5.PIN1:BL_ON;IC工作使能. PIN2:ADJ,调光信号输入 PIN3:GND, PIN4:RI 为频率设置PIN,RB919为频率设置电阻,一般工作频率设置在90- 150KHZ,设置方式为:F=67850/RB919; PIN5:通道电流设置PIN,RB920,RB925为电流设置电阻. 为并联结构.设置方式 为:I=2000*1.2/(RB920//RB925) PIN6:NC, PIN7-10:为LED负端通道 PIN11:OVP设置,RB814+RB815,RB803为OVP采样电阻,OVP设定方式为: (RB814+RB815+RB803)*RB803/1.2 PIN12:CS检测PIN,检测工作状态的MOS管电流,RB806,CB803为信号RC滤波 PIN13:MOS的驱动输出PIN PIN14:为内部LDO输出PIN,外接滤波电容CB904.将PIN13电压稳压成10V, PIN15:VCC外部供电 PIN16:环路控制PIN.RB935,CB908,CB909组成环路补偿网络. 22 故障分析关键点: 量测UB901损坏,(PIN7-10对地是否短路,对地的反向压降是否一致) 量测RB930是否损坏 , 家电维修资料网 www. 520101. com 电源部分故障检修方法 一、AC-DC部分 检查 EMI 共模电感 (LCB1,LCB2/3)是否开路或 L对 N 之间是否短路 继续检查 主板的状态 检查FB 1 是否开路 检查功率器件QB101 是否损坏 检查滤波器 检查输出是否短路 检查RB101, RB102,RB103 是 否开路 没有输出,红外指示灯不亮 检查 12V、(24V/32V/50V) 输出是否正常 检查 EB1 上的电压是否为 AC输入电压的√2倍 检查UB101 PIN5 电压是否大于15V 更换损坏的器件 更换短路的器件 更换损坏的电阻 更换 UB101 N Y Y Y Y Y Y Y N N N N N 家电维修资料网 www. 520101. com 电源部分故障检修方法 24 二、恒流升压部分 增加亮 度 检查是否是微亮状态 更换LED 输出线 检查 ADJ&PWM& ON/OFF 控制信号 检查主板的 运行状态 更换 QB901/RB930 检查LED输出 是否短路 红外指示灯亮但背光灭 检查LED 输出线材 是否连接错误 检查 UB901 PIN VCC 电压为 10V以上 检查QB901,RB930是否损坏 去除短路状态 更换 UB901/RB930 Y Y Y Y Y Y Y N N N N 家电维修资料网 www. 520101. com TV部分模块电路介绍 25 ① 复位电路：主板通电瞬间，3.3V-STB对电容C91充电，因电容两端电压不能突变，使 Q20导通，E极输出高电平脉冲电压对主芯片进行复位，随着电容充电满电后Q20 B极 为低电平而截止，复位脉冲消失，复位过程结束。此电路外部IC复位，系统启动不 受5V波动影响，复位过程为高电平复位，可用万用表观察到。 ② 时钟电路：作用在于产生原始时钟频率24MHZ，由晶振Y1、谐振电容C128、C129，反 馈电阻R216组成。晶振正常工作时两端的电压约为芯片供电电压1/2左右----1.7V左 右（芯片VCC为3.3V) b) 主板开机启动顺序流程： 电源正常 工作 复位电路 工作 时钟电路 起振 FLASH 工作 DDR工作 显示开机 LOGO 1.复位电路及时钟电路工作原理： 家电维修资料网 www. 520101. com TV部分模块电路介绍 26 a) 遥控原理：1、5脚为遥控IR的5V和 3.3V供电脚，4脚为遥控信号接收脚。 正常状态下，遥控接收头把遥控信号 转化为电压信号，经过RK8、LK3进入 主芯片中，其中RK7是上拉电阻，上拉 电压为3.3V，LK3和CK6为改善EMC措施。 b) 无遥控维修指南：  测量1、5脚是否有5V和3.3V电压，若 没有，检查RK1+LK1是否为22欧姆，及 后级5V电路。若有电压，确认软件是 否用工厂遥控器可控，及检查遥控信 号上拉电压等后级电路。  若以上均正常，更换遥控头，遥控器 试试 2. 遥控输入电路 3. 键控输入电路 a) 键控原理：按键板被按下时，按键输入转化为电压 信号，因此输出的电压也不一样，主芯片通过检测 不同的电压信号来判断哪个按键被按下，从而做出 相应的反应。图中，3V3-STB为上拉电压，不同的按 键转化为不同的电压通过RK5输入到主芯片识别。 b) 按键无作用维修指南：检查软件是否正确，检查按 键及IO口是否有3.3V电压，检查RK5是否烧坏，检查 电阻是否变值。如果以上都经检查无误，则主芯片 不良。 家电维修资料网 www. 520101. com TV部分模块电路介绍 27 4. TV 信号输入（硅高频头）电路 a) 不搜台、不存台维修：1、检查3.3V高频头供电电路电压是否正常；2、检查前段滤波网络有没器件虚 焊；3、检查IIC电压是否正常；、4检查AGC在搜台过程是否会3.3V-0V之间变动。（有信号时，AGC电 压为低，无信号时为高）；5、检查内部谐振电感是否虚焊、损坏。如果以上均正常，则高频头IC不良 b) 信号弱、噪点维修：1、检查前段滤波网络有没器件虚焊，打坏；2、检查高频头中频信号输出滤波网 络是否有器件虚焊、损坏。如果以上均正常，则高频头IC不良 前段滤波网络 3.3V高频头供电电路 高频头中频信号输出滤波网络 IIC通信 高频头中频信号输出引脚 芯片内部谐振电感 I2C输入 AGC输入 前端滤波网络 家电维修资料网 www. 520101. com TV部分模块电路介绍 28 33脚至48脚 为接主芯片 脚，传输视 频、音频信 号 33脚、34脚 为通道切换 控制脚 HDMI维修指南： a) 无信号：测量18脚19脚是否有5V，测量差分信号脚是否有3V3，如果有，则端子或主芯片不良，如果没 有3V3，则主芯片不良。 b) HDMI识别不正常：端子不良或HDMI切换芯片不良或主芯片不良 c) HDMI显示一会儿画面消失：没烧DHCPKEY 5. HDMI输入电路 家电维修资料网 www. 520101. com TV部分模块电路介绍 29 6. VGA输入电路 VGA输入信号：R、 G、B ；信号的输 入对地匹配电阻 均为75 欧，1、2、 3引脚；13、14脚 为行、场信号脚。 12、15脚为IIC通 信脚 。 VGA检修指南：  画面偏色：先检查是否设置错误或者白平衡是否调节错乱，可进工厂模式重新调整；另外可检查  信号源R、G、B 三基色输入回路是否正常；检查R、G、B 三基色对地75 欧姆是否正常  无信号：检查VS/HS 信号回路（用万用表测量对地电阻是否正常、信号回路元件是否正常、可用示 波器测量信号与芯片输入脚的信号是否加载到。  画面行/场不同步、扭曲、溢出：可进用户MENU 进行自动行场调整；检查VS/HS 回路元件是否正常； 家电维修资料网 www. 520101. com TV部分模块电路介绍 30 7. AV/YPBPR输入电路 模拟视频信号属于高频信号（比如CVBS 最高频率能达到6MHz），线路阻抗不匹配时将会产生信 号反射，影响信号的质量。为了使各种的设备能够通用，规定视频信号的线路阻抗统 一为75Ω。信号从外部信号源输出时，可能带有不能确定的直流电压，会影响甚至烧 坏电路板，所以都会在信号回路中加耦合电容来隔离。 维修指南： 画面偏色：检查视频端子对地阻抗是否为75欧姆。如正常请检查后级电路 无信号：检查后级电路电容电阻是否有虚焊，漏焊，打坏现象。如正常请检查芯片部分。 家电维修资料网 www. 520101. com TV部分模块电路介绍 31 8. USB输入电路 工作原理： USB引脚分别为5V、DM、DP、地正常工作时， 5V给USB供电，USB设备输差分信号给主芯片 进行处理 不读USB维修指南：  检查5V是否正常  检查USB0-DM、USB0-DP引脚对地阻抗是否一致  检查端子是否不良或不过孔 家电维修资料网 www. 520101. com TV部分模块电路介绍 32 9. LVDS输出电路 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 CN12 2*15PIN-2.0-D-H-M GND VCC-Panel GND VCC-Panel VCC-Panel GND GND GND GND GND RXO0-/ RXO0+/ RXO1+/ RXO1-/ RXO2+/ RXO2-/ RXO3-/ RXO3+/ RXE0+/ RXE0-/ RXE1-/ RXE1+/ RXE2-/ RXE2+/ RXEC- RXEC+ RXE3+/ RXE3-/ C16 NC/5pF-0402-NPO-±5%-50V C63 NC/5pF-0402-NPO-±5%-50V C43 NC/5pF-0402-NPO-±5%-50V C44 NC/5pF-0402-NPO-±5%-50V RXOC-/ RXOC+/ LVDS维修指南：  CLOK 信号不正常：画面扭曲、黑屏  差分信号不正常：画面彩斑、花屏  画面花屏、彩斑：  检查插座输出脚每组差分信号回路是否正常  芯片信号输出脚~~~~金针插座脚，是否开路、短路、 击穿等。  检查金针插座是否氧化、Panel线是否接触不良。  检查Panel每组差分信号之间的阻值是否正常（LVDS 每组差分信号为100欧姆，例如7、8脚）。  画面白屏：  检查panel电压是否加载到（LVDS金针插座1、2、3脚 电压为panel供电脚），检查跳帽是否接触不良、松 动、金针是否氧化等。  检查PANEL 电压控制的MOS 管是否控制正常（检查控 制信号回路）、MOS 管本身是否损坏。 家电维修资料网 www. 520101. com TV部分模块电路介绍 33 声音输出端 声音输入端 静音时，主 芯片无声音输出 低电平待机， 高电平工作正常 当功放输出端短路， 或功放供电电压过压， 则芯片会自我保护， 此时1、2脚电压调动 10.伴音功放电路 家电维修资料网 www. 520101. com TV部分模块电路介绍 34 工作原理：  板卡正常工作时，12V电压经 过RA5、DA2给EA5充电，由于 QA2基及为高电平，因此QA2 截止，由于BL-EN为低电平， 因此QA3截止。  掉电时，EA5由于DA2的作用， 电压保持不变， 而12V、 5V_M供电消失，因此QA2导通， 此时QA3导通，使AMP-STB脚 为低电平，实现功放待机作 用从而导致静音。 接功放的 1、2引脚 11.伴音功放掉电检测电路 功放无声音输出检修指南： 1、检查功放15、16、27、28是否有12V或24V电压输入 2、检查功放1、2脚电压是否正 3、检查功放输入端是否有声音输入 4、检查掉电检测电路QA2、QA3是否不良 5、检查功放输出部分的电感电压是否正常 若以上均正常，则功放芯片不良 家电维修资料网 www. 520101. com TV部分模块电路介绍 35 Vref=1.25V 12.LDO电路 家电维修资料网 www. 520101. com TV部分模块电路介绍 36 13.DC-DC电路 引脚功能： 2脚：输入电压 3脚：输出电压（经环形电感之前电压为脉冲电压 -0.3~IN之间变化），经环形电感后输出 +DC5V电压 5脚：FB脚，输出电压经取样分压电路取样后反馈 回来控制输出电压的大小。 7脚：ON/OFF控制脚，高电平（3.3V以上）时候控 制电压输出，当为低电压时无电压输出。 引脚功能： 4脚：输入电压 3脚：输出电压 5脚：FB脚，输出电压经取样分压电路取样后反馈 回来控制输出电压的大小。 1脚：ON/OFF控制脚，高电平时候控制电压输出， 低电压时无电压输出。 3406 家电维修资料网 www. 520101. com TV部分模块电路介绍 37 工作原理： BLON：主板正常工作时BL-ON为低电 平，BLON RLY输出高电平3.3V。屏 背光打开。 ADJ：主板正常工作时，ADJ/VS-ON 为PWM波形， 开机背光不良检修指南：  检查BL-ON电压是否为3.3V左右  检查R30、R39是否虚焊或损坏  检查Q6是否不良 背光不可调检修指南：  检查BL-ADJ是否有PWM输出 14.背光BLON&ADJ控制电路 家电维修资料网 www. 520101. com TV部分模块电路介绍 38 驱屏电压控制电路 POW-EN PVCC QM12 WPM3407-3/TR RM13 200Kohm-0402-±5%-1/16W CM11 0.22uF-0402-Y5V-+80%-20%-16V QM11 MMBT3904(f≥350MHz) RM12 4K7ohm-0402-±5%-1/16W RM11 4K7ohm-0402-±5%-1/16W CM12 0.1uF-0402-Y5V-+80%-20%-16V GND GND VCC-Panel RM14 2K2ohm-0402-±5%-1/16W GND PVCC 12V 5V 1 PVCC 2 12V 3 CN10 NC/3PIN-2.54+跳帽 5V-STB RM15 0ohm-1206-±5%-1/4W 12V PVCC GND + EM11 100uF-16V-±20%-5×11-105℃-黑底白字-编带-F=2.5-XF RM16 NC/4K7ohm-0402-±5%-1/16W GND 工作原理：  待机时，POW-EN为低电平， QM11截止，PVCC经过RM12、 RM13使QM12栅极为高电平， 此时QM12截止。  开机时， POW-EN高电平， QM11导通，使QM12栅极为 低电平，此时QM12导通， 电压给屏供电 开机黑屏或白屏维修指南： 1、检查POW-EN电压是否正常 2、检查QM12是否正常 15.屏供电控制电路 家电维修资料网 www. 520101. com TV部分故障检修方法 39 检查电解EM2是否有12V输出 检查电源部分是否通电 上电，检查测试点5V-STB是否有5V输出 检查UD11电路和外围器 件 检查UL2是否有3.3V输出， UL3是否有1.8V输出 检查UL2,UL3部分 电路 检查UC1是否有1.2V 的电压输出 UC1损坏 LC1环形电感坏或虚焊 Y N N Y Y N Y N 一.TV供电部分故障排除 家电维修资料网 www. 520101. com TV部分故障检修方法 40 花屏 驱屏线是否正确 连通是否良好 LCD是否正常 换驱屏线 Y N 更换LCD N Y 不带TCON N 1、检查主芯片和CN15之 间的电路 2、更换主芯片 1、检查U4输出是否正常 2、不正常时检查U7 I2C是否正常 3、检查U4及U7周围电路是否 焊接不良 4、更换U4、U7（U7要烧录程序） 二、 显示部分（花屏） 带TCON 检查主芯片和CN15之间 信号是否正常 更换主芯片U6 Y 家电维修资料网 www. 520101. com TV部分故障检修方法 41 白屏 驱屏电压是否正常 (由所配屏决定) N Y QM4的G极 有无12～0V或5V~0变化 主芯片有无信号输出 屏线没有接好或者 QM4损坏 1、检查QM4周围电路是否正常 2、检查对应IO口（A11）控制 是否正常 N Y LCD坏 或驱屏信号线坏 三、 显示部分（白屏） Y N 带TCON 不带TCON TCON芯片有无信号输出 Y N 1、更换LCD 2、更换屏线 1、检查U4及U7周围电路是否正常 2、更换U7（烧录程序） 3、更换U7 主芯片不良 家电维修资料网 www. 520101. com TV部分故障检修方法 42 黑屏 检查CN1的第3pin是否有高电平输出 恒流源供电是否正常? 1、检查主芯片U6的引脚（B10）与CN1的 第3pin之间的电路 2、更换主芯片U6 N N Y Y 检修电源 请检查恒流源 四、显示部分（黑屏） 家电维修资料网 www. 520101. com TV部分故障检修方法 43 所有通道无声音 是否有音频信号输入 检查外围 音频设备 EA33是否有高于11V供电 N Y Y N UA31第1脚是否为≥2.5 检修UA31 的供电电路 音量、MUTE设置 是否正常 重新设置 CN9或CN18上 是否有信号输出 Y N 检查外部 扬声器 N Y 检修主芯片与 该脚部分静音 控制电路或主 芯片损坏 测UA31第3,12脚 是否有信号输入 Y N Y N 测UA31第17,21脚 第22,26脚是否有信号输出 测主芯片引脚R2和T2 是否有信号输出 Y N UA31损坏 检修UA31至CN9 或CN18输出网络 检修主芯片U6 引脚R2和T2 与功放UA31 的3和12引 脚的电路是 否正常 检查输入端子 是否有音频信号 主芯片 不良 五、音频部分（无声） Y N Y N 检查输入端子 与主芯片U6之间 的音频电路是 否正常 家电维修资料网 www. 520101. com TV部分故障检修方法 44 仅PC通道无声音 1、检查AV2、AV7的输入信号是否正常 2、检查AV2、AV7与主芯片引脚M2、N1之间的电路 仅AV1通道无声音 1、检查AV12的输入信号是否正常 2、检查AV12与主芯片引脚P2、R1之间的电路 仅HDMI无声音 仅TV通道无声音 1、检查声音设置是否正确 2、更换主芯片U9 仅AV2/YPBPR通道无声音 1、检查CN7的输入信号是否正常 2、检查CN7与主芯片引脚M2、N1之间的电路 1、检查HDMI端子与主芯片U9、之间的电路 2、检查HDMI端子是否焊接不良 3、更换主芯片U9 家电维修资料网 www. 520101. com TV部分故障检修方法 45 TV不搜台/无图像 六、功能部分（TV） 外部RF输入信号 是否正常 N 检修外围 RF设备 Y 检查U3的第3、10、18、23引脚是否3.0—3.3V 检修该脚 供电网络 Y N 测U3第6、7引脚I2C信号是否正常 N Y 测U3的第12、13引脚信号输出是否正常 N 更换U3 Y 检修中频网络 电路 检查主芯片U9的引 脚B14、C14与高频 头芯片地6、7引脚 之间的电路 家电维修资料网 www. 520101. com TV部分故障检修方法 46 PC模式 图像不居中 缺色,偏色 图像抖动 无信号 执行自动调整命令 R.G.B输入 信号是否正常 复位 Y N 检查R.G.B电路 VS,HS信号 是否规则、稳定 检查VS.HS电路 OSD设置不匹配 重新复位或输入 模式不支持 检查VS.HS电路 Y N 七、功能部分（PC） 家电维修资料网 www. 520101. com TV部分故障检修方法 47 AV1无信号 八、功能部分（AV） 检查主芯片U9的引脚L1的 输入信号是否正常 检查AV12与主芯片U9的引脚L1 之间的电路 1、确认U9供电、程序正确 2、更换主芯片U9 Y N AV2无信号 检查主芯片U9的引脚K1的 输入信号是否正常 检查CN7与主芯片U9的引脚L1 之间的电路 1、确认U9供电、程序正确 2、更换主芯片U9 Y N 家电维修资料网 www. 520101. com TV部分故障检修方法 48 YPBPR无信号 九、功能部分（YPBPR、单路HDMI） 检查主芯片U9的引脚J1、J3 L2、L3的输入信号是否正常 检查AV12与主芯片U6的引脚 J1、J3、L2、L3之间的电路 1、确认U6供电、程序正确 2、更换主芯片U6 Y N HDMI无信号（单路） 检查HDMI端子AV6是否焊接不良 Y N 检查AV6的第19pin是否5V 1、检查AV6第18、19pin之间的电路及 AV6的第19pin与U6的引脚D4之间的电路 2、更换U6 1、检查AV6的第19pin与U6的引脚 D4之间的电路 2、更换U6 家电维修资料网 www. 520101. com TV部分故障检修方法 49 3路HDMI端子无信号 十、功能部分（多路HDMI） 检查各HDMI端子是否焊接不良 检查输入信号是否正常 1、检查UH1供电是否正常 2、检查UH1的第33、34pin是否控制正常 3、更换开关UH1 1、检查UH1输出与主芯片U6 之间的电路； 2、更换主芯片U6； Y N 检查HDMI开关UH1输出是否正常 家电维修资料网 www. 520101. com 软件升级方法介绍 50 1. 方法一、OSD菜单升级 STEP 1：将“bin_6m182_VG.bin” 文件拷贝到U盘根目录下 STEP 2： 插入U盘，按遥控器 “MENU” 键 STEP 3：选择“OPTION” STEP 4：选择“Software Upgrade(USB)” STEP 5：选择“YES” 2. 方法二、无屏升级 STEP 1： 将“bin_6m182_VG.bin” 文件拷贝到U盘根目录下 STEP 2： 在AC关机时插入U盘,AC上电，如果LED灯开始闪表示升级正在进行，开 始LED灯闪的很慢，然后会越来越快，最后闪烁结束，灯一直为红色，表 示升级成功。 STEP 3：重新AC上电，升级完成。 家电维修资料网 www. 520101. com 软件升级方法介绍 51 方法三、ISP串口升级： ① 硬件工具准备：1.1 USB延长线；1.2 串口小板B.CNSISP7A；1.3 4PIN反向线（注意升级 工具和板卡的升级口，一一对应来连接） ② 连线方式：通过一条4PIN线将ISP7A和VGA小板连接进行升级，通常适用于整机升级。 注意需要接上VGA小板靠里面的4PIN接口，且不需供电。 ③ 安装软件工具：  USB_Board_Driver 和 ISP_Tool_4528  在连接好USB工具和线材后，开始安装USB驱动 选择Setup.Exe，安装过程中会出 现各种选项，不用选择，点击“Next”即可。 ④ 后续的操作与TCL MSTAR方案普通机芯软件升级方法一致。 ⑤ 注意在Config中进行设置ISP为0X92 IIC为0XB2 家电维修资料网 www. 520101. com 2013.08.19 52 家电维修资料网 www. 520101. com
