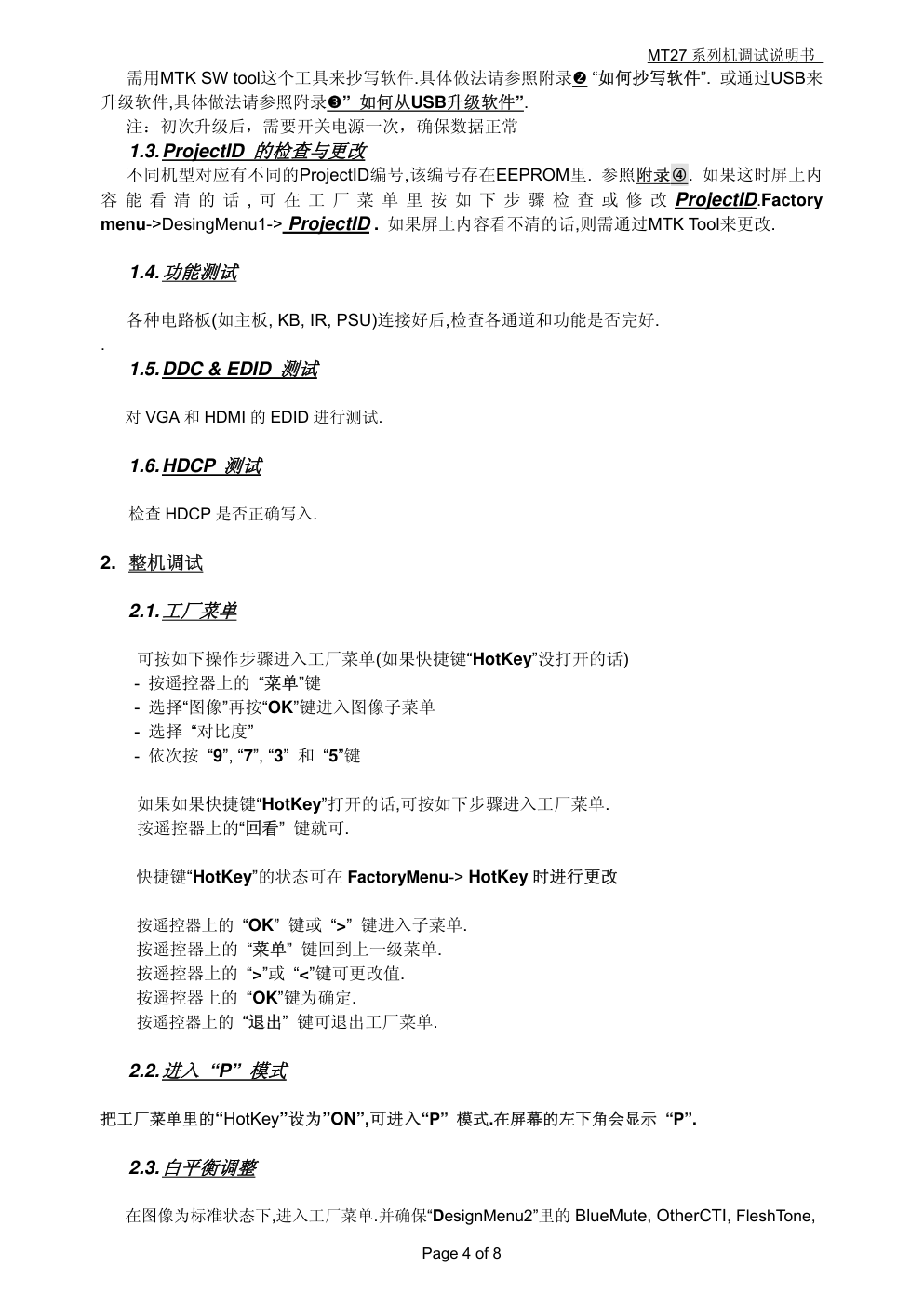

MT27 系列机调试说明书 Page 3 of 8 这个平台采用 MTK 公司的 MT8227 芯片.支持下表所述的输入和输出: 类别 项目 MT27S ATV ( PAL B/G D/K I) √ HDMI (480i/p, 576i/p, 720p up to 1080i/p, compliant v1.3. with HDCP) 1 VGA 1 VGA/DVI audio 和 YPbPr 共用 YPbPr (可支持 480i 到 1080p) 1 SCART1 (CVBS & RGB,audio) Side AV or back AV (CVBS,audio) 2 其中一路和 YPbPr 共用 USB player (picture,video,audio) picture,video,audio SCART1 output (CVBS,audio) Headphone output 输入和 输出 AV out 1 其它 Serial connector P302 串口定义: Pin1: NC Pin2: RXD Pin3:TXD Pin4:GND 预抄写 IC： 位置 抄写内容 备注 U401 主程序和 VGA 的 EDID，包括工厂和用户的数 据及 HDMI 的 KEY 及 EDID 可在线抄写,EDID 由 CODE 直接 写入，KEY 的地址为：0xEC0 信息 �所有测试需在输入电压为方案所接收的电压范围内进行. �所有的电压测量需以地为参考点. �所有测试需在完整的机器且室温在 25+/-7°C 的环境下进行. �白平衡调试需热机至少一小时后,且在光线柔和的场合下进行. 1. 装整机前调试 1.1. 电压检查 通电前,请按相应的原理图检查电路板, 请确认手中的 PCB 是否为 12V，3.3V 的主板版本，确 保无重大问题(如 LDO 输出端对地短路)导致通电后,损坏电路板. 通电后,需检查关键点的供电电压,如给主 IC 的供电 AVDD3V3, DVDD3V3, VCCK 等,误差不能 超过±5%. 1.2. 抄写软件 MT27 系列机调试说明书 Page 4 of 8 需用MTK SW tool这个工具来抄写软件.具体做法请参照附录� “如何抄写软件”. 或通过USB来 升级软件,具体做法请参照附录�” 如何从USB升级软件”. 注：初次升级后，需要开关电源一次，确保数据正常 1.3. ProjectID 的检查与更改 不同机型对应有不同的ProjectID编号,该编号存在EEPROM里. 参照附录○ 4 . 如果这时屏上内 容 能 看 清 的 话 , 可 在 工 厂 菜 单 里 按 如 下 步 骤 检 查 或 修 改 ProjectID.Factory menu->DesingMenu1-> ProjectID . 如果屏上内容看不清的话,则需通过MTK Tool来更改. 1.4. 功能测试 各种电路板(如主板, KB, IR, PSU)连接好后,检查各通道和功能是否完好. . 1.5. DDC & EDID 测试 对 VGA 和 HDMI 的 EDID 进行测试. 1.6. HDCP 测试 检查 HDCP 是否正确写入. 2. 整机调试 2.1. 工厂菜单 可按如下操作步骤进入工厂菜单(如果快捷键“HotKey”没打开的话) - 按遥控器上的 “菜单”键 - 选择“图像”再按“OK”键进入图像子菜单 - 选择 “对比度” - 依次按 “9”, “7”, “3” 和 “5”键 如果如果快捷键“HotKey”打开的话,可按如下步骤进入工厂菜单. 按遥控器上的“回看” 键就可. 快捷键“HotKey”的状态可在 FactoryMenu-> HotKey 时进行更改 按遥控器上的 “OK” 键或 “>” 键进入子菜单. 按遥控器上的 “菜单” 键回到上一级菜单. 按遥控器上的 “>”或 “<”键可更改值. 按遥控器上的 “OK”键为确定. 按遥控器上的 “退出” 键可退出工厂菜单. 2.2. 进入 “P” 模式 把工厂菜单里的“HotKey”设为”ON”,可进入“P” 模式.在屏幕的左下角会显示 “P”. 2.3. 白平衡调整 在图像为标准状态下,进入工厂菜单.并确保“DesignMenu2”里的 BlueMute, OtherCTI, FleshTone, MT27 系列机调试说明书 Page 5 of 8 LumaControl 为”OFF”. 只选择调试高亮白平衡；所有信源通道的 OFFSET 全部为默认值，不要调整。 VGA,CMP,CVBS_PAL 的色坐标以 HDMI 为基准.在此基础上进行偏移. CVBS_NTSC 的色坐标跟随 CVBS_PAL. 暖色温和冷色温以标准色温作基准,在其基础上进行偏移. 只有 HDMI(YUV 720p@60Hz) 需要进行白平衡调整,其它信源在其基础上写入偏移量就可.具体偏 移量由生产部门根据本批次上的小批量(如 10 台)调试情况给出. 3. 出厂设置 在整机完成包装前,需进行“Shop init”.详细定义见下面所述. 工厂菜单定义 1)． HotKey Item Sub-item Hotkey OFF/ON ：工厂模式热键开关 2)． Warm up Item Sub-item Warm up OFF/ON ：老化状态开关 3)．WB Item Sub-item BalanceSource AV1\ YPbPr\VGA\ HDMI Color Temp Cool \ Normal\ Warm R GAIN G GAIN B GAIN R OFFSET G OFFSET B OFFSET WB WB Init DO / WAIT / OK 4)．Shop Init Item Sub-item Shop Init DO / WAIT / OK 5)．NVM Reset Item Sub-item NVM Reset DO / WAIT / OK 6)．Pre Channel Item Sub-item Pre Channel HuiZhou\ TTET \WUXI MT27 系列机调试说明书 Page 6 of 8 7)．PowerMode Item Sub-item Power Mode ON\ last \Standby 8)．DesignMenu1 Item Sub-item InitVol 25 TunerAGC 0 ProjectID 附录○ 4 PrintMessage Off/On DBC 0 DB_CP 100 DBC_BP 40 DesignM enu1 Spread Step 60(LVDS 展频) 9)．DesignMenu2 Item Sub-item Panel_Control On/Off Panel_Freq 30 Panel_Percent 5 BlueMute On/Off OtherCTI On/Off FleshTone On/Off LumaControl On/Off Hotel Menu On/Off USB UPG USB Update Software DesignM enu2 BackIT On/Off 10)．Sound Curve Item Sub-item Vol_1 Vol_10 Vol_20 Vol_40 Vol_50 Vol_70 Vol 100 TV Pre AV Pre Sound Curve I2S 11)．Ver. MT27 系列机调试说明书 Page 7 of 8 Item Sub-item Version Prj. 机型 Ver. 软件版本号 Panel Mode 屏型号 PSU 电源型号 SIACP_VER 设计说明版本号 Date 月\日\年 软件日期 附录� “怎样抄写软件” 打开 MTK SW tool. 1. 从电脑的 USB 或 COMx 用相应的连接线连接到抄写小板的相应接口上. 2. 用连接线连通抄写小板上的 4 脚串口插座和主板上的抄写软件 4 脚插座. 3. 运行 “MTKTOOL.exe”, 按下图进行操作就可,注意:平台选 MT8223 波特率选 115200。 4. 按 “Browse”选择待抄写软件. 5. 按“Upgrade” 开始抄写软件,当进程条显示 “100%”,表示抄写结束.. 6. 抄写完后需关机再开机. 附录�” 如何从 USB 升级软件” LF1V009 版及之后版本软件在使用 USB 升级软件时，升级文件名为MTKDTV.bin(不区分大小写)； 工厂菜单 USB 升级方法： 菜单-->对比度-->9735-->Factory Menu-->DesignMenu2-->USB UPG-->OK。 注： 1.LF1V009 之前版本若要升级 LF1V009 版及之后软件，需要使用 MTKTOOL 升级。 2.USB 升级要求文件本身的属性要匹配，例如：机器内含软件为 TCLCNL.bin，只有 TCLCNL.bin 的软件改名为MTKDTV.bin 才能升级。 附录○ 4 ” ProjectID 列表” MT27 系列机调试说明书 Page 8 of 8 有两种方法可改 project ID 1.一种是设 EEPROM 里的,0xDB5 = Project ID,0xDB7 = Project ID; 2.另一种是用工厂菜单里的. "Fatory menu -> DesignMenu1 -> Project ID" 更改后需关机再开机方能生效. UPDATE DATE: 2009-11-24 PanelID Project Project ID fatory menu (Feature->Project ID) Panel name fatory menu (version info->Panel) Panel Modle
