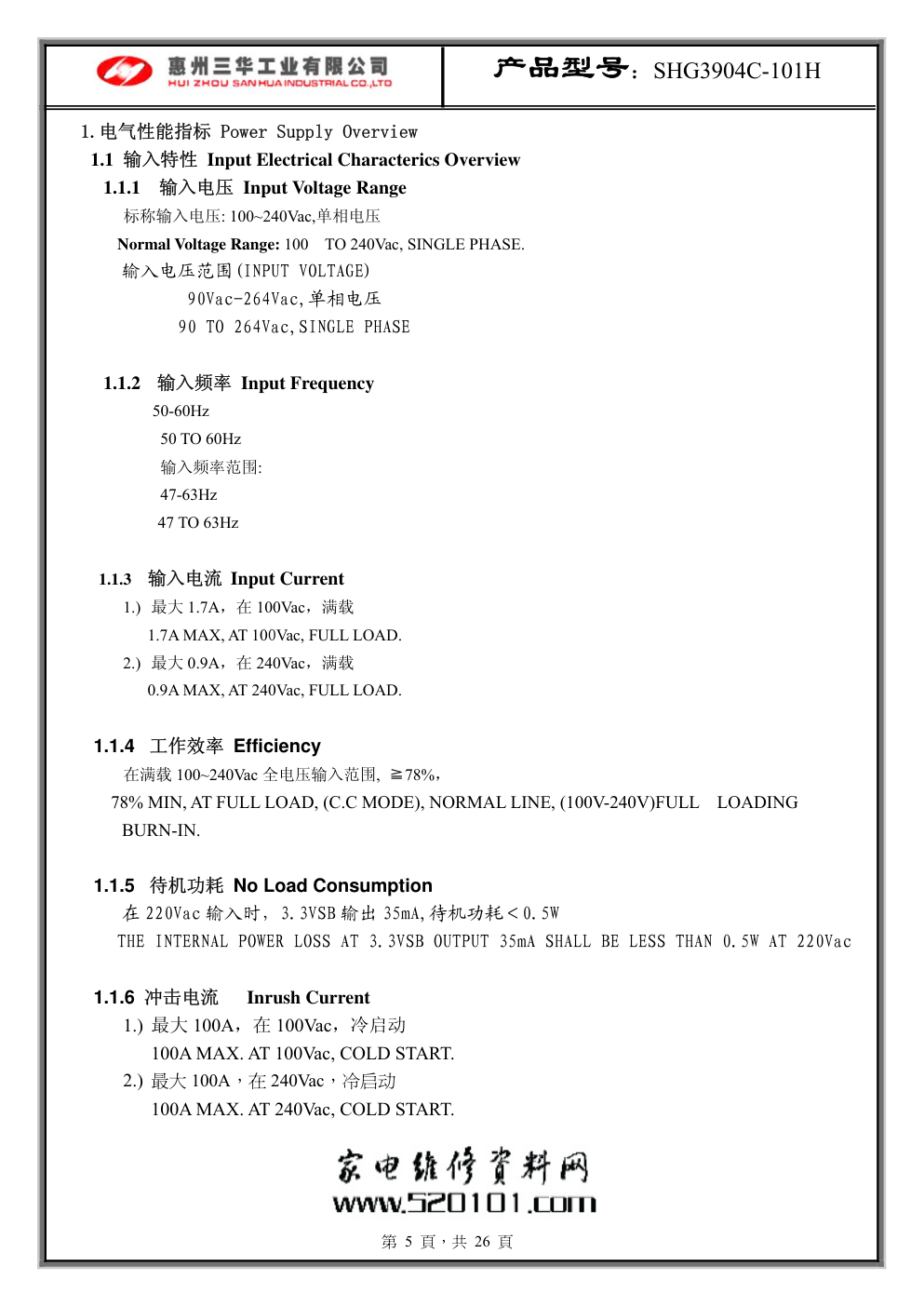

产品型号：SHG3904C-101H 第 2 頁，共 26 頁 电源照片 产品型号：SHG3904C-101H 第 3 頁，共 26 頁 版本历史 REVISION HISTORY Spec Rev 规格书版 本 Sample Rrv 样品版本 Date 日 期 Description 描述 Safety 安规确认 Mechanical 结构确认 Electrical 电气确认 01 1.0 2012-12-20 在 SHG3904B-101H 基础 上，将 12V 输出修改为 24V,待机功耗修改为 3.3V 加 0.035A 小于 0.5W.背光修改为 130mA. 殷文军 古瑞华 殷文军 产品型号：SHG3904C-101H 第 5 頁，共 26 頁 1.电气性能指标 Power Supply Overview 1.1 输入特性 Input Electrical Characterics Overview 1.1.1 输入电压 Input Voltage Range 标称输入电压: 100~240Vac,单相电压 Normal Voltage Range: 100 TO 240Vac, SINGLE PHASE. 输入电压范围(INPUT VOLTAGE) 90Vac-264Vac,单相电压 90 TO 264Vac,SINGLE PHASE 1.1.2 输入频率 Input Frequency 50-60Hz 50 TO 60Hz 输入频率范围: 47-63Hz 47 TO 63Hz 1.1.3 输入电流 Input Current 1.) 最大 1.7A，在 100Vac，满载 1.7A MAX, AT 100Vac, FULL LOAD. 2.) 最大 0.9A，在 240Vac，满载 0.9A MAX, AT 240Vac, FULL LOAD. 1.1.4 工作效率 Efficiency 在满载 100~240Vac 全电压输入范围, ≧78%， 78% MIN, AT FULL LOAD, (C.C MODE), NORMAL LINE, (100V-240V)FULL LOADING BURN-IN. 1.1.5 待机功耗 No Load Consumption 在 220Vac 输入时，3.3VSB 输出 35mA,待机功耗＜0.5W THE INTERNAL POWER LOSS AT 3.3VSB OUTPUT 35mA SHALL BE LESS THAN 0.5W AT 220Vac 1.1.6 冲击电流 Inrush Current 1.) 最大 100A，在 100Vac，冷启动 100A MAX. AT 100Vac, COLD START. 2.) 最大 100A，在 240Vac，冷启动 100A MAX. AT 240Vac, COLD START. 产品型号：SHG3904C-101H 第 6 頁，共 26 頁 1.2 输出特性 Output Electrical Characteristics Overview 1.2.1 表 1 输出电压电流调整率 Output Voltage、Current & Regulation Output Voltage 输出电压 Regulation 调整率 Min.current 最小电流 Rated current 额定电流 Peak current 峰值电流 +24V +24V±5% 0.3A 1.2A 1.5A +3.3VSB +3.3V±5% 0.035A 0.5A 0.6A Note：峰值电流的脉宽小于 100 毫秒 Peak current pulse width within 100mS 1.2.2 表 2 输出纹波和噪声 Table 2 DC Output Ripple & Noise Output Voltage Ripple & Noise (Max) +24V ≤240mV +3.3V SB ≤80mV Note：1）Measurements shall be made with an oscilloscope with 20 MHz bandwith. 示波器须设置在 20 兆赫兹的带宽 2）Output shall be bypassed at the connector with a 0.1uF ceramic capacitor and a 10uF electrolytic simulate system loading. 输出并联 0.1uF 的陶瓷电容和 10uF 的电解电容。 1.2.3 输出动态响应 Output Transient Response Table 3. 测试条件 Test Conduction Voltage Tolerance Limit Slew Tate Load Change +3.3V ±8% 0.2A/uS 20%-70% +24V ±10% 0.2A/uS 10% to 90% Load Note: Transient response measurements shall be made with a load changing repetition rate of 50Hz to 10KHz. 以 50-10KHz 的频率跳变负载来测试。 1.2.4 表 4 输出保持时间 Table 4. DC Output Hold-Up Time Output Voltage 120VAC Input 220VAC Input +24V ≥10Ms ≥10Ms +3.3V SB ≥10Ms ≥10Ms Note: 所有输出带满负载 All of DC output at full load. 产品型号：SHG3904C-101H 第 7 頁，共 26 頁 1.3 背光电源特性（LED CHARACTERISTIC） 1.3.1 输入参数（INPUT PARAMETER） 参数 PARAMETER 符号 SYMBOL 最小 MIN 典型 TYP 最大 MAX 单位 UNIT 测试条件 TEST CONDITION 输入电压 INPUT VOLTAGE Vin - 57 - V 输入电流 INPUT CURRENT Iin - 0.8 - A Vin=57V, BL-ON =2V Vadj=100% RL=4 DUAL LED LAMP 输入功率 INPUT POWER Pin -- 46 - W Vin=57V, BL-ON =2.0V Vadj=100% RL=4 DUAL LED LAMP -0.3 0 0.8 Off State 开关电压 ON/OFF VOLTAGE BL-ON 2.0 -- 5 V On State 调光电压 ADJUST VOLTAGE Vadj 0% - 100% V Vadj=PWM(0%-100%) FREQUENCY= 100Hz-1KHZ 效率 EFFICIENCY η 85 -- -- % Vin=57V, BL-ON =2.0V Vadj=100% RL=4 DUAL LED LAMP 1.3.2 输出参数（OUTPUT PARAMETER） 参数 PARAMETER 符号 SYMBOL 最小 MIN 典型 TYP 最大 MAX 单位 UNIT 测试条件 TEST CONDITION LED 灯管电流 (全亮) LAMP CURRENT(MAX) IL 120 130 140 mA Vin=57V,BL-ON=2.0V,Vadj=100% RL=4 DUAL LED LAMP LED 灯管电压 LAMP VOLTAGE VL 81.5 84.5 87.5 Vrms Vin=57V,BL-ON=2V,Vadj=100% RL=4 DUAL LED LAMP 输出开路 OUTPUT OPEN IL -- 0 -- mA Vin=57V, BL-ON=2V Vadj= 0%-100% 输出短路 OUTPUT SHORT 短路 3 颗灯 NO Damaged Vin=57V, BL-ON=2V Vadj= 100% 产品型号：SHG3904C-101H 第 8 頁，共 26 頁 1.4 保护功能 Protection 1.4.1 过流保护 DC Output Over Current Protection Output Voltage Over Current +24V 1.6-4A 1.4.2 输出短路保护 DC Output Short Circuit Protection Output Voltage Comments +24V Hiccup +3.3V SB Hiccup 1.5 遥控功能 Remote On/Off Control ON/OFF信号电平大于2V时，电源正常工作。只要AC输入，+3.3VSB就正常输出。 The power supply DC output (without +3.3VSB) shall be enable with a high-level which more than 2V. Table 10. BL-ON Signal Comments Outputs BL-on High ≥2V Enable BL-on Low ≤0.8V Unable BL-on Open ------ Unable 2. 安规要求 Safety The power supply shall compliance with the following Criterion. 电源安全性要满足以下标准 1）UL60950 2）IEC/EN60065 3）GB8898 产品型号：SHG3904C-101H 第 10 頁，共 26 頁 5 . 环境要求 ENVIRONMENTAL REQUIREMENTS 5.1 环境温度 Temperature *Operating: 0℃ to +40℃ *Store: -10℃ to +70℃ 5.2 湿度 Humidity *Operating: From 10% to 90% relative humidity (Non-condensing). *Store: From 5% to 95% relative humidity (Non-condensing). 5.3 海拔 Altitude *Operating: to 16,400ft *Store: to 16,400ft 5.4 冷却方式 Cooling Method *Ventilation cooling 5.5 振动耐受 Vibration *10-55Hz，49.0m/s2(5G),3 minutes period,60 minutes each along X,Y and Z axis. 5.6 冲击耐受 Impact *196.1m/s2 (20G),11ms，once each X,Y and Z axis. 6．连接器脚定义 Pin Connection 6.1 位号（LOCATION）：CON4 接插件型号（CONNECTOR TYPE）: SA-2S-456-GP PIN NO. Symbol Description 1 AC-N AC INPUT 2 AC-L AC INPUT 6.2 位号（LOCATION）：CON3 接插件型号（CONNECTOR TYPE）: PHDK-2*6AL-DK-L=2.5 PIN NO. Symbol Description 1,2,4 +24V POWER +24V 3,5,6,9 GND POWER GND 7,8 +3.3V POWER +3.3V 10 PS-ON PS-ON 11 DIM DIM 12 BL-ON BL-ON 产品型号：SHG3904C-101H 第 11 頁，共 26 頁 6.3 位号（LOCATION）：CON201 接插件型号（CONNECTOR TYPE）: PHK-10AL-DK-GW PIN NO. Symbol Description 1,2,9,10 LED+ LED+ 3,8 NC NC 4 LED1- LED1- 5 LED2- LED2- 6 LED3- LED3- 7 LED4- LED4- 7. 重量 Weight 265g±20g 产品型号：SHG3904C-101H 第 14 頁，共 26 頁 10. 原理图 SCH 1 2 3 4 5 6 7 8 A B C D 8 7 6 5 4 3 2 1 D C B A 惠州市三华工业有限公司 设计 审核 核准 MODE NO.： PCB NO.： DATA： REV： SHEET： 标准化 OF S H G 3 9 0 4 C - 1 0 1 H 2 0 1 3 . 1 . 1 5 . 1 . 0 1 1 CX1 F1 VR1 RT1 LF1 R1 1 2 CON4 LF2 R2 R3 CY1 CY2 R4 R5 R6 D3 D4 D2 D1 D6 D5 C8 T1 R7 4 R14 C3 R13 R11 R12 C2 Q4 C27 C26 C6 1 2 3 4 5 6 7 8 U1 C1 R31 R26 R30 R29 D10 C5 ZD3 D9 2 3 Q3 1 C18 L1 C21 R16 C9 R15 C19 C20 C12 C16 R18 C22 D7 R9 R25 R24 R21 R22 C25 C13 R10 C54 C14 U3 R37 R38 R36 C24 R41 R27 R40 C23 1 2 3 4 5 6 7 8 9 10 11 12 CON3 C4 U2 ! D11 CY3 R32 C55 1 2 3 4 5 6 7 8 U4 R45A R48 L3 D8 C30 C42 R46 R56 C41 C52 R59 C46 L5 C45 SW1 NC R19 C10 CY4 C11 C53 C47 C56 R28 R42 R33 C17 D12 C208 C209 L201 L202 D201 R229 R228 Q203 1 2 3 4 5 6 7 8 9 10 11 12 13 14 16 VIN COMP ISET DBRT BOSC OSC EN VCC LED4 GATE 15 ISENSE GND OVP LED1 LED2 LED3 IC201 R220 C213 R206 R213 R231 R204 R222 R203 R201 C211 C212 C201 C203 R202 C210 R224 R211 C202 C215 C204 C205 C206 C207 R215 R221 C214 OVP OVP R230 C217 R212 R205 R214 G D S Q205 G D S Q204 G D S Q206 G D S Q207 1 2 3 4 5 6 7 8 9 10 CN201 LED+ LED+ NC LED-4 LED-3 LED-2 LED-1 NC LED+ LED+ A A K K D202 SR2A0 R216 R217 R218 R219 24VA R227 BL/ON DIM 60V C219 C218 R233 R234 C216 R223 R232 L203 24V R235 R236 C220 ZD202 2 2 1 1 3 3 Q2 C16A R45 57V 24V GND 3.3V GND P-ON 0.5A 1.2A 0.8A 3.3V 24V P-ON DIM BL/ON 24VA R240 R239 R238 R237 R211A 140mA*4 R242 R241 L202A R243 Q208 ZD203 ZD201 R245 ZD204 殷文军 陈东华 苏军 张世桐 产品型号：SHG3904C-101H 第 15 頁，共 26 頁 11. 材料清单（Bill Of Materials） SHG3904C-101H 元件清单 名 称 规格描述 单 位 数 量 位 号 厂 家 控制等 级 贴片电阻 0805,0Ω,1/8W,±5% 个 7 C46,R230,R237,R238,R239,R240,J 3 华科 B 贴片电阻 0805,200Ω,1/8W,±5% 个 1 R214 华科 B 贴片电阻 0805,470Ω,1/8W,±5% 个 1 R220 华科 B 贴片电阻 0805,510Ω,1/8W,±5% 个 1 R28 华科 B 贴片电阻 0805,1KΩ,1/8W,±5% 个 1 R36 华科 B 贴片电阻 0805,1.8KΩ,1/8W,±5% 个 1 R27 华科 B 贴片电阻 0805,2KΩ,1/8W,±5% 个 2 R201,R202 华科 B 贴片电阻 0805,5.6KΩ,1/8W,±1% 个 2 R46,R235 华科 B 贴片电阻 0805,7.5KΩ,1/8W,±1% 个 1 R231 华科 B 贴片电阻 0805,10KΩ,1/8W,±1% 个 2 R56,R41 华科 B 贴片电阻 0805,12KΩ,1/8W,±1% 个 1 R228 华科 B 贴片电阻 0805,20KΩ,1/8W,±1% 个 5 R203,R9,R33,R24,R25 华科 B 贴片电阻 0805,82KΩ,1/8W,±1% 个 1 R40 华科 B 贴片电阻 0805,100KΩ,1/8W,±5% 个 3 R7,R221,R222 华科 B 贴片电阻 0805,200KΩ,1/8W,±1% 个 1 R213 华科 B 贴片电阻 0805,150KΩ,1/8W,±1% 个 1 R38 华科 B 贴片电阻 0805,200KΩ,1/8W,±5% 个 2 R59,R204 华科 B 贴片电阻 0805,390KΩ,1/8W,±1% 个 1 R206 华科 B 贴片电阻 0805,1MΩ,1/8W,±1% 个 1 R229 华科 B 贴片电阻 1206,0Ω,1/4W,±5% 个 1 J2 华科 B 贴片电阻 1206,0.47Ω,1/4W,±1% 个 4 R211,R223,R232,R211A 华科 B 贴片电阻 1206,1.5Ω,1/4W,±5% 个 3 R45A,R45,R48 华科 B 贴片电阻 1206,4.7Ω,1/4W,±5% 个 1 R14 华科 B 贴片电阻 1206,10Ω,1/4W,±5% 个 2 R205,R245 华科 B 产品型号：SHG3904C-101H 第 16 頁，共 26 頁 贴片电阻 1206,22Ω,1/4W,±5% 个 1 R29 华科 B 贴片电阻 1206,47Ω,1/4W,±5% 个 2 R30,R215 华科 B 贴片电阻 1206,100Ω,1/4W,±5% 个 4 R15,R16,R233,R234 华科 B 贴片电阻 1206,1KΩ,1/4W,±5% 个 1 R37 华科 B 贴片电阻 1206,100KΩ,1/4W,±5% 个 1 R18 华科 B 贴片电阻 1206,4.7KΩ,1/4W,±5% 个 2 R21,R22 华科 B 贴片电阻 1206,47KΩ,1/4W,±5% 个 1 R26 华科 B 贴片电阻 1206,39KΩ,1/4W,±5% 个 3 R11,R12,R19 华科 B 贴片电阻 1206,1MΩ,1/4W,±1% 个 6 R1,R2,R3,R4,R5,R6 华科 B 贴片电容 0805,100pF,50V,±5%,COG 个 5 C217,C204,C205,C206,C207 华科 B 贴片电容 0805,300pF,50V,±10%,X7R 个 2 C42,C41 华科 B 贴片电容 0805,220pF,100V,±5%,COG 个 2 C27,C213 华科 B 贴片电容 0805,0.01uF,50V,±10%,X7R 个 2 C26,C201 华科 B 贴片电容 0805,0.047uF,50V,±10%,X7R 个 1 C14 华科 B 贴片电容 0805,0.22uF,50V,±10%,X7R 个 1 C22 华科 B 贴片电容 0805,0.47uF,50V,±10%,X7R 个 2 C211,C212 华科 B 贴片电容 0805,0.1uF,50V,±10%,X7R 个 6 C12,C24,C56,C5,C53,C210 华科 B 贴片电容 1206,330PF,500V,±10%,X7R 个 1 C218 华科 B 贴片二极管 BAS16H,0.5A,100V,SOD123F 个 1 D10 NXP B 贴片稳压二极 管 ZMM15V,0.5W,13.8-15.6,SO D-80 个 2 D11,ZD203 先科 B 贴片稳压二极 管 ZMM18V,0.5W,16.8V-19.1V, SOD-80 个 1 ZD3 先科 B 贴片三极管 MMBT2222A,0.6A,40V,SOT- 23 个 1 Q3 先科 B 贴片三极管 MMBT4401,0.6A,40V,SOT-23 个 1 Q208 先科 B MOS 管 APM4015PU,-45A,-40V,TO-2 52 个 1 Q2 茂达 A MOS 管 AOD256,19A,150V,TO-252 个 1 Q203 AOS A 集成电路 OB5269CPA,SOP-8 个 1 U1 昂宝 A ！ 产品型号：SHG3904C-101H 第 17 頁，共 26 頁 集成电路 MC34063AC,SOP-8 个 1 U4 UTC A 集成电路 MP3394SGS,SOP-16 个 1 IC201 MPS A 线路板 DLBB292,REV2.0,单面板 个 1 PCB 瑞华 A 空心铆钉 空心铆钉 Φ1.6mm(粗)*3.0mm(帽)*3.2m m(长) 个 18 T1,F1,RT1,LF2,C1,C2,C3 柳川/永 阳 C 镀锡线 Φ0.6,铜,镀锡 mm 40.1 JP16,JP18,L5 新中信 C 镀锡线 Φ0.6,铜,镀锡 mm 48 JP19,JP2,JP1 新中信 C 镀锡线 Φ0.6,铜,镀锡 mm 56 JP4,JP8,JP13,JP10 新中信 C 镀锡线 Φ0.6,铜,镀锡 mm 72 JP7,JP12,JP14,L201 新中信 C 镀锡线 Φ0.6,铜,镀锡 mm 28 JP5 新中信 C 镀锡线 Φ0.6,铜,镀锡 mm 100 JP6,JP9,JP21,JP24,JP27 新中信 C 镀锡线 Φ0.6,铜,镀锡 mm 13.5 L1 新中信 C 二极管 1N4007,1A,1000V,DO-41 个 1 D6 沂光 B 快恢复二极管 FR107,1A,700V,DO-41 个 1 D12 沂光 B 肖特基二极管 SR240S,2A,40V,DO-41 个 1 D8 银河 B 电压调整器 AZ431AZ,0.4%,TO-92 个 1 U3 BCD A 电解电容 ZP,2.2uF,50V,±20%,5*11,引 脚间距 5mm 个 1 C219 东阳光 A 电解电容 ZP,47uF,50V,±20%,6.3*11,引 脚间距 5mm 个 1 C6 东阳光 A 高压陶瓷电容 CT81,220pF,1KV,±10%,Y5R, 编带,P=5mm 个 1 C54 昆山万 盛 A 高压陶瓷电容 CT81,470PF,1KV,±10%,Y5P, 编带,P=5mm 个 1 C9 昆山万 盛 A 高压陶瓷电容 CT81,100PF,1KV,±10%,Y5P, 编带,P=5mm 个 1 C55 昆山万 盛 A 高压陶瓷电容 CT81-1KV-10A-2E-472M,470 0PF,1KV,±20%,Y5U,编 带,P=5mm 个 1 C4 昆山万 盛 A 涤纶电容 CL11,2200pF,630V,±5%,编带 P=5mm 个 1 C8 松田 A ！ 产品型号：SHG3904C-101H 第 18 頁，共 26 頁 带引线磁珠 L5RH3.5×6×0.8 个 1 L2 江门华 科 C 电解电容 ZP,220uF,35V,±20%,10*12, 引脚间距 5mm 个 1 C47 东阳光 A 电解电容 ZP,470uF,10V,±20%,8*11.5, 引脚间距 5mm 个 1 C45 东阳光 A 线绕无感电阻 RX,0.24Ω,2W,±5% 个 1 R31 华星 A 整流二极管 1N5408,3A,1000V,D0-201AD 个 4 D1,D2,D3,D4 银河 A 镀锡线 Φ0.6,铜,镀锡 mm 13.5 L5 新中信 A 热敏电阻 MF72-1R5D15M,1.5Ω,6A,Φ15 个 1 RT1 宏明 A 金属氧化膜电 阻 RY,100KΩ,2WS,±5% 个 1 R13 华星 A 金属氧化膜电 阻 RY,47Ω,2WS,±5% 个 1 R42 华星 A 电解电容 ZD,33uF,160V,±20%,10*16,引 脚间距 5mm 个 4 C214,C16,C16A,C208 东阳光 A 电解电容 ZD,56uF,450V,±20%,16*31.5, 引脚间距 7.5mm,S 对策 个 3 C1,C2,C3 东阳光 A 电解电容 ZP,470uF,35V,±20%,10*16, 引脚间距 5mm 个 2 C18,C19 东阳光 A Y1 电容 CT7,1000pF,250VAC,Y1,±20 %,Y5U,直脚编带,P=10MM 个 1 CY3 昆山万 盛 A Y1 电容 CT7,220pF,250VAC,Y1,± 10%,Y5P,直脚编带,P=10MM 个 2 CY1,CY2 昆山万 盛 A X 电容 MPX2,0.47uF,275V 或 305VAC,±10%,P=15mm 个 1 CX1 优普 A 二极管 RL257,2.5A,1000V,SDO-15 个 1 D5 沂光 B 肖特基二极管 SR2A0,2A,100V,DO-15 个 2 D201,D202 银河 B 肖特基二极管 YG902C2R,10A,200V,TO-220 F 个 1 D9 富士 B 快恢复二极管 MUR460,4A,600V,DO-201 个 1 D7 ON B MOS 管 NDF10N60ZH,10A,600V,TO- 220F 个 1 Q4 ON A 光耦 LTV-817 ,DIP-4 个 1 U2 光宝 A ！ ！ ！ ！ 产品型号：SHG3904C-101H 第 19 頁，共 26 頁 陶瓷管保险丝 3.15A,250V,慢断,Ф5.5*21,引 线长 25mm,陶瓷管封装 个 1 F1 厦门宁 利 A 变压器 SHG3904C-101H-T1 个 1 T1 晨朗电 子 A 共模电感 22-R162K1-3CX SHP2404A-151-NF201 个 1 LF1 晨朗电 子 A 滤波器 22-ET2045-045 SHP2404A-151-NF202 个 1 LF2 晨朗电 子 A 工字型电感 SHG3904B-101H-L202 个 2 L202,L202A 三盛 A 工字型电感 SHG3206A-101H-L3 个 1 L3 三盛 A 磁珠 3.5*3.2*1.6,ui=800 个 4 FOR D201 阳极,D202 阴 极,FOR D7 正极,D7 负极 江门华 科 C 塑胶支架 62-892300-0UN 个 1 CON4 天顺 A 插座 SA-2S-456-GP 个 1 CON4 华捷 A 插座 PHD-2*6AL-DK-L=2.5 个 1 CON3 新富尔 A 插座 PHK-10AL-DK-GW 个 1 CN201 新富尔 A 散热片 SPQ-SR443 个 1 HS2 王氏五 金 C 散热片 SPQ-SR484 个 1 HS1 王氏五 金 C 接地片 JDP003 个 2 GP1,GP2 东莞鹏 发 C 十字平圆头螺 钉 十字平元头机制,M3*6,镀镍 个 2 FOR Q4,D9 华隆 C 导热硅胶 TSE-387 g 0.2 FOR Q4,D9 惠利 C 708 胶 WR-7168 E1,无卤 g 2 FOR C1,C2,C3,C6 惠利 C 焊锡丝 Φ1.2*Sn-Cu G 1.5 博士达 C 锡条 GP,SnAg(0.3) g 5.784 博士达 C 绿胶 1401B g 1.5 FOR D201,D202，FOR D7 正极,D7 负极 博科 C 洗板水 洗板水 g 1.30 FOR PCB 任意 C 助焊剂 TF-88-7(20L/桶) L 0.004 FOR PCB 同方新 源科技 C ！ ！ ！ ！ ！
