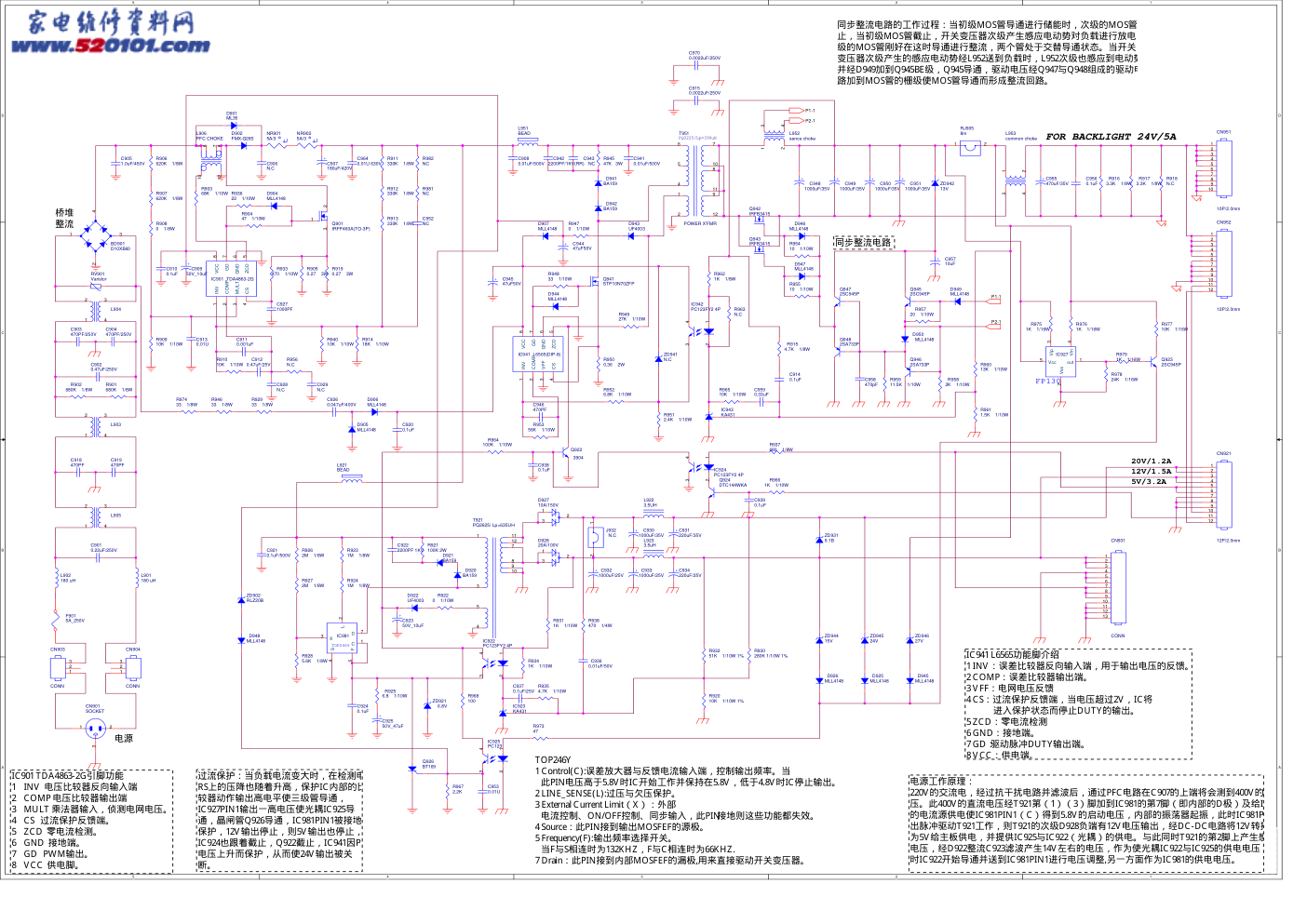

TCL LCD 32K72电源电路原理图

5 4 3 2 1 D D C C B B A A PQ3225/Lp=390uH FOR BACKLIGHT 24V/5A 12V/1.5A 20V/1.2A 5V/3.2A A ADPF24180A2 Custom 1 2 Tuesday, March 29, 2005 Title Size Document Number Rev Date: Sheet of RJ905 8m　 1 2 Q922 3904 D928 20A/100V 1 3 2 R906 620K 1/8W 　 ZD942 13V F901 5A_250V D922 UF4003 t NR901 5A/3 　 C941 0.01uF/500V + C925 50V_47uF R965 10K 1/10W 　 R945 47K 3W 　 + C932 1000uF/25V ZD945 24V Q945 2SC945P + C951 1000uF/35V R946 33 1/8W 　 ZD902 RLZ20B C915 0.0022uF/250V Q948 2SA733P - + BD901 D10XB60 1 4 3 2 L901 180 uH D941 BA159 R930 280K 1/10W 1% C912 0.47uF/25V IC923 KA431 R975 1K 1/16W 　 C943 NC T921 PQ2625/ Lp=635UH 9 5 4 3 1 11 8 12 7 10 L953 common choke 1 3 2 4 D945 MLL4148 CN951 10P/2.0mm 1 2 3 4 5 6 7 8 9 10 D942 BA159 R925 6.8 1/10W 　 L921 BEAD R938 470 1/4W 　 IC943 KA431 R907 620K 1/8W 　 D904 MLL4148 IC941 L6565(DIP-8) 8 6 7 5 4 2 1 3 VCC GND GD ZCD CS COMP INV VFF CN903 CONN 1 2 3 R933 470 1/10W 　 D950 MLL4148 R916 3.3K 1/8W 　 D902 FMX-G26S L902 180 uH CN931 CONN 1 2 3 4 5 6 7 8 9 10 11 12 13 + C955 470uF/35V C913 0.01U D946 MLL4148 RV901 Varistor R953 56K 1/10W 　 C901 0.22uF/250V D948 MLL4148 L906 PFC CHOKE 5 10 8 12 6 7 R952 6.8K 1/10W 　 + C909 50V_10uF Q941 STP10N70ZFP C942 2200PF/1KV(RR) R963 N.C R904 47 1/10W 　 + C923 50V_10uF R908 0 1/8W 　 C908 0.01uF/500V C903 470PF/250V D921 BA159 ZD921 6.8V CN904 CONN 1 2 3 R977 10K 1/16W 　 R917 3.3K 1/8W 　 R915 4.7K 1/8W 　 R909 10K 1/10W 　 R954 10 1/10W 　 ZD944 15V D947 MLL4148 L923 3.5uH R978 24K 1/16W 　 C937 0.1uF/25V Q926 BT169 R968 100 IC922 PC123FY2 4P 1 2 4 3 R911 330K 1/8W 　 C920 0.1uF R932 51K 1/10W 1% 　 C919 470PF C958 470pF C926 0.047uF/400V Q943 IRFB3415 R914 18K 1/10W 　 R937 680 1/8W 　 Q942 IRFB3415 C905 1.0uF/450V + C933 1000uF/25V C928 N.C C959 0.33uF R951 2.4K 1/10W 　 R923 1M 1/8W 　 L952 sence choke 1 3 2 4 R976 1K 1/16W 　 C914 0.1uF R966 1K 1/10W 　 R918 N.C ZD941 N.C R934 1K 1/10W 　 D920 BA159 C964 0.01U 630V R926 2M 1/8W 　 Q947 2SC945P R960 13K 1/10W 　 R962 1K 1/8W 　 L922 3.5UH R919 0.27 3W 　 + C934 220uF/25V Q923 2SC945P R903 68K 1/10W 　 t NR902 5A/3 　 C904 470PF/250V C918 470PF R929 33 1/8W 　 TOP246Y IC981 2 3 4 1 5 7 L X S C F D R947 0 1/10W 　 C946 470PF + C907 180uF/420V R924 1M 1/8W 　 C939 0.1uF + C950 1000uF/35V + C948 1000uF/35V R964 100K 1/10W 　 C936 0.01uF/50V R913 330K 1/8W 　 R927 2M 1/8W 　 D901 ML35 D905 MLL4148 FP130 IC927 2 3 4 1 5 Vss Vip Vin out Vcc D907 MLL4148 IC924 PC123FY2 4P 1 2 4 3 IC942 PC123FY2 4P 1 2 4 3 C924 0.1uF C906 N.C R956 N.C D926 MLL4148 D949 MLL4148 R955 10 1/10W 　 R928 5.6K 1/8W 　 CN921 12P/2.0mm 1 2 3 4 5 6 7 8 9 10 11 12 L904 1 4 2 3 Q901 IRFP460A(TO-3P) 1 2 3 R912 330K 1/8W 　 R940 10K 1/10W 　 C938 0.1uF R967 2.2K R936 22 1/10W 　 D906 MLL4148 R921 100K 2W R982 NC IC901 TDA4863-2G 8 6 7 5 4 2 1 3 VCC GND GD ZCD CS COMP INV MULT C956 0.1uF Q946 2SA733P R931 1K 1/10W 　 R950 0.36 2W 　 R961 1.5K 1/10W 　 + C931 220uF/35V R935 4.7K 1/10W 　 R902 680K 1/8W 　 + C945 47uF50V IC925 PC123 1 2 4 3 R958 2K 1/10W 　 D925 MLL4148 ZD931 9.1B C911 0.001uF R922 0 1/10W 　 + C944 47uF50V C922 2200PF 1KV R959 11.5K 1/10W 　 D943 UF4003 C953 0.01U C921 0.1uF/500V CN901 SOCKET 1 2 3 R974 33 1/8W 　 CN952 12P/2.0mm 1 2 3 4 5 6 7 8 9 10 11 12 R981 NC R949 27K 1/10W 　 R979 1K 1/16W 　 R905 0.27 3W 　 C902 0.47uF/250V R973 47 R901 680K 1/8W 　 L905 1 4 2 3 D944 MLL4148 R957 20 1/10W 　 R910 10K 1/10W 　 + C949 1000uF/35V C952 NC L951 BEAD ZD946 27V R948 33 1/10W 　 + C957 10uF J932 N.C 1 2 C970 0.0022uF/250V D927 10A/150V 1 3 2 Q924 DTC144WKA L903 1 4 2 3 T951 POWER X'FMR 11 12 10 6 1 4 5 2 7 8 9 C929 N.C R920 10K 1/10W 1% 　 + C930 1000uF/35V C910 0.1uF C927 1000PF P1-1 P2-1 P2-1 P1-1 电源 桥堆 整流 IC901 TDA4863-2G引脚功能 1 INV 电压比较器反向输入端 2 COMP 电压比较器输出端 3 MULT 乘法器输入，侦测电网电压。 4 CS 过流保护反馈端。 5 ZCD 零电流检测。 6 GND 接地端。 7 GD PWM输出。 8 VCC 供电脚。 TOP246Y 1 Control(C):误差放大器与反馈电流输入端，控制输出频率。当 此PIN电压高于5.8V时IC开始工作并保持在5.8V，低于4.8V时IC停止输出。 2 LINE_SENSE(L):过压与欠压保护。 3 External Current Limit（X）：外部 电流控制、ON/OFF控制、同步输入，此PIN 接地则这些功能都失效。 4 Source：此PIN接到输出MOSFEF的源极。 5 Frequency(F):输出频率选择开关。 当F与S相连时为132KHZ，F与C相连时为66KHZ. 7 Drain：此PIN接到内部MOSFEF的漏极,用来直接驱动开关变压器。 IC941 L6565功能脚介绍 1 INV：误差比较器反向输入端，用于输出电压的反馈。 2 COMP：误差比较器输出端。 3 VFF：电网电压反馈 4 CS：过流保护反馈端，当电压超过2V，IC将 进入保护状态而停止DUTY的输出。 5 ZCD：零电流检测 6 GND：接地端。 7 GD： 驱动脉冲DUTY输出端。 8 VCC：供电端。 同步整流电路的工作过程：当初级MOS管导通进行储能时，次级的MOS管载 止，当初级MOS管截止，开关变压器次级产生感应电动势对负载进行放电，次 级的MOS管刚好在这时导通进行整流，两个管处于交替导通状态。当开关 变压器次级产生的感应电动势经L952送到负载时，L952次级也感应到电动势 并经D949加到Q945BE级，Q945导通，驱动电压经Q947与Q948组成的驱动电 路加到MOS管的栅级使MOS管导通而形成整流回路。 同步整流电路 过流保护：当负载电流变大时，在检测电阻 RS上的压降也随着升高，保护IC内部的比 较器动作输出高电平使三级管导通， IC927PIN1输出一高电压使光耦IC925导 通，晶闸管Q926导通，IC981PIN1被接地而 保护，12V输出停止，则5V输出也停止，光耦 IC924也跟着截止，Q922截止，IC941因PIN5 电压上升而保护，从而使24V输出被关 断。 电源工作原理： 220V的交流电，经过抗干扰电路并滤波后，通过PFC电路在C907的上端将会测到400V的电 压。此400V的直流电压经T921第（1）（3）脚加到IC981的第7脚（即内部的D极）及给IC内部 的电流源供电使IC981PIN1（C）得到5.8V的启动电压，内部的振荡器起振，此时IC981PIN7输 出脉冲驱动T921工作，则T921的次级D928负端有12V电压输出，经DC-DC电路将12V转换 为5V给主板供电，并提供IC925与IC922（光耦）的供电。与此同时T921的第2脚上产生感应 电压，经D922整流C923滤波产生14V左右的电压，作为使光耦IC922与IC925的供电电压；此 时IC922开始导通并送到IC981PIN1进行电压调整,另一方面作为IC981的供电电压。
