TCL 40PDP信号板电路原理培训教材

分类:电子电工 日期: 点击:0
TCL 40PDP信号板电路原理培训教材-0 TCL 40PDP信号板电路原理培训教材-1 TCL 40PDP信号板电路原理培训教材-2 TCL 40PDP信号板电路原理培训教材-3 TCL 40PDP信号板电路原理培训教材-4 TCL 40PDP信号板电路原理培训教材-5 TCL 40PDP信号板电路原理培训教材-6 TCL 40PDP信号板电路原理培训教材-7 TCL 40PDP信号板电路原理培训教材-8 TCL 40PDP信号板电路原理培训教材-9

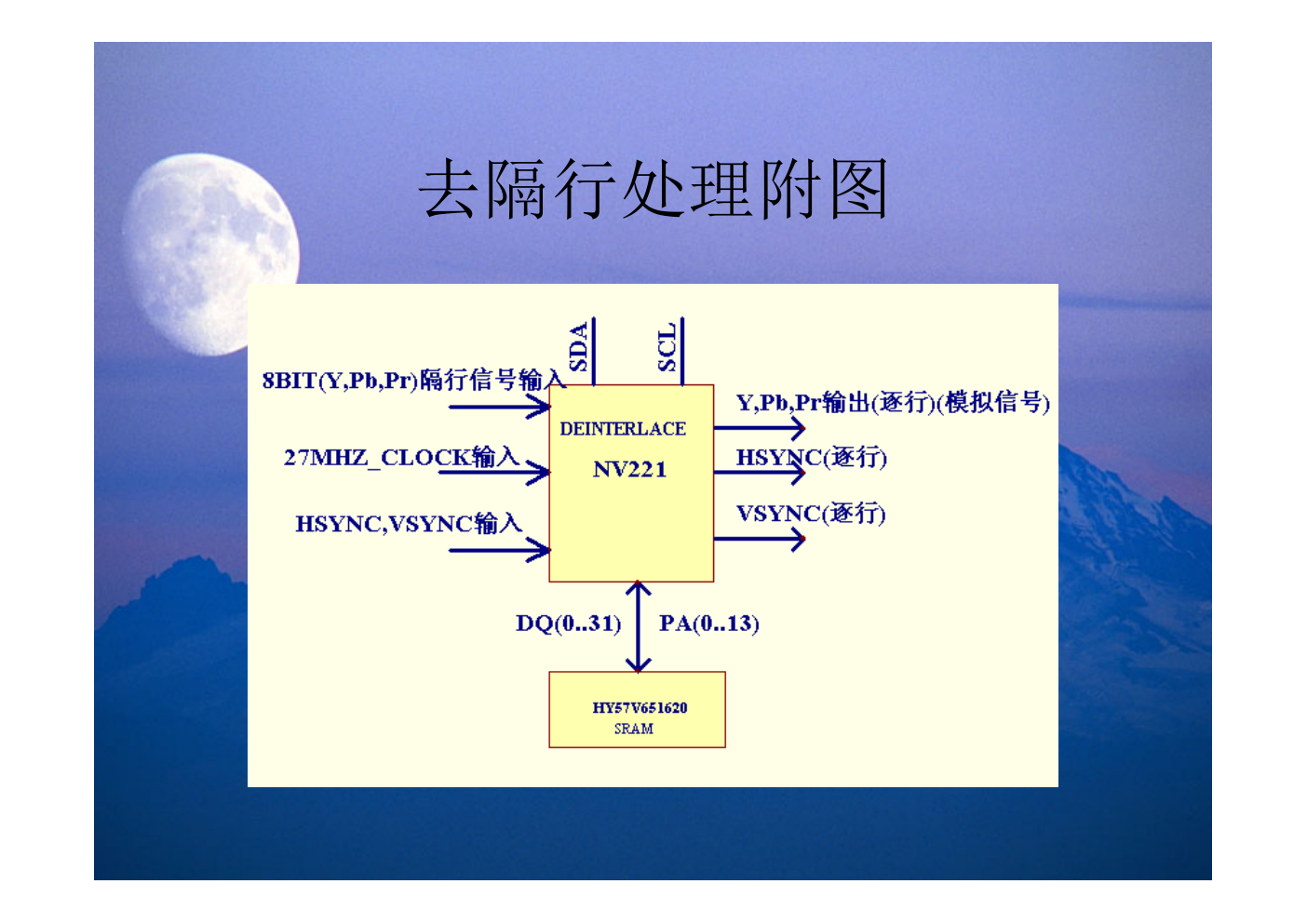

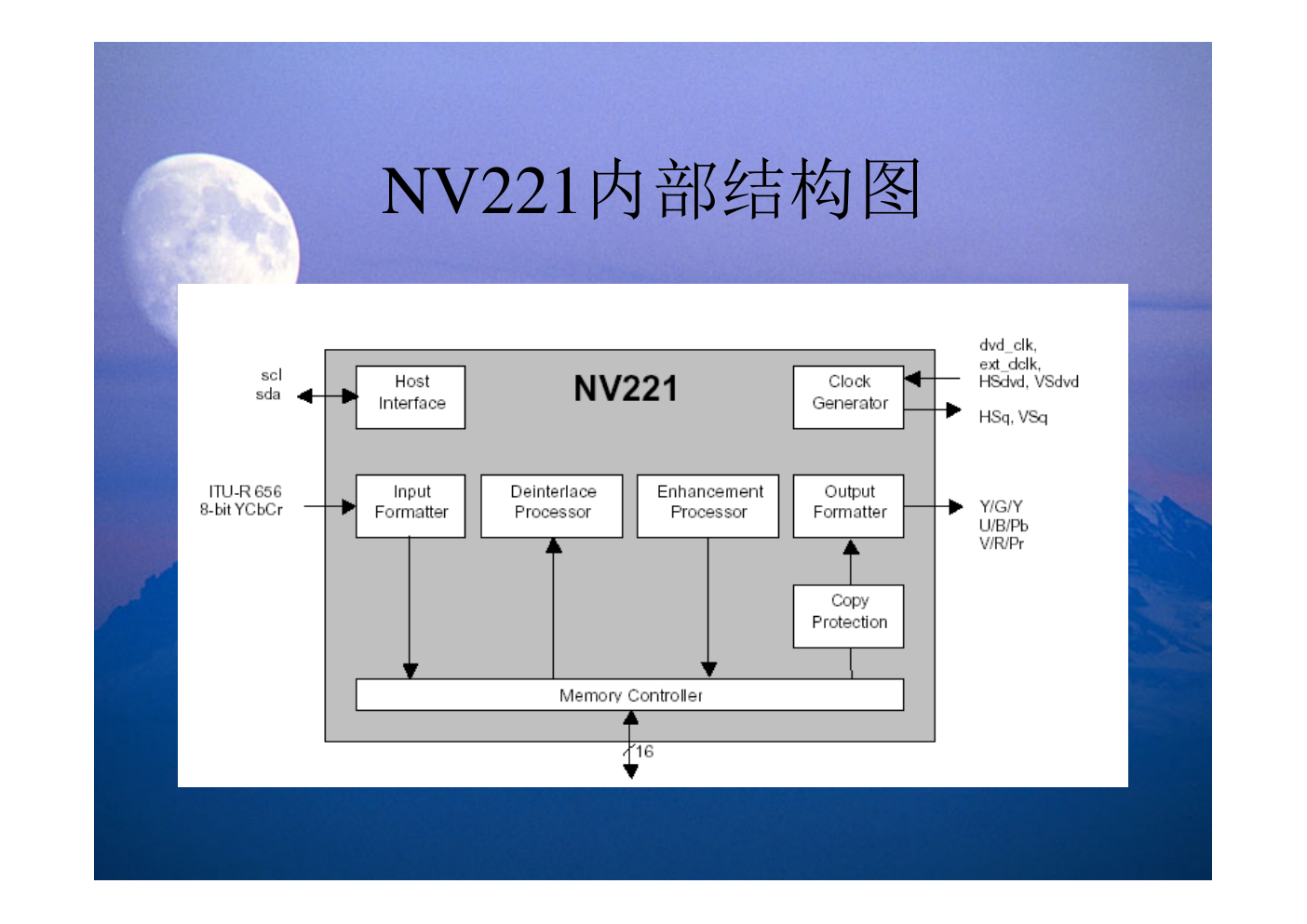

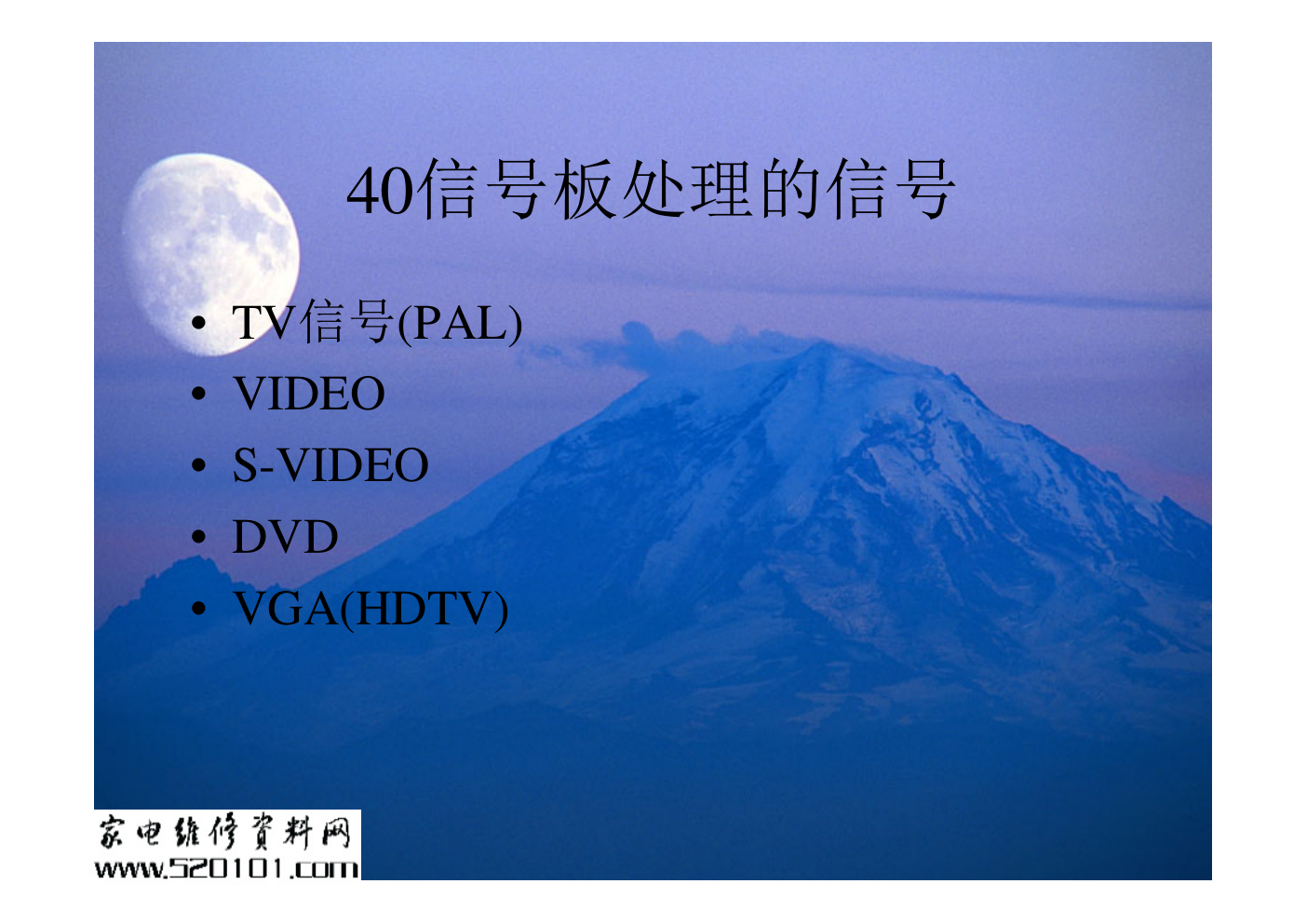

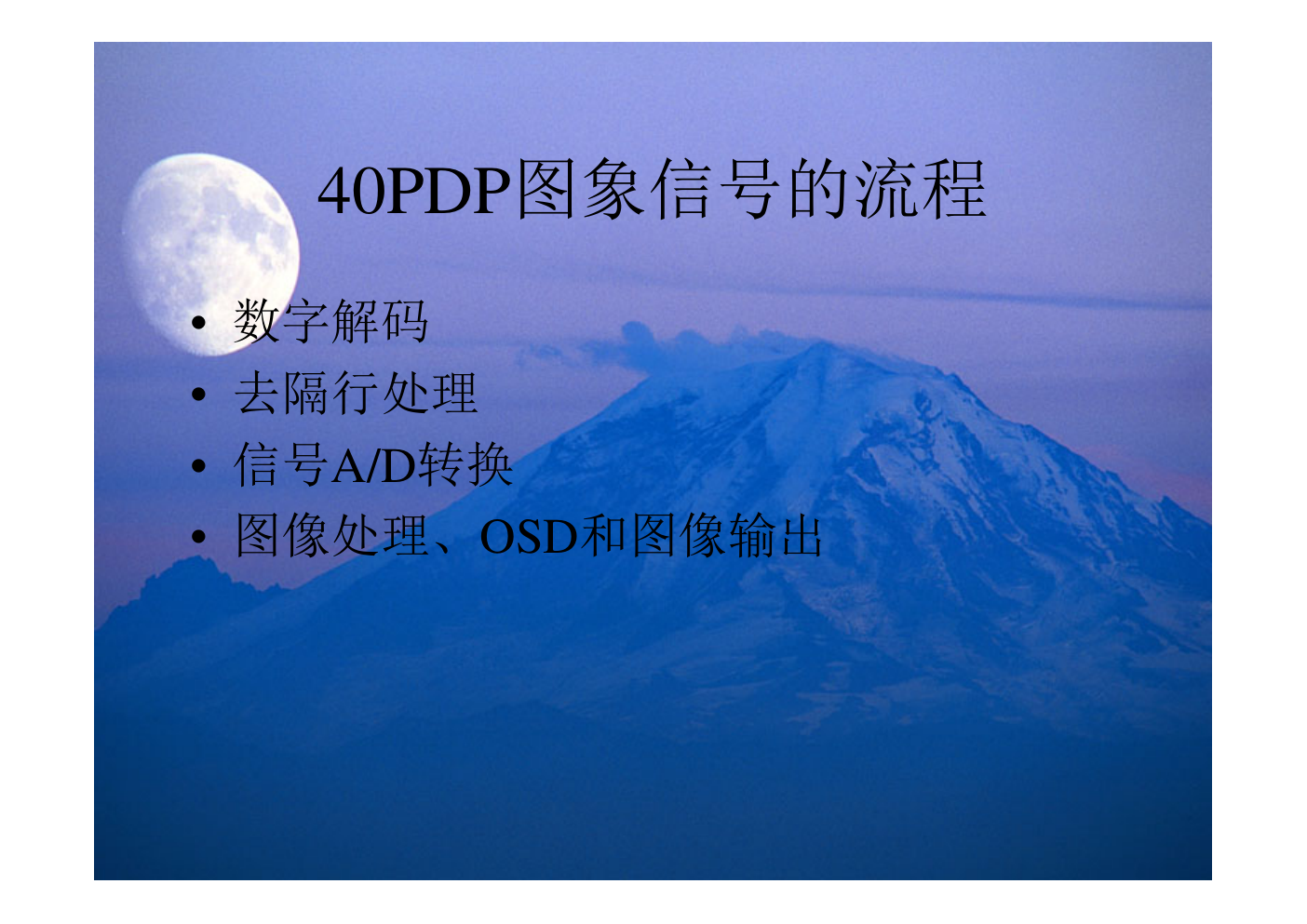

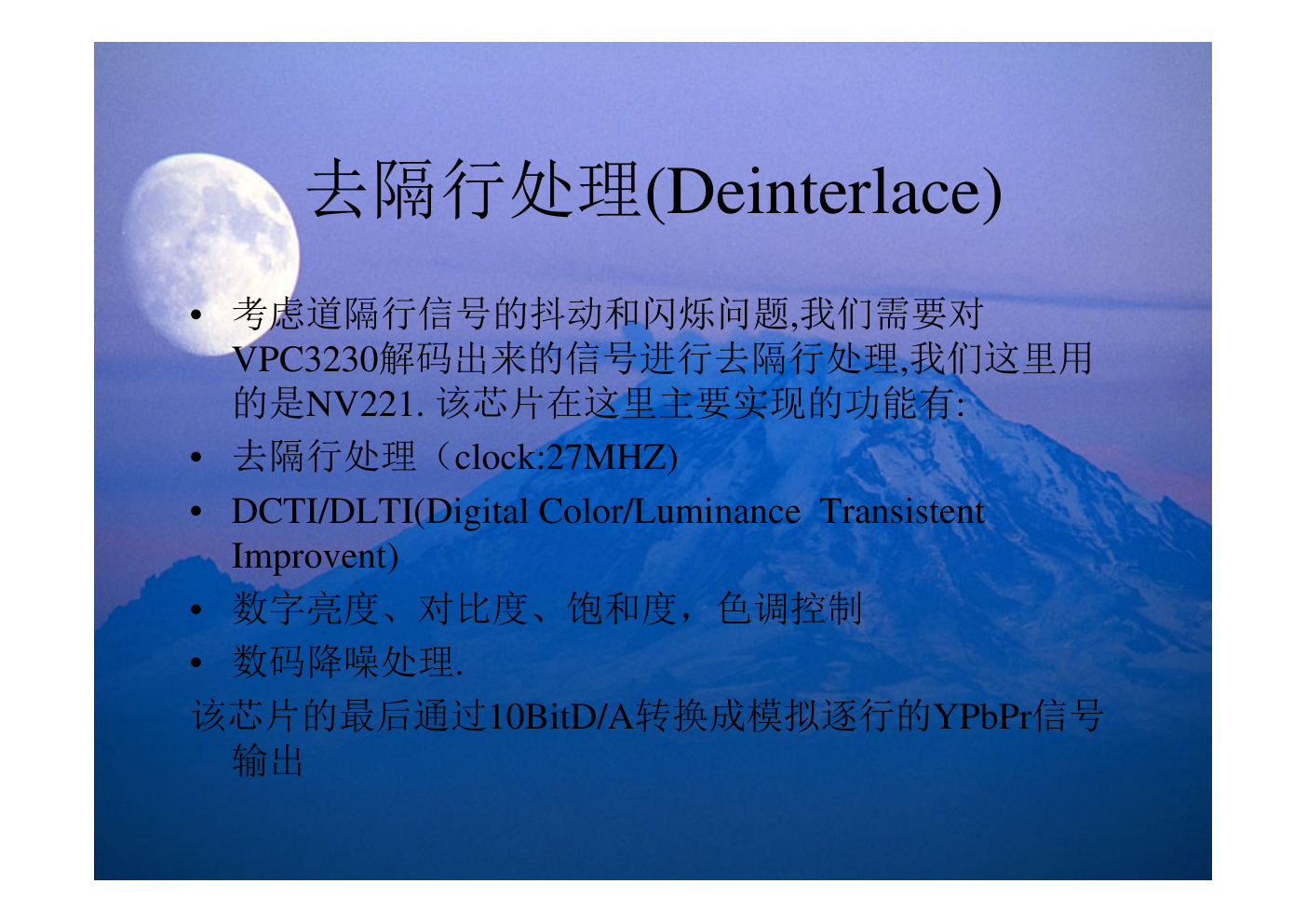

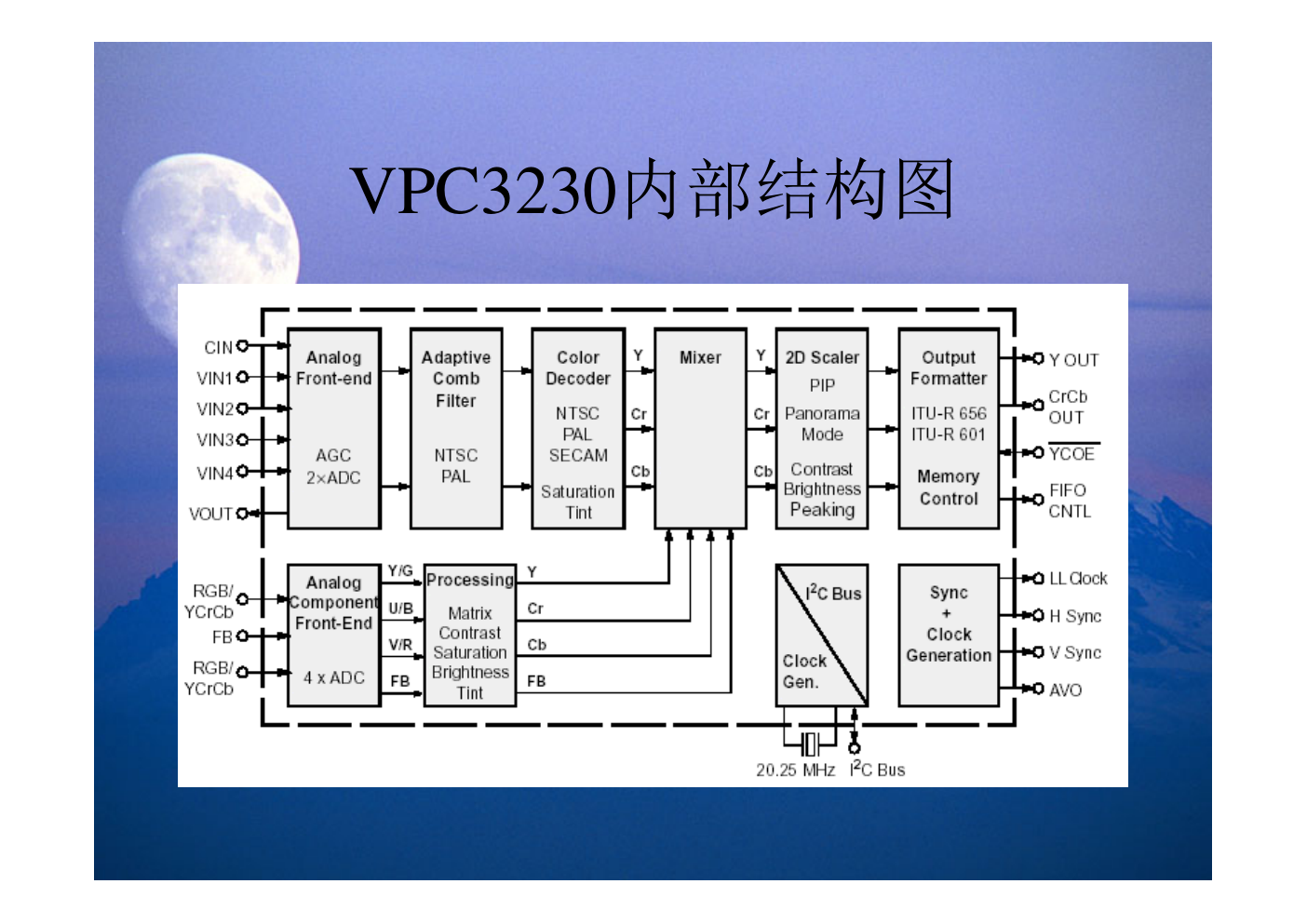

40PDP信号板原理 主讲人:江润 40信号板处理的信号 • TV信号(PAL) • VIDEO • S-VIDEO • DVD • VGA(HDTV) 40PDP的主要原理 • 信号的流程 • 电源的分布 • 时序控制方式 40PDP图象信号的流程 • 数字解码 • 去隔行处理 • 信号A/D转换 • 图像处理、OSD和图像输出 数字解码附图 数字解码 • VPC3230是一个由总线控制的彩色解码 IC,它可以对PAL,NTSC,SECAM等制式的 彩色信号解码,而且它还从TV,VIDEO, S_VIDEO,DVD信号分离出同步信号.它的 信号输出格式有8Bit的YPbPr信号或者 16Bit的YPbPr信号或ITU-R656格式,我们 这里用的是8Bit4:2:2的YPbPr输出. VPC3230内部结构图 去隔行处理附图 去隔行处理(Deinterlace) • 考虑道隔行信号的抖动和闪烁问题,我们需要对 VPC3230解码出来的信号进行去隔行处理,我们这里用 的是NV221. 该芯片在这里主要实现的功能有: • 去隔行处理(clock:27MHZ) • DCTI/DLTI(Digital Color/Luminance Transistent Improvent) • 数字亮度、对比度、饱和度,色调控制 • 数码降噪处理. 该芯片的最后通过10BitD/A转换成模拟逐行的YPbPr信号 输出 NV221内部结构图 A/D转换图 信号的A/D转换 • 因为我们的图像处理芯片PW112只能对数字信号进行处理, 所以我 们需要对送入的模拟信号进行A/D变换,这里,我们用的是AD9883. 由于AD9883是单通道的YPbPr或RGB信号输入,而送入的信号有 VGA(RGB)和从NV221送过来的YPbPr信号,所以这里我们加了两 个信号选择开关分别是P15V330和HC4053,前者进行YPbPr和RGB 信号的切换,后者进行同步信号的切换. • AD9883的主要功能:高编码率的A/D转换和利用同步信号产生数据 时钟(DCLK)(在它的上升沿进行数据转换,从而控制了外部数据 的输出) • 从AD9883输出的信号是8BitR,8BitG,8BitB信号和行场同步信号及 数据时钟信号 AD9883的内部结构图 图像处理、 OSD和图像输出附 图 图像处理、 OSD和图像输出 • 从AD9887出来的信号要变成PDP显示的图像,还要经过进一步的 图像格式处理, 40PDP支持的显示是640*480,但送入的信号有 720P、1080i,这时我们就要进行图像的格式变换,称为图像的 Scaler. 40PDP使用的是PW112 它的主要功能有: 1.图像的处理 独立的Horizontal(水平) scaler和vertical(垂直) scaler使得我们可以 重新编辑图像比如放大(upscaler)或缩小(downscaler),使图像能够以 需要的效果在显示屏上显示. 2.图像的Gamma校正 3.图像处理时的自动优化(hign performance optimization) 图像在显示的时候总能够自动调整图像的参数,如尺寸、位置、 图像增益等,以达到最佳的显示效果. 图像处理、 OSD和图像输出 4.集成的PLL输出 5.OSD(on screen display) 就是指菜单或图标显示,PW112内部集成了一个64K的 调色板,支持16色的菜单显示 6.CPU PW112还集成了CPU的功能,程序的控制方式写在8M 的存储器里,CPU通过调用存储器里的程序实现对整个 信号板控制 从PW112出来PLL信号通过四个门电路缓冲器送到41针的 插座送到逻辑板 Pw112内部结构图 伴音信号的流程 • 伴音信号的处理 • 功放输出 伴音信号的处理附图 NJM1144的内部结构 功放输出附图 电源分布 • 从电源板供给信号板上的电源:STB5V 30V 5V 12V • 数字板电源分布图 • 模拟板电源分布图 数字板电源分布图 几组电压上电顺序 • V5D,V33D,DV18(1.8V) V5D为STB5V经过稳压滤波后的电压输出. V33D,DV18为V5D经过稳压后电压输出 • V33DS,V5DS V33DS,V5DS为IRF7314(MOS管)导通后输 出电压. • V330A,ADA33,V33A,V5AU3 模拟板电源分布图 时序控制 . • 在STB5V上电之后,PW112发出GPIO3控制信号,这 时VPC3230,NV221上电。 • 指示灯显示为红灯亮 • 检测AC_DET,检测不到为红灯闪烁 • 发RLY_ON,发不出来为红灯闪烁 • 检测5V_MONITOR,绿灯闪烁 • 检测5V_DET,绿灯闪烁 • 5V_MONITOR,5V_DET检测不到为红灯闪烁 • 发VAVS_ON,绿灯亮,屏上电。 上电中控制信号和指示灯的关系 PDP修机故障范例 • 有故障机, 菲利普卡图像上有竖线干扰,后加VGA信号, 无竖线干扰,故判断为AD9883前面有问题,用示波器观 察NV221的Y输出幅度有问题,更换NV221故障解决. • 有故障机,VIDEO输出图像暗,加VGA信号,无像暗问题 用示波器观察发现,VPC3230输出信号幅度偏低,用示波 器观察输入信号正常,检查晶振正常,故判断VPC3230 有问题,更换后故障解决. 故障范例 • 有故障机,老化之后自动开关机,检测总线电压发现上下 跳动,由于刚开始正常,初步判断CPU损坏,更换PW112故 障排除. • 有故障机,开机无声,检查发现30V对地,初步判定伴音功 放损坏,更换LA4282故障排除. • 有故障机,在收看外信号时图像暗,检查发现高频头5V供 电偏低,只有3.3V,检查供电滤波电感,发现电阻太大,判 断为滤波电感损坏,更换后故障排除. 故障范例 • 有故障机,开机红灯闪,检查发现ACDET电压正常,但无 RLON信号发出,检查其他电压正常,初步判断为开机初 始化不正常,FLASH可能有问题,更换后故障排除. • 有故障机,开机黑屏,亮绿灯,信号板上ACDET, 5V_MONITOR灯亮,故判断CPU工作正常,检查发现 VAVS_ON电压不正常,检查对地电阻,发现空焊,补焊后 故障排除. 谢谢大家!
