TCL 40-PWL37C-PWG1XG电源板维修手册

分类:电子电工 日期: 点击:0
TCL 40-PWL37C-PWG1XG电源板维修手册-0 TCL 40-PWL37C-PWG1XG电源板维修手册-1 TCL 40-PWL37C-PWG1XG电源板维修手册-2 TCL 40-PWL37C-PWG1XG电源板维修手册-3 TCL 40-PWL37C-PWG1XG电源板维修手册-4 TCL 40-PWL37C-PWG1XG电源板维修手册-5 TCL 40-PWL37C-PWG1XG电源板维修手册-6 TCL 40-PWL37C-PWG1XG电源板维修手册-7 TCL 40-PWL37C-PWG1XG电源板维修手册-8 TCL 40-PWL37C-PWG1XG电源板维修手册-9

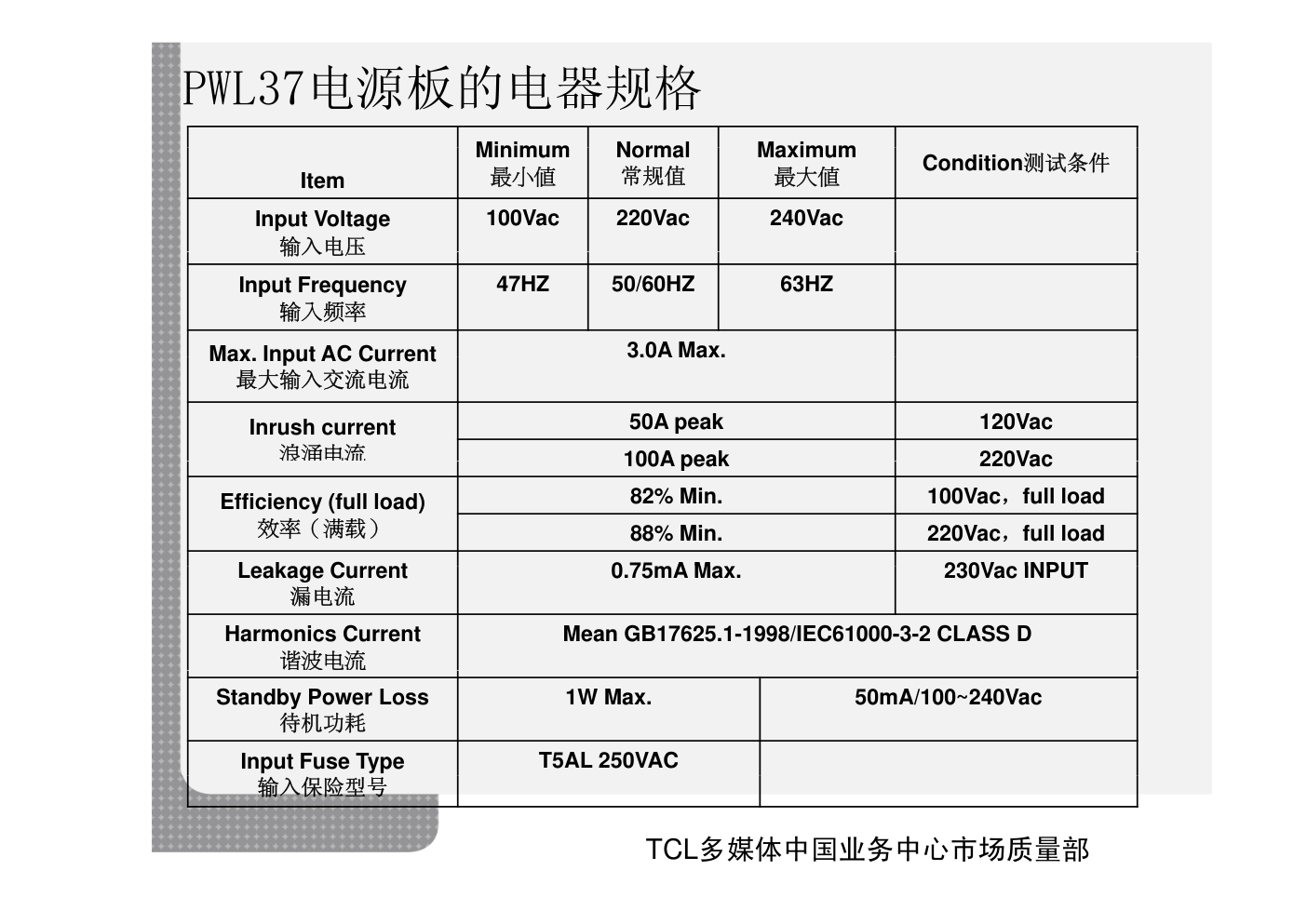

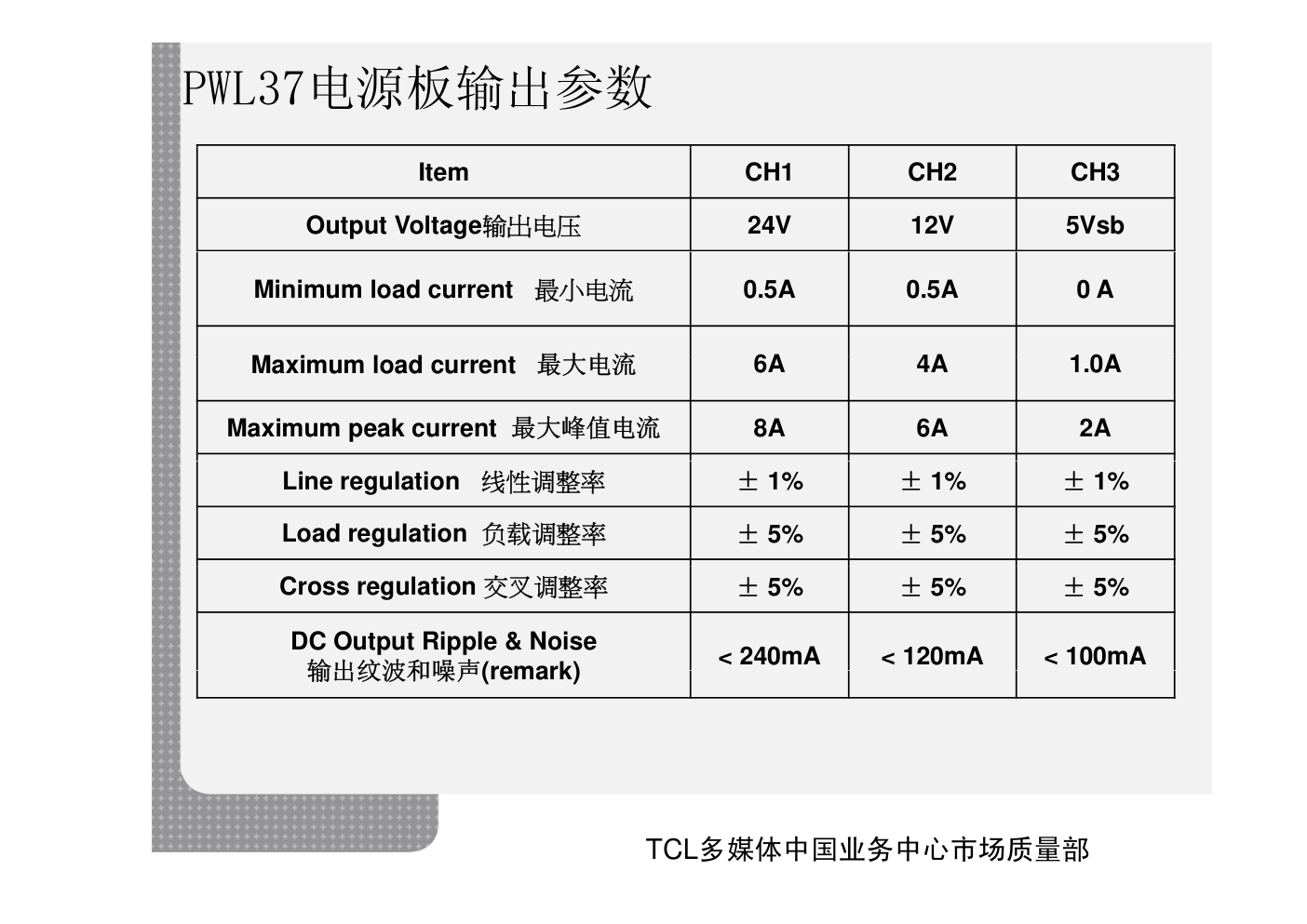

PWL37C维修 PWL37C维修 手册 手册 多媒体中国业务中心市场质量部 TCL多媒体中国业务中心市场质量部 制作:陈国浩 chenguohao@tcl.com TCL多媒体中国业务中心市场质量部 PWL37C电源板的使用机型 L32M61R/MS88B L32M71R/MS88B L37E77F/MS89 L37M61B/MS88 L37M61F/MS89 L37M61/MS88 L37M71F/MS89 L37M71/MS88 LCD37K73B/MS88 L32E77/MS91A L37E77/MS91A L40E77/MS91 L40E9FR/MS91C L40E9/MS88C L40M9FR/MS91C L40M9/MS91A L42E77/MS91A L42E9FR/MS91C L42E9/MS88C SL32M7A/MS88 SL32M7/MS18L32E9V/MS91B L32M61B/MS88 SL32M7/MS18L32E9V/MS91B L32M61B/MS88 TCL多媒体中国业务中心市场质量部 PWL37电源板的电器规格 Minimum Normal Maximum Item Minimum 最小值 Normal 常规值 Maximum 最大值 Condition测试条件 Input Voltage 输入电压 100Vac 220Vac 240Vac 输入电压 Input Frequency 输入频率 47HZ 50/60HZ 63HZ Max Input AC Current 3.0A Max. Max. Input AC Current 最大输入交流电流 3.0A Max. Inrush current 浪涌电流 50A peak 120Vac 100A peak 220Vac 100A peak 220Vac Efficiency (full load) 效率(满载) 82% Min. 100Vac,full load 88% Min. 220Vac,full load L k C t 0 75 A M 230V INPUT Leakage Current 漏电流 0.75mA Max. 230Vac INPUT Harmonics Current 谐波电流 Mean GB17625.1-1998/IEC61000-3-2 CLASS D Standby Power Loss 待机功耗 1W Max. 50mA/100~240Vac Input Fuse Type T5AL 250VAC TCL多媒体中国业务中心市场质量部 输入保险型号 PWL37电源板输出参数 Item CH1 CH2 CH3 Output Voltage输出电压 24V 12V 5Vsb Minimum load current 最小电流 0.5A 0.5A 0 A M i l d t 最大电流 6A 4A 1 0A Maximum load current 最大电流 6A 4A 1.0A Maximum peak current 最大峰值电流 8A 6A 2A Line regulation 线性调整率 ± 1% ± 1% ± 1% Load regulation 负载调整率 ± 5% ± 5% ± 5% Cross regulation 交叉调整率 ± 5% ± 5% ± 5% DC Output Ripple & Noise 输出纹波和噪声(remark) < 240mA < 120mA < 100mA 输出纹波和噪声(remark) TCL多媒体中国业务中心市场质量部 PWL37电源板过压保护点设置 Output Voltage 输出电压 Over Voltage Range 过压点范围 Comment 输出电压 过压点范围 24V 27~32V 24V and 12V shutdown;5V normal 12V 13 16V 24V d 12V h td 5V l 12V 13~16V 24V and 12V shutdown;5V normal 5Vsb 6~9V 24V and 12V shutdown;5V hiccup 电源进入保护状态后,AC重置后电源才能重新工作。 TCL多媒体中国业务中心市场质量部 PWL37电源板过流保护设置 Output Voltage Over Current C 备注 Output Voltage 输出电压 Over Current 过流 Comment 备注 24V 8 10A 24V and 12V shutdown 24V 8-10A 5V normal 12V 8-10A 24V and 12V shutdown 5V normal 5V normal 5V 2-3.5A 24V and 12V shutdown 5V hiccup 电源进入保护状态后,AC重置后电源才能重新工作。 TCL多媒体中国业务中心市场质量部 PWL37电源板输入、输出插座 CON1交流输入插座 AC-L AC IN PUT LINE AC-N AC IN PUT NUTURE CON5待机输出插座 CON5待机输出插座 1,2 GND 3,4 5VSB , CON6电源输出插座 1, PS-ON 开机信号 2,3 24V 4 5 6 GND 4,5,6 GND 7, 12V 8,9 NC TCL多媒体中国业务中心市场质量部 , PWL37电源板主要元件介绍(40-PWL37C-PWG1XG) D2(储能整流)、QF6、QF5(PFC MOS管) DS3、DS4 (12V整流) 输入电 路 T1(开关变压器) L1储能电感 QW10、QW9 (PWM MOS管) L1储能电感 DS2、DS1 (24V整流) 5V待机 电路 BD1 整流桥堆 T2(5V变 压器) 电路 TCL多媒体中国业务中心市场质量部 PWL37电源板实物图片 IC4 电流保护 比较器 IC1 待机 IC3 较器 PWM IC2 IC10(5V稳压光耦) IC6(VCC控制光耦) IC5(24V 12V稳压光耦) IC2 PFC IC5(24V、12V稳压光耦) TCL多媒体中国业务中心市场质量部 PWL37电源板原理框图 EMC 滤波电路 桥式整流 电路 PFC 控制电路 PWM控制 电路 T1 隔离 变压器 输出整流 滤波电路 AC IN 24V 12V IC2 L6563 IC3 L6599 14 12 稳压 电路 4 16V 12V VCC控制电路 T2 过流、过压 保护电路 待机/开机 控制电路 1 4 隔离 变压器 输出整流 滤波电路 5VSTB 5678 PS-ON 10 待机电路 IC1 VIPer22A 稳压 电路 5678 3 TCL多媒体中国业务中心市场质量部 PWL37电源板线路图 输入电路 输出整流电路 PFC电路 PWM电路 稳压取样电路 VCC电路 5V待机电路 开机和保护电路 TCL多媒体中国业务中心市场质量部 开机和保护电路 PWL37电源板输入电路分析 320V 320V 交流市电自火线(Live line)和零线(Neutral line)输入: F1为保险管,在输入电流过大时熔断,以保护电路;VR1为压敏电阻,其阻值在其端电压达 到一额定值时急剧下降并迅速导通,其工作电流增加了几个数量级,可吸收在输入端由于 到 额定值时急剧下降并迅速导通,其工作电流增加了几个数量级,可吸收在输入端由于 雷电等因素而产生的电压尖峰,从而有效地保护了其它元器件不致因过压而损坏; CX1、CX2为X电容,用来抑制差模干扰(来自电源火线而经由零线返回的杂讯称为差模干扰 );LF2、LF3为共模电感,CY1,CY2用来抑制共模干扰(来自电源火线或零线而经由地线 返回的杂讯称为共模 扰 主要作用是用来减少 关电 返回的杂讯称为共模干扰);CX1,CX2,CY1,CY2,LF2,LF3主要作用是用来减少开关电 源对电网的传导干扰以满足EMC标准的要求;R3、R4,R8,R9为泄放电阻,在交流输入关断 时,对X电容放电,以满足安全电压要求;R1、R2为浪涌泄放电阻;TH1为热敏电阻,负温 度系数电阻,吸收开机干扰脉冲。交流输入通过桥堆BD1和C3,C4整流滤波为直流。 TCL多媒体中国业务中心市场质量部 度系数电阻,吸收开机干扰脉冲。交流输入通过桥堆BD1和C3,C4整流滤波为直流。 PWL37电源板5V待机电路分析 320V 1V 17V 5V 13V 17V 2.4V 4V 11V 17V . 320V的直流经过DB7、RB3、RB2、RB13后接到变压器T2的初级绕组的1脚,其中2脚接到IC1的5、6、7 、8脚、由IC1内部的启动电路连接到4脚的VDD,使IC1的源、漏极接通,从而使变压器的T1的初级绕 组接通,感应次极绕组的10脚输出经DB11整流的5V的待机电压。RB10取样5V电压,连接到光耦IC10 通过控制流过光耦IC10的1、2脚的电流,改变光耦3、4脚的阻抗,并反馈到IC1的第3脚,对IC1的输 通过控制流过光耦 的 、 脚的电流,改变光耦 、 脚的阻抗,并反馈到 的第 脚,对 的输 出控制,从而使变压器输出,得到稳定的5V。 同时,变压器T1的次极绕组4脚分两路输出: 1.一路经过DB3整流后输出17V分别给PFC功能模块的IC*IC2和PWM电路的IC*IC3提供工作电压。 2.一路经过DB2整流后给IC1本身提供供电。 TCL多媒体中国业务中心市场质量部 路 过 整流后给 本身提供供电 PWL37C电源-IC1(VIPER22A)介绍 VIPER22A是一个典型的反激式电源 Pin 代码 功能定义 1、2 Source 开关管的源极,即IC的参考地。 IC的供电脚 Vdd on该脚电压达到14.5V时,控制IC启动开关动作,同 3 VCC 时关闭高压电流源。 Vdd off该脚电压达到 8V 时,控制IC停止开关动作,同时启 动高压电流源。 4 FB 该脚的电压范围为0-1V,来设定开关管的峰值电流。FB脚 4 FB 对地短路时峰值电流达到最大值。 5、6 Drain 开关管的漏极。该脚内置高压的电流源在电源启动时给Vdd 7、8 Drain 脚的外加电容充电,使IC能安全的启动。 TCL多媒体中国业务中心市场质量部 PWL37C电源-IC1(VIPER22A)各个引脚参考电压 引脚 正向电阻 反向电阻 电压 引脚 正向电阻 反向电阻 电压 1、2 0欧姆 0欧姆 0V 3 500欧姆 1.2K欧姆 1V 4 600欧姆 9K欧姆 11V 5、6 7、8 450欧姆 120K欧姆 320V 7、8 TCL多媒体中国业务中心市场质量部 PWL37电源板的待机开机控制电路分析 17V 1 2V 12V 17V 18V 1.2V 1V 17V 0.3V 13V 开机控制流程: 当电源板收到开机的PS-ON信号为高电平的时候,通过DS9、RS16后加到QS3的B极,此 0.8V 当电源板收到开机的PS ON信号为高电平的时候,通过DS9、RS16后加到QS3的B极,此 时QS3导通,5V电压通过RS15后流过光耦IC6的P1、P2脚,此时光耦IC6的P3、4导通,此时 VC电压就可以通过Q11给PFC电路提供工作电压,再通过Q12后给PWM电路提供工作电压。 待机控制流程: 当电源板收到的 信号是低电平的时候 的 极因没有足够电压导通 此时 当电源板收到的PS-ON信号是低电平的时候,QS3的BE极因没有足够电压导通,此时QS3 处于截至状态,因此光耦IC6无法工作,因此VC电压无法通过Q11,因此也无法提供VCC2和 VCC1的电压,因此机器的PFC和PWM无法工作,就没有12V和24V电压输出。 TCL多媒体中国业务中心市场质量部 PWL37电源板(IC2-L6563)介绍 PFC电源用到ST公司的L6563。 特性 特性 1.临界电流模式控制的PFC电路。 2.精确的、可调的过压保护。 3 可跟踪模式的PFC输出电压(未使用) 3.可跟踪模式的PFC输出电压(未使用)。 4.反馈环失效保护(锁定保护)。 5.自带PWM电源控制接口。 6 输入电压前端反馈 6.输入电压前端反馈。 7.低启动电流;5MA最大静态电流。 8.1.5%精度的内部参考电压。 9.门极驱动电流:600/800MA的推/拉电流输出能力。 TCL多媒体中国业务中心市场质量部 PWL37电源板(IC2-L6563)引脚介绍 引脚 名称 引脚功能 1 INV 倒置的输入误差放大器(阀值2.5V)。该脚通过取样电阻分压得到PFC输出电 压的反馈信号 该脚内部设置 电流源 通过取样电流的变化实现对PFC输出 1 INV 压的反馈信号,该脚内部设置一电流源,通过取样电流的变化实现对PFC输出 电压的补偿。 2 COMP 输出误差放大器,一个补偿网络位于该脚和INV(PIN 1)之间,实现稳定的电 压控制环 确保高功率因数和低THD 2 COMP 压控制环,确保高功率因数和低THD。 THD—总谐波畸变。THD〈5%时,PF值可控制在0.999左右。 3 MULT 乘法器的主输入。该脚通过取样电阻得到正弦信号参考,根据输入电压变化调 整输出电压。该脚上的电压信号经常用来获取输入电压的有效值的信息。 整输出电压。该脚上的电压信号经常用来获取输入电压的有效值的信息。 4 CS PWM比较器的输入脚(正常阀值1V)。通过一个电阻来感应到一个取样电压, 从而检测流过MOSFET的电流,并和内部参考相比较,决定MOSFET的关断。 在异常的情况下(例如PFC电感的饱和),如果该脚的取样电压大于1.7V,IC 在异常的情况下(例如 C电感的饱和),如果该脚的取样电压大于 .7V, C 就被关断。降低IC的损耗,同时把PWM-LATCH(PIN 8)置高电平。 5 VFF 乘法器的次输入,提供1/V2作用(IC内部功能)。一个电容和一个并联的电阻 必须连接在该脚到地之间,完成一个峰值维持电路来获取输入电压上的有效值 5 VFF 信号。该脚上形成的电压是和MULT(PIN 3)上峰值电压相等同的直流电压, 用来补偿依靠主电压的控制环。绝对不能直接连接该脚到地。 TCL多媒体中国业务中心市场质量部 PWL37电源板(IC2-L6563)引脚介绍 引脚 引脚 引脚功能 引脚 引脚 引脚功能 6 TBO 追踪升压功能。该脚提供一个缓冲的VFF电压,一个被连接在该 脚到地的电阻决定了从INV(PIN 1)脚流下的电流,使得输出电 压和输入电压成比例的改变(追踪升压)。 PFC电源一般分为输出固定式和跟随式两种。此功能通常使用跟 随式的PFC电源,未使用此功能,请将该脚悬空。 PFC输出电压的检测脚。该脚通过取样电阻的分压对PFC输出进行 7 PFC-OK 检测和保护,如果该脚的电压高于2.5V,IC就会关断,锁死状态, 此时IC的损耗降低到启动的水平。同时PWL- LATCH(PIN 8)被 置高电平。这个作用通常用于当反馈开环时对PFC电源进行保护。 如果该脚的电压低于0 2V IC也会关断;若再启动该脚电压必须 如果该脚的电压低于0.2V,IC也会关断;若再启动该脚电压必须 达到0.26V以上。通常情况下该脚的电压设定到0.26-2.5V之间。 误差信号的输出。正常情况下该脚处于高阻状态。如果在PFC-OK (PIN 7)的电压高于2.5V;或者CS(PIN 4)的电压高于1.7V; 8 PWM- LATCH (PIN 7)的电压高于2.5V;或者CS(PIN 4)的电压高于1.7V; 该脚被置高电平。 一般在用于PFC电源处于异常状态以后(例如过电压,过电流), 控制PWM电路,使其停止工作或者保护。未使用此功能,该脚被 悬浮 悬浮。 9 PWM- STOP 误差信号的输出。正常情况下该脚处于高阻状态。如果RUN脚 (PIN 10)的电压低于0.5V,该脚被拉地。 般在用于PFC电源检测到输入异常以后(例如输入欠电压)控制 TCL多媒体中国业务中心市场质量部 STOP 一般在用于PFC电源检测到输入异常以后(例如输入欠电压)控制 PWM电路暂时停止工作使用。未使用此功能,该脚被悬浮。 PWL37电源板(IC2-L6563)引脚介绍 引脚 名称 引脚功能 开关控制脚,接输入电压。为降低异常情况下IC的损耗,当输入电压过 10 RUN 低,该脚的电压低于0.52V时,IC将被关断(非锁死)。同时PWM- STOP被置成低电平。IC的再次启动该脚的电压要达到0.6V。直接将该 脚和VFF(PIN 5)连接,或通过电阻分压的形式连接实现输入欠电压保 护 若禁止此功能 请将该脚和INV(PIN 1)连接 护。若禁止此功能,请将该脚和INV(PIN 1)连接。 11 ZCD 接储能电感的耦合电感,检测储能电感电流。临界电流模式下升压电路 的检测端,负沿触发MOSFET导通。 12 GND 地 控制信号的电流和驱动电路的电流都从这里返回IC 12 GND 地。控制信号的电流和驱动电路的电流都从这里返回IC。 13 GD 驱动输出脚。内置推拉电路能提供峰值电流(推约为600MA,拉约 800MA) 14 VCC IC供电脚。为控制IC和驱动电路提供电源。 TCL多媒体中国业务中心市场质量部 PWL37电源板PFC电路分析 200-300V抖 PFC取样 12V PFC取样 输入取样 0.2-0.4V抖 16V进入IC2的P14脚后 IC2开始工作 从P13脚输出脉冲信号控制QF3 QF4组成的推挽电路的 0.2-0.5V抖 . . 抖 电流检测 16V进入IC2的P14脚后,IC2开始工作,从P13脚输出脉冲信号控制QF3、QF4组成的推挽电路的 交替截止和导通。当PFC的驱动信号是高电平时,QF3导通、QF4截止,QF5和QF6的G极为高电平, GS两端电位正向偏置,QF5和QF6导通。整流后的市电对L1进行充电,电能转化成磁能储存在L1; 当PFC的驱动信号是低电平时,QF3截止、QF4导通,此时在控制QF5、QF6的G极为低电平,此时 GS两端电位反向偏置,QF5和QF6截止。使L1储存的磁能释放,经D2整流、C5滤波后输出380V左 右电压,输出到PWM电路。 TCL多媒体中国业务中心市场质量部 PWL37C电源-IC2(L6563)各个引脚参考电压 引脚 正向电阻 反向电阻 电压 引脚 正向电阻 反向电阻 电压 1 600欧姆 9K欧姆 2.6V 2 600欧姆 32K欧姆 6.4V 欧姆 欧姆 3 600欧姆 10K欧姆 0.5V 4 600欧姆 1000欧姆 0V 5 600欧姆 500K欧姆 0.75V 6 600欧姆 无穷大 0.8V 7 600欧姆 15K欧姆 1.15V 8 600欧姆 45K欧姆 0.2V 9 600欧姆 无穷大 0 25V 9 600欧姆 无穷大 0.25V 10 600欧姆 39K欧姆 2.2-2.8V抖动 11 600欧姆 40K欧姆 0.5-0.6抖动 11 600欧姆 40K欧姆 0.5 0.6抖动 12 0欧姆 0欧姆 0V 13 500欧姆 200欧姆 0.2-0.4V抖动 TCL多媒体中国业务中心市场质量部 14 500欧姆 30K欧姆 16V PWL37电源板(IC3-L6599)介绍 特性 1.占空比为固定50%,变频控制,半桥谐振拓扑结构。 2.最高工作频率可以到500KHZ(能力)。 3.不同程度的两种过电流保护:频率漂移(间歇式)或锁定关 断。 4.专用的PFC控制接口。 4.专用的PFC控制接口。 5.输入失效锁定保护。 6.非线性的软启动功能。 7 内置600V高压门极驱动并集成一快恢复二极管(为内置运放 7.内置600V高压门极驱动并集成 快恢复二极管(为内置运放 提供工作电压通路)。 8.轻载时工作在间歇振荡模式。 9 驱动电流 300MA/800MA的推/拉电流 9.驱动电流:300MA/800MA的推/拉电流。 TCL多媒体中国业务中心市场质量部 PWL37电源板(IC3-L6599)引脚功能介绍 引脚 名称 引脚功能 引脚 名称 引脚功能 1 CSS 软启动。这个引脚连接一个电容到地和连接一个电阻到RFmin(PIN 4),决定最 大的振荡频率和启动时的固定频率。当以下情况之一时,引脚内部有个开关给外 加的电容放电,保证下次开机是软启动:VCC2V;DELAY>2V; 或者 ISEN>1.5V; LINE<1.25V或者LINE >6V。 过电流延迟关断。一个电容和一个电阻并联,连接该脚到地。当过电流保护情况 下,设定IC从前一次停止到下次启动的最大的延迟时间。每次当ISEN脚(PIN 6) 上的电压大于0 8V 该脚上的电容被内置的150UA的电流源充电 同时被外部电 2 DELAY 上的电压大于0.8V,该脚上的电容被内置的150UA的电流源充电,同时被外部电 阻缓慢的放电。如果该脚的电压达到2V,软启动电容就被放电;同时IC的开关频 率达到最大,150UA的电流源仍然继续充电,当电压达到3.5V时,IC停止工作, 内置的150UA的电流源也停止充电。该脚的电压有外接电阻来放电衰减,当该脚 的电压降到0 3V以下时IC将再次启动 用这种方式 在短路情况下 变换器将在 的电压降到0.3V以下时IC将再次启动。用这种方式,在短路情况下,变换器将在 较低的平均功率下,间歇的工作。 3 CF 时间控制电容。一个电容连接在该脚到地,被内部的电流源充、放电,得到一个 时间常数。和另外的连接到RFmin(PIN 4)的网络一起决定变换器的开关频率。 4 RFmin 设定最小的振荡频率。该脚提供一个精确的2V参考电压。一个电阻连接在该脚到 地,用流过该电阻的电流用来设定最小的振荡频率。光藕内部的光电三极管通过 一个电阻连接到该脚,靠近反馈环通过调整振荡频率来调整变换器的输出。电阻 (和光藕次级串联)的价值在于其决定最大的工作频率。一个RC的串联网络连接 (和光藕次级串联)的价值在于其决定最大的工作频率。 个RC的串联网络连接 在该脚到地,设定启动频率并实现滤波的作用。 TCL多媒体中国业务中心市场质量部 PWL37电源板(IC3-L6599)引脚功能介绍 引脚 名称 引脚功能 引脚 名称 引脚功能 待机节能操作端口。该脚由于通过反馈来感应一些电压和内部参考电压 (1.25V)做比较。当引脚电压低于参考电压时,IC进入空闲的工作模式,并 且静态电流大大的降低。当该脚电压超过参考电压50MV时,IC再次恢复开关 频率状态 软启动没有被用 这个引脚的作用当负载减轻到 定的水平时 进 5 STBY 频率状态,软启动没有被用。这个引脚的作用当负载减轻到一定的水平时IC进 入环保状态,并且能够通过选择合适的连接在光藕和RFmin(PIN 4)的电阻来 做适当的控制。如果不使用此功能,请连接该脚到RFmin。 此功能适合不使用辅助电源时,轻载降低待机功率。 或者是适当的调整参数满足电源输出轻负载时的过冲 或者是适当的调整参数满足电源输出轻负载时的过冲。 输入电流感应。该脚通过一个电阻和一个电容的取样来感应初级的电流。这个 输入不打算逐周期控制,所以电压信号必须被过滤为平均电流信号。当该脚电 压超过0.8V门槛值,连接在CSS(PIN 1)上的软启动电容被内部的电流源放电, 6 ISEN 压超过0.8V门槛值,连接在CSS(PIN 1)上的软启动电容被内部的电流源放电, 频率升高所以限制电源能量的输出。当输出短路时,很正常的导致一个连续的 初级峰值电流,这种情况下要求DELAY(PIN 2)提供最大的延迟时间,不管 频率是否升高,如果电流保持增加,第二个比较器参考在1.5V进入锁死状态, 并降低电源的损耗在启动前的水平。锁定后只有重置IC的供电才能再次启动。 并降低电源的损耗在启动前的水平。锁定后只有重置IC的供电才能再次启动。 也就是说,锁定的解除必须在VCC的电压降至UVLO门槛以下。若取消该功能 请连接该脚到地。 线性输入感应。该脚被取样电阻连接用来检测PFC电源的输出情况。该脚电压 低于1 25V时 内部的 个电流源(15UA)就会开启 IC被关断 降低损耗并 7 LINE 低于1.25V时,内部的一个电流源(15UA)就会开启,IC被关断。降低损耗并 给软启动电容放电。当该脚的电压大于1.25V时,IC才能继续工作。该脚用到 一个旁路电容来降低干扰,该脚的电压峰值被内部的奇纳电路限制,促使IC关 断(非锁死状态)。在正常的情况下,请将该脚的的电压设定在1.25-6V之间。 该脚的功能用于当PFC电源异常时 保护PWM电源 TCL多媒体中国业务中心市场质量部 该脚的功能用于当PFC电源异常时,保护PWM电源。 PWL37电源板(IC3-L6599)引脚功能介绍 引脚 名称 引脚功能 引脚 名称 引脚功能 8 DIS 锁定关断装置。该脚内部连接一个比较器,当该脚的电压大于2V时,关断IC并使其 损耗降低到启动前是水平,这个状态将被锁定并只有重置IC的输入电源才能再次启 动。也就是说,锁定的解除必须在VCC的电压降至UVLO门槛以下。若取消该功能 请连接该脚到地 请连接该脚到地。 9 PFC- 开环开关控制PFC。该脚正常情况下是开环的,除非在电源节能模式下关掉PFC电源。 当DIS>2V; ISEN>1.5V; LINE >6V和STBY<1.25V时,IC关断,该脚变成低电平。 当DELAY>2V,该脚电压变为低电平;当DELAY<0.3V,该脚才重置开路。在UVLO状 9 PFC STOP 当DELAY 2V,该脚电压变为低电平;当DELAY 0.3V,该脚才重置开路。在UVLO状 态下,该脚是开路的,如果不使用此功能,请将该脚悬空。 该功能用于取消辅助电源时,进入待机状态下PWM进入节能环保状态关掉PFC电源 ,降低电源的待机功率。 地 不管是低端门驱动电流还是IC的其他偏置电流都有该脚返回IC 所有的地连接 10 GND 地。不管是低端门驱动电流还是IC的其他偏置电流都有该脚返回IC。所有的地连接 的偏置元件都必须连接到该脚上,并保证和具有脉冲电流的地分开。 11 LVG 低端门极驱动输出。门极驱动能力是推0.3A/ 拉0.8A。下沉的峰值电流去驱动半桥电 路的下MOSFET。在UVLO模式下,相当于该脚直接下地。 TCL多媒体中国业务中心市场质量部 PWL37电源板(IC3-L6599)引脚功能介绍 引脚 名称 引脚功能 12 VCC 供电脚。提供IC信号部分和低端门极驱动的电源。有时在该脚下地加 个电容(104 105)来为IC信号部分供电进行滤波 一个电容(104-105)来为IC信号部分供电进行滤波。 13 N.C 高压隔离脚。该脚内部为空脚,主要是隔离作用。用于在PCB上保证高 压脚和其他部分的爬电距离满足安规的规定。 14 OUT 高端门极驱动浮地。高端门极驱动电流回路,排版时要注意连接该脚 上的地线避免太长。 15 HVG 高端门极驱动输出。门极驱动能力是推0.3A/ 拉0.8A。下沉的峰值电流 去驱动半桥电路的上MOSFET 该脚内部有 个电阻连接到OUT(PIN 15 HVG 去驱动半桥电路的上MOSFET。该脚内部有一个电阻连接到OUT(PIN 14),确保在UVLO模式下,保证该脚不会处于浮动状态。 高端门极驱动浮动电源,一个电容连接在该脚和OUT(PIN 14)上,配 合内部 个二极管使之与低端门极驱动同相位 这个专用的结构也经 16 VBOOT 合内部一个二极管使之与低端门极驱动同相位,这个专用的结构也经 常外加一个二极管。 内部有集成的二极管,这是该IC的优点。 TCL多媒体中国业务中心市场质量部 PWL37电源板的PWM电路分析 400V 210V 210V 半桥谐振拓扑电路 5.3V PFC取样 当VCC1的工作电压加到IC3的P12脚以后,IC3开始工作,此时会从IC3的P11和 P15脚输出脉冲信号,去控制QW9和QW10轮流导通和截至。当QW9导通的时候, QW10截至。此时PFC输出的400V电压流过QW9后进入T1的P7脚再从P3脚流出,经 过CW6到地。在QW9截至,QW10导通的时候,CW6上的电进入T1的P3从P7流出后再 经过QW10到地。在QW9和QW10的轮流导通和截至过程中,T1的次级感应到电流, 在经过整流得到12V和24V电压。 TCL多媒体中国业务中心市场质量部 引脚 正向电阻 反向电阻 电压 PWL37C电源-IC3(L6599)各个引脚参考电压 1 600欧姆 17K欧姆 2.2V 2 700欧姆 无穷大 0V 3 600欧姆 40K欧姆 2 6V 3 600欧姆 40K欧姆 2.6V 4 650欧姆 14K欧姆 2.2V 5 650欧姆 16K欧姆 1.8V 6 250欧姆 250欧姆 0V 7 650欧姆 8K欧姆 1.8V 8 0欧姆 0欧姆 0V 8 0欧姆 0欧姆 0V 9 550欧姆 18K欧姆 1.4V 10 0欧姆 0欧姆 0V 11 500欧姆 6.5K欧姆 5.6V 12 450欧姆 29K欧姆 12V 13 无穷大 无穷大 0V 13 无穷大 无穷大 0V 14 400欧姆 800K欧姆 195-200V抖动 15 800欧姆 1000K欧姆 200-205V抖动 TCL多媒体中国业务中心市场质量部 16 500欧姆 无穷大 205-208V抖动 PWL37电源板的输出整流电路分析 24V整流电路分析:当QW9导通QW10截至的时候,PFC的电压经过QW9流入T1的P7 脚从P3脚流出,此时P7脚为正,P3脚为负,在T1的次级同名端的电位相同,此 时DS1导通 给后续提供工作电压 当QW9截至 QW10导通的时间 P3脚为正 P7 时DS1导通,给后续提供工作电压,当QW9截至,QW10导通的时间,P3脚为正,P7 脚为负,此时DS2导通,给后续电路供电,在正负半周都在提供能量。 TCL多媒体中国业务中心市场质量部 PWL37电源板的12V、24V稳压电路分析 24V 1.4V 23V 2.4V 通过RS13对24V电压取样,通过RS12对12V取样,然后将这两个取样得到的信号 一起送到IC7的P1脚,从而控制光耦IC5的P1、P2脚的流过的电流,再经过光耦 的耦合作用去控制光耦次级P4、P3脚的电阻。光耦的次级连接IC3的P4脚,通过 该脚阻抗变化来调整振荡频率 从而调整变换器的输出 最终得到稳定的 和 该脚阻抗变化来调整振荡频率,从而调整变换器的输出,最终得到稳定的12V和 24V电压。 TCL多媒体中国业务中心市场质量部 PWL37电源板的过压保护电路分析 1.2V 0 9V 0V 0.9V 0 8V 0.8V 正常工作的时候:QS1和QS2处于截至状态,不影响光耦的工作。当24V或 和12V出现过压时 稳压二极管ZS5或ZS4导通 电压经过RS20加到QS2的B 和12V出现过压时,稳压二极管ZS5或ZS4导通,电压经过RS20加到QS2的B 极,使QS2进入饱和导通状态,同时QS1也会进入饱和导通状态,将光耦的 1脚电压拉低,此时光耦IC6停止工作,光耦次级呈现较大阻抗,Q11截止 ,无法产生PFC和PWM电路的供电电压VCC2和VCC1,机器进入待机状态。 TCL多媒体中国业务中心市场质量部 ,无法产生PFC和PWM电路的供电电压VCC2和VCC1,机器进入待机状态。 PWL37电源板过流保护电路分析 0V 2 5V 5V 2.5V 0V 0V 延迟电路 比较器同向输入端电位为0,反向输入端点位由5V通过TL431稳压得到的2.5V和 各路电流取样电阻RS24、RS27上的负电位共同决定。正常工作时,输出电流不足 够大,取样电阻上的负电位不足够负,最终结果是比较器的反向输入端电压为正, 比较器输出为低电平,电源正常工作;当某一路电流过大时,取样电阻上的负电位 足够负,以致比较器反向输入端电压为负,比较器输出为高电平,进而使Q1饱和导 通时,QS4也导通,这个高电平流过QS4加到QS2,使QS2和QS1也进入导通状态,光 耦IC6将被关断 主电源停止工作 TCL多媒体中国业务中心市场质量部 耦IC6将被关断,主电源停止工作。 技改关于热机自动关机 PWL37C电源维修注意事项 技改关于热机自动关机 技改方法:总部前期的技改方 案为将RF14 RF15的原2兆电阻 案为将RF14、RF15的原2兆电阻 改为1兆,将RF16的20K改为7.5 或10K。 技改原理: IC2的P7脚是PFC输 出电压的检测脚。该脚通过取样电 的分 对 输出进行检测和保 阻的分压对PFC输出进行检测和保 护,如果该脚的电压高于2.5V,IC 就会关断保护。将RF14、RF15由2 兆改为1兆,将RF16的20K改为10K, IC2的P7脚分压不变,不影响保护 设置点,但可减少环境对它的影响。 设置点,但可减少环境对它的影响。 TCL多媒体中国业务中心市场质量部 技改注意事项: PWL37C电源维修注意事 项 1)技改前要先测试PFC电路相关电压。如果PFC输出电压只有300V,IC2的 P7脚电压高于2.5V,同时几个分压电阻没有损坏,这时才需要技改。 2)技改前注意放电 项 2)技改前注意放电 备注:在空载维修电源的时候,一定要给PFC的大电容C5放电,因为空 载时,电容自身放电时间比较长,维修时C5上可能还存有较高的电压。为保护自身的 TCL多媒体中国业务中心市场质量部 安全,同时保护电路元器件不被损害,一定要给C5放电。 技改效果 总部前期的技改方案为将RF14 RF15由2兆改为1 PWL37C电源维修注意事项 技改效果:总部前期的技改方案为将RF14、RF15由2兆改为1 兆,将RF16的20K改为10K,虽有一定效果,但实际中仍有不少 的故障发生。 原因分析:经统计若机器所处环境较潮湿或摆放位置直对空调, 则故障率较高。直对空调的机器,夏天机器内板子上温度较高, 空 吹 的冷 冷热相撞 能会 热空气液化 象 遇到空调吹出的冷风,冷热相撞,可能会出现热空气液化现象, 使机器出现故障。 南京公司方案 尽量避免环境的因素 将 拆下 南京公司方案:尽量避免环境的因素,将RF14、RF15拆下, 切割线路板底部,然后再原封装上。 TCL多媒体中国业务中心市场质量部 维修实例分析 故障现象 故障现象: 12V\24V无输出 分析检修: 开机测试 发现5V 开机测试,发现5V 待机电压输出正常。于 是断开保护电路中的 RS20后强制开机,测试 还是没有12V\24V输出。 测试PWM IC和PFC IC的 供电VCC1、VCC2电压正 常 PFC的输出电压400V 常,PFC的输出电压400V 也正常,问题就在PWM电 路。于是检查PWM电路的 相关元件,测试QW9和 QW10的电阻,没有发现 异常。于是测试IC3的各 个引脚,发现IC3的P7脚 电压异常 脚是 的电压检查输入脚 正常的时候的电压大约在1 左右 而这台机 电压异常。 P7脚是PFC的电压检查输入脚,正常的时候的电压大约在1.8V左右,而这台机 器没有电压。于是测试P7脚电阻没有异常短路,检修PFC电压检测中的取样电阻,发现 RW13开路。更换后开机测试故障排除。 TCL多媒体中国业务中心市场质量部 维修实例分析 故障:无24V,12V 方法:开机5V正常 强行开机加5V到 ,强行开机加5V到 DS9,仍无24V和12V电 压。测试PFC输出电 路没有380V ,说明 路没有380V ,说明 问题在PFC、PWM的公 共电路部分,测VCCI 、VCC2都没有电压, 、 都没有电压, 测VC有19V,此时就把 问题范围放在IC6、 QS3、RS16、RS15、 RS17、DS9上,测QS3 B极有0.75V,C极为 0V,检查发现RS15开 路,换后正常。 TCL多媒体中国业务中心市场质量部 维修实例分析 故障 不开机 故障:不开机 方法:开机瞬间有12V、24V电压,慢慢下降至0V,这种现象有可能是保护或电源 带不起负载造成。测滤波电容C5为300V ,说明PFC电路没有工作,测IC2(L6563) 带不起负载 成 测滤波电容 为 说明 电路没有 作 测 14脚供电电压也是慢慢下降。断开过压过流保护电路RS20时,输出电压正常,说明 故障在过压过流电路,经进一步检查测量,发现是IC4 LM393电流比较器损坏。 TCL多媒体中国业务中心市场质量部 维修实例分析 故障 不开机 指示灯亮 故障:不开机,指示灯亮 方法:测待机5V电压低(4V左右),经查是待机滤波电容CB7或CB8损坏, 此种故障空载时5V正常,带负载后5V电压低(修理时5V待机电路故障是容易 种故障 载时 常 带负载后 电压低 修 时 待机电路故障是容易 忽视的地方)。 TCL多媒体中国业务中心市场质量部 谢谢 谢谢 TCL多媒体中国业务中心市场质量部
