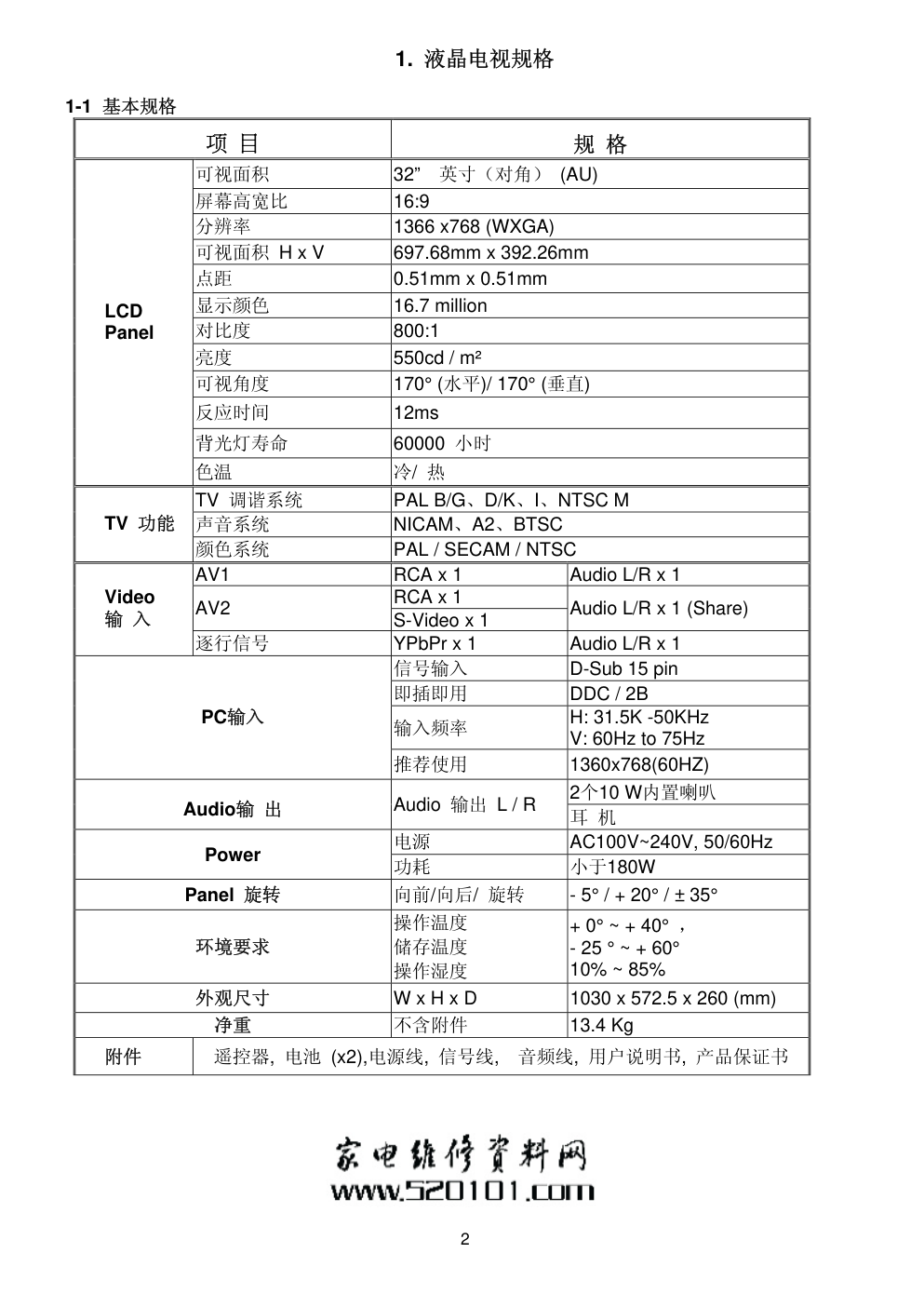

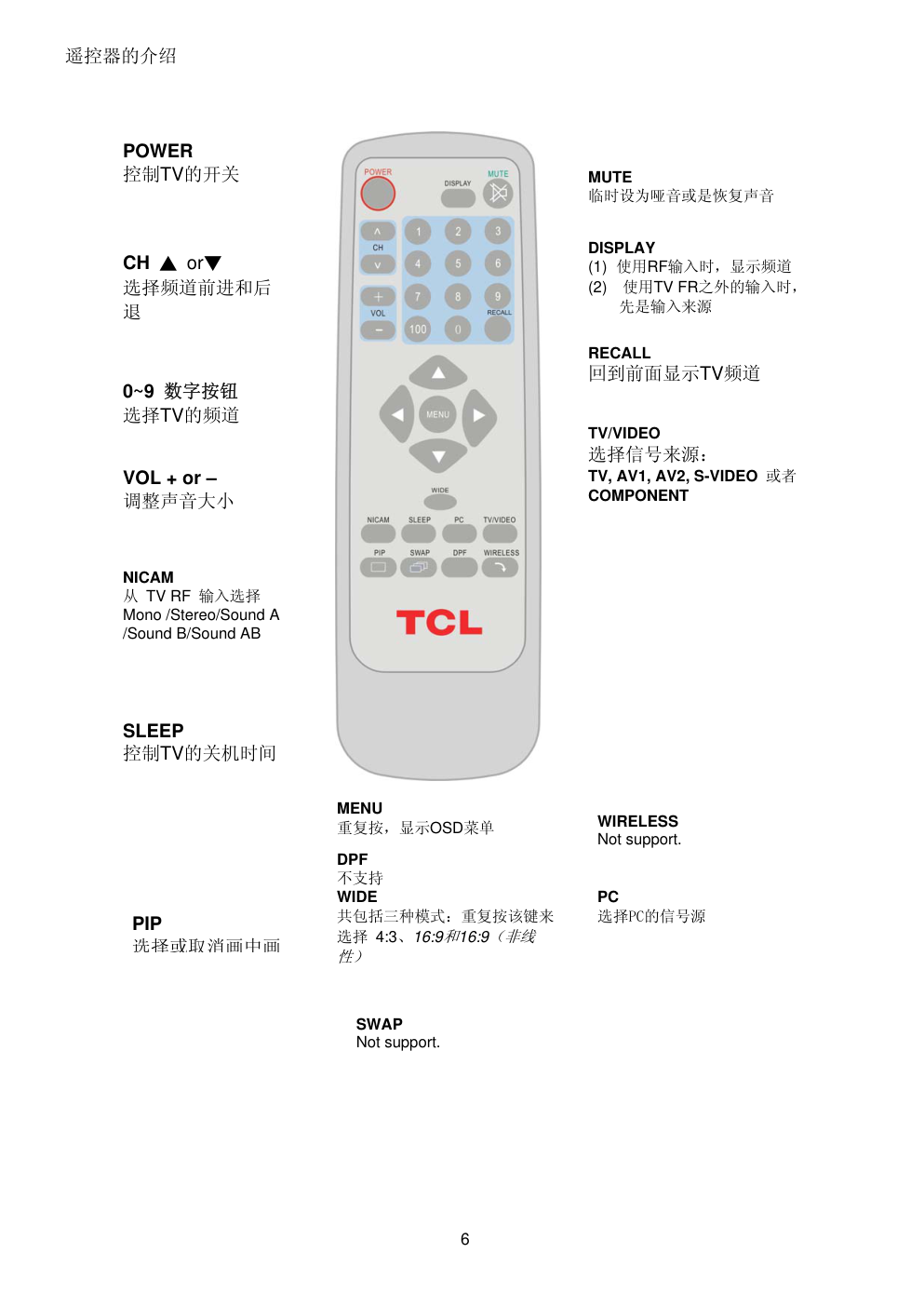

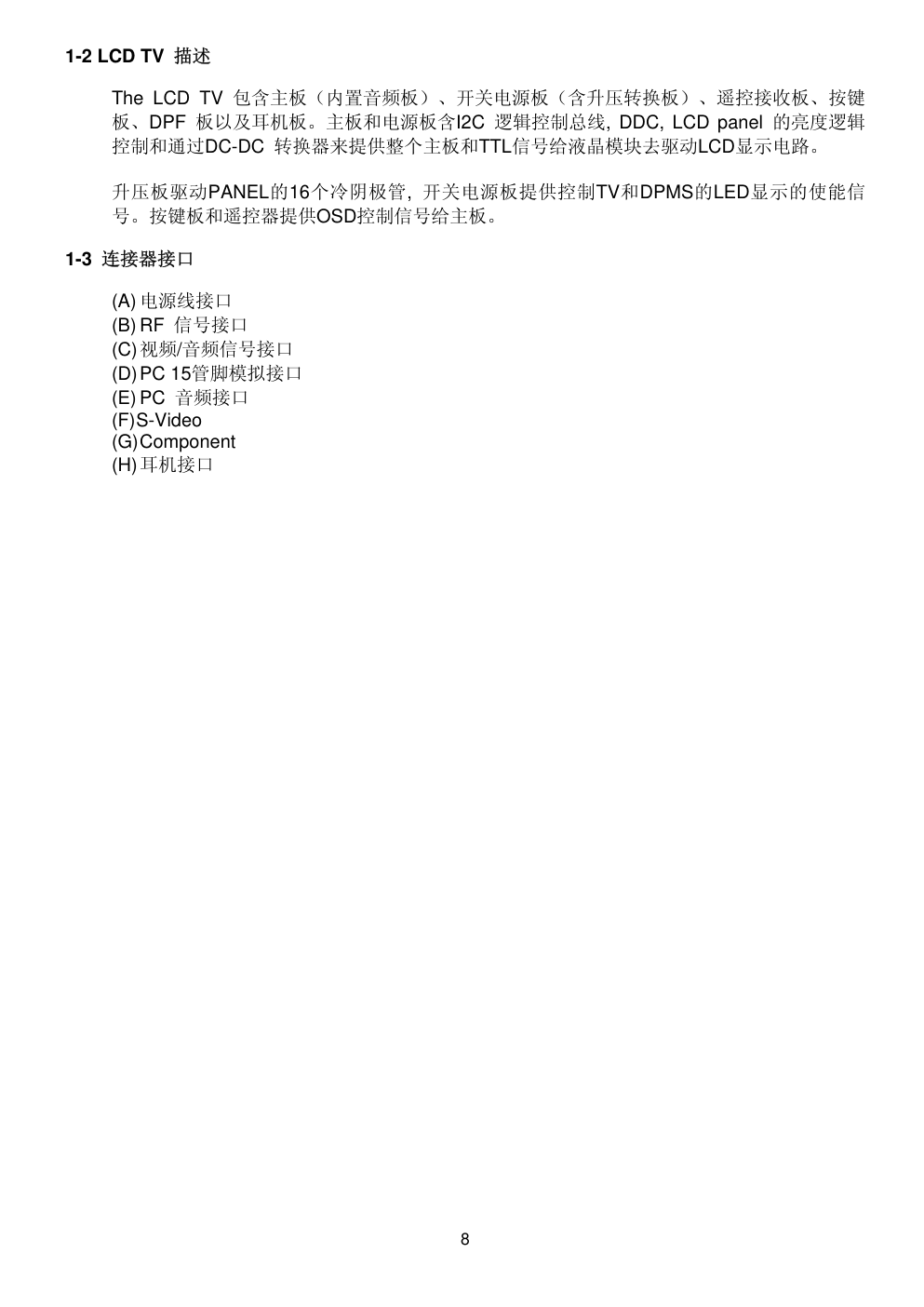

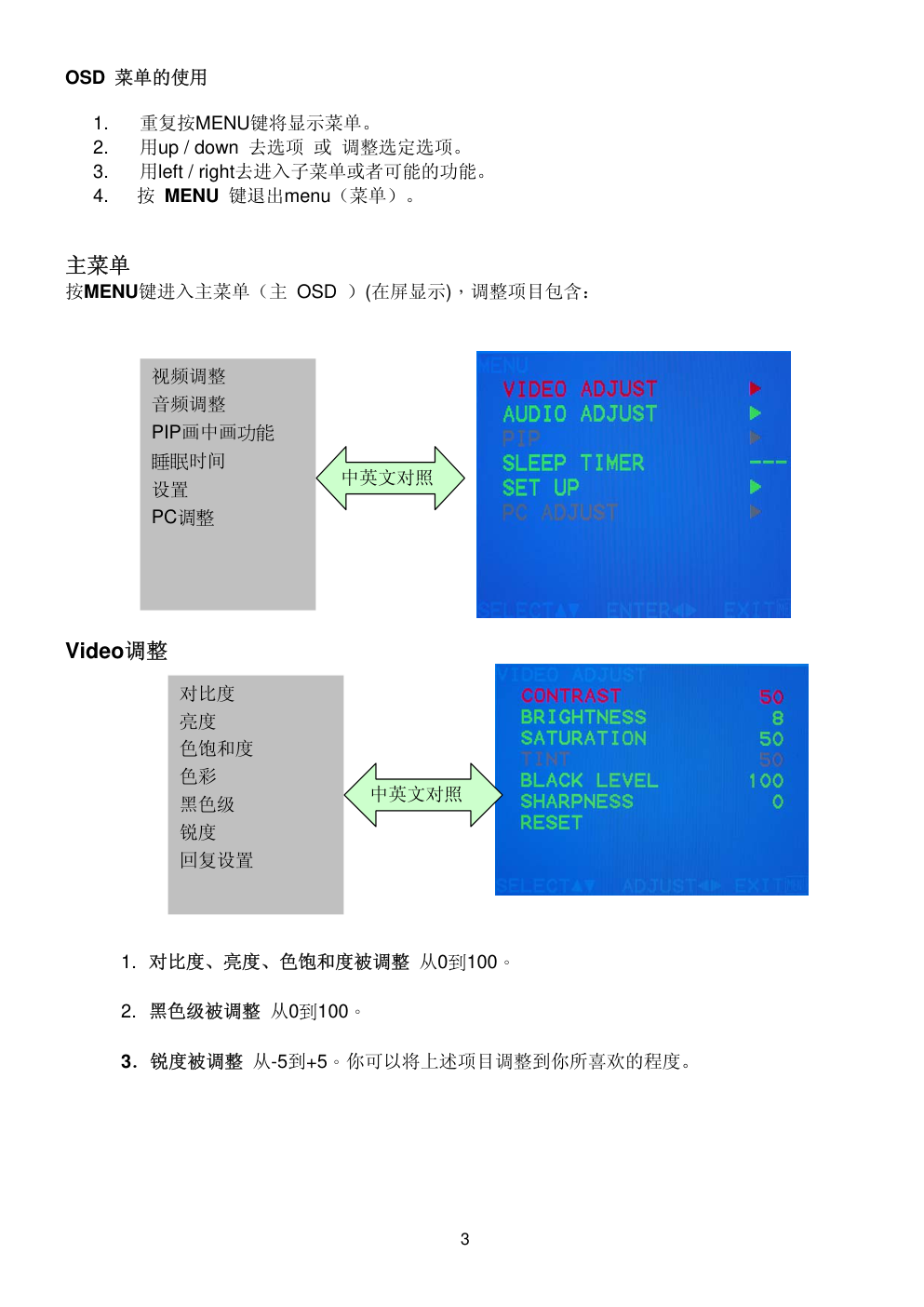

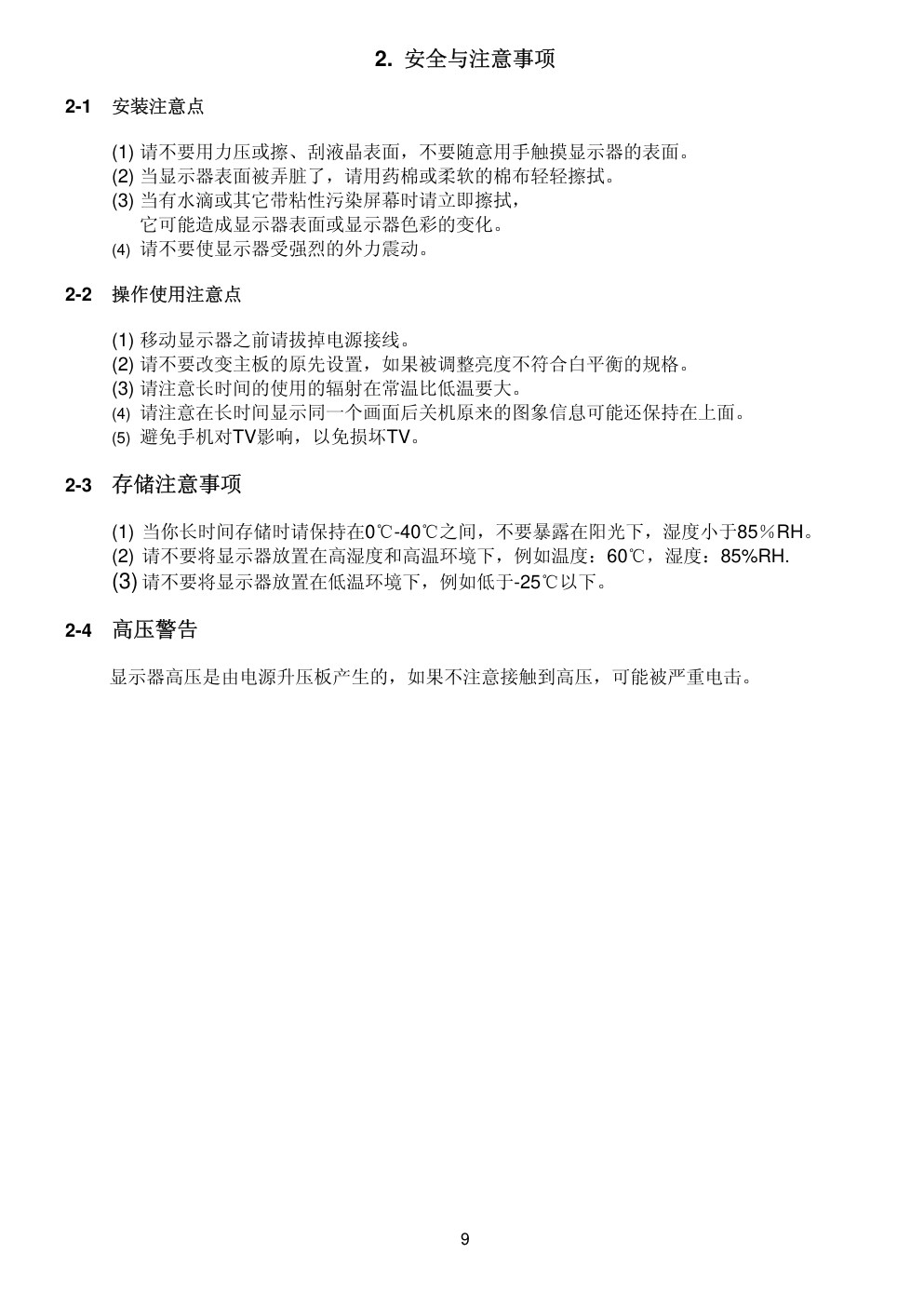

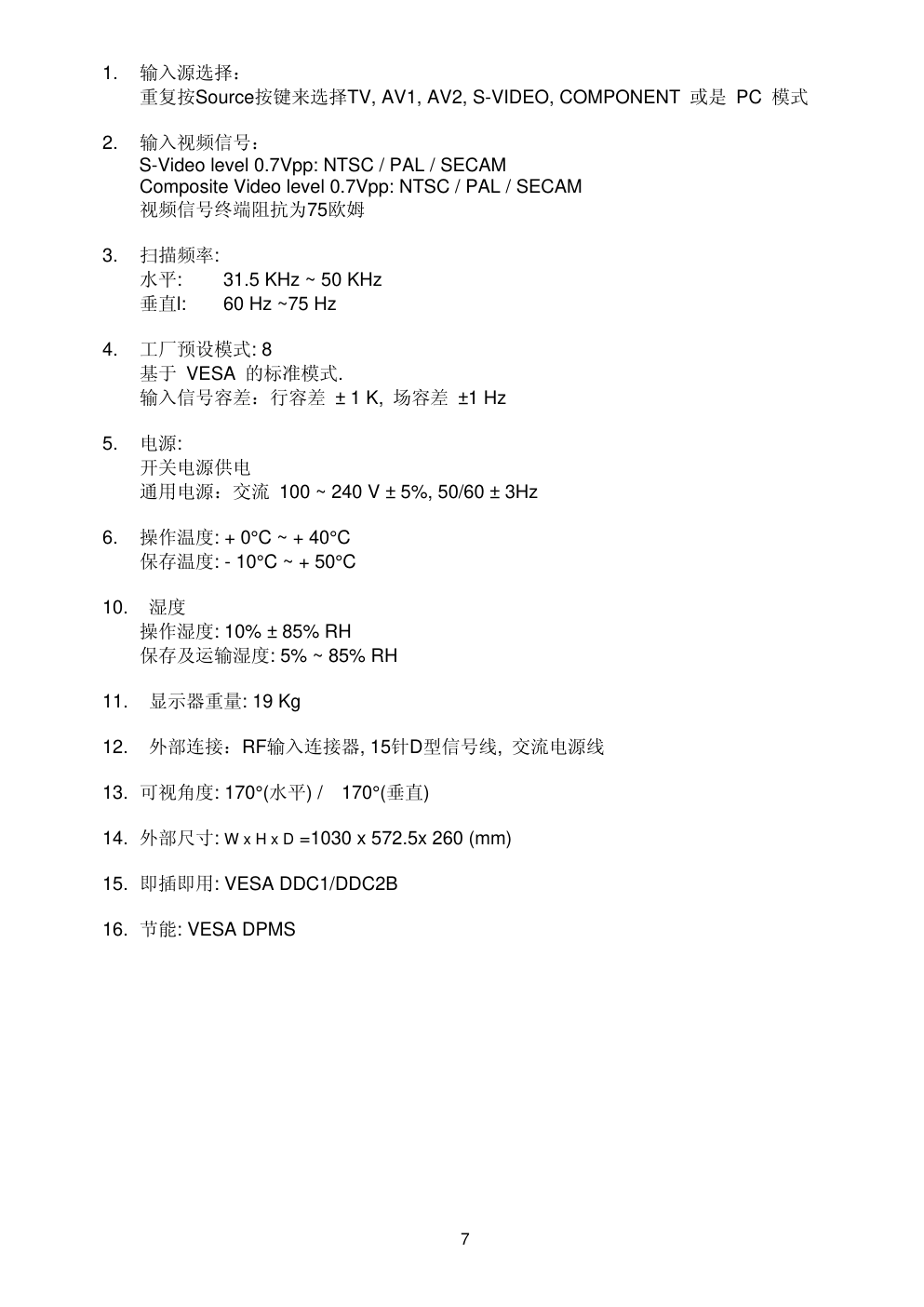

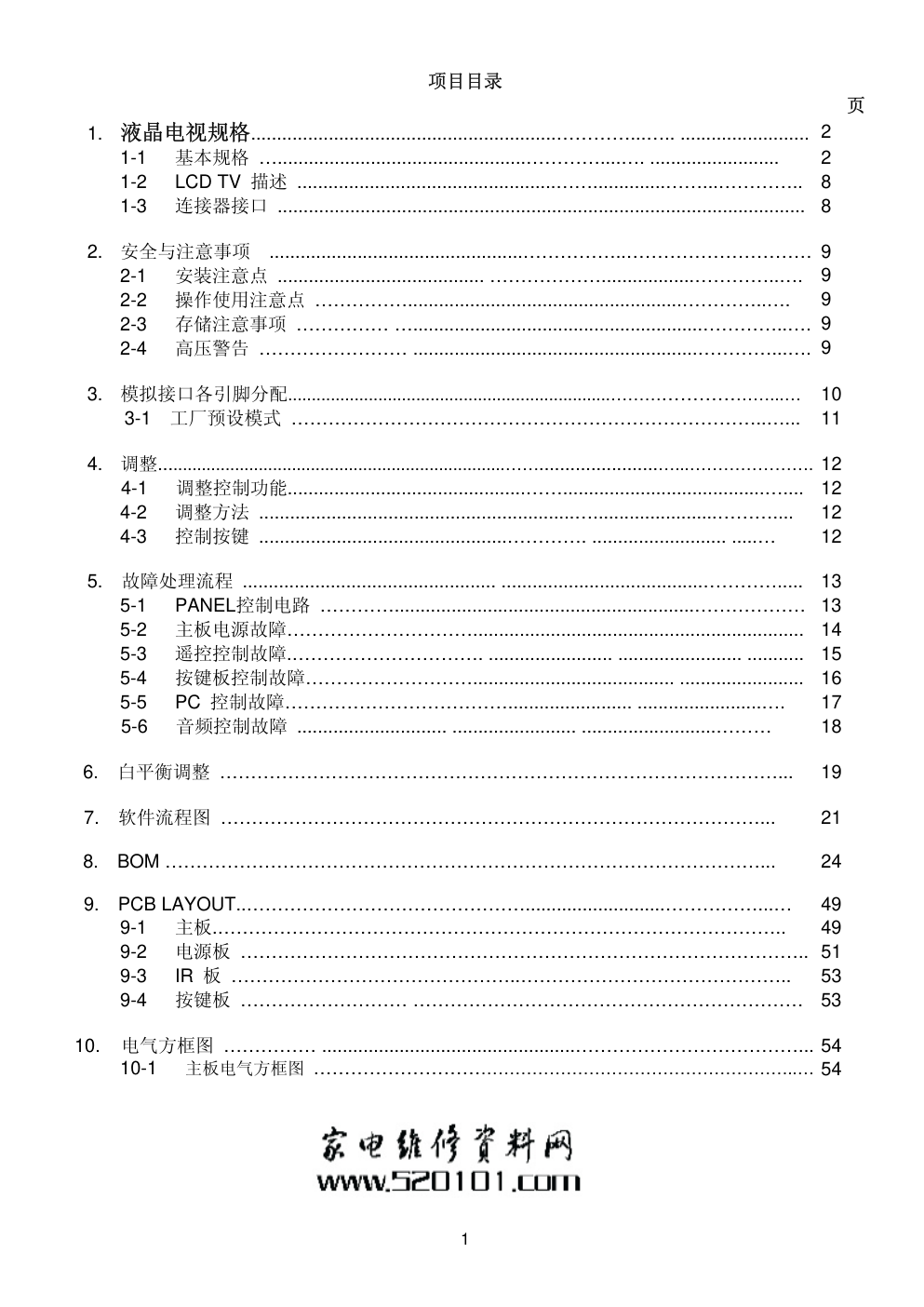

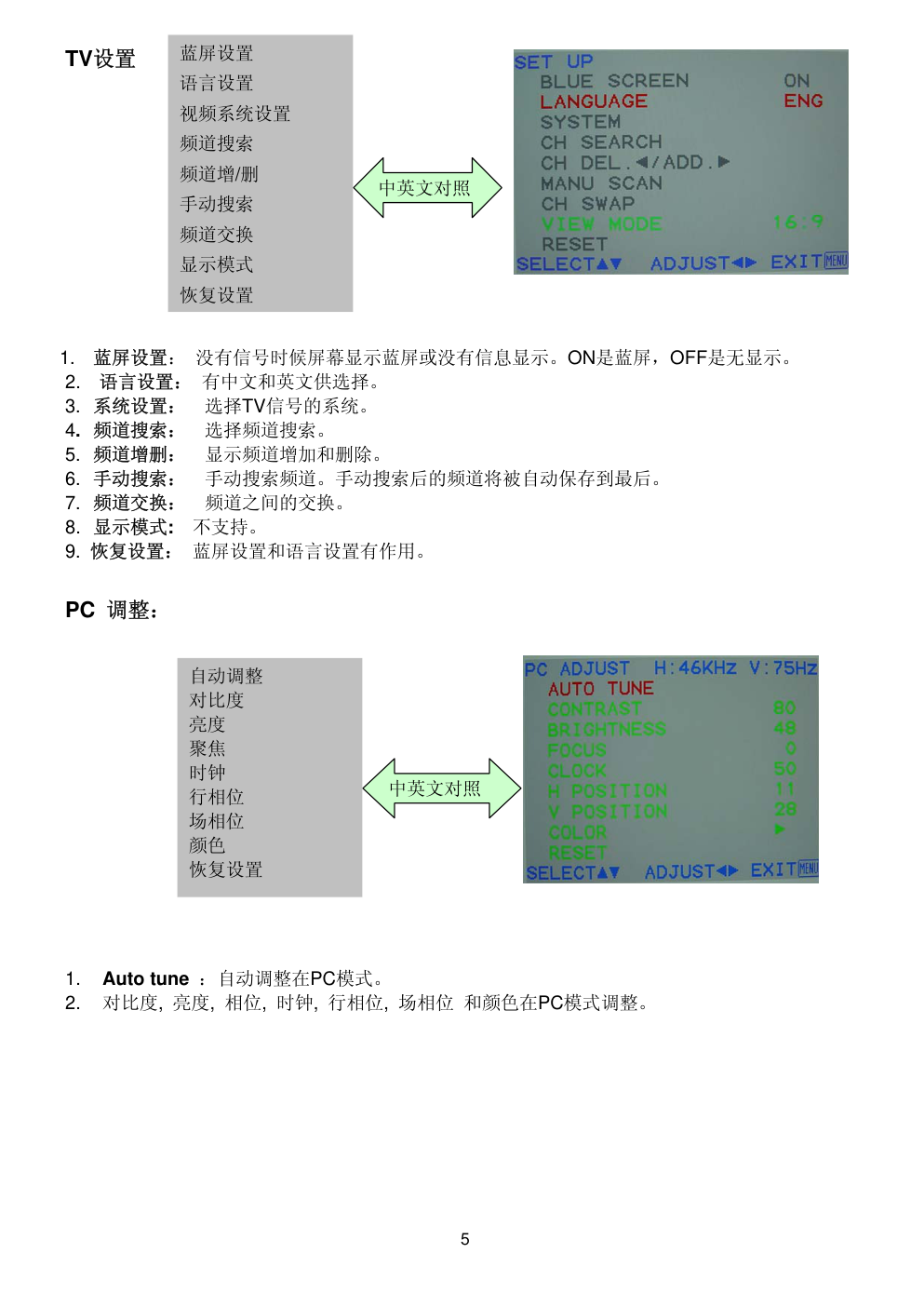

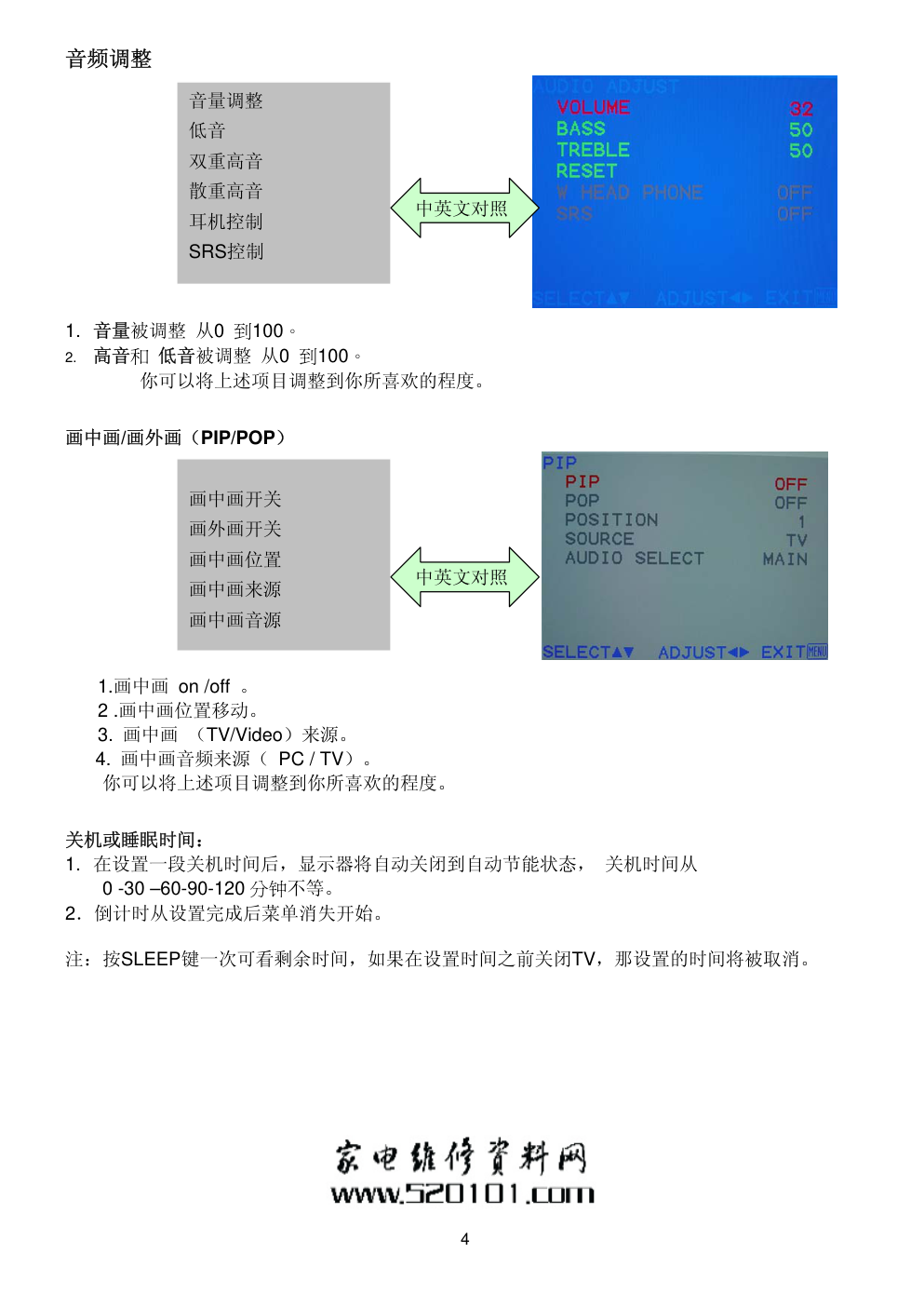

批 准 ： 审 核 ： 编 著 ： 日 期 ： TV3264-2C中文维修手册仅用于维修参考。 1 项目目录 页 1. 液晶电视规格...........................................................…………...….. ......................... 2 1-1 基本规格 …................................................…………....…. ......................... 2 1-2 LCD TV 描述 ..................................................……..............……...………….. 8 1-3 连接器接口 ...................................................................................................... 8 2. 安全与注意事项 .................................................……………..………………………… 9 2-1 安装注意点 ........................................ ………………..................…………..…. 9 2-2 操作使用注意点 …………….....................................................…………..…. 9 2-3 存储注意事项 …………… …........................................................…………..…. 9 2-4 高压警告 …………………… .......................................................…………...…. 9 3. 模拟接口各引脚分配....................................................................………………………...… 10 3-1 工厂预设模式 …………………………………………………………………..…... 11 4. 调整.........................................................................…….......................…...…………………. 12 4-1 调整控制功能..............................................…….......................................….... 12 4-2 调整方法 .............................................................…........................……….... 12 4-3 控制按键 ................................................…………. .......................... .....… 12 5. 故障处理流程 ................................................. .......................................…………..... 13 5-1 PANEL控制电路 …………..........................................................……………… 13 5-2 主板电源故障…………………………................................................................ 14 5-3 遥控控制故障.…………………………. ........................ ........................ ........... 15 5-4 按键板控制故障………………………....................................... ........................ 16 5-5 PC 控制故障………………………………........................ ........................…. 17 5-6 音频控制故障 ............................. ........................ ..........................……… 18 6. 白平衡调整 ………………………………………………………………………………... 19 7. 软件流程图 ……………………………………………………………………………... 21 8. BOM ……………………………………………………………………………………... 24 9. PCB LAYOUT..………………………………………...........................……………...… 49 9-1 主板.……………………………………………………………………………….. 49 9-2 电源板 ……………………………………………………………………………….. 51 9-3 IR 板 ………………………………………..…………………………………….. 53 9-4 按键板 ……………………… ……………………………………………………… 53 10. 电气方框图 …………… .................................................………………………………... 54 10-1 主板电气方框图 ………………………………………………………………………..… 54 2 1. 液晶电视规格 1-1 基本规格 项 目 规 格 可视面积 32” 英寸（对角） (AU) 屏幕高宽比 16:9 分辨率 1366 x768 (WXGA) 可视面积 H x V 697.68mm x 392.26mm 点距 0.51mm x 0.51mm 显示颜色 16.7 million 对比度 800:1 亮度 550cd / m² 可视角度 170° (水平)/ 170° (垂直) 反应时间 12ms 背光灯寿命 60000 小时 LCD Panel 色温 冷/ 热 TV 调谐系统 PAL B/G、D/K、I、NTSC M 声音系统 NICAM、A2、BTSC TV 功能 颜色系统 PAL / SECAM / NTSC AV1 RCA x 1 Audio L/R x 1 RCA x 1 AV2 S-Video x 1 Audio L/R x 1 (Share) Video 输 入 逐行信号 YPbPr x 1 Audio L/R x 1 信号输入 D-Sub 15 pin 即插即用 DDC / 2B 输入频率 H: 31.5K -50KHz V: 60Hz to 75Hz PC输入 推荐使用 1360x768(60HZ) 2个10 W内置喇叭 Audio输 出 Audio 输出 L / R 耳 机 电源 AC100V~240V, 50/60Hz Power 功耗 小于180W Panel 旋转 向前/向后/ 旋转 - 5° / + 20° / ± 35° 环境要求 操作温度 储存温度 操作湿度 + 0° ~ + 40° ， - 25 ° ~ + 60° 10% ~ 85% 外观尺寸 W x H x D 1030 x 572.5 x 260 (mm) 净重 不含附件 13.4 Kg 附件 遥控器, 电池 (x2),电源线, 信号线, 音频线, 用户说明书, 产品保证书 3 OSD 菜单的使用 1. 重复按MENU键将显示菜单。 2. 用up / down 去选项 或 调整选定选项。 3. 用left / right去进入子菜单或者可能的功能。 4. 按 MENU 键退出menu（菜单）。 主菜单 按MENU键进入主菜单（主 OSD ）(在屏显示)，调整项目包含： Video调整 1. 对比度、亮度、色饱和度被调整 从0到100。 2. 黑色级被调整 从0到100。 3．锐度被调整 从-5到+5。你可以将上述项目调整到你所喜欢的程度。 视频调整 音频调整 PIP画中画功能 睡眠时间 设置 PC调整 中英文对照 对比度 亮度 色饱和度 色彩 黑色级 锐度 回复设置 中英文对照 4 音频调整 1. 音量被调整 从0 到100。 2. 高音和 低音被调整 从0 到100。 你可以将上述项目调整到你所喜欢的程度。 画中画/画外画（PIP/POP） 1.画中画 on /off 。 2 .画中画位置移动。 3. 画中画 （TV/Video）来源。 4. 画中画音频来源（ PC / TV）。 你可以将上述项目调整到你所喜欢的程度。 关机或睡眠时间： 1. 在设置一段关机时间后，显示器将自动关闭到自动节能状态， 关机时间从 0 -30 –60-90-120 分钟不等。 2．倒计时从设置完成后菜单消失开始。 注：按SLEEP键一次可看剩余时间，如果在设置时间之前关闭TV，那设置的时间将被取消。 音量调整 低音 双重高音 散重高音 耳机控制 SRS控制 中英文对照 画中画开关 画外画开关 画中画位置 画中画来源 画中画音源 中英文对照 5 TV设置 1. 蓝屏设置： 没有信号时候屏幕显示蓝屏或没有信息显示。ON是蓝屏，OFF是无显示。 2. 语言设置： 有中文和英文供选择。 3. 系统设置： 选择TV信号的系统。 4. 频道搜索： 选择频道搜索。 5. 频道增删： 显示频道增加和删除。 6. 手动搜索： 手动搜索频道。手动搜索后的频道将被自动保存到最后。 7. 频道交换： 频道之间的交换。 8. 显示模式: 不支持。 9. 恢复设置： 蓝屏设置和语言设置有作用。 PC 调整： 1. Auto tune ：自动调整在PC模式。 2. 对比度, 亮度, 相位, 时钟, 行相位, 场相位 和颜色在PC模式调整。 蓝屏设置 语言设置 视频系统设置 频道搜索 频道增/删 手动搜索 频道交换 显示模式 恢复设置 中英文对照 自动调整 对比度 亮度 聚焦 时钟 行相位 场相位 颜色 恢复设置 中英文对照 6 遥控器的介绍 MENU 重复按，显示OSD菜单 SLEEP 控制TV的关机时间 POWER 控制TV的开关 0~9 数字按钮 选择TV的频道 TV/VIDEO 选择信号来源： TV, AV1, AV2, S-VIDEO 或者 COMPONENT VOL + or – 调整声音大小 MUTE 临时设为哑音或是恢复声音 CH ▲ or▼ 选择频道前进和后 退 RECALL 回到前面显示TV频道 NICAM 从 TV RF 输入选择 Mono /Stereo/Sound A /Sound B/Sound AB PC 选择PC的信号源 DISPLAY (1) 使用RF输入时，显示频道 (2) 使用TV FR之外的输入时， 先是输入来源 PIP 选择或取消画中画 WIRELESS Not support. DPF 不支持 WIDE 共包括三种模式：重复按该键来 选择 4:3、16:9和16:9（非线 性） SWAP Not support. 7 1. 输入源选择： 重复按Source按键来选择TV, AV1, AV2, S-VIDEO, COMPONENT 或是 PC 模式 2. 输入视频信号： S-Video level 0.7Vpp: NTSC / PAL / SECAM Composite Video level 0.7Vpp: NTSC / PAL / SECAM 视频信号终端阻抗为75欧姆 3. 扫描频率: 水平: 31.5 KHz ~ 50 KHz 垂直l: 60 Hz ~75 Hz 4. 工厂预设模式: 8 基于 VESA 的标准模式. 输入信号容差：行容差 ± 1 K, 场容差 ±1 Hz 5. 电源: 开关电源供电 通用电源：交流 100 ~ 240 V ± 5%, 50/60 ± 3Hz 6. 操作温度: + 0°C ~ + 40°C 保存温度: - 10°C ~ + 50°C 10. 湿度 操作湿度: 10% ± 85% RH 保存及运输湿度: 5% ~ 85% RH 11. 显示器重量: 19 Kg 12. 外部连接：RF输入连接器, 15针D型信号线, 交流电源线 13. 可视角度: 170°(水平) / 170°(垂直) 14. 外部尺寸: W x H x D =1030 x 572.5x 260 (mm) 15. 即插即用: VESA DDC1/DDC2B 16. 节能: VESA DPMS 8 1-2 LCD TV 描述 The LCD TV 包含主板（内置音频板）、开关电源板（含升压转换板）、遥控接收板、按键 板、DPF 板以及耳机板。主板和电源板含I2C 逻辑控制总线, DDC, LCD panel 的亮度逻辑 控制和通过DC-DC 转换器来提供整个主板和TTL信号给液晶模块去驱动LCD显示电路。 升压板驱动PANEL的16个冷阴极管, 开关电源板提供控制TV和DPMS的LED显示的使能信 号。按键板和遥控器提供OSD控制信号给主板。 1-3 连接器接口 (A) 电源线接口 (B) RF 信号接口 (C) 视频/音频信号接口 (D) PC 15管脚模拟接口 (E) PC 音频接口 (F) S-Video (G) Component (H) 耳机接口 9 2. 安全与注意事项 2-1 安装注意点 (1) 请不要用力压或擦、刮液晶表面，不要随意用手触摸显示器的表面。 (2) 当显示器表面被弄脏了，请用药棉或柔软的棉布轻轻擦拭。 (3) 当有水滴或其它带粘性污染屏幕时请立即擦拭， 它可能造成显示器表面或显示器色彩的变化。 (4) 请不要使显示器受强烈的外力震动。 2-2 操作使用注意点 (1) 移动显示器之前请拔掉电源接线。 (2) 请不要改变主板的原先设置，如果被调整亮度不符合白平衡的规格。 (3) 请注意长时间的使用的辐射在常温比低温要大。 (4) 请注意在长时间显示同一个画面后关机原来的图象信息可能还保持在上面。 (5) 避免手机对TV影响，以免损坏TV。 2-3 存储注意事项 (1) 当你长时间存储时请保持在0℃-40℃之间，不要暴露在阳光下，湿度小于85％RH。 (2) 请不要将显示器放置在高湿度和高温环境下，例如温度：60℃，湿度：85%RH. (3) 请不要将显示器放置在低温环境下，例如低于-25℃以下。 2-4 高压警告 显示器高压是由电源升压板产生的，如果不注意接触到高压，可能被严重电击。 10 3. 模拟接口各引脚分配 以下程序给你安装和使用LCD TV的指示。 1. 放置显示器于适当位置，将电源线接入交流输出插销（注意：三芯电源接地端须可靠接 地）。 2. 连接15针信号接头至信号驱动系统，锁住其上两颗螺丝以可靠接地，信号接头针脚定义 如下： 15 - Pin Color Display Signal Cable 引脚号 功能描述 引脚号 功能描述 1. 红 9. 5V 2. 绿 10. 同步地 3. 蓝 11. 空脚 4. 空脚 12. DDC-串行数据 5. 地 13. 水平同步信号 6. 红地 14. 垂直同步信号 7. 绿地 15. DDC-串行时钟 8. 蓝地 3. S-Video ( Y /C ): TV rear side : 4 pin Mini-DIN female Component Video: TV rear side : RCA female ( Red / Blue / Green ) TV: TV rear side : IEC type female AV1,AV2 : TV rear side : RCA female (Yellow ) Audio: TV rear side : RCA female (Red / White ) PC Input audio: 3.5mm Stereo female Audio Input for AV1,AV2,S-Video, Component Video : RCA female ( Red / White ) Headphone 3.5mm female Audio line Out ( to another speaker ) : RCA female ( Red / White ) 4. 将电源开关打至“ON”位置，开始对显示器供电，同时需要有10秒钟的时间来对PANEL进 行预热。在使用状态下，电源指示灯为绿色。 5. 当有合适的信号输入时，屏幕上将会出现一个图案或是数据，调整亮度和对比度到最合适 的数值，或是按自动调整键来获取最佳质量的显示图像。 6. 本TV显示器（带有PC功能）符合VESA DPMS标准的省电功能，请确保将信号线连接到 PC。 7. 如果你的TV需要维修，请将电源线一起送返。 1 6 11 15 5 10 11 3-1 工厂预设模式: 模拟 RGB 信号模式 同步极性 存在 屏幕模式 分辨率 场频 (Hz) 行频 (kHz) 水平 垂直 水平 垂直 正常模式 (4:3) 全屏模式 (16:9) 720 ×400 70.1 31.5 NEG POS YES YES YES YES 59.9 31.5 NEG NEG YES YES YES YES 72.8 37.9 NEG NEG YES YES YES YES 640 ×480 75.0 37.5 NEG NEG YES YES YES YES 60.0 37.9 POS POS YES YES YES YES 72.2 48.1 POS POS YES YES YES YES 800 x 600 75.0 46.87 POS POS YES YES YES YES 1024x768 60.0 48.363 NEG NEG YES YES YES YES 12 4. 调整 4-1 调整控制功能 可调整项目如下: 4-1.1 电源开/关 4-1.2 PC 自动调整（包括亮度、对比度、时钟以及聚焦调整） 图像的水平、垂直位置，色温 4-1.3 PIP 画中画位置选择、视频来源选择、音频选择 4-1.4 TV 频道上调/下调、频道搜索、高音/低音调整 蓝屏/语言/系统/频道交换/手动搜索/频道增删 视频模式/重设 4-1.5 Video 亮度和对比度调整、饱和度调整 色彩、锐度和黑色级调整，重设 4-2 调整方法 按MENU键以显示或退出OSD菜单, Up / Down 键以选择功能项目，+ / - 键来完成调整。 4-3 控制按键 Power Key： 打开或关闭TV MENU Key：显示或退出OSD菜单 Down / Up Key：用于完成功能项目或是频道的选择 - / + Key：确定功能项目的选择和调整 Source Key：选择输入信号 Source Key Volume - / + Key MENU Key Down/Up Key Power 13 5. 故障处理流程 5-1. Panel 控制电路 无画 更换 panel 或是连接 panel 的 FPC 更换 Q701, Q700 检查 U800的以下引 脚：31,2,4,15 检查 X300 (12M) X300(32.768k) 检查1.8V, 2.5V, 3.3V 供 电电压 检查相关电路 更换 U800 正常 OK OK OK 不是 5V 没有信号 没有信号 NG 检查L800是否为5V；检查 CN800第 9,10,12,13,15,16,18, 19,20,22,23引脚的信号 检查 Q703, Q700 的 相关电路 14 5-2. 主板电源电路 无电 Check J101Pin3,4 (12V), Pin 5,6 (5V) Pin1 2(20V) 检查电源板电路 Check U701/U702 input (5V), U706 input (12V) Check Q701, Q702, Q703 and PWR_ON control relative circuit Q704 D1 (20v) U701 Pin2 (3.3V) U702 Pin2 (3.3V) OK OK NG NG Q701 D1 (5v) 15 5-3 遥控故障 遥控器不能正常工作 遥控接收板J1的1、4引脚为 5V？接收到信号时，第3脚 的电压是否会变化 更换D600或遥控接收板 检查主板的5V供电相关电路 以及FB3的信号 检查电源相关电路 更换主板与遥控接收板的连 接线 OK OK NG NG 16 5-4. 按键板控制故障 按键无作用 CN101第6脚为3.3V，按键 时第7脚电压会变化 检查按键板和主板的连接 线 检查U403及其相关电路 更换按键板 NG NG OK 17 5-5. PC 控制故障 无画 检查U501输出电路以 及panel控制电路 检测 U300 晶振 X300 为12MHZ 检查 CN800, FPC 线 以及 panel 更换 X300 检测 1.8V, 2.5V, 3.3V 的供电电压 检查相关电路 检测 CN500 1,2,3 引脚 的R,G,B信号以及13,14 引脚的HS,VS信号 检查相关电路 更换 U501 NG NG NG NG OK OK OK OK OK 18 5-6. 音频控制故障 无音 检测 CN802, CN803 以 及 L809, L811,L812, L814 更换喇叭 检查 U802, U804 输出的 相关电路以及 24V 的供 电电压 Check CN802 Pin3-4 and Pin1-2 are short when no ear-phone plug 更换耳机板 检测 TUPFJA2 输出相关 回路中的U6 检测从高频头15脚 到U6的相关电路 检查 U6 和 U1 的相 关电路 检查 U1、U2 的输入 信号。 OK OK NG NG NG NG NG 19 6. 白平衡调整 进行白平衡调整之前，大约需要有30分钟的时间来对机器进行预热。 进行白平衡调整之前，请先对Chroma-7120进行设置，MEM. Channel 1 设为 9300 色，MEM. channel 2 设为 6500 色，MEM. channel 3 为 9300 色 (9300色的参数为 x = 283 ± 20, y = 297 ± 20, Y = 350 ± 7 cd/m2 ; 6500色的参数为 x = 313 ± 20, y = 329 ± 20, Y = 350± 7 cd/m2) Color Temp. 9300 6500 9300 X 0.283 0.313 0.283 Y 0.297 0.329 0.297 Y 420±7 420±7 450±7 你可以参照Chroma-7120 使用手册来设置MEM.channel或是简单地使用“ SC”键和“ NEXT”来更改 X,y,Y的值，使用“ID”键来更改文本描述； 整个白平衡调整的操作过程如下： I.˙依次按数字键 100 � 9 � 9 � 9 进入工厂模式，再按一下Menu键 就会出现OSD菜单，同时其 右上角会有个字母F。 ˙在工厂模式中选择MORE功能键来进入增益调整 1. ADC 调整t: AL � Auto level 调整. RG, GG, BG � R, G, B Gain 调整. RB, GB, BB � R, G, B Bias 调整 2. SCALER 调整: CO, BR � 亮度和对比度调整 RG, GG, BG � R, G, B Gain 调整 RB, GB, BB � R, G, B Bias 调整 S9, S6, ST , SH � Save 9300, 6500, 9300 color temperature. R9, R6, RT , RH� Recall 9300, 6500, 9300 color temperature. BI � Setup Burn-in mode ON / OFF . ISP �Set ISP ON/OFF . PP � Set PIP ON/OFF . WH � Set Wireless Headphone ON/OFF . SR � Set SRS ON/OFF. CC � Set Close Caption ON/OFF. VC � Set V Chip ON/OFF. EX � Exit MORE function to factory mode menu. II. 偏移量调整（低亮度） : 1. 按 “ AUTO” 键 2. 在OSD界面中将对比度的值设置为51，color (user )R,G,B设为50 3. 在OSD界面中设置亮度，直到chroma 7120 的测量值达到 Y>390 cd/m2 III. 增益调整: A. 调整 9300色温: 1. 将对比度设为45，调整亮度至chroma-7120 为 Y>390 cd/m2 2. 按“MODE”键使chroma-7120进入RGB-模式 3. 选择 MEM.channel 为 Channel 01 4. chroma-7120 上的液晶显示屏将显示 x = 283 ± 20, y = 297 ± 20, Y = 420 ± 7 cd/m2 5. 调整用户模式的色温: 在OSD界面上选择RED，直至chroma 7120 显示屏上显示 R=100 20 6. 调整用户模式的色温: 在OSD界面上选择GREEN，直至chroma 7120 显示屏上显示 G=100 7. 调整用户模式的色温: 在OSD界面上选择BLUE，直至chroma 7120 显示屏上显示 B=100 8. 重复以上5、6、7步骤，直至chroma-7120 RGB的值达到容差为100±2 9. 按“MODE”键使chroma-7120进入xyY模式 10. 在OSD界面下保存以上调整结果。 B. 6500 色温调整: 1. 将对比度设为45，调整亮度至chroma-7120 为 Y>390 cd/m2 2. 按“MODE”键使chroma-7120进入RGB-模式 3. 选择 MEM.channel 为 Channel 02 4. chroma-7120 上的液晶显示屏将显示 x = 313 ± 20, y = 329 ± 20, Y = 420 ± 7 cd/m2 5. 调整用户模式的色温: 在OSD界面上选择RED，直至chroma 7120 显示屏上显示 R=100 6. 调整用户模式的色温: 在OSD界面上选择GREEN，直至chroma 7120 显示屏上显示 G=100 7. 调整用户模式的色温: 在OSD界面上选择BLUE，直至chroma 7120 显示屏上显示 B=100 8. 重复以上5、6、7步骤，直至chroma-7120 RGB的值达到容差为100±2 9. 按“MODE”键使chroma-7120进入xyY模式 10. 在OSD界面下保存以上调整结果。 C. 9300 色温调整 : 1. 将对比度设为45，调整亮度至chroma-7120 为 Y>390 cd/m2 2. 按“MODE”键使chroma-7120进入RGB-模式 3. 选择 MEM.channel 为 Channel 03 4. chroma-7120 上的液晶显示屏将显示 x = 283 ± 20, y = 297 ± 20, Y = 420 ± 7 cd/m2 5. 调整用户模式的色温: 在OSD界面上选择RED，直至chroma 7120 显示屏上显示 R=100 6. 调整用户模式的色温: 在OSD界面上选择GREEN，直至chroma 7120 显示屏上显示 G=100 7. 调整用户模式的色温: 在OSD界面上选择BLUE，直至chroma 7120 显示屏上显示 B=100 8. 重复以上5、6、7步骤，直至chroma-7120 RGB的值达到容差为100±2 9. 按“MODE”键使chroma-7120进入xyY模式 10. 在OSD界面下保存以上调整结果。 按 POWER 键来退出工厂模式(在用户模式下，OSD菜单是位于屏幕的中间) 21 7. 软件流程图 22 23 更多资料请浏览：中国奥邦电子维修网－更多资料更多下载 www.chinaabe.com/bbs 点击进入网站
