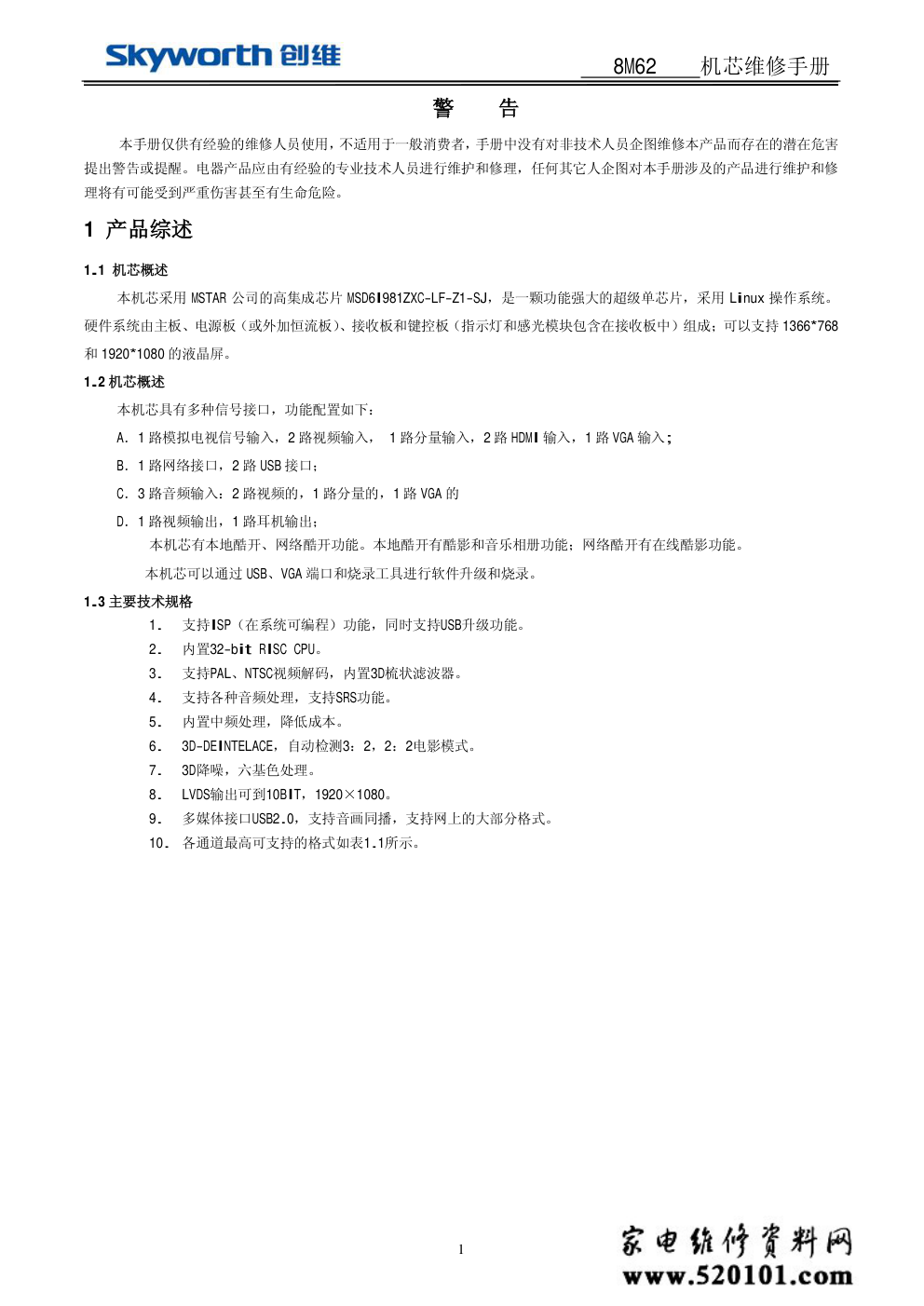

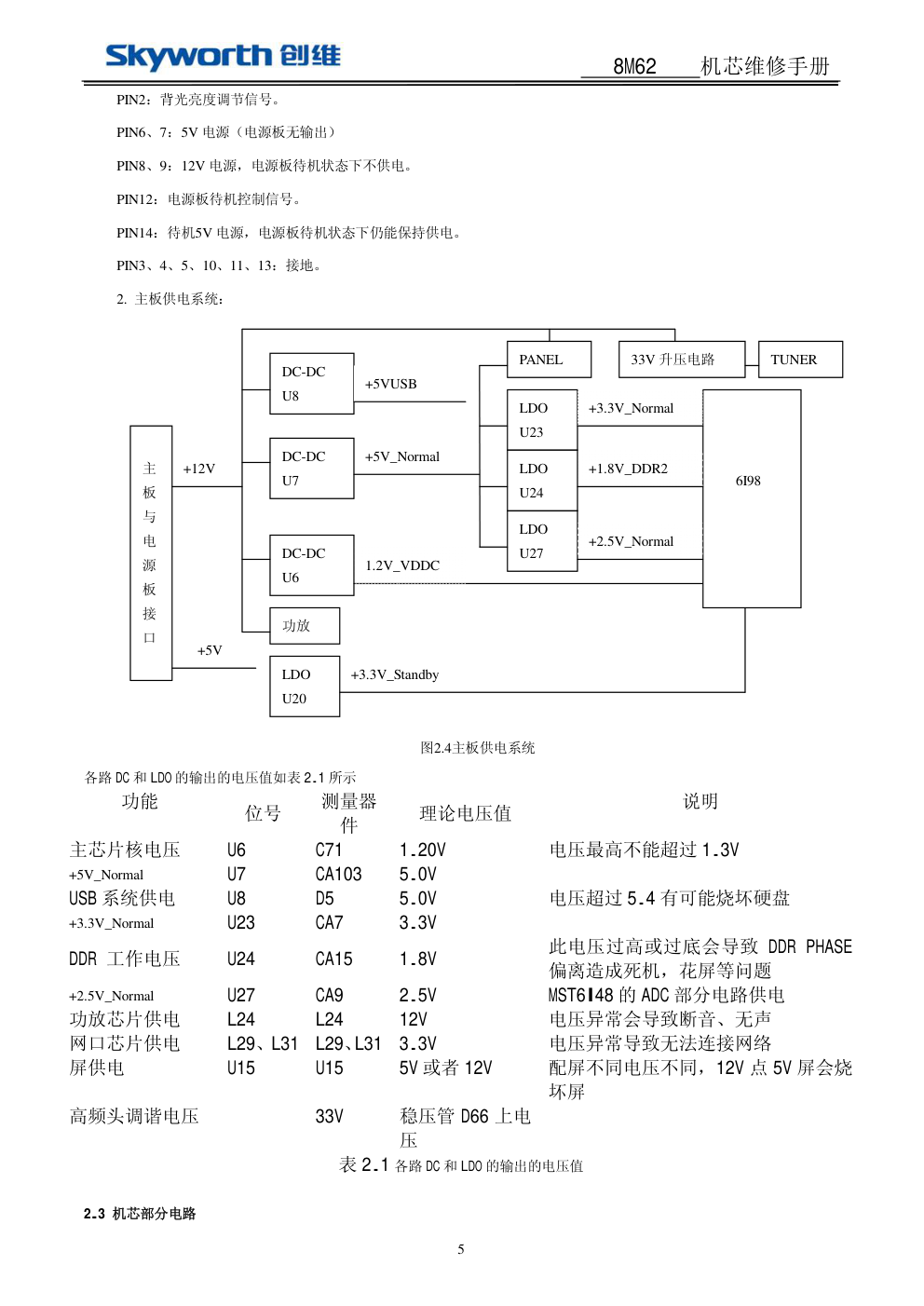

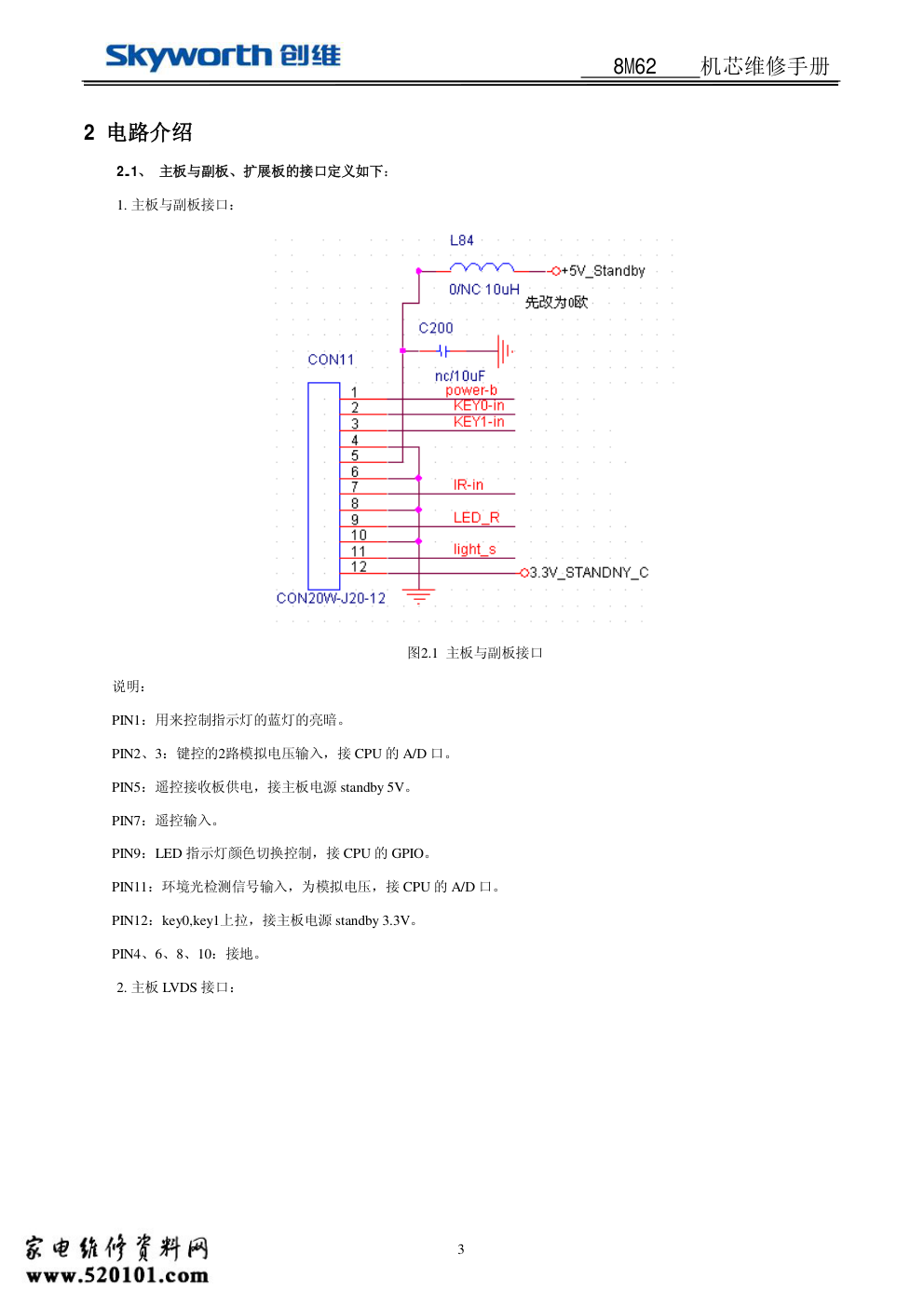

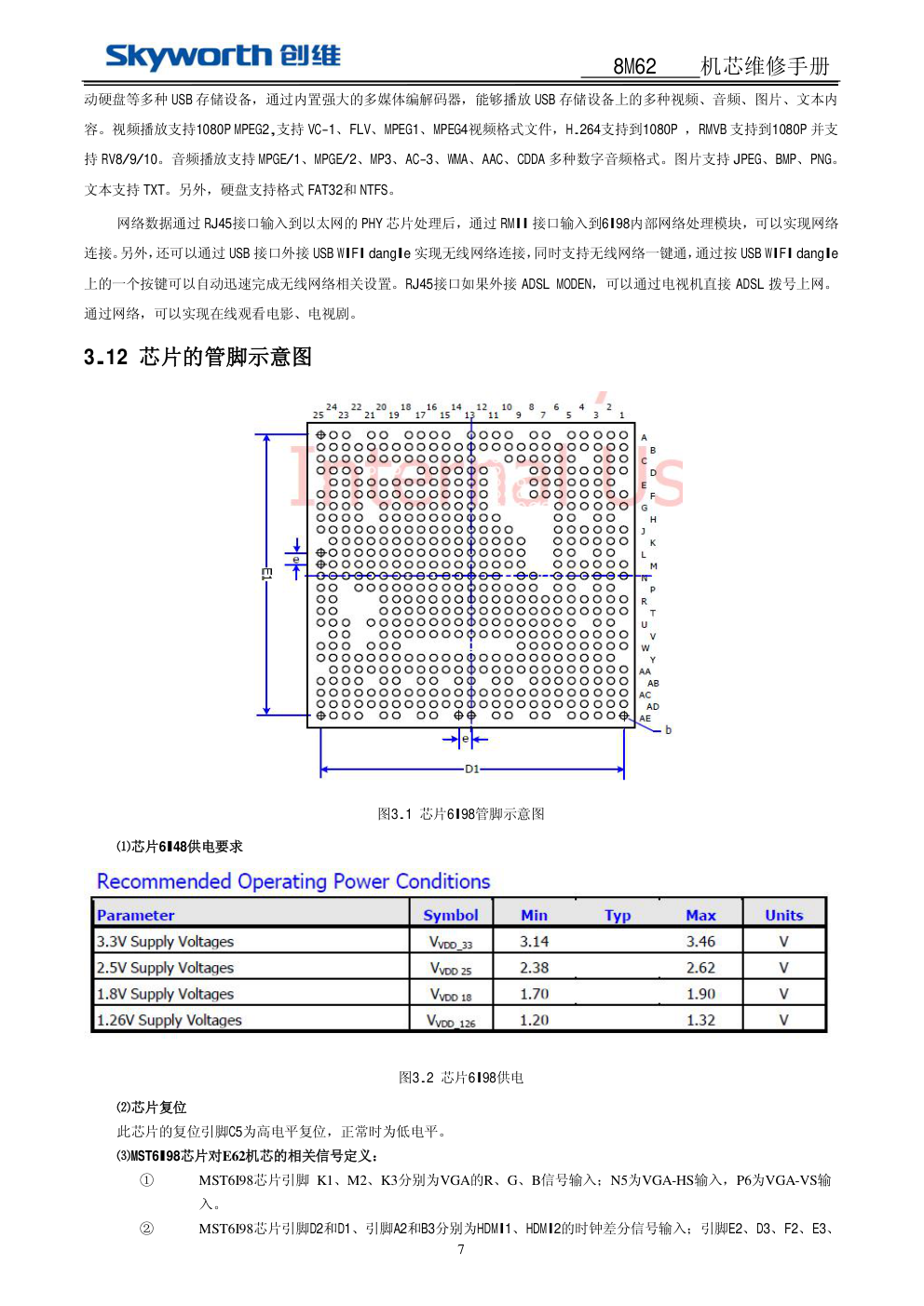

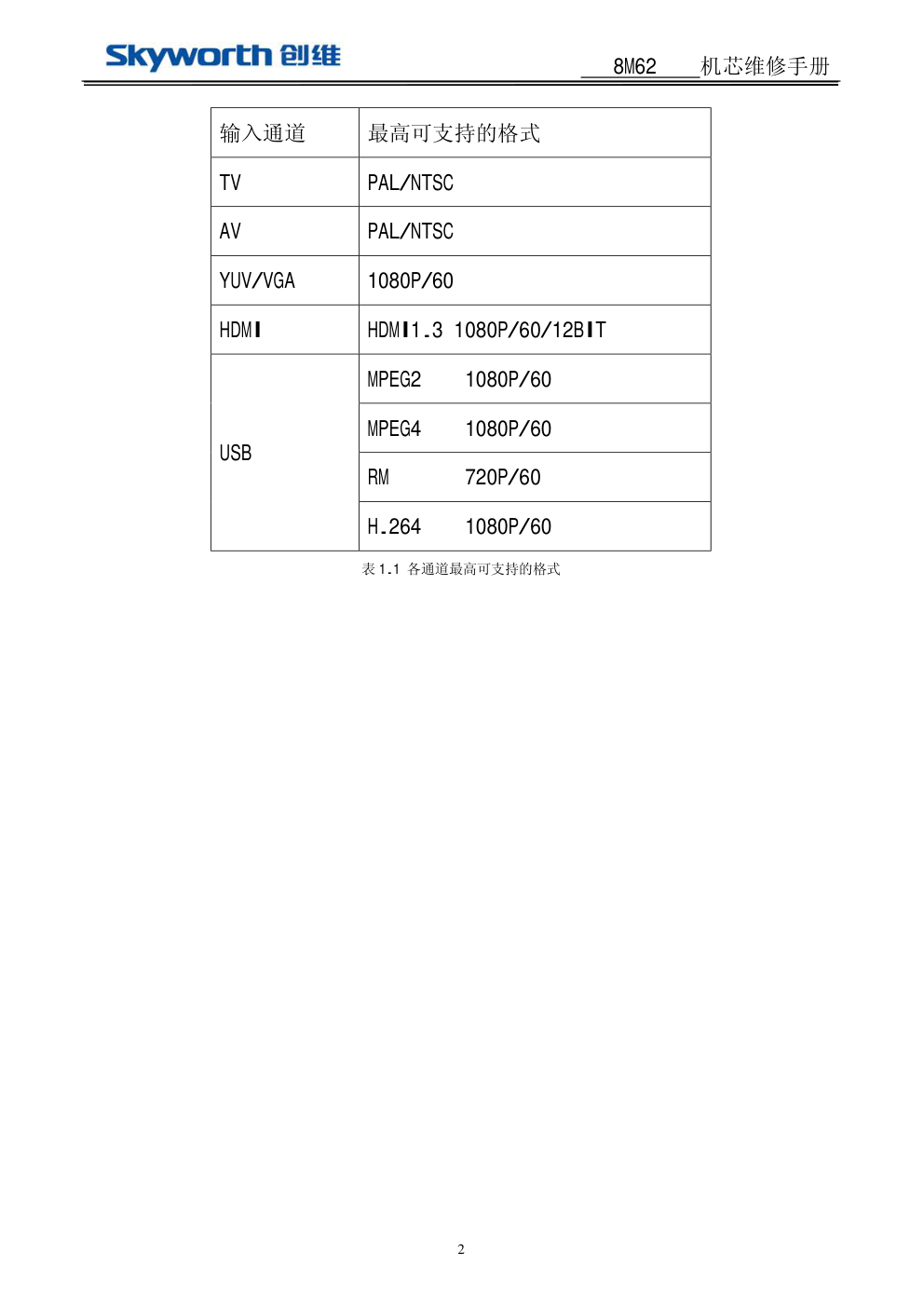

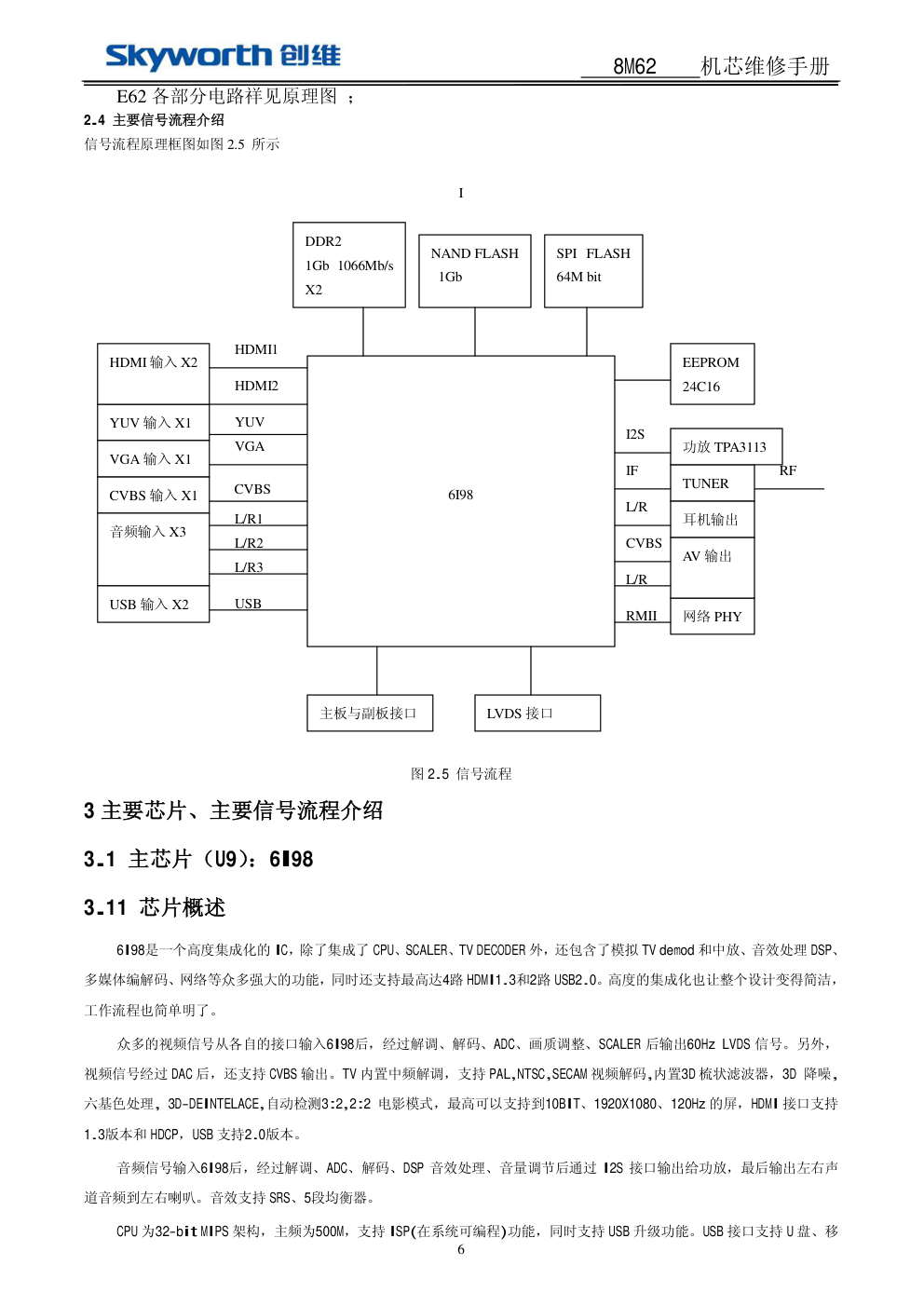

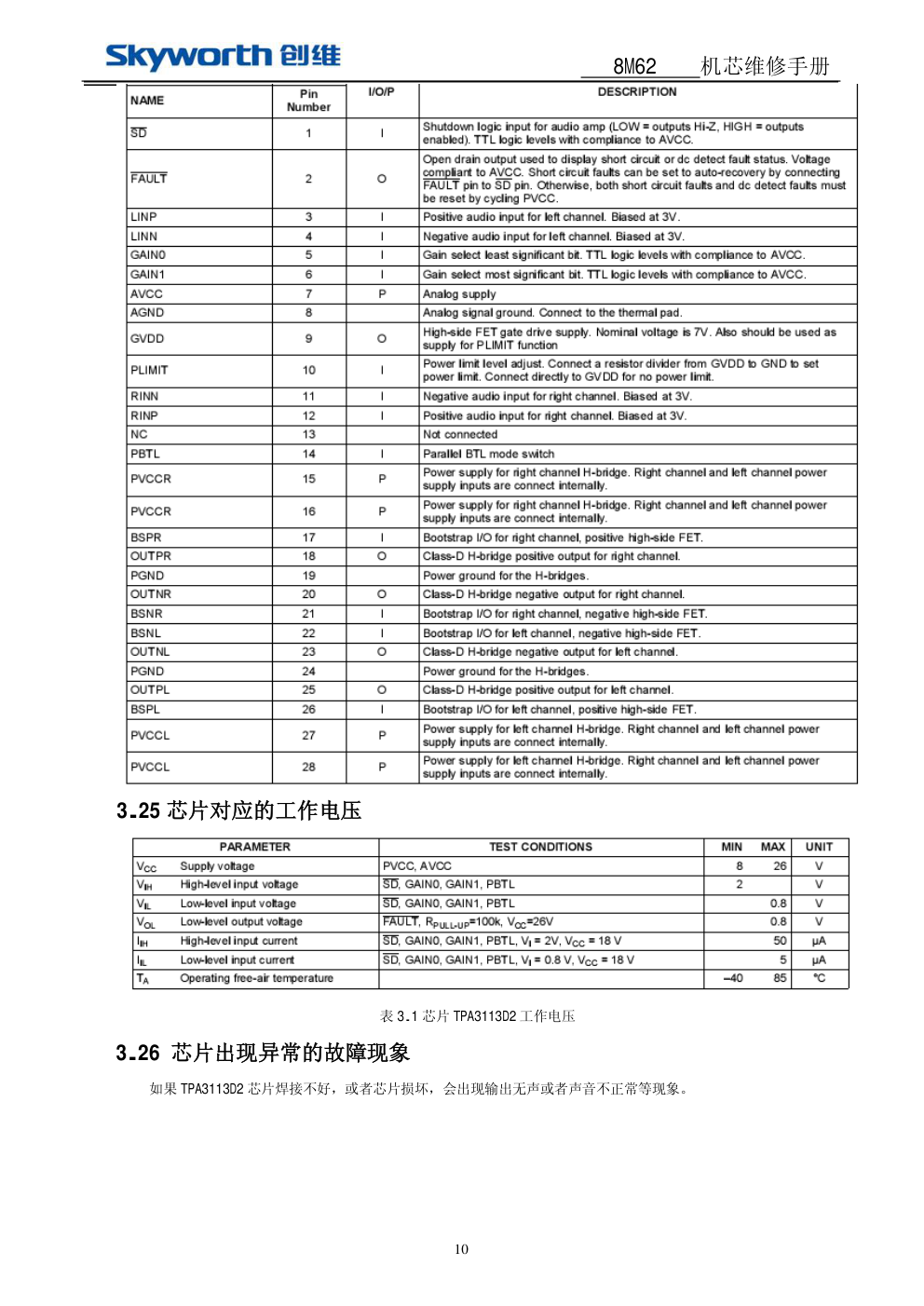

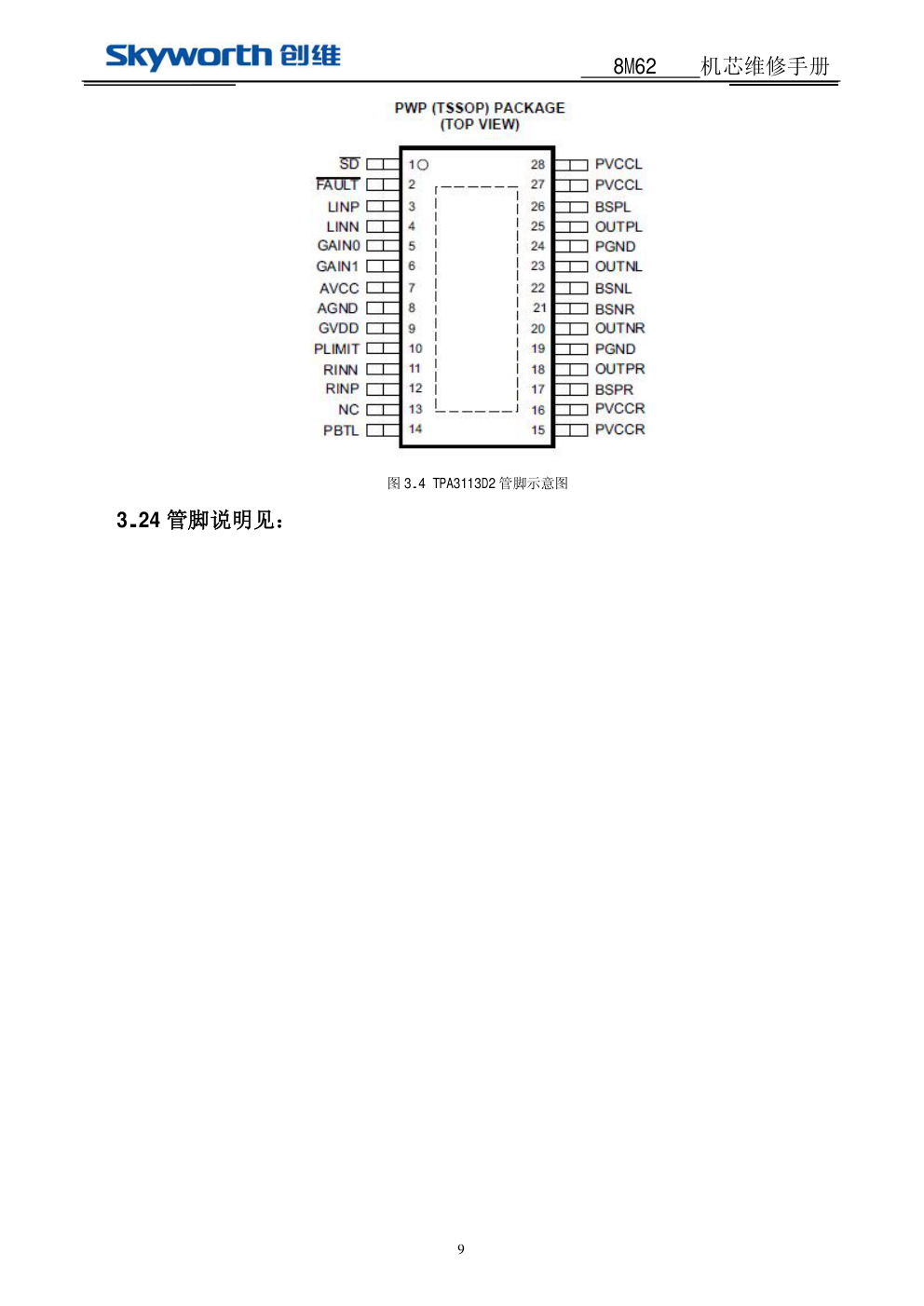

8M62 机芯维修手册 1 警 告 本手册仅供有经验的维修人员使用，不适用于一般消费者，手册中没有对非技术人员企图维修本产品而存在的潜在危害 提出警告或提醒。电器产品应由有经验的专业技术人员进行维护和修理，任何其它人企图对本手册涉及的产品进行维护和修 理将有可能受到严重伤害甚至有生命危险。 1 产品综述 1.1 机芯概述 本机芯采用 MSTAR 公司的高集成芯片 MSD6I981ZXC-LF-Z1-SJ，是一颗功能强大的超级单芯片，采用 Linux 操作系统。 硬件系统由主板、电源板（或外加恒流板）、接收板和键控板（指示灯和感光模块包含在接收板中）组成；可以支持 1366*768 和 1920*1080 的液晶屏。 1.2 机芯概述 本机芯具有多种信号接口，功能配置如下： A．1 路模拟电视信号输入，2 路视频输入， 1 路分量输入，2 路 HDMI 输入，1 路 VGA 输入; B．1 路网络接口，2 路 USB 接口； C．3 路音频输入：2 路视频的，1 路分量的，1 路 VGA 的 D．1 路视频输出，1 路耳机输出； 本机芯有本地酷开、网络酷开功能。本地酷开有酷影和音乐相册功能；网络酷开有在线酷影功能。 本机芯可以通过 USB、VGA 端口和烧录工具进行软件升级和烧录。 1.3 主要技术规格 1. 支持ISP（在系统可编程）功能，同时支持USB升级功能。 2. 内置32-bit RISC CPU。 3. 支持PAL、NTSC视频解码，内置3D梳状滤波器。 4. 支持各种音频处理，支持SRS功能。 5. 内置中频处理，降低成本。 6. 3D-DEINTELACE，自动检测3：2，2：2电影模式。 7. 3D降噪，六基色处理。 8. LVDS输出可到10BIT，1920×1080。 9. 多媒体接口USB2.0，支持音画同播，支持网上的大部分格式。 10. 各通道最高可支持的格式如表1.1所示。 8M62 机芯维修手册 2 输入通道 最高可支持的格式 TV PAL/NTSC AV PAL/NTSC YUV/VGA 1080P/60 HDMI HDMI1.3 1080P/60/12BIT USB MPEG2 1080P/60 MPEG4 1080P/60 RM 720P/60 H.264 1080P/60 表 1.1 各通道最高可支持的格式 8M62 机芯维修手册 3 2 电路介绍 2.1、 主板与副板、扩展板的接口定义如下： 1. 主板与副板接口： 图2.1 主板与副板接口 说明： PIN1：用来控制指示灯的蓝灯的亮暗。 PIN2、3：键控的2路模拟电压输入，接 CPU 的 A/D 口。 PIN5：遥控接收板供电，接主板电源 standby 5V。 PIN7：遥控输入。 PIN9：LED 指示灯颜色切换控制，接 CPU 的 GPIO。 PIN11：环境光检测信号输入，为模拟电压，接 CPU 的 A/D 口。 PIN12：key0,key1上拉，接主板电源 standby 3.3V。 PIN4、6、8、10：接地。 2. 主板 LVDS 接口： 8M62 机芯维修手册 4 图2.2主板 LVDS 接口 说明： PIN1~4：PANEL 供电，根据不同屏选择接主板12V 或者5V 电源。 PIN9~20：A 组 LVDS 信号。 PIN23：接 CPU 的 GPIO 口，用来控制 LG 屏的 local dimming 功能的开和关。 PIN24：屏 TI 模式、8bit/10bit 选择信号。 （26E62RN 需接高，R410为4.7K,NC R409；24E62RN 需接低 NC R410和 R409；） PIN25：PWM 信号输出，接主板 CPU 背光控制 PWM 脚。 PIN26：屏输出 DCR 背光控制信号。 PIN29~40：B 组 LVDS 信号。 PIN5~8、21、22、27、28：接地。 2.2、主板与电源板接口和供电系统： 1. 主板与电源板接口： 图2.3主板与电源板接口 说明： PIN1：背光开关控制信号。 8M62 机芯维修手册 5 PIN2：背光亮度调节信号。 PIN6、7：5V 电源（电源板无输出） PIN8、9：12V 电源，电源板待机状态下不供电。 PIN12：电源板待机控制信号。 PIN14：待机5V 电源，电源板待机状态下仍能保持供电。 PIN3、4、5、10、11、13：接地。 2. 主板供电系统： 图2.4主板供电系统 各路 DC 和 LDO 的输出的电压值如表 2.1 所示 功能 位号 测量器 件 理论电压值 说明 主芯片核电压 U6 C71 1.20V 电压最高不能超过 1.3V +5V_Normal U7 CA103 5.0V USB 系统供电 U8 D5 5.0V 电压超过 5.4 有可能烧坏硬盘 +3.3V_Normal U23 CA7 3.3V DDR 工作电压 U24 CA15 1.8V 此电压过高或过底会导致 DDR PHASE 偏离造成死机，花屏等问题 +2.5V_Normal U27 CA9 2.5V MST6I48 的 ADC 部分电路供电 功放芯片供电 L24 L24 12V 电压异常会导致断音、无声 网口芯片供电 L29、L31 L29、L31 3.3V 电压异常导致无法连接网络 屏供电 U15 U15 5V 或者 12V 配屏不同电压不同，12V 点 5V 屏会烧 坏屏 高频头调谐电压 33V 稳压管 D66 上电 压 表 2.1 各路 DC 和 LDO 的输出的电压值 2.3 机芯部分电路 主 板 与 电 源 板 接 口 DC-DC U6 +12V DC-DC U7 +5V_Normal DC-DC U8 1.2V_VDDC +5VUSB 6I98 LDO U23 +3.3V_Normal LDO U24 +1.8V_DDR2 LDO U27 +2.5V_Normal 33V 升压电路 TUNER PANEL 功放 LDO U20 +3.3V_Standby +5V 8M62 机芯维修手册 6 E62 各部分电路祥见原理图 ； 2.4 主要信号流程介绍 信号流程原理框图如图 2.5 所示 I 图 2.5 信号流程 3 主要芯片、主要信号流程介绍 3.1 主芯片（U9）：6I98 3.11 芯片概述 6I98是一个高度集成化的 IC，除了集成了 CPU、SCALER、TV DECODER 外，还包含了模拟 TV demod 和中放、音效处理 DSP、 多媒体编解码、网络等众多强大的功能，同时还支持最高达4路 HDMI1.3和2路 USB2.0。高度的集成化也让整个设计变得简洁， 工作流程也简单明了。 众多的视频信号从各自的接口输入6I98后，经过解调、解码、ADC、画质调整、SCALER 后输出60Hz LVDS 信号。另外， 视频信号经过 DAC 后，还支持 CVBS 输出。TV 内置中频解调，支持 PAL,NTSC,SECAM 视频解码,内置3D 梳状滤波器，3D 降噪, 六基色处理, 3D-DEINTELACE,自动检测3:2,2:2 电影模式，最高可以支持到10BIT、1920X1080、120Hz 的屏，HDMI 接口支持 1.3版本和 HDCP，USB 支持2.0版本。 音频信号输入6I98后，经过解调、ADC、解码、DSP 音效处理、音量调节后通过 I2S 接口输出给功放，最后输出左右声 道音频到左右喇叭。音效支持 SRS、5段均衡器。 CPU 为32-bit MIPS 架构，主频为500M，支持 ISP(在系统可编程)功能，同时支持 USB 升级功能。USB 接口支持 U 盘、移 6I98 YUV 输入 X1 VGA 输入 X1 CVBS 输入 X1 音频输入 X3 USB 输入 X2 HDMI 输入 X2 HDMI1 HDMI2 主板与副板接口 LVDS 接口 网络 PHY AV 输出 TUNER 功放 TPA3113 DDR2 1Gb 1066Mb/s X2 SPI FLASH 64M bit NAND FLASH 1Gb EEPROM 24C16 USB L/R3 L/R2 L/R1 VGA YUV RMII L/R CVBS IF RF I2S 耳机输出 L/R CVBS 8M62 机芯维修手册 7 动硬盘等多种 USB 存储设备，通过内置强大的多媒体编解码器，能够播放 USB 存储设备上的多种视频、音频、图片、文本内 容。视频播放支持1080P MPEG2,支持 VC-1、FLV、MPEG1、MPEG4视频格式文件，H.264支持到1080P ，RMVB 支持到1080P 并支 持 RV8/9/10。音频播放支持 MPGE/1、MPGE/2、MP3、AC-3、WMA、AAC、CDDA 多种数字音频格式。图片支持 JPEG、BMP、PNG。 文本支持 TXT。另外，硬盘支持格式 FAT32和 NTFS。 网络数据通过 RJ45接口输入到以太网的 PHY 芯片处理后，通过 RMII 接口输入到6I98内部网络处理模块，可以实现网络 连接。另外，还可以通过 USB 接口外接 USB WIFI dangle 实现无线网络连接，同时支持无线网络一键通，通过按 USB WIFI dangle 上的一个按键可以自动迅速完成无线网络相关设置。RJ45接口如果外接 ADSL MODEN，可以通过电视机直接 ADSL 拨号上网。 通过网络，可以实现在线观看电影、电视剧。 3.12 芯片的管脚示意图 图3.1 芯片6I98管脚示意图 ⑴芯片6I48供电要求 图3.2 芯片6I98供电 ⑵芯片复位 此芯片的复位引脚C5为高电平复位，正常时为低电平。 ⑶MST6I98芯片对E62机芯的相关信号定义： ① MST6I98芯片引脚 K1、M2、K3分别为VGA的R、G、B信号输入；N5为VGA-HS输入，P6为VGA-VS输 入。 ② MST6I98芯片引脚D2和D1、引脚A2和B3分别为HDMI1、HDMI2的时钟差分信号输入；引脚E2、D3、F2、E3、 8M62 机芯维修手册 8 F3、F1为HDMI1的差分信号输入，引脚B2、A1、C2、B1、C3、C1为HDMI2的差分信号输入。 ③ MST6I98芯片引脚V2为AV2视频信号输入。 ④ MST6I98芯片引脚AD3、AE3为SIF音频输入。 ⑤ MST6I98芯片引脚U5、U6为VGA伴音输入；引脚R4、T6为AV1、Y1PB1PR1伴音输入； ⑷I 2C 总线控制引脚 MST6I98芯片引脚AA22、Y22分别为SCL、SDA,系统采用这一路IIC做控制。 3.2 功放 IC（U4）：TPA3113D2 3.21 芯片概述 功放 IC 采用 TI 公司的功放 TPA3113D2，该 TPA3113D2 是一个 6 瓦（每通道）高效的，D 类驱动桥驱动立体扬声器的音 频功率放大器，能够驱动低至 4 欧姆的立体扬声器。87%的高效率，在播放音乐时大大降低了对散热片的需求。本芯片只能实 现双声道输出。 3.22 芯片内部框图 TPA3113D2芯片内部框图如图3.4所示。 图 3.3 TPA3113D2 内部框架示意图 3.23 管脚示意如图 3.5 所示， 8M62 机芯维修手册 9 图 3.4 TPA3113D2 管脚示意图 3.24 管脚说明见： 8M62 机芯维修手册 10 3.25 芯片对应的工作电压 表 3.1 芯片 TPA3113D2 工作电压 3.26 芯片出现异常的故障现象 如果 TPA3113D2 芯片焊接不好，或者芯片损坏，会出现输出无声或者声音不正常等现象。 8M62 机芯维修手册 11 3.3 网口芯片（U2）：IP101A 3.31 芯片概述 IP101ALF 提供两个 10/100Mbps 快速以太网地址，支持全/半双工模式，端口基于 IEEE 802.3/802.3u，支持 MDI/MDIX 功能，用户可以能通过 MII 和 RMII 接口与外部 PHY 或以太网交换芯片构建 VOIP 网关。 3.32 芯片内部框图 芯片内部框图如图 所示： 图 3.5 芯片 IP101A 内部框图 3.33 芯片管脚示意图 8M62 机芯维修手册 12 图3.6 芯片IP101A管脚示意图 3.34 芯片重要管脚功能及对应工作电压 芯片管脚功能见 IP101A 3.35 芯片出现异常的故障现象 IP101ALF芯片出现异常时网络不能正常访问。 3.4 NAND FLASH芯片（U54）：K9F1G08U0C-PCB0 3.4.1 芯片概述 K9F1G08U0C-PCB0芯片为128M×8Bit 的NAND Flash，支持2.7V～3.6V的电压输入，存储单元阵列为（128M+4M）× 8bit，数据寄存器为（2K+64）×8bit，芯片正常采用3.3V供电。 3.4.2 芯片内部框图 芯片内部框图如图3.7所示。 8M62 机芯维修手册 13 图3.7 芯片内部框图 3.4.3 芯片管脚图 芯片管脚图如图3.8所示 图3.8 芯片管脚图 3.4.4 芯片重要管脚功能及对应工作电压 芯片管脚图和电压范围分别如图3.9和图3.10所示 8M62 机芯维修手册 14 图3.9芯片管脚图 图3.10 芯片K9F1G08U0C-PCB0 工作电压示意图 3.4.5 芯片出现异常的故障现象 芯片出现故障时机器工作出现异常，比如NAND FLASH 物理损害，或NAND FLASH中的程序数据被破坏，都会导致机 器无法正常运行，出现通道无信号、黑屏等现象。 3.5 SPI FLASH芯片（U44）：EN25F16-100HIP 3.51 芯片概述 型号为EN25F16-100HIP的芯片是EON公司生产的串行FLASH，容量为16Mbit，供电电压范围为2.7V-3.6V，串行输入输出， 有软/硬件的写保护功能。 3.52 芯片内部框图 EN25F16-100HIP芯片的内部框图如图3.11 所示 8M62 机芯维修手册 15 图3.11 EN25F16-100HIP的内部框图 3.53 芯片管脚示意图 EN25F16-100HIP芯片的管脚示意图3.12 图3.12 EN25F16-100HIP芯片的管脚 EN25F16-100HIP芯片的管脚功能示意图3.13 图3.13 EN25F16-100HIP芯片的管脚功示意图 其中SI/SIO0为数据输入管脚，包括写入指令，数据，地址信息等；SO/SIO1为数据输出管脚，主要是从设备中读 出数据；SCLK为时钟控制管脚，主要是为数据的输出、输入提供时间选择，WP为写保护控制脚，当接地时，写保护。 3.54 芯片出现异常的故障现象 当MX25L6405DMI-12G虚焊或损坏时，会出现程序烧录不正常等现象。 3．6 DDR芯片（U12、U13）：W971GG6JB-18 3.61 芯片概述 8M62 机芯维修手册 16 E70机芯采用的是WINBOND公司型号为W971GG6JB-18，容量为1G bits的DDR2 SDRAM（Double Data Rate SDRAM的缩写，双倍速率同步动态随机存储器），系统开机后，主IC MST6I98先将主程序装载到DDR2 SDRAM 中， 然后才开始主程序的运行。 3.62 芯片内部框架 芯片内部框架如图3.14所示： 图3.14 芯片W971GG6JB-18内部框架图 3.63 芯片管脚图 芯片管脚图如图3.15 所示 8M62 机芯维修手册 17 图3.15芯片W971GG6JB-18管脚示意图 3.64 芯片重要引脚功能及对应工作电压 芯片引脚功能如表3.2 所示 表3.2 芯片W971GG6JB-18管脚功能表 工作电压为1.8V，如图3.16所示，具体请参考原理图 图3.16芯片W971GG6JB-18工作电压 3.65 芯片出现异常的故障现象 8M62 机芯维修手册 18 如果主IC与DDR2 SDRAM之间的匹配电阻虚焊，或者DDR引脚虚焊，芯片出现故障时，则会出现系统启动不了的 现象，表现为无信号输出；而且从打印信息中可以获得提示：正常状态下的打印信息如图 所示 如果DDR出现异常的话，则会出现BIST0-Fail的提示信息。 3.7 高频调谐器（U22）： 3.71 高频头概述 E62采用旭光公司生产的高频调谐器是HFT-8F/115CW。本振频率是38MHz。 3.72 高频头的结构示意图 高频头的结构示意图分别如图317所示 图3.17 HFT-8F/115CW 结构示意图 3.72 高频头管脚图 高频头管脚如图3.18所示： 8M62 机芯维修手册 19 图3.18 高频头管脚示意图 高频头工作电压说明如图3.19所示： 图3.19 高频头工作电压 4.0 机芯所使用的DC/DC芯片[ U6、U7(26E62RN)、U8 ]：EUP3482DIR1 4.01 芯片概述 E62机芯的DC/DC芯片采用的是EUTECH公司的EUP3482DIR1，完成12V转5V和12V转1.26V，最高可输出2A的电流， 输入电压范围为4. 5V～30V，输出电压范围为0.923V～12V。 4.02 芯片内部框图 EUP3482DIR1芯片内部框图如图3.20所示： 图3.20 芯片EUP3482DIR1内部框图 4.03 芯片管脚图 EUP3482DIR1芯片管脚图如图3.21所示 8M62 机芯维修手册 20 图3.21 芯片EUP3482DIR1管脚示意图 4.04 芯片重要引脚功能及对应工作电压 EUP3482DIR1芯片引脚功能描述如图3.22所示 图3.22 芯片EUP3482DIR1管脚功能说明 其中，第一引脚BS为电位拉高脚位；在BS与SW之间加一10nF的电容；第二引脚IN为输入电压供应脚位；第三引脚SW 为开关输出脚位；第四引脚GND为地电平；第五引脚FB为反馈输入端；第六引脚COMP为控制电路补偿脚位；第七引脚EN 为IC使能输入端，当为高电平时IC正常工作，当为低电平时IC关断不工作；第八引脚SS为软启动脚，当悬空时，IC不能软启 动，当通过电容连接到地时IC可以软启动。 4.05 芯片出现异常的故障现象 芯片出现异常或者焊接不好时会出现无电压输出或输出电压异常等现象 8M62 机芯维修手册 21 5.0 机芯所使用的DC/DC芯片U7(24E62RN) ：MP1484EN-LF-Z 5.01 芯片概述 8M62-24E62RN的U7芯片采用的是MPS公司的MP1484EN-LF-Z，完成12V转5V，最高可输出3A的电流，输入电压 范围为4. 75V～18V，输出电压范围为0.925V～20V。 5.02 芯片内部框图 MP1484EN-LF-Z芯片内部框图如图3.23所示： 图3.23 芯片MP1484EN-LF-Z内部框图 5.03 芯片管脚图 EUP3482DIR1芯片管脚图如图3.24所示 图3.24 芯片MP1484EN-LF-Z管脚示意图 8M62 机芯维修手册 22 5.04 芯片重要引脚功能及对应工作电压 MP1484EN-LF-Z芯片引脚功能描述如图3.25所示 图3.25 芯片MP1484EN-LF-Z管脚功能说明 其中，第一引脚BS为电位拉高脚位；在BS与SW之间加一10nF的电容；第二引脚IN为输入电压供应脚位；第三引脚SW 为开关输出脚位；第四引脚GND为地电平；第五引脚FB为反馈输入端；第六引脚COMP为控制电路补偿脚位；第七引脚EN 为IC使能输入端，当为高电平时IC正常工作，当为低电平时IC关断不工作；第八引脚SS为软启动脚，当悬空时，IC不能软启 动，当通过电容连接到地时IC可以软启动。 5.05 芯片出现异常的故障现象 芯片出现异常或者焊接不好时会出现无电压输出或输出电压异常等现象 6 调试说明 E62机芯的调试说明见E62调试说明。 7 维修说明 7.1 常见故障分析与注意事项 维修前先检查整个不良板有没有虚焊现象，有没有坏的器件，有没有烧坏器件，然后根据不同的现象进行相应的维修。 1、屏幕显示异常的情况，如果有相应的串口通讯工具和软件的话，可以通过串口的输出信息来判断软件是否正常运行， 并参照图 7-1 的流程进行判断和维修： 8M62 机芯维修手册 23 图 7-1 屏显示异常的维修流程 2、电视伴音异常的判断和维修流程，参考图 7-2 的流程进行判断和维修： 图 7-2 系统声音异常的判断和维修流程 3、通过路由器无线上网无法正常连接： 如果电视通过路由器链接无法实现上网功能的时候，一般需要检查一下路由器中无线连接的设置，可以参考图 7-3 8M62 机芯维修手册 24 路由器的无线网络的设置中的相关设置，尤其是图中画红线的位置： 图 7-3 路由器的无线网络的设置 4、系统上电后发现只出现开机 LOGO 或者是屏亮的现象： 出现这种现象，在更换 U44 和 U54 的程序后该现象还是没有消失，则需要通过打印信息做进一步的判断。如图 7-3 是 BGA 焊接正常时的打印信息，系统上电后，会返回前 5 行的打印信息，如果正常的话，会显示下图所示信息，则可认 为 BGA 焊接正常，否则就是 BGA 异常。其中：BIST0、BIST1 分别对应着 PCB 板上的元器件 U12、U13。 图 7-3 BGA 焊接正常时的打印信息 5、在工厂菜单做了些操作后，会引起系统不停的重新启动的故障 这个现象是软件的一个小 bug，在工厂菜单的“电视模式”中用遥控器的左、右方向键操作的时候会进入到 DTV 这个通道，而这个通道现在是没有的，所以会导致 EEPROM 的数据出错，引起系统不停重新启动但是进步了系统。因此旧版的 软件在进工厂菜单后不要轻易做该操作，新的软件已经更新了该 bug。 升级软件下载地址：(升级软件由 puss 提供) 创维屏 http://www.kuaipan.cn/file/id_122965734023234685.htm LG 屏 http://www.kuaipan.cn/file/id_122965734023234684.htm 升级程序(创维) ) http://www.kuaipan.cn/file/id_122965734023234683.htm
