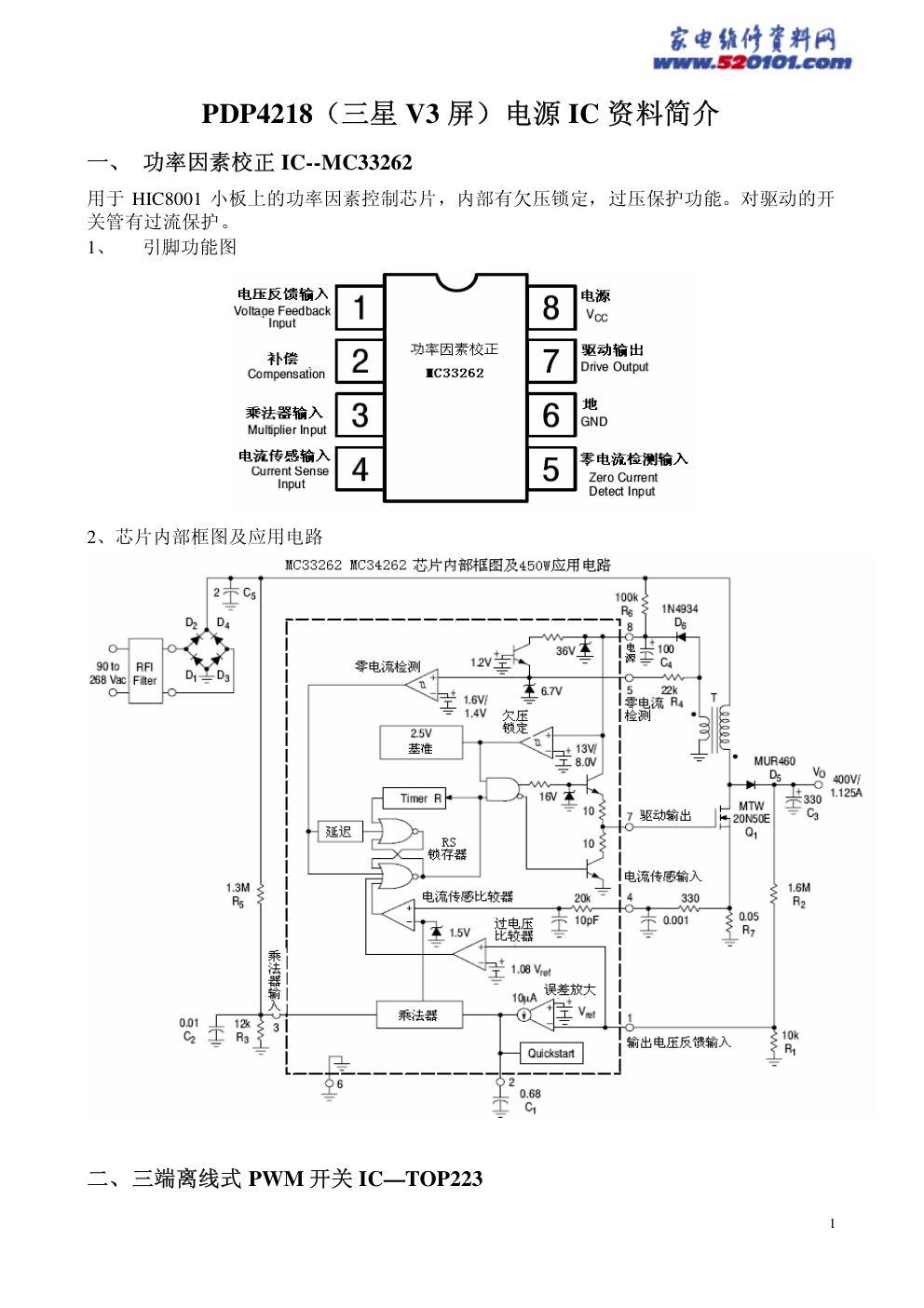

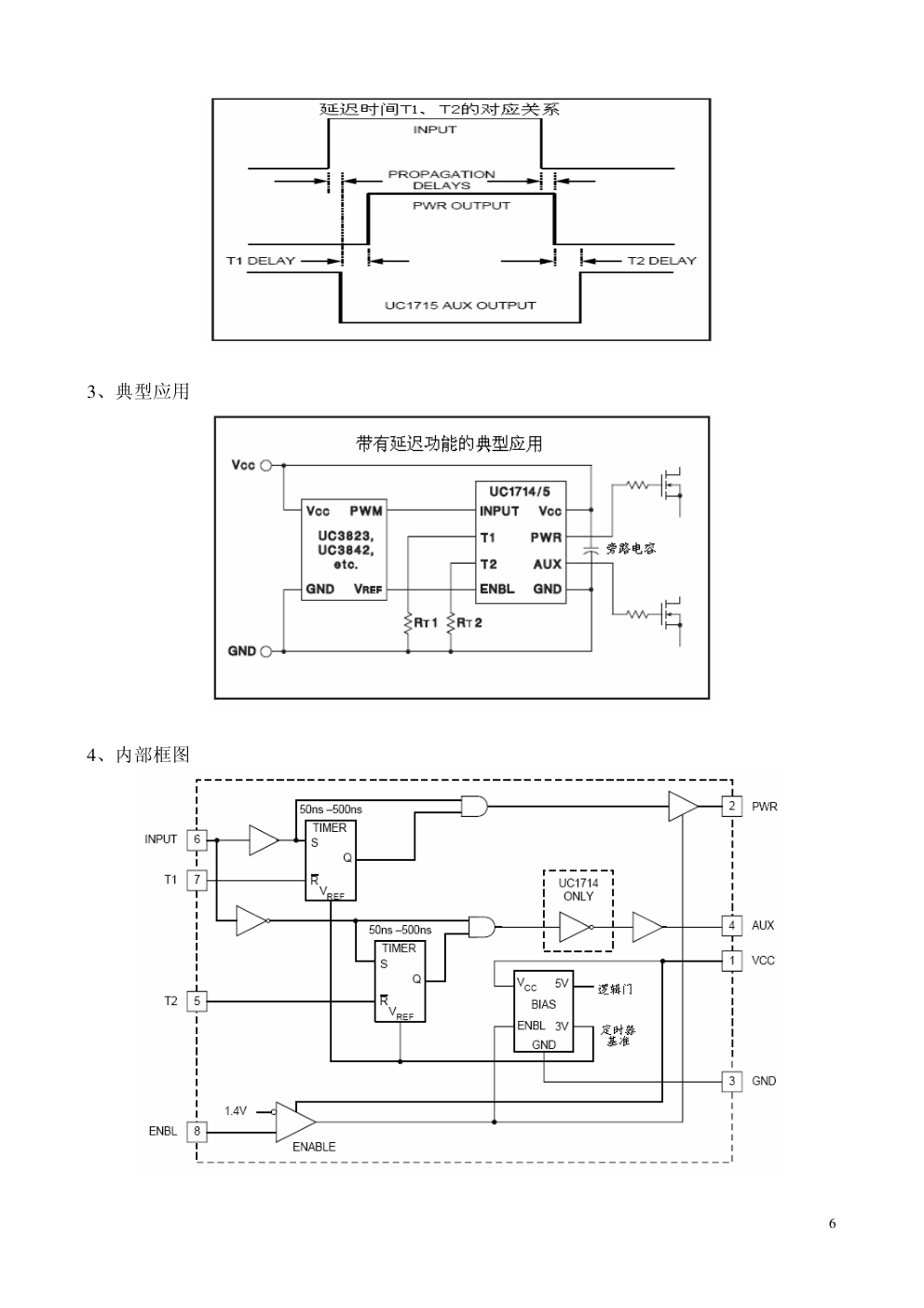

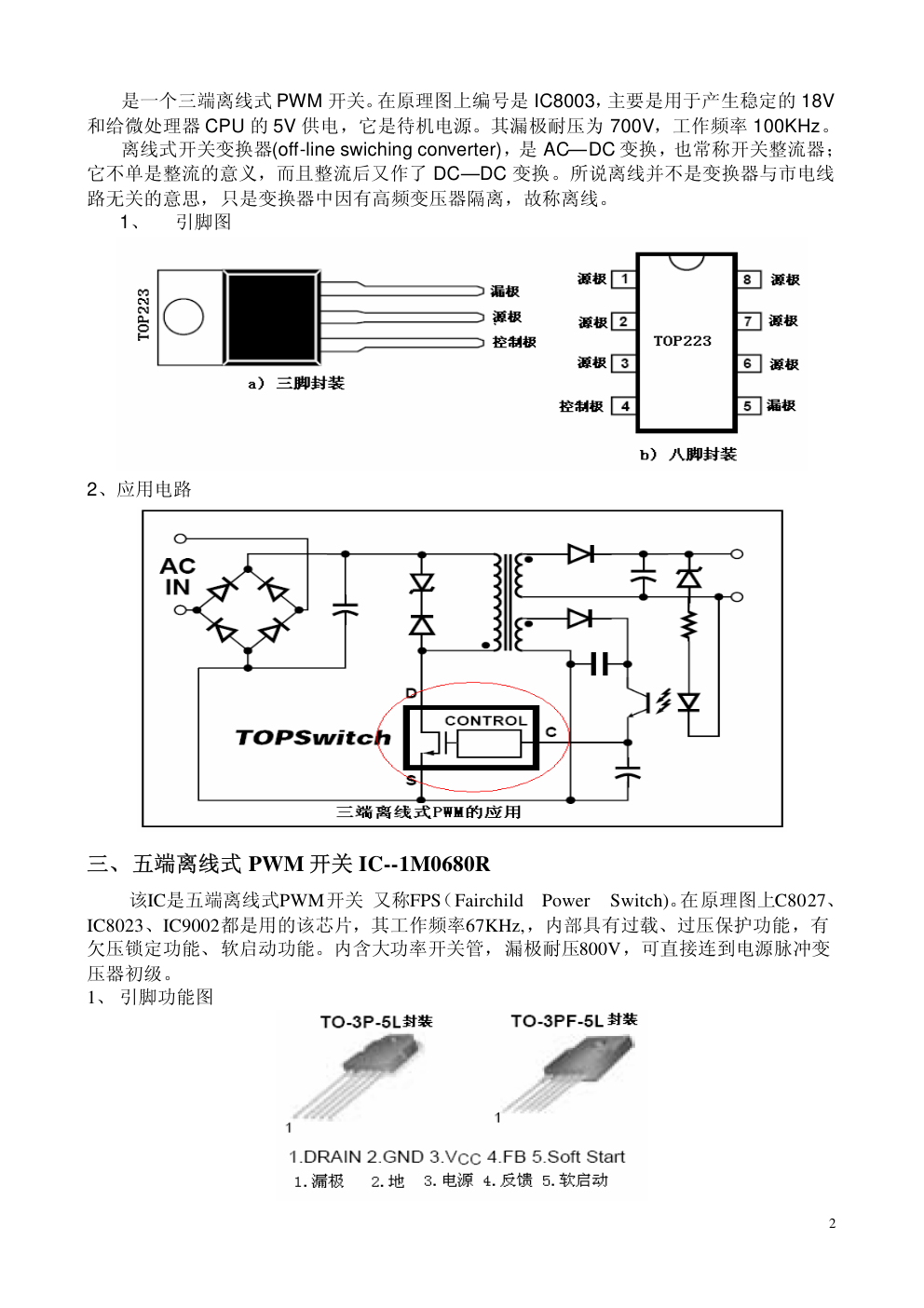

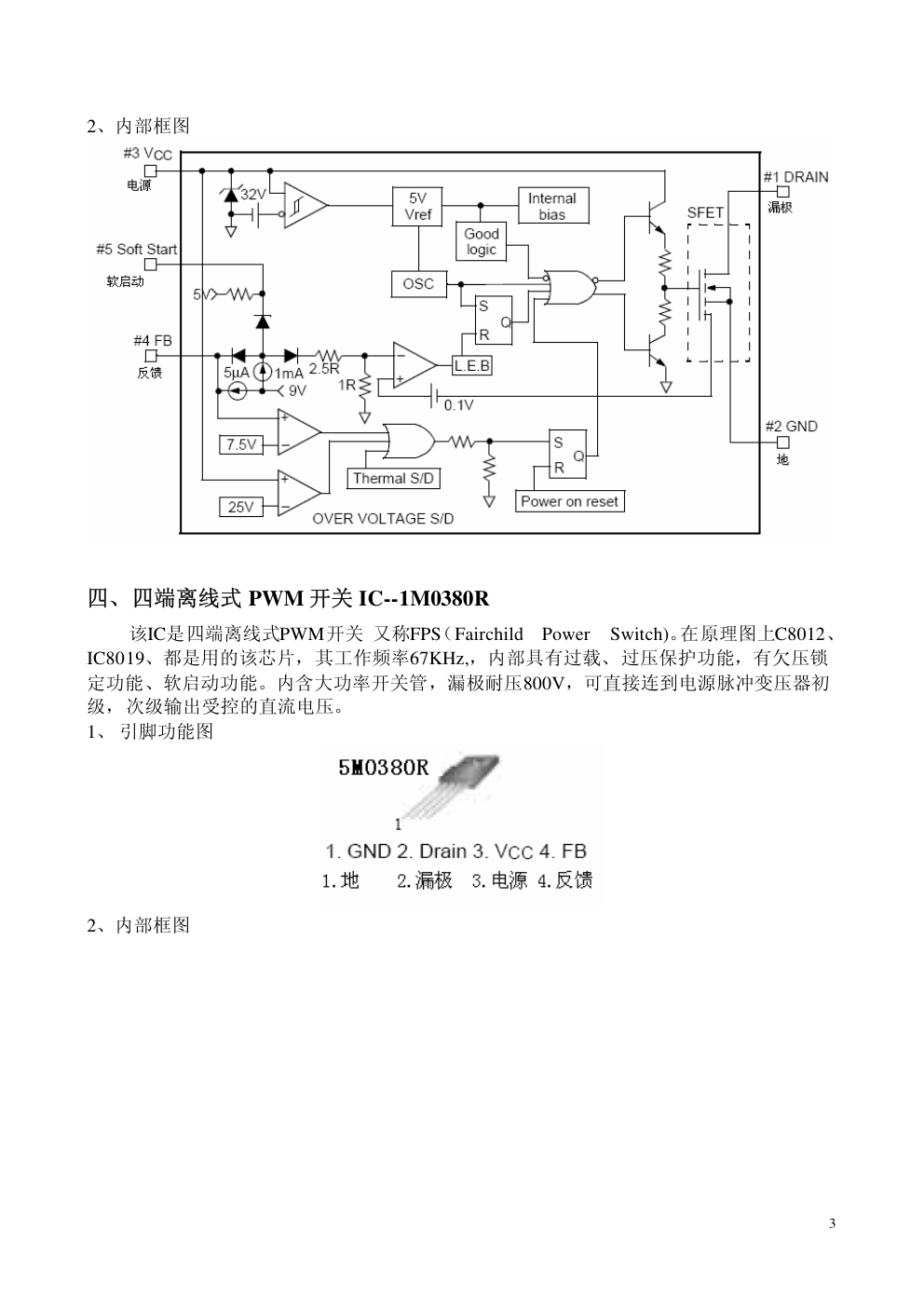

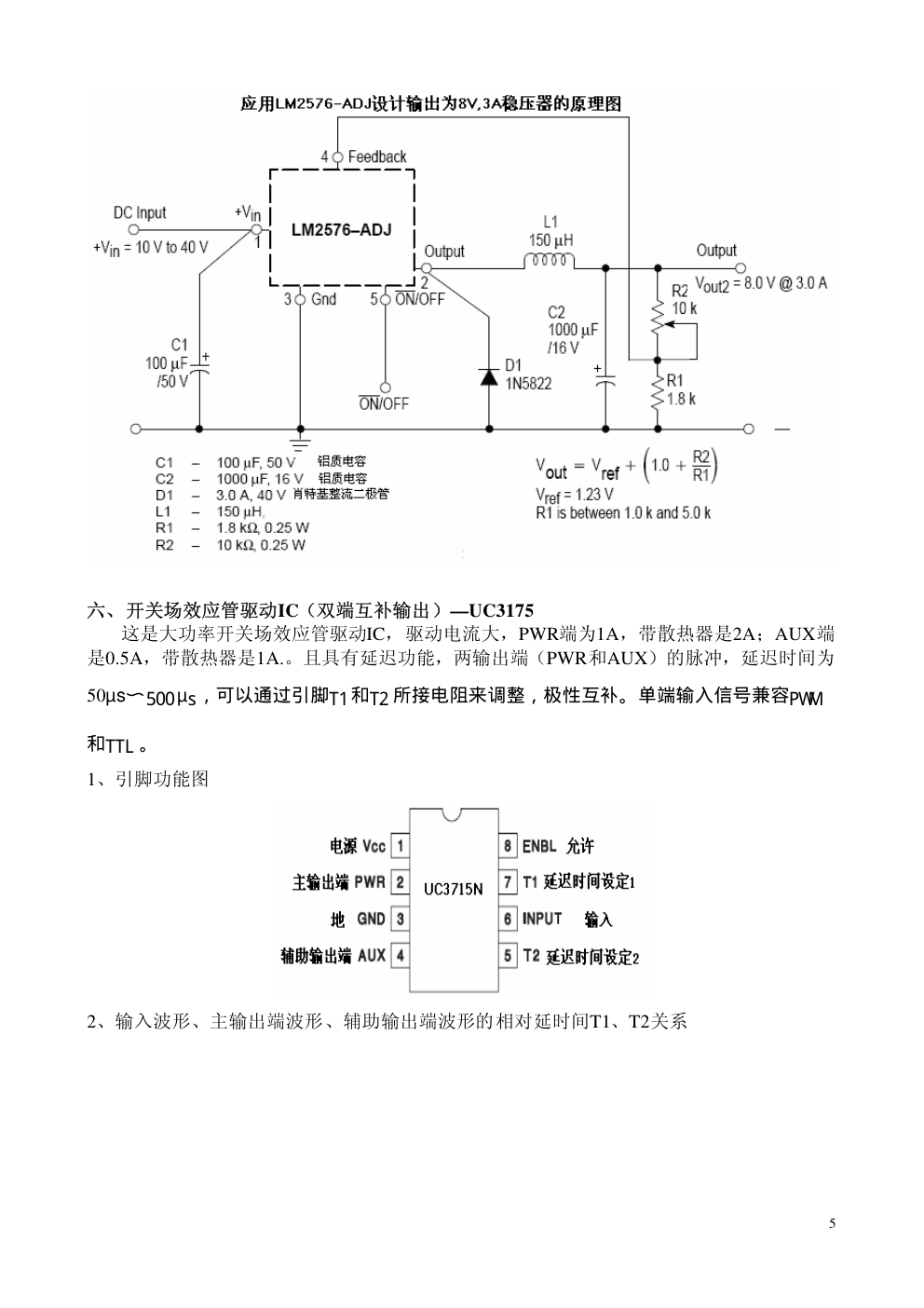

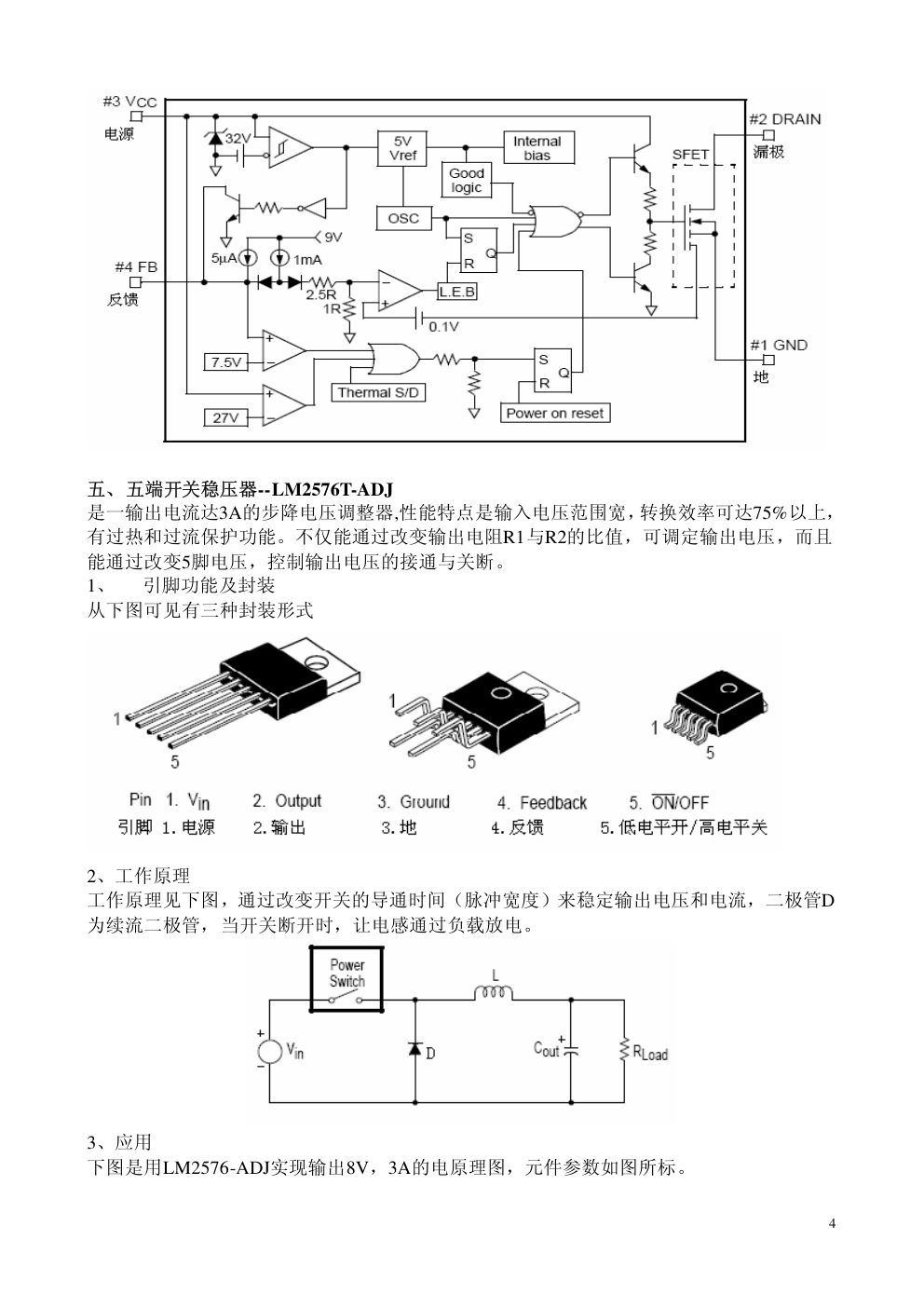

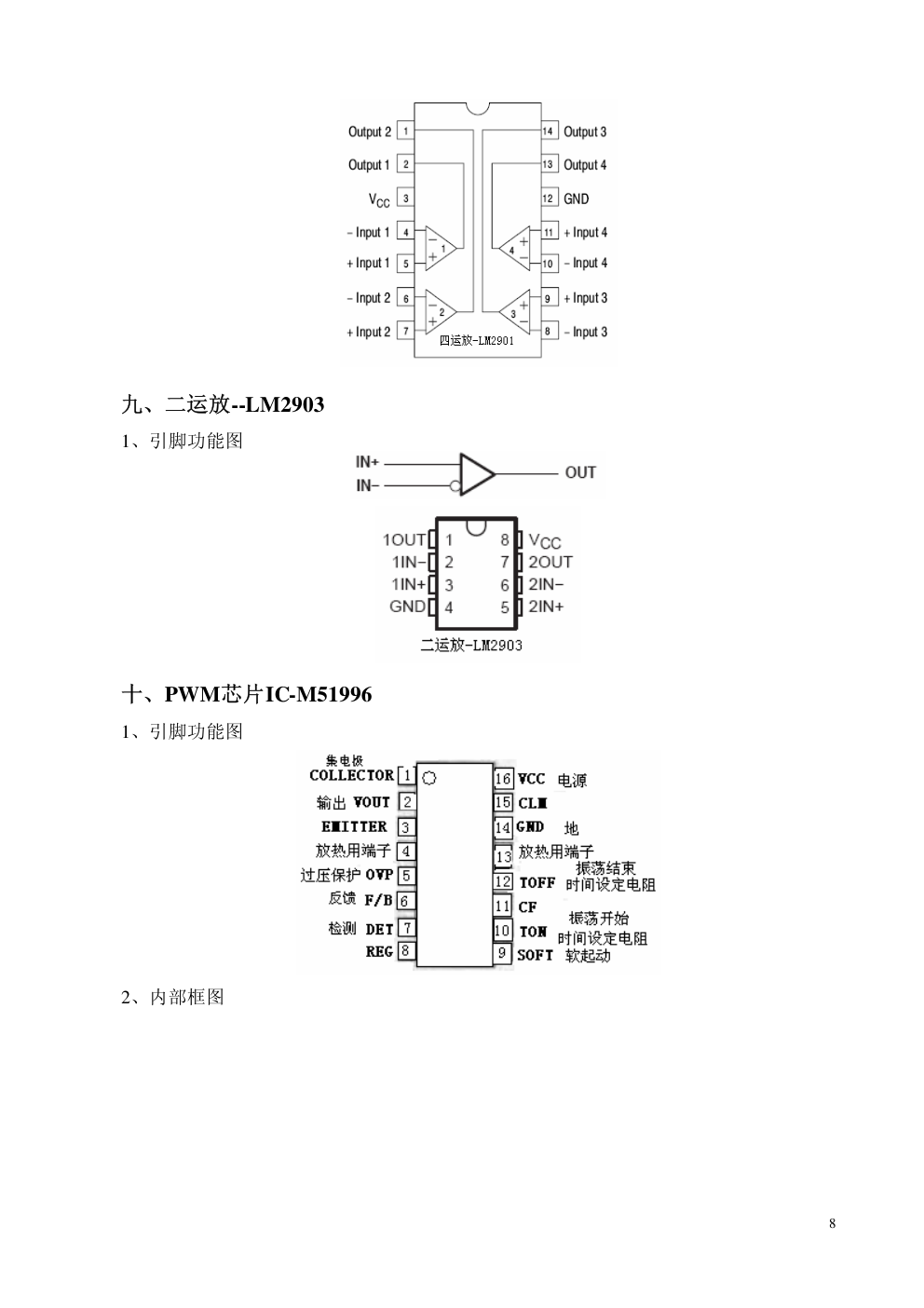

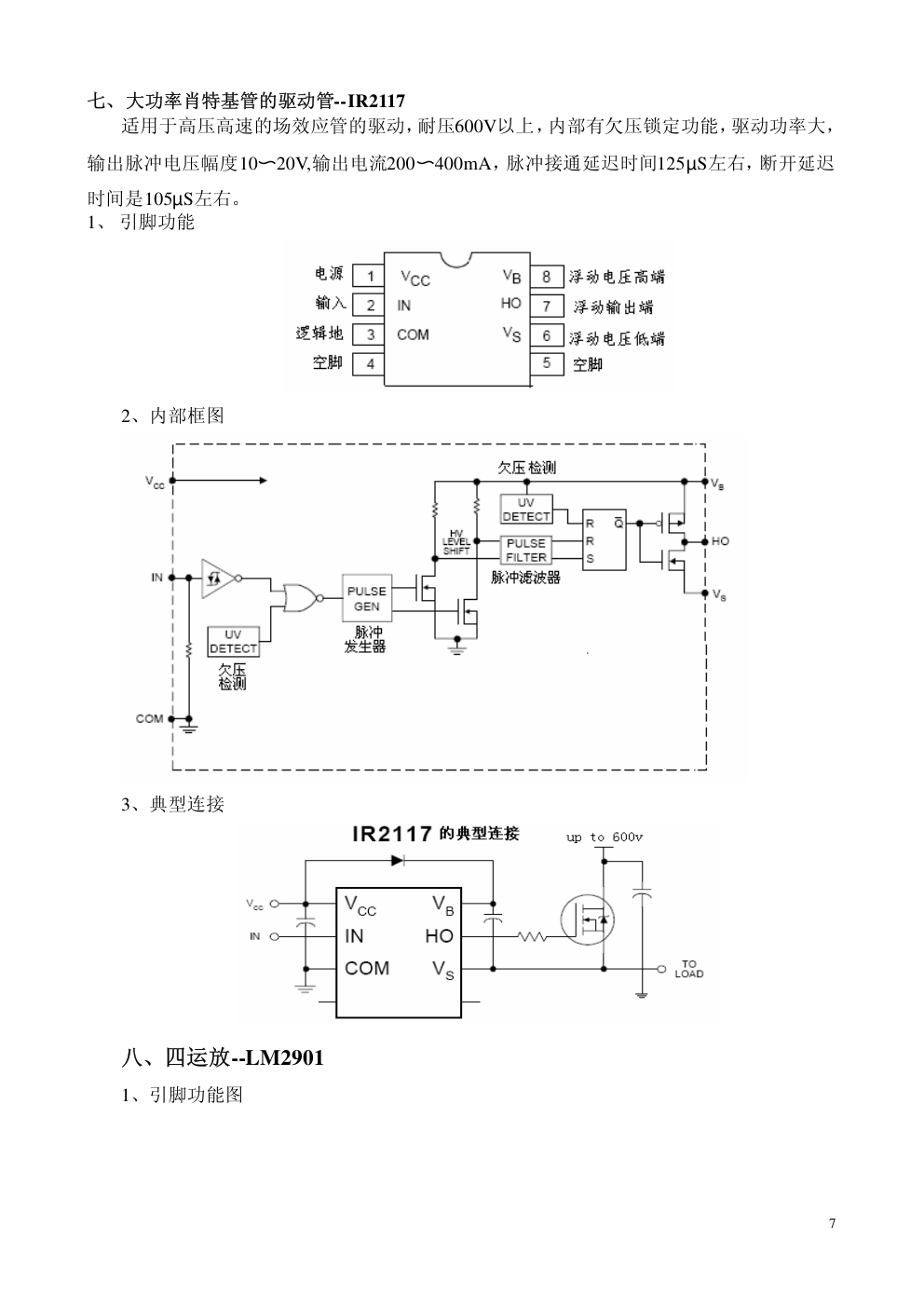

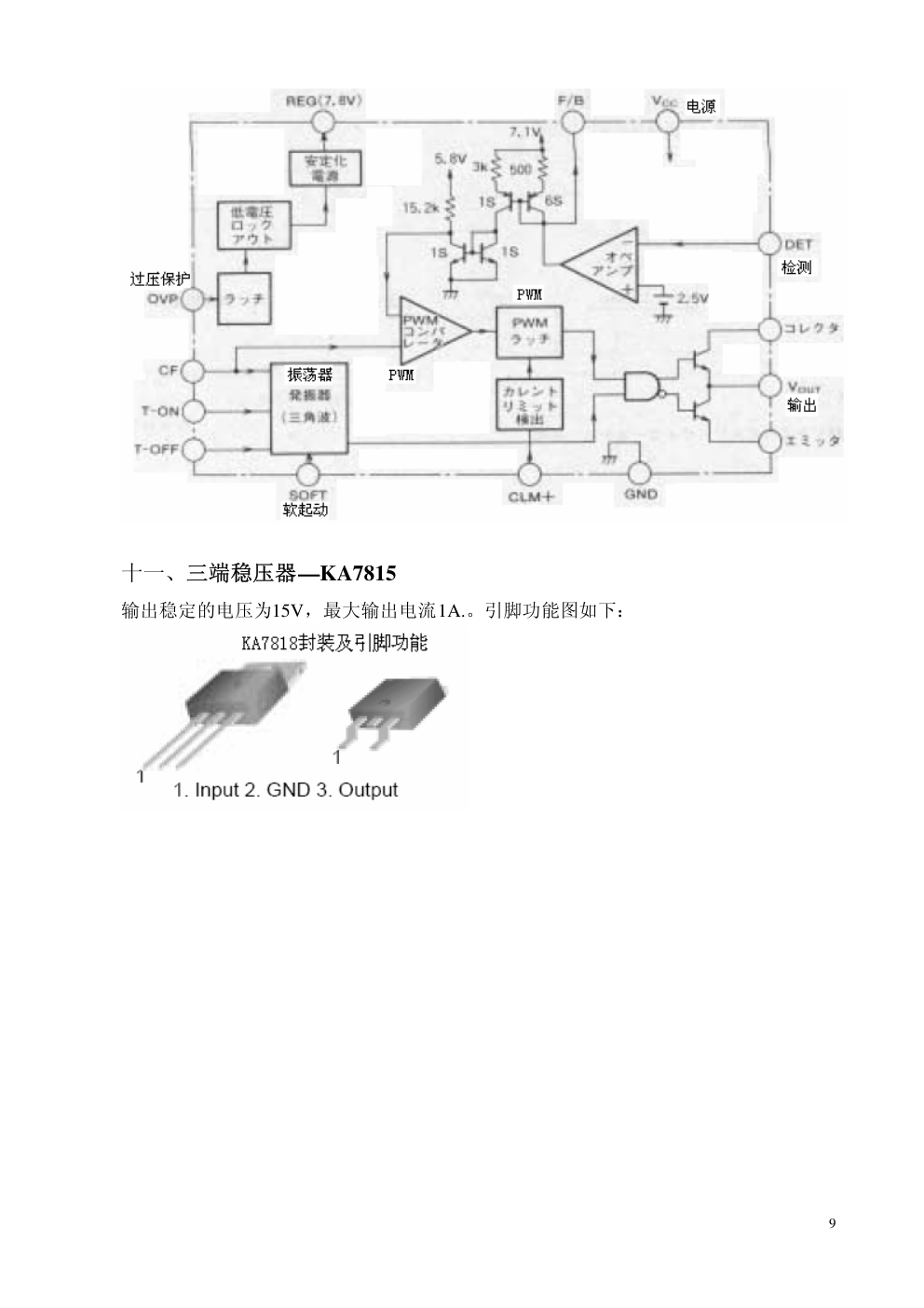

1 PDP4218（三星 V3 屏）电源 IC 资料简介 一、 功率因素校正 IC--MC33262 用于 HIC8001 小板上的功率因素控制芯片，内部有欠压锁定，过压保护功能。对驱动的开 关管有过流保护。 1、 引脚功能图 2、芯片内部框图及应用电路 二、三端离线式 PWM 开关 IC—TOP223 2 是一个三端离线式 PWM 开关。在原理图上编号是 IC8003，主要是用于产生稳定的 18V 和给微处理器 CPU 的 5V 供电，它是待机电源。其漏极耐压为 700V，工作频率 100KHz。 离线式开关变换器(off-line swiching converter)，是 AC—DC 变换，也常称开关整流器； 它不单是整流的意义，而且整流后又作了 DC—DC 变换。所说离线并不是变换器与市电线 路无关的意思，只是变换器中因有高频变压器隔离，故称离线。 1、 引脚图 2、应用电路 三、五端离线式 PWM 开关 IC--1M0680R 该IC是五端离线式PWM开关 又称FPS（Fairchild Power Switch)。在原理图上C8027、 IC8023、IC9002都是用的该芯片，其工作频率67KHz,，内部具有过载、过压保护功能，有 欠压锁定功能、软启动功能。内含大功率开关管，漏极耐压800V，可直接连到电源脉冲变 压器初级。 1、 引脚功能图 3 2、内部框图 四、四端离线式 PWM 开关 IC--1M0380R 该IC是四端离线式PWM开关 又称FPS（Fairchild Power Switch)。在原理图上C8012、 IC8019、都是用的该芯片，其工作频率67KHz,，内部具有过载、过压保护功能，有欠压锁 定功能、软启动功能。内含大功率开关管，漏极耐压800V，可直接连到电源脉冲变压器初 级，次级输出受控的直流电压。 1、 引脚功能图 2、内部框图 4 五、五端开关稳压器--LM2576T-ADJ 是一输出电流达3A的步降电压调整器,性能特点是输入电压范围宽，转换效率可达75%以上， 有过热和过流保护功能。不仅能通过改变输出电阻R1与R2的比值，可调定输出电压，而且 能通过改变5脚电压，控制输出电压的接通与关断。 1、 引脚功能及封装 从下图可见有三种封装形式 2、工作原理 工作原理见下图，通过改变开关的导通时间（脉冲宽度）来稳定输出电压和电流，二极管D 为续流二极管，当开关断开时，让电感通过负载放电。 3、应用 下图是用LM2576-ADJ实现输出8V，3A的电原理图，元件参数如图所标。 5 六、开关场效应管驱动IC（双端互补输出）—UC3175 这是大功率开关场效应管驱动IC，驱动电流大，PWR端为1A，带散热器是2A；AUX端 是0.5A，带散热器是1A.。且具有延迟功能，两输出端（PWR和AUX）的脉冲，延迟时间为 50µs〜500µs，可以通过引脚T1和T2 所接电阻来调整，极性互补。单端输入信号兼容PWM 和TTL 。 1、引脚功能图 2、输入波形、主输出端波形、辅助输出端波形的相对延时间T1、T2关系 6 3、典型应用 4、内部框图 7 七、大功率肖特基管的驱动管--IR2117 适用于高压高速的场效应管的驱动，耐压600V以上，内部有欠压锁定功能，驱动功率大， 输出脉冲电压幅度10〜20V,输出电流200〜400mA，脉冲接通延迟时间125µS左右，断开延迟 时间是105µS左右。 1、 引脚功能 2、内部框图 3、典型连接 八、四运放--LM2901 1、引脚功能图 8 九、二运放--LM2903 1、引脚功能图 十、PWM芯片IC-M51996 1、引脚功能图 2、内部框图 9 十一、三端稳压器—KA7815 输出稳定的电压为15V，最大输出电流1A.。引脚功能图如下：
