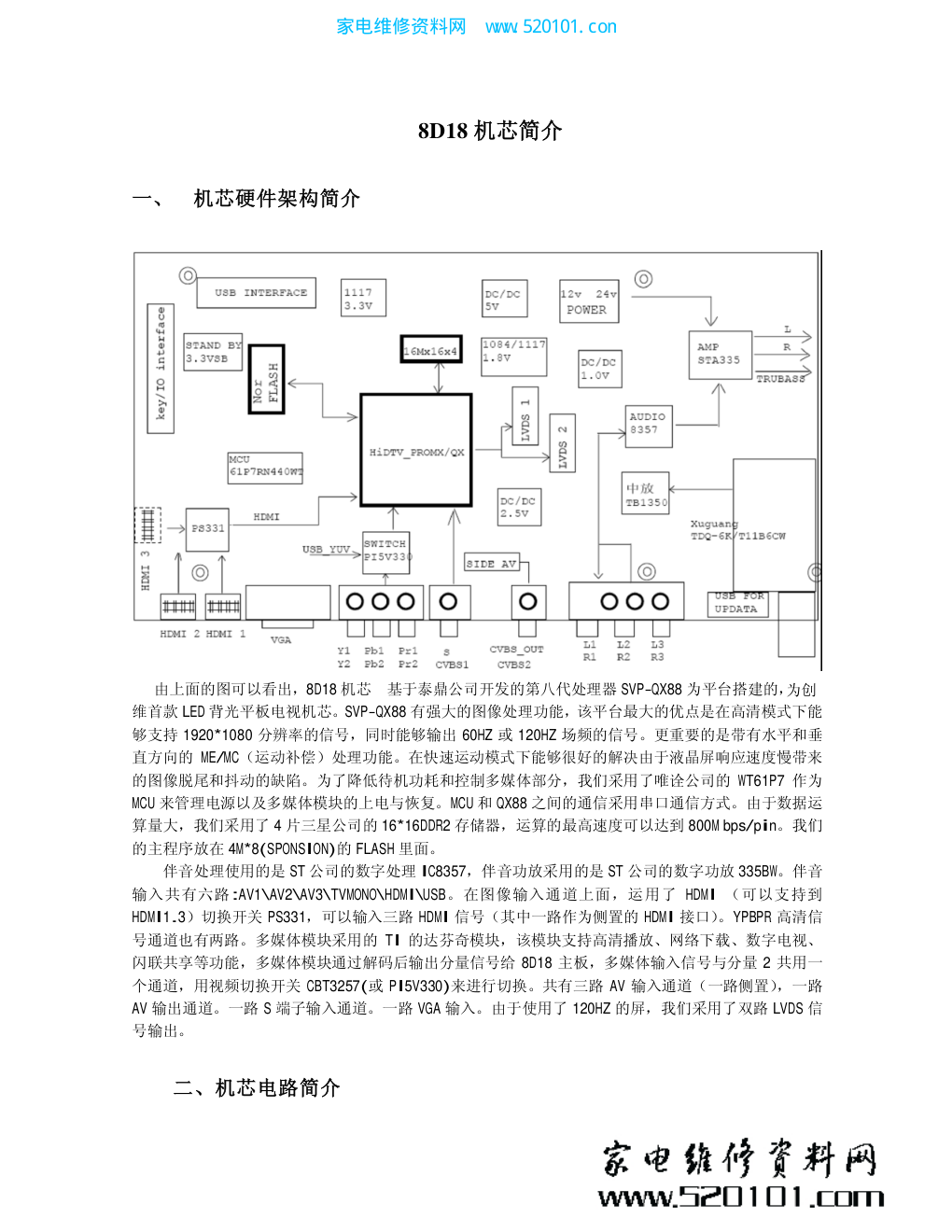

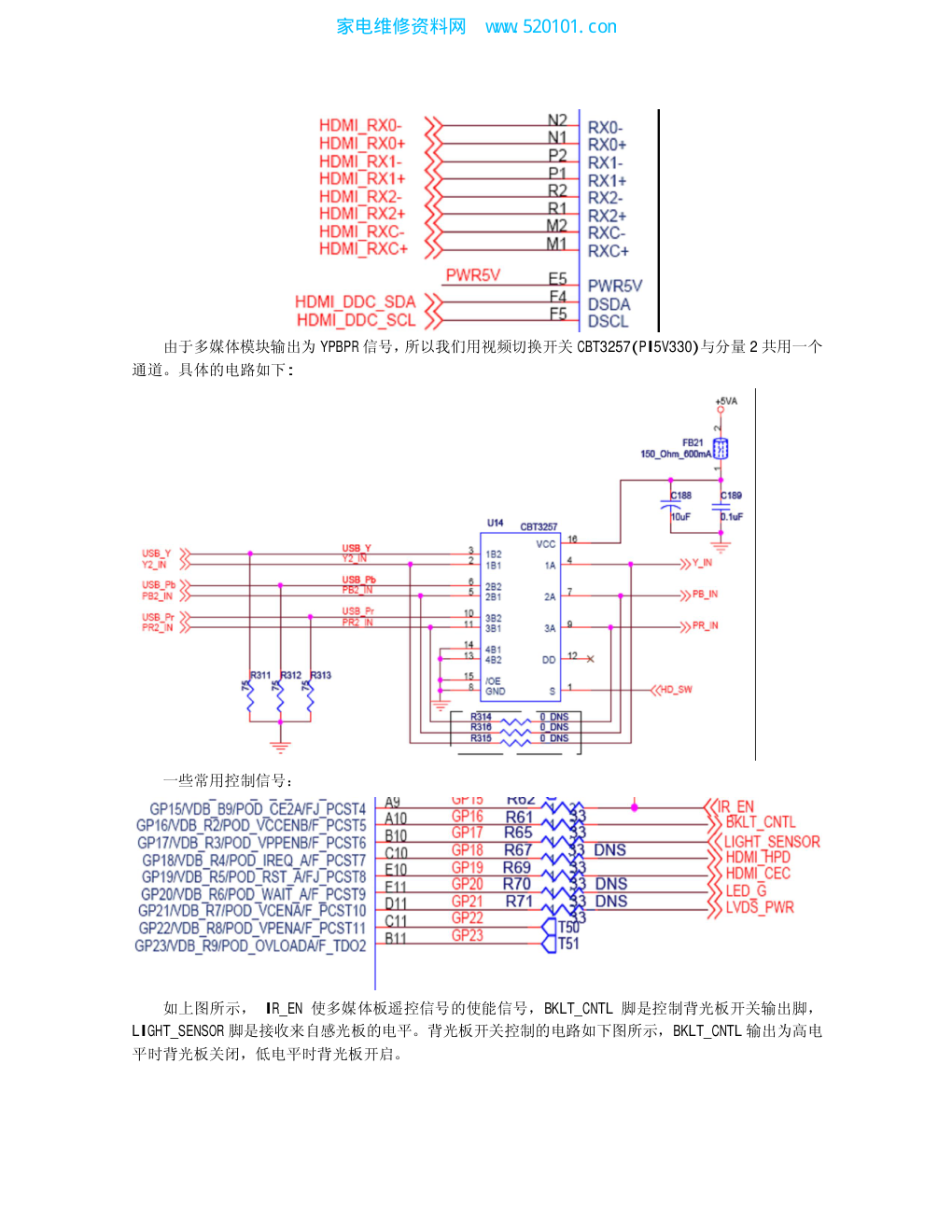

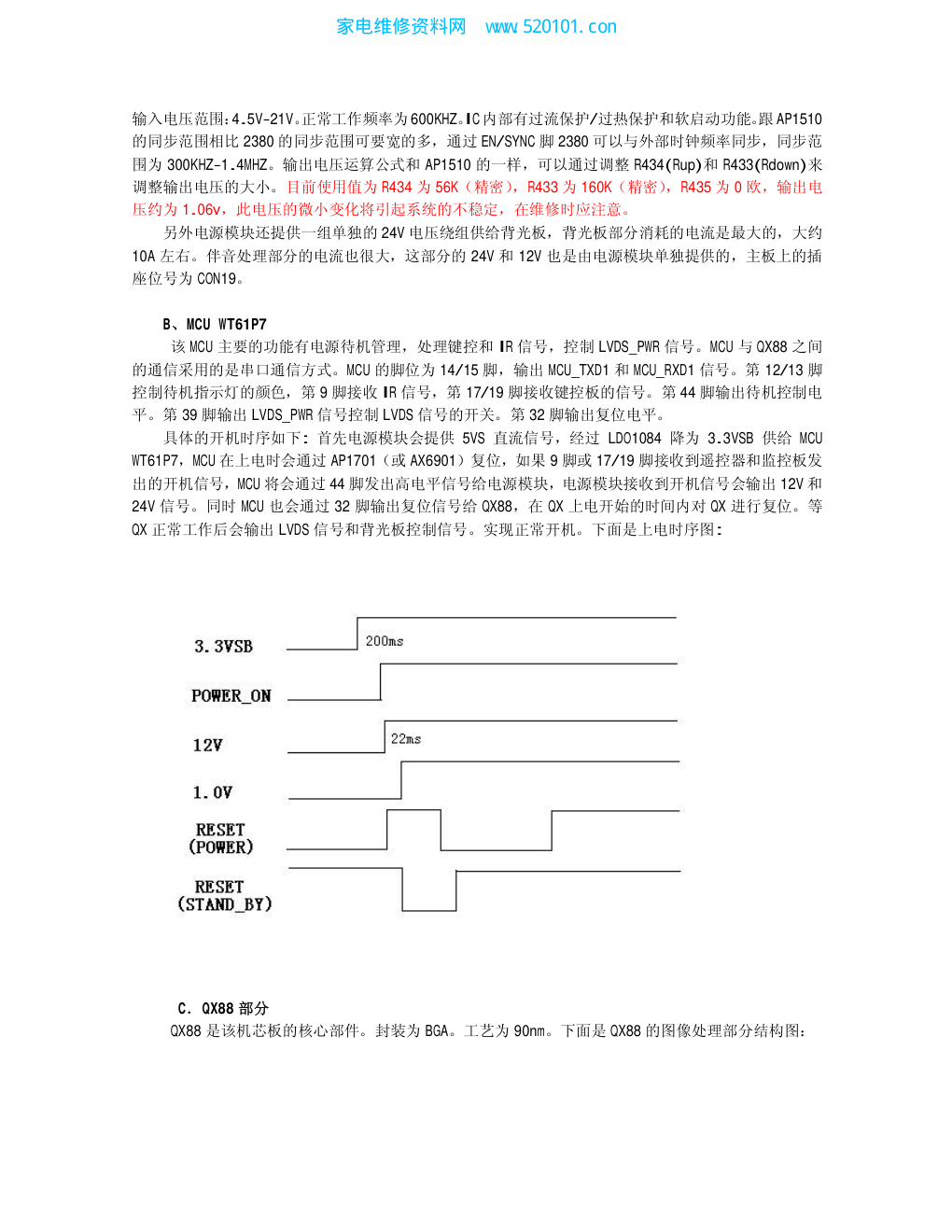

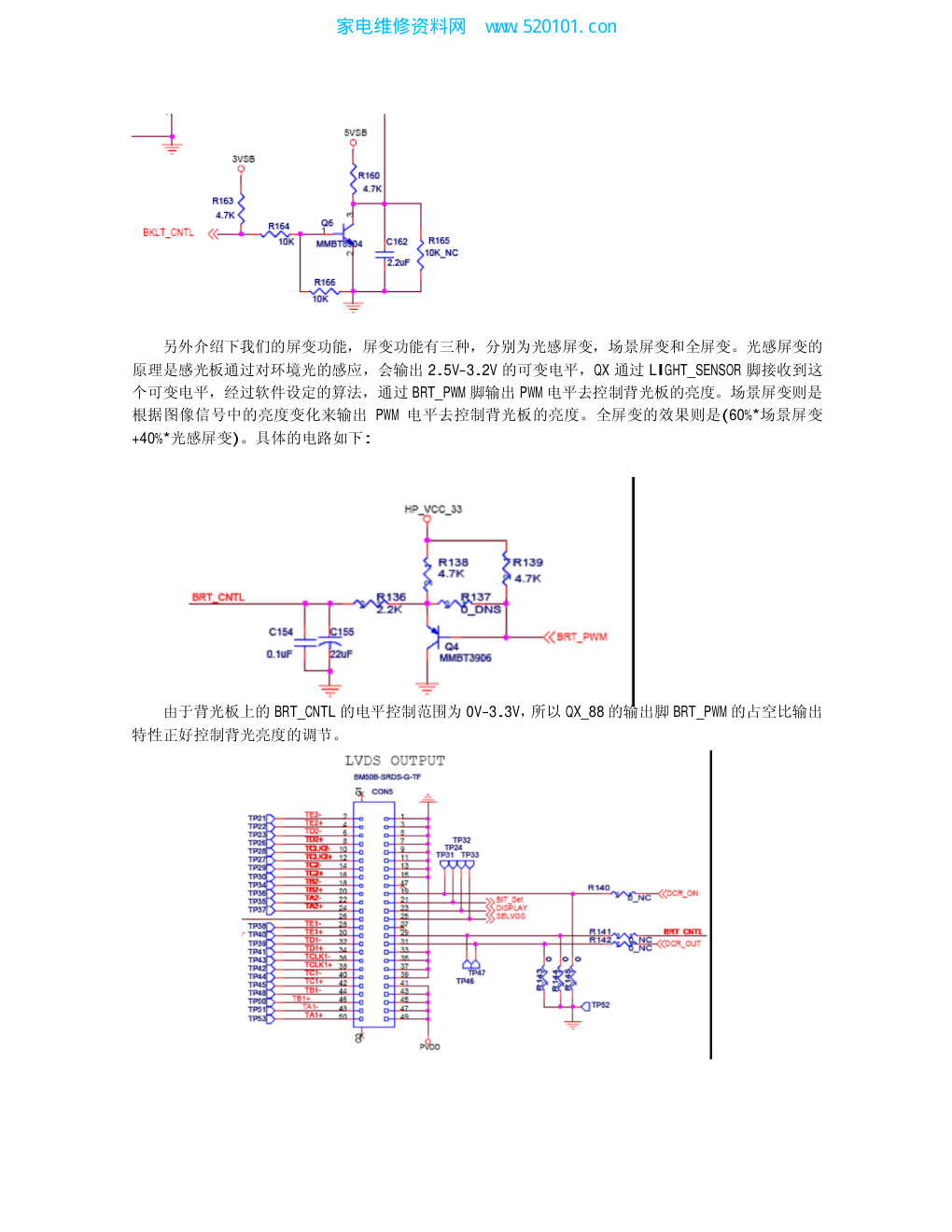

8D18 机芯简介 一、 机芯硬件架构简介 由上面的图可以看出，8D18 机芯 基于泰鼎公司开发的第八代处理器 SVP-QX88 为平台搭建的，为创 维首款 LED 背光平板电视机芯。SVP-QX88 有强大的图像处理功能，该平台最大的优点是在高清模式下能 够支持 1920*1080 分辨率的信号，同时能够输出 60HZ 或 120HZ 场频的信号。更重要的是带有水平和垂 直方向的 ME/MC（运动补偿）处理功能。在快速运动模式下能够很好的解决由于液晶屏响应速度慢带来 的图像脱尾和抖动的缺陷。为了降低待机功耗和控制多媒体部分，我们采用了唯诠公司的 WT61P7 作为 MCU 来管理电源以及多媒体模块的上电与恢复。MCU 和 QX88 之间的通信采用串口通信方式。由于数据运 算量大，我们采用了 4 片三星公司的 16*16DDR2 存储器，运算的最高速度可以达到 800M bps/pin。我们 的主程序放在 4M*8(SPONSION)的 FLASH 里面。 伴音处理使用的是 ST 公司的数字处理 IC8357，伴音功放采用的是 ST 公司的数字功放 335BW。伴音 输入共有六路:AV1\AV2\AV3\TVMONO\HDMI\USB。在图像输入通道上面，运用了 HDMI （可以支持到 HDMI1.3）切换开关 PS331，可以输入三路 HDMI 信号（其中一路作为侧置的 HDMI 接口）。YPBPR 高清信 号通道也有两路。多媒体模块采用的 TI 的达芬奇模块，该模块支持高清播放、网络下载、数字电视、 闪联共享等功能，多媒体模块通过解码后输出分量信号给 8D18 主板，多媒体输入信号与分量 2 共用一 个通道，用视频切换开关 CBT3257(或 PI5V330)来进行切换。共有三路 AV 输入通道（一路侧置），一路 AV 输出通道。一路 S 端子输入通道。一路 VGA 输入。由于使用了 120HZ 的屏，我们采用了双路 LVDS 信 号输出。 二、机芯电路简介 家电维修资料网 www. 520101. com A、电源部分(主板部分电源网络整体分布如下，电流值供参考) 从电源(电源模块)输出到主板的电源共有 3 路:分别为 5VS、12V、24V。具体的工作方式如下图所 示: 图 1 Standby 电路 家电维修资料网 www. 520101. com 图 2 12V 通过 DC-DC 转为 5V 以及高频头使用的 33V 电压 图 3 5V 通过 DC-DC 转为 1V。 上面的图 1 是 Standby 电路，本机芯为高电平待机。MCU(WT61P7)的 POWER_ON 脚输出高电平，经过 Q18 反相后变为低电平输出给电源模块，实现待机。待机时电源模块只有 5VS 输出。 上面的图 2 是 12V 转 5V 的 DC-DC 电路。主要使用的 ANACHIP 公司的 AP1510(或者相对应的其它 DC-DC 如 AX3102)，该 IC 额定输出电流为 3A。输入电压范围：4.75V－28V。正常工作频率为 340KHZ。IC 内部 有过电流保护和软启动功能。过流时工作频率从 340KHZ 掉到 34KHZ。具体的输出电压运算公式如图所示: VOUT=0.8*[(Rup+Rdown)/Rdown] 我们可以通过调整 R429、R430(Rup）和 R421(Rdown)来调整输出电压。由于电阻的精度要求很高，最好 采用的是 1%精度的精密电阻，轻易不要更换。 图 2 上还有一路为 12V 转为 33V 为高频头 VST 脚供电，该路供电电流要求很低，因此我们使用 DC-DC 的 PWM 输出来交替开启三极管 Q23，使前端的 LC 电路不断充放电来提升震荡电压并箝位到 33V。 上面的图 3 是 5V 转 1V 的 DC-DC 电路。主要使用的 MPS 公司的 IC2380，该 IC 额定输出电流为 5A。 家电维修资料网 www. 520101. com 输入电压范围：4.5V-21V。正常工作频率为600KHZ。IC内部有过流保护/过热保护和软启动功能。跟 AP1510 的同步范围相比 2380 的同步范围可要宽的多，通过 EN/SYNC 脚 2380 可以与外部时钟频率同步，同步范 围为 300KHZ-1.4MHZ。输出电压运算公式和 AP1510 的一样，可以通过调整 R434(Rup)和 R433(Rdown)来 调整输出电压的大小。目前使用值为 R434 为 56K（精密），R433 为 160K（精密），R435 为 0 欧，输出电 压约为 1.06v，此电压的微小变化将引起系统的不稳定，在维修时应注意。 另外电源模块还提供一组单独的 24V 电压绕组供给背光板，背光板部分消耗的电流是最大的，大约 10A 左右。伴音处理部分的电流也很大，这部分的 24V 和 12V 也是由电源模块单独提供的，主板上的插 座位号为 CON19。 B、MCU WT61P7 该 MCU 主要的功能有电源待机管理，处理键控和 IR 信号，控制 LVDS_PWR 信号。MCU 与 QX88 之间 的通信采用的是串口通信方式。MCU 的脚位为 14/15 脚，输出 MCU_TXD1 和 MCU_RXD1 信号。第 12/13 脚 控制待机指示灯的颜色，第 9 脚接收 IR 信号，第 17/19 脚接收键控板的信号。第 44 脚输出待机控制电 平。第 39 脚输出 LVDS_PWR 信号控制 LVDS 信号的开关。第 32 脚输出复位电平。 具体的开机时序如下: 首先电源模块会提供 5VS 直流信号，经过 LDO1084 降为 3.3VSB 供给 MCU WT61P7，MCU 在上电时会通过 AP1701（或 AX6901）复位，如果 9 脚或 17/19 脚接收到遥控器和监控板发 出的开机信号，MCU 将会通过 44 脚发出高电平信号给电源模块，电源模块接收到开机信号会输出 12V 和 24V 信号。同时 MCU 也会通过 32 脚输出复位信号给 QX88，在 QX 上电开始的时间内对 QX 进行复位。等 QX 正常工作后会输出 LVDS 信号和背光板控制信号。实现正常开机。下面是上电时序图: C．QX88 部分 QX88 是该机芯板的核心部件。封装为 BGA。工艺为 90nm。下面是 QX88 的图像处理部分结构图： 家电维修资料网 www. 520101. com 从结构图可以看出，QX88 集成了 3D 解码，ME/MC，Deinterlace，Scaler 等图像处理功能。同时能 够输出 10BIT 的 LVDS 信号。是一颗功能强大的图像处理 IC。另外 QX 内部还集成了 CPU 器件，这个 CPU 与我们外围的 MCU WT61P7 不同的是它承担了大部分的工作，外围的 MCU 只是做为电源待机管理，只是 承担相当小部分的工作。下面具体介绍一下 QX 各部分的电路情况。如下图所示: 从图中可以看出，TV 信号是从 CVBS1 进入，二极管 D1 有钳位的作用。S 端子信号分别从 Y_G3 和 C 进入，视频 1/视频 2/视频 3 信号分别从 PB_B3/FS1/FS2 进入。各路视频信号输入均要加 75 欧的下地电 容和 0.1UF 的耦合电容。分量 1/分量 2 分别从 Y_G1，PB_B1，PR_R1/Y_G2，PB_B2，PR_R2 进入。VGA 的 RGB 信号分别从 PC_R/PC_G/PC_B 进入，行场同步信号分别从 PC_HS/PC_VS 进入。HDMI 的信号如下图所 示，直接是数字信号输入。 家电维修资料网 www. 520101. com 由于多媒体模块输出为 YPBPR 信号，所以我们用视频切换开关 CBT3257(PI5V330)与分量 2 共用一个 通道。具体的电路如下: 一些常用控制信号： 如上图所示， IR_EN 使多媒体板遥控信号的使能信号，BKLT_CNTL 脚是控制背光板开关输出脚， LIGHT_SENSOR 脚是接收来自感光板的电平。背光板开关控制的电路如下图所示，BKLT_CNTL 输出为高电 平时背光板关闭，低电平时背光板开启。 家电维修资料网 www. 520101. com 另外介绍下我们的屏变功能，屏变功能有三种，分别为光感屏变，场景屏变和全屏变。光感屏变的 原理是感光板通过对环境光的感应，会输出 2.5V-3.2V 的可变电平，QX 通过 LIGHT_SENSOR 脚接收到这 个可变电平，经过软件设定的算法，通过 BRT_PWM 脚输出 PWM 电平去控制背光板的亮度。场景屏变则是 根据图像信号中的亮度变化来输出 PWM 电平去控制背光板的亮度。全屏变的效果则是(60%*场景屏变 +40%*光感屏变)。具体的电路如下: 由于背光板上的 BRT_CNTL 的电平控制范围为 0V-3.3V，所以 QX_88 的输出脚 BRT_PWM 的占空比输出 特性正好控制背光亮度的调节。 家电维修资料网 www. 520101. com 如上两图所示，这是 QX88 输出的两路 10 BIT 的 LVDS 信号。可以支持 120HZ 的显示屏。其中有 5 组数据线 TA1+/TA1-…TE1+/TE1-，还有 4 组时钟信号 TCLK+/TCLK-，LVDS 传输的优点是低功耗，低误码 率，低串扰和低辐射。我们的输出幅度为 1.2V 左右。 D、DDR2 后台数据运算量大，8D18 机芯采用了 4 颗三星公司（或南亚公司）的 16*16BITDDR2 的 SDRAM。该 SDRAM 的特点是时钟频率最高可到 400M，数据传输率最高可达到 800Mbps。由于采用的是 FBGA 封装，发 热量更小，功耗更低。该内存采用 1.8V 的供电。如图所示: 如下图所示，为了尽量的减少 1.8V 上的纹波电压，我们采用多个电容并联的方式接地。 E、FLASH 我们应用了 SPANION 公司的 4M 串行 FLASH。该 IC 的工作电压为 3.3V。第一次通过烧录器将程序烧 录进去，此后都可以通过 USB 升级口升级软件。 QX 的主程序都放在该 FLASH 里面，另外一些搜台的数据，屏参数据都放在 FLASH 里面。如图： 家电维修资料网 www. 520101. com
