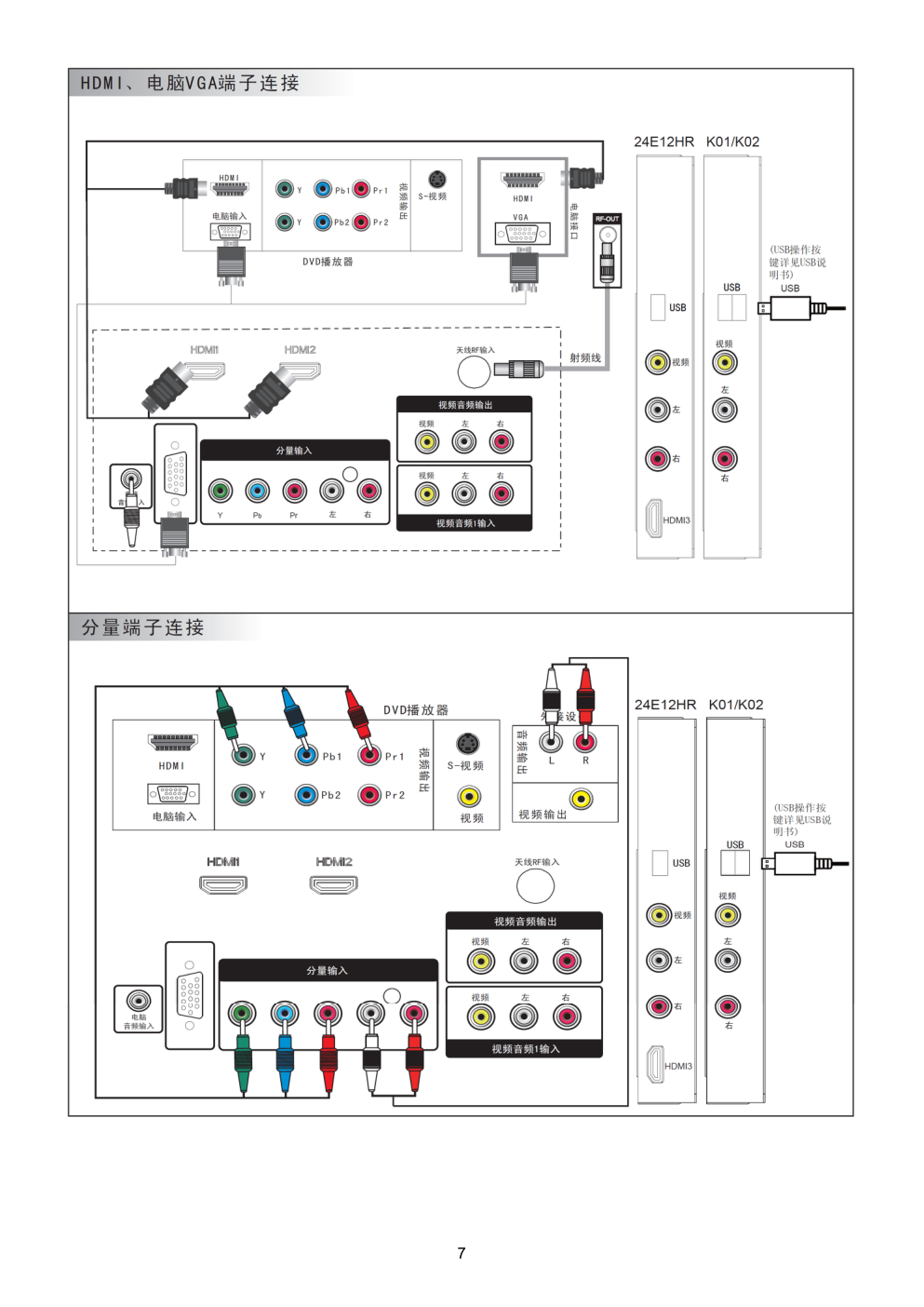

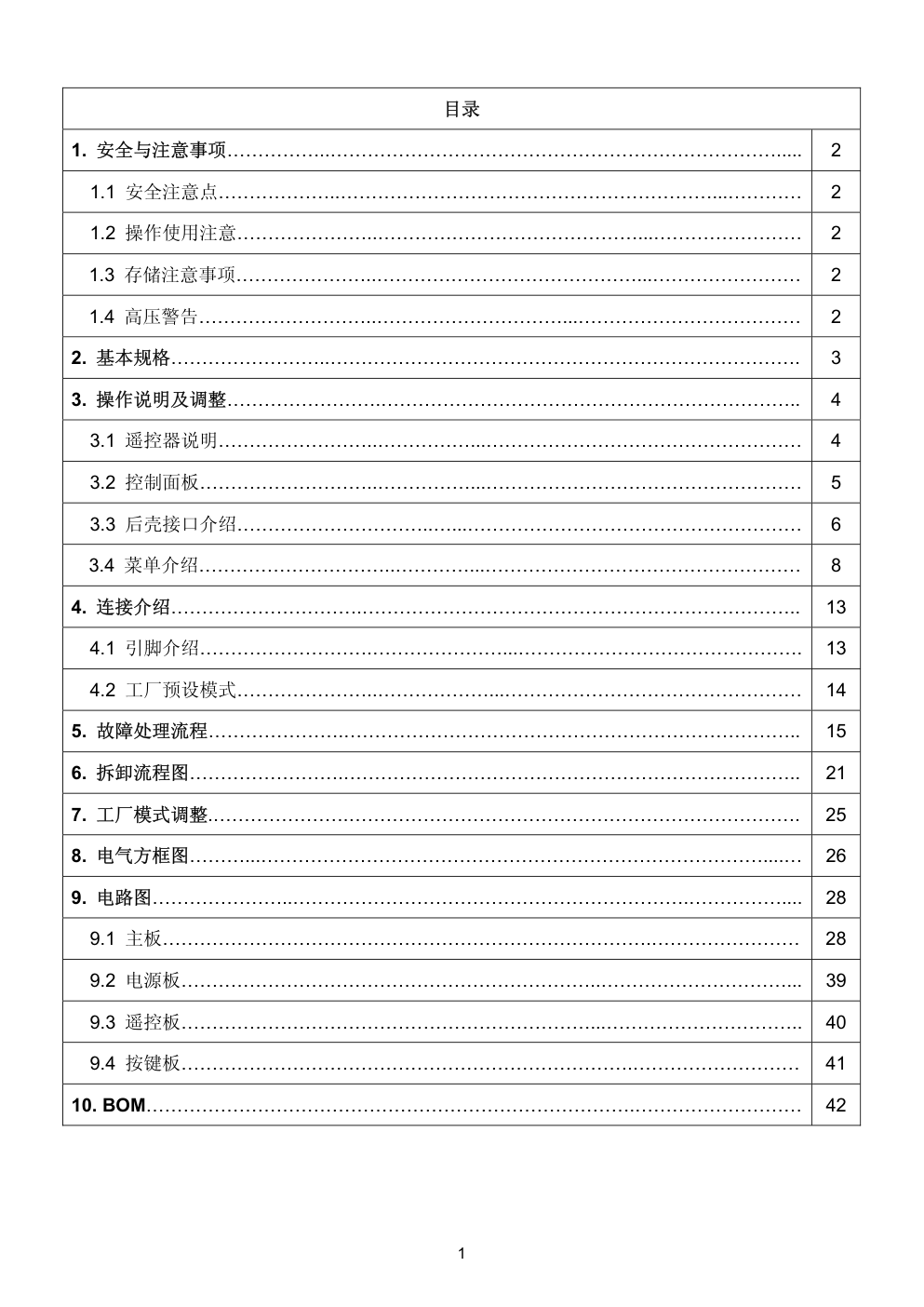

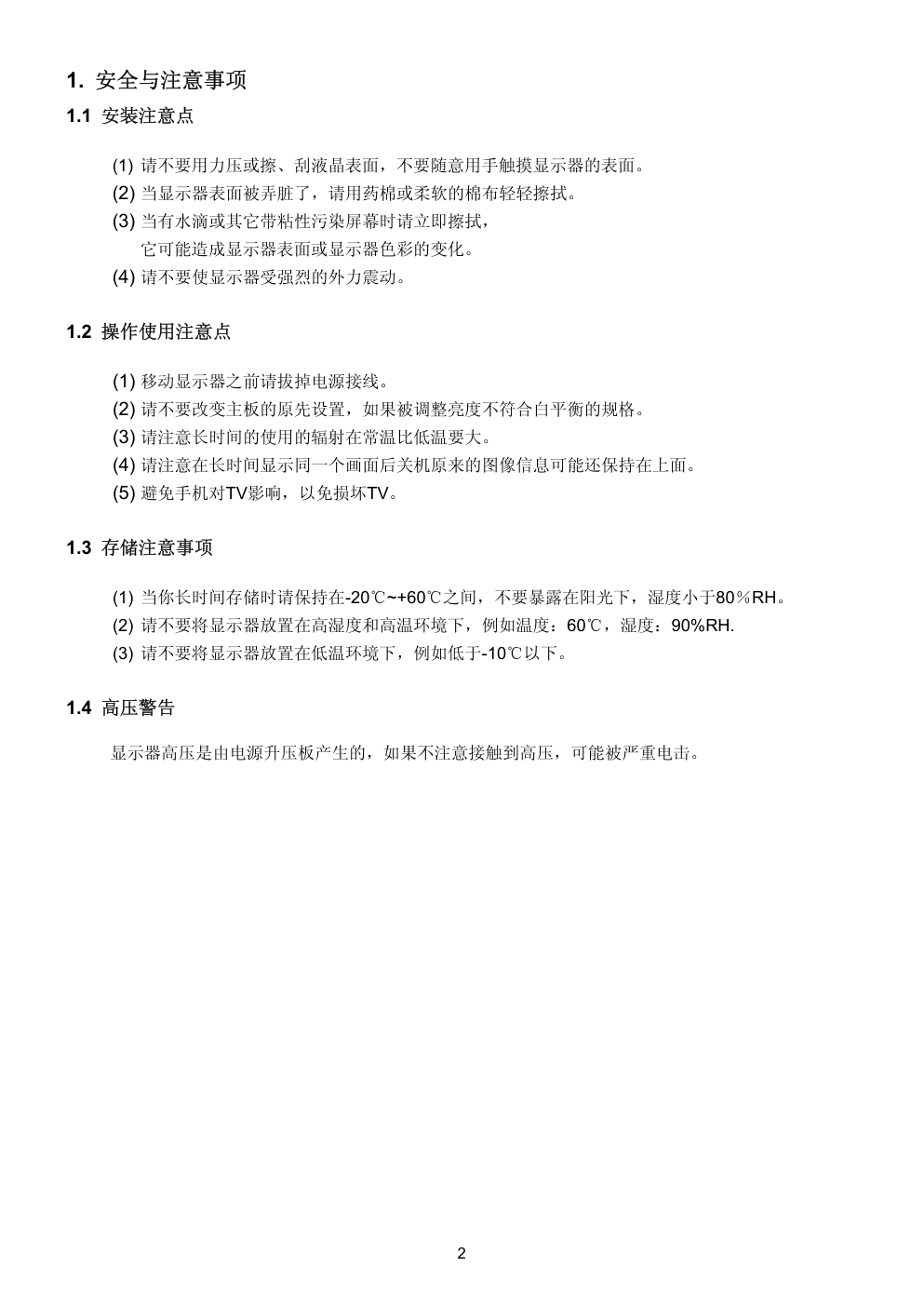

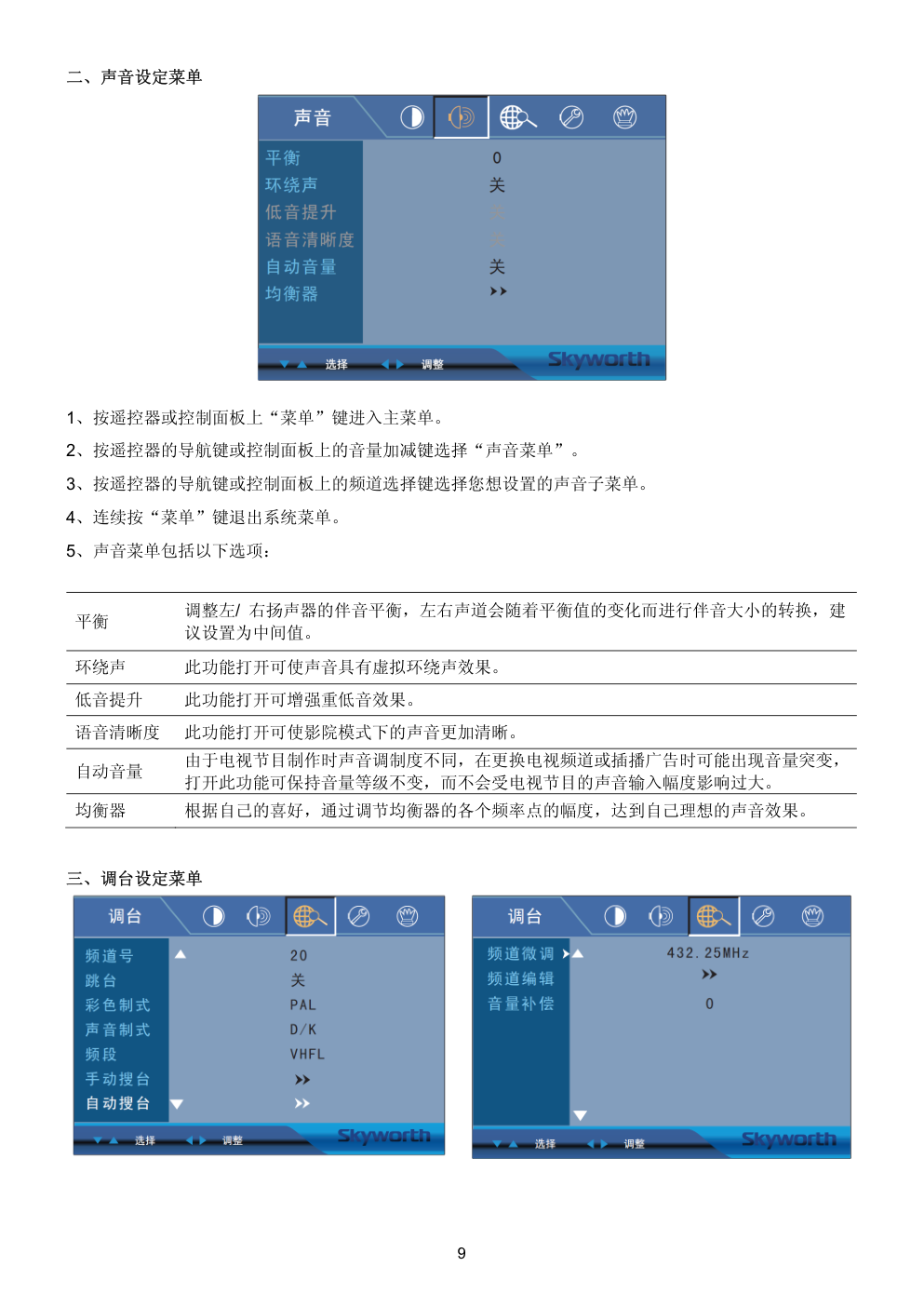

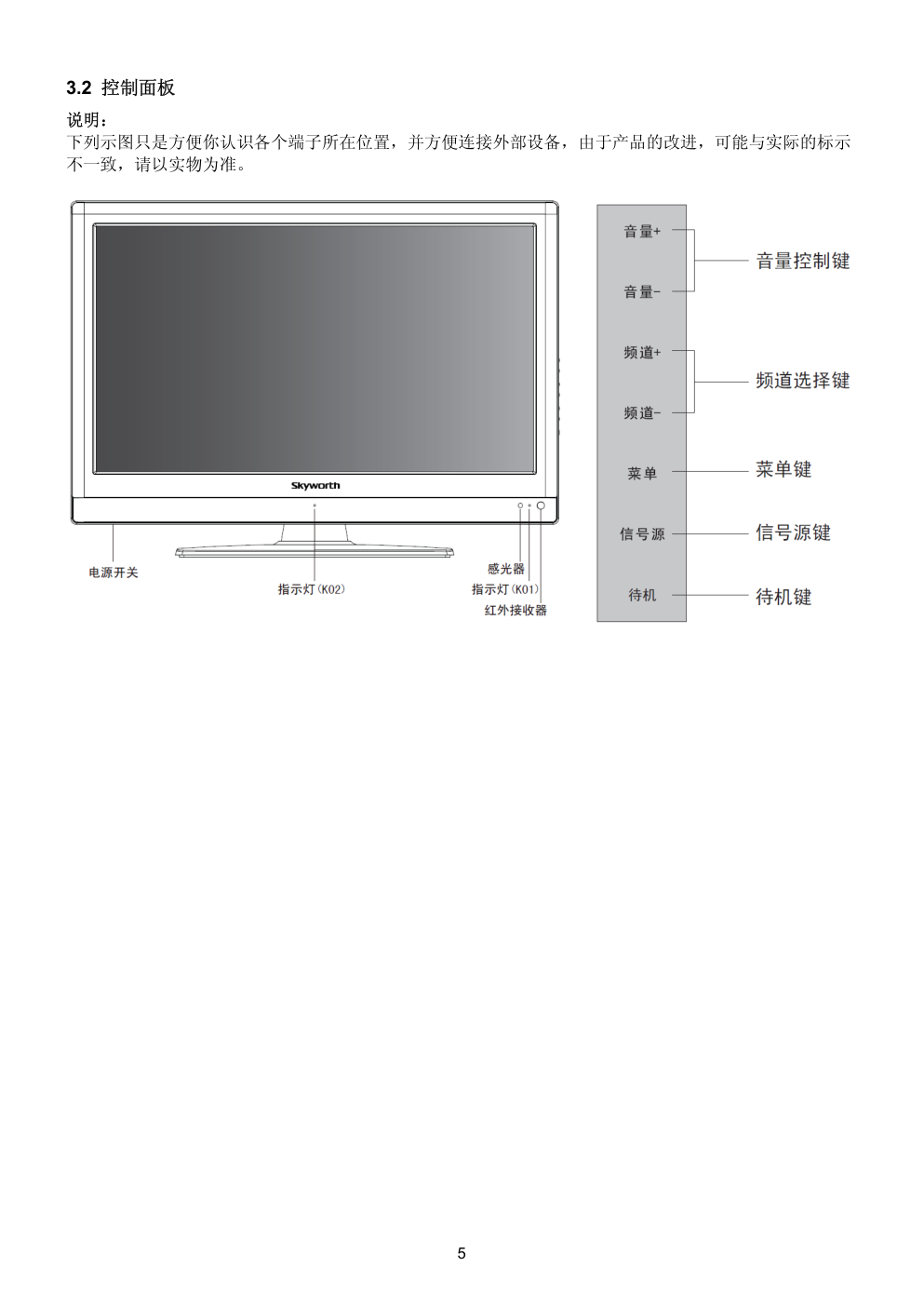

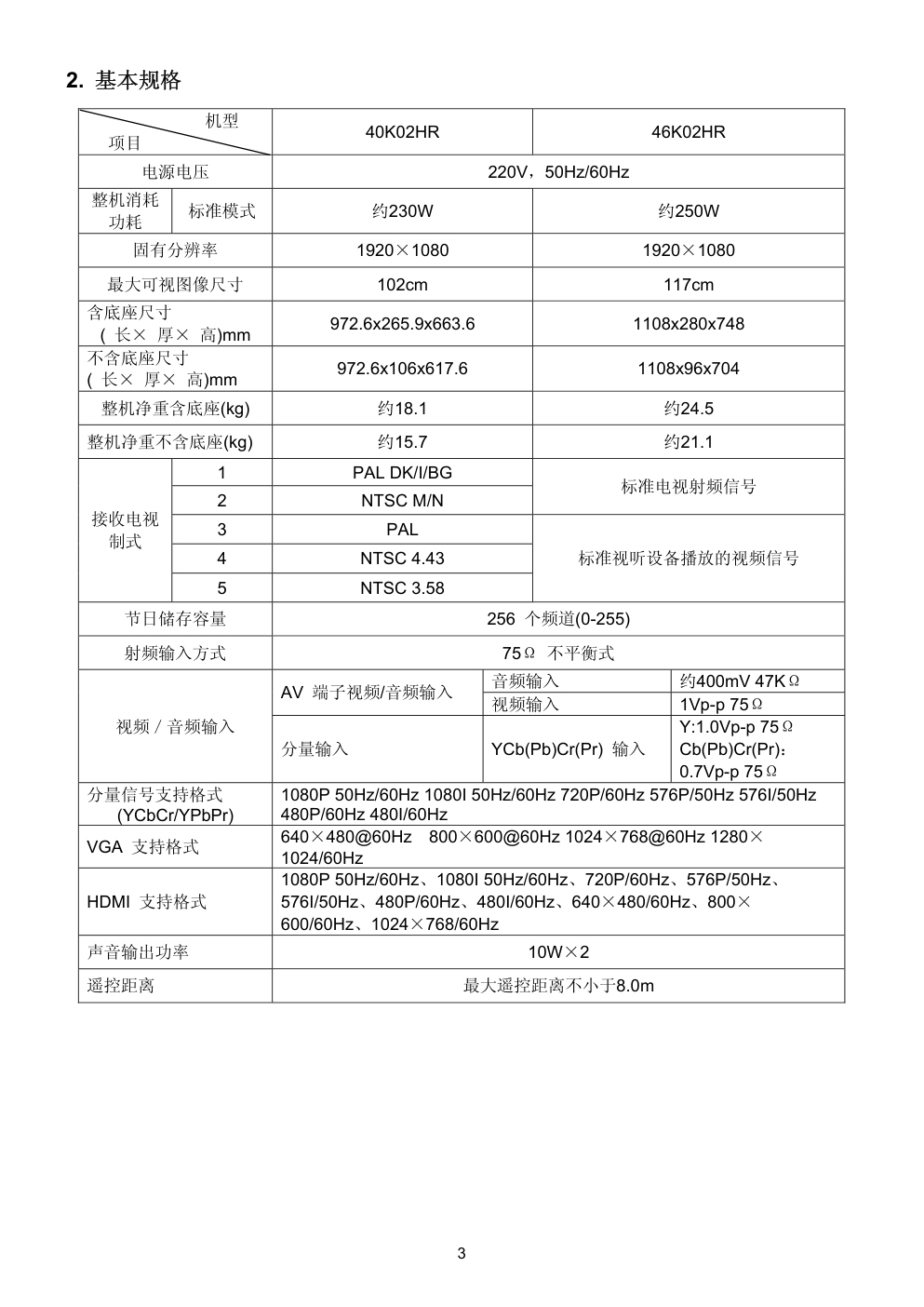

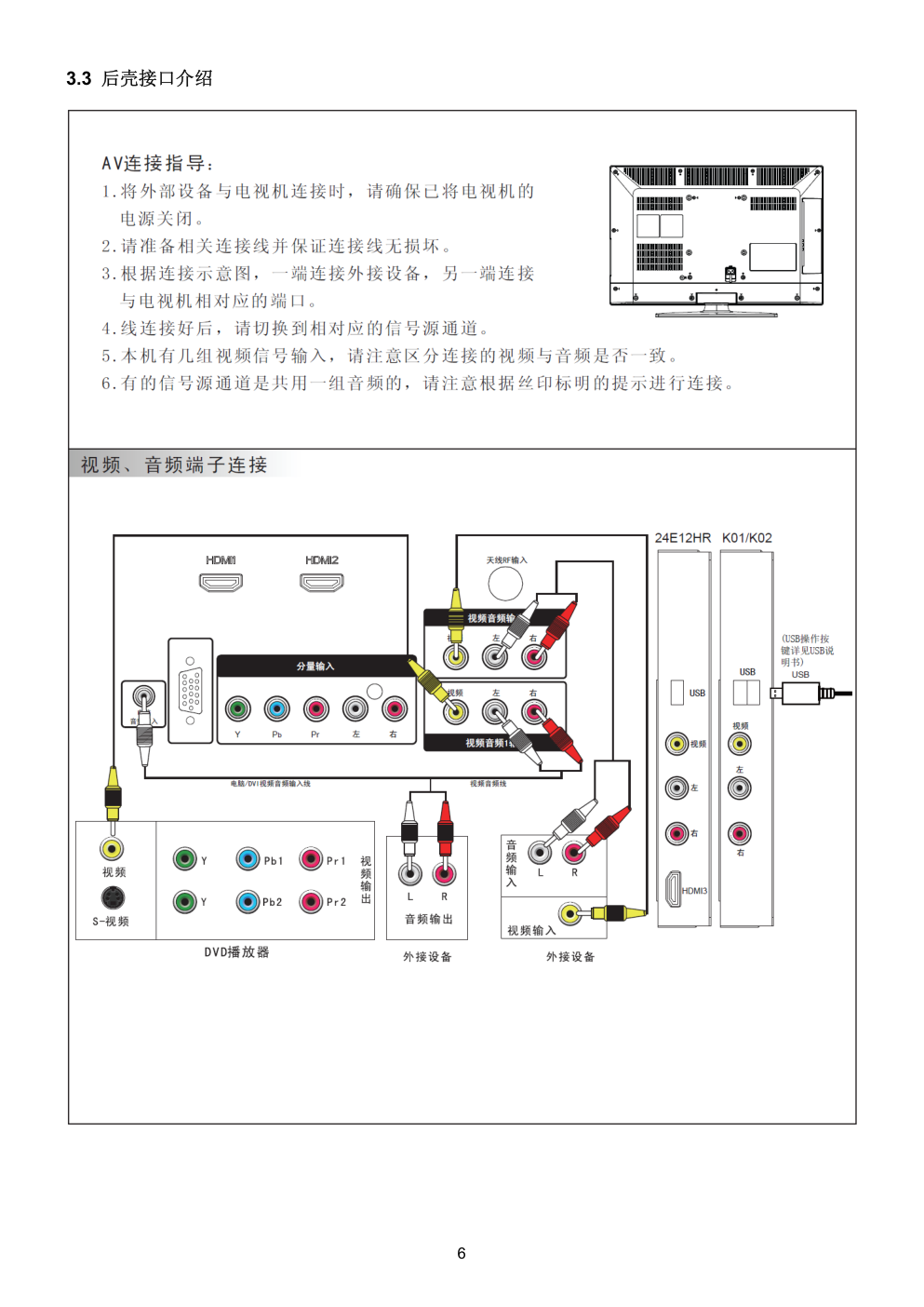

首次发布日期: 2010/7 40K02HR&46K02HR中文维修手册仅用于维修参考 1 目录 1. 安全与注意事项……………..………………………………………………………………..... 2 1.1 安全注意点………………..……………………………………………………...………… 2 1.2 操作使用注意…………………..……………………………………...…………………… 2 1.3 存储注意事项…………………..……………………………………...…………………… 2 1.4 高压警告………………………..…………………………...……………………………… 2 2. 基本规格……………………..…………………………………………………………………. 3 3. 操作说明及调整…………………….………………………………………………………….. 4 3.1 遥控器说明……………………..……………...…………………………………………… 4 3.2 控制面板………………………..……………...…………………………………………… 5 3.3 后壳接口介绍…………………………..…...……………………………………………… 6 3.4 菜单介绍…………………………..…………...…………………………………………… 8 4. 连接介绍………………………….…………………………………………………………….. 13 4.1 引脚介绍……………………….…………………...………………………………………. 13 4.2 工厂预设模式…………………..………………...………………………………………… 14 5. 故障处理流程………………….……………………………………………………………….. 15 6. 拆卸流程图…………………….……………………………………………………………….. 21 7. 工厂模式调整.………………….………………………………………………………………. 25 8. 电气方框图………...………………………………………………………………………....… 26 9. 电路图…………………..……………………………………………………….…………….... 28 9.1 主板…………………………………………………………………….…………………… 28 9.2 电源板…………………………………………………………..…………………………... 39 9.3 遥控板…………………………………………………………...………………………….. 40 9.4 按键板……………………………………………………………….……………………… 41 10. BOM…………………………………………………………………….……………………… 42 2 1. 安全与注意事项 1.1 安装注意点 (1) 请不要用力压或擦、刮液晶表面，不要随意用手触摸显示器的表面。 (2) 当显示器表面被弄脏了，请用药棉或柔软的棉布轻轻擦拭。 (3) 当有水滴或其它带粘性污染屏幕时请立即擦拭， 它可能造成显示器表面或显示器色彩的变化。 (4) 请不要使显示器受强烈的外力震动。 1.2 操作使用注意点 (1) 移动显示器之前请拔掉电源接线。 (2) 请不要改变主板的原先设置，如果被调整亮度不符合白平衡的规格。 (3) 请注意长时间的使用的辐射在常温比低温要大。 (4) 请注意在长时间显示同一个画面后关机原来的图像信息可能还保持在上面。 (5) 避免手机对TV影响，以免损坏TV。 1.3 存储注意事项 (1) 当你长时间存储时请保持在-20℃~+60℃之间，不要暴露在阳光下，湿度小于80％RH。 (2) 请不要将显示器放置在高湿度和高温环境下，例如温度：60℃，湿度：90%RH. (3) 请不要将显示器放置在低温环境下，例如低于-10℃以下。 1.4 高压警告 显示器高压是由电源升压板产生的，如果不注意接触到高压，可能被严重电击。 3 2. 基本规格 机型 40K02HR 46K02HR 项目 电源电压 220V，50Hz/60Hz 整机消耗 功耗 标准模式 约230W 约250W 固有分辨率 1920×1080 1920×1080 最大可视图像尺寸 102cm 117cm 含底座尺寸 ( 长× 厚× 高)mm 972.6x265.9x663.6 1108x280x748 不含底座尺寸 ( 长× 厚× 高)mm 972.6x106x617.6 1108x96x704 整机净重含底座(kg) 约18.1 约24.5 整机净重不含底座(kg) 约15.7 约21.1 接收电视 制式 1 PAL DK/I/BG 标准电视射频信号 2 NTSC M/N 3 PAL 标准视听设备播放的视频信号 4 NTSC 4.43 5 NTSC 3.58 节日储存容量 256 个频道(0-255) 射频输入方式 75Ω 不平衡式 视频／音频输入 AV 端子视频/音频输入 音频输入 约400mV 47KΩ 视频输入 1Vp-p 75Ω 分量输入 YCb(Pb)Cr(Pr) 输入 Y:1.0Vp-p 75Ω Cb(Pb)Cr(Pr)： 0.7Vp-p 75Ω 分量信号支持格式 (YCbCr/YPbPr) 1080P 50Hz/60Hz 1080I 50Hz/60Hz 720P/60Hz 576P/50Hz 576I/50Hz 480P/60Hz 480I/60Hz VGA 支持格式 640×480@60Hz 800×600@60Hz 1024×768@60Hz 1280× 1024/60Hz HDMI 支持格式 1080P 50Hz/60Hz、1080I 50Hz/60Hz、720P/60Hz、576P/50Hz、 576I/50Hz、480P/60Hz、480I/60Hz、640×480/60Hz、800× 600/60Hz、1024×768/60Hz 声音输出功率 10W×2 遥控距离 最大遥控距离不小于8.0m 4 3. 操作说明及调整 3.1 遥控器说明 5 3.2 控制面板 说明： 下列示图只是方便你认识各个端子所在位置，并方便连接外部设备，由于产品的改进，可能与实际的标示 不一致，请以实物为准。 6 3.3 后壳接口介绍 7 8 3.4 菜单介绍 一、图像设定菜单 1、按遥控器或控制面板上“菜单”键进入主菜单。 2、按遥控器的导航键或控制面板上的音量加减键选择“图像菜单”。 3、按遥控器的导航键或控制面板上的频道选择键选择您想设置的图像子菜单。 4、连续按“菜单”键退出系统菜单。 5、图像菜单包括以下选项： 亮度 调整整个屏幕的明亮程度。一般与对比度配合使用，数值越大，图像越亮，反之则越暗。 对比度 调节画面的黑白层次。 彩色 调节画面彩色的鲜艳度（饱和度）。 色调 调节颜色矩阵的偏转角度。在 NTSC制式下有效，在 PAL制式下不可调，显示为灰色。 清晰度 调节画面清晰度。数值越大，图像越清晰，但相应图像噪点会增多，请根据个人观看需求 设置。 降噪 该项功能使用全数字降噪技术处理，用于降低噪声对图像的影响。“自动”表示根据图像 内容自动降噪；“弱”、“中”、“强”、“关”表示降噪程度等级。降噪越强，图像噪 点越少，但相应图像层次感越差，有可能导致个别运动图像拖尾。 显示模式 16：9（全屏）模式：水平延展4：3图像以填满16：9屏幕，这种尺寸适合于 DVD或宽广 播。4：3：以原始尺寸显示4：3图像，在屏幕的左右两侧会出现黑带。人物模式：放大图 像的上下部分，延展图像的上边和下边填满16：9屏幕。电影模式：垂直放大 16： 9宽幕 以适合屏幕尺寸。使用此模式图像的顶部和底部可能会被部分切除。全景模式：放大图像 的左右部分。延展图像的左边和右边以填满16：9屏幕。字幕模式：垂直延展16：9图像显 示，完整显示底部字幕。使用此模式图像的顶部可能会被切除。注：电脑通道下只支持 “全屏模式和4：3”，分量及 HDMI通道下无“全景模式”。 图像模式 此功能可方便用户根据收视环境明暗程度，选择最符合观看要求的图像模式，其中“标 准”、“亮丽”、“柔和”均为工厂预设模式，“自设”为用户根据个人喜好调整设定的 图像参数。 色温 本机可调整色温选项，其中有“标准”、“冷色”、“暖色”三种模式。 9 二、声音设定菜单 1、按遥控器或控制面板上“菜单”键进入主菜单。 2、按遥控器的导航键或控制面板上的音量加减键选择“声音菜单”。 3、按遥控器的导航键或控制面板上的频道选择键选择您想设置的声音子菜单。 4、连续按“菜单”键退出系统菜单。 5、声音菜单包括以下选项： 平衡 调整左/ 右扬声器的伴音平衡，左右声道会随着平衡值的变化而进行伴音大小的转换，建 议设置为中间值。 环绕声 此功能打开可使声音具有虚拟环绕声效果。 低音提升 此功能打开可增强重低音效果。 语音清晰度 此功能打开可使影院模式下的声音更加清晰。 自动音量 由于电视节目制作时声音调制度不同，在更换电视频道或插播广告时可能出现音量突变， 打开此功能可保持音量等级不变，而不会受电视节目的声音输入幅度影响过大。 均衡器 根据自己的喜好，通过调节均衡器的各个频率点的幅度，达到自己理想的声音效果。 三、调台设定菜单 10 1、按遥控器或控制面板上“菜单”键进入主菜单。 2、按遥控器的导航键或控制面板上的音量加减键选择“调台菜单”。 3、按遥控器的导航键或控制面板上的频道选择键选择您想设置的调台子菜单。 4、连续按“菜单”键退出系统菜单。 5、调台菜单包括以下选项： 频道号 显示当前频道号，可通过按遥控器的导航键或控制面板上的音量加减键进行当前节目频道 号的变更。 跳台 当一些重复或不想看的频道，可使用跳台功能，在该节目下，将跳台功能设置为开，设置 后，当您通过频道或减顺序选台时，将不再显示此台。但通过数字键输入相应的台号则可 以出现此台，若要恢复该节目，重复上述操作将菜单跳台项设置为关即可。 彩色制式 设置当前频道的彩色制式，各个国家和地区采用的彩色制式可能不同，搜台前确定您所在 的地区采用何种制式，我国内地的彩色制式一般为PAL，建议设置为自动。 声音制式 设置当前频道的声音制式，各个国家和地区采用的声音制式可能不同，搜台前请确认您所 在的地区采用何种制式，当电视机设置的声音制式也电视台发射的声音制式不一致时，将 不能挺到正常的声音，此时需调节声音制式，我国内地的声音制式一般为D/K制式，深圳地 区为I制式。 频段 在手动搜台时，若已知节目频率所在的频段，可在手动搜台前讲频段设置为相应频段 （VHFL、VHFH、UHF），再进行手动搜台以节省搜台时间。 手动搜台 从当前频道的频率开始，向频率增加或减少的方向搜一个台，取代当前频道。选中手动搜 台后按 ◄ /► 进行搜台，搜索动作自动停止并自动存台，按菜单键退出手动搜台菜单。 自动搜台 此功能可实现对整个电视是新的自动搜索和存储，自动搜索完成后电视机将自动退出搜台 菜单并保存，在搜台过程中科按菜单键退出搜台。 频率微调 如果当前收看节目图像或伴音不正常，可能为电视和太的实际信号频率变化，导致其与电 视机存储的频率有一定偏差，此时，科通过频率微调得到较好的收看效果，也可以通过手 动搜台重新进行节目锁存。 频道编辑 先选择源节目号和目标节目号，再进行节目交换和存储操作，其中，存台功能可以将源节 目号的电视频道存往目标节目号，交换功能可以使源节目号和目标节目号交换电视频道。 音量补偿 由于各台录制节目时音量设置不同，可以导致换台时各台音量太小不同，此时可用此功能 将各台音量大小调到一致，若个别台声音太大，则音量补偿向左调，反之向右调，默认音 量补偿为0 四、电脑设定菜单 11 1、按遥控器或控制面板上“菜单”键进入主菜单。 2、按遥控器的导航键或控制面板上的音量加减键选择“电脑菜单”。 3、按遥控器的导航键或控制面板上的频道选择键选择您想设置的电脑子菜单。 4、连续按“菜单”键退出系统菜单。 5、电脑菜单包括以下选项： 自动调整 此功能可以自动调整电脑状态下的各项系统参数，使画面达到最佳的显示。 水平位置 手动调节画面在水平方向的位置。 垂直位置 手动调整画面在垂直方向的位置。 相位 当画面模糊或抖动时，可以尝试使用此功能进行相位调整。 频率 当画面水平幅度过于小或大时，可以尝试使用此功能进行频率调整。 五、设置设定菜单 1、按遥控器或控制面板上“菜单”键进入主菜单。 2、按遥控器的导航键或控制面板上的音量加减键选择“设置菜单”。 3、按遥控器的导航键或控制面板上的频道选择键选择您想设置的设置子菜单。 4、连续按“菜单”键退出系统菜单。 5、设置菜单包括以下选项： 语言 简体中文和英语两种语言菜单可供选择。 开机通道 开此功能可以设置电视机在开机后进入的信号源通道。设置为“记忆”，则开机时电视 睡眠时间 此功能可设置定时时间。当设置的睡眠时间到时，电视机便自动进入待机状态。 童锁 为避免家中小孩误按电视机按键而影响观看，您可以设置“童锁”功能，童锁功能打开， 此时电视机上的按键不起任何作用，仅可通过遥控器进行电视机功能操作。 12 六、设置设定菜单 1、按遥控器或控制面板上“菜单”键进入主菜单。 2、按遥控器的导航键或控制面板上的音量加减键选择“高级菜单”。 3、按遥控器的导航键或控制面板上的频道选择键选择您想设置的高级子菜单。 4、连续按“菜单”键退出系统菜单。 5、高级菜单包括以下选项： 信号源 此功能可选择信号源 六基色Ⅲ代 此功能将演示六基色Ⅲ代技术。“优化 ” 表示在原来基础上以一种最优的画质改善 效果为目的，采用六基色处理对图像最优化的处理的预先设置状态。“增强 ” 表示 在优化的基础上以突出画质改善效果为目的，采用六基色处理技术对图像进行强烈又 艳丽的处理的预先设置状态。“彩色演示 ” 表示在原来的彩色基础上进行分屏演 示，进一步体验、对比欣赏六基色 Ⅲ代技术“开”和“关”的效果。“关” 表示一 种不采用六基色处理技术对图像进行处理的预先设置状态。 健康屏变 此功能打开主要目的是改善液晶电视观看的舒适度，改善显示画质和降低功耗。“光 感屏变”表示根据环境光的亮度调节显示屏的背光亮度；场景屏变”表示根据图像内 容的亮度调节显示屏的背光亮度；健康全屏变”表示综合前述两项内容显示屏的背光 亮度；关”表示关闭健康屏变功能。 手动背光调节 根据需要手动调节液晶电视背光亮度，实现对图像亮度的间接调整，降低能耗。 壁挂音效 为了让您在使用不同安装方式时能获得完美的音效体验，请您在使用挂墙安装方式时 设为“开”，底座安装方式时请设为“关”。 菜单操作音 此功能可选择菜单操作时是否有提示音。 开机音乐 此功能可选择开机时是否有音乐提示音。 关机音乐 此功能可选择关机时是否有音乐提示音。 单独听 当您只想听音乐而不需要观看电视机图像时，可使用此功能，达到既满足您聆听美妙 音乐的需要，同时能达到节能环保的作用。进入单独听后，只响应声音相关和待机键 功能，按其它键退出单独听功能。 13 4. 连接介绍 4.1 引脚介绍 D-SUB 引脚号 功能描述 引脚号 功能描述 1. Red video 9. No Pin! 2. Green video 10. Sync ground 3. Blue video 11. RXD 4. TXD 12. Serial data for DDC 5. Ground 13. H-Sync 6. Red ground 14. V-Sync 7. Green ground 15. Serial clock for DDC 8. Blue ground HDMI 引脚号 功能描述 引脚号 功能描述 1. TMDS Data2+ 11. TMDS Clock Shield 2. TMDS Data2 shield 12. TMDS Clock- 3. TDMS Data2- 13. CEC 4. TMDS Data1+ 14. Reserved (N.C. on device) 5. TMDS Data1 shield 15. SCL 6. TMDS Data1- 16. SDA 7. TMDS Data0+ 17. DDC/CEC Ground 8. TMDS Data0 shield 18. +5V Power 9. TMDS Data0- 19. Hot Plug Detect 10. TMDS Clock+ 14 4.2 工厂预设模式 分辨率 行频频率(KHz) 刷新频率(Hz) 640×480 59.9 31.5 800×600 60.3 37.9 1024×768 60 48.3 1280×1024 60.02 63.981 15 5. 故障处理流程 无法启动 检测电源板CN902的PIN8/9是否有24V电压输出 有 无 更换电源板 检测按键板的POWER键是否失灵 是 更换按键板 否 检测IR板的红外接收器U01是否失灵 是 否 更换IR板 更换主板 无电（LED不亮） 检测电源板CN902的PIN11/12是否有5V电压输出 无 有 更换电源板 检测IR板及LED灯 检测插座是否有电或硬开关是否打开 有 无 重插电源插座或开启硬开关 更换IR板 16 先更换主板 检测是否OK 无画 检测TV是否受控，能否用遥控器或按键板开关机 是 否 更换主板 检测是否有背光 是 否 检测LVDS线是否良好 是 否 检测主板上CN405的PIN5/6/7/8 是否有5V供电 重插或更换LVDS线 是 否 更换主板 否 更换Panel 检测主板CN700是否有BL信号 是 否 更换主板 检测电源板CN902的PIN8/9是否有24V电压输出 是 否 更换电源板 更换Panel 17 彩条、水波纹、画抖、画闪、 鬼影、残影、拖影等干扰 检测信号源出 信号是否正常 重新设置 信号源 是 否 检测信号线 是否良好 更换信号线 画异 是 否 检测附近是否有干扰源 是 否 排除干扰源 先更换主板 检测是否OK 否 更换Panel TV画面雪花点、重 影、细线、条纹干扰 检测TV信号线 是否接触不良 是 否 重新连接 TV信号线 检测附近是否 有高频干扰源 是 否 排除干扰源 用场强仪检测信号强度 是否在45-100db之间， 65db左右为最佳值 是 否 更换主板 太弱：加装信号放大器 太强：减少信号放大器 或加装信号衰减器 间歇性画异加温 画异冷开机画异 检测软体版本是 否需要更新 是 否 升级软体 否 取回站内 加温检测 先更换主板 检测是否OK 18 无声或声音异常 检测信号源音频接口是否正确，或TV制式是否为DK制 是 否 重插音频接口或设置TV制式 检测TV是否被静音，调整音量大小， 或进入菜单进行复位看是否OK 否 检测主板到喇叭的连接线是否断路 是 否 更换连接线 检测喇叭阻抗是否变质 (喇叭阻抗值标在喇叭上) 是 否 更换喇叭 更换主板 收不到台或收台不全 检测软体版本是否需要更新 升级软体 是 否 用场强仪检测信号强度是否在45- 100db之间，65db左右为最佳值 是 否 用别的TV测试是否能收到此台 太弱:加装信号放大器 太强:减少信号放大器或加装信号衰减器 和客户说明当地TV信号未转播此台 检测此频道是否发生频 偏，尤其是使用卫星信号 是 否 是 否 建议客户重新 设置信号源 更换主板 19 异响 喇叭异响 （破音，滋滋声） 电源板，PANEL异响 检测喇叭是否变质 更换喇叭 主板功放异常 更换主板 是 否 更换电源板/PANEL 遥控失灵 检查遥控器电池是否未安置好或没电 重新安置或更换电池 用别的遥控器测试是否可用 是 否 是 否 更换遥控器 检测IR板是否异常 是 否 更换IR板 更换主板 20 OSD不稳定或无法正常工作 按键板连接正常吗？ 接好按键板 按键正常吗？ 更换按键 是 否 按键板有无故障？ 更换按键板 检查主板 否 是 否 是 21 6. 拆卸流程图 40K02HR 步骤 图片 描述 准备 把 LCD-TV 平 放在干净的柔 软的平面上 拆底座 旋开红色标志 的螺丝，去底 座。 拆后盖 旋开红色标志 的螺丝，去后 盖。 22 拆主板， 电源板， 按键板， 喇叭 旋开红色标志 的螺丝和连接 线，拆主板， 电源板，升压 板，按键板。 拆壁挂龙 骨 旋开红色标记 的螺丝拆壁挂 龙骨 前框 前框 23 46K02HR 步骤 图片 描述 准备 把 LCD-TV 平放在干净 的柔软的平 面上 拆底座 旋开红色标 志的螺丝， 去底座。 拆后盖 旋开红色标 志的螺丝， 去后盖。 24 拆主板， 电源板， 按键板 旋开红色标 志的螺丝和 连接线，拆 主板，电源 板，按键 板。 拆壁挂 龙骨 旋开红色标 记的螺丝拆 壁挂龙骨 前框 前框 25 7. 工厂模式调整 1. 进入工厂模式方式为： 将音量减到0，按住面板“音量-”键同时按遥控器“屏显”键，可以进入工厂模式。 2. ADC调整方法 ： 首先进入工厂模式，选择“Current Source”项，设置时间和图像，点击“Auto Color”。 时间和图像设置：YPbPr: Timing 323(HDTV 1080i) pattern 185(COLORBAR) VGA: Timing 137(1024*768/60HZ) pattern 146(8 GRAY) 26 8. 电气方框图 27 28 9. 电路图 9.1 主板 715G4089M0F000004L CN1102 PHONEJACK PHONEJACK 1 2 3 C1110 10N 50V R1109 NC 100OHM1/16W VGA_SDA B PC_GND 13 DDCSCL R1123 2.2K 1/16W TX0 C1111 4700P 50V R1104 10K1/16W PC_HSYNC 12,13 C1114 5PF 50V U103 AZC199-04S 1 2 3 4 5 6 I/O1 GND I/O2 I/O3 VDD I/O4 VS R1103 10K1/16W R5423 100OHM1/16W U0RX 13 HS R C1115 10N 50V U101 AZC199-04S 1 2 3 4 5 6 I/O1 GND I/O2 I/O3 VDD I/O4 RX0 D1708 BAT54C 1 3 2 PC_AUDIO C1118 330pF 50V PC_AUL_IN 18 C1113 5PF 50V R1126 12K 1/16W R5421 NC 100OHM1/16W R1114 68OHM 1/16W RX0 R C1117 330pF 50V R1116 75R 1/16W 1% +5V_STBY C1108 10N 50V R1125 7K5 1/16W 5% PC_AUR_IN 18 VGA_5V_S TX0 VS C1119 330pF 50V PC_B_IN 13 R1112 NC 100OHM1/16W R1119 100OHM1/16W DDCSCL +5V_STBY TX0 DDCSDA C1116 330pF 50V +5V_STBY DDCSDA U100 NC M24C02-WMN6TP 1 2 3 4 5 6 7 8 A0 A1 A2 VSS SDA SCL WP VCC R1000 NC 4.7K 1/16W VGA_5V PC_VSYNC 12,13 HS FB1103 30R/700mA 1 2 C1109 10N 50V VGA_5V_S R1110 100OHM1/16W R1115 68OHM 1/16W PC_R_IN 13 G R1113 100OHM1/16W R1120 100OHM1/16W A A4 1 11 Saturday , March 13, 2010 01: D-SUB INPUT OEM MODEL Size Rev Date Sheet of TPV MODEL PCB NAME 称爹 T P V ( Top Victory Electronics Co . , Ltd. ) Key Component 絬 隔 瓜 絪 腹 C1000 NC 220N 25V RX0 FB1104 30R/700mA 1 2 RX0 C1112 5PF 50V VGA_5V PC_G_IN 13 R1121 100OHM1/16W FB1102 30R/700mA 1 2 PC_SOG 13 R1117 75R 1/16W 1% R5424 100OHM1/16W R5422 NC 100OHM1/16W R1111 68OHM 1/16W U0TX 13 R1127 7K5 1/16W 5% R1122 2.2K 1/16W DDCSCL R1124 12K 1/16W R1118 75R 1/16W 1% VGA_SCL CN1101 CONN 1 6 2 7 3 8 4 9 5 11 12 13 14 15 10 17 16 18 19 B G ZD1102 BZX84-C5V6 1 3 DDCSDA 29 R665 1K 1/10W R668 1K 1/10W R1221 68OHM 1/16W AR3 13 FB1409 NC 120R/500mA 1 2 R659 1.2K 1/10W C1201 NC 10N 50V R660 1K 1/10W ZD103 NC MLVG0402 1 2 R1233 0R05 OHM C1207 NC 15P 50V R1204 68OHM 1/16W C1231 330pF 50V Q608 PMBS3906 1 2 3 R662 1K 1/10W COMP1_PB_IN 13 ZD104 MLVG0402 1 2 B A3 2 11 Wednesday , March 31, 2010 02: REAR I/O OEM MODEL Size Rev Date Sheet of TPV MODEL PCB NAME 称爹 T P V ( Top Victory Electronics Co . , Ltd. ) Key Component 絬 隔 瓜 絪 腹 C676 100NF 25V GND Q610 PMBS3906 1 2 3 FB1411 120R/500mA 1 2 COMP2_AUL_IN 18 C1208 15P 50V R1205 NC 75R 1/16W 1% ZD101 NC MLVG0402 1 2 R1207 NC 75R 1/16W 1% R669 18K 1/10W C1234 47pF 50V C1235 4700P 50V CVBS1_IN 13 CVBS1_IN_AUR_IN 18 COMP2_SOG 6,13 C1220 330pF 50V C1519 100P 50V R1201 NC 68OHM 1/16W R1503 10OHM1/16W FB1410 120R/500mA 1 2 2010-03-31 PO PO声改善 GND CVBS_OUT 13,16 R664 1.2K 1/10W R1210 NC 12K 1/16W R1209 NC 10K1/16W ZD108 MLVG0402 1 2 C1232 NC 4700P 50V C1229 330pF 50V C1203 NC 10N 50V R658 15K 1/10W R667 18K 1/10W C675 100P 50V GND Q609 PMBS3904 1 2 3 COMP2_GND 13 R1518 1UF K 10V FB1412 120R/500mA 1 2 COMP2_Y_IN 13 R1223 75R 1/16W 1% C1204 NC 10N 50V R1240 20K 1/16W ZD107 MLVG0402 1 2 R1208 NC 100OHM1/16W C1219 10N 50V C7165 2N2 50V C1206 NC 15P 50V + C1503 47UF 16V COMP1_SOG 6,13 R1502 10K1/16W R1238 6.2K 1/16W +5V_ON COMP1_AUR_IN 18 C1221 330pF 50V R1220 75R 1/16W 1% C1212 NC 330pF 50V C1216 15P 50V R1215 20K 1/16W R1217 100OHM1/16W R1219 75R 1/16W 1% R1202 NC 68OHM 1/16W COMP1_PR_IN 13 COMP1_AUL_IN 18 R1206 NC 75R 1/16W 1% R1213 6.2K 1/16W COMP1_Y_IN 13 A B C CN1203 JACK 2 1 4 3 5 6 R670 1K 1/10W C678 100NF 25V C7164 2N2 50V +5V_ON C1217 10N 50V R1216 20K 1/16W C1233 47N 16V R1203 NC 68OHM 1/16W COMP2_PR_IN 13 R663 15K 1/10W R1506 150 OHM 1/8W C1213 NC 330pF 50V R1241 20K 1/16W Q611 PMBS3904 1 2 3 C677 100P 50V +5V_ON R1211 NC 10K1/16W FB1407 NC 120R/500mA 1 2 R1222 68OHM 1/16W GND AL3 13 C1508 1uF 25V R1509 0R05 OHM R1218 75R 1/16W 1% FB1408 NC 120R/500mA 1 2 COMP2_PB_IN 13 ZD106 MLVG0402 1 2 C1237 330pF 50V R1508 0R05 OHM GND GND R7515 0R05 1/10W C1210 NC 330pF 50V Q1502 PMBS3904 R1239 6.2K 1/16W + C1504 330uF 10V C1215 15P 50V E A B C D CN1201 NC JACK 1 2 3 4 5 6 7 8 9 10 11 COMP1_GND 13 R1232 100OHM1/16W C1205 NC 15P 50V C1222 330pF 50V R1212 NC 12K 1/16W C1211 NC 330pF 50V CVBS1_IN_AUL_IN 18 C1502 100N 16V COMP2_AUR_IN 18 ZD102 NC MLVG0402 1 2 C1209 10N 50V R1214 6.2K 1/16W C1214 330pF 50V R1231 NC 0R05 OHM C1236 330pF 50V C1509 1uF 25V R7513 0R05 1/10W R657 1K 1/10W E A B C D CN1202 JACK 1 2 3 4 5 6 7 8 9 10 11 C1202 NC 10N 50V C1218 10N 50V R1505 33K 1/16W 5% R1517 1UF K 10V C1513 100P 50V A B C CN1501 JACK 2 1 4 3 5 6 R1504 75R 1/16W 1% 30 1 2 3 4 5 6 7 8 CN1402 CONN 1 2 3 4 6 5 7 8 11 12 9 10 + C1410 100uF 16V C1411 NC SIDE_CVBS_IN 13 + C1406 100uF 16V HDMI3_D2- 11,13 HDMI3_DDC_SDA 10,11,13 R1404 0R05 OHM USB_OC1 13 B
