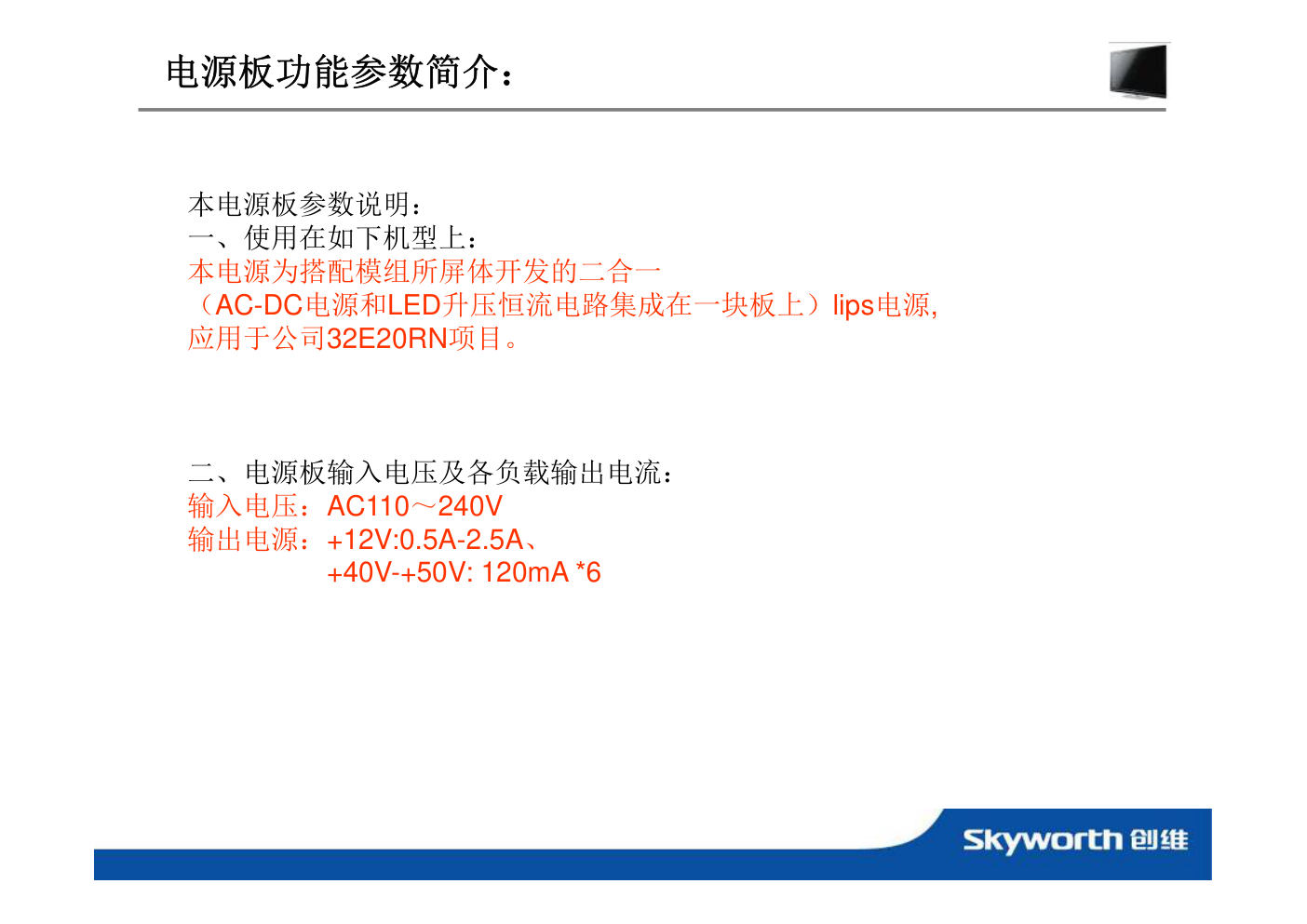

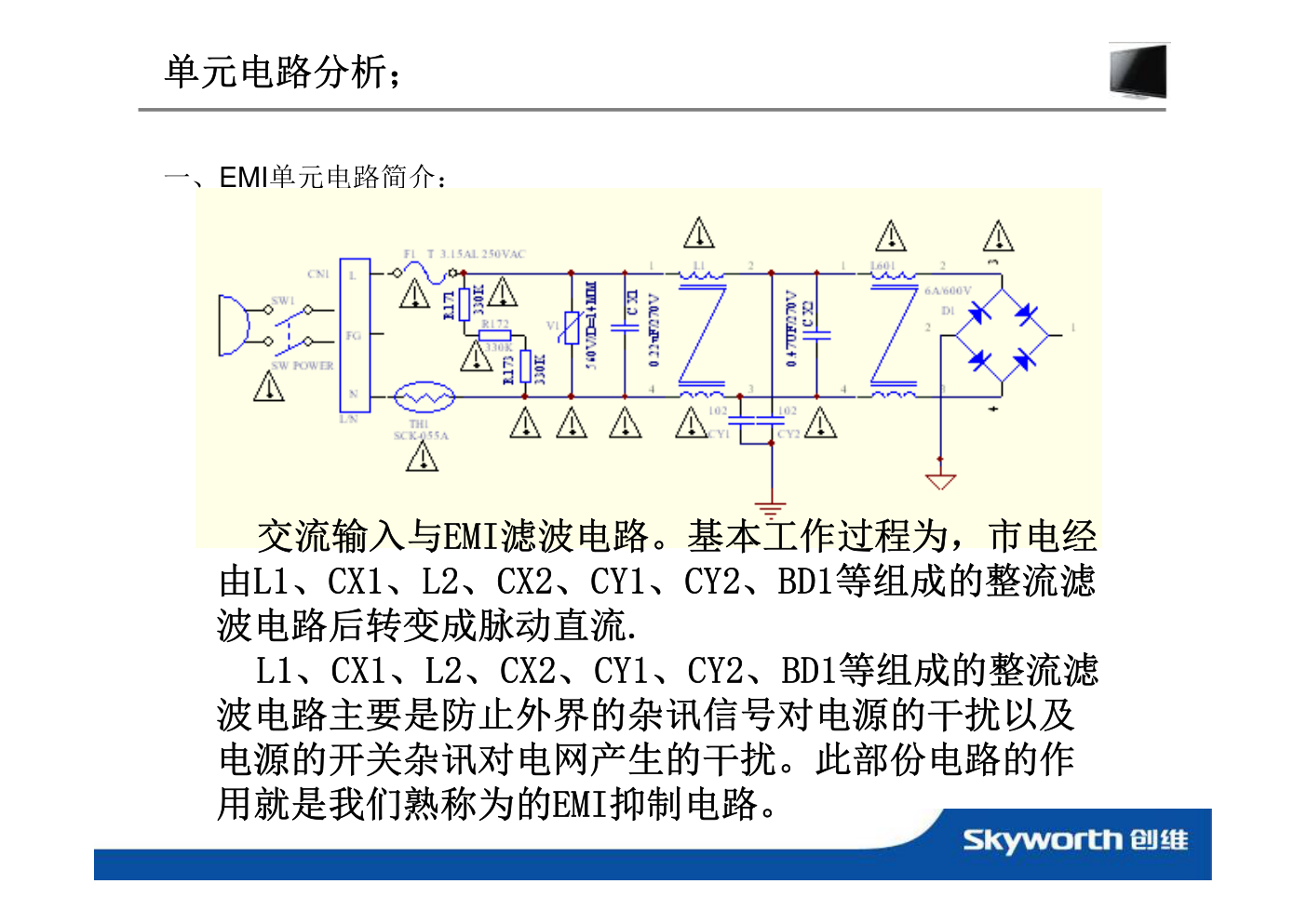

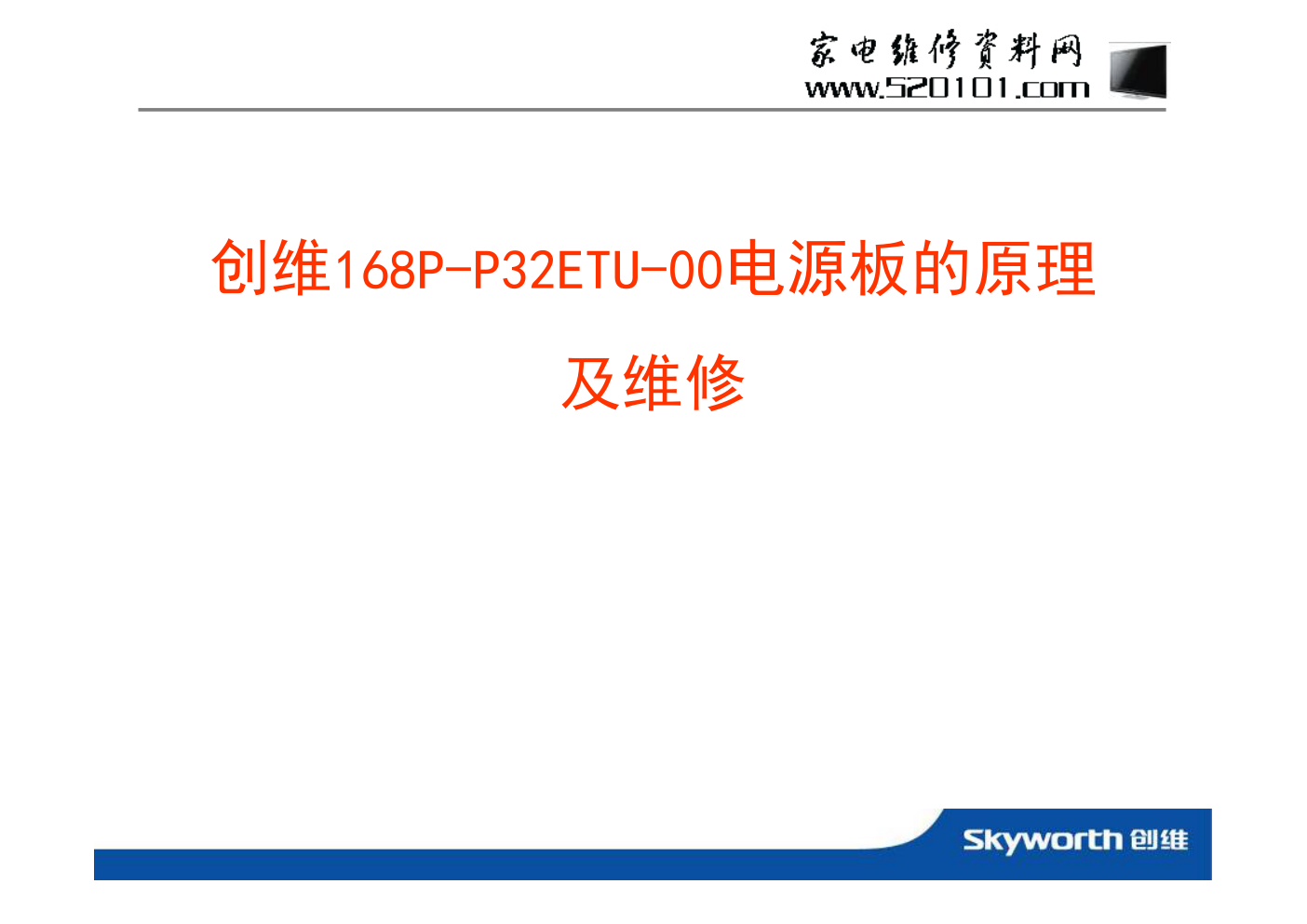

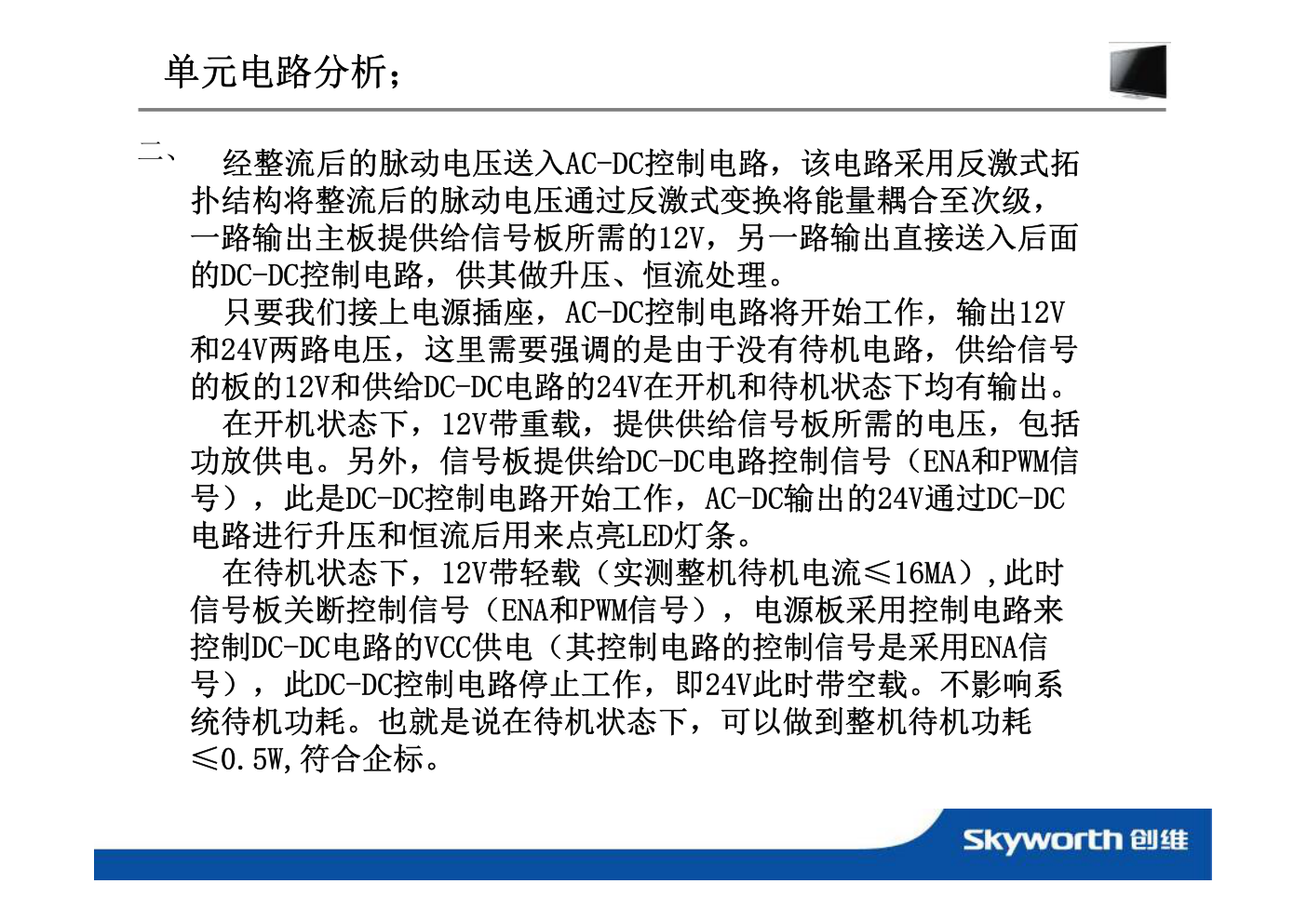

创维168P-P32ETU-00电源板的原理 及维修 主讲内容： 1、电源板功能参数简介； 2、系统框图； 3、单元电路分析； 4、常见故障检修。 电源板功能参数简介： 本电源板参数说明： 一、使用在如下机型上： 本电源为搭配模组所屏体开发的二合一 （AC-DC电源和LED升压恒流电路集成在一块板上）lips电源, 应用于公司32E20RN项目。 二、电源板输入电压及各负载输出电流： 输入电压：AC110～240V 输出电源：+12V:0.5A-2.5A、 +40V-+50V: 120mA *6 系统框图： 此电源板框图 电路原理图 单元电路分析； 一、EMI单元电路简介： 交流输入与EMI滤波电路。基本工作过程为，市电经 由L1、CX1、L2、CX2、CY1、CY2、BD1等组成的整流滤 波电路后转变成脉动直流. L1、CX1、L2、CX2、CY1、CY2、BD1等组成的整流滤 波电路主要是防止外界的杂讯信号对电源的干扰以及 电源的开关杂讯对电网产生的干扰。此部份电路的作 用就是我们熟称为的EMI抑制电路。 单元电路分析； 二、 经整流后的脉动电压送入AC-DC控制电路，该电路采用反激式拓 扑结构将整流后的脉动电压通过反激式变换将能量耦合至次级， 一路输出主板提供给信号板所需的12V，另一路输出直接送入后面 的DC-DC控制电路，供其做升压、恒流处理。 只要我们接上电源插座，AC-DC控制电路将开始工作，输出12V 和24V两路电压，这里需要强调的是由于没有待机电路，供给信号 的板的12V和供给DC-DC电路的24V在开机和待机状态下均有输出。 在开机状态下，12V带重载，提供供给信号板所需的电压，包括 功放供电。另外，信号板提供给DC-DC电路控制信号（ENA和PWM信 号），此是DC-DC控制电路开始工作，AC-DC输出的24V通过DC-DC 电路进行升压和恒流后用来点亮LED灯条。 在待机状态下，12V带轻载（实测整机待机电流≤16MA）,此时 信号板关断控制信号（ENA和PWM信号），电源板采用控制电路来 控制DC-DC电路的VCC供电（其控制电路的控制信号是采用ENA信 号），此DC-DC控制电路停止工作，即24V此时带空载。不影响系 统待机功耗。也就是说在待机状态下，可以做到整机待机功耗 ≤0.5W,符合企标。 单元电路分析； 三、控制电路分析： VCC in为DC-DC输出的24V电压 ENA 为主板提供给电源控制 DC-DC电路工作与否的控制信号 VCC out为供给DC-DC控制IC 的供电VCC 在开机状态下，ENA输出高电平，此电平通过分压电阻R139和R138分压后驱动 Q103（NPN管）饱和导通，Q103集电极输出低电平经R136限流后驱动Q105（PNP管） 饱和导通，此时VCC in从Q105发射极进，集电极出。经R140降压后提供给精密稳 压控制电路（Q104/R137/ZD10/C18组成），输出VCC out（14V）供给DC-DC控制 芯片供电脚。此时DC-DC控制芯片工作，进行升压和恒流处理，点亮LED灯条。 在待机状态下，ENA输出低电平，此时Q103和Q105均截止，VCC in无法通过 开关Q105，导致DC-DC控制芯片VCC被关断。从而起到关断DC-DC控制电路的目的， 实现待机状态。 主要元件介绍： AC-DC控制芯片 此控制芯片为FUJI公司的FA5641N，它的外形图如 图所示，由该控制芯片和Q1、T1、D7、D8等构成反 激式控制电路。 PIN号码 PIN名称 PIN功能 1 ZCD 零电流检测输入 2 FB 反馈输入 3 IS 电流检测输入 4 GND 接地 5 OUT 输出 6 VCC 供电输入 7 NC 空 8 VH 高电压输入 FA5641N引脚功能定义 主要元件介绍： DC-DC控制电路： 该电路由DC-DC控制IC (IC4)BOOST电感（L3）以及开关 MOS（Q110）、肖特基二极管（D101/D102）等构成。实现升 压和恒流处理功能，输出40-50Vdc 电压，6个通道每个通道 电流120MA.用于点亮LED灯条。此控制芯片为罗姆公司的 BD9393FP-GE2。 1） Pin1脚为信号地。 2） Pin2脚为芯片的门极驱动输出端子，直接驱动外置 Boost MOSFET ，输出电平0-9V，可以直接驱动外围电路. 3） Pin3脚直接对地，不做功能。 4） Pin4脚直接对地，不做功能。 5） Pin5脚为UVLO功能，即输入欠压检测检测脚。当输入 电压低于设定值2.5时，IC停止工作。 6） Pin6脚为PWM1脚，实现调光功能。 7） Pin7脚为PWM2脚。实现调光功能。 8） Pin8脚为VCC脚，提供给芯片供电。 9） Pin9脚为STB脚，即ENA脚. 10） Pin10脚为芯片内部VREF5V脚，正常工作时此引脚电 压为5V. 主要元件介绍 DC-DC控制电路： 11） Pin11脚为芯片逻辑地。 12） Pin12脚为RT脚，通过该脚对地参数设定IC工作频率。 13） Pin13脚为SLOPE脚，对地接一电阻，它与12脚对地参数共同决定 IC工作频率。 14） Pin14脚为ISET脚，对地接一电阻，通过与15脚取样的电压共同 决定灯条工作电流。 15） Pin15脚，见14脚说明。 16） Pin16脚为CP脚，决定芯片出现异常情况芯片关断时间。 17） Pin17脚为FB脚，急芯片调光控制脚，通过采用电流反馈到芯片 稳定电流输出。 18） Pin18脚为POWER GND 19） Pin19-Pin24脚为芯片LED灯条输出电流内置检测脚。 20） Pin25脚同Pin18脚。 21） Pin26脚为ss脚，即芯片软启动脚。 22） Pin27脚为OVP脚，即输出过压保护脚。 23） Pin28脚为CS脚，通过检测流过MOS管的电流来防止磁饱和现象的 发生。 常见故障检修： 1．修理前先目测，细观察整个不良板有无烧器件，损坏器件、元器件虚漏焊等现 象.然后进行如下的几个流程开始检修。 A：首先判断AC-DC部分工作是否正常。（通过测量有无12V/24V输 出可以判断） B：其次判断DC-DC-部分工作是否正常。（有24V输出，通过LED灯 条是否被点亮来判断） 2. 检修流程示意图 Ａ：无12V/24V输出 无+12V/24V输出 可以初步判定AC-DC 控制电路工作异常， 检修该电路 检修步骤： 1. 首先测量IC1 供电是否正常，可以测量C9正极。 2. 其次测量芯片驱动是否正常，不正常可以此时芯片驱动脚是 否短路。 3. 再次检测光耦IC2是否损坏，如未损坏则检查光耦到芯片反 馈回路是否通畅。 4. 此外还可以测量次级输出整流二极管D7/D8有无短路现象。 常见故障检修： Ｂ： 12V/24V输出正常，但LED灯条不亮。 LED灯条不亮 检测主板提供的ENA和PWM 信号是否正常，如果正常 则判定DC-DC控制电路工作 异常,检修该电路 检修步骤： 1． 首先测量IC4 供电是否正常，可以测量C18正极。供电正常位14V左右。如不 正常，检修图3-2-2控制电路异常，检修后排出故障。 2. 其次测量IC4 Pin10脚有无输出5V参考电压，可以测量C24正极，不正常可以 判定芯片没有起振，检测外围电路，看有无器件损坏。 3. 再次测量芯片驱动是否正常，不正常可以此时芯片驱动脚是否短路，同时检 测外围电路，有无器件损坏。 4， 此外测量输出电压是否超过设定的电压，达到OVP保护点也是判定芯片是否 保护的方法之一，通过示波器测量，看开机瞬间输出电压是否异常漂高，如有异常 可以判定取样电阻R149/R151/R150有损坏。 培训结束! 谢谢
