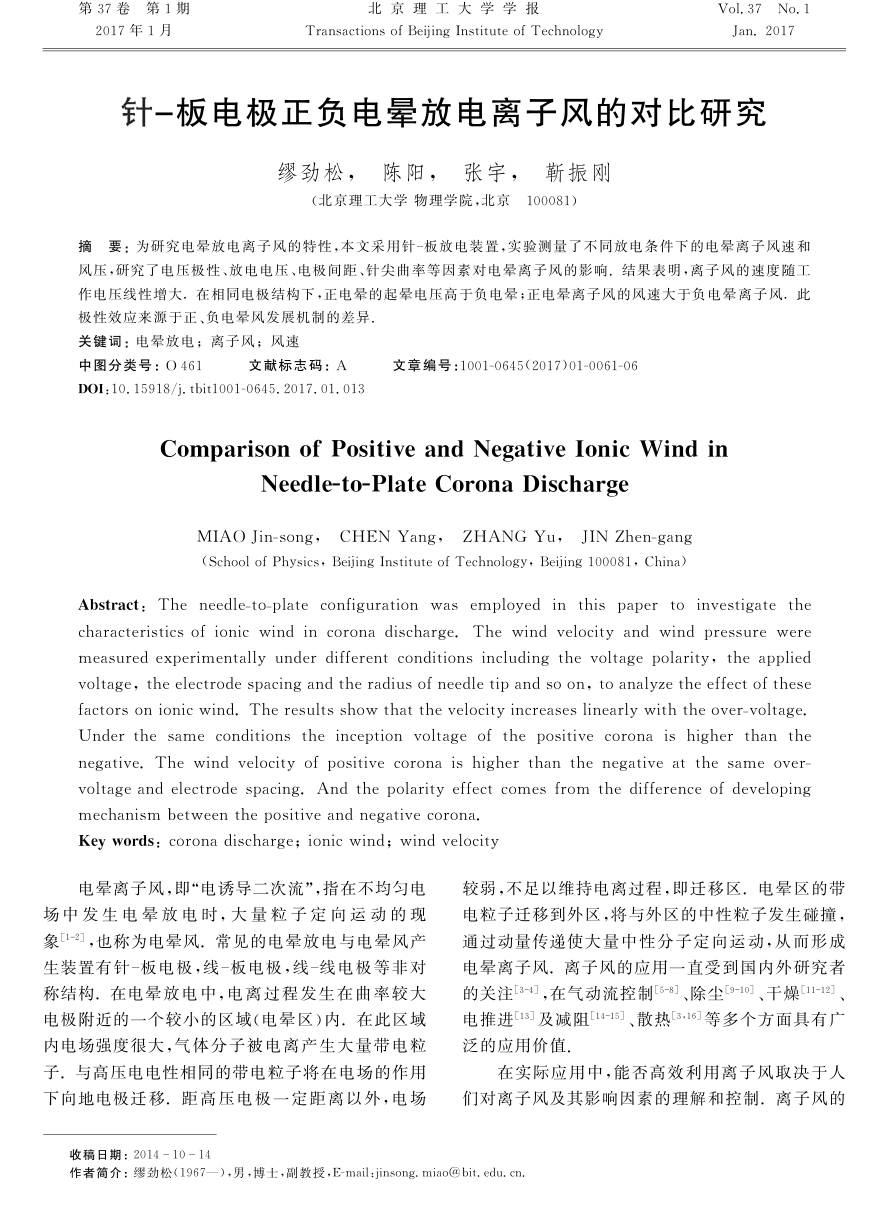

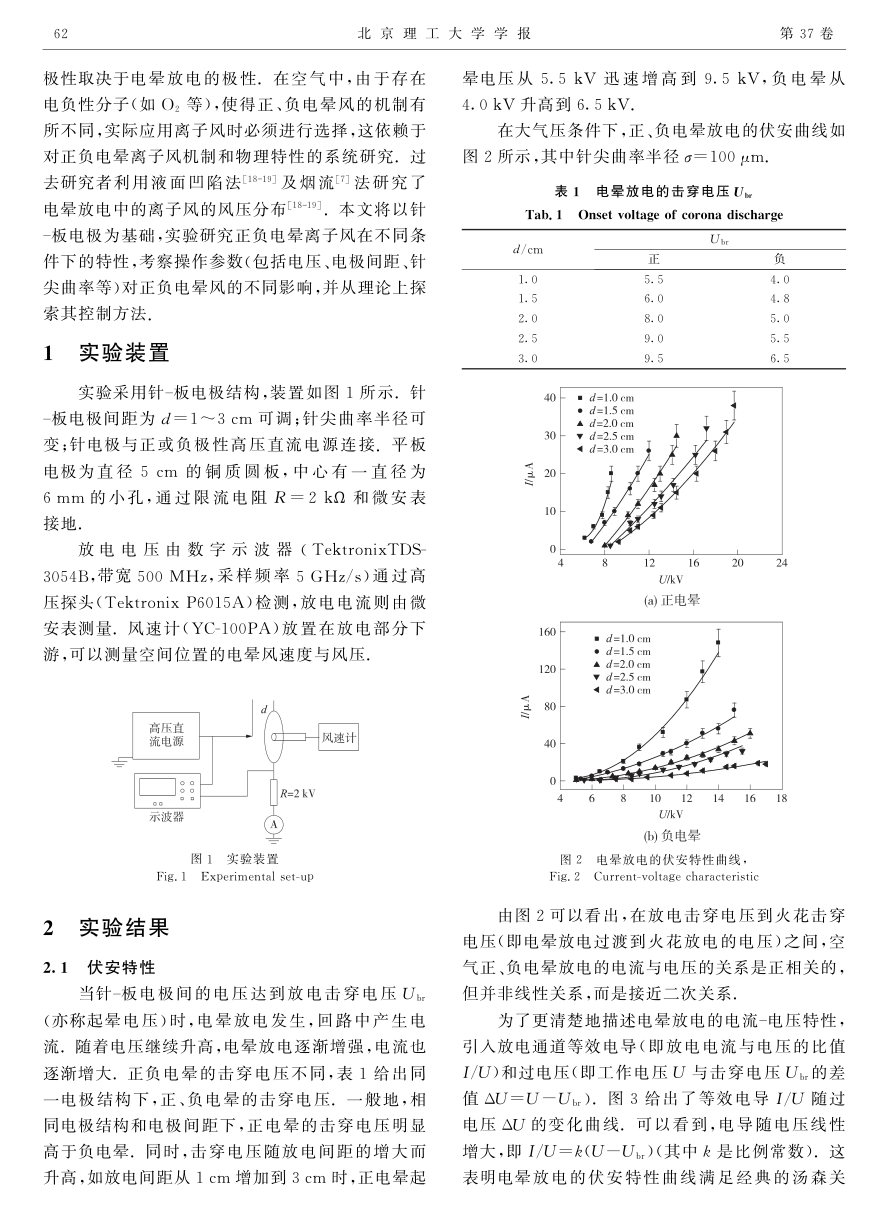

收稿日期:2014 10 14 作者简介:缪劲松(1967—),男,博士,副教授,E-mail: jinsong.miao@bit.edu.cn. 第卷第期 2017年1月 北 京 理 工 大 学 学 报 TransactionsofBeijingInstituteofTechnology Jan.2017 针-板电极正负电晕放电离子风的对比研究 缪劲松, 陈阳, 张宇, 靳振刚 (北京理工大学 物理学院,北京 100081) 摘 要:为研究电晕放电离子风的特性,本文采用针 板放电装置,实验测量了不同放电条件下的电晕离子风速和 风压,研究了电压极性、放电电压、电极间距、针尖曲率等因素对电晕离子风的影响.结果表明,离子风的速度随工 作电压线性增大.在相同电极结构下,正电晕的起晕电压高于负电晕;正电晕离子风的风速大于负电晕离子风.此 极性效应来源于正、负电晕风发展机制的差异. 关键词:电晕放电;离子风;风速 中图分类号:O461 文献标志码:A 文章编号:1001-0645(2017)01-0061-06 DOI:10.15918/j.tbit1001-0645.2017.01.013 ComparisonofPositiveandNegativeIonicWindin Needle-to-PlateCoronaDischarge MIAOJin-song, CHEN Yang, ZHANG Yu, JINZhen-gang (SchoolofPhysics,BeijingInstituteofTechnology,Beijing100081,China) Abstract:The needle-to-plate configuration was employedin this papertoinvestigatethe characteristicsofionic windincoronadischarge.The windvelocityand windpressure were measuredexperimentallyunderdifferentconditionsincludingthevoltagepolarity,theapplied voltage,theelectrodespacingandtheradiusofneedletipandsoon,toanalyzetheeffectofthese factorsonionicwind.Theresultsshowthatthevelocityincreaseslinearlywiththeover-voltage. Underthesameconditionstheinception voltageofthe positivecoronais higherthanthe negative.The windvelocityofpositivecoronaishigherthanthenegativeatthesameover- voltageandelectrodespacing.Andthepolarityeffectcomesfromthedifferenceofdeveloping mechanismbetweenthepositiveandnegativecorona. Keywords:coronadischarge;ionicwind;windvelocity 电晕离子风,即“电诱导二次流”,指在不均匀电 场 中 发 生 电 晕 放 电 时,大 量 粒 子 定 向 运 动 的 现 象[12],也称为电晕风.常见的电晕放电与电晕风产 生装置有针 板电极,线 板电极,线 线电极等非对 称结构.在电晕放电中,电离过程发生在曲率较大 电极附近的一个较小的区域(电晕区)内.在此区域 内电场强度很大,气体分子被电离产生大量带电粒 子.与高压电电性相同的带电粒子将在电场的作用 下向地电极迁移.距高压电极一定距离以外,电场 较弱,不足以维持电离过程,即迁移区.电晕区的带 电粒子迁移到外区,将与外区的中性粒子发生碰撞, 通过动量传递使大量中性分子定向运动,从而形成 电晕离子风.离子风的应用一直受到国内外研究者 的关注[34],在气动流控制[58]、除尘[910]、干燥[1112]、 电推进[13]及减阻[1415]、散热[3,16]等多个方面具有广 泛的应用价值. 在实际应用中,能否高效利用离子风取决于人 们对离子风及其影响因素的理解和控制.离子风的 极性取决于电晕放电的极性.在空气中,由于存在 电负性分子(如 O2 等),使得正、负电晕风的机制有 所不同,实际应用离子风时必须进行选择,这依赖于 对正负电晕离子风机制和物理特性的系统研究.过 去研究者利用液 面凹陷法[1819]及烟流[7]法研究了 电晕放电中的离子风的风压分布[1819].本文将以针 板电极为基础,实验研究正负电晕离子风在不同条 件下的特性,考察操作参数(包括电压、电极间距、针 尖曲率等)对正负电晕风的不同影响,并从理论上探 索其控制方法. 1 实验装置 实验采用针 板电极结构,装置如图1所示.针 板电极间距为d=1~3cm 可调;针尖曲率半径可 变;针电极与正或负极性高压直流电源连接.平板 电极为 直 径 5cm 的 铜 质 圆 板,中 心 有 一 直 径 为 6mm 的 小 孔,通 过 限 流 电 阻 R=2kΩ 和 微 安 表 接地. 放 电 电 压 由 数 字 示 波 器 (TektronixTDS- 3054B,带宽500MHz,采样频率 5GHz/s)通过高 压探头(TektronixP6015A)检测,放电电流则由微 安表测量.风速计(YC-100PA)放置在放电部分下 游,可以测量空间位置的电晕风速度与风压. 图1 实验装置 Fig.1 Experimentalset-up 2 实验结果 2.1 伏安特性 当针 板电极间的电压达到放电击穿电压Ubr (亦称起晕电压)时,电晕放电发 生,回路 中产生电 流.随着电压继续升高,电晕放电逐渐增强,电流也 逐渐增大.正负电晕的击穿电压不同,表1给出同 一电极结构下,正、负电晕的击穿电压.一般地,相 同电极结构和电极间距下,正电晕的击穿电压明显 高于负电晕.同时,击穿电压随放电间距的增大而 升高,如放电间距从1cm 增加到3cm 时,正电晕起 晕电压 从 5.5kV 迅 速 增 高 到 9.5kV,负 电 晕 从 4.0kV 升高到6.5kV. 在大气压条件下,正、负电晕放电的伏安曲线如 图2所示,其中针尖曲率半径σ=100μm. 表1 电晕放电的击穿电压Ubr Tab.1 Onsetvoltageofcoronadischarge d/cm Ubr 正 负 1.0 5.5 4.0 1.5 6.0 4.8 2.0 8.0 5.0 2.5 9.0 5.5 3.0 9.5 6.5 图2 电晕放电的伏安特性曲线, Fig.2 Current-voltagecharacteristic 由图2可以看出,在放电击穿电压到火花击穿 电压(即电晕放电过渡到火花放电的电压)之间,空 气正、负电晕放电的电流与电压的关系是正相关的, 但并非线性关系,而是接近二次关系. 为了更清楚地描述电晕放电的电流 电压特性, 引入放电通道等效电导(即放电电流与电压的比值 I/U)和过电压(即工作电压U 与击穿电压Ubr的差 值 ΔU=U-Ubr).图3给出了等效电导I/U 随过 电压 ΔU 的变化曲线.可以看到,电导随电压线性 增大,即I/U=k(U-Ubr)(其中k是比例常数).这 表明电晕放电的伏安特性曲线满足经典的汤森关 2 6 北 京 理 工 大 学 学 报 第 37 卷 系,即I=kU(U-Ubr).比例常数k(即等效电导 电 压的斜 率)由 电 极 间 距 决 定.电 极 间 距 越 小,k 越 大,等效电导随过电压增加得越快. 图3 电晕放电的等效电导随过电压的变化曲线 Fig.3 Equivalentconductancechangingwithover-voltage 2.2 电晕离子风的速度 在电晕放电阶段,电晕针尖外存在明显的离子 风.离子风的大小与过电压相关.图4给出针尖曲 率半径σ=100μm 时大气压下正、负电晕离子风的 图4 电晕离子风与过电压的关系 Fig.4 Relationshipbetweenionicwindvelocityandover-voltage 风速与过电压的关系.可以看出,离子风风速与过 电压成线性关系.实验表明,在一定过电压下,风速 随放电间隙的增大而明显减小.在本实验条件下, 在d=1.5cm 时,风速达到最大此间隙下负电晕风 速为5.5m/s,而正电晕风速可达7m/s. 电极极性对电晕风风速的影响十分明显.在相 同过电压下,正电晕风速总是比负电晕风速大,如表 2所示.此外,正电晕离子风的风速随过电压的升 高速度也比负电晕快. 表2 正、负电晕离子风速的比较 Tab.2 Comparisonofpositiveandnegativecoronawind ΔU/kV v/(m·s-1) 正 负 2.0 3.40 1.82 3.0 4.08 2.23 4.0 4.50 2.50 5.0 5.00 2.65 6.0 5.50 3.20 2.3 风压与过电压的关系 由于电晕放电可以产生较大的离子风,特别是 在较大过电压情况下,因而可以产生较大的冲击力. 这一效果可以由风压来描述.图5(a)和5(b)为不 图5 离子风风压与过电压的关系 Fig.5 Relationshipbetweenwindpressureandover-voltage 同电压极性下离子风风压与过电压的关系曲线.可 以看出,在给定放电间距时,离子风压随过电压的增 大而增大.而在电压一定时,风压随着放电间隙的 增大 迅 速 下 降.在 本 实 验 条 件 下,正 电 晕 在 间 隙 3 6 第1期 缪劲松:针 板电极正负电晕放电离子风的对比研究 d=1.5cm 时的风压最大,可达到30Pa,而负电晕 在d=1.0cm 时的风压最大较正电晕压略低,约为 23Pa. 2.4 电极曲率对风速的影响 在电晕放电中,针电极的曲率半径影响空间电 场的分布有,因而对电晕风的 产生也有重要影响. 实验对比了曲率半径σ=100μm 和500μm 两种针 电极下所产生的离子风,如图6所示.实验中保持 其他物理量(如工作电压、电极间距)不变. 图6 不同曲率半径的电晕离子风速与过电压关系 Fig.6 Ionicwindvelocityatdifferentradiusofneedletip 可以看出,相同过电压下,电极曲率半径越大, 离子风风速越小.在 本实验条件下,曲率半径σ= 100μm 的针尖电极产生的离子风速平均比曲率半 径σ=500μm 的针尖高出10%左右.正、负电晕离 子风遵循同样的规律. 3 讨 论 在电晕放电过程中,迁移区大量带电粒子在电 场作用下迁移并与中性气体分子发生碰撞,将动量 传递给中性分子,进而形成整体的粒子流现象,即电 晕离子风. 假定离子风通道是面积为S 的均匀圆柱.离子 风压p 与离子流受到的电场力F 相关(即 p=F/ S),后者在稳定状态下可表示为 FE,q =∑NiEqi=nqE. (1) 式中:n为单位体积内的离子数;E 为电场强度;q为 单个离子带电量.离子流形成的电流密度为 J=∑ i Niqv. (2) 式中v是带电粒子的迁移速率,v=μE(μ 为带电粒 子的迁移率).所以 J=μnqE. (3) 结合式(1)和(3),可以得到 p=F/S=J/μS. (4) 近似认为电晕离子流均匀,则有J=I/S,其中 S 为有效面积.式(4)可写成p=I/(μS 2),即风压随 平均电流线性增大.由于电晕放电的伏安曲线满足 经典汤森关系I=kUΔU=kΔU(ΔU+Ubr),因此, p=kΔU(ΔU +Ubr) S 2μ . (5) 可见离子风压p 与过电压是二次关系. 离子风的风速也可由伯努利方程[21]给出, v= 2p ρ = 2J μSρ = 2kΔU ΔU +U ( ) br μSρ . (6) 这表明,离子风速v 将随过电压 ΔU 线性增加.这 与实验结果是一致的. 上述讨论中并未涉及电压的极性,说明正、负电 晕风的风压、风速都遵循此规律,即风压与过电压成 二次关系,风速随过电压线性增加.但是由于正、负 电晕的击穿电压不同,即在式(5)、(6)两式中Ubr不 同,导致相同条件下正负电晕的风速、风压随放电电 压或过电压的变化并不完全相同.由于正电晕的击 穿电压高于负电晕,在相同过电压下,正电晕的放电 电压会高于负电压,因此正电晕的风速、风压也将高 于负电晕. 针尖的曲率半径对风速也有一定影响.电极曲 率影响空间电场的分布,电晕针附近的静态强度可 表示为[20] E= 2U ( σ+2x)ln(2d/σ+1). (7) 式中x 是场 点到电极的距离.式(7)表明,在电压 下,电极曲率半径σ 增大,会使电场减弱,进而使电 子和离子的运动减慢,导致电流减小.由前边论述 知电流减小会使风速、风压随之减小,所以针尖曲率 半径越大电晕风风速越低.这与结果与电压的极性 无关,针尖曲率对正、负电晕风的影响基本相同,曲 率半径从100m 增大到500m,正、负电晕风风速 4 6 北 京 理 工 大 学 学 报 第 37 卷 都下降约10%. 在不同极性电压的驱动下,电晕风的发展过程 有着较大差别,这与空气放电过程中电子和离子的 运动有关.在正电晕中,电晕区电离产生的正离子 向接地极(阴极)运动,驱动中性气体分子形成正电 晕风.而在负电晕中,电晕区内产生的电子向地极 板运动过程中,一般先与电负性气体分子(如氧分 子)结合,形成负离子;再通过负离子与中性分子间 的动量传递形成负电晕风.与正电晕风相比,负电 晕风形成过程中,电负性分子俘获电子的过程将造 成额外的动量损耗,使粒子的速度降低,从而导致在 相同过电压下风速降低.另一方面,由于负电晕中 离子强烈轰击负极性的电晕针,导致针尖在放电过 程中的烧蚀和钝化,影响离子风的稳定性和针尖寿 命.因此,在实际应用中,正电晕离子风比负电晕更 为有效. 4 结 论 利用针 板电极结构研究了电压极性、电极间 距、电极曲率等对电晕放电及离子风的影响.结果 表明:相同电极条件下,正电晕的起晕电压和火花电 压均高于负电晕.电晕放电等离子体的等效电导与 过电压成正比,斜率与电极间距有关,电极间距越大 斜率越小.电晕离子风速与过电压成正比,比例系 数随电极间隙增大而减小,在本实验条件下,最高风 速可达8m/s.相同过电压下,正电晕离子风速高于 负电晕,电极间距对正电晕的 影响比负电晕更大. 而针尖的曲率半径对风速也有影响,随曲率半径的 增大风速降低. 参考文献: [1]Li Qing, Wang Qiaoyan, Liu Pu,et al. Electro- hydrodynamicsimulationofwire-platecoronadischarge [J].High Voltage Engineering,2013,39(10):2351 2357. [2]李庆,李海凤,孙晓荣,等.电晕放电电流体状态实验 研 究与数 值 模 拟 [J].高 电 压 技 术,2010,36(11):2739 2744. Li Qing, Li Haifeng, Sun Xiaorong, et al. An experimentalstudyofcoronadischargeelectricityfluid state and numerical simulation [J]. High Voltage Engineering,2010,36(11):2739 2744.( inChinese) [3]DavidBG,SureshV G,TimothySF.Ionicwindsfor locallyenhancedcooling[J].JournalofAppliedPhysics, 2007,102:053302. [4]Goldman M,Goldman A,Sigmond R S.Thecorona discharge,its propertiesand specific uses[J].Pure Appl.Chem,1985,57 (9):1353 1362. [5]NiewulisA,PodlinJS,Kocik M.EHDflow measured by3D PIVinanarrow electrostaticprecipitator with longitudinal-to-flow wire electrode and smooth or flockinggroundedplaneelectrode[J].JournalofElec- trostatics,2007,65:728 734. [6]Pierre M, Dunpin H, Annie L C. A DC corona dischargeonaflatplatetoinduceair movement[J]. JournalofElectrostatics,2007,65:655 659. [7]LucL,EricM,GuillermoA,etal.InfluenceofaDC coronadischargeontheairflow alonganinclinedflat plate[J].JournalofElectrostatics,2006,64:215 225. [8]MestiriR,HadajiR,NasrallahSB.Anexperimental studyofaplasmaactuatorinabsenceoffreeairflow[J]. IonicWind VelocityProfilePhysicsofPlasmas,2010, 17:083503. [9]李庆,孙玉荣,刘志强.静电除尘器离子风研究[J].河北 大学学报:自然科学版,2007,27(5):483 485. Li Qing,Sun Yurong,Liu Zhiqian.Study ofionic windinelectrostaticprecipitato[J].JournalofHebeiU- niversity: Natural Science Edition,2007,27 (5): 483 485.(inChinese) [10]谷建龙,杨波,薛晓红.高速载气及离子风对粉尘粒 子 预荷电的影 响[J].河 北 大 学 学 报:自 然 科 学 版,2007, 27(增刊):102 105. GuJianlong,YangBo,XueXiaohong.Effectofhigh velocitycarriergasandIon wind onthe pre-charged dustparticles[J].JournalofHebeiUniversity:Natural ScienceEdition,2007,27(suppl):102 105.(inChi- nese) [11]TimothyIJ,Peter W,Sylvia M.Theefficiencyof corona wind drying andits application to thefood industry[J].JournalofFoodEngineering,2007,80: 1233 1238. [12]LiFade,LiLite,SunJianfeng.Effectofelectrohydro- dynamic (EHD)technique on drying process and appearance of okara cake [J]. Journal of Food Engineering,2006,77:275 280. [13]Alexandre A M. Modeling ofanimproved positive corona thruster and actuator [J]. Journal of Electrostatics,2013,71:61 67. [14]岳永刚,杨兰均,张乔根,等.气体放电对金属平板强化 传热作用的研究[J].中国电机工程学报,2006,26(3): 91 95. 5 6 第1期 缪劲松:针 板电极正负电晕放电离子风的对比研究 YueYonggang,YangLanjun,Zhang Qiaogen,etal. Studyonheattransferenhancementofaheated metal plate with gas discharges[J].Proceedings ofthe CSEE,2006,26(3):91 95.(inChinese) [15]LaohalertdechaS,NaphonP,WongwisesS.Areview ofelectrohydrodynamicenhancementofheattransfer [J]. Renewable and Sustainable Energy Reviews, 2007,11(5):858 876. [16]Bumchang K,Sanghyun L,You S L,etal, Wind generationandtheapplicationtocooling[J].Journalof Electrostatics,2012,70:438 444. [17]Zhang Yu,LiuLijuan,OuyangJiting.Thepressure distributioninducedbyionic windin needle-to-water coronadischarge[J].HighVoltageEngineering,2013, 39(9):2187 2192. [18]ZhangYu,LiuLijuan,OuyangJiting.Onthenegative coronaandionicwindoverwaterelectrodesurface[J]. JournalofElectrostatics,2013,72(1):76 81. [19]EricM,LucLe'ger,Ge'rardTouchard.EffectofaDC surface-coronadischargeonaflatplateboundarylayer forairflowvelocityupto25m/s[J].JournalofElec- trostatics,2006,64:215 225. [20]RaizerYuP.Gasdischargephysics[M].1sted.[S. l.]:Springer,2001:345 346. (责任编辑:刘芳 췍췍췍췍췍췍췍췍췍췍췍췍췍췍췍췍췍췍췍췍췍췍췍췍췍췍췍췍췍췍췍췍췍췍췍췍췍췍췍췍췍췍췍췍췍췍췍췍췍 ) (上接第41页) 参考文献: [1]冯威,袁兆成,刘伟哲.用液固耦合方法研究柴油机油底 壳辐射声场[J].内燃机学报,2005(6):536 540. Feng Wei,Yuan Zhaocheng,Liu Weizhe.Study on radiatedacousticfieldofoilpanbyliquid-solidcoupled [J].TransactionsofCSICE,2005(6):536 540.(in Chinese) [2]张亮,袁兆成,黄震.流固耦合有限元法用于油底壳模态 计算[J].振动与冲击,2003(4):102 103. Zhang Liang, Yuan Zhaocheng, Huang Zhen. Application of fluid-structure coulped finite element methodinthe modalcalculation ofthe oilpan[J]. JournalofVibrationandShock,2003(4):102 103.(in Chinese) [3]贾维新,郝志勇,杨金才.发动机油底壳辐射噪声预测方 法的研究[J].内燃机学报,2005(3):269 273. Jia Weixin,Hao Zhiyiong,YangJincai.Researchon predictionmethodofradiatednoiseofengineoilpan[J]. TransactionsofCSICE,2005(3):269 273.(inChi- nese) [4]郭磊,郝志勇,贾维新,等.预测与降低柴油机油底壳 辐 射噪声方法的研究[J].汽车工程,2006(7):685 687. GuoLei,HaoZhiyong,JiaWeixin,etal.Aresearchon predictionandreductionofradiatednoisefromoilpanof dieselengine[J].AutomotiveEngineering,2006(7): 685 687.(inChinese) [5]张焕宇.基于多物理场耦合的柴油机仿真模型研究与声 学性能优化设计[D].杭州:浙江大学,2013. Zhang Huanyu. Research on multi-physics coupling simulation modelsandacousticoptimizationdesignfor dieselengines[D]. Hangzhou:Zhejiang University, 2013.(inChinese) [6]梁兴雨.内燃机噪声控制技术及声辐射预测研究[D].天 津:天津大学,2006. LiangXingyu.Researchonnoisecontrolandprediction ofsoundradiationforI.C.engines[D].Tianjin:Tianjin University,2006.( inChinese) [7]李德 葆.实 验 模 态 分 析 及 其 应 用 [M].北 京:科 学 出 版 社,2001. LiDebao.Experimentalmodalanalysisandapplication [M].Beijing:SciencePress,2001.( inChinese) (责任编辑:孙竹凤) 6 6 北 京 理 工 大 学 学 报 第 37 卷
