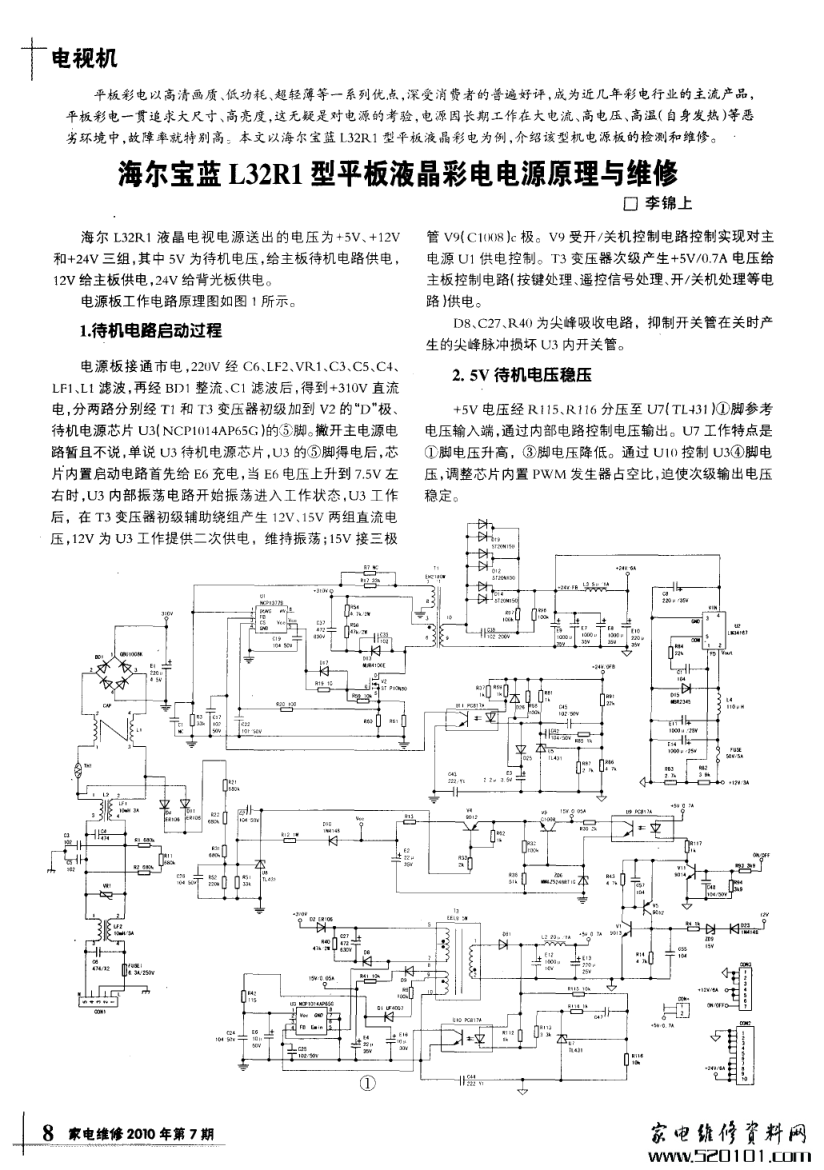

l 1_ 电视机 l 平板彩电以高清画质、低功耗 、超轻薄等一 系列优点，深受消费者的普遍好评，成为近几年彩 电行业的主流产品， 平板彩电一贯追求大尺寸、高亮度 ，这无疑是对电源的考验，电源因长期工作在大电流、高电压、高温( 自身发热 )等恶 劣环境 中，故 障率就特 别 高：本文 以海 尔宝蓝 L 32R 1 型平板 液 晶彩 电为 例 ，介 绍该 型机 电源板 的检 测 和维修 。 海尔宝蓝L 32R1 型平板液晶彩电电源原理与维修 口 李 锦 上 海 尔 L 32R 1 液 晶 电视 电源 送 出 的 电 压 为 +5V 、+ 12V !~FI+24V 三组 ，其中 5v 为待机电压 ，给主板待机电路供电 ， 12V 给主板 供 电，24V 给 背光板 供 电。 电源板 工作 电路原理 图如 图 1 所 示。 1．待机电路 启动过程 电源 板 接 通 市 电 ，22{)V 经 C 6、L F2、V R 1、C 3、C 5、C 4、 L F 1、L 1 滤波 ，再 经 B D 1 整流 、c 1 滤波 后 ，得到 +310V 直 流 电，分两路分别经 T 1和 T3 变压器初级加到 V 2 的“D ”极、 待机 电源 芯片 U 3( NC PI{}14A P65G )的 脚 。撇 开主 电源 电 路暂且不说，单说 U3 待机电源芯片 ，U3 的⑤脚得电后，芯 片内置启动电路首先给 E6 充电，当 E6 电压上升到 7．5v 左 右时，U3 内部振荡电路开始振荡进入工作状态，U 3 工作 管 V 9( C 10{)8)c 极。V9 受开／关机控制电路控制实现对主 电源 u 1 供 电控 制 。T3 变压 器次 级产 生 +5V ／0 7A 电压 给 主板控制电路( 按键处理、遥控信号处理、开／关机处理等电 路 )供电 。 D 8、C 27、R 40 为尖峰吸收电路 。： f P$~J开关管在关时产 生的尖峰脉冲损坏 U3 内开关管。 2．5V 待机 电压稳压 +5V 电压经 R ¨ 5、R I 16 分压至 u 7(T L431)①脚参考 电压 输入端 ，通过 内部 电路 控制 电压输 出。u 7 工作特 点是 脚电压升高 ，③脚电压降低。通过 U I {) 控制 U3④脚电 压 ，调 整芯 片 内置 PW M 发 生器 占空 比 ，迫使 次级输 出 电压 稳定 。 I 墨 皇丝堡 垒 三塑 3．主电源电路启动过程 主板收到开机信号时 ，主板输 出的开／待机控制电压 ( +5V )经 C ON 3 接插件⑦脚加到 V 11( 9{)14 )b 极 ，使 C 极 电位拉 低 ，U 9( PC 817 )光耦 得 电导 通 ，15V 经 R 30、U9 次 级 加到 V 9( C 1⋯ b 极 ，使 V 9 导通。V 9 e 极输 出的+ 12V 电 压 经 V 4、R I3 加 到 u 1 @ 脚 。 U8 ( T L431 J、D4、D 11 ( ER 106 )、R 21、R 22、R 31、R 52、R 51 等组 成市电 电压 检测 电 路 ，正 常情 况 下 ，v 4 呈导 通 状态 。交流 220V 电压 太 低 时 ，U 8 触发脚 l，脚 电压下降，U 8 截止使 v 4 停 止工作 ，没 有 V C C 供 u 1 工作 ，整机 呈待 机 状态 。u 1( N C P1377B )主 电源芯片@ 脚得到 12V 工作 电压后 ，内部振荡器开始工 作 ，由 脚输 出 PW M 信号加到 v 2 的控制极 ，使 v 2 工作 在高频开关状态。在 T 1 中产生变化的脉 冲电压 ，T 1 初级 脉 冲 电 压 在 T 1 次 级 产 生 的 感 应 电 压 经 D 12、D l 4、D 19 (ST20N 15{) )快 恢 复 二 极 管 整 流 ，经 E7、E8、E9、C 8、E 1f) 滤 波 后 得到 +24V ／6A 电压 。 电路 中的 U2( LM 34167 )为 D C — D C 变 换器 ，它把十24v 电 压转 换 为+ 12V ／3A 电压 ，经 E l 1、 E 14 滤波输 出。 4．主 电源 电路稳压 过程 R 91、R 86、R 87 组 成 分压 取 样 电路 ，当 +24V 电压 升 高 时，经分压后送给 U 5( TL431) I 脚 ，U 5 脚电压变低，U I 1 ( PC 817 )光耦导通 ，将 U 1( N C P1377B ) 主电源芯片②脚电 位拉低 ，电源芯 片输出 PW M 占空比减小 ，V 2(MOS )管导 通 时 间变短 ，从 而使 变 压器 次 级 电压 降 低 ，完成 稳 压过 程 。 + 24V 电压 降低 时的稳 压 电路 工作 过程 与 以上过 程相 反 。 5．主 电源过流检测 电路 当某种原 因引起 V 2 MOS 管中电流增大时 ，R 60、R 61 电阻上的压降也增大 ，此电压经 R 2{j 送到 u 1⑦脚电流检 测端 ，当 脚 电压 上 升 至芯 片 阈值 电压 时 ，u 1 主 电源 芯 片 停 振 ，从而避 免 V2 过 流 损坏 。 6．主电源 过压 检测电路 当某种原因引起+3 1()V 电压升高时，T 1变压器⑦脚感 应出来的电压也升高 ，P．3 分得的电压也将升高 ，当 R 3 的 电压升高到芯片llr 脚 内部设定值时，过压保护电路动作 ， U 1停振 。 7．如何 判断故 障是否 在电源 板 可 将 电源 板从 整 机上 取 下 来 ，这 样修 起 来 比较 方便 。 将 电源 板 焊点 面 朝 上 ，并 放 于绝 缘 桌 面 上 ，一 定 要 注 意 绝 缘 。 用一根导线将+5V 与 C ON3 接插件 脚( ON／OFF ) 端短 接 ，即可 启动 电源 。 接上假负载后，通电用万用表检测+SV (C ON 4 接插件 电视机寸 ① 一②脚 ) 、+ 12V {CON3 接插件②～⑤脚 )、+24V ( CON2 接 插件③～⑧脚 )电压是否正常，如该三组电压不正常 ，可判 定故障在电源板，否则系其他电路故障。 8．平板彩电电源板维修 ( 1)做 假 负载 ～ 般 电源 板 次级 输 出插 座 附近 都 标 有 每组电压的电流值 ，可根据此电流值方便地计算出负载电 阻 阻值 大小 。如 ：12V ／3A =4f／／36W 。 为方便检 修 ，用 l(1kn 电阻与～只 LED 串联并接于假负载上，可直观指示电源每 组 电压 的工 作情 况。 ( 2) 注意事项 通 电最好用带开关的插座 ，先接好电源 线，再按下开关，手先不要离开。如 1()s 后不见元件 冒烟、炸 裂等异常时方可检测。 电源板断电后 ，E1 两端仍有 30(Iv 左右的高压 ，维修之 前请用 PTC (正温度系数热敏电阻 J为其放电。 (3 )“ 三无 ” 检 修 流程 “ 三 无 ” 故障 大 部分 为 电源 板 故 障，此时不要盲 目通电检测 ，应先“望” ，看电源板整流桥 、 310V 滤波电容、MOS 管、开关电源芯片等功率较大的元件 表 面 是 否有发 黑 、烧焦 、炸 裂 等异 常现 象 ，这样 既 可快 速 找 出故 障 区 ，缩 小故 障 检 测 范 围 ，又 可 防止 盲 目通 电 引起 的 故 障 再 次扩 大 ，引发 安 全 隐 患 。如 未 发 现 异 常 ，可 将 其 通 电 ，测量 + 5V (C O N 4 接插件 脚 )电 压是 否正 常 ，如 电压 不 正常或无电压 ，则说明待机电源电路工作异常。这时可依 次测 量+ 310V ( E 1两 端 )电压 、待机 电源 芯 片 电源 V C C 端 7 8V ( E6 两端 )电压 ，并判定 Z D3、U 3、T 3、R 6、R 42、L2 等是 否有 故 障 ，检修 流 程如 图 2 所 示 。 (4 )+ 5V 电压不正常捡修 流程 + 5V 电压低或不稳定 一 般为取样反馈电路 、电源芯片振荡及驱动电路故障。可 检测待机电源芯片 V CC 端十7．8v (E6 两端 )电压 ，如该电压 正常 ，则可判定故障在取样反馈电路。如不正常主要检测 电源芯 片本 身或 电源 芯片 振 荡及驱 动等 电路 。检测 步骤如 图 3 所示 。 ( 5)+ 5V 正 常 ，不 开机 检修 流 程 无+ 12V 、+24V 电压 。 故 障范 围 比较大 ，有开 ／关机 电路 、主电源振荡电路、主电源取 样反馈电路等。检修时应首先测 C ON3 接插件 脚是否有 v 的开 机 电压 ，如 没 有则 说 明故 障在 主 板 待机 电路 ，如正 I = ： ： ⋯ 1_ 电视机 l 海信TF2511HG 型彩电“限时锁定’’检修 故 障现 象 ：一 台 海信 T F25l 1H G 型 彩 电 ，开机 蓝 屏 ，光 栅上部有明显横线条纹( 场线性不 良) ，下部虽出现四个红 色汉 字 ，但 仅 能看 到 四 个字 上部 露 出一 点 头 ，下部 全 在屏 外 ( 场幅不正 常 ) ，辨 不清是 什 么字 此 时 ，送入 电视信 号收 不到 台。 分析检修 ：该机直观表现为场线性和场幅不正常，屏幕 下方 出现 的文字 很可 能 是 C PU 发 出的提 示信 号 。该机 属 说明：1 按“ 节 目+ ／一”键调整选项 ，按“ 音量+ ／- ” 键调整参数。。图中括号内文字为笔者标注。 ① J +5v +t2v +24v l 薹 三一 I ， 动电路故障：在、 市电检驯电路故障 桂 开芰机控制电路故 查R21 、 R22、R3l 、R51、 障 ： 检 查V11 、 R9 3 、 R11 7、U9、V9，ZD3 ④ J舒61 , R、2 6,’U l R1 3 ． 可j#R33接地判定 可短接u9 ce极判定 常可按图 4 检修步骤进行检修。 需要 特别 说 明的是 ，该 电源 板 由 R 21、R 22、R 31、R 51、 R 52、U8、R 33、V 4、R 13 等组成市电检测电路，如以上元件 有开路或不 良，将导致+ 15V 开／关机 电压不能顺利加到 I 塞皇堡堡 ! 垒苎三塑～ 口 胡 永 安 ]2C 总线机 型 ，场 幅和 场线 性须 进入 总 线 才能调整。为看清屏幕下方显示的文字 ， 在 未进 入 总线 的情 况下 ，首 先调 低主 电压 ( 该机电源已被换成电源模块 )，逆时针微 调 模块 上 的 电位 器 ，由 125V 调 至 120V ， 光栅场幅收缩 ，屏幕下方光栅出现卷边，能完整地看到四个 上下颠倒的文字 ：限时锁定。收不到台故障随之浮出水面， 遂 将主 电压恢 复至正 常后依 次检修 。 首先解除“限时锁定”。使用该机 0{}81遥控器 ，进入菜 单后选择限时收看选项后确认 ，屏幕出现 ：请输入密码 ⋯ ⋯ 。 输入 4 个 0 解 除锁定 ( It~B,i-，需将 限时锁 定设 至关 闭 状 态 。否则 ，退 出后 又 自动 返 回限时锁 定 )。解 锁后送 入电视 信号，出现图像和伴音，但场线性和场幅依然不正常。 接下 来进 入 总线 调整 场幅 和场 线 性。该 机 C PU 型号 为 LC 863528C 55L9，元件编号 N7(}1。总线进入方法 ：先将 电视机音量减至最小 ，然后按一次遥控器上交替键，再按住 电视 机 面 板 音 量 减 键 不 松 手 ，接 着 按 一 次 交 替 键 进 入 FAC T OR Y 状 态 ；重 复 上 述 操 作 第 二 次 进 入 B／W BALAN C E 状 态 ；重复 上述 操 作第 三 次进 入 ADJ UST MEN U 0 状态，见图 1。在该单元对场幅、场线性等参数进 行调整。图 1 中数值 为该机调至正常后的参数，遥控关机退 出总 线 ，故 障排除 。圃 U 1( N C P1377B) 主电源芯片⑥脚上 ，使主电源无法启动 ． + 12V 和+24V 也无输 出。如怀疑此电路有故障，可将 V 4 ( 9【】11】c—e 极短接 ，如电源正常启动 ，说明故障在该电路， 如仍不 见 电源 启动 ，说 明故 障在 其他 电路。 (6 )无+ 12V 电压输 出检 修 流程 + 12V D C —DC 电路 比较简单，一般为 U 2( LM34167 )不 良，检修时可将其换之。 如还不能排除故障，可再查 L4、R 82、R 83、R 84 等元件。检 修流 程如 图 5 所 不 。 开 关 电 源 中 备 芯 片 引 脚 电压 见 表 1 { 用 F LU KE 112 表 测 量 ，单位：V )。 铘 表 1 引 脚 NC P 1377B N C P 1014A P 65G L M 34167 1 I} 12 7 75 5 f15 2 ¨ (】5 (1 12 3 5 3 f){) (12 () () 4 (} (】64 2 3 8 5 ( )．{)7 3( )5 4 2 4 1 6 l 2 93 无 无 7 无 【】 无 8 I) 无
