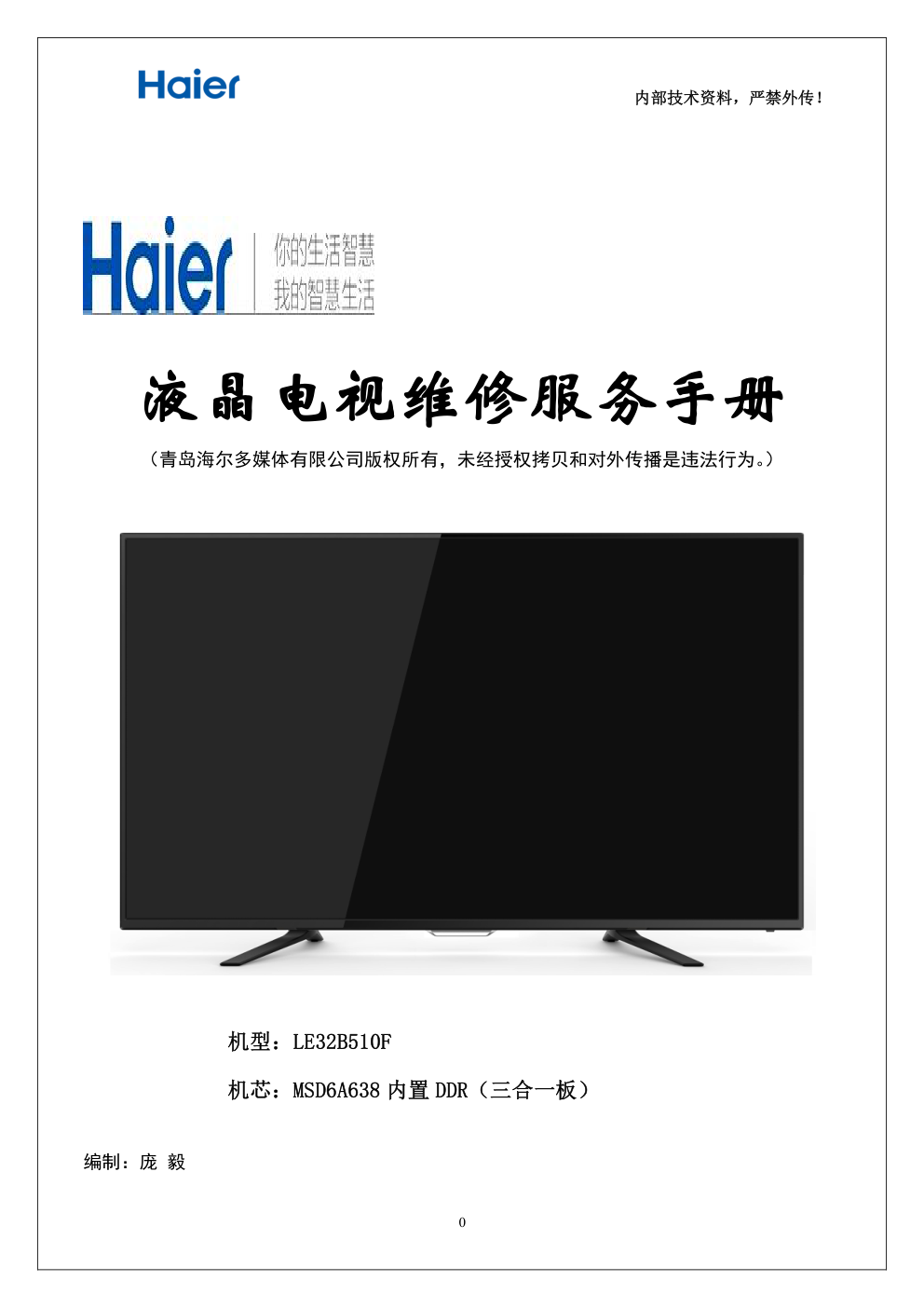

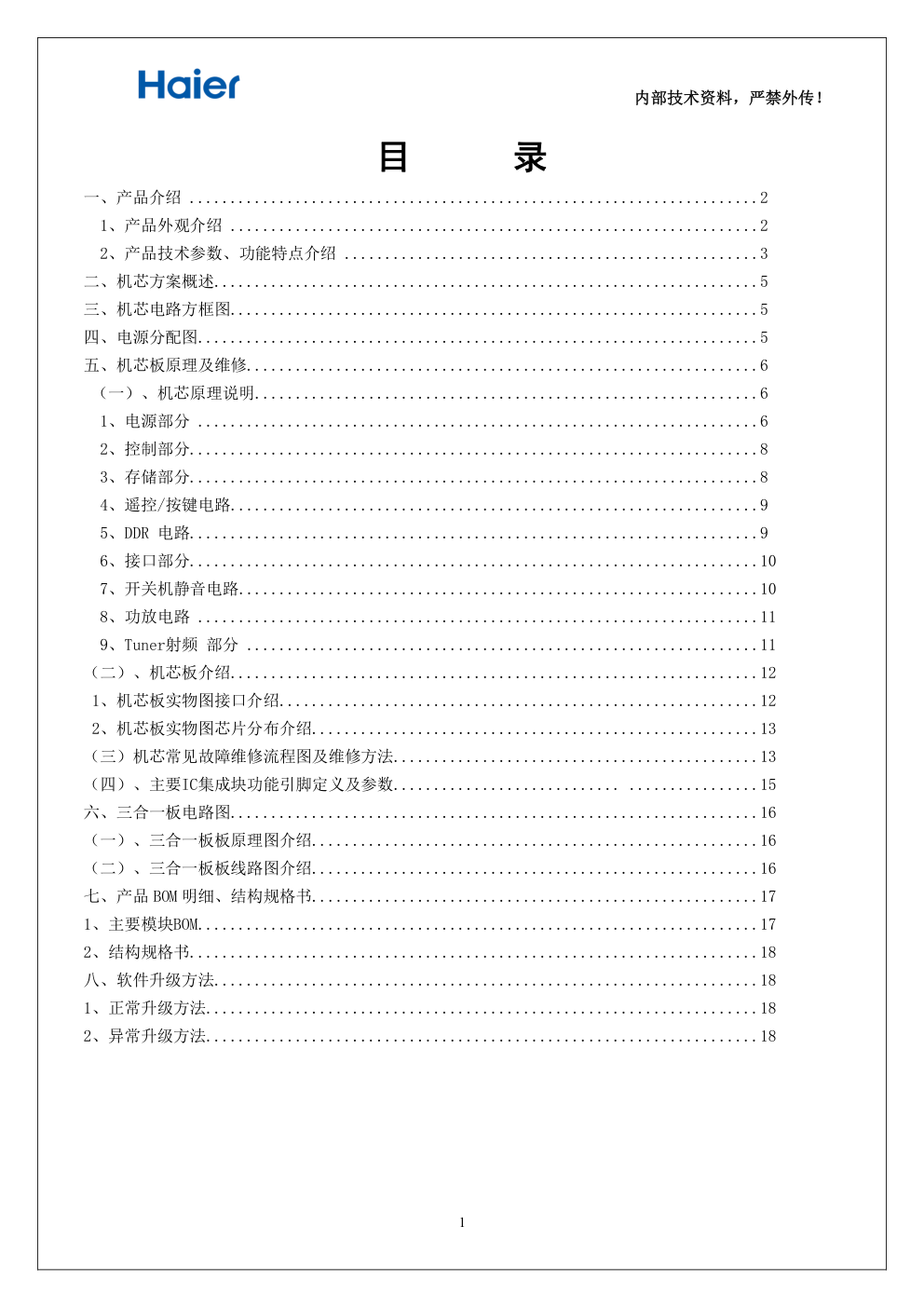

内部技术资料，严禁外传！ 0 液晶电视维修服务手册 （青岛海尔多媒体有限公司版权所有，未经授权拷贝和对外传播是违法行为。） 编制：庞 毅 机型：LE32B510F 机芯：MSD6A638 内置 DDR（三合一板） 内部技术资料，严禁外传！ 1 目 录 一、产品介绍 ......................................................................2 1、产品外观介绍 .................................................................2 2、产品技术参数、功能特点介绍 ...................................................3 二、机芯方案概述...................................................................5 三、机芯电路方框图.................................................................5 四、电源分配图.....................................................................5 五、机芯板原理及维修...............................................................6 （一）、机芯原理说明..............................................................6 1、电源部分 .....................................................................6 2、控制部分......................................................................8 3、存储部分......................................................................8 4、遥控/按键电路.................................................................9 5、DDR 电路......................................................................9 6、接口部分......................................................................10 7、开关机静音电路................................................................10 8、功放电路 .....................................................................11 9、Tuner射频 部分 ...............................................................11 （二）、机芯板介绍.................................................................12 1、机芯板实物图接口介绍...........................................................12 2、机芯板实物图芯片分布介绍.......................................................13 （三）机芯常见故障维修流程图及维修方法.............................................13 （四）、主要IC集成块功能引脚定义及参数............................ ................15 六、三合一板电路图.................................................................16 （一）、三合一板板原理图介绍.......................................................16 （二）、三合一板板线路图介绍.......................................................16 七、产品 BOM 明细、结构规格书.......................................................17 1、主要模块BOM.....................................................................17 2、结构规格书......................................................................18 八、软件升级方法...................................................................18 1、正常升级方法....................................................................18 2、异常升级方法....................................................................18 内部技术资料，严禁外传！ 2 液晶电视维修服务手册 一、产品介绍 1、产品外观介绍： （1）外观示意图： 前视图（含本控按 键）： 后视图（含端子图）： （2）遥控器图片 LE32B510F (HTR-A03) 内部技术资料，严禁外传！ 3 2、产品技术参数、功能特点介绍： （1）技术参数 基本参数： 型号 LE32B510F 产品类别（LCD/LED） LED 背光 颜色 黑色 外观（窄边框/拉丝面板/高光） 高亮+喷漆 遥控器 A03 底座型号 LD2930 壁挂型号 图像参数： 屏幕比例（4:3/16:9） 16:9 屏分辨率 1366×768 运动图像处理（60HZ/120HZ/240HZ） 60HZ 图像制式 PAL/ NTSC/ SECAM 亮度 220cd/m2 对比度 5000:1 声音参数： 自动音量控制（是/否） 是 伴音制式 DK、BG、I、M MAXXBass 平板重低音（是/否） 否 SRS 环绕立体声（是/否） 否 九段均衡器（是/否） 否 规格参数： 产品尺寸 不含底座（mm） 732*68*438mm 含底座（mm） 732*250.5*473mm 内部技术资料，严禁外传！ 4 产品重量 不含底座（kg） 4.3 含底座（kg） 4.6 整机功率（W） 50 内置伴音功率(W) 8W*2 电压范围 140-264V 50Hz 环境要求 / （2）、功能特点 端子： AV 输入 1 AV 输出 1 VGA 0 YPbPr 1 DSMB 数字接口 0 同轴接口 1 网络接口 1 USB 接口 2 HDMI 3 模卡卡槽 0 流媒体卡槽接口 0 RF 射频端子(ATV/DTV) 1 数字电视接口（插入 CAM+CI 卡） 0 耳机接口 0 功能： 开放式模卡平台（是/否） 否 网络视频（华数/百视通/优朋/否） 百视通 2D 转 3D（偏光式/快门式/否） 否 支持无线键盘、鼠标（是/否） 是 内置无线 WIFI（是/否） 是 Android 操作系统版本 4.4 支持移屏/甩屏/多屏互动 否 家电物联 否 海尔之家 否 内部技术资料，严禁外传！ 5 语音控制 否 画中画 否 特殊功能 其他 手机/电脑传屏软件名称 / 支持无线网卡型号 RTL8188ETV 二、机芯方案概述 MSD6A638一款支持国内规格的高端液晶电视机芯方案，该机芯模块视频部分支持1路 AV信号输出，1路AV信号输入，1路YPbPr视频信号，3路HDMI，1路YPbPr音频，可支持3路高 清流媒体USB_2.0输入，支持数字电视DTMB。 三、机芯电路方框图 四、电源分配图 内部技术资料，严禁外传！ 6 五、机芯板原理及维修 （一）、机芯原理说明 1、电源部分 (1)DC/DC电路 ①Core Power 内部技术资料，严禁外传！ 7 本机芯采用Mstar的MSH6110A，MSH6110A1给CPU供电，核电压输出1.2V，电流至少要4A以上，故选择5A的 DC/DC。 ②+5V Standby转1.5V_DDR 给+1.5V_DDR3供电采用SY8088，可以由+5V_Standby或者+5V_Normal转，638机芯可以做一个快速开机， 直接由+5V_Standby转+1.5V_DDR，可以快速的开机。 ③+5V_Normal转+3.3V_Normal 内部技术资料，严禁外传！ 8 给+3.3V_Nommal供电采用SY8088，由+5V_Normal转，主要给主芯片和tuner供电。 (2)LDO电路 该 LDO 电路输出+3.3V_Standby，在待机和开机时给主芯片提供工作电源。 2、控制部分 内部技术资料，严禁外传！ 9 3、存储部分 MSD6A638采用存储容量8GB的EMMC。 4、遥控/按键电路 内部技术资料，严禁外传！ 10 该按键板电路兼容了多种键值，需要匹配不同客户要求和软件进行相应调整。 5、DDR 电路 MSD6A638 内置 DDR，若是外置的，DDR 是经常出问题的元件，对于 DDR 在程序刚运行时，会出现“BIST”， “BIST”是 Build In SelfTest 的意思，是芯片上电对 DDR 模块自动检测功能。BIST 完成，紧接会做自动 寻找最佳 phase 值。 BIST：OK——表示初级检测通过，但若 Phase 点少或者不稳定，需要检查 DDR PCB layout，最主要是保地 线的完整，检查是否有地线掉了。 BIST：Fail——表示初级检测失败。这个失败代表 DDR 焊接，或连接的走线，排阻存在短路，断路或是 VCC 供电异常的硬件问题。表现为不开机。 内部技术资料，严禁外传！ 11 6、接口部分 以上是串口接口插座，主要用于调试使用。 7、开关机静音电路 内部技术资料，严禁外传！ 12 8、功放电路 MSD6A638 采用 OB6220 维修提示：关于功放出故障，表现出扬声器没有声音，首先要确保功放本身没有处于静音状态，线路和插 座没有虚焊及连焊。其次再分析是否是其他硬件原因，包括功放供电的 12V 要有、左右是否有输出、最后 看一下功放 IC 是否正常工作。 9、Tuner射频 部分 MSD6A638 用的是 Rafael 的 R842 硅调。如图： 内部技术资料，严禁外传！ 13 （二）、机芯板介绍 1、机芯板实物图接口介绍 PCN2:背光接口 CON101： AC 接口 CON102 电源开关 CN7 IR/KEY插座 J17 喇叭 线插座 CN2:LVDS 接口 CN19：WIFI 接口 CN602: USB2.0 CN601: USB2.0 CON803 :HDMI1 CON71: 网口 CON503 :同轴 HDMI3，HDMI2 AV/YPbPr Audio_L/R AV/Y Pr Pr RF AV OUT 内部技术资料，严禁外传！ 14 2、机芯板实物图芯片分布介绍 （三）机芯常见故障维修流程图及维修方法 对于机芯板，首先，肉眼检查物料贴插的是否正确，是否有引脚虚焊或是连焊，排除这些人为因素后， 再确认板子硬件或软件的问题。对于硬件，首先电源要工作正常。5V Normal 和 5VStb 纹波要小于 100mV， VDDC、1.5V、3.3V、2.5V 纹波要小于 50mV。  不开机故障检修思路 1、先判定故障是在机芯板电路上还是在电源板电路上 上电后，先检查解码板组件上位号为 PD1 的（2）脚输出的电压是否为+12V？若无 12V 或电压输出不正 常（与 12V 相差较大），则电源板电路输出有问题。若 12V 输出正常，再检查 PQ205 的（2）脚电压是否为 +5V_STB？若电压正常，则此 DC-DC 工作正常，否则此 DC-DC 电路存在异常。若二次开机后，测得 POWER_ON/OFF 能由低电平变为高电平，此时+5V_Nommal 和+12V_Nommal 电压无输出、应当判定不开机故障、在电源板电 路上，若+5V_Nommal 和+12V_Nommal 电压均正常输出、则不开机故障在机芯板电路上。 2、对主板上的器件进行检查 一是查看主板上 IC 外观颜色是否异常，表面有无裂痕点；二是查看贴片电容及电解电容脚是否脱落、 表面是否鼓包或开裂；三是查看 AV、HDMI、USB 等端口线路元器件有无脱落等；四是测量主芯片引脚对地 电阻以此判断 TC 是否击穿。 PQ1: MME70R380P PT1: 变压器 PU5: OB3350CPA PQ302: MDD1903 PQ201: MDD3754 U807: OB2273AMP PD1: STB10100VDC PU101: EL817M(C) U701: M3066ANL/H1601CG UD4: OB6220VP U12: SY8088AAC U14: MSH6110A U15: MSH6110A1 U17: SY8088AAC PU2: SY8113BADC UT1: R842 U42: THGBMFG6C1LBA1L U1: MSD6A638 U11: SA1117BH-3.3TR 内部技术资料，严禁外传！ 15 3、检查主板供电情况 为确认故障部位，可在通电后测机芯板的 VDDC，NOYMAL 电压及 FLASH，DDR,TUNER 供电情况，从供电 情况来看故障电路在哪一部分。 4、查主芯片的时钟振荡电路和复位电路 复位电路是保证主芯片正常工作的必备条件，检查复位电路时、主要是在开机瞬间测量复位脚电压、 能否从高电平逐渐降到低电平、检查时钟振荡电路时主要是测量晶振两端的电压或波形、或对晶体进行代 换。 5、检查不同集成块间是传输通道是否畅通 液晶电视各集成块间传输通道必须畅通，特别是FLASH块和主芯片的信息传输通道，检查对重点查FLASH 块，8 路并行数字信号波形或电压是否在跳变，以此确认该系统是否处于工作状态，断开调谐总线跨接电阻 以确认 I2C 总线上的负载是否存在故障、总线电压通常在 3V 左右。 6、对 FLASH 块程序进行刷新 FLASH 块内程序发生变化、也会引发不开机故障、对于 FLASH 块程序近行刷新可以排除因数据变化引起 的不开机、现在的平板电视大多数具有 USB 端口、基本上都开放的，用 USB 端口进行软件升级，当然对于 不能有正常待机过程的电视是无法通过 USB 端口进行软件刷新的、那只能用编程器给 FLASH 块写程序、 7、更换芯片或主板 如果通过上述方法不能排除故障时，故障只有通过换主芯片 FLASH 存储器和用户存储器或主芯板排除 故障。 【维修案例】 1）、故障：不开机，指示灯亮 分析检修：测开机控制电压有约为 4.5V，但屏供电 12V 电压为 0，首先测机芯板上的各部分电压，总 线电压都正常，本着先软后硬的原则，软件升级或 FLASH 存储块，故障如故最后更换 U1 后，电视工作正常。 2）、故障：自动关机、死机、待机不开机 分析检修：该问题一般为工作状态下的供电存在短路现象，导致不开机，需要对各路供电进行逐一排 查。若各路供电正常，但现象如故，则可对 U42 的 FLASH 存储块进行替换（注意：替换必须带程序数据的 FLASH 芯片）更换后有图像但花屏，需升级处理。 3）、故障：连接 AV/YPbPr/HDMI 时出现画面偏红的故障 分析检修：出现 AV/YPbPr/HDMI 时出现画面偏红的现象，首先需要确认 AV/YPbPr/HDMI 信号线是否连 接正确，再更换信号源播放器看看是否还有问题存在，如果现象消失，则问题根源在于信号播放器，如果 还存在问题，请到网站下载软件升级解决。 内部技术资料，严禁外传！ 16 （四）、主要 IC 集成块功能引脚定义及参数 1.SY8088 2. MSH6110A/ MSH6110A1 内部技术资料，严禁外传！ 17 六、三合一板电路图 （一）、三合一板原理图介绍 请双击可打开如下PDF文档 原理图 （二）、三合一板线路图介绍 请双击可打开如下PDF文档 线路图TOP 线路图BOTTOM 内部技术资料，严禁外传！ 18 七、产品 BOM 明细、结构规格书 1、主要模块 BOM 内部技术资料，严禁外传！ 19 2、结构规格书 产品尺寸 不含底座（mm） 732*68*438mm 含底座（mm） 732*250.5*473mm 产品重量 不含底座（kg） 4.3 含底座（kg） 4.6 八、软件升级方法 1、正常升级方法： a.将带有升级软件的 U 盘连接至电视的 USB 接口， b.按遥控器上的“信源”键，弹出信源菜单后依次按“左-左-上-右”，会出现工厂菜单， c.进入 other option， d.选择升级选项进行升级，电视会重启进入升级进度画面。 2、异常升级方法： a． 将电视断电，将带有升级软件的 U 盘连接至电视的 USB 接口， b． 按住本控按键的 POWER 键 c． 打开电视的电源开关，电视会进入升级进度画面，松开按键 内部技术资料，严禁外传！ 20
