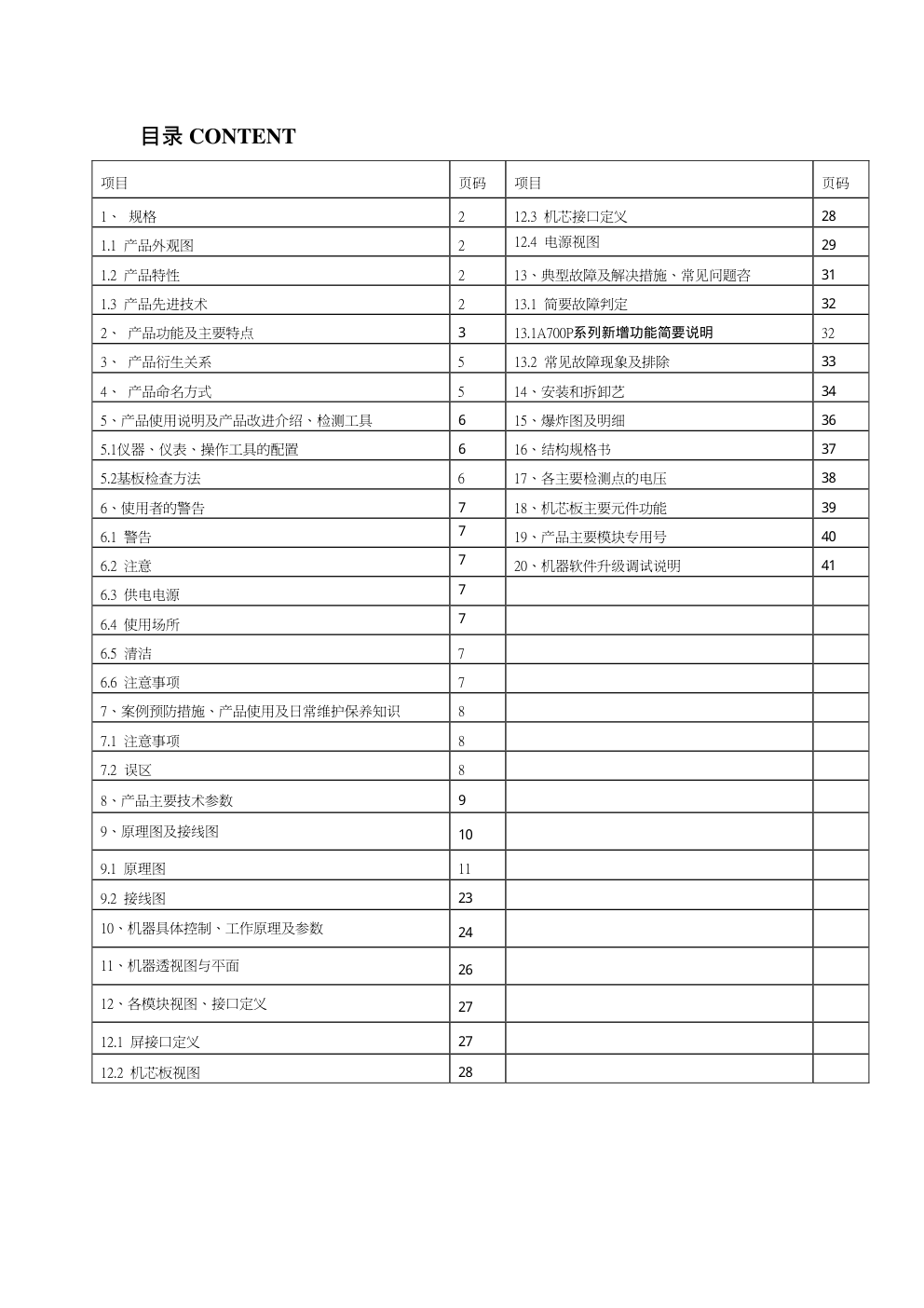

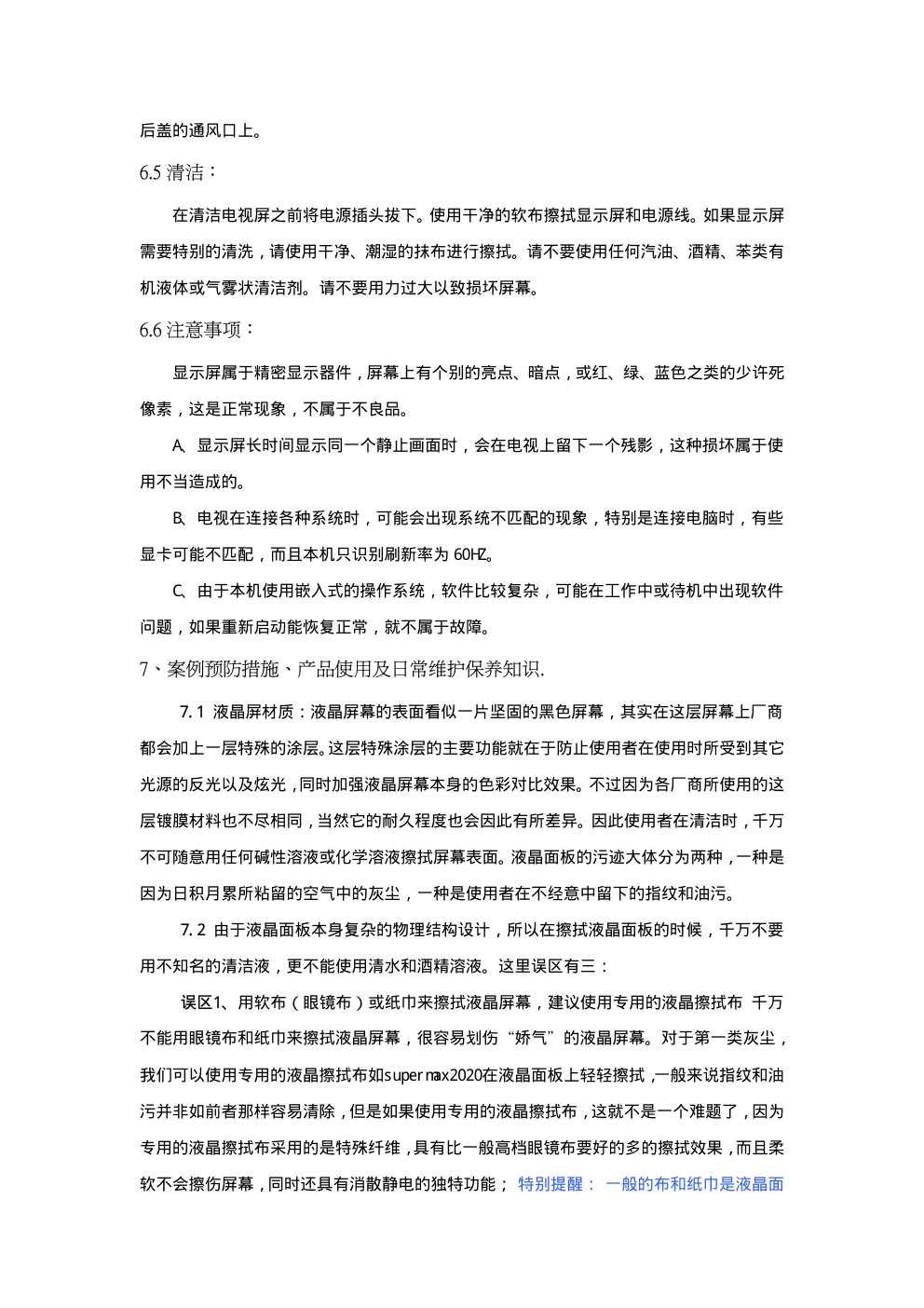

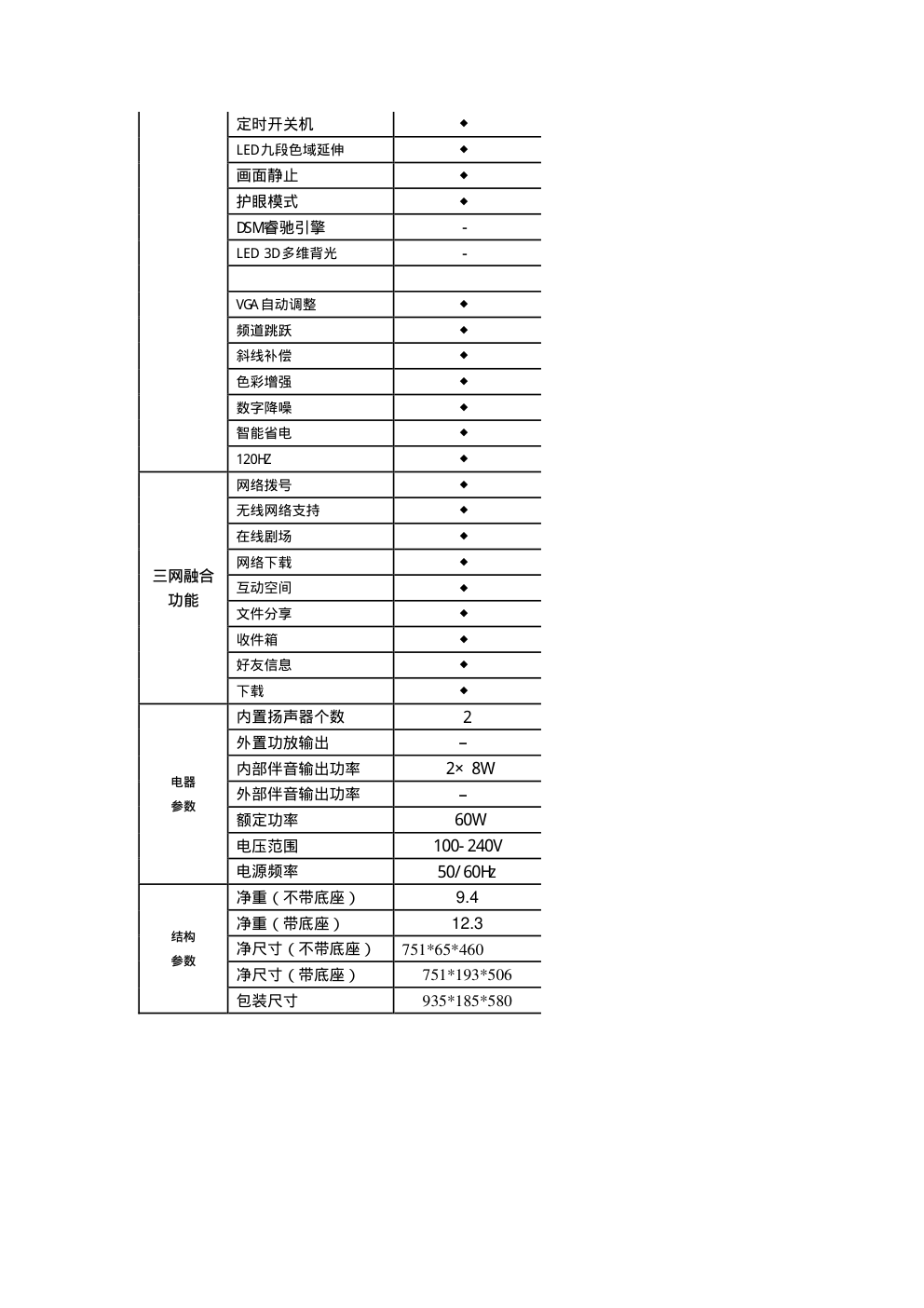

信息本部彩电培训体系列手册 编号： 专用号： 维修手册 Service Manual 产品机芯或产品系 列名称 型号：LE32A700P 系列：A700 机芯：MST6I981 1．屏、模组 T315HB01 V1 尺寸 32 可视角 178（H）/178（V） 响应速度 6ms 分辨率 1920*1080 亮度 400cd/m2 对比度 4000：1 2．信号制式 PAL\ NTSC 声音制式 DK、BG、I 流媒体模块型号 无 功率 60W 青岛海尔电子有限公司版权所有 未经授权拷贝和传播是犯法的行为 编制：张志堃 审核：班春迎 批准：刘超 目录 CONTENT 项目 页码 项目 页码 1、 规格 2 12.3 机芯接口定义 28 1.1 产品外观图 2 12.4 电源视图 29 1.2 产品特性 2 13、典型故障及解决措施、常见问题咨 31 1.3 产品先进技术 2 13.1 简要故障判定 32 2、 产品功能及主要特点 3 13.1A700P系列新增功能简要说明 32 3、 产品衍生关系 5 13.2 常见故障现象及排除 33 4、 产品命名方式 5 14、安装和拆卸艺 34 5、产品使用说明及产品改进介绍、检测工具 6 15、爆炸图及明细 36 5.1仪器、仪表、操作工具的配置 6 16、结构规格书 37 5.2基板检查方法 6 17、各主要检测点的电压 38 6、使用者的警告 7 18、机芯板主要元件功能 39 6.1 警告 7 19、产品主要模块专用号 40 6.2 注意 7 20、机器软件升级调试说明 41 6.3 供电电源 7 6.4 使用场所 7 6.5 清洁 7 6.6 注意事项 7 7、案例预防措施、产品使用及日常维护保养知识 8 7.1 注意事项 8 7.2 误区 8 8、产品主要技术参数 9 9、原理图及接线图 10 9.1 原理图 11 9.2 接线图 23 10、机器具体控制、工作原理及参数 24 11、机器透视图与平面 26 12、各模块视图、接口定义 27 12.1 屏接口定义 27 12.2 机芯板视图 28 1、产品外观结构特征（含外观图） 1.1 LE32A700P外观图 后名牌图 标准遥控器 端子图 侧端子 下端子 60W HTR-D3E 端子 1.2 ☆机器特性 1、1920*1080 高分辨率； 2、时尚外观。 1.3☆先进技术： 1、护眼防眩光。 2、H．264 数字解码 3、数字网络一体 2、产品功能及主要特点 型号 LE32A700P 屏幕类型 LED 图像 显象屏大小 32〞 显象屏比例 16: 9 物理分辨率 1920× 1080 亮度（cd/㎡） 350 对比度 4000: 1 响应时间 6ms 可视角度 89/89/89/89 图像优化 ◆ 数字梳状滤波器 ◆ 图像模式 5 声音 AV 立体声 ◆ SRS 环绕声 无 自动音量限制 ◆ MAXXBass 重低音 ◆ 左右平衡 ◆ 声音模式 4 静音 ◆ 端子 AV 输入 2 AV 输出 1 YPbPr 分量输入 1 有线天线输入 1 无线天线输入 0 VGA输入 1 HDMI 输入 2 耳机输出 – DSMB 0 光纤输出 1 网络接口 1 USB接口 3 无线音频接口 - 模卡 1 功能 3D UI ◆ 画面比例 5 节目回看 ◆ 定时开关机 ◆ LED九段色域延伸 ◆ 画面静止 ◆ 护眼模式 ◆ DSM睿驰引擎 - LED 3D多维背光 - VGA自动调整 ◆ 频道跳跃 ◆ 斜线补偿 ◆ 色彩增强 ◆ 数字降噪 ◆ 智能省电 ◆ 120HZ ◆ 三网融合 功能 网络拨号 ◆ 无线网络支持 ◆ 在线剧场 ◆ 网络下载 ◆ 互动空间 ◆ 文件分享 ◆ 收件箱 ◆ 好友信息 ◆ 下载 ◆ 电器 参数 内置扬声器个数 2 外置功放输出 – 内部伴音输出功率 2× 8W 外部伴音输出功率 – 额定功率 60W 电压范围 100- 240V 电源频率 50/60Hz 结构 参数 净重（不带底座） 9.4 净重（带底座） 12.3 净尺寸（不带底座） 751*65*460 净尺寸（带底座） 751*193*506 包装尺寸 935*185*580 3、产品衍生关系 新型号 母本型号 功能 LE32A700P 无 偏光 3D、3DUI 界面、窄边框 4、产品命名方式 例如：L E 32 A700 P 5、产品使用说明及产品改进介绍、检测工具 【要求各开发型号经理添加产品使用说明及产品改进介绍】 本调试说明只供 LE32A700P 液晶电视机机芯调试用，调试前需对本机的各部分电路先进 行装配检查，做到各部分电路的元器件无错接、碰接、漏接、漏焊、当各部分电路符合电路 原理图及装配要求后，方可开始调试，调试中所用仪器必须事先通过计量，校对，保证精度， 否则不得使用。 5.1 仪器、仪表、操作工具的配置： A、适合 MST6I 981 机芯的工装机一台； B、数字电压表一只； C、交流稳压电源一只； D、工厂标准信号电缆输入系统； E、40MHz 双踪示波器一只。 5.2 基板检查方法： A、将主机板与 LE32A700P 适合的工装机连接，连接调试信号。 LED 背光 型号尺寸 产品结构 液晶电视 偏光 3D功能 B、接通交流 220V 电源，整机进入待机状态，按遥控或本控开机键，开机进入标准状 态。 C、按遥控器“ 节目+”“ 节目– ” 键检查各节目号的图像和伴音信号，应有彩卡、方格、 竖卡、彩条、数码照片、三基色信号等不同制式的图像和伴音信号，要求无漏台，如 有漏台，请用自动搜索或手动搜索补齐此信号； D、接收 PAL 彩色测试卡信号，用遥控器调音量、平衡、对比度、亮度、色度、锐度 控制，声音、画面应有变化。 D、电视制式检查：接收 PAL-D/K 制式的图像和伴音信号，在搜台时可以自动识别图 像制式和声音制式， 检查识别的图像和声音制式是否正确。 F、外端子输入输出检查：按“ 电视/视频” 键，工装机上显示“ 信号源” 菜单，包括： 模拟电视、视频 1、视频 2、分量、电脑、HDMI1，HDMI2，示波器上应可观察到相应 的音、视频输入输出信号，工装机上图像和伴音信号应正常。同时还需要检测 AV 输 出信号是否正常。 6、使用者的警告 ！ Warning 6. 1 警告： 为了防止电击或火灾，请不要将电视放到有雨雾的场所。不要使用任何可能对显示屏造 成刮伤、毁坏的硬物体磨擦或敲击显示屏。 6.2 注意： 禁止在未经授权的情况下以任何方式私自更改本产品。 6.3 供电电源： 本产品直接用交流电供电，供电电压值见电视后盖标牌上的说明。将交流电源线一端按 照电视后端子标牌标注位置插入电源端口，另一端接在电源插座即可完成电源连接。 在有雷电或交流供电断电的时候，请拔掉电源插头和天线插头。电源线不允许有任何其 它东西帖靠或缠绕在上面，也不要将电源线置于可能受到毁坏的地方。 6.4 使用场所： 避免电视的屏幕直接对着外界的强光或阳光。避免电视受到不必要的任何振动，不要将 电视置于过湿、过热或多灰尘的地方。保证电视有良好的空气对流，不要将任何物体覆盖在 后盖的通风口上。 6.5 清洁： 在清洁电视屏之前将电源插头拔下。使用干净的软布擦拭显示屏和电源线。如果显示屏 需要特别的清洗，请使用干净、潮湿的抹布进行擦拭。请不要使用任何汽油、酒精、苯类有 机液体或气雾状清洁剂。请不要用力过大以致损坏屏幕。 6.6 注意事项： 显示屏属于精密显示器件，屏幕上有个别的亮点、暗点，或红、绿、蓝色之类的少许死 像素，这是正常现象，不属于不良品。 A、显示屏长时间显示同一个静止画面时，会在电视上留下一个残影，这种损坏属于使 用不当造成的。 B、电视在连接各种系统时，可能会出现系统不匹配的现象，特别是连接电脑时，有些 显卡可能不匹配，而且本机只识别刷新率为 60HZ。 C、由于本机使用嵌入式的操作系统，软件比较复杂，可能在工作中或待机中出现软件 问题，如果重新启动能恢复正常，就不属于故障。 7、案例预防措施、产品使用及日常维护保养知识. 7. 1 液晶屏材质：液晶屏幕的表面看似一片坚固的黑色屏幕，其实在这层屏幕上厂商 都会加上一层特殊的涂层。这层特殊涂层的主要功能就在于防止使用者在使用时所受到其它 光源的反光以及炫光，同时加强液晶屏幕本身的色彩对比效果。不过因为各厂商所使用的这 层镀膜材料也不尽相同，当然它的耐久程度也会因此有所差异。因此使用者在清洁时，千万 不可随意用任何碱性溶液或化学溶液擦拭屏幕表面。液晶面板的污迹大体分为两种，一种是 因为日积月累所粘留的空气中的灰尘，一种是使用者在不经意中留下的指纹和油污。 7. 2 由于液晶面板本身复杂的物理结构设计，所以在擦拭液晶面板的时候，千万不要 用不知名的清洁液，更不能使用清水和酒精溶液。这里误区有三： 误区1、用软布（眼镜布）或纸巾来擦拭液晶屏幕，建议使用专用的液晶擦拭布 千万 不能用眼镜布和纸巾来擦拭液晶屏幕，很容易划伤“娇气＂的液晶屏幕。对于第一类灰尘， 我们可以使用专用的液晶擦拭布如supermax2020在液晶面板上轻轻擦拭，一般来说指纹和油 污并非如前者那样容易清除，但是如果使用专用的液晶擦拭布，这就不是一个难题了，因为 专用的液晶擦拭布采用的是特殊纤维，具有比一般高档眼镜布要好的多的擦拭效果，而且柔 软不会擦伤屏幕，同时还具有消散静电的独特功能； 特别提醒： 一般的布和纸巾是液晶面 板的杀手！ 误区2、用清水清洁液晶屏幕。 使用清水，液体极易滴入液晶显示器和设备内部，这样会造成设备电路短路，从而烧 坏昂贵的电子设备。对于指纹和油污，清水照样无能为力。 误区3、用酒精和其它一些化学溶剂清洁液晶屏幕。 一般来说，酒精是一种常用的有机溶剂，可以溶解一些不容易擦去的污垢，如果只是 用来清洁显示器外壳，也没什么不良影响。但一定不要用酒精来清洁液晶屏幕，因为现在的 液晶屏幕，都在屏幕上涂有特殊的涂层，使屏幕具有更好的显示效果，一旦使用酒精擦拭显 示器屏幕，就会溶解这层特殊的涂层， 对显示效果造成不良影响。 用化学溶剂就更不可取， 这种化学制剂对“骄气＂的液晶面板简直就是毁灭性的打击。 如果您的屏幕不小心沾上了果汁、口水或者咖啡等不易清楚的污渍，千万不要用纸巾或 者眼镜布之类的来使劲擦拭，因为这样很容易在擦掉污渍的同时也擦伤液晶屏幕；您可以用 液晶专用擦拭布如supermax2020喷加适量无离子水，使supermax2020略具潮湿感，然后再去 擦拭，就可以既让污渍无踪迹也不会擦伤您的液晶屏幕。 8、产品主要技术参数（含所用机芯、屏、电源的规格） 1、液晶屏：AUO 规格： T315HB01 V1 2、电源：220V/50Hz/60Hz P75W180×195.5C 3、机芯板：MST6I 981 4、遥控器：HTR- D3E 8、原理图 R25 NC/4.7K R27 NC/100K R26 NC/4.7K R28 NC/4.7K 1 2 3 Q2 NC/3904 Q48 NC/AO3401A C2 NC/0.1uF 1 2 3 Q1 NC/3904 R30 NC/100K C3 NC/0.1uF +5V_USB panel POWER L18 NC/FB/3A L19 NC/FB/3A C4 NC/0.1uF +12V VCC-Panel +5V_USB ON_PANEL 2 L27 FB/3A + CA21 100uF/16V C26 0.1uF C25 10nF C27 0.1uF R16 12K/1% EN 7 FB 5 VCC 2 OUT 3 BST 1 GND 4 SS 8 COMP 6 shield 9 U17 MP1484 R18 2.7K/1% R13 100K R17 6.8K C28 3.9nF C24 0.1uF +12V +5V_USB USB POWER L29 NC/FB/3A PANEL_ON 1 2 L42 15uH 1 2 L44 NC/15uH + CA15 100uF/16V 调光方式 R11 1K R14 1K C93 0.1uF R24 2.43K/3.3V R23 4.7K 限在3.3V 1 2 3 Q45 3904 C94 2.2uF/NC 1 2 3 Q18 3904 Q46 3904 R12 100 1 2 3 Q17 3904 R4 4.7K R15 22K R21 1K R3 NC/0 R8 4.7K R19 10K R2 1K +5V +5V_USB 5Vstb ADJ-PWM2 2 ON_PBACK 2 PW_CTL 2 PW_CTL PW_CTL PB-ADJUST PB-ON/OFF ADJ-PWM2 R10 4.7K ON_PBACK PW-ON/OFF-INV R73 NC/0 BRT_CNTL_IN 11 BRT_CNTL_IN R74 NC/0 BRT_CNTL_OUT 11 C194 2.2uF + CA19 100uF/16V VIN 3 GND 1 VOUT 2 Vout 4 U2 AMS1117-3.3V R44 NC R36 100 C97 0.1uF C112 0.1uF R47 0 VDDC1.20V VIN 3 GND 1 VOUT 2 Vout 4 U4 AP1084-ADJ TO263 R43 NC R38 22R C98 8.2nF C152 0.1uF R46 0R C113 2.2uF C196 0.1uF R29 100K L22 FB/1A C104 0.1uF C115 0.1uF EN 7 FB 5 VCC 2 OUT 3 BST 1 GND 4 SS 8 COMP 6 GND 9 U1 MP1482 C111 2.2uF VIN 3 GND 1 VOUT 2 Vout 4 U6 AMS1117-2.5V C101 0.1uF SOT223 C116 0.1uF R31 2.2K R33 10K/1% + CA16 470uF/16V C118 0.1uF C96 10nF R32 3K/1% +1.5V_DDR 3 + CA13 100uF/16V 2.5V_Normal 3 3.3VStb 2,3 D52 NC/1N4001 D53 NC/1N4001 +12V 3.3Vstb 5Vstb +1.5V_DDR +5V 2.5V_Normal L23 FB/1A +5V_USB 1 1 2 2 3 3 4 4 5 5 6 6 7 7 8 8 9 9 10 10 11 11 12 12 CN16 Power_Main R333 100 +12V +12V PB-ADJUST PW-ON/OFF-INV 5Vstb PB-ON/OFF Standby:L Normal: H C107 0.1uF VDDC VCC_VSENSE 2 R39 2.2ohm R40 100 MAX 600MA MAX 130MA VIN 3 GND 1 VOUT 2 Vout 4 U5 AMS1117-ADJ R49 200/1% R45 120/1% C193 0.1uF C177 2.2uF 33V_Normal SOT223 C119 2.2uF 100MA C167 NC/10uF MAX 300MA 1 2 L41 15uH C114 2.2uF C117 2.2uF POWER INPUT C99 NC/0.22UF +5V_USB SOT223 R41 0R AV1-Lin AV1-Rin AV1-Lin AV1-Rin LINE_IN_0L LINE_IN_0R AUOUTR2 AUOUTL2 COMP1_AUL1 COMP1_AUL1 COMP1_AUR1 COMP1_AUR1 C168 2.2uF C162 2.2uF HD2_LIN-IC HD2_LIN-IC HD2_RIN-IC HD2_RIN-IC C237 2.2uF C238 2.2uF I2S_SCLK 2 I2S_MCLK 2 I2S_SD0 2 I2S_LRCLK 2 R522 0R R527 0R I2S_MCLK C202 NC I2S_LRCLK C204 NC C203 NC R510 0R I2S_SCLK LINE_IN_1R LINE_IN_1LC173 2.2uF C169 2.2uF LINE_IN_3R HDMI-CEC HDMI-CEC I2S-OUT_WS HDMI2-SCL HDMI2-RX1P HDMI2-RX2N HDMI2-CLKN HDMI2-RX0P HDMI2-SDA HDMI2-RX1N HDMI2-CLKP HDMI2-RX0N HDMI2-RX2P HDMI1-CLKN HDMI1-RX0P HDMI1-RX1N HDMI1-CLKP HDMI1-RX2N HDMI1-RX0N HDMI1-SCL HDMI1-RX2P HDMI1-SDA HDMI2-RX2N HDMI2-RX1N HDMI2-CLKP HDMI2-SCL HDMI2-RX1P HDMI2-RX0N HDMI2-RX2P HDMI2-CLKN HDMI2-RX0P HDMI2-SDA HDMI2-SCL HDMI2-RX1P HDMI2-RX2N HDMI1-HPDIN HDMI2-RX0P HDMI2-SDA HDMI2-RX1N HDMI2-CLKP HDMI2-RX0N HDMI2-RX2P HDMI2-CLKN HDMI2-HPDIN C72 33p Close to MST IC HDMI2-HPDIN HDMI1-CLKP HDMI1-RX1P SPDIF_OUT HDMI1-CLKN HDMI1-RX0P HDMI1-RX1N HDMI1-SCL HDMI1-RX2P HDMI1-RX2N HDMI1-HPDIN HDMI1-RX0N HDMI1-RX1P AUVAG AUVRP HDMI2-HPDIN HDMI1-SDA AUVRM C170 2.2uF C174 2.2uF LINE_IN_2L LINE_IN_2R LINE_IN_0R LINE_IN_1R LINE_IN_0L LINE_IN_1L HDMI1-CLKP HDMI1-RX1P HDMI-CEC HDMI1-RX0P HDMI1-RX1N HDMI1-RX2P HDMI1-CLKN HDMI1-RX2N HDMI1-HPDIN HDMI1-RX0N HDMI1-SCL HDMI1-SDA HDMI-ARC HDMI-ARC System-RST UART-RX2 HDMI-ARC I2S-OUT_BCK I2S-OUT_SD I2S_SD0 I2S-OUT_MCK XTALI XTALO 3D_FLAG UART-TX2 IRIN LINE_OUT_0L AB3 LINE_OUT_0R AC2 LINE_OUT_2L AC3 LINE_OUT_2R AD1 HP_OUT_1L AB4 HP_OUT_1R AC4 LINE_IN_0L W3 LINE_IN_0R Y2 LINE_IN_1L Y3 LINE_IN_1R AA2 LINE_IN_2L AA1 LINE_IN_2R AA3 VRP AA4 VAG AB2 VRM AB1 SPDIF_IN/GPIO152 H4 SPDIF_OUT/GPIO153 U6 I2S_OUT_MCK/GPIO154 D4 I2S_OUT_WS/GPIO155 E5 A_RX0N J2 A_RX0P J1 A_RX1N J3 A_RX1P K1 A_RX2N K2 A_RX2P K3 A_RXCN H2 A_RXCP H3 DDCDA_CK/GPIO23 K6 DDCDA_DA/GPIO24 L7 HOTPLUGA/GPIO19 L6 C_RX0N AC8 C_RX0P AE8 C_RX1N AD8 C_RX1P AC9 C_RX2N AD9 C_RX2P AC10 C_RXCN AD7 C_RXCP AE7 DDCDC_CK/GPIO27 AA9 DDCDC_DA/GPIO28 AA8 HOTPLUGC/GPIO21 AB8 D_RX0N F2 D_RX0P F1 D_RX1N F3 D_RX1P G1 D_RX2N G2 D_RX2P G3 D_RXCN E2 D_RXCP E3 DDCDD_CK/GPIO29 J4 DDCDD_DA/GPIO30 J5 HOTPLUGD/GPIO22 K4 CEC/GPIO5 G5 I2S_OUT_BCK/GPIO156 D5 I2S_OUT_SD/GPIO157 E4 IRINT G4 RESET C4 XTALIN AE2 XTALOUT AE3 TESTPIN K8 PAD_ARC0 K5 LINE_IN_3L AA5 LINE_IN_3R AB5 I2S_IN_WS/GPIO149 U5 I2S_IN_BCK/GPIO150 U4 I2S_IN_SD/GPIO151 E7 HDMI Analog Audio I2S SPDIF U100C MSD6i982BX VGA-LIN-IC 2 VGA-RIN-IC 2 VGA-LIN-IC VGA-RIN-IC LINE_IN_3L HDMI3-RX2N HDMI3-SDA HDMI3-RX1N HDMI3-CLKP HDMI3-SCL HDMI3-RX1P HDMI3-RX1P HDMI3-RX2N HDMI3-RX0N HDMI3-RX2P HDMI3-CLKN HDMI3-RX0P HDMI3-RX0P HDMI3-SDA HDMI3-RX1N HDMI3-CLKP HDMI3-SCL HDMI3-RX1P HDMI3-RX2N HDMI3-RX0N HDMI3-RX2P HDMI3-CLKN HDMI3-SDA HDMI3-RX1N HDMI3-CLKP HDMI3-SCL HDMI3-RX2P HDMI3-CLKN HDMI3-RX0P HDMI3-HPDIN HDMI3-HPDIN HDMI3-RX0N HDMI3-HPDIN VGA_HSYNC VGA_VSYNC USB0_DM 21 BIN0M L3 GIN0P M1 GIN0M M3 SOGIN0 M2 RIN0M N2 HSYNC0 L4 VSYNC0 L5 BIN1M P2 GIN1P R2 SOGIN1 P3 RIN1M T1 HSYNC1 T2 VSYNC1 T3 BIN2M U3 GIN2M V3 RIN2M W2 SOGIN2 V2 CVBS0P P4 CVBS1P P5 CVBS2P P6 CVBS3P T6 VCOM0 R6 CVBS_OUT2 T5 TP C2 PAD_GPIO20 C1 RN A2 TN B1 RP B2 PAD_GPIO19 C3 DM_P0 A4 DP_P0 B4 DM_P1 AD10 DP_P1 AE10 RIN0P N1 BIN0P L2 RIN1P R3 GIN1M R1 RIN2P W1 GIN2P V1 BIN2P U2 BIN1P N3 CVBS_OUT1 T4 RGB CVBS PHY USB U100E MSD6i982BX MDI_RP 21 MDI_RN 21 MDI_TN 21 MDI_TP 21 MDI_RN MDI_RP Close to MST IC MDI_TN MDI_TP R250 49.9R/1% R249 49.9R/1% R252 49.9R/1% R251 49.9R/1% C206 0.1uF C186 0.1uF BIN2M GIN0P RIN0 BIN0M SOGIN2 BIN2 GIN2P RIN2 BIN0 GIN2M GIN0M RIN0M RIN2M SOGIN0 RGB0_Y-SOG R93 0 C131 1nF USB0_DP 21 USB1_DM USB1_DP RGB0_Pb- RGB0_Y+ RGB0_Pb+ RGB0_Y- RGB0_Pr+ C127 47nF RGB0_Pr- R88 47 C132 47nF R85 47 R92 47 C133 47nF R90 47 C128 47nF R94 47 C129 47nF C130 47nF R97 47 VGA_RIN+ 5 VGA_BIN+ 5 VGA_GIN+ 5 VGA_VSYNC 5 VGA_HSYNC 5 USB1_DM 21 LEDB SC_CVBS_OUT 7 SC_CVBS_OUT SOGIN1 BIN1 GIN1P RIN1 BIN1M YPBPR1_RIN+ YPBPR1_GIN+ RIN1M GIN1M RGB1_Pb- RGB1_Pr+ R123 0 R130 47 R125 47 C151 47nF R132 47 R126 47 C155 47nF R133 47 C161 47nF C156 1nF C164 47nF C163 47nF R134 47 C166 47nF YPBPR1_BIN+ 5 YPBPR1_GIN+ 5 YPBPR1_RIN+ 5 RGB1_Pb+ RGB1_Y- RGB1_Y+ RGB1_Y-SOG RGB1_Pr- YPBPR1_BIN+ YPBPR2_GIN+ DSMB_HS DSMB_VS DSMB_HS 5 DSMB_VS 5 YPBPR2_RIN+ RGB2_Pb- RGB2_Pr+ R122 0 R129 47 C141 47nF R120 47 R124 47 R131 47 C145 47nF R127 47 C144 1nF C146 47nF C143 47nF C147 47nF C142 47nF R121 47 YPBPR2_BIN+ 5 YPBPR2_GIN+ 5 YPBPR2_RIN+ 5 RGB2_Y+ RGB2_Y-SOG RGB2_Y- RGB2_Pr- YPBPR2_BIN+ RGB2_Pb+ R136 47 C149 47nF AV1_CVBS0P CVBS1_RCA C154 47nF CVBS1_RCA 6 CVBS1P C148 47nF R135 47 C150 47nF R137 47 R144 47 CVBS4_RCA AV2_CVBS0P CVBS0_RCA CVBS0P Y1_CVBS4P CVBS_VCOM SV_Y1 CVBS4_RCA 7 CVBS0_RCA 6 VCOM0 USB1_DP 21 USB0_DM USB0_DP RST_C AUVRP R151 4.7K C159 2.2uF C181 4.7uF R146 0 1 2 3 D1 BAV99 L21 FB/2A C180 0.1uF C153 10uF Y1 24MHz C160 1nF C120 20pF R153 100 C121 20pF R145 100K R51 1M C179 10uF C92 0.1uF 1 3 2 Q3 3906 R154 22K 5Vstb AUOUTL2 AUOUTR2 SC1-L SC1-R R243 0 R241 100K R246 100K C197 220PF R247 0 C201 220PF SC1-R 9 SC1-L 9 Close to IC with width trace RESET CIRCUIT XTALI XTALO RST_E AUVRM AUVAG System-RST ON_RST-LOW RST_EN R3_RXO2- RXO2- R0_RXOC+ RXOC+ G4_RXO4+ RXO4+ G6_RXO3+ RXO3+ R1_RXOC- RXOC- G7_RXO3- RXO3- R7_RXO0- RXO0- R6_RXO0+ RXO0+ R5_RXO1- RXO1- R2_RXO2+ RXO2+ G5_RXO4- RXO4- R4_RXO1+ RXO1+ DSMB_WAKEUP R170 100R UART-RX R172 100R UART-TX RST_AMP 11 G2_RXE0+ 11 B7_RXE2- 11 B2_RXE3+ 11 G3_RXE0- 11 B0_RXE4+ 11 B6_RXE2+ 11 B1_RXE4- 11 G0_RXE1+ 11 B3_RXE3- 11 G1_RXE1- 11 B4_RXEC+ 11 B5_RXEC- 11 UART-RX 5 UART-TX 5 2.INT pad has internal 100Kohm pull up as a reset default value. Put external 10Kohm pull down as default, SAR口耐压只能到3.3V!!!!! KEY1 PW_CTL R171 100RVBL_CTRL ADJ-PWM2 SAR0/GPIO31 E6 SAR1/GPIO32 F4 SAR2/GPIO33 F5 SAR3/GPIO34 F6 PWM0/GPIO66 Y21 PWM1/GPIO67 Y22 PWM2/GPIO68 AA22 PWM3/GPIO69 V24 PM_SPI_CK/GPIO1 C6 PM_SPI_CS1/GPIO12/PM6 A5 PM_SPI_DI/GPIO2 B6 PM_SPI_DO/GPIO3 B5 DDCA_CK/UART0_RX J6 DDCA_DA/UART0_TX H5 DDCR_CK/GPIO72 U24 DDCR_DA/GPIO71 U23 GPIO6/PM0/INT A3 GPIO7/PM1/PM_UART_TX B3 GPIO10/PM4 D3 GPIO11/PM5/PM_UART_RX/INT D2 PM_SPI_CS2/GPIO16/PM10 C5 PM_SPI_WP2/GPIO14/PM8/INT D1 LVB0N/ RLV6N W24 LVB0P/ RLV6P V23 LVB1N/ RLV7N W23 LVB1P/ RLV7P W25 LVB2N/ RLV8N Y24 LVB2P/ RLV8P Y25 LVBCKN/ LLVON AA24 LVBCKP/ LLVOP Y23 LVB3N/ LLV1N AB24 LVB3P/ LLV1P AA23 LVB4N/ LLV2N AB23 LVB4P/ LLV2P AB25 LVA0N/ LLV3N AC24 LVA0P/ LLV3P AC25 LVA1N/ LLV4N AD24 LVA1P/ LLV4P AD25 LVA2N/ LLV5N AC23 LVA2P/ LLV5P AE24 LVACKN/ LLV6N AD23 LVACKP/ LLV6P AE23 LVA3N/ LLV7N AD22 LVA3P/ LLV7P AE22 LVA4N/ LLV8N AD21 LVA4P/ LLV8P AC22 PAD_GPIO4/GPIO40 G8 PAD_GPIO3/GPIO39 F7 PWM_PM G6 PM_SPI_CZ D6 PAD_GPIO2/GPIO38 G7 PWM SAR SPI GPIO LVDS U100D MSD6i982BX 1.Ball G7, Ball G8, Ball F7, Ball D6, Ball E7 ONLY SOCKET BOARD HAVE,两层板 不建议使用，会割地 PWM_PM LED KEY0 AMP-MUTE CFG-PWM0 panel_s1 CFG-PWM1 panel_s2 EEPROM-WP ON_PANEL ON_PBACK I2C-SDA I2C-SCL R169 100RPANEL_ON/OFF FLASH_WPN R424 NC/0 panel_s2 9 panel_s1 9 SPI_CSZ0 SPI-SDO SPI_Flash-SDO SPI-SDI SPI_Flash-SDI SPI-SCK SPI_Flash-SCK RST_AMP DSMB_STATUS DSMB_GPO DSMB-D-LINE-ON VIDEO-TYPE1 VIDEO-TYPE2 I2C-SDA 9,11 I2C-SCL 9,11 RXE0- G3_RXE0- RXE4- B1_RXE4- RXEC+ B4_RXEC+ RXE3- B3_RXE3- RXE1+ G0_RXE1+ RXE2+ B6_RXE2+ RXE1- G1_RXE1- RXEC- B5_RXEC- RXE0+ G2_RXE0+ RXE2- B7_RXE2- RXE4+ B0_RXE4+ R253 22R RXE3+ B2_RXE3+ R238 33R NAND_REZ C134 0.1uF VIFM VIFP R254 22R PCM_PF-AD1 R239 22R R255 22R R256 33R NAND_WEZ R257 22R C135 0.1uF R258 33R NAND_RBZ TUNER_SDA NAND_CEZ PCM_PF-AD5 R259 33R PCM_PF-AD3 PCM_PF-AD2 R261 22R TUNER_SDA PCM_PF-AD4 NAND_WPZ PCM_PF-AD0 R262 33R 靠近主IC TUNER_SCL R263 33R NAND_ALE TS1_D0 AC12 TS1_D1 AD13 TS1_D2 AD12 TS1_D3 AC11 TS1_D4 AD11 TS1_D5 AA10 TS1_D6 AB14 TS1_D7 AA12 TS1_CLK Y13 TS1_VLD AC13 TS1_SYNC AE11 TS0_D0 AB13 TS0_D1 Y14 TS0_D2 AA11 TS0_D3 AB11 TS0_D4 AA13 TS0_D5 Y9 TS0_D6 AB10 TS0_D7 AE13 TS0_CLK Y10 TS0_VLD Y12 TS0_SYNC Y11 IP AD5 IM AC6 VIFP AC5 VIFM AE5 IFAGC AE4 RF_TAGC AD4 TGPIO0/UPGAIN AD2 TGPIO2/ I2C_CLK AD6 TGPIO3/ I2C_SDA AC7 PCM_D0 AA20 PCM_D1 AC19 PCM_D2 AA21 PCM_D3 AC18 PCM_D4 AC16 PCM_D5 AD16 PCM_D6 AD17 PCM_D7 AC17 PCM_A0 AA19 PCM_A1 AB20 PCM_A2 Y20 PCM_A3 Y17 PCM_A4 Y19 PCM_A5 AD18 PCM_A6 AC20 PCM_WAIT_N AC21 PCM_A8 AB17 PCM_A9 Y16 PCM_IOWR_N AA17 PCM_A11 AB16 PCM_A7 AE20 PCM_A12 AD19 PCM_RESET AD20 PCM_IRQA_N AB21 PCM_OE_N AC15 PCM_IORD_N AA16 PCM_A10 AE16 PCM_CE_N AE17 PCM_WE_N AE19 PCM_A14 Y18 PCM_CD_N AB22 PCM_A13 AA18 PCM_REG_N AB19 PCM_NAND_ALE AE14 PCM_NAND_WPZ AC14 PCM_NAND_CEZ AA15 PCM_NAND_CLE AD15 PCM_NAND_REZ AA14 PCM_NAND_WEZ AD14 PCM_NAND_RBZ Y15 TGPIO1 AD3 U100B MSD6i982BX R264 22R PCM_PF-AD6 C205 33pF R266 33R NAND_CLE R267 22R C207 33pF PCM_PF-AD7 TUNER_SCL GPIO_IR RF_AGC R361 10K C314 22nF R363 0 C235 0.1uF 5V_TUNER G4_RXO4+ 11 R0_RXOC+ 11 R7_RXO0- 11 G6_RXO3+ 11 R5_RXO1- 11 R6_RXO0+ 11 G5_RXO4- 11 G7_RXO3- 11 R4_RXO1+ 11 R1_RXOC- 11 R2_RXO2+ 11 R3_RXO2- 11 TAGC BODY R182 0R R183 470 IR Key R194 1K R199 100 R197 NC/0R R201 470 5Vstb LED_B R202 8.2K R207 8.2K KEY1-in KEY0-in LED_R C191 0.1uF KEY0-in IRIN KEY1 KEY0 KEY1-in LED_B IR 1 2 3 4 CN15 Key R212 10K 1 2 3 4 5 CN3 IR_LED R214 4.7K C192 33pF Q24 3904 C198 1nF C199 1nF C200 0.1uF R242 1K 5Vstb 5Vstb 3.3Vstb 3.3Vstb R205 470 R210 470 R209 10K R745 1K LED_R LED Q23 3904 R240 10K 5Vstb BODY 1 2 3 4 5 6 CN29 IR_LED 3D_SYNC_OUT 12 5Vstb 3.3Vstb R203 100 LEDB R204 100 1 2 3 4 CN18 Key R559 1K IR-in 5 33V_Normal I2C-SCL I2C-SDA I2C-SDA UART-TX UART-RX I2C-SCL 24C64_I2C-SCL 24C64_I2C-SDA PW_CTL EEPROM-WP R191 100 A0 1 A1 2 A2 3 GND 4 SDA 5 SCL 6 WP 7 VCC 8 U7 NC/24C32 C178 0.1uF R152 4.7K C187 10pF R534 10K R187 4.7K R5 4.7K C188 10pF UART-TX2 UART-RX2 R156 4.7K R155 4.7K 1 2 3 4 CN1 Debug R610 10K R188 100 C189 47pF R189 100 R150 4.7K R186 4.7K R193 4.7k 33V_Normal 33V_Normal 5Vstb 33V_Normal 3.3Vstb PW_CTL 1 AMP-MUTE 9 ADJ-PWM2 1 I2C address at A0. EEPROM R168 NC/10K R612 10K R162 4.7K 3.3Vstb 改为24C32或者24C16 3.3Vstb 3D_FLAG 1 FLASH_WPN SPI_Flash-SDI SPI_Flash-SCK FLASH1_WPN SPI_Flash-SDO FLASH DSMB_WAKEUP 6 DSMB_WAKEUP R560 10K CE# 1 SO 2 WP# 3 VSS 4 SI 5 SCK 6 HOLD# 7 VDD 8 U30 MX25L1605D C172 0.1uF C345 0.1uF R245 10K R535 10K ON_PBACK 1 DSMB_STATUS 5 DSMB_STATUS R733 10K DSMB-D-LINE-ON 5 DSMB-D-LINE-ON R734 10K VIDEO-TYPE1 VIDEO-TYPE2 VIDEO-TYPE1 5 VIDEO-TYPE2 5 R723 10K R722 10K R718 10K DSMB_GPO 5 DSMB_GPO GPIO_IR 5 GPIO_IR R719 10K UART-TX2 5 UART-RX2 5 3D_FLAG BODY LEDB R536 10K SPI_CSZ0 R409 10K ON_PANEL 1 R537 10K 33V_Normal 1 2 3 Q25 3904 R82 4.7K R128 6.8K C213 2.2uF R77 330R R78 75R R79 100R 1 3 2 Q37 3906 R83 100R SC_CVBS_OUT 2 1 2 3 Q27 3904 + CA90 100uF/16V R81 75R AVOUT-V R89 75R R91 1K DD35 NC R367 10K R389 15K L24 FB +5V R265 75R R390 1K R392 10K R393 15K DD36 NC R75 75R DSMB_CVBSO + CA91 100uF/16V 1 2 3 Q29 3904 5V_out C214 2.2uF HD2_LIN-IC2 HD2_RIN-IC2 R366 12K R368 10K R370 10K R371 12K C260 560pF C261 560pF DSMB-R DSMB-L A_DDR3_A9 A_DDR3_A5 A_DDR3_A14 A_DDR3_A10 A_DDR3_A1 A_DDR3_A3 A_DDR3_A11 A_DDR3_A12 A_DDR3_A13 A_DDR3_A7 A_DDR3_A6 A_DDR3_A0 A_DDR3_A2 A_DDR3_DQU4 A_DDR3_DQU2 A_DDR3_DQU3 A_DDR3_DQU1 A_DDR3_A4 A_DDR3_A8 A_DDR3_DQL5 A_DDR3_DQL6 A_DDR3_DQU0 A_DDR3_DQL7 A_DDR3_DQL3 A_DDR3_CKE A_DDR3_DQL4 A_DDR3_DQU5 B_DDR3_A14 B_DDR3_A11 B_DDR3_A12 B_DDR3_A9 B_DDR3_A5 B_DDR3_A10 B_DDR3_A1 B_DDR3_A3 B_DDR3_A7 B_DDR3_A6 B_DDR3_A0 B_DDR3_A2 B_DDR3_DQU1 B_DDR3_A4 B_DDR3_A8 B_DDR3_A13 B_DDR3_DQU4 B_DDR3_DQU2 B_DDR3_DQU3 B_DDR3_DQU0 B_DDR3_DQL7 B_DDR3_DQL3 B_DDR3_CKE B_DDR3_DQL4 B_DDR3_DQL5 B_DDR3_DQL6 B_DDR3_DQL2 B_DDR3_DQL0 B_DDR3_DQL1 B_DDR3_DQU5 B_DDR3_CASZ B_DDR3_RASZ B_DDR3_WEZ B_DDR3_DQSUB B_DDR3_DQSLB B_DDR3_DQSU B_DDR3_DQSL B_DDR3_MCLKZ B_DDR3_MCLK B_DDR3_DQU6 B_DDR3_BA2 B_DDR3_DQU7 B_DDR3_DML B_DDR3_DMU B_DDR3_ODT B_DDR3_BA0 B_DDR3_BA1 B_DDR3_RESET A_DDR3_DQL0 A_DDR3_DQL1 A_DDR3_DQL2 A_DDR3_WEZ A_DDR3_CASZ A_DDR3_RASZ A-MVREFCA A-MVREFDQ Close to DDR POWER PIN B-MVREFCA B-MVREFDQ Close to DDR POWER PIN A_DDR3_DQSLB A_DDR3_DQSU A_DDR3_DQSL A_DDR3_DMU A_DDR3_MCLKZ A_DDR3_MCLK A_DDR3_DQU6 A_DDR3_DQSUB A_DDR3_BA1 A_DDR3_RESET A_DDR3_BA2 A_DDR3_DQU7 A_DDR3_DML A_DDR3_ODT A_DDR3_BA0 C340 0.1uF R308 1K/1% R302 1K/1% C346 0.1uF C328 0.1uF C310 0.1uF C305 0.1uF C332 0.1uF C325 0.1uF R303 1K/1% C322 0.1uF R306 1K/1% C308 0.1uF C339 0.1uF R301 1K/1% R304 1K/1% C302 1nF C344 0.1uF C303 1nF C315 2.2uF C301 0.1uF C324 0.1uF C320 0.1uF C331 0.1uF C323 0.1uF C316 0.1uF C307 0.1uF R309 1K/1% R305 1K/1% C348 0.1uF C343 0.1uF A_DDR3_A0/DDR2_A5 C11 A_DDR3_A1/DDR2_A13 B13 A_DDR3_A2/DDR2_A9 A10 A_DDR3_A3/DDR2_A10 C9 A_DDR3_A4/DDR2_A2 C15 A_DDR3_A5/DDR2_A3 A8 A_DDR3_A6/DDR2_A4 C14 A_DDR3_A7/DDR2_A7 C10 A_DDR3_A8/DDR2_A8 A13 A_DDR3_A9/DDR2_A14 B10 A_DDR3_A10/DDR2_RASZ B15 A_DDR3_A11/DDR2_A6 C13 A_DDR3_A12/DDR2_A0 A14 A_DDR3_A13/DDR2_A12 B9 A_DDR3_A14/DDR2_A11 B12 A_DDR3_CASZ/DDR2_BA0 A11 A_DDR3_RASZ/DDR2_BA1 B11 A_DDR3_WEZ/DDR2_A1 C12 A_DDR3_ODT/DDR2_WEZ B7 A_DDR3_BA0/DDR2_CKE A7 A_DDR3_BA1/DDR2_CASZ B14 A_DDR3_BA2/DDR2_BA2 C8 A_DDR3_RESETB B8 A_DDR3_CKE/DDR2_ODT C16 A_DDR3_DQL0/DDR2_DQ6 B22 A_DDR3_DQL1/DDR2_DQ0 C17 A_DDR3_DQL2/DDR2_DQ1 A22 A_DDR3_DQL3/DDR2_DQ7 B18 A_DDR3_DQL4/DDR2_DQ4 A23 A_DDR3_DQL5/DDR2_DQ2 B17 A_DDR3_DQL6/DDR2_DQ3 C22 A_DDR3_DQL7/DDR2_DQ5 A17 A_DDR3_DQU0/DDR2_DQ15 D17 A_DDR3_DQU1/DDR2_DMU E20 A_DDR3_DQU2/DDR2_DQ10 E17 A_DDR3_DQU3/DDR2_DQ9 C20 A_DDR3_DQU4/DDR2_DML F18 A_DDR3_DQU5/DDR2_DQ12 B20 A_DDR3_DQU6/DDR2_DQ8 F17 A_DDR3_DQU7/DDR2_DQ14 D20 A_DDR3_DML//DDR2_DQ13 C18 A_DDR3_DMU/DDR2_DQ11 B21 A_DDR3_MCLK/DDR2_MCLK A16 A_DDR3_MCLKZ/DDR2_MCLKZ B16 A_DDR3_DQSL/DDR2_DQS0 C19 A_DDR3_DQSLB/DDR2_DQSB0 A19 A_DDR3_DQSU/DDR2_DQS1 D18 A_DDR3_DQSUB/DDR2_DQSB1 E18 B_DDR3_A0/DDR2_A5 F23 B_DDR3_A1/DDR2_A13 H25 B_DDR3_A2/DDR2_A9 E24 B_DDR3_A3/DDR2_A10 C24 B_DDR3_A4/DDR2_A2 J23 B_DDR3_A5/DDR2_A3 D24 B_DDR3_A6/DDR2_A4 H23 B_DDR3_A7/DDR2_A7 C23 B_DDR3_A8/DDR2_A8 H24 B_DDR3_A9/DDR2_A14 E25 B_DDR3_A10/DDR2_RASZ K24 B_DDR3_A11/DDR2_A6 G23 B_DDR3_A12/DDR2_A0 J24 B_DDR3_A13/DDR2_A12 D23 B_DDR3_A14/DDR2_A11 G24 B_DDR3_CASZ/DDR2_BA0 F24 B_DDR3_RASZ/DDR2_BA1 G25 B_DDR3_WEZ/DDR2_A1 E23 B_DDR3_ODT/DDR2_WEZ A24 B_DDR3_BA0/DDR2_CKE B24 B_DDR3_BA1/DDR2_CASZ K25 B_DDR3_BA2/DDR2_BA2 B25 B_DDR3_RESETB D25 B_DDR3_CKE/DDR2_ODT K23 B_DDR3_DQL0/DDR2_DQ6 R23 B_DDR3_DQL1/DDR2_DQ0 N24 B_DDR3_DQL2/DDR2_DQ1 T24 B_DDR3_DQL3/DDR2_DQ7 N25 B_DDR3_DQL4/DDR2_DQ4 T23 B_DDR3_DQL5/DDR2_DQ2 M23 B_DDR3_DQL6/DDR2_DQ3 T25 B_DDR3_DQL7/DDR2_DQ5 M24 B_DDR3_DQU0/DDR2_DQ15 L21 B_DDR3_DQU1/DDR2_DMU M20 B_DDR3_DQU2/DDR2_DQ10 L20 B_DDR3_DQU3/DDR2_DQ9 P21 B_DDR3_DQU4/DDR2_DML M22 B_DDR3_DQU5/DDR2_DQ12 P22 B_DDR3_DQU6/DDR2_DQ8 M21 B_DDR3_DQU7/DDR2_DQ14 N20 B_DDR3_DML//DDR2_DQ13 N23 B_DDR3_DMU/DDR2_DQ11 P20 B_DDR3_MCLK/DDR2_MCLK L24 B_DDR3_MCLKZ/DDR2_MCLKZ L25 B_DDR3_DQSL/DDR2_DQS0 P23 B_DDR3_DQSLB/DDR2_DQSB0 P24 B_DDR3_DQSU/DDR2_DQS1 N21 B_DDR3_DQSUB/DDR2_DQSB1 N22 MIU0 MIU1 U100A MSD6i982BX C349 1nF C312 0.1uF C338 0.1uF C304 0.1uF C313 0.1uF C311 0.1uF C333 0.1uF C337 2.2uF C334 0.1uF C300 1nF C341 0.1uF C319 0.1uF C335 0.1uF C330 0.1uF C317 0.1uF C336 0.1uF C326 0.1uF C342 0.1uF +1.5V_DDR AVDD_DDR0 AVDD_DDR0 AVDD_DDR0 AVDD_DDR0 AVDD_DDR1 AVDD_DDR1 AVDD_DDR1 +1.5V_DDR AVDD_DDR1 B_DDR3_A14 B_DDR3_DML B-DDR3-A7 A-DDR3-A14 A-DDR3-A13 B-DDR3-BA2 B-DDR3-A0 A_DDR3_BA1 A_DDR3_A2 A-DDR3-BA2 A-DDR3-A11 A_DDR3_A10 A_DDR3_DQU2 A_DDR3_DQU3 A_DDR3_DQU1 A_DDR3_DQU4 A_DDR3_DQU5 A_DDR3_DQU0 A_DDR3_DQU7 A_DDR3_DQU6 A-DDR3-A10 A-DDR3-A9 A-DDR3-A8 B-DDR3-A9 B-DDR3-A8 A-DDR3-A11 B-DDR3-A11 B-DDR3-A10 B-DDR3-A12 B-DDR3-BA1 B-DDR3-BA0 B-DDR3-BA2 B_DDR3_DQL3 A_DDR3_A14 B_DDR3_DQL6 B_DDR3_DQL7 B_DDR3_DQL1 B_DDR3_DQL4 B_DDR3_DQL5 B_DDR3_DQL2 B_DDR3_DQL0 A_DDR3_A5 B_DDR3_DMU A-DDR3-A0 A-DDR3-CASZ A-DDR3-RASZ A-DDR3-ODT A-DDR3-BA0 A_DDR3_A13 A-DDR3_MCLKZ A-DDR3_MCLK A-DDR3-A12 B-DDR3-A3 B-DDR3-WEZ B_DDR3_A11 A-DDR3-A3 A-DDR3-CKE A-DDR3-A10 B_DDR3_DQU1 B_DDR3_DQU3 B_DDR3_DQU0 B_DDR3_DQU4 B_DDR3_DQU2 B_DDR3_DQU6 B_DDR3_DQU5 B_DDR3_DQU7 A_DDR3_A1 A-DDR3-A14 A_DDR3_CKE A_DDR3_BA2 A_DDR3_DQSL A-DDR3-RESET A-DDR3-ODT A_DDR3_DQSLB B_DDR3_A0 B-MVREFCA A-DDR3-A0 A-DDR3-CASZ A-DDR3-WEZ A_DDR3_RESET B-MVREFDQ B-DDR3-CASZ B-DDR3-RASZ A_DDR3_A0 B-DDR3-A14 B-DDR3-A0 A-DDR3-BA2 A-DDR3-BA1 A-DDR3-BA0 B-DDR3-ODT B-DDR3-WEZ B_DDR3_DQSUB B_DDR3_DQSU A_DDR3_DMU A-DDR3-A12 A-DDR3-BA1 A-DDR3-A9 A-DDR3-A2 A_DDR3_ODT A_DDR3_BA0 A-DDR3-CKE B_DDR3_A3 A-DDR3-A1 A_DDR3_DQSUB A_DDR3_DQSU A_DDR3_A8 A_DDR3_A3 A_DDR3_A4 B-DDR3-A14 B-DDR3-A13 B_DDR3_BA2 B-DDR3-A1 A-DDR3-A6 A-DDR3-A4 B_DDR3_DQSLB B_DDR3_DQSL B-DDR3-CASZ B-DDR3-A11 B-DDR3-BA0 A_DDR3_RASZ A_DDR3_CASZ A_DDR3_WEZ B-DDR3-RASZ B-DDR3-A2 B-DDR3-A12 B-DDR3-BA1 B-DDR3-CKE B-DDR3-A10 B-DDR3-ODT B-DDR3-A6 B-DDR3-A4 B-DDR3-A9 A-MVREFCA B-DDR3-A8 B-DDR3-A1 B-DDR3-RESET B-DDR3-A5 B_DDR3_A7 B_DDR3_A13 A-DDR3-A7 A-MVREFDQ B-DDR3-A2 A_DDR3_A7 A-DDR3-A3 A-DDR3-A2 B-DDR3-A13 B-DDR3-RESET B-DDR3-CKE A_DDR3_A12 B-DDR3-A3 A-DDR3-A8 A-DDR3-A1 B-DDR3_MCLKZ B-DDR3_MCLK A_DDR3_A9 A_DDR3_DQL4 A_DDR3_DQL5 A_DDR3_DQL6 A_DDR3_DQL7 A_DDR3_DQL3 A-DDR3-A5 A_DDR3_A6 A_DDR3_A11 A_DDR3_DQL2 A_DDR3_DQL0 A_DDR3_DQL1 A-DDR3-A4 A_DDR3_DML A-DDR3-RASZ A-DDR3-RESET B-DDR3-A4 A-DDR3-WEZ A-DDR3-A7 A-DDR3-A6 A-DDR3-A5 B-DDR3-A7 B-DDR3-A6 B-DDR3-A5 B_DDR3_BA1 B_DDR3_A5 B_DDR3_A10 B_DDR3_A2 B_DDR3_ODT B_DDR3_BA0 B_DDR3_RESET B_DDR3_CKE B_DDR3_A1 B_DDR3_CASZ B_DDR3_A4 B_DDR3_A8 B_DDR3_RASZ B_DDR3_A6 B_DDR3_A9 B_DDR3_A12 B_DDR3_WEZ A-DDR3-A13 R378 120R/1% A-DDR3_MCLK B_DDR3_MCLK B-DDR3_MCLK B_DDR3_MCLKZ B-DDR3_MCLKZ A-DDR3_MCLKZ A_DDR3_MCLKZ R379 120R/1% A_DDR3_MCLK R312 56R R310 56R 7 5 3 1 8 6 4 2 RP322 22RX4 7 5 3 1 8 6 4 2 RP305 22RX4 7 5 3 1 8 6 4 2 RP300 22RX4 7 5 3 1 8 6 4 2 RP312 22RX4 R307 120R/1% 7 5 3 1 8 6 4 2 RP310 22RX4 7 5 3 1 8 6 4 2 RP304 22RX4 R316 22R 7 5 3 1 8 6 4 2 RP302 22RX4 7 5 3 1 8 6 4 2 RP303 22RX4 R317 22R 7 5 3 1 8 6 4 2 RP314 22RX4 R315 22R R311 56R 7 5 3 1 8 6 4 2 RP301 22RX4 7 5 3 1 8 6 4 2 RP311 22RX4 7 5 3 1 8 6 4 2 RP319 22RX4 7 5 3 1 8 6 4 2 RP318 22RX4 7 5 3 1 8 6 4 2 RP307 22RX4 A0 N3 A1 P7 A2 P3 A3 N2 A4 P8 A5 P2 A6 R8 A7 R2 A8 T8 A9 R3 A10 L7 A11 R7 A12 N7 DQU0 D7 DQU1 C3 DQU2 C8 DQU3 C2 DQU4 A7 DQU5 A2 DQU6 B8 DQU7 A3 DQSU C7 /DQSU B7 DMU D3 DQL0 E3 DQL1 F7 DQL2 F2 DQL3 F8 DQL4 H3 DQL5 H8 DQL6 G2 DQL7 H7 DQSL F3 /DQSL G3 DML E7 BA0 M2 BA1 N8 BA2 M3 /CS L2 /RAS J3 /CAS K3 /WE L3 CK J7 /CK K7 CKE K9 ODT K1 /RESET T2 VREFCA M8 VREFDQ H1 ZQ L8 VDDQ A1 VDDQ A8 VDDQ C1 VDDQ C9 VDDQ D2 VDDQ E9 VDDQ F1 VDDQ H2 VDDQ H9 VSSQ B9 VSSQ B1 VSSQ D1 VSSQ D8 VSSQ E2 VSSQ E8 VSSQ F9 VSSQ G1 VSSQ G9 VDD B2 VDD D9 VDD G7 VDD K2 VDD K8 VDD N1 VDD N9 VDD R1 VDD R9 VSS A9 VSS E1 VSS G8 VSS J2 VSS J8 VSS M1 VSS M9 VSS P1 VSS P9 VSS T1 VSS T9 NC1 J1 NC2 J9 NC3 L1 NC4 L9 NC5 M7 A13 T3 NC7 T7 VSS B3 U301 H5TQ1G63DFR-H9C 7 5 3 1 8 6 4 2 RP323 22RX4 R314 120R/1% 7 5 3 1 8 6 4 2 RP317 22RX4 7 5 3 1 8 6 4 2 RP315 22RX4 C350 10nF 7 5 3 1 8 6 4 2 RP321 22RX4 7 5 3 1 8 6 4 2 RP309 22RX4 7 5 3 1 8 6 4 2 RP313 22RX4 R318 22R over 1.3G over 1.3G 7 5 3 1 8 6 4 2 RP316 22RX4 7 5 3 1 8 6 4 2 RP320 22RX4 A0 N3 A1 P7 A2 P3 A3 N2 A4 P8 A5 P2 A6 R8 A7 R2 A8 T8 A9 R3 A10 L7 A11 R7 A12 N7 DQU0 D7 DQU1 C3 DQU2 C8 DQU3 C2 DQU4 A7 DQU5 A2 DQU6 B8 DQU7 A3 DQSU C7 /DQSU B7 DMU D3 DQL0 E3 DQL1 F7 DQL2 F2 DQL3 F8 DQL4 H3 DQL5 H8 DQL6 G2 DQL7 H7 DQSL F3 /DQSL G3 DML E7 BA0 M2 BA1 N8 BA2 M3 /CS L2 /RAS J3 /CAS K3 /WE L3 CK J7 /CK K7 CKE K9 ODT K1 /RESET T2 VREFCA M8 VREFDQ H1 ZQ L8 VDDQ A1 VDDQ A8 VDDQ C1 VDDQ C9 VDDQ D2 VDDQ E9 VDDQ F1 VDDQ H2 VDDQ H9 VSSQ B9 VSSQ B1 VSSQ D1 VSSQ D8 VSSQ E2 VSSQ E8 VSSQ F9 VSSQ G1 VSSQ G9 VDD B2 VDD D9 VDD G7 VDD K2 VDD K8 VDD N1 VDD N9 VDD R1 VDD R9 VSS A9 VSS E1 VSS G8 VSS J2 VSS J8 VSS M1 VSS M9 VSS P1 VSS P9 VSS T1 VSS T9 NC1 J1 NC2 J9 NC3 L1 NC4 L9 NC5 M7 A13 T3 NC7 T7 VSS B3 U300 H5TQ1G63DFR-H9C 7 5 3 1 8 6 4 2 RP306 22RX4 C351 10nF R313 56R 7 5 3 1 8 6 4 2 RP308 22RX4 AVDD_DDR0 AVDD_DDR1 HDMI2_CEC R332 0 C700 2.2uF HDMI-ARC HDMI_ARC R728 56R HDMI-ARC R295 1K 1 2 D114 NC R283 10 R297 10K DATA2+ 1 DATA2 SHIELD 2 DATA2- 3 DATA1+ 4 DATA1 SHIELD 5 DAT1A- 6 DATA0+ 7 DATA0 SHIELD 8 DATA0- 9 CLK+ 10 CLK SHIELD 11 CLK- 12 CEC 13 NC 14 SCL 15 SDA 16 DDC/CEC GND 17 +5V POWER 18 HOT PLUG 19 GND1 20 GND2 21 GND3 22 GND4 23 CN31 HDMI_3 1 2 D109 NC R299 100K R291 100 R296 10K 1 2 D101 NC 1 2 D115 NC R298 1K R300 10K R284 10 DATA2+ 1 DATA2 SHIELD 2 DATA2- 3 DATA1+ 4 DATA1 SHIELD 5 DAT1A- 6 DATA0+ 7 DATA0 SHIELD 8 DATA0- 9 CLK+ 10 CLK SHIELD 11 CLK- 12 CEC 13 NC 14 SCL 15 SDA 16 DDC/CEC GND 17 +5V POWER 18 HOT PLUG 19 GND1 20 GND2 21 GND3 22 GND4 23 CN32 HDMI_3 1 2 D110 NC R326 100K 1 2 D111 NC R289 100 R329 10K R292 100 1 2 D113 NC 1 2 D112 NC R290 100 1 2 D116 NC R282 10 R279 10 R273 10 R286 10 R288 10 1 2 D102 NC R327 10K 1 2 D117 NC R330 1K 1 2 D118 NC 1 2 3 Q49 3904 1 2 D119 NC R280 10 HDMI_ARC R293 10 C245 0.1uF 1 2 D121 NC 1 2 D120 NC 1 2 D126 NC 1 2 D122 NC R275 10 HDMI2-5V HDMI2-RX0P 2 HDMI2-5V R278 10 HDMI2-RX2P 2 HDMI2-RX1P 2 HDMI2-RX0N 2 HDMI2-CLKP 2 HDMI2-RX2N 2 HDMI2-RX1N 2 HDMI2-SDA 2 HDMI2-SCL 2 HDMI2-CLKN 2 HDMI2_SCL HDMI2-HPDIN 2 R272 10 HDMI2_SCL HDMI2_RX0- HDMI2_RX0+ HDMI2_RX1- HDMI2_RX2- HDMI2_RX1+ HDMI2_SDA HDMI2_HPDIN HDMI2_RX2+ HDMI2_RXC- HDMI2_RXC+ HDMI2_RX1+ HDMI2_RXC- HDMI2_RXC+ HDMI2_RX0+ HDMI2_RX2+ HDMI2_CEC R285 10 HDMI2_RX1- HDMI2_RX0- HDMI2_RX2- HDMI2_SDA HDMI Connector R689 NC R287 10 R322 10K 1 2 D104 NC R328 1K 1 2 D105 NC 1 2 3 Q44 3904 1 2 D106 NC C244 0.1uF R281 10 1 2 D107 NC 1 2 D100 NC 1 2 D103 NC HDMI3_CEC 1 2 D108 NC R325 100 R324 0 R274 10 HDMI3-5V HDMI3-5V HDMI1-RX0N 2 HDMI1-RX0P 2 HDMI1-RX1P 2 HDMI1-RX1N 2 HDMI1-RX2P 2 HDMI1-CLKP 2 HDMI1-RX2N 2 HDMI1-CLKN 2 HDMI-CEC 2 HDMI1-SDA 2 HDMI1-SCL 2 HDMI3_SCL HDMI1-HPDIN 2 HDMI3_SDA HDMI3_SCL HDMI3_RX0- HDMI3_RX0+ HDMI3_RX1- HDMI3_RX2- HDMI3_RX1+ HDMI3_HPDIN HDMI3_RX2+ HDMI3_RXC- HDMI3_RXC+ HDMI3_RX1+ HDMI3_RXC+ HDMI3_RX0+ HDMI3_RXC- HDMI3_CEC HDMI3_RX2+ HDMI3_RX1- HDMI3_RX0- HDMI3_RX2- HDMI3_SDA HDMI Connector R360 0 HDMI1_CEC HDMI-CEC To MST IC R688 NC R346 1K R294 10 1 2 D127 NC R347 10K 1 2 D128 NC R349 100 R348 100K R350 10K 1 2 D131 NC 1 2 D132 NC 1 2 D133 NC R351 100 R352 10 R353 10 R354 10 R276 10 R355 10K R356 10 R358 1K 1 2 D134 NC 1 2 3 Q50 3904 1 2 D135 NC 1 2 D136 NC C248 0.1uF R359 10 1 2 D137 NC 1 2 D139 NC 1 2 D138 NC 1 2 D140 NC HDMI2-5V R277 10 HDMI3-RX1P 2 HDMI3-RX0N 2 HDMI3-RX0P 2 HDMI2-5V HDMI3-RX2N 2 HDMI3-RX1N 2 HDMI3-RX2P 2 HDMI3-SCL 2 HDMI3-CLKN 2 HDMI3-CLKP 2 HDMI3-SDA 2 HDMI1_SCL HDMI3-HPDIN 2 HDMI1_RX1- HDMI1_RX2- HDMI1_RX1+ HDMI1_SDA HDMI1_SCL HDMI1_RX2+ HDMI1_RXC- HDMI1_RXC+ HDMI1_RX0- HDMI1_RX0+ HDMI1_RX1+ HDMI1_HPDIN HDMI1_RXC- HDMI1_RXC+ HDMI1_RX0+ HDMI1_CEC HDMI1_RX2+ HDMI1_RX0- HDMI1_RX2- HDMI1_SDA HDMI1_RX1- HDMI Connector R690 NC DATA2+ 1 DATA2 SHIELD 2 DATA2- 3 DATA1+ 4 DATA1 SHIELD 5 DAT1A- 6 DATA0+ 7 DATA0 SHIELD 8 DATA0- 9 CLK+ 10 CLK SHIELD 11 CLK- 12 CEC 13 NC 14 SCL 15 SDA 16 DDC/CEC GND 17 +5V POWER 18 HOT PLUG 19 GND1 20 GND2 21 CN33 HDMI_0 1 3 5 2 4 6 R L V CN6 RCA-AV3-H1 1 2 4 3 HD_R HD_L T10 RCA-238H R323 75 1 2 D31 NC 1 2 D30 NC R336 75 R339 NC/100 R345 100 R320 4.7K 1 6 2 7 3 8 4 9 5 11 12 13 14 15 10 16 17 CON3 VGA R334 75 R342 NC/100 R338 NC/100 R340 NC/100 R319 100 R337 4.7K 1 2 D32 NC R344 4.7K 1 2 D33 NC R321 4.7K 1 2 D29 NC VGA5V VGA_GIN+ 2 VGA_RIN+ 2 VGA_VSYNC 2 VGA_HSYNC 2 VGA_BIN+ 2 UART-TX 2 UART-RX 2 UART-TX UART-RX VGA-RX VGA-TX VGA-RX VGA-TX DDC_SDA_D DDC_SCL_D VGA_RIN+ VGA5V R VGA_BIN+ B G VGA_GIN+ R415 12K VGA-LIN-IC VGA-RIN-IC 2 R157 10K VGA-LIN-IC 2 1 2 D148 NC C81 560pF 1 2 D150 NC C89 560pF 1 1 2 2 3 3 4 4 5 5 6 6 7 7 CN20 VGA-R/L R161 10K R158 12K R163 12K VGA-RIN-IC YPBPR2_GIN+ 2 YPBPR2_RIN+ 2 YPBPR2_BIN+ 2 COMP1_AUL1 2 COMP1_AUR1 2 R416 12K HD1-L HD1-R YPBPR2_BIN+ YPBPR2_RIN+ YPBPR2_GIN+ 1 2 D129 NC 1 2 D130 NC 1 2 D124 NC 1 2 D123 NC C49 560pF 1 2 D125 NC R341 10K R343 10K C265 560pF R394 75 R395 75 R396 75 YPBPR2_GIN+ YPBPR2_BIN+ YPBPR2_RIN+ R516 10K DSMB_GPO 3 R517 10K DSMB_GPO 1 2 3 V14 3904 IR-in 5 R391 100RDSMB_WAKEUP YPBPR1_GIN+ 5 YPBPR1_BIN+ 5 YPBPR1_RIN+ 5 VIDEO_TYPE1 VIDEO_TYPE1 R374 100R DSMB_IR VGA_B/PB UART-TX2 DSMB-R R375 100R DSMB_CVBSO DSMB-L VGA_H_SYNC UART-RX2 1 1 3 3 5 5 7 7 9 9 11 11 13 13 15 15 17 17 19 19 21 21 23 23 25 25 2 2 4 4 6 6 8 8 10 10 12 12 14 14 16 16 18 18 20 20 22 22 24 24 26 26 27 27 29 29 28 28 30 30 CN26 DSMBCON-13*2 VGA_V_SYNC VIDEO_TYPE2 DSMB_STATUS 2 DSMB_COME_IN VGA_G/Y VGA_R/PR LINEOUTL CVBS_DSMB DSMB_D_LINE_ON LINEOUTR R373 100R UART-RX2 R397 75 R398 75 R399 75 R362 100 DSMB_VS 2 DSMB_HS 2 VGA_H_SYNC R369 100 VGA_V_SYNC R712 10K 1 2 D141 NC VGA_R/PR 1 2 D142 NC 1 2 D143 NC VGA_B/PB GPIO_IR 2 VGA_G/Y UART-RX2 2 DSMB_WAKEUP 2 1 2 3 Q26 3904 R410 4.7K UART-TX2 R411 4.7K UART-TX2 2 DSMB_IR IR-in R372 10K 1 3 2 Q28 3906 R388 NC 33V_Normal +5V DSMB-D-LINE-ON 2 VIDEO_TYPE2 DSMB_D_LINE_ON R48 1K VIDEO-TYPE1 2 VIDEO_TYPE1 R659 1K VIDEO-TYPE22 R665 1K 33V_Normal DSMB_COME_IN VIDEO OUTPUT 1 1 2 2 3 3 4 4 5 5 6 6 7 7 CN12 AV_OUT LINEOUTR AVOUT-V R76 0R LINEOUTL R84 0R AV1-L AV1-V AV1-L AV1-R 1 3 5 2 4 6 R L V CN8 RCA-AV3-H1 AV1-L AV1-V AV1-R AV1-R AV INPUT 1 2 D147 NC CVBS_DSMB R480 75 CVBS4_RCA 2 CVBS4_RCA AV1-Lin 3 AV1-Rin 3 AV1-Rin C270 560pF R383 12K R386 12K C277 560pF R387 10K R476 10K 1 2 D149 NC 1 2 D146 NC 1 2 D151 NC R477 75 AV1-L AV1-Lin AV1-V CVBS1_RCA 2 AV1-R CVBS1_RCA AV1-V R528 0 R706 330 C389 10nF R521 1K R520 0 R423 6.8K R523 56 R525 NC/75 C375 10nF R526 12/0603 ING 2 OUT1 4 GND 3 OUT2 5 IN 1 SAW U29 N6274 3 1 2 Q35 2SC2216 C376 10nF C377 2.2uF R619 150R/0603 R622 680 R623 39 +12V VIFP 2 VIF_12V VIFM 2 VIFM VIFP IF_TV C378 10nF R515 0 L28 0.82uH L43 NC/2.2uH SCL SDA 5V_TUNER TUNER_RF_AGC AGC 1 NC1 2 BT 3 SDA 4 SCL 5 +5V 6 IFout 7 GND3 8 GND2 9 GND1 11 GND4 10 T2 HFT-98H-115HR + CA8 100uF/16V IF_TV C366 NC/0.1uF + CA6 NC/100uF/16V C290 NC/0.1uF R414 NC/2.2R/2W 3 2 1 4 ADJ OUT IN U26 NC/AP1084 NC/R52 200 R59 NC/100 +12V C288 0.1uF L31 10uH 5V_TUNER +5V_USB R663 10K TUNER_SCL R667 10K TUNER_SCL TUNER_SDA 5V_TUNER 5V_TUNER SDA_TV TUNER_SDA SCL_TV 5V_TUNER MDI_RP REGOUT MDI_RN MDI_TP MDI_TN MDI_RP 21 MDI_RN 21 MDI_TN 21 MDI_TP 21 C357 1nF/2KV C306 10nF TD+ 1 TCT 2 TD- 3 NC1 4 NC2 5 RD+ 6 RCT 7 RD- 8 RX- 9 TCM- 10 RX+ 11 NC3 12 NC4 13 TX- 14 TCM 15 TX+ 16 U8 HST-0041SAR R453 75 C309 10nF R455 75 R451 75 R691 75 2.5V_Normal R681 0R TX+ 3 TX- 6 RX+ 1 CMT1 4 CMT2 5 RX- 2 CMT3 7 CMT4 8 GND1 9 GND2 10 NC1 11 NC2 12 DATALED_N 16 DATALED_P 15 LINKLED_P 13 LINKLED_N 14 1 8 P10 RJ45-LED C355 330NF AMP-Lout+ C354 330NF C276 330NF C353 330NF 1 2 L37 22uH 1 2 L36 22uH R505 NC R508 NC R509 12K R511 10K 33V_Normal C364 0.01uF PWD_MT 0: Normal 1：Mute HP_MUTE_AMP AMP-MUTE EN=HIGH: OPERATING EN=LOW： MUTE MUTE Circuit R478 100 AMP-Rout+ 1 3 2 E B C SOT 23 Q47 3904 R484 NC R486 10K 1 3 2 E B C SOT 23 Q52 3906 R488 10K R489 47K 3 1 2 D18 BAV99 R491 2.2M R492 100 1 2 3 4 CN28 Speaker R494 1K C361 2.2uF C394 NC/2.2uF R495 1M R496 22K R501 0 1 3 2 E B C SOT 23 Q33 3904 R504 100 +5V 5Vstb +12V AMP-MUTE 2 AMP-Lout- AMP-Lout+ CA40 100uF/16V +12V_amp AMP-Rout- R717 18K C266 NC/2200pF R381 22K1 C222 0.1uF R335 2.2 33V_Normal C273 10uF C352 NC 1 2 L38 22uH 1 2 L39 22uH C246 0.1uF/50V C249 0.1uF/50V C362 NC L32 FB C379 NC C407 NC +12V C412 NC R364 22 C252 4.7uF R365 470 R382 22 RST_AMP 2 R385 10K R457 200R HP_MUTE_AMP C165 1uF/2.2uF/16V C223 0.1uF OUT_B 46 PGND_AB 47 PGND_AB 48 OUT_A 1 PVCC_A 2 PVCC_A 3 AVSS 9 PLL_FLTM 10 PLL_FLTP 11 VR_ANA 12 AVDD 13 FAULT 14 MCLK 15 OSC_RES 16 DVSSO 17 VR_DIG 18 PDN 19 LRCLK 20 SCLK 21 SDIN 22 SDA 23 SCL 24 RESET 25 STEST 26 DVDD 27 DVSS 28 PVCC_D 40 PVCC_D 41 PGND_CD 37 PGND_CD 38 OUT_D 36 OUT_C 39 PVCC_C 45 BST_C 42 VCLAMP_CD 32 BST_D 33 VREG 31 AGND 30 AVCC 34 BST_A 4 VCLAMP_AB 5 BST_B 43 PVCC_B 44 EPAD 49 PVCC 35 GND 29 OC_ADJ 7 NC 8 SSTIMER 6 U38 TAS5707 CA42 100uF/16V CA41 100uF/16V C229 0.1uF/50V R458 10 C253 1uF/2.2uF/16V C247 0.1uF/50V I2S_MCLK 2 C254 47nF C257 100nF/25V C258 0.1uF R479 470 I2S_SCLK 2 C274 47nF C275 4700pF I2S_LRCLK 2 C278 10uF I2S_SD0 2 C358 330NF 33V_Normal C279 0.1uF R497 100 C282 1uF/2.2uF/16V AMP-Rout+ C283 100nF/25V C296 100nF/25V AMP-Rout- R498 22 R499 22 I2S_LRCLK I2S_SD0 C321 4700pF 33V_Normal RST_AMP C356 100nF/25V I2C-SCL 2,5,11 R502 22 R512 22 I2C-SDA 2,5,11 I2S_SCLK I2S_MCLK AMP-Lout- C289 330NF C284 330NF C297 330NF C347 NC ODT MRASZ MCASZ A11 A13 A8 MA13 RASZ CASZ A0 SPI_DI A6 MA11 MA8 MA2 A2 A4 MA6 MA4 MA0 U_PWM0 GPIO1 For Local dimming function, use 1M bit(128K byte)SPI flash Title Size Document Number Rev Date: Sheet of MST6M30S 1.0 6M30QSC Custom 11 11 Wednesday, June 22, 2011 GPIO8 GPIO1: two chip use H: Master L: Slave CHIP_CONF: {GPIO8, PWM1, PWM0} CHIP_CONF= 3ˇd5: 101 : boot from internal SRAM CHIP_CONF= 3ˇd6: 110 : boot from EEPROM CHIP_CONF= 3ˇd7: 111 : boot from SPI Flash DDR2 : 1066Mbps,512Mbit MBA2 BA2 A3 A9 MA9 MA3 MA1 DQSB0 DQS0 MDQSB0 MDQS0 A12 A7 A5 DQS1 DQSB1 MDQSB1 MDQS1 MA5 DQM0 DQM1 MDQM0 MDQM1 DQ3 MDQ3 MWEZ WEZ MA12 MA7 MDQ1 MDQ6 DQ6 DQ4 DQ1 DQ12 MDQ12 MDQ4 MDQ9 MDQ14 DQ14 DQ11 DQ9 CLKZ MCLKZ MDQ11 MCLKZ MCLK MDQ8 CLK MCLK DQ10 DQ8 MDQ15 MDQ10 MDQ13 DQ13 DQ15 MVREF MVREF MRASZ MCKE MBA1 MDQ1 MDQ4 MDQ3 MDQ6 MWEZ MA8 MA11 MBA0 MDQ2 MDQ0 MDQ7 MDQSB1 MDQS1 MDQSB0 MDQS0 MDQ5 MDQ13 MDQ8 MDQ15 MDQ10 MDQ14 MDQ9 MDQ12 MDQ11 MA1 MA3 MA7 MA12 MA9 MA5 MA10 MCASZ MCLKZ MCLK MA4 MA2 MA6 MA0 MBA2 MODT MDQM1 MDQM0 MA13 C240 0.1uF MBA0 BA1 BA0 MCKE CKE Q55 AO3401A DQ7 DQ2 DQ0 MDQ0 MBA1 C195 10nF C0402 MDQ7 MDQ2 MDQ5 DQ5 C5 0.1uF A1 A10 MA10 1 2 3 Q5 3904 I2C ADD Debug : 0xB4, ISP : 0x94 GPIO10 R407 82R L26 FB C263 0.1uF C126 0.1uF Chip Config R53 4.7K U_PWM1 C6 0.1uF Place Close to DRAM C250 0.1uF R65 4.7K R55 100K GPIO11 Vdd A1 NC A2 Vss A3 DQ14 B1 VssQ B2 UDM B3 A4 N8 A6 N7 Vdd M9 A0 M8 A2 M7 CS# L8 CAS# L7 ODT K9 CLK# K8 RAS# K7 Vdd J9 CLK J8 VssDL J7 DQ5 H9 VssQ H8 DQ2 H7 VddQ G9 DQ0 G8 VddQ G7 DQ7 F9 VssQ F8 LDQS F7 VddQ E9 LDQS# E8 VssQ E7 DQ13 D9 VssQ D8 DQ10 D7 VddQ C9 DQ8 C8 VddQ C7 A7 P2 A9 P3 Vdd R1 A12 R2 RFU R3 VssQ A7 UDQS# A8 VddQ A9 UDQS B7 VssQ B8 DQ15 B9 A10 M2 A1 M3 Vss N1 A3 N2 A5 N3 VddQ C1 DQ9 C2 VddQ C3 DQ12 D1 VssQ D2 DQ11 D3 Vdd E1 NC E2 Vss E3 DQ6 F1 VssQ F2 LDM F3 VddQ G1 DQ1 G2 VddQ G3 DQ4 H1 VssQ H2 DQ3 H3 VddL J1 Vref J2 Vss J3 CKE K2 WE# K3 RFU L1 BA0 L2 BA1 L3 RFU R7 A13 R8 Vss P9 A8 P8 A11 P7 A B C D E F G H J K L M N P R 1 2 3 7 8 9 Vdd NC Vss DQ14 VssQ UDM VddQ DQ9 VddQ DQ12 VssQ DQ11 Vdd NC Vss DQ6 VssQ LDM VddQ DQ1 VddQ DQ4 VssQ DQ3 VddL Vref Vss CKE WE# RFU BA0 BA1 A10 A1 Vss A3 A5 A7 A9 Vdd A12 RFU VssQ UDQS# VddQ UDQS VssQ DQ15 VddQ DQ8 VddQ DQ10 VssQ DQ13 VssQ LDQS# VddQ LDQS VssQ DQ7 VddQ DQ0 VddQ DQ2 VssQ DQ5 VssDL CK Vdd RAS# CK# ODT CAS# CS# A2 A0 Vdd A6 A4 A11 A8 RFU NC Vss U11 K4T51163QI-HCF8 SPI_CK SPI_DO SPI_CZ R419 22R MODT 7 5 3 1 8 6 4 2 RP46 RP/22R/0402 R114 NC/10K 1 2 3 Q6 3904 R140 10K 7 5 3 1 8 6 4 2 RP47 RP/22R/0402 C262 0.1uF C268 0.1uF R412 22R C105 0.1uF R56 0R R61 10R 7 5 3 1 8 6 4 2 RP48 RP/22R/0402 R406 10K CA14 100uF/16V CE# 1 SO 2 WP# 3 VSS 4 SI 5 SCK 6 HOLD# 7 VDD 8 U9 EN25F16-100GIP/SOP8 C267 0.1uF 7 5 3 1 8 6 4 2 RP10 RP/22R/0402 R164 NC/10K R217 NC C137 0.1uF C264 0.1uF C86 10uF R35 4.7K + CA26 100uF/16V 7 5 3 1 8 6 4 2 RP61 RP/22R/0402 R96 NC R112 NC/10K C136 10uF R67 10R R384 22R C269 0.1uF 7 5 3 1 8 6 4 2 RP6 RP/22R/0402 C100 0.1uF 7 5 3 1 8 6 4 2 RP7 RP/22R/0402 C190 0.1uF C8 0.1uF C90 0.1uF R113 10K 7 5 3 1 8 6 4 2 RP45 RP/22R/0402 R66 10R 7 5 3 1 8 6 4 2 RP49 RP/22R/0402 R64 10K R62 10R R42 4.7K C102 0.1uF R101 NC/4.7K R119 10K R417 82R 7 5 3 1 8 6 4 2 RP8 RP/22R/0402 C103 0.1uF R138 10K 7 5 3 1 8 6 4 2 RP59 RP/22R/0402 R118 NC/10K C176 0.1uF R70 0R R377 22R L20 NC/FB/3A R408 10K C239 0.1uF C259 0.1uF R50 100K 7 5 3 1 8 6 4 2 RP9 RP/22R/0402 C271 0.1uF C208 0.1uF C256 0.1uF + CA27 100uF/16V R34 4.7K VCC1.8V AVDD_DDR VCC1.8V DDR_1.8V DDR_1.8V DDR_1.8V VCC3.3V VCC3.3V VCC-Panel VCC3.3V VCC-Panel_1 panel POWER I2C-SDA New modify! Ursa_A4P Ursa_A4M U_XTALO 3D_FLAG U_XTALI U4_RESET DQ8 DQ15 DQS1 DQ12 DQ11 DQ13 DQ10 DQM0 DQ6 DQ9 DQ3 DQ1 DQSB1 DQSB0 DQS0 DQM1 DQ4 I2CS_SCL LVDSSEL Ursa_RXE4- Ursa_RXE3+ Ursa_RXE3- Ursa_RXEC+ Ursa_RXE2+ Ursa_RXE2- Ursa_RXE1+ Ursa_RXE1- Ursa_RXE0+ RASZ ODT A4 A6 Ursa_RXEC- CASZ A0 Ursa_RXO0+ Ursa_RXO0- U_XTALO Ursa_RXO2- Ursa_RXO1+ Ursa_RXO1- Ursa_RXO3+ Ursa_RXO3- Ursa_RXOC+ Ursa_RXOC- Ursa_RXO2+ I2C-SCL I2C-SDA Ursa_RXO4- Ursa_RXO4+ TESTPIN A8 GPIO8 Ursa_CCKM Ursa_CCKP Ursa_C1M Ursa_C1P BA2 Ursa_C0M Ursa_C0P Ursa_C3P Ursa_C2M Ursa_C2P Ursa_B1M Ursa_B1P Ursa_BCKP Ursa_B2M Ursa_B2P Ursa_B0M Ursa_B0P Ursa_B3M Ursa_B3P Ursa_B4M Ursa_B4P Ursa_BCKM I2C-SCL A7 A12 A9 CKE WEZ BA1 A1 A10 A5 A3 GPIO10 BA0 U_XTALI Ursa_ACKP Ursa_A1M Ursa_A1P Ursa_A3P Ursa_A2M Ursa_A2P Ursa_ACKM Ursa_A0M Ursa_A0P Ursa_A3M 3D_SYNC_OUT VSS VDDP VSS VDDC VDDP AVDD_LVDS VDDC Ursa_RXE0- DQ14 A13 GPIO1 SPI1_DA SPI1_CK A11 Ursa_D3P Ursa_D4P Ursa_D1P Ursa_DCKP Ursa_D0P Ursa_D2P LVDS OUT Ursa_C4P Ursa_C1P Ursa_CCKP Ursa_B1P Ursa_B3P Ursa_B4P Ursa_C3P Ursa_C2P Ursa_B2M Ursa_B1M Ursa_BCKM Ursa_C0P Ursa_BCKP Ursa_B4M Ursa_B0M Ursa_B2P Ursa_B0P 3D_flag LR_SYCN Ursa_B3M Ursa_C3M Ursa_C4M Ursa_C4P Ursa_A1M Ursa_D1M Ursa_D1P BRT_CNTL_IN Ursa_D0M Ursa_D0P Ursa_A4M Ursa_A0M Ursa_A2M Ursa_A3M Ursa_ACKM Ursa_A1P Ursa_ACKP Ursa_A4P New add to PIN69 Ursa_A0P Ursa_A2P Ursa_A3P I2C-SDA Ursa_D3M I2C-SCL BRT_CNTL_OUT Ursa_D0M Ursa_D2M New add to C105 Ursa_DCKM Ursa_D1M Ursa_CCKM Ursa_C2M Ursa_D4M Ursa_C1M Ursa_C3M Ursa_C0M Ursa_C4M VDDC HW RESET Ursa_D2P Ursa_DCKM Ursa_DCKP Ursa_D2M SPI_DI SPI_CK SPI_DO SPI_CZ I2CS_SDA VSS C42 0.1uF C242 0.1uF R63 0R C251 0.1uF CLK Ursa_D3M Ursa_D3P Ursa_D4M Ursa_D4P R621 100 1 1 3 3 5 5 7 7 9 9 11 11 13 13 15 15 2 2 4 4 6 6 8 8 10 10 12 12 14 14 16 16 CN13 LVDS_2 I2CS_SDA 1 1 3 3 5 5 7 7 9 9 11 11 13 13 15 15 17 17 19 19 21 21 23 23 25 25 27 27 29 29 2 2 4 4 6 6 8 8 10 10 12 12 14 14 16 16 18 18 20 20 22 22 24 24 26 26 28 28 30 30 31 31 32 32 34 34 33 33 CN21 I2CS_SCL R545 100 Debug Port C291 NC/10uF C281 2.2uF R271 4.7K R420 0R CLKZ DQ2 DQ5 A2 DQ0 DQ7 R561 100 U_PWM0 C241 0.1uF U4_RESET Ursa_RXE4+ C243 0.1uF GPIO11 U_PWM1 C109 0.1uF 3D_SYNC_OUT C175 1nF Reserve pwm0 for 3D vsycn control function Reserve GPIO0 For frame interlace 3D MODE L,R Flag control 3D_FLAG C64 2.2uF SG_SYCN 是用来做跟眼镜开关左右眼同步的 BRI_ADJ-PWM1 LR_SYCN R174 22K 3D_FLAG 是给frame packing信号，scaler转 为frame interleave 信号送给6M30,告诉6M30 哪张左，哪张右的控制信号 Reserve pwm1 control backlight function R60 1M R625 100 New add! BRI_ADJ-PWM1 C47 0.1uF R54 0 C280 0.1uF C41 0.1uF TP58 C83 0.1uF TP59 R87 NC/220 R376 0R C43 0.1uF R99 NC/22R Y2 24MHz/DIP C44 0.1uF C108 0.1uF R641 0R R102 NC/1K R626 100 R616 100 C40 0.1uF L13 FB/60R/3A C255 0.1uF R569 100 R639 NC R176 NC/4.7K 1 1 3 3 5 5 7 7 9 9 11 11 13 13 15 15 17 17 19 19 21 21 23 23 25 25 27 27 29 29 2 2 4 4 6 6 8 8 10 10 12 12 14 14 16 16 18 18 20 20 22 22 24 24 26 26 28 28 30 30 31 31 32 32 CN19 LVDS_1 BRT_CNTL_OUT R177 0 R95 NC/10K TP60 R643 0R C53 0.1uF C272 10uF C139 20pF R98 100 R431 4.7K C138 0.1uF C82 0.1uF R57 100K R100 22K C54 2.2uF C124 20pF R618 100 1 2 3 Q30 NC/3904 C48 0.1uF C67 0.1uF Q56 AO3401A L15 FB/60R/3A C84 0.1uF R106 100 L25 FB/60R/3A R638 NC C110 0.1uF 1 3 2 Q16 NC/3906 1 2 3 4 CON39 4PIN/2.0MM TP15 R594 100 R636 NC 1 2 3 4 J4 NC/4PIN/2.0MM C65 NC/2.2uF R620 100 R640 NC R642 0R TP29 C80 0.1uF C2P 163 AVDD_LVDS 164 C1M 165 C1P 166 C0M 167 C0P 168 B4M 169 B4P 170 B3M 171 B3P 172 BCKM 173 BCKP 174 B2M 175 B2P 176 AVDDL_MOD 177 AVDD_LVDS 178 MOD_GPIO1 179 MOD_GPIO0 180 B1M 181 B1P 182 B0M 183 B0P 184 A4M 185 A4P 186 A3M 187 A3P 188 ACKM 189 ACKP 190 AVDD_LVDS 191 A2M 192 A2P 193 A1M 194 A1P 195 A0M 196 A0P 197 AVDD_LPLL 198 VSS 199 LPLL_FBCLK 200 LPLL_REFIN 201 VSS 202 XTALI 203 XTALO 204 AVDD_MPLL 205 VDD 206 GPIO[5](LTD_CLK) 207 GPIO[6](LTD_DA0) 208 RESET 209 TESTPIN 210 S_M_PIF_DA1 211 S_M_PIF_DA0 212 S_M_PIF_CLK 213 S_M_PIF_FC 214 S_M_PIF_CS 215 GPIO[10] 55 GPIO[2] 56 GPIO[0] 57 VD33 58 SPI3_DI 59 SPI3_CK 60 SPI4_DI 61 SPI4_CK 62 SPI5_CZ 63 SPI5_DO 64 SPI5_DI 65 SPI5_CK 66 GPIO[4](LTD_DE) 67 GPIO[3](LTD_DA1) 68 VDD 69 DDR2_A12 70 DDR2_A9 71 DDR2_A7 72 DDR2_A5 73 DDR2_A3 74 DDR2_A10 75 AVDD_DDR 76 DDR2_A1 77 DDR2_BA2 78 DDR2_BA0 79 DDR2_BA1 80 DDR2_CKE 81 DDR2_WEZ 82 AVDD_DDR 83 DDR2_DQ[4] 84 DDR2_DQ[3] 85 DDR2_DQ[1] 86 DDR2_DQ[6] 87 DDR2_DQ[11] 88 DDR2_DQ[12] 89 AVDD_DDR 90 DDR2_DQ[9] 91 DDR2_DQ[14] 92 DDR2_DQM[1] 93 DDR2_DQM[0] 94 DVDD_DDR 95 VSS 96 DDR2_DQS[0] 97 DDR2_DQSB[0] 98 DDR2_DQS[1] 99 DDR2_DQSB[1] 100 AVDD_PLL 101 VSS 102 DDR2_DQ[15] 103 DDR2_DQ[8] 104 DDR2_DQ[10] 105 DDR2_DQ[13] 106 AVDD_DDR 107 AVDD_DDR 108 VD33 1 VD33 2 M_S_PIF_FC 3 M_S_PIF_CLK 4 M_S_PIF_DA0 5 M_S_PIF_DA1 6 I2CS_SDA 7 I2CS_SCL 8 AVDD 9 RO0P 11 RO1N 12 RO1P 13 RO2N 14 RO2P 15 ROCKN 16 ROCKP 17 RO3N 18 RO3P 19 RO4N 20 RO4P 21 AVDD 22 DVDD_HF 23 RE0N 24 RE0P 25 RE1N 26 RE1P 27 RE2N 28 RE2P 29 RECKN 30 RECKP 31 RE3N 32 RE3P 33 RE4N 34 RE4P 35 AVDD 36 VDD 37 VSS 38 VSYNC_Like 39 SPI2_DI 40 SPI2_CK 41 SPI1_DI 42 SPI1_CK 43 SPI_DI 44 SPI_CK 45 SPI_CZ 46 VSS 47 VD33 48 SPI_DO 49 GPIO[1] 50 GPIO[8] 51 PWM1 52 PWM0 53 GPIO[11] 54 D0P 154 C4M 155 AVDD_DDR 113 D4M 140 DCKP 145 D0M 153 I2CM_SDA 136 DCKM 144 DDR2_A8 125 DDR2_MCLKZ 115 DDR2_ODT 117 LPLL_OUTCLK 138 D3M 142 DDR2_DQ[2] 111 SOFT_RST_L 133 CCKP 161 D3P 143 DDR2_A11 126 DDR2_A13 127 SOFT_RST_R 132 DDR2_A0 120 DDR2_CASZ 119 DDR2_DQ[7] 109 C3M 158 D4P 141 D1M 151 DDR2_A2 121 AVDDL_MOD 157 DDR2_DQ[0] 110 CCKM 160 OP_SYNC_L 134 DDR2_RASZ 118 MOD_GPIO3 149 DDR2_DQ[5] 112 D2M 147 VSS 129 OP_SYNC_R 131 C4P 156 MOD_GPIO2 150 C3P 159 VD33 130 DDR2_A6 124 AVDD_DDR 122 AVDD_LPLL 137 AVDD_DDR 116 I2CM_SCL 135 D1P 152 AVDD_LVDS 146 VSS 139 C2M 162 D2P 148 DDR2_A4 123 VDD 128 RO0N 10 DDR2_MCLK 114 M_S_PIF_CS 216 EPAD 217 MST6M30SL 2-CH LVDS in / 4-CH LVDS out DDR2-16 U10 MST6M30S R178 4.7K C140 0.1uF R627 100 C106 0.1uF R617 100 R111 NC R637 NC 3 2 1 D59 BAV99 L17 FB/60R/3A R418 4.7K AVDD_MEMPLL AVDD_LVDS VDDC_Ursa VDDP_Ursa VCC3.3V AVDD_LVDS VCC-Panel_1 VCC-Panel_1 VCC3.3V AVDD VCC-Panel_1 BRT_CNTL_IN VDDC_Ursa VCC3.3V AVDD_MPLL_Ursa AVDD_LPLL_Ursa VCC3.3V AVDD_MEMPLL VCC3.3V AVDD_DDR VDDP_Ursa AVDD AVDD_MPLL_Ursa AVDD_LPLL_Ursa VCC3.3V VCC3.3V VDDC_Ursa VCC3.3V VCC3.3V VCC1.05V VDDC_Ursa VCC3.3V G4_RXO4+ 2 VCC3.3V G7_RXO3- 2 G5_RXO4- 2 G6_RXO3+ 2 R2_RXO2+ 2 R3_RXO2- 2 R0_RXOC+ 2 R1_RXOC- 2 R6_RXO0+ 2 R7_RXO0- 2 R5_RXO1- 2 B4_RXEC+ 2 B5_RXEC- 2 R4_RXO1+ 2 B2_RXE3+ 2 B0_RXE4+ 2 B1_RXE4- 2 B7_RXE2- 2 B3_RXE3- 2 G3_RXE0- 2 G2_RXE0+ 2 B6_RXE2+ 2 G0_RXE1+ 2 G1_RXE1- 2 3D_FLAG 3D_SYNC_OUT LVDSSEL L/R_SYCN 是用来跟panel的背光开关左右场来同步的 3D_SYNC_OUT Ursa_RXO1- R5_RXO1- Ursa_RXO0- R7_RXO0- Ursa_RXO1+ R4_RXO1+ Ursa_RXO0+ R6_RXO0+ Ursa_RXO3+ G6_RXO3+ Ursa_RXO4+ G4_RXO4+ Ursa_RXOC- R1_RXOC- Ursa_RXOC+ R0_RXOC+ Ursa_RXO2- R3_RXO2- Ursa_RXO3- G7_RXO3- Ursa_RXO4- G5_RXO4- Ursa_RXE1+ G0_RXE1+ Ursa_RXE1- G1_RXE1- Ursa_RXE0- G3_RXE0- Ursa_RXE0+ G2_RXE0+ Ursa_RXEC+ B4_RXEC+ Ursa_RXE4+ B0_RXE4+ Ursa_RXE3+ B2_RXE3+ Ursa_RXEC- B5_RXEC- Ursa_RXE3- B3_RXE3- Ursa_RXE4- B1_RXE4- Ursa_RXE2+ B6_RXE2+ Ursa_RXE2- B7_RXE2- Ursa_RXO2+ R2_RXO2+ Close to 6M30 Close to 6M30 R2 1.8V Power for DDR2 CORE POWER 1.05=0.923(1+R101/R102) R103=4.7K R102=12K C158 10uF C285 10nF R142 2.2K EN 7 FB 5 VCC 2 OUT 3 BST 1 GND 4 SS 8 COMP 6 U22 MP1482 C157 10uF R421 2.43K_1% + CA100 220uF/16V C368 0.1uF C298 0.1uF R139 100K C371 10nF C369 2.2uF 1.05=0.923(1+R101/R102) R103=680 R102=4.7K + CA102 470uF/16V C286 0.1uF 1 2 L33 15uH EN 7 FB 5 VCC 2 OUT 3 BST 1 GND 4 SS 8 COMP 6 U20 MP1484 VIN 3 GND 1 VOUT 2 Vout 4 U12 AMS1117-ADJ C287 0.1uF R143 15K/1% C372 0.1uF C68 1uF C373 8.2nF C299 2.2uF D153 nc/1N5822 R167 100K C367 0.1uF 1 2 L34 15uH R166 2.2K C374 0.1uF D152 nc/1N5822 R141 39K/1% R422 1.1K_1% + CA103 220uF/16V R148 2.67K 1% C294 8.2nF + CA101 470uF/16V C370 0.1uF C56 1uF R149 1.2K 1% VCC3.3V VCC-Panel VCC1.8V VCC-Panel VCC1.05V VCC3.3V Vout=Vrefx(1+(R2/R1))+IadjxR2 =1.25x(1+(1k/2.4k))+55uAx1k=1.82V R1 R270 10K DM2 DP1 DM0 USB1_DM USB1_DP X2 24MHz 33V_Normal R405 NC 3V3 DP0 R175 100K R402 5.1R USB1_DP USB1_DM R403 5.1R L118 FB R37 10K 3V3 3V3 XTAL2 R404 NC C21 1.0uF C46 1.0uF LOCAL_PWR HS_IND/CFG_SEL1 DM1 C61 1uF USBUP_DP 31 USBUP_DM 30 USBDN1_DP 2 USBDN2_DP 4 USBDN3_DP 7 USBDN4_DP 9 USBDN1_DM 1 USBDN2_DM 3 USBDN3_DM 6 USBDN4_DM 8 VBUS_DET 27 PRTPWR1 12 PRTPWR2 16 PRTPWR3 18 PRTPWR4 20 OCS1 13 OCS2 17 OCS3 19 OCS4 21 RBIAS 35 SDA/SMBDATA/NON_REM1 22 SCL/SMBCLK/CFG_SEL0 24 HS_IND/CFG_SEL1 25 XTAL1/CLKIN 33 XTAL2/CLKIN_EN 32 RESET 26 SUSP_IND/LOCAL_PWR/NON_REM0 28 TEST 11 VDD33(IO) 23 PLLFILT 34 VDDA33 29 VDDPLLREF/VDDA33 36 VDD33(REG) 15 CRFILT 14 VSS(FLAG) 37 VDDA33 5 VDDA33 10 Upstream Downstream 1 Downstream 2 Downstream 3 Downstream 4 EEPROM/Config Common U13 USB2514BQFN36 R72 100K C59 0.1uF DNP R147 100K VDDA33 C15 18pF C60 0.1uF C62 0.1uF DNP R159 12.0K 1% R160 1M VBUS_DET C66 1.0nF DNP 3V3 R173 100K C14 18pF R248 100K OCS_n4 VDDA18CR VDDA18PLL RBIAS RESETn OCS_n1 OCS_n1 OCS_n2 OCS_n3 OCS_n3 R268 100K R269 100K XTAL1 +5V_USB C55 0.1uF C51 0.1uF C57 0.1uF 3V3 3V3 R380 4.7K C63 1uF C31 0.1uF C52 0.1uF C625 10uF C58 1uF USB1_DM DP3 DM3 DP2 W92J L- 059- - - Q LE32A700P W92J L- ***- - - Q 格式（3） 描图 青岛海尔电子有限公司 1 幅面 3 1 A P1 电源板 T-CON板 CNE3 CNE1 WR3 WR2 喇叭线 1 1 1 1 1 1 张志堃 班春迎 刘 超 胡宏祥 CNE2 CNE1 1 机芯板 5 1 1 3 CA84 0090401752 TJ C3- 4P/400/SMP- 2Y/3 阶段 媒体编号 CN3 CN6 电源线 音视频信号线 控制信号线 大屏3经营体 1 2 3 4 5 6 7 接线图 遥控信号线 0090402973B A2008HOO- 5P/550/�� J S- 1146- 5P LVDS线 0090402982 FI - RE51HL/400/A2006H00- 2*16P/3�� A2008HOO- 4P/600/J S- 1146- 4P�� 0090402553D 感光控制线 交流电源线 0090402859 2. 3mm( 带J STVHR- 3N插 SMH200- 12C/400/SMH200- 12C�� 0090402846B 机芯供电线 头） 单 耗 规 格 专 用 号 名 称 序 号 WR6 4 CNE3 CNA2 1 4 1 4 WR7 CNC1 CNA1 1 7 1 4 CN16 CN1 AC ~220V WR1 WR4 WR5 本控信号线 0090402849E A2008HOO- 3P/500/J S- 1146- 3P�� 8 LED供电线 0090402861A PH- 14P/250/PH- 14P�� 1 CN4 CN4 CN4 WR8 液晶屏 （走线位置仅为示意，请以实际位置为准） 10、机器具体控制、工作原理及参数 电视原理框图如上图 所示，主要由以下几个部分组成： 1）RF 电视射频信号处理模块，该模块与普通电视机中的电视信号处理部分功能相同， 其可接受多种输入信号格式，如PAL、NTSC、DTMB。 RF 电视射频信号的接收使用FS高 频头进行处理，处理后可输出38M的I F信号。I F信号经过声表输出伴音中频和图像中频直接 输给主芯片内置的中频解调模块。 2）CVBS处理模块， CVBS信号直接提供给6i 981主芯片的VD& Comb模块，经过对信号钳位 后，该模块把CVBS信号进行梳状滤波、分离，进入 VI DEO DECODER处理/数字信号转换模块， 转变为数字YUV信号及同步信号。 3）YPbPr输入处理模块，该模块把隔行/逐行模拟YPbPr信号进行钳位后，经过A/D转换， 转换为数字YUV及同步信号。 4）RGB信号转换模块。该模块主要用把PC 输出的标准模拟VGA 视频信号进行A/D转换， 转变成并行数字VGA 视频信号。 5）HDMI/DVI数字信号接收处理处理模块。这部分的功能主要由HDMI接收器来实现。 其接收HDMI输出的标准串行数字视频HDMI信号，然后将其转变为24 位（或43 位）并行 数字视频信号及伴音信号。 6）数字多媒体处理模块，USB HOST将读取的内容送到6i 981内置的H. 264、Real Medi a、 Mpeg2/4进行解码，输出相应并行数字YUV/RGB视频信号。 7）LED 图像处理模块 (SCALER、3D NR、ACE-5)。该模块的可对前端进来的多种格 式数字YUV视频信号进行处理，输出平板显示模块可接受的平板图像显示数据格式。其主要 功能有：数字色度亮度处理、彩色γ 校正、图像大小缩放、画质改善、运动补偿、边缘平滑 等。 8）声音输入处理及放大模块，模拟伴音经过A/D转换得到的数字音频，与HDMI 及其他数 字音频送入音频处理DSP，经过Pre- scal er 、AVC、Loudness、Bass、Trebl e、equal i zer 等系列处理，再将信号编码成 I 2S信号送入功放放大及进行D/A转换输出给耳机。 9）LVDS输出模块，该模块是将24BI T/30BI T的数字YUV信号进行色彩空间转换（CSC）得 到24BI T/30BI T的数字RGB信号，再编码成LVDS信号，输出给LVDS接口的屏或FRC处理芯片， FRC处理芯片将LVDS信号解码成数字RGB信号，经过CSC色彩空间转换后的数字YUV信号送入 MFC进行运动估算及运动补偿（MEMC）。 10）CPU 模块。提供人机接口及对电路的各个功能模块进行功能设置和控制。 11）屏显示模块。该模块是LED-TV 的显示终端，其接收平板图像处理器输出的LVDS 平板图像显示数据，经内部时序控制电路转换后驱动LED 屏显示出正确的视频图像。 12）供电模块。对电源接口输入的5V、12V 直流电进行线形变压或DC/DC 转换后，提 供系统需要的各种不同电压。如主芯片CORE POWER 1. 26V 、DDR POWER 1. 8V、USBPOWER 5V 等 11、机器透视图与平面 12、各模块视图、接口定义 12. 1 屏接口定义： 12.1．机芯板视图 感光插座 LVDS 插座 本控插座 遥控信号插座 机芯供电插座 扬声器接口插座 网络接口 视频接口 VGA 接口 YUV 接口 USB 接口 USB 接口 HDMI 接口 光纤接口 AV 输出 AV 输入 音 频 输 入 12.2 机芯接口定义： 扬声器插座( CN28) 1 2 3 4 L+ L - R- R+ 感光插座（CN7） 1 2 3 4 3. 3 AGND SCL SDA 遥控信号接口（CN3） 1 2 3 4 4 5V I R LED- R LED- B GND 本控信号接口（CN15） 1 2 3 GND KEY0 KEY1 机芯供电插座（CN16） 1 3 5 7 9 11 NC AGND 5V- STB AGND AGND 12V 2 4 6 8 10 12 VGA_R/PR PS ON/OFF PB ADJ AGND 12V 12V LVDS插座（CN5） 1- 2 GND GND 1- 2 A0- A0+ 3- 4 B0- B0+ 3- 4 A1- A1+ 5- 6 B1- B1+ 5- 6 A2- A2+ 7- 8 GND GND 7- 8 GND CLK+ 9- 10 B2- B2+ 9- 10 CLK- GND 11- 12 BC- BC+ 11- 12 A3- A3+ 13- 14 GND GND 13- 14 A4- A4+ 15- 16 B3- B3+ 15- 16 NC NC 17- 18 GND GND 17- 18 19- 20 ODSEL2 ODSEL1 19- 20 21- 22 B4- B4+ 21- 22 23- 24 PNL_SDA PNL_CLK 23- 24 25- 26 GND GND 25- 26 27- 28 VCC VCC 27- 28 29- 30 VCC VCC 29- 30 31- 32 BRI _I N PB- ADJ UST 31- 32 LVDS插座（CN2） 1- 2 C0- C0+ 19- 20 D1- D1+ 3- 4 C1- C1+ 21- 22 D2- D2+ 5- 6 C2- C2+ 23- 24 GND GND 7- 8 GND GND 25- 26 DLK- CLK+ 9- 10 CLK- CLK+ 27- 28 D3- D3+ 11- 12 C3- C3+ 29- 30 D4- D4+ 13- 14 C4- C4+ 31- 32 GND GND 15- 16 GND GND 33- 34 12V 12V 17- 18 D0- D0+ 备注： 其他未注明接口在本机型属于调试接口，实际不使用 12.3 电源模块 1 电源模块视图 接口定义 Name Pin 1 2 CN1 火线 零线 机芯供电： Pin# Singnal 1 +12V 2 +12V（功放） 3 GND 4 +12V（功放） 5 GND(功放） 6 GND(功放） 7 +5VS 8 E-PWM 9 GND 10 PW-ON/OFF 11 NC 12 BL-ON/OFF LED 驱动接口： Pin# Singnal 1 +24V 2 +24V 3 +24V 4 +24V 5 +24V 6 GND 7 GND 8 GND 9 GND 10 GND 11 NC 12 VON/OFF 13 E-PWM 14 Status 12. 4 . 遥控板视图 感光信号插座(CN1） 1 2 3 4 3. 3V GND SCL SDA 遥控信号插座(CN2） 1 2 3 4 5 5V I R LED- R LED- B GND 遥控信号插座(CN3）（预留插座，该机型不使用） 1 2 LED- B GND 12. 5. 本控板视图 本控信号接口（CN15） 1 2 3 GND KEY0 KEY1 13、典型故障及解决措施、常见问题咨询 13.1 简 仅 级维 要故障判定（ 限于板 修） 屏不亮 电源指示灯 按 开 机 键 能 否 开 开 机 正 常 亮 能 屏的背光是否亮 检查主板到屏的 连接线是否插紧 检查电源输出给 屏背光的电压是 否是 24 伏 更换电源板 更换主板 不亮 不亮 亮 否 是 有图无声 扬声器是否 异常 更换扬声器 更换机芯板 是 否 不能 13.2 常见故障现象及排除 现象1：显示屏不能点亮。 可能原因： a. 主板电源是否插好。 b. 主板是否正常工作。 c. 背光电源（24V）插座是否插好。 d. 背光电源 24V 是否输出正常。 e. 主板上背光控制插座是否插好。 现象2：主板不正常工作 a. 主板上是否有虚焊或短路现象（主要 保证供电电路输出是正常）。 b. 主板上所有电源是否正常。 c. FLASH 芯片可能坏 d. 晶振是否起振，频率是否与晶振外壳标注相同 现象3：.显示屏没图象（无LOGO 画面） a. 主板电源是否正常 b. 主板是否工作 c. 主板 LVDS 插座的电源脚是否为 12 伏 现象4：有图象没声音 a.功放输入电源是否正常 b.扬声器是否插好 c.功放是否有虚焊或短路现象 d.是否在静音状态下 现象5：有声音没图象 a. 背光电源（24V）是否输出正常 b. 信号线是否插好 c. 信号线上的5V 是否正常 d. LVDS 芯片输出信号是否正常 现象6：无VGA 图象： a. VGA 插座是否正常 b. VGA 信号源是否正常（PC 是否开机） 客户型号 海尔厂内型号 整机号 出口国家 DH1PP000100 国内 特技单号 LE32A700P / 出口客户 商标 HAIER 1 2 0094001656 船型开关 1 0090206110 压板 1 0094003145DA 屏压条 1 机芯 1 0090103439 1 0090204875 束线夹 4 0090103420 液晶屏 1 ABS高光 18 12 13 14 15 16 17 批准 标准化 审核 编制 1 3 4 5 6 7 8 2 9 10 11 0090206170 前壳 数量 规格 专用号 名称 参考号码 说明：爆炸图中未标示的线束、螺钉以及备损件请参照BOM 音箱 0094002291 1 0090729376 1 端子板侧 1 0094002488 电源 1 0090728937 遥控板 按键支架 1 0090206173A 0090204371 24 22 21 19 20 1 1 1 底座 遥控器 0094002882A 0090804901 24 数量 规格 专用号 名称 参考号码 22 23 0090206104 导光柱 1 0090722685 本控板 1 0090206174 按键盖板 1 0090206109 电源线盖板 1 喇叭支架右 0090206108 1 喇叭支架左 0090206107 1 装饰条 0090206171 1 0090510338 说明书 LE32A700P 1 2 3 4 5 6 8 9 7 10 11 13 12 14 15 16 17 18 19 20 21 后盖 T315HB01 V1 23 0090103440 端子板下 16、结构规格书 LE32A700P 产品结构规格书（平板） 机芯：6I981 屏：32”AU 型号 规格 数据 尺寸图例 整机 净重（带底座）kg 9.4kg 图一 净重（不带底座）kg 8.7kg 毛重（带底座）kg 12.3kg 毛重（不带底座）kg 净尺寸（带底座）mm 751*193*506 净尺寸（不带底座） mm 751*65*460 包装尺寸（含底座包 装）mm 935*185*580 包装尺寸（不含底 座） 底座 底座型号 图二 净重 kg 0.7kg 毛重 kg 净尺寸(底座，高度 指 至 电 视 下 沿 距 离)mm 458*193*46 包装尺寸 mm 壁 挂 支架 壁挂 VESA孔位尺寸（mm）：200*200 壁挂型号：ZPB-BG12 装 箱 量 半柜（台）：304 普柜： 612 高柜：612 注：装箱图见设计文件 特 殊 附件 无 备注：1、若带分离音箱，应注明相应重量、尺寸信息。 2、若带机柜，应注明相应重量、尺寸信息。 17、各主要检测点的电压 基板检查方法： 1、将主机板与 32 寸工装机连接，连接公司调试信号。 2、接通交流 220V 电源，整机进入待机状态，按遥控或本控开机键，开机进入标准状态。 3、按遥控器“ 节目+”“ 节目– ” 键检查各节目号的图像和伴音信号，应有彩卡、方格、竖 卡、彩条、数码照片、三基色信号等不同制式的图像和伴音信号，要求无漏台，如有漏台， 请用自动搜索或手动搜索补齐此信号； 5、接收 PAL 彩色测试卡信号，用遥控器调音量、平衡、对比度、亮度、色度、锐度控制， 声音、画面应有变化。 6、电视制式检查：接收 PAL-D/K、PAL-I、PAL-B/G、SECAM-BG、NTSC-M 各制式的图像 和伴音信号，在搜台时可以自动识别图像制式和声音制式， 检查识别的图像和声音制式是 否正确。 7、外端子输入输出检查：按“ 电视/视频” 键，工装机上显示“ 信号源” 菜单，包括：ATV、 AV1 和 AV2、、YPbPr/YCbCr、VGA，HDMI1、2，示波器上应可观察到相应的音、视频输入 输出信号，工装机上图像和伴音信号应正常。 同时还需要检测 AV 输出信号是否正常。 LE32A700P 整机调试说明 绝缘、耐压、接地电阻测试： 机芯安装完后，通电检查正常，上机壳前；测试设备的插头连到电视的电源入口，开始 进行以下测试，高压注意操作安全。 1、 绝缘耐压：；测试电压：3.7kVDC；要求漏电流≤10mA。（交流电源线同地线） 2、 绝缘电阻：仪器：安规自动测试机；测试电压：0.5KVAC；测试时间：3 秒； 要求≥100MΩ 。（交流电源线同地线） 基本检查 整机装配完成后,经过常温老化工作后,进入稳定工作状态,进行以下调试 整机调试结束。 1、 接通电源，打开电源开关，待机指示灯由亮白变为暗白。 2、 实验各本机按键功能正常，然后用遥控器进行搜台，直至需要的信号全部搜索完。 整机装配完成后,经过常温老化工作后,进入稳定工作状态,进行以下调试 同外设协同工作检查及图像声音检查： 1、接收 TV 猫头信号，查看图象的行场重显率≥93%，并且无漏边现象,行场中心基本正确。 将声音达到最大，内置和外置扬声器听觉上无明显失真。 2、 接收 TV 彩条信号，彩色正常，交界处无失真。 3、 转到 AV 状态，接收活动画面，图象正常，声音的左右平衡正常，再转到 Y Pb/Cb Pr/Cr 输入，图象和声音正常。 4、 VGA，YPbPr 分别输入 64 灰阶信号，检查各灰阶，除最高和最低的各 3 个灰阶，其余基 本可以分开。 5、 VGA 状态下，对电视功能进行基本操作：开关，大小，位置，并且图象正常。 6、 检查耳机输出是否正常，PC 状态下检查声音输出是否正常。 图象检查二： 7、 TV 信号,三基色信号,画面没有烙痕(BURN IN)，图象无明显带状干扰物，不可有明显跳 动亮点出现。 8、 DVD 输入活动画面无明显拖尾现象。 9、 VGA 输入计算机信号检查 1024× 768/60Hz，显示正常。 基本功能检查： 静音，TV/AV，回看,静止，浏览等各本机按键功能正常。 以上功能检查完毕，合格，将图象、声音模式设定为标准，声音置于 20 左右，语言：汉语， 遥控关机。 18、机芯板主要元件功能 1. MST6I 981:主芯片，内含VI F Demodul at or、 Vi deo Decoder 、Audi o codec、ADC、Scal er、 Lvds t ransmi t t er，并有3D Combf i l t er，采用1.2V、1. 8V、2.5V 和3.3V 供电； 3. MP1432/1434：DC-DC类器件； 4. TAS5707：功放，I 2S音频输入，双路BTL输出； 5.LM7805：线性降压器件，5V输出； 6. LM1084、L1117- ADJ ：线性可调降压器件，根据反馈电压输出不同电压。 7. L1117- 2. 5：线性降压器件。2. 5V输出 8. 24C64：EEPROM； 9. EN25B32、PMC25VF040：6I 478和6M30的Fl ash程序存储器。 10. USB2514BQFN36: USB HUB, 3路USB选择开关 11. H5PS5162FFR、W9751G6I B: DDR，用作Frame Buf f er及程序运行。 19、产品主要模块专用号 序号 名称 型号/规格 模块组件号 1 屏 T315HB01 V1 0094003145DA 2 电源 P75W180×195. 5C 0094002488 3 机芯板 MSD6I 981BX- TN 0090729376 5 本控板 标准机械本控 0090722685 6 遥控板 / 0090728937 7 遥控器 HTR- D3E 0094002882A 20、机器软件升级调试说明 20.1、 进入/退出工厂模式的方法 进入工厂模式的方法：MENU- >8- >8- >9- >3； 退出工厂模式的方法：按退出键键退出工厂。 20.2、 工厂参数说明 20. 2. 1、在工厂模式下，按上下键上下 选择项，确认或者右键进入子菜单， 按 MENU键返回上一级菜单。 Factory Setting ADC ADJUST - > PICTURE MODE -> W/B ADJUST -> NONLINEAR -> SEPCTIAL SET -> Power On Mode -> Signal Preset -> Factory Reset -> EEP INIT -> 6M30 Update -> Mboot Update -> 6I981 Update -> SW: L_M6I981_AU32FHD_LED_DSMB_CHN 6M30 :V11 2011-8-1 14:21:41 20. 2. 2、各子项说明： A）ADC ADJUST：ADC 调整，此项只在 PC 和 YPbPr 下需要执行一下 ADC Auto 注： 1、模式 项显示当前调整的信号源，在 PC 时选择 RGB，YUV 时选择 YPbPr（HD），一般 选用 720p 信号校准。 2、R-GAIN，G-GAIN，B-GAIN 为调整当前信号源亮场的 ADC，此项工厂调试过程中不允 许改动。 3、R-OFFSET，G-OFFSET，B-OFFSET 为调整当前信号源暗场的 ADC，范围为 0~255。 此项工厂调试过程中不允许改动。 4、AUTO ADC 为自动调整 ADC，在 PC 下用 23291 中的 Pat.818 黑白窗口执行 ADC AUto， 在 YPbPr 下用 23291 中的 Pat.46 彩条执行 ADC AUTO。。 5、执行成功之后显示 SUCCESS B）PICTURE MODE ：图像模式调整 ADC Setting 模式 RGB R-GAIN 4626 G-GAIN 4522 B-GAIN 4626 R-OFFSET 2043 G-OFFSET 256 B-OFFSET 2043 AUTO ADC FAIL PICTURE MODE 模式 STANDARD BRIGHTNESS 128 CONTRAST 128 COLOR 50 SHARPNESS 50 TINT 50 COPY ALL 注： 1、Input Source 项显示当前调整的信号源，可调整。 2、Picture Mode 选中相应项（Standard/Bright/Soft/User/Eye Guard）后调整 Contrast、Brightness、 Sharpness、Chroma 的值可以改变菜单中显示的具体数值和效果 3、COPY ALL 项：调整完图像模式后需要执行一下 Save to EEPROM，防止通过其他通道退 出工厂菜单时调整的数值不保存。 C）W/B ADJUST ：ADC 调整，此项只在 PC 和 YPbPr 下需要执行一下 ADC Auto 注： 1、模式 用于选择通道；TEMPERATURE 用于选择色温 包括正常，冷色 1 和冷色 2，暖色 1，暖色 2。 2、R-GAIN，G-GAIN，B-GAIN 为调整当前 信号源亮场效果 3、R-OFFSET，G-OFFSET，B-OFFSET 为 调整当前信号源暗场的效果 D）NONLINEAR：亮度曲线，对比度曲线， 色度曲线，清晰度曲线，声音曲线调整项， 此项工厂调试过程中不允许改动。 NONLINEAR 模式 TV PITCTUER MODE 标准 Brighness Curve -> Contrast Curve -> Saturation Curve -> Hue Curve -> Sharpness Curve -> Volume Curve -> W/B ADJUST 模式 TV TEMPERATURE 正常 R-GAIN 133 G-GAIN 125 B-GAIN 136 R-OFFSET 1044 G-OFFSET 1024 B-OFFSET 1022 COPY ALL 1、亮度曲线调整 其中 0 代表实际亮度为 0 的情况，25 代表实际亮度为 25 的情况，50 代表实际亮度为 50 的 情况，75 代表实际亮度为 75 的情况，100 代表实际亮度为 100 的情况。 2、对比度曲线，色度曲线，清晰度曲线，声音曲线同亮度曲线一样都是均匀分布 E)SPECIAL SET:特殊设置 注： 1、2HOUR OFF，WDT（看门狗），WHITE PATTERN 用于开发调整，不用调整 2、SSC：展频，用于调整 LVDS 展频效果。 3、VI F1，VI F2, VI F3 用于调整非标信号。 Brightness CURVE 0 0 25 80 50 128 75 153 100 190 SPECIAL SET 2HOUR OFF On WDT On WHITE PATTERN OFF SSC -> VIF1 -> VIF2 -> VIF3 -> QMAP ADJUST OFF PEQ UART DEBUG -> OVERSCAN 4、QMAP ADJ UST：用于调整图像效果，一般不要调整 5、PEQ：用于调整声音效果，一般不要调整 6、UART DEBUG 用于选择串口调试的通道 7、OVERSCAN 用于微调重现率 F)Power On Mode:开机模式 选为开时，上电自动开机；选为关时，上电待机。 G)Signal Preset：信号预置 执行此项之后，TV 下的频道全部预置位工厂信号频点。 H)Factory Reset：出厂初始化 执行此项设置为出厂状态（即为用户状态，做的上电待机，清除频道等操作） J）6I981 Update(USB)：通过 USB 升级主芯片软件的操作项 将最新软件拷贝到 U 盘的根目录下，插上拷有最新软件的 U 盘开机,选中 6I981 Update，确 认后自动升级，升级完成后电视会自动待机重启。 注意：6i981的主程序为 USB.bin 文件，升级请将该文件夹放在 U 盘根目录下 K）6M30 Update（USB）：通过 USB 升级 6M30 软件的操作项 1、将最新软件命名为 6M30.bin 后，拷贝到 U 盘的根目录下，，插上拷有最新软件的 U 盘， 进入工厂菜单中选中此项后按确认键执行 USB 升级，升级完成后电视会自动待机重启。 备注：只有 FULLHD 120HZ/240HZ 机型需升级 6M30，其他不需要。 L）Mboot Update：通过 USB 升级 mboot 程序的操作项 将命名为 mboot.bin 的文件，拷贝到 U 盘根目录，进入工厂彩电中选中此项后按确认键 进行 USB 升级，升级完成后电视自动重启。 M）软件版本号说明： 2011-8-1 14:21:41代表软件日期和时间，请以最终下发的软件日 期为准； L_M6I981_SS43FHD_LED_DSMB_CHN表示下发的软件版本号 地 址：中国·山东·青岛市海尔路 1 号海尔工业园 邮 编：266101 E-mail：http://www.haier.com
