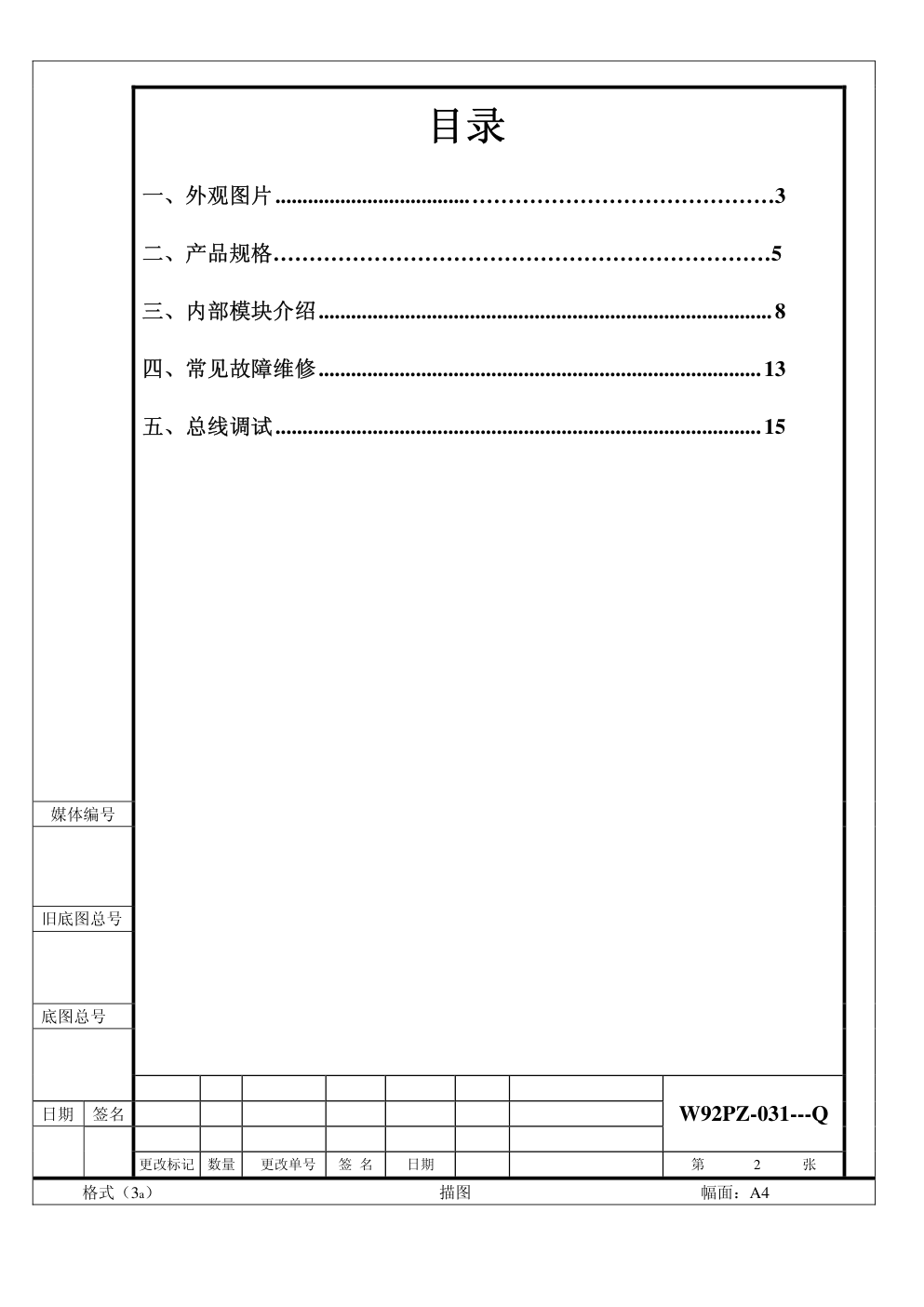

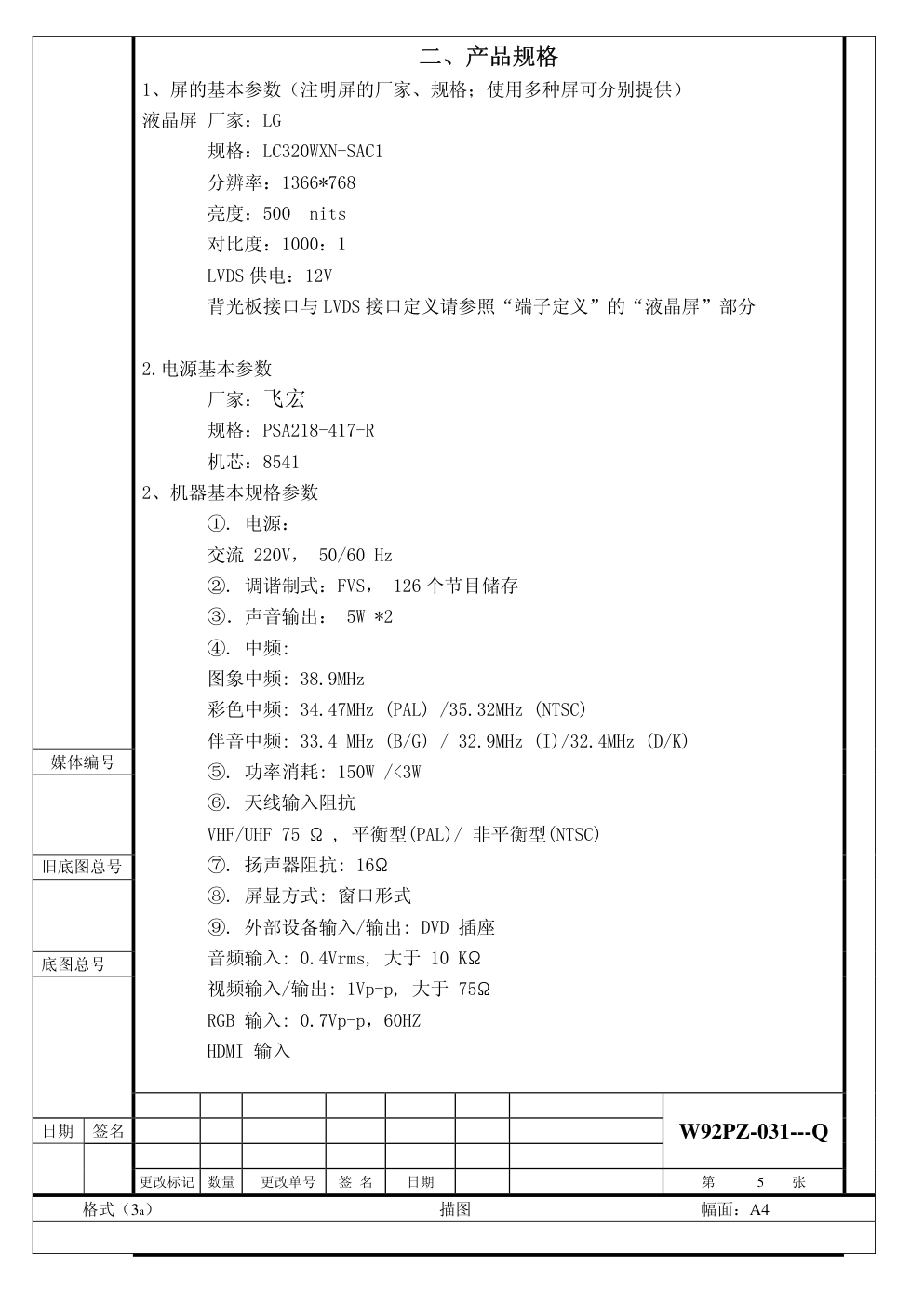

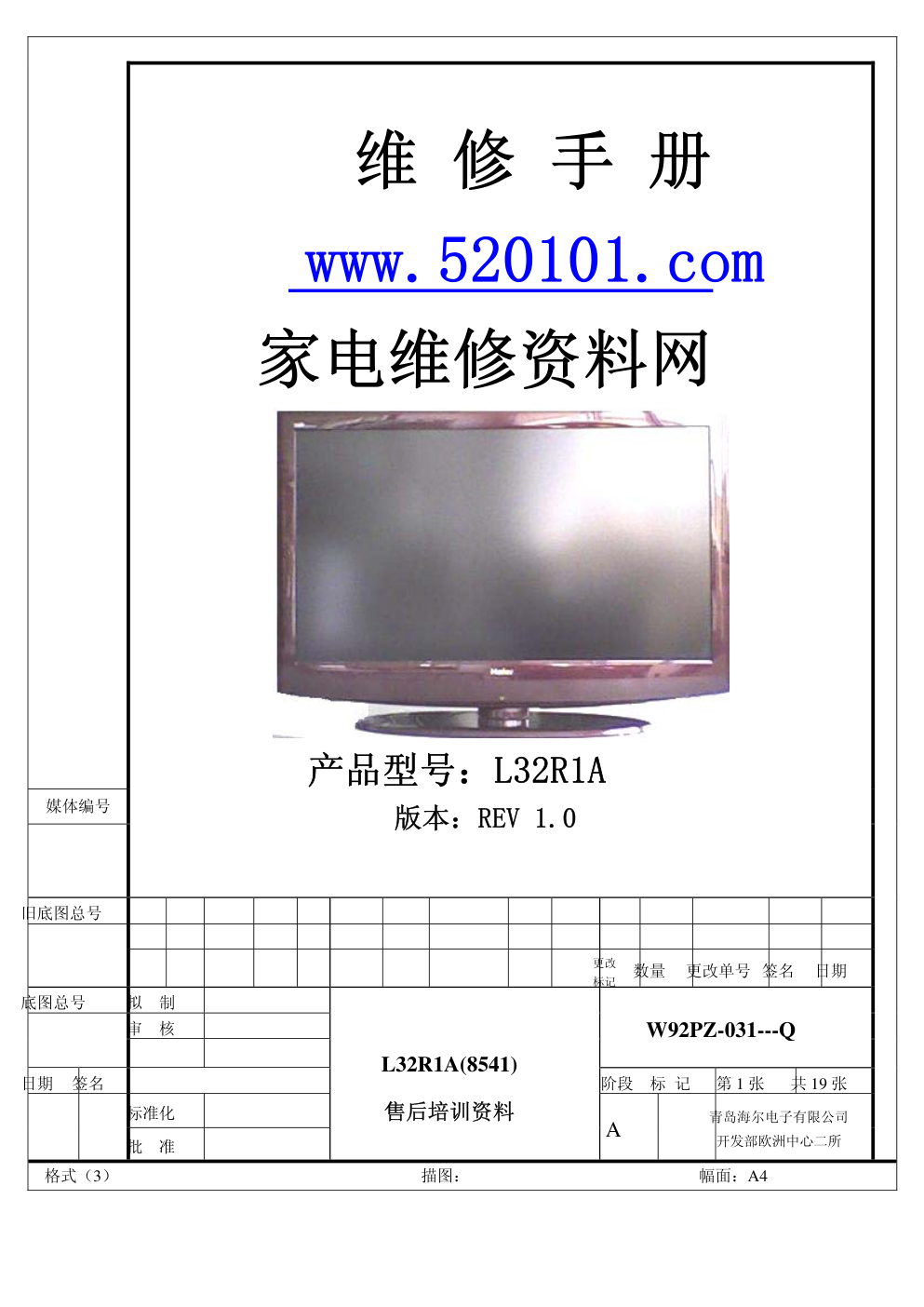

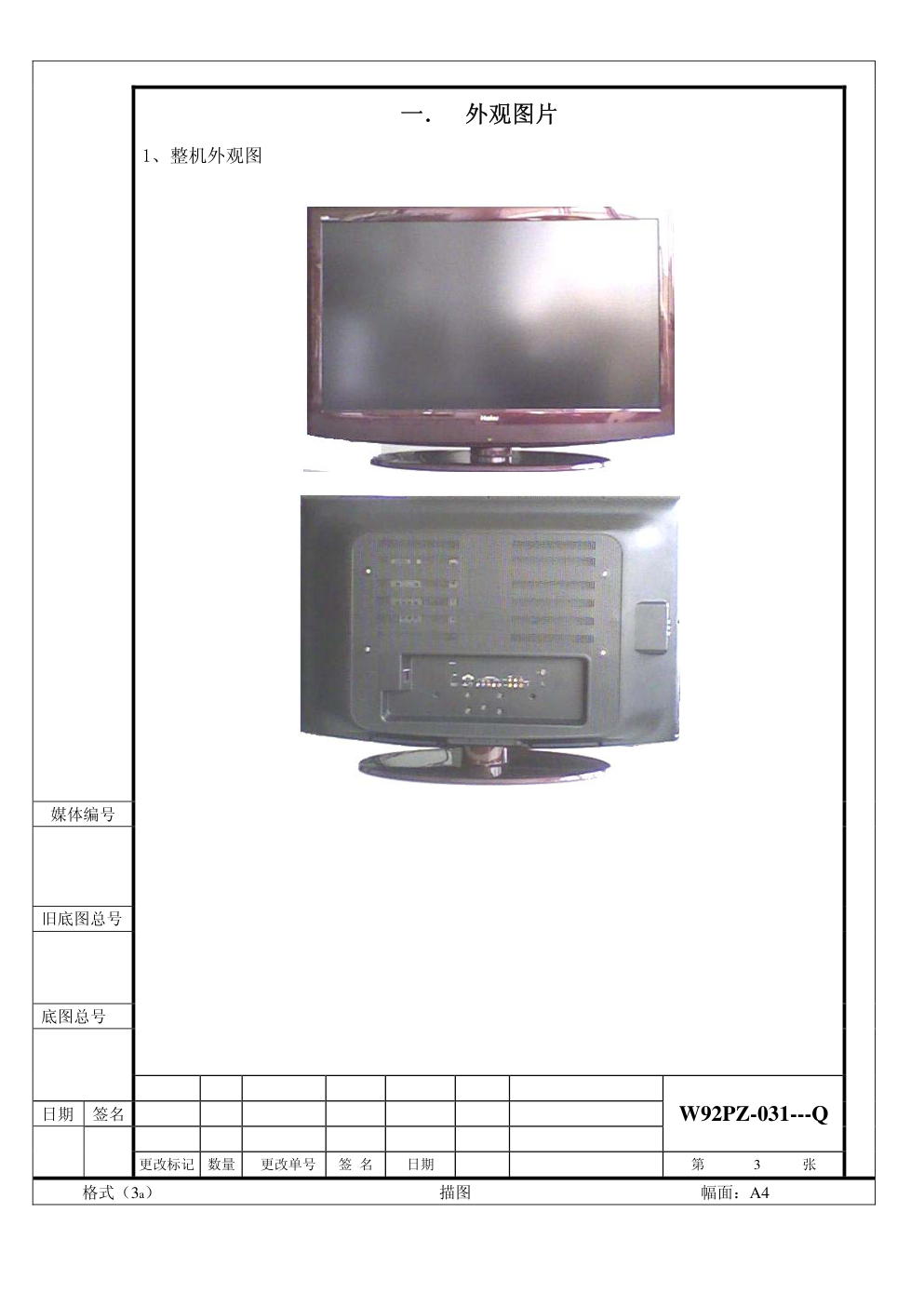

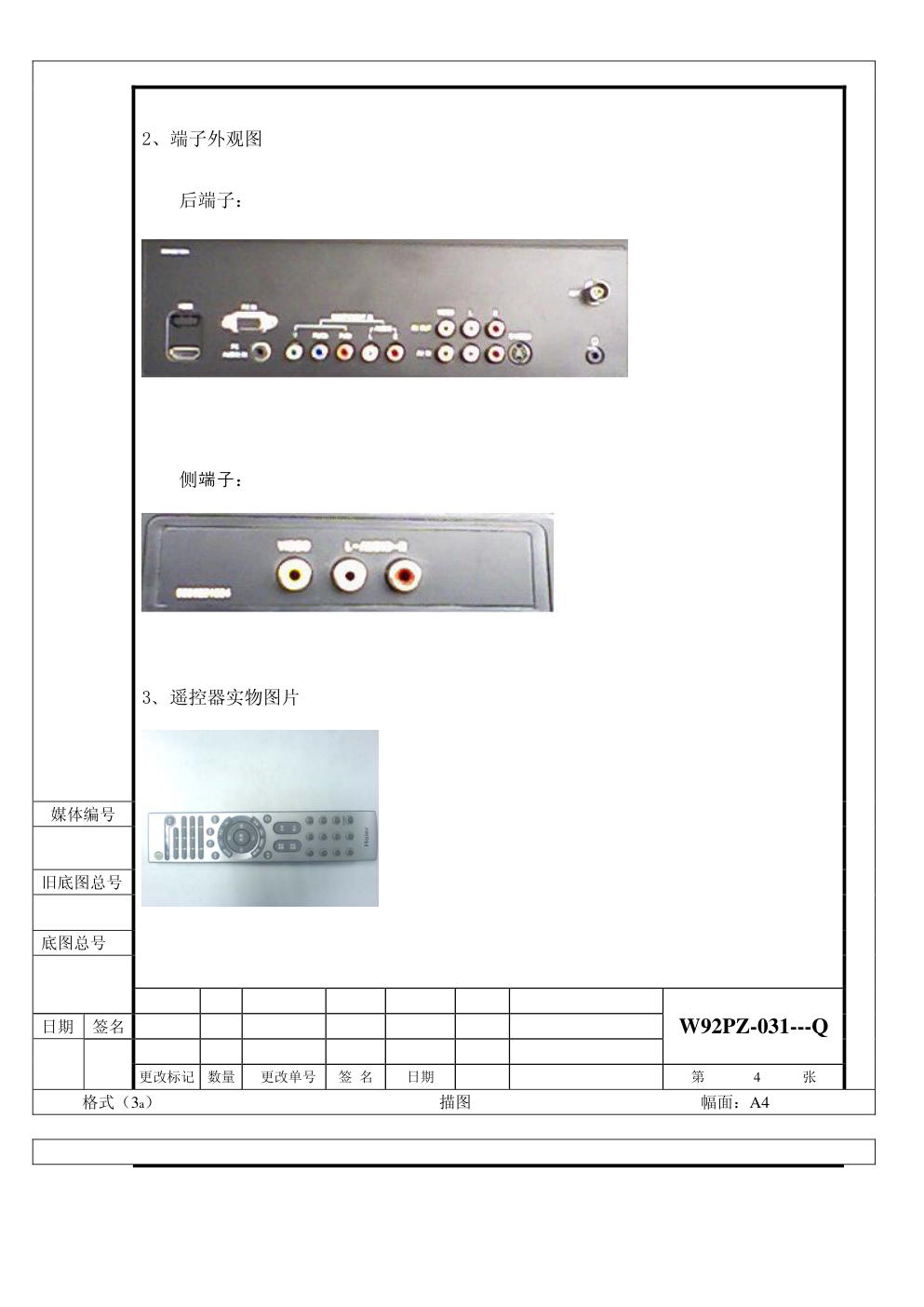

媒体编号 维 修 手 册 www.520101.com 家电维修资料网 产品型号：L32R1A 版本：REV 1.0 旧底图总号 更改 标记 数量 更改单号 签名 日期 底图总号 拟 制 审 核 W92PZ-031---Q 日期 签名 阶段 标 记 第 1 张 共 19 张 标准化 批 准 L32R1A(8541) 售后培训资料 A 青岛海尔电子有限公司 开发部欧洲中心二所 格式（3） 描图： 幅面：A4 媒体编号 旧底图总号 底图总号 目录 一、外观图片....................................……………………………………3 二、产品规格……………………………………………………………5 三、内部模块介绍....................................................................................8 四、常见故障维修..................................................................................13 五、总线调试..........................................................................................15 日期 签名 W92PZ-031---Q 更改标记 数量 更改单号 签 名 日期 第 2 张 格式（3a） 描图 幅面：A4 媒体编号 旧底图总号 底图总号 一． 外观图片 1、整机外观图 日期 签名 W92PZ-031---Q 更改标记 数量 更改单号 签 名 日期 第 3 张 格式（3a） 描图 幅面：A4 媒体编号 旧底图总号 底图总号 2、端子外观图 后端子： 侧端子： 3、遥控器实物图片 日期 签名 W92PZ-031---Q 更改标记 数量 更改单号 签 名 日期 第 4 张 格式（3a） 描图 幅面：A4 媒体编号 旧底图总号 底图总号 二、产品规格 1、屏的基本参数（注明屏的厂家、规格；使用多种屏可分别提供） 液晶屏 厂家：LG 规格：LC320WXN-SAC1 分辨率：1366*768 亮度：500 nits 对比度：1000：1 LVDS 供电：12V 背光板接口与 LVDS 接口定义请参照“端子定义”的“液晶屏”部分 2.电源基本参数 厂家：飞宏 规格：PSA218-417-R 机芯：8541 2、机器基本规格参数 ①. 电源： 交流 220V， 50/60 Hz ②. 调谐制式：FVS， 126 个节目储存 ③．声音输出： 5W *2 ④. 中频: 图象中频: 38.9MHz 彩色中频: 34.47MHz (PAL) /35.32MHz (NTSC) 伴音中频: 33.4 MHz (B/G) / 32.9MHz (I)/32.4MHz (D/K) ⑤. 功率消耗: 150W /<3W ⑥. 天线输入阻抗 VHF/UHF 75 , Ω 平衡型(PAL)/ 非平衡型(NTSC) ⑦. 扬声器阻抗: 16Ω ⑧. 屏显方式: 窗口形式 ⑨. 外部设备输入/输出: DVD 插座 音频输入: 0.4Vrms, 大于 10 KΩ 视频输入/输出: 1Vp-p, 大于 75Ω RGB 输入: 0.7Vp-p，60HZ HDMI 输入 日期 签名 W92PZ-031---Q 更改标记 数量 更改单号 签 名 日期 第 5 张 格式（3a） 描图 幅面：A4 媒体编号 旧底图总号 底图总号 ⑩. 功能: 多种图像模式：标准、明亮、柔和、用户 多种声音模式：标准、用户、剧院、新闻、音乐 多种养眼调色板模式：用户、正常、6500K、7300K、8500K、9300K、自由调色 多种场景模式：关、电影、生动、自然、运动 多种画面比例：满屏、4：3 、宽屏 图像具有亮度、对比度、清晰度、色调、色度、养眼调色板等模拟量的调节 声音具有环绕声、平衡、重低音（部分型号具有此功能）调节 图像静止，静音功能 自动搜台、手动搜台、微调 126 个频道，频道浏览，频道跳跃功能 半透明图形 OSD 菜单 开机 LOGO，无信号屏保功能，无信号（15 分钟）自动待机功能 定时开关机，频道预约功能 睡眠功能（10、20、30、60、90、120、150、180 分钟多个时间段） 万能锁功能：修改密码、调谐锁、信号源锁、信号源预置、频道预置、童锁、 最大音量、清除锁定 数字降噪功能 数字音质， 3A 优化功能 DSM 睿驰引擎演示功能 运动补偿、斜线补偿、色彩补偿 单键飞梭、时间跳跃功能 节目回看功能 频道名称编辑功能（6 个字符） AV×1、AV OUT×1、S-Video×1、YPbPr/YCbCr×1、VGA×1, HDMI×1 VGA 支持的格式有： 640×480@60Hz，640×480@72Hz，640×480@75Hz，640×480@80Hz， 640×480@85Hz，800×600@60Hz，800×600@72Hz，800×600@75Hz， 800×600@80Hz，800×600@85Hz，1024×768@60Hz，1024×768@72Hz， 1024×768@75Hz，1024×768@80Hz，1024×768@85Hz，1280×1024@60Hz， 1280×1024@72Hz，1280×1024@75Hz，1280×1024@80Hz， 1280×1024@85Hz，1600×1200@60Hz 日期 签名 W92PZ-031---Q 更改标记 数量 更改单号 签 名 日期 第 6 张 格式（3a） 描图 幅面：A4 媒体编号 旧底图总号 底图总号 HDTV 支持的格式有： 480p@60Hz, 480i@60Hz,576p@50Hz, 576i@50Hz,720p@50Hz, 720p@60Hz, 1080i@50Hz, 1080i@60Hz， 1080p@60Hz VGA 自动校正功能 3、整机尺寸规格 净重（不带底座）kg: 11.3 净重（带底座）kg: 13.5 毛重（不带底座）kg: 14.3 毛重（带底座）kg: 16.5 净尺寸（不带底座）mm: 796*108*542 净尺寸（带底座）mm: 796*233*582 包装尺寸（不带底座） mm: 870*267*657 包装尺寸（含底座包装）mm: 870*267*657 日期 签名 W92PZ-031---Q 更改标记 数量 更改单号 签 名 日期 第 7 张 格式（3a） 描图 幅面：A4 媒体编号 旧底图总号 底图总号 三、内部模块介绍 工作原理 日期 签名 W92PZ-031---Q 更改标记 数量 更改单号 签 名 日期 第 8 张 格式（3a） 描图 幅面：A4 媒体编号 旧 底 图 总 号 底图总号 插座端子的引脚顺序以面对插座缺口时最右边引脚为第一脚，如下图所示。 1 1、电源模块视图 接口定义 CN4（连接主板CN17） 1 2 3 4 5 6 7 ON/OFF 12V 12V 12V GND GND GND CN2（连接屏） 1～5 6～10 24V GND CN6（连接主板CN1） 1 2 5V GND 日期 签 名 W92PZ-031---Q 更改标记 数量 更改单号 签 名 日期 第 9 张 格式（3a） 描图 幅面：A4 8 CN2（24V） CN4（12V） CN6（5V） 媒体编号 旧底图总号 底图总号 2． 视图 机芯板 义 接口定 背光控制插座(CN5) 1 2 3 4 ADJ 背光调节 PBON 背光开关 GND 5V 本控插座(CN6) 1 2 3 GND KEY0 KEY1 遥控插座（CN7） 1 2 3 4 5 5V IRIN LEDR LEDB GND 扬声器插座(CN19) 1 2 3 4 L+ GND GND R+ 日期 签名 W92PZ-031---Q CN1 CN17 CN19 CN5 CN2 CN6 CN7 更改标记 数量 更改单号 签 名 日期 第 10 张 格式（3a） 描图 幅面：A4 媒体编号 旧底图总号 底图总号 机芯板 12V 供电插座（CN17） 1 2 3 4 5 6 7 GND GND GND 12V 12V 12V ON/OFF 机芯板 5V 供电插座（CN1） 1 2 5V GND LVDS 插座（CN2） 日期 签名 W92PZ-031---Q 更改标记 数量 更改单号 签 名 日期 第 11 张 格式（3a） 描图 幅面：A4 媒体编号 旧底图总号 底图总号 4.遥控板视图 接口定义 1 2 3 4 5 5V IRIN LEDR LEDB GND 5.本控板视图 接口定义 1 2 3 GND KEY0 KEY1 日期 签名 W92PZ-031---Q 更改标记 数量 更改单号 签 名 日期 第 12 张 格式（3a） 描图 幅面：A4 媒体编号 旧底图总号 底图总号 四、常见故障维修 1、常见故障分析 现象1：显示屏不能点亮。 可能原因： a. 主板电源是否插好。 b. 主板是否正常工作。 c. 背光电源（24 V）插座是否插好。 d. 背光电源 24V 是否输出正常。 e. 主板上背光控制插座是否插好。 现象2：主板不正常工作 a. 主板上是否有虚焊或短路现象（主要 保证供电电路输出是正常）。 b. 主板上所有电源是否正常。 c. FLASH 芯片可能坏 d. 晶振是否起振，频率是否与晶振外壳标注相同 现象3：.显示屏没图象（无LOGO 画面） a. 主板电源是否正常 b. 主板是否工作 c. 查看行场及时钟是否输出正常 d. 主板 LVDS 插座的电源脚是否为 12 伏 现象4：有图象没声音 a. 功放板输入电源是否正常 b. 扬声器是否插好 c. 功放板是否有虚焊或短路现象 现象5：有声音没图象 a. 背光电源（24V）是否输出正常 b. 信号线是否插好 c. 信号线上的12V 是否正常 d. LVDS 芯片输出信号是否正常 现象6：无VGA 图象： a. VGA 插座是否正常 b. VGA 信号源是否正常（PC 是否开机） d. 芯片FLI8541是否正常工作 日期 签名 W92PZ-031---Q 更改标记 数量 更改单号 签 名 日期 第 13 张 格式（3a） 描图 幅面：A4 媒体编号 旧底图总号 底图总号 2. 检修流程图 日期 签名 W92PZ-031---Q 更改标记 数量 更改单号 签 名 日期 第 14 张 有图无声 更换VGA转接 板后是否正常 扬声器是 否异常 更换扬声器 是 否 更换VGA转接板 是 否 更换机芯板 电源指示灯 屏不亮 按开机键 能否开机 开机正常 红色 能 屏的背光是否亮 检查主板到屏的 连接线是否插紧 检 查 电 源 输 出 给 屏 背 光 的 电 压 是 否是 24 伏 更换电源板 更换主板 蓝色 不亮 亮 否 是 格式（3a） 描图 幅面：A4 媒体编号 旧底图总号 底图总号 五、总线调试 一、工厂调试方法： 进入/退出工厂模式的方法 进入工厂模式的方法：打开菜单，然后按数字8893就可进入工厂模式；退出工厂模式 的方法。按开关键或OK键就可以退出工厂模式 工厂参数说明 在工厂模式按菜单键翻页，按节目+/-键上下选择项，音量+/-键修改选中项的值或 执行当前项的操作。 1.白平衡调整/可选参数/软件版本 日期 签名 W92PZ-031---Q 更改标记 数量 更改单号 签 名 日期 第 15 张 格式（3a） 描图 幅面：A4 工厂菜单_1 信号源 关,AV1,S-Video,YPbPr/YCbCr,VGA 自动白平衡 >>> 色温 冷色/标准/暖色 色温 R 50 色温 G 50 色温 B 50 屏保开关 开/关 USB 开/关 开机状态 开/关/Last 重低音 开/关 信号预设 >>> 初始化 E2PROM >>> 版本号 L_FLI8541_LG32_CHI_070711 Factory_Menu_1 Source Off,AV1,S-Video,YPbPr/YCbCr,VGA Auto Color >>> ColorTemp Cool/Standard/Warm ColorTemp R 50 ColorTemp G 50 ColorTemp B 50 ScreenSaver On/Off USB On/Off Power On On/Off /Last Woofer On/Off Preset Signal >>> Reset E2PROM >>> Version L_FLI8541_LG32_CHI_070711 媒体编号 旧底图总号 底图总号 2．图像模式/声音模式设置 日期 签名 W92PZ-031---Q 更改标记 数量 更改单号 签 名 日期 第 16 张 格式（3a） 描图 幅面：A4 工厂菜单_2 图像模式 标准/明亮/柔和/用户 亮度 50 对比度 50 色度 50 声音模式 剧院/新闻/音乐/标准/用户 均衡 A 0 均衡 B 0 均衡 C 0 均衡 D 0 均衡 E 0 均衡 F 0 均衡 G 0 均衡 H 0 均衡 I 0 Factory_Menu_2 Picture Mode Standard/Bright/Soft/Personal Brightness 50 Contrast 50 Chroma 50 Sound Mode Theater/News/Music/Standard/Personal Equalizer A 0 Equalizer B 0 Equalizer C 0 Equalizer D 0 Equalizer E 0 Equalizer F 0 Equalizer G 0 Equalizer H 0 Equalizer I 0 媒体编号 旧底图总号 底图总号 3.音量曲线/换台模式设置 日期 签名 W92PZ-031---Q 更改标记 数量 更改单号 签 名 日期 第 17 张 格式（3a） 描图 幅面：A4 工厂菜单_3 音量 10 45 音量 30 60 音量 50 70 换台模式 静止/黑屏 自动关机 开/关 屏亮度 70 AV2 开关 开/关 蓝屏开关 开/关 SelectHSync 4FSC_HSYNC NCOWindow 55 开机 Logo 开/关 Factory_Menu_3 Volume 10 45 Volume 30 60 Volume 50 70 Channel Mode Still/Black Screen Auto Off On/Off Panel Bright 70 AV2Switch On/Off Blue Screen On/Off SelectHSync 4FSC_HSYNC NCOWindow 55 Logo On/Off 媒体编号 旧底图总号 底图总号 各项说明： 1、白平衡相关项： 信号源 关,AV1,S-Video,YPbPr/YCbCr,VGA 自动白平衡 >>> 2、色温相关项： 色温 冷色/标准/暖色 色温 R 50 色温 G 50 色温 B 50 3、开机 Logo：当设置为关时，开机 LOGO 和屏保都不会出现；当设置为开时，开 机 Logo 和屏保都会出现。 4、USB：当设置为关时，用 USB 键和 TV/AV 键不能切换到 USB；当设置为开时， 可以切换到 USB。 5、开机状态：当设置为关时，交流开机后电视处于待机状态；当设置为开机，交 流开机后电视处于开机状态；当设置为 Last 时，交流开机后，电视的状态为交流断电 前的状态。 6、重低音：当设置为开时，声音菜单内显示关于重低音的项；当设置为关时声音 菜单内不显示关于重低音的项。 7、信号预设：工厂信号预置功能。当选中此项时，按音量+键开始执行，当“>>>” 由绿色变为红色时，工厂信号预置完成。退出工厂模式后，只要换一下台即可。 8、初始化 E2PROM：E2PROM 复位功能，当选中此项时，按音量+键开始执行， 当“>>>”由绿色变为红色时，E2PROM 复位命令执行完成，交流断电重新启动， E2PROM 就复位了。 9、Version 版本号（不能修改） 日期 签名 W92PZ-031---Q 更改标记 数量 更改单号 签 名 日期 第 18 张 格式（3a） 描图 幅面：A4 媒体编号 旧底图总号 底图总号 附：产品主要模块规格及专用号 序号 名称 型号/规格 模块组件号 1 液晶屏 LC320WXN-SAC1/LG 0094000962 2 电源 PSA218-417-R /飞宏 0094000754 3 主板组件 GENESIS FLI8541 0090711272C 4 本控板组件 / 0090711293 5 遥控板组件 / 0090715483 6 遥控器 HTR-388 0094013912B 日期 签名 W92PZ-031---Q 更改标记 数量 更改单号 签 名 日期 第 19 张 格式（3a） 描图 幅面：A4
