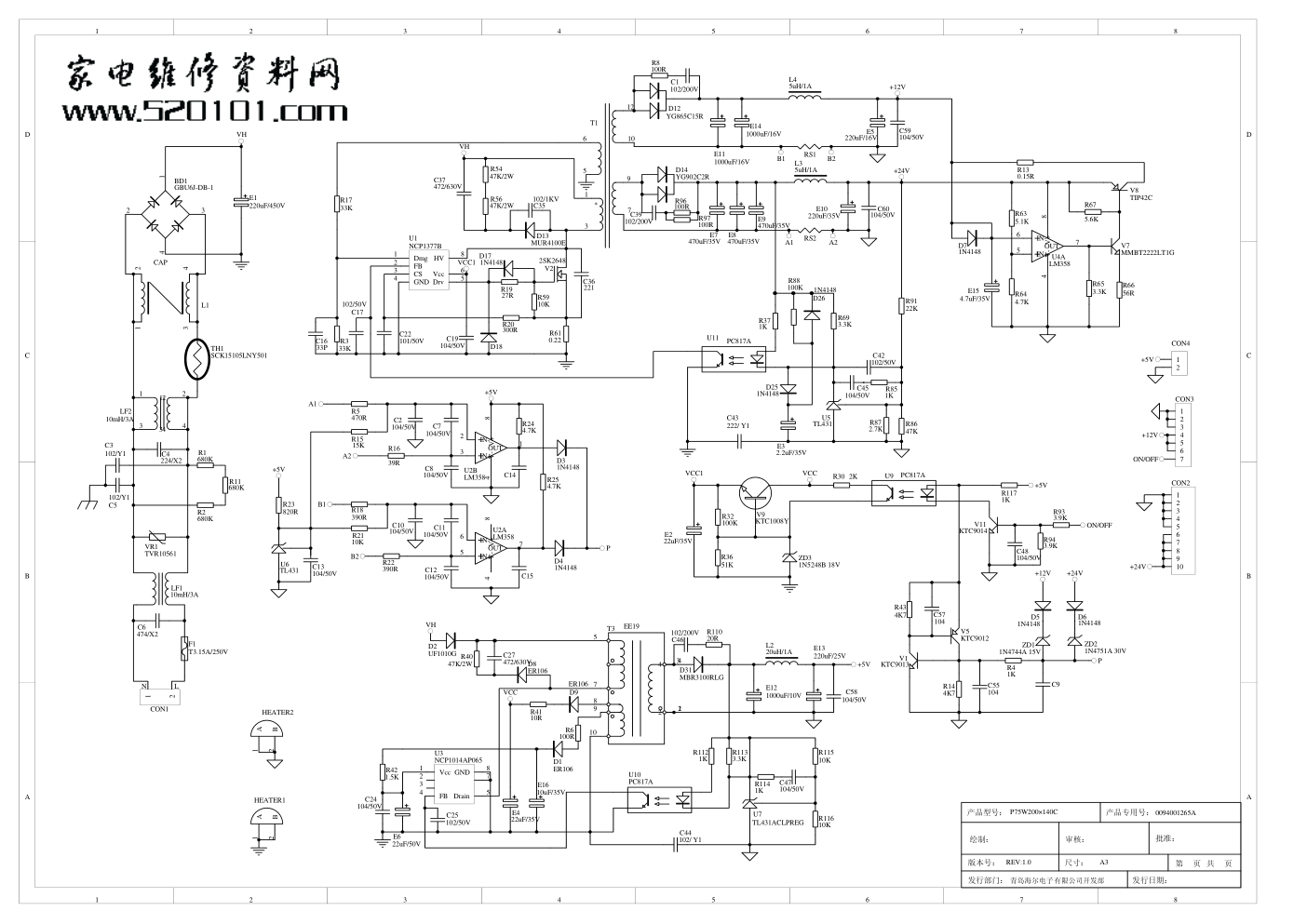

海尔0094001265A电源板电路图
1 2 3 4 5 6 7 8 A B C D 8 7 6 5 4 3 2 1 D C B A 产品型号： 产品专用号： 绘制： 审核： 批准： 发行部门： 发行日期： 版本号： 第 页 共 页 尺寸： 青岛海尔电子有限公司开发部 A3 VR1 TVR10561 C6 474/X2 C4 224/X2 LF1 10mH/3A 3 1 2 4 BD1 GBU6J-DB-1 1 1 2 2 3 3 4 4 LF2 10mH/3A C3 102/Y1 C5 102/Y1 R1 680K R11 680K R2 680K E1 220uF/450V R3 33K C19 104/50V V2 2SK2648 C17 102/50V U11 PC817A C22 101/50V R85 1K R86 47K R91 22K R69 3.3K C45 104/50V C43 222/ Y1 Dmg 1 FB 2 CS 3 GND 4 Drv 5 Vcc 6 HV 8 U1 NCP1377B U5 TL431 C37 472/630V R56 47K/2W D13 MUR4100E R17 33K R59 10K R20 300R VH 1 2 3 4 5 6 7 8 9 10 CON2 R54 47K/2W C35 102/1KV A 1 B 2 HEATER1 A 1 B 2 HEATER2 VH C42 102/50V 2 1 3 4 L1 CAP C16 33P R19 27R 1 2 3 4 5 6 7 CON3 ON/OFF +12V 1 2 CON4 +5V +24V D17 1N4148 Vcc 1 2 3 FB 4 Drain 5 7 GND 8 U3 NCP1014AP065 R114 1K R40 47K/2W C25 102/50V C27 472/630VD8 ER106 D9 ER106 R42 1.5K E6 22uF/50V D31 MBR3100RLG E12 1000uF/10V E13 220uF/25V R115 10K R116 10K R112 1K R113 3.3K U10 PC817A C47 104/50V +5V 3 10 9 8 5 7 1 2 2 4 4 T3 C24 104/50V VH C44 102/ Y1 U9 PC817A R32 100K R93 3.9K R117 1K R36 51K E2 22uF/35V ZD3 1N5248B 18V R30 2K VCC ON/OFF V11 KTC9014 V9 KTC1008Y +5V R41 10R E4 22uF/35V VCC E3 2.2uF/35V R88 100K L2 20uH/1A C48 104/50V R94 3.9K R87 2.7K R6 100R C55 104 R14 4K7 R43 4K7 C57 104 R4 1K R61 0.22 N L EE19 VCC1 D2 UF1010G R37 1K C36 221 E7 470uF/35V E9 470uF/35V +24V D12 YG865C15R E8 470uF/35V D14 YG902C2R C39 102/200V 5 9 7 6 3 1 12 10 T1 * E14 1000uF/16V E5 220uF/16V L3 5uH/1A E11 1000uF/16V C1 102/200V L4 5uH/1A +12V C60 104/50V C59 104/50V ZD2 1N4751A 30V +12V +24V D5 1N4148 D6 1N4148 C9 IN- 6 IN+ 5 OUT 7 V+ 8 V- 4 U4A LM358 V7 MMBT2222LT1G R66 56R R65 3.3K R67 5.6K R63 5.1K R64 4.7K E15 4.7uF/35V D7 1N4148 V8 TIP42C E10 220uF/35V R13 0.15R ZD1 1N4744A 15V C58 104/50V F1 T3.15A/250V TH1 SCK15105LNY501 1 2 CON1 C46 102/200V IN- 2 IN+ 3 OUT 1 V+ 8 V- 4 U2B LM358 C14 C8 104/50V C7 104/50V C2 104/50V C13 104/50V D3 1N4148 U6 TL431 +5V IN- 6 IN+ 5 OUT 7 V+ 8 V- 4 U2A LM358 C15 C12 104/50V C11 104/50V C10 104/50V D4 1N4148 +5V A1 B2 B1 A2 RS1 RS2 A1 A2 B1 B2 P P U7 TL431ACLPREG V5 KTC9012 V1 KTC9013 R110 20R VCC1 R5 470R R21 10K R22 390R R15 15K R18 390R R24 4.7K R16 39R R23 820R R25 4.7K D1 ER106 E16 10uF/35V D18 R8 100R R96 100R R97 100R D25 1N4148 D26 1N4148 P75W200×140C 0094001265A REV:1.0
