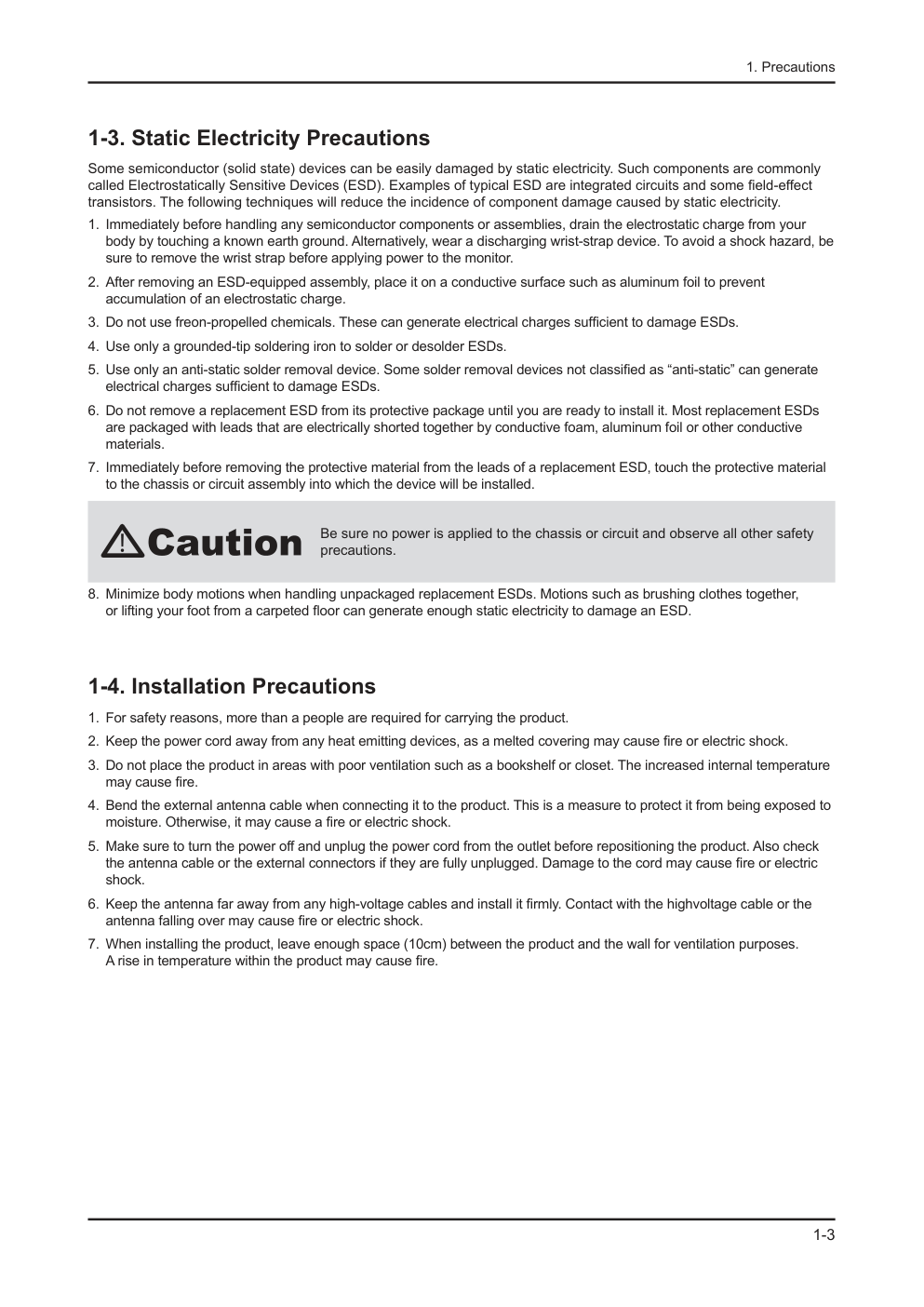

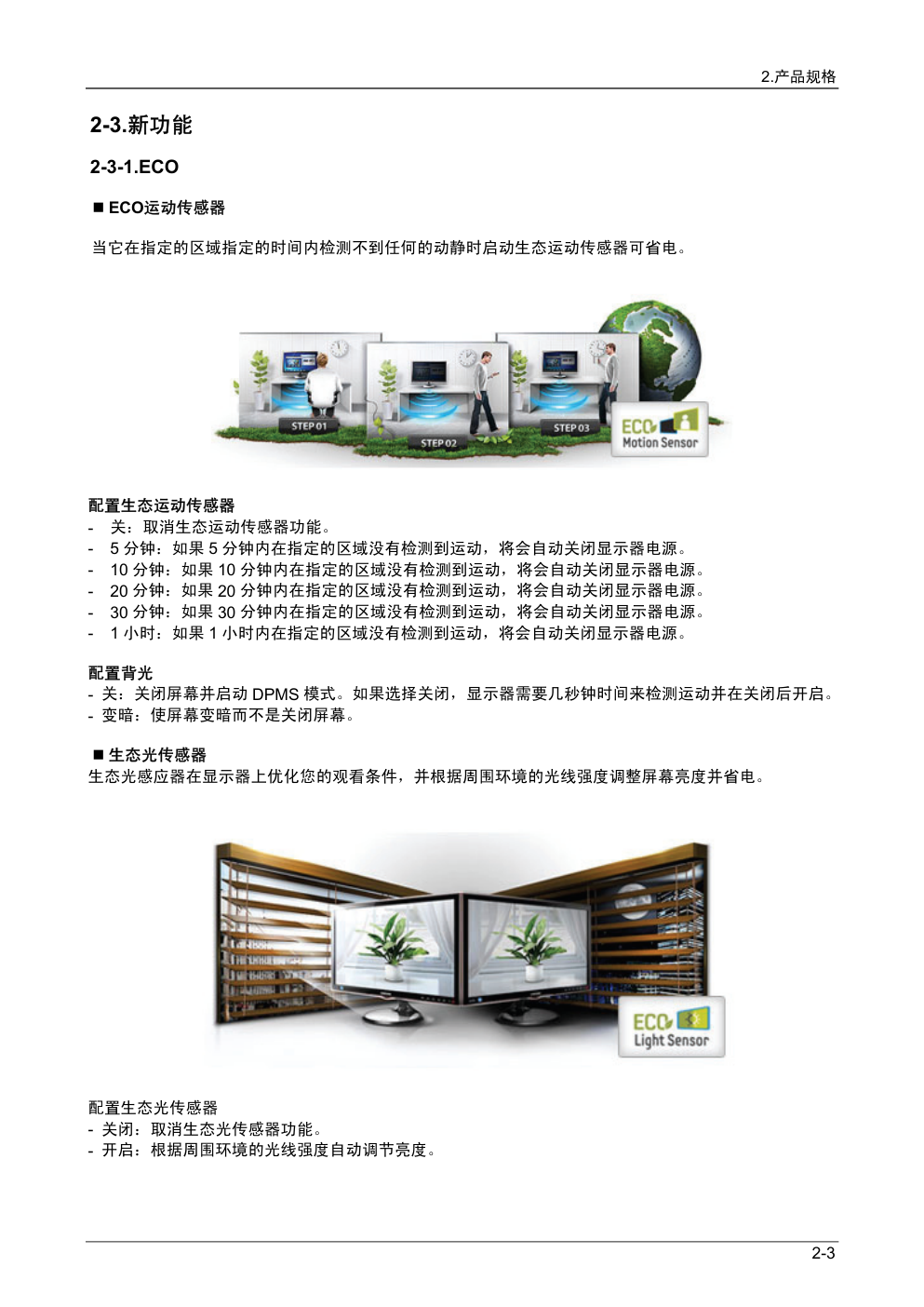

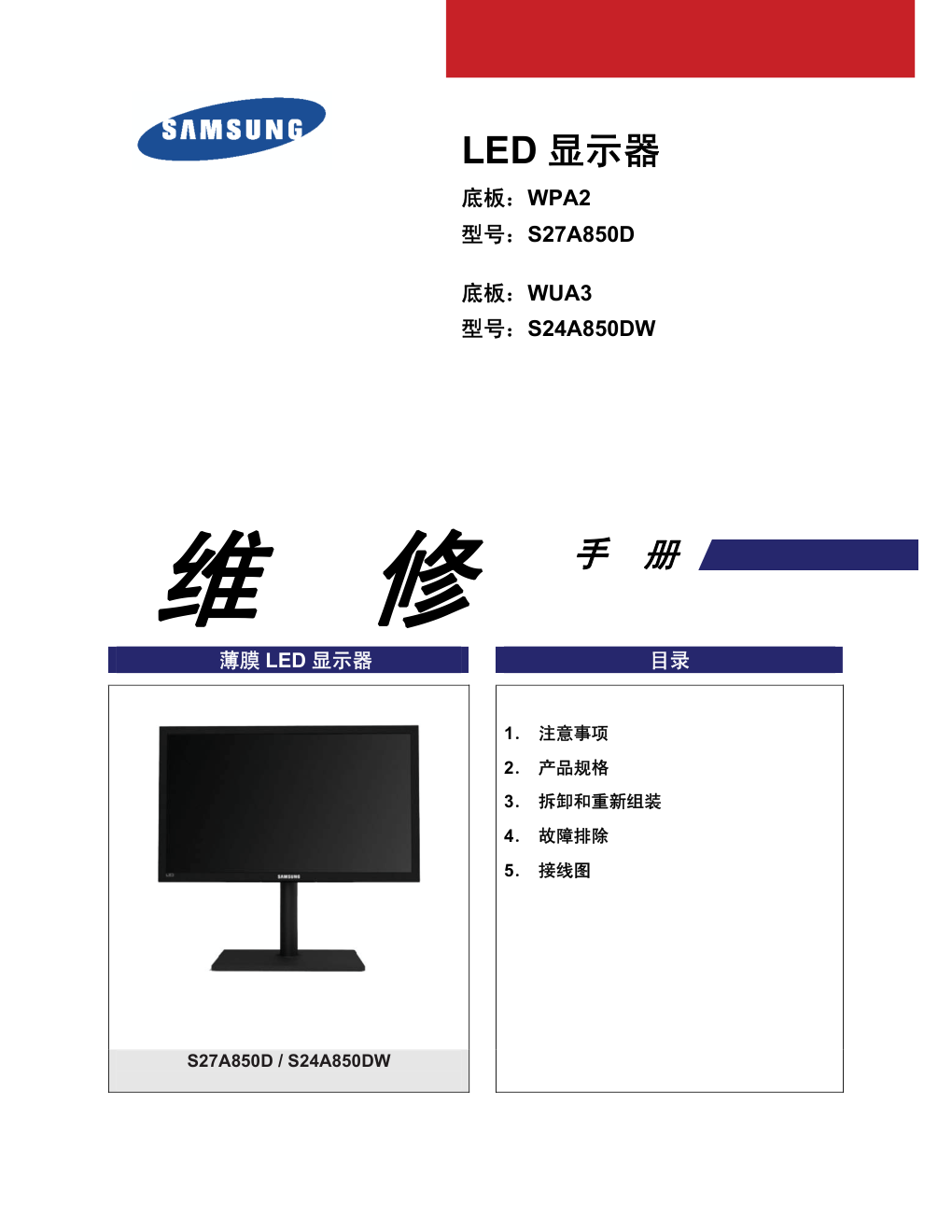

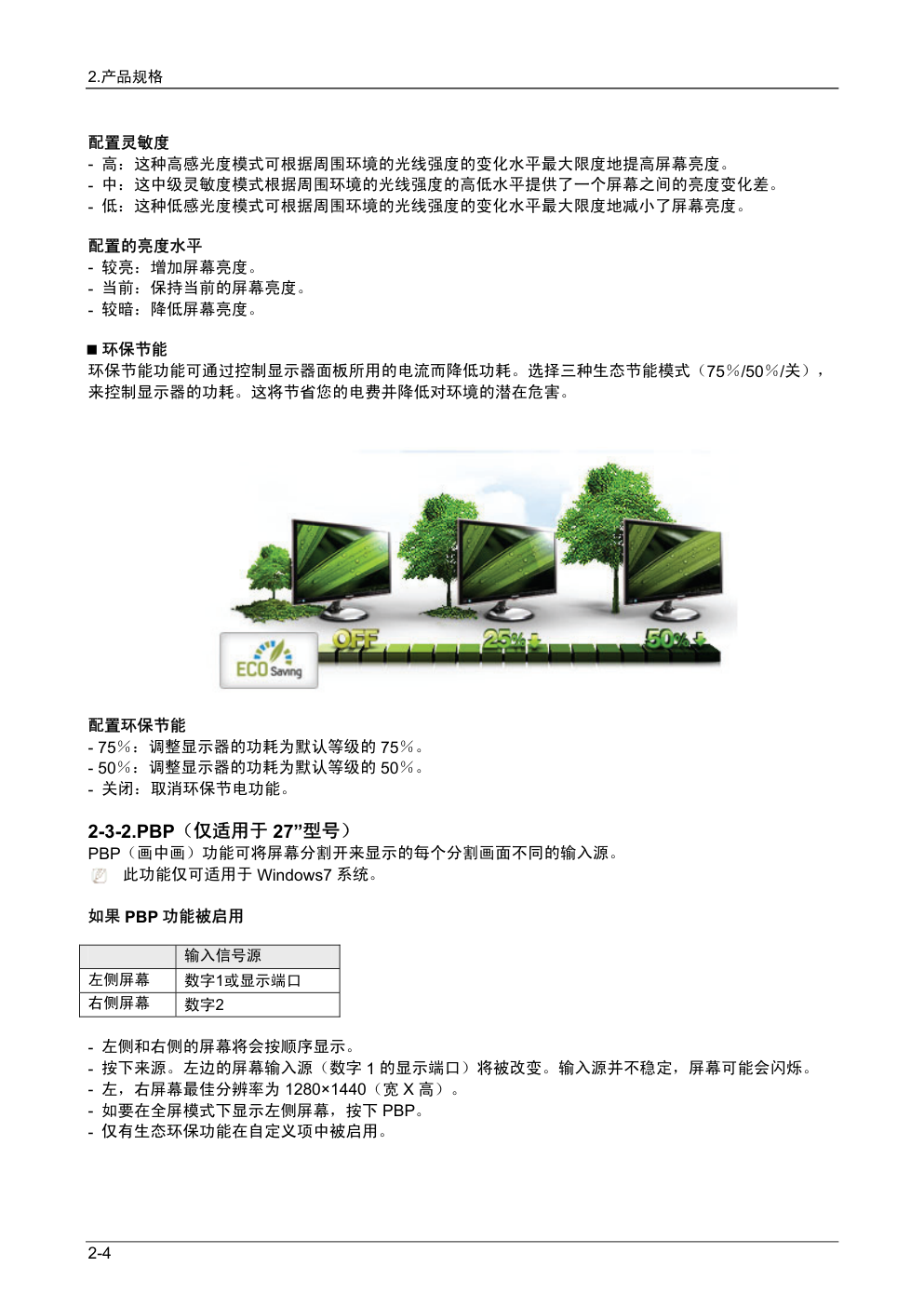

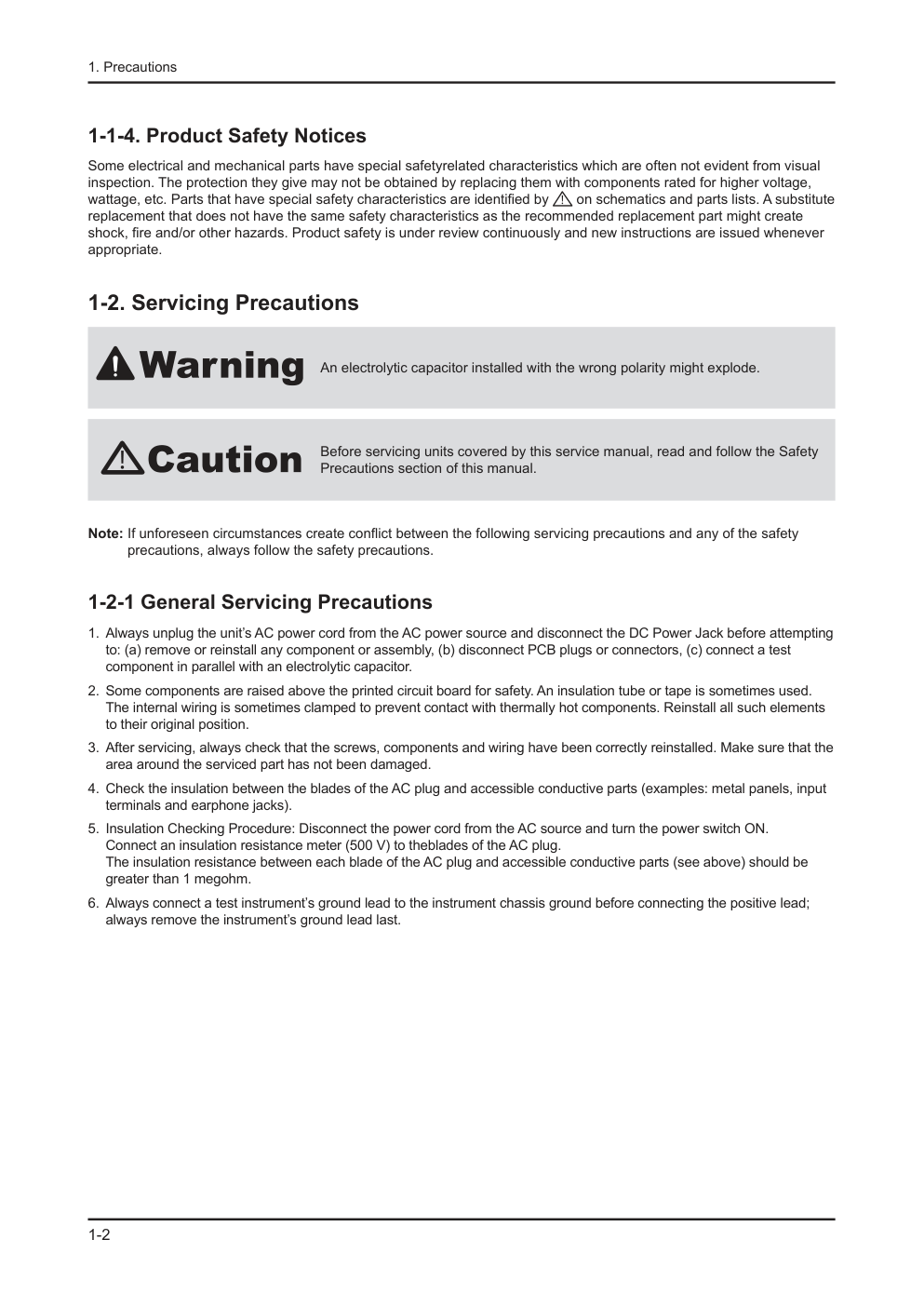

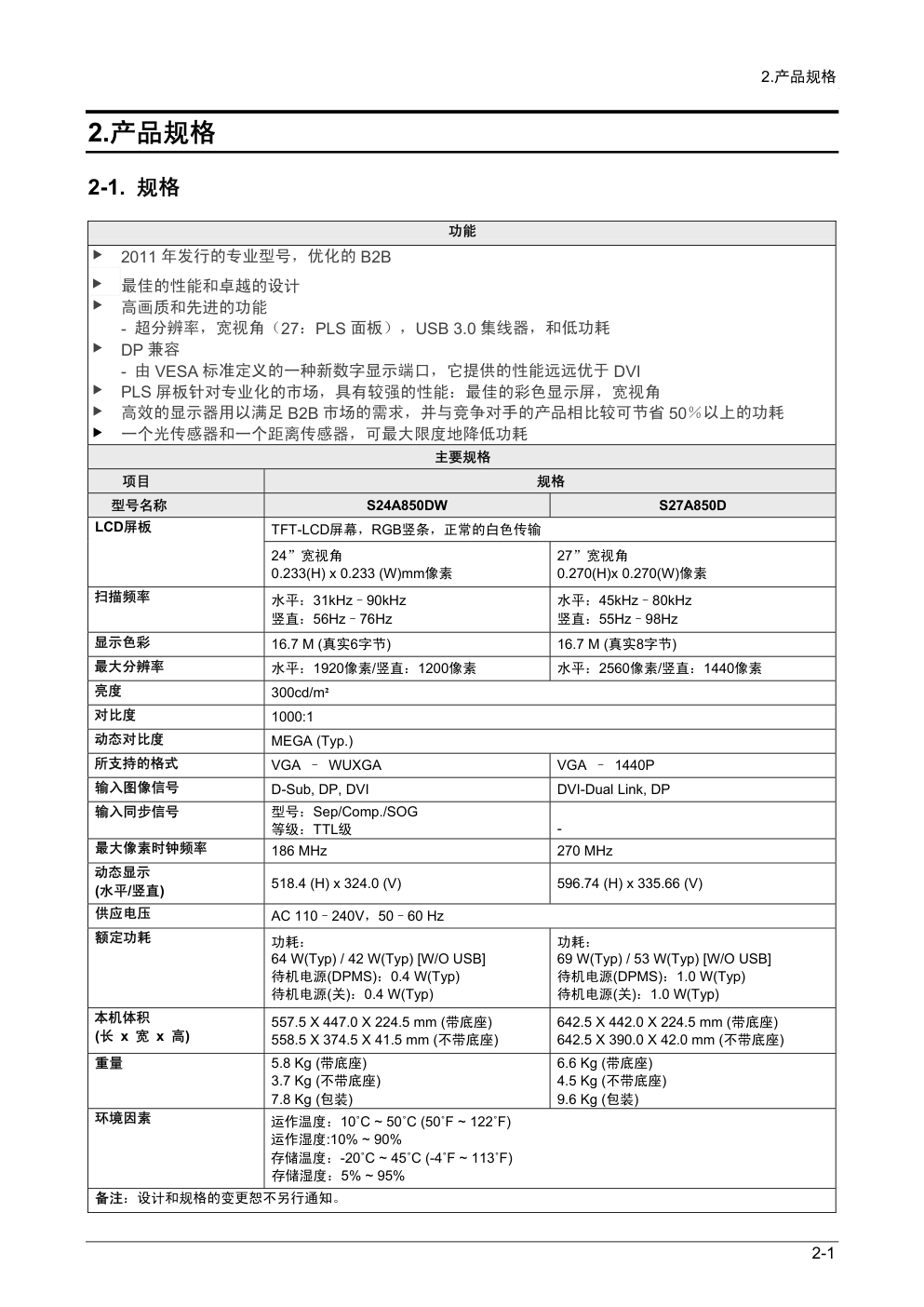

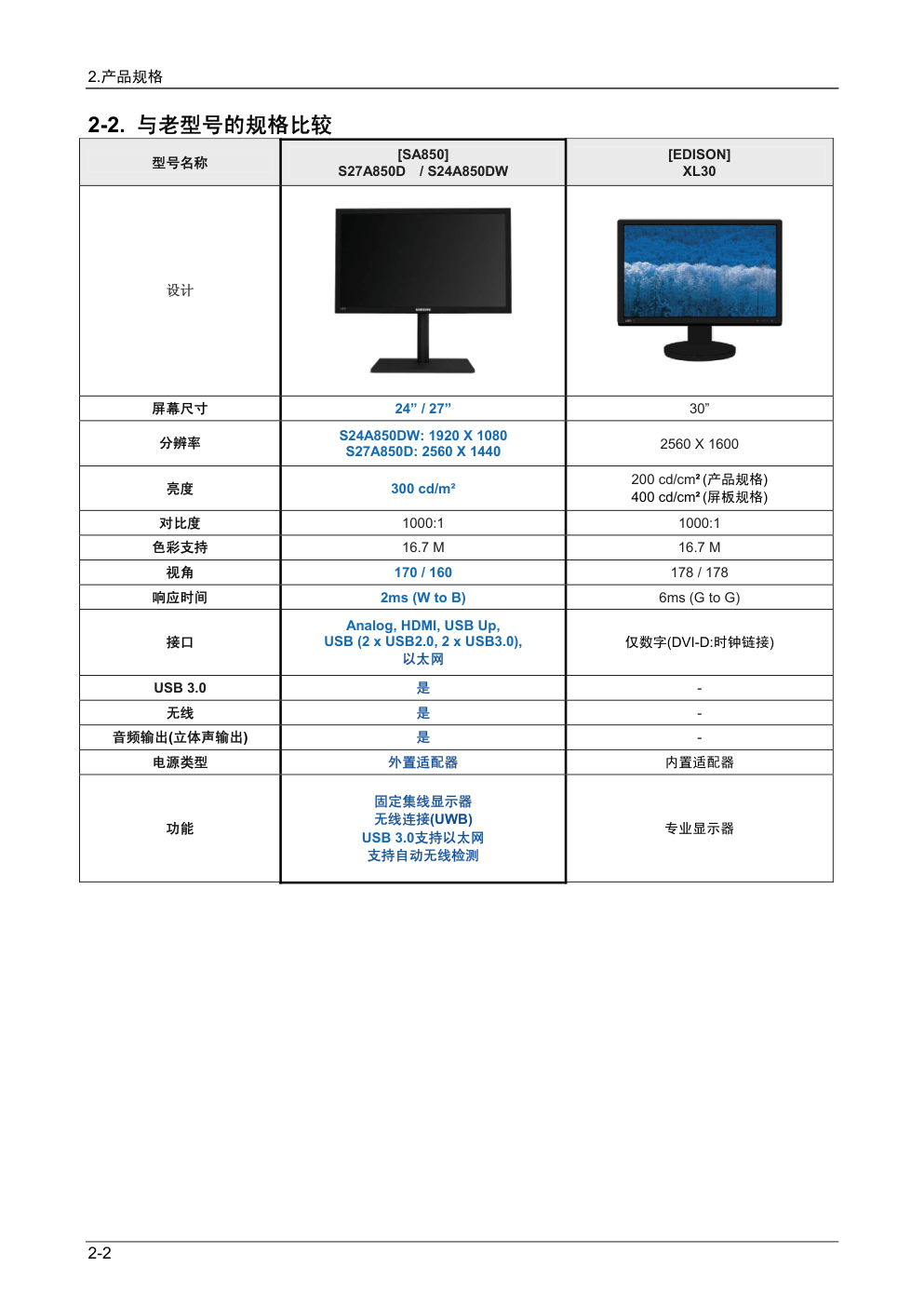

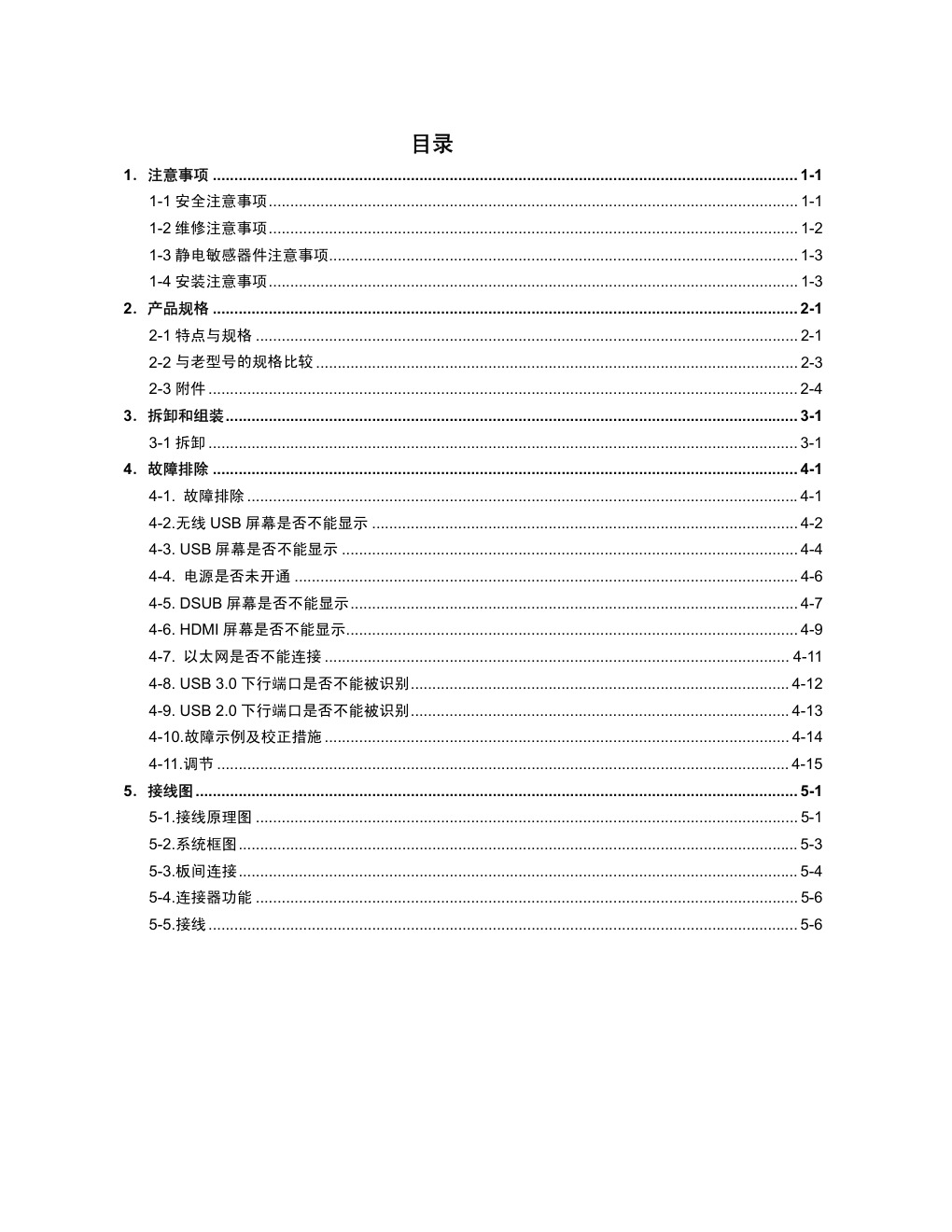

维 修 薄膜 LED 显示器 目录 S27A850D / S24A850DW 1． 注意事项 2． 产品规格 3． 拆卸和重新组装 4． 故障排除 5． 接线图 LED 显示器 底板：WPA2 型号：S27A850D 底板：WUA3 型号：S24A850DW 手 册 目录 1．注意事项 ........................................................................................................................................ 1-1 1-1 安全注意事项........................................................................................................................... 1-1 1-2 维修注意事项........................................................................................................................... 1-2 1-3 静电敏感器件注意事项............................................................................................................. 1-3 1-4 安装注意事项........................................................................................................................... 1-3 2．产品规格 ........................................................................................................................................ 2-1 2-1 特点与规格 .............................................................................................................................. 2-1 2-2 与老型号的规格比较 ................................................................................................................ 2-3 2-3 附件 ......................................................................................................................................... 2-4 3．拆卸和组装..................................................................................................................................... 3-1 3-1 拆卸 ......................................................................................................................................... 3-1 4．故障排除 ........................................................................................................................................ 4-1 4-1. 故障排除 ................................................................................................................................ 4-1 4-2.无线 USB 屏幕是否不能显示 ................................................................................................... 4-2 4-3. USB 屏幕是否不能显示 .......................................................................................................... 4-4 4-4. 电源是否未开通 ..................................................................................................................... 4-6 4-5. DSUB 屏幕是否不能显示........................................................................................................ 4-7 4-6. HDMI 屏幕是否不能显示......................................................................................................... 4-9 4-7. 以太网是否不能连接 ............................................................................................................ 4-11 4-8. USB 3.0 下行端口是否不能被识别........................................................................................ 4-12 4-9. USB 2.0 下行端口是否不能被识别........................................................................................ 4-13 4-10.故障示例及校正措施............................................................................................................ 4-14 4-11.调节 ..................................................................................................................................... 4-15 5．接线图............................................................................................................................................ 5-1 5-1.接线原理图 .............................................................................................................................. 5-1 5-2.系统框图.................................................................................................................................. 5-3 5-3.板间连接.................................................................................................................................. 5-4 5-4.连接器功能 .............................................................................................................................. 5-6 5-5.接线......................................................................................................................................... 5-6 本维修手册归三星电子有限公司所有。 未经授权使用该手册可能受到适用的国际和/或国内法 律的惩罚。 © 2011 三星电子有限公司。 版权所有 中国印刷 1-1 1. Precautions 1. Precautions 1-1. Safety Precautions Follow these safety, servicing and ESD precautions to prevent damage and to protect against potential hazards such as electrical shock. 1-1-1. Warnings For continued safety, do not attempt to modify the circuit board. 1. Disconnect the AC power and DC power jack before servicing. 2. 1-1-2. Servicing the LCD Monitor When servicing the LCD Monitor, Disconnect the AC line cord from the AC outlet. 1. It is essential that service technicians have an accurate voltage meter available at all times. Check the calibration of this 2. meter periodically. 1-1-3. Fire and Shock Hazard Before returning the monitor to the user, perform the following safety checks: Inspect each lead dress to make certain that the leads are not pinched or that hardware is not lodged between the 1. chassis and other metal parts in the monitor. Inspect all protective devices such as nonmetallic control knobs, insulating materials, cabinet backs, adjustment and 2. compartment covers or shields, isolation resistorcapacitor networks, mechanical insulators, etc. Leakage Current Hot Check (Figure 1-1): 3. Do not use an isolation transformer during this test. Use a leakage current tester or a metering system that complies with American National Standards Institute (ANSI C101.1, Leakage Current for Appliances), and Underwriters Laboratories (UL Publication UL1410, 59.7). DEVICE UNDER TEST (READING SHOULD) NOT BE ABOVE 0.5mA LEAKAGE CURRENT TESTER TEST ALL EXPOSED METAL SURFACES 2-WIRE CORD *ALSO TEST WITH PLUG REVERSED (USING AC ADAPTER PLUG AS REQUIRED) EARTH GROUND Figure 1-1. Leakage Current Test Circuit With the unit completely reassembled, plug the AC line cord directly into a 120V AC outlet. With the unit’s AC switch first 4. in the ON position and then OFF, measure the current between a known earth ground (metal water pipe, conduit, etc.) and all exposed metal parts, including: metal cabinets, screwheads and control shafts. The current measured should not exceed 0.5 milliamp. Reverse the power-plug prongs in the AC outlet and repeat the test. 1-2 1. Precautions 1-1-4. Product Safety Notices Some electrical and mechanical parts have special safetyrelated characteristics which are often not evident from visual inspection. The protection they give may not be obtained by replacing them with components rated for higher voltage, wattage, etc. Parts that have special safety characteristics are identified by on schematics and parts lists. A substitute replacement that does not have the same safety characteristics as the recommended replacement part might create shock, fire and/or other hazards. Product safety is under review continuously and new instructions are issued whenever appropriate. 1-2. Servicing Precautions An electrolytic capacitor installed with the wrong polarity might explode. Before servicing units covered by this service manual, read and follow the Safety Precautions section of this manual. Note: If unforeseen circumstances create conflict between the following servicing precautions and any of the safety precautions, always follow the safety precautions. 1-2-1 General Servicing Precautions Always unplug the unit’s AC power cord from the AC power source and disconnect the DC Power Jack before attempting 1. to: (a) remove or reinstall any component or assembly, (b) disconnect PCB plugs or connectors, (c) connect a test component in parallel with an electrolytic capacitor. Some components are raised above the printed circuit board for safety. An insulation tube or tape is sometimes used. 2. The internal wiring is sometimes clamped to prevent contact with thermally hot components. Reinstall all such elements to their original position. After servicing, always check that the screws, components and wiring have been correctly reinstalled. Make sure that the 3. area around the serviced part has not been damaged. Check the insulation between the blades of the AC plug and accessible conductive parts (examples: metal panels, input 4. terminals and earphone jacks). Insulation Checking Procedure: Disconnect the power cord from the AC source and turn the power switch ON. 5. Connect an insulation resistance meter (500 V) to theblades of the AC plug. The insulation resistance between each blade of the AC plug and accessible conductive parts (see above) should be greater than 1 megohm. Always connect a test instrument’s ground lead to the instrument chassis ground before connecting the positive lead; 6. always remove the instrument’s ground lead last. 1-3 1. Precautions 1-3. Static Electricity Precautions Some semiconductor (solid state) devices can be easily damaged by static electricity. Such components are commonly called Electrostatically Sensitive Devices (ESD). Examples of typical ESD are integrated circuits and some field-effect transistors. The following techniques will reduce the incidence of component damage caused by static electricity. Immediately before handling any semiconductor components or assemblies, drain the electrostatic charge from your 1. body by touching a known earth ground. Alternatively, wear a discharging wrist-strap device. To avoid a shock hazard, be sure to remove the wrist strap before applying power to the monitor. After removing an ESD-equipped assembly, place it on a conductive surface such as aluminum foil to prevent 2. accumulation of an electrostatic charge. Do not use freon-propelled chemicals. These can generate electrical charges sufficient to damage ESDs. 3. Use only a grounded-tip soldering iron to solder or desolder ESDs. 4. Use only an anti-static solder removal device. Some solder removal devices not classified as “anti-static” can generate 5. electrical charges sufficient to damage ESDs. Do not remove a replacement ESD from its protective package until you are ready to install it. Most replacement ESDs 6. are packaged with leads that are electrically shorted together by conductive foam, aluminum foil or other conductive materials. Immediately before removing the protective material from the leads of a replacement ESD, touch the protective material 7. to the chassis or circuit assembly into which the device will be installed. Be sure no power is applied to the chassis or circuit and observe all other safety precautions. Minimize body motions when handling unpackaged replacement ESDs. Motions such as brushing clothes together, 8. or lifting your foot from a carpeted floor can generate enough static electricity to damage an ESD. 1-4. Installation Precautions For safety reasons, more than a people are required for carrying the product. 1. Keep the power cord away from any heat emitting devices, as a melted covering may cause fire or electric shock. 2. Do not place the product in areas with poor ventilation such as a bookshelf or closet. The increased internal temperature 3. may cause fire. Bend the external antenna cable when connecting it to the product. This is a measure to protect it from being exposed to 4. moisture. Otherwise, it may cause a fire or electric shock. Make sure to turn the power off and unplug the power cord from the outlet before repositioning the product. Also check 5. the antenna cable or the external connectors if they are fully unplugged. Damage to the cord may cause fire or electric shock. Keep the antenna far away from any high-voltage cables and install it firmly. Contact with the highvoltage cable or the 6. antenna falling over may cause fire or electric shock. When installing the product, leave enough space (10cm) between the product and the wall for ventilation purposes. 7. A rise in temperature within the product may cause fire. 2.产品规格 2-1 2.产品规格 2-1. 规格 功能 � 2011 年发行的专业型号，优化的 B2B � 最佳的性能和卓越的设计 � 高画质和先进的功能 - 超分辨率，宽视角（27：PLS 面板），USB 3.0 集线器，和低功耗 � DP 兼容 - 由 VESA 标准定义的一种新数字显示端口，它提供的性能远远优于 DVI � PLS 屏板针对专业化的市场，具有较强的性能：最佳的彩色显示屏，宽视角 � 高效的显示器用以满足 B2B 市场的需求，并与竞争对手的产品相比较可节省 50％以上的功耗 � 一个光传感器和一个距离传感器，可最大限度地降低功耗 主要规格 项目 规格 型号名称 S24A850DW S27A850D TFT-LCD屏幕，RGB竖条，正常的白色传输 LCD屏板 24”宽视角 0.233(H) x 0.233 (W)mm像素 27”宽视角 0.270(H)x 0.270(W)像素 扫描频率 水平：31kHz–90kHz 竖直：56Hz–76Hz 水平：45kHz–80kHz 竖直：55Hz–98Hz 显示色彩 16.7 M (真实6字节) 16.7 M (真实8字节) 最大分辨率 水平：1920像素/竖直：1200像素 水平：2560像素/竖直：1440像素 亮度 300cd/m² 对比度 1000:1 动态对比度 MEGA (Typ.) 所支持的格式 VGA – WUXGA VGA – 1440P 输入图像信号 D-Sub, DP, DVI DVI-Dual Link, DP 输入同步信号 型号：Sep/Comp./SOG 等级：TTL级 - 最大像素时钟频率 186 MHz 270 MHz 动态显示 (水平/竖直) 518.4 (H) x 324.0 (V) 596.74 (H) x 335.66 (V) 供应电压 AC 110–240V，50–60 Hz 额定功耗 功耗： 64 W(Typ) / 42 W(Typ) [W/O USB] 待机电源(DPMS)：0.4 W(Typ) 待机电源(关)：0.4 W(Typ) 功耗： 69 W(Typ) / 53 W(Typ) [W/O USB] 待机电源(DPMS)：1.0 W(Typ) 待机电源(关)：1.0 W(Typ) 本机体积 (长 x 宽 x 高) 557.5 X 447.0 X 224.5 mm (带底座) 558.5 X 374.5 X 41.5 mm (不带底座) 642.5 X 442.0 X 224.5 mm (带底座) 642.5 X 390.0 X 42.0 mm (不带底座) 重量 5.8 Kg (带底座) 3.7 Kg (不带底座) 7.8 Kg (包装) 6.6 Kg (带底座) 4.5 Kg (不带底座) 9.6 Kg (包装) 环境因素 运作温度：10˚C ~ 50˚C (50˚F ~ 122˚F) 运作湿度:10% ~ 90% 存储温度：-20˚C ~ 45˚C (-4˚F ~ 113˚F) 存储湿度：5% ~ 95% 备注：设计和规格的变更恕不另行通知。 2.产品规格 2-2 2-2. 与老型号的规格比较 型号名称 [SA850] S27A850D / S24A850DW [EDISON] XL30 设计 屏幕尺寸 24” / 27” 30” 分辨率 S24A850DW: 1920 X 1080 S27A850D: 2560 X 1440 2560 X 1600 亮度 300 cd/m² 200 cd/cm² (产品规格) 400 cd/cm² (屏板规格) 对比度 1000:1 1000:1 色彩支持 16.7 M 16.7 M 视角 170 / 160 178 / 178 响应时间 2ms (W to B) 6ms (G to G) 接口 Analog, HDMI, USB Up, USB (2 x USB2.0, 2 x USB3.0), 以太网 仅数字(DVI-D:时钟链接) USB 3.0 是 - 无线 是 - 音频输出(立体声输出) 是 - 电源类型 外置适配器 内置适配器 功能 固定集线显示器 无线连接(UWB) USB 3.0支持以太网 支持自动无线检测 专业显示器 2.产品规格 2-3 2-3.新功能 2-3-1.ECO � ECO运动传感器 当它在指定的区域指定的时间内检测不到任何的动静时启动生态运动传感器可省电。 配置生态运动传感器 - 关：取消生态运动传感器功能。 - 5 分钟：如果 5 分钟内在指定的区域没有检测到运动，将会自动关闭显示器电源。 - 10 分钟：如果 10 分钟内在指定的区域没有检测到运动，将会自动关闭显示器电源。 - 20 分钟：如果 20 分钟内在指定的区域没有检测到运动，将会自动关闭显示器电源。 - 30 分钟：如果 30 分钟内在指定的区域没有检测到运动，将会自动关闭显示器电源。 - 1 小时：如果 1 小时内在指定的区域没有检测到运动，将会自动关闭显示器电源。 配置背光 - 关：关闭屏幕并启动 DPMS 模式。如果选择关闭，显示器需要几秒钟时间来检测运动并在关闭后开启。 - 变暗：使屏幕变暗而不是关闭屏幕。 � 生态光传感器 生态光感应器在显示器上优化您的观看条件，并根据周围环境的光线强度调整屏幕亮度并省电。 配置生态光传感器 - 关闭：取消生态光传感器功能。 - 开启：根据周围环境的光线强度自动调节亮度。 2.产品规格 2-4 配置灵敏度 - 高：这种高感光度模式可根据周围环境的光线强度的变化水平最大限度地提高屏幕亮度。 - 中：这中级灵敏度模式根据周围环境的光线强度的高低水平提供了一个屏幕之间的亮度变化差。 - 低：这种低感光度模式可根据周围环境的光线强度的变化水平最大限度地减小了屏幕亮度。 配置的亮度水平 - 较亮：增加屏幕亮度。 - 当前：保持当前的屏幕亮度。 - 较暗：降低屏幕亮度。 � 环保节能 环保节能功能可通过控制显示器面板所用的电流而降低功耗。选择三种生态节能模式（75％/50％/关）， 来控制显示器的功耗。这将节省您的电费并降低对环境的潜在危害。 配置环保节能 - 75％：调整显示器的功耗为默认等级的 75％。 - 50％：调整显示器的功耗为默认等级的 50％。 - 关闭：取消环保节电功能。 2-3-2.PBP（仅适用于 27”型号） PBP（画中画）功能可将屏幕分割开来显示的每个分割画面不同的输入源。 此功能仅可适用于 Windows7 系统。 如果 PBP 功能被启用 输入信号源 左侧屏幕 数字1或显示端口 右侧屏幕 数字2 - 左侧和右侧的屏幕将会按顺序显示。 - 按下来源。左边的屏幕输入源（数字 1 的显示端口）将被改变。输入源并不稳定，屏幕可能会闪烁。 - 左，右屏幕最佳分辨率为 1280×1440（宽 X 高）。 - 如要在全屏模式下显示左侧屏幕，按下 PBP。 - 仅有生态环保功能在自定义项中被启用。 2.产品规格 2-5 2-4. 附件 项目 项目名称 代码编号 备注 快捷用户指南 BN68-01118D 保修卡 BN68-01925R 用户手册 BN46-00082A 适配器 BN44-00399C (24”) BN44-00399D (27”) 电源线 3903-000643 D-Sub接线 (仅适用于24英寸型号) BN39-00244H DVI接线 BN39-00754B DP接线 BN39-01501A 三星电子维修中心 3.拆卸和重新组装 3-1 3.拆卸和重新组装 维修手册的这一章叙述本显示器的拆卸和重新组装步骤。 警告：本显示器包含静电敏感器件。处理这些部件时应小心。 3-1. 拆卸（适用于27”型号） 小心：1.为了便于重新安装，在水平面上放置显示器并进行拆卸。 2.在显示器下铺一块软布，以防屏幕划伤。 3.在开始进行拆卸前，取下电源线和信号线。 说明 图片 1.如图所示适配器的下端推压（不要从上 端推压）。 2.逆时针松开翼形锁扣，并提起底座。 3 拆卸和重新组装 3-2 说明 图片 3.松开如图标记处的 2 个螺钉，并拆卸底 座。（螺钉被固定在底座上并不能完全 的移动） 4.拆卸标记处的 2 个螺钉。 螺钉 5.拆卸如图所示前盖。 注意：在拆卸前盖时要小心不要损坏到 锁扣。 3.拆卸和重新组装 3-3 说明 图片 6.如图所示拆卸后盖。 7.拆卸标记处单一螺钉。 螺钉 8.拆卸标记处的 4 条接线。 3 拆卸和重新组装 3-4 说明 图片 9.拆卸标记处的 6 个螺钉，并卸下主板。 螺钉 10.松开标记处的 3 个螺钉。 螺钉 *重新组装步骤与拆卸步骤相反。 螺钉尺寸 代码编号 A (mm) B (mm) C (mm) Q’ty 6003-000115 6 5 3 X 2 6003-000282 6 8 3 X 10 3.拆卸和重新组装 3-5 3-2.拆卸（适用于24”型号） 小心：1.为了便于重新安装，在水平面上放置显示器并进行拆卸。 2.在显示器下铺一块软布，以防屏幕划伤。 3.在开始进行拆卸前，取下电源线和信号线。 说明 图片 1.如图所示适配器的下端推压（不要从 上端推压）。 2.逆时针松开翼形锁扣，并提起底座。 3 拆卸和重新组装 3-6 说明 图片 3.松开如图标记处的 2 个螺钉，并拆卸底 座。（螺钉被固定在底座上并不能完全 的移动） 4.拆卸标记处的 2 个螺钉。 螺钉 5.拆卸如图所示前盖。 注意：在拆卸前盖时要小心不要损坏到 锁扣。 3.拆卸和重新组装 3-7 说明 图片 6.如图所示拆卸后盖。 7.拆卸标记处的 3 条接线。 3 拆卸和重新组装 3-8 说明 图片 8.拆卸标记处的 4 个螺钉。 螺钉 9.松开标记处的 3 个螺钉。 螺钉 *重新组装步骤与拆卸步骤相反。 螺钉尺寸 代码编号 A (mm) B (mm) C (mm) Q’ty 6001-000799 6 5 3 X 2 6003-000282 6 8 3 X 7 4 故障排除 4-1 4 故障排除 4-1. 故障排除 1. 在进行维修前，按如下方式设置定制模式： S24A850DW S27A850D - 分辨率：1920×1200 - 水平频率：67.5 kHz - 竖直频率：60 Hz - 分辨率：2560×1440 - 水平频率：88.78kHz - 竖直频率：60 Hz 2. 如果没有图像出现，确保正确连接了电源线。 3. 检查以下电路： -如果屏幕黑屏：功能印刷电路板组件、主印刷电路板组件 - 如果 LED 背景灯不能亮起，尽管功能 LED 已开启：LED 驱动器，FPC LVDS 接线 -如果 W/R/G/B 测试图可持续显示，尽管背景灯已亮起：FPC LVDS 接线，主印刷电路板 4. 按下[菜单]并更改亮度和对比度为 0，接下来按住[ (回车，来源)]超过 5 秒，显示器将会自动返回到 工厂模式。 4 故障排除 4-2 4-2当显示器未开通电源时（适用于27”型号) Main PBA 征兆 -连接电源后打开电源按钮时，显示器前部的 LED 指示灯不运行。 主要检查点 -检查显示器后部屏的电源开关是否被开启。 -检查适配器和功能连接器是否连接正确。 诊断 注意 在维修主板前确保断开电源的连接。 否 每个电源集成板上是否正确的电源 输入？ 更换主板 检查 IC904、IC907、IC909、 IC804 和 IC805 周围的电路。 否 是 CN901 管脚 2 和 3 电压为 0V 时管 脚 1 所测电压是否为 DC14V？ 更换适配器并检查电源线。 检查功能组件的连接状况 是 4 故障排除 4-3 4-2-1电源未开通时的电路图 10UF 10V 11KOHM 0.01OHM * 0.01OHM * 1/10W 22NF 10UF 16V 10UF 25V 1/10W 10V 10V 10UF 10V 1/4W 0OHM 10V 10UF 10UF 10UF 10UF MM3374A18PRH 10UF 22OHM 100NF 100NF 50V * 10UF 22UH 10V MM3374A18PRH 10UF 10V 1/16W 25V 6.2 10V 10UF 30KOHM 25V 100NF 10UF 10UF 22UH 10UF 22OHM 10V 10KOHM 6.2 1/10W 100NF 2.2KOHM 10V 10UF 1/10W 1/10W 16V 100NF * 390KOHM 10V 10V 10V 25V 100NF 10V BD9329EFJ 390KOHM 1.2KOHM SMFZ6.2V BD9329EFJ 10V SMFZ6.2V 12KOHM 0OHM 1/4W 10V +1.8V_MAIN_M +1.8V_MAIN_S +1.26V_MAIN_M +14V_IN +14V_IN +1.8V_MAIN_M +3.3V_MAIN_M AGND +3.3V_MAIN_S +1.8V_DDR2 AGND +1.8V_DDR1 +1.8V_MAIN_S AGND AGND +5V_MAIN +1.26V_MAIN_S 0OHM 1/4W 50V 1NF 50V 1NF 50V 1NF 50V 1NF 50V 2.2NF 16V 100NF 16V 100NF 16V 100NF 16V 100NF 16V 100NF 16V 100NF R805 BD806 BD805 R968 R926 C924 C965 C964 C835 D801 D901 C831 C825 C826 C827 C944 C947 R955 C966 C828 R824 IC909 L905 R961 R959 C829 C968 C960 1.26V_MAIN R809 R807 C801 C802 IC802 C805 C806 1.8V_MAIN_M C808 C809 IC803 C811 C812 1.8V_MAIN_S C810 R802 R928 5V_MAIN C931 R947 L902 C979 IC904 C913 C903 C930 C803 R934 C920 C912 C918 C915 +3.3V_DPMS_ON +3.3V_DPMS_ON MGND1 8 7 6 5 4 3 2 1 5 4 3 2 1 5 4 3 2 1 MGND1 8 7 6 5 4 3 2 1 FB GND EN SS COMP SW VIN BST VOUT VIN NC1 VSS ON/OFF VOUT VIN NC1 VSS ON/OFF FB GND EN SS COMP SW VIN BST 4 故障排除 4-4 1OHM 10V 10V 0.01OHM * 0.01OHM * * 0.01OHM 1/10W 1OHM 10UF 1/10W 3KOHM 10UF 10UF 10UF 10UF 10UF 10V 10V 51KOHM 10V 10UF 10V 10UF 10UF 10V * 4.7UH 10V 10V AOZ1033AI 10KOHM 10V 10UF 10UF 10UF 10V 0.01OHM AP1084K33A LD1117AG-3.3V-A 10V * 10V 1/10W 10V 10UF 10UF 10UF 10V 1/4W 0OHM +3.3V_PIVOT +5V_MAIN AGND +3.3V_MAIN_M +3.3V_FUNCTION +3.3V_MAIN_S +5V_MAIN +5V_PANEL_IN AGND AGND AGND +5V_MAIN +3.3V_DP_VDD SMFZ6.2V 6.2 50V 100NF 50V 1NF 50V 1NF +14V_IN 1/10W 15KOHM 1/10W 50V 4.7NF 16V 100NF 16V 100NF 16V 100NF 16V 100NF 16V 100NF 16V 100NF 16V 100NF C838 C839 D802 C837 C836 BD804 BD803 BD801 BD802 R803 IC805 IC804 R817 L907 C956 IC907 C816 C821 C820 C817 C818 C819 3.3V_MAIN_S R804 R958 C804 C807 C945 C950 C916 C951 R938 R963 C953 C954 5V_PANEL_IN R819 C982 C983 IC913 C984 C985 3.3V_PIVOT C813 C814 C815 3.3V_MAIN_M +3.3V_DPMS_ON +3.3V_DPMS_ON 3 2 1 3 2 1 8 7 6 5 4 3 2 1 5 4 3 2 1 VIN VOUT ADJ GND OUT IN COMP FB LX LX EN AGND VIN PGND VOUT VIN NC1 VSS ON/OFF 4 故障排除 4-5 4-3. 当显示器黑屏时（DVI）（适用于27”型号) Main PBA 征兆 -当 DVI 接线被连接时，电源 LED 被开启且屏幕黑屏，或 W/R/G/B 图案间断式显示。 主要检查点 -检查 DVI 接线的连接状态。 -检查 LVDS 接线是否正确连接到面板上。 -检查主板的电源状态并检查其它输出板上是否也有相同的症状。 诊断 注意 在维修主板前确保断开电源的连接。 否 是 CN104 上管脚 1 至 4 上的电压是否为 DC5V？ 更换 LED 屏板。 检查+5V_屏板信号。 否 是 CN101 和 CN107 上的 R144、R162 和 R103、R119 上的输出信号是否正常？ 检查 IC402 电路。 检查接线的连接。 4 故障排除 4-6 4-3-1. 出现黑屏时的电路图（DVI） DVI(DUAL LINK)2 DVI(DUAL LINK)1 100NF 16V 100NF 16V 22OHM AGND +5V_MAIN +5V_MAIN AGND AGND AGND AGND AGND AGND AGND AGND AGND AGND AGND AGND AGND AGND AGND AGND AGND AGND AGND AGND AGND AGND 22OHM 22OHM 1KOHM RCLAMP0524P.TCT SDS7000 SDS7000 80 SDS7000 80 80 22OHM RCLAMP0524P.TCT 100OHM 22OHM 22OHM 22OHM 22OHM 22OHM 22OHM 22OHM 100OHM 1/10W 100OHM RCLAMP0524P.TCT 1/10W 22OHM 22OHM 22OHM 22OHM 22OHM 1/10W 100OHM 100OHM 100OHM 22OHM 360R01-142 22OHM 22OHM 22OHM 22OHM 22OHM 22OHM 22OHM 22OHM 22OHM 22OHM 1/10W 10KOHM RCLAMP0524P.TCT 10KOHM 22OHM RCLAMP0524P.TCT RCLAMP0524P.TCT 1KOHM RCLAMP0524P.TCT 80 AGND +5V_DDC_D 360R01-142 +5V_DDC_D 2SC2412K-Q AGND 1KOHM SDS7000 1KOHM 2SC2412K-Q RCLAMP0524P.TCT AGND AGND AGND +5V_DDC_VCC +5V_DDC_VCC C113 C112 CN107 R126 Q102 D117 R128 D118 D119 D115 D112 D121 D120 D116 R162 R161 R158 R157 R156 R155 R154 R153 R152 R150 R151 R149 R148 R147 R173 R146 R145 R144 R101 D105 R119 D104 D113 D114 R103 R104 R105 R106 R107 R108 R109 R110 D103 R111 R112 R113 R114 R115 R116 R120 R117 R118 D107 D101 D102 R102 Q101 CN101 DVI1_RX1+ DVI2_S_RX2+ DVI2_S_RX2- DVI2_HDCP_HPD DVI1_HDCP_HPD DVI1_S_RX0- DVI1_S_RX2- DVI1_S_RX1+ DVI1_CHK DVI2_S_RX0- DVI2_S_RX1+ DVI2_CHK DVI2_RX0+ DVI2_RX0- DVI2_RXC+ DVI1_RX0+ DVI1_RXC+ DVI2_RX1+ DVI2_RX1- DVI2_RXC- DVI1_DDC_SDA DVI1_DDC_SCL DVI1_S_RX2+ DVI1_S_RX0+ DVI1_S_RX1- DVI1_RX0- DVI1_RX1- DVI1_RX2- DVI1_RX2+ DVI2_S_RX1- DVI2_DDC_SDA DVI2_DDC_SCL DVI2_RX2+ DVI2_RX2- DVI2_S_RX0+ DVI1_RXC- MGND2 MGND1 9 8 7 6 5 4 3 24 23 22 21 20 2 19 18 17 16 15 14 13 12 11 10 1 9 8 7 6 5 4 3 2 10 1 9 8 7 6 5 4 3 2 10 1 9 8 7 6 5 4 3 2 10 1 9 8 7 6 5 4 3 2 10 1 9 8 7 6 5 4 3 2 10 1 9 8 7 6 5 4 3 2 10 1 9 8 7 6 5 4 3 2 10 1 9 8 7 6 5 4 3 2 10 1 MGND2 MGND1 9 8 7 6 5 4 3 24 23 22 21 20 2 19 18 17 16 15 14 13 12 11 10 1 OUT_LINES GND OUT_LINES IN_LINES GND IN_LINES IN_LINES IN_LINES OUT_LINES OUT_LINES OUT_LINES GND OUT_LINES IN_LINES GND IN_LINES IN_LINES IN_LINES OUT_LINES OUT_LINES OUT_LINES GND OUT_LINES IN_LINES GND IN_LINES IN_LINES IN_LINES OUT_LINES OUT_LINES OUT_LINES GND OUT_LINES IN_LINES GND IN_LINES IN_LINES IN_LINES OUT_LINES OUT_LINES OUT_LINES GND OUT_LINES IN_LINES GND IN_LINES IN_LINES IN_LINES OUT_LINES OUT_LINES OUT_LINES GND OUT_LINES IN_LINES GND IN_LINES IN_LINES IN_LINES OUT_LINES OUT_LINES OUT_LINES GND OUT_LINES IN_LINES GND IN_LINES IN_LINES IN_LINES OUT_LINES OUT_LINES E B C E B C OUT_LINES GND OUT_LINES IN_LINES GND IN_LINES IN_LINES IN_LINES OUT_LINES OUT_LINES AGND +5V_PANEL AGND 10KOHM 10V 10UF 10V 10UF 10V 10UF 10V 10UF LM123-010-TF13 CN104 C103 C104 C106 C105 R127 MGND2 MGND1 9 8 7 6 5 4 3 2 10 1 4 故障排除 4-7 4-3-2.屏幕无显示时的波形图（DVI） 4 故障排除 4-8 4-4. 当显示器黑屏时（DP）（适用于27”型号) Main PBA 征兆 -当 DP 接线被连接时，电源 LED 被开启且屏幕黑屏，或 W/R/G/B 图案间断式显示。 主要检查点 -检查 DP 接线的连接情况。 -检查 LVDS 接线是否正确连接到面板上。 -检查主板的电源状态并检查其它输出板上是否也有相同的症状。 诊断 注意 在维修主板前确保断开电源的连接。 否 否 是 是 检查 CN106 管脚 1 至 5 的输出 信号是否正常？ 检查 CN104 的管脚 1~4 上的电 压是否为 DC 5V？ 更换 LED 屏板。 检查 CN106 及接线的连接。 检查 +5V_板信号。 否 是 检查 R134 至 R141 上的 DP 输入信 号是否正常？ 检查输入。 检查接线的连接。 4 故障排除 4-9 4-4-1. 出现黑屏时的电路图（DP） AGND +5V_PANEL AGND 10KOHM 10V 10UF 10V 10UF 10V 10UF 10V 10UF LM123-010-TF13 CN104 C103 C104 C106 C105 R127 MGND2 MGND1 9 8 7 6 5 4 3 2 10 1 DP_INPUT 100NF 16V 100NF 16V RCLAMP0524P.TCT +3.3V_DP_VDD AGND +3.3V_DP_VDD AGND AGND AGND AGND AGND AGND AGND AGND AGND AGND AGND 5.6 5.6 10OHM 100KOHM 1/10W 10OHM 1/10W 10OHM 1/10W 1/10W 1/10W 1/10W 1/10W 1/10W 1/10W 1/10W 10OHM 10OHM 10OHM 10OHM 10OHM 10OHM 1MOHM 10OHM 1/10W 10OHM RCLAMP0524P.TCT RCLAMP0524P.TCT 1MOHM 47272-0001 UDZ5V6B UDZ5V6B R122 R141 R140 R139 R138 R137 R136 R135 R134 D106 CN106 D110 D111 R121 R123 R124 R126D C102 R125 C101 D109 D108 DP_AUXN DP_AUXP DP_HPD DP_SDM DP_RX1P DP_RX1N DP_RX3N DP_RX2N DP_RX2P DP_RX0P DP_RX0N DP_RX3P MGND4 MGND3 MGND2 MGND1 9 8 7 6 5 4 3 20 2 19 18 17 16 15 14 13 12 11 10 1 9 8 7 6 5 4 3 2 10 1 9 8 7 6 5 4 3 2 10 1 9 8 7 6 5 4 3 2 10 1 OUT_LINES GND OUT_LINES IN_LINES GND IN_LINES IN_LINES IN_LINES OUT_LINES OUT_LINES OUT_LINES GND OUT_LINES IN_LINES GND IN_LINES IN_LINES IN_LINES OUT_LINES OUT_LINES OUT_LINES GND OUT_LINES IN_LINES GND IN_LINES IN_LINES IN_LINES OUT_LINES OUT_LINES 4 故障排除 4-10 4-4-2.屏幕无显示时的波形图（DP） 4 故障排除 4-11 4-5．当显示器未开通电源时（适用于24”型号) Main PBA 征兆 -连接电源后打开电源按钮时，显示器前部的 LED 指示灯不运行。 主要检查点 -检查显示器后部屏的电源开关是否被开启。 -检查适配器和功能连接器是否连接正确。 诊断 注意 在维修主板前确保断开电源的连接。 否 是 每个电源集成板上是否有正确的 电源输入？ 更换主板 检查 IC301、IC302 和 IC303 周围的电路。 否 是 CN301 管脚 2 和 3 电压为 0V 时管 脚 1 所测电压是否为 DC14V？ 更换适配器并检查电源线。 检查功能组件的连接状况 4 故障排除 4-12 4-5-1电源未开通时的电路图 POWER GCD01-0075 +14V_IN 50V AGND AGND AGND 50V 1NF 100NF C344 C347 14V_IN CN301 MGND2 MGND1 4 3 2 1 +14V_IN * 22OHM 10V 10UF 10UF +5V_MAIN 16V 0.01OHM * 16V 10V 8.2KOHM 10V 100NF 100NF 50V 10UF 16V 10V 10UF 100NF 2.2NF BD9329EFJ 6.2 R451003 50V 11KOHM 1/10W 100NF 10UF 10V 10V 10UF 1.8KOHM 22UH 560KOHM 1NF 50V 50V 47NF AGND SMFZ6.2V D301 BD302 C349 C343 R314 F301 C339 C323 C324 L301 IC303 R304 C322 C316 C325 R307 5V_MAIN C342 R308 C340 R309 C326 C321 C304 MGND1 8 7 6 5 4 3 2 1 FB GND EN SS COMP SW VIN BST SCALER POWER 16V 16V 10UF 10UF 10UF 16V 10UF 16V 10UF 16V 100NF 16V 100NF +3.3V_MAIN S-1172B12-U5T1G AGND 1OHM 1203-006167 +3.3V_MAIN 1OHM 1/10W AGND 100NF 16V 1/10W +5V_MAIN AP1117E33GZ-13-89 +1.2V_SCALER 16V 10UF 16V 10UF 16V 10UF 16V 10UF 10UF 16V 16V 16V 100NF C348 C306 C320 C315 C318 IC302 C302 C313 C301 C303 C305 IC301 C312 C314 R301 C317 R305 C319 1.2V_SCALER 3.3V_MAIN 5 4 3 2 1 MGND1 3 2 1 VOUT VIN NC1 VSS ON/OFF OUT GND OUT IN 4 故障排除 4-13 4-6. 当显示器黑屏时（D-Sub）（适用于24”型号) Main PBA 征兆 -当 DVI 接线被连接时，电源 LED 被开启且屏幕黑屏，或 W/R/G/B 图案间断式显示。 主要检查点 -检查 DVI 接线的连接状态。 -检查 LVDS 接线是否正确连接到面板上。 -检查主板的电源状态并检查其它输出板上是否也有相同的症状。 诊断 注意 在维修主板前确保断开电源的连接。 否 是 CN104 上管脚 1~4 上的电压是 否为 DC5V？ 更换 LED 屏板。 检查+5V_屏板信号。 否 是 CN101 上的 R107~R112、R156 、R157 和 R130 上的输出信号是否正常？ 检查 IC201 电路。 检查接线的连接。 4 故障排除 4-14 4-6-1. 出现黑屏时的电路图（D-Sub） VGA_INPUT 3701-001724 +5V_DDC_A AGND 224-15601639104-T 1MOHM +5V_DDC_VCC AGND 50V 4.7NF 50V 4.7NF 50V 4.7NF 22NF 50V 4.7NF 50V 4.7NF 50V 50V 4.7NF 100OHM 100OHM 100OHM 1KOHM 100OHM 100OHM 100OHM 100OHM 100OHM 1/10W 100OHM 1/10W 10KOHM 50V 22PF AGND 100NF 16V AGND 22PF 50V AGND 50V 5PF 47OHM 47OHM 75OHM 75OHM 75OHM * 40000OHM * 40000OHM MMBD4148SE 100NF 16V MMBD4148SE 16V 100NF MMBD4148SE 16V 100NF 2.2KOHM AGND AGND QZX363C6V8 6.8 2.2KOHM 6.2 6.2 AGND 0.55OHM * 0.55OHM * * 0.55OHM BD106 BD105 BD104 C118 R178D R114D C117 R113 C116 BD102 BD101 CN101 R157 R156 R130 ZD102 ZD101 ZD106 R101 C101 D101 R106 R105 C104 D102 C105 D103 C106 R112 R111 R110 R109 R104 R108 R107 R103 R102 C107 R133 C112 C113 C111 C110 C109 C108 DDC_VGA_SDA RIN+ BIN- SOG VSYNC HSYNC CHK_DSUB RIN- GIN- GIN+ BIN+ DDC_VGA_SCL MGND2 MGND1 9 8 7 6 5 4 3 2 15 14 13 12 11 10 1 6 5 4 3 2 1 LVDS OUT 100NF 16V 10UF 16V AGND 10UF 16V 16V 10UF 10UF 16V 10UF 16V 10KOHM 0.01OHM 0OHM +5V_PANEL * 1/10W FZC8-030-TF13 3708-001150 AGND C119 R116 BD103 TP101 CN104 TP122 TP121 TP120 TP119 TP118 TP117 TP116 TP115 TP114 TP113 TP112 TP111 TP110 TP109 TP108 TP107 TP106 TP105 TP104 TP103 5V_PANEL R400 C404 C403 C402 C401 C400 LVA0P LVACKM LVACKP LVA3M LVA3P LVA0M LVA1P LVA2M LVA2P LVB2P LVB1P LVA1M LVB3M LVBCKP LVBCKM LVB2M LVB1M LVB0P LVB3P LVB0M MGND2 MGND1 9 8 7 6 5 4 30 3 29 28 27 26 25 24 23 22 21 20 2 19 18 17 16 15 14 13 12 11 10 1 4-15 4. Troubleshooting - LOW : AUDIO X ADC_VDD RTD2486RD-GR REMOVED - HIGH : AUDIO O LS_ADC_VDD AUDIO OPTION CONTROL TMDS_VDD +3.3V_AVDD_DVI 1UF 1UF 1UF +1.2V_AVDD_ADC 0OHM AGND 1KOHM 10KOHM 16V 6.2KOHM +3.3V_VDDP 0.01OHM * 100NF 10KOHM 16V 1KOHM 16V 16V AGND 1205-004123 AGND AGND 16V 10UF +3.3V_MAIN +3.3V_AVDD_DVI TP230 R250 R249X R249A C231 C207 C205 IC201 R299 R243 C208 BD202 R231 AUDIO_POWER DP_CABLE_DET DDC_CTRL DVI_RXC- PCIN_DET HSYNC BIN- LANE3P LANE0P LANE0N LANE1P LANE1N LANE2P LANE2N LANE3N DVI_RX2+ DVI_RX2- VSYNC DVI_RX0- DVI_RX0+ DVI_RX1- DVI_RX1+ DVI_RXC+ RIN+ RIN- SOG GIN+ GIN- BIN+ MGND1 9 8 7 62 61 60 6 59 58 57 56 55 54 53 52 51 50 5 49 48 47 46 45 44 43 42 41 40 4 39 38 37 36 35 34 33 32 31 30 3 29 28 27 26 25 24 23 22 21 20 2 19 18 17 16 15 14 13 128 127 126 125 124 123 122 121 120 12 119 118 117 116 115 114 113 112 111 110 11 109 108 107 106 105 10 1 DDCSDA3 DDCSDA2 DDCSCL2 RESETB GPIO/PWM1 XO XI VCCK GPO/PWM5 CEB SO SI SPI_SCLK PWM4/GPIO GPIO GPIO GPIO GPIO GPIO GPIO PGND PVCC GPIO/PWM1/PWM5 PGND VCLK/GPIO V8_0/GPIO ADC_GND V8_1/GPIO V8_2/GPIO V8_3/GPIO V8_4/GPIO V8_5/GPIO V8_6/GPIO V8_7/GPIO R0+ R0- SOG0 G0+ G0- B0+ DDCSCL3 ADC_VDD AHS0 AVS0 TMDS_VDD RXCN_1 RXCP_1 RX0N_1 RX0P_1 RX1N_1 RX1P_1 RX2N_1 RX2P_1 TMDS_GND RXCN_0 RXCP_0 RX0N_0 RX0P_0 RX1N_0 RX1P_0 RX2N_0 RX2P_0 TMDS_REXT VCCK DDCSDA1 DDCSCL1 IICSDA/GPIO IICSCL/GPIO GPIO_USB_PWM1/PWM5 GPIO A-ADC3/GPIO A-ADC2/GPIO A-ADC0/GPIO LS_ADC_VDD GPIO GPIO GPIO GPIO GPIO IICSDA/GPIO IICSCL/GPIO GPIO/PWM1/DVS GPIO/PWM0/DCLK GPIO TMDS_VDD B0- A-ADC1/GPIO 4 故障排除 4-16 4-6-2.屏幕无显示时的波形图（D-Sub） 4 故障排除 4-17 4-7. 当显示器黑屏时（DVI）（适用于24”型号) Main PBA 征兆 -当 DP 接线被连接时，电源 LED 被开启且屏幕黑屏，或 W/R/G/B 图案间断式显示。 主要检查点 -检查 DP 接线的连接情况。 -检查 LVDS 接线是否正确连接到面板上。 -检查主板的电源状态并检查其它输出板上是否也有相同的症状。 诊断 注意 在维修主板前确保断开电源的连接。 否 是 检查 CN104 的管脚 1~4 上的电 压是否为 DC 5V？ 更换 LED 屏板。 检查 +5V_板信号。 否 是 检查 CN102 上 R134、R136 和 R146~R155 上的 DVI 输入信号是 否正常？ 检查输入和 IC201 上的电路。 检查接线的连接。 4 故障排除 4-18 4-7-1. 出现黑屏时的电路图（DVI） DVI_INPUT 10KOHM 1/10W 47OHM 1/10W 47OHM +5V_DDC_D 1/16W AGND AGND 10OHM 10OHM 1/10W 10OHM 1/10W 1/10W 10OHM 1/10W 10OHM 1/10W 1/10W 10OHM 1/10W 10OHM 1/10W AOZ8804DI 1/10W QZX363C6V8 6.8 AGND 3701-001173 1/10W G12A2121 100OHM AOZ8804DI 100OHM 6.2 1KOHM AGND AGND AGND AGND 10OHM +5V_DDC_VCC D106 R155 R154 ZD130 D112 D110 CN102 R134 R135 R136 R137 R153 R152 R150 R151 R148 R149 R147 R146 DDC_DVI_SDA DDC_DVI_SCL DVI_RX2+ DVI_RX2- HDCP_HOTPLUG DVI_RX1+ DVI_RXC- DVI_RX0+ CHK_DVI DVI_RX1- DVI_RXC+ DVI_RX0- 6 5 4 3 2 1 9 8 7 6 5 4 3 2 10 1 9 8 7 6 5 4 3 2 10 1 MGND2 MGND1 9 8 7 6 5 4 3 24 23 22 21 20 2 19 18 17 16 15 14 13 12 11 10 1 OUT_LINES GND OUT_LINES IN_LINES GND IN_LINES IN_LINES IN_LINES OUT_LINES OUT_LINES OUT_LINES GND OUT_LINES IN_LINES GND IN_LINES IN_LINES IN_LINES OUT_LINES OUT_LINES LVDS OUT 100NF 16V 10UF 16V AGND 10UF 16V 16V 10UF 10UF 16V 10UF 16V 10KOHM 0.01OHM 0OHM +5V_PANEL * 1/10W FZC8-030-TF13 3708-001150 AGND C119 R116 BD103 TP101 CN104 TP122 TP121 TP120 TP119 TP118 TP117 TP116 TP115 TP114 TP113 TP112 TP111 TP110 TP109 TP108 TP107 TP106 TP105 TP104 TP103 5V_PANEL R400 C404 C403 C402 C401 C400 LVA0P LVACKM LVACKP LVA3M LVA3P LVA0M LVA1P LVA2M LVA2P LVB2P LVB1P LVA1M LVB3M LVBCKP LVBCKM LVB2M LVB1M LVB0P LVB3P LVB0M MGND2 MGND1 9 8 7 6 5 4 30 3 29 28 27 26 25 24 23 22 21 20 2 19 18 17 16 15 14 13 12 11 10 1 4-19 4. Troubleshooting - LOW : AUDIO X ADC_VDD RTD2486RD-GR REMOVED - HIGH : AUDIO O LS_ADC_VDD AUDIO OPTION CONTROL TMDS_VDD +3.3V_AVDD_DVI 1UF 1UF 1UF +1.2V_AVDD_ADC 0OHM AGND 1KOHM 10KOHM 16V 6.2KOHM +3.3V_VDDP 0.01OHM * 100NF 10KOHM 16V 1KOHM 16V 16V AGND 1205-004123 AGND AGND 16V 10UF +3.3V_MAIN +3.3V_AVDD_DVI TP230 R250 R249X R249A C231 C207 C205 IC201 R299 R243 C208 BD202 R231 AUDIO_POWER DP_CABLE_DET DDC_CTRL DVI_RXC- PCIN_DET HSYNC BIN- LANE3P LANE0P LANE0N LANE1P LANE1N LANE2P LANE2N LANE3N DVI_RX2+ DVI_RX2- VSYNC DVI_RX0- DVI_RX0+ DVI_RX1- DVI_RX1+ DVI_RXC+ RIN+ RIN- SOG GIN+ GIN- BIN+ MGND1 9 8 7 62 61 60 6 59 58 57 56 55 54 53 52 51 50 5 49 48 47 46 45 44 43 42 41 40 4 39 38 37 36 35 34 33 32 31 30 3 29 28 27 26 25 24 23 22 21 20 2 19 18 17 16 15 14 13 128 127 126 125 124 123 122 121 120 12 119 118 117 116 115 114 113 112 111 110 11 109 108 107 106 105 10 1 DDCSDA3 DDCSDA2 DDCSCL2 RESETB GPIO/PWM1 XO XI VCCK GPO/PWM5 CEB SO SI SPI_SCLK PWM4/GPIO GPIO GPIO GPIO GPIO GPIO GPIO PGND PVCC GPIO/PWM1/PWM5 PGND VCLK/GPIO V8_0/GPIO ADC_GND V8_1/GPIO V8_2/GPIO V8_3/GPIO V8_4/GPIO V8_5/GPIO V8_6/GPIO V8_7/GPIO R0+ R0- SOG0 G0+ G0- B0+ DDCSCL3 ADC_VDD AHS0 AVS0 TMDS_VDD RXCN_1 RXCP_1 RX0N_1 RX0P_1 RX1N_1 RX1P_1 RX2N_1 RX2P_1 TMDS_GND RXCN_0 RXCP_0 RX0N_0 RX0P_0 RX1N_0 RX1P_0 RX2N_0 RX2P_0 TMDS_REXT VCCK DDCSDA1 DDCSCL1 IICSDA/GPIO IICSCL/GPIO GPIO_USB_PWM1/PWM5 GPIO A-ADC3/GPIO A-ADC2/GPIO A-ADC0/GPIO LS_ADC_VDD GPIO GPIO GPIO GPIO GPIO IICSDA/GPIO IICSCL/GPIO GPIO/PWM1/DVS GPIO/PWM0/DCLK GPIO TMDS_VDD B0- A-ADC1/GPIO 4 故障排除 4-20 4-7-2.屏幕无显示时的波形图（DVI） 4 故障排除 4-21 4-8. 当显示器黑屏时（DP）（适用于24”型号) Main PBA 征兆 -当 DP 接线被连接时，电源 LED 被开启且屏幕黑屏，或 W/R/G/B 图案间断式显示。 主要检查点 -检查 DP 接线的连接情况。 -检查 LVDS 接线是否正确连接到面板上。 -检查主板的电源状态并检查其它输出板上是否也有相同的症状。 诊断 注意 在维修主板前确保断开电源的连接。 否 是 检查 CN104 的管脚 1~4 上的电压 是否为 DC 5V？ 更换 LED 屏板。 检查 +5V_板信号。 否 是 检查 CN103 上 D107 和 D108 上的 DP 输入信号是否正常？ 检查输入和 IC201 上的电路。 检查接线的连接。 4 故障排除 4-22 4-8-1. 出现黑屏时的电路图（DP） DP_INPUT 3701-001670 47272-0001 AGND AOZ8804DI AGND AGND AGND 16V 10UF 100NF 16V +3.3V_DP_VDD AGND +3.3V_DP_VDD AGND 5.6 1MOHM AGND 1MOHM 100KOHM AGND 100KOHM AOZ8804DI UDZ5V6B UDZ5V6B 5.6 AGND AGND AGND AGND AOZ8804DI R115 C115 C114 CN103 ZD185 D122 D108 D107 R167 R166 R164 ZD184 LANE3N LANE3P DP_CABLE_DET AUX_CHP LANE0P LANE1P AUX_CHN LANE0N LANE2N LANE1N LANE2P DP_HOTPLUG MGND4 MGND3 MGND2 MGND1 9 8 7 6 5 4 3 20 2 19 18 17 16 15 14 13 12 11 10 1 9 8 7 6 5 4 3 2 10 1 9 8 7 6 5 4 3 2 10 1 9 8 7 6 5 4 3 2 10 1 OUT_LINES GND OUT_LINES IN_LINES GND IN_LINES IN_LINES IN_LINES OUT_LINES OUT_LINES OUT_LINES GND OUT_LINES IN_LINES GND IN_LINES IN_LINES IN_LINES OUT_LINES OUT_LINES OUT_LINES GND OUT_LINES IN_LINES GND IN_LINES IN_LINES IN_LINES OUT_LINES OUT_LINES LVDS OUT 100NF 16V 10UF 16V AGND 10UF 16V 16V 10UF 10UF 16V 10UF 16V 10KOHM 0.01OHM 0OHM +5V_PANEL * 1/10W FZC8-030-TF13 3708-001150 AGND C119 R116 BD103 TP101 CN104 TP122 TP121 TP120 TP119 TP118 TP117 TP116 TP115 TP114 TP113 TP112 TP111 TP110 TP109 TP108 TP107 TP106 TP105 TP104 TP103 5V_PANEL R400 C404 C403 C402 C401 C400 LVA0P LVACKM LVACKP LVA3M LVA3P LVA0M LVA1P LVA2M LVA2P LVB2P LVB1P LVA1M LVB3M LVBCKP LVBCKM LVB2M LVB1M LVB0P LVB3P LVB0M MGND2 MGND1 9 8 7 6 5 4 30 3 29 28 27 26 25 24 23 22 21 20 2 19 18 17 16 15 14 13 12 11 10 1 4 故障排除 4-23 - LOW : AUDIO X ADC_VDD RTD2486RD-GR REMOVED - HIGH : AUDIO O LS_ADC_VDD AUDIO OPTION CONTROL TMDS_VDD +3.3V_AVDD_DVI 1UF 1UF 1UF +1.2V_AVDD_ADC 0OHM AGND 1KOHM 10KOHM 16V 6.2KOHM +3.3V_VDDP 0.01OHM * 100NF 10KOHM 16V 1KOHM 16V 16V AGND 1205-004123 AGND AGND 16V 10UF +3.3V_MAIN +3.3V_AVDD_DVI TP230 R250 R249X R249A C231 C207 C205 IC201 R299 R243 C208 BD202 R231 AUDIO_POWER DP_CABLE_DET DDC_CTRL DVI_RXC- PCIN_DET HSYNC BIN- LANE3P LANE0P LANE0N LANE1P LANE1N LANE2P LANE2N LANE3N DVI_RX2+ DVI_RX2- VSYNC DVI_RX0- DVI_RX0+ DVI_RX1- DVI_RX1+ DVI_RXC+ RIN+ RIN- SOG GIN+ GIN- BIN+ MGND1 9 8 7 62 61 60 6 59 58 57 56 55 54 53 52 51 50 5 49 48 47 46 45 44 43 42 41 40 4 39 38 37 36 35 34 33 32 31 30 3 29 28 27 26 25 24 23 22 21 20 2 19 18 17 16 15 14 13 128 127 126 125 124 123 122 121 120 12 119 118 117 116 115 114 113 112 111 110 11 109 108 107 106 105 10 1 DDCSDA3 DDCSDA2 DDCSCL2 RESETB GPIO/PWM1 XO XI VCCK GPO/PWM5 CEB SO SI SPI_SCLK PWM4/GPIO GPIO GPIO GPIO GPIO GPIO GPIO PGND PVCC GPIO/PWM1/PWM5 PGND VCLK/GPIO V8_0/GPIO ADC_GND V8_1/GPIO V8_2/GPIO V8_3/GPIO V8_4/GPIO V8_5/GPIO V8_6/GPIO V8_7/GPIO R0+ R0- SOG0 G0+ G0- B0+ DDCSCL3 ADC_VDD AHS0 AVS0 TMDS_VDD RXCN_1 RXCP_1 RX0N_1 RX0P_1 RX1N_1 RX1P_1 RX2N_1 RX2P_1 TMDS_GND RXCN_0 RXCP_0 RX0N_0 RX0P_0 RX1N_0 RX1P_0 RX2N_0 RX2P_0 TMDS_REXT VCCK DDCSDA1 DDCSCL1 IICSDA/GPIO IICSCL/GPIO GPIO_USB_PWM1/PWM5 GPIO A-ADC3/GPIO A-ADC2/GPIO A-ADC0/GPIO LS_ADC_VDD GPIO GPIO GPIO GPIO GPIO IICSDA/GPIO IICSCL/GPIO GPIO/PWM1/DVS GPIO/PWM0/DCLK GPIO TMDS_VDD B0- A-ADC1/GPIO 4 故障排除 4-24 4-8-2.屏幕无显示时的波形图（DP） 4 故障排除 4-25 4-9 故障示例及校正措施 故障图片 征兆和校正措施 征兆：尽管显示器已与电源连接，无输入来源屏幕黑屏。 原因：由于LVDS接线的连接松动。 校正措施：更换或重新正确连接LVDS接线。 征兆：在连接DVD时，屏幕有噪音发出。 原因：HDCP键不能被插入。 校正措施：启用HDCP键。 征兆：生态运动感应器在导航模式下不能运作。 原因和校正措施：生态运动感应器在导航模式下被取消。 征兆：PBP不能运作。 原因和校正措施：PBP功能仅在Windows7系统中可用。 征兆：当PBP启用时屏幕闪烁。 原因：如果输入源不稳定时屏幕闪烁。 校正措施：检查输入源。 4 故障排除 4-26 4-10. 调节 4-10-1．变更维修菜单的设置 � 维修菜单设置时的注意事项 1）检查维修调节的设备是否操作正常。 2）为了安全在足够大的空间处拆卸显示器。 3）在拆卸前准备一块软垫。 � 进入维修模式 进入模式： 菜单 亮度 0 对比度 0 按住回车键 5 秒 退出模式： 关闭电源 开启电源 � 更换主印刷电路板后的主要检查列表 1.检查 PC 的屏幕色彩设置。 2.输入 DDC 数据（模拟和数字两种）。 3.检查此型号是否有合适的 MCU 代码输入。 4.进入维修模式并复位系统。接下来，关闭显示器。 4 故障排除 4-27 4-10-2.维修功能 ■检查代码版本 1. 进入维修模式并检查 MCU 代码版本和检验和。 2. 进入维修模式 - 调节亮度和对比度值为 0。 - 按住回车按钮大约 5 秒。 - 维修功能屏幕将会被显示。 - 如要关闭维修功能，关闭电源。 3. 安全模式 - 当输入信号比产品所支持的频率信号要高时，安全模式会给用户一些时间（1 分钟）更改显卡的设 置为建议采用的模式设置。 [S27A850D] 板面信息 选择自动选项 选择像素切换选项 国家 选择热插拔 定标器销售商 Micom 版本 Micom 检验和 [S24A850DW] 板面信息 选择自动选项 选择像素切换选项 国家 选择热插拔 定标器销售商 Micom 版本 Micom 检验和 维修功能菜单包括 103（宽度）X 82（高度）格栅,并显示屏板信息、软件版本和 Micom 检验和。 4 故障排除 4-28 ■ 维修模式（浏览） 1.按下▼按钮可移动到其它选项。 2.按下▲号按钮，更改设置到开或关。 4 故障排除 4-29 ■ 在更换面板时 更换面板后，移动[屏板]并按住菜单按钮大约 5 秒。 每当菜单按钮被按下时，板面 Ch.No（信道编号）将会增加 1，继续按住按钮直到时间和周期信息都更改 到 0。 当菜单按钮被按下时，这个数字增加 1 4 故障排除 4-30 4-10-3.输入 WIN DDC 数据 � 安装 WIN DDC 并检查/变更版本 1. 通过K-Zone集成搜索功能搜索MTI-2510，并下载[WINDDCU_APPV3-80_SYSV1-16.ZIP]文件。 2. 点击[安装]文件。 3.点击[确认]。 4.安装文件将会被执行。 4 故障排除 4-31 5.点击[确认]可完成安装进程。 6.使用 USB 接线连接 MTI-2510 到显示器，点击 winDDCU 图标启动程序。 7.点击系统升级栏并检查当前的系统文件版本。 （当前最新的版本是：1.16） 4 故障排除 4-32 8.如果 winDDCU 为旧版本。 进入到系统升级栏并点击载入系统文件。 9.在已打开的窗口显示中，选择 C:\winDDCU 文件夹。 4 故障排除 4-33 10.选择 C:\winDDCU\SystemFile 文件夹。 11.打开C:\winDDCU\SystemFile\V1-16文件夹并选择DDCManSys.hex文件。 12. 当显示载入文件→ [确认]时，点击启动系统升级。 4 故障排除 4-34 13.当“系统升级→ [确认]”和“系统文件升级完成”被显示时，点击确认。 14.系统升级后，确保关闭 winDDCU 并再次运行。 4 故障排除 4-35 � 输入DDC数据(适用于27”型号) WinDDCU 弹出菜单 弹出菜单 功能 EDID 记录器 运行记录器并通过计算机在显示器上验证 EDID 数据（*.ddc）文件。 本菜单主要被用于输入 EDID 数据文件（*.ddc）的详细信息。 EDID 多功能记录器 同时输入多位 EDID 数据（达 6 位）（*.ddc）文件的详细信息。 WinISP 执行 MICOM 升级。 EEPROM 记录器 执行 EEPROM 升级。 IR 发射器 在计算机上新建所有 IR 数据并使用 MTI-2510 设备将数据传输至显示器。 系统升级 使用系统 Hex 文件升级或降级系统版本。 EDID 记录器菜单 载入*.ddc 文件 开始记录 开始验证 � EDID 记录器模式 - 工厂写入模式：写入和验证 EDID 数据。（这是最常用的模式。） - 质量读取模式：只能读取 EDID 数据。 - 管理编辑模式：执行所有的功能（写入，读取，修改数据等）。 - 条码写入模式：阅读的条形码的序列号并直接执行写入过程。 选择输入端口 如要变更模式，按下 Ctrl+Q 4 故障排除 4-36 选择一个输入端口和模式 不要忘记检查这些位置！！ 执行 EDID 记录器 1.执行[载入文件]，并选择一个 ddc 文件输入详细信息。 2.检查载入进程→显示确认，点击[记录器]开始写入。 4 故障排除 4-37 3.写入完成。事实上，EDID 的写入进程在此阶段才被完成。 4.点击验证。由于检验包含在写入过程中，此选项可不强制选定。 4 故障排除 4-38 DDC 数据备份 1. 在 EDID 编辑栏中选择[读取]。 2. 输入文件名称并保持备份数据。 3. DDC 数据备份完成。 � DDC 数据的备份要求有如下情况。 -DDC 文件不存在于 K 区。 -当很多相同型号被使用时，你应当检查 DDC 文件是否发生缺陷。 4 故障排除 4-39 运行 EDID 多功能记录器（适用于 DVI 输入信号） 1. 对于 DVI：点击[载入]，并选择模拟 DVI ddc 文件。 DDC File Names S27A850D DVI1: SMS27A850D1.ddc DVI2: SMS27A850D1-1.ddc 4 故障排除 4-40 2.检查载入进程→显示确认，点击[记录器和验证]。 3.EDID 多功能记录器进程完成。 4 故障排除 4-41 选择输入端口 如要变更模式，按下 Ctrl+Q � 输入DDC数据(适用于24”型号) WinDDCU 弹出菜单 弹出菜单 功能 EDID 记录器 运行记录器并通过计算机在显示器上验证 EDID 数据（*.ddc）文件。 本菜单主要被用于输入 EDID 数据文件（*.ddc）的详细信息。 EDID 多功能记录器 同时输入多位 EDID 数据（达 6 位）（*.ddc）文件的详细信息。 WinISP 执行 MICOM 升级。 EEPROM 记录器 执行 EEPROM 升级。 IR 发射器 在计算机上新建所有 IR 数据并使用 MTI-2510 设备将数据传输至显示器。 系统升级 使用系统 Hex 文件升级或降级系统版本。 EDID 记录器菜单 载入*.ddc 文件 开始记录 开始验证 � EDID 记录器模式 - 工厂写入模式：写入和验证 EDID 数据。（这是最常用的模式。） - 质量读取模式：只能读取 EDID 数据。 - 管理编辑模式：执行所有的功能（写入，读取，修改数据等）。 - 条码写入模式：阅读的条形码的序列号并直接执行写入过程。 4 故障排除 4-42 选择一个输入端口和模式 不要忘记检查这些位置！！ 执行 EDID 记录器 1.执行[载入文件]，并选择一个 ddc 文件输入详细信息。 2.检查载入进程→显示确认，点击[记录器]开始写入。 4 故障排除 4-43 3.写入完成。事实上，EDID 的写入进程在此阶段才被完成。 4.点击验证。由于检验包含在写入过程中，此选项可不强制选定。 4 故障排除 4-44 DDC 数据备份 1. 在 EDID 编辑栏中选择[读取]。 2. 输入文件名称并保持备份数据。 3. DDC 数据备份完成。 � DDC 数据的备份要求有如下情况。 -DDC 文件不存在于 K 区。 -当很多相同型号被使用时，你应当检查 DDC 文件是否发生缺陷。 4 故障排除 4-45 运行 EDID 多功能记录器（适用于 DVI 输入信号） 1.对于模拟：点击[载入]并选择模拟 ddc 文件。 对于 DVI：点击[载入]并选择一个 DVI ddc 文件。 4 故障排除 4-46 2.检查载入进程→显示确认，点击[记录器和验证]。 3.如果显示“写入->确认”和“检验->确认”，EDID多功能写入进程完成。 4 故障排除 4-47 � 输入Micom数据（适用于27”型号） WinISP菜单 1. 在厂商中选择Micom厂商。 2. 指定设备类型。 3. 选择输入端口。 4. 选择外存储器的存储容量。 4 故障排除 4-48 输入 WinISP 数据 1.如下图所示仔细检查标记处的设置。 2.点击载入文件并选择文件输入 Micom 数据。 4 故障排除 4-49 3.点击自动程序。 4.输入 WinISP 数据。 4 故障排除 4-50 5.检查验证。 6.将会显示[验证→确认]。 4 故障排除 4-51 � 输入Micom数据（适用于24”型号） WinISP菜单 在厂商中选择 Micom 厂商。 指定设备类型。 选择外存储器的存储容量。 选择输入端口。 4 故障排除 4-52 输入 WinISP 数据 1.如下图所示仔细检查标记处的设置。 2.点击载入文件并选择文件输入 Micom 数据。 4 故障排除 4-53 3.点击程序。 4.如果显示“清除->确认”和“程序->确认”输入WinISP数据。 4 故障排除 4-54 5.检查验证。 6.将会显示[验证→确认]。 4 故障排除 4-55 清除信息 1. 如果 USB 接线松动或与 MTI-2510 断开，则会出现如下信息。 2. 如果适配器或 DVI 接线与主板断开，则会出现如下信息。 4 故障排除 4-56 � 重新设置 MTI-2510 开关投入程序 1. 使用 USB 接线连接 MTI-2510 与本产品，并按下开关 2。 2. 按下开关 2，并轻轻按下开关 1 并松开。接下来，松开开关 2。 当输入 DDC 数据时，检查列表发生如下错误。 1.重新设置 MTI-2510 后检查系统版本是否被升级。 -重新设置 MTI-2510 自动变更 winDDCU 程序为工厂版本 1.01。 2.检查 DDC 输入端口（Analog，DVI，HDMI）。 3.检查 DDC 输入文件（Analog，DVI，HDMI）。 4.启用工厂（维修）模式，并重新输入 DDC 数据。 4 故障排除 4-57 � 输入(HDCP)代码（适用于 27”型号） 1. 执行 service.exe 文件。 2.按下[HDCP]，当显示信息“仅适用于测试！”时，按下确认。 4 故障排除 4-58 3.按下[载入 HDCP]。 4.选择[Mstar_HDCPKEY.bin]文件，并按下[开启]。 4 故障排除 4-59 5.按下[写入 HDCP]。 6.输入 HDCP 钥码。 4 故障排除 4-60 � 输入(HDCP)代码（适用于 24”型号） 1. 执行 service.exe 文件。 2.按下[HDCP]，当显示信息“仅适用于测试！”时，按下确认。 4 故障排除 4-61 3.按下[载入 HDCP]。 4.选择[Realtek_HDCPKEY.BIN]文件，并按下[开启]。 4 故障排除 4-62 5.按下[写入 HDCP]。 6.输入 HDCP 钥码。 5-1 USBDN0+ USBDN0- USBDN1+ USBDN1- SCALER MST9485 MASTER SCALER MST9485 SLAVE PANEL 27" 2560 x 1440 SRXO0+-/SRXE0+- SRXO1+-/SRXE1+- SRXO2+-/SRXE2+- SRXO3+-/SRXE3+- SRXOC+-/SRXEC+- RXO0+-/RXE0+- RXO1+-/RXE1+- RXO2+-/RXE2+- RXO3+-/RXE3+- RXOC+-/RXEC+- DDR2 EEPROM USB 3.0 Hub ADAPTER +14V +5V MAIN_M +3.3V MAIN_M +1.8V MAIN_M +1.8V_DDR_M +1.8V_DDR_S +1.26V MAIN_M +5V USB +3.3V USB S_DQ<0..15> 16 bit DDR2 S_DQ<16..31> 16 bit DDR2 M_DQ<0..15> 16 bit DDR2 M_DQ<16..31> 16 bit Flash Memory Audio Amp Phone Jack Pivot Sensor Function Key LED DRIVER LED Driver LED1 LED2 LED3 LED4 PC Audio IN DVI DUAL LINK DISPLAY PORT DVI DUAL LINK +3.3_USB +5V_AUDIO USB UP USB DOWN VBUS_DET +5V_USB +5V_DN1_USB +14V +5V_PANEL RX0+-/SRX0+- RX1+-/SRX1+- RX2+-/SRX2+- RXC+-/SRXC+- DDC_DVI_SCL DDC_DVI_SDA DVI_HPD DP_RX0+- DP_RX1+- DP_RX2+- DP_RX3+- DP_AUX+- DP_SDM DP_HPD RX0+-/SRX0+- RX1+-/SRX1+- RX2+-/SRX2+- RXC+-/SRXC+- DDC_DVI_SCL DDC_DVI_SDA DVI_HPD +1.26V_S +1.26V_M DDC EEPROM (DVI1_A) DDC1A_DVI_SCL DDC1A_DVI_SDA DDC EEPROM (DVI2_A) DDC2A_DVI_SCL DDC2A_DVI_SDA +3.3V_FUNCTION +5V MAIN_S +3.3V MAIN_S +1.8V MAIN_S +1.26V MAIN_S +5V_AUDIO +1.8V_DDR_M +1.8V_DDR_M +1.8V_DDR_S +1.8V_DDR_S +3.3V_MAIN_M +3.3V_MAIN_M +3.3V_MAIN_M DDC_VCC +3.3V_MAIN_M +3.3V_MAIN_S +1.8V_MAIN_S +1.8V_MAIN_M +5V_DN0_USB +5V_DN2_USB +3.3V FUNCTION USB DOWN USBDN2+ USBDN2- USB DOWN DDC EEPROM (DVI2_B) DDC2B_DVI_SCL DDC2B_DVI_SDA DDC EEPROM (DVI1_B) DDC1B_DVI_SCL DDC1B_DVI_SDA DDC_VCC DDC_VCC DDC_VCC DVI1 DVI2 DVI1_A DVI1_B DVI2_A DVI2_B DDC SWITCH PBP on +5V MAIN_M +5V PANEL 5.接线图 5. 接线图 5-1.接线图（适用于27”型号 ） 5-2 ������ �������������� ��� ��������� ���������� ���� ������ ���������� ������ ���������� ����������� ����������� ���������� ������������� ��������� �� ���������� �� ����� ��� ������� ��������� ������� �� ������� �� ������� �� ���������������� ��������� ��� ����� ����� �������� ������� ����������� ������ ������ ������������� ���������� ���� ��� ������� �� ����� ���� ���� ���� ���� �������� ������� �� ������� �� �� ����� ���� ���� ������� ���� ����� ���������� ����������� ���� ���� ���������� ������������ ������������ 5.接线图 5-2.接线图（适用于24”型号 ） 5.接线图 5-3 5-3.电路 Main PBA (27”) 位置 模块 功能 USB B型 USB 3.0上行端口 USB A型 USB 3.0下行端口 耳机插口 连接至耳机 声音插口 计算机声音输入插口 屏板连接器 连接至屏板+5V LVDS连接器 连接LVDS信道至屏板 USB HUB IC USB 3.0 HUB IC DDR2 DDR2存储器 功能连接器 连接功能键与主印刷电路板 定标器 此主集成电路板可以接收外部输入源并在屏幕中显示图片 DVI端口 Dual link DVI连接器1和2 DP端口 代表显示器端口并提供强于DVI的输入端口性能 DC插口 提供14V电源 LED驱动连接器 连接LED屏板的背景灯信号到屏板 5.接线图 5-4 Main PBA (24”) 位置 模块 功能 LVDS连接器 连接LVDS信道至屏板 LED驱动连接器 连接LED屏板背景灯信号至屏板 定标器 此主集成电路板可以接收外部输入源并在屏幕中显示图片。 DC插口 提供14V电源 DP端口 代表显示器端口并提供强于DVI的输入端口性能 DVI端口 连接至DVI输入源 D-sub端口 连接至D-Sub输入源 USB HUB IC USB 3.0 HUB IC 功能连接器 连接功能键与主印刷电路板 USB端口 USB 3.0上行端口 USB端口 USB 3.0下行端口 PC声音插孔端口 连接PC声音端口 PC声音插孔端口 连接PC声音端口 5.接线图 5-5 5-4.连接器功能 5-4-1. 27 英寸 连接器名称 功能 CN101, CN107 DVI信号输入端口 *故障症状：无DVI输出故障发生。 CN202 耳机输出端口 *故障症状：无声音输出故障发生。 CN105 LVDS输出端口 * 故障症状：(W/R/G/B)屏板测试图可能会连续显示，或LED背景灯不能开启。 CN106 DP信号输入端口 * 故障症状：无DP输出故障发生。 CN901 提供14V电源。 5-4-2. 24 英寸 连接器名称 功能 CN101 D-Sub信号输入端口 *故障症状：无D-Sub输出故障发生。 CN102 DVI信号输入端口 *故障症状：无DVI输出故障发生。 CN301 电源和信号连接端口 *故障症状：未通电或无LED背景灯开启故障。 CN802 耳机输出端口 *故障症状：无声音输出故障发生。 CN105 LVDS输出端口 *故障症状：(W/R/G/B)屏板测试图可能会连续显示，或LED背景灯不能开启。 5-5.接线连接 使用 LVDS 60-针 FFC 接线 代码 24” : BN96-18829H 27” : BN96-19297A 图片
