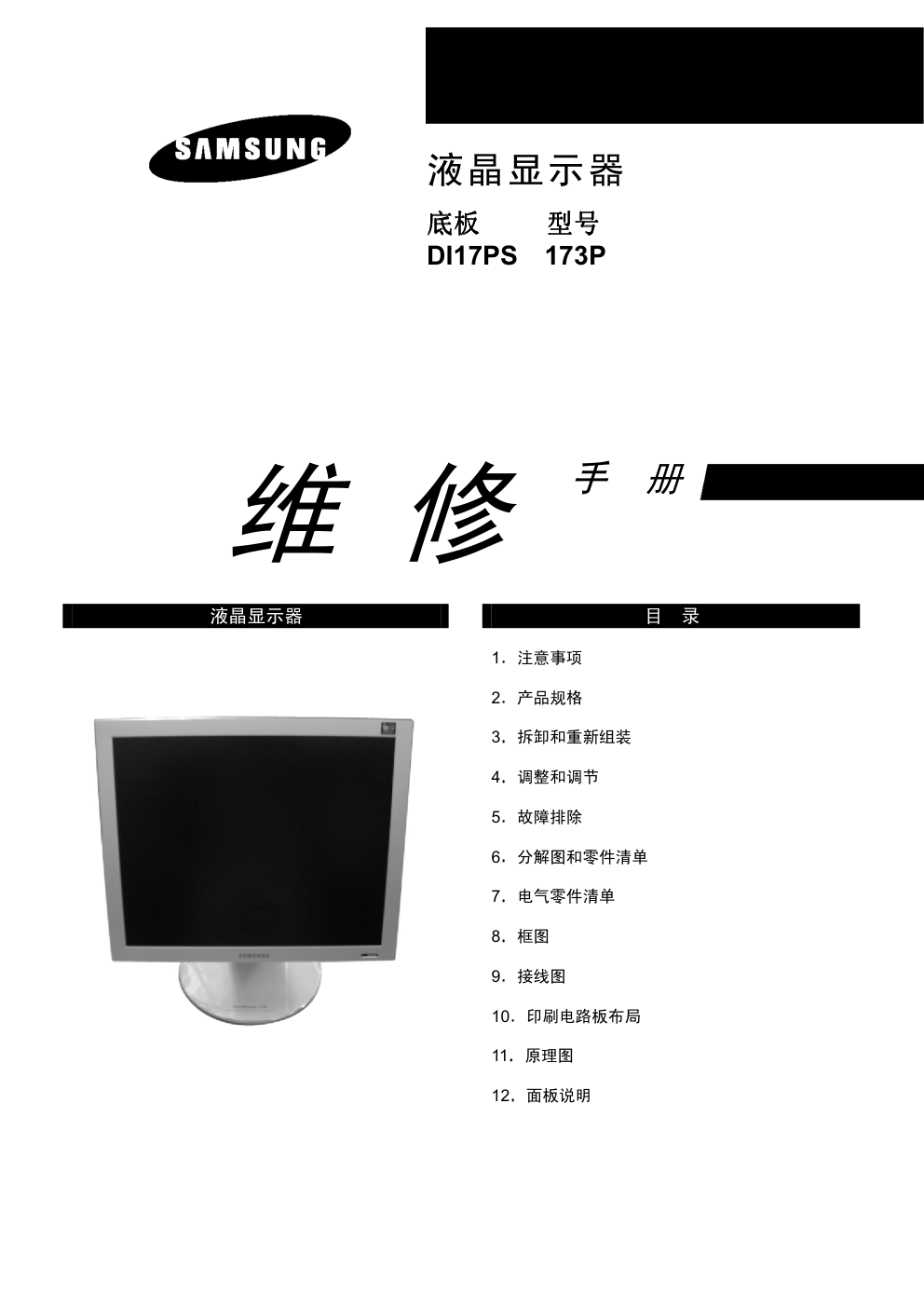

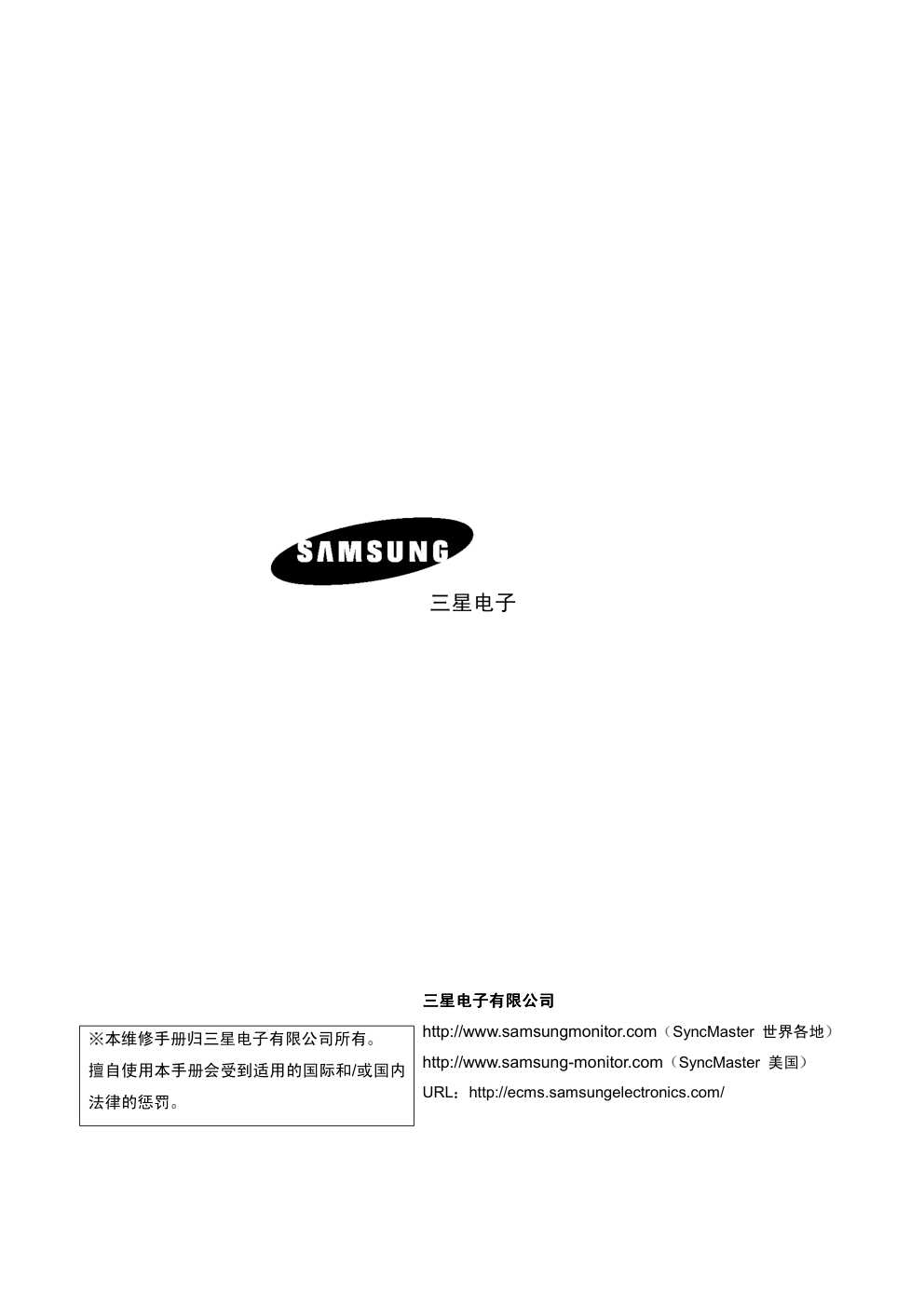

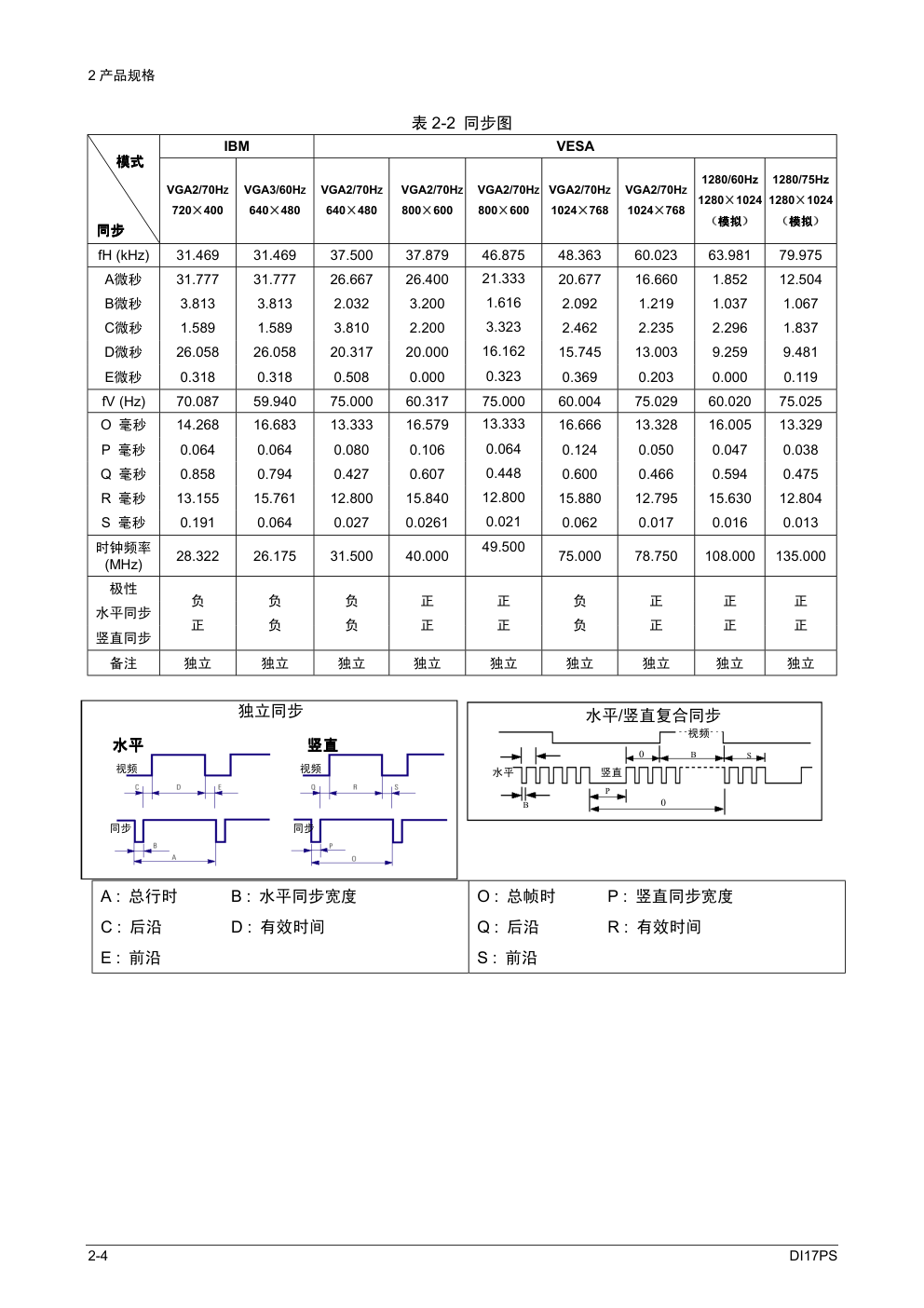

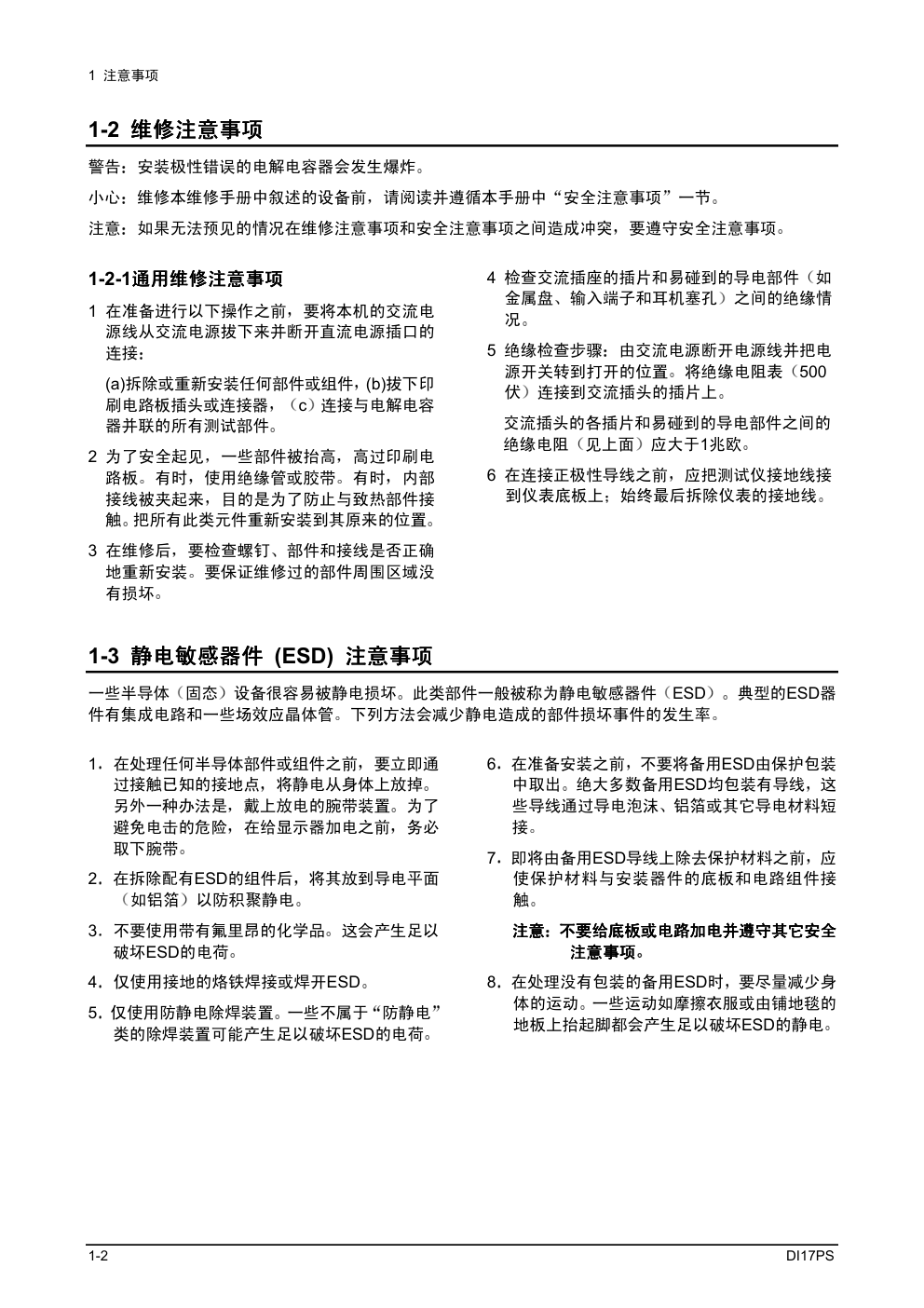

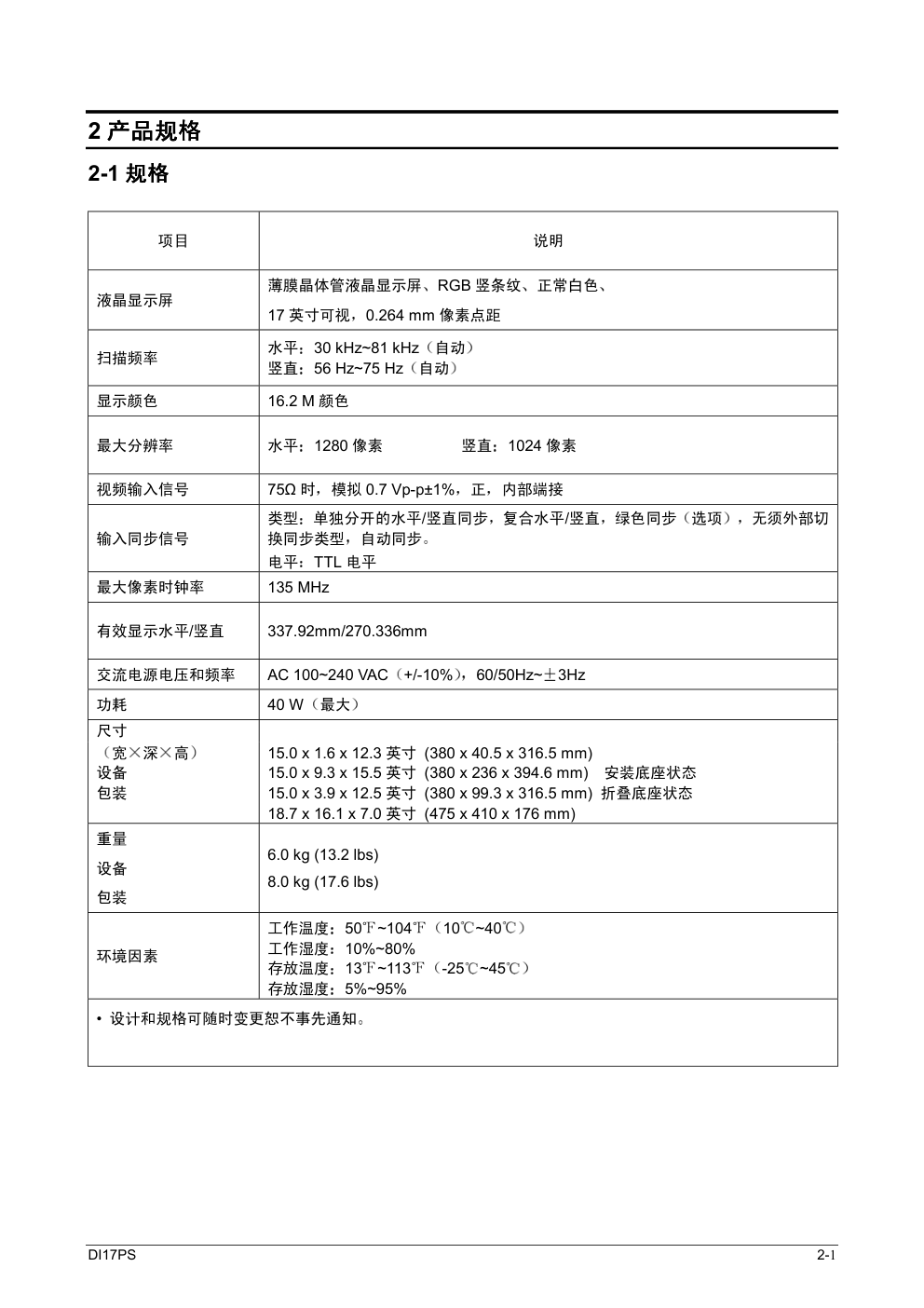

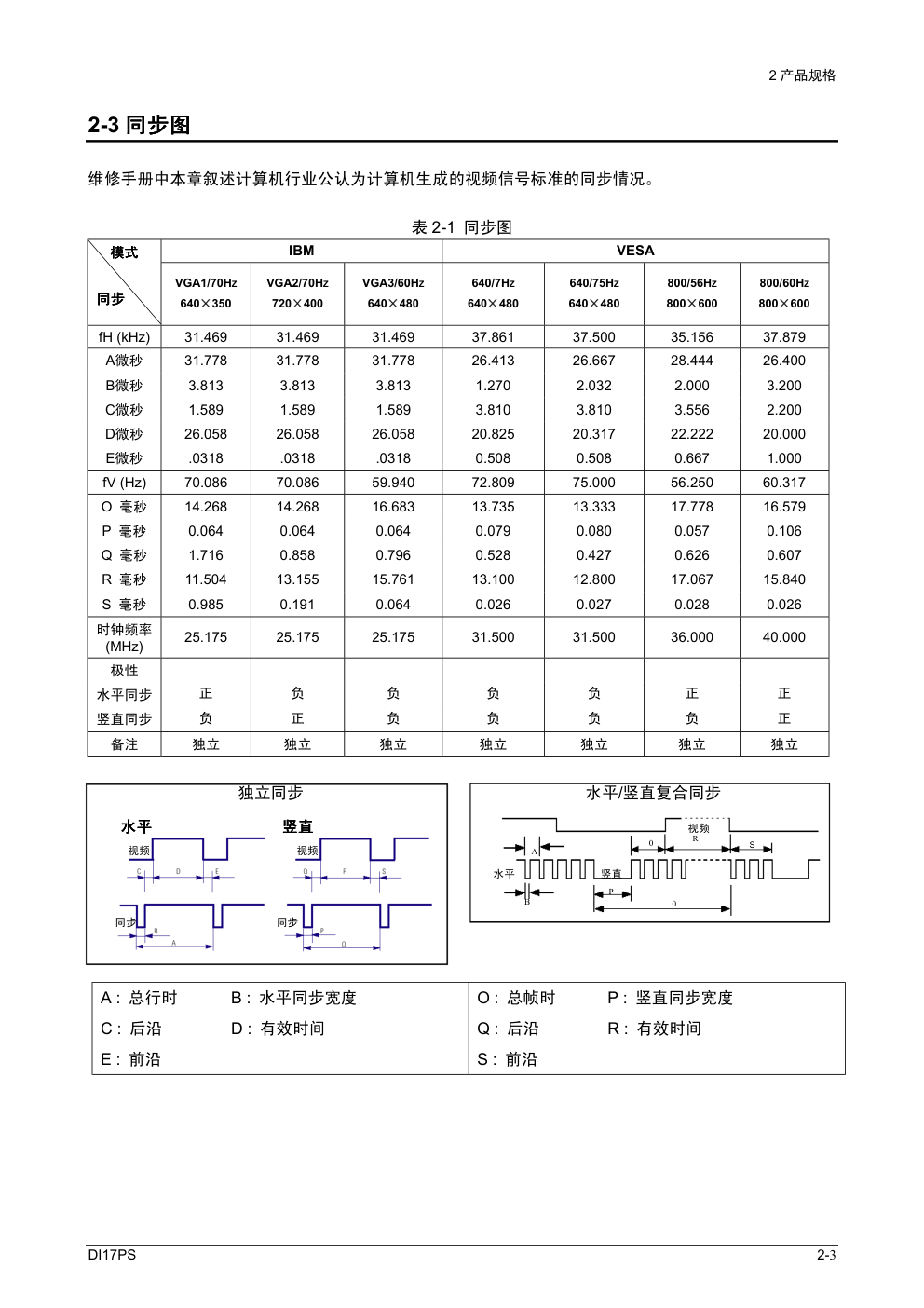

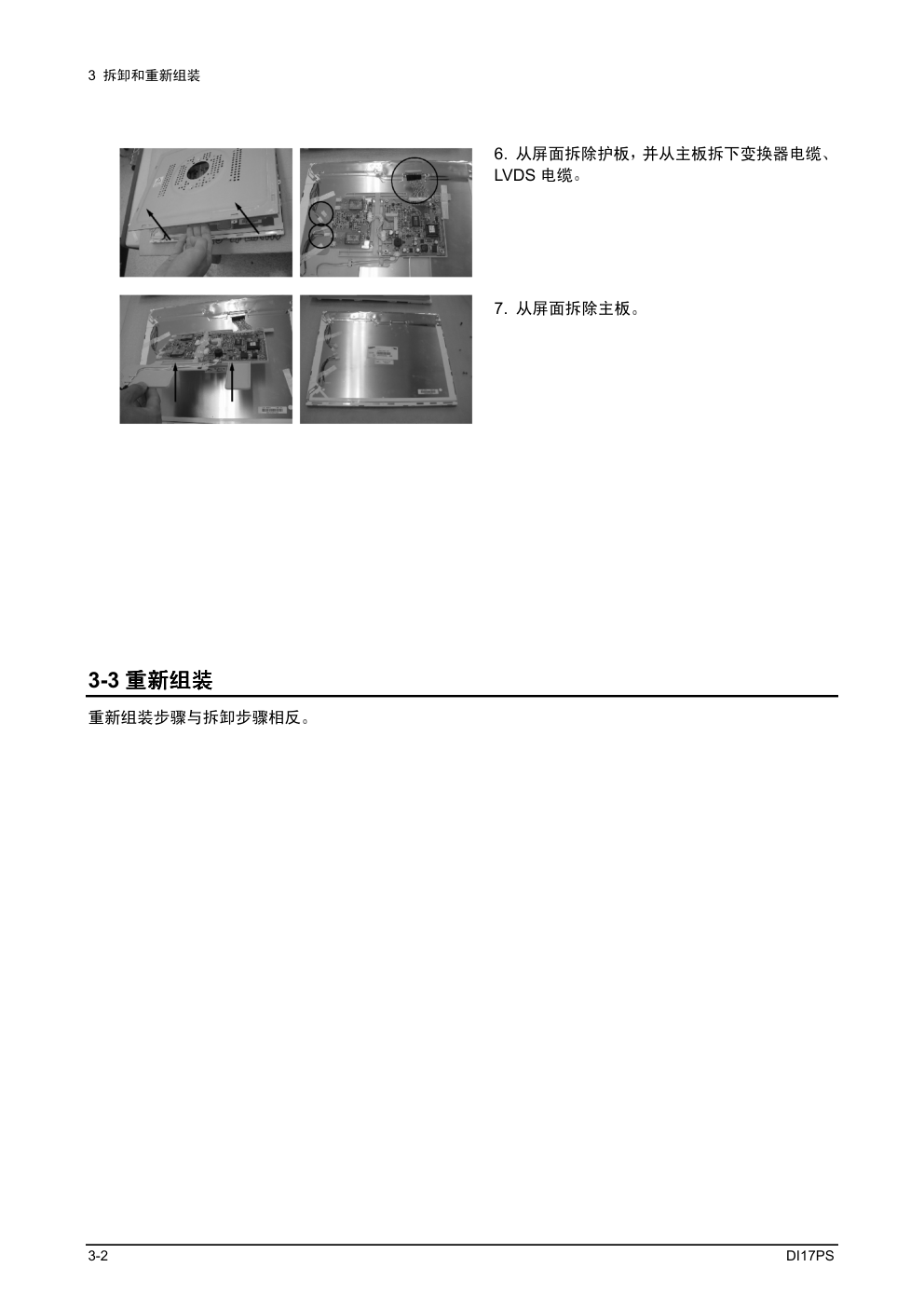

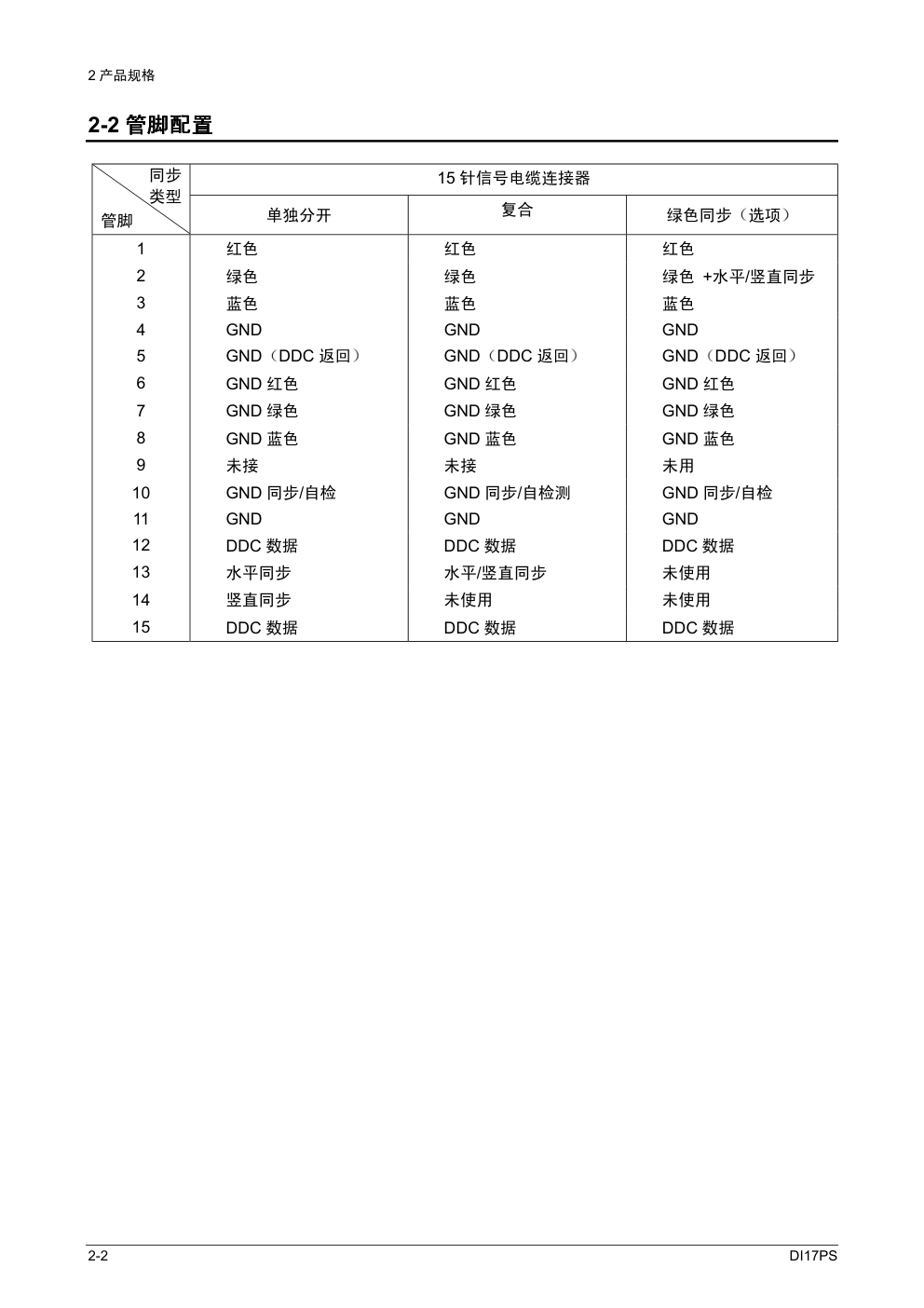

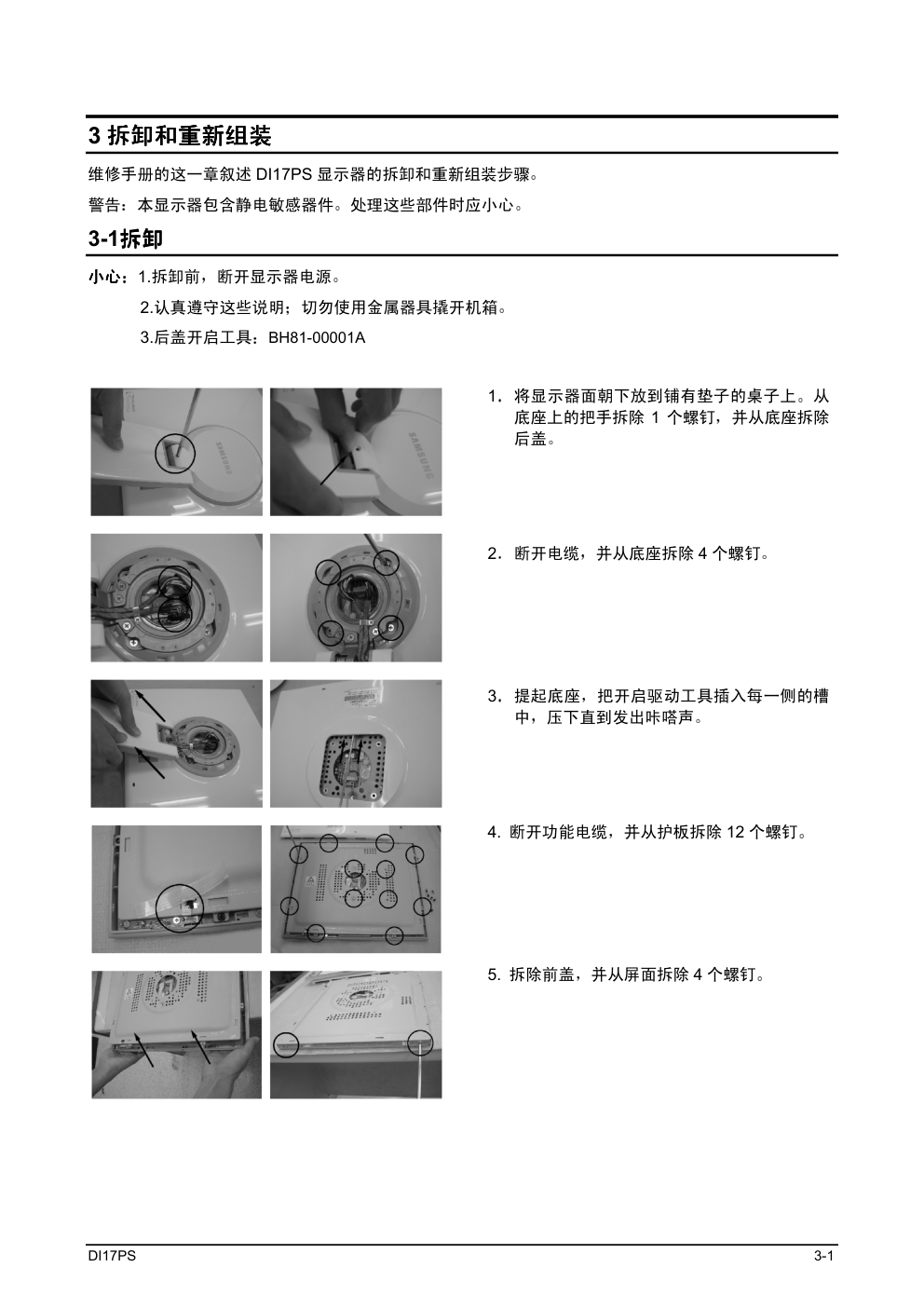

维 修 液晶显示器 目 录 1 注意事项 2 产品规格 3 拆卸和重新组装 4 调整和调节 5 故障排除 6 分解图和零件清单 7 电气零件清单 8 框图 9 接线图 10 印刷电路板布局 11 原理图 12 面板说明 液晶显示器 底板 底板 底板 底板 型号 型号 型号 型号 DI17PS 173P 手 册 三星电子 本维修手册归三星电子有限公司所有 擅自使用本手册会受到适用的国际和/或国内 法律的惩罚 三星电子有限公司 三星电子有限公司 三星电子有限公司 三星电子有限公司 http://www.samsungmonitor.com SyncMaster 世界各地 http://www.samsung-monitor.com SyncMaster 美国 URL http://ecms.samsungelectronics.com/ DI17PS 1-1 1 注意事项 注意事项 注意事项 注意事项 遵循这些安全 维修和ESD注意事项以防损坏并防止电击等隐患 1-1 安全注意事项 安全注意事项 安全注意事项 安全注意事项 读数不应超过0.5毫安 受试设备 漏泄电流测 试仪 测试所有外露的 金属表面 双芯线 将插头颠倒进行测 试 根据需要使用 AC适配器插头 接地 1-1-1警告 警告 警告 警告 1. 为了持续保持安全 不要企图修改电路板 2. 在维修之前 断开交流电源和直流电源插座 3. 在底板运行时 半导体散热器是潜在的电击危险 源 1-1-2 维修液晶显示器 维修液晶显示器 维修液晶显示器 维修液晶显示器 1 在维修液晶显示器时 通过用绝缘线 如测试探 针 在底板和阳极线之间串联连接一个10千欧电 阻将静电放掉 从交流插座拔下交流电线 2 维修技术人员配有在任何时候都可以使用的准 确电压表 这一点至关重要 定期检查电压表的 校准情况 1-1-3 火 火 火 火灾和电击危险 灾和电击危险 灾和电击危险 灾和电击危险 在将显示器返还给用户之前 进行以下安全检查 1 检查每根导线外皮 确信导线没有受到挤压且硬 件没有被置于显示器底板和其它金属部件之间 2 检查所有保护装置 如非金属控制旋钮 绝缘材 料 机箱背面 调节和机箱盖或护罩 绝缘电阻 -电容器网络 机械隔离器等 3 漏泄电流热检查 图1-1 警告 警告 警告 警告 在测试期间 在测试期间 在测试期间 在测试期间 不要使用隔离变压器 不要使用隔离变压器 不要使用隔离变压器 不要使用隔离变压器 使用符合美国国家标准协会 ANSI C101.1 电 器漏泄电流 和保险商实验所 UL出版物 UL1410,59.7 的漏泄电流测试仪或计量系统 图1-1 漏泄电流测试电路 4 在完全重新组装本机时 将交流电源线直接插 入到120V交流插座上 首先将本机的交流开关 置于打开的位置 然后置于关闭的位置 测量 已知接地点 金属水管 管道等 和所有外露 金属部件之间的电流 包括金属机箱 螺钉头 和控制轴 测量的电流不应超过0.5毫安 把电 源插头的插脚在交流插座中调换过来并重复试 验 1-1-4 产 产 产 产品安全通知 品安全通知 品安全通知 品安全通知 一些电气和机械部件具有特殊的安全相关特性 这些特性通常不太明显 不易通过目视检查察觉 这些部件所提供的保护作用无法通过更换具有更 高电压 瓦数等额定值的部件获得 具有特殊安 全特性的部件在原理图和零件清单中通过 标出 不具有与推荐的备件相同的安全特性的更 换件可能产生电击 火灾和/或其它危险 应持续 审查产品的安全并根据需要 发布新的指示 1 注意事项 1-2 DI17PS 1-2 维修注意事项 维修注意事项 维修注意事项 维修注意事项 警告 安装极性错误的电解电容器会发生爆炸 小心 维修本维修手册中叙述的设备前 请阅读并遵循本手册中 安全注意事项 一节 注意 如果无法预见的情况在维修注意事项和安全注意事项之间造成冲突 要遵守安全注意事项 1-2-1通用维修注意事项 通用维修注意事项 通用维修注意事项 通用维修注意事项 1 在准备进行以下操作之前 要将本机的交流电 源线从交流电源拔下来并断开直流电源插口的 连接 (a)拆除或重新安装任何部件或组件 (b)拔下印 刷电路板插头或连接器 c 连接与电解电容 器并联的所有测试部件 2 为了安全起见 一些部件被抬高 高过印刷电 路板 有时 使用绝缘管或胶带 有时 内部 接线被夹起来 目的是为了防止与致热部件接 触 把所有此类元件重新安装到其原来的位置 3 在维修后 要检查螺钉 部件和接线是否正确 地重新安装 要保证维修过的部件周围区域没 有损坏 4 检查交流插座的插片和易碰到的导电部件 如 金属盘 输入端子和耳机塞孔 之间的绝缘情 况 5 绝缘检查步骤 由交流电源断开电源线并把电 源开关转到打开的位置 将绝缘电阻表 500 伏 连接到交流插头的插片上 交流插头的各插片和易碰到的导电部件之间的 绝缘电阻 见上面 应大于1兆欧 6 在连接正极性导线之前 应把测试仪接地线接 到仪表底板上 始终最后拆除仪表的接地线 1-3 静电敏感器件 静电敏感器件 静电敏感器件 静电敏感器件 (ESD) 注意事项 注意事项 注意事项 注意事项 一些半导体 固态 设备很容易被静电损坏 此类部件一般被称为静电敏感器件 ESD 典型的ESD器 件有集成电路和一些场效应晶体管 下列方法会减少静电造成的部件损坏事件的发生率 1 在处理任何半导体部件或组件之前 要立即通 过接触已知的接地点 将静电从身体上放掉 另外一种办法是 戴上放电的腕带装置 为了 避免电击的危险 在给显示器加电之前 务必 取下腕带 2 在拆除配有ESD的组件后 将其放到导电平面 如铝箔 以防积聚静电 3 不要使用带有氟里昂的化学品 这会产生足以 破坏ESD的电荷 4 仅使用接地的烙铁焊接或焊开ESD 5 仅使用防静电除焊装置 一些不属于 防静电 类的除焊装置可能产生足以破坏ESD的电荷 6 在准备安装之前 不要将备用ESD由保护包装 中取出 绝大多数备用ESD均包装有导线 这 些导线通过导电泡沫 铝箔或其它导电材料短 接 7 即将由备用ESD导线上除去保护材料之前 应 使保护材料与安装器件的底板和电路组件接 触 注意 注意 注意 注意 不要给底板或电路加电并遵守其它安全 不要给底板或电路加电并遵守其它安全 不要给底板或电路加电并遵守其它安全 不要给底板或电路加电并遵守其它安全 注意事项 注意事项 注意事项 注意事项 8 在处理没有包装的备用ESD时 要尽量减少身 体的运动 一些运动如摩擦衣服或由铺地毯的 地板上抬起脚都会产生足以破坏ESD的静电 DI17PS 2-1 2 产品规格 产品规格 产品规格 产品规格 2-1 规格 规格 规格 规格 项目 说明 液晶显示屏 薄膜晶体管液晶显示屏 RGB 竖条纹 正常白色 17 英寸可视 0.264 mm 像素点距 扫描频率 水平 30 kHz~81 kHz 自动 竖直 56 Hz~75 Hz 自动 显示颜色 16.2 M 颜色 最大分辨率 水平 1280 像素 竖直 1024 像素 视频输入信号 75Ω 时 模拟 0.7 Vp-p±1% 正 内部端接 输入同步信号 类型 单独分开的水平/竖直同步 复合水平/竖直 绿色同步 选项 无须外部切 换同步类型 自动同步 电平 TTL 电平 最大像素时钟率 135 MHz 有效显示水平/竖直 337.92mm/270.336mm 交流电源电压和频率 AC 100~240 VAC +/-10% 60/50Hz~ 3Hz 功耗 40 W 最大 尺寸 宽 深 高 设备 包装 15.0 x 1.6 x 12.3 英寸 (380 x 40.5 x 316.5 mm) 15.0 x 9.3 x 15.5 英寸 (380 x 236 x 394.6 mm) 安装底座状态 15.0 x 3.9 x 12.5 英寸 (380 x 99.3 x 316.5 mm) 折叠底座状态 18.7 x 16.1 x 7.0 英寸 (475 x 410 x 176 mm) 重量 设备 包装 6.0 kg (13.2 lbs) 8.0 kg (17.6 lbs) 环境因素 工作温度 50℉~104℉ 10 ~40 工作湿度 10%~80% 存放温度 13℉~113℉ -25 ~45 存放湿度 5%~95% • 设计和规格可随时变更恕不事先通知 2 产品规格 2-2 DI17PS 2-2 管脚配置 管脚配置 管脚配置 管脚配置 15 针信号电缆连接器 同步 类型 管脚 单独分开 复合 绿色同步 选项 1 红色 红色 红色 2 绿色 绿色 绿色 +水平/竖直同步 3 蓝色 蓝色 蓝色 4 GND GND GND 5 GND DDC 返回 GND DDC 返回 GND DDC 返回 6 GND 红色 GND 红色 GND 红色 7 GND 绿色 GND 绿色 GND 绿色 8 GND 蓝色 GND 蓝色 GND 蓝色 9 未接 未接 未用 10 GND 同步/自检 GND 同步/自检测 GND 同步/自检 11 GND GND GND 12 DDC 数据 DDC 数据 DDC 数据 13 水平同步 水平/竖直同步 未使用 14 竖直同步 未使用 未使用 15 DDC 数据 DDC 数据 DDC 数据 2 产品规格 DI17PS 2-3 P 0 B S R 0 A 2-3 同步图 同步图 同步图 同步图 维修手册中本章叙述计算机行业公认为计算机生成的视频信号标准的同步情况 表 2-1 同步图 IBM VESA 模式 模式 模式 模式 同步 同步 同步 同步 VGA1/70HZ 640 350 VGA2/70HZ 720 400 VGA3/60HZ 640 480 640/7HZ 640 480 640/75HZ 640 480 800/56HZ 800 600 800/60HZ 800 600 fH (kHz) 31.469 31.469 31.469 37.861 37.500 35.156 37.879 A微秒 31.778 31.778 31.778 26.413 26.667 28.444 26.400 B微秒 3.813 3.813 3.813 1.270 2.032 2.000 3.200 C微秒 1.589 1.589 1.589 3.810 3.810 3.556 2.200 D微秒 26.058 26.058 26.058 20.825 20.317 22.222 20.000 E微秒 .0318 .0318 .0318 0.508 0.508 0.667 1.000 fV (Hz) 70.086 70.086 59.940 72.809 75.000 56.250 60.317 O 毫秒 14.268 14.268 16.683 13.735 13.333 17.778 16.579 P 毫秒 0.064 0.064 0.064 0.079 0.080 0.057 0.106 Q 毫秒 1.716 0.858 0.796 0.528 0.427 0.626 0.607 R 毫秒 11.504 13.155 15.761 13.100 12.800 17.067 15.840 S 毫秒 0.985 0.191 0.064 0.026 0.027 0.028 0.026 时钟频率 (MHz) 25.175 25.175 25.175 31.500 31.500 36.000 40.000 极性 水平同步 竖直同步 正 负 负 正 负 负 负 负 负 负 正 负 正 正 备注 独立 独立 独立 独立 独立 独立 独立 独立同步 水平 水平 水平 水平 竖直 竖直 竖直 竖直 视频 视频 同步 同步 水平/竖直复合同步 视频 水平 竖直 A : 总行时 B : 水平同步宽度 C : 后沿 D : 有效时间 E : 前沿 O : 总帧时 P : 竖直同步宽度 Q : 后沿 R : 有效时间 S : 前沿 2 产品规格 2-4 DI17PS B P 0 B S 0 表 2-2 同步图 IBM VESA 模式 模式 模式 模式 同步 同步 同步 同步 VGA2/70HZ 720 400 VGA3/60HZ 640 480 VGA2/70HZ 640 480 VGA2/70HZ 800 600 VGA2/70HZ 800 600 VGA2/70HZ 1024 768 VGA2/70HZ 1024 768 1280/60Hz 1280 1024 模拟 模拟 模拟 模拟 1280/75Hz 1280 1024 模拟 模拟 模拟 模拟 fH (kHz) 31.469 31.469 37.500 37.879 46.875 48.363 60.023 63.981 79.975 A微秒 31.777 31.777 26.667 26.400 21.333 20.677 16.660 1.852 12.504 B微秒 3.813 3.813 2.032 3.200 1.616 2.092 1.219 1.037 1.067 C微秒 1.589 1.589 3.810 2.200 3.323 2.462 2.235 2.296 1.837 D微秒 26.058 26.058 20.317 20.000 16.162 15.745 13.003 9.259 9.481 E微秒 0.318 0.318 0.508 0.000 0.323 0.369 0.203 0.000 0.119 fV (Hz) 70.087 59.940 75.000 60.317 75.000 60.004 75.029 60.020 75.025 O 毫秒 14.268 16.683 13.333 16.579 13.333 16.666 13.328 16.005 13.329 P 毫秒 0.064 0.064 0.080 0.106 0.064 0.124 0.050 0.047 0.038 Q 毫秒 0.858 0.794 0.427 0.607 0.448 0.600 0.466 0.594 0.475 R 毫秒 13.155 15.761 12.800 15.840 12.800 15.880 12.795 15.630 12.804 S 毫秒 0.191 0.064 0.027 0.0261 0.021 0.062 0.017 0.016 0.013 时钟频率 (MHz) 28.322 26.175 31.500 40.000 49.500 75.000 78.750 108.000 135.000 极性 水平同步 竖直同步 负 正 负 负 负 负 正 正 正 正 负 负 正 正 正 正 正 正 备注 独立 独立 独立 独立 独立 独立 独立 独立 独立 独立同步 水平 水平 水平 水平 竖直 竖直 竖直 竖直 视频 视频 同步 同步 水平/竖直复合同步 视频 水平 竖直 A : 总行时 B : 水平同步宽度 C : 后沿 D : 有效时间 E : 前沿 O : 总帧时 P : 竖直同步宽度 Q : 后沿 R : 有效时间 S : 前沿 DI17PS 3-1 3 拆卸和重新组装 拆卸和重新组装 拆卸和重新组装 拆卸和重新组装 维修手册的这一章叙述 DI17PS 显示器的拆卸和重新组装步骤 警告 本显示器包含静电敏感器件 处理这些部件时应小心 3-1拆卸 拆卸 拆卸 拆卸 小心 小心 小心 小心 1.拆卸前 断开显示器电源 2.认真遵守这些说明 切勿使用金属器具撬开机箱 3.后盖开启工具 BH81-00001A 1 将显示器面朝下放到铺有垫子的桌子上 从 底座上的把手拆除 1 个螺钉 并从底座拆除 后盖 2 断开电缆 并从底座拆除 4 个螺钉 3 提起底座 把开启驱动工具插入每一侧的槽 中 压下直到发出咔嗒声 4. 断开功能电缆 并从护板拆除 12 个螺钉 5. 拆除前盖 并从屏面拆除 4 个螺钉 3 拆卸和重新组装 3-2 DI17PS 6. 从屏面拆除护板 并从主板拆下变换器电缆 LVDS 电缆 7. 从屏面拆除主板 3-3 重新组装 重新组装 重新组装 重新组装 重新组装步骤与拆卸步骤相反 DI17PS 4-1 4 调整和调节 调整和调节 调整和调节 调整和调节 本章说明 DDC EDID 输入所需的装置的安装过程 更换 AD 板时 需要 DDC EDID 输入调节黑色电平和 FPD 的 R G B 本节还说明更换屏面或灯时如何调节 OSD 4-1 所需的设备 所需的设备 所需的设备 所需的设备 以下设备为调整显示器所需 • 装有Windows 95 Windows 98或NT的计算机 • MTI-2031 DDC管理工具 4-2 自动色彩调整 自动色彩调整 自动色彩调整 自动色彩调整 若要输入图像 使用 16 级灰度或黑色和白色图形 1. 显示器处于关机状态时 按住电源键 直到显示器发出 10 次蜂鸣声 2. 打开显示器 查看屏幕显示 3. 按住电源键 直到显示下列图形 图 4-1 4. 按下电源键 直到选择 自动色彩 图 4-2 5. 再次按下电源键 执行 自动色彩 程序 4 调整和调节 4-2 DI17PS 4-3 DDC EDID 数据输入 数据输入 数据输入 数据输入 1. 在更换 AD 印刷电路板时 输入 DDC EDID 数据 2. 由 HQ 质量控制部门接收/下载适于该机型的 DDC 文件 安装以下装置 图 4-3 并输入数据 图 4-3 4-4 更换显示屏时在屏显示调节 更换显示屏时在屏显示调节 更换显示屏时在屏显示调节 更换显示屏时在屏显示调节 1. 重复上述 4-2 中的步骤 1 2 和 3 2. 按住键 直到选择信息为止 图 4-4 3. 再次按下键 执行信息程序 4. 按住键 直到选择屏面 图 4-5 需要调整的显示器 连接显示器信号电缆 MTI-2031 DDC 管理器 并行连接器 25 针电缆 DI17PS 4-3 5. 再次按下键 改变屏面信息 6. 选择 保存 和 退出 保存修改设置 并从维修模式退出 选择 取消 和 退出 取消修改设置 并从维修模式退出 图 4-6 图 4-7 *下节说明维修功能 请首先阅读本信息 以备使用 4-5 4-5-1 如何显示维修功能 如何显示维修功能 如何显示维修功能 如何显示维修功能 OSD 1. 显示器处于关机状态时 按住电源键 直到显示器发出 10 次蜂鸣声 2. 打开显示器 查看屏幕显示 3. 按住电源键 直到显示下列图形 图 4-8 *如欲退出维修功能 OSD 选择 退出 *维修功能 OSD 包括 1 屏面信息 2 软件版本 3 Micom 检验和 4-5-2 如何调节维修功能 如何调节维修功能 如何调节维修功能 如何调节维修功能 OSD 1. 选择了屏面时 当按住电源键时 依次选择 屏面 上灯 下灯 取消 和 退出 以及 保 存 和 退出 4 调整和调节 4-4 DI17PS 图 4-9 图 4-10 图 4-11 图 4-12 图 4-13 4-5-3 如何调节维修功能 如何调节维修功能 如何调节维修功能 如何调节维修功能 OSD � 在更换屏面或灯后 必须调节维修功能 OSD � 更换屏面 在更换屏面后 按住键 直到选择 屏面 再次稍微按下屏面 当屏面时间信息 时间 小时 变 为 0 时 屏面频道号加 1 同时 其他信息 上灯 下灯 变为 0 4 调整和调节 DI17PS 4-5 图 4-14 4-5-4 如何调节像素移动 1 像素移动 开�关 图 4-15 -当显示相同的图像 并且长时间没有变化时 本功能防止显示屏图像残留 像素移动开 适用于 EEPROM 0x2E 时 0x01” 橡素移动关 适用于其他 运动路径 见下图 移动一步需要 4 分钟 32 步=128 分钟 图 4-16 在下列情况下位置复位 开机或关机 改变图像模式 用户按下按键 在维修菜单中位置未复位 *注意 把位置设为最小或最大时 位置不会移动得更小或更大 4 调整和调节 4-6 DI17PS 备忘录 备忘录 备忘录 备忘录 DI17PS 5-1 5 故障排除 故障排除 故障排除 故障排除 注 注 注 注 1. 在进行故障排除之前 按如下方式设置 PC 显示器 分辨率 1280 1024 水平频率 48 kHz 垂直频率 60 Hz 2. 如果没有图像出现 确保正确连接了电源线 3. 检查以下电路 没有光栅出现 SMPS 印刷电路板 主印刷电路板 14V 形成 但没有画面 主印刷电路板 14V 没有形成 SMPS 印刷电路板 4. 在关机状态下 如果按住 电源键 按钮超过 5 秒 则显示器自动返回工厂预设值 5-1 未通电 未通电 未通电 未通电 CN101 管脚 10 11 或管脚 21 上是否出现正确的 DC14V 检查 SMPS IC201管脚2上是否出现正确 的 DC 5V 检查 IC104 及其相关电路 IC301 管脚 5 上是否出现正 确的 DC 5V 检查 IC201 或 IC301 及其相关电路 X101 上是否出现脉冲 检查 X101 或检查其相关电路 按下电源键时 在 IC301 管脚 16 上电压是否从 5V 降至 0V 检查功能键或检查其相关电路 更换 IC301 是 否 否 是 否 是 否 是 否 是 5 故障排除 5-2 DI17PS 5-2 没有图像 电源指示灯呈绿色 CN401 的管脚 1 2 和 3 上出现 DC 5V 吗 更换 IC205 或检查其相关电路 IC401 管脚 74 和 75 上是否出现脉冲 IC401 管脚 74 和 75 上是否出现脉冲 IC101 管脚 6 和 8 上是否出现脉冲 IC401 管脚 122 上是 否出现脉冲 检查IC101 或检查CN101 并检 查其相关电路 更换 IC401 更换 X401 或检查其相关电路 更换液晶显示屏 否 是 检查 IC301 并检查其相关电路 否 否 否 否 是 是 是 是 DI17PS 5-3 波 波 波 波 形 形 形 形 5 故障排除 5-4 DI17PS 备忘录 备忘录 备忘录 备忘录 DI17PS 11-1 11 Schematic Diagrams ❈ This Document can not be used without Samsung’s authorization. Serial communication Rx0- +14VCC GND GND Rx0+ Parallel communication GRN- HPD NC DELETE R100 RxC- +14VCC GND GND +14VCC CHK_DVI GND NC GND DVI+5V GND GND DELETE R102 Rx1- D_DDC_SCL VSYNC_IN DELETE SOG(OPTION) OPTION GND Rx2+ GND GRN+ DELETE R447 D_DDC_SDA RxC+ GND DELETE R101 OPTION OPTION DELTET R706 BLU- DELETE C412,C415,C419 Rx2- CHK_DSUB BLU+ RED- RED+ DDC+5V HSYNC_IN Rx1+ DELETE R310,R702 A_DDC_SDA A_DDC_SCL 10000nF C408 100nF C444 470 R325 1/16W 680K R453 B 100 R328 ZD101 1 A 2 47 R416 R449 1/16W 0 82uF 1/16W 0 R447 C506 10000nF R425 75 C442 C434 100nF C307 47nF 25V MO 100 R114 1/16W R330 47K R443 10K R310 75 16V C417 R335 0 100nF 100nF +14V C411 R332 100 R100 0 1/16W 100 R118 R712 0 C435 100nF 75 R436 100 R442 TP413 22 15pF C415 1 2 R429 ZD710 1 2 ZD711 4.7K 3.3VAD R312 TP39 TP12 A 1 B 2 TP310 A 1 2 B 3 C FT207 1/16W R448 D402 1 0 2 G2 4 1 S1 3 S2 100uF C426 IC205 SI9933ADY-T1 D1 8 7 D1_1 D2 6 5 D2_1 G1 A 1 B 2 TP411 FT205 1 A 2 B BLM41P600S FT206 +14V_INV +5V_PANEL 1/16W 10K R502 10 R405 TP407 R365 100 R366 5 6 7 8 100 IC402 GS1881-CKA 1 2 3 4 0 R403 R115 100 16V C446 100nF C103 22pF 50V 1/16W 0 R101 C304 100nF TP4 +2.5V 100nF C211 100nF ZD108 3.3VAD C422 FT504 A 1 B 2 1.5uH FT507 TP34 BLM41P600S TP416 TP33 TP415 R710 4.7K 47 R419 TP408 100 100 R361 TP37 R116 E 10K R211 Q502 KSC1623-Y B C 4.7K R313 5 6 7 8 9 TP7 16 17 18 19 2 20 21 22 3 4 CN101 1 10 11 12 13 14 15 R505 10K 100 FT511 A 1 B 2 R222 1/16W 4.7K R309 BLM41P600S 100nF C420 FT510 1.5uH R426 47 R352 100 RSTB 6 V33 VSYNCI 44 100nF C436 PC4 41 PC5 40 37 PC6 36 PC7 35 PD0 34 PD1 PD2 33 PD3 32 PD4 31 PD5 30 4 16 PB1 15 PB2 14 PB3 PB4 28 27 PB5 PB6 26 PB7 25 3 PC0 2 PC1 1 PC2 PC3 42 12 13 P35 PA0 29 PA1 24 PA2 23 22 PA3 21 PA4 PA5 20 19 PA6 18 PA7 17 PB0 IC301 NT68F63L SI 5 CVV GND 7 HSYNCI 43 38 NC1 39 NC2 OSCI 9 OSCO 8 P30 10 P31 11 P34 0 R450 1/16W 1/16W C207 100nF 1 2 R501 10K ZD708 BZX84C5V6LT1 +5V_SW R451 0 1/16W 120 R452 R104 C443 16V 100nF 100 C513 15pF 50V TP315 TP404 C429 22 R107 TP8 100nF R434 100 R206 10K R417 47 R702 10K TP401 TP409 R711 3 4 5 6 7 8 9 MGND1 MGND2 0 CN501 1 10 11 12 2 10 R407 TP32 TP11 TP31 C410 16V 100nF 1 2 3 R112 1/16W 510 1 2 3 D108 D107 TP35 TP36 B C E 10 R406 Q501 KSC1623-Y C427 10nF A 1 2 B ZD107 TP500 ZD102 C405 10000nF TP38 TP1404 1 TP314 D201 SK34 3.3VDPLL C404 100nF C419 15pF C305 10000nF R432 47 R431 47 ZD104 1 2 100 R327 100nF C432 TP316 MAIN+5V 3.3VPO R353 100 100nF C209 8 ZD106 AT24C02N-10SC 1 2 3 4 5 6 7 1 IC102 100nF C433 TP10 100uF C511 100 1 R347 1 2 TP418 TP319 ZD705 100 R362 47 R427 30 4 5 6 7 8 9 MGND1 MGND2 +5V_SW 21 22 23 24 25 26 27 28 29 3 11 12 13 14 15 16 17 18 19 2 20 CN401 1 10 R329 100 TP17 R102 0 1/16W TP15 D106 1 2 3 3 D105 1 2 3 D104 1 2 R413 47 100nF C445 GND2 2 OUTPUT SD 5 1 VIN 100 R359 IC201 AP1501-50K5A 4 FB 3 GND1 6 R319 4.7K C406 47 R418 47 +3.3V_S 15pF R411 R415 BLM41P600S 1 A 2 B 10 +5V_SW FT502 100 100nF C402 R504 TP503 C505 10nF 1 2 TP502 3.3VPLL ZD105 +5V 47 R414 47 R435 TP414 100 TP312 10nF C441 R336 3.3VPLL 100 C101 10000nF C438 R326 R357 100nF 1 A B 2 C 3 100 R503 D403 1K 1 2 R433 47 OBO-15210 IC527 CPU+5V 1/16W 510 R108 TP417 C208 100uF C428 10uF 16V R440 22 1/16W R110 10K 510 R706 TP14 TP16 100nF C414 6.3V C203 82uF 2 3 4 MGND1 MGND2 TP13 1 CN502 1 U67 U69 10 R408 15K TP313 R554 1/16W 4.7K TP9 22 R318 10 R409 R446 100 R344 TP410 CPU+5V R106 22 4.7K C214 1uF 10V MO O_O 2 VCC 14 R317 3 I2 5 I3 9 I4 11 I5 13 IO 1 O_1 4 O_2 6 O_3 8 O_4 10 O_5 12 MC74F14D IC101 GND 7 I1 MC33375ST-2.5T3 4 GND ON_OFF 2 1 VIN 3 VOUT C202 100nF 4.7K IC203 R315 TP412 10K R209 1.5uH FT506 TP5 R356 100 TP6 47 R420 100nF C403 R111 2K 10K R444 2 B 1/16W 1M R401 FT505 BLM41P600S 1 A U68 1 47 R421 16V MO 100nF C204 C439 100nF C413 100nF 1 +5V_SW MAIN+5V R707 10K 3.3VDV ZD712 1 2 L201 R341 100 15K R304 4.7K R306 1 2 3 16V 10uF C423 D103 ZD111 ZD709 1 2 ZD110 VDDP_4 VDDP_5 94 VDDP_6 107 114 VDDP_7 VSYNC0 127 65 WRZ 122 XIN XOUT 123 42 SCL SDA 41 SOGIN0 31 58 VDDC_1 64 VDDC_2 VDDC_3 85 VDDC_4 111 VDDP_1 55 VDDP_2 61 72 VDDP_3 82 44 PWM0 45 PWM1 3 R 60 RDZ REFM 38 37 REFP REXT 15 32 RINOM RMID 36 33 RON0 4 R_ 109 110 NC_19 20 NC_2 128 NC_20 NC_3 21 NC_4 22 23 NC_5 NC_6 24 25 NC_7 26 NC_8 46 NC_9 LVBOP 96 NC_1 1 NC_10 67 68 NC_11 98 NC_12 NC_13 99 NC_14 100 104 NC_15 NC_16 105 NC_17 108 NC_18 LVACKM 75 LVACKP 74 LVB1M 93 92 LVB1P 91 LVB2M LVB2P 90 LVB3M 87 86 LVB3P LVBCKM 89 88 LVBCKP 97 LVBOM HSYNC0 HWRESET 121 INT 43 LVA0M 81 80 LVA0P LVA1M 79 LVA1P 78 77 LVA2M 76 LVA2P LVA3M 71 LVA3P 70 GNDC_4 56 GNDP_1 62 GNDP_2 66 GNDP_3 73 GNDP_4 83 GNDP_5 95 GNDP_6 101 GNDP_7 106 GNDP_8 GNDP_9 113 G_ 7 126 116 DDC2_CLK 115 DDC2_DAT DDCROM_CLK 119 120 DDCROM_DAT G 6 30 GIN0 29 GINOM GNDC_1 57 GNDC_2 63 GNDC_3 84 112 B BIN0 28 BINOM 27 69 BUSTYPE BYPASS 103 10 B_ CK 12 13 CK_ 40 CS 118 DDC1_CLK DDC1_DAT 117 AVDD_MPLL 16 AVDD_PLL 19 AVSS_1 34 AVSS_2 AVSS_3 39 AVSS_DVI_1 2 AVSS_DVI_2 5 AVSS_DVI_3 11 102 AVSS_MPLL_1 AVSS_MPLL_2 125 17 AVSS_PLL 9 50 AD3 51 AD4 52 AD5 AD6 53 54 AD7 ALE 59 AVDD_1 18 AVDD_2 35 AVDD_DVI_1 8 14 AVDD_DVI_2 124 MST9131e IC401 AD0 47 48 AD1 AD2 49 R430 100 100nF 16V C107 4.7K R314 A 1 B 2 C205 100nF 100 BLM41P600S FT204 0 R337 R338 +5V R334 C409 100 ZD109 SC 10000nF 10V MO C501 C303 22pF 10000nF 100 R103 C416 100nF 3.3VPO R439 47 R305 15K TP318 C447 100nF MO 10V 10000nF 10K R700 D2 6 5 D2_1 G1 2 G2 4 1 S1 3 S2 C301 +3.3V_S IC204 SI9933ADY-T1 D1 8 7 D1_1 R708 10K 4.7K R307 47uF C210 R402 100 1 R303 4.7K R701 100 R713 4.7K 1/16W R201 0 R331 1M 1/16W C503 1uF MO 16V 100nF C302 100 CPU+5V MAIN+5V R349 100 10000nF C212 +3.3V_S R350 1 2 3 C412 15pF D101 7 8 9 100 R445 15 16 17 18 19 2 20 3 4 5 6 1 10 11 12 13 14 3.3VDPLL +5V_SW 3.3VDV +5V_SW CN102 C206 100uF +5V 1 B 2 16V C512 100nF Q0 Q1 BLM41P600S FT501 A +5V_SW X401 HC-49/S-SMD(14.31818MHZ) R346 10uF 16V C430 MAIN+5V 100 R348 100 TP405 TP406 D102 1 2 3 TP20 TP22 10uF FT503 A 1 B 2 C425 16V +14V_INV +2.5V BLM41P600S MO 10000nF C104 MO C213 1uF 100nF C424 R437 47 R438 47 ZD706 1 2 50V MO 15pF C514 100nF C401 1 2 3 4 5 6 7 8 10000nF M24C08-WMN1T IC302 10 R412 C440 R360 TP402 100 C431 100nF TP311 1 TP19 TP18 TP982 1 2 C510 100uF ZD713 IN 3 OUT +14V 47 R428 6 7 8 IC202 BA033FP GND 2 1 IC528 AT24C02N-10SC 1 2 3 4 5 2K R105 FT508 1 A 2 B TP501 4.7K R320 TP21 CPU+5V FT401 1.5uH 1 100 R358 +5V_PANEL C407 15pF C504 1uF R424 100 4.7K TP403 MO R308 R441 1uF C201 R316 100 47K 4.7K TP317 R705 MO C102 10nF 50V R422 390ohm 1/16W HC-49/S-SMD(12MHz,30ppm) X101 Q0 Q1 22pF C306 TP419 R339 100 10 R410 D401 A 1 B 2 C 3 TP420 100nF C418 10K R208 100 0 R404 R345 2 B CPU+5V FT203 BLM41P600S 1 A 15K 1/16W R555 4.7K R321 R113 22 1/16W R117 MAIN+5V 47K 1/16W C437 100nF C421 100nF A_DDC_SCL A_DDC_SDA MAIN+5V R423 47 RST# HSYNC_OUT1 HSYNC_OUT SOG_CSYNC AD0 AD1 AD2 AD3 AD4 AD5 AD6 AD7 ALE INT A_DDC_SCL RxC- RxC+ Rx0- Rx0+ Rx1- Rx1+ Rx2- Rx2+ GRN+ PANEL_EN BLU+ BLU- GRN+ GRN- RED+ RED- CHK_DSUB HSYNC_IN VSYNC_IN D_DDC_SDA A_DDC_SDA RED+ BLU- GRN- RED- DPMS_ON OFF_SW D_DDC_SCL ADJ_BL HSYNC VSYNC CHK_DSUB D_DDC_SCL D_DDC_SDA OFF_SW INT LED_GRN POWER_KEY LED_GRN DPMS_ON CHK_DVI SOG_CSYNC POWER_KEY CHK_DVI VSYNC_OUT AD7 AD4 M_SDA M_SCL AD1 AD3 AD2 ALE AD0 AD6 AD5 PANEL_EN HSYNC_OUT ADJ_BL VSYNC_OUT RX1- RX1+ RX2- RX2+ HFS HCLK HDATA BLU+ HSYNC_OUT1 VSYNC_OUT HFS HDATA HCLK RST# BL_EN HSYNC_IN HSYNC VSYNC_IN VSYNC M_SDA M_SCL BL_EN RXC+ RXC- RX0- RX0+ 2 7 8 3 4 5 1 6 11 Schematic Diagrams 11-2 DI17PS 1 2 3 4 5 6 7 8
