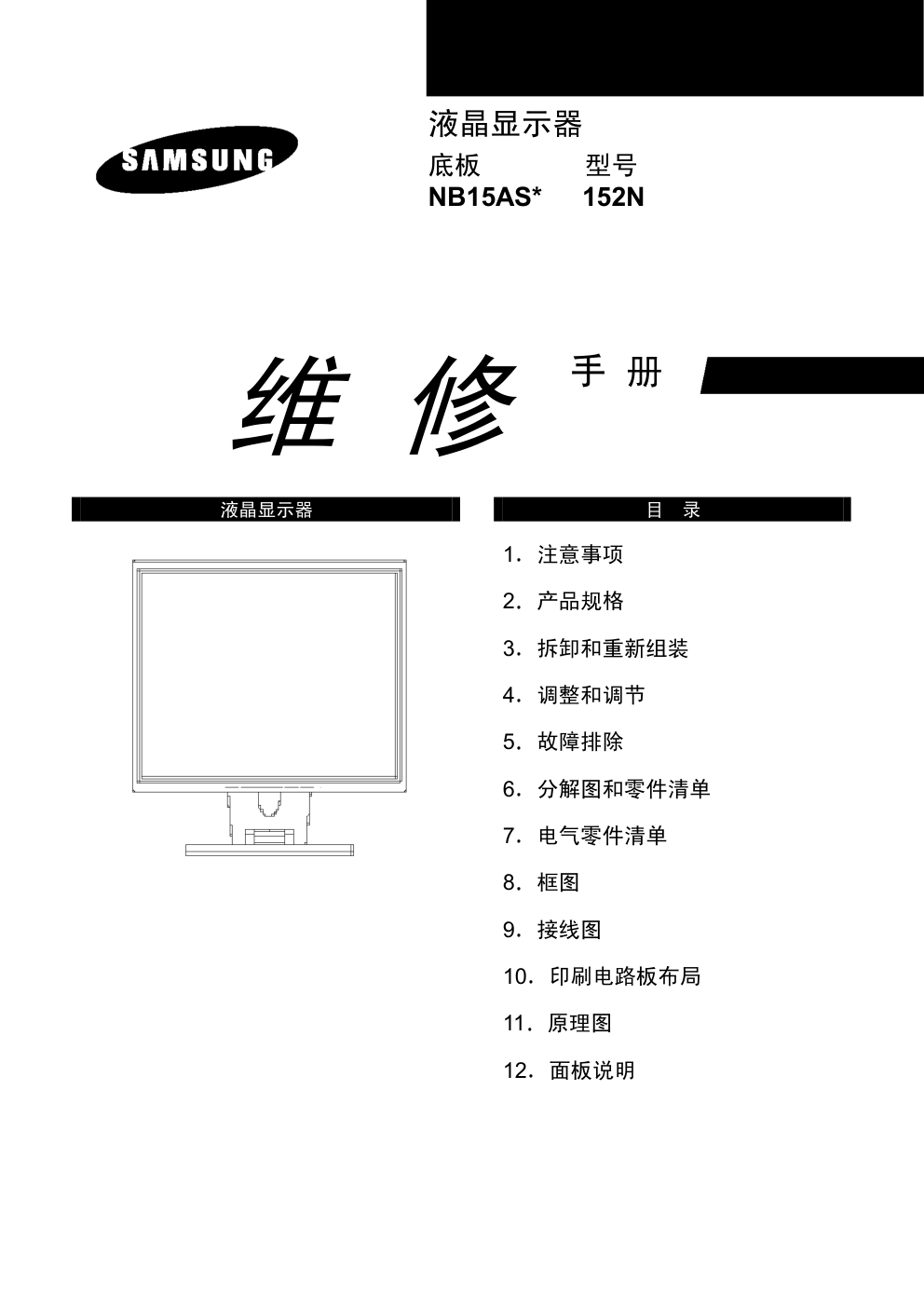

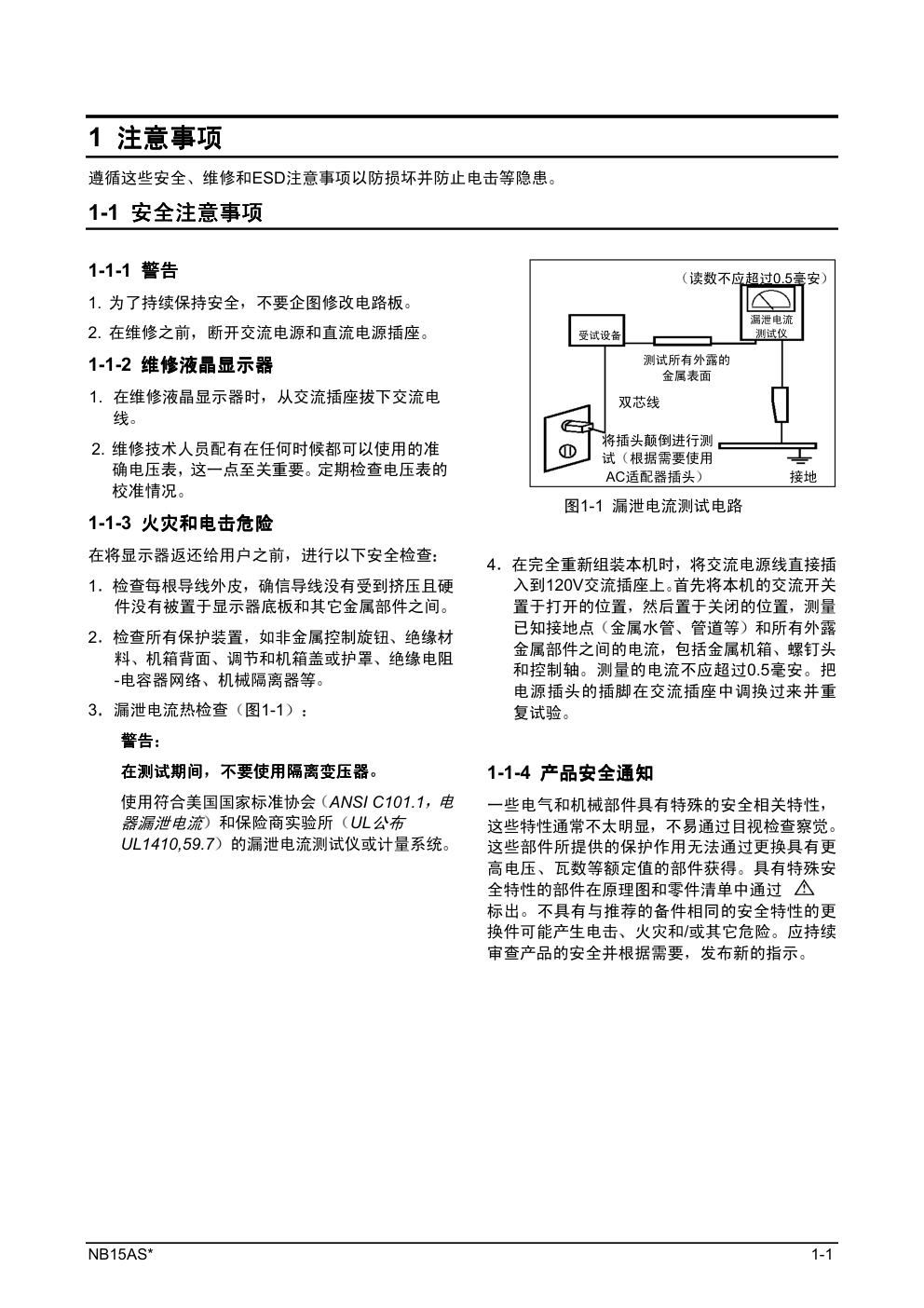

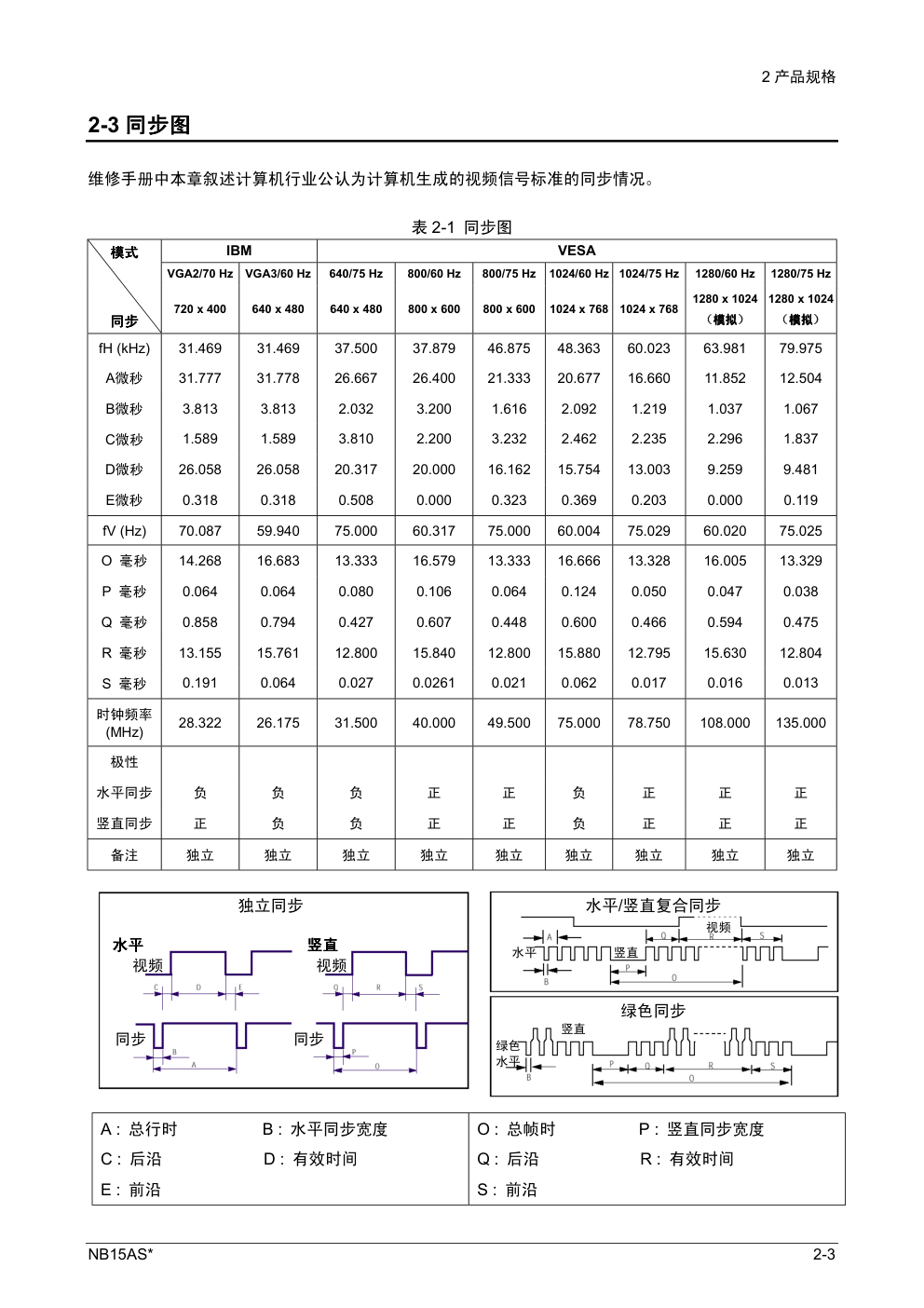

维 修 液晶显示器 目 录 1 注意事项 2 产品规格 3 拆卸和重新组装 4 调整和调节 5 故障排除 6 分解图和零件清单 7 电气零件清单 8 框图 9 接线图 10 印刷电路板布局 11 原理图 12 面板说明 液晶显示器 底板 型号 NB15AS* 152N 手 册 三星电子 本维修手册归三星电子有限公司所有 未经允 许擅自使用本手册 会受到适用的国际和/或国 内法律的惩罚 ©三星电子有限公司 P/N BN82-00096 http://www.samsungmonitor.com SyncMaster 世界各地 http://www.samsung-monitor.com SyncMaster 美国 URL http://ecms.samsungelectronics.com/ NB15AS* 1-1 1 注意事项 注意事项 注意事项 注意事项 遵循这些安全 维修和ESD注意事项以防损坏并防止电击等隐患 1-1 安全注意事项 安全注意事项 安全注意事项 安全注意事项 读数不应超过0.5毫安 受试设备 漏泄电流 测试仪 测试所有外露的 金属表面 双芯线 将插头颠倒进行测 试 根据需要使用 AC适配器插头 接地 1-1-1 警告 警告 警告 警告 1. 为了持续保持安全 不要企图修改电路板 2. 在维修之前 断开交流电源和直流电源插座 1-1-2 维修液晶显示器 维修液晶显示器 维修液晶显示器 维修液晶显示器 1. 在维修液晶显示器时 从交流插座拔下交流电 线 2. 维修技术人员配有在任何时候都可以使用的准 确电压表 这一点至关重要 定期检查电压表的 校准情况 1-1-3 火灾和电击危险 火灾和电击危险 火灾和电击危险 火灾和电击危险 在将显示器返还给用户之前 进行以下安全检查 1 检查每根导线外皮 确信导线没有受到挤压且硬 件没有被置于显示器底板和其它金属部件之间 2 检查所有保护装置 如非金属控制旋钮 绝缘材 料 机箱背面 调节和机箱盖或护罩 绝缘电阻 -电容器网络 机械隔离器等 3 漏泄电流热检查 图1-1 警告 警告 警告 警告 在测试期间 在测试期间 在测试期间 在测试期间 不要使用隔离变压器 不要使用隔离变压器 不要使用隔离变压器 不要使用隔离变压器 使用符合美国国家标准协会 ANSI C101.1 电 器漏泄电流 和保险商实验所 UL公布 UL1410,59.7 的漏泄电流测试仪或计量系统 图1-1 漏泄电流测试电路 4 在完全重新组装本机时 将交流电源线直接插 入到120V交流插座上 首先将本机的交流开关 置于打开的位置 然后置于关闭的位置 测量 已知接地点 金属水管 管道等 和所有外露 金属部件之间的电流 包括金属机箱 螺钉头 和控制轴 测量的电流不应超过0.5毫安 把 电源插头的插脚在交流插座中调换过来并重 复试验 1-1-4 产品安全通知 产品安全通知 产品安全通知 产品安全通知 一些电气和机械部件具有特殊的安全相关特性 这些特性通常不太明显 不易通过目视检查察觉 这些部件所提供的保护作用无法通过更换具有更 高电压 瓦数等额定值的部件获得 具有特殊安 全特性的部件在原理图和零件清单中通过 标出 不具有与推荐的备件相同的安全特性的更 换件可能产生电击 火灾和/或其它危险 应持续 审查产品的安全并根据需要 发布新的指示 1 注意事项 1-2 NB15AS* 1-2 维修注意事项 维修注意事项 维修注意事项 维修注意事项 警告 警告 警告 警告 安装极性错误的电解电容器会发生爆炸 小心 小心 小心 小心 维修本维修手册中叙述的设备前 请阅读并遵循本手册中 安全注意事项 一节 注意 注意 注意 注意 如果无法预见的情况在维修注意事项和安全注意事项之间造成冲突 要遵守安全注意事项 1-2-1 通用维修注意事项 通用维修注意事项 通用维修注意事项 通用维修注意事项 1.在准备进行以下操作之前 要将本机的交流电 源线从交流电源拔下来并断开直流电源插口的 连接 (a) 拆除或重新安装任何部件或组件 (b) 拔下 印刷电路板插头或连接器 (c) 连接与电解电容 器并联的所有测试部件 2.为了安全起见 一些部件被抬高 高过印刷电 路板 有时 使用绝缘管或胶带 有时 内部 接线被夹起来 目的是为了防止与致热部件接 触 把所有此类元件重新安装到其原来的位置 3.在维修后 要检查螺钉 部件和接线是否正确 地重新安装 要保证维修过的部件周围区域没 有损坏 4. 检查交流插座的插片和易碰到的导电部件 如 金属盘 输入端子和耳机塞孔 之间的绝缘情 况 5. 绝缘检查步骤 由交流电源断开电源线并把电 源开关转到打开的位置 将绝缘电阻表 500 伏 连接到交流插头的插片上 交流插头的各插片和易碰到的导电部件之间的 绝缘电阻 见上面 应大于1兆欧 6. 在连接正极性导线之前 应把测试仪接地线接 到仪表底板上 始终最后拆除仪表的接地线 1-3 静电敏感器件 静电敏感器件 静电敏感器件 静电敏感器件 (ESD) 注意事项 注意事项 注意事项 注意事项 一些半导体 固态 设备很容易被静电损坏 此类部件一般被称为静电敏感器件 ESD 典型的ESD器 件有集成电路和一些场效应晶体管 下列方法会减少静电造成的部件损坏事件的发生率 1 在处理任何半导体部件或组件之前 要立即通 过接触已知的接地点 将静电从身体上放掉 另外一种办法是 戴上放电的腕带装置 为了 避免电击的危险 在给显示器加电之前 务必 取下腕带 2 在拆除配有ESD的组件后 将其放到导电平面 如铝箔 以防积聚静电 3 不要使用带有氟里昂的化学品 这会产生足以 破坏ESD的电荷 4 仅使用接地的烙铁焊接或焊开ESD 5 仅使用防静电除焊装置 一些不属于 防静电 类的除焊装置可能产生足以破坏ESD的电荷 6 在准备安装之前 不要将备用ESD由保护包装 中取出 绝大多数备用ESD均包装有导线 这 些导线通过导电泡沫 铝箔或其它导电材料短 接 7 即将由备用ESD导线上除去保护材料之前 应 使保护材料与安装器件的底板和电路组件接 触 注意 不要给底板或电路加电并遵守其它安 全注意事项 8 在处理没有包装的备用ESD时 要尽量减少身 体的运动 一些运动如摩擦衣服或由铺地毯的 地板上抬起脚都会产生足以破坏ESD的静电 NB15AS* 2-1 2 产品规格 产品规格 产品规格 产品规格 2-1 规格 规格 规格 规格 项目 说明 液晶显示屏 薄膜晶体管液晶显示屏 RGB 竖条纹 正常黑色发送 17 英寸可视 0.264 水平 0.264 竖直 mm 像素点距 扫描频率 水平 31 kHz~81 kHz 自动 竖直 56 Hz~75 Hz 显示颜色 16.2 M 颜色 最大分辨率 水平 1280 像素 竖直 1024 像素 视频输入信号 75Ω 时 模拟 0.714Vp-p±5% 正 内部端接 输入同步信号 类型 单独分开的水平/竖直同步 复合水平/竖直 电平 TTL 电平(V 高 2.0 V, V 低 0.8 V), 绿色同步 (≤–0.25 V) 最大像素时钟率 135 MHz 有效显示水平/竖直 338 3 mm/270 3 mm 交流电源电压和频率 AC 90~264 伏 60/50Hz 3Hz 功耗 42 W 最大 40W 正常 尺寸 设备 宽 深 高 包装 14.5 x 15.5 x 7.0 英寸 (368.2 x 394.3 x 177.0 mm) 带底座 14.5 x 12.2 x 2.3 英寸 (368.2 x 310.1 x 58.8 mm) 带底座 17.9 x 7.7 x 19.1 英寸 (454 x 195 x 483 mm) 重量 设备/包装 4.7 kg (10.4 lbs) / 6.0 kg (13.2 lbs) 环境因素 工作温度 50℉~104℉ 10 ~40 工作湿度 10%~80% 存放温度 -13℉~113℉ -25 ~45 存放湿度 5%~95% • NB15AS*满足SWEDAC (TC0 99) 有关减少电磁场的建议 • 设计和规格可随时变更恕不事先通知 2 产品规格 2-2 NB15AS* 2-2 管脚配置 管脚配置 管脚配置 管脚配置 15 针 D-Sub 信号电缆连接器 同步 类型 管脚 单独分开 复合 绿色同步 1 红色 红色 红色 2 绿色 绿色 绿色+水平/竖直同步 3 蓝色 蓝色 蓝色 4 GND GND GND 5 DDC 返回 GND DDC 返回 GND DDC 返回 GND 6 GND 红色 GND 红色 GND 红色 7 GND 绿色 GND 绿色 GND 绿色 8 GND 蓝色 GND 蓝色 GND 蓝色 9 DDC 电源输入 +5V DDC 电源输入 +5V DDC 电源输入 +5V 10 自动光栅 自动光栅 自动光栅 11 GND GND GND 12 Bi-Dr 数据 SDA Bi-Dr 数据 SDA Bi-Dr 数据 SDA 13 水平同步 水平/竖直同步 未使用 14 竖直同步 未使用 未使用 15 DDC 时钟 SCL DDC 时钟 SCL DDC 时钟 SCL 2 产品规格 NB15AS* 2-3 2-3 同步图 同步图 同步图 同步图 维修手册中本章叙述计算机行业公认为计算机生成的视频信号标准的同步情况 表 2-1 同步图 IBM VESA VGA2/70 Hz VGA3/60 Hz 640/75 Hz 800/60 Hz 800/75 Hz 1024/60 Hz 1024/75 Hz 1280/60 Hz 1280/75 Hz 模式 模式 模式 模式 同步 同步 同步 同步 720 x 400 640 x 480 640 x 480 800 x 600 800 x 600 1024 x 768 1024 x 768 1280 x 1024 模拟 模拟 模拟 模拟 1280 x 1024 模拟 模拟 模拟 模拟 fH (kHz) 31.469 31.469 37.500 37.879 46.875 48.363 60.023 63.981 79.975 A微秒 31.777 31.778 26.667 26.400 21.333 20.677 16.660 11.852 12.504 B微秒 3.813 3.813 2.032 3.200 1.616 2.092 1.219 1.037 1.067 C微秒 1.589 1.589 3.810 2.200 3.232 2.462 2.235 2.296 1.837 D微秒 26.058 26.058 20.317 20.000 16.162 15.754 13.003 9.259 9.481 E微秒 0.318 0.318 0.508 0.000 0.323 0.369 0.203 0.000 0.119 fV (Hz) 70.087 59.940 75.000 60.317 75.000 60.004 75.029 60.020 75.025 O 毫秒 14.268 16.683 13.333 16.579 13.333 16.666 13.328 16.005 13.329 P 毫秒 0.064 0.064 0.080 0.106 0.064 0.124 0.050 0.047 0.038 Q 毫秒 0.858 0.794 0.427 0.607 0.448 0.600 0.466 0.594 0.475 R 毫秒 13.155 15.761 12.800 15.840 12.800 15.880 12.795 15.630 12.804 S 毫秒 0.191 0.064 0.027 0.0261 0.021 0.062 0.017 0.016 0.013 时钟频率 (MHz) 28.322 26.175 31.500 40.000 49.500 75.000 78.750 108.000 135.000 极性 水平同步 负 负 负 正 正 负 正 正 正 竖直同步 正 负 负 正 正 负 正 正 正 备注 独立 独立 独立 独立 独立 独立 独立 独立 独立 独立同步 水平 水平 水平 水平 竖直 竖直 竖直 竖直 视频 视频 同步 同步 水平/竖直复合同步 视频 水平 竖直 绿色同步 竖直 绿色 水平 A : 总行时 B : 水平同步宽度 C : 后沿 D : 有效时间 E : 前沿 O : 总帧时 P : 竖直同步宽度 Q : 后沿 R : 有效时间 S : 前沿 2 产品规格 2-4 NB15AS* 备忘录 NB15AS* 3-1 3 拆卸和重新组装 拆卸和重新组装 拆卸和重新组装 拆卸和重新组装 维修手册的这一章叙述 NB15AS*显示器的拆卸和重新组装步骤 警告 警告 警告 警告 本显示器包含静电敏感器件 本显示器包含静电敏感器件 本显示器包含静电敏感器件 本显示器包含静电敏感器件 处理这些部件时应小心 处理这些部件时应小心 处理这些部件时应小心 处理这些部件时应小心 3-1 拆卸 拆卸 拆卸 拆卸 小心 1. 拆卸前 断开显示器电源 2. 认真遵守这些说明 切勿使用金属器具撬开机箱 3. 后盖开启工具 BH81-00001A 1 将显示器面朝下放到铺有垫子的桌子 上 拆除底座上把手的两个螺钉 并拆 除信号电缆 小心 拆除底座上把手螺 钉时 不要把底座掉到脚面上 2 拆除前盖 并拆除后盖 3 拆除 TCO 板的两个螺钉 并拆除电源板 的 1 个螺钉 4. 拆除盒带 并拔下功能电缆 变换器电缆 3 拆卸和重新组装 3-2 NB15AS* 5. 拔下 LVDS 电缆 并从护板上拆下 4 个螺 钉 板角的 4 个螺钉 6. 从面板抬起护板 3-2 灯组件的更换顺序 灯组件的更换顺序 灯组件的更换顺序 灯组件的更换顺序 1 拆除液晶显示屏模块上的 2 个螺钉 顶部和 底部 注意 在工作前始终应清理工作台 2 拉出灯组件 不可过分用力 3 拆卸和重新组装 NB15AS* 3-3 3 从液晶显示屏模取出灯组件 4 本图表示 从液晶显示屏模块完全拆除灯 组件 *应在断电情况下 并且使用推荐的干净工作台 更换灯组件 3-3 重新组装 重新组装 重新组装 重新组装 重新组装步骤与拆卸步骤相反 3 拆卸和重新组装 3-4 NB15AS* 备忘录 备忘录 备忘录 备忘录 NB15AS* 4-1 4 调整和调节 调整和调节 调整和调节 调整和调节 维修手册本章说明如何使用 RS232 JIG 该功能为更换 AD 板和程序存储器 IC110 所需 4-1 所需的设备 所需的设备 所需的设备 所需的设备 以下设备为调整显示器所需 • 装有Windows 95 Windows 98或Windows NT的计算机 • MTI-2031 DDC管理工具 4-2 自动色彩调整 自动色彩调整 自动色彩调整 自动色彩调整 若要输入图像 使用 16 级灰度或任何使用黑色和白色的图形 1. 屏幕设置随相关销售地区而异 自动颜色 的 OSD 语言显示各地区的默认语言设置 2. 按 退出 键 5 秒钟 4-3 DDC EDID数据输入 数据输入 数据输入 数据输入 1. 在更换 AD 印刷电路板时 输入 DDC EDID 数据 2. 由 HQ 质量控制部门接收/下载适于该机型 DDC 文件 安装以下装置 图 1 并输入数据 需要调整的显示器 MTI-2031 DDC 管理器 并行连接器 25 针电缆 连接显示器信号电缆 图 1 4-4 更换显示屏时在屏显示调节 更换显示屏时在屏显示调节 更换显示屏时在屏显示调节 更换显示屏时在屏显示调节 1. 调整亮度和对比度到 0 然后 按下退出键 5 秒 维修功能 OSD 出现在屏幕上 2. 按 + 键将光标置于显示屏上 按菜单键 5 秒 4-5 仅更换灯时在屏显示调节 仅更换灯时在屏显示调节 仅更换灯时在屏显示调节 仅更换灯时在屏显示调节 1. 调整亮度和对比度到 0 然后 按退出键 5 秒 维修功能 OSD 出现在屏幕上 2. 按 + 键 选择上灯并按菜单键 5 秒 然后 选择下灯并按菜单键 5 秒 *注意 如欲了解维修功能的详情 请务必阅读以下说明 4 调整和调节 4-2 NB15AS* 4-6 维修功能说明 维修功能说明 维修功能说明 维修功能说明 4-6-1 如何显示维修功能 如何显示维修功能 如何显示维修功能 如何显示维修功能 OSD 1. 亮度和对比度值应变为零 2. 在 5 秒内 按退出键 3. 维修功能 OSD 将显示 *如果您想取消维修功能 OSD 则必须断电 显示屏信息 软件版本 校验和 图 2. 维修功能 OSD 举例 维修功能 OSD 是基于 29 列 12 排的网格 维修功能 OSD 包含显示屏信息 软件版本和 MICOM 检验和 4-6-2 如何控制维修功能 如何控制维修功能 如何控制维修功能 如何控制维修功能 OSD 1. 在 OSD 上选择了显示屏时 在您按下右键时 底色会改变成蓝色 从 显示屏 到 国家 像素移 动 上灯 下灯 图 3. 4 调整和调节 NB15AS* 4-3 4-6-3 如何控制维修功能 如何控制维修功能 如何控制维修功能 如何控制维修功能 OSD *在更换显示屏或灯后 必须重设维修功能 OSD *更换显示屏的情况 在更换显示屏后 在 5 秒内按菜单键 然后 显示屏频道数升高一级且显示屏时间信息被重设为零 同时 其它信息被重设为零 上/下灯 显示屏循环 图 4. 4-6-4 如何 如何 如何 如何控制维修功能 控制维修功能 控制维修功能 控制维修功能 OSD *在更换上灯或下灯的情况下 在更换上灯或下灯后 1. 选择上灯或下灯 2. 在 5 秒内按菜单键 然后 频道数和时间会被重设为零 仅限于选定项 图 5. 图 6. 4 调整和调节 4-4 NB15AS* 4-6-5 像素移动和语言选择更改 像素移动和语言选择更改 像素移动和语言选择更改 像素移动和语言选择更改 *注意 使用 - 键 改变像素移动和国家菜单值 1 像素移动 开�关 -当显示相同的图像 并且长时间没有变化时 本功能防止显示屏图像残留 * 开 适用于 EEPROM 0x2E 时 0x01” 关 适用于其他 在 EEPROM 调节后 始终应重启显示器 -运动路径 见图 7 移动一步需要 4 分钟 总共 32 步 128 分钟 开始 图 7. -位置复位 a) 显示器重启 b) 调节图像模式 c) 用户调节按键 *注意 在维修菜单没有像素移动功能 2 国家 世界�韩国�中国�日本 -通过本功能 可以为各地区/国家选择相关的屏幕显示语言 -世界 7 种语言 英语 德语 西班牙语 法语 意大利语 瑞典语 俄语 -韩语 2 种语言 韩语 英语 -汉语 2 种语言 简体中文 英语 -日语 2 种语言 日语 英语 图 8 图 8-1 4 调整和调节 NB15AS* 4-5 图 8-2 图 8-3 图 9 图 9-1 4 调整和调节 4-6 NB15AS* 备忘录 NB15AS* 5-1 5-1 故障排除 故障排除 故障排除 故障排除 注 1. 在进行故障排除之前 按如下方式设置 PC 显示器 � 分辨率 1280 1024 � 水平频率 64 kHz � 垂直频率 60 Hz 2. 如果没有图像出现 确保正确连接了电源线 3. 检查以下电路 � 没有光栅出现 音频印刷电路板 SMPS 印刷电路板 主印刷电路板 � 13V 形成 但没有画面 主印刷电路板 � 13V 没有形成 主印刷电路板 4. 如果按下 退出 按钮超过 5 秒 则显示器自动返回工厂预设值 5-1 未通电 未通电 未通电 未通电 CN5 管脚 4 为 0V 时 CN5 管脚 8 9 和 3 是否分别出 现正常的 DC13V 5V 否 更换 IP 板 是 当IC9管脚2为0V时 IC9 管脚 7 和 8 是否出现正常 的 DC 5V 否 检查 IC9 和相关电路 是 当 IC9 管脚 4 为 5V 时 IC9 管脚 5 和 6 是否出现 正常的 DC5V 否 检查 IC9 和相关电路 是 IC1 管脚 3 是否出现正常 的 DC 3.3V 否 检查 IC1 和相关电路 *0V 表示通电状态 除 DPMS 以外显示器运行良好 并且关闭电源时 应向 CN5 的 4 号管脚通 0V 电 5 故障排除 5-2 NB15AS* 5-2 没有图像 没有图像 没有图像 没有图像 检查信号电缆连接和电源 X1 和 X2 振荡是否正常 否 更换或检查相关电路 是 BD9 BD10 和 BD11 是否有 R G B 输入 否 检查输入部分 是 IC8 管脚 8 和 10 是否出现同步信号 否 检查 IC8 和有关电路 是 R192 R189 R198 是否有同步和数据输出 否 检查与 IC7 有关的电源和 输出部分 是 R232 R241~R259 是否出现输出信号 否 检查相关电路的 R204 的 panel_EN 信号和 R231 的 BL_EN 信号 是 CN3 管脚 1 2 和 3 是否有 DC 5V 否 检查 IC9 和相关电路 是 更换液晶显示屏 5 故障排除 NB15AS* 5-3 波形 5 故障排除 5-4 NB15AS* 备忘录 NB15AS* 11-1 11 Schematic Diagrams ❈ This Document can not be used without Samsung’s authorization. 5V 5V 5V Not inserted(SOG Only) LOW : ON HIGH : OFF RxO1- RxO1+ RxO2- RxO2+ GND RxOC- RxOC+ RxO3- RxO3+ RxE0- RxE2+ GND M/M Stand Option NC LOW : ON HIGH : OFF NC LOW : ON HIGH : OFF NC To Function PCB MST9131 To IP Board LOW : OFF HIGH : ON Serial Communicatiom RxO0- RxO0+ Parallel Communication W/O Buffer With Buffer RxE0+ GND RxE1- RxE1+ RxE2- RxEC- RxEC+ RxE3- GND RxE3+ Seperate the Power Plane and Trace for Audio Noise HIGH : OFF LOW : ON CN1 dcjhp_7 1 2 3 DVI-D’SUB DDC_IC 1.5uH BD5 10 R234 3.3VAD +5V_M 510 1/16W R284 ZD1 16V C26 1 100nF R252 47 R251 47 47 R250 R240 47 R249 ZD3 10 FT3 BLM41P600S 1 A 2 B ZD4 D7 1 2 3 0 R227 MO C70 10nF 50V 2 3 C31 16V 100nF D4 1 127 65 WRZ 122 XIN XOUT 123 C43 10000nF MO VDDC_1 64 VDDC_2 VDDC_3 85 VDDC_4 111 VDDP_1 55 VDDP_2 61 VDDP_3 72 82 VDDP_4 VDDP_5 94 VDDP_6 107 114 VDDP_7 VSYNC0 REFM 38 37 REFP REXT 15 32 RINOM RMID 36 33 RON0 4 R_ 42 SCL SDA 41 31 SOGIN0 58 21 NC_4 22 23 NC_5 NC_6 24 25 NC_7 26 NC_8 46 NC_9 PWM0 44 PWM1 45 3 R 60 RDZ 98 NC_12 NC_13 99 NC_14 100 104 NC_15 NC_16 105 108 NC_17 NC_18 109 110 NC_19 20 NC_2 128 NC_20 NC_3 91 LVB2M LVB2P 90 LVB3M 87 86 LVB3P LVBCKM 89 88 LVBCKP 97 LVBOM LVBOP 96 NC_1 1 67 NC_10 68 NC_11 LVA0P LVA1M 79 LVA1P 78 77 LVA2M 76 LVA2P LVA3M 71 LVA3P 70 75 LVACKM LVACKP 74 LVB1M 93 92 LVB1P GNDP_4 83 GNDP_5 95 GNDP_6 101 GNDP_7 106 GNDP_8 GNDP_9 113 7 G_ 126 HSYNC0 HWRESET 121 INT 43 LVA0M 81 80 G 6 30 GIN0 29 GINOM GNDC_1 57 GNDC_2 63 GNDC_3 84 112 GNDC_4 56 GNDP_1 62 GNDP_2 GNDP_3 66 73 103 10 B_ CK 12 13 CK_ 40 CS 118 DDC1_CLK DDC1_DAT 117 DDC2_CLK 116 DDC2_DAT 115 DDCROM_CLK 119 120 DDCROM_DAT 39 AVSS_DVI_1 2 AVSS_DVI_2 5 AVSS_DVI_3 11 102 AVSS_MPLL_1 AVSS_MPLL_2 125 AVSS_PLL 17 9 B BIN0 28 BINOM 27 69 BUSTYPE BYPASS 54 AD7 ALE 59 AVDD_1 18 AVDD_2 35 AVDD_DVI_1 8 14 AVDD_DVI_2 124 AVDD_MPLL 16 AVDD_PLL 19 AVSS_1 AVSS_2 34 AVSS_3 000250001 IC12 AD0 47 48 AD1 AD2 49 AD3 50 AD4 51 52 AD5 AD6 53 R210 75 R220 100 R182 1/16W 100 TP318 R248 47 R258 R247 47 R257 47 47 47 R255 47 R256 1 2 3 1 MO 50V 10nF D10 C67 C34 16V 100nF C61 15pF 50V MO C36 16V 100nF 47 R242 47 R241 MO 10V 10000nF R233 10 SGM32F1E104-2A FT6 C46 4.7K 1/16W D12 MMBD4148SE 1 2 3 R260 1/16W 1M R280 C42 MO 10V 10000nF 16 17 18 19 20 21 22 23 24 25 26 5 6 7 8 9 10 11 12 13 14 15 slcon30p 27 28 29 30 1 2 3 4 1M 1/16W CN3 MO 50V 22pF C63 R279 C62 22pF 50V MO D14 1 2 3 U2 TP43 R190 100 BA033FP IC2 GND 2 IN 1 OUT 3 3.3VPLL R259 47 +5V_S 10 R235 TP39 TP126 1 1.5K 1/16W ZD6 BZX84C5V1 1 A B 2 C 3 R285 1/16W 100 R186 16V C35 100nF R183 100 1/16W MO 10000nF C54 1 O_1 4 O_2 6 O_3 8 O_4 10 O_5 12 O_O 2 VCC 14 2.5VDD +13V_IN MC74F14D IC8 GND 7 I1 3 I2 5 I3 9 I4 11 I5 13 IO 10000nF 10V MO C47 +5V_B 100nF C12 16V R283 470 TP323 50V 10nF C64 MO R230 3.3VPO R296 10K 0 1/16W 10K R306 R238 10 10 R237 1 R236 10 R288 3.3VDV 1/16W 100K 10K R302 R189 100 D13 1 2 3 TP44 100nF +5V 10nF C24 16V MO C69 R226 0 1/16W C50 10000nF 10V 16V C6 C44 10000nF 100nF 10000nF C45 MO MO 1 TP1494 1 100 TP124 1/16W 680K R289 R179 2SC2412K-Q Q4 B C E +5V R307 10K 16V 100nF C21 3.3VPO MO 50V 15pF C60 1.5uH BD3 DDC_5V 1/16W 10K R298 SGM32F1E104-2A FT11 A 1 2 3 B C A 1 2 3 B C A 1 2 3 B C A 1 2 3 B C A 1 2 3 B C 10nF 50V MO C68 3.3VDPLL C51 10000nF 10V MO LM1881M IC4 1 2 3 4 8 7 6 5 16V 100nF C15 GND 4 ON_OFF 2 VIN 1 VOUT 3 TP41 MC33375ST-2.5T3 IC3 MO 50V 0.12nF C71 100 R178 MO 50V C57 3.3VPLL R223 1/16W 0 10K R305 BD1 B CIC21J471NE TP317 C59 15pF 50V MO ZD5 +3.3V_S 100nF 16V 0 C17 FT2 BLM41P600S 1 A 2 B R229 100nF C37 3.3VAD 10000nF C52 16V 100nF C25 C23 100nF 16V 1K 1/16W 1/16W 1K R293 R292 GND IN 3 1 2 OUT 100nF 16V C28 IC1 BA033FP M24C08-WMN1T IC5 1 2 3 4 8 7 6 5 R308 10K R231 0 1/16W R278 47K 1/16W 0 10V 1uF C75 BD11 1/16W 16V C16 2.5VDD 100nF 100nF C8 R180 100 1/16W MO 16V BD4 1.5uH 100nF C7 16V 1 1 1 1 1 1 1 1 +5V_B 100nF 16V C9 1 S2 3 3.3VDV +5V_PANEL TP321 SI9933ADY-T1 IC10 8 D1 D1_1 7 6 D2 D2_1 5 2 G1 4 G2 S1 1/16W 0 R224 TP336 C76 1uF 10V R228 0 FT8 SGM32F1E104-2A TP110 1 ZD2 C19 100nF 16V C73 100pF 50V MO 100nF C38 47uF C3 R212 100 C56 MO 10V 10000nF R271 4.7K 100 R211 100K 1/16W R287 BLM41P600S FT1 A 1 B 2 Q2 2SC2412K-Q B C E 100nF 16V C11 16V C39 100nF +5V_PANEL +5V_M 100 R196 100 BLM41P600S FT4 A 1 B 2 R195 +5V_B FT13 1.5uH C77 470nF 16V MO 1.5uH FT12 4.7K R262 +3.3V_S +5V_S 100 C18 16V 100nF R192 2 3 4 5 6 7 8 TP48 IC6 NM24C02M8 1 C20 16V 100nF 100uF C2 100 R218 +5V 100 R208 R207 100 100 100 R206 4.7K R275 R205 R274 4.7K 4.7K R273 R213 100 R187 100nF 16V C14 D2 MMBD4148SE A B C 1/16W 100 MMBD4148SE A 1 B 2 C 3 1 2 3 1 2 3 R272 4.7K D1 R297 10K 4.7K TP125 1 R269 4.7K R270 R199 R198 100 100 TP5 +5V TP6 TP320 1 100 +5V_M +5V_M 2 3 R194 MMBD4148SE D6 1 R184 100 1/16W R261 C58 15pF 50V MO 4.7K BD9 1/16W 0 R310 1/16W 390ohm R294 15K PD4 31 PD5 30 4 RSTB 6 V33 VSYNCI 44 R197 100 2 PC1 1 PC2 PC3 42 PC4 41 PC5 40 37 PC6 36 PC7 35 PD0 34 PD1 PD2 33 PD3 32 PA6 18 PA7 17 PB0 16 PB1 15 PB2 14 PB3 PB4 28 27 PB5 PB6 26 PB7 25 3 PC0 P30 10 P31 11 P34 12 13 P35 PA0 29 PA1 24 PA2 23 22 PA3 21 PA4 20 PA5 19 5 CVV GND 7 HSYNCI 43 38 NC1 39 NC2 OSCI 9 OSCO 8 10000nF 10V MO IC7 NT68F63L C53 SI9933ADY-T1 IC11 D1 D1_1 D2 D2_1 G1 G2 S1 1 2 3 4 8 7 6 5 S2 D1 D1_1 D2 D2_1 G1 G2 S1 1 2 3 4 8 7 6 5 S2 Q3 2SC2412K-Q B C E C4 470UF 16V 100nF TP2 TP319 1 C10 16V 10nF 50V MO C66 R193 100 HC-49/S-SMD(12MHz,30ppm) X1 Q0 Q1 R264 3.3VDPLL 4.7K R263 4.7K 1/16W 1K R290 +3.3V_S 2SC2412K-Q Q1 B C E X2 HC-49/S-SMD(14.31818MHZ) Q0 Q1 R191 100 4.7K R268 4.7K R267 R265 R266 4.7K 1 2 3 4.7K D8 1 2 3 D9 100nF C33 C32 100nF 16V MO C30 100nF 16V 100nF 16V C22 1 B 2 100nF 16V C13 BLM41P600S FT5 A R203 100 R202 1/16W 100 R201 100 R301 FT9 SGM32F1E104-2A 3 4 5 6 7 8 10K slcon8p CN6 1 2 10V 1uF C74 +5V_B +5V R219 15K R311 100 100 R209 1 1 R204 1K R304 R303 10K 10K R200 100 ZD7 D11 1 2 3 TP322 1 1 1 1 1 SI9933ADY-T1 IC9 D5 1 2 3 SGM32F1E104-2A FT7 47 R254 +5V_M 47 R253 R177 100 1/16W C48 MO 10V 10000nF 16V 100nF C27 0 1/16W R225 1/16W 120 R281 20 21 22 23 24 27 30 31 32 12 13 14 15 16 26 29 17 18 19 4 5 6 7 8 25 28 9 10 11 B C CN2 tpcon32p_1 1 2 3 D3 MMBD4148SE A R188 TP49 1/16W 470 R282 100 10K R300 DDC_5V D15 R181 100 1/16W 1/16W 1K R291 C55 10000nF 10V MO +5V 100nF C40 R309 10K 100nF C5 16V 100 R217 R216 100 R215 100 R214 100 1/16W BD10 4.7K R276 BD2 0 2 3 4 5 6 7 8 9 1.5uH CN5 slcon9p 1 6 7 8 9 10 11 12 13 14 15 d_sub15p CN4 1 2 3 4 5 10K R295 10K 1/16W R299 1.5uH BD6 47 R222 75 TP1496 1 R232 16.000 100uF C1 +13V_IN R239 10 10000nF 10V MO C41 +5V R286 1/16W 100K 1 2 B C 3 1/16W 47K R277 BD8 +5V FT10 SGM32F1E104-2A A 1.5uH BD7 1.5uH 47 R246 47 R245 R244 47 R243 47 C29 100nF 16V 75 R221 C65 MO 50V 10nF TP1495 1 1.5uH C83 MO 50V 10nF BD13 BD12 1.5uH D16 SC 47nF,10%,25V,X7R,TP,1608,- C-CERAMIC,CHIP MO 25V 47nF C84 R313 10K 100nF 16V C82 C81 16V 100nF 100nF 16V C80 C79 10uF 16V 16V 10uF C78 C72 100pF 50V MO R185 TP40 R312 1/16W 100 C49 1/16W 15K RST# PANEL_EN KEY1 KEY2 10000nF 10V MO PANEL_EN HSYNC_OUT HSYNC_OUT1 BL_EN SW_REG_EN POWER_OFF ALE RST# AD6 AD7 AD4 AD5 AD2 AD3 AD0 AD1 HSYNC_IN VSYNC_IN VSYNC HSYNC AD3 AD1 AD2 AD7 ALE RD WR AD0 HFS CHK_DVI SOUND_CTRL HSYNC_IN WR HDATA HCLK RD HFS DDC_SDA M_SDA M_SCL SW_REG_EN DDC_SCL KEY1 KEY2 HSYNC VSYNC ADJ_BL SOG_CSYNC VSYNC_OUT HSYNC_OUT BL_EN HCLK HDATA POWER_OFF AD6 AD5 AD4 G_GND G_IN B_IN G_GND B_GND R_GND G_IN R_IN VSYNC_OUT LED_G CHK_DSUB RX2+ RX2- RX1+ RX1- RX0+ RX0- RXC- RXC+ SOUND_CTRL LED_R LED_G R_GND ADJ_BL SW_REG_ENB LED_R RX0- RX1+ RX2- RX1- RX2+ RX0+ CHK_DVI D_DDC_SDA D_DDC_SCL RXC+ RXC- D_DDC_SCL D_DDC_SDA SW_REG_EN R_IN B_IN DDC_SCL B_GND VSYNC_IN M_SCL M_SDA HSYNC_OUT1 5V_PC SOG_CSYNC DDC_SDA CHK_DSUB SW_REG_ENB 2 1 3 4 5 11 Schematic Diagrams 11-2 NB15AS* 1 2 3 4 5
