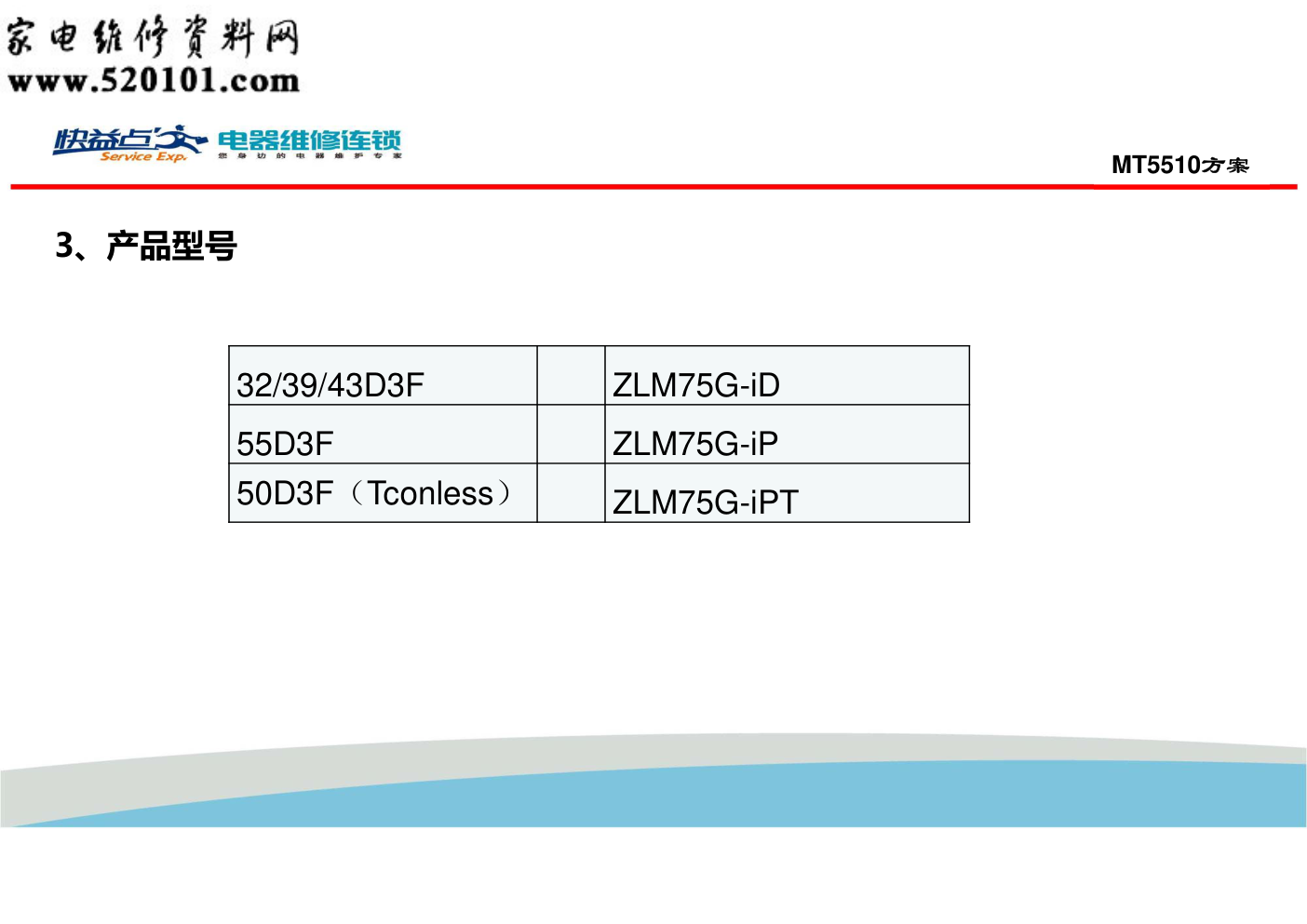

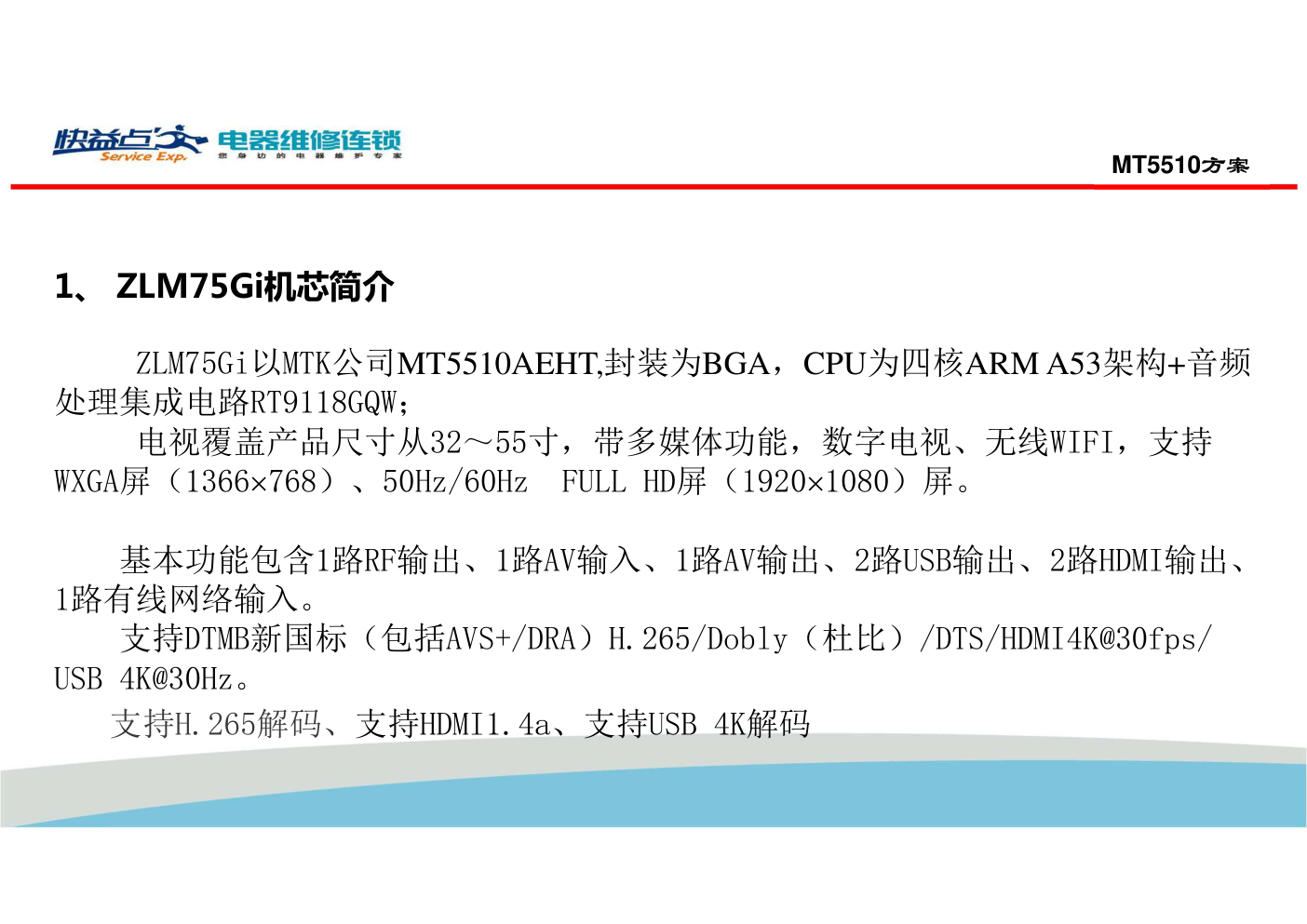

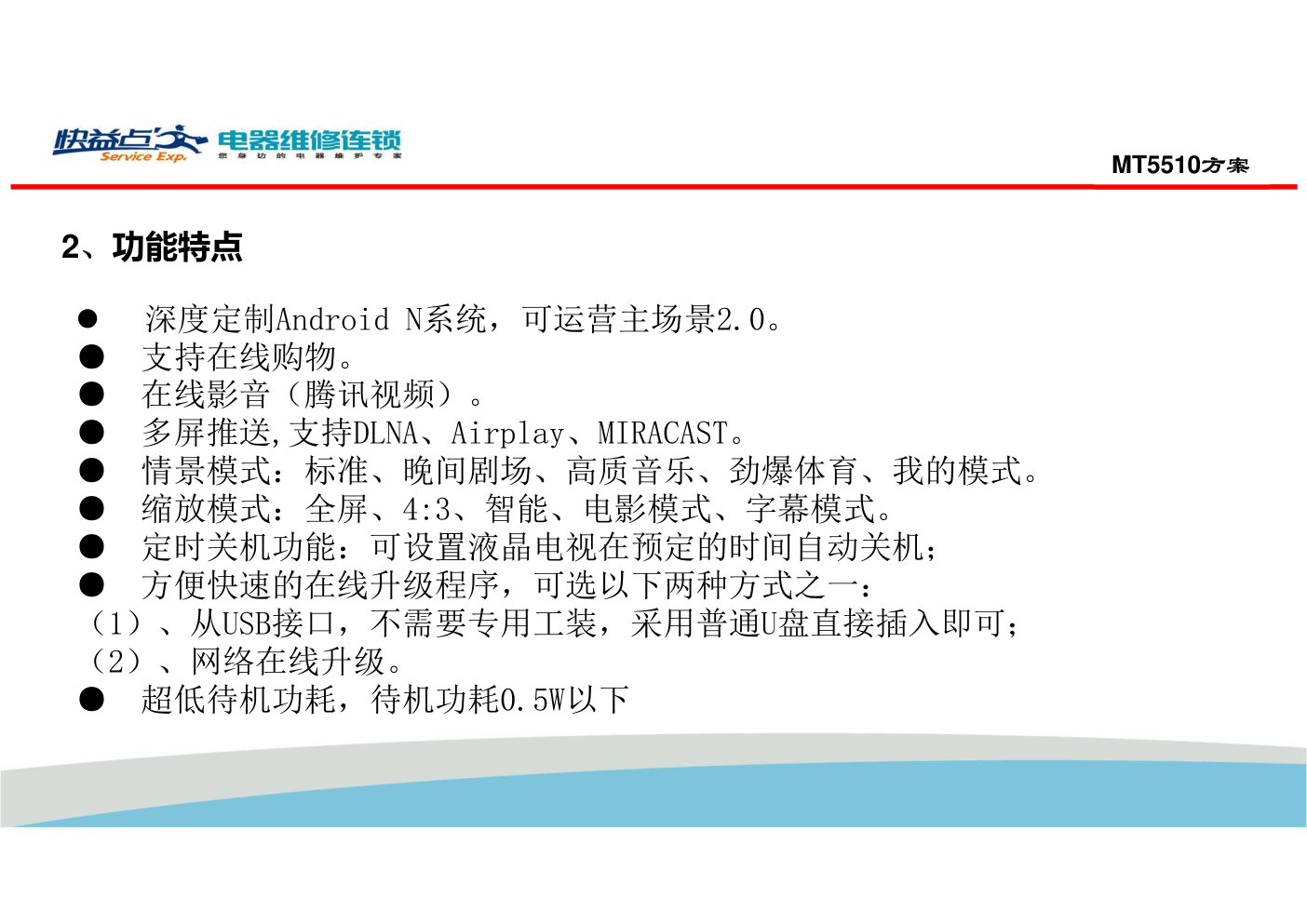

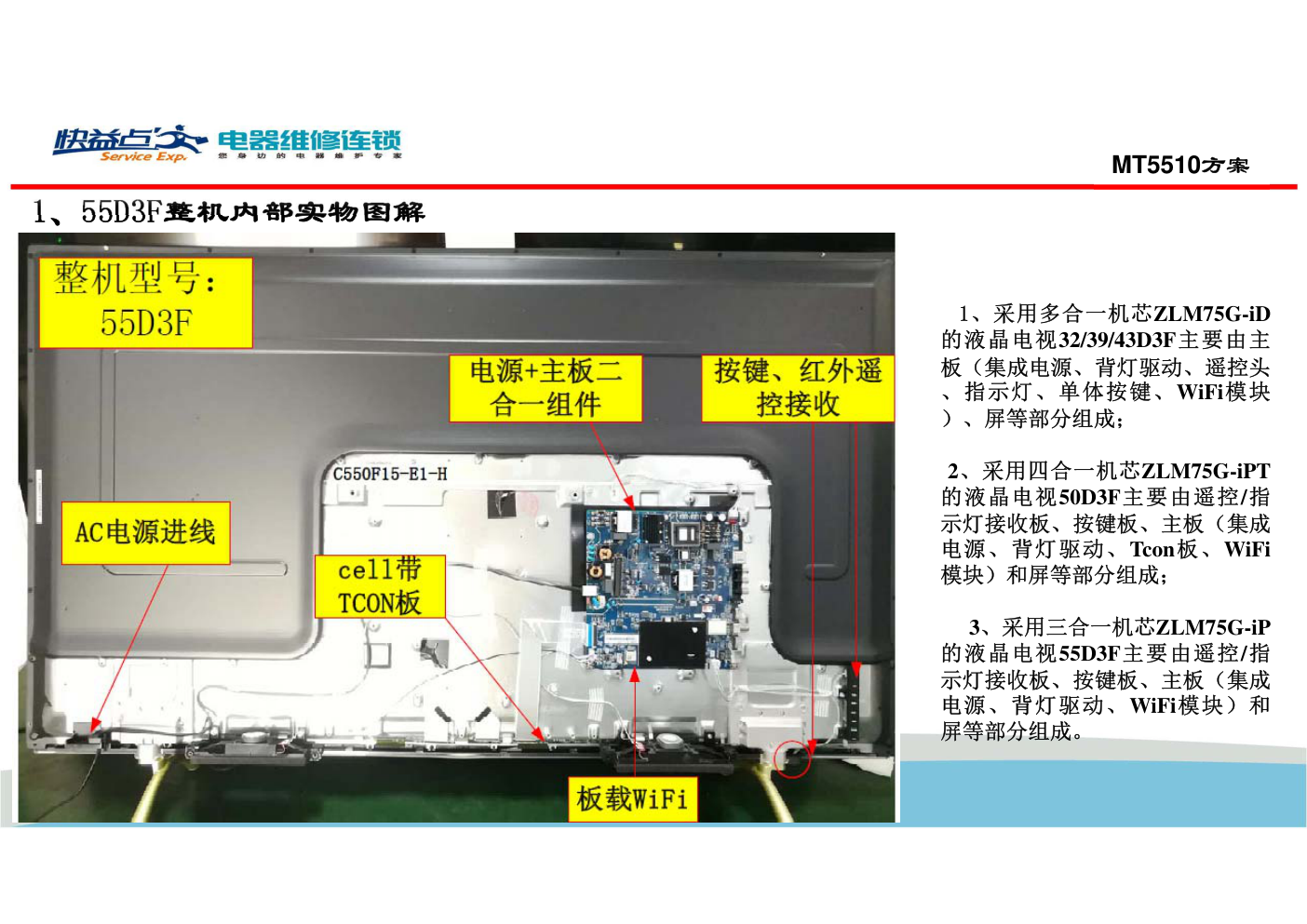

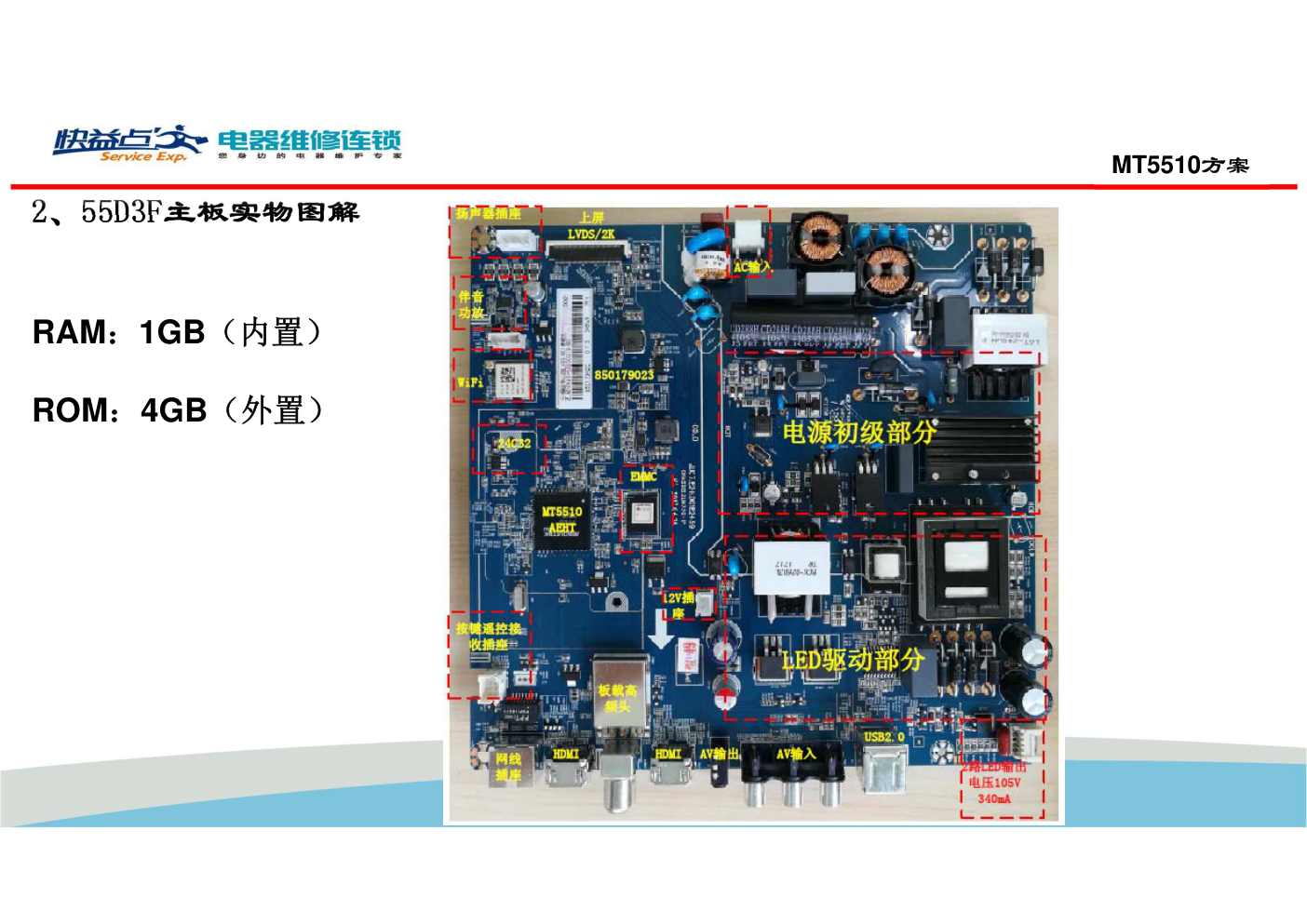

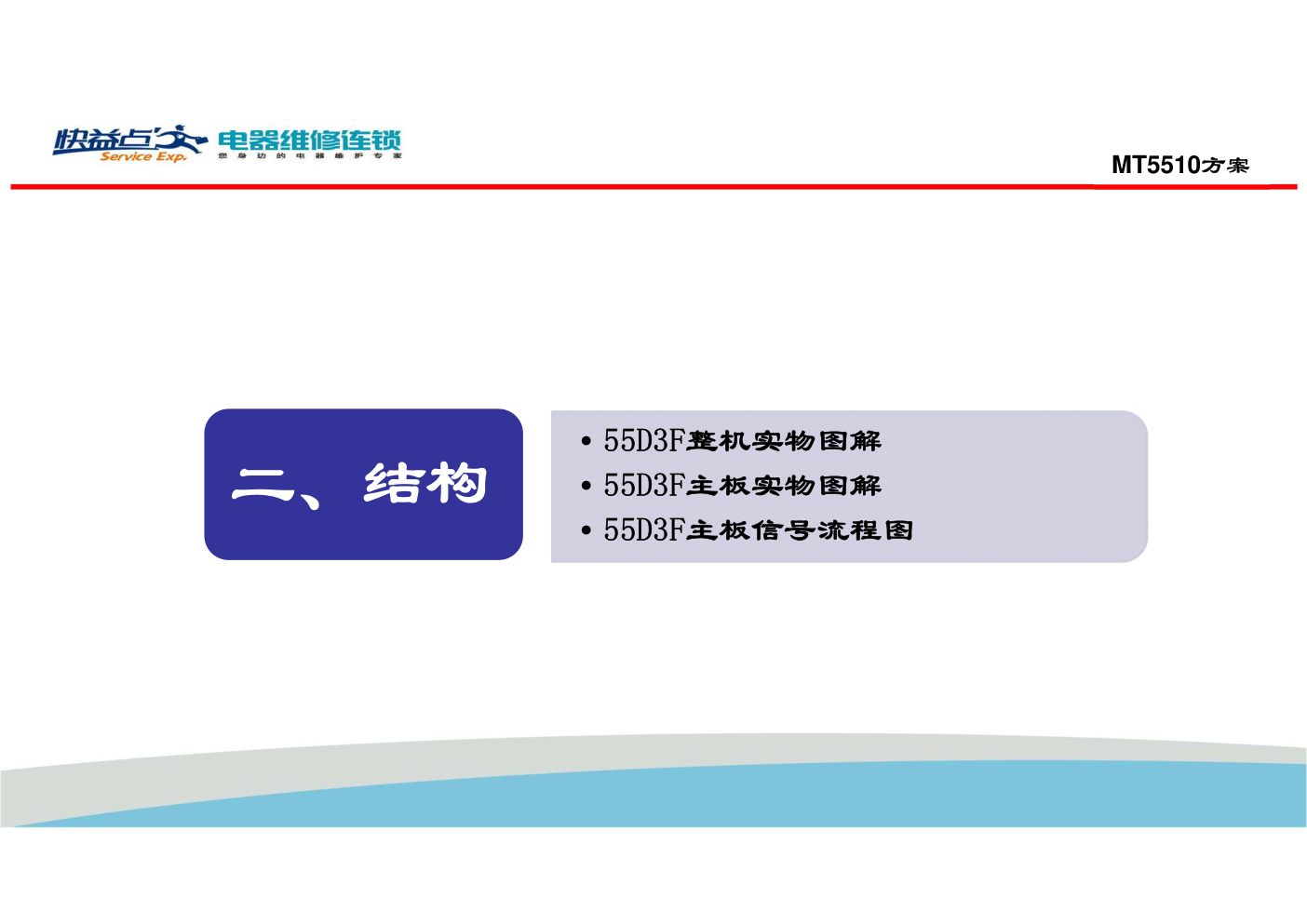

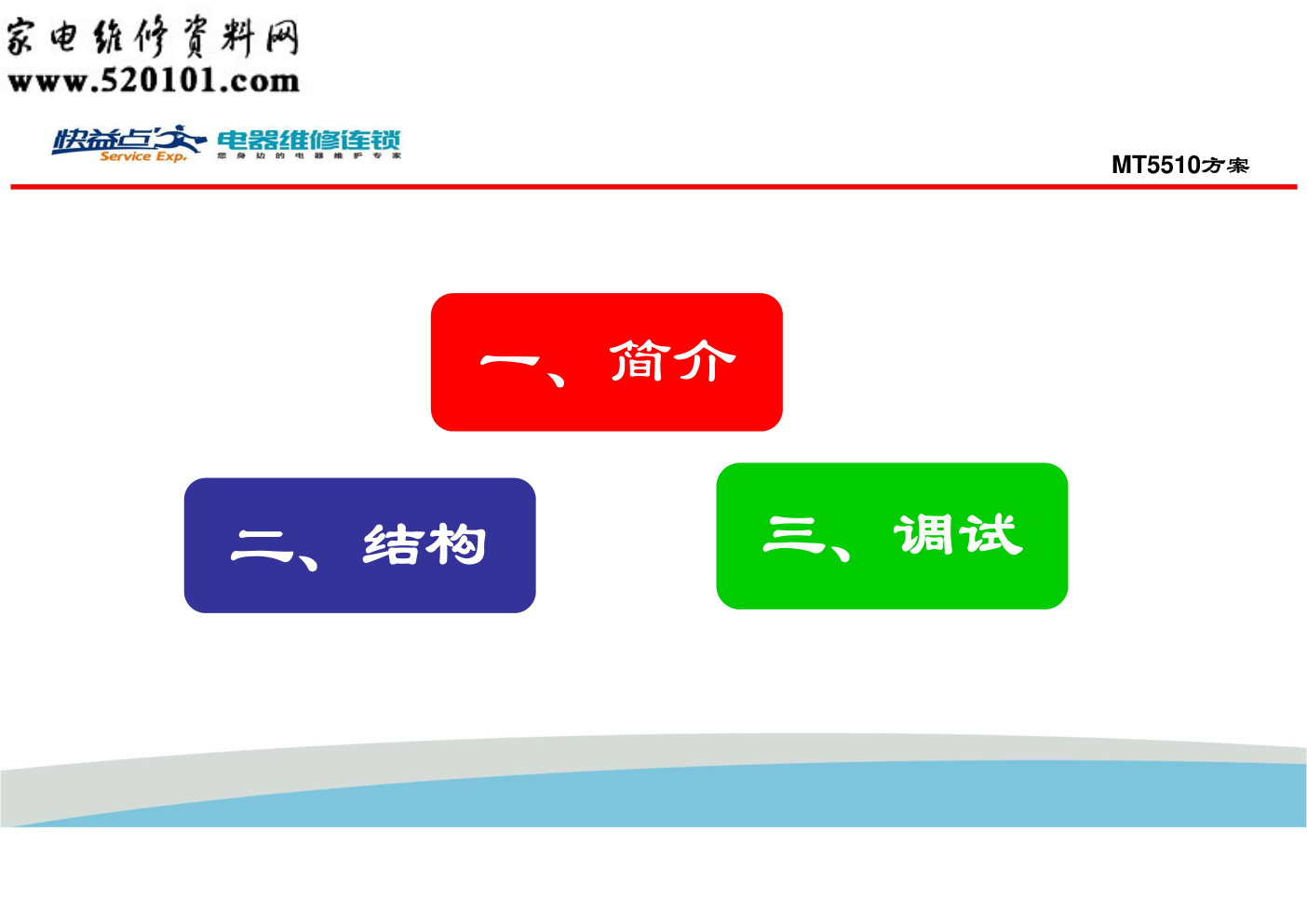

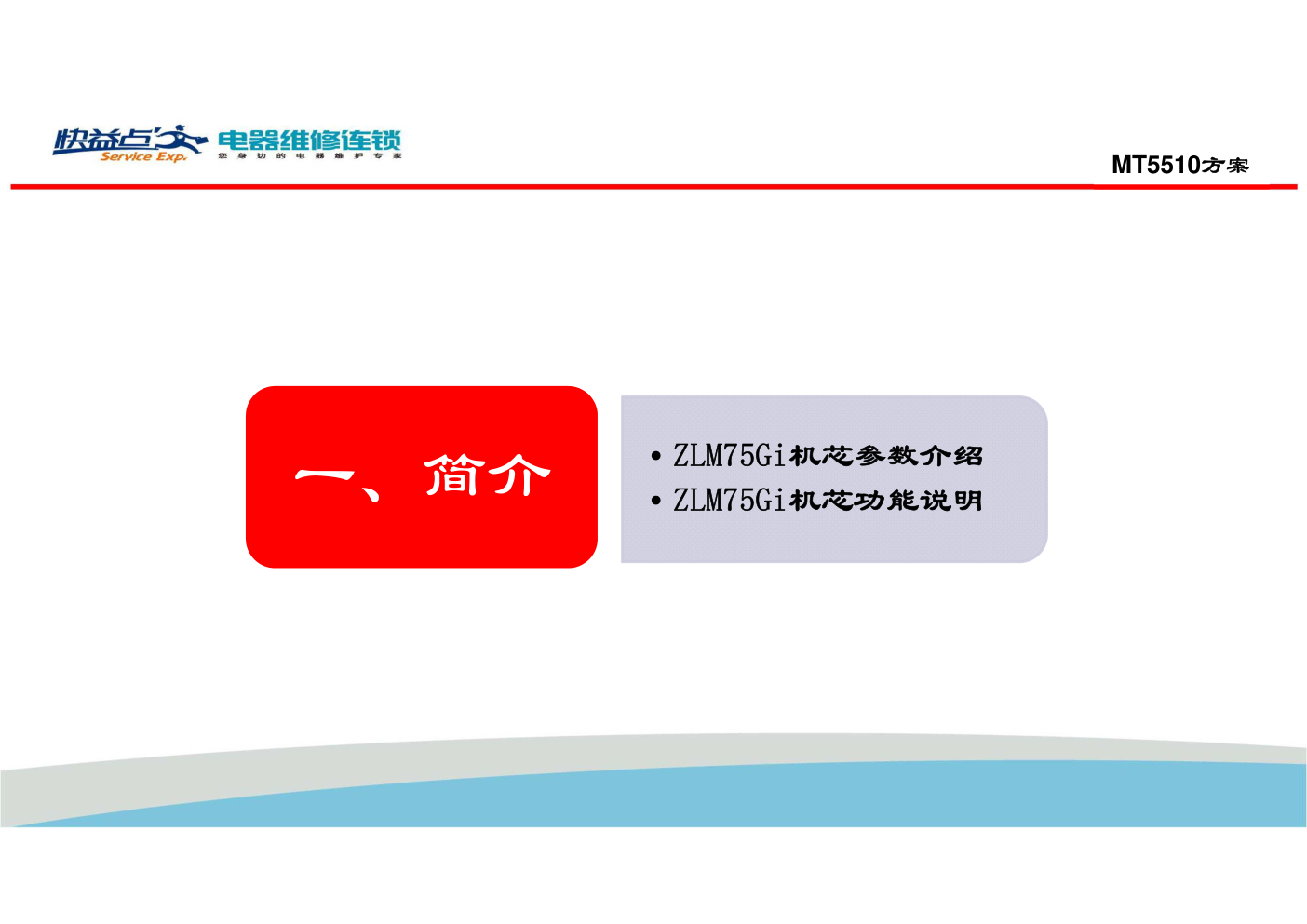

服务管理中心 周强 2017年8月 MT5510方案 一、简介 二、结构 三、调试 • ZLM75Gi机芯参数介绍 • ZLM75Gi机芯功能说明 一、简介 MT5510方案 1、 ZLM75Gi机芯简介 ZLM75Gi以MTK公司MT5510AEHT,封装为BGA，CPU为四核ARM A53架构+音频 处理集成电路RT9118GQW； 电视覆盖产品尺寸从32～55寸，带多媒体功能，数字电视、无线WIFI，支持 WXGA屏（1366768）、50Hz/60Hz FULL HD屏（19201080）屏。 基本功能包含1路RF输出、1路AV输入、1路AV输出、2路USB输出、2路HDMI输出、 1路有线网络输入。 支持DTMB新国标（包括AVS+/DRA）H.265/Dobly（杜比）/DTS/HDMI4K@30fps/ USB 4K@30Hz。 支持H.265解码、支持HDMI1.4a、支持USB 4K解码 MT5510方案  深度定制Android N系统，可运营主场景2.0。 ● 支持在线购物。 ● 在线影音（腾讯视频）。 ● 多屏推送,支持DLNA、Airplay、MIRACAST。 ● 情景模式：标准、晚间剧场、高质音乐、劲爆体育、我的模式。 ● 缩放模式：全屏、4:3、智能、电影模式、字幕模式。 ● 定时关机功能：可设置液晶电视在预定的时间自动关机； ● 方便快速的在线升级程序，可选以下两种方式之一： （1）、从USB接口，不需要专用工装，采用普通U盘直接插入即可； （2）、网络在线升级。 ● 超低待机功耗，待机功耗0.5W以下 2、功能特点 MT5510方案 32/39/43D3F ZLM75G-iD 55D3F ZLM75G-iP 50D3F（Tconless） ZLM75G-iPT 3、产品型号 MT5510方案 • 55D3F整机实物图解 • 55D3F主板实物图解 • 55D3F主板信号流程图 二、结构 MT5510方案 1、55D3F整机内部实物图解 1、采用多合一机芯ZLM75G-iD 的液晶电视32/39/43D3F主要由主 板（集成电源、背灯驱动、遥控头 、指示灯、单体按键、WiFi模块 ）、屏等部分组成； 2、采用四合一机芯ZLM75G-iPT 的液晶电视50D3F主要由遥控/指 示灯接收板、按键板、主板（集成 电源、背灯驱动、Tcon板、WiFi 模块）和屏等部分组成； 3、采用三合一机芯ZLM75G-iP 的液晶电视55D3F主要由遥控/指 示灯接收板、按键板、主板（集成 电源、背灯驱动、WiFi模块）和 屏等部分组成。 MT5510方案 2、55D3F主板实物图解 RAM：1GB（内置） ROM：4GB（外置） MT5510方案 3、ZLM75GI机芯主板信号流程框图 MT5510方案 4、ZLM75GI机芯电源信号流程框图 AC输入 EMI PFC电路 FA1A0007 反激电源 NCP1251 LLC MOS开关 机芯:+12V LED 输出供电 UCC25710 （背灯控制& LLC激励驱动） 隔离变压器 机芯 背灯 模组 MT5510方案 5、HDMI2、串口电路兼容设计： HDMI的第2脚、第14脚分别 是串口的U0TX2、U0RX2。 用于MBOOT写入接口. MT5510方案 • 55D3F机型应用调试 • ZLM75Gi机芯工厂菜单进入 • ZLM75Gi机芯整机升级方式 三、调试 MT5510方案 空调液晶维修视频教程联系微信; wx583511678 主页界面（7个板块） 系统：信号源的选择 智能诊断 电视管家 。。。。。 精选 点播 购物 教育 应用 我的 MT5510方案 主页界面： 1)采用水波浪形式； 2）精选 足迹 搜索 。。。 MT5510方案 主页界面---点播 MT5510方案 主页界面------购物 MT5510方案 主页界面-----教育 MT5510方案 主页界面------应用 MT5510方案 主页界面-----我的 MT5510方案 系统信息： 菜单中--支持 安卓N MT5510方案 工厂菜单进入方式  按“设置”键后，进入“情景模式”的“标准模式”；  依次按“上-右-右”键调出“数字键”；  依次按数字键“0”、“8”、“1”、“6”；  进入工厂菜单。 MT5510方案 ZLM75Gi机芯在线升级方法及步骤 1、USB升级 第1步， 将升级程序拷贝到U 盘根目录。 第2步， 在关机情况下，将U 盘插入USB2.0 接口。 第3步， 按住键POWER键不松，直到屏上显示升级界面。 第4步， 升级完成后电视会自动重启来完成升级。 2、从HDMI2(PH3)接口通过专用工装和工具，烧写uboot；然后在通过U盘进行升级。 3、网上在线升级。 upgrade_ZLM75HiS_MT5510_V1.00018.pkg MT5510方案 谢谢！
