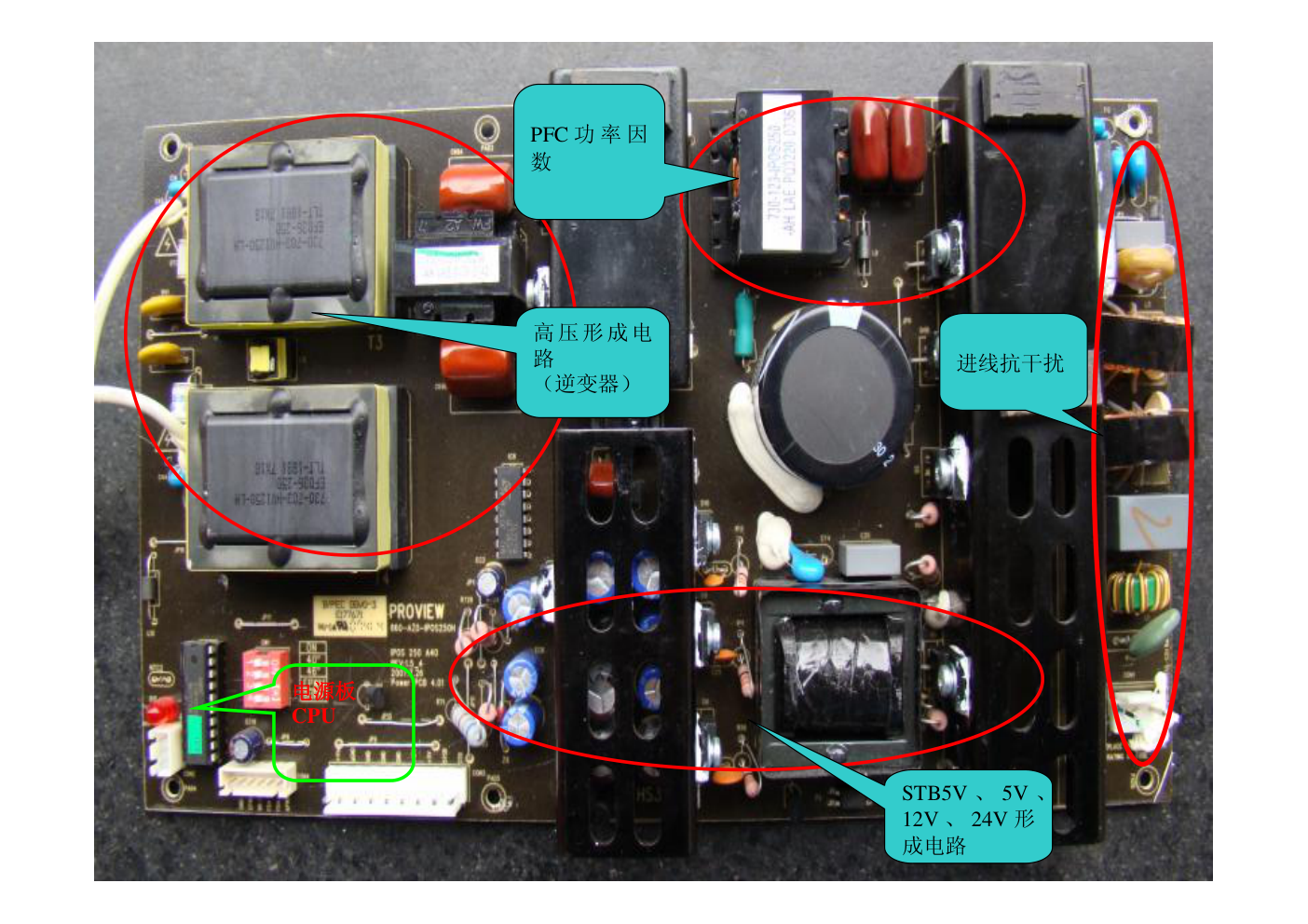

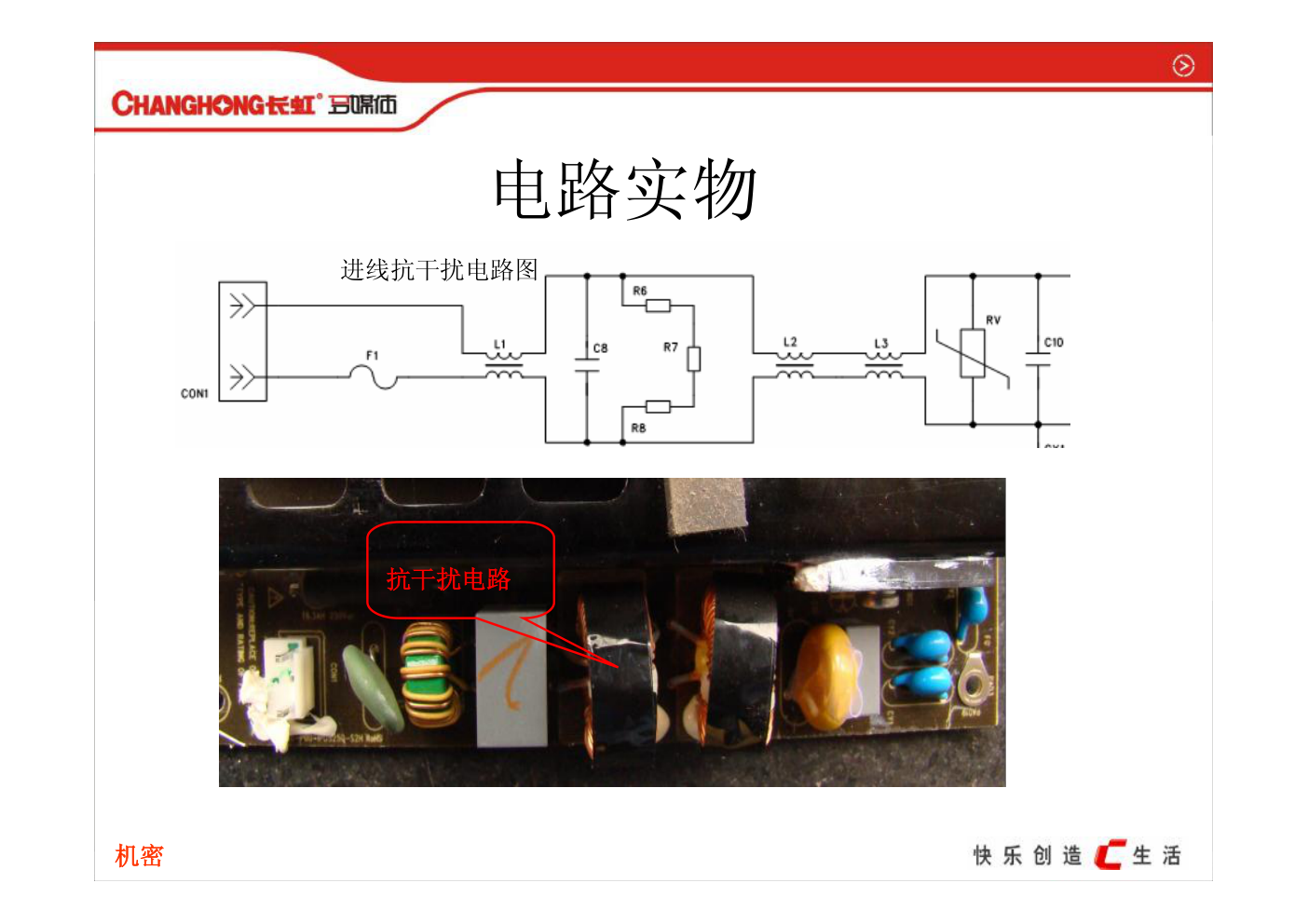

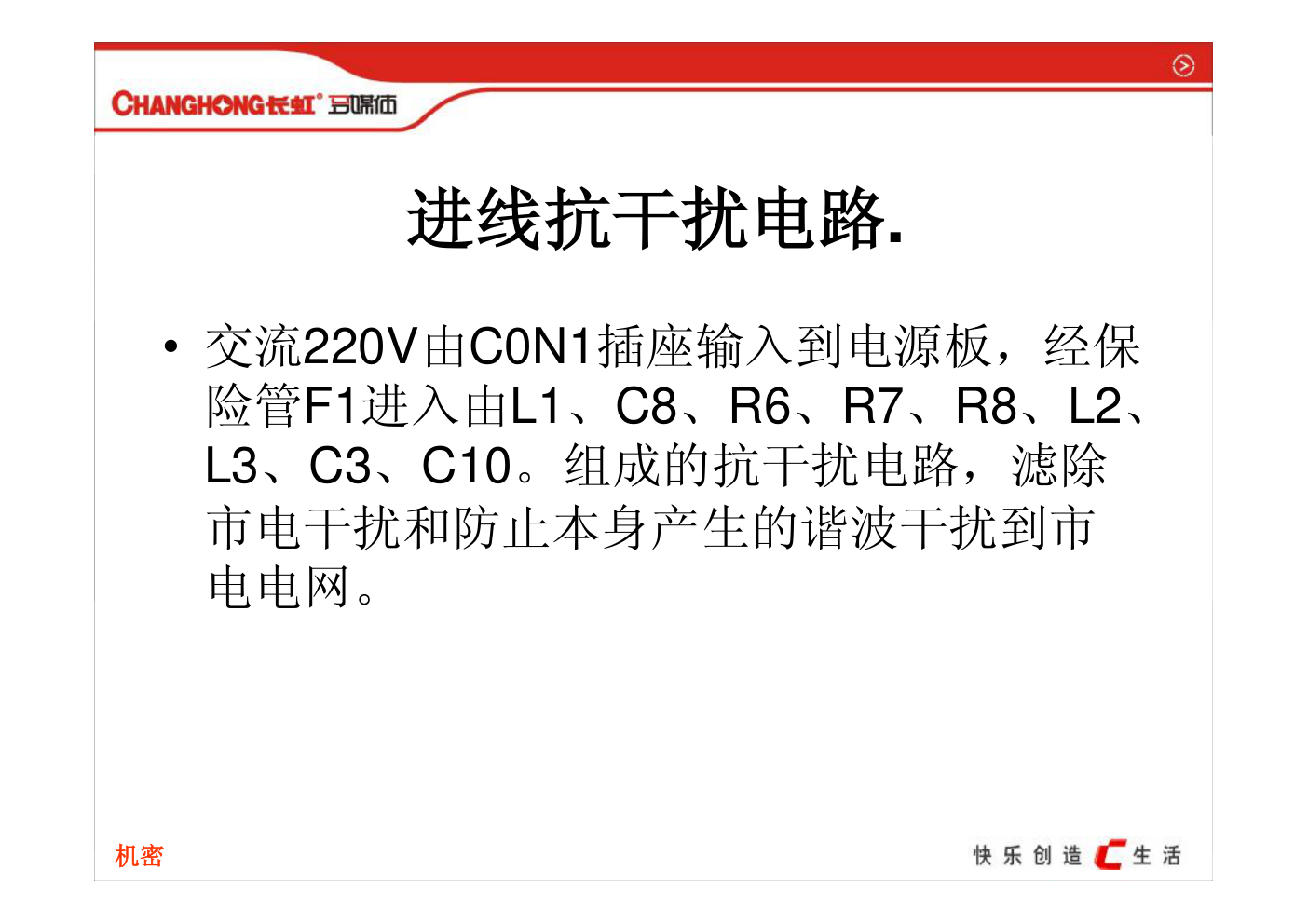

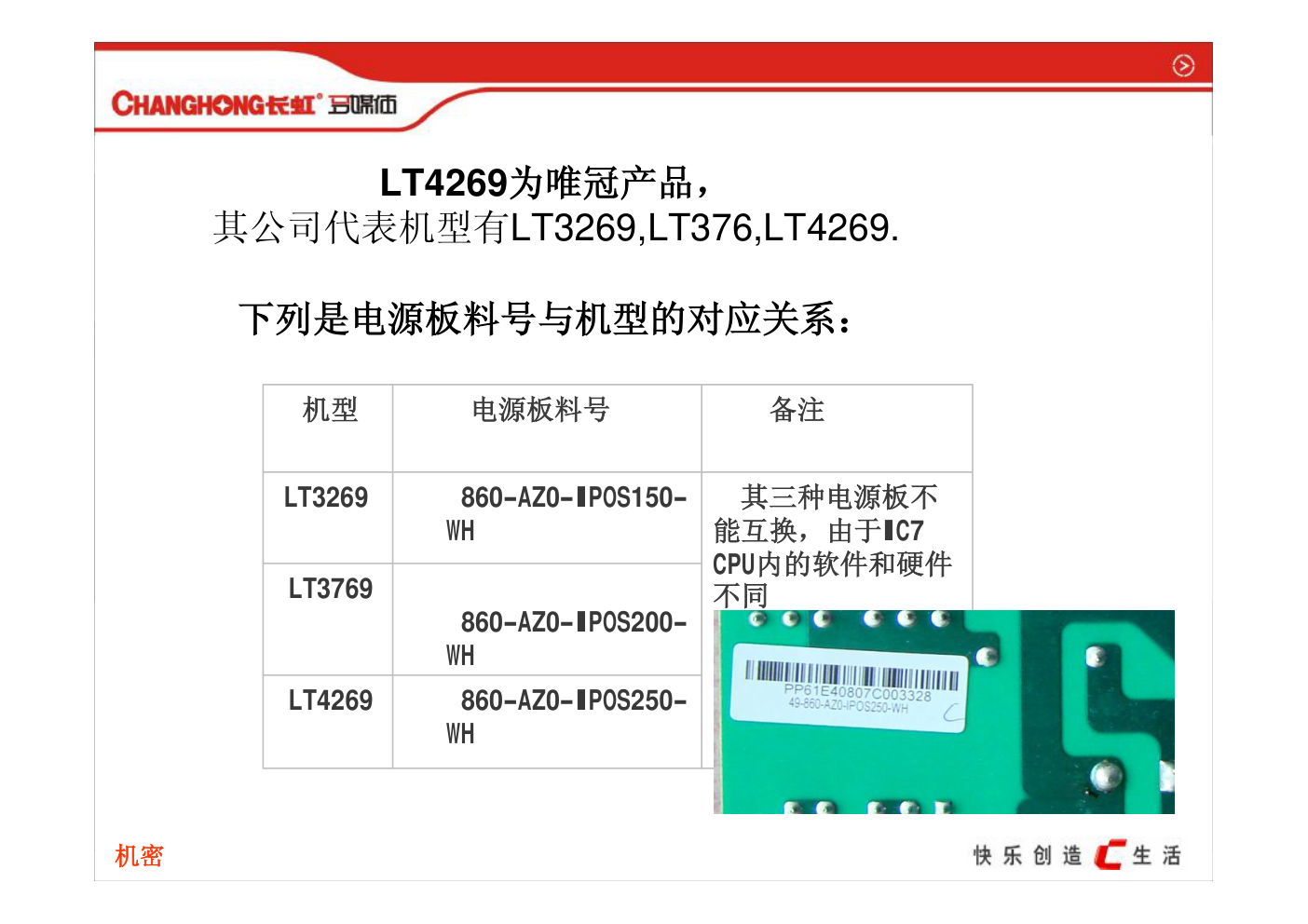

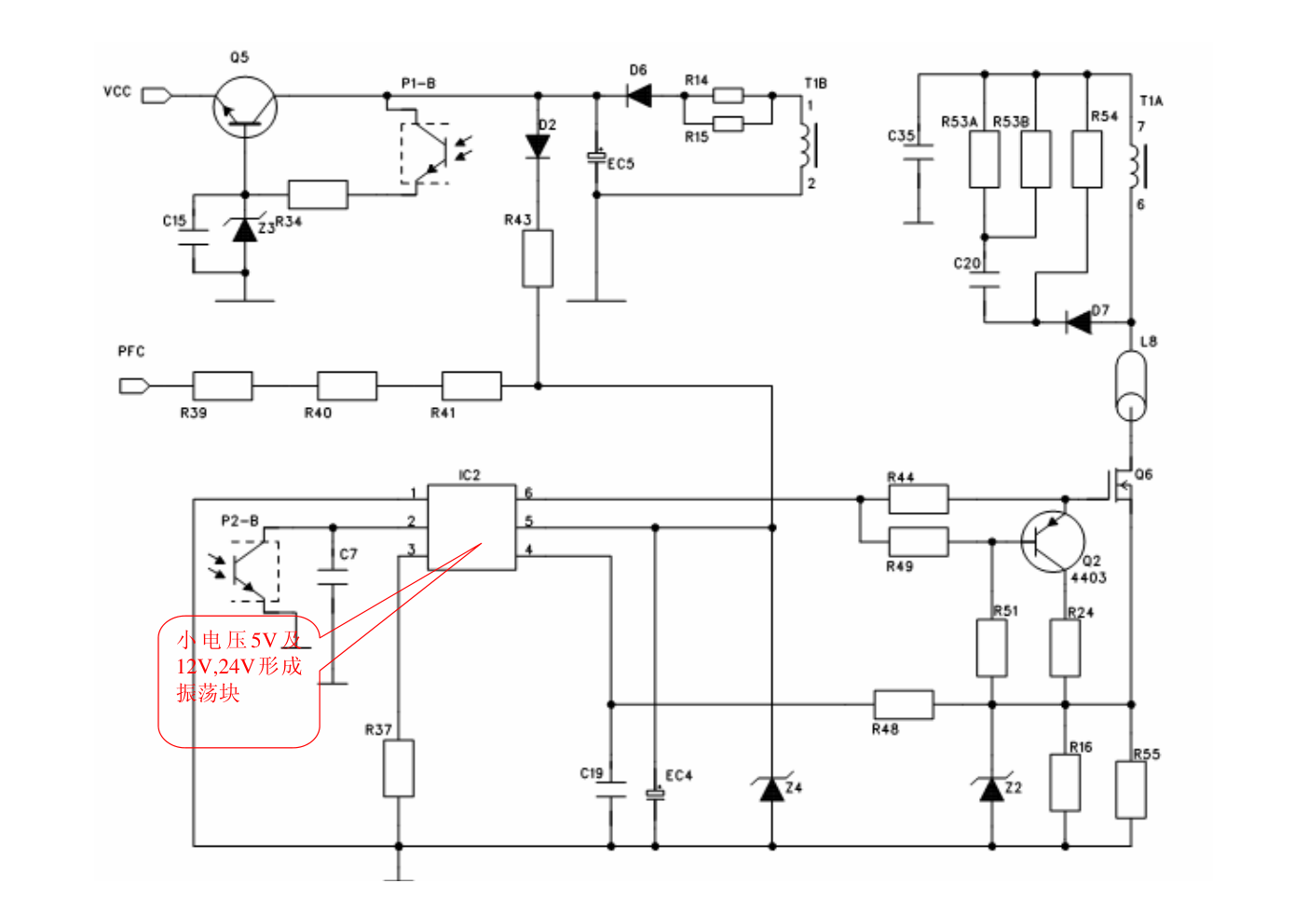

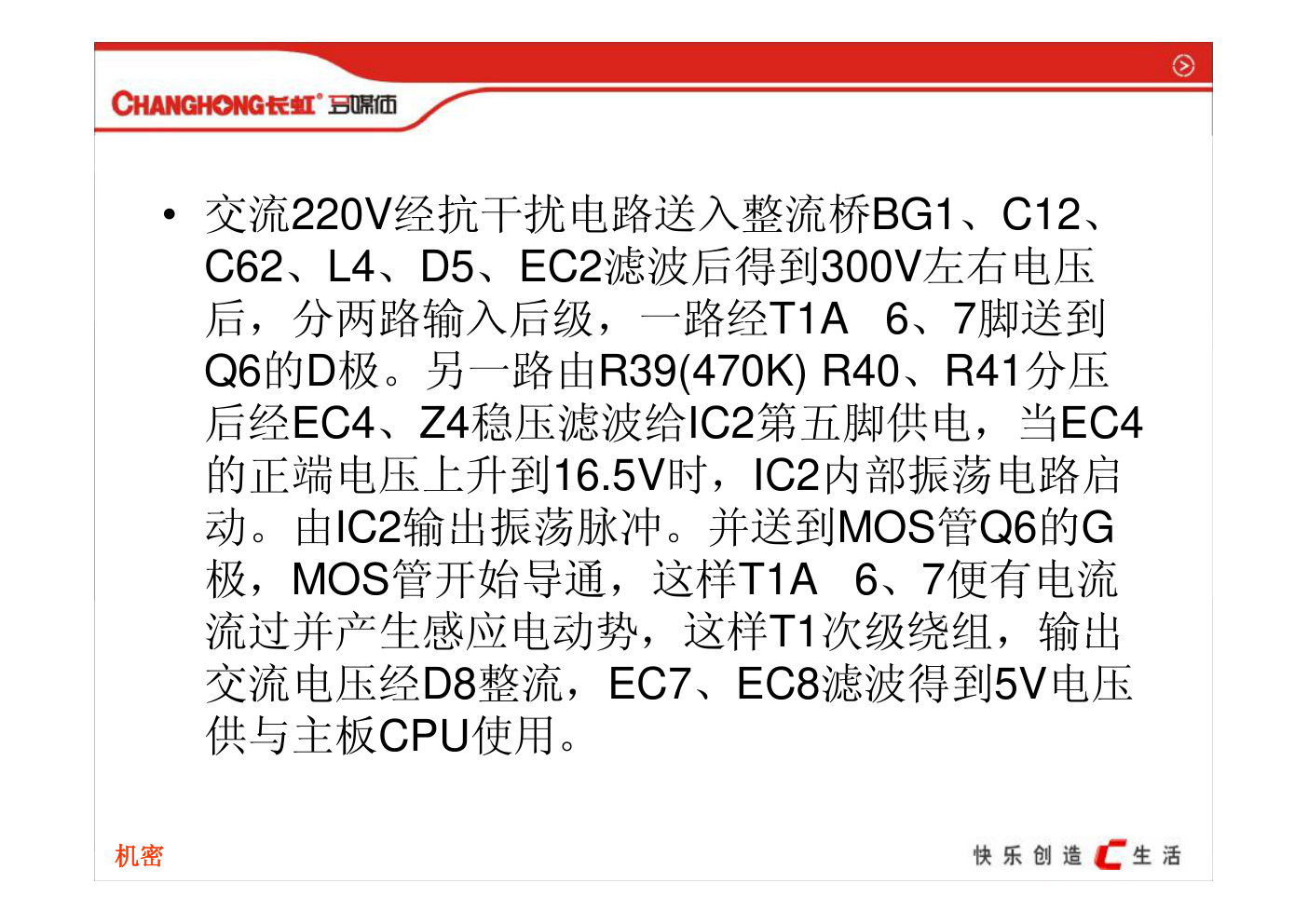

机密 LT4269电源板原理分析 河南培训组陈国城 机密 LT4269为唯冠产品， 其公司代表机型有LT3269,LT376,LT4269. 下列是电源板料号与机型的对应关系： 860-AZ0-IPOS250- WH LT4269 860-AZ0-IPOS200- WH LT3769 其三种电源板不 能互换，由于IC7 CPU内的软件和硬件 不同 860-AZ0-IPOS150- WH LT3269 备注 电源板料号 机型 机密 机密 电源实物图 电源实物图 机密 高压形成电 路 （逆变器） PFC 功 率 因 数 进线抗干扰 STB5V 、 5V 、 12V 、 24V 形 成电路 电源板 CPU 机密 进线抗干扰电路. • 交流220V由C0N1插座输入到电源板，经保 险管F1进入由L1、C8、R6、R7、R8、L2、 L3、C3、C10。组成的抗干扰电路，滤除 市电干扰和防止本身产生的谐波干扰到市 电电网。 机密 电路实物 进线抗干扰电路图 抗干扰电路 机密 待机5V电压的形成 机密 • 交流220V经抗干扰电路送入整流桥BG1、C12、 C62、L4、D5、EC2滤波后得到300V左右电压 后，分两路输入后级，一路经T1A 6、7脚送到 Q6的D极。另一路由R39(470K) R40、R41分压 后经EC4、Z4稳压滤波给IC2第五脚供电，当EC4 的正端电压上升到16.5V时，IC2内部振荡电路启 动。由IC2输出振荡脉冲。并送到MOS管Q6的G 极，MOS管开始导通，这样T1A 6、7便有电流 流过并产生感应电动势，这样T1次级绕组，输出 交流电压经D8整流，EC7、EC8滤波得到5V电压 供与主板CPU使用。 机密 小 电 压 5V 及 12V,24V形成 振荡块 机密 LD7535的个脚功能及电压 脚位 脚位功能 开机电压 12 3 4 5 6 稳压反馈输入 振荡脉冲定时引脚 电流检测 1.63V 振荡脉冲输出PWM 18V 供电VCC 0.01V 1.5V 2.3V 0V 地 机密 PFC. 功率因数校正电路 机密 PFC. 功率因数校正电路 • 在待机时此电路未进入工作状态，当二次开机后 由主板送来的STB待机信号（高电平）经CON3 的第1脚进入电源板控制Q8使P1(PC817)导通， P1光电三极管CE结导通这时Q5得到正偏电压导 通将D6整流出电压经Q5.Z3.R34稳压后向IC1 （1653）8脚供电。IC1内部振荡电路启动，这时 7脚图腾柱信号输出驱动Q4A、Q4B,使其工作在 快速开关状态，这样L4由于自身电感特性储能， 在Q4A，B截止时L4内的感应电动势能量经D5整 流与EC2上电压叠加后得到390V直流电压。 机密 18N50 0.33/0.33/0.33 2M 2M 1M 1653 390V 机密 1653的个脚功能及电压 脚位 脚位功能 开机电压 12 3 4 5 6 外接振荡电容 脉冲启动 过流检测 7 8 15V 供电VCC 5.1V 振荡脉冲输出 0V 地 1.64V 电压反馈 0.01V 4.5V 0.4V 2.1V 过压检测 机密 24V、12V、5V电压的形成 • 二次开机后STB待机信号（高电平）一路控 制Q8，启动PFC电路，一路经R65控制 Q10使MOS管 IC10导通在EC14上产生24V 供主板，Q10又使MOS管IC5导通在EC6上 产生12V电压供主板，这时当IC6栅极得到 11V高电平导通在EC15上产生5V电压供主 板与电源板上的小CPU IC7。 机密 24V取样稳压 控制 Q10待机控 制管 机密 高压形成电路分析 机密 高压形成电路分析 • 当二次开机后IC7(78F922)10脚得到正常工作的 供电电压5V，这个电压又经R86、C33延时后到 IC7(11)脚给IC内部复位，这样IC7便进入了正常 工作状态，与此同时由主板送来的BKON信号经 CON4的4脚给IC7（20）脚输出高电平控制Q12、 Q11给IC8供电。这样IC8（3525）内部振荡电路 开始工作，并由（11）、（14）脚输出 波脉 冲，送至变压器T2藕合至次级驱动Q4、Q7、 Q16、Q17组成的推挽放大使T3、T4产生灯管所 需的高压HV1、HV2。 机密 78F9222 逆变控 制 CPU 电压检测反馈 电流检测 复位信号 入 机密 P沟道场效 应管1N50 升压变压器 730-703-HVI250- LH 接屏灯管 机密 VCC供 电 3525 VSEN1 VSEN2 软启动电 容 保护控 制 逆变器高压 形成振荡块 电 压 检 测 反馈 机密 3525的个脚功能及电压： 5.1V 参考电压 16 12V VCC供电 15 5V 驱动信号输出 14 12V VCC供电 13 0V 地 12 5.27V 驱动信号输出 11 0V 地 10 6.06V 补偿 9 4.88V 软启动引脚 8 1.64V 振荡电容放电脚 7 3.8V 振荡定时电阻 6 1.64V 振荡定时电容 5 0.17V 振荡输出 4 0.24V 同步信号输入 3 3.71V 误差放大器同向输入 2 1.1V 误差放大器反向输入 1 电压值 脚位功能 脚位 机密 拨码开关 逆变器控制 CPU 调试板插 座 主板送来的逆 变器控制信号 机密 拨码开关的作用： • 1. 根据屏尺寸选择IC7内烧录软件的对应代 码段。 • 2．同1作用。（32寸1、2均为OFF） • (37寸1为OFF，2为ON) (42寸1、2均为 OFF) • 3．选择调光模式。（OFF为APWM,ON为 EPWM） • 4. 选择老化模式。（OFF为正常状态，ON 为老化状态） 机密 • 此电源板的亮度调整方式为两种，一种是主板直接送来的 数位方波调整模式EPWM；另外一种是直流电压控制模 式APWM，它是利用直流电压信号输入至CPU后产生数 位方波调光控制信号。 • APWM和EPWM仅能使用一种，它们控制亮度的效果一 样，两者选择是通过电源板拨码开关3来选择。APWM电 压调整范围为0.3V-3.3V。电压为3.3V亮度最大，在0.6V 以下时亮度为最小，而这个调节电压对屏亮度控制是线性 的。要求输入电压的纹波要小于30MV，否则容易出现亮 度不稳定。 • 而EPWM是通过方波信号来控制的，如果选用此模式通 过拨码开关3拨至ON来实现，其方波信号频率范围为： 135Hz-165Hz，其输入的脉动高电平时间必须超过1.5MS。 机密 R119坏造 成有音黑 屏 R86损坏 造成有音 黑屏 机密 Ic6 5V控 制MOS管 IC5 12V 控制MOS 管 3525， 高压形成 振荡块 高压形成 电路 机密 河南省中心 陈国城 暂 完 谢 谢
