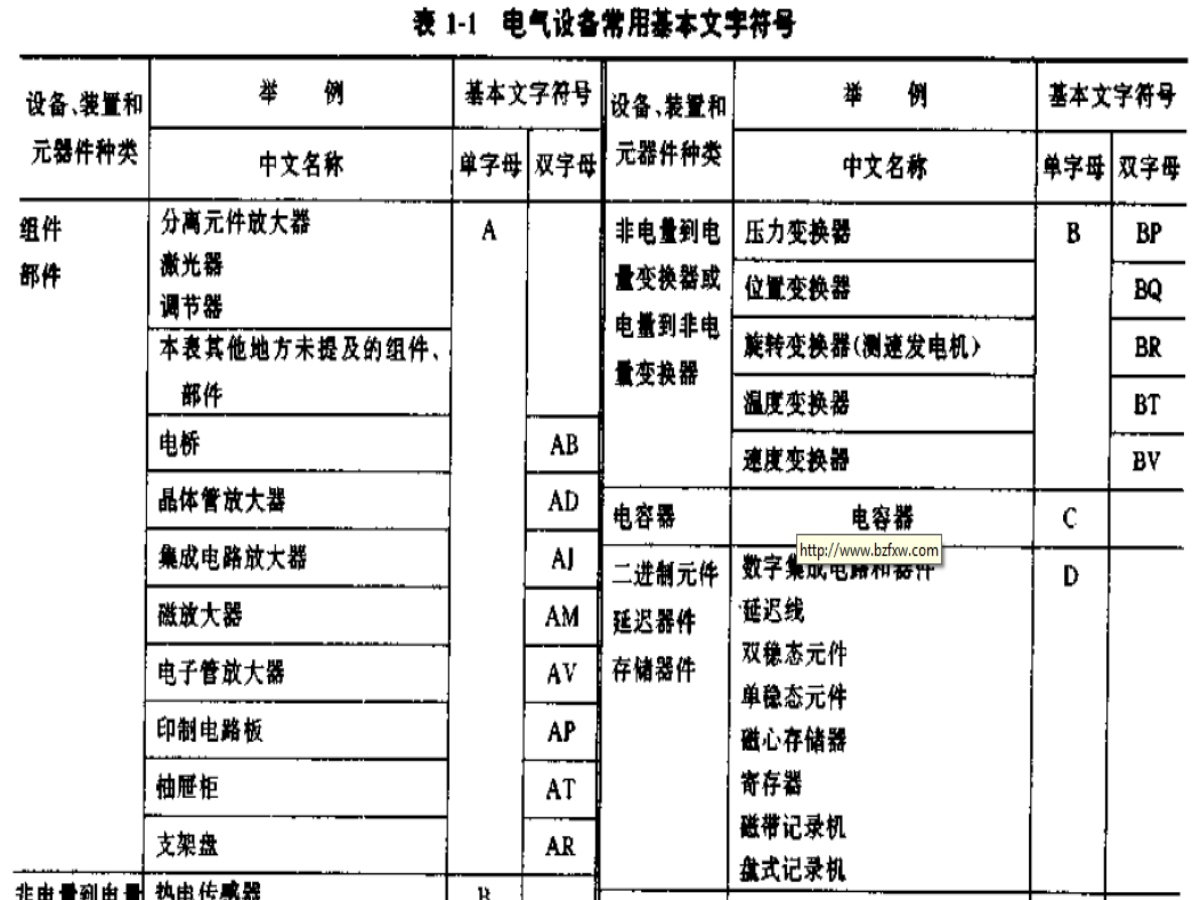

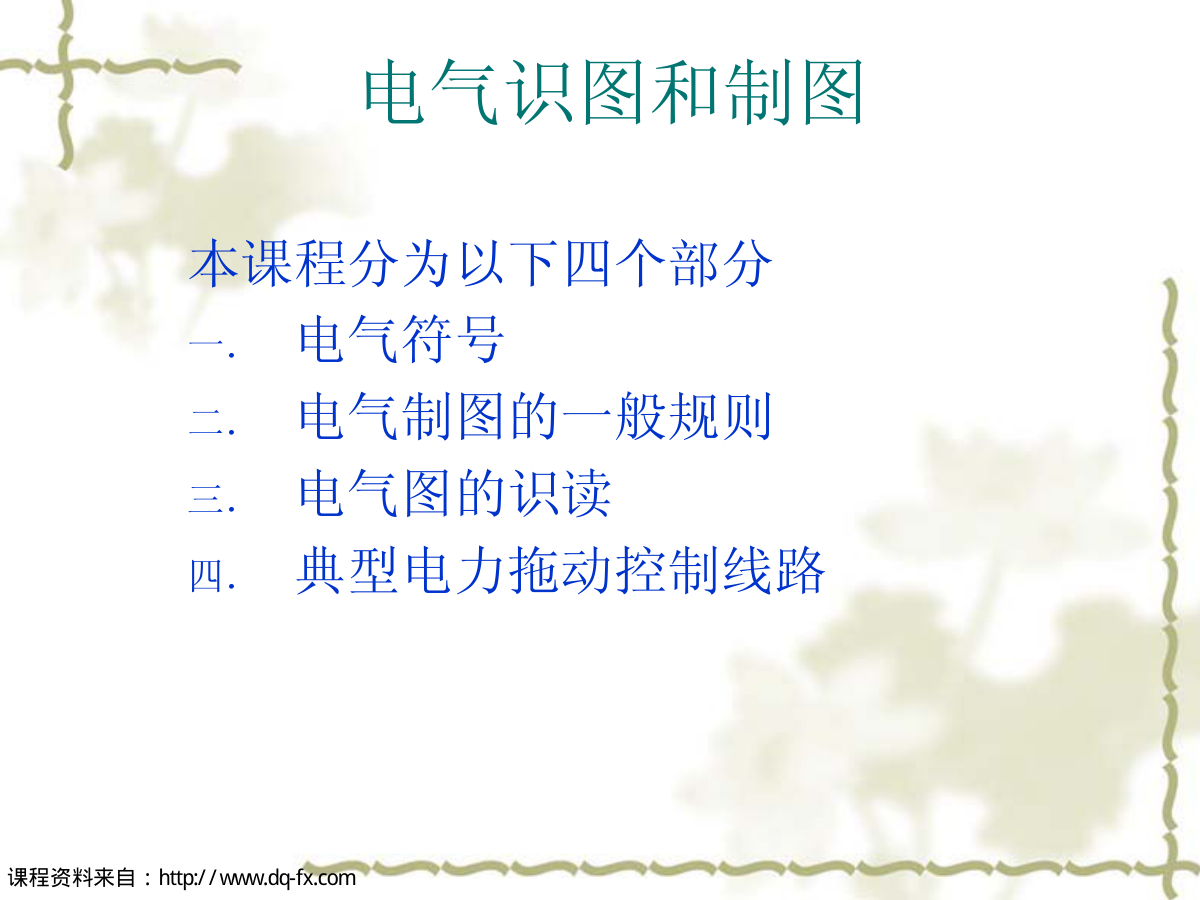

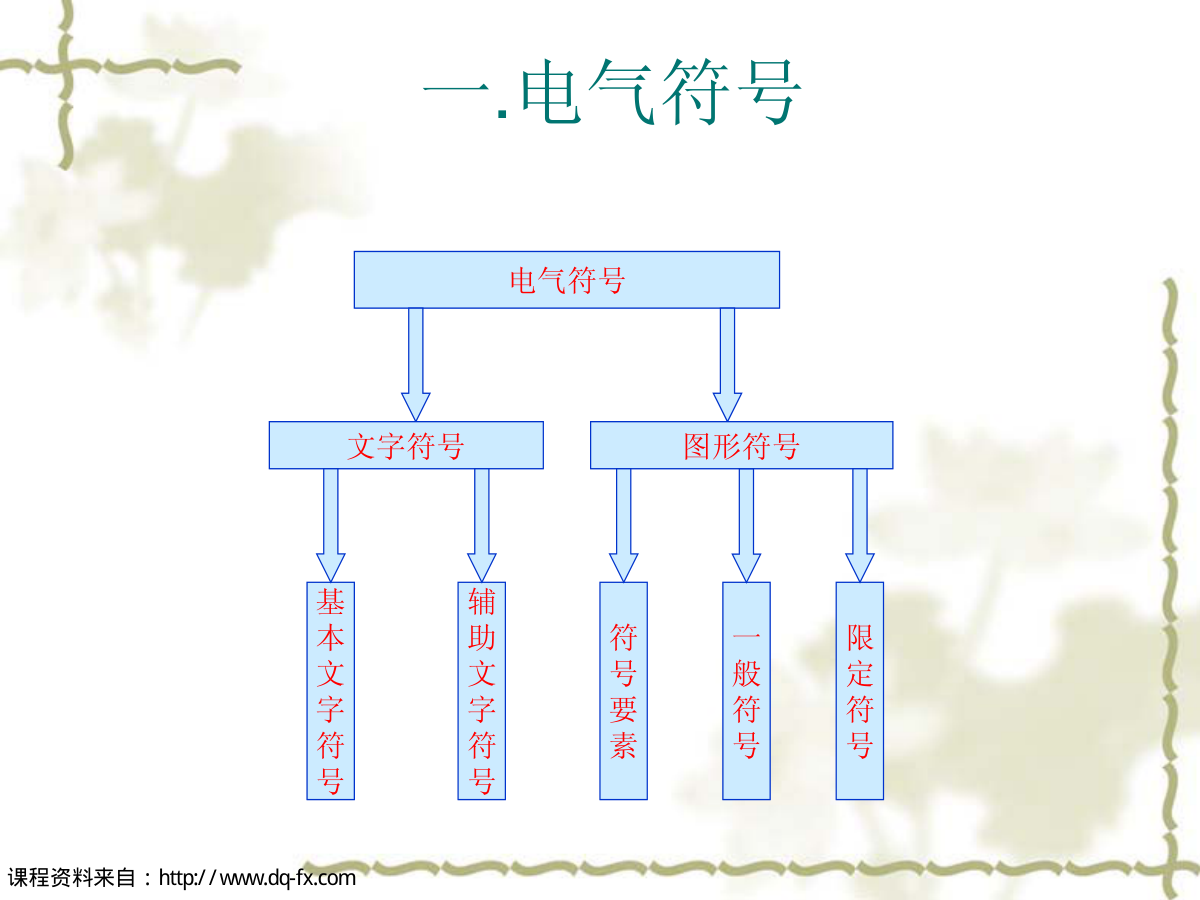

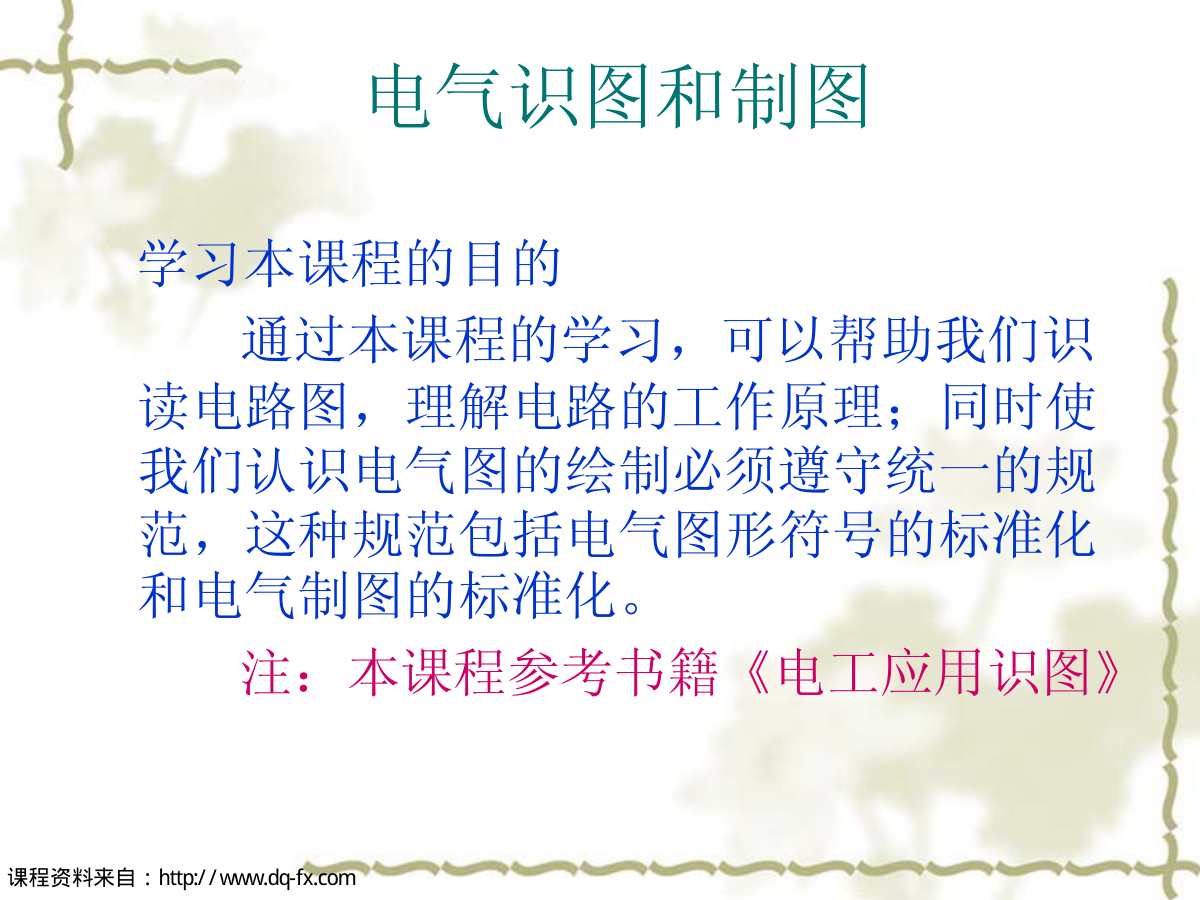

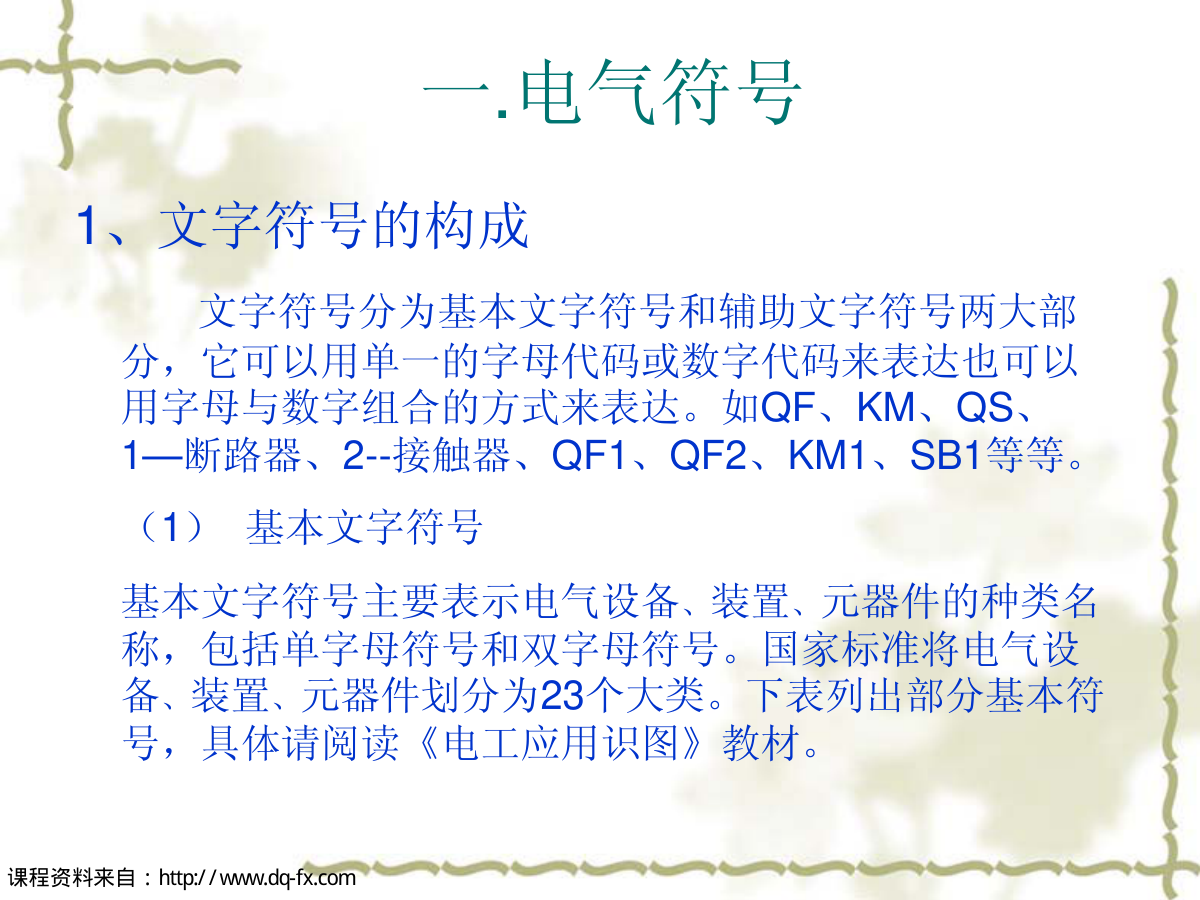

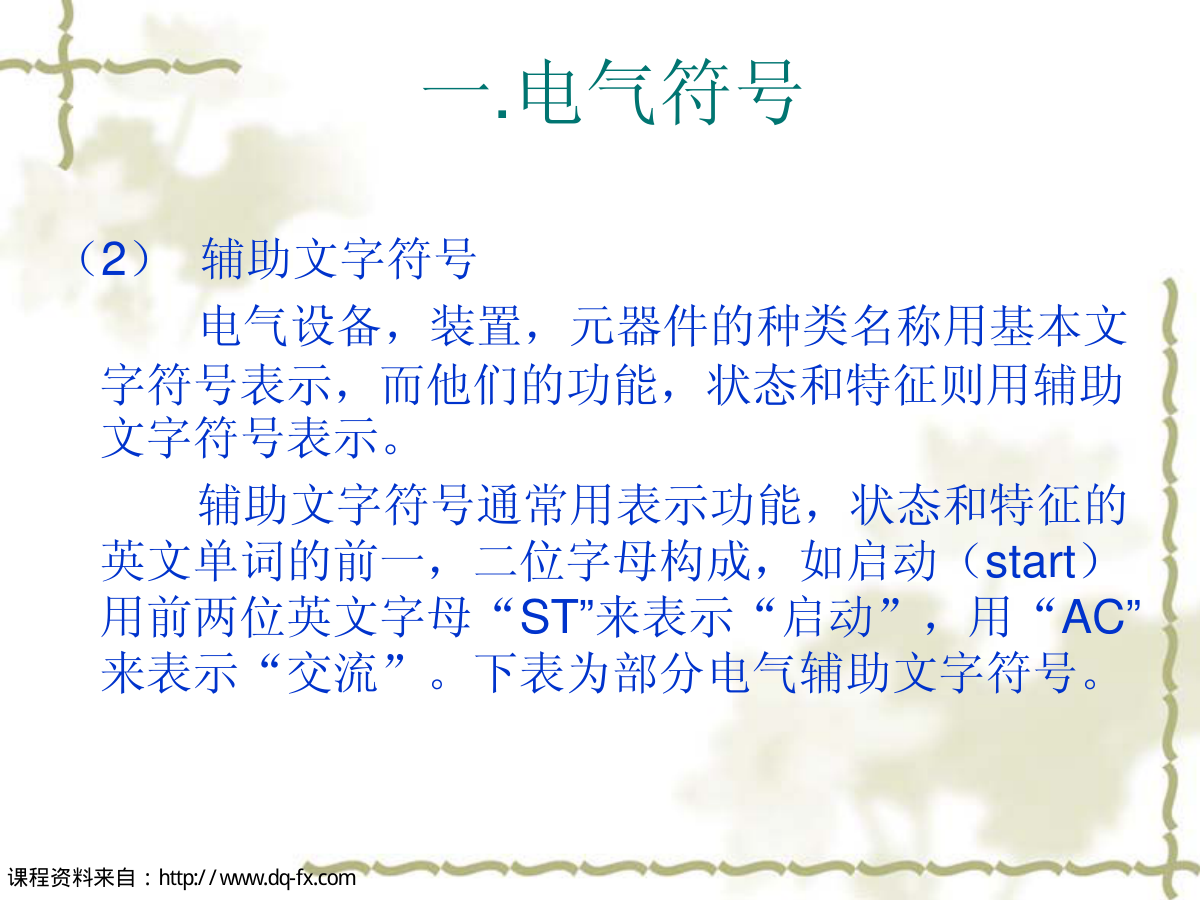

电气识图和制图 众业达电气培训中心 工业电气分销网培训课件 ( ht t p: //www. dq- f x. com) 电气识图和制图 学习本课程的目的 通过本课程的学习，可以帮助我们识 读电路图，理解电路的工作原理；同时使 我们认识电气图的绘制必须遵守统一的规 范，这种规范包括电气图形符号的标准化 和电气制图的标准化。 注：本课程参考书籍《电工应用识图》 课程资料来自：http://www.dq-fx.com 电气识图和制图 本课程分为以下四个部分 一． 电气符号 二． 电气制图的一般规则 三． 电气图的识读 四． 典型电力拖动控制线路 课程资料来自：http://www.dq-fx.com 一.电气符号 电气符号 文字符号 图形符号 基 本 文 字 符 号 辅 助 文 字 符 号 符 号 要 素 一 般 符 号 限 定 符 号 一.电气符号 课程资料来自：http://www.dq-fx.com 一.电气符号 电气图主要用来阐述电的工作原理，描 述产品的构成和功能；并提供产品装接和使 用的方法，它是沟通电气设计人员，安装人 员，操作人员的工程语言。电气图利用各种 电气符号，图线来表示电气系统中各电气设 备，装置，元器件的相互关系或连接关系。 电气符号包括文字符号，图形符号，项目代 号，回路标号等。 课程资料来自：http://www.dq-fx.com 什么是文字符号和图形符号  文字符号就是表示电气设备、装置、元器件的名 称、功能、状态和特征的字符代码。如：断路器 用“QF”表示，按钮用“SB”表示，转换开关用 “SA”表示，指示灯用“HL”表示。  电气图中各种电气设备，装置及元器件不可能以 实物来表示只能以一系列符号来表示，这就是图 形符号。如断路器用“ ”表示， 指示灯 用“ ”来表示 。 一.电气符号 课程资料来自：http://www.dq-fx.com 1、文字符号的构成 一.电气符号 文字符号分为基本文字符号和辅助文字符号两大部 分，它可以用单一的字母代码或数字代码来表达也可以 用字母与数字组合的方式来表达。如QF、KM、QS、 1—断路器、2--接触器、QF1、QF2、KM1、SB1等等。 （1） 基本文字符号 基本文字符号主要表示电气设备、装置、元器件的种类名 称，包括单字母符号和双字母符号。国家标准将电气设 备、装置、元器件划分为23个大类。下表列出部分基本符 号，具体请阅读《电工应用识图》教材。 课程资料来自：http://www.dq-fx.com （2） 辅助文字符号 电气设备，装置，元器件的种类名称用基本文 字符号表示，而他们的功能，状态和特征则用辅助 文字符号表示。 辅助文字符号通常用表示功能，状态和特征的 英文单词的前一，二位字母构成，如启动（start） 用前两位英文字母“ST”来表示“启动”，用“AC” 来表示“交流”。下表为部分电气辅助文字符号。 一.电气符号 课程资料来自：http://www.dq-fx.com 2、文字符号的使用规则 （1）、一般情况下编制电气图及技术文件时，应优 先选用基本文字符号，辅助文字符号以及他们的组 合。而在基本文字符号中，应优先选用单字母符号。 只有当单字母符号不能满足要求时方可采用双字母 符号。基本文字符号不能超过两位字母，辅助文字 符号不能超过三位字母。 （2）、因为拉丁字母“I”和“O”易与数字“1”和“0” 混淆，所以不允许用这两个字母作为文字符号。 （3）、电气技术中的文字符号不适用于电气产品的 型号及命名。 一.电气符号 课程资料来自：http://www.dq-fx.com 3，图形符号 图形符号由符号要素，一般符号和限定符号 组成。 （1）、符号要素 指一种具有确定意义的简单图形，通常表示器件的 轮廓或外壳，符号要素必须与其它图形符号组合，以构 成表示一个设备或概念的完整组合。如下表 一.电气符号 课程资料来自：http://www.dq-fx.com 一.电气符号 （2）、一般符号 指用来表示一类 产品或此类产品特征 的一种简单符号，一 般符号可直接应用， 也可加上限定符号使 用。如左图 课程资料来自：http://www.dq-fx.com 一.电气符号 （3）、限定符号 指用来提供附加信息的一种加在其他图形符号 上的符号。限定符号通常不能单独使用，一般符号， 文字符号有时也用作限定符号。如下图所示 ，常用 的限定符号见《电工应用识图》附表1 课程资料来自：http://www.dq-fx.com 4、图形符号的构成 图形符号的构成方式有多种，最基本和最常 用的有下列三种 （1）一般符号+限定符号 （2）符号要素+一般符号 （3）符号要素+一般符号+限定符号 一.电气符号 课程资料来自：http://www.dq-fx.com （1）一般符号+限定符号 一.电气符号 课程资料来自：http://www.dq-fx.com （2）符号要素+一般符号 一.电气符号 课程资料来自：http://www.dq-fx.com （3）符号要素+一般符号+限定符号 一.电气符号 课程资料来自：http://www.dq-fx.com 5、图形符号的使用规则 一.电气符号 图形符号在使用中必须遵守一定的规则，下面从符号表示的 状态已经符号的选择、大小、取向、引线几个方面分别加以说明。 5.1，符号表示的状态 图形符号是按无电压，无外力作用的常态画成的。继电器， 接触器被驱动的动合触点处于断开位置，而动断触点处于闭合位 置；断路器和隔离开关处于断开位置；带零位的手动开关处于零 位位置，不带零位的手动开关处于图中规定的位置。 课程资料来自：http://www.dq-fx.com 一.电气符号 机械操作开关或触点的工作状态与工作条件或工作位置有关，它们的对 应关系应在图形符号附近加以说明。按开关或触点类型不同，采用不同 的说明方法，有以下几种： （1）、 对非电或非人工操作的开关或触点的说明，可用文字或坐标图 形说明这类开关的工作状态。例如 一.电气符号 （2）、对多位操作开关的说明 多位操作开关如组合开关、转换开关、滑动开关等 具有多个操作位置，开关内有多对触点，它们在 不同的操作位置上工作状态是不同的。表示这类 操作开关的图形符号必须反映出它们的工作状态 与位置的关系。两种表示方法 ①、在图形符号中用“●”表示 竖线虚线表示手柄操作触点断， 合的位置线，有黑点“●”表示手柄 转向该位置时黑点上面的一对触点接 通，无黑点表示不通。 课程资料来自：http://www.dq-fx.com 一.电气符号 ②、图形符号与连接表相结合来表示 这种表示方法是在多位操作开关图形符号附近 列出触点或端子的连接表。例如下图的三位控制开 关的图形符号，表中“×”表示接通，“－”表示断 开 SA 课程资料来自：http://www.dq-fx.com 二.电气制图的一般规则 本节讲述电气制图须遵循的规则，分为以下六 小节说明。 二.电气制图的一般规则 1. 电气图图面的构成 2. 电气图的布局 3. 图上位置的表示方法 4. 电气元件的表示方法 5. 连接线的表示方法 6. 围框 7. 线号和元器件标注 课程资料来自：http://www.dq-fx.com 1. 电气图图面的构成 二.电气制图的一般规则 电气图图纸幅面一般规定为以下5个规格： A0、A1、A2、A3、A4号图纸 图框线 标题栏 a c c c L B 会签栏 纸边界 1.1 幅面 课程资料来自：http://www.dq-fx.com 二.电气制图的一般规则 1.2 图线 电气图用的图线有实线，虚线，点划线，双 点划线四种。其形式及含义如下图所示 图线名称 图线形式 一般应用 图线宽度 实线 基本线，简图主要内容用线，可见轮廓线， 可见导线 0.25,0.35,0. 5,0.7,1.0,1.4 公比为根号2。 虚线 辅助线，屏蔽线，机械连接线，不可见轮 廓线，计划扩展内容用线 点划线 分界线，结构围框线，功能围框线，分组 围框线 双点划线 辅助围框线 课程资料来自：http://www.dq-fx.com 通常在一张电气图中只选用两种宽度的 图线，出线宽度为细线的两倍。当需要两种 以上的宽度时，线宽以2的倍数依次递增。平 行图线的间距应不小于粗线的两倍，同时不 小于0.7mm。 二.电气制图的一般规则 课程资料来自：http://www.dq-fx.com 1.3 箭头和指引线 二.电气制图的一般规则 课程资料来自：http://www.dq-fx.com 1.4 电气图的字体 电气图中的字体，包括汉字，字母和 数字，其大小依图幅而定。汉字应写成仿 宋体，字体大小以字的高度分为7种型号： 20、 14、 10、 7、 5、 3.5、 2.5。字宽 约等于字高的2/3。 二.电气制图的一般规则 课程资料来自：http://www.dq-fx.com 2.电气图的布局 电气图要求布局合理，排列均匀，图面清新易 于识图。 二.电气制图的一般规则 2.1 图线的布置 图线的布置应有利于识别各种过程及信息流向。电 气线路图中通常电源或信号的输入在左边（上面），输 出在右边（下面）。 图线的布置有以下3种： ① 水平布置 ② 垂直布置 ③ 交叉布置 课程资料来自：http://www.dq-fx.com 2.2 元器件的图形符号布置 同类型的图形符号应水平或垂直成一条直线，且 控制回路的负载宜靠近零线或负极。 二.电气制图的一般规则 课程资料来自：http://www.dq-fx.com 3、图上元件位置的表示方法 电路图上的电气设备、元器件很多，为了清楚 表达图与图，元件与元件之间的连接情况，表示方 法有三种： ⑴坐标法 ⑵电路编号法 ⑶表格法 我们通常用坐标法来表示，下面着重讲述坐标 法。 二.电气制图的一般规则 课程资料来自：http://www.dq-fx.com ⑴ 、坐标法 坐标法也称图幅分区法，它是将整个图样的幅面分区， 从图样的左上角开始，在图样周边的竖边方向按行用大写 字母分区编号，横边方向按列用数字分区编号（分区数必 须是偶数），图中某个位置的代号用该区域的字母和数字 组合来表示。 二.电气制图的一般规则 课程资料来自：http://www.dq-fx.com 二.电气制图的一般规则 坐标法表示图样上的位置有如下3种情况： ①表示导线的去向 二.电气制图的一般规则 课程资料来自：http://www.dq-fx.com ②表示符号或元件的位置 二.电气制图的一般规则 课程资料来自：http://www.dq-fx.com ③表示注释对象在图上的位置 例如图样上有注释“R15(C3)的阻值在调 整之后应予以锁定”，注释中括号内“C3”说 明电阻R15在图上“C3”的位置，以便于查找。 二.电气制图的一般规则 课程资料来自：http://www.dq-fx.com 4. 电气元件的表示方法 常见的表示方法有：⑴集中表示法 ，⑵半 集中表示法，⑶分开表示法（注：应用广泛） 二.电气制图的一般规则 ⑶分开表示法 分开表示法分成插图法和表格法 二.电气制图的一般规则 5. 连接线的表示方法 二.电气制图的一般规则 单根导线的表示 （水平） 一根导线 （竖直） 二线交叉 （不联接） （二线交叉联 接） （单边连接） （正确画法） （错误画 法） 导线暗敷 导线明敷 二.电气制图的一般规则 3 多根导线的表示方法 （三根导线） L1 L2 L3 水平三根线从竖直三根线分别连接引出 水平三根线与竖直三根线交叉但不连接 6.围框 当需要在图上显示出图的某一部分表示的是 功能单元，结构单元或项目组（电器组，继电器 装置）时，可用点划线表示。为了图面清晰，围 框的形状可以是不规则的。如下图 二.电气制图的一般规则 S KM HL KA 课程资料来自：http://www.dq-fx.com 如果在图上含有安装在别处而功能与本 图相关的部分，这部分可加双点划线围框。 如下图 二.电气制图的一般规则 FU KM KA KM1 在图4 课程资料来自：http://www.dq-fx.com 7. 线号和元器件标注 二.电气制图的一般规则 （1）回路标号（即线号）的一般原则 ① 回路标号是按等电位的原则进行的，即在回路 中连接在一点上的所有导线标注相同的回路标号。 ②被电气设备的线圈、绕组、电阻、电容、各类开关、 触点等元件分隔开的线段，应视为不同的线段， 标注不同的回路标号。 ③一般情况下，回路标号由三位或三位以下的数字 组成。 课程资料来自：http://www.dq-fx.com （2）主回路的线号 三相交流电源主回路的第一种标号：交流一次回路中，用个位数顺序区分 回路的相数；用十位数字的顺序区分回路中的不同线段。 （第一相：L1、L11、L21；第二相：L2、L12、L22：第三相：L3、L13、 L23 二.电气制图的一般规则 三相交流电源主回路的第二种标号：交流一次回路中的标号用A,B,C区分 相数，用个位数顺序区分引入的电源的路数；用十位数字的顺序区分电源 回路中的不同线段。 （第一路电源主电路的标号：第一相：A1、A21、A31；第二相：B1、 B21、B31；第三相：C1、C21、C31。 （第二路电源主电路的标号：第一相：A2、A22、A32；第二相：B2、 B22、B32；第三相：C2、C22、C32。 电动机主回路的标号：电动机一次回路的标号应从电动机绕组开始自下向 上用U,V,W标号，用个位数顺序区分电机的台数；用十位数字的顺序区分 电机回路中的不同线段。 （第一台电机主电路的标号：第一相：U1、U21、U31；第二相：V1、 V21、V31；第三相：W1、W21、W31。 （第二台电机主电路的标号：第一相：U2、U22、U32；第二相：V2、 V22、V32；第三相：W2、W22、W32。 二.电气制图的一般规则 课程资料来自：http://www.dq-fx.com 二.电气制图的一般规则 课程资料来自：http://www.dq-fx.com （3）控制回路的线号 无论直流或交流，线号的标注有以下两种方法。 ①自然序数递增标线号 按照控制回路从上到下，从左到右的顺序， 每 经过一 个触点或元件，线号依次递增，电位相等的导线线号相同。 ②奇偶数分开标号法 以压降元件为界，其两侧的不同线段分别按标号个位数 的奇偶性来依序标号。 二.电气制图的一般规则 课程资料来自：http://www.dq-fx.com （4）元器件的标注 元器件的文字符号的标注全部统一文字字体， 统一大小，统一标注位置，如下图所示。 二.电气制图的一般规则 三．电气图的识读 本章主要讲述电气图的识读的方法和步骤。 1. 识图的基本方法和步骤 （1）基本方法 ①结合电工及电子基础知识识图 ②结合电器元件的结构及其工作原理识图 ③结合典型电路识图 ④结合有关图纸说明及制图要求识图 三.电气图的识读 课程资料来自：http://www.dq-fx.com （2）识图的基本步骤 三.电气图的识读 ①看图纸说明 图纸说明包括图纸目录，主标题栏，技术说明，元器件清单， 施工说明等。 以便搞清楚设计的内容和施工要求。 ②看系统图或框图 目的是了解整个系统的概况，基本组成，相互关系及其主要 特征。 ③看电路原理图 看电路图时，先要分清主电路和控制电路，交流电路和直流 电路。其次按照先看主电路，再看控制电路的顺序识图。看主电 路时，通常是从用电设备开始，经控制元件，顺次往电源看。看 控制电路时，通常先看控制电源，再顺次看各条控制回路对主电 路的控制。 ④看接线图 在看完电路原理图的基础上再看接线图。 课程资料来自：http://www.dq-fx.com 四．典型电力拖动控制线路 四. 典型电力拖动控制线路 1，电动机连续运转控制原理图 课程资料来自：http://www.dq-fx.com 2，电动机点动控制原理图 四. 典型电力拖动控制线路 课程资料来自：http://www.dq-fx.com 四. 典型电力拖动控制线路 3，接触器控制的正反转电路 课程资料来自：http://www.dq-fx.com 四. 典型电力拖动控制线路 4，双重联锁正反转控制电路 课程资料来自：http://www.dq-fx.com 四. 典型电力拖动控制线路 5，自动往返控制电路原理图 课程资料来自：http://www.dq-fx.com 四. 典型电力拖动控制线路 FU2 M1 3 ～ L1 L2L3 QF KM SB2 KM SB4 FR FU1 FR SB5 SB3 SB1 SB6 KM 6，多地控制 课程资料来自：http://www.dq-fx.com 四. 典型电力拖动控制线路 KM2 M2 3 ～ FR2 KM1 KM2 SB3 SB4 KM2 FR2 FR1 FU1 FR1 SB2 KM1 SB1 KM1 QF L3 L2 L1 ～ 3 M1 FU2 KM2 KM1 7，顺序控制—先启后停 课程资料来自：http://www.dq-fx.com KM1 QF L3 L2 L1 ～ 3 M1 FU2 KM1 KM2 M2 3 ～ FR2 KM1 SB3 SB4 KM2 FR2 FR1 FU1 FR1 SB2 KM1 SB1 8，顺序控制—先启先停 四. 典型电力拖动控制线路 课程资料来自：http://www.dq-fx.com 9，三相笼型异步电动机定子绕组串电阻起动 四. 典型电力拖动控制线路 课程资料来自：http://www.dq-fx.com 10，Y—△降压起动控制 四. 典型电力拖动控制线路 课程资料来自：http://www.dq-fx.com KT KT KM2 KT KT KM1 KM3 FU2 FU1 FR KM2 KM3 KM3 KM1 M 3 ～ L1 L2L3 QF KM1 T KM1 SB1 KM2 SB2 FR KM2 KM3 11，自耦变压器降压启动 四. 典型电力拖动控制线路 课程资料来自：http://www.dq-fx.com 12，电动机耗制动控制电路的原理图 四. 典型电力拖动控制线路 课程资料来自：http://www.dq-fx.com FR KM2 KM2 KM2 KS n KM2 R KM2 KM1 SB1 FR FU1 SB2 KM1 KM1 QF L3 L2 L1 ～ 3 M FU2 13，单向反接制动控制电路 四. 典型电力拖动控制线路 课程资料来自：http://www.dq-fx.com
