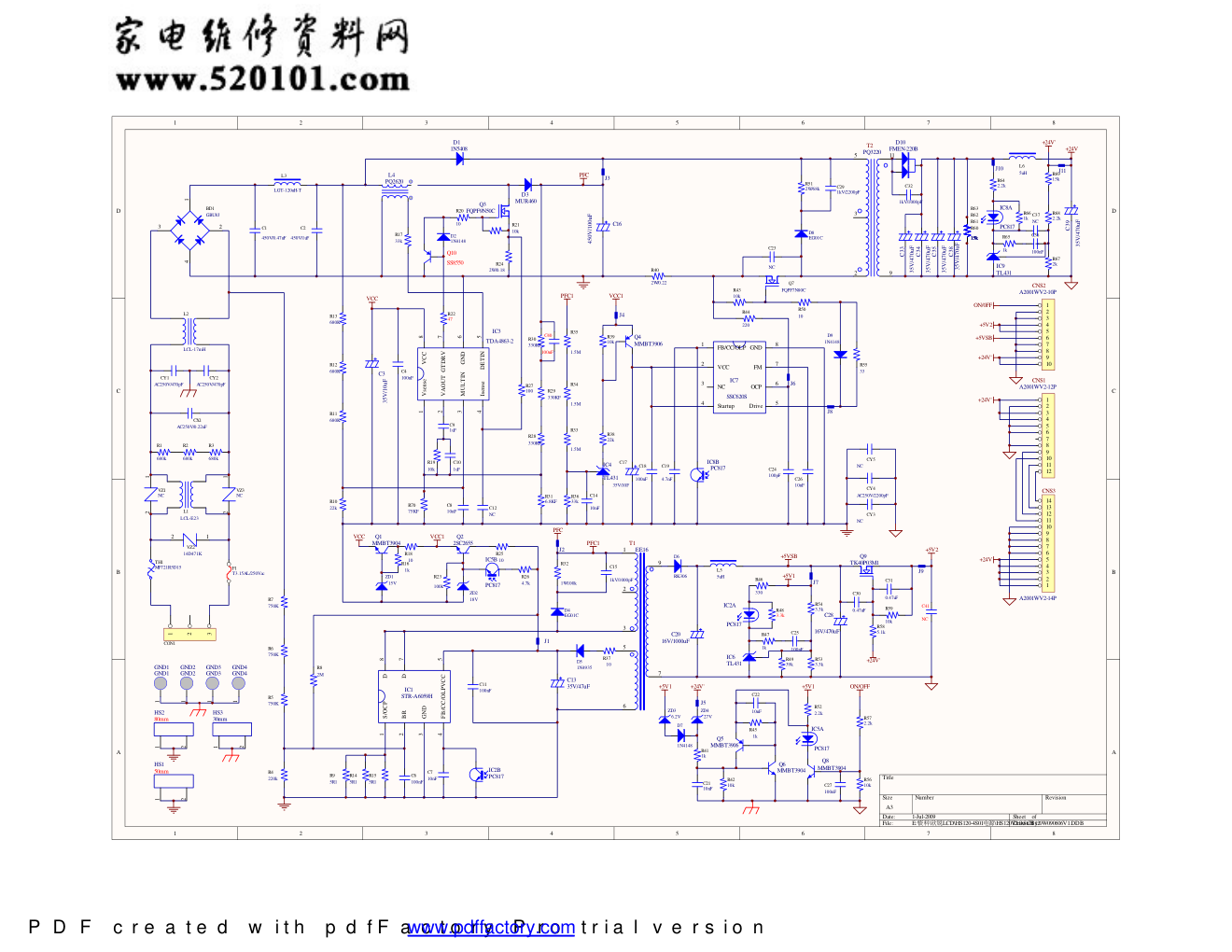

长虹LT32710液晶电视电源板电路图
)
1 2 3 4 5 6 7 8 A B C D 8 7 6 5 4 3 2 1 D C B A Title Number Revision Size A3 Date: 1-Jul-2009 Sheet of File: E:\资料\欣锐LCD\HS120-4S01电源\HS120V2.0\SCH120W090606V1.DDB Drawn By: 1 2 3 CON1 F1 T3.15AL/250Vac 1 2 VZ2 14D471K R1 680k R3 680k R2 680k TH1 MF721R5D15 CX1 AC250V/0.22uF L1 LCL-E23 CY1 AC250V/470pF CY2 AC250V/470pF L2 LCL-17mH 2 1 3 4 BD1 GBU8J C1 450V/0.47uF L3 LGT-120uH-T C2 450V/1uF L4 PQ2620 Q3 FQPF9N50C D1 1N5408 VAOUT 2 MULTIN 3 Isense 4 DETIN 5 GTDRV 7 VCC 8 GND 6 Vsense 1 IC3 TDA4863-2 R19 10k C9 1uF C10 1uF C8 10nF C4 100nF C3 35V/10uF VCC R13 680K R12 680K R11 680K R10 22k C16 450V/100uF R27 100 C12 NC R70 75KF R31 6.8KF R30 330KF R29 330KF R28 330KF R17 33k R24 2W/0.18 R22 47 R20 10 D2 1N4148 PFC R7 750K R6 750K R5 750K R4 220k BR 2 GND 3 FB/CC/OLP 4 VCC 5 D 7 D 8 S/OCP 1 IC1 STR-A6059H C6 100nF R15 5R1 2 5 7 1 9 6 3 T1 EE16 R8 2M C7 10nF IC5B PC817 R37 10 D5 1N4935 C13 35V/47uF R32 1W100k C15 1kV/1000pF D4 EG01C PFC R25 10 Q2 2SC2655 ZD2 18V R26 4.7k IC2B PC817 C17 35V/10F R18 10 ZD1 15V R16 1k VCC1 VCC R23 100k D6 RK306 C20 16V/1000uF R46 330 IC2A PC817 R48 3.3k IC6 TL431 R47 1k R53 3.3k R49 39k R54 3.3k C25 100nF L5 5uH C28 16V/470uF +5VSB R57 2.2k R56 10k C27 100nF ON/OFF IC8B PC817 R52 2.2k VCC 2 OCP 6 Startup 4 Drive 5 FM 7 GND 8 FB/CC/OLP 1 NC 3 IC7 SSC620S R45 1k C22 10nF R42 10k C21 10nF ZD3 6.2V +24V' C18 100nF VCC1 C19 4.7nF IC8A PC817 5 2 11 9 3 T2 PQ3220 R51 2W/68k C29 1kV/2200pF D8 EG01C Q7 FQPF7N80C R40 2W/0.22 R44 220 C24 100pF C26 10nF R50 10 R55 33 D9 1N4148 R43 10k R21 10k CY5 NC +24V D10 FMEN-220B C32 1kV/1000pF C33 35V/470uF C34 35V/470uF R64 2.2k R66 1k IC9 TL431 R65 1k C36 100nF C37 NC IC5A PC817 R67 2k R69 15k R68 2.2k L6 5uH C38 35V/470uF C35 35V/470uF Q9 TK40P03M1 1 4 2 3 5 6 7 8 9 10 CNS2 A2001WV2-10P ON/0FF +5V2 +24V' +5VSB 1 4 2 3 5 6 7 8 9 10 11 12 CNS1 A2001WV2-12P +24V' 1 4 2 3 5 6 7 8 9 10 11 12 13 14 CNS3 A2001WV2-14P +24V J11 D3 MUR460 C11 100nF 2 1 HS2 80mm 2 1 HS1 50mm 1 GND1 GND1 1 GND2 GND2 1 GND3 GND3 1 GND4 GND4 2 1 HS3 30mm J3 Q6 MMBT3904 Q5 MMBT3906 Q8 MMBT3904 Q1 MMBT3904 R34 1.5M R35 1.5M J2 R14 5R1 J5 J9 J1 J4 J8 +24V' R63 15k R62 15k R61 15k R60 15k +5V2 C30 0.47uF C31 0.47uF R58 5.1k R59 10k +24V' ZD4 27V +5V1 D7 1N4148 R41 1k J10 R9 5R1 CY4 AC250V/2200pF CY3 NC J6 J7 +5V1 +5V1 1 2 VZ1 NC 1 2 VZ3 NC R33 1.5M R36 33k IC4 TL431 R38 22k R39 10k Q4 MMBT3906 C14 10nF PFC1 PFC1 C23 NC C39 35V/470uF C40 100nF C41 NC Q10 SS8550 P D F c r e a t e d w i t h p d f F a c t o r y P r o t r i a l v e r s i o n www.pdffactory.com
