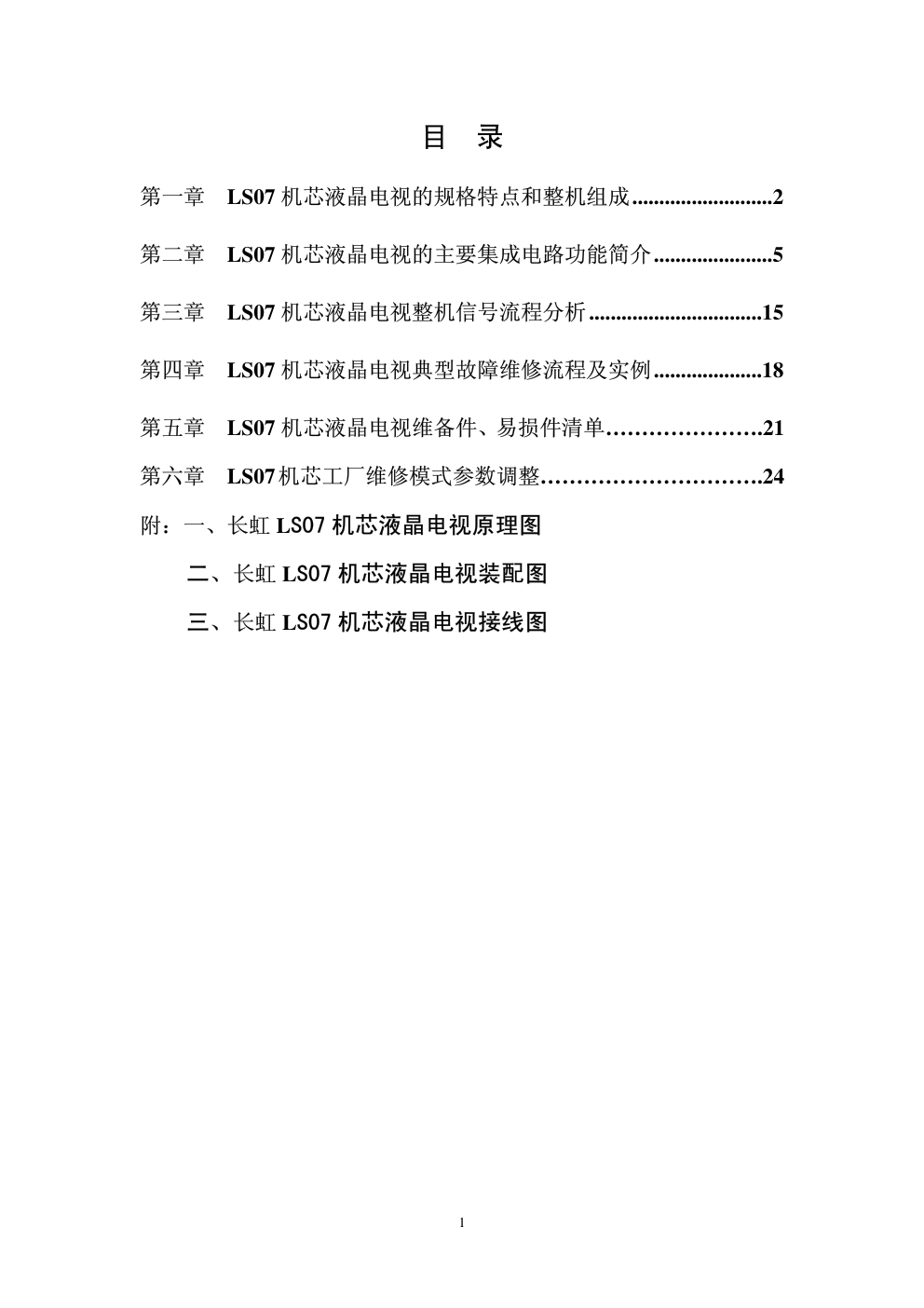

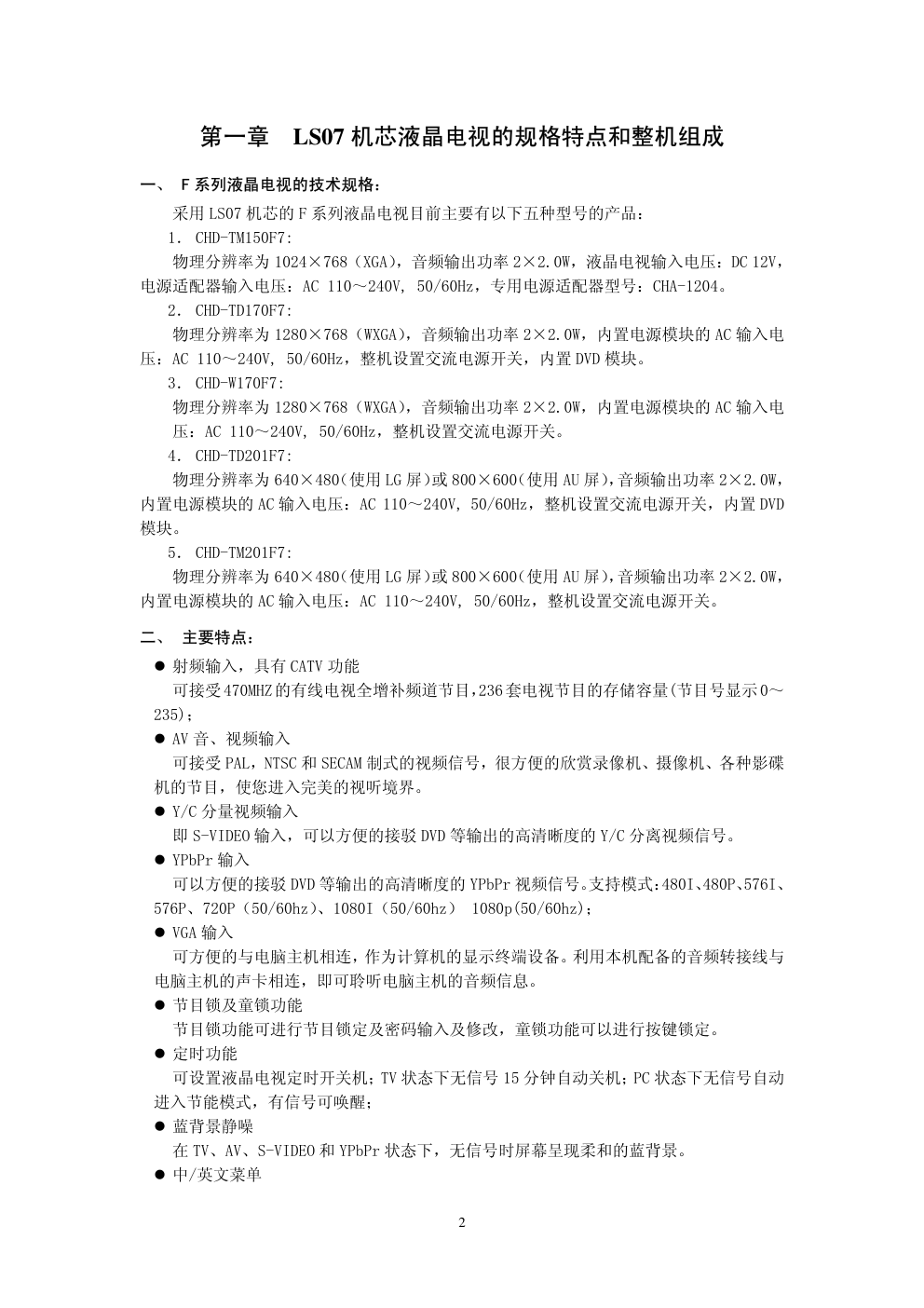

长虹液晶电视 LSO7 机芯 维 修 手 册 1 目 录 第一章 LS07 机芯液晶电视的规格特点和整机组成..........................2 第二章 LS07 机芯液晶电视的主要集成电路功能简介......................5 第三章 LS07 机芯液晶电视整机信号流程分析................................15 第四章 LS07 机芯液晶电视典型故障维修流程及实例....................18 第五章 LS07 机芯液晶电视维备件、易损件清单………………….21 第六章 LS07机芯工厂维修模式参数调整………………………….24 附：一、长虹 LS07 机芯液晶电视原理图 二、长虹 LS07 机芯液晶电视装配图 三、长虹 LS07 机芯液晶电视接线图 2 第一章 LS07 机芯液晶电视的规格特点和整机组成 一、 F 系列液晶电视的技术规格： 采用 LS07 机芯的 F 系列液晶电视目前主要有以下五种型号的产品： 1． CHD-TM150F7: 物理分辨率为 1024×768（XGA），音频输出功率 2×2.0W，液晶电视输入电压：DC 12V， 电源适配器输入电压：AC 110～240V, 50/60Hz，专用电源适配器型号：CHA-1204。 2． CHD-TD170F7: 物理分辨率为 1280×768（WXGA），音频输出功率 2×2.0W，内置电源模块的 AC 输入电 压：AC 110～240V, 50/60Hz，整机设置交流电源开关，内置 DVD 模块。 3． CHD-W170F7: 物理分辨率为 1280×768（WXGA），音频输出功率 2×2.0W，内置电源模块的 AC 输入电 压：AC 110～240V, 50/60Hz，整机设置交流电源开关。 4． CHD-TD201F7: 物理分辨率为 640×480（使用 LG 屏）或 800×600（使用 AU 屏），音频输出功率 2×2.0W， 内置电源模块的 AC 输入电压：AC 110～240V, 50/60Hz，整机设置交流电源开关，内置 DVD 模块。 5． CHD-TM201F7: 物理分辨率为 640×480（使用 LG 屏）或 800×600（使用 AU 屏），音频输出功率 2×2.0W， 内置电源模块的 AC 输入电压：AC 110～240V, 50/60Hz，整机设置交流电源开关。 二、 主要特点： � 射频输入，具有 CATV 功能 可接受470MHZ的有线电视全增补频道节目，236套电视节目的存储容量(节目号显示0～ 235)； � AV 音、视频输入 可接受 PAL，NTSC 和 SECAM 制式的视频信号，很方便的欣赏录像机、摄像机、各种影碟 机的节目，使您进入完美的视听境界。 � Y/C 分量视频输入 即 S-VIDEO 输入，可以方便的接驳 DVD 等输出的高清晰度的 Y/C 分离视频信号。 � YPbPr 输入 可以方便的接驳 DVD 等输出的高清晰度的 YPbPr 视频信号。支持模式：480I、480P、576I、 576P、720P（50/60hz）、1080I（50/60hz） 1080p(50/60hz)； � VGA 输入 可方便的与电脑主机相连，作为计算机的显示终端设备。利用本机配备的音频转接线与 电脑主机的声卡相连，即可聆听电脑主机的音频信息。 � 节目锁及童锁功能 节目锁功能可进行节目锁定及密码输入及修改，童锁功能可以进行按键锁定。 � 定时功能 可设置液晶电视定时开关机；TV 状态下无信号 15 分钟自动关机；PC 状态下无信号自动 进入节能模式，有信号可唤醒； � 蓝背景静噪 在 TV、AV、S-VIDEO 和 YPbPr 状态下，无信号时屏幕呈现柔和的蓝背景。 � 中/英文菜单 3 采用简易方便的图形化菜单设计，使菜单操作更方便，更直观。 � 省电功能（电源管理模式） 当本机用于 PC 的显示终端，且用户使用的 PC 信号无输出时，约 30 秒后本机将自动关 机，进入省电待机状态，按下遥控器上 Power/P+/P-/数字键 或 PC 再次出现信号后，本 机将自动打开。 � 即插即用 本机作为电脑终端显示设备，无须配备安装软件，做到真正的即插即用。 � 自动校正 独具自动校正功能，使液晶电视达到最佳状态。 � 无闪烁、无辐射、绿色环保 液晶电视不仅能体现高品质画面，更能避免辐射，保护视力，充分照顾你的健康。 � 先进的电源管理模式，本机可实现待机或记忆开机管理。 � 图象缩放功能 支持以下缩放模式：全屏模式、4：3 模式（16：9 的屏）、16：9（4：3 的屏）、电影模 式、字幕电影模式。 � 重量轻、体积小、功耗低 � 先进的图像增强功能 动态肤色校正：改善画面中失真的肤色，使其接近真正的肤色。 黑色电平延伸：对画面中大面积黑色部分加重，提高暗背景图像下的对比度。 彩色边沿校正：增加彩色信号边缘的陡度，使彩色过渡沿轮廓更加清晰。 亮度边沿校正：增加亮度信号边缘的陡度，使图像边沿更加清晰。 � 五度智能“黄金比” 从亮度、对比度、色度、清晰度、音域广度的多种组合中智能计算出黄金音视频组合效 果。 � 超精细内丽显示屏 � 动态梳状滤波器 � 耳机输出功能 � 内置 DVD 功能模块（仅限 CHD-TD201F7/CHD-TD170F7） � 全面兼容 DVD、超级 VCD、VCD、CD、MP3 等。 � 兼容 PAL/NTSC 制碟片 � 高品质数码音频，数字音频同轴输出将带给您更逼真的音响层次、更高的音质、更具震 撼力的电影环绕效果。 � 可根据所选择的播放等级（最大 8 级）自动去掉不宜出现的情节（仅限于录制有播放级 别控制信息的 DVD 碟片） � 多达 32 种字幕语言供您选择 � 多达 8 种伴音语言供您选择。（注：字幕语言、伴音语言的多少决定于碟片的录制） 三、 整机电路组成： 长虹 LS07 机芯液晶电视主要由稳压电路、逆变器电路、射频电路、视频加强电路、视 频处理电路、功率放大电路、VGA 电路、系统控制电路及键控电路组成，整机电路组成框 图如下所示： 4 四、 印制板组件介绍 印制板组成较 LP03 机芯要简单许多，所有信号处理全在主板上面。 1． 主板组件 主板组件是液晶电视中信号处理的核心部分，在系统控制电路的作用下承担着将外接输 入信号转换为统一的液晶显示屏所能识别的数字信号的任务。主板组件包含两大部分信号处 理模块：以 Philips UOC3 为主的模拟音、视频电路，以 MST518 为主的 VGA 电路、信号格 式变换系统控制电路。前一功能模块分别将高频头输出的图像中频和声音中频转换成 RGB 三基色模拟信号和音频信号，这部分叫作音、视信号模拟解码过程。MST518 接收 UOC 输出 的 RGB 三基色先进行模数转换，最终输出适合液晶屏驱动电路要求的数字基色信号。UOC 内 置 8051 处理器还负责协调系统各部分的工作，并对用户通过控制面板（按键板组件）进行 的操作作出响应。 2． 按键板组件 按键板组件有七个功能按键。用户通过该组件可以对液晶电视方便地进行操作。 3． 遥控接收板组件 遥控接收板组件由一个工作指示灯和一个遥控接收头构成。用户通过该组件使用遥控器 可以对液晶电视方便地进行操作以及知道液晶电视所处的工作状态。 4． 耳机输出板组件 耳机输出板组件由一个耳机插座构成，方便用户接听耳机。 5． 逆变器板组件（包括逆变器电路） 逆变器板组件的作用是为液晶屏内部的灯管供电，点亮液晶屏模块的背灯单元，使用户 可以看到液晶显示屏上的图像。 5 第二章 LS07 机芯液晶电视的主要集成电路功能简介 一、 LS07 机芯主要集成电路： 序号 位号 型号 主要功能 1 A1 TAF5-C2IP1RW 高频头 2 U8、U21 TDA1517AWT 音频功放 3 U3 MST518 模数转换及格式变换 4 U2 UOC(TDA15063H) 视频解码及 MCU 控制 5 Q9 Si2311DS MOS 开关管 6 U11、U12 IRF7316 MOS 开关管 7 U19 NTMS10P02 MOS 开关管 8 U23 LM2596-5.0 稳压 IC 9 U1 24LC21A EEPROM（保存显示器参量信息） 10 U4 24LC32A EEPROM（保存用户控制信息） 11 U6、U20 PI5V330A 视频切换开关 二、主要集成电路功能介绍 1． MST518 高集成芯片 MST518 是一块为液晶设计的高性能、高集成度的图像处理芯片，能支持到 SXGA 格式 (1280×1024)。它集成了一组高性能模数转换器、高质量格式变换系统、OSD 发生器、输出 时钟产生器、多格式输出显示接口（支持 TTL、LVDS、RSDS） MST518 功能特点： ● 具有高质量的扩展变换和压缩变换，可输出XGA模式信号 ● 内部集成LVDS电路 ● 内置8位高质量ADC ● 双VGA通道输入，软件进行切换 ● 支持ITU-656格式信号输入 ● 支持H/V Sync、复合同步、绿复合同步的输入，并自动检测 ● 可编程10位Gamma校正，亮度、对比度可调 ● 8色、256字符OSD ● 内建DDC电路 ● 低待机功耗 ● 支持TTL、双点LVDS信号输出，软件进行切换 MST518 引脚功能： 与 CPU 接口 引脚 引脚名称 引脚功能 33 HWRESET 硬复位，高电平有效 82 CS 三线串行总线的片选信号 6 83 SDA 三线串行总线的数据信号 84 SCL 三线串总线的时钟信号 85 INT 芯片中断 98-91 AD [7:0] 并行总线，此机芯未用 125 BUSTYPE 总线类型选择 Analog Interface 38 HSYNC0 模拟行同步信号输入通道 0 39 VSYNC0 模拟场同步信号输入通道 0 40 HSYNC1 模拟行同步信号输入通道 1 41 VSYNC1 模拟场同步信号输入通道 1 78 RMID Scaler 内部参考电压 79 REFP 内部 ADC 退耦＋ 80 REFM 内部 ADC 退耦－ 75 RIN0 模拟红信号输入通道 0 74 RIN0M 模拟红信号输入通道 0 参考地电位 73 SOGIN0 绿同步信号输入通道 0 72 GIN0 模拟绿信号输入通道 0 71 GIN0M 模拟绿信号输入通道 0 参考地电位 70 BIN0 模拟蓝信号输入通道 0 69 BIN0M 模拟蓝信号输入通道 0 参考地电位 66 RIN1M 模拟红信号输入通道 1 参考地电位 65 RIN1 模拟红信号输入通道 1 64 GIN1M 模拟绿信号输入通道 1 参考地电位 63 GIN1 模拟绿信号输入通道 1 62 SOGIN1 绿同步信号输入通道 1 61 BIN1M 模拟蓝信号输入通道 1 参考地电位 60 BIN1 模拟蓝信号输入通道 1 55 REXT 外接 390 欧姆到 3.3 伏电压 LCD Interface 145 OCLK 时钟输出 146 LDE 使能信号 144 LVSYNC 场同步输出 143 LHSYNC 行同步输出 138 LVA0M LVDS 低压差分信号输出 0－ 137 LVA0P LVDS 低压差分信号输出 0+ 136 LVA1M LVDS 低压差分信号输出 1－ 135 LVA1P LVDS 低压差分信号输出 1+ 134 LVA2M LVDS 低压差分信号输出 2－ 133 LVA2P LVDS 低压差分信号输出 2+ 128 LVA3M LVDS 低压差分信号输出 3－ 127 LVA3P LVDS 低压差分信号输出 3+ 132 LVACKM LVDS 低压差分时钟信号输出－ 131 LVACKP LVDS 低压差分时钟信号输出+ 7 26-23,18-15 RB[7:0] TTL 红色信号通道 14-11, 8-5 GB[7:0] TTL 绿色信号通道 4,3,154,153,150-147 BB[7:0] TTL 蓝色信号通道 GPIO Interface 87 GOUT1/PWM1 脉宽调制输出 1 86 GOUT0/PWM0 脉宽调制输出 0 2 BYPASS 外接虑波电容 29 DDC_DAT 模拟接口 DDC 数据 30 DDC_CLK 模拟接口 DDC 时钟 31 DDCROM_CLK DDC ROM 时钟 32 DDCROM_DAT DDC ROM 数据 34 XIN 晶振信号输入 35 XOUT 晶振信号输出 Power Pins 48, 54, 58, 77 AVDD 模数转换器电源 56 AVDD_PLL 锁相环电源 36 AVDD_MPLL MPLL 电源 10, 22, 88, 99, 111, 129, 139, 151 VDDP 数字信号输出电源 19, 102, 114, 142 VDDC 数字电路电源 1, 9, 20, 21, 37, 42, 45, 51, 57, 59, 76, 81, 89, 100, 101, 112, 113, 130, 140, 141, 152 GND 数字电路地 MST518 内部框图： 2． TDA15063H 简介： 飞利浦公司最新推出的第三代超级单片集成电路 UOC III 在单一系列管脚兼容的 IC 上 集成了视频解码器、2D 梳形滤波器、高品质音频处理技术、适用于欧洲的图文电视广播 （Teletext）技术，以及适用于美国的闭路字幕（Closed Caption）和 V-chip 功能。UOCIII 系列具有高集成度，除可以完成所有小信号（中频解调、视频解码、行场小信号、伴音 DSP 8 等）处理外，还集成了全部 MCU 功能，具有电路简洁、性能优良、工艺简单等优点，符合 公司高性价比、高生产效率的要求。它适用于 4:3 或 16:9、50／60Hz 和 100／120Hz 的电视 系统，有以下主要特点： ● 多制式中频解调、摸拟视频解码 ● 内置梳状滤波器 ● 支持 4：3，16：9 的显示格式 ● 4 路 CVBS 或 3 路 Y/C 输入，1 路 CVBS 输出，2 路 YCrCb/2 路 RGB 输入 ● 4 路 AV 声道音频输入，1 路 AV 可调音量音频输出 ● 音量自动电平控制电路 ● 全球 FM 伴音解调 ● 动态峰值控制、肤色校正、Gamma 校正、黑电平延伸等画质增强 ● 能够关断行场偏转扫描部分，输出 H/V 同步信号给 Scaler ● 内置 128K Flash Memory，支持高速 I2C 在线编程 ● 自动亮色信号模式识别 TDA15063H 引脚功能： 引 脚 引 脚 名 称 引 脚 功 能 1 VSSP2 接地 2 VSSC4 接地 3 VDDC4 +1.8V 4 VDDA3 +3.3V 5 VREF_POS_LSL +3.3V 6 VREF_NEG_LSL+HPL 0V 7 VREF_POS_LSR+HPR +3.3V 8 VREF_NEG_HPL+HPR 0V 9 VREF_POS_HPR +3.3V 10 XTALIN 晶振输入 11 XTALOUT 晶振输出 12 VSSA1 接地 13 VGUARD/SWIO 保护电压输入或做 I/O 14 DECDIG DECDIG 信号输出 15 VP1 +5V 16 PH2LF 第二级行锁相滤波 17 PH1LF 第一级行锁相滤波 18 GND1 接地 19 SECPLL SECAM 锁相环退耦 20 DECBG 内部参考电压退耦 21 EWD/AVL VDD5A 电压输入 22 VDRB TV 场同步信号输出 23 VDRA 场同步输出 24 VIFIN1 VIF 输入 1 25 VIFIN2 VIF 输入 2 26 VSC 外接场锯齿电容 9 27 IREF 参考电流输入 28 GNDIF IF 接地 29 SIFIN1 SIF 输入 1 30 SIFIN2 SIF 输入 2 31 AGCOUT 高频头 AGC 控制电压输出 32 EHTO EHT/过电压保护输入 33 SSIF MUTE 控制信号输出 34 AUDIOIN5L AV 左声道信号输入 35 AUDIOIN5R AV 右声道信号输入 36 AUDOUTSL SCART/CINCH 左声道输出 37 AUDOUTSR SCART/CINCH 右声道输出 38 DECSDEM 声音解调器退耦 39 QSSO 去加重电容 40 GND2 接地 41 PLLIF IF_PLL 锁相环滤波 42 SIFAGC 声音中频自动增益控制 43 IFVO IF 解调视频输出 44 FMRO FM 广播输出 45 VCC8V 声音转换开关的供电电压 46 AGC2SIF 第二伴音中频自动增益控制 47 VP2 +5V 48 IFVO 选择通道的视频输出 49 AUDIOIN4L 高清信号的左声道音频输入 50 AUDIOIN4R 高清信号的右声道音频输入 51 CVBS4/Y4 S 端子亮度信号输入 52 C4 S 端子色度信号输入 53 AUDIOIN2L PC 信号的左声道音频输入 54 AUDIOIN2R PC 信号的右声道音频输入 55 CVBS2/Y2 AV 复合视频信号输入 56 AUDIOIN3L 内置 DVD 模块的左声道音频输入 57 AUDIOIN3R 内置 DVD 模块的右声道音频输入 58 CVBS3/Y3 内置 DVD 模块的亮度信号输入 59 C2/C3 内置 DVD 模块的色度信号输入 60 AUDOUTLSL 主通道左声道输出 61 AUDOUTLSR 主通道右声道输出 62 AUDOUTHPL 耳机通道左声道输出 63 AUDOUTHPR 耳机通道右声道输出 64 CVBS/PIP CVBS/PIP 输出 65 SVM 扫描调制输出 66 FBISO 沙堡脉冲信号输出 67 HOUT 行同步信号输出 68 VSScomb 接地 69 VDDcomb +5V 10 70 VIN V 信号输入 71 UIN U 信号输入 72 YIN Y 信号输入 73 YSYNC 为同步分离提供的 Y 信号输入 74 YOUT Y 信号输出 75 UOUT U 信号输出 76 VOUT V 信号输出 77 INSSW3 RGB/YPbPr 插入识别信号输入 78 R/PrIN3 R/Pr 信号输入 79 G/YIN3 G/Y 信号输入 80 B/PbIN3 B/Pb 信号输入 81 GND3 接地 82 VP3 +5V 83 BCLIN 束电流限制输入 84 BLKIN 黑电流输入 85 RO R 基色信号输出 86 GO G 基色信号输出 87 BO B 基色信号输出 88 VDD3 +3.3V 89 VREFAD_NEG 0V 90 VREFAD_POS +3.3V 91 VREFAD 音频 ADC 的参考电压 92 GNDA 接地 93 VDDA +1.8V 94 VDD3A +3.3V 95 VSSADC 接地 96 VADC +1.8V 97 INT0 遥控信号输入 98 P10/INT1 DPF 时钟线 99 P11/T0 DPF 数据线 100 VDDC2 +1.8V 101 VSSC2 接地 102 P04/12SWS MST 复位信号 103 P03/12SCLK HD_PC 选择控制信号 104 P02/12SDO2 功放待机控制信号 105 P01/12SDO1 TV_DPF 选择控制信号 106 P00/12SDII/O 开机控制信号 107 P13/T1 MST 片选信号 108 P16/SCL UOCI2C 总线的时钟线 109 P17/SDA UOCI2C 总线的数据线 110 VDDP +3.3V 111 P20/TPWM 红色指示灯控制信号 112 P21/PWM0 绿色指示灯控制信号 11 113 P22/PWM1 屏供电控制信号 114 P23/PWM2 内置 DVD 模块供电控制信号 115 P30/ADC0 预留的 IO 口 116 P31/ADC1 耳机插入识别信号输入 117 VDDC1 +1.8V 118 VDD18 +1.8V 119 P32/ADC2 DVD 按键信号输入 120 P33/ADC3 TV 按键信号输入 121 VSSC 接地 122 P24/PWM3 背灯控制信号输出 123 P25/PWM4 声表面滤波器控制信号 124 VDDC3 +1.8V 125 VSSC3 接地 126 P12/INT2 MST 中断信号输入 127 P14/RX MST 数据线 128 P15/TX MST 时钟线 TDA15063H 内部框图： 3． TDA9178 简介 TDA9178 是一个带有标准 YUV 输入输出接口的模拟视频信号处理器，它提供了三个主要 处理功能：亮度矢量，色度矢量及频谱处理，它能独立完成全面的图象改善工作。它有以下 12 特点： ● 亮度边沿校正 LTI、彩色边沿校正 CTI； ● 伽马校正； ● 自适应黑白电平延伸控制； ● 线宽调整； ● 噪声测量及降噪处理功能； ● 肤色校正、绿增强、蓝延伸。 TDA9178 引脚功能： 引脚 引脚名称 功能 1 sandcastle input 沙堡脉冲输入 2 not connected 接地 3 ADC input 1 模数转换器输入 1 4 ADC input 2 模数转换器输入 2 5 ADC input 3 模数转换器输入 3 6 luminance input Y 输入 7 address selection input I2C 地址选择输入端 8 U signal input U 输入 9 V signal input V 输入 10 test pin 接地 11 serial clock input (I2C-bus) I2C 总线时钟信号 12 not connected 不接 13 not connected 不接 14 serial data input/output (I2C-bus) I2C 总线数据信号 15 decoupling digital supply 外接退耦电容 16 V signal output V 信号输出 17 U signal output U 信号输出 18 ground 地 19 luminance output Y 信号输出 20 supply voltage 供电 21 SCAVEM output 扫描速率调制输出 23 not connected 接地 24 not connected 接地 TDA9178 内部框图： 13 4． TDA1517AWT 简介 TDA1517AWT 是一款双声道 AB 类功放集成电路，本机芯一片作单声道应用，以减少发热 量。工作电源范围宽，因而广泛应用于电视系统，它有以下特点： ● 外部电部（路）简单； ● 静音、待机状态可控制； ● 温度保护电路； ● 开关低噪声； ● 固定增益。 TDA1517 引脚功能： 引脚 引脚名称 功能 3 non-inverting input 音频输入 5 supply voltage ripple rejection 偏置电路滤波 8、9 output 音频输出 12、13 N.C. 不接 15、16 supply voltage ＋12V 电源 17 mode select switch 工作模式选择 18 inverting input 反相输入端（在此接电容到地） 1、2、4、6、 7、10、11、 GND 地 14 14、19、20 TDA1517 内部框图： 15 第三章 LS07 机芯液晶电视整机信号流程分析 本章主要介绍长虹液晶电视的模拟信号处理、视频增强处理、整机系统控制过程、整 机供电系统。 —、模拟信号处理 1． 中高频处理 由 TAF5-C2IP1 型高频头来完成，输出中频信号。其管脚功能如下： 引脚 符号 功能作用 1 AGC 自动增益控制电压 2 TU 本机未接 3 ADD 地 4 SCL I2C 总线（时钟线） 5 SDA I2C 总线（数据线） 6 BM +5V 电源 7 BM +5V 电源 8 NC 不接 9 BTL +32V 电源，形成 0～32V 的调谐电压 10 NC 不接 11 IF 中频信号输出 A1 的 11 脚输出的 IF 中频信号经 Q1 及 R41、R105、R109、R110、C221 组成的跟随器 输出至 T1、T2 两声表面滤波器分离音视频 IF 信号，分离出的音视频 IF 信号分两路输至 UOC 芯片进行解码。 2． 图像声音处理 UOC 芯片接收声表分离出的中频信号进行检波、解码，分别从第 85、86、87 脚输出 RGB 三基色模拟信号，60、61 脚输出主通道 L、R 音频信号，62、63 脚输出耳机通道 L、 R 音频信号。另外，位号 U7 的 TDA9178 芯片进行画质增强处理，通过 UOC 的 74、75、 76 脚输出和 70、71、72 脚输入与 UOC 形成一个环形电路。 此外，AV、S-Video、内置 DVD 的 YC 信号(有些机型无)也在 UOC 芯片内部进行解码， 和 TV 进行内部切换输出一路 RGB 三基色模拟信号给后端处理。 二、数字信号处理 从 UOC 输出的模拟 RGB 与 DFP 输出的 RGB 信号由一片 PI5V330A 进行切换选择，输 入到 MST518 的第 65、63、60 脚，电脑输出的 RGB 信号与高清 YPbPr 信号由另一片 PI5V330A 进行切换选择，输入到 MST518 的第 75、72、70 脚。此两路 RGB 信号在 MST518 内部进 行通道切换，再经 AD 变换，视频格式转换，输出适应液晶屏驱动电路要求的数字基色信号。 MST518 对输入的视频图像信号进行像素比率转换、图形自动最优化处理，然后经过存储器 缓冲、比例缩放、色度矩阵电路、色度查找表、色度空间增益等处理，输出标准的相应物理 分辨率的数字基色信号及相应的同步、时钟信号至液晶屏，控制液晶屏正确显示图像。 三、整机的供电系统： 1． 主要集成芯片的供电情况如下： 12V：本机主电源； +34V：高频头调谐电压； 16 VCC5：恒定+5V 电源； VCC5A：软件可关断+5V 电源； V3_3D：UOC 数字部分供电电源； V1_8V1：UOC 数字部分常供供电电源； V1_8V2：UOC 数字部分可关断的供电电源； V2_5M：MST518 数字核供电电源； V3_3M：MST518 供电电源； 2． 整机电源组成与分布：（见下页） 17 四、主板上各主要元器件及插座位置及定义 插座定义 A 1 3 2 4 5 6 7 8 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 C B J K D E F I H G L M N O 18 序号 位号 连接对象 功能描述 1 JP1 接电源板 +12V, +12V, GNG, GND(内置电源板时使用，此时 JP2 不装) 2 JP2 接适电源配器 +12V, GND, GND（外接适陪器时使用，此时 JP1 不装） 3 J8 接外部 VGA 音频输入 4 J1 接外部 VGA 输入 5 J3 接外部高清 YpbPr 输入 6 J4 接外部高清音频输入 7 J2 接外部 Svideo 信号输入 8 J20 接外部 AV 输入 10 J9 接内置 DVD 信号输入 11 J21 接内置 DVD AV 输出 12 J7 接内置 DVD K 板 见电路图，第二脚为 3.3V 电源 13 J12 接耳机输出板 14 J14 接扬声器 15 J13 接扬声器 16 J6 接 TV K 板 见电路图，第二脚为 3.3V 电源 17 J5 接遥控板 见电路图，第五脚为 3.3V 电源 18 J11 UOC 调试插座 19 J10 DPF 数码相框信号输入 20 J17 接显示屏（TTL 屏） AU 20”,15” 21 J16 接显示屏（LVDS 屏） SAMSUNG 15”,17” 22 J22 接显示屏（TTL 屏） LG 20”,17” 23 J15 MST518 调试插座 24 J19 给 DVD 或 DPF 供电源 见电路图，第一、二、三脚为 3.3V 电源 25 J18 接逆变器 +12V, +12V, 背光开关，GND, DND,GND 主要元器件说明 序号 位号 元器件 功能描述 A A1 高频头 TAF5-C21P1RW 射频输入，中频输出 B U2 UOC(TDA15063H) 视频解码及 MCU 控制 C U3 MST518 摸数转换及格式变换 D U20 PI5V330A 视频切换开关 E U6 PI5V330A 视频切换开关 F U11 IRF7316 MOS 开关管 G U9 LM2596-5.0 稳压 IC H U23 LM2596-5.0 稳压 IC I U19 NTMS10P02 MOS 开关管 J U21 TDA1517AWT 音频功放 K U8 TDA1517AWT 音频功放 L U4 24LC32A EEPROM(保存用户控制信息) M Q9 Si2311DS MOS 开关管 N U12 IRF7316 MOS 开关管 O U1 24LC21A EEPROM(保存显示器参量信息) 19 第四章 LS07 机芯液晶电视典型故障维修流程及实例 一、 典型故障维修流程 1． 三无(无声、无图、无指示灯)，且不响应按键和遥控。 三无，不响应 按键、遥控 外置适配器(或内置)输出 的12V是否正常？ 修理或更换 适配器 否 主板与按键板、遥控 板间是否连接可靠 是 重新安装好 连接线 U13、U22输出端 电压是否正常？ 否 是 检查U13、U22 外围电路 否 是 单独检查U13、U22输出到U2每 个供电引脚电压是否正常？ 更换U2 1、检查供电引脚外围元器件 2、检查是否有虚焊连焊 是 某个引脚无电压 2． 有声无图，指示灯工作正常 指示灯亮， 但按下电源键后黑屏 观察背灯是否点亮 否 是 U13、U22输出端 电压是否正常？ 检查U13、U22 外围电路 否 是 单独检查U13、U22输出到U2每 个供电引脚电压是否正常？ 更换U2 1、检查供电引脚外围元器件 2、检查是否有虚焊连焊 是 某个引脚无电压 检查逆变器 供电电压及连接线 20 3． 白屏: 此故障的产生是由于液晶屏信号电极无工作电压，使液晶屏完全处于透光状 态，所以整个屏幕呈现白色光栅 主板上屏插座J16(J17、 J22)处VLCD是否正常？ 否 是 检查Q25、U19、FB39、 FB40、FB41等相关元器件 检查主板上屏插座是否虚焊? 否 是 补焊 切换信号源，用示波器测量 看是否有信号输出？ 检查印制板铜箔连线 检查U2外围电路是否正常，更换 故障元器件 是 否 4． 图异、色异、缺色 切换信号源模式观察 是否在某一状态下图异 检查U20及其外围电 路，Q12、Q14、Q15三 跟随器是否正常 检查U6及其外围 电路是否正常 检查主板上屏插座 J16、J17、J22是否 虚焊，连接是否良好 TV、AV状态图异 高清、VGA状态图异 均出现图异 正常 检查U2的第85、86、 87脚输出 检查FB1、FB2、 FB3、FB4、FB5电感 是否下常 检查U2外围电路 是否正常，更换 故障元器件 正常 正常 21 二、 维修实例 【实例 1】不开机 1、故障现象：接通电源并打开电源开关后，屏上未出现“Changhong”LOGO 标志， 按动本机键或使用遥控器操作，整机都无反映，黑屏无任何显示。 检修过程：拔下适配器电源输出插头，测量适配器输出电压为＋12V，电源适配器正常 工作。检查按键板、遥控板与主板的连接也没问题。由此判断一定是 MCU 未工作，先检查 U2 芯片的供电电压，接上电源测量 U13 NTMS10P02 的 2、4 脚电压为 0.2V，且剧烈发烫， 一定是电源后级短路，马上拔掉插头，否则必会烧掉芯片。用三用表测量，确为其对地短路。 U2 与此 3.3V 电压相连的地方较多，需一个一个断开测量。断到 C68 时，一切正常，为 C68 对地短路。 【实例 2】VGA 模式下无图 故障现象：在 TV/AV 模式下，图像、伴音均正常；而 PC 即 VGA 模式下无图黑屏，但 有状态图标。 检修过程：首先检查信号源和信号插座、接头均正常，由于在模式切换时，在非 PC 模 式下，均有正常的图像显示，说明后级图像公共处理通道正常即 U3 MST518 及其后级图像 信号处理电路工作正常。在 PC 模式下，用示波器测量 U6 PI5V330A 的 4，7，12 脚图像数 据端口的任意几脚，均无波形，更换 U6 PI5V330A 后故障排除。 【实例 3】VGA 模式下无图并且屏幕上出现“信号超出范围” 故障现象：在 VGA 模式下无图并且屏幕上出现“信号超出范围”，在 TV/AV 模式下， 图像、伴音均正常。 检修过程：首先检查信号源输出的信号是否不标准或者是超出显示器支持的分辨率，若 排除这两种情况即为显示器故障。一般情况下是因为 VGA 信号的行、场同步脉冲畸变引起。 用示波器检测 U3 的 38、39 脚，发现行同步脉冲幅值小于正常值，测量 VGA 插口 J1 的 13 脚波形正常，故怀疑 R23 阻值变大，测量 R23 阻值为 10K 欧姆，而该电阻的标称阻值为 1K 欧姆，可见是由于耦合电阻 R23 阻值变大而引起行同步脉冲幅值衰减过大，从而使 MST518 内部的像素时钟无法起振，导致 MST518 内部的 A/D 变换器无法正常工作，从而 出现 VGA 模式下无图并且屏幕上出现“信号超出范围”的故障。 【实例 4】用遥控器可对机器进行控制，而面板按键不能控制。 故障现象：各源下图像、伴音正常，用遥控器操作各项功能正常，而使用本机面板按键 无法控制，完全失灵。 检修过程：首先检查主板 J6 插座是否虚焊、脱焊，插头接触良好，一切正常，再检查 按键板，测量各电阻值，发现 R1 开路，更换后正常。 【实例 5】开机后图象正常，但左边没有伴音输出。 故障现象：TV 状态下图像正常，但左边无伴音输出，用遥控器操作各项功能均正常。 改用 AV、PC 音频输入时仍无伴音输出。 检修过程：用示波器从 UOC 的 60 脚开始测量波形，顺信号流程依次测 R227、R157、 U8、C130 观察波形是否正常，发现 C130 后端无波形，更换 C130 后故障排除。 22 第五章 LS07 机芯液晶电视维备件、易损件清单 维备件： CHD-TD170F7： 物料名称 型号（组件号） 物料代码 比例 备注 面框 JUJ8.074.036 8807400360J 0.1% 悬浮屏 JUJ8.640.017 8864000170J 0.1% 后盖 JUJ8.074.037 8807400370J 0.1% 底座 JUJ8.070.012 8807000120J 0.1% 附件袋 JUJ6.479.049 8647900490J 0.1% 主板组件 JUJ6.690.032-5 8669000325J 0.2% 三星屏用 主板组件 JUJ6.690.030-11 86690003211J 0.2% LG 屏用 DVD 驱动器 TDR-085 59C11060850 0.2% 解码板组件 JUJ6.693.013 8669300130J 0.2% 遥控板组件 JUJ6.694.016 8669400160J 0.1% 按键板组件 JUJ6.694.015 8669400150J 0.1% DVD 有感触摸薄 膜按键 JUJ6.618.004 8661800040J 0.2% 耳机板组件 JUJ6.695.002 8669500020J 0.1% 转接板组件 JUJ6.691.007 8669100070J 0.1% DVD 输出板组件 JUJ6.693.012 8669300120J 0.1% 液晶显示屏 LTM170W1-L01 68219601701 0.05% 三星屏 液晶显示屏 LC171W03 68211710305 0.05% LG 屏 逆变器 INV17-4505 59324125010 0.3% 三星屏用 逆变器 INV17-6506 59324165060 0.3% LG 屏用 电动式扬声器 Y2898-01-5W-4Ω 56231105042 0.05% 遥控器 KLC5B 8201803760L 0.05% 内置电源模块 FSP084-1CD02C 67128084025 0.3% CHD-TD201F7： 物料名称 型号（组件号） 物料代码 比例 备注 面框 JUJ8.074.030 8807400300J 0.1% 悬浮屏 JUJ8.640.018 8886400180J 0.1% 后盖 JUJ8.074.033-1 8807400331J 0.1% 底座 JUJ8.070.012 8807000120J 0.1% 附件袋 JUJ6.479.040 8647900400J 0.1% 主板组件 JUJ6.690.032-3 8669000323J 0.2% AU 屏用 主板组件 JUJ6.690.032-8 8669000328J 0.2% LG 屏用 DVD 驱动器 TDR-085 59C11060850 0.2% 解码板组件 JUJ6.693.013 8669300130J 0.2% 遥控板组件 JUJ6.694.016 8669400160J 0.1% 按键板组件 JUJ6.694.015 8669400150J 0.1% 23 DVD 有感触摸薄 膜按键 JUJ6.618.003 8661800030J 0.2% 耳机板组件 JUJ6.695.002 8669500020J 0.1% 转接板组件 JUJ6.691.008 8669100080J 0.1% DVD 输出板组件 JUJ6.693.011 8669300110J 0.1% 液晶显示屏 A201SN01 68219020110 0.05% AU 屏 液晶显示屏 LC201V02 68212010235 0.05% LG 屏 逆变器 INV18-605D 59324106054 0.3% AU 屏用 逆变器 INV20-606A（D） 59324126061 0.3% LG 屏用 电动式扬声器 Y38106-01-5W-4Ω 56231105043 0.05% 遥控器 KLC5B 8201803760L 0.05% 内置电源模块 FSP084-1CD02C 67128084025 0.3% CHD-W170F7： 物料名称 型号（组件号） 物料代码 比例 备注 面框 JUJ8.074.036 8807400360J 0.1% 后盖 JUJ8.074.037-2 8807400372J 0.1% 底座 JUJ8.070.012 8807000120J 0.1% 附件袋 JUJ6.479.047 8647900470J 0.1% 主板组件 JUJ6.690.032-1 8669000321J 0.2% 三星屏用 主板组件 JUJ6.690.032-10 86690003210J 0.2% LG 屏用 遥控板组件 JUJ6.694.016 8669400160J 0.1% 按键板组件 JUJ6.694.015 8669400150J 0.1% 耳机板组件 JUJ6.695.002 8669500020J 0.1% 液晶显示屏 LTM170W1-L01 68219601701 0.05% 三星屏 液晶显示屏 LC171W03 68211710305 0.05% LG 屏 逆变器 INV17-4505 59324125010 0.3% 三星屏用 逆变器 INV17-6506 59324165060 0.3% LG 屏用 电动式扬声器 Y2898-01-5W-4Ω 56231105042 0.05% 遥控器 KLC5B 8201803760L 0.05% 内置电源模块 FSP084-1CD02C 67128084025 0.3% CHD-TM201F7 物料名称 型号（组件号） 物料代码 比例 备注 面框 JUJ8.074.030 8807400300J 0.1% 后盖 JUJ8.074.033-2 8807400332J 0.1% 底座 JUJ8.070.012 8807000120J 0.1% 附件袋 JUJ6.479.038 8647900380J 0.1% 主板组件 JUJ6.690.032 8669000320J 0.2% AU 屏用 主板组件 JUJ6.690.033 8669000330J 0.2% LG 屏用 遥控板组件 JUJ6.694.016 8669400160J 0.1% 按键板组件 JUJ6.694.015 8669400150J 0.1% 耳机板组件 JUJ6.695.002 8669500020J 0.1% 24 液晶显示屏 A201SN01 68219020110 0.05% AU 屏 液晶显示屏 LC201V02 68212010235 0.05% LG 屏 逆变器 INV18-605D 59324106054 0.3% AU 屏用 逆变器 INV20-606A（D） 59324126061 0.3% LG 屏用 电动式扬声器 Y38106-01-5W-4Ω 56231105043 0.05% 遥控器 KLC5B 8201803760L 0.05% 内置电源模块 FSP084-1CD02C 67128084025 0.3% CHD-TM150F7 物料名称 型号（组件号） 物料代码 比例 备注 面框 JUJ8.074.038 8807400380J 0.1% 后盖 JUJ8.074.039 8807400390J 0.1% 底座 JUJ8.070.015 8807000150J 0.1% 附件袋 JUJ6.479.046 8647900460J 0.1% 主板组件 JUJ6.690.032-2 8669000322J 0.2% 遥控板组件 JUJ6.694.016 8669400160J 0.1% 按键板组件 JUJ6.694.017 8669400170J 0.1% 耳机板组件 JUJ6.695.002 8669500020J 0.1% 液晶显示屏 LTM150XH-L06 68219601565 0.05% 逆变器 INV15-474 59324104740 0.3% 电动式扬声器 Y2898-01-5W-4Ω 56231105042 0.05% 遥控器 KLC5B 8201803760L 0.05% 电源适配器 CHA-1204 8290800520B 0.3% 25 第六章 LS07 机芯工厂维修模式参数调整 工厂模式介绍： 进入工厂模式方法：将音量减至 0 后，按住遥控器上“静音”键不放，再按本机按键上“菜 单”键进入。按 CH+和 CH-翻页选择要调整的项。 退出工厂模式方法：按遥控器上“ ” 键，退出工厂模式后要重新开机使之生效。 现将常用调试模式介绍如下，其它皆为设计参数模式，不允许擅自修改！ M6 快捷键为“语言”键 IFPL 调节图像和声音中频信号比列 M6 快捷键为“语言”键 TOP 调节 AGC 电压 M13 快捷键为“DVD”键 DVD DVD 源开关 DPF DPF 源开关 M17 LOGO LOGO 显示与否 BLUEBACK 蓝屏开关 M24 AUTO 自动校正 M25 快捷键为“标题”键 INIT 初始化程序 M28 快捷键为数字“0” IIC BUS OPEN 放开总线
