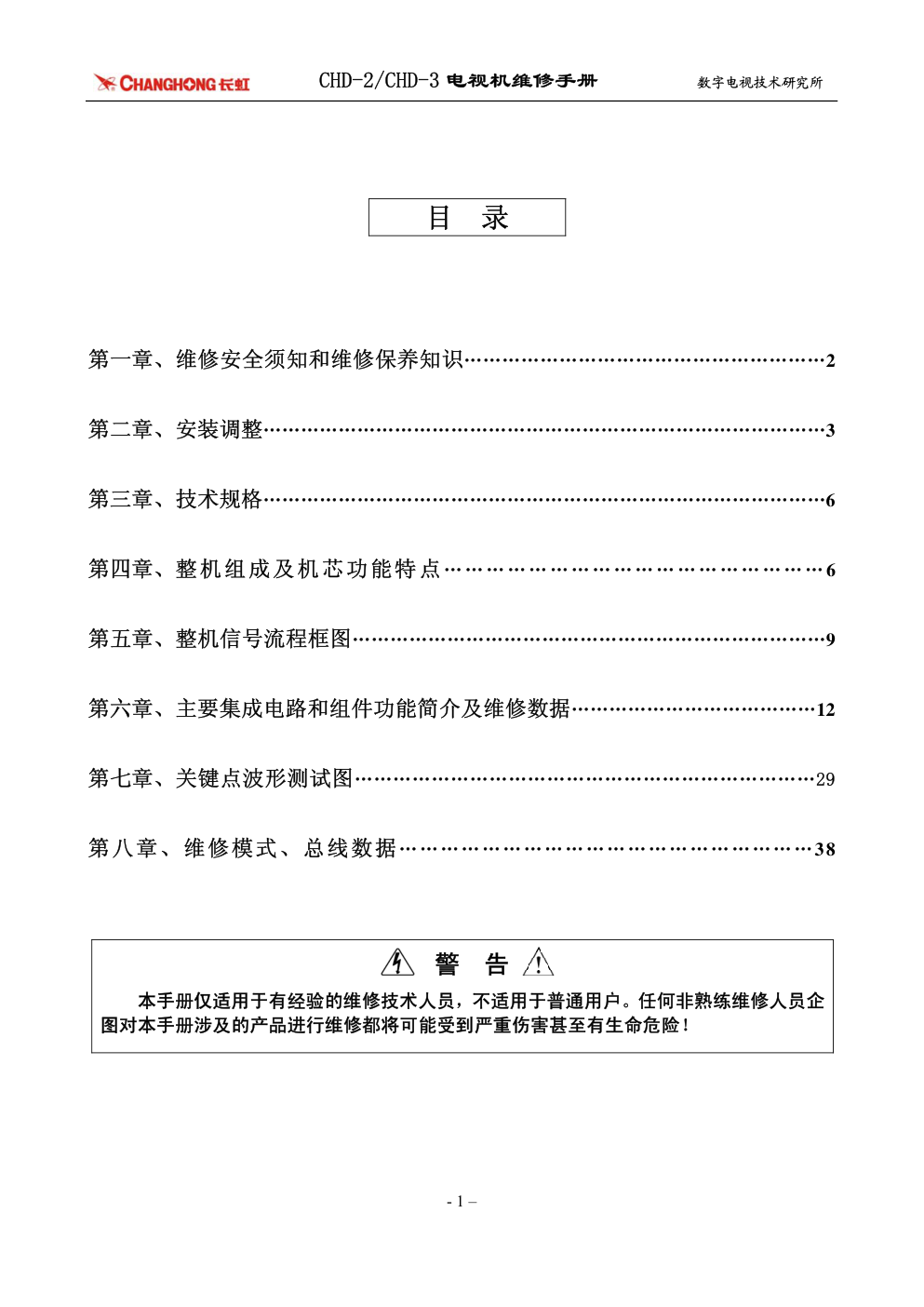

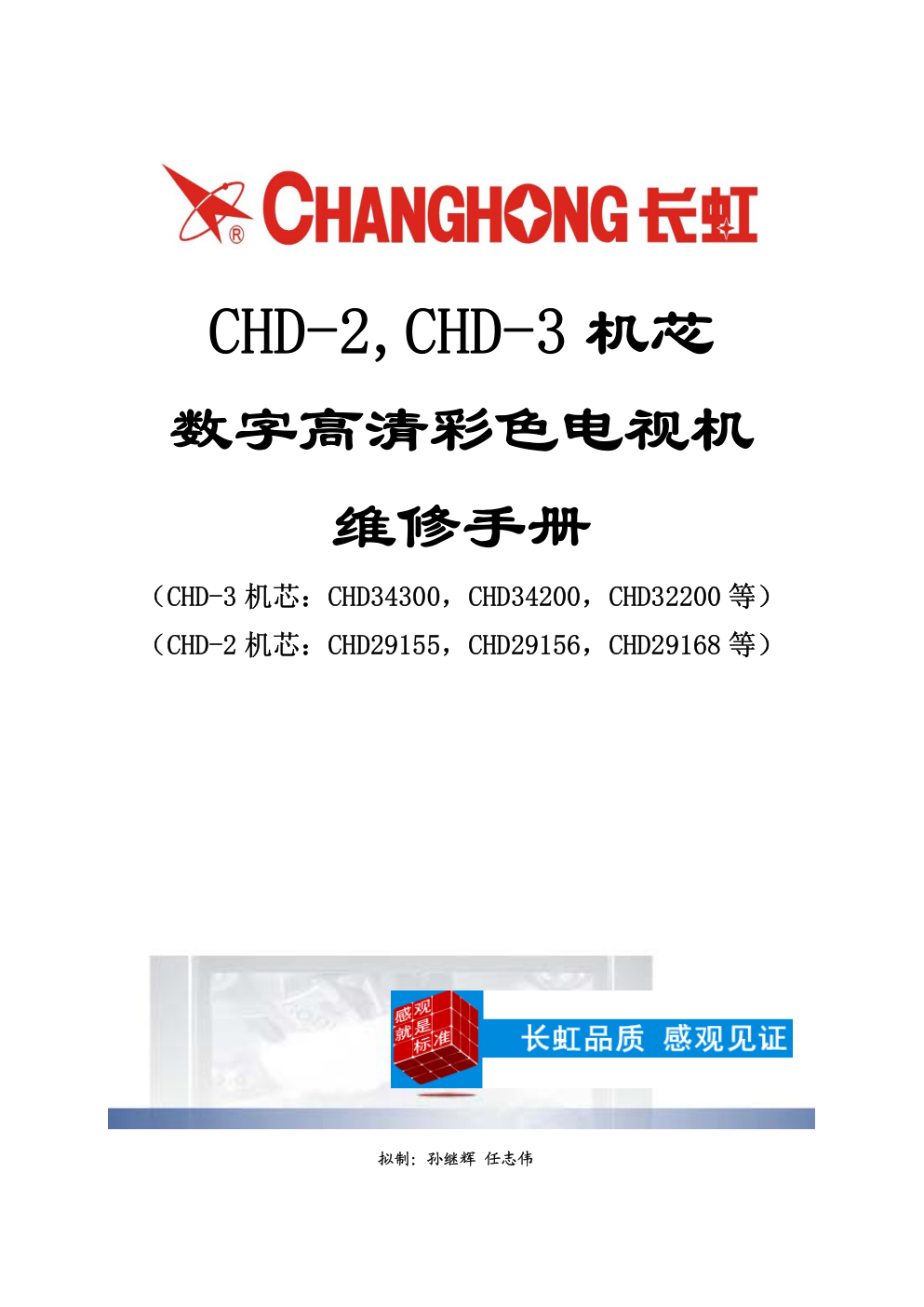

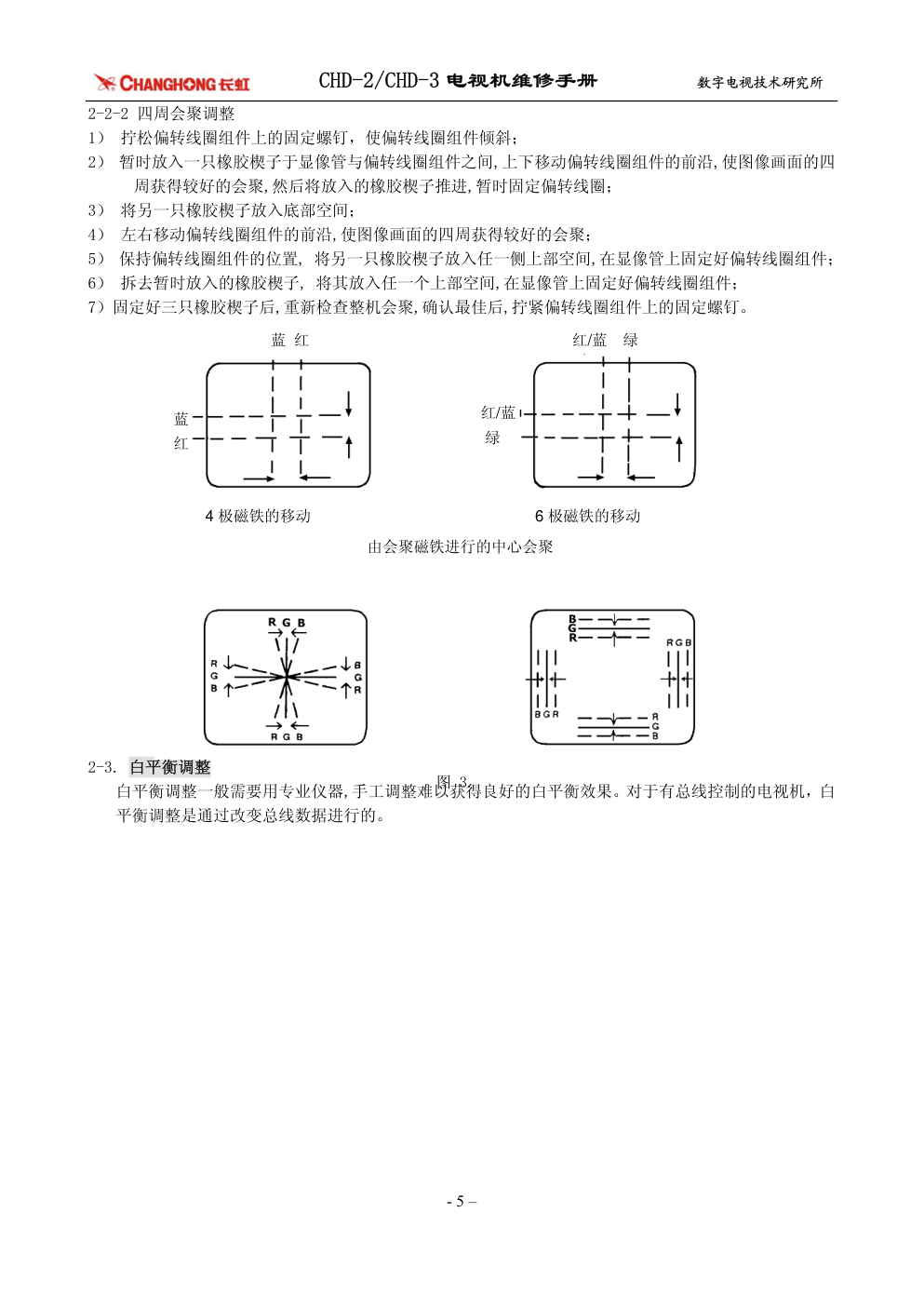

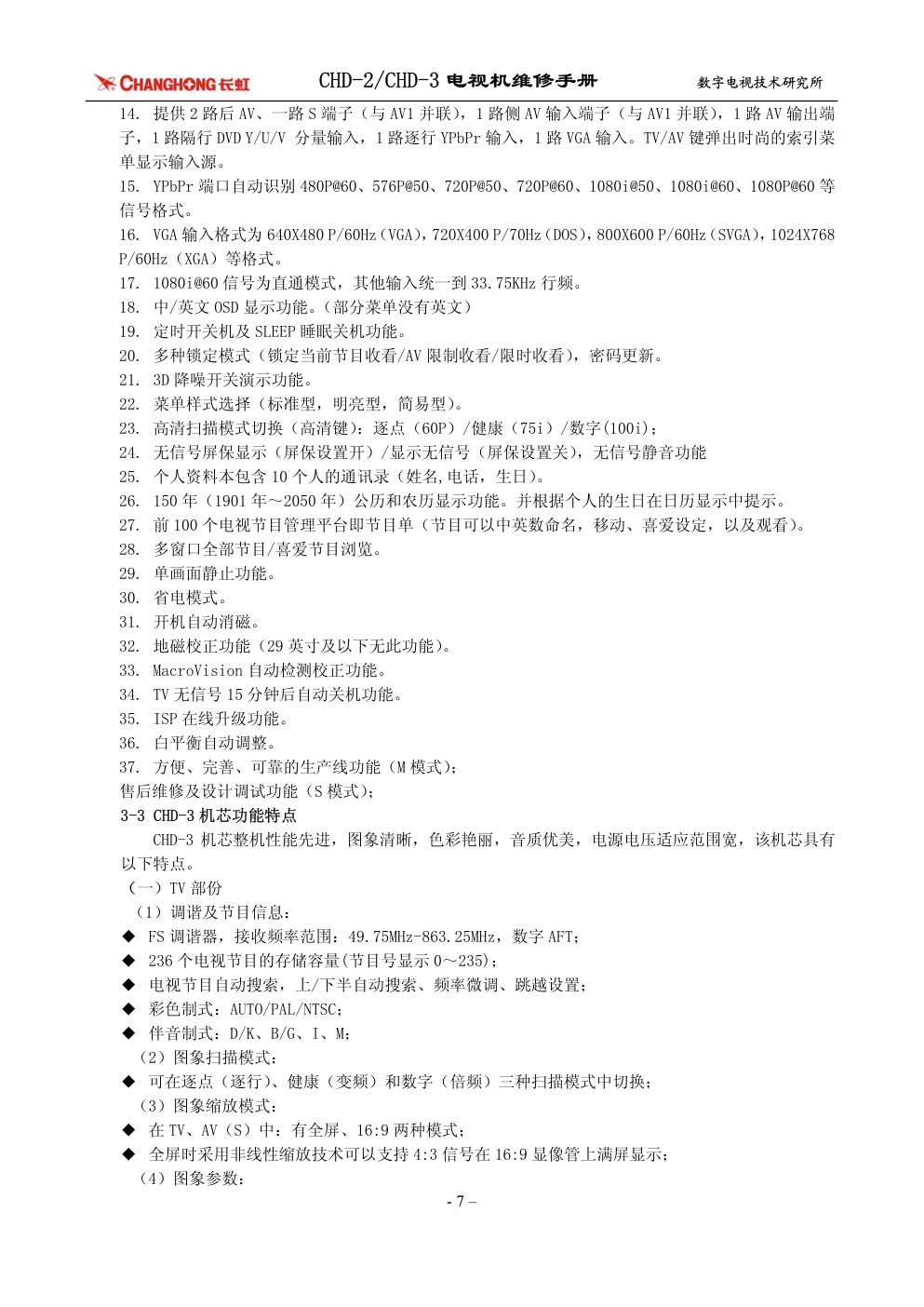

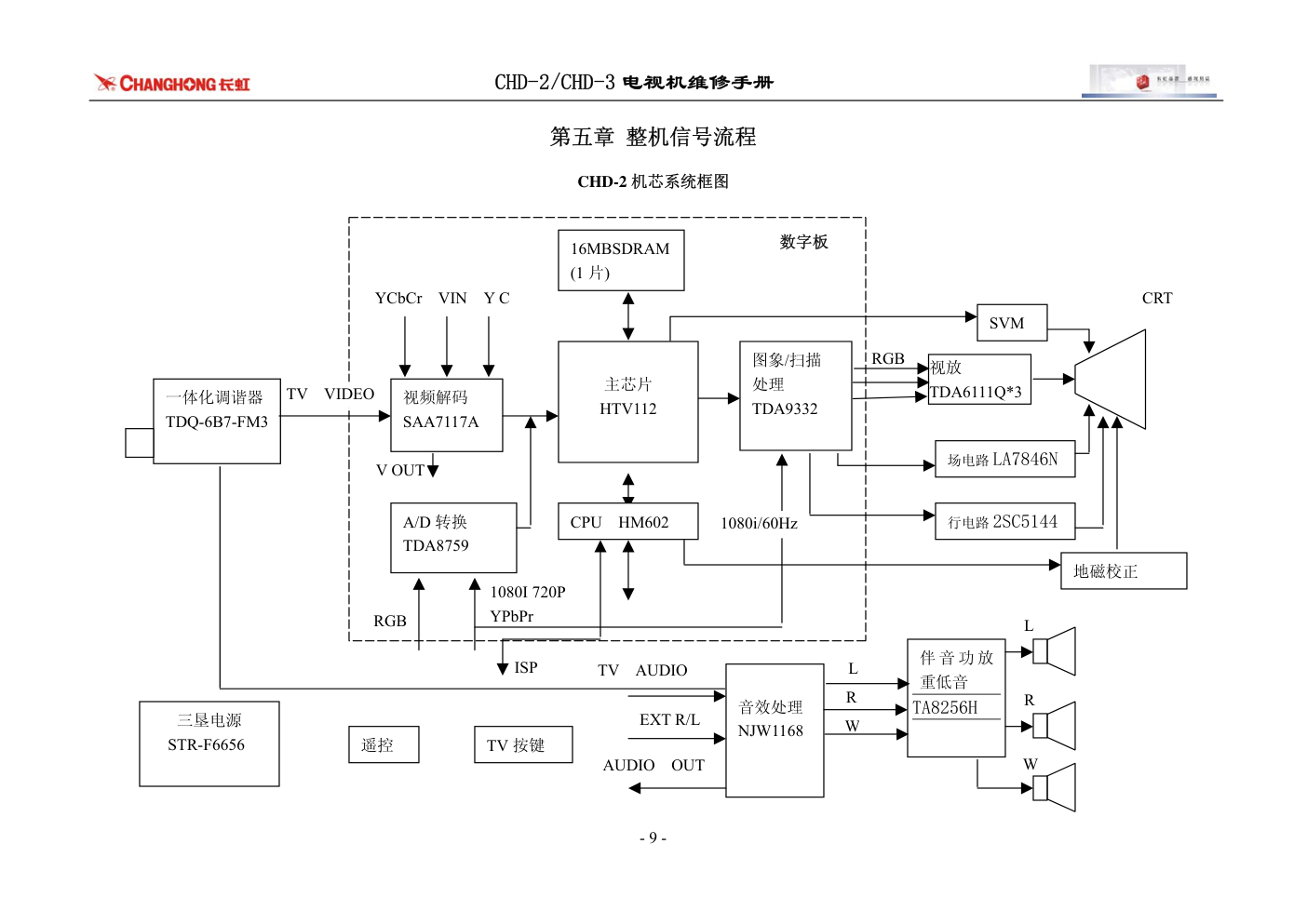

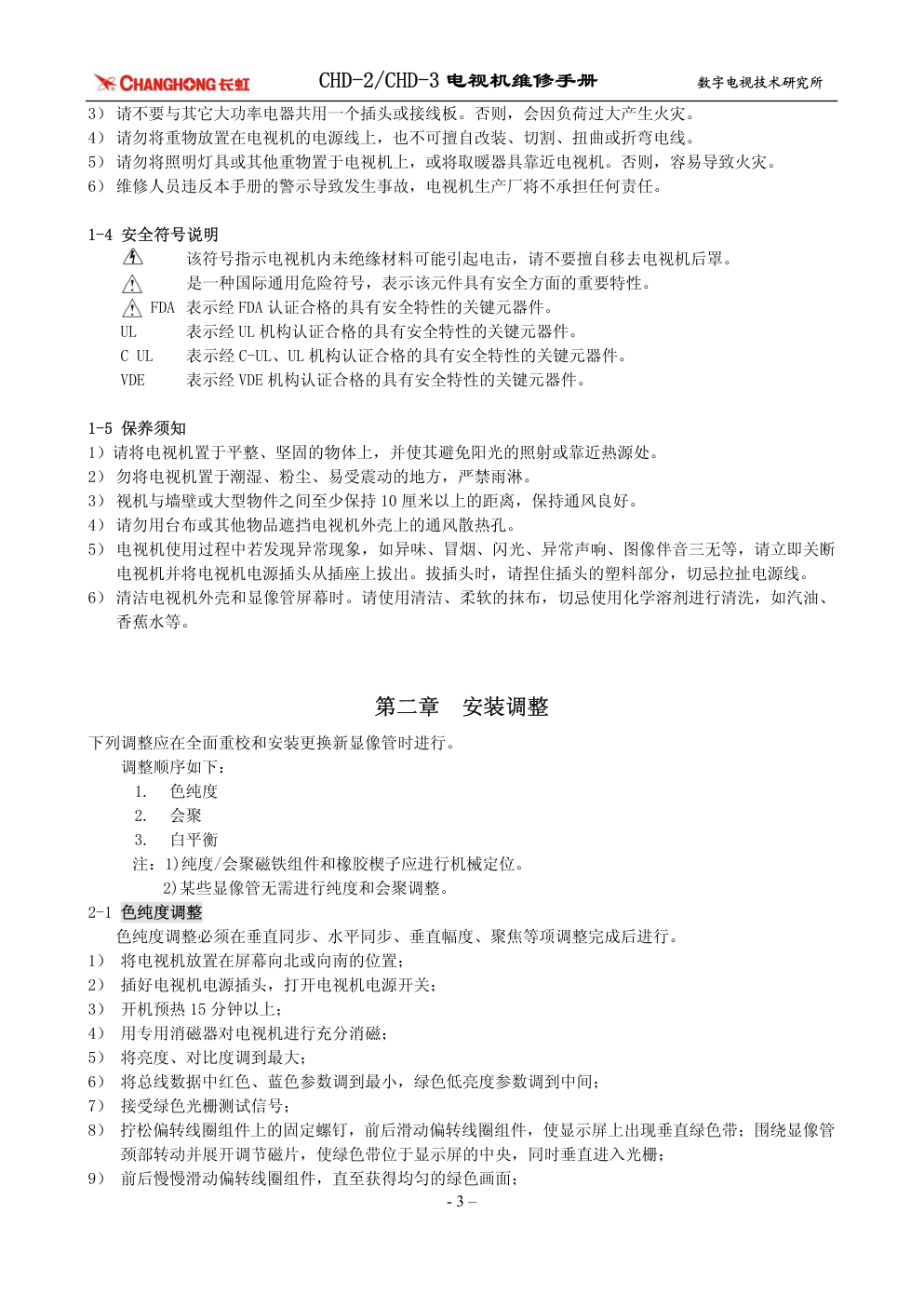

CHD-2,CHD-3 机芯 数字高清彩色电视机 维修手册 （CHD-3 机芯：CHD34300，CHD34200，CHD32200 等） （CHD-2 机芯：CHD29155，CHD29156，CHD29168 等） 拟制：孙继辉 任志伟 CHD-2/CHD-3 电视机维修手册 数字电视技术研究所 目 录 第一章、 维修安全须知和维修保养知识…………………………………………………2 第二章、 安装调整………………………………………………………………………………3 第三章、 技术规格………………………………………………………………………………6 第四章、 整机组成及机芯功能特点………………………………………………6 第五章、 整机信号流程框图…………………………………………………………………9 第六章、 主要集成电路和组件功能简介及维修数据…………………………………12 第七章、 关键点波形测试图………………………………………………………………29 第八章、维修模式、总线数据……………………………………………………38 警 告 - 1 – 本手册仅适用于有经验的维修技术人员，不适用于普通用户。任何非熟练维修人员企 图对本手册涉及的产品进行维修都将可能受到严重伤害甚至有生命危险！ CHD-2/CHD-3 电视机维修手册 数字电视技术研究所 - 2 – 第一章 维修安全须知和维修保养知识 警告：对本产品进行维修前，请仔细阅读以下有关“X 射线辐射须知”“安全须知”及“产品安全注意事项” 等说明。 1-1 X 射线辐射 1） 过高的电压有产生 X 射线辐射的潜在危险。当长期遭受这种辐射影响时，将危害人体健康。为了避免 这种危害，每次维修前须按本手册中规定的高压检查步骤用精确的高压表检查显像管阳极高压并确保 其不超过规定极限值。 2） 视机内 X 射线辐射源是高压部分和显像管。本电视机采用辐射最小化设计，正常使用电视机是安全的。 为了长久维持最小 X 射线辐射，在需要更换显像管时，必须使用本手册元件清单中规定的相同厂家、 相同型号的显像管。 3） 电视机中某些元器件具备防护 X 射线辐射的特殊安全特性，进行这些元器件更换时，必须使用本手册 元件清单中规定的相同厂家、相同型号、相同规格的元器件。 4） 电视机一经维修调整时，可能导致显像管阳极高压标称值的变动。为此，维修调整后，请务必重新确 认高压标称值在允许范围之内。 1-2 安全须知 警告：本电视机的维修必须由专业技术人员进行。 1） 视机内有高压，打开后罩后须特别小心。 1.1 对高压电子设备缺乏了解的人，不要试图修理本机。 1.2 为防止电击，处置显像管时，应首先将显像管阳极对电视机底板放电。 1.3 为防止显像管破碎时碎片伤人，工作时请使用耐震防护镜，并使显像管远离未受保护的身体。 1.4 持拿或搬动显像管时，严禁提握显像管颈部。 2） 修电视机时，必须使用工厂规定的电压、频率相同的交流电。电视机的插头型式必须与插座相匹配， 并将插头完全插入插座中。 3） 本机工作时冷、热地间存在电压。为了您的安全，在进行电视机维修前，请在电视机与交流电源之间 接入隔离变压器。 4） 更换集成电路时，请使用专用工具或小功率防静电的电烙铁（35W 以下）。 5） 固定或拧松偏转组件时，请勿使用已磁化的起子，否则使电子枪磁化而降低显像管的会聚功能。 6） 将机芯底盘装回电视机时，请务必将所有保护装置装回原处，如非金属控制按钮、开关、绝缘护套、 屏蔽套、隔离电阻、电容等。 7） 更换烧断后的保险丝时，须使用“元器件更换表”中规定的型号。更换标有国际危险符号的安全元件 时，须使用工厂认可的型号并照原样安装上去。 8） 更换端子连线或电缆接头线或所连元件时，须在焊接前对端子绕线。 9） 电源线应远离高温元件。 1-3 产品安全注意事项 注意：使用和维修本电视机时，必须注意以下产品安全注意事项 1） 电视机的底盘上装有许多与安全有关的电子元器件和组件。这些安全特性往往被视而不见，其本身具 有的 X 射线辐射保护功能也因使用了超过额定电压、额定功率的替换元件而不能实现。具有安全特性 的元器件、组件在电原理图和元器件更换表中标有国际危险符号。进行这些元器件和组件更换时，请 仔细阅读本手册中元器件更换表，必须使用本元器件更换表中规定的具有相同安全特性的的元器件， 否则会产生 X 射线辐射。 2） 勿拍打机壳和敲击显像管，否则可能会导致燃烧和爆炸。 CHD-2/CHD-3 电视机维修手册 数字电视技术研究所 3） 请不要与其它大功率电器共用一个插头或接线板。否则，会因负荷过大产生火灾。 4） 请勿将重物放置在电视机的电源线上，也不可擅自改装、切割、扭曲或折弯电线。 5） 请勿将照明灯具或其他重物置于电视机上，或将取暖器具靠近电视机。否则，容易导致火灾。 6） 维修人员违反本手册的警示导致发生事故，电视机生产厂将不承担任何责任。 1-4 安全符号说明 该符号指示电视机内未绝缘材料可能引起电击，请不要擅自移去电视机后罩。 是一种国际通用危险符号，表示该元件具有安全方面的重要特性。 FDA 表示经 FDA 认证合格的具有安全特性的关键元器件。 UL 表示经 UL 机构认证合格的具有安全特性的关键元器件。 C UL 表示经 C-UL、UL 机构认证合格的具有安全特性的关键元器件。 VDE 表示经 VDE 机构认证合格的具有安全特性的关键元器件。 1-5 保养须知 1）请将电视机置于平整、坚固的物体上，并使其避免阳光的照射或靠近热源处。 2） 勿将电视机置于潮湿、粉尘、易受震动的地方，严禁雨淋。 3） 视机与墙壁或大型物件之间至少保持 10 厘米以上的距离，保持通风良好。 4） 请勿用台布或其他物品遮挡电视机外壳上的通风散热孔。 5） 电视机使用过程中若发现异常现象，如异味、冒烟、闪光、异常声响、图像伴音三无等，请立即关断 电视机并将电视机电源插头从插座上拔出。拔插头时，请捏住插头的塑料部分，切忌拉扯电源线。 6） 清洁电视机外壳和显像管屏幕时。请使用清洁、柔软的抹布，切忌使用化学溶剂进行清洗，如汽油、 香蕉水等。 第二章 安装调整 下列调整应在全面重校和安装更换新显像管时进行。 调整顺序如下： 1. 色纯度 2. 会聚 3. 白平衡 注：1)纯度/会聚磁铁组件和橡胶楔子应进行机械定位。 2)某些显像管无需进行纯度和会聚调整。 2-1 色纯度调整 色纯度调整必须在垂直同步、水平同步、垂直幅度、聚焦等项调整完成后进行。 1） 将电视机放置在屏幕向北或向南的位置； 2） 插好电视机电源插头，打开电视机电源开关； 3） 开机预热 15 分钟以上； 4） 用专用消磁器对电视机进行充分消磁； 5） 将亮度、对比度调到最大； 6） 将总线数据中红色、蓝色参数调到最小，绿色低亮度参数调到中间； 7） 接受绿色光栅测试信号； 8） 拧松偏转线圈组件上的固定螺钉，前后滑动偏转线圈组件，使显示屏上出现垂直绿色带；围绕显像管 颈部转动并展开调节磁片，使绿色带位于显示屏的中央，同时垂直进入光栅； 9） 前后慢慢滑动偏转线圈组件，直至获得均匀的绿色画面； - 3 – CHD-2/CHD-3 电视机维修手册 数字电视技术研究所 10）暂时拧紧偏转线圈组件上的固定螺钉，检查红色光栅和蓝色光栅的纯度，直至三种光栅色纯合格为止。 2-2. 会聚调整 注：进行会聚调整前。电视机必须正常工作 15 分钟以上。 2-2-1 中心会聚调整 1） 接收点状测试信号； 2） 调节亮度、对比度按钮获得清晰图像； 3） 调整 4 极磁铁的二个翼片,改变他们之间的角度,使红色和蓝色的垂直线重叠于图像画面的中心区； 4） 保持一定角度的同时转动二个翼片, 使红色和蓝色的水平线重叠于图像画面的中心区； 5） 调整 6 极磁铁的二个翼片,使红色/蓝色线重叠； 6） 记住红色、蓝色线的移动方向，重复 2.1.3)～2.1.5)项直至会聚最佳。 偏转线圈 暂设楔子 橡胶楔子 胶合剂 偏转线圈 纯度/会聚磁铁组件 玻璃布带 图 1. 调整角度(垂直线) 固定 同时转动两个翼片(水平线) 磁铁的调整 纯磁铁 会聚磁铁组件 4 极磁铁 图 2. 6 极磁铁 - 4 – CHD-2/CHD-3 电视机维修手册 数字电视技术研究所 2-2-2 四周会聚调整 1） 拧松偏转线圈组件上的固定螺钉，使偏转线圈组件倾斜； 2） 暂时放入一只橡胶楔子于显像管与偏转线圈组件之间,上下移动偏转线圈组件的前沿,使图像画面的四 周获得较好的会聚,然后将放入的橡胶楔子推进,暂时固定偏转线圈； 3） 将另一只橡胶楔子放入底部空间； 4） 左右移动偏转线圈组件的前沿,使图像画面的四周获得较好的会聚； 5） 保持偏转线圈组件的位置, 将另一只橡胶楔子放入任一侧上部空间,在显像管上固定好偏转线圈组件； 6） 拆去暂时放入的橡胶楔子, 将其放入任一个上部空间,在显像管上固定好偏转线圈组件； 7）固定好三只橡胶楔子后,重新检查整机会聚,确认最佳后,拧紧偏转线圈组件上的固定螺钉。 - 5 – 使偏转线圈上倾(或下倾) 使偏转线圈右倾(或左倾) 由偏转线圈进行的四周会聚 图 3. 蓝 红 红/蓝 绿 蓝 红 4 极磁铁的移动 6 极磁铁的移动 由会聚磁铁进行的中心会聚 红/蓝 绿 2-3. 白平衡调整 白平衡调整一般需要用专业仪器,手工调整难以获得良好的白平衡效果。对于有总线控制的电视机，白 平衡调整是通过改变总线数据进行的。 CHD-2/CHD-3 电视机维修手册 数字电视技术研究所 - 6 – 第三章 技术规格 本手册 CHD-2 机芯以 CHD29168,CHD-3 机芯以 CHD34200 为例进行分析、电压及波形测试。 型号 CHD29168（CHD-2 机芯） CHD34200（CHD-3 机芯） 接收制式 彩色制式：PAL，NTSC358, NTSC4.43,SECAM 声音制式：D/K，B/G，I，M 彩色制式：PAL，NTSC358 声音制式：D/K，B/G，I，M 接收频道 VHF：1-12 频道 UHF：13-57 频道 CATV：Z1-Z37 频道 VHF：1-12 频道 UHF：13-57 频道 CATV：Z1-Z37 频道 YCbCr 输入格式 480i，576i 480i，576i YPbPr 输入格式 480p/60，576p/50，1080i/50，1080i/60， 720p/50，720p/60，1080p/50，1080p/60 480p/60，576p/50，1080i/50，1080i/60， 720p/50，720p/60，1080p/50，1080p/60 VGA 输入格式 VGA/60，VGA/75，SVGA/60，SVGA/75， XGA/60，XGA/75，DOS VGA/60，VGA/75，SVGA/60，SVGA/75， XGA/60，XGA/75，DOS 节目预置数 236 个 236 个 天线输入 75Ω(不平衡) 75Ω(不平衡) 显像管屏幕有效尺 寸(宽×高)约 540mm×405mm 640mm×480mm 额定伴音输出 主声道：5W+5W 重低音：5W（THD≤7%） 主声道：5W+5W（THD≤7%） 电源电压 150-250V～ 50Hz 150-250V～ 50Hz 整机质量约 48kg 98kg 整机尺寸(宽×高× 厚)约 757mm×562mm×498mm 1070mm×1200mm×633mm 额定消耗功率 140W 170W 第四章 整机组成及机芯功能特点 3-1 CHD-2、CHD-3 机芯简介及组成 CHD-2、CHD-3 机芯是长虹公司研发的新型数字高清彩电机芯，主要用于 CHD34200，CHD29168， CHD32200 等高端产品。机芯包括主板、视放板、电源板、按键板、遥控接收板、速度调制板、IPQ 板、 VGA 板、侧置（前置）AV 板等九种印制板。 3-2 CHD-2 机芯功能特点 1. 采用一体化 FS 调谐系统(覆盖中国频道 C1～Ｃ63，CATV 增补 Z1～Z37)。存储 236 套节目(0-235)。 2. 彩色制式：PAL，NTSC3.58，NTSC4.43, SECAM，PAL60 自动识别和 PAL，NTSC3.58，NTSC4.43， SECAM 手动强制。 3. 伴音系统： B/G，M，I，D/K。手动强制制式。 4. 节目选择方式：直接数字键（自动判断数字位数输入），顺序选择，返回选择。 5. 节目搜索方式：按频率值全自动搜索，手动搜索和频率微调。 6. 全自动搜索节目时多窗口显示搜台。 7. 全自动搜索后节目名自动以“CHXXX”命名。 8. 图像参数调整：亮度、色度、对比度、清晰度、色调（NTSC）。 9. 图像高级模式调整：个性色调（色温）、3D 动态降噪、轮廓增强、肤色增强、景深控制（黑延伸）； 10. 图像画质模式选择：标准、鲜明、柔和、亮丽、用户。 11. 声音参数调整：音量调整、低音、高音、平衡调整，重低音开关。 12. 声音高级模式调整：语音清晰（高、低、关）、环绕声（模拟立体声/3D/eala）、智能音量控制（音 频 AGC 开关）。 13. 声场效果模式选择：标准、新闻、剧场、音乐、用户。 CHD-2/CHD-3 电视机维修手册 数字电视技术研究所 - 7 – 14. 提供 2 路后 AV、一路 S 端子（与 AV1 并联），1 路侧 AV 输入端子（与 AV1 并联），1 路 AV 输出端 子，1 路隔行 DVD Y/U/V 分量输入，1 路逐行 YPbPr 输入，1 路 VGA 输入。TV/AV 键弹出时尚的索引菜 单显示输入源。 15. YPbPr 端口自动识别 480P@60、576P@50、720P@50、720P@60、1080i@50、1080i@60、1080P@60 等 信号格式。 16. VGA 输入格式为 640X480 P/60Hz（VGA），720X400 P/70Hz（DOS），800X600 P/60Hz（SVGA），1024X768 P/60Hz（XGA）等格式。 17. 1080i@60 信号为直通模式，其他输入统一到 33.75KHz 行频。 18. 中/英文 OSD 显示功能。（部分菜单没有英文） 19. 定时开关机及 SLEEP 睡眠关机功能。 20. 多种锁定模式（锁定当前节目收看/AV 限制收看/限时收看），密码更新。 21. 3D 降噪开关演示功能。 22. 菜单样式选择（标准型，明亮型，简易型）。 23. 高清扫描模式切换（高清键）：逐点（60P）/健康（75i）/数字(100i)； 24. 无信号屏保显示（屏保设置开）/显示无信号（屏保设置关），无信号静音功能 25. 个人资料本包含 10 个人的通讯录（姓名,电话，生日）。 26. 150 年（1901 年～2050 年）公历和农历显示功能。并根据个人的生日在日历显示中提示。 27. 前 100 个电视节目管理平台即节目单（节目可以中英数命名，移动、喜爱设定，以及观看）。 28. 多窗口全部节目/喜爱节目浏览。 29. 单画面静止功能。 30. 省电模式。 31. 开机自动消磁。 32. 地磁校正功能（29 英寸及以下无此功能）。 33. MacroVision 自动检测校正功能。 34. TV 无信号 15 分钟后自动关机功能。 35. ISP 在线升级功能。 36. 白平衡自动调整。 37. 方便、完善、可靠的生产线功能（M 模式）； 售后维修及设计调试功能（S 模式）； 3-3 CHD-3 机芯功能特点 CHD-3 机芯整机性能先进，图象清晰，色彩艳丽，音质优美，电源电压适应范围宽，该机芯具有 以下特点。 （一）TV 部份 （1）调谐及节目信息： ◆ FS 调谐器，接收频率范围：49.75MHz-863.25MHz，数字 AFT； ◆ 236 个电视节目的存储容量(节目号显示 0～235)； ◆ 电视节目自动搜索，上/下半自动搜索、频率微调、跳越设置； ◆ 彩色制式：AUTO/PAL/NTSC； ◆ 伴音制式：D/K、B/G、I、M； （2）图象扫描模式： ◆ 可在逐点（逐行）、健康（变频）和数字（倍频）三种扫描模式中切换； （3）图象缩放模式： ◆ 在 TV、AV（S）中：有全屏、16:9 两种模式； ◆ 全屏时采用非线性缩放技术可以支持 4:3 信号在 16:9 显像管上满屏显示； （4）图象参数： CHD-2/CHD-3 电视机维修手册 数字电视技术研究所 - 8 – ◆ 图像模式选择：用户/亮丽/标准/柔和/鲜明; ◆ 图像参数调节：对比度，亮度，色度，色调，清晰度； ◆ 高级设置:可选择“色温、轮廓增强、3D 动态降噪、景深控制、肤色增强、旋转”几个功能； （5）伴音参数： ◆ 声音模式选择：用户/新闻/音乐/剧场/标准； ◆ 伴音参数调节：均衡器（平衡、五段均衡）、重低音（可预置）、环绕声模式、语音清晰、智能音 量、单独听； （6）定时功能： ◆ 定时关机； ◆ 定时频道预约（3 组）； （二）AV（含高清）和 PC ◆ AV 输入：有 AV1(S-视频)＋AV2＋YPbPr＋VGA 共 4 路，其中 AV1 和 S-视频共用音频端子。YPbPr 和 YCbCr 为兼容接口。 ◆ AV 输出：一路 AV 输出端子。 ◆ 其中 S 端子自动检测，AV1、S 端子、AV2 可以选择彩色制式 AUTO/PAL/N358/N443； ◆ YPbPr 及 PC 自动检测输入格式并显示； ◆ PC 和高清图像支持位置及幅度水平方向及垂直方向调整； （三）支持的信号格式及信号转换 ◆ 除 1080i60 外各种格式信号都经过转换并最终归一为 33.75K; ◆ 各种信号格式的转换表如下： （四）特色软件功能 ◆ 节目导视：可对 236 个 TV 节目进行管理，包括观看、命名、插入、删除、收藏操作，其中命名支 持列表选择中文台名； ◆ 快速选台：按下遥控器的导视键进入“节目导视”菜单，选择“收藏”项，用户可在 8 个收藏节 目源中选择； ◆ 菜单设置：用户可设定主菜单的水平和垂直位置、透明度、颜色主题、鼠标指针和图标主题； ◆ 游戏功能：五子棋、搬运工（配有音效功能）； ◆ 日历：1900～2031 的阴阳历； ◆ 音乐屏保； ◆ 开关机声音提示； ◆ 单独听； CHD-2/CHD-3 电视机维修手册 第五章 整机信号流程 一体化调谐器 TDQ-6B7-FM3 行电路 2SC5144 场电路 LA7846N 地磁校正 音效处理 NJW1168 TV AUDIO EXT R/L 伴 音 功 放 重低音 TA8256H CRT 三垦电源 STR-F6656 遥控 TV 按键 视频解码 SAA7117A 图象/扫描 处理 TDA9332 16MBSDRAM (1 片) 视放 TDA6111Q*3 CPU HM602 CHD-2 机芯系统框图 L W R L R W AUDIO OUT ISP 1080I 720P YPbPr RGB YCbCr VIN Y C 1080i/60Hz TV VIDEO V OUT 主芯片 HTV112 A/D 转换 TDA8759 SVM RGB 数字板 - 9 - CHD-2/CHD-3 电视机维修手册 数字电视技术研究所 CHD-2/CHD-3 电视机维修手册 CHD-3 机芯系统框图 行电路 2SC5144 场电路 LA7846N SVM 地磁校正 音效处理 NJW1168 TV AUDIO EXT R/L 伴 音 功 放 重低音 TA8256H CRT 三垦电源 STR-F6656 遥控 TV 按键 图象/扫描 处理 TDA9332 16MSDRAM （2 片) 视放 TDA6111Q*3 CPU M30622SPGP FLASH-ROM 一体化调谐器 TDQ-6B7-FM3 视频解码/AD 变换/变频处理 SVP-EX Vin YC Vout A OUT L R W L R W ISP RGB YPbPr (YCbCr) TV VIDEO 数字板 RGB - 10 – CHD-2/CHD-3 电视机维修手册 数字电视技术研究所 - 11 – CHD-2 机芯信号流程分析： 射频信号处理过程主要包括高频电路、视频检波电路、伴音鉴频电路，这些电路功能由一体化高频 头TDQ-6F7-FM3 来完成。在高频头电路中，调谐系统采用频率合成技术进行选台，在CPU的I2C总线控 制下完成调谐选台，它在调谐系统中记忆的是分频系数。频率合成调谐正常工作所需两组工作电源：＋ 32V调谐电压、＋5V锁相环电源。 另外 N501 的（5）、（6）脚为制式切换控制输入，由 IPQ 组件的 XS11 接口（6）、（8）脚发出控制 信号进行控制。 天线信号进入一体化高频头 N501 处理，经过高频放大、选频回路、混频电路后得到中频信号，经 过视频检波从（10）脚输出视频信号，同时从（12）脚输出解调后的音频信号。 图像信号流程： 经高频头 N501 处理的视频信号从（10）脚输出送入接口 XS12（17）、（18）脚，进入 IPQ 组件进行 视频解码、AD 变换、变频处理、视频处理后。输出 R、G、B 三基色信号到视放板，放大后分别送至显 象管的三个阴极。 伴音信号流程： TV 伴音：射频信号经一体化高频头解调后输出从（12）脚输出解调后的伴音信号，先送到 Q601 射 随器，经缓冲后由 C602、C601 耦合再送至 N201 的（1）脚和（42）脚。 AV 伴音： AV1 端口输入的音频信号由 C603、C636 耦合直接送入 N201 的（2）脚和（41）脚， AV2 端口输入的音频信号由 C604、C635 耦合直接送入 N201 的（3）脚和（40）脚。 分量输入源（YCbCr、YPbPr）的立体声伴音信号和 VGA 端口输入的音频信号通过音频切换开关 N203 选择后由 C605、C634 耦合送入 N201 的（4）脚和（39）脚。 在N201 内部对上述端口输入的各种音频信号通过集成电路内部的多路开关根据需要进行选择，然后 进行放大处理、音效处理、音量平衡调整等处理，分别从N201 的（28）脚、（15）脚、（8）脚输出左、 右、重低音信号，上述控制均是在I2C总线作用下完成的。 从 N201 的（28）脚、（15）脚、（8）脚输出经过处理的三路（左、右、重低音）音频信号分别送入 音频功率放大器 N102（TA8256）的（4）脚、（2）脚（1）脚，进行功率放大后，从（8）脚、（12）脚（11） 脚输出推动扬声器发声。 CHD-3 机芯信号流程分析： 图像信号流程：同 CHD-2 机芯。 伴音信号流程：基本与 CHD-2 机芯相同，只是 N203 的型号由 HCF4066BE(Y)改为 MC14052BCP。 CHD-2/CHD-3 电视机维修手册 数字电视技术研究所 - 12 – 第六章 主要集成电路及组件功能简介 CHD-3 机芯采用的主要 IC 和功能介绍 序号 位号 型号 功能 1 NQ821 STR－F6656 开关电源控制 2 N102 TA8256BH/TA8246BH 伴音功率放大器 3 N201 NJW1168 音效处理器 4 N203 MC14052BCP 音频切换开关 5 NX01，NX02，NX03 TDA6111Q 视频输出放大电路 6 N301 LA7846N 场扫描输出级电路 7 U1 DPTV-SVP-EX11 视频解码、变频及逐行处理、A/D 转换 8 U25 TDA9332H（N3）/OM8380H(N3) 视频及扫描处理 9 U23 M30622SPGP MCU 10 U24 AT24C64-10PC EEPROM 11 U4，U5 IS42S16100A1-7T SDRAM 12 N501 TDQ-6B7-FM3/TMI1-C23I1 一体化高频头(注意：两种高频头不能互换) CHD-2 机芯采用的主要 IC 和功能介绍 序号 位号 型号 功能 1 NQ821 STR－F6656 开关电源控制 2 N102 TA8256BH 伴音功率放大器 3 N201 NJW1168L 音效处理器 4 N203 HCF4066BE(Y) 音频切换开关 5 NX01，NX02，NX03 TDA6111Q 视频输出放大电路 6 N301 LA7846N 场扫描输出级电路 7 U500 SAA7117AH/SAA7119H/V2 视频解码芯片 8 U602 TDA9332H（N3）/OM8380H(N3) 视频及扫描处理 9 U202 HM602 MCU 10 U201 AT24C32-10PC EEPROM 11 U400 IS42S16100A1-7T SDRAM 12 U301 HTV118 变频及逐行处理主芯片 13 U701 MST8886B（TDA8759） VGA/YPBPR，RGB/YUV,A/D 转换 14 N501 TDQ-6B7-FM3/TMI1-C23I1 一体化高频头(注意：两种高频头不能互换) 6-1 电源厚膜块 STR－F6656 (NQ821) 电源使用的厚膜块 STR－F6656 内置有开关调整管、振荡元件、稳压、过流及过压检测控制等电路。 1.电源开关一旦接通，220V 交流电经 R815 对 C823 充电，建立电压并输往（4）脚。当（4）脚电压 上升到约 17V，STR-6656 及引脚组成的振荡、放大电路、检测电路启动，开关电源进入正常工作状态。 开关电源正常工作后，将有变化电流通过开关变压器初级，并在变压器初、次级产生脉冲幅度大小不同 的感应脉冲信号，经整流滤波电路形成整机工作的工作电压。与此同时由开关变压器 T862(6)-(7)绕组 感应电压经 R817、LB21、VD828、L823、、C825 整流滤波产生超过 39V 直流电压，经电子稳压电路 VQ821 稳压后再向（4）脚提供更稳定的 17V 工作电压。（4）脚工作电压的特点是：低于 10V 开关电源将不工作， 高于 10V 而低于 17V 时，开关电源输出＋B 电压可能不稳定或带不起负载。（4）脚电压太高时，块内接 过压保护电路启动，迫使振荡电路停振，开关电源无电压输出。（4）脚工作电压需维持在 17V 左右。 CHD-2/CHD-3 电视机维修手册 数字电视技术研究所 STR－F6656引脚电压、对地电阻表 引脚 功能 待机工作电压 正常工作电压 对地电阻（200k） 1 过流、稳压、过压检测信号输入脚 0.2V 2.1V 0.7K 2 内接开关管源极（S） 0 0 0.35Ω 3 接开关栅极（D） 299V 299V ∞ 4 供电电压端 16.9V 17.3V ∞ 5 地 0 0 0 2.过流和稳压调整电路。STR－6656（1）脚为多功能复用脚，它担负着开关电源稳压、过流检测任 务。当开关电源负载出现过流时，（2）脚将有大电流通过过流检测电阻 R822，并在 R822 上建立电压， 此电压通过电阻 R821A 送入（1）脚内接过流检测电路并启动，迫使开关电源停振。接在＋B 输出端的误 差检测放大电路 NQ833 检测的＋B 误差控制电流经光电耦合器 NQ838 转换成控制电流送入厚模块（1）脚， 控制（1）脚内接 RC 振荡电路充放电流大小，即改变了开关管导通、截止时间，也就是改变了开关变压 器贮能时间，从而实现调整、稳定＋B 电压。从（1）脚的作用可以看出，（1）脚外电路存在故障可能出 现开机瞬间有＋B 电压输出，随后降为 0V 或输出＋B 电压偏高或偏低。（2）脚外接过流检测电阻 R822 为 2W/0.1Ω，该电阻不能随意改变阻值，否则出现过流保护误动作。（2）脚外接二极管 VD821 为改善开 关管工作特性外接一只硝特基二极管 AK03，频率高，非普通管所代替。 3.待机控制电路 来自数字板内微处理器 M30622SPGP 的待机控制信号，送入电源板的 VQ832，控制整机工作所需的＋ 8V、+25V、＋B 电压等。 6-2 TA8256BH (N102) TA8256BH 是三通道音频放大集成电路。 TA8256BH 外部封装图 性能参数：供电范围：10V~30V Pout = 6 W (Typ.) (VCC = 20 V、RL = 8 Ω、f = 1 kHz、THD = 10%) - 13 – CHD-2/CHD-3 电视机维修手册 数字电视技术研究所 TA8256BH 内部框图 TA8256BH引脚电压表 引 脚 引脚名称 功能 CHD-2 参考电压（V） CHD-3 参考电压（V） 1 IN3 重低音输入 2.0 2.05 2 IN2 右声道输入 2.0 2.05 3 GND 地 0 0 4 IN1 左声道输入 2.0 2.05 5 MUTESW 静音开关(开/关) 0/2.92 0/4.27 6 FILTER 滤波器 9.32 9.05 7 MUTE.C. 静音滤波电容 0.036 1.93 8 OUT1 左声道输出 14.14 11.6 9 VCC 电源 27.8 26.9 10 PW-GND 电源地 0 0 11 OUT3 重低音输出 14.05 13.41 12 OUT2 右声道输出 14.03 13.53 - 14 – CHD-2/CHD-3 电视机维修手册 数字电视技术研究所 6-3 NJW1168 (N201) 简介： NJW1168 是一款专为电视设计的带超重低音的音频处理器，它主要由多路选择开关、音调控制、平 衡/音量调整、静音、低通滤波器、超重低音输出、自动增益控制、I 2C总线接口等电路组成。内部的所 有功能均由I 2C总线控制。 NJ1168 外部封装结构 特点： ● 工作电压 7.5V~13V。 ● 3 通道输出（L,R,W）/2 通道监控输出（L，R）。 ● 4 路输入选择。 ● 智能音量控制(减小输入信号源间的音量差别) ● EALA 环绕声系统 ● 语音清晰 ● 模拟立体声 ● I 2C总线 ● 采用 SDIP42 双列直插封装 ● 音量增益控制系统 ● 采用双互补型金属-氧化物-集成电路技术 Bi-CMOS 技术 NJ1168 内部框图 - 15 – CHD-2/CHD-3 电视机维修手册 数字电视技术研究所 NJ1168引脚电压表 引脚 引脚名称 功能 CHD-2 参考电压（V） CHD-3 参考电压（V） 1 INA1 A 通道输入 1 4.48 4.52 2 INA2 A 通道输入 2 4.48 4.52 3 INA3 A 通道输入 3 4.48 4.52 4 INA4 A 通道输入 4 4.48 4.52 5 MONa A 通道输入选择器监控输出 4.53 4.57 6 CMON MONa/b 滤波 0 0 7 LF1 低通滤波电容 1 4.5 4.54 8 OUTw 超重低音输出 4.5 4.51 9 VE-FIL3 音量控制滤波 3 4.5 4.57 10 VE-FIL2 音量控制滤波 2 4.5 4.57 11 VE-FIL1 音量控制滤波 1 8.12 4.56 12 CVE 音量控制噪声抑制 0.016 1.12 13 TONE-Ha A 通道高音滤波器 4.52 4.51 14 TONE-La A 通道低音滤波器 4.53 4.57 15 OUTa A 通道输出 4.53 4.55 16 CVa A 通道音量、平衡用噗噗噪声抑制 3.23 1.73 17 AUX0 辅助输出 0 0 6.02 18 AUX1 辅助输出 1 0.04 2.79 - 16 – 19 SDA 串行数据线输入（I 2C总线） 2.6~2.8 4.6~4.8 20 SCL 串行时钟线输入（I 2C总线） 2.2~2.5 4.0~4.2 21 GND 地 0 0 22 V+ 电源 8.99 9.06 23 VREF 参考电压去藕 4.48 4.52 24 CTL 低频音调噪声抑制 3 3.87 25 CTH 高频音调噪声抑制 3.71 5.32 26 CVW 超重低音噪声抑制 2.93 0.83 27 CVB B 通道音量、平衡用噗噗噪声抑制 3.24 1.75 28 OUTB B 通道输出 4.54 4.55 29 TONE-Lb B 通道低音滤波器 4.53 4.57 30 TONE-Hb B 通道高音滤波器 4.52 4.55 31 CSR EALA 噪声抑制 0.56 0.01 32 eala-FIL EALA 滤波电容 4.53 4.56 33 AGC 自动增益控制滤波器 0.64 1.51 34 DCC2 耦合电容 4.53 4.57 35 DCC1 耦合电容 4.53 4.57 36 LF2 低通滤波电容 2 5.3 5.33 37 LF3 低通滤波电容 3 5.3 5.32 38 MONB A 通道输入选择器监控输出 4.54 4.57 39 IN4B B 通道输入 4 4.49 4.52 40 IN3B B 通道输入 3 4.49 4.52 41 IN2B B 通道输入 2 4.49 4.52 4.49 42 IN1B B 通道输入 1 4.52 CHD-2/CHD-3 电视机维修手册 数字电视技术研究所 6-4 TDA6111Q (NX01，NX02，NX03) TDA6111Q 是 16MHz 带宽的视频输出放大器，它采用高电压 DMOS 技术，能驱动显像管阴极，它为单 列 9 脚中功率封装。TDA6111Q 的主要特点如下:①具有宽带宽和高转换率的特点。小信号带宽为 16MHz(输 出信号直流成分 100V、交流峰峰值 60VP-P)，大信号带宽为 13MHz(输出信号直流成分 100V、交流峰峰值 l00VP-P)。转换率的典型值为 3000V/ W so②它设有黑电流(显像管截止电流)测量输出脚(5 脚)，用于自 动稳定黑电流;如与 TDA9332H 或 TDA4780 配合，可以实现暗平衡的自动调整。③具有两个阴极输出，一 个输出直流电压(8 脚)，另一个输出瞬态电压((7 脚)，从阴极瞬态输出中分离出反馈电压输出。④内部 有显像管电火花放电保护装置及静电放电保护功能。⑤可与各种彩色解码器配合使用，其差分输人最大 共模输人电容为 3pF、最大差模输人电容为 0.5pF;差分输人电压温漂为 50 W V/Ko⑥该集成电路还具有 规定的关机特性。 TDA6111 Q 的内部电路框图如图 1 所示。由图可知，TDA6111 Q 的 8 脚内部接有两个二极管，二极 管的负极接 6 脚输出端，正常工作时，此两个二极管均截止。当 CRT 内部发生跳火时，8 脚电压可能会 超过高压电源(Vddh)，两个二极管导通将 8 脚的电压钳位在 Vddh 处，防止 CRT 跳火产生的高压击穿 TDA6111Q 内的场效应管。为了保证 CRT 跳火时 8 脚的电压不会超过其绝对最大值即 250V，通常 VDD。的 值应在 180-210V 之间。在关机的瞬间，TDA6111Q 具备关机消亮点功能。当关机时，TDA6111Q 的 2 脚电 压降到约 5V 时(正常工作电压为 12V 左右)，偏置电流变为 0，此时其 8 脚的高电压尚未消失，使 CRT 阴 极加高电压，电子束被迅速截止，因而消除屏幕上的亮点。 本机的视放电路由三片 TDA6111Q 组成。现仅对红基色信号视放电路进行分析，蓝基色信号和绿基 色信号的视放组成电路与该电路完全一样。红基色信号通过 CX03 和 RX03 组成的高频补偿网络 被送到 TDA6111Q 的 3 脚 (TDA6111Q 输人端差分放大器的反相输人端))。内部差分放大器采取单端输人方式，所 以其同相输人端 1 脚通过 CX04 接地。差分放大器采用单端输出方式，它的集电极负载采用镜像恒流源， 射极也接镜像恒流源，因此其增益与共模抑制比都较高，同时也减少了差分放大器单端输出时的零点漂 移。R 信号通过差分放大器放大，送到末级场效应管放大器，场效应管的负载也是镜像恒流源。R 信号由 场效应管漏极(TDA6111 Q 的 8 脚)输出，再通过 RX21 送到 CRT 的阴极产生图像。另外 TDA6111Q 的 9 脚 输出反馈电压 (反馈输出端)经电阻 RX09 送到 3 脚构成电压串联负反馈，使 TDA6111Q 的输出电压更稳定， 且提高了输人阻抗。TDA6111Q 的 7 脚外接电阻 RX15 和电容 CX07 组成的消振网络。 TDA6111 Q 的内部电路框图 - 17 – CHD-2/CHD-3 电视机维修手册 数字电视技术研究所 TDA6111Q引脚电压、对地电阻表 - 18 – 对地电阻（k） CHD-2 参考 电压（V） CHD-3 参 考电压（V） 引脚 引脚名称 功能 红笔接地 黑笔接地 3.11 1 Vip inverting input 同相输入 3.1 3 3 2 Vdd1 低压电源 12 11.8 1 1 3.13 3 Vin 反相输入 3.0 2.5 2.2 4 GND 地 0 0 0 0 7.68 5 Iom 黑电流检测输出 5.69 17 12.5 6 Vddh 高压电源 226 202 85.0 10 148.8 7 Vcn 阴极瞬态电压输出 163 100 11 8 Voc 阴极直流电压输出 153.8 166 110 11 148.2 9 Vfd 反馈电压输出 163 110 11 6-5 LA7846N （N301） LA7846N 是三洋公司为电视和显示器设计的一款场扫描输出集成电路，能驱动多种场偏转系统，有 极好的图像质量，其驱动电流高达 3Ap-p,有能力驱动 33 英寸到 37 英寸的 CRT。 特点：内置过热保护电路 直流耦合 LA7846N 的内部电路框图 CHD-2/CHD-3 电视机维修手册 数字电视技术研究所 LA7846N 外部封装结构 LA7846N引脚电压表 CHD-2 参考电压（V） 引脚 引脚名称 功能 CHD-3 参考电压（V） 1 NC1 空脚 0 0 -15.9 2 VDD 电源 -15.6 3 VOUT+ 场输出端 0.143 0.18 16.16 4 VCC2 泵电源 15.75 5 IN+ 同相输入 0.59 0.58 6 IN- 反相输入 0.59 0.57 15.7 7 VCC1 电源 15.52 8 VFB 场脉冲输出 -12.87 -13.03 0 9 NC2 空脚 0 0 10 NC3 空脚 0 6-6 TC4052BP（ N203，CHD-3 机芯用） HEF4052 是同步型双组四选一双向模拟开关，其主要特性及框图和逻辑图如下： 1、特性 ▲ 导通时（开关 ON）电阻低，约 125Ω ▲ 截止时（开关 OFF）电阻高 ▲ 内含二进制地址解码功能 ▲ 低静态功耗,约 0.2ηW ▲ 宽的模拟和数字信号电平,数字 3V~20V,模拟 20VP-P ▲ 宽工作电源范围,5V~15V 可正常工作 ▲ 2×4 多路(2 刀 4 位)视频信号选择 ▲ 采用 16 脚双列直插塑料封装 2、极限参数 电源电压 VDD -0.5~+18 V 输入电压 Vi -0.5~VDD+0.5 V - 19 – CHD-2/CHD-3 电视机维修手册 数字电视技术研究所 直流输入电流(任一输入) Ii +10/-10 mA 总功耗 Ptot 200 mW 工作温度 Topr -40~+85 ℃ 储存温度 Tstg -65~150 ℃ 3、TC4052BP 内部电路框图 4、TC4052BP引脚电压表 参考电压 （V） 引脚 引脚名称 功能 1 0V L 声道输入 3.36 2 2V L 声道输入 4.9 3 VC L 声道输出 3.33 4 3V L 声道输入 0 5 1V L 声道输入 0 6 1NH INH 功能设置端(禁止端), H:不工作; L(0V):开关工作 0 7 VEE 接地 0 8 VSS 接地 0 9 B B 开关选择逻辑电平输入 0.01 10 A A 开关选择逻辑电平输入 0.017 11 3X R 声道输入 0.123 12 0X R 声道输入 3.36 13 XC R 声道输出 3.33 14 1X R 声道输入 0.128 15 2X R 声道输入 4.89 16 VDD 电源 9.06 - 20 – CHD-2/CHD-3 电视机维修手册 数字电视技术研究所 5、TC4052BP 真值表 控制端 输出接通信道 INT⑹脚 A2⑼脚 A1⑽脚 X 信道输出⒀脚 Y 信道输出⑶脚 0 0 0 0X ⑿脚 0Y ⑴脚 0 0 1 1X ⒁脚 1Y ⑸脚 0 1 0 2X ⒂脚 2Y ⑵脚 0 1 1 3X ⑾脚 3Y ⑷脚 1 Ф Ф 不接通 不接通 说明: 0——低电平，1——高电平 - 21 – 6-7四双向模拟开关HCF4066（N203，CHD-2 机芯用） HCF4066 的引脚功能下图所示。每个封装内部有 4 个独立的模拟开关，每个模拟开关有输入、输出、 控制三个端子，其中输入端和输出端可互换。当控制端加高电平时，开关导通；当控制端加低电平时开 关截止。模拟开关导通时，导通电阻为几十欧姆；模拟开关截止时，呈现很高的阻抗，可以看成为开路。 模拟开关可传输数字信号和模拟信号，可传输的模拟信号的上限频率为 40MHz。各开关间的串扰很小， 典型值为－50dB。 HCF4066 真值表 说明:在真值表中:VC=控制(CONTROL); VIS=双向脚的输入端; VOS=双向脚的输出端; 表中"0"=L 和"1"=H 表示逻辑电平 (L< 0.7V; H> 2.8V) CHD-2/CHD-3 电视机维修手册 数字电视技术研究所 - 22 – HCF4066引脚电压表（TV状态） 引脚 引脚名称 功能 参考电压 （V） 1 IN/OUT SIG A A 模拟开关的输入/输出脚 4.96 2 OUT/IN SIG A A 模拟开关的输出/输入脚 3.33 3 OUT/IN SIG B B 模拟开关的输出/输入脚 3.33 4 IN/OUT SIG B B 模拟开关的输入/输出脚 3.34 5 CONTROL B B 模拟开关的控制脚 8.22 6 CONTROL C C 模拟开关的控制脚 8.22 7 VSS 接地 0 8 IN/OUT SIG C C 模拟开关的输入/输出脚 3.34 9 OUT/IN SIG C C 模拟开关的输出/输入脚 3.32 10 OUT/IN SIG D D 模拟开关的输出/输入脚 3.32 11 IN/OUT SIG D D 模拟开关的输入/输出脚 4.96 12 CONTROL D D 模拟开关的控制脚 0.03 13 CONTROL A A 模拟开关的控制脚 0.03 14 VDD 电源 8.99 6-8 IPQ 组件 1、CHD-3 机芯 IPQ 组件简介 主芯片 SVP-EX11 包括：视频解码、变频及逐行处理、A/D 转换器等，功能强大，集成度高。输入部 分：2 路 CVBS，1 路 S-VIDEO，1 路 HD（YPBPR）分量，PC（RGB）输入；模拟 DAC 输出；解码：包括 2D COMB； 逐行及图形变换：4 维图形几何变换，利用 2 片 1MX16SDRAM 提供最优的视频处理效果。同时包括：PC 模式自动识别和调节，2 通道色度空间变换，色度增强，动态降噪，可编程滤波器，运动补偿及边缘平 滑，电影模式，CPU、存储器接口，支持多种输入输出格式，PWM 口，VM 信号输出，高级图形处理，14 种动态图像增强功能等等许多特有功能。 中央处理器MCU采用RENESAS公司的M16C(M30622SPGP)，该芯片是16位微处理器，时钟频率为10MHZ； 具有 10K-byte RAM, 外挂 256K-byte 可编程的 Flash-ROM；该 MCU 的可利用外挂 256K-byte 可编程的 Flash-ROM 在线编程，并可多次擦写，软件无需掩模，减低设计制造风险，同时性价比高。 视频及扫描处理采用 PHILIPS 公司的 TDA9332H 或 OM8388，该芯片主要接收图像(含 OSD 的 RGB 信号) 行场同步信号，行输出反馈信号，视放反馈信号等；提供视频放大所需的 RGB 输入信号，行场输出及枕 校电路所需的驱动信号，同时输出一路 YUV 信号等；其特点具有 AKB 控制功能及软件消亮功能。 CHD-3 机芯数字板接口XS11引脚电压表（CHD34200） 引脚 引脚名称 功能 参考电压（V） 1 1080I60 控制 TC4052BP 音频切换 开关信号 0 2 AVSW AV 开关 5 3 GND 接地 0 4 E-MUTE 外部静音 0 5 GND 接地 0 6 SYS2 伴音模式选择 0.035 7 GND 接地 0 8 SYS1 伴音模式选择 5 CHD-2/CHD-3 电视机维修手册 数字电视技术研究所 - 23 – 9 GND 接地 0 10 BUS SW 总线开关 5 11 GND 接地 0 12 SCL 时钟线 4.0~4.2 13 GND 接地 0 14 SDA 数据线 4.6~4.8 15 GND 接地 0 16 MUSIC-R CPU 输出的音乐信号 R 0 17 GND 接地 0 18 空 空脚 0.01 19 GND 接地 0 20 MUSIC-L CPU 输出的音乐信号 L 0 21 GND 接地 0 22 R/L MUTE R/L 静音控制输出 0.01 23 GND 接地 0 24 LED 未用 0.85 25 GND 接地 0 26 IR 遥控信号输入 4.88 27 空 空脚 0 28 空 空脚 0 29 空 空脚 0 30 ROTATE 地磁校正信号输出 2.44 31 空 空脚 0 32 KEY1 键控 4.9 33 空 空脚 0 34 KEY2 键控 4.9 35 BEE 蜂鸣器控制 0 36 PWR 待机控制 2.47 37 +5V-1 +5V 供电 5 38 +5V-1 +5V 供电 5 39 PROTECT 保护脚 2.33 40 BGK 指示灯控制 0 CHD-3 机芯数字板接口XS12引脚电压表（CHD34200） 引脚 引脚名称 功能 参考电压（V） 1 GND 接地 0 2 VOUT 视频信号输出 10.89 3 GND 接地 0 4 S-C S 端子色度信号输入 0 5 GND 接地 0 6 AV1/Y AV1 视频/S 端子亮度信号输入 0 CHD-2/CHD-3 电视机维修手册 数字电视技术研究所 - 24 – 7 GND 接地 0 8 AV2-V AV2 视频信号输入 0 9 GND 接地 0 10 空 空脚 0 11 GND 接地 0 12 Y Y 信号输入 0 13 GND 接地 0 14 CB B-Y 信号输入 0 15 GND 接地 0 16 CR R-Y 信号输入 0 17 TV 来自高频头的视频信号 0.6 18 TV 来自高频头的视频信号 0.6 19 GND 接地 0 20 GND 接地 0 21 HD 行激励输出信号 0.73 22 GND 接地 0 23 ABL 自动亮度控制信号 2.66 24 GND 接地 0 25 FBP 行逆程脉冲输入信号 0.23 26 GND 接地 0 27 VD+ 场激励输出+ 0.6 28 GND 接地 0 29 VD- 场激励输出- 0.6 30 GND 接地 0 31 VFB 场反馈信号 0.28 32 GND 接地 0 33 EW 东西枕校信号输出 3.43 34 GND 接地 0 35 EHT 超高压反馈信号输入端 1.43 36 GND 接地 0 37 VCC+12V +12V 供电 12 38 GND 接地 0 39 VCC+5V-3 +5V 供电 5 40 GND 接地 0 2、CHD-2 机芯 IPQ 组件简介 数字板部分采用 HUAYA 公司数字处理方案，行频归一为：33.75KHz。 视频解码采用 SAA7117A，具有 16 路模拟视频输入口，同时可直接输入 YC，YcbCr 信号，具有 4 路 10bit A/D 转换器，Y/C 分离电路，清晰度控制功能，肤色校正功能，黑、白、蓝色延伸，绿色增强，DCT、 CTI 等功能。 变频及逐行处理主芯片采用 HUAYA 公司的 HTV112，具有独立的 8bit/16bit/24bit 数字 YUV/RGB 等 完善的输入接口；具有多种图像降噪功能；具有频道扫描及画中画功能；具有扫描比例变换技术；具有 缩放比例技术（如非线形的 16：9 变换等）；具有对输入信号进行变频和逐行处理功能；具有高级的视 CHD-2/CHD-3 电视机维修手册 数字电视技术研究所 - 25 – 频增强处理器（如 CTI、SVM、清晰度调节、黑电平延伸等）；具有多种彩色处理功能（如内置彩色空间 变换、可编程 gamma 校正、自适应彩色增强等）；多种模拟及数字视频输出；内设 D/A 转换器，RGB 开关 等；同时只需外接 1 片 SDRAM；该芯片具有性价比高的突出特点。 中央处理器 MCU 采用 HUAYA 公司的 HM602，该芯片是基于 8051 的 8 位微处理器，时钟频率为 12MHZ； 具有 1024-byte RAM, 64K-byte 内部编程的 Flash-ROM；内含 OSD 控制器，具有 OSD 输出端口；内含行 场同步控制器；可实现 DDC、IIC 总线接口等；具体规格和应用见软件规格书及软件方案报告；该 MCU 的最大特点是可在线编程，并可多次擦写，软件无需掩模，减低设计制造风险，同时性价比高。 视频及扫描处理采用 PHILIPS 公司的 TDA9332，该芯片主要接收图像、OSD 的 RGB 信号、行场同步信 号，行输出反馈信号，视放反馈信号等；提供视频放大所需的 RGB 输入信号，行场输出及枕校电路所需 的驱动信号，同时输出一路 YUV 信号等；其特点具有 AKB 控制功能及软件消亮功能。 A/D 转换器采用 MSTAR 公司的 MST8886 或 PHILIPS 公司的 TDA8759，此类芯片内含 RGB/YUV 开关，同 步分离电路、同步选择开关、A/D 转换电路等；其特点是可取消 RGB 转 YUV 电路，色度空间变换电路， 以便降低成本。 CHD-2 机芯数字板接口XS11引脚电压表（CHD29168） 引脚 引脚名称 功能 参考电压（V） 1 1080I60 空 5 2 AVSW AV 开关 3.3 3 GND 接地 0 4 E-MUTE 外部静音 0.03 5 GND 接地 0 6 SYS2 伴音模式选择 0.01 7 GND 接地 0 8 SYS1 伴音模式选择 3.92 9 GND 接地 0 10 BUS SW 总线开关 0.31 11 GND 接地 0 12 SCL 时钟线 2.2~2.5 13 GND 接地 0 14 SDA 数据线 2.6~2.9 15 GND 接地 0 16 NC 空 0 17 GND 接地 0 18 ESS-IR 空脚 0 19 GND 接地 0 20 NC 空 0 21 GND 接地 0 22 R/L MUTE R/L 静音控制输出 0.05 23 GND 接地 0 24 LED 3.3 25 GND 接地 0 26 IR 遥控信号输入 4.2 27 GND 接地 0 CHD-2/CHD-3 电视机维修手册 数字电视技术研究所 - 26 – 28 TML 0.03 29 GND 接地 0 30 ROTATE 地磁校正信号输出 0.05 31 GND 接地 0 32 KEY1 键控 3.3 33 GND 接地 0 34 KEY2 键控 3.3 35 GND 接地 0 36 POWER 待机控制 0.43 37 +5V-1 +5V 供电 5 38 +5V-1 +5V 供电 5 39 PROTECT 保护脚 2.56 40 BGK 空 0 CHD-2 机芯数字板接口XS12引脚电压表（CHD29168） 引脚 引脚名称 功能 参考电压（V） 1 GND 接地 0 2 VOUT 视频信号输出 2.48 3 GND 接地 0 4 S-C S 端子色度信号输入 0 5 GND 接地 0 6 AV1/Y AV1 视频/S 端子亮度信号输入 0 7 GND 接地 0 8 AV2-V AV2 视频信号输入 0 9 GND 接地 0 10 NC 空脚 0 11 GND 接地 0 12 Y Y 信号输入 0 13 GND 接地 0 14 CB B-Y 信号输入 0 15 GND 接地 0 16 CR R-Y 信号输入 0 17 TV 来自高频头的视频信号 0.73 18 TV 来自高频头的视频信号 0.73 19 GND 接地 0 20 GND 接地 0 21 HD 行激励输出信号 0.73 22 GND 接地 0 23 ABL 自动亮度控制信号 2.61 24 GND 接地 0 25 FBP 行逆程脉冲输入信号 1.07 26 GND 接地 0 CHD-2/CHD-3 电视机维修手册 数字电视技术研究所 - 27 – 27 VD+ 场激励输出+ 0.63 28 GND 接地 0 29 VD- 场激励输出- 0.62 30 GND 接地 0 31 VFB 场反馈信号 0.49 32 GND 接地 0 33 EW 东西枕校信号输出 3.46 34 GND 接地 0 35 EHT 超高压反馈信号输入端 1.48 36 GND 接地 0 37 VCC+12V +12V 供电 12 38 GND 接地 0 39 VCC+5V-3 +5V 供电 5 40 GND 接地 0 6-9 TDQ-6B7-FM3/TMI1-C23I1（N501） TDQ-6B7-FM3/TMI1-C23I1 是长虹器件公司设计生产的一款带中放的电子调谐器 1. 特点 • AGC、AFT 全免调 • 标准内置式锁相环数字调谐系统 • 输出 AUDIO 和 VIDEO 信号 • 接收制式：PAL D/K、B/G、I & NTSC M 2. 用途 电视机、微机用视频TV卡 3. 主要参数 项目 规格 电压驻波比 (V-Low) (V-High) (UHF) 8.0(Max) 8.0(Max) 8.0(Max 假象抑制比(DB) C1~C5 Z1~Z7 C6~Z37 Z13~C57 65(Min) 56(Min) 56(Min) 46(Min) 中频抑制比 (V-Low) (V-High) (UHF) 55(Min) 55(Min) 55(Min) 最大输入电平(dbμ) U/VHF 95(Min) 交拢调制抑制比(dbμ) U/VHF 70(Min) CHD-2/CHD-3 电视机维修手册 数字电视技术研究所 4. 引脚电压表（PAL D/K 状态下测锝） 引脚 引脚名称 功能 CHD-2 参考电压（V） CHD-3 参考电压（V） 1 VT 未接 2 BTL +32V 供电 32 32 3 VCC1 5V 供电 4.94 4.75 4 ADD 接地 0 0 5 SYS1 制式选择 3.92 4.88 6 SYS2 制式选择 0 0 7 SCL 时钟线 2.2~2.5 4.0~4.2 8 SDA 数据线 2.6~2.8 4.6~4.8 9 SIF 未接 10 VIDEO 视频输出 0.74 0.6 11 VCC2 5V 供电 5 4.89 12 AUDIO 音频输出 2.55 2.15 5。真值表 PAL D/K PAL B/G PAL I NTSC M SYS1 1 1 0 0 SYS2 0 1 1 0 1：高电平 0：低电平 注意：TDQ-6B7-FM3 和 TMI1-C23I1 这两种高频头不能相互替换，如维修需要更换，请使用同型号高频头。 - 28 – CHD-2/CHD-3 电视机维修手册 数字电视技术研究所 第七章 关键点波形测试图（仅供参考） 行推动管 Q401(2SC3421) b 极电压波形 行推动管 Q401(2SC3421) C 极电压波形 - 29 – CHD-2/CHD-3 电视机维修手册 数字电视技术研究所 行管 Q404(2SC5144) B 极电压波形 行管 Q404(2SC5144) C 极电压波形 - 30 – CHD-2/CHD-3 电视机维修手册 数字电视技术研究所 下调制二极管 D406 反峰电压波形 XS12 接口（HD 引脚电压波形） - 31 – CHD-2/CHD-3 电视机维修手册 数字电视技术研究所 XS12 接口（FBP 引脚电压波形） XS12 接口（VFB 引脚电压波形） - 32 – CHD-2/CHD-3 电视机维修手册 数字电视技术研究所 XS12 接口（EW 引脚电压波形） XS12 接口（VD+ 引脚电压波形） - 33 – CHD-2/CHD-3 电视机维修手册 数字电视技术研究所 XS12 接口（VD- 引脚电压波形） N301（VOUT+ 引脚电压波形） - 34 – CHD-2/CHD-3 电视机维修手册 数字电视技术研究所 高频头 VEDIO 引脚电压波形（接收彩条信号） 高频头 AUDIO 引脚电压波形（接收 1KHZ 伴音信号） - 35 – CHD-2/CHD-3 电视机维修手册 数字电视技术研究所 CRT（R 引脚电压波形） CRT（G 引脚电压波形） - 36 – CHD-2/CHD-3 电视机维修手册 数字电视技术研究所 CRT（B 引脚电压波形） - 37 – CHD-2/CHD-3 电视机维修手册 数字电视技术研究所 - 38 – 第八章 维修模式、总线数据 CHD-3 机芯维修模式 1、 维修模式进入方法： 音量减为 0，将时钟设为 08：16，按遥控静音键 6 秒以上，再按本机菜单键后，进入 OPTION 菜单。 具体显示如下： OPTION 重低音 Add 默认值 Tuner TMI1 可 在 TDQ-6B7-FM3 和 TMI1-C23I1 之间选择 16：9 CRT 开 4：3CRT 为关 指示灯 关 默认值 Sound IC NJW1168 禁止调整 AVL_ON 1F 禁止调整 WF_WEAK 40H 禁止调整 WF_STRONG 4CH 禁止调整 1168BASS 01H 禁止调整 1168TRBLE 08H 禁止调整 RS232 关 禁止调整 ↑↓ 移动 ← →调整 2、 维修模式各页项目列表，按菜单键换页，按上下键选择，左右键修改； 页名 项目名称 初始值 说明 SBL 00H 半场开关 00H-全场 01H-半场 VSLOPE 2FH VAMP 06H 场幅 SCOR 22H 场 S 线性 VSHIFT 1EH 场中心 VX 19H 不可调 VSC 23H VWT 1DH 不可调 DAC 20H 不可调 HSHIFT 2BH 行中心 EWWID 33H 行幅 EWPARA 26H 抛物线失真 HPARA 08H 平行四边形失真 BOW 04H 弓形失真 UCP 34H 上边角失真 LCP 2EH 下边角失真 EWTRAP 1BH 梯形失真 9332DDP （几何调整） (60P/75I/90I/100I/120I /60I/60I 16:9/VGA) EWEHT 08H 针对不同机型可能不一样 R_CUT 08H 红截止 9332WB 白平衡设置 G_CUT 08H 绿截止 CHD-2/CHD-3 电视机维修手册 数字电视技术研究所 - 39 – R_DRV 20H 红激励 G_DRV 20H 绿激励 B_DRV 20H 蓝激励 帘珊电压调整 SCRVOL OK OK/HIGH/LOW 好/高/低 R_CUT 08H 红截止 G_CUT 08H 绿截止 EXWB_YPBPR 红激励 R_DRV 20H G_DRV 20H 绿激励 EXWB_VGA YPBPR 和 VGA 的白平衡修正设置 蓝激励 B_DRV 20H CHD-2 机芯维修模式 S 模式为维修模式。 � 进入方式： 在用户模式下，先将音量减到 0，按住用户遥控的静音键 5 秒钟后，再按住本机 MENU 键 即可进入 S 模式； � 退出方式：在 S 模式下按 POWER 键退出/或者菜单循环完。 � 调节方式：用用户遥控器的↑、↓键选择项目，←、→键进行调节。 � 调节功能：在 S 模式下，除 IC 测试菜单外均可调整。 � 无信号不自动关机，不出蓝背景。 S 模式下共有 5 个菜单，菜单键切换。每个菜单的下半部有都有信号输入格式。 S Mode TDA933x-1 HShift 45 EWTrap 24 EWWid 57 Hpara 8 Vshift 38 UC 38 Vamp 50 LCP 39 SCOR 32 EHT 12 VZOOM 25 VSLOPE 41 EWPARA 33 VSCRO 30 BOW 7 VWAIT 30 SIGNIN：TV/AV SIGFMT：480I/60 S Mode White Balance RDRV 31 GDRV 31 BDRV 31 RCUT 7 GCUT 7 VG2Bri 15 Cathode 10 SCRVol OK SIGNIN：TV/AV SIGFMT：480I/60 CHD-2/CHD-3 电视机维修手册 数字电视技术研究所 S Mode NLValue Set BRI99 30 SHP50 32 BRI50 13 SHP00 0 BRI00 0 HUE99 200 CON99 63 HUE50 128 CON50 32 HUE00 65 CON00 8 VOL99 205 COL99 63 VOL65 165 COL50 32 VOL35 140 COL00 0 VOL10 90 SHP99 63 WOOFER 95 SIGNIN：TV/AV SIGFMT：480I/60 S Mode Option-OSD AGCBST1 1 OSDV 25 AGCBST2 1 OSDH 11 AGCFLT 3 VESADDC 0 MPIP 1 PWRMD 1 LEDBRI 1 SVM 1 ROTATO 1 WOOFER 1 SIGNIN：TV/AV SIGFMT：480I/60 S Mode IIC SELF CHECK HTV118 OK EEPROM OK TUNER OK TDA933X OK VDEC OK ADC OK AUDIO OK SIGNIN：TV/AV SIGFMT：480I/60 - 40 –
