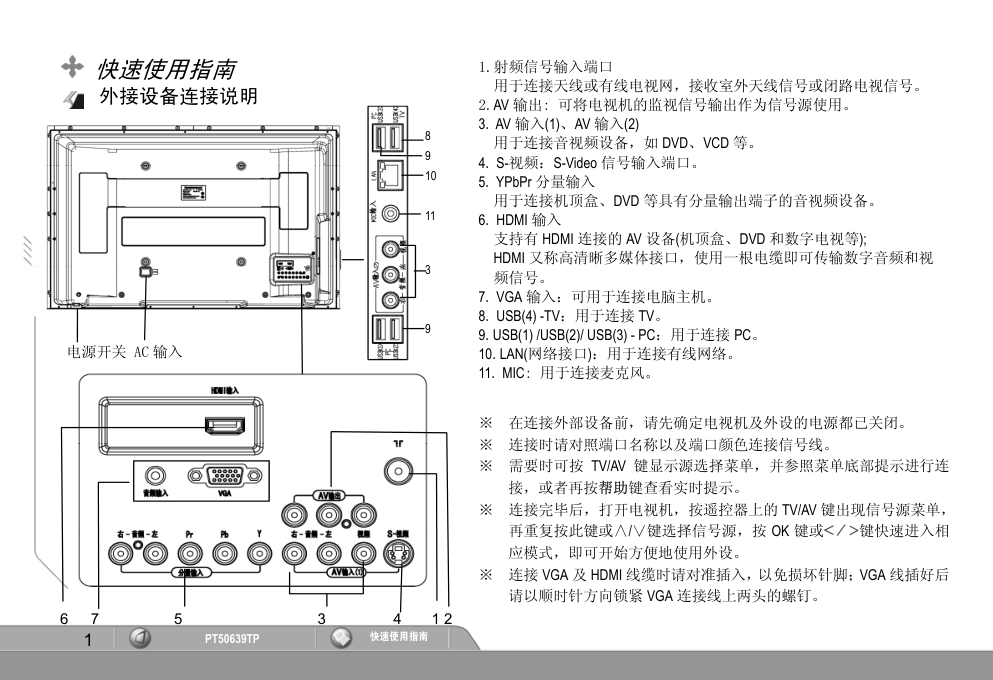

1 PT50639TP 快速使用指南 快速使用指南 外接设备连接说明 ※ 在连接外部设备前，请先确定电视机及外设的电源都已关闭。 ※ 连接时请对照端口名称以及端口颜色连接信号线。 ※ 需要时可按 TV/AV 键显示源选择菜单，并参照菜单底部提示进行连 接，或者再按帮助键查看实时提示。 ※ 连接完毕后，打开电视机，按遥控器上的 TV/AV 键出现信号源菜单， 再重复按此键或∧/∨键选择信号源，按 OK 键或 键快速进入相 应模式，即可开始方便地使用外设。 ※ 连接 VGA 及 HDMI 线缆时请对准插入，以免损坏针脚；VGA 线插好后 请以顺时针方向锁紧 VGA 连接线上两头的螺钉。 电源开关 AC 输入 6 7 5 3 4 1 2 1.射频信号输入端口 用于连接天线或有线电视网，接收室外天线信号或闭路电视信号。 2.AV 输出: 可将电视机的监视信号输出作为信号源使用。 3. AV 输入(1)、AV 输入(2) 用于连接音视频设备，如 DVD、VCD 等。 4. S-视频：S-Video 信号输入端口。 5. YPbPr 分量输入 用于连接机顶盒、DVD 等具有分量输出端子的音视频设备。 6. HDMI 输入 支持有 HDMI 连接的 AV 设备(机顶盒、DVD 和数字电视等); HDMI 又称高清晰多媒体接口，使用一根电缆即可传输数字音频和视 频信号。 7. VGA 输入：可用于连接电脑主机。 8. USB(4) -TV：用于连接 TV。 9.USB(1) /USB(2)/ USB(3) - PC：用于连接 PC。 10.LAN(网络接口)：用于连接有线网络。 11. MIC: 用于连接麦克风。 8 9 10 11 3 9 2 快速使用指南 PT50639TP 遥控器按键介绍 待机开关 设置睡眠关机 暂时关闭伴音 信号源选择 改变图像尺寸 频道管理 实时帮助 选择图像模式 音量增大/减小 执行相应退出功能 菜单左/右选择 播放上一个/下一个节目 进入/退出 USB 模式 播放/暂停键 选择播放视频的字幕 选择播放的音轨 演示模式的选择 智能设置 数字(字符)键 返回前一个观看的节目/信号源 显示节目信息 静像/解除静像 节能模式的选择 护眼模式的选择 更改节目号 选择声音模式 打开/关闭菜单、返回上级菜单 菜单上/下选择 确认选择 节目快退/快进播放 PC 模式快捷键 AV 模式快捷键 TV 模式快捷键 选择播放的声道 AV TV 3 PT50639TP 快速使用指南 节目搜索 通过节目搜索的操作，您可以实现以下选项的操作。 当前节目号：选中此项后，按 键选择节目号（0～235）。 彩色制式：PAL、NTSC、SECAM、自动。 伴音制式：B/G、I、D/K、M。 自动搜索：选中此项后，按 键或 OK 键，进入自动搜索状态提示条， 根据提示操作。 搜索过程中，电视机将自动存储节目，并设置制式。 搜索完毕，即可观看电视节目。 手动搜索：选中此项后，按 键或 OK 键，进入手动搜索状态提示条， 根据提示操作，可以切换节目或者向高频段/低频段搜索信号。 若搜到的节目不是需要的，可再次按下 键继续搜索直到完成该节目号的搜索为止。 搜到需要的节目后，按∨键选择退出，按 OK 键确认。 微 调：选中此项后，按 键或 OK 键，进入微调状态提示条。按 键进行调整。 用微调方式调整个别节目可获得最佳图像和伴音效果。 调好后按∨键选择相应操作，按 OK 键确认。 手动音量微调：手动微调每个节目的音量并保存。 4 快速使用指南 PT50639TP 维护保养等注意事项 ※ 请勿将电视机放在高温或潮湿的环境中。 ※ 请勿将任何物件放入电视机中，不能将盛有液体的容器放在电视机上。 ※ 搬动电视机时，请特别注意保护屏幕。切勿用锐利的工具划屏幕！ ※ 清洁本机前，请关闭电源。用微湿的软棉布轻轻擦拭。在等离子屏幕未晾干前不能接通本机电源。 ※ 请勿长期显示高亮度及高对比度静止画面或长期播放不满屏画面，以免降低等离子屏的使用寿命。 简单故障检查 现 象 可能的原因/解决办法 无图像(黑屏)且无声音 * 检查电源插头是否插好，主电源开关是否按下 * 电源指示灯是否亮，是否按待机开关 * 检查天线连接情况 有雪花状干扰 * 检查是否该频道信号差或信号线质量问题 图像失真(条纹或虚线) * 使天线远离其他连接电缆 * 使电视机远离电吹风、摩托车等电器干扰 TV 状态有图像干扰 * 在设置菜单中的节目搜索子菜单中选择微调改善图像效果 没有外接装置输入的信号 * 检查外接装置是否打开，在信号源菜单中选择正确的模式 * 检查电视机与外接装置的连接 图像没有颜色 * 在图像用户自定义菜单中检查对比度、饱和度是否最小值 图像正常但无声音 * 检查是否处于静音状态，按静音键或音量+键解除 * 检查音量数值是否最小，按音量+键调大 遥控器不工作 * 检查电池安装是否正确，以确定重新安装 * 检查电池电量是否已耗尽，以确定更换电池 * 清洁遥控器的顶端边缘 (发射窗) 5 目 录 PT50639TP 目 录 安全注意事项················································································································································································7 部件名称·······················································································································································································8 遥控器按键介绍 ··········································································································································································10 安装电视机 USB2.0 主控接口 ·········································································································································································12 开机/关机 开机、关机、电视模式无信号自动关机······································································································································13 基本操作 节目选择、音量控制、状态显示 ················································································································································13 菜单操作简介············································································································································································ 14 设置菜单 节目搜索（当前节目号、彩色制式、伴音制式、自动搜索、手动搜索、微调、手动音量微调）··············································15 节目管理（节目浏览、节目开/关、节目交换、捕获台标） ·································································································15-16 语言/LANG、护眼（6500K 护眼模式、 护眼提示、 护眼图片）································································································16 节能（动态节能、 动态功耗提示）、屏幕保护（护眼屏保、像素移动、消除残影、4：3 边缘优化）······································17 开机画面、儿童锁（节目锁定、AV 限制、限时收看、设置密码）···························································································17 定时（睡眠、时间设置、定时模式、开机源、开机节目、开机音量） ·····················································································18 菜单透明度、开机旋律、服务、恢复出厂设置 ·························································································································18 图像设置 画质选择 ····················································································································································································19 6 目 录 PT50639TP 用户自定义·················································································································································································19 画面尺寸 ····················································································································································································20 专家设置 ···············································································································································································20-21 声音设置 音质选择、用户自定义、专家设置 ·············································································································································22 USB 功能 支持格式 ···················································································································································································23 进入/退出 USB 播放主菜单 ························································································································································25 USB 主操作界面·········································································································································································25 USB 播放子菜单·········································································································································································26 触摸功能·····················································································································································································28 电脑功能 进入和退出内置电脑功能····························································································································································29 内置 PC 的软件安装 ····································································································································································31 其他直接键功能 ··········································································································································································33 简单故障检查··············································································································································································35 产品规格·····················································································································································································37 有毒有害物质或元素含量说明·····················································································································································38 ※ 本手册中的屏幕显示和图解仅为示例，请以实物为准。 ※ 用户手册中内容如有更改，恕不另行通知。 7 使 用 说 明 PT50639TP 安全注意事项 出现异常——发生任何异常或故障，例如无图像、无伴音、本机冒烟或有异常气味等，应立即断开电源拔出插 头，并请专业人员开机检查。 接地良好——本产品为一类电器，请务必使用三相电源插座并确保其地线接地良好。 高压危险——机内有高压电！非专业人员请勿自行拆开后盖，以免导致触电危险。 温度——本机存放环境温度为-20～50℃,使用环境温度为 0～40℃。若超过此范围，可能对本机造成永久性损伤。 本产品从低温环境搬到高温环境时，因为机内会结露，所以不要立即使用，以免发生火灾、触电或其它危险。 请勿将机器放在阳光直射或靠近热源处。 湿度——20%～80%。海拔高度——0～2000 米。 防潮——请勿将电视机放置在潮湿、脏乱之处。避免电视受潮或被打湿的可能性，并防止异物进入机体。 应避免在水源附近使用本机，比如靠近浴室、水池、水槽、游泳池或潮湿的地下室等。 电视机顶部不要放置盛水（或其他液体等）容器，以免机箱、屏幕变形及水汽浸入。 通风——请保持安放场地通风良好，不要遮盖或堵塞电视机后部的通风孔，以免影响散热。本机与周围的距离应保持 10CM 以上。 悬挂——当产品需要悬挂在墙上时，必须按照厂家推荐的方法安装，使用厂家推荐的器材，确保安全。 平稳——请将本机放置在平稳少振动处，同时禁止小孩攀爬电视机，防止机体倾倒伤人损物。 天线——安装室外天线时请远离高架线并加装避雷装置。遇到雷雨天气时请拔掉电源插头及天线插头，以防雷击。 天线输入器是保证电视机安全使用的关键部件，因此请务必在确保天线输入器安装好以后再使用电视机。 电源——请勿在同一个交流电源插座上连接过多的电器，否则可能会引发火灾或触电。 保护好电源线及电源插头，不要以任何方式损伤电源线；插上插头时，请保证插头与插座完全接触；拔取电源插头时请捏 住插头的塑料部分，切忌拽线拔插头。 离家外出时，请务必关闭电视机总电源；若长期不用，请拔出电源插头及天线插头，以免发生意外。 开/关机——请勿频繁开关机，以免影响电视机使用寿命。使用交流关机后，请过三分钟后再开机。 观看——当以本机操作电视游戏机或类似机件时，请将亮度及对比度设为较低值。 若画面长期显示高亮度及高对比度静止画面或长期播放不满屏画面，会降低等离子屏的使用寿命。 请不要持续显示静态图像超过 10 分钟，这样会造成本机出现永久的影像残留现象。 请尽量避免长时间在 4:3 模式下观看，以免出现影像残留现象。此乃操作失误造成，不在我们的品质保证范围内。 8 使 用 说 明 PT50639TP 移机——移动本机时要小心，避免被撞击。 特别要注意保护屏幕部分，手不要接触等离子屏。此外特别注意，挤压可能造成等离子屏幕的永久性损坏。 如果使用手推车，要提防产品翻倒引起伤害。急刹车、用力过猛和地面不平会导致产品从手推车上翻倒。 安装——等离子屏为玻璃制品，易碎。在公共场所使用本产品时，建议在屏的正前方安装防护玻璃，并保持通风。 禁止使用玩具枪、硬物等射击和碰撞本产品屏幕。 △ 维护保养注意事项 清洁——清洁本机前，请关闭电源。用微湿的软棉布轻轻擦拭。在等离子屏幕未晾干前不能接通本机电源。另外切勿让机壳长时间 接触橡胶等物品。对于不易擦掉的污垢，可用棉布蘸经过稀释的中性洗剂（如餐具洗涤剂）后拧干擦拭。 切勿使用液态或喷雾式清洁剂及有机溶剂来清洁电视机。 请定期清洁交流电源插头。不要用潮湿的手触摸等离子电视机，以免导致触电或将其损坏。 附件——请使用本机配有的相关附件和制造商推荐的附件。使用不合适的附件可能会导致意外。 像素疵点——等离子屏是尖端科技产品，可显示精细的图像。偶尔会有极少数的固定像素长亮，但不会影响使用。 部件名称 正面 ① 菜单 —— 打开/关闭菜单、执行返回上级菜单操作 ② 节目源 —— 打开/关闭节目源菜单, 可在“电视、AV1、AV2、 S 视频、分量、VGA、HDMI、PC、USB 之间切换 ③∧节目∨ —— 更改节目号 ④ +音量- —— 增大/减小音量 ⑤ 待机——待机开关键 ⑥ 电源指示灯 在正常工作状态下，指示灯不亮 在待机状态下，指示灯亮 在设定过定时/睡眠关机的状态下，指示灯亮 在 VGA 睡眠状态下，指示灯亮 接收遥控时，指示灯闪烁 ⑦ 红外接收窗：接收遥控器的信号 注意：整机右侧所贴机号标签是产品的唯一身份标识。 ⑥ ⑦ ① ② ③ ④ ⑤ 9 使 用 说 明 PT50639TP 背面 ※ 在连接外部设备前，请先确定电视机及外设的电源都已关闭。 ※ 连接时请对照端口名称以及端口颜色连接信号线。 ※ 需要时可按 TV/AV 键显示源选择菜单，并参照菜单底部提示进行连 接，或者再按帮助键查看实时提示。 ※ 连接完毕后，打开电视机，按遥控器上的 TV/AV 键出现信号源菜单， 再重复按此键或∧/∨键选择信号源，按 OK 键或 键快速进入相 应模式，即可开始方便地使用外设。 ※ 连接 VGA 及 HDMI 线缆时请对准插入，以免损坏针脚；VGA 线插好后 请以顺时针方向锁紧 VGA 连接线上两头的螺钉。 电源开关 AC 输入 6 7 5 3 4 1 2 1.射频信号输入端口 用于连接天线或有线电视网，接收室外天线信号或闭路电视信号。 2.AV 输出: 可将电视机的监视信号输出作为信号源使用。 3. AV 输入(1)、AV 输入(2) 用于连接音视频设备，如 DVD、VCD 等。 4. S-视频：S-Video 信号输入端口。 5. YPbPr 分量输入 用于连接机顶盒、DVD 等具有分量输出端子的音视频设备。 6. HDMI 输入 支持有 HDMI 连接的 AV 设备(机顶盒、DVD 和数字电视等); HDMI 又称高清晰多媒体接口，使用一根电缆即可传输数字音频和视 频信号。 7. VGA 输入：可用于连接电脑主机。 8. USB(4) -TV：用于连接 TV。 9.USB(1) /USB(2)/ USB(3) - PC：用于连接 PC。 10.LAN(网络接口)：用于连接有线网络。 11. MIC: 用于连接麦克风。 8 9 10 11 3 9 10 使 用 说 明 PT50639TP 遥控器按键介绍 遥控器与电视机上的同名按键功能相同。 其中面板上的“∧节目∨”键、“+音量-” 键分别对应遥控器上的“∧/∨”键、 “ ” 键。 使用遥控器可方便地对电视进行操作。 本手册将以介绍遥控器的操作方法为主。 遥控器型号：RP57HB 待机开关 设置睡眠关机 暂时关闭伴音 信号源选择 改变图像尺寸 频道管理 实时帮助 选择图像模式 音量增大/减小 执行相应退出功能 菜单左/右选择 播放上一个/下一个节目 进入/退出 USB 模式 播放/暂停键 选择播放视频的字幕 选择播放的音轨 演示模式的选择 智能设置 数字(字符)键 返回前一个观看的节目/信号源 显示节目信息 静像/解除静像 节能模式的选择 护眼模式的选择 更改节目号 选择声音模式 打开/关闭菜单、返回上级菜单 菜单上/下选择 确认选择 节目快退/快进播放 PC 模式快捷键 AV 模式快捷键 TV 模式快捷键 选择播放的声道 AV TV 11 使 用 说 明 PT50639TP 遥控器电池安装及操作注意事项 1. 取下遥控器背部的电池盖板，对应遥控器内的+/-标志装入两节 7 号 电池后盖上盖板（示例图仅供参考）。 a. 打开电池仓盖。 b. 对应（+）、（-）极标识, 装入两节 7 号电池。 c. 装上仓盖直到锁紧。 ※ 不要混用新旧电池或不同品牌的电池。 ※ 长时间不用遥控器或电池耗尽，为防止漏液，请将电池取出。 ※ 请将废电池放在规定的处置区域。 2. 使用时，将遥控器对准电视机的红外接收窗，并请勿连续操作按键。 ※ 跌落，弄湿，拆卸遥控器，可能导致遥控器失灵。 安装电视机 ※ 安装使用前请仔细阅读“维修保养及安全注意事项”的有关内容。 ※ 请选购厂家指定的壁挂架将本机放置在合适的位置。详细安装方法请参见其包装箱内的《安装使用规范》。 电视机底座、壁挂架配置表： 型号 底座 壁挂架 PT50639TP 本机不支持底座安装 BG14 将本机放置好后，把天线插入电视机后部的天线输入端口，并使用电源线接通交流电源。 ※ 接通电源前, 请确保接地有效，以免发生意外，不能使用不可靠的交流电源，不能将本机电源线上的地线去掉或不使用。 ※ 本机底座橡胶垫选用性能优良的橡胶材料制造，具有很好的稳定性。 但是由于家具油漆种类繁多、化学成分复杂，少数特殊家具长时间接触仍有可能发生化学反应——污染家具表面。 特建议使用浅色家具或高档家具作为电视机底座放置台面的用户，在底座与家具之间放上具有防滑功能的隔离层。 ※ 接通电源前请确保不能使用不可靠的交流电源，以免发生意外。 12 使 用 说 明 PT50639TP ※ 请注意交流电源的电压范围应符合本机的后盖铭牌所标识的范围。 ※ 使用室外天线时，请安装避雷装置并注意定期检修。天线电缆不应与电源线等捆在一起。 ※ 打开包装箱时，请将包装箱及箱内填充物保管好，以便将来搬运时使用。 为了能舒适地欣赏电视节目： 请保持电视屏幕中心比眼睛高度略低，距离为屏幕显示部分对角线长度的 3～5 倍，环境亮度以能够轻松阅读报纸为佳。 USB2.0 主控接口 本机具有 USB2.0 主控接口，采用精密插槽技术，不正确的接入方式或不符合规范要求的 USB 存储设备等可能会引起 USB 接口损 坏而无法读取的故障。操作前请仔细阅读本手册的 USB 接入方式的介绍及 USB 存储设备的说明书。 对于因不正确的接入引起的故障，本公司不承担任何责任。 ※ 为了防止数据丢失或损坏，建议您做好重要数据的备份。本公司对任何形式的数据丢失概不负责。 为了能够在电视上浏览，USB 存储设备必须是 FAT16、FAT32 或 NTFS 文件系统格式。对于其它文件格式，本机不保证兼容。 ※ 本机 USB 接口依照 USB2.0 标准设计，可为 USB 接口提供 5V，500mA 电流输出来驱动外部 USB 存储设备。 如果您需要使用大功率的 USB 存储设备(如移动硬盘等)，需其他 USB 接口辅助供电。 ※ 因本机 USB 接口属于高速数据线接口，为保障 USB 接口稳定可靠地工作，请尽量将外部 USB 设备的 USB 接口直接连接到本机。 若使用 USB 延长线，请确认该线束能够驱动需要连接的 USB 存储设备。 不标准的延长线将可能导致 USB 存储设备无法正常工作，属正常现象，与本机性能无关。 ※ 本机支持 USB 热插拔，但为了保证 USB 存储设备卡中数据的安全，请在进入 TV 的 USB 模式前将 USB 存储设备插入本机的 USB 接口处；如果要取出 USB 存储设备，请先安全卸载。对于因不正确操作引起的 USB 存储设备损坏，本公司概不负责。 ※ PC 源下的 USB 操作，请参见“电脑功能”部分的说明。 ※ 本机支持 USB 外部设备及多媒体文件格式错误自动检测及保护功能。 当由于外部原因导致系统工作不正常时，系统将自动返回到 USB 初始界面，严重时可能会导致整机重新启动。 ※ 本机支持多媒体文件信息的显示，但是由于多媒体文件的开放性，个别文件信息本身不完整，带来显示不正确，属于正常现象， 不影响播放。 13 使 用 说 明 PT50639TP 开机/关机 开机 电视机安装妥当后插好电源插头，按电视机下方的主电源开关，电视机进入待机状态。 此时按遥控器或本机上的待机开关键，电视机将进入开机状态。 关机 开机状态下，按待机开关键，电视机将检测内置电脑是否处于开机状态。如果内置电脑没有开机，电视直接进入待机状态。 如果检测到电脑处于开机状态，将显示菜单提示用户关闭电脑。电脑关闭后电视将自动待机。 在待机状态下，按下本机上的主电源开关或将电源插头拔出均可实现关机。 ※ 请确认电视进入了待机状态后，再按下本机上的主电源开关或将电源插头拔出以关机，避免造成数据丢失。 ※ 如果您长时间不观看电视，请将电视机的电源插头拔下，以节约能源。因为电视机在待机状态下一样会消耗能源。 ※ 在使用中如果遇到意外停电，电视机将自动关闭。为保证安全，请将电源插头从交流电网中拔出。 电视模式无信号自动关机 当无信号（如电视台停止播放节目）且无按键操作，约 15 分钟后电视机将自动关机进入待机状态。 若此时距离已设定的睡眠/定时关机时间不到 15 分钟，则优先执行睡眠/定时关机。 基本操作 ◇ 节目选择 1. 在电视模式下，按∧节目/节目∨键，将向上/向下逐个选择预调好的电视节目。 在 AV/S 视频/分量/VGA/PC/HDMI 模式下，按此键将回到电视模式。 2. 直接选择节目号 在电视模式下，按数字键可直接选择节目号， 按 OK 键确认，或等待 3 秒钟后电视自动切换到相应节目。 3. 节目返回 在电视模式下，按回看键，电视机将直接跳转到前一个刚收看的频道。 也可在“电视/AV1/AV2/S 视频/分量/VGA/HDMI/PC/ USB”模式间使用此键跳转到前一个刚收看的模式。 4. 节目台标选台 在电视模式下，按 OK 键调出已有节目的台标列表，按 键选择节目。 ◇ 音量控制 1. 按音量+/音量-键，电视机音量将增大/减小。 14 使 用 说 明 PT50639TP 2. 正常收看时，按静音键可暂时消除声音。若要取消静音状态，可再次按静音键或音量+键。 ◇ 状态显示 按显示键，在非 USB 模式下时，屏幕上将显示当前节目的有关信息，再按一次，显示消失。 菜单操作简介 本机许多功能的设定、调整都是从选择菜单开始的。 按菜单键，屏幕显示菜单。 此时按∧/∨键可循环选择不同的菜单 (图像、声音、USB 播放、设置)。 选中某个菜单，再按 键或 OK 键可以继续选择需要调整的项目。 参考菜单下方的提示，你可以进行相应的调整或设置。 完成所需的操作后，可按菜单键逐级退回上级菜单； 若在一定的时间内没有操作，菜单也会自动关闭。 在后面的功能介绍中，将省略菜单的选择过程。 ※ 本机和遥控器上的同名按键功能相同。当遥控器丢失或失灵时，使用本 机按键也能进行一些菜单的操作。 ※ 菜单中的部分选项会根据不同的信号源或状态自动显示或隐藏。 设置菜单 在设置菜单中，可以实现“节目搜索、节目管理、语言/LANG、护眼、节能、 屏幕保护、开机画面、儿童锁、定时、菜单透明度、开机旋律、服务、恢复 出厂设置”等操作。 ※“节目搜索、节目管理”仅在电视模式下可选。 ※ 菜单右上部的 1/2 标识表示菜单选项（共 2 页，当前为第一页），可按 ∧/∨键选择其他项目。 15 使 用 说 明 PT50639TP 节目搜索 通过节目搜索的操作，您可以实现以下选项的操作。 当前节目号：按 选择节目号（0～235）。 彩色制式：PAL、NTSC、SECAM、自动。 伴音制式：B/G、I、D/K、M。 自动搜索：选中此项后，按 键或 OK 键，进入自动搜索状态提示条， 请根据提示按∧/∨键选择进行相应操作。 在搜索过程中，电视机将自动存储节目，并设置制式。 搜索完毕，即可观看电视节目。 手动搜索：选中此项后，按 键或 OK 键进入手动搜索状态提示条。 根据提示用 键进行搜索，可以切换节目或者向高频段/低频 段搜索信号。 若搜到的节目不是需要的，可再次按下 键继续搜索直到完成该节目号的搜索为止。 搜索完成后按∨键选择退出，按 OK 键确认。 微 调：选中此项后，按 键或 OK 键，进入微调状态提示条。按 键进行调整。 用微调方式调整个别节目可获得最佳图像和伴音效果。 调好后按∨键选择相应操作，按 OK 键确认并保存。 手动音量微调：手动微调每个节目的音量并保存。 节目管理 仅在电视模式下，并且锁定功能为“关”时可进入。 可对236个频道进行节目浏览、节目开关操作；可对1～64频道进行节目交换、捕获台标操作。 节目浏览： 按 键切换节目，按键的同时节目被切换到对应台标节目。 （如果台标没有捕获，用右图替代） 16 使 用 说 明 PT50639TP 节目开/关： 按∨键进入节目开/关后，按 键选择相应的节目，按 OK 键更改当前节 目开/关状态。 选为“节目关”时，按节目+/节目-键选择频道时该频道将被跳过。 若需再次切换到该频道，只能通过遥控器上的数字键直接输入该频道号， 或者通过节目管理菜单切换。 节目交换： 按 键移动至相应的节目，按 OK 键选中需交换的节目， 此时按 键 选择交换的目标节目，按 OK 键交换。 捕获台标： 按∧键进入捕获台标后，按OK键开始捕获台标。 开始捕获台标后， 按∧/∨键或 键移动矩形框；按OK键将当前矩形框 里的图片设置为节目台标，替换原台标。按菜单键取消捕获台标操作。 按节目管理键退出节目管理菜单。 语言/LANG 可以选择屏幕显示和菜单文字：中文或英文。 护眼 6500K 护眼模式：开启 6500K 护眼功能，可改善观看时眼睛的舒适度，保护 您的视力。 护 眼 提 示：“护眼提示”设为“开”时，每间隔约两小时，屏幕上将 自动弹出护眼提示，提醒您注意眼睛休息。 此时按 键或 OK 键均可实现护眼图片播放。 无操作时约 15 秒自动退出。此功能在 USB 模式下无效。 护 眼 图 片：循环为您播放精心挑选的护眼图片，并伴有优美的背景音乐。 播放过程中，按音量+/音量-键或 键或静音键控制音量，按 OK 键暂停。 暂停时用 键分别转到上一个/下一个演示图片，并解除暂停，按其他键退出。 此功能在 USB 模式下无效。 17 使 用 说 明 PT50639TP 节能 可实现以下项目的选择： 动 态 节 能：可在“自动”或“超低节能”间切换。 动态功耗提示：设为“开”时，当无其他菜单显示并且在有信号的情况下， 屏幕将显示功耗表（在 USB 模式下无效）。 屏幕保护 护 眼 屏 保 ：“护眼屏保”设为“开”时，无信号时将循环播放护眼图片。 “护眼屏保”设为“关”时，无信号时为黒屏。 屏幕显示无信号提示菜单，电视模式下仍保持无信号雪花点。 像 素 移 动 ：开启此功能，每隔一定时间，图像将自动移动一定的相对位 置，达到保护等离子屏幕的目的（建议开启此功能）。 消 除 残 影 ： 确认后滚动白条显示，可消除或者减轻屏幕可能出现的残影。 4：3 边缘优化：开启此功能，可将 4 ：3 模式下屏幕两侧边缘设置为灰色/移动，以减少屏幕残影的产生。 可设置为：“关、灰边、移动、移动灰边”。 开机画面 进入设置“开机画面”菜单可设置开机画面。按∧/∨键或 键选择图片。 选中除“用户自定义”图片外的任一图片时，按 OK 键将弹出应用菜单。 请根据提示操作。 选中“用户自定义”图片，按 OK 键根据弹出的子菜单进行操作。 儿童锁 可限制儿童收看某些节目。 节目锁定：设置为“开”时，只能收看当前频道，若要收看其他频道，需输 入正确的密码。 AV 限 制：设置为“开”时，需要输入密码才能切换信号源。 限时收看：可设置的收看时间为：“关、30、60、90、120”（分钟）。 设置的时间到后，自动进入待机，开机后需要输入正确密码后才 能进行其他操作，否则系统将等待 30 秒钟后再次待机。 设置密码：用遥控器上数字键重新设定密码。 出厂时设置的初始密码为“1234”，万能密码（不可更改）为“6688”。 18 使 用 说 明 PT50639TP 定时 通过定时设置，电视可以在设定的时间自动进入待机模式或者开机并转到预定的节目或信号源。 睡 眠：可设置从当前时间开始计算的关机时间：关、10、20、30、60 (分钟)。 当选择“关”表示未设置睡眠关机。 启动睡眠关机功能后，首次按睡眠键，屏幕显示剩余关机时间，再按此键，将重新设置。 睡眠时间到之前 60 秒屏幕提示即将关机, 此时按除待机键外的任一键均可终止睡眠关机。 执行睡眠关机后，电视机将进入待机状态。 时间设置：包括当前时间、开机时间、关机时间的设置。 选择时间设置项目后， 按 键或数字键直接输入数字改变 时间值(小时或分钟)。 定时模式：设置定时开/关机模式。“关”：不执行定时任务； “一次”：只执行一次；“每天”：每天都执行定时任务。 开 机 源：设置定时开机的开机节目信号源。 开机节目：可设置开机节目号（“开机源”为“电视”时可选）。 开机音量：设置定时开机时的开机音量。 菜单透明度 可根据喜好，调整菜单透明度。 提供“不透明、10%、30%、50%”四种选项（在 USB 模式下无效）。 开机旋律 “开机旋律”设为“开”时，交流开机时会有音乐提示。 服务 软件升级：选中“软件升级”，按 OK 键或者 键，根据菜单提示对主机软件进行升级操作。 帮 助：提供遥控器、信号源和菜单基本操作等功能的帮助。 联系长虹：提供长虹服务联系信息。 恢复出厂设置：恢复用户常用的设置到出厂时的状态，并自动重启电视。 19 使 用 说 明 PT50639TP 图像设置 通过图像菜单的操作，您可以选择更适合自己习惯的图像模式。 按菜单键，用∧/∨键选择图像菜单，按 键或 OK 键进入。 可根据需要对“画质选择、用户自定义、画面尺寸、专家设置”进行调整。 画质选择 整机在出厂前已设置了图像模式 (标准、亮丽、柔和、用户自定义)， 您可以根据观看环境的不同，选择相应的模式。 按个人喜好设置的图像参数被存储为用户自定义模式。 用户自定义 如需自行设定图像质量，请在选择相应的项目后按 进行调整。 对比度：调整屏幕图像的对比度。 亮 度：设置整个屏幕的亮度。 饱和度：调整画面色彩的浓度。 清晰度：将显示图像的轮廓调整得更为锐化或钝化。 色 调：调整图像颜色使其更自然地偏红或偏绿（仅 NTSC 信号有效）。 ※ 在 VGA 源下，“电脑模式”设为“开”时，只出现“对比度”、“亮度”。 “电脑模式”设为“关”时，仅“色调”不出现。 ※ 通过降低显示屏的亮度，可显著地降低电视机在使用过程中的能耗，也能为您降低电视机的运行成本。 20 使 用 说 明 PT50639TP 画面尺寸 您可以选择改变图像尺寸以符合自己的习惯。 全 屏：正常处理放大信号，图像在屏中央，上/下/左/右满屏。 4:3 ：水平线性压缩到 4:3，画面显示在屏幕中间，上/下满屏，左/右根据“4:3 边缘优化”的设置而定。 全景模式：更好地在 16:9 屏幕上显示 4:3 画面的缩放模式。 动态扩展：图像采用水平非线性缩放，中间采用线性缩放，边缘采用非线性，上/下满屏。 电影模式：将图像上/下削去部分（削掉电影上/下的黑边），做全屏显示，且用户可细调以满足不同信号全屏显示的需要。 ※ “画面尺寸”只在有信号时有效。 ※ 请勿长时间将图像模式设置为 4:3，以免降低屏幕使用寿命。 专家设置 在电视/AV/SV 时序下： 色 温：提供“冷色、标准、暖色”色温模式。 3D 降 噪：设置为“开”时，可减少图像噪声，但会影响清晰度。 可根据图像质量将此项设置为“关”或者“开”。 画 面 位置：调整图像画面上/下/左/右位置。 彩 色 制式：PAL、NTSC、SECAM、自动（仅电视模式下有效）。 微 调：选中此项后，按 键或 OK 键进入微调状态提示条。 按 键进行调整。用微调的方式调整个别节目可获得最佳图像和伴音效果。 调好后按∨键选择相应操作，并按 OK 键确认（仅电视模式下有效）。 复 位： 仅恢复当前信号格式的画面位置为出厂状态。 21 使 用 说 明 PT50639TP 在 YPBPR 信号格式下（分量/HDMI 通道的 YPBPR 信号格式）： 色 温：提供“冷色、标准、暖色”“三种色温模式。 3D 降 噪：设置为“开”时，可减少图像噪声，但是会影响清晰度。 可以根据图像质量将此项设置为“关”或“开”。 重 现 率：可选择“标准”或“高”两种模式（分量/HDMI 通道下有效）。 画 面 位置：调整图像画面上/下/左/右位置。 复 位：仅恢复当前信号格式的画面位置为出厂状态。 在 PC 信号格式下（VGA/HDMI/PC 通道的 PC 信号格式）： 可通过对以下选项的调整使图像达到最佳显示效果。 色 温：“电脑模式”设为“开”时，进入色温子菜单后可直接在色 温模式中选择，或者按个人喜好手动调整红、绿、蓝比例。 调整后的色温被存储为用户模式。 电 脑 模 式：设为“开”时，电视可以更适合作为显示器使用。 自 动 调 整：对当前图像的位置、相位、时基等进行自动调节，以便 达到最佳显示效果（仅在 VGA 通道下有效）。 画 面 位 置：调整图像画面上/下/左/右位置。 同 步 时 钟：调整图像采样的时基（仅在 VGA 通道下有效）。 同 步 相 位：调整图像的相位（仅在 VGA 通道下有效）。 复 位：恢复当前信号格式的画面位置、同步相位和同步时钟设置。 22 使 用 说 明 PT50639TP 声音设置 在声音菜单中，可以设置自己喜欢的声音效果。 音质选择 出厂前已设置了声音模式 (标准、剧场、音乐、新闻、用户自定义)。 您可以根据观看节目的不同，选择相应的声音模式。 按个人喜好设置的声音参数被存储为用户自定义模式。 用户自定义 环绕声：可以根据需要开启或关闭环绕声，体验独特的音响效果。 用户可自行调整声音均衡，调整之后的声音效果被自动存储为用户自定 义模式。 专家设置 平 衡 ：按 键可按个人需要调整左右声道的平衡。 扬 声 器 ：可选择电视扬声器或外部扬声器。 自动音量控制：智能调整音量，避免音量过大或过小。 手动音量微调：手动微调当前节目的音量。 伴 音 改 善 ：伴音非标改善功能（仅电视模式下有效）。 伴 音 制 式 ：B/G、I、D/K、M（仅电视模式下有效）。 微 调：选中此项后，按 键或 OK 键进入微调状态提示条。 按 键进行调整。 用微调方式调整个别节目可获得最佳图像和伴音效果。 调好后按∨键选择相应操作，并按 OK 键确认（仅电视模 式下有效）。 ※ 在 HDMI 源下，若当前输入的信号是 DVI，声音输入接口与 VGA 源共用。 23 使 用 说 明 PT50639TP USB 功能 本机提供 4 个 USB 接口，其中 1 个接口对应源切换菜单中的 USB 源（即电视机本身的 USB 功能）； 另外 3 个接口对应源切换菜单中 PC 源（即内置 PC 模块的 USB 功能）。 本条下的内容只对 USB 源起作用。PC 源下的 USB 接口和电脑的 USB 接口功能相同。 本机的 USB 功能可支持 U 盘、USB 移动硬盘、USB 读卡器等 USB 移动存储设备，对 USB 移动存储设备中相应文件进行图片显示、 电影播放、音乐播放、文本阅读等操作。 本机 USB 功能可播放图片，视频，音频等文件。 图片播放格式：JPEG、BMP、PNG；音频可播放 MP3 格式文件；视频可支持 MPEG1/2/4，H.264 及 Rm/Rmvb 格式流媒体播放。 对于不兼容的音视频格式规格，本机不保证兼容播放。 支持格式 图片支持格式 相关参数 文件类型 分辨率 压缩选项 支持范围 JPEG 3000×3000 Progressive JPEG 基线(“标准”) 基线已优化 分辨率最大支持 1920×1080 支持 支持 BMP 3000×3000 单色 16 色 256 色 8bit 位深 支持 支持 支持 支持 PNG 3000×3000 1000×1000 无交错 交错 支持 支持 24 使 用 说 明 PT50639TP 音频支持格式 相关参数 文件类型 采 样 率 波 特 率 声音通道 MP3 8K~48KHz 32K~320Kbps Mono, Stereo 视频支持格式 相关参数 文件类型 支持后缀名 内 部 编 码 波 特 率 MPEG1 DAT\.MPG / / MPEG2 MPG / 最高 10Mbps MPEG4 AVI / 最高 10Mbps RM Rm/.Rmvb / 最高 10Mbps H.264 .Mov/.mkv/.AVI/TS/TP / 最高 10Mbps 文本支持格式 相关参数 文件类型 支持后缀名 字库集 文体大小 文本 TXT GB2312-80 <500K ※ 请正确插入带有 USB 接口的存储设备，请仔细阅读接入存储设备的说明书，对于不正确的接入引起的故障, 不在我们的品 质保证范围以内。 ※ 本机支持 NTFS，FAT32 和 FAT16 文件系统，若使用其他文件系统，本机不保证兼容。 ※ 某些类型的 USB 数码照相机和音频设备等可能与本机不兼容。 ※ 为了防止数据丢失或损坏，建议您做好重要数据的备份，本公司对任何形式的数据丢失概不负责。 ※ 支持低速 USB 存储设备，但读取速度会相对稍慢，请耐心等待。 ※ 支持 LRC 格式的歌词显示，如果歌词文件名与音频文件名一致，并在同一目录下，该功能自动开启，无须用户设置。 25 使 用 说 明 PT50639TP 但是如果歌词文件的格式本机不支持，则无法显示歌词。 ※ 支持 SRT/SSA/SMI/SUB 格式的视频外挂字幕（文本字幕）显示。如果字幕文件名与视频文件名一致，并在同一目录下，该 功能自动开启，无须用户设置。但是如果字幕文件的格式本机不支持，则无法显示字幕。 ※ 对于高分辨率的位图文件（BMP），由于数据未经压缩，等待时间可能较长，建议采用 JPG 的图像格式。 ※ 某些文件虽然能在文件列表中显示，但由于编码不同或者已经损坏等原因，本机可能无法支持。 对于这类文件本机将无法正常播放。 进入/退出USB 播放主菜单 1. 插入U盘后自动识别，根据提示菜单操作进入USB模式。 2. 按菜单键进入主菜单，按∧/∨选择 “USB播放” 进入USB模式。 3. 按 TV/AV 键显示节目源选择菜单，再重复按此键或用∧/∨键选 USB， 按 OK 键进入 USB 模式。 利用源选择菜单，也可以退出 USB 模式选择其他模式。 4. 也可直接按遥控器上的USB播放键进入或退出USB模式。 ※ 没有存储设备接入或已移除时，则无法进行进入 USB 模式的操作。 等待存储设备插入并识别正确后方可继续操作。 USB 主操作界面 进入 USB 模式后，按∧/∨键可实现电影、图片、音乐、文本、安全移除 USB 的操作。 电影：进入视频播放子菜单。 图片：进入图片播放子菜单。 音乐：进入音频播放子菜单。 文本：进入文本播放子菜单。 安全移除 USB：安全移除 USB 设备。 ※ 如无任何按键操作，约 2 分钟后主菜单消失，屏幕显示屏保提示画面。 26 使 用 说 明 PT50639TP 操作方式： 按∧/∨键依次在电影、图片、音乐、文本、安全移除USB等项中循环，按OK键选择。 按菜单键或退出键返回前一信号源并进入主菜单。 若要退出菜单，按菜单键逐级返回上级菜单，按退出键返回USB主操作界面。 在USB播放过程中，按USB播放键退出USB状态。按退出键返回播放列表。 USB 播放子菜单 显示风格 当进入文件播放功能后，屏幕最左边显示 USB 播放子菜单。 如果无任何按键操作，约 5 秒后该菜单将消失（菜单从屏幕左边移出）。 再次按相应键时显示该菜单（从屏幕左边移入）。 按键操作 在图片预览时或选中条在文件列表上时，按 OK 键调出快捷子菜单，按∧/∨键选择快捷键，再按 OK 键执行选中的快捷键功能。 如果当前播放的文件夹下有音乐文件，并且“背景音乐”选择“开”，观看图片和文本时，伴有背景音乐；观看电影时，背景音 乐自动关闭。 按遥控器上的“播放/暂停、退出、 ”键时，执行 相应功能，同时调出快捷子菜单，高亮选中当前正在执行的快捷功能。 按音量+/音量-键调整音量大小。 功能描述如下： ：在播放和暂停状态间切换。 ：退出播放状态并返回播放列表。 ：快退播放。 27 使 用 说 明 PT50639TP 播放音乐时，可在FB×2、FB×4、FB×8、FB×16 和正常播放之间 循环。 播放电影时，可在FB×2、FB×4、FB×8、FB×16 和正常播放之间循环。 ：快进播放。 播放音乐时，可在FF×2、FF×4、FF×8、FF×16 和正常播放之间循环。 播放电影时，可在FF×2、FF×4、FF×8、FF×16 和正常播放之间循环。 ：跳到同一目录下的上一个文件。 ：跳到同一目录下的下一个文件。 ：图片顺时针旋转。在90°、180°、270°、正常位置之间进行循环。 ：图片放大×1、×2、×4、×8。 ：将图片设为开机画面(此功能无效)。 ：电影播放时, 从设定时间点开始播放；文本播放时，从指定页数开始播放。 ：设置播放相关参数。 ：显示文件信息。 ：安全移除本机USB端口的USB设备。 ※ 本机 USB 接口提供最大 500mA 电流。 请注意接入的移动硬盘的电流规格，否则可能造成本机工作不正常和移动硬盘无法工作。 28 使 用 说 明 PT50639TP 触摸功能 本机集成了触摸功能，用户可以使用随机附带的触摸笔在屏幕上直接操作内置电脑。 本机提供的触摸功能仅在 PC 源下，并且需在内置电脑正常启动和安装了操作系统及相关驱动程序才能使用。 为保证触摸效果良好，要求使用直径大于５mm 的触摸体。不能使用过小或透明的触摸体。 请不要使用尖锐的物体触摸屏幕表面，避免划伤屏幕。 本机在安装了特定软件的前提下可支持单点模式、多点模式、鼠标模式（详见“触摸屏驱动程序安装与校正说明”）。 多点模式可实现对象的放大，缩小，拖动，旋转等功能。 免校正功能:本机集成的触摸功能支持免校正功能。用户可即插即用（出厂设置为鼠标模式）。 技术规格如下表所示： 名称 描述 多点触控 支持 WIN7 多点触控，支持两点书写，手势识别 免驱免校正 触摸屏无需驱动,无需校正,即插即用 触控模式 单点、多点、鼠标三种模式可热切换 感应物体 手指、笔等任何不透明物体 感应大小 直径大于等于５mm，推荐大于等于７mm 防光衰功能 防光衰电路，有效防止因长时间工作造成性能下降 检测软件 配套触摸屏检测软件，提供全屏画线检测功能 使用寿命 大于 6000 万次点击 29 使 用 说 明 PT50639TP 电脑功能 本机内置了高性能电脑。 用户自行安装 Windows 或 Linux 操作系统后，可提供普通外置电脑所能提供的一切功能。 本机提供了 3 个给内置电脑使用的通用 USB2.0 接口，可用于连接 USB 键盘，USB 鼠标，USB 移动存贮设备等设备。 本机提供了 1 个通用 RJ45 10M/100M 高速以太网络接口，可用于连接局域网等网络。 操作系统和应用软件：根据不同客户对产品的不同要求，提供预装和客户自行购买安装两种方式。 PC 模块规格如下表所示： ※ 以上仅为参考配置。针对客户的不同需求，以上配置将有所变化。 ※ 电脑启动后，为保证最佳显示效果，请将电脑的分辨率设置为 1366 X 768 @60Hz、1280 X 768 @75Hz 或 1024 X 768@75Hz。 项目 规格 CPU T4300: 2.1GHz/1M/800MHz 北桥/南桥芯片 Intel GM45 /Intel ICH9EM 内存条 2GB DDRIII 1333MHz SATA硬盘 320G USB接口 3*USB Port RJ-45接口 1个 30 使 用 说 明 PT50639TP 进入和退出内置电脑功能 按 TV/AV（视频）键进入源选择菜单，用节目+/节目-或者∧/∨键选择 PC 源，按 OK 或者 键进入 PC 模式。 或者按 PC 键直接进入 PC 模式。 进入 PC 源后如果 PC 没有开机，屏幕将显示提示菜单（见右图）。 按 键选择您所想进行的操作。按 OK 键确认并执行相应的操作。 确定：菜单将提示“PC 处于关机状态，选择“确定”打开 PC。 按遥控器上的 OK 键打开内置电脑； 取消：关闭图菜单但不开启内置电脑。 进入 PC 源后，如果 PC 已经开机，屏幕将显示下图菜单（见右图）。 确定： 菜单将提示“PC 处于开机状态，确定关闭电脑”。 按遥控器上的 OK 键，内置电脑将自动关闭（该选项与您操作系统内部的电源选项设置有关。 部分设置下不能关闭内置电脑或进入休眠/待机等状态，这时，请您使用 USB 接口的鼠标或键盘，按照操作系统提示关机的方 法关机）。 重启： 选择该按键并按 OK 键将重启内置电脑，您所有未保存的数据都将丢失。 ※ 除非您的系统失去响应，或者您认为有必要重启内置电脑，否则请勿使用该功能。 31 使 用 说 明 PT50639TP 取消： 关闭提示菜单不关闭电脑。 进入 PC 源后，如果 PC 已经开机，屏幕将显示提示菜单。 ※ 为了让内置电脑达到最稳定的状态，请您在安装完操作系统后，立即安装随机光盘里的电脑主板驱动程序和触摸驱动程序。 ※ 如果您购买的电视机已预装操作系统和应用软件，请勿删除/更改预装的操作系统和应用软件。 如果删除/更改了预装的操作系统和应用软件或各项设置，可能导致内置电脑功能不正常。 否则需要您手动安装操作系统和应用软件才能恢复正常工作。 ※ 为了保护内置电脑数据安全，请不要直接关闭电视电源。请使用遥控器的电源键先关闭电视再切断电源。 ※ 内置电脑开机时间有可能稍长，请耐心等候，千万不要在 PC 启动时关闭电视机电源，否则会造成操作系统 崩溃或硬盘损坏。 ※ 除非您需要安装操作系统，否则请勿在内置 PC 启动前，在 USB 接口上连接任何 USB 存贮设备； 请在内置 PC 启动并进入操作系统后再连接 USB 存贮设备。 ※ 在内置 PC 启动后，请勿长时间将内置 PC 处于操作系统桌面等静态画面下，以避免出现画面残影。 如果操作系统有屏幕保护的选项，请将其打开。 内置 PC 的软件安装 本机可选择预装软件和不预装软件。 1. 如果您购买的电视机预装了操作系统，说明内置 PC 的驱动程序已预先安装好，可直接使用。 使用过程中请勿删除/更改预装的操作系统和应用软件。 若删除/更改了预装的操作系统和应用软件，可能导致内置电脑功能不正常；请按照以下 1～5 步骤重新安装操作系统。 ※ 重新安装操作系统前，请注意备份好重要数据，以免数据丢失。 2. 如果您购买的电视机没有预装操作系统和应用软件，请按照以下步骤安装应用软件。 ※ 以下安装步骤仅供参考；部分步骤可能有所更改或者无需执行。 安装过程中，您可能需要准备具备 USB 接口的光驱，USB 接口的鼠标，USB 接口的键盘，软件安装介质（如光盘，USB 移动 盘等设备）。 32 使 用 说 明 PT50639TP 安装步骤（1～5）： 1. 操作系统安装/使用 由于本机没有自带光驱，安装操作系统和应用软件时，需要外接 USB 光驱或者通过 U 盘安装。 安装步骤如下： A. 将 USB 光驱接在侧 AV 的 USB 接口上。 ※ 侧 AV 有 4 路 USB 接口，其中一路为“TV USB”；另外 3 路为“PC USB”。 请将 USB 光驱连接到 “PC USB”接口上。 B. 将安装光盘放入光驱后启动 PC；启动 PC 的步骤详见前面的“进入和退出内置电脑功能”章节。 C. 进入安装界面后即可按照提示完成操作系统的安装。 2. 内置 PC 主板驱动安装 操作系统安装完成后，请立即安装 PC 主板的驱动程序。 机器内有 PC 主板驱动程序的安装光盘，安装步骤与操作系统的安装步骤相同。 3. PC 触摸功能驱动安装 根据您选择的配置，部分机型配置了触摸功能。可通过触摸方式操作内置 PC。 ※ 仅在 PC 源下，并且安装了操作系统和对应的驱动程序后，触摸功能才可正常工作。 ※ 触摸功能对应的驱动程序的安装，详见“触摸屏驱动程序安装与校正说明”。 ※ 触摸功能不能操作电视本身的菜单，请使用遥控器或侧面的按键调整电视的功能。 4. 电子白板软件的安装或使用 本机可选配置电子白板软件。 ※ 仅在 PC 源下，并且需安装操作系统后，电子白板软件才可正常使用。 ※ 电子白板软件相关应用程序的安装，详见“白板软件用户操作手册”。 ※ 完成电子白板软件安装后，需要手动启动白板软件才能正常工作。 5. 其他应用软件的安装或使用 在完成上述步骤（1～4）安装后，可自行安装您所需要的软件。 具体安装过程和软硬件需求请咨询您的软件供应商。 ※ 1～5 步骤中相关程序安装说明，将会根据您的配置情况提供。 33 使 用 说 明 PT50639TP 其他直接键功能 按 OK 键，在电视模式下直接进入节目台标列表选择菜单，按 键选择目标频道，按其他任意键退出。 帮助 有菜单显示时，按帮助键可调出跟当前项目相关的在线帮助，按菜单键返回原菜单。 在没有菜单时，直接进入帮助首页，在帮助菜单下按∧/∨键翻页（仅中文状态下有效）。 ※ 在 USB 模式下，此功能无效。 护眼 开启 6500K 护眼功能，以便改善观看时眼睛的舒适度，呵护您的视力。 关闭此功能时恢复到开启前的状态。 节能 开启动态节能功能，为您实时控制功率消耗，以便节省用电量。 ※ 在 USB 模式下，“护眼”和“节能”只在电影、图片播放时有效。 智能 智能化操作，就是将节目调谐、彩色制式设置、图像状态调整等繁锁操作，简化为轻轻一按就能让您真正感受到数字智能技术所 带来的方便和快捷。 ※ 在 USB 模式下，此功能无效。 ※ 节目调谐、彩色制式设置功能只在电视模式下有效。 34 使 用 说 明 PT50639TP 演示功能 按演示键，进入演示模式选择窗口。 按∧/∨键可选择“护眼优势演示”、“600HZ 动态高清” 或“量子芯演示”， 按 OK 键进入选中的演示功能。 护眼优势演示 ： 演示过程中，按音量+/音量-键或静音键控制音量，按 OK 键暂停。 暂停时用 键分别转到上一个/下一个演示图片， 并 解除暂停。按其他键结束。 600HZ 动态高清： 沿水平方向进行往返扫描。 分界线左侧为 600HZ 效果区域，右侧为普通效果区域。 按退出键结束。 量 子 芯 演示： 可选择“手动”、“自动”两种模式。 手动模式下，可自己选择演示项目。 自动模式下，每隔约 10 秒钟将自动进入下一个演示模式。 演示结束自动退出演示状态。按退出键结束。 ※ 在 VGA 模式和 HDMI 模式下（输入为 DVI 时），无法对“600HZ 动态高清”或“量子芯演示” 进行演示。 在其他模式下，有信号时才能演示。 ※ 在 USB 模式下，上述演示功能无效。 35 使 用 说 明 PT50639TP 简单故障检查 当您遇到如下常见问题时，可尝试自行对照检查即可排除而无需联系技术人员。 图像 现 象 可能的原因/解决办法 无图像(黑屏)且无声音 * 检查电源插头是否插好，主电源开关是否按下 * 电源指示灯是否亮，是否按待机开关 * 检查天线连接情况。 无图像, 无声音, 指示灯亮 * 按待机键或输入 PC 信号 * 接好信号线 图像异常 * 调节对比度、亮度、色度 * 将彩色制式设置正确 有重影 * 检查天线/电缆连接状况；检查天线的位置和方向 有雪花状干扰 * 检查是否该频道信号差或信号线质量问题 图像失真(条纹或虚线) * 使天线远离其他连接电缆 * 使电视机远离电吹风、摩托车等电器干扰 TV 状态有图像干扰 * 在设置菜单中的节目搜索子菜单中选择微调改善图像效果 AV 状态下出现蓝屏或图像干扰 * 视频信号线是否接插正确或牢靠 * 是否同时插入了 S 视频线和视频信号线，只保留一个 VGA 图像位置不居中 图像模糊，抖动或有黑色水平干扰 线(PC 信号时) * 可能是 PC 图像未调整好。需进入“图像”菜单下“专家设置”，选择“自 动校正”进行自动调整或调整“同步相位”、“同步时钟”或进入“画面位置” 菜单进行图像位置调整 VGA 图像显示颜色严重偏色 * 重新调整色温；检查输入设备是否正常 没有外接装置输入的信号 * 检查外接装置是否打开，在信号源菜单中选择正确的信号源 * 检查电视机与外接装置的连接 屏幕上出现像素疵点 * 属正常现象 图像没有颜色 * 在图像下用户菜单中检查对比度、饱和度是否最小值 36 使 用 说 明 PT50639TP 声音 现 象 可能的原因/解决办法 没有声音 * 没有音频信号或没有接好音频线；检查菜单中扬声器设置是否正确 图像正常但无声音 * 检查是否处于静音状态，按静音键或音量+键解除 * 检查音量数值，按音量+键调大；检查菜单中扬声器设置是否正确 伴音异常 * 将伴音制式设置正确 有杂音 * 在声音菜单中选择微调改善声音效果 其他 现 象 可能的原因/解决办法 电视机自动关机(进入待机状态) * 检查是否启动了定时关机/睡眠关机/限时收看等功能；或 PC 源下无信号睡 眠关机 自动开机 * 检查是否启动了定时开机功能 遥控器不工作 * 检查电池安装是否正确，以确定重新安装 * 检查电池电量是否已耗尽，以确定更换电池 * 清洁遥控器的顶端边缘(发射窗) 图片/视频播放质量不好 * 是否电视机受强电磁干扰，应远离这些干扰源。 * 尽量使用质量好的源文件 37 使 用 说 明 PT50639TP 产品规格 型 号 PT50639TP 最大可视图像尺寸 对角线约 127cm 固有分辨力 1365×768 彩 色 制 式 PAL、SECAM、NTSC 伴 音 制 式 D/K、M、I、B/G VGA 支持输入格式 VGA(640×480/60Hz)、SVGA(800×600/60Hz)、XGA(1024×768/60Hz)、 WXGA(1280×768/60Hz)/(1360×768/60Hz)/(1366×768/60Hz)、SXGA(1280×1024/60Hz) HDMI 支持输入格式 VGA(640×480/60Hz)、SVGA(800×600/60Hz)、XGA(1024×768/60Hz)、 WXGA(1280×768/60Hz)/(1360×768/60Hz)/(1366×768/60Hz)、SXGA(1280×1024/60Hz)、 480I、480P、576I、576P、720P(50/60Hz)、1080I(50/60Hz)、1080P(50/60Hz)、1080P(24Hz) YPbPr 支持输入格式 480I、480P、576I、576P、720P(50/60Hz)、1080I(50/60Hz)、1080P(50/60Hz)、1080P(24Hz) 音频输出功率 2×8 W 输入电压及平均功率 见后盖铭牌 待机功耗(约) ≤1W 机身尺寸（约） (宽×高×厚) 1227mmX769mmX94mm（不含底座） 净 重（约） 36Kg（不含底座） 装箱清单 电视机 一台 使用说明书 一份 保修卡 一份 遥控器 一个 电池( 7# ) 一对 电源线 一根 安装光盘 2～4 张 触摸笔 二支 ※ 等离子屏面板参数以供应商规格为准。 ※ 本公司产品不断更新，规格如有更改，恕不另行通知。 JUC0.018.00048533 38 使 用 说 明 PT50639TP 有毒有害物质或元素含量说明 有毒有害物质或元素 部件名称 铅(Pb) 汞(Hg) 镉(Cd) 六价铬(Cr6+) 多溴联苯(PBB) 多溴二苯醚(PBDE) 电路板组件* × ○ ○ ○ ○ ○ 等离子屏 × ○ ○ ○ ○ ○ 电源开关 ○ ○ × ○ ○ ○ 扬声器、自攻螺钉 ○ ○ ○ × ○ ○ 接 插 件 ○ ○ ○ ○ × ○ 遥 控 器 × ○ ○ ○ ○ ○ *：电路板组件包括印刷电路板及其构成的零部件，如电阻、电容、集成电路等。 ○：表示该有毒有害物质在该部件所有均质材料中的含量在 SJ/T 11363-2006 标准规定的限量要求以下。 ×：表示该有毒有害物质至少在该部件的某一均质材料中的含量超出 SJ/T 11363-2006 标准规定的限量要求。 包装箱上的 符号表示包装材料可回收利用，请不要随意丢弃。 ：表示在正常工作和使用条件下产品的环保使用期限为 10 年，在环保使用期限内可放心使用。 为保护环境健康，废电池和废旧产品可交正规经销商和厂家回收处理，请不要随意丢弃。
